摘要一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图资料。

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 19 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

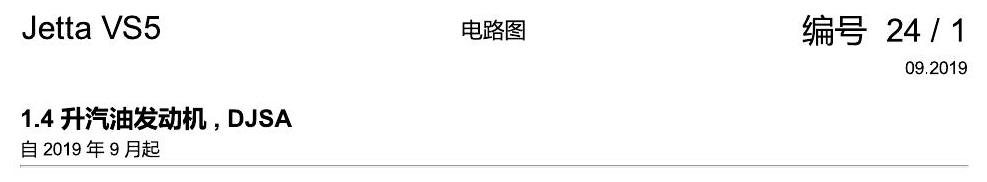

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第1页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

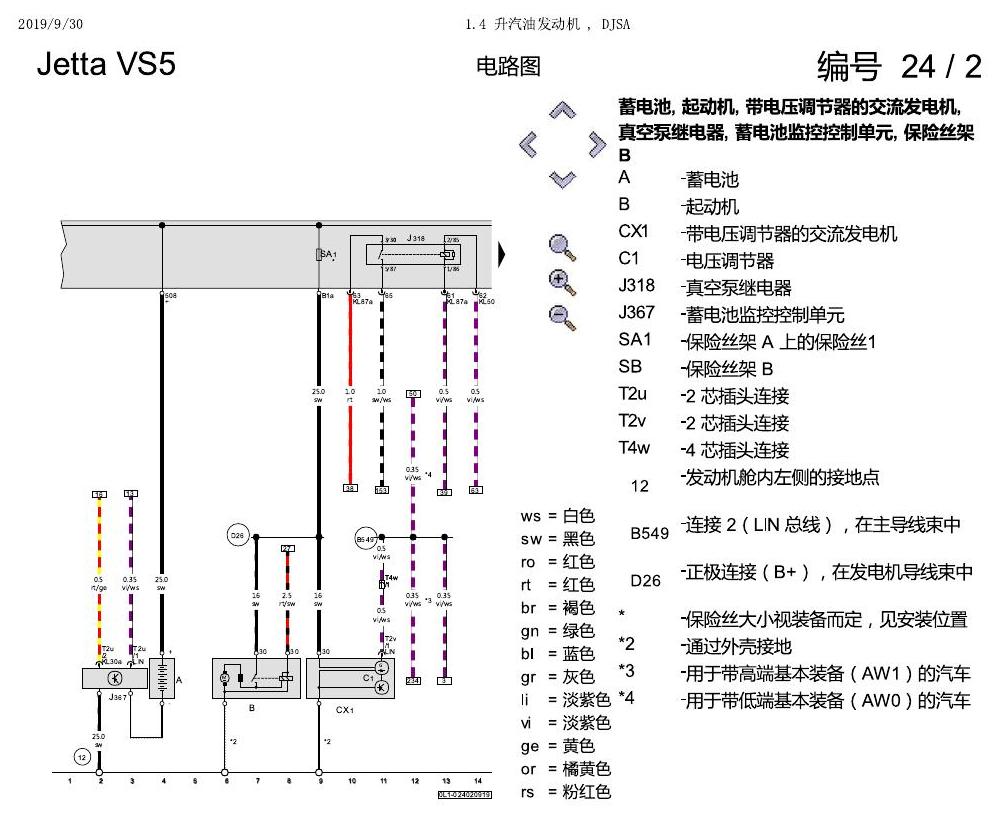

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第2页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

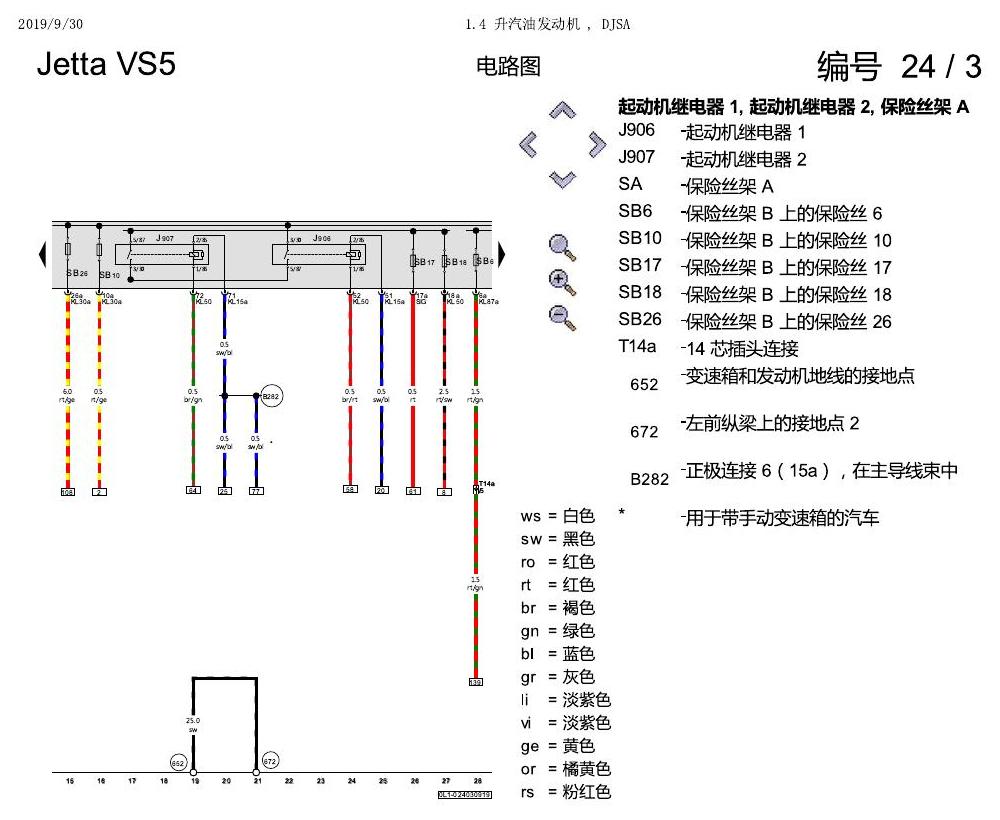

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第3页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

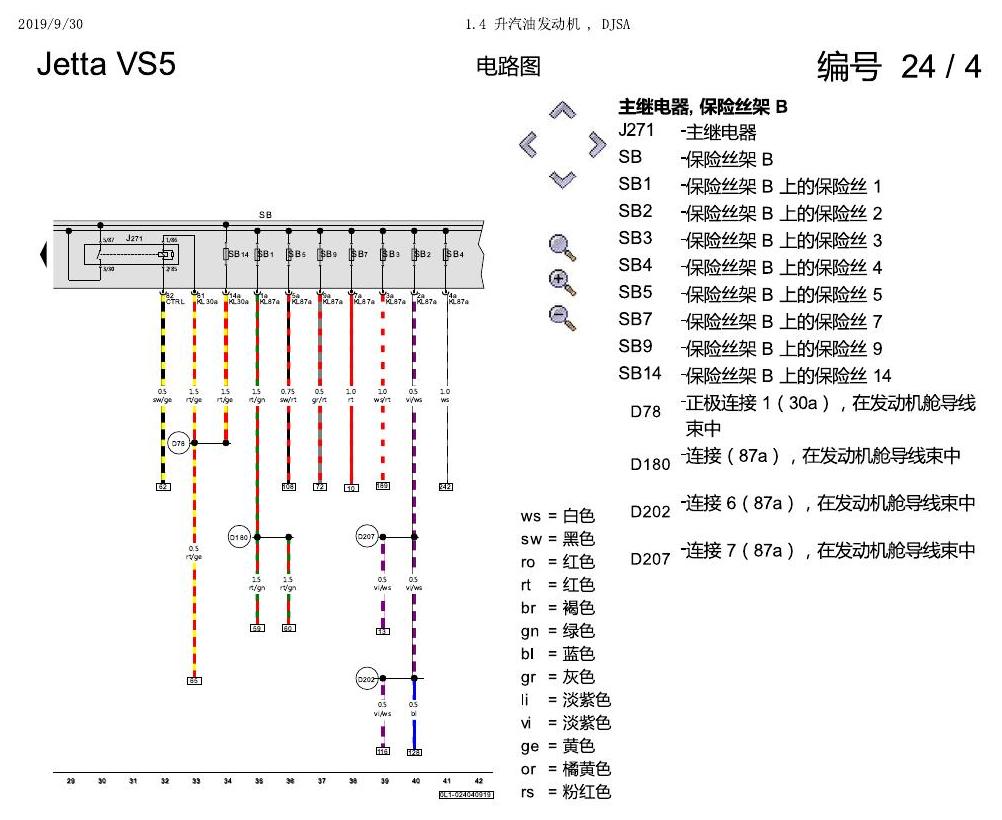

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第4页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

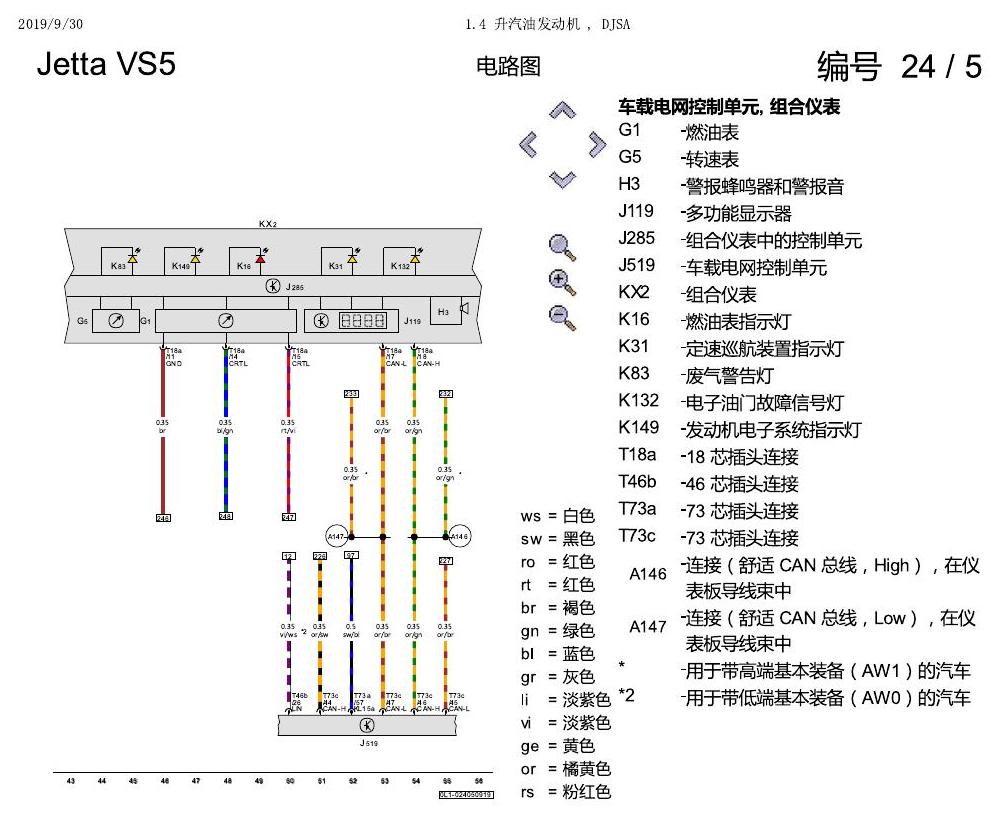

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第5页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

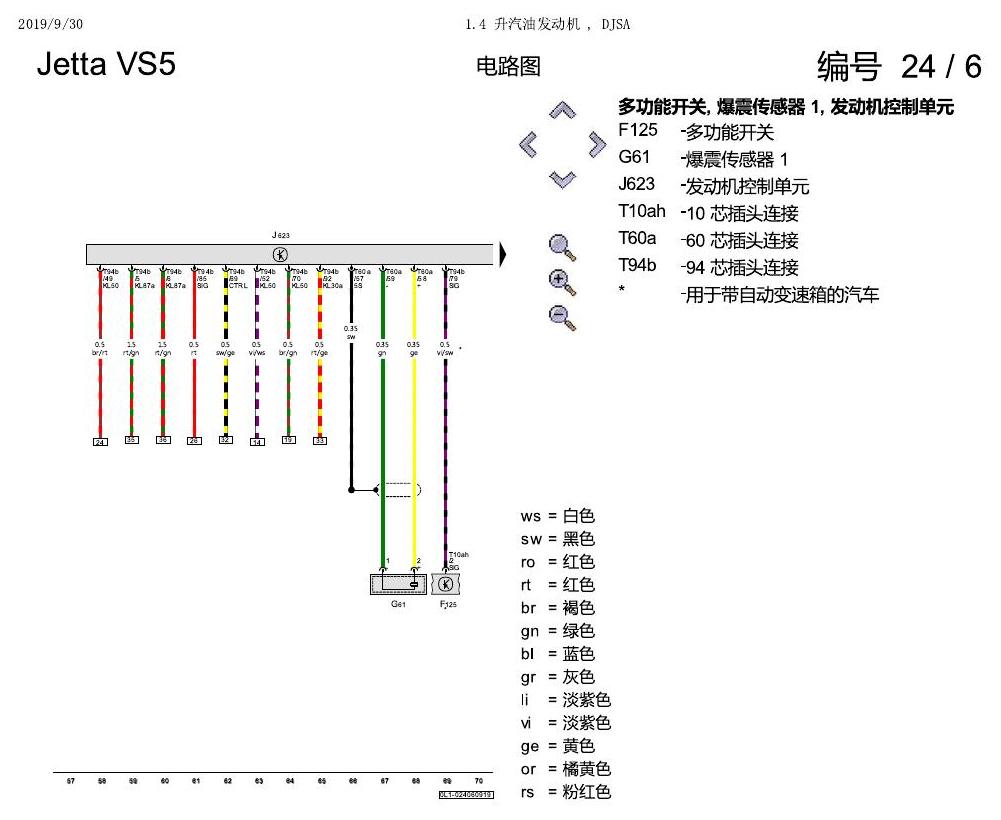

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第6页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

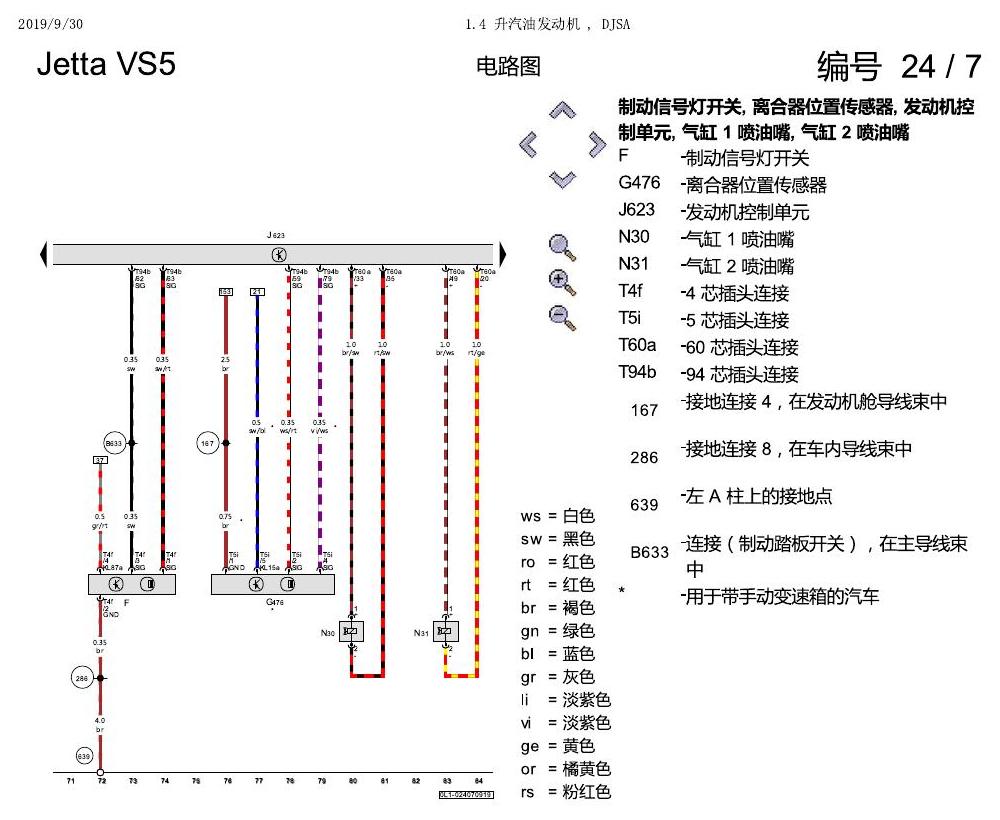

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第7页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

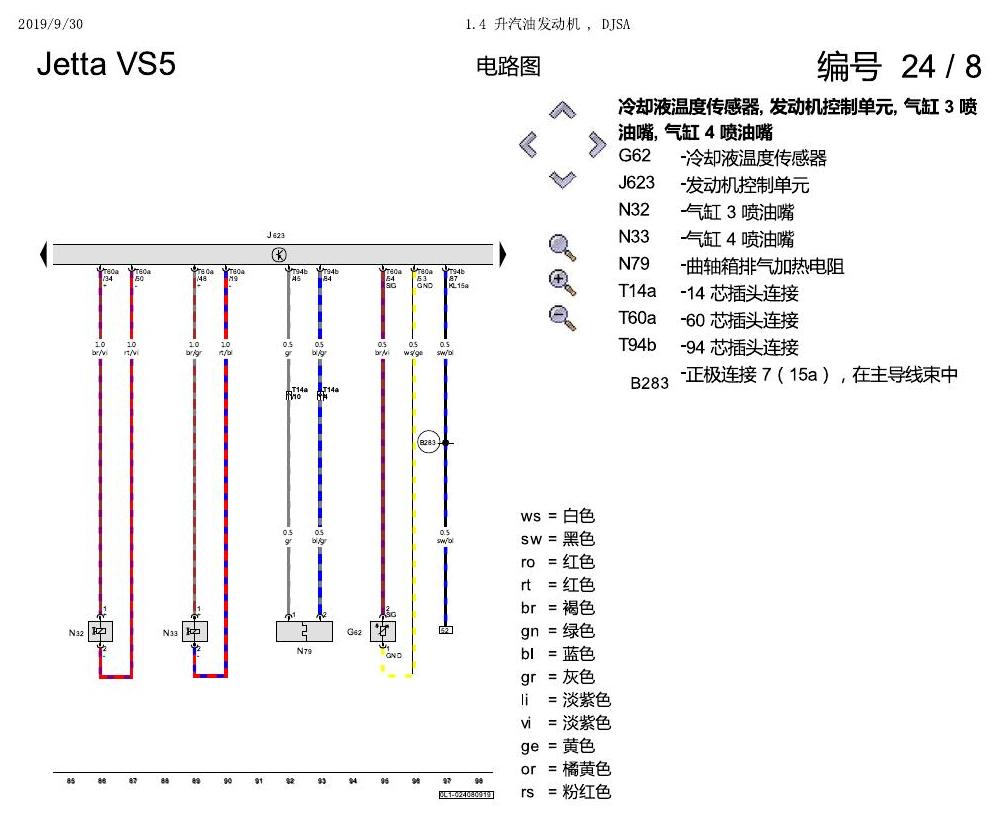

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第8页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

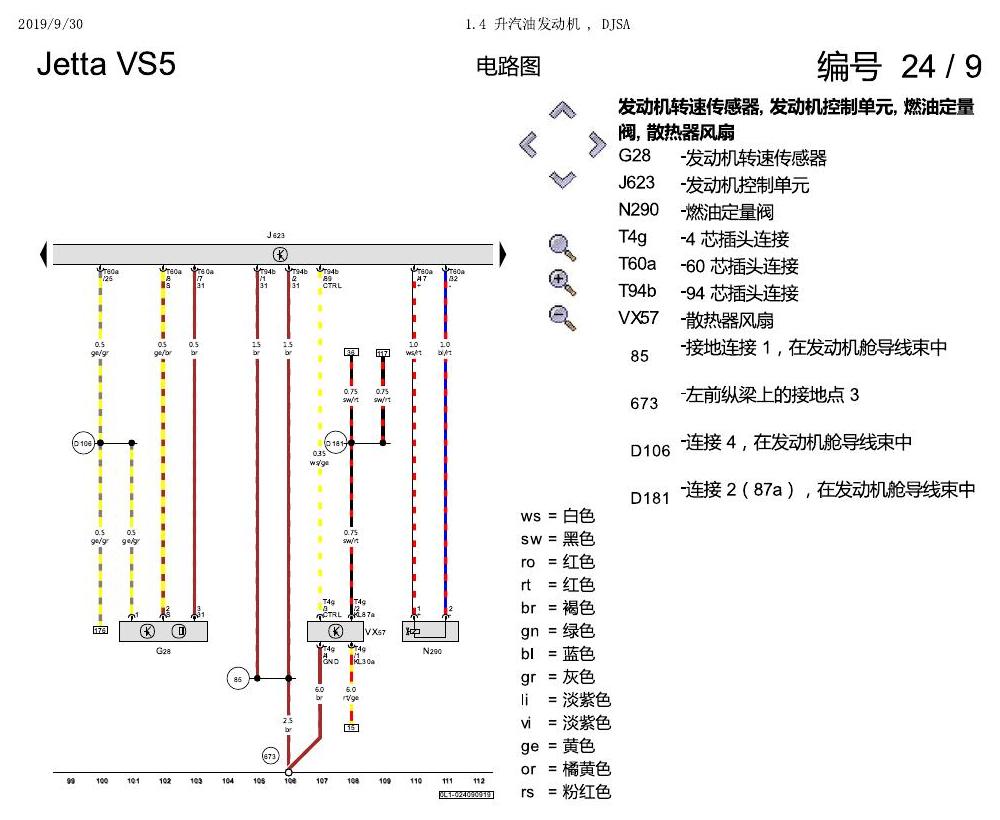

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第9页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

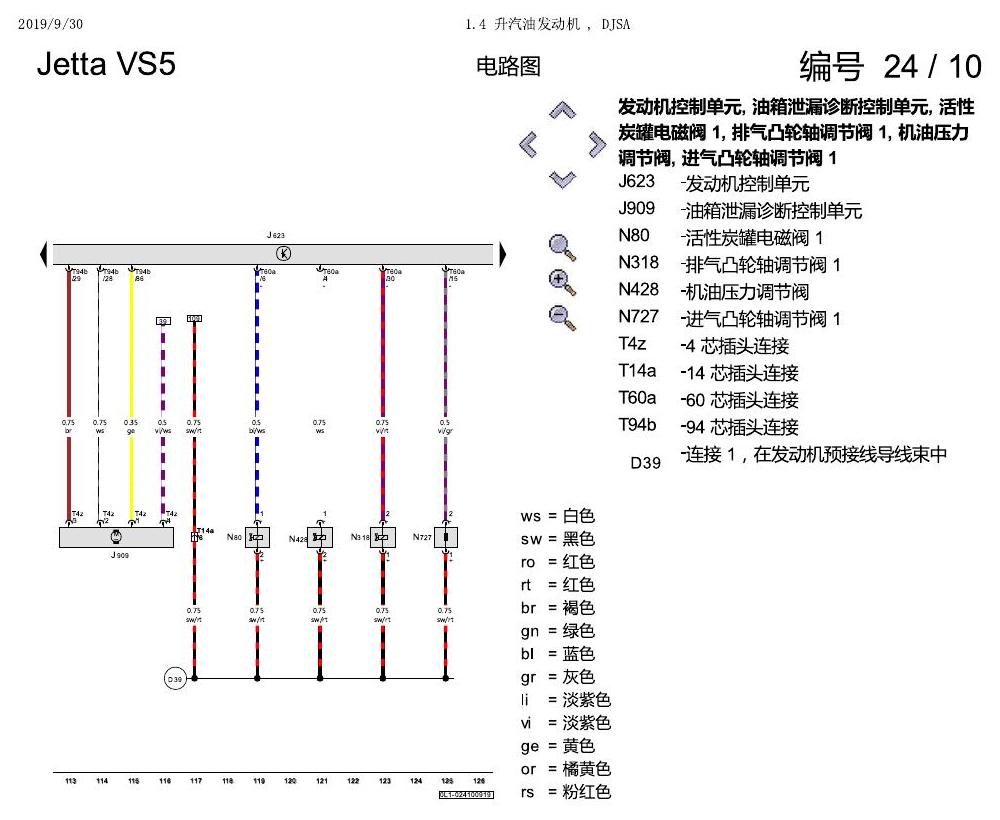

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第10页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

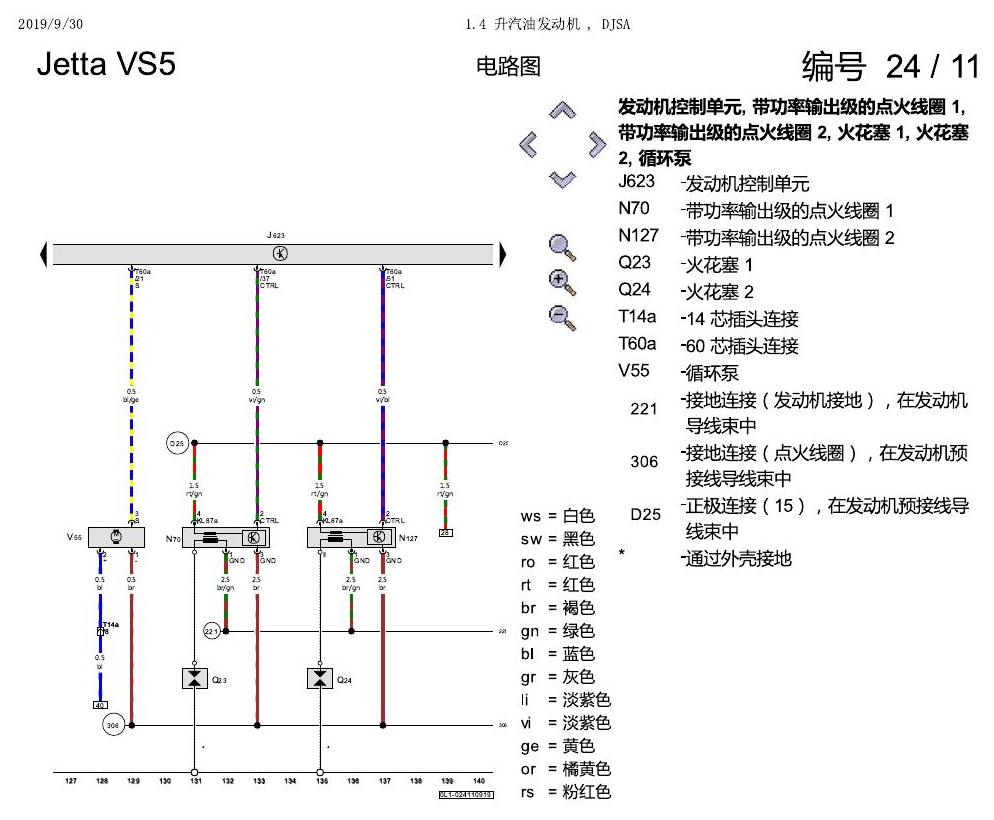

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第11页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

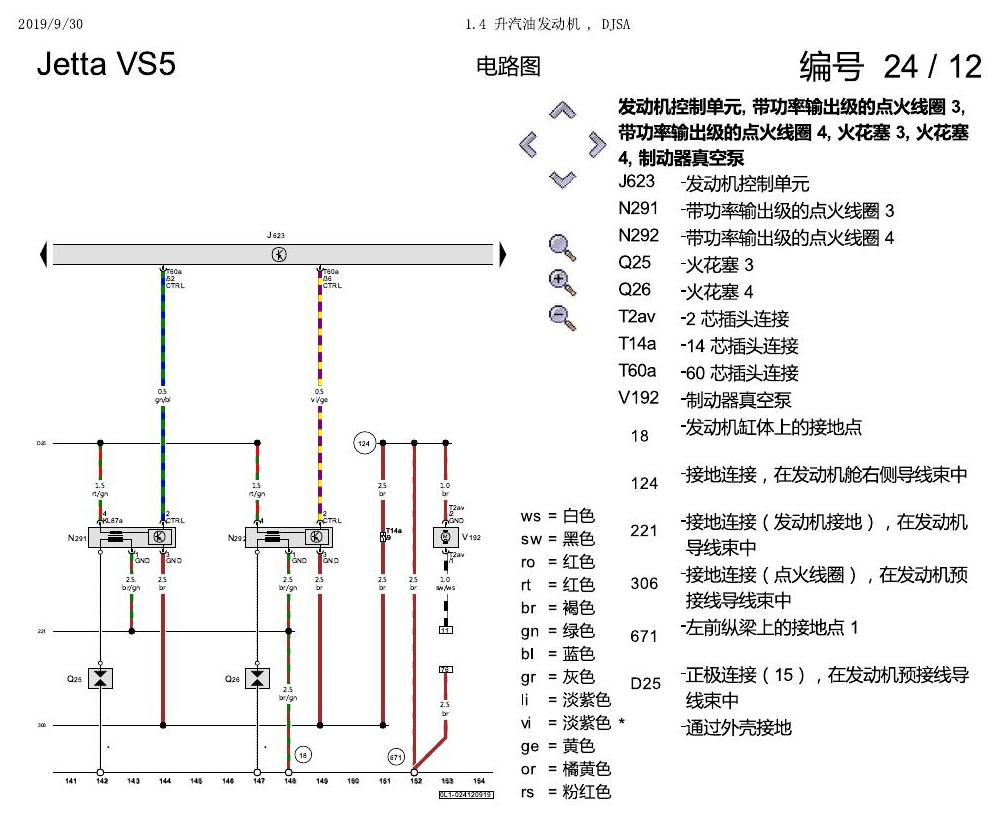

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第12页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

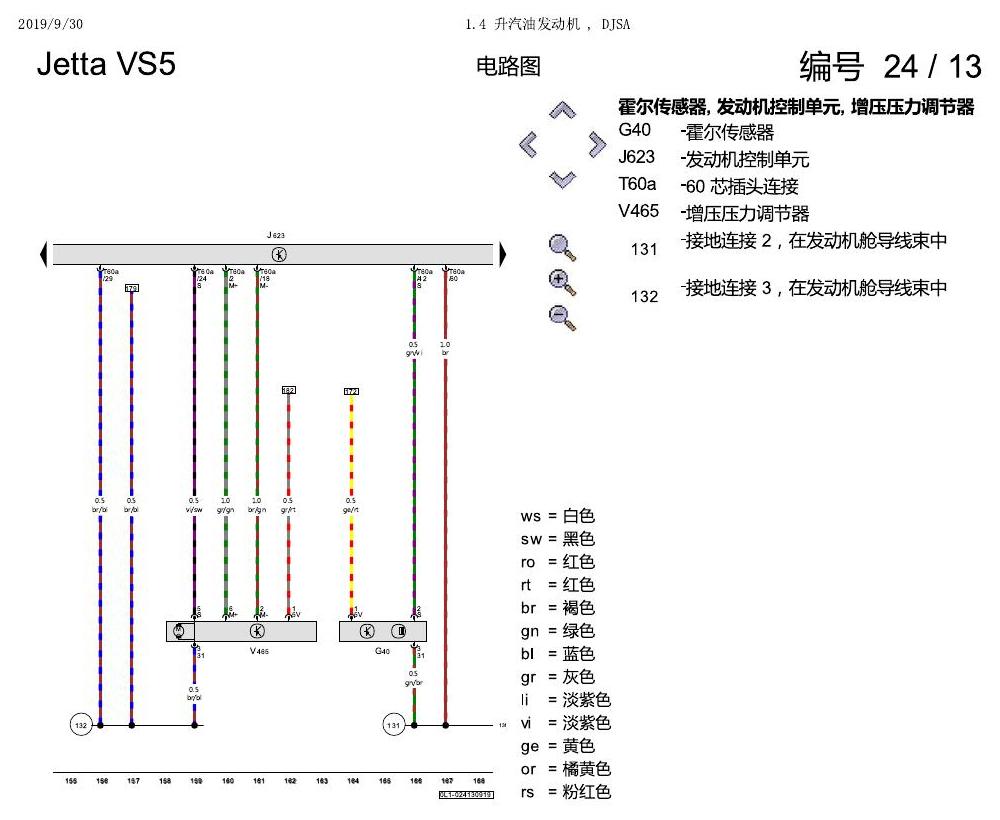

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第13页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

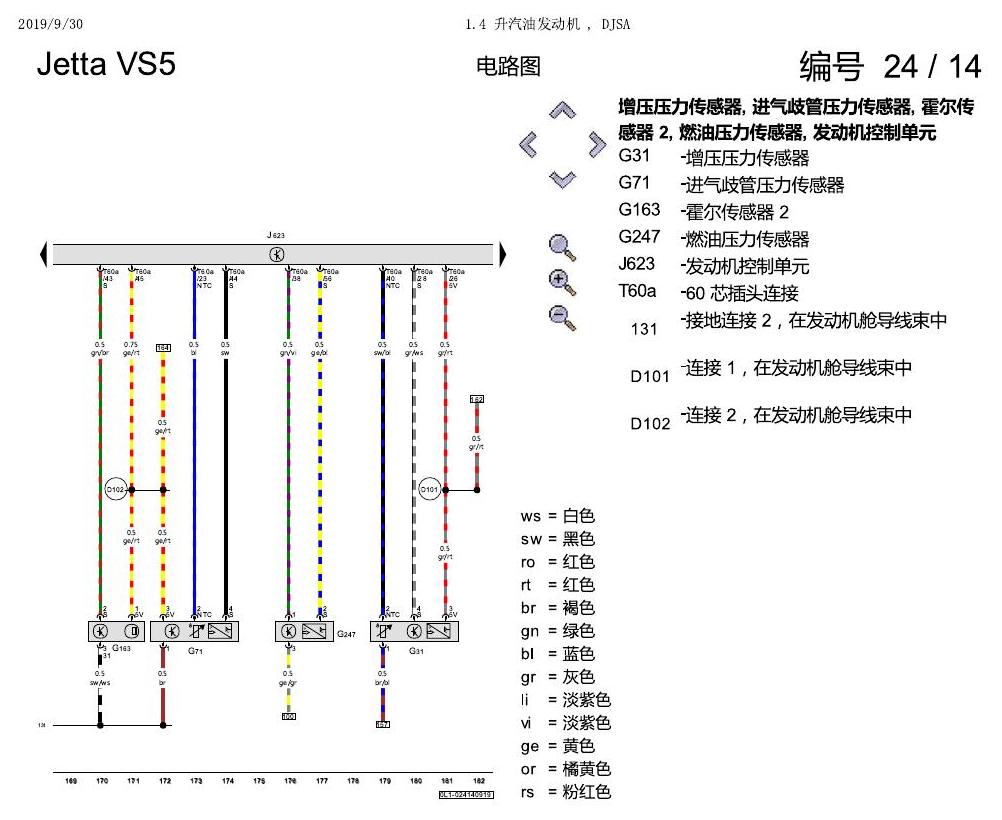

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第14页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

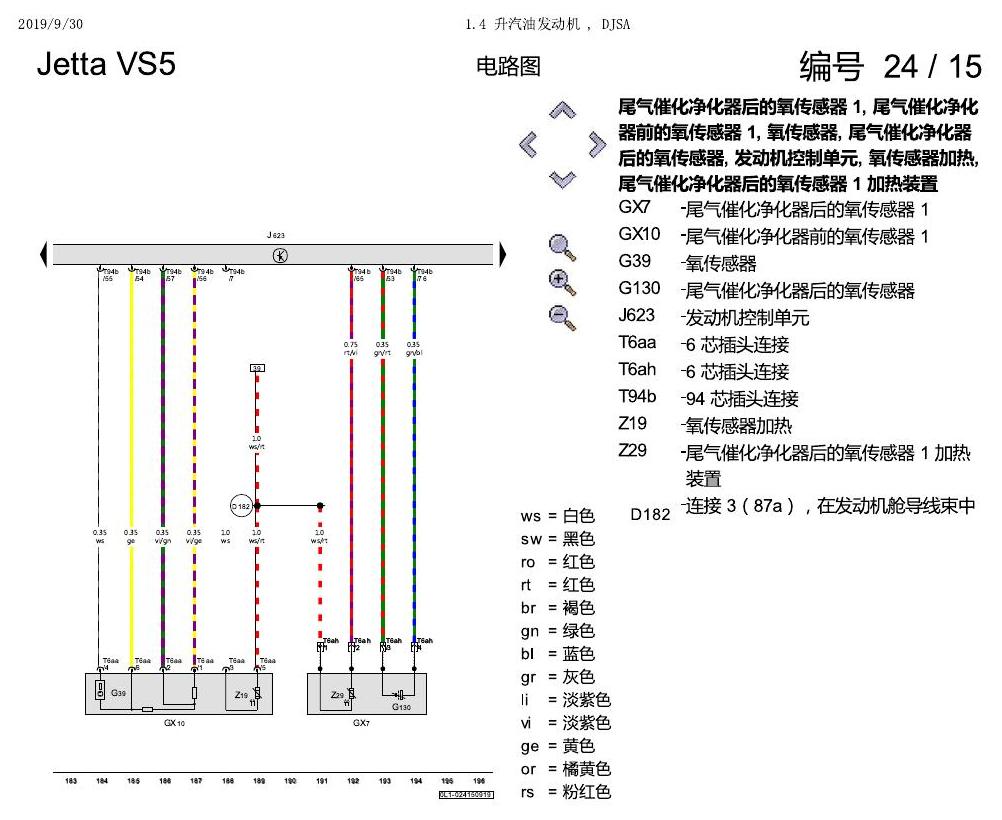

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第15页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

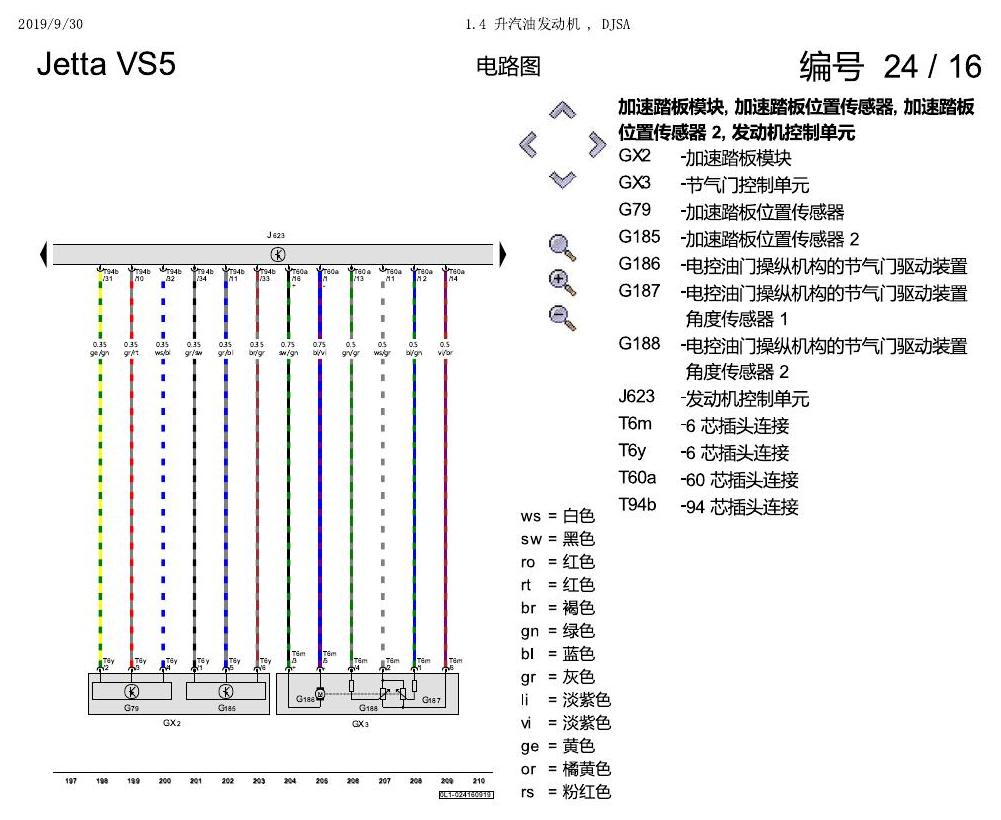

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第16页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

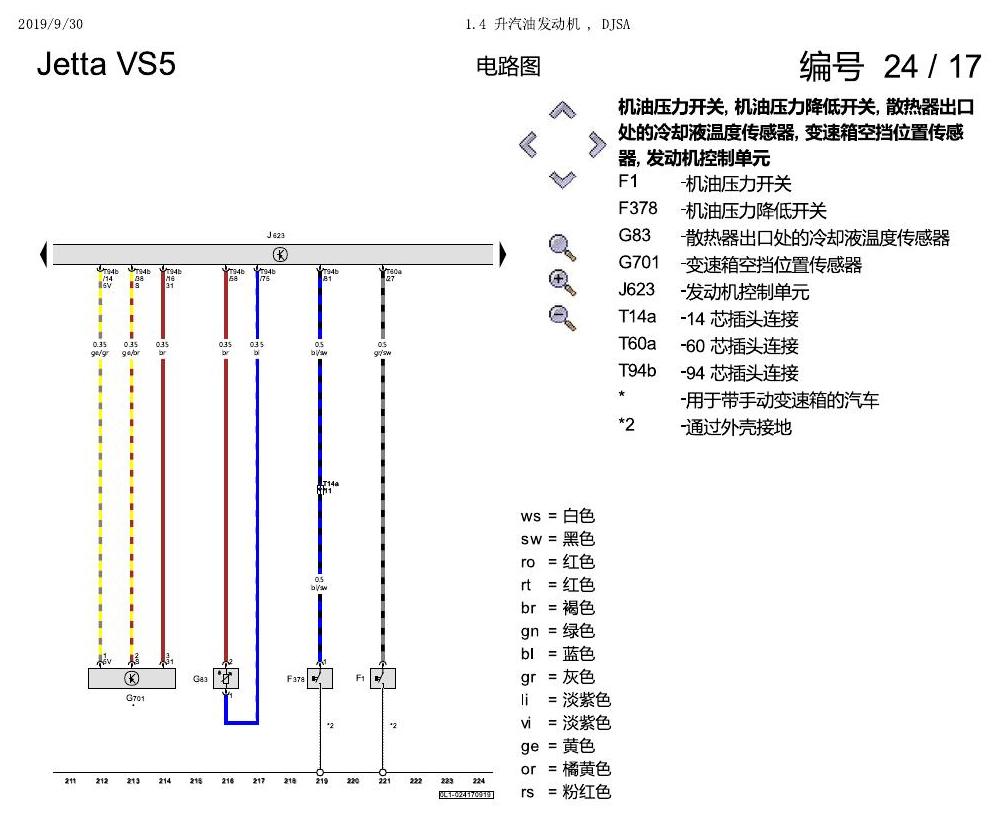

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第17页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

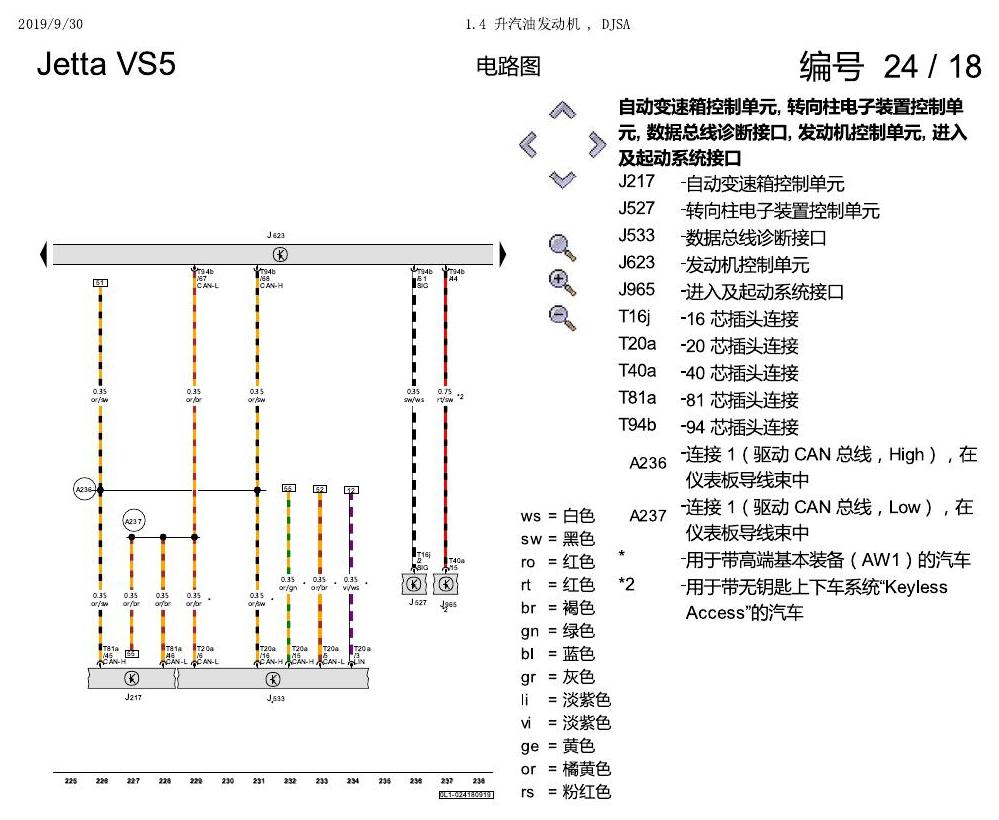

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第18页
一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图

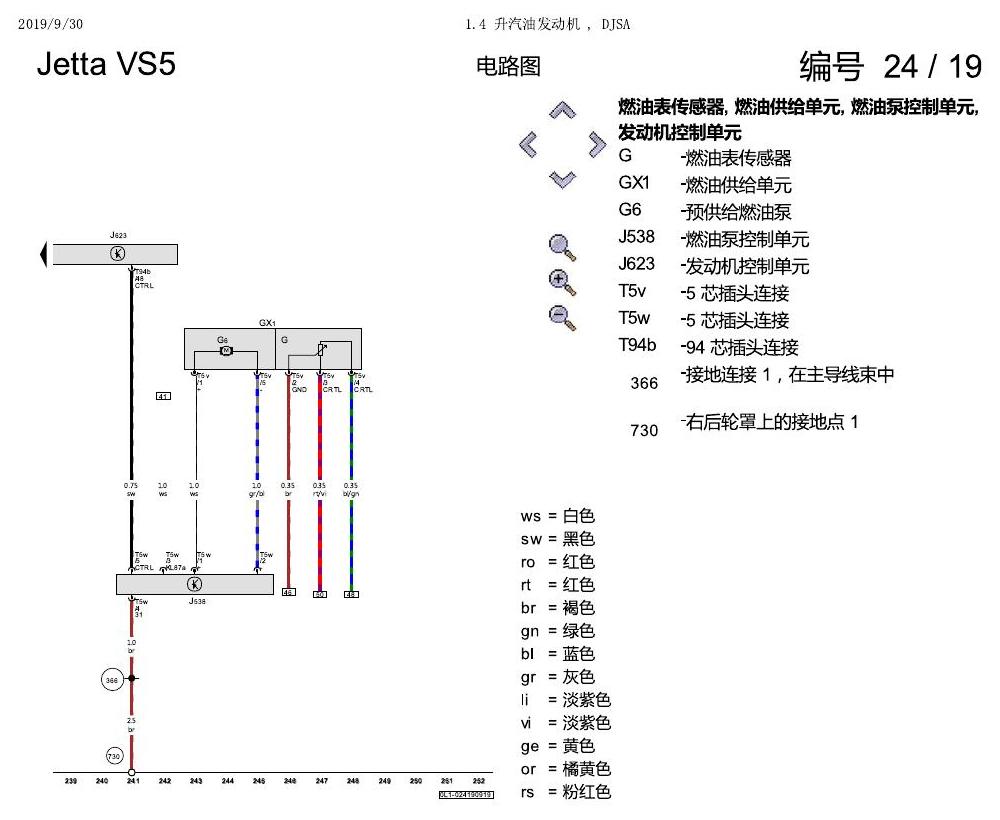

一汽大众3321 Jetta VS5 电路图 1.4 升汽油发动机 , DJSA 电路图 原始资料第19页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
