整理比亚迪S7多媒体电脑端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

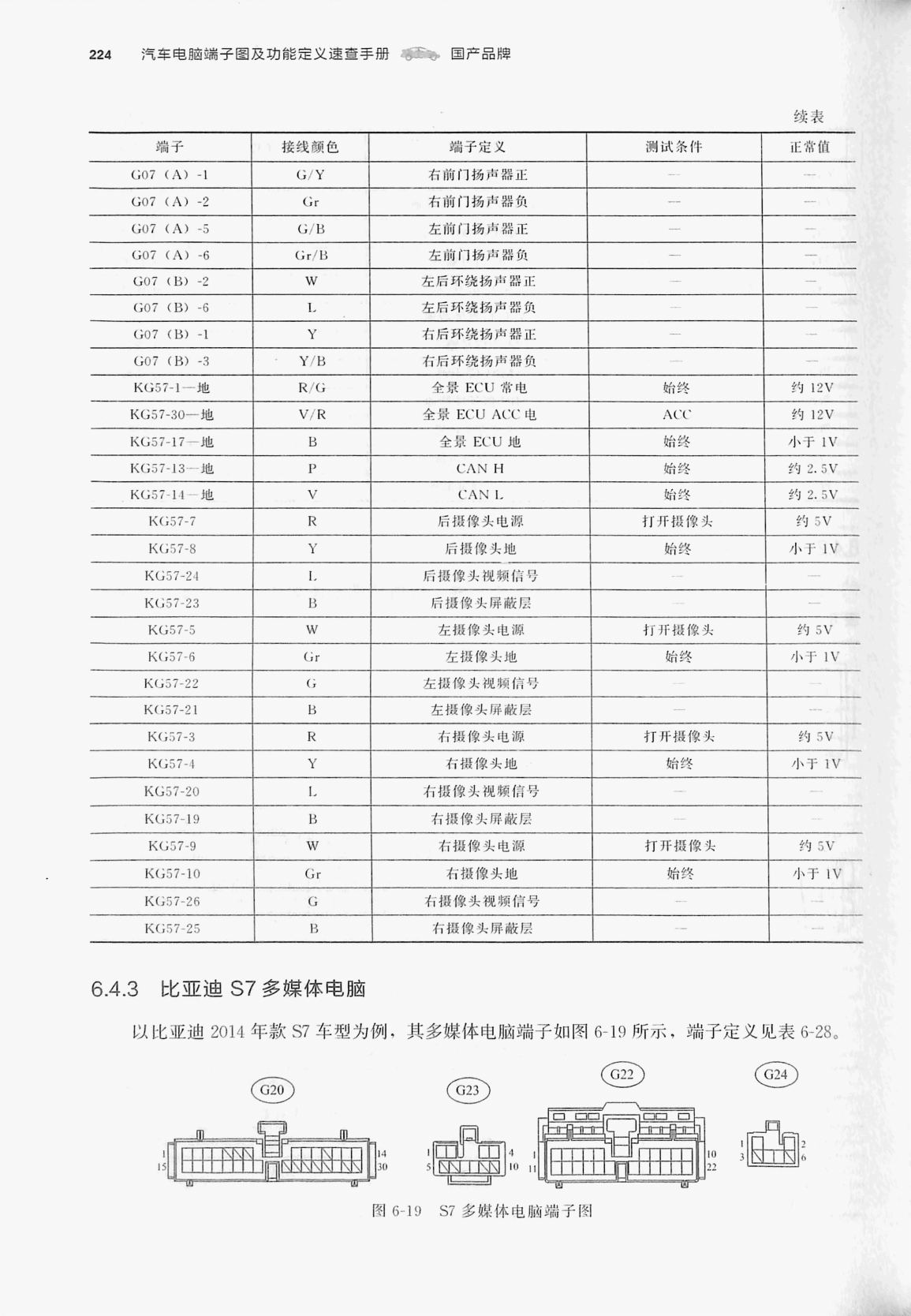

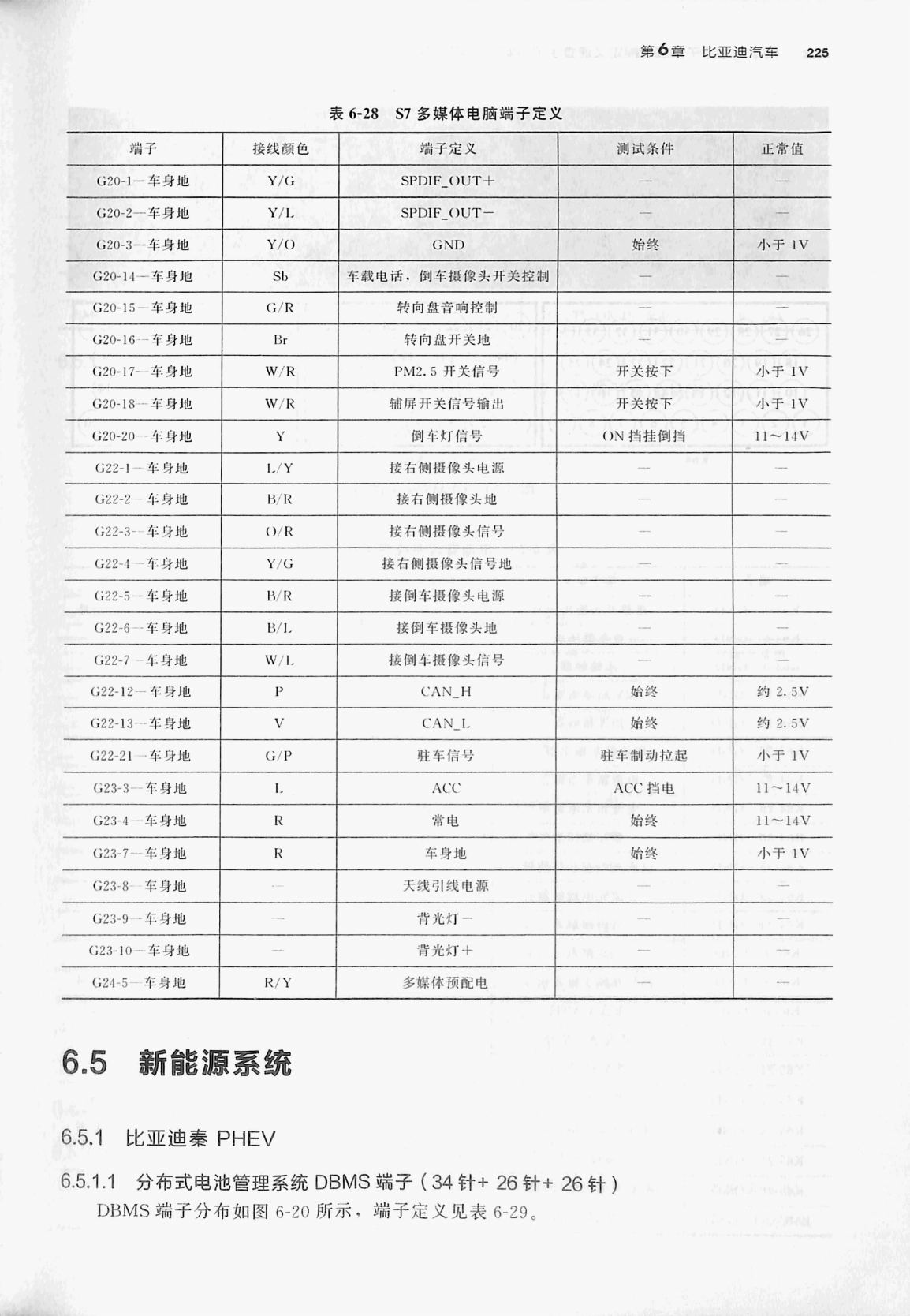

原始端子图与表图
下方为原始资料图，用于核对插头形状、针脚编号、线色、测试条件和标准值。
端子参考值
本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。
说明：扫描资料中未列出的端子号保持空缺；涉及车身网络、防盗、动力电池、高压系统和多媒体通信时，应以原车配置和实测结果为准。
