摘要整理长安铃木天语SX4车系电子助力转向系统 ESP 电脑板 20+2+2针端子资料。

整理长安铃木天语SX4车系电子助力转向系统 ESP 电脑板 20+2+2针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与参考值图

下方为压缩后的原始资料图，便于核对电脑板端子位置、端子号、测试条件和参考值。

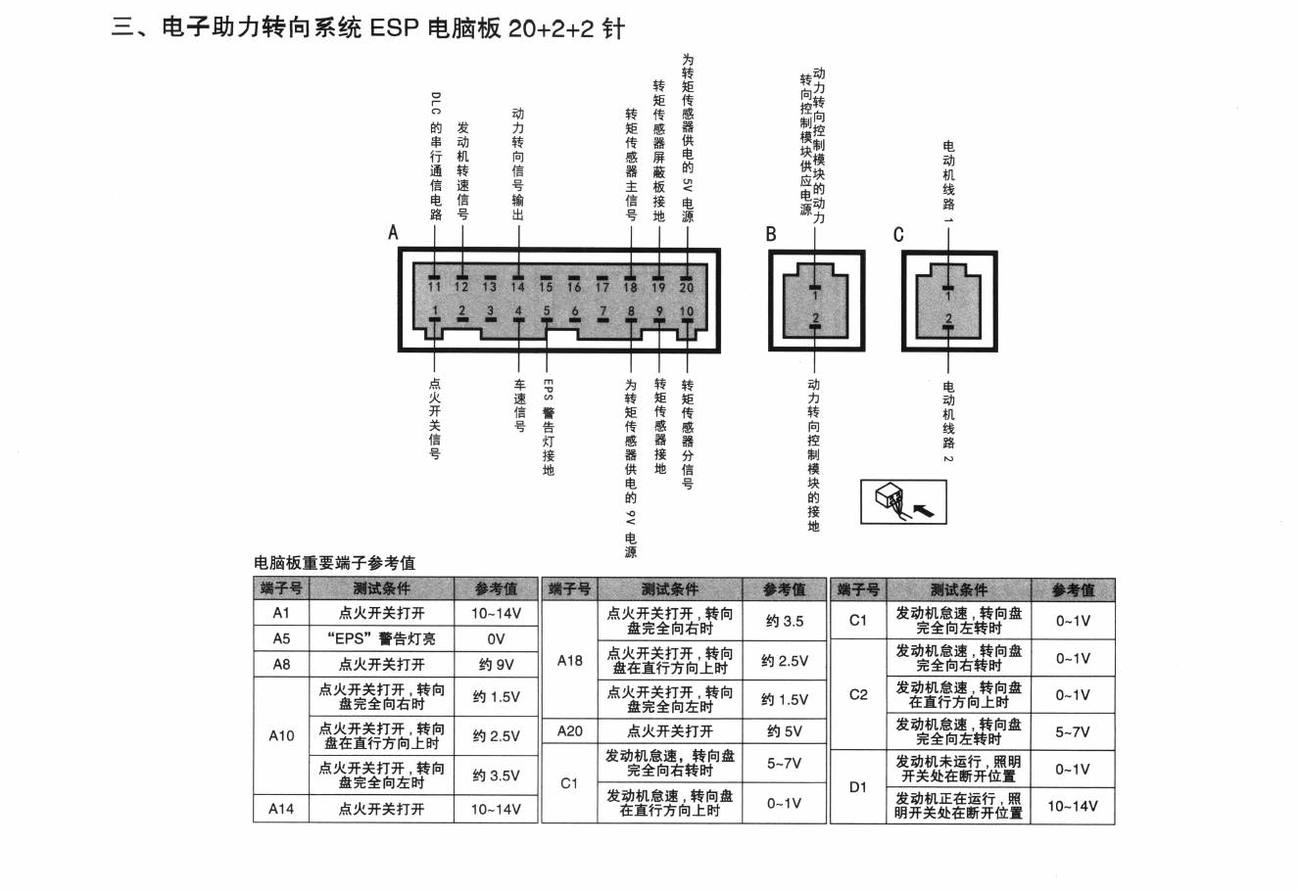

长安铃木天语SX4车系电子助力转向系统 ESP 电脑板 20+2+2针端子
长安铃木天语SX4车系 电子助力转向系统 ESP 电脑板 20+2+2针 原始资料第169页

端子参考值整理表

以下内容按原始扫描页和OCR坐标整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车状态为准。

第169页端子参考值

端子 / 条件 测试条件 / 参考值 信息3 信息4 信息5 信息6 信息7 信息8
端子号 测试条件 参考值 端子号 参考值 端子号 测试条件 参考值
点火开关打开 10~14V 点火开关打开，转向 发动机怠速，转向在 0~1V
点火开关打开 点火开关打开，转向 发动机怠速，转向盘 0~1V
点火开关打开，转向 发动机怠速，转向#
点火开关打开，转店 点火开关打开 发动机怠速，转向且 5~7V
点火开关打开，转向 发动机怠速，转向盘 发动机未运行，照明 0~1V
点火开关打开 10~14V 发动机怠速，转向在 10~14V

说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
