摘要本田动力模块资料端子资料。

本田动力模块资料端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

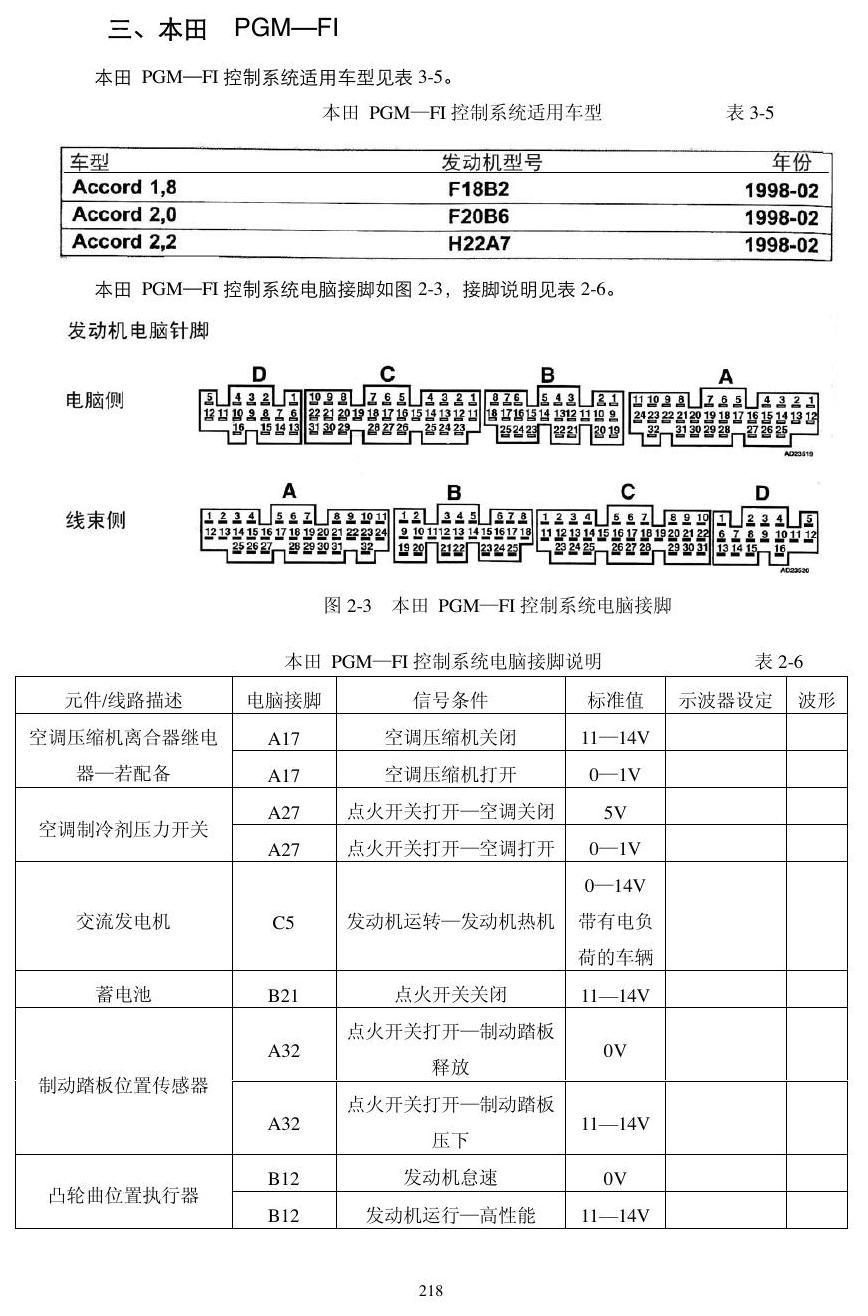

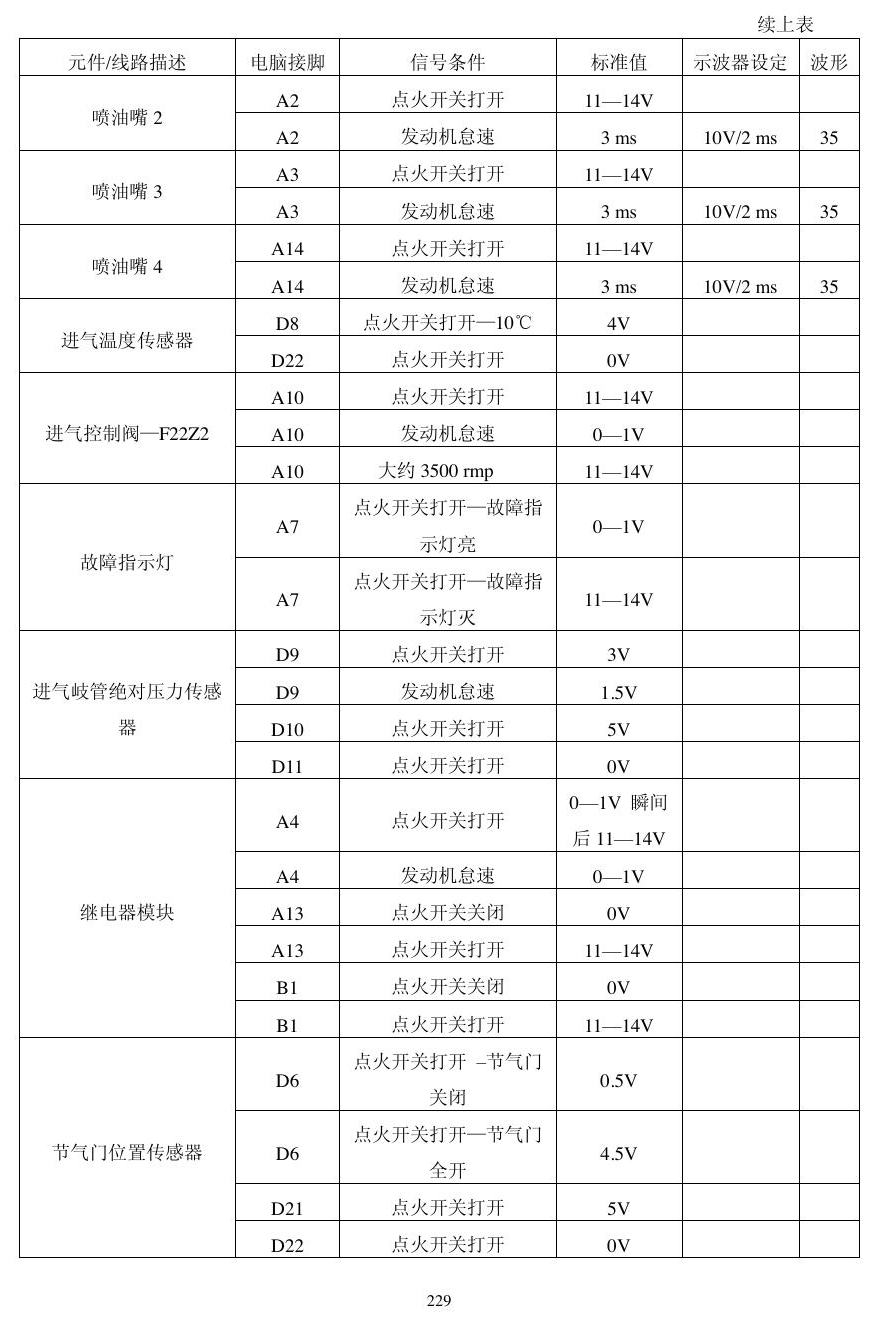

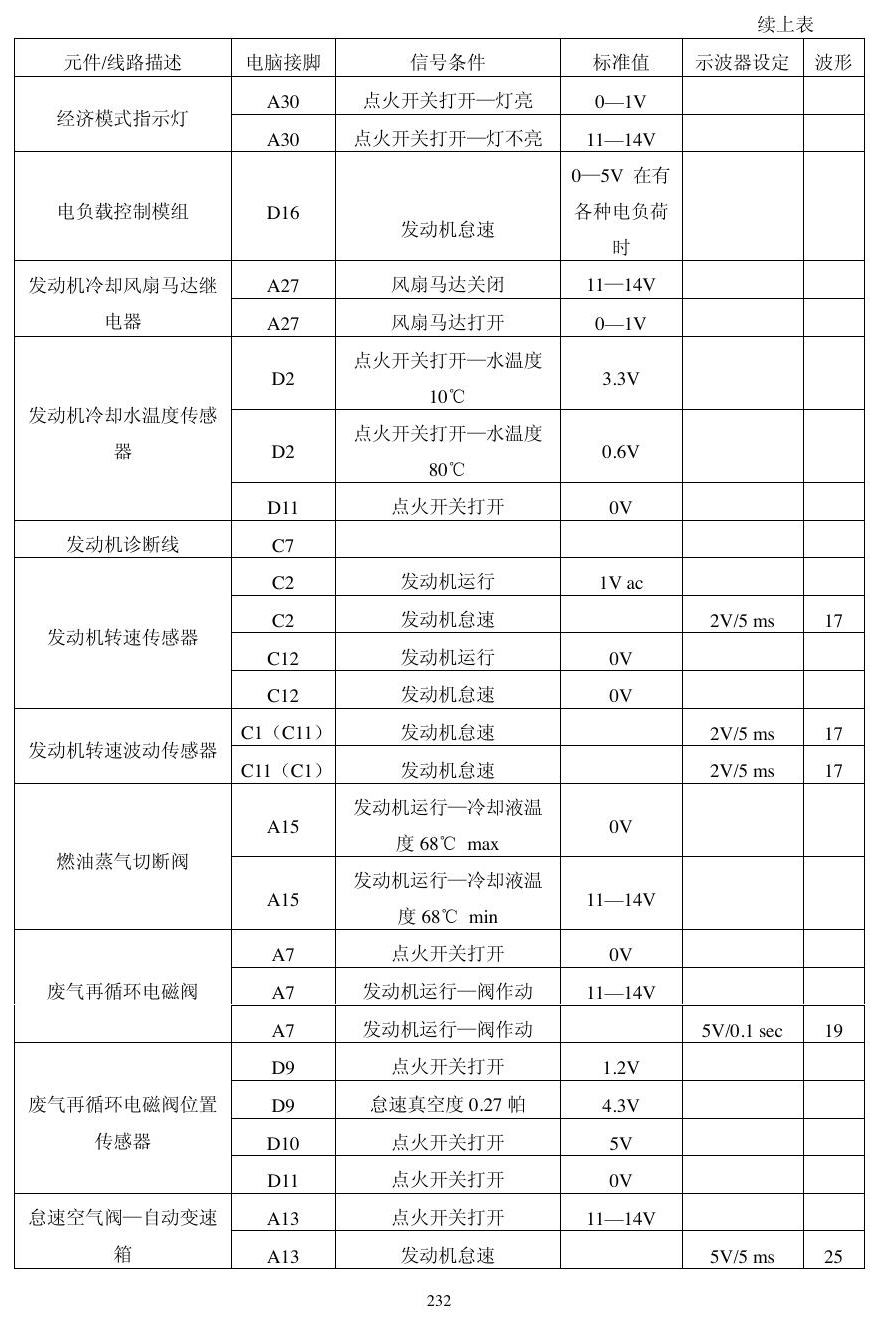

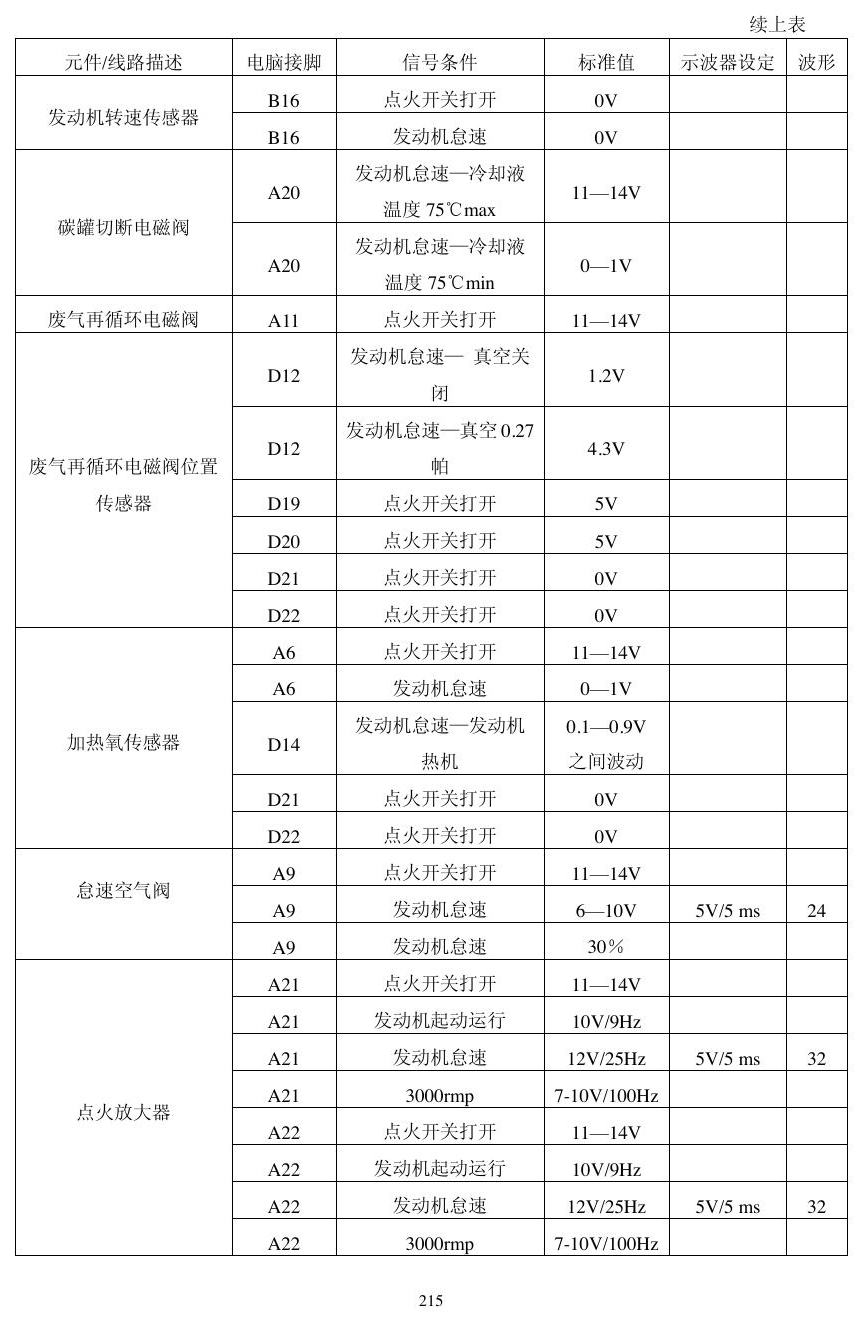

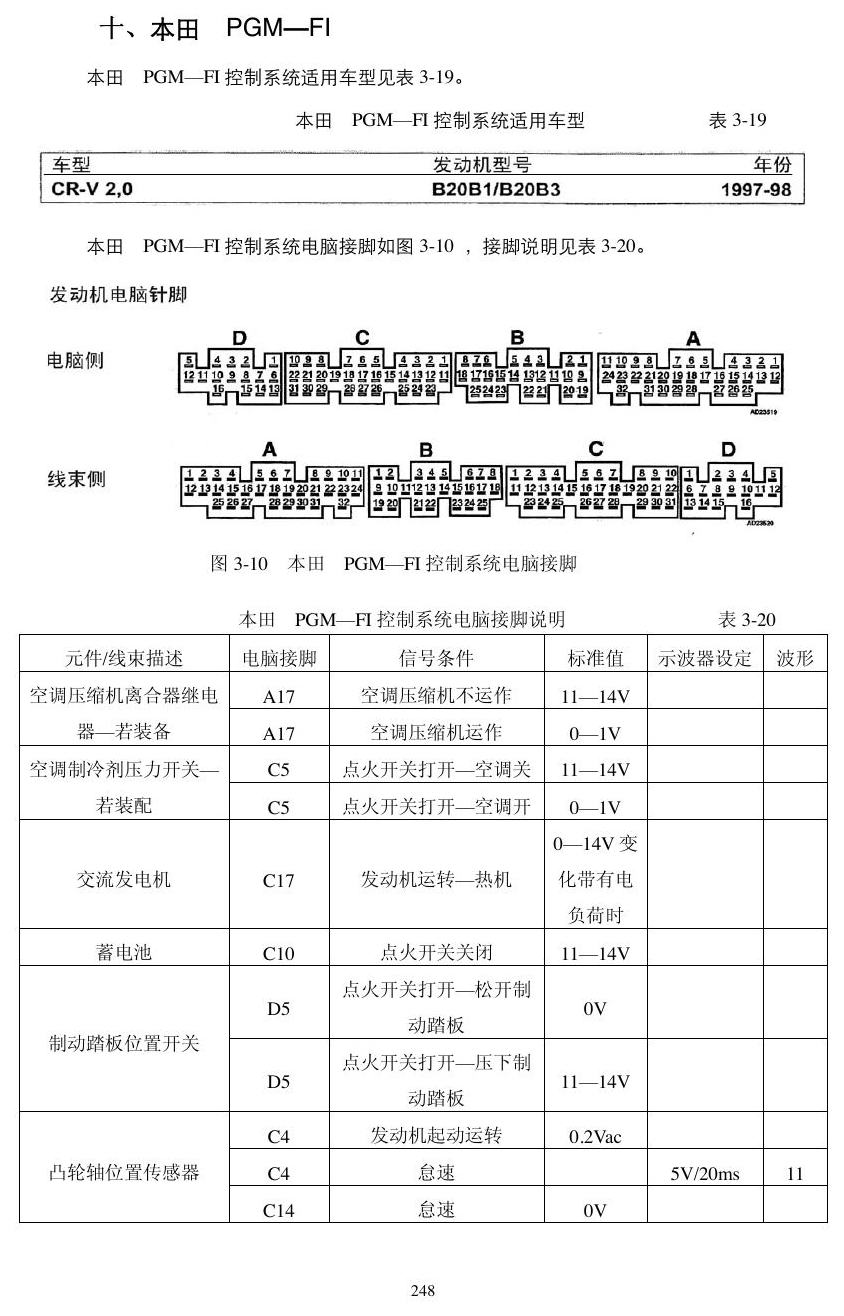

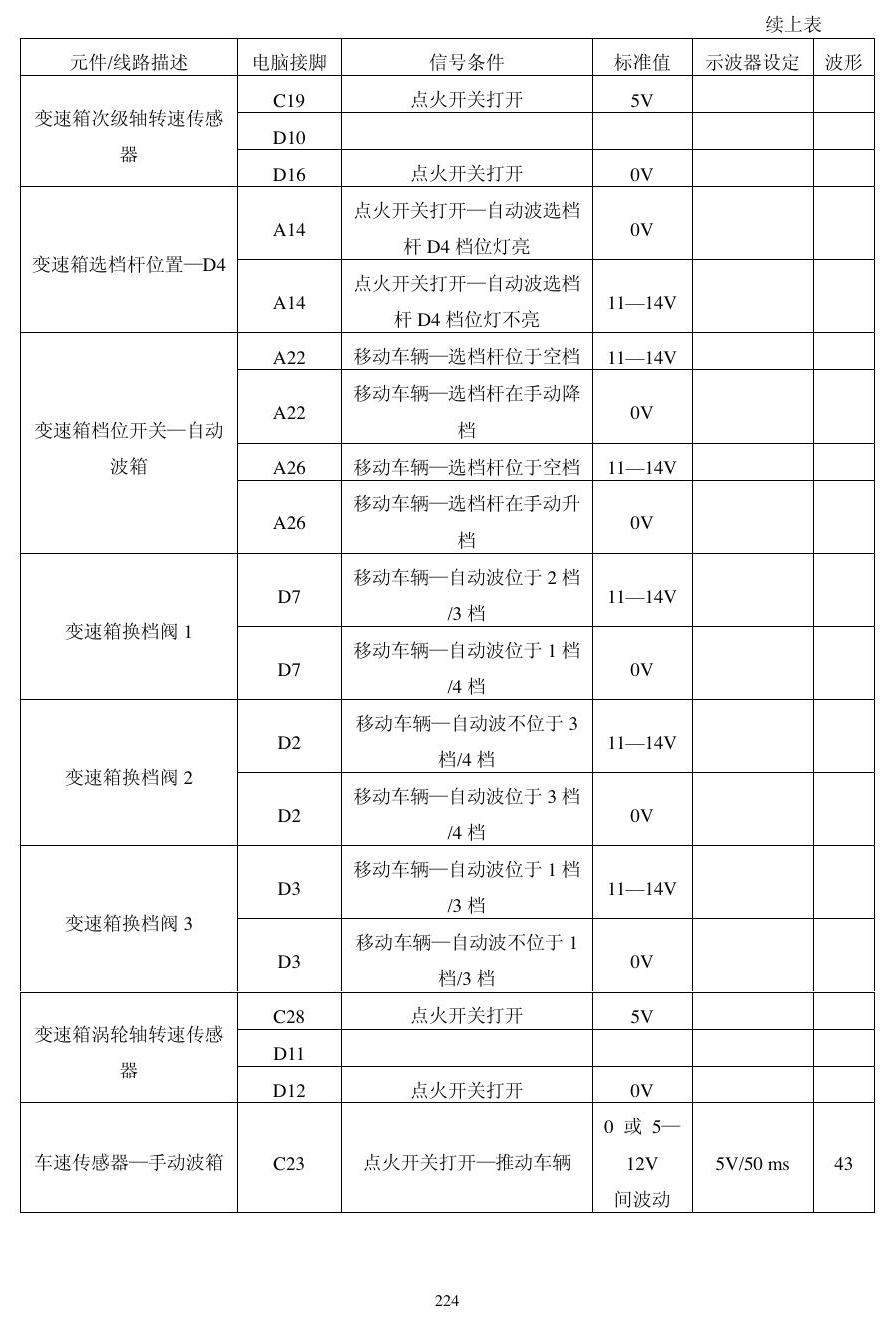

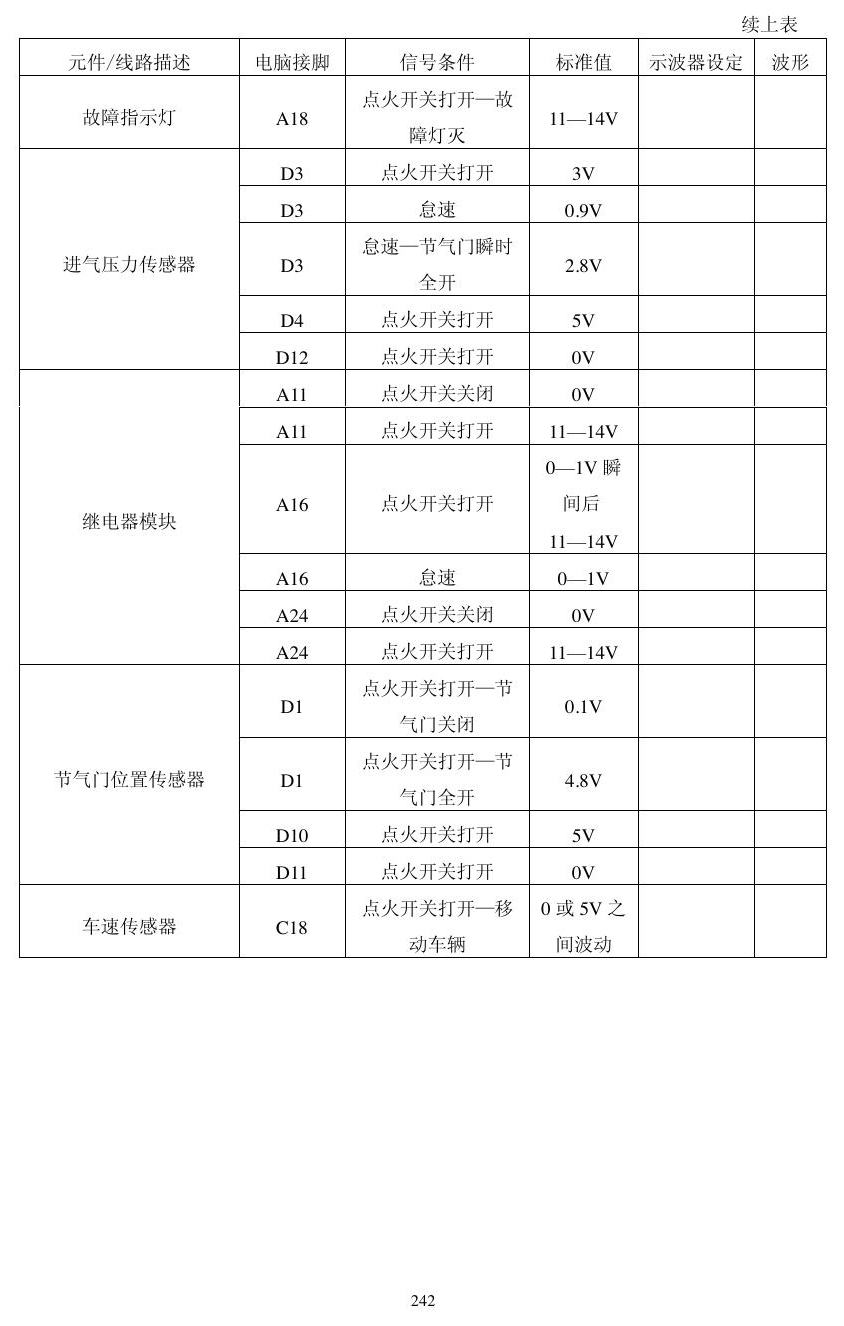

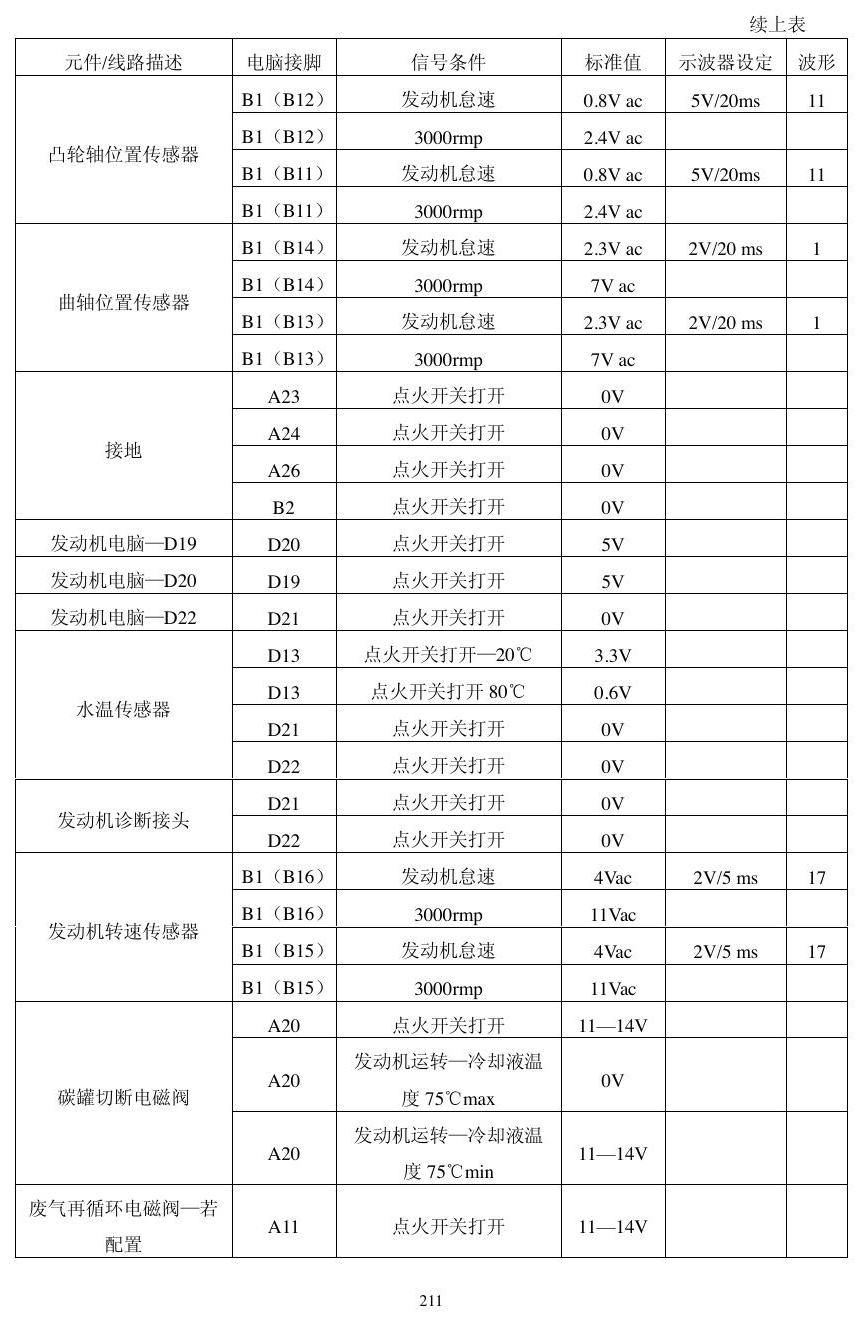

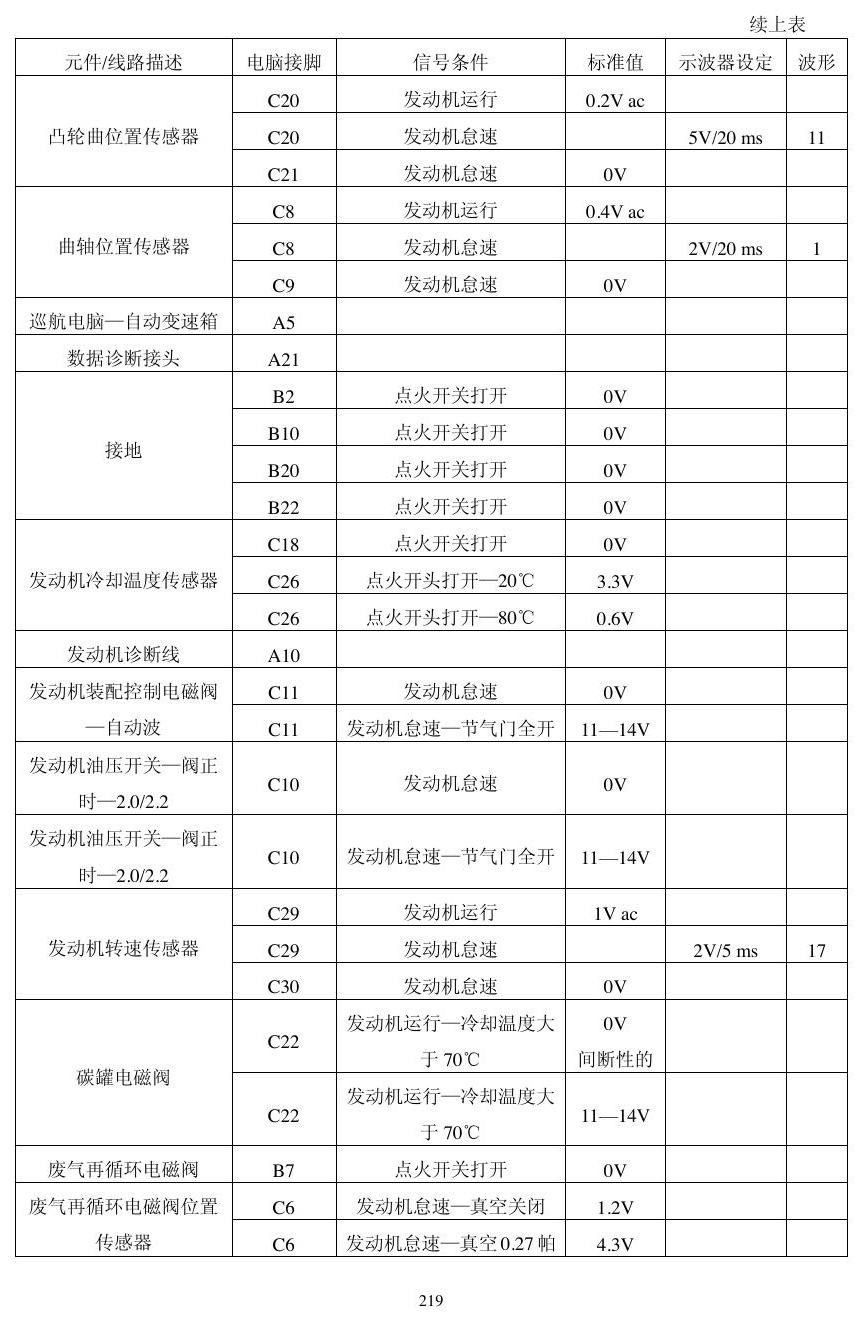

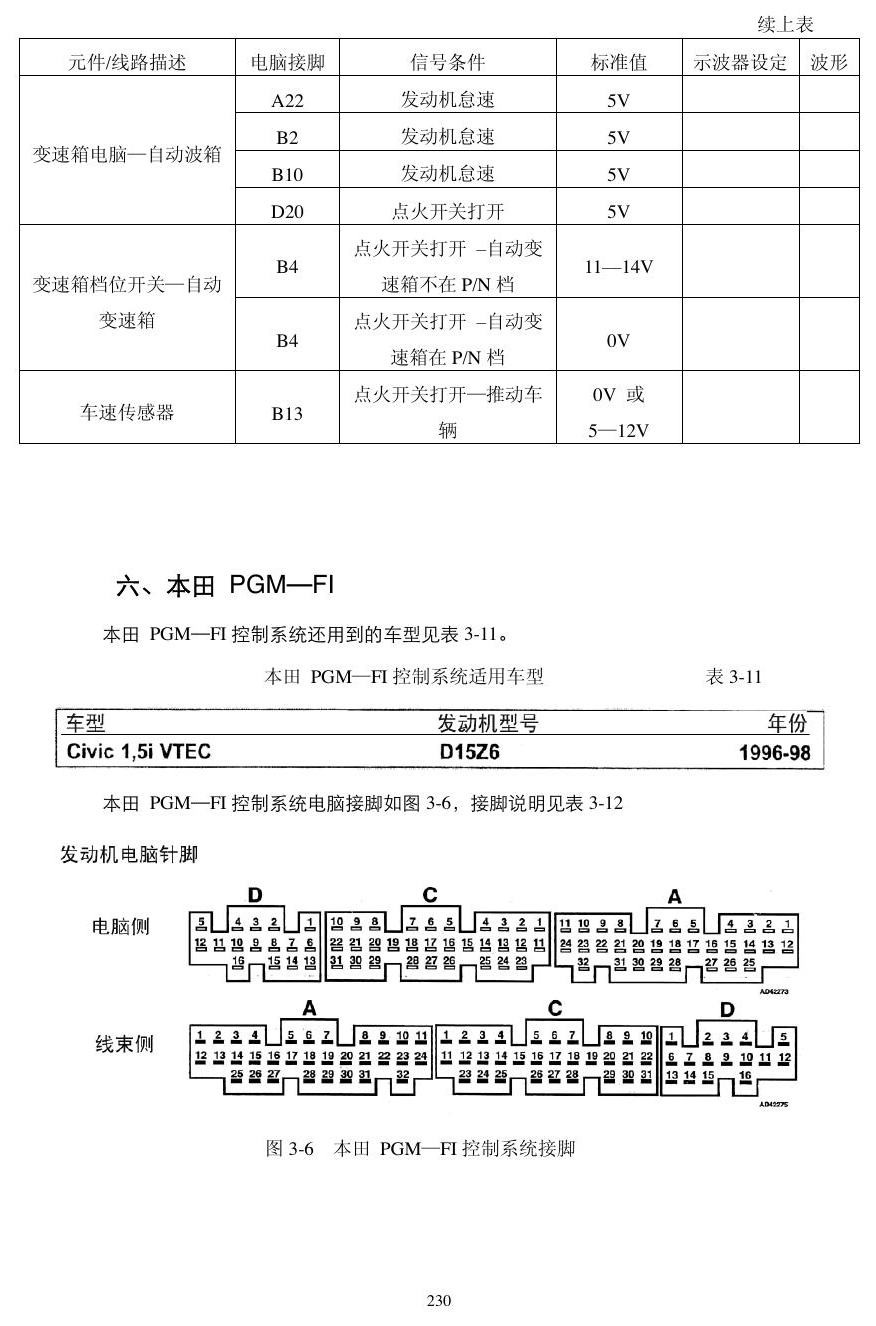

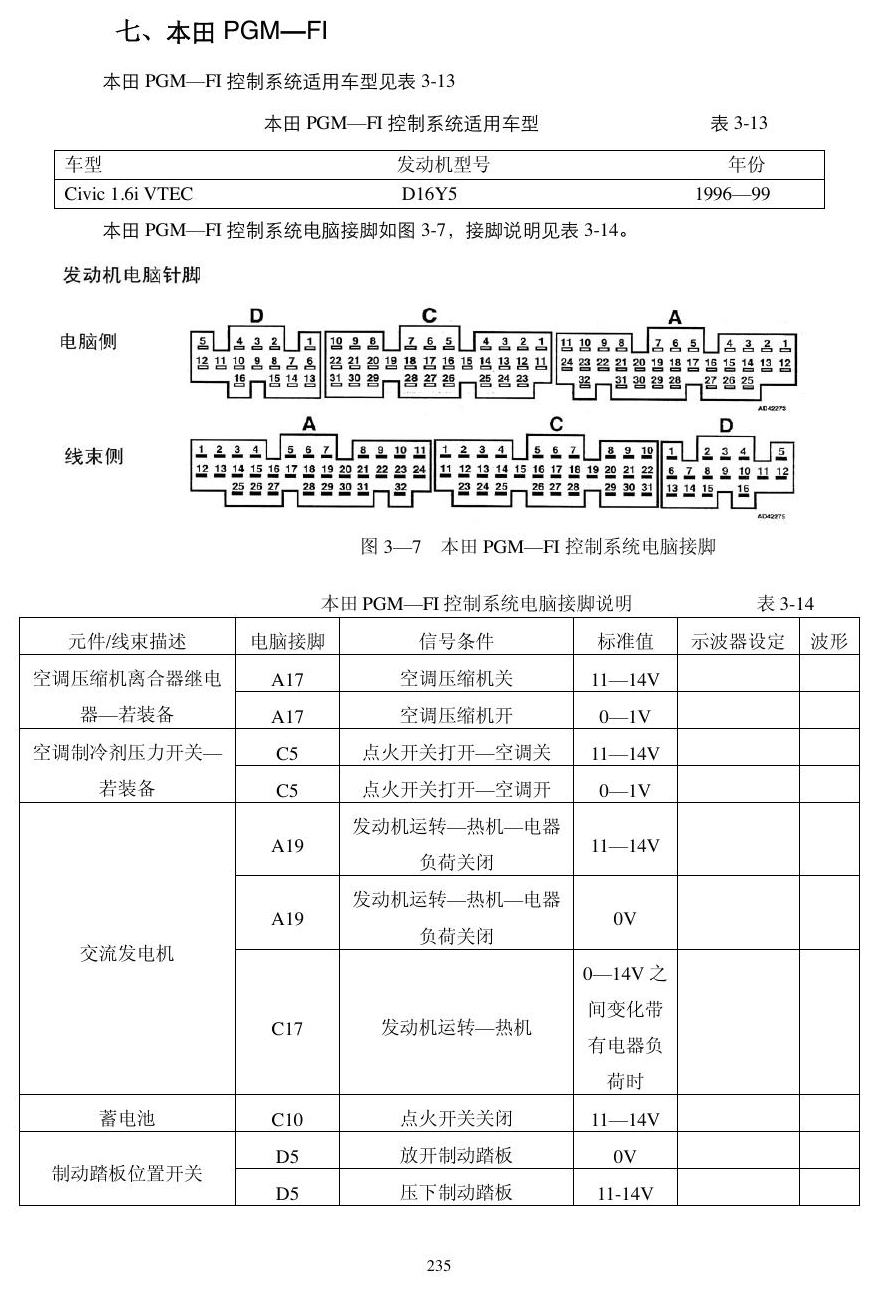

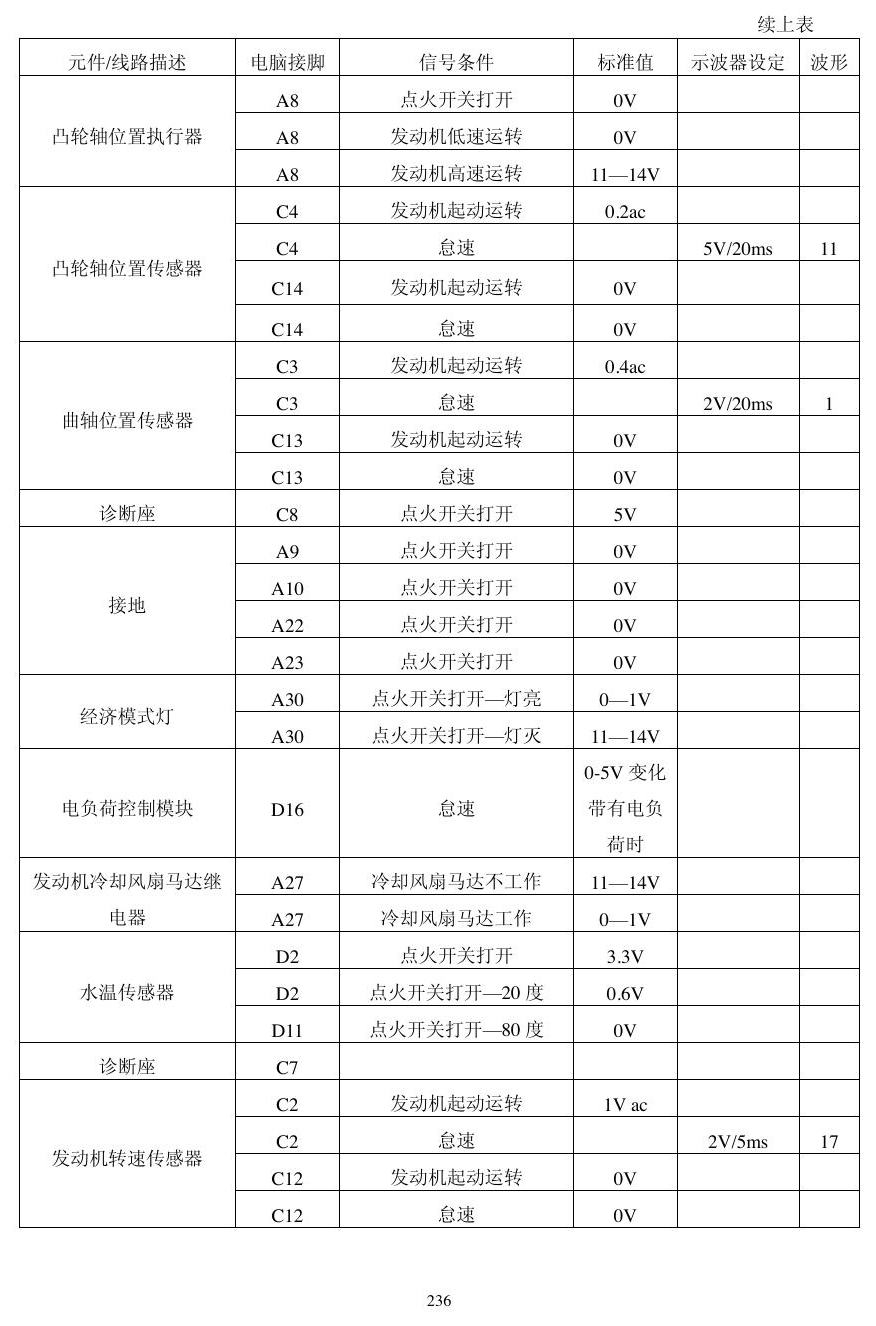

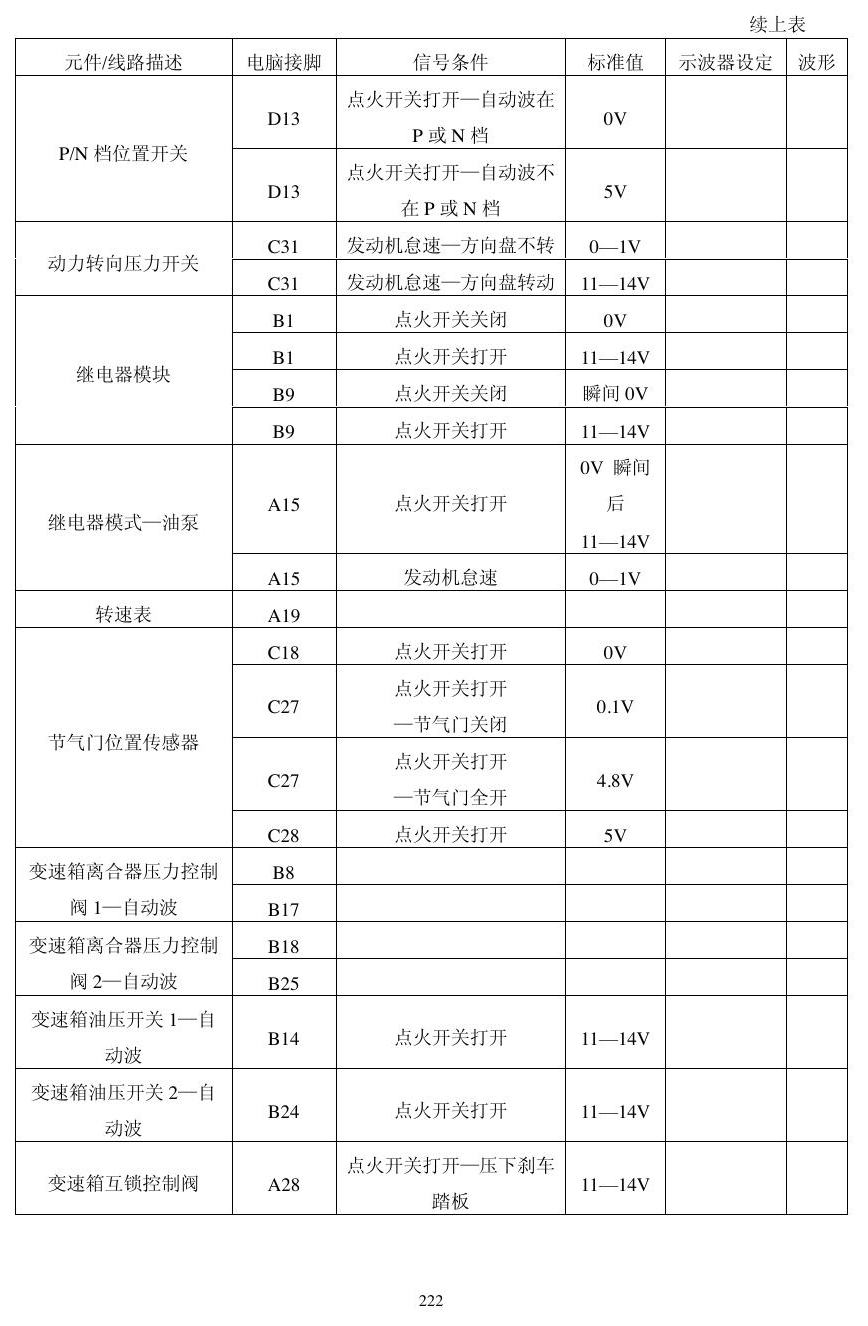

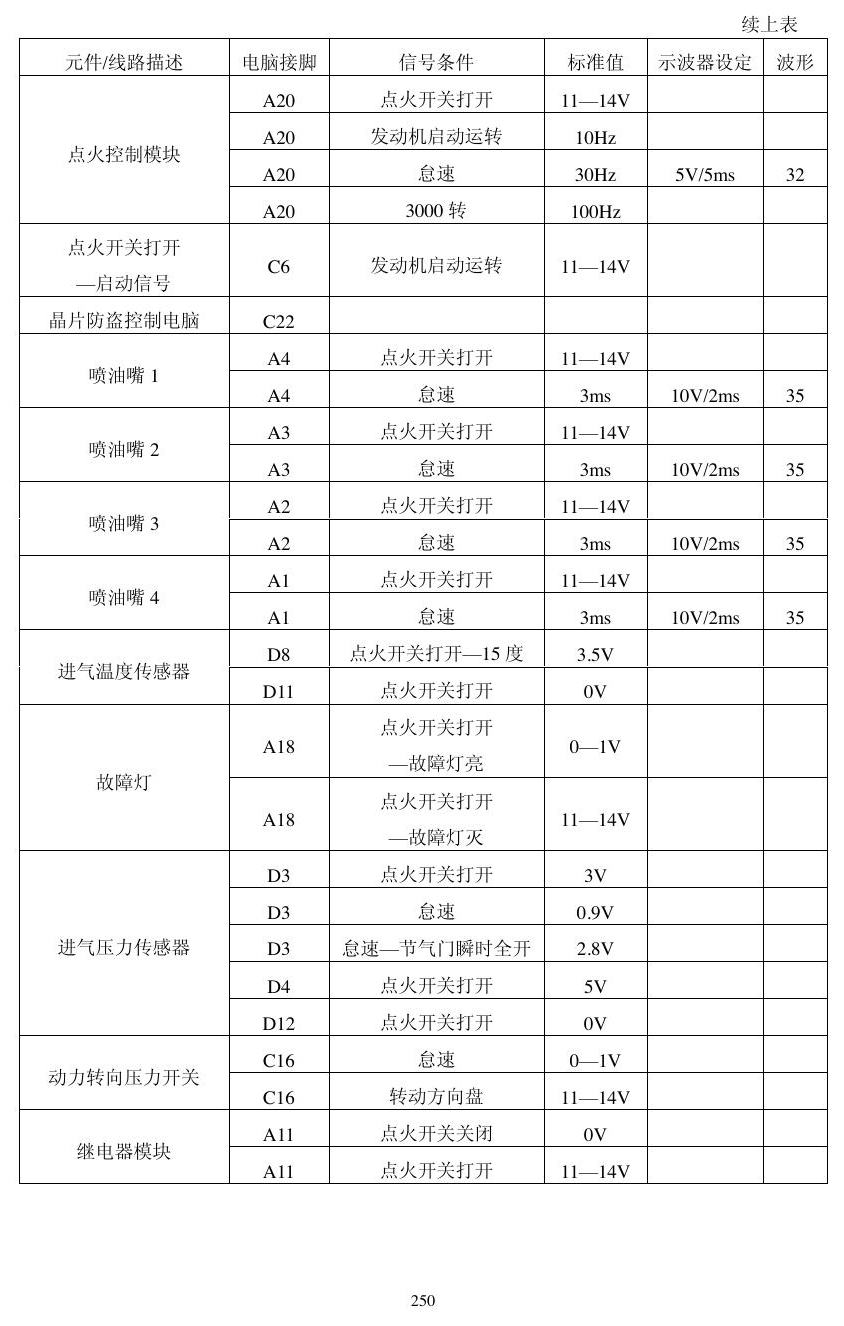

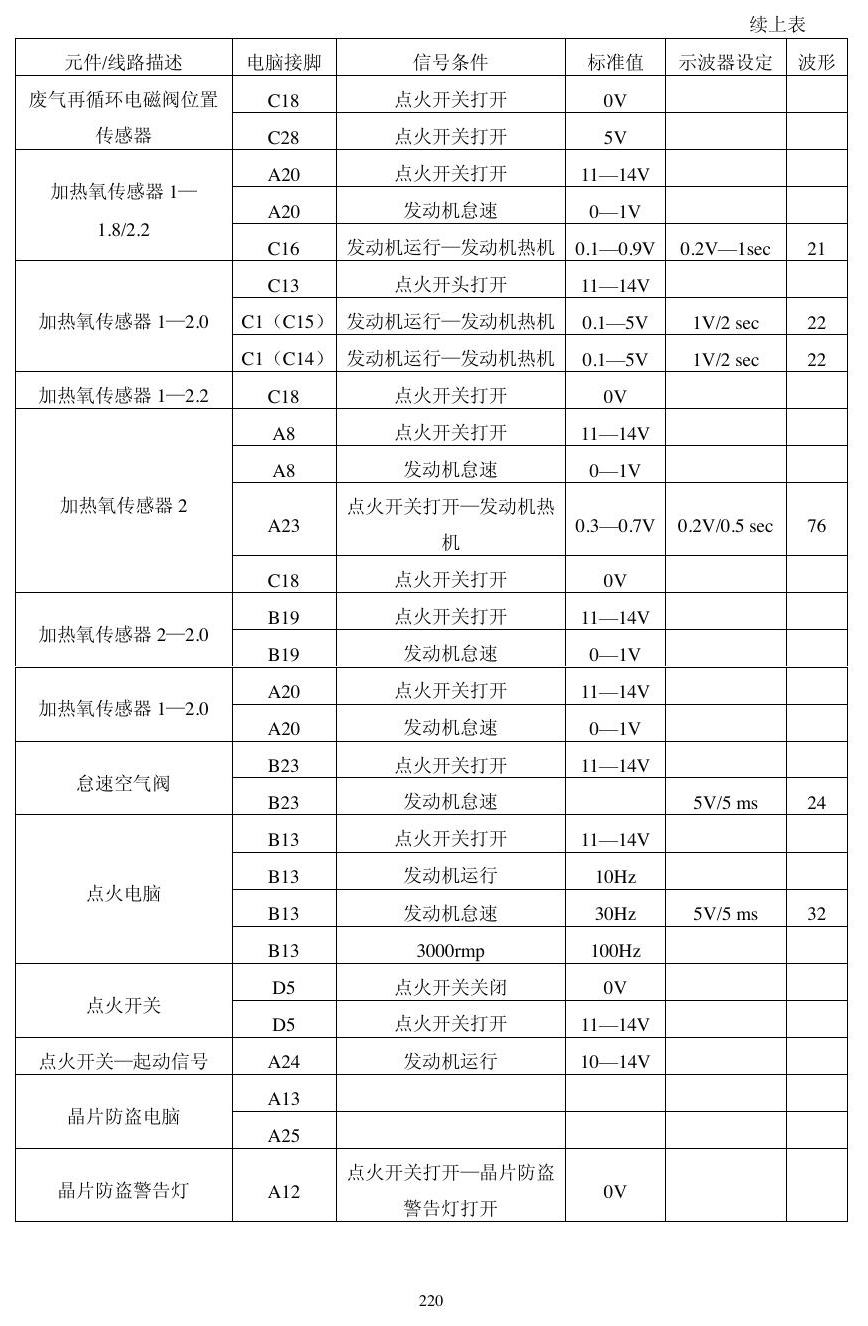

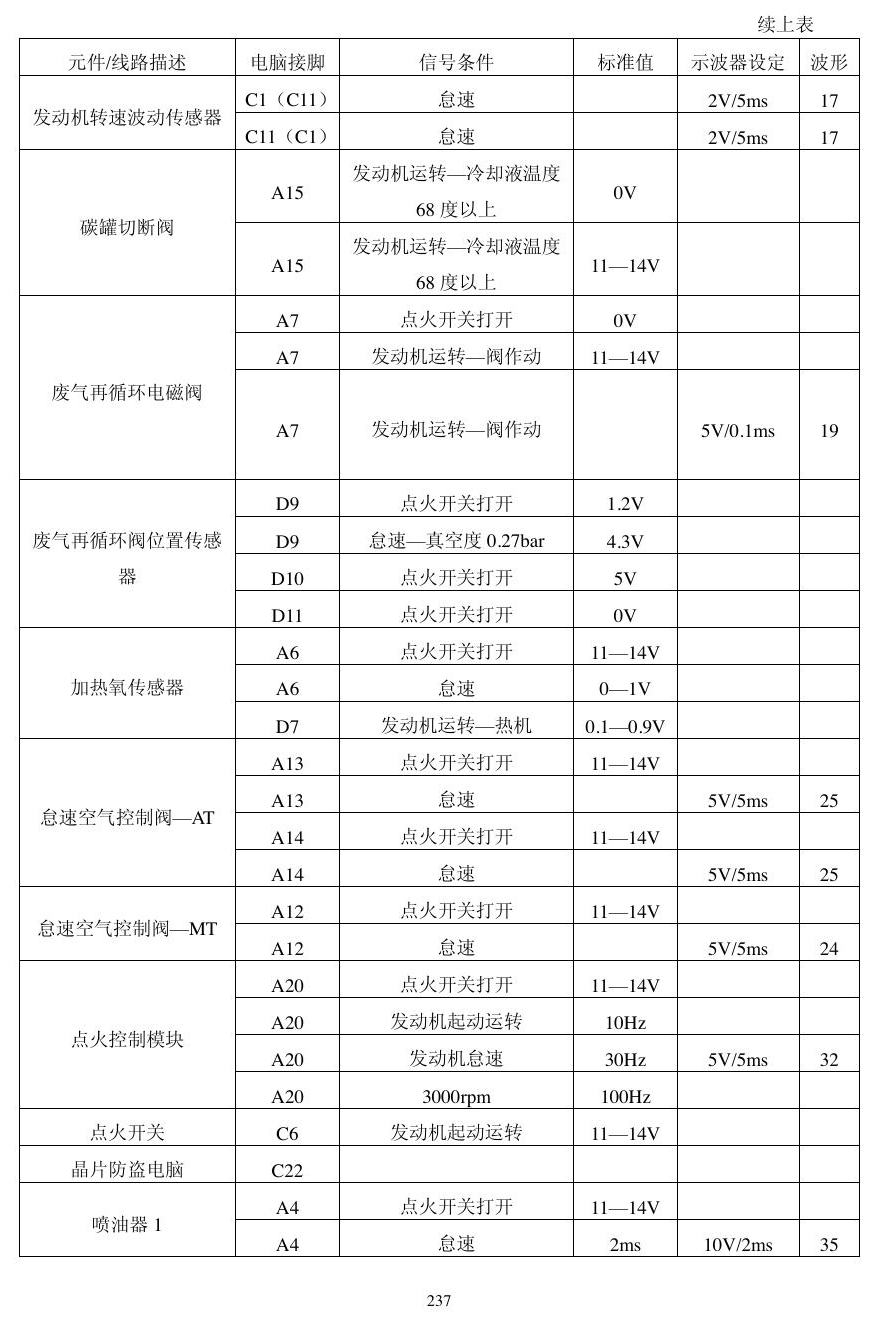

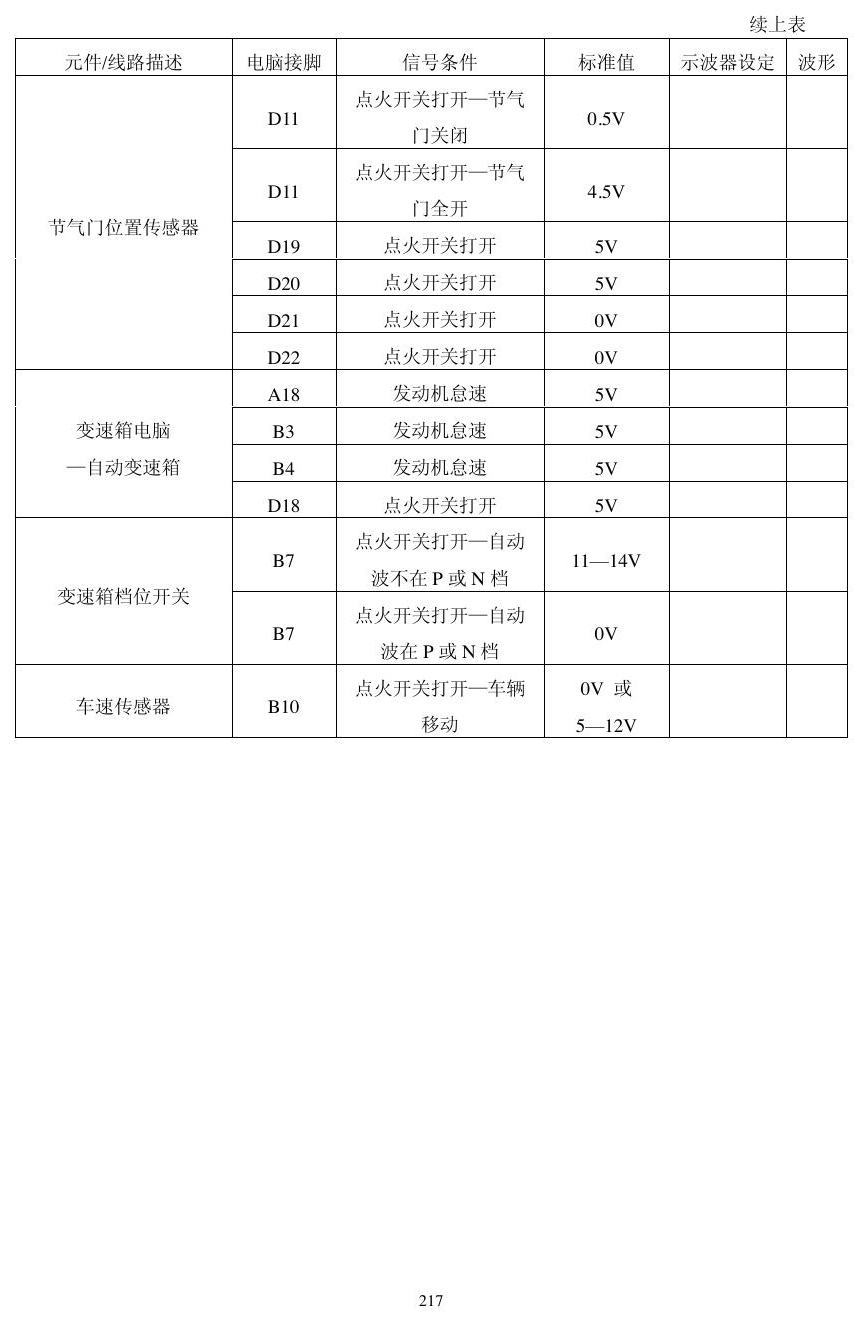

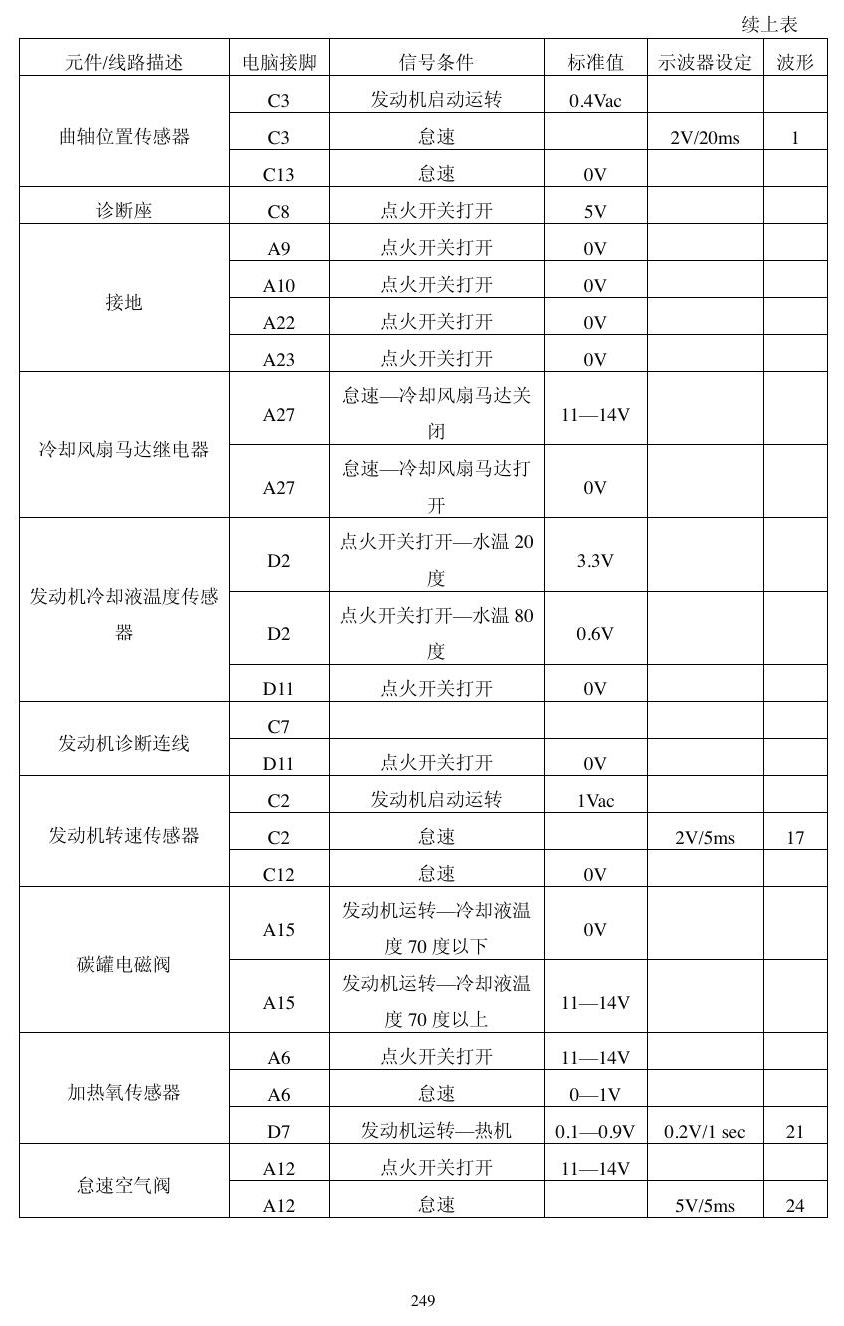

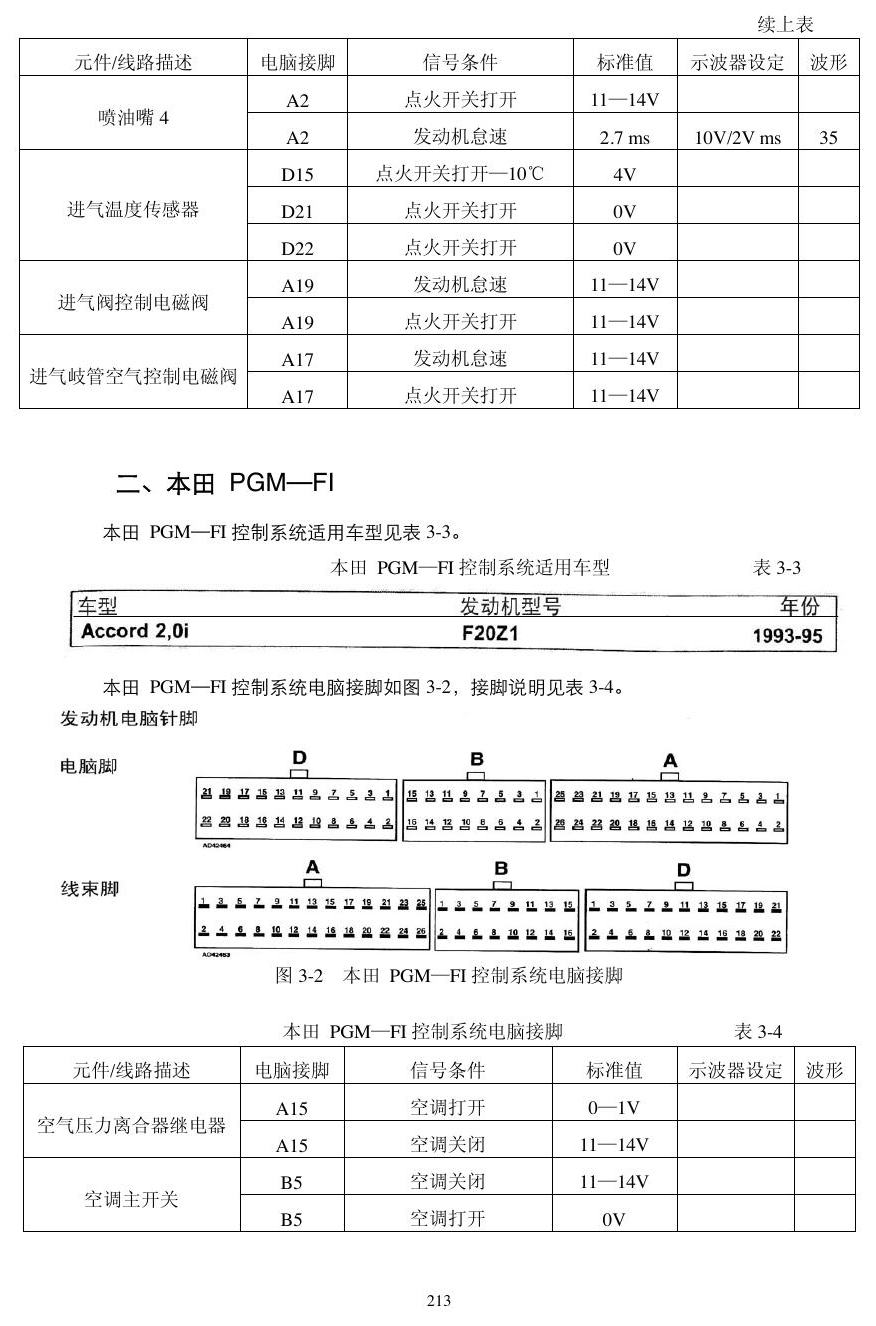

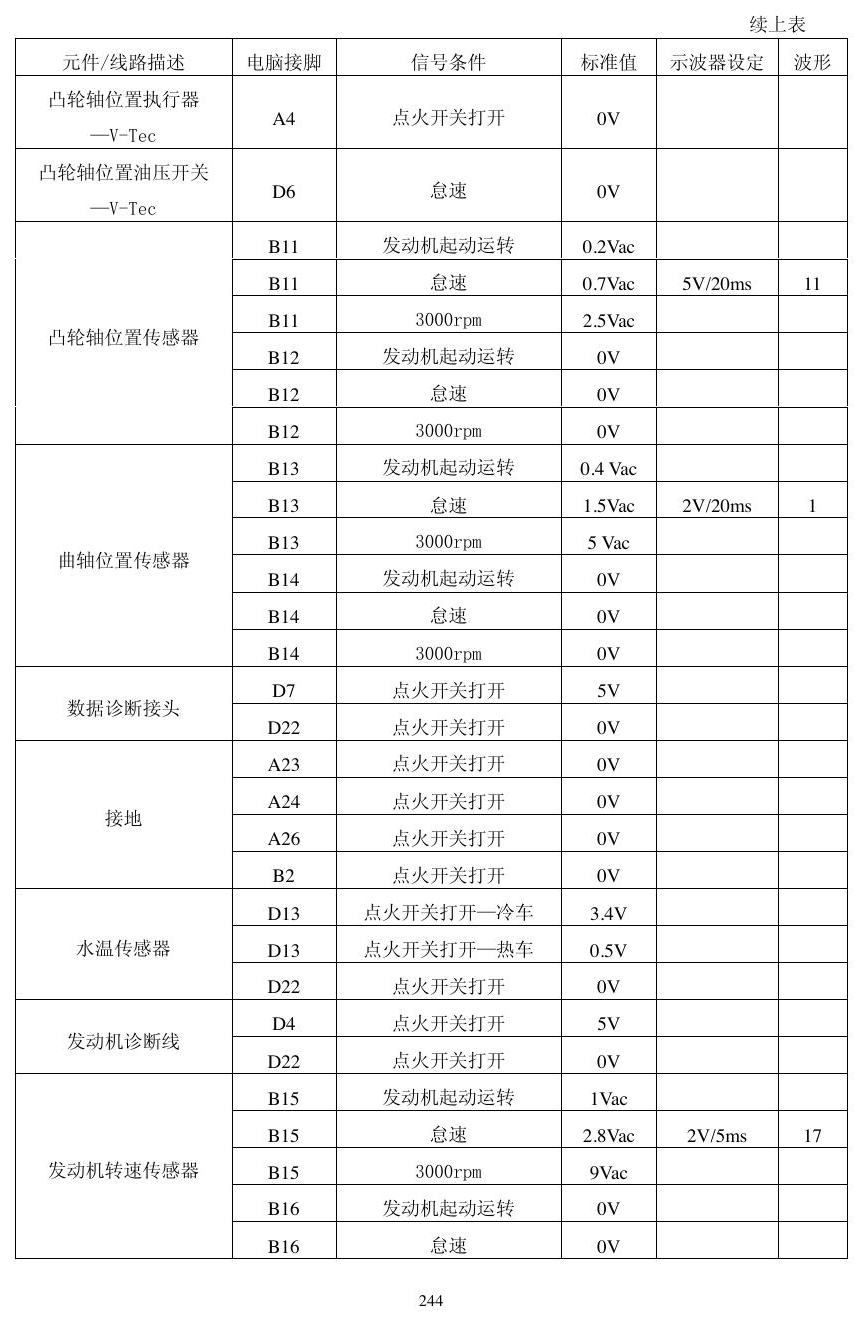

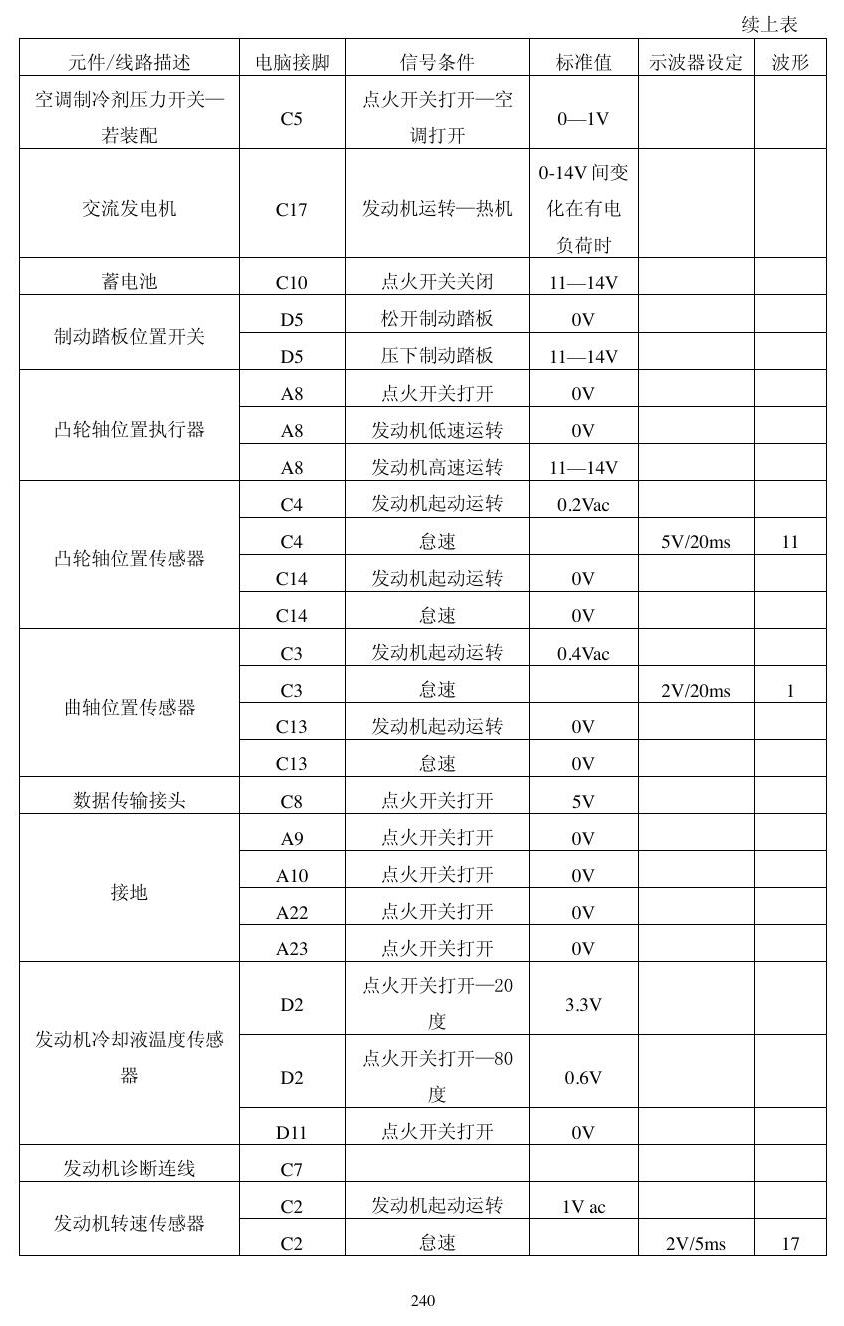

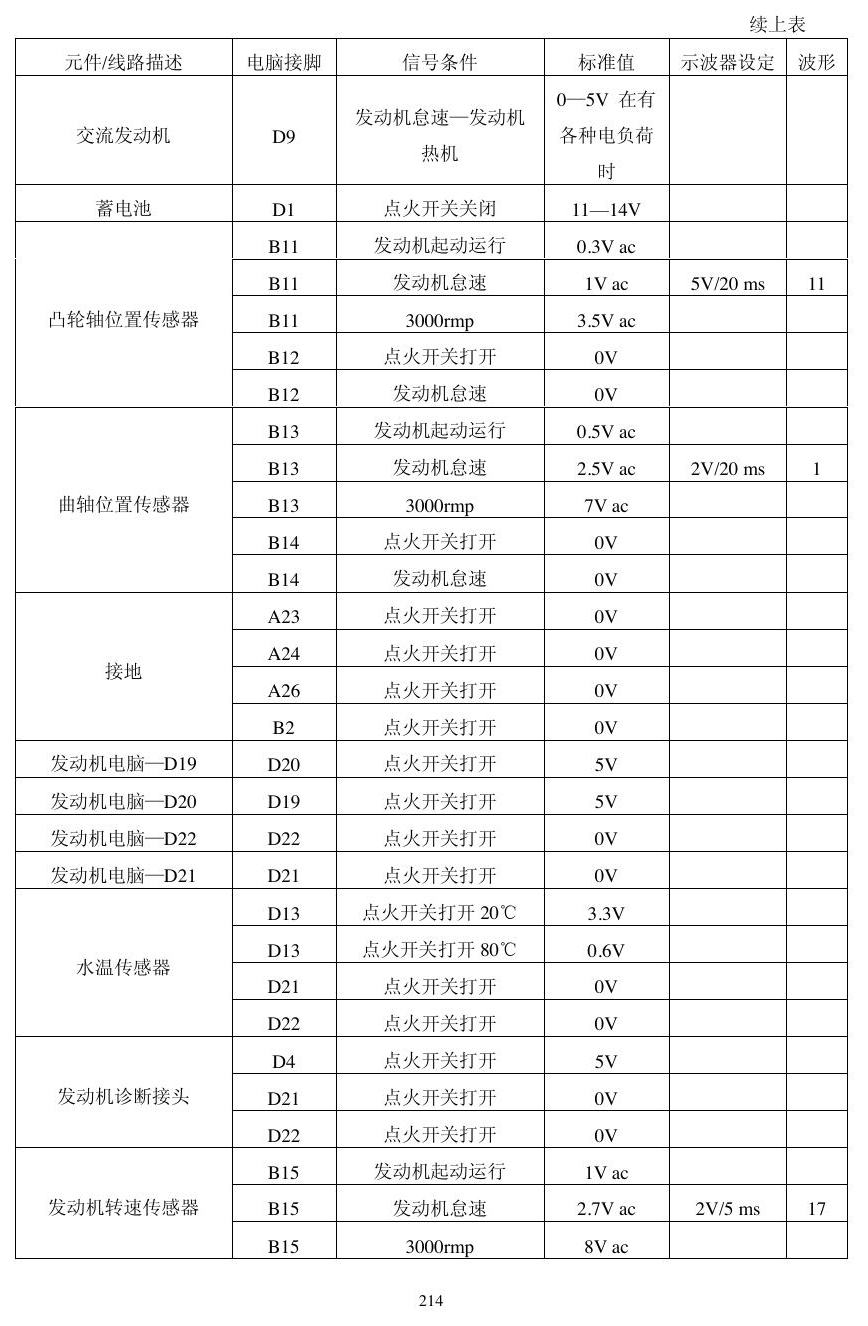

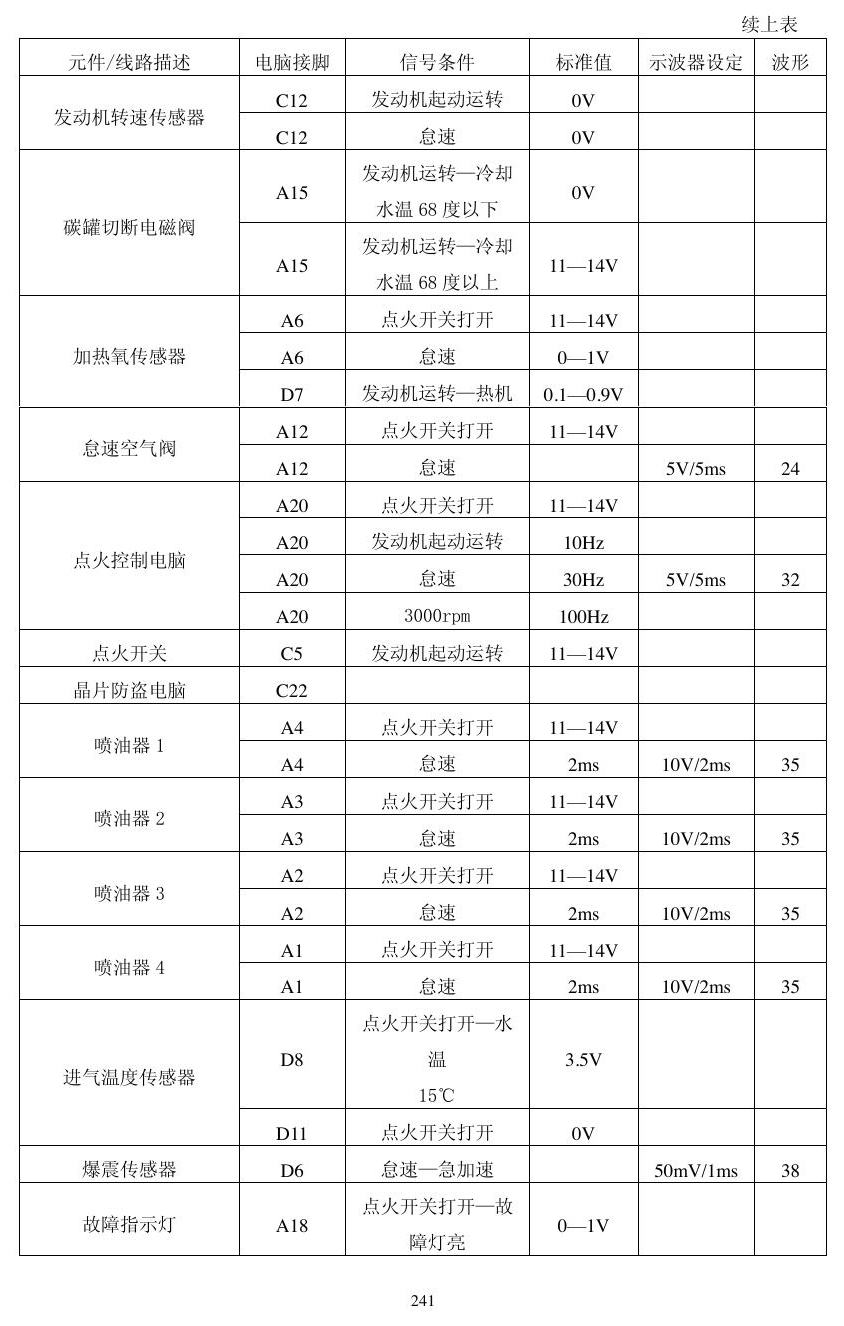

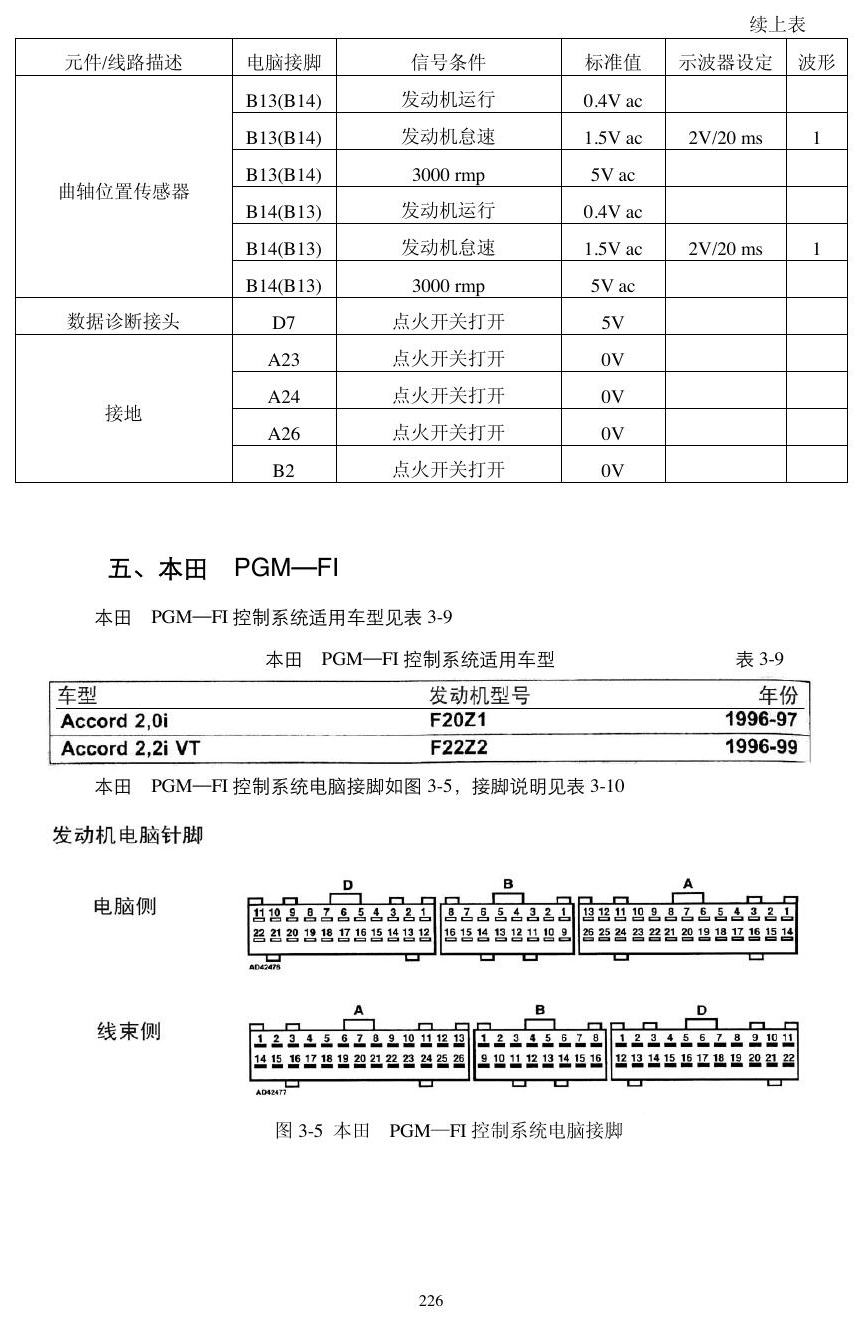

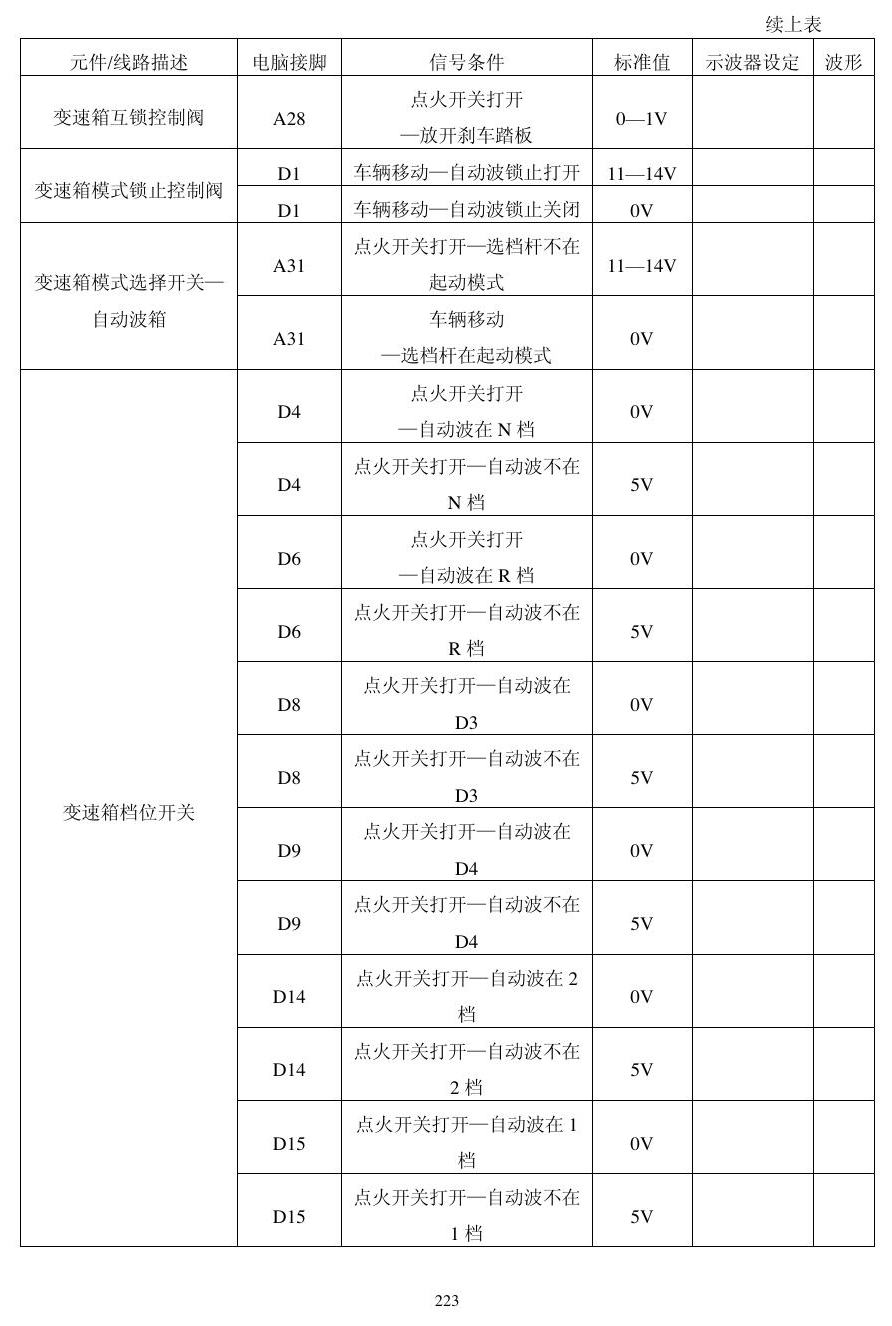

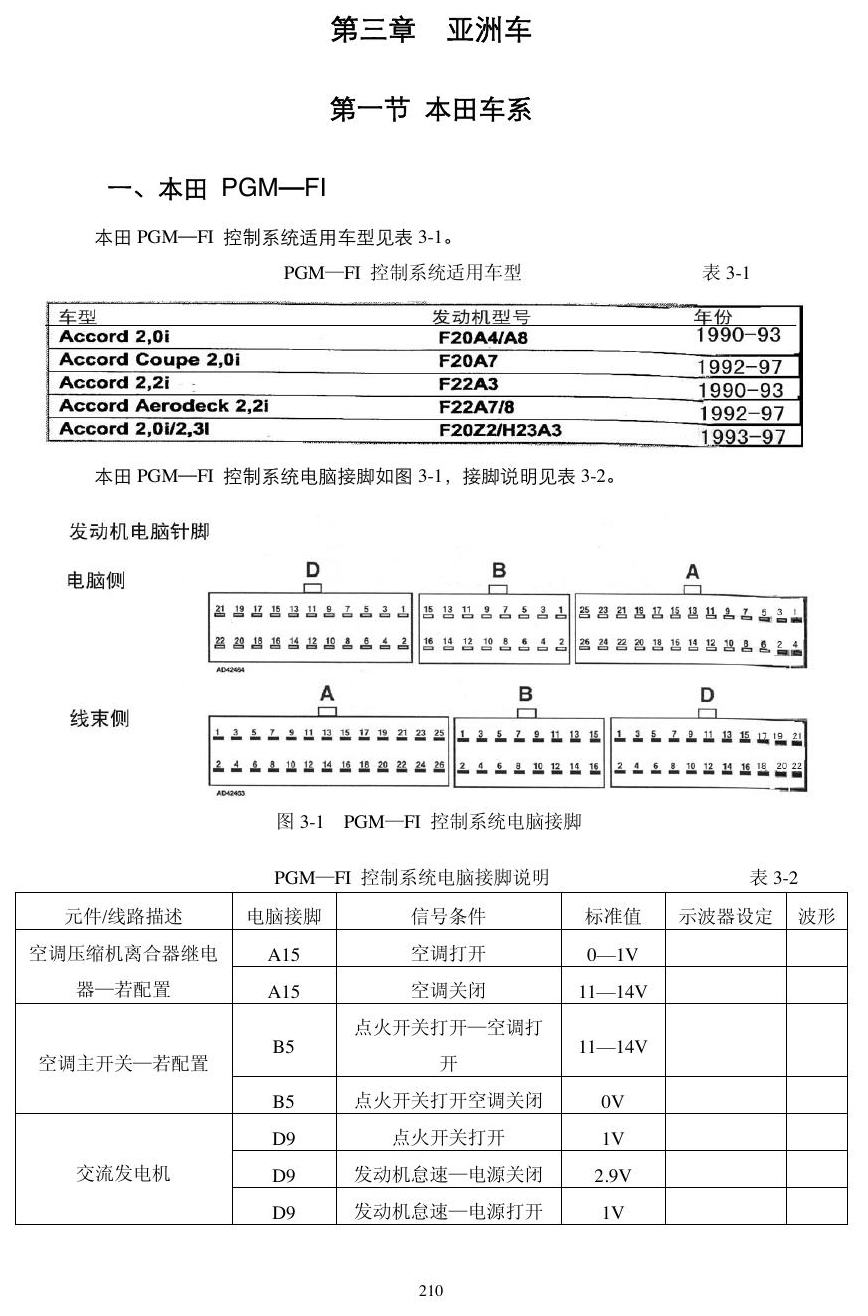

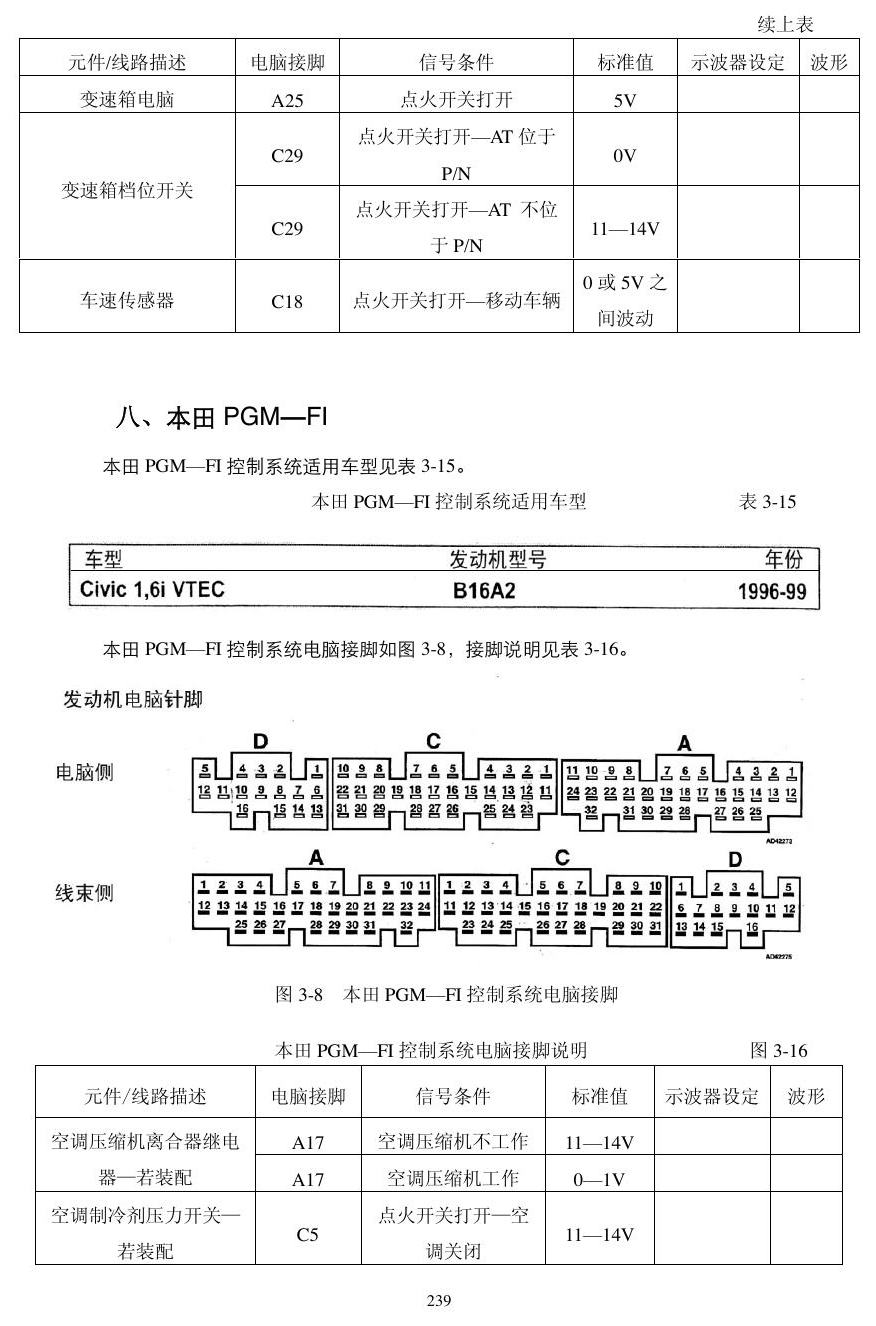

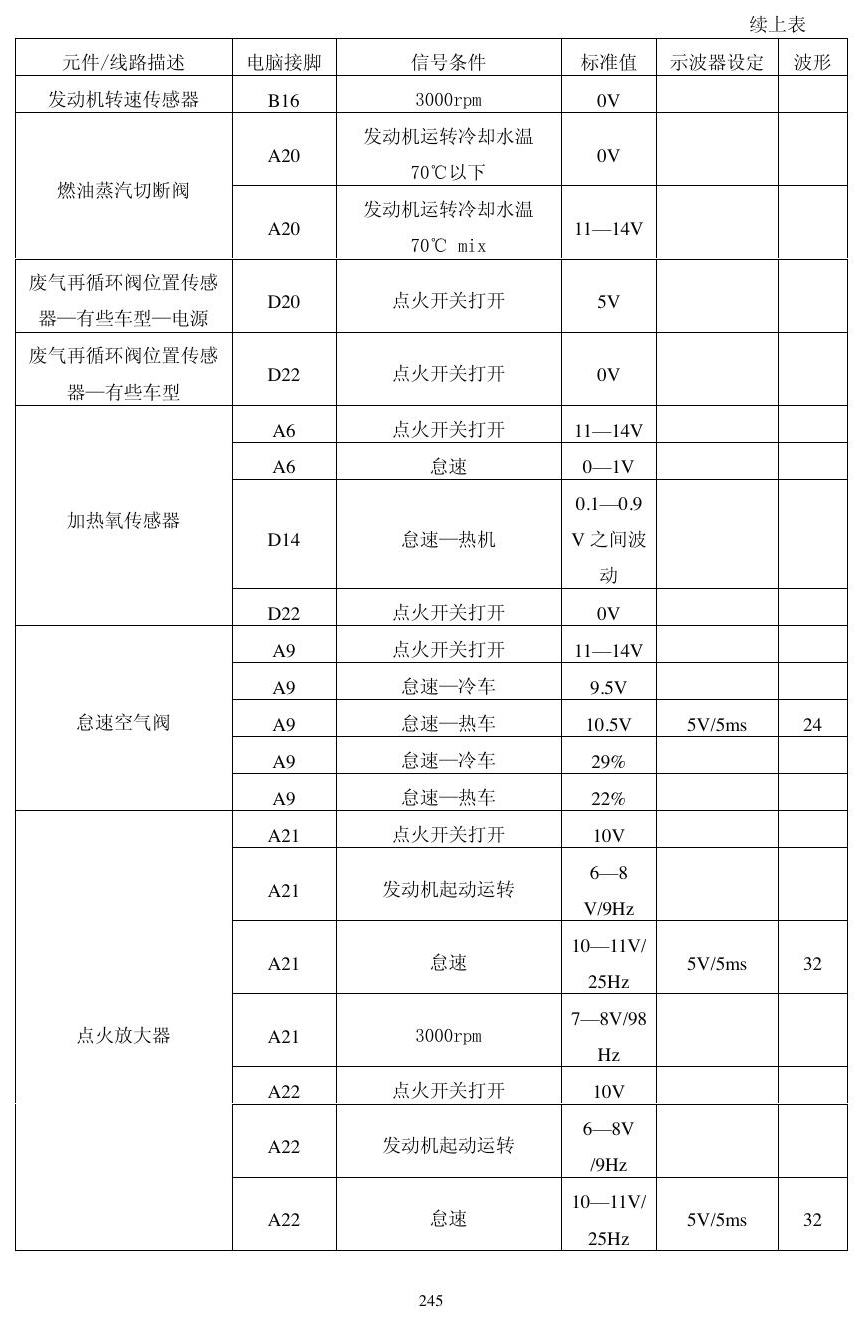

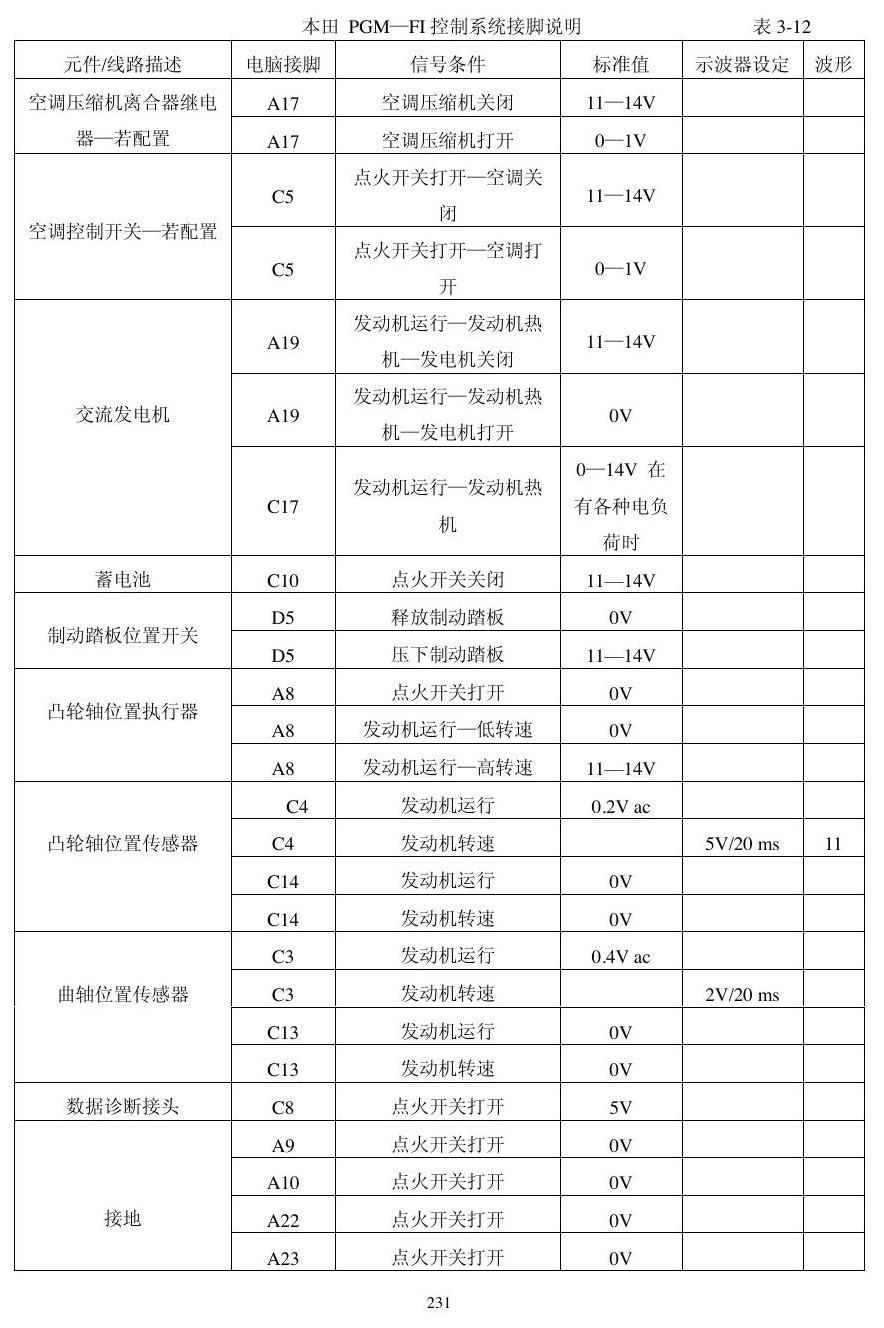

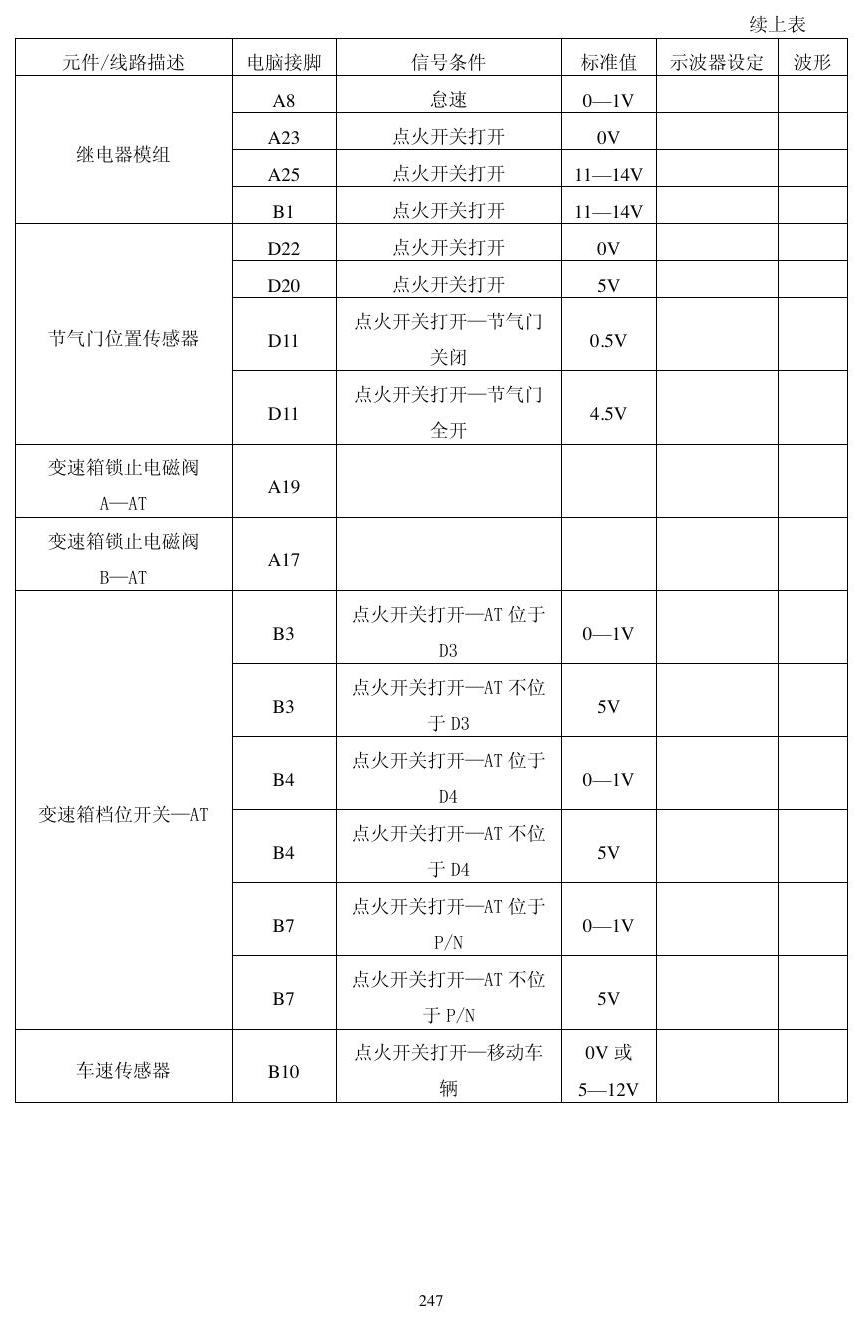

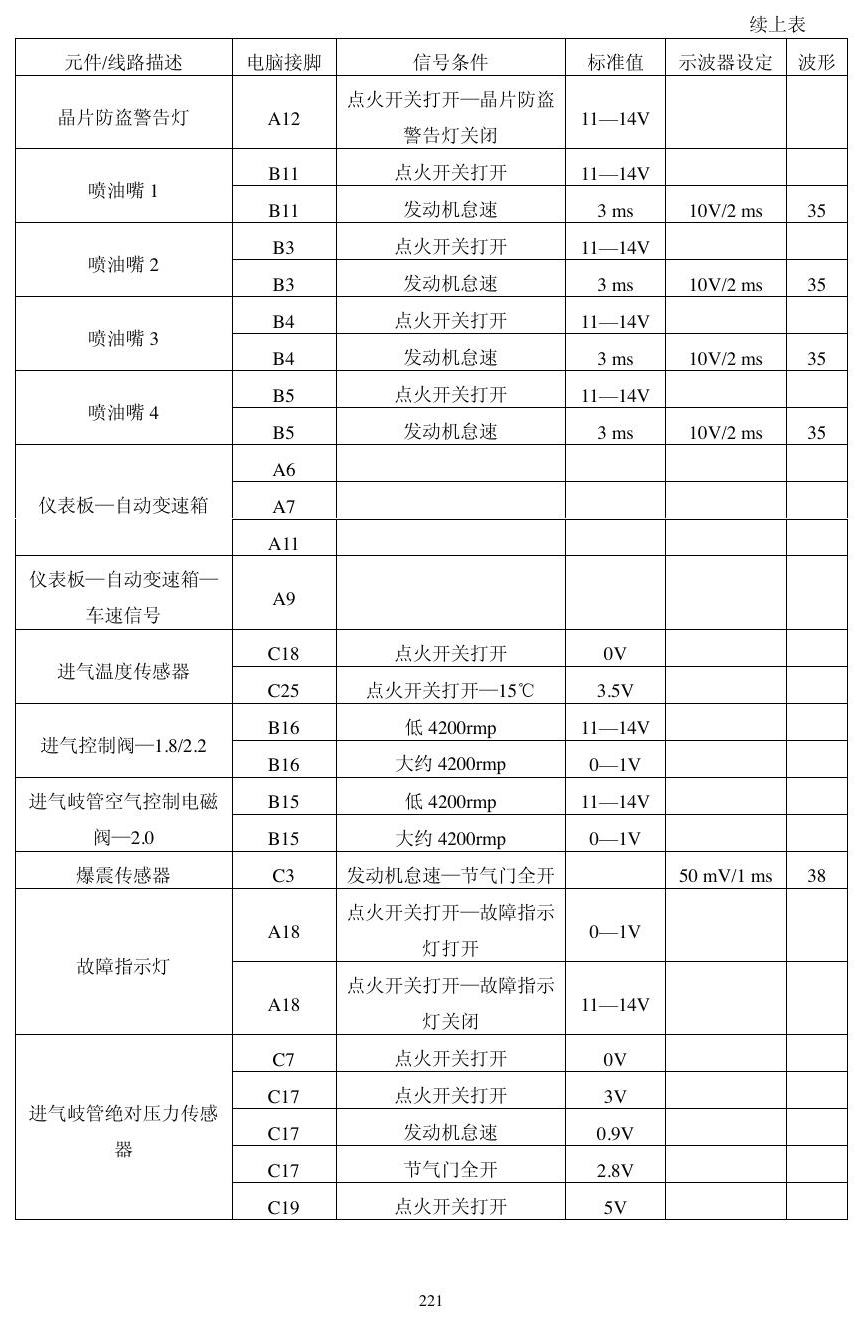

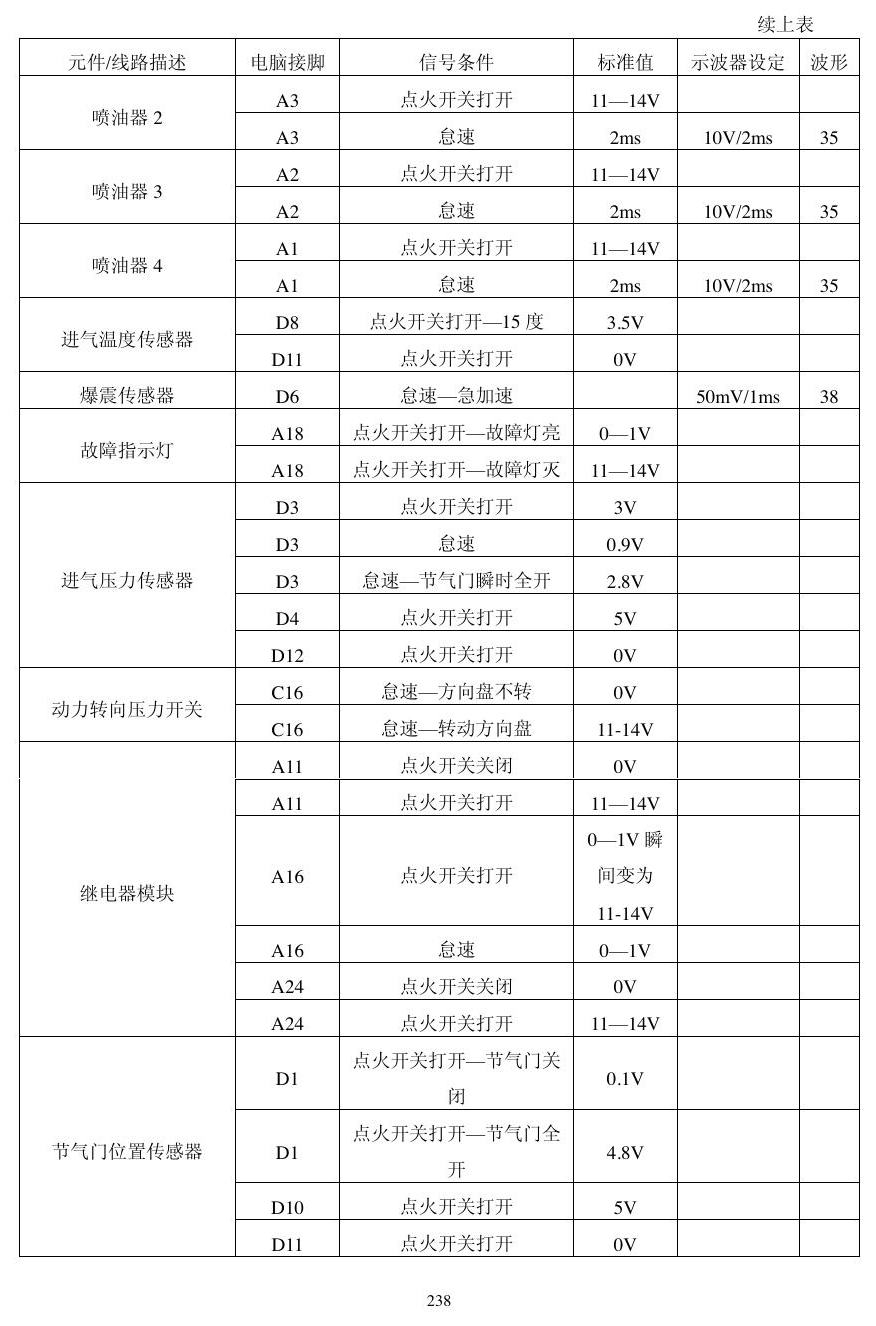

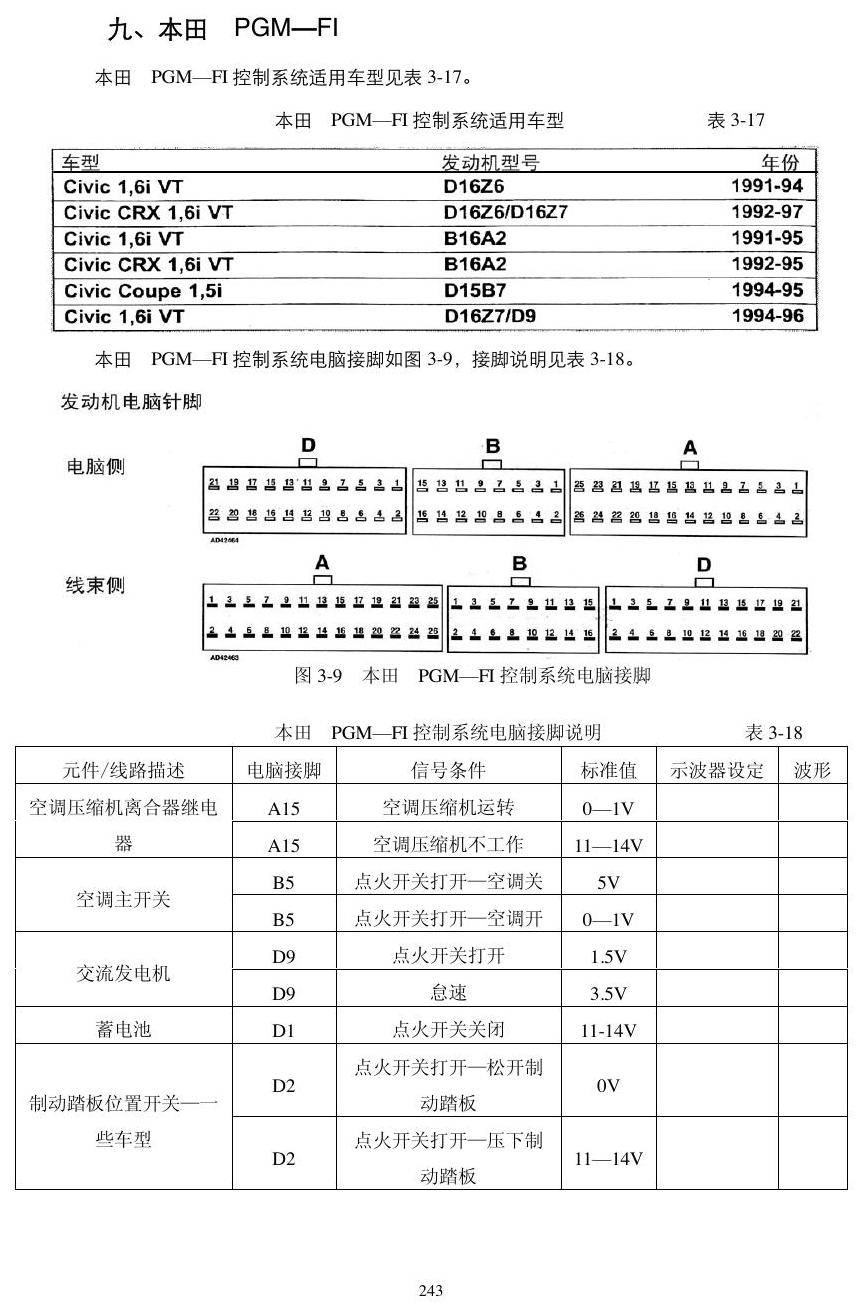

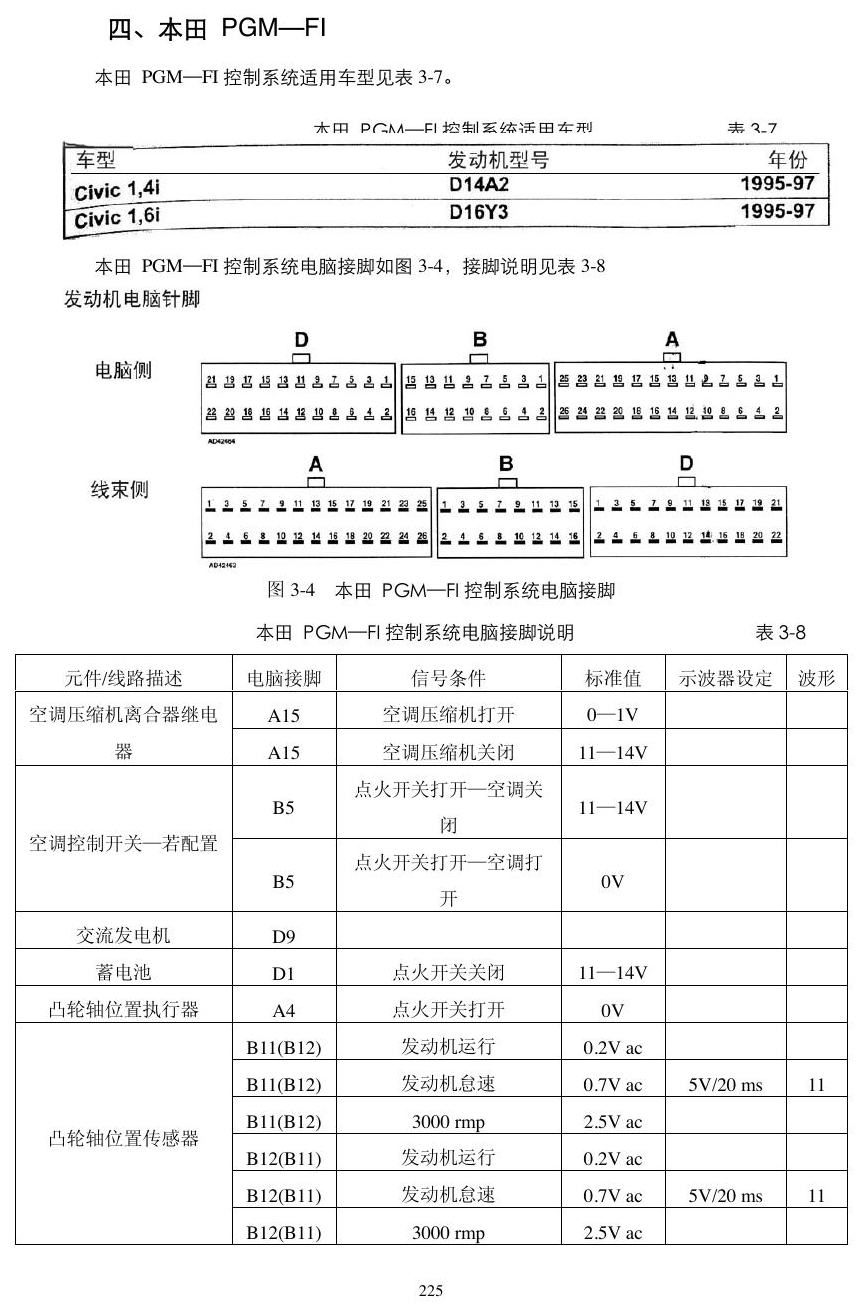

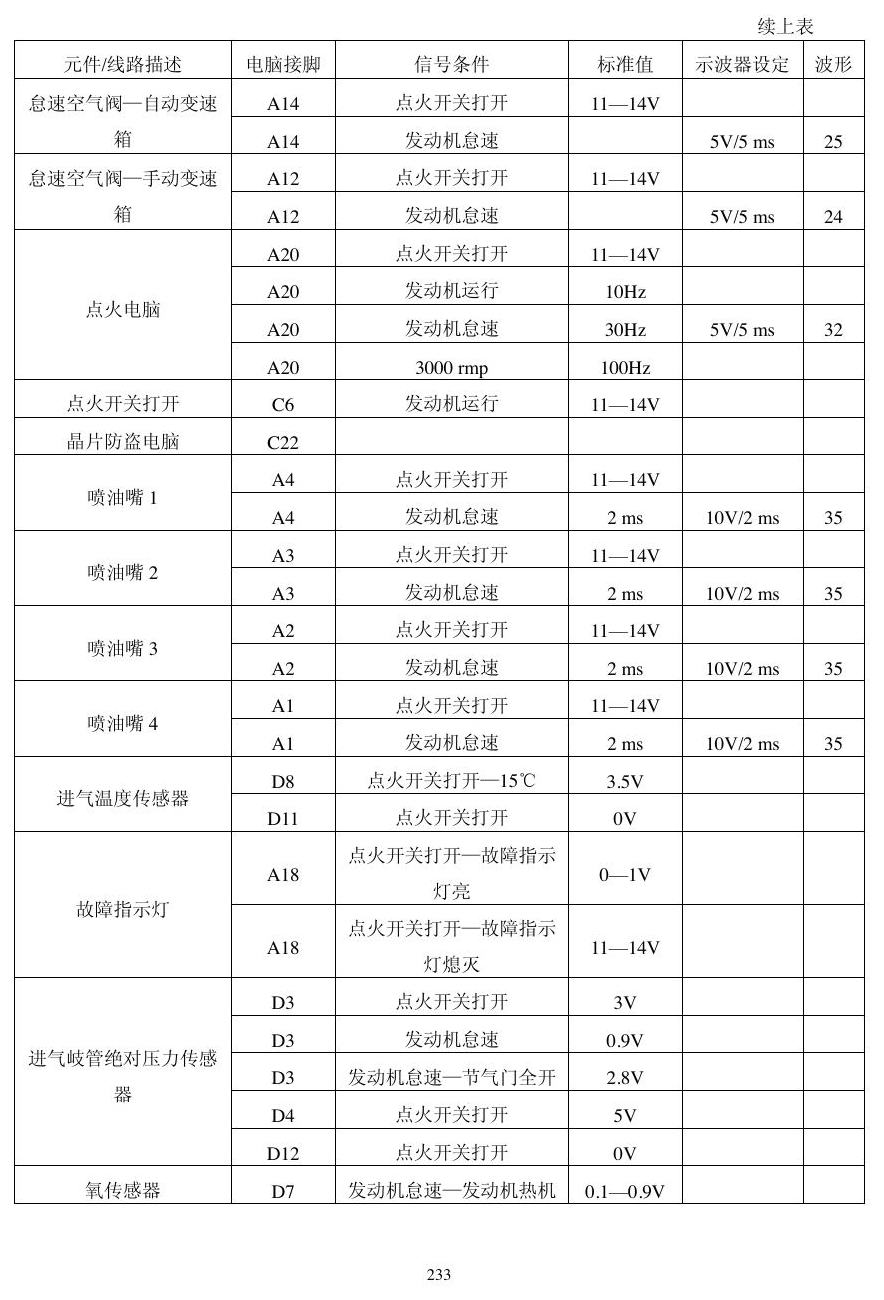

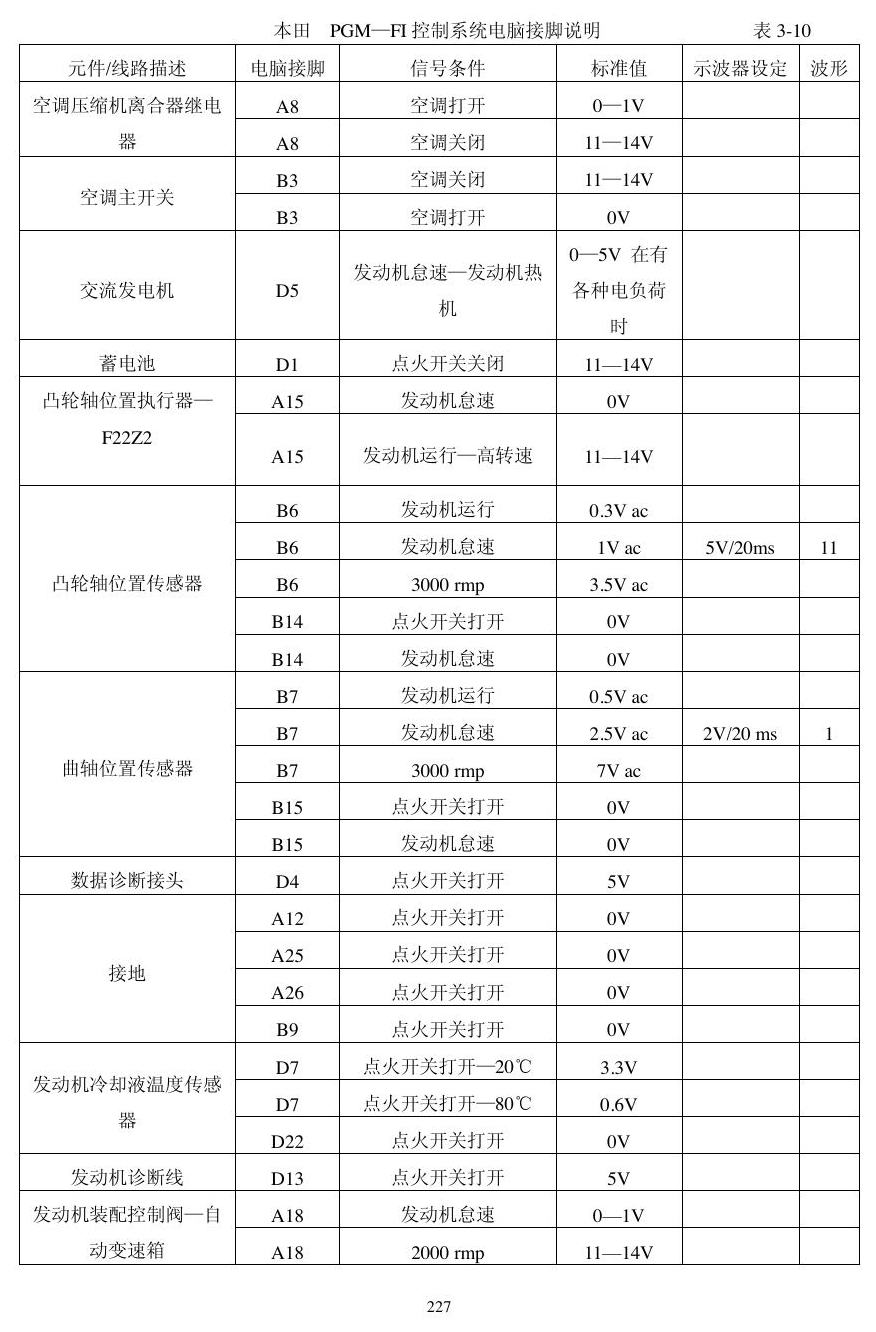

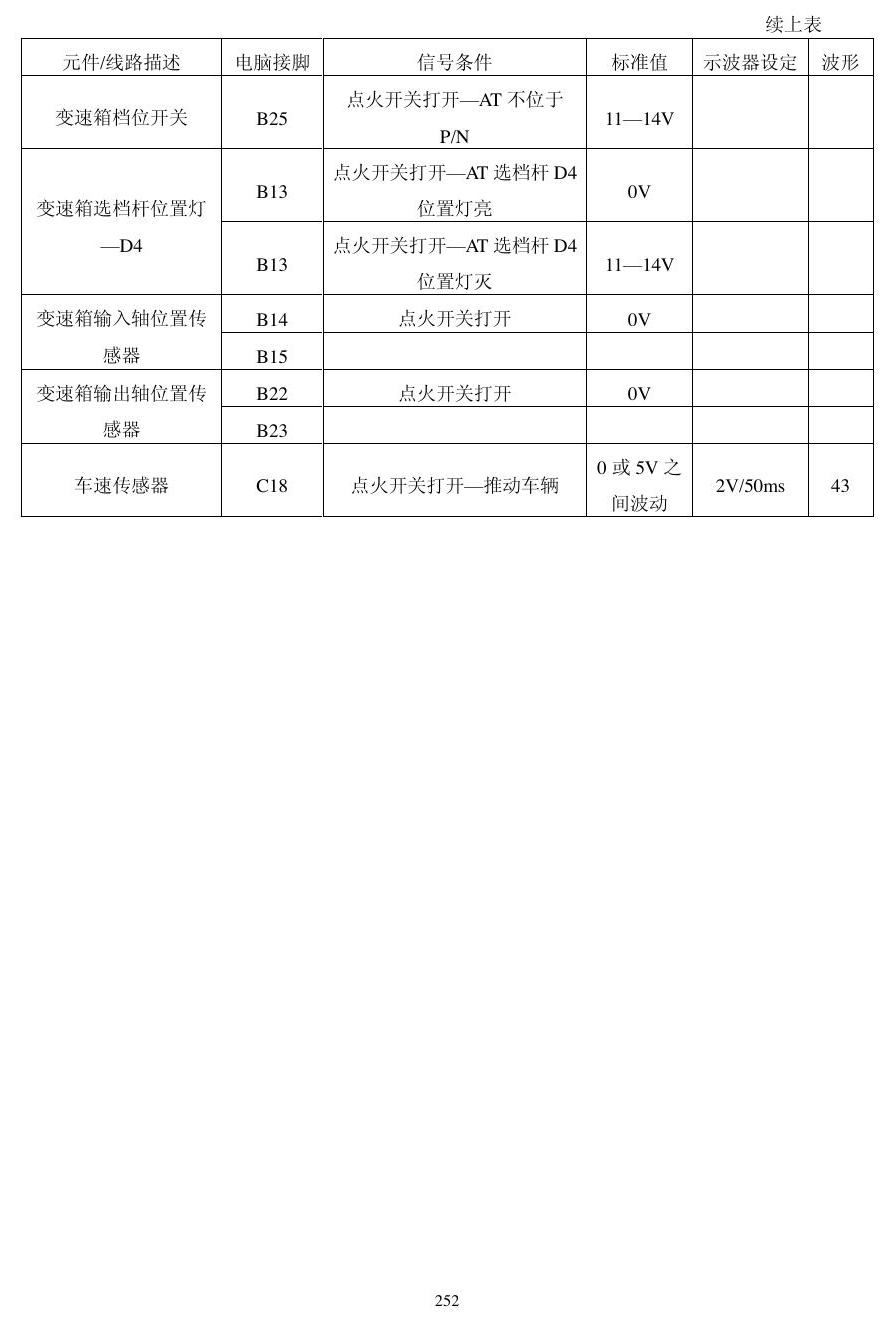

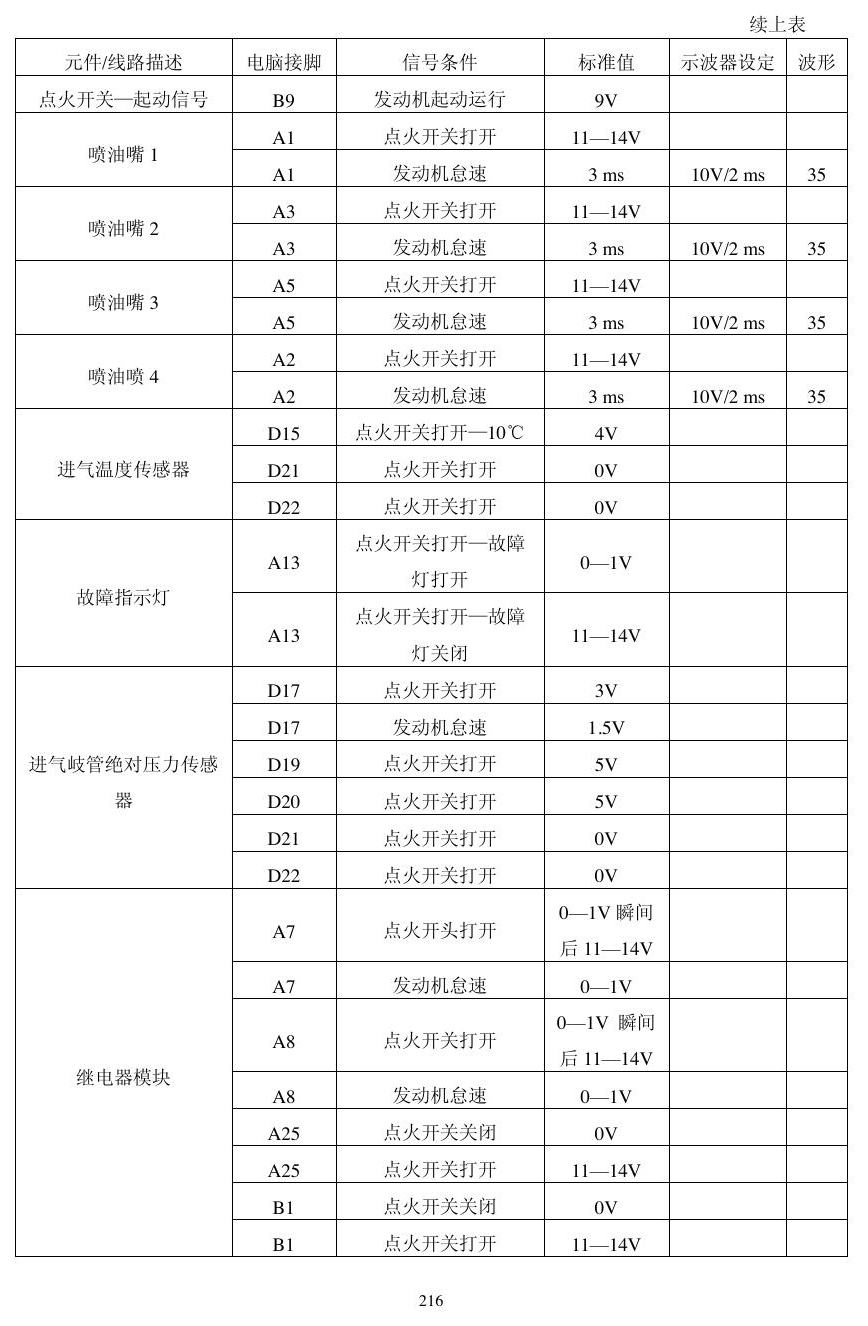

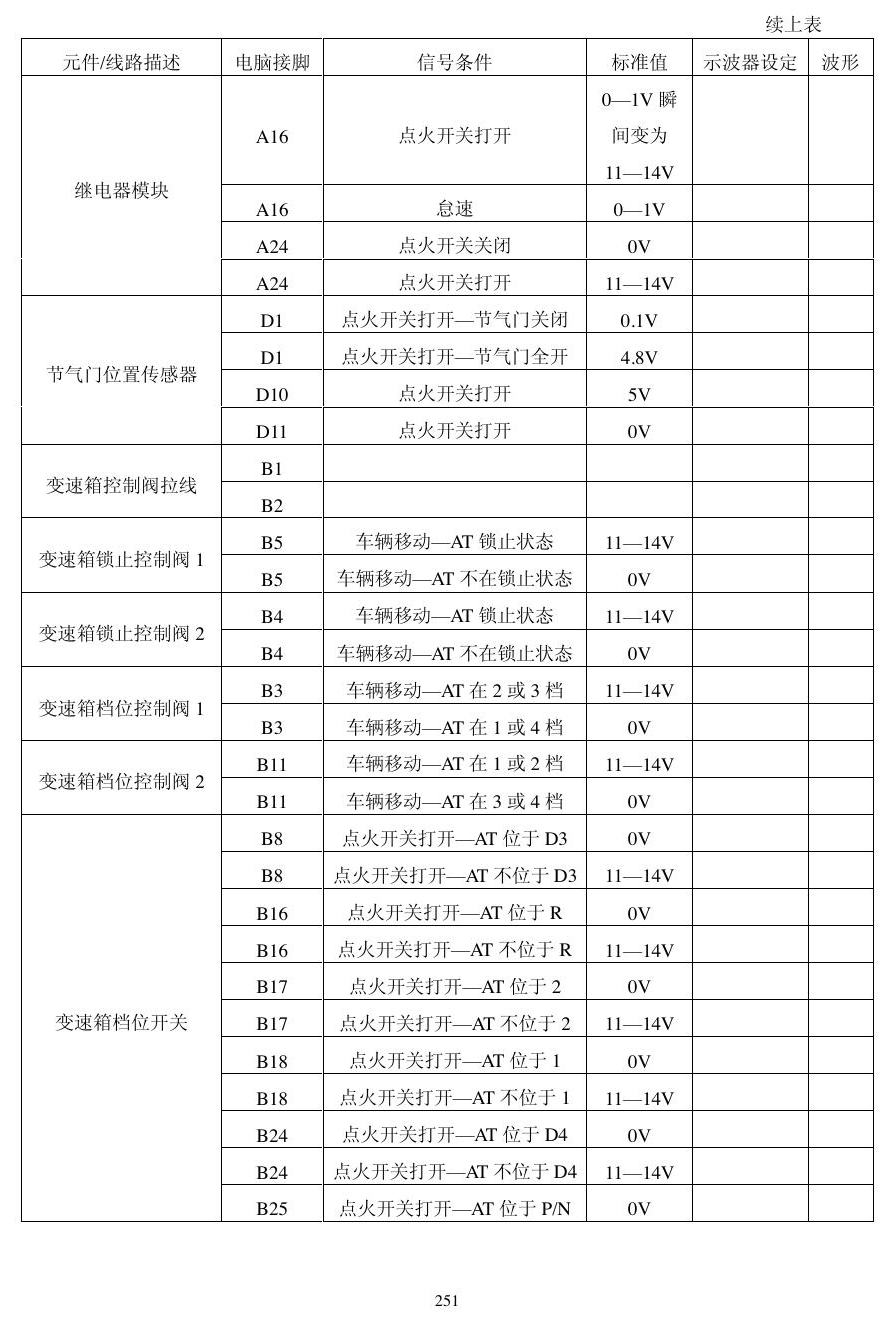

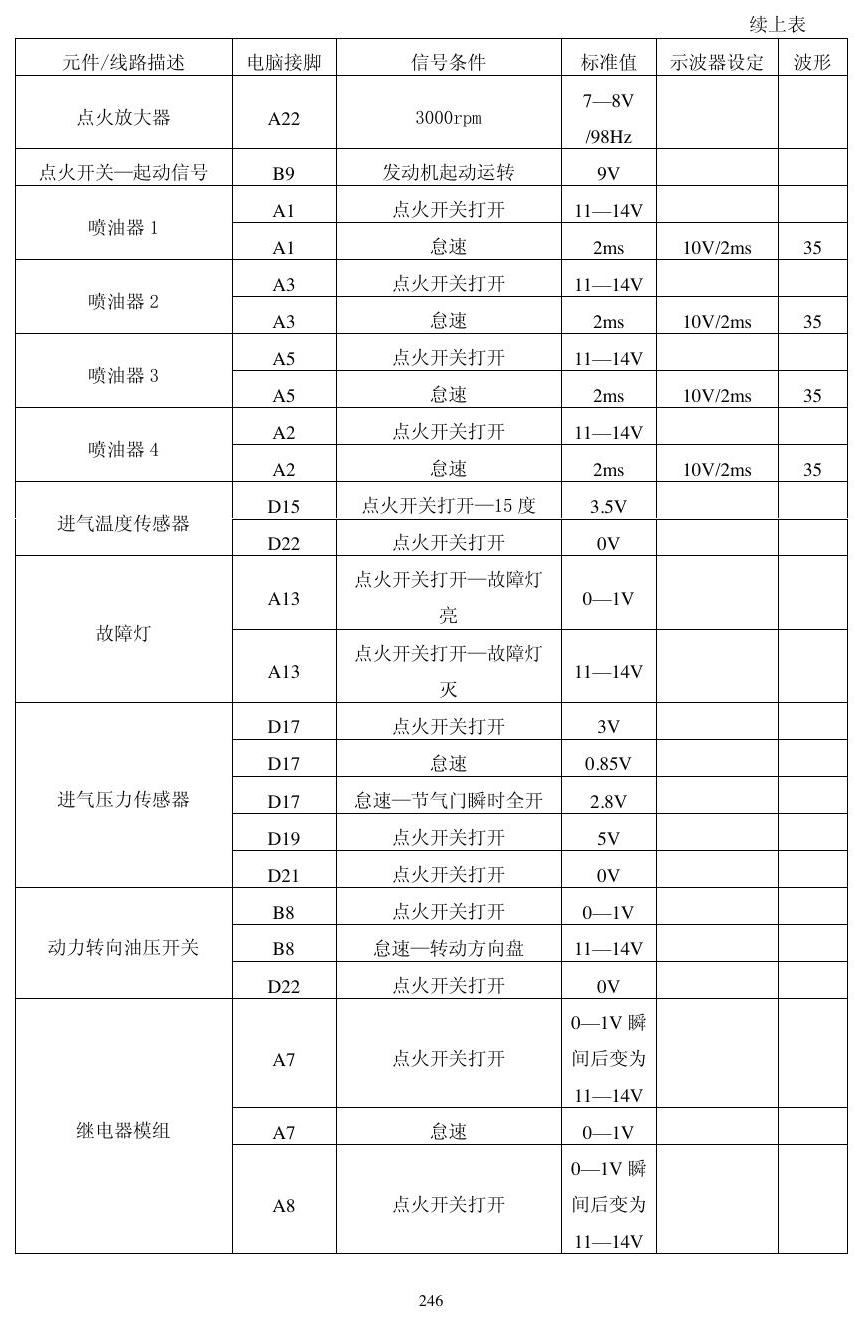

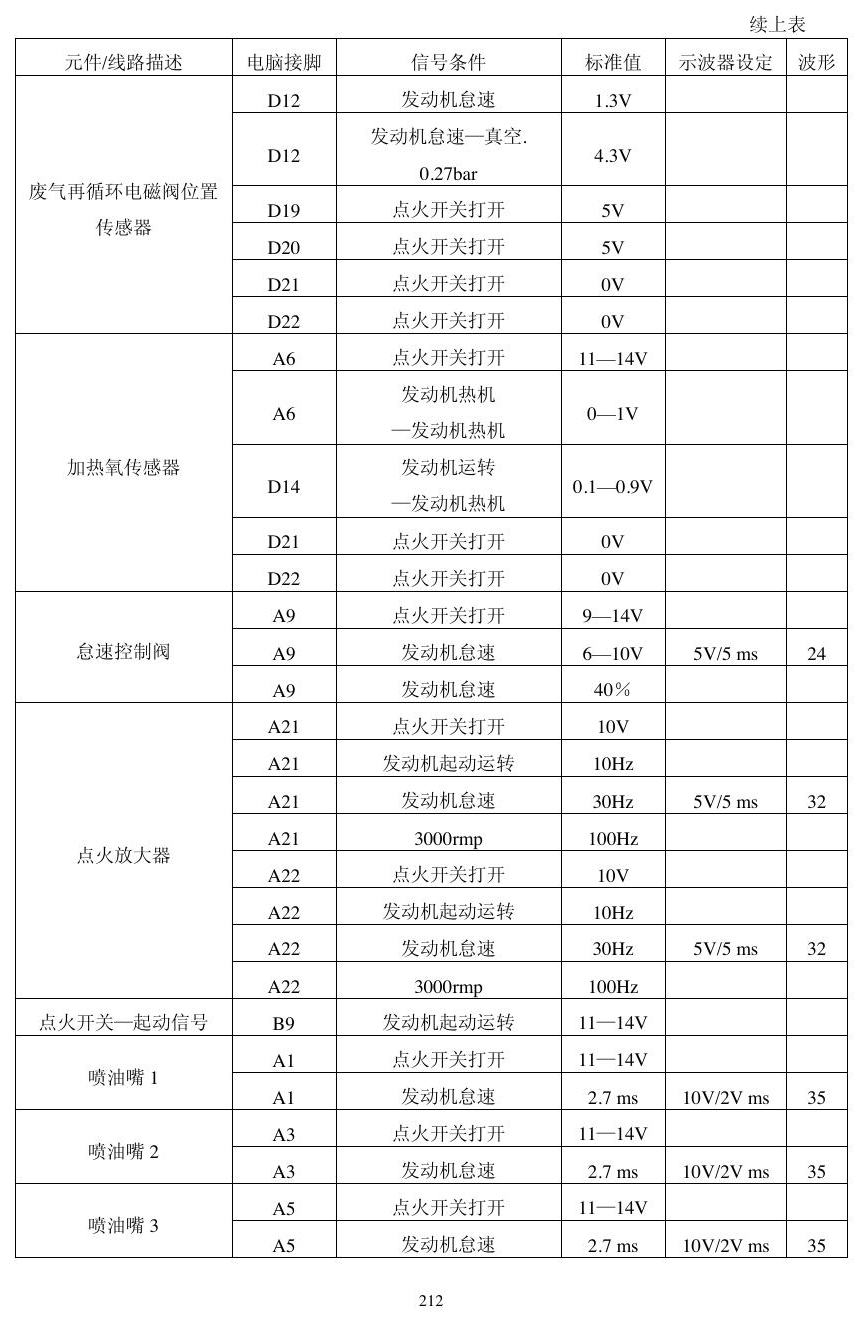

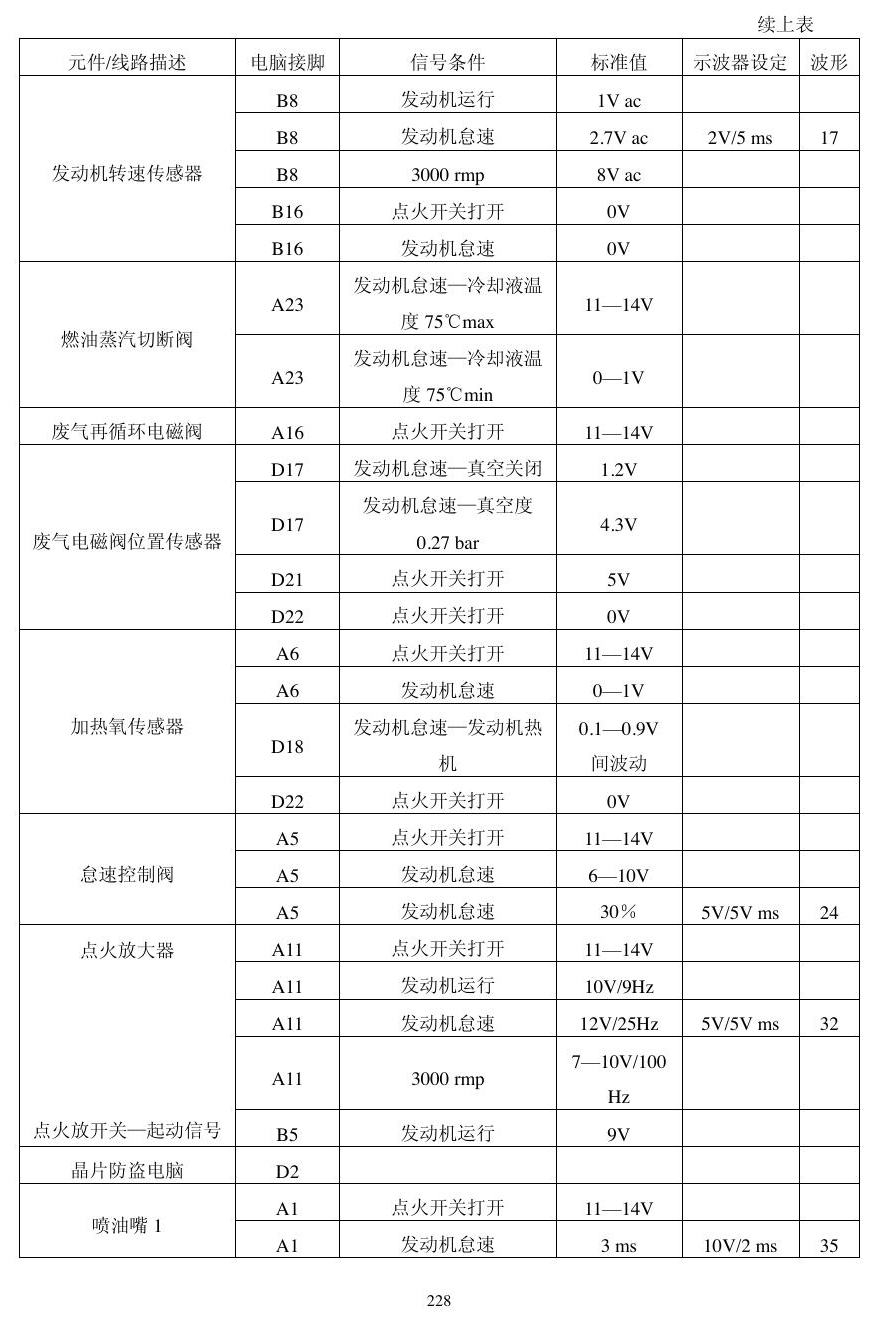

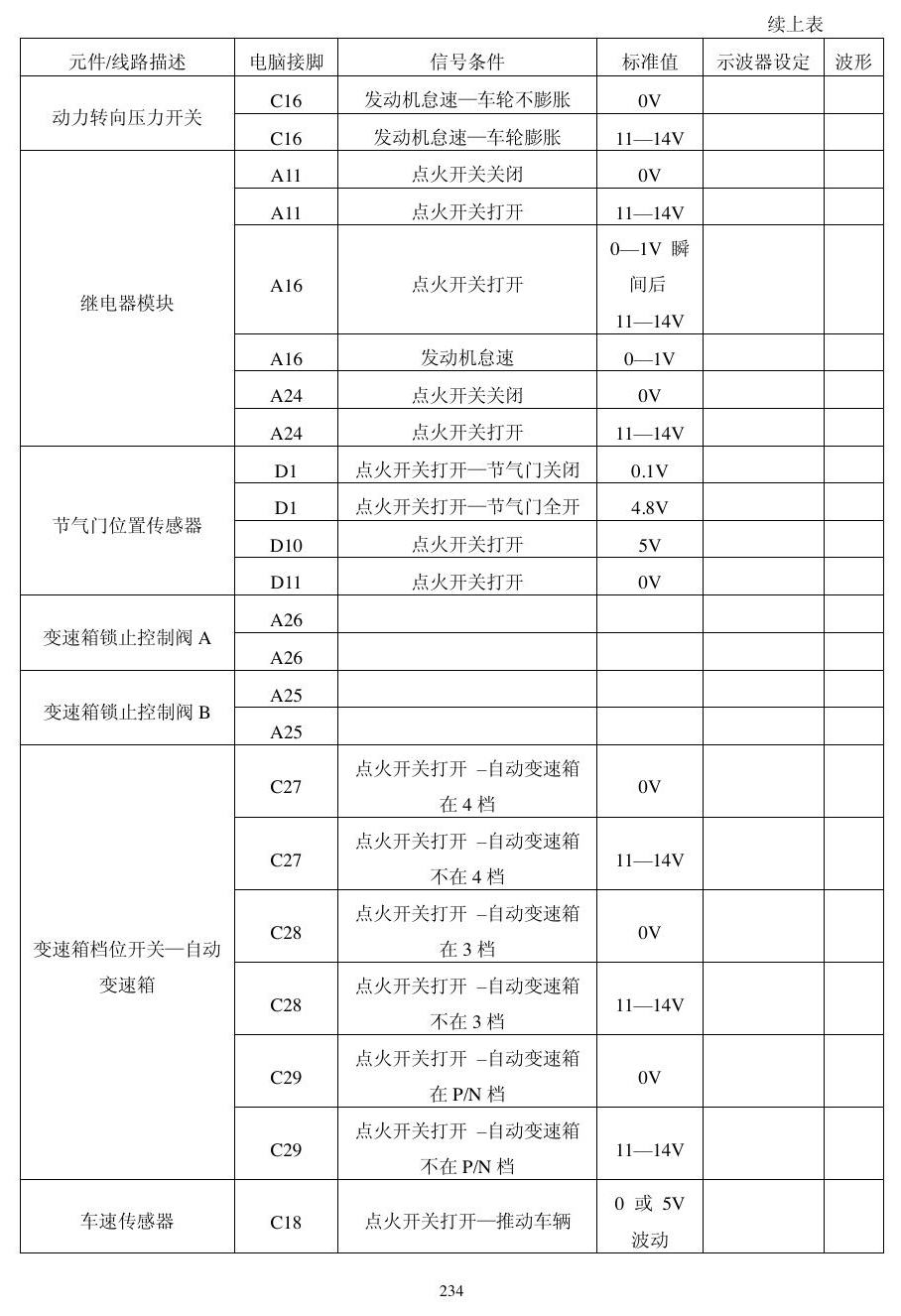

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第1页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第2页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第3页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第4页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第5页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第6页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第7页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第8页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第9页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第10页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第11页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第12页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第13页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第14页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第15页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第16页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第17页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第18页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第19页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第20页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第21页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第22页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第23页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第24页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第25页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第26页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第27页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第28页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第29页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第30页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第31页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第32页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第33页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第34页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第35页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第36页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第37页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第38页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第39页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第40页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第41页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第42页

本田动力模块资料端子图 — 本田动力模块资料端子图原始资料第43页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
