奔驰后翼子板/后车门/纵梁区域内有石击损伤 (Refer to GI72.12-P-038263)：LI72.12-P-059458

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

石击造成的漆层结构损伤

附件

文件 描述

况

二、原通告列出的可能原因

有各种原因，例如调节车门之间的距离/车门至翼子板、轮胎的距离，半档组负荷过高等

三、检查与补救步骤

客户投诉时检查左右两侧相应区域。

的漆层

防石击保护膜

3. 沿 Y 轴方向调节车门

前车门 AR 72.10-P-0550GZ

后车门 AR 72.12-P-0650GZ

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A1646980178 轮罩膜 1 ML X

A1646980278 轮罩膜 1 ML X

A1646980578 左侧车门保护膜 1 ML X

A1646980678 右侧车门保护膜 1 ML X

A1646980778 轮罩膜 1 GL X

A1646980878 轮罩膜 1 GL X

A1646981378 左侧车门保护膜 1 GL X

A1646981478 右侧车门保护膜 1 GL X

操作号与损坏代码

容 时间 损坏代码 提示

98153 K9

98253 K9

98154 K9

98254 K9

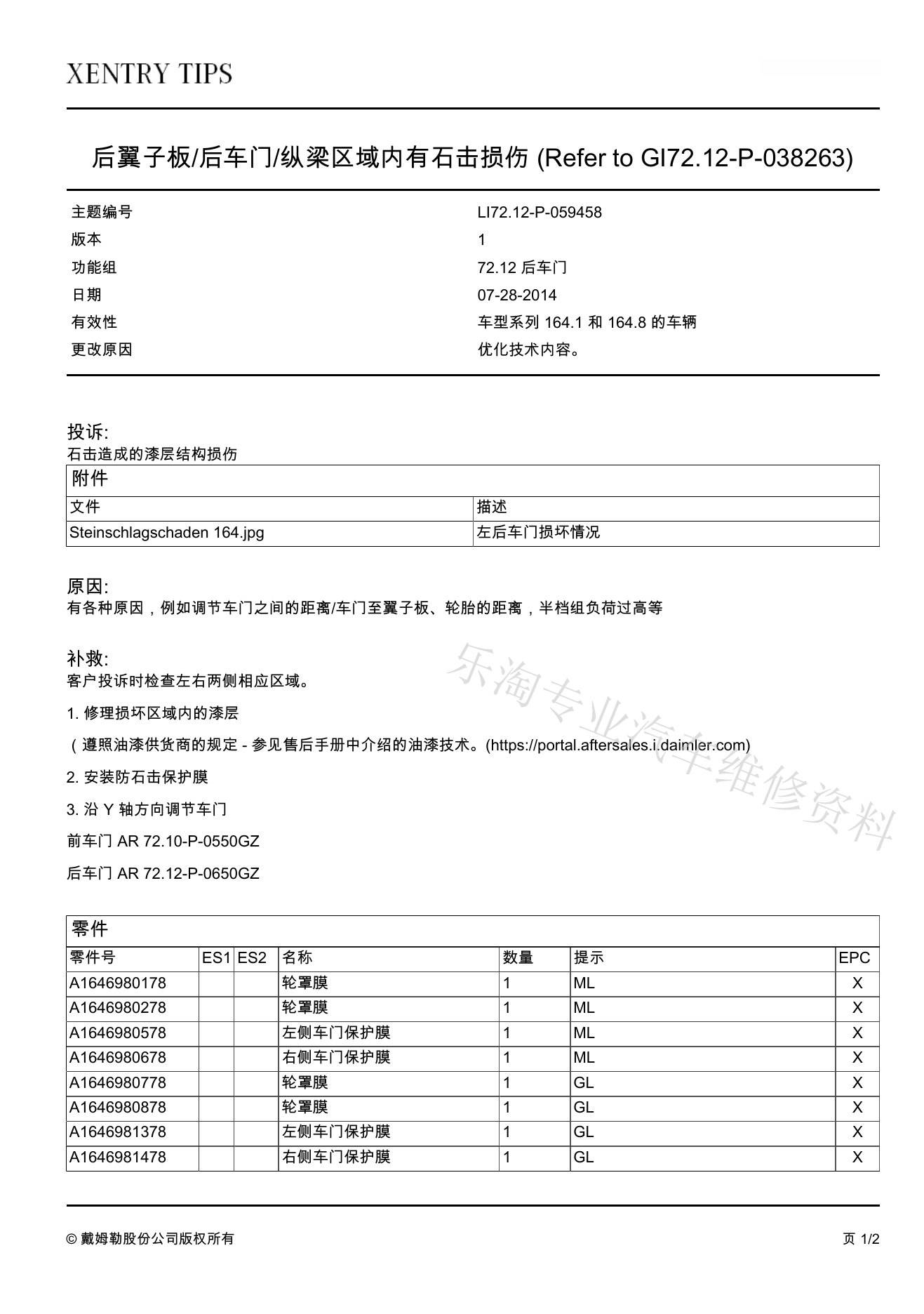

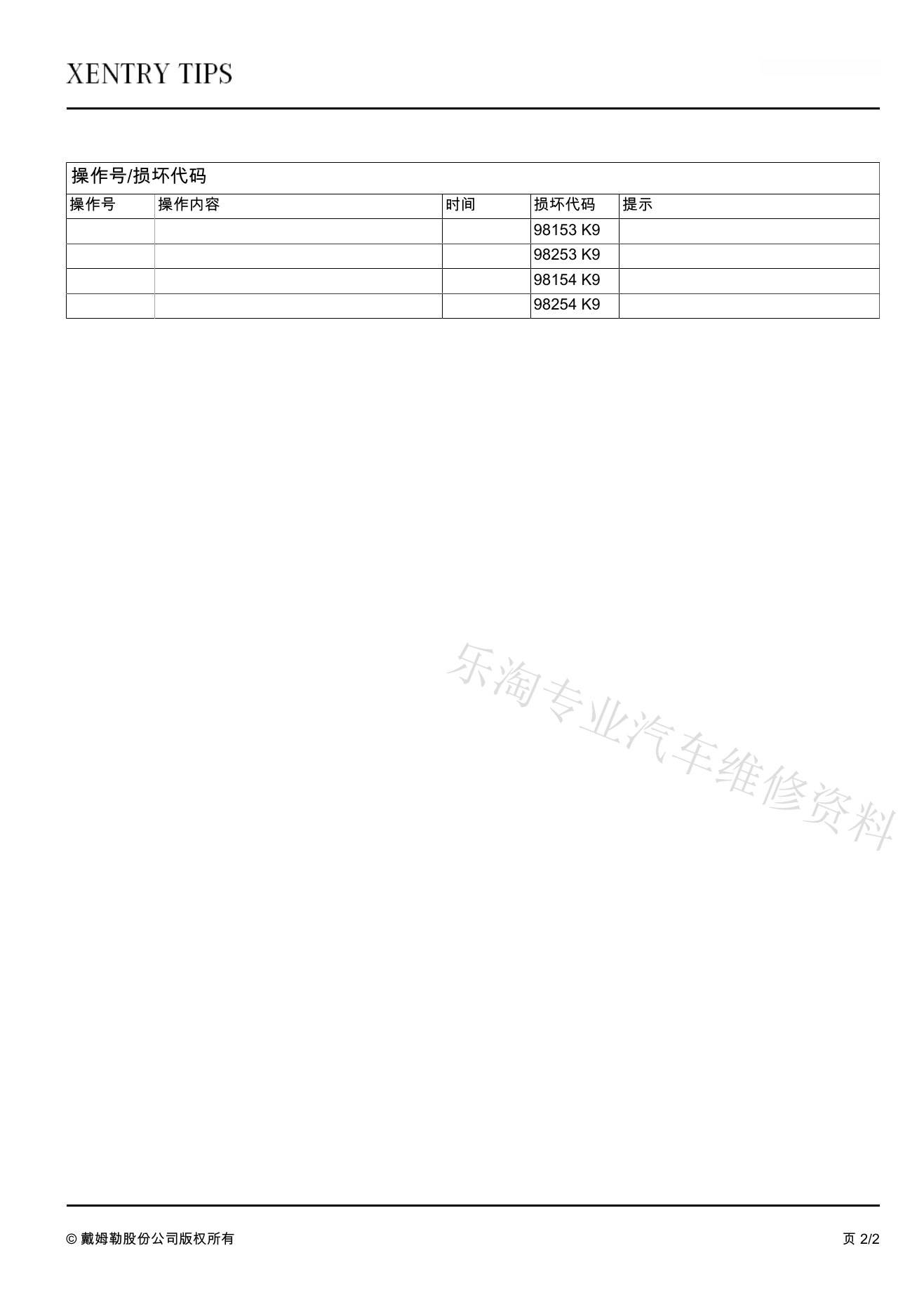

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
