本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI82.61-P-061321，版本1 |
|---|---|
| 功能组 | 82.61 自动导航系统（APS），APS音频30 |
| 日期 | 2015-05-07 |
| 适用范围 | 型号 117、156、166、172、176、204、207、212、218、242、246， 带 Becker MAP PILOT 导航系统/代码 509 或 Becker MAP PILOT 导航系统适配装置/代码 508 |
一、故障现象与投诉条件
图片）：
- 在音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A40/8) 上显示约 3 秒的“正在激活导航。请稍候...”。
- 在此期间导航模块 (A2/30) 正常运行。并不会复位。将在同一位置上继续显示。
提示：可能涉及各代 Becker MAP PILOT。
附件
文件 描述
Reset_3s.jpg 3 秒复位 - 3 seconds Reset
二、原通告列出的可能原因
三、检查与补救步骤
所需的软件版本自 03/2015 版 XENTRY 起可用。
提示：
- 自该软件版本起取消低压差分信号连接的重新初始化。
- 暂时会导致音频/驾驶室管理及数据系统 (COMAND) (A40/8) 显示屏中显示错误或显示为黑色（最多为 1 秒）。因为
四、零件、操作与WIS参考
操作号与损坏代码
容 时间 损坏代码 提示
54-0650 保持蓄电池电压（在进行检查/诊断工作
时）
8280N 90 Becker MAP PILOT 软件版本
54-1011 进行快速测试 8280N 90 Becker MAP PILOT 软件版本
82-9905 进行收音机/COMAND 软件更新 8280N 90 Becker MAP PILOT 软件版本
WIS参考
MAP PILOT 导航模块的提示
MAP PILOT 的通常信息的投
诉
投诉

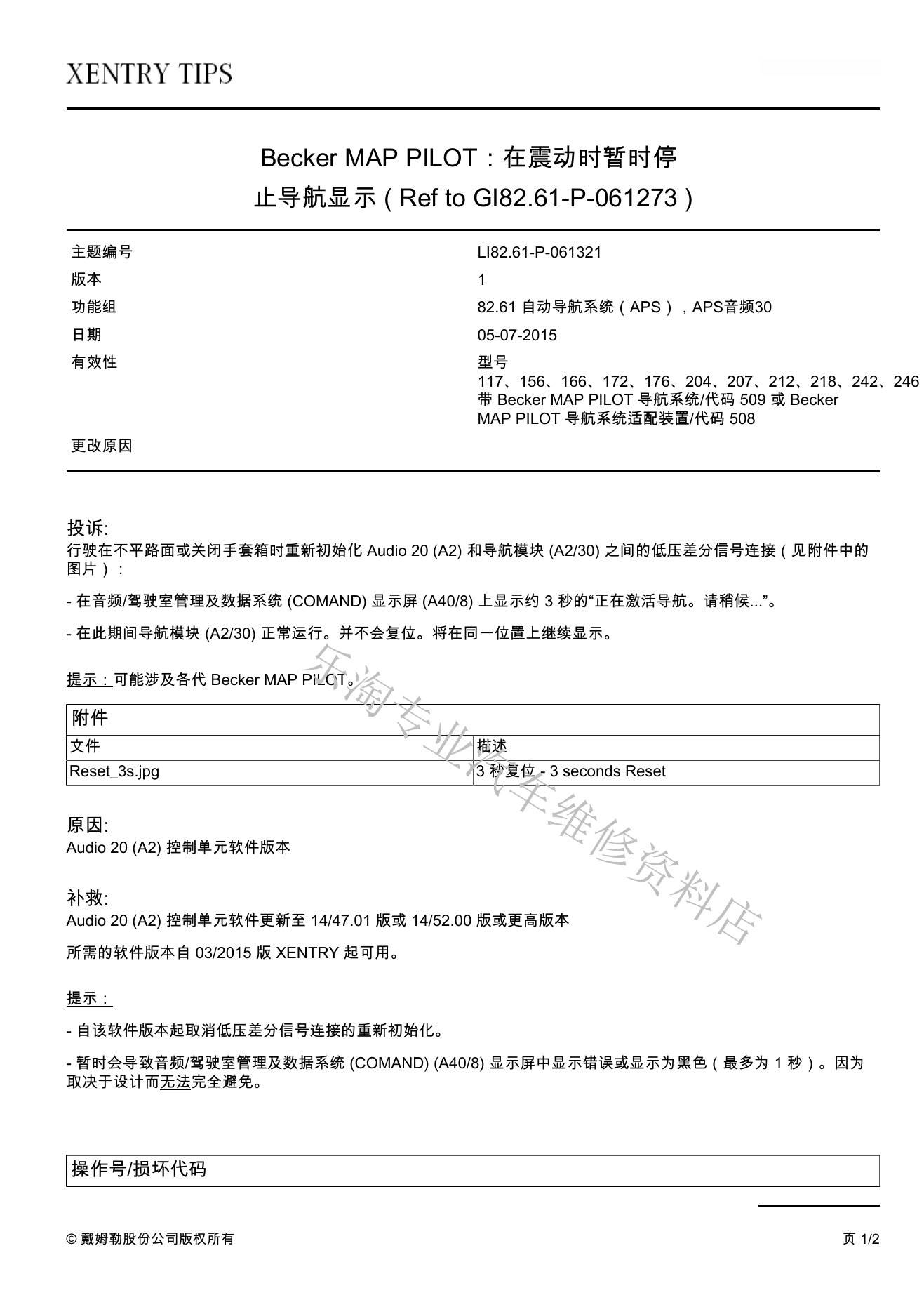

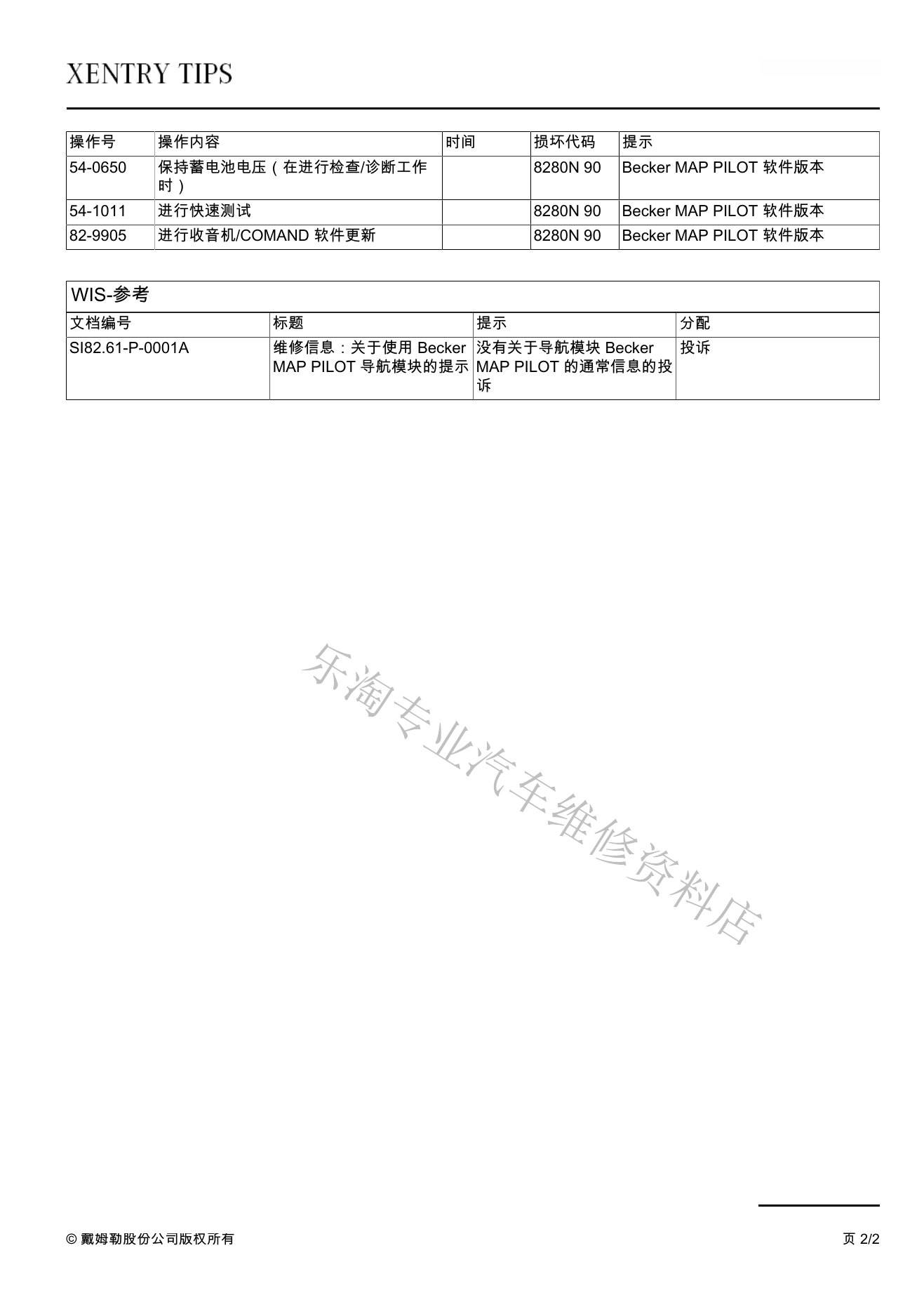

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
