奔驰X204 GLK仪表总成拆装：饰板释放、专用拉钩与插头锁止

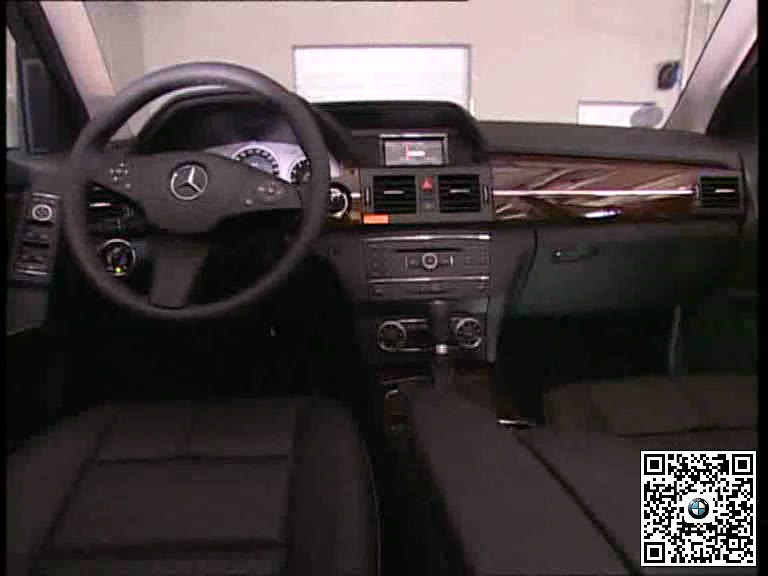

X204仪表总成嵌入仪表台驾驶员前方，拆卸时需要保护方向盘、仪表罩和透明面板。错误撬压容易划伤仪表或损坏安装卡位。

维修前关闭点火开关并等待车辆网络休眠。若需要更换仪表，应先确认防盗、里程和编码相关维修要求。

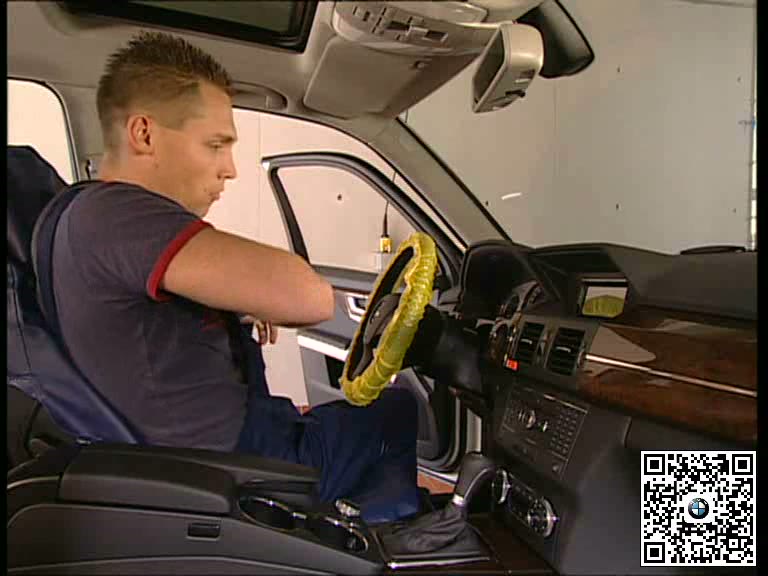

一、保护方向盘和仪表区域

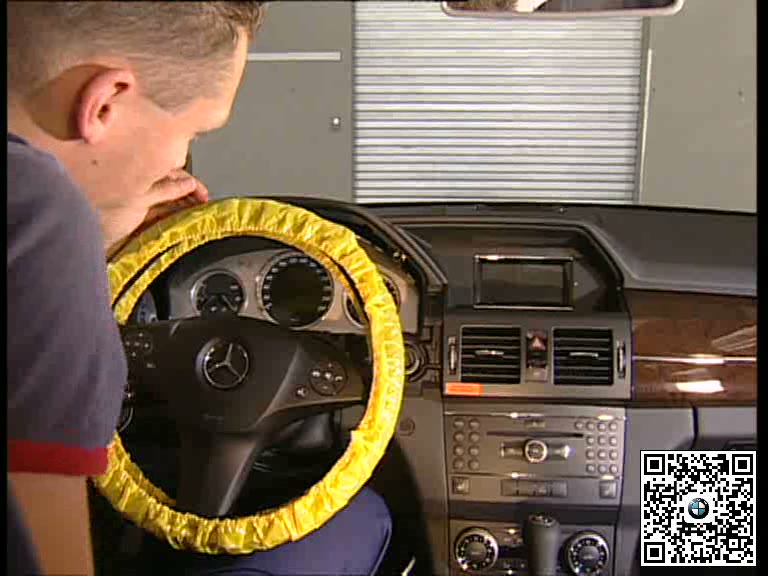

调整方向盘和座椅以获得操作空间，用洁净软布覆盖方向盘及相邻饰面。检查仪表周围固定方式，不能在透明面板上施力。

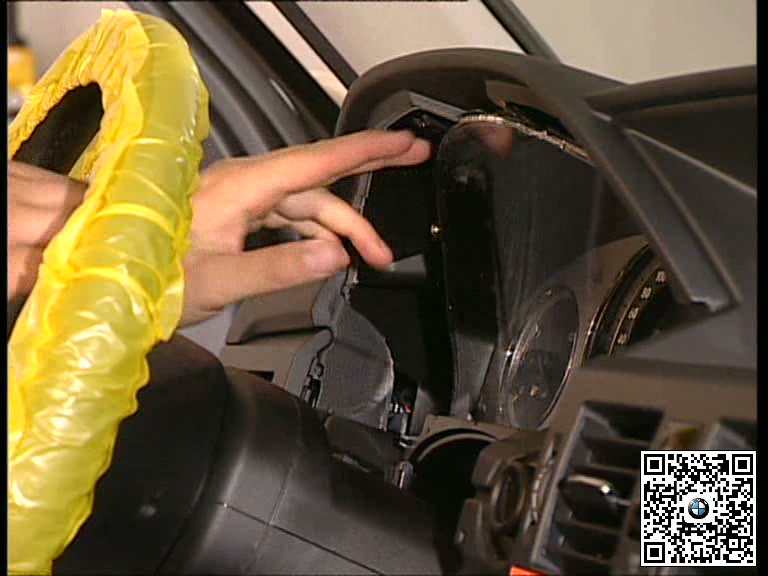

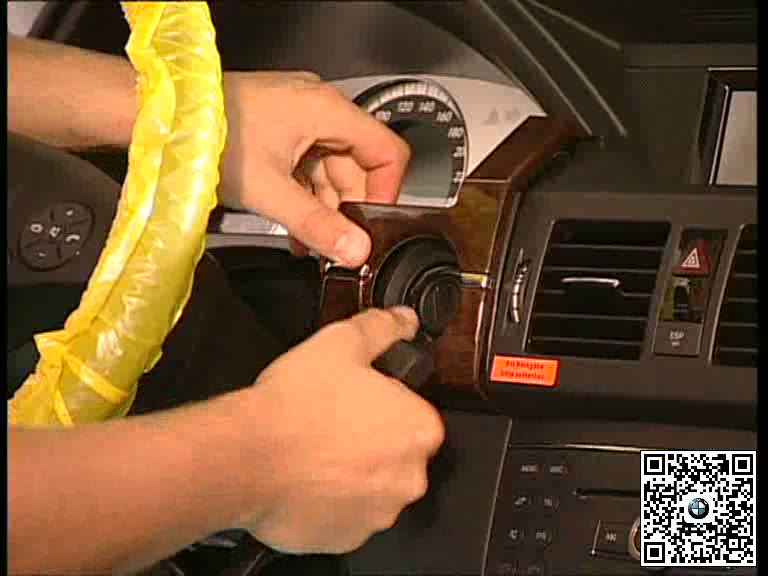

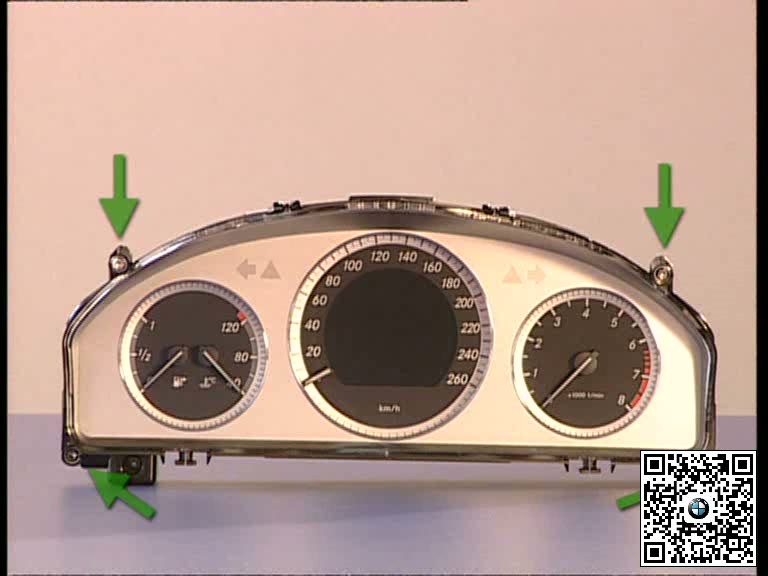

二、释放仪表周边固定结构

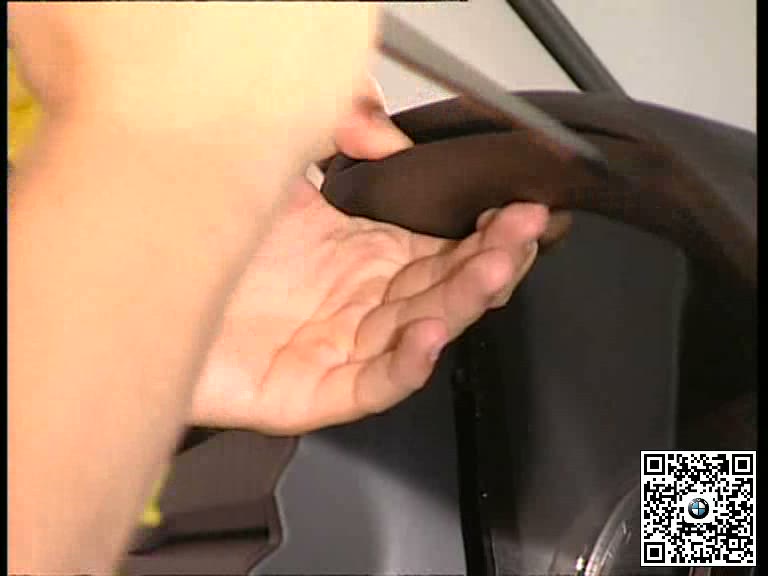

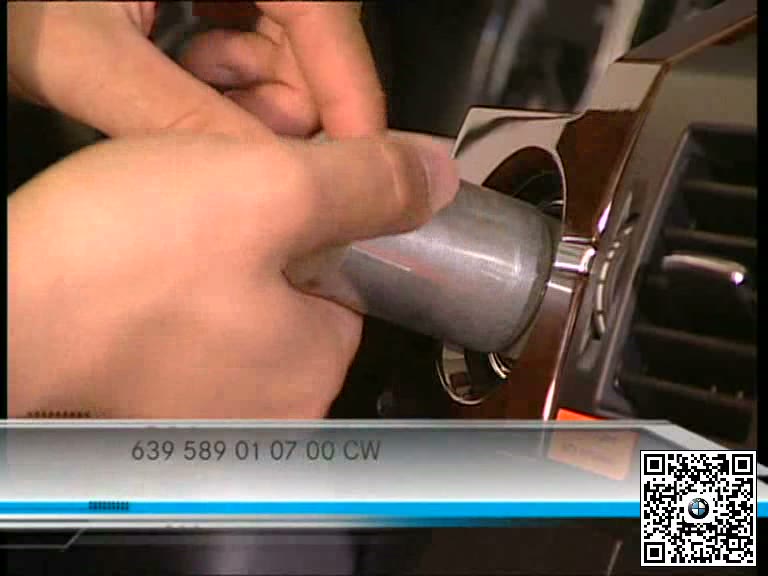

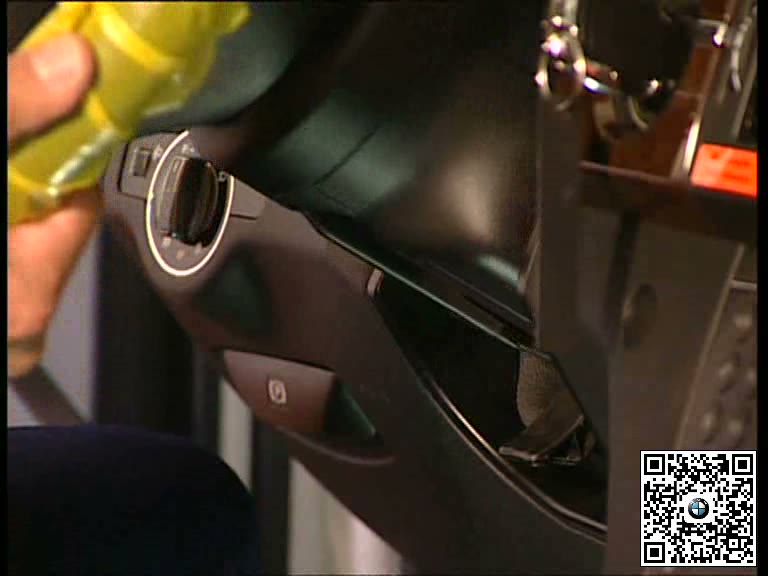

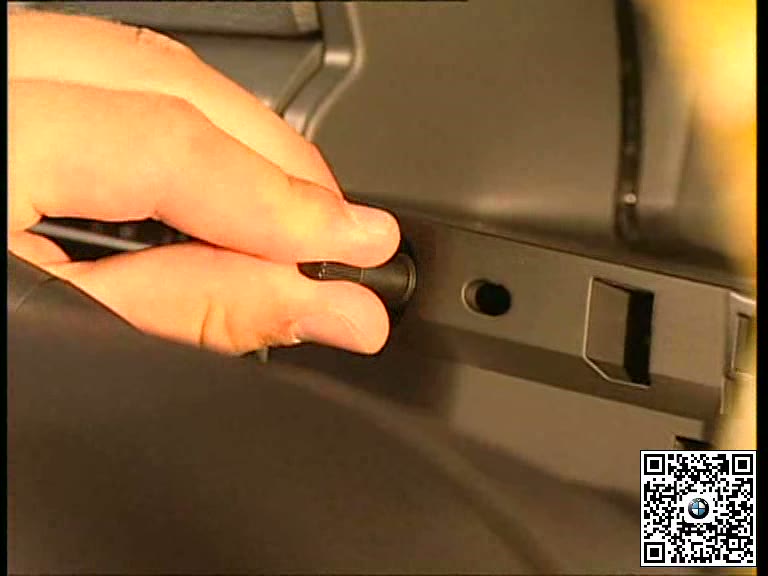

从规定位置释放仪表周边饰件或固定点，使用匹配的拉钩或拆卸工具，使左右两侧均匀受力。

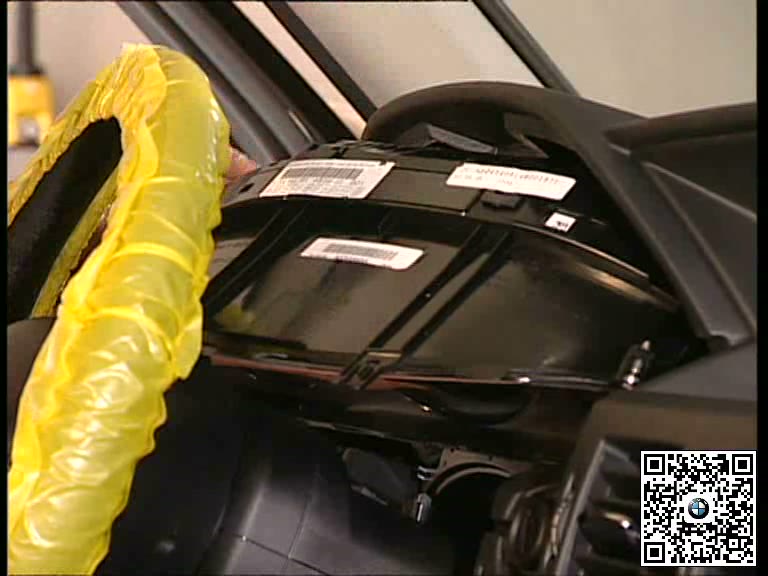

三、拉出仪表并断开插头

仪表松动后平稳向前移出，托住总成并解除背部插头锁止。检查连接器端子、导向槽和仪表壳体，不得让总成悬挂在线束上。

四、装复并执行功能检查

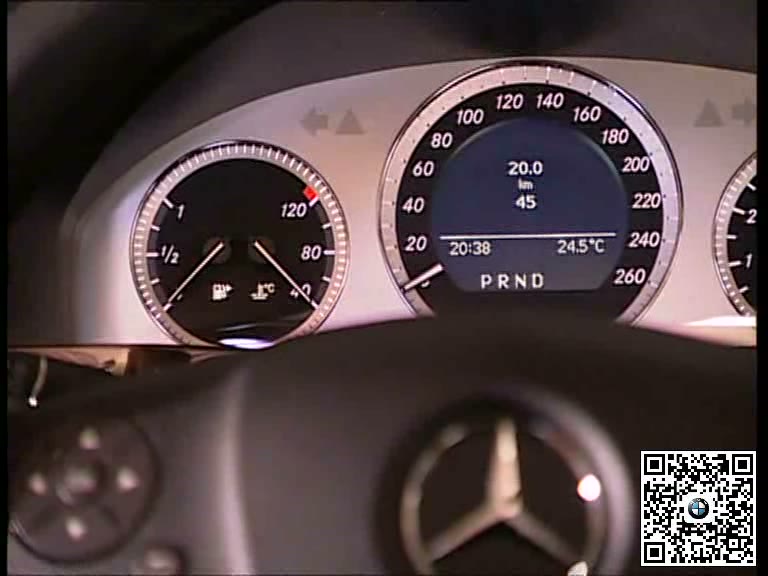

插头完全锁止后将仪表沿导向位置装入，确认两侧贴合一致。接通车辆后检查显示、照明、警告灯自检、按键功能和故障码。

五、完工检查要点

• 方向盘、仪表罩和透明面板得到保护。
• 拆卸工具位置正确，仪表左右均匀拉出。
• 插头端子和锁止机构完好。
• 显示、照明、警告灯自检及诊断结果正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
