奔驰X204 GLK显示屏与音响主机拆装：中部饰板、固定件和线束连接

X204中央信息显示屏和音响主机位于仪表台中部，外侧由饰板和出风口区域覆盖。拆卸时要保护木纹或高光饰面，并避免损伤显示屏表面。

操作前关闭点火开关，等待多媒体系统关机。光纤和带锁止结构的插头必须按规定解锁，不能直接拉线束。

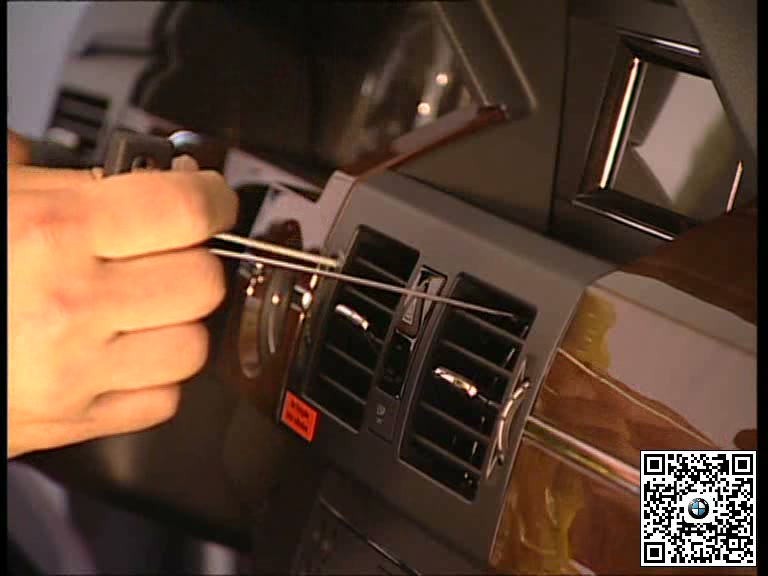

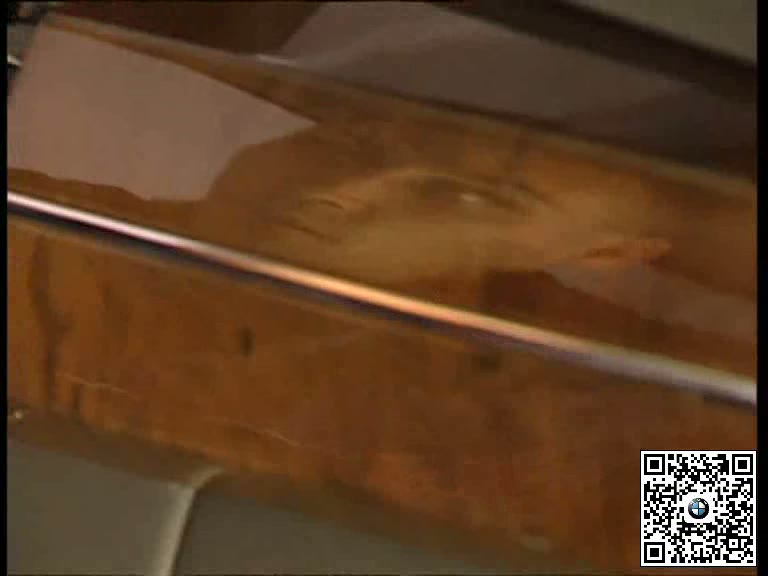

一、保护中控区域并释放饰板

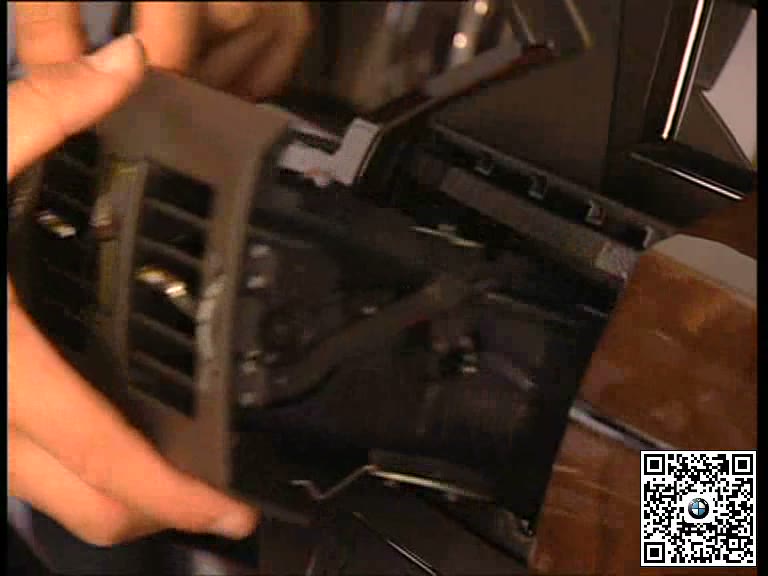

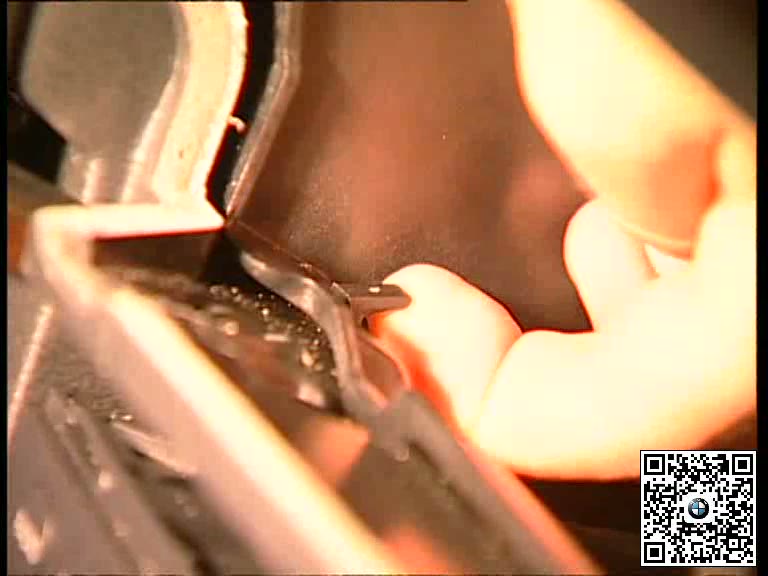

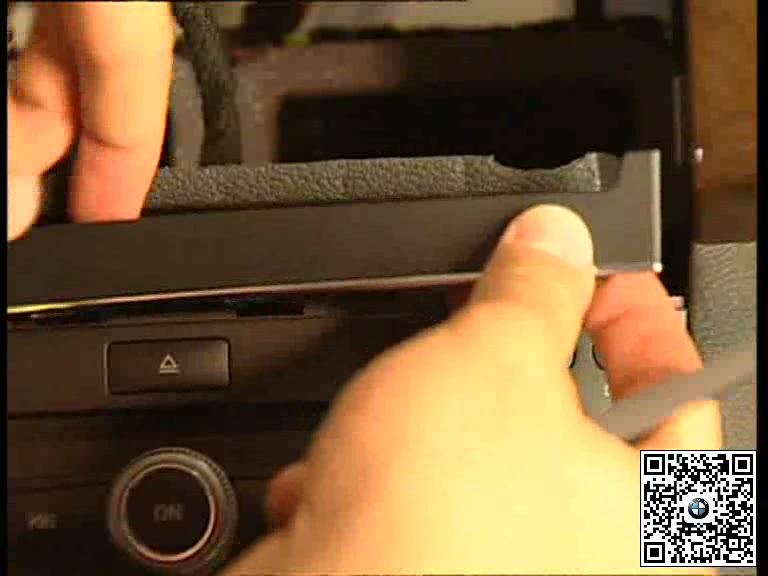

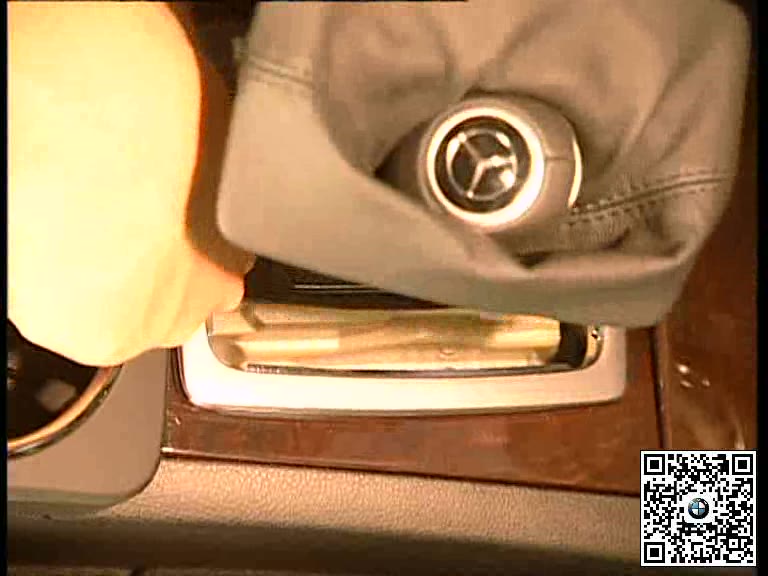

覆盖换挡区域和相邻饰面，从规定受力点释放中部饰板及必要的出风口组件。卡扣阻力异常时应核对隐藏固定件。

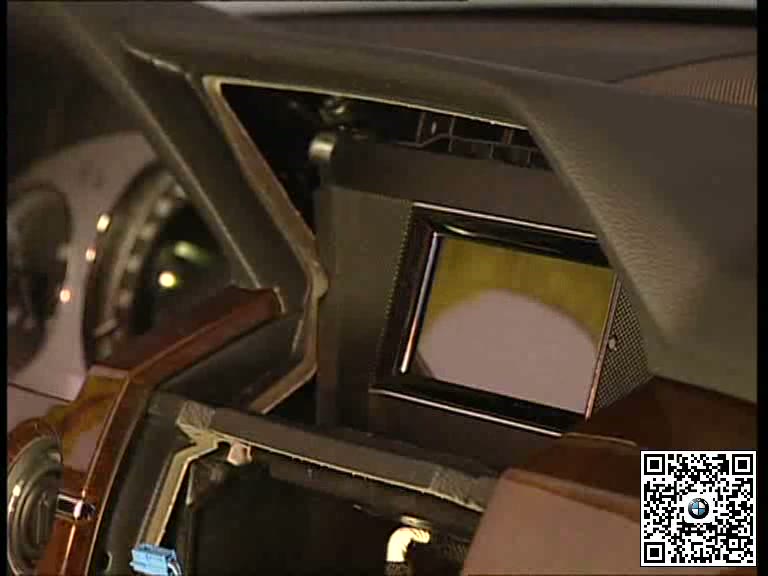

二、拆下中央信息显示屏

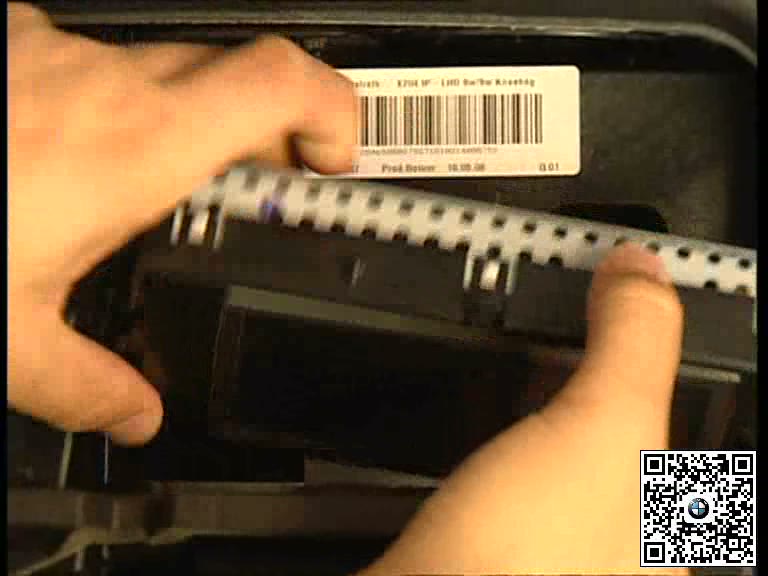

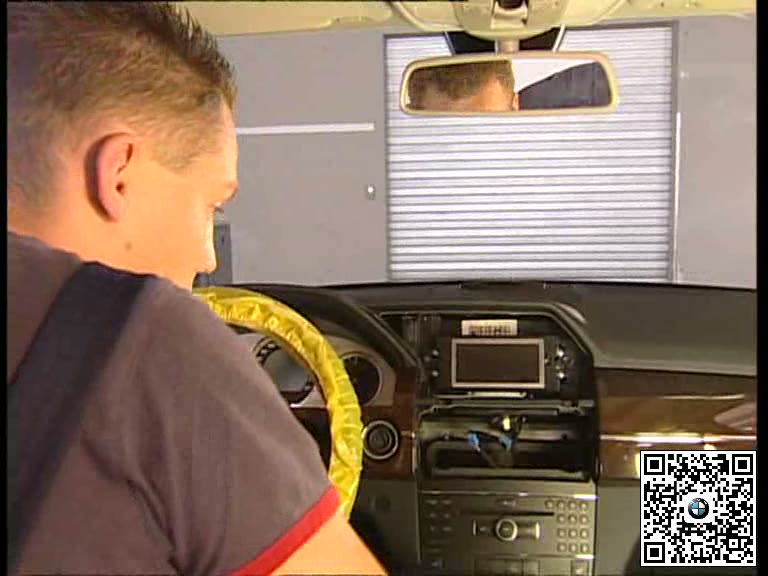

拆除显示屏固定件，托住屏幕平稳拉出。解除背部插头锁止后取下显示屏，放置时保护液晶表面和壳体边角。

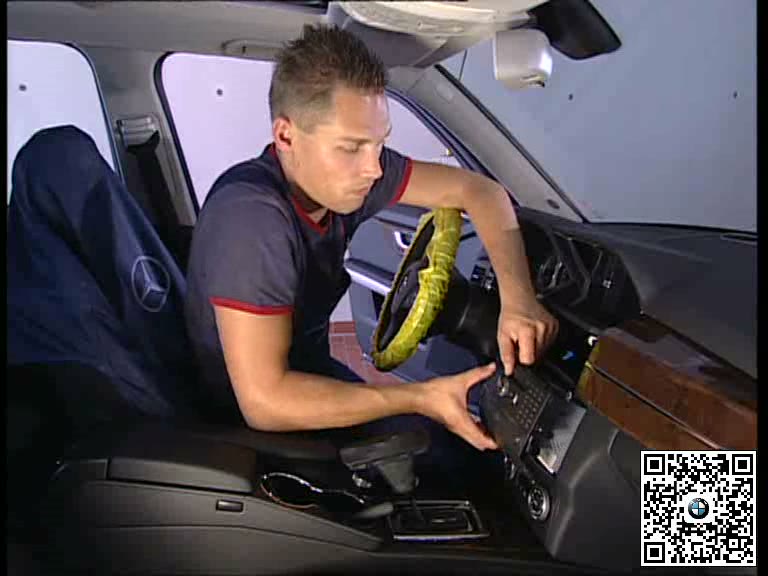

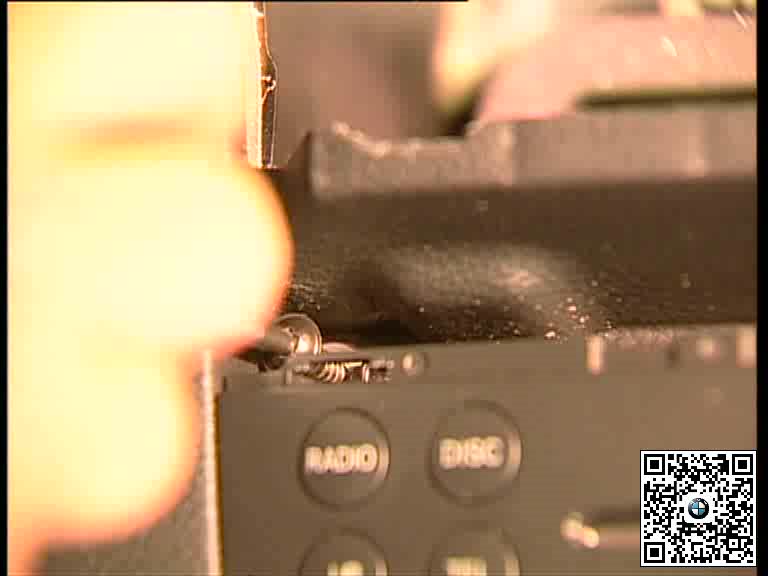

三、移出音响主机并断开连接

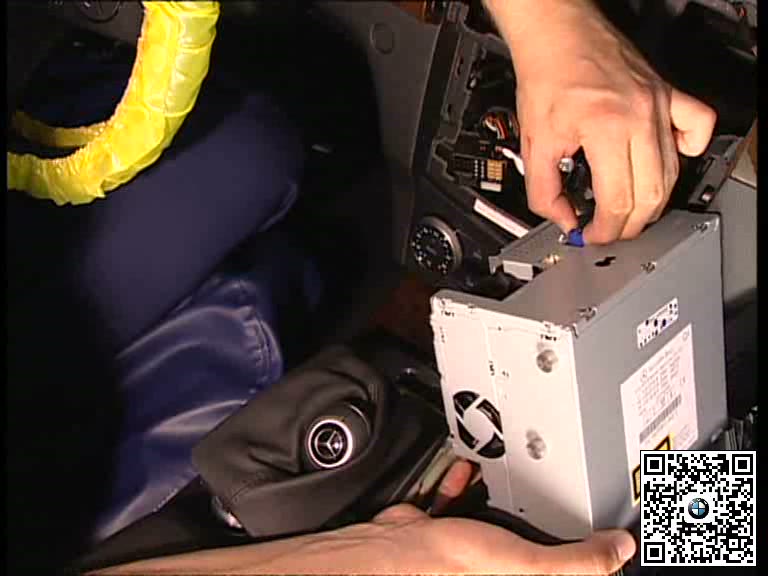

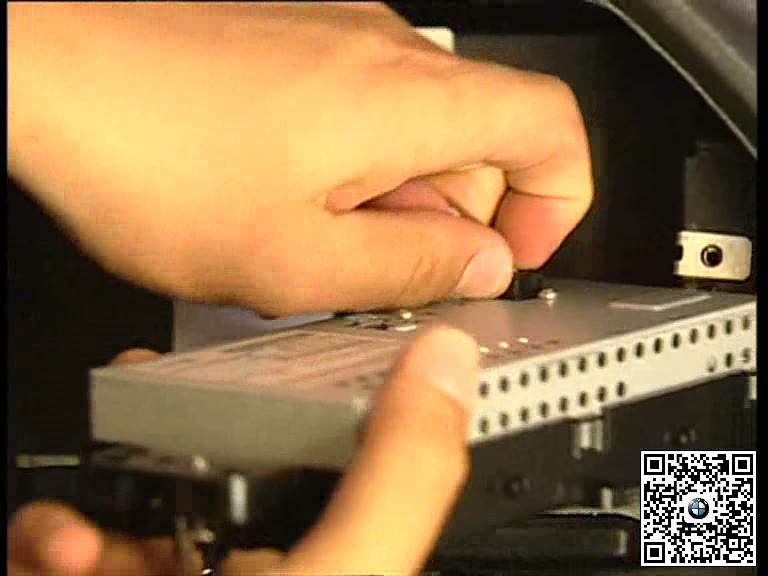

拆下主机固定件并沿导向向外拉出，依次断开电源、信号、天线和车辆实际配备的光纤连接。记录每个插头位置和走向。

四、装复并检查多媒体功能

恢复全部连接，确认光纤没有小半径折弯、线束不被夹压。装复显示屏和饰板后检查开机、显示、声音、按键及诊断故障码。

五、完工检查要点

• 中控饰面和显示屏表面无划伤。
• 电气、天线及光纤连接锁止可靠。
• 线束按原路径布置，没有夹压。
• 显示、声音、按键和车辆配备的多媒体功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
