奔驰X204 GLK外后视镜分解：镜片、外壳、转向灯与内部线束

X204外后视镜内部集成镜片调节、加热和转向灯等部件。分解时镜片和漆面外壳容易损伤，必须从规定受力位置操作，并保护插头和细小线束。

不同配置可能还包含折叠、记忆或防眩功能。拆卸前应根据车辆装备确认连接数量，不可硬拉未知线束。

一、保护外壳并释放镜片

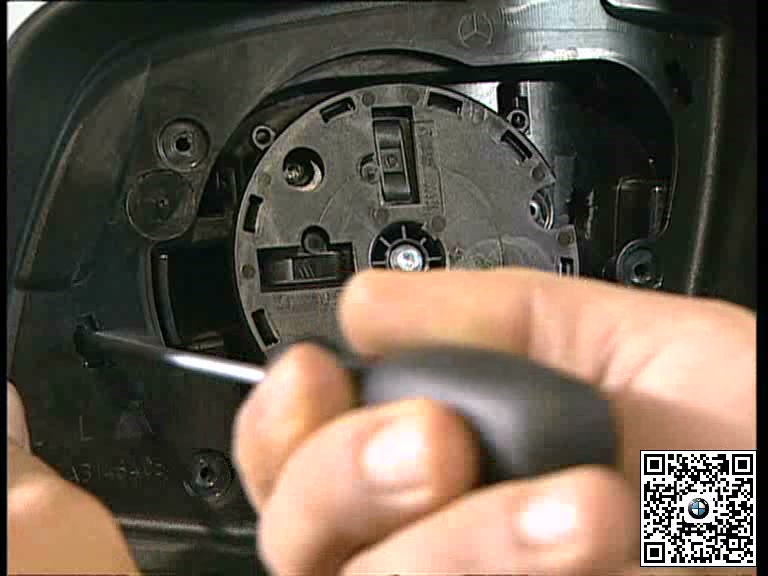

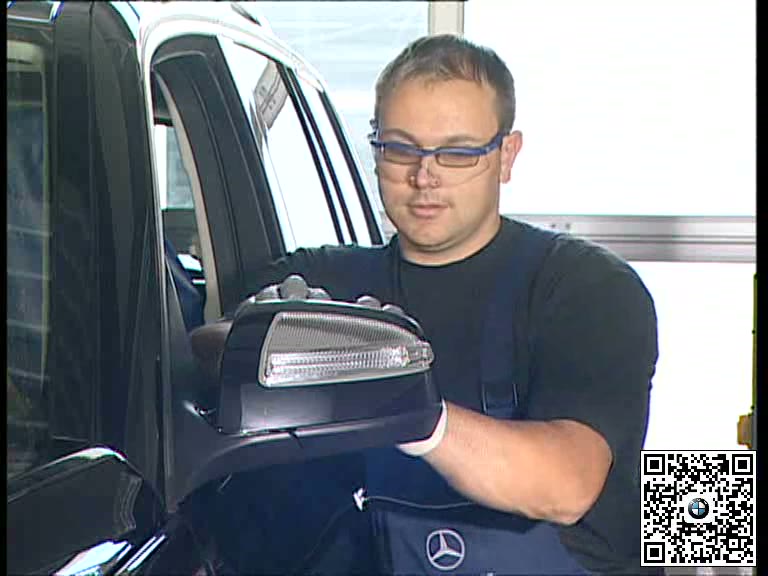

把镜片调到便于操作的位置，保护镜片边缘和漆面外壳。从规定位置均匀释放镜片承载结构，避免单点撬压导致玻璃破裂。

二、断开镜片加热和相关连接

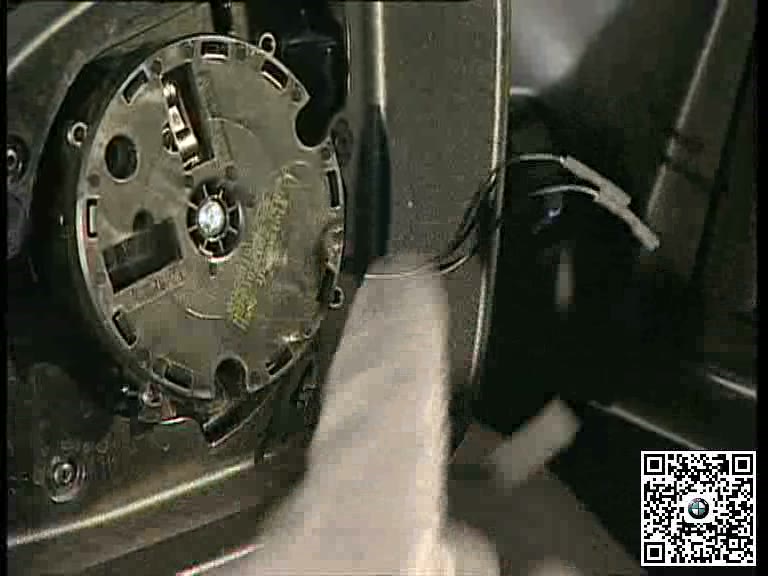

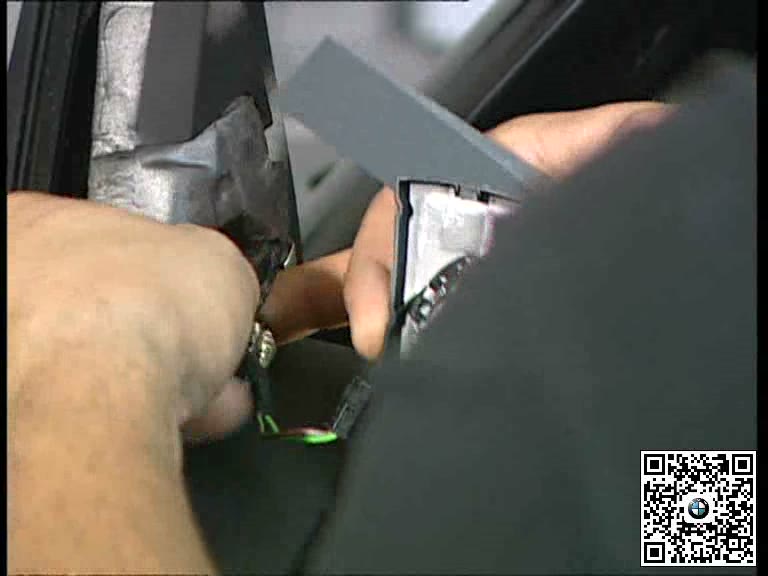

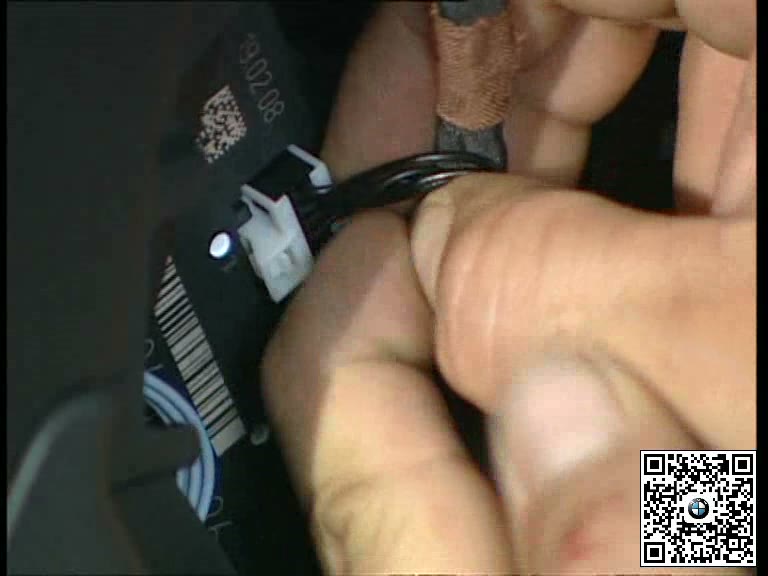

托住镜片，逐一断开加热线及车辆实际配备的其他连接。拉动端子本体而不是导线，并记录左右端子位置。

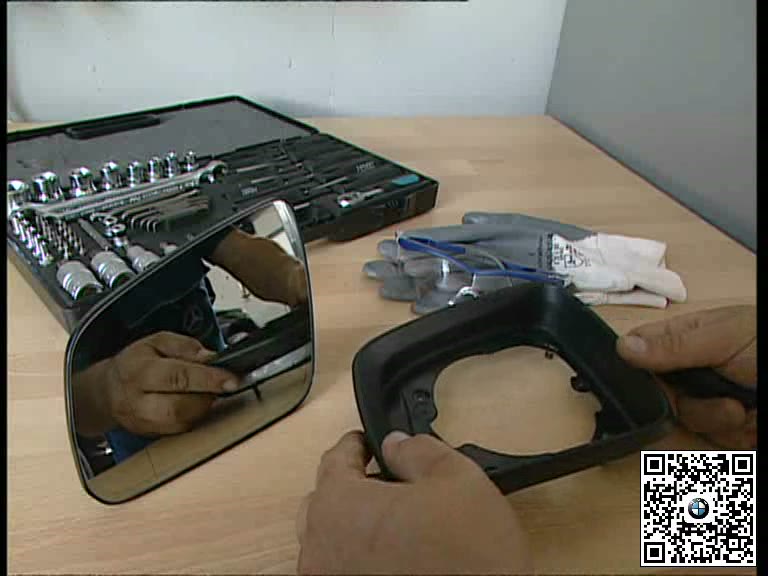

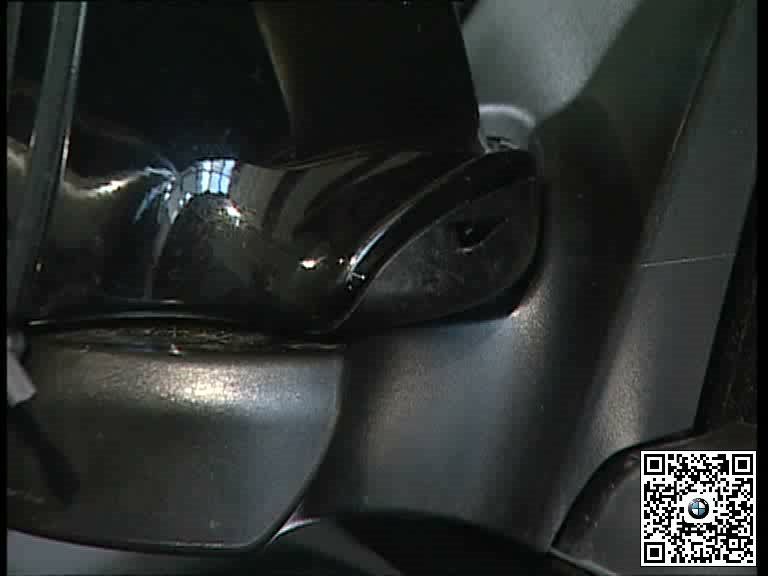

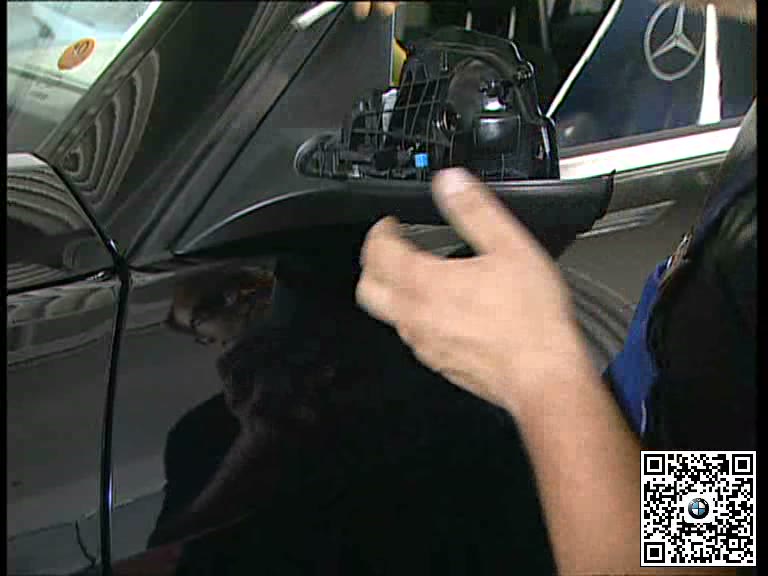

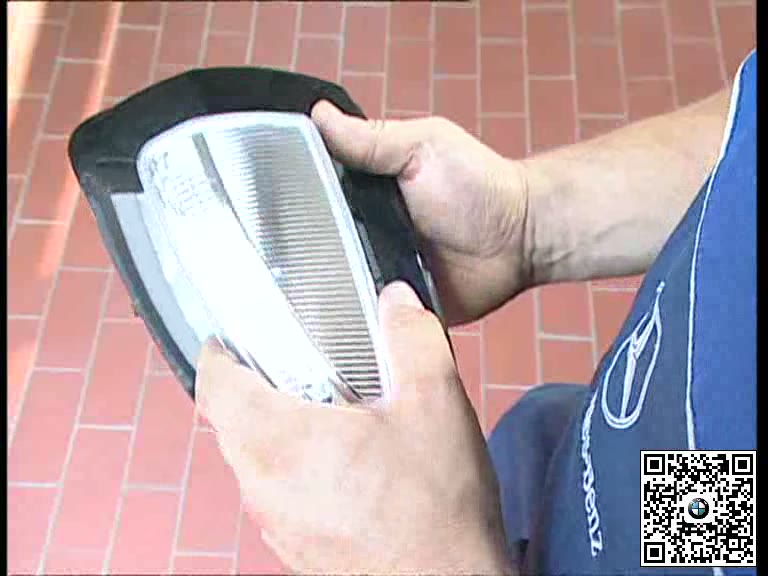

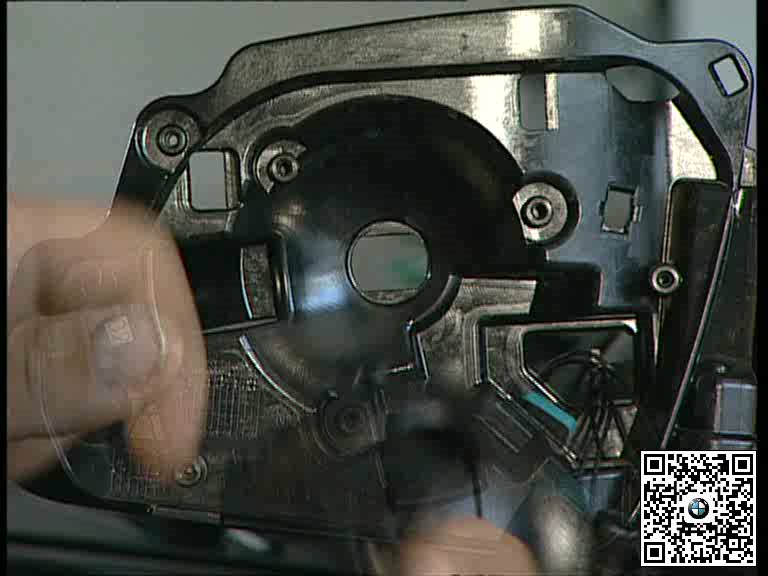

三、拆卸外壳、转向灯和内部部件

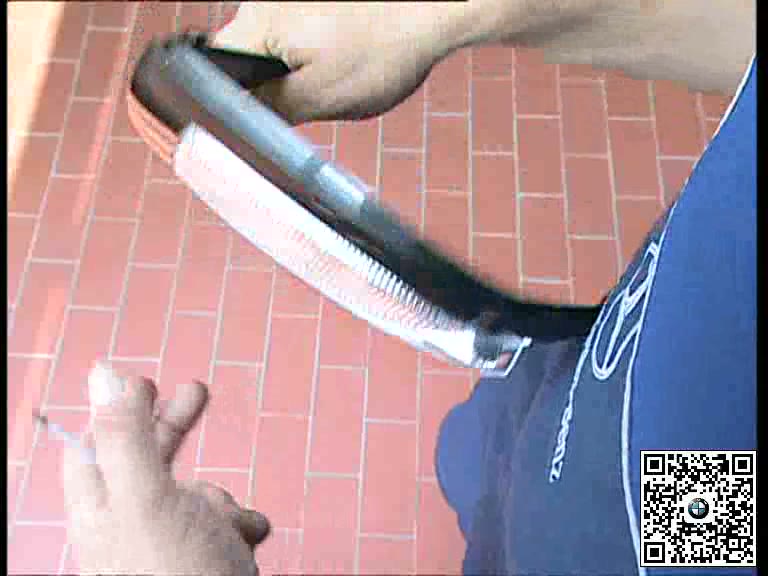

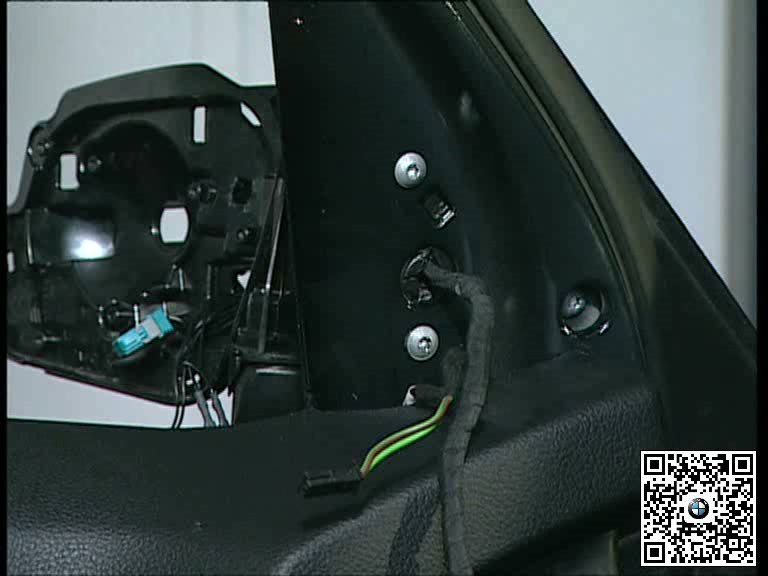

依次释放外壳卡扣和固定件，拆下转向灯或需要维修的内部组件。检查壳体卡扣、密封、插头和线束是否磨损。

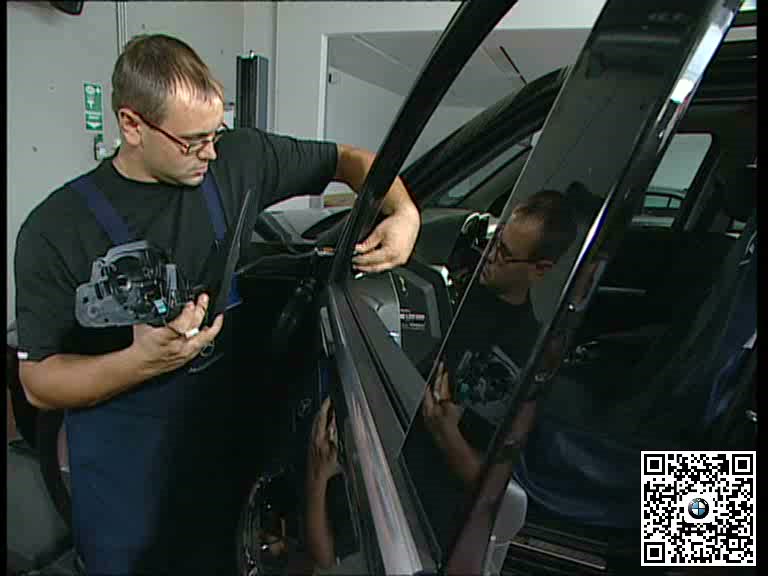

四、装复并检查后视镜功能

按定位方向装回内部部件和外壳，镜片对准承载板后均匀压入。检查镜片调节、加热、转向灯以及车辆配备的折叠功能。

五、完工检查要点

• 镜片和漆面外壳得到充分保护。
• 加热及其他端子通过端子本体拆装。
• 外壳卡扣、密封和内部线束完好。
• 镜片调节、加热、转向灯及相关功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
