原始电路图

下方为原始资料图，共 8 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

一汽大众3321 Jetta VS5 安装位置 插头 电路图

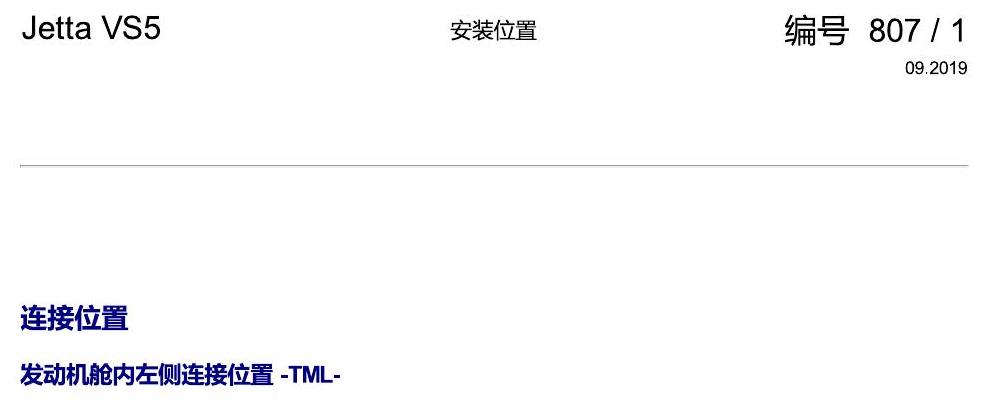

一汽大众3321 Jetta VS5 安装位置 插头 电路图 原始资料第1页
一汽大众3321 Jetta VS5 安装位置 插头 电路图

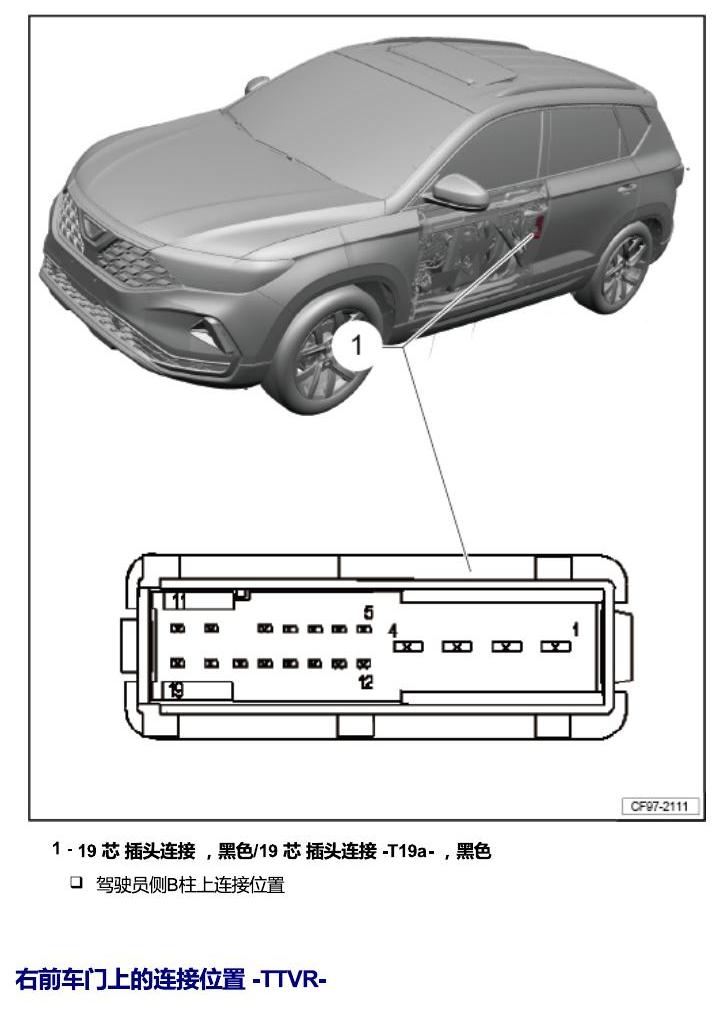

一汽大众3321 Jetta VS5 安装位置 插头 电路图 原始资料第2页
一汽大众3321 Jetta VS5 安装位置 插头 电路图

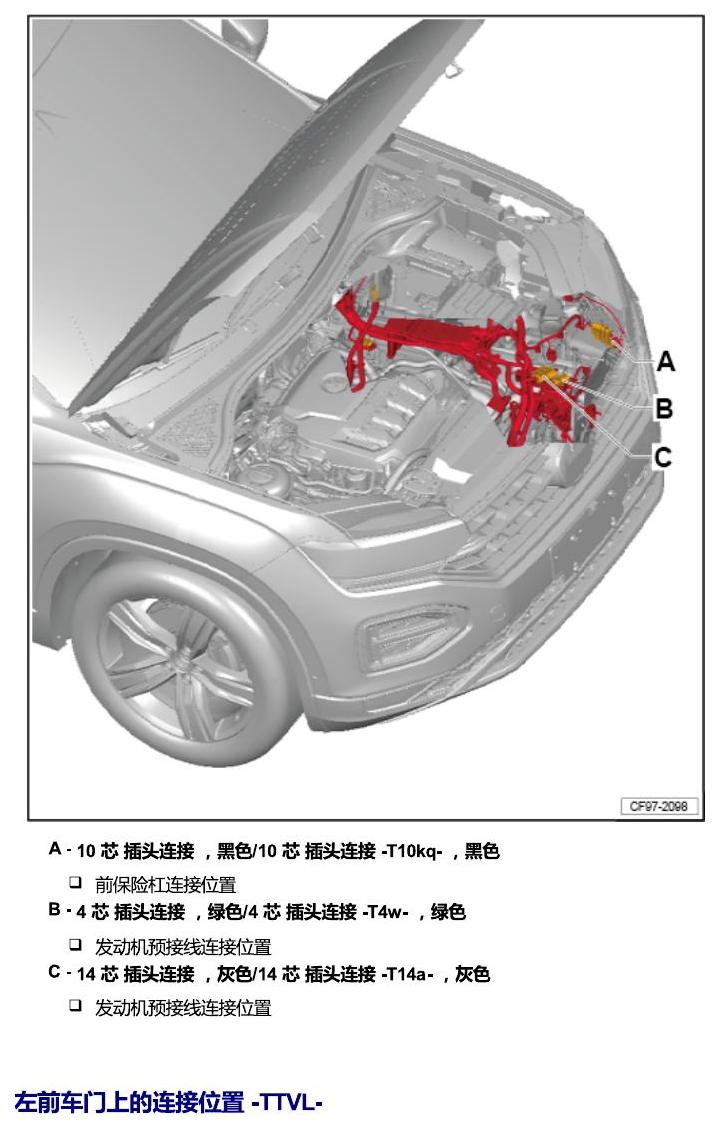

一汽大众3321 Jetta VS5 安装位置 插头 电路图 原始资料第3页
一汽大众3321 Jetta VS5 安装位置 插头 电路图

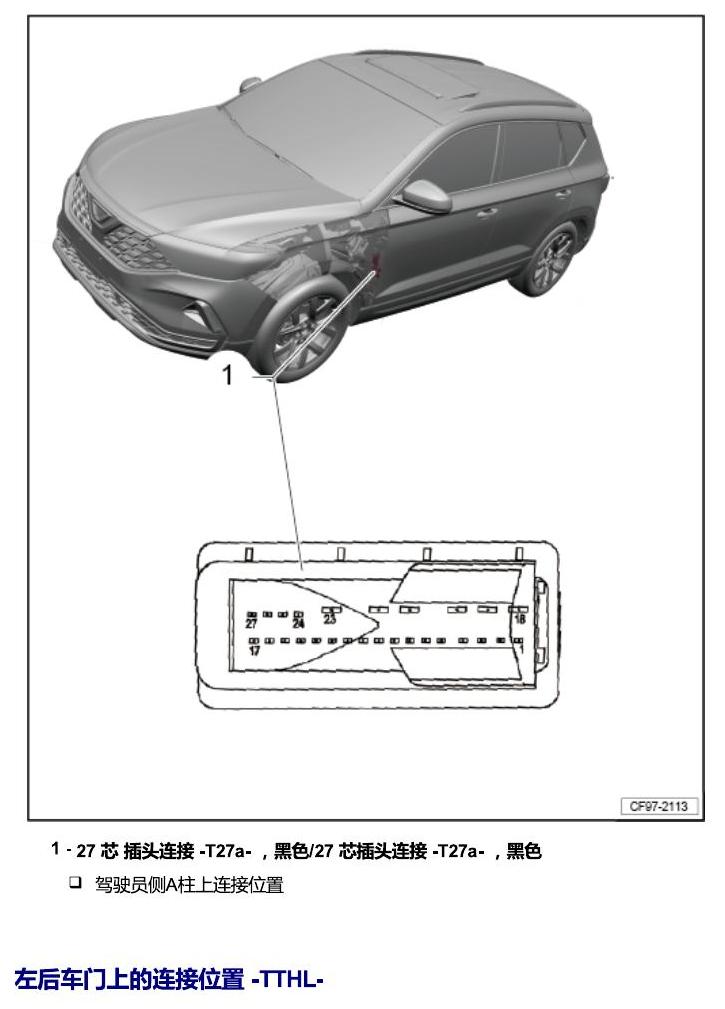

一汽大众3321 Jetta VS5 安装位置 插头 电路图 原始资料第4页
一汽大众3321 Jetta VS5 安装位置 插头 电路图

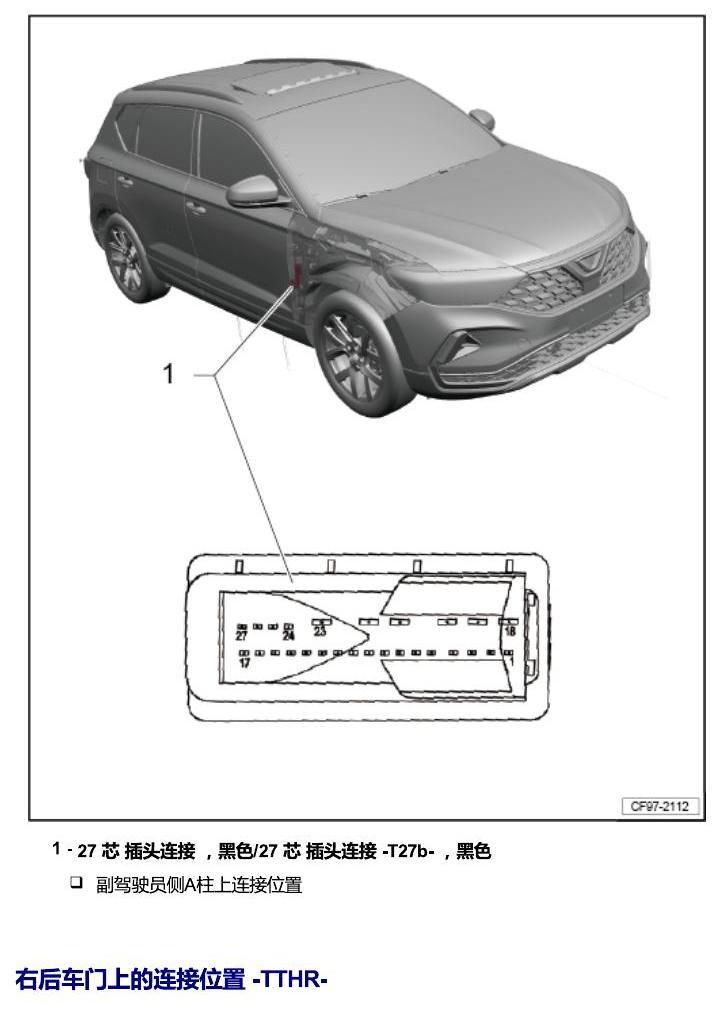

一汽大众3321 Jetta VS5 安装位置 插头 电路图 原始资料第5页
一汽大众3321 Jetta VS5 安装位置 插头 电路图

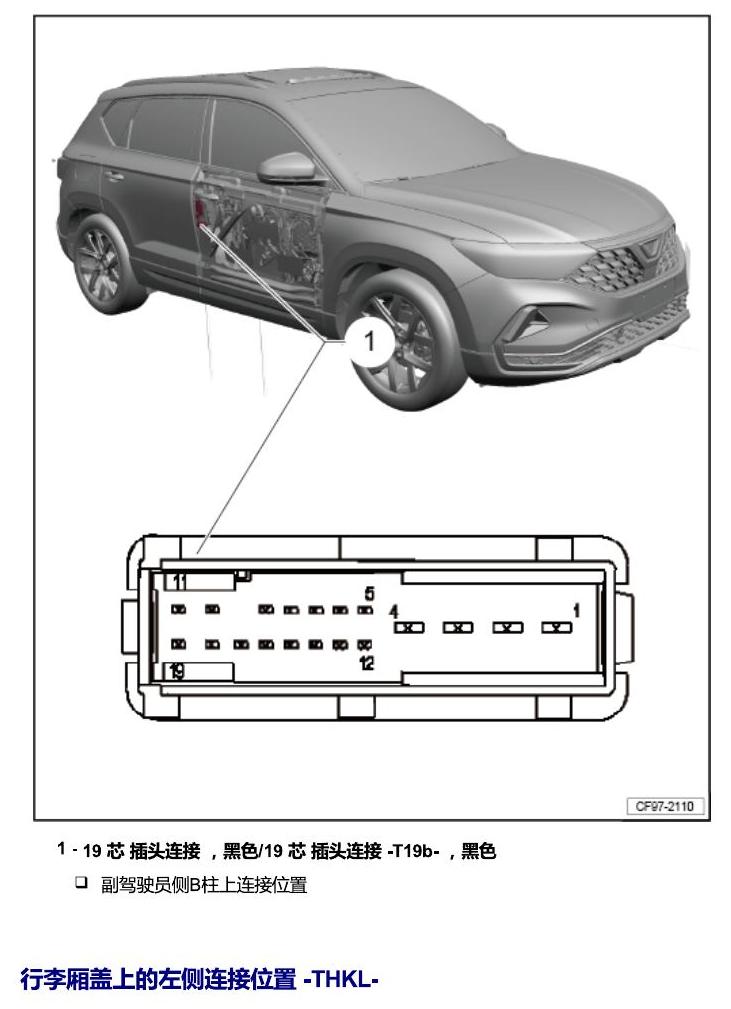

一汽大众3321 Jetta VS5 安装位置 插头 电路图 原始资料第6页
一汽大众3321 Jetta VS5 安装位置 插头 电路图

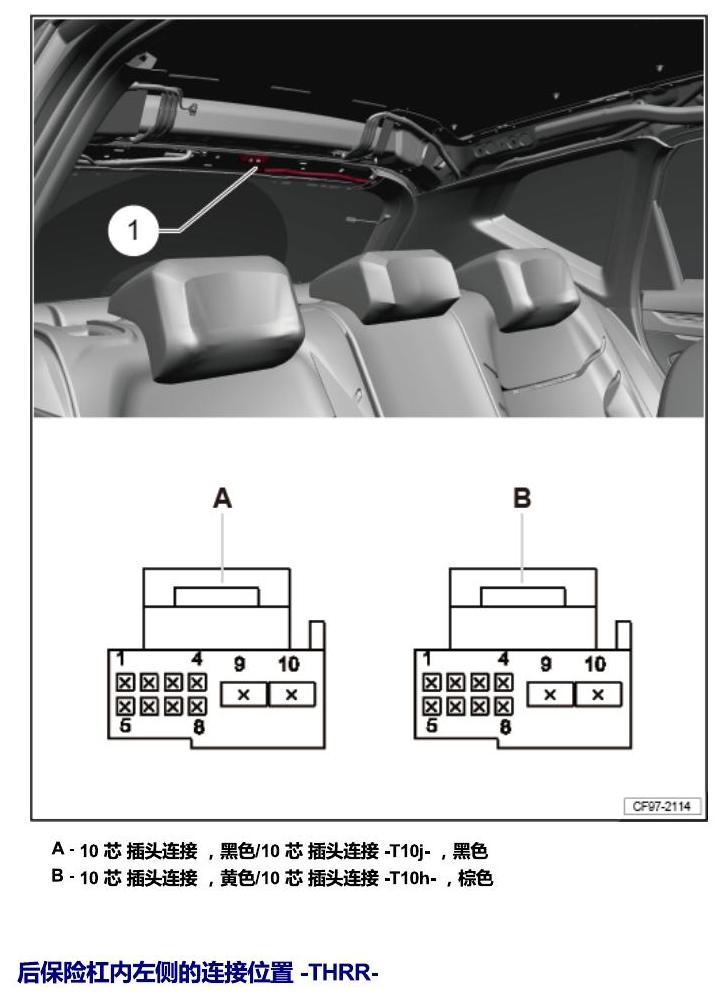

一汽大众3321 Jetta VS5 安装位置 插头 电路图 原始资料第7页
一汽大众3321 Jetta VS5 安装位置 插头 电路图

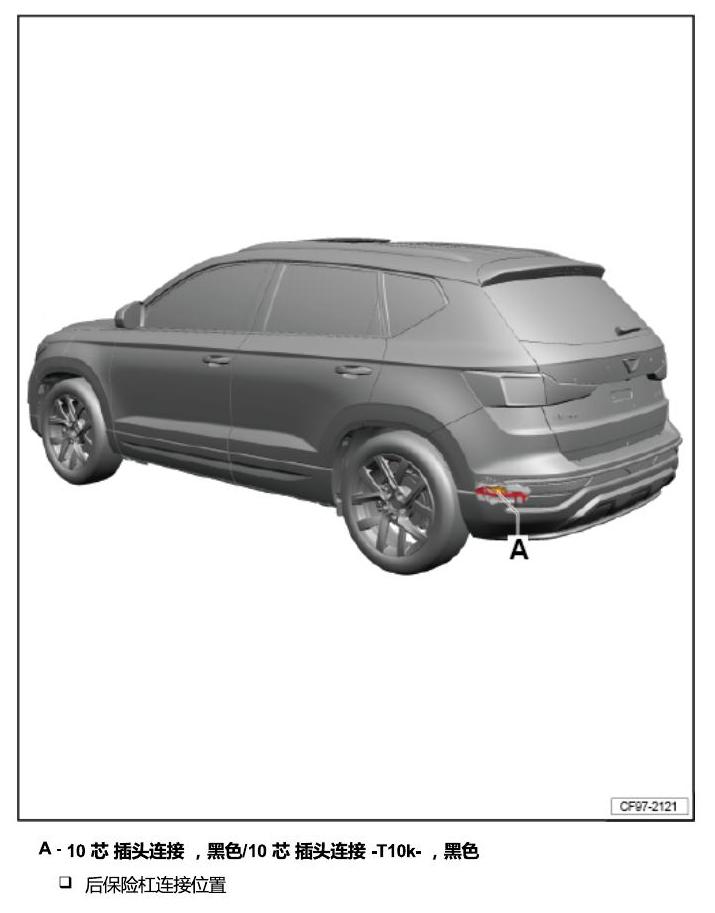

一汽大众3321 Jetta VS5 安装位置 插头 电路图 原始资料第8页
