上海大众19途昂 电路图 全自动空调 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

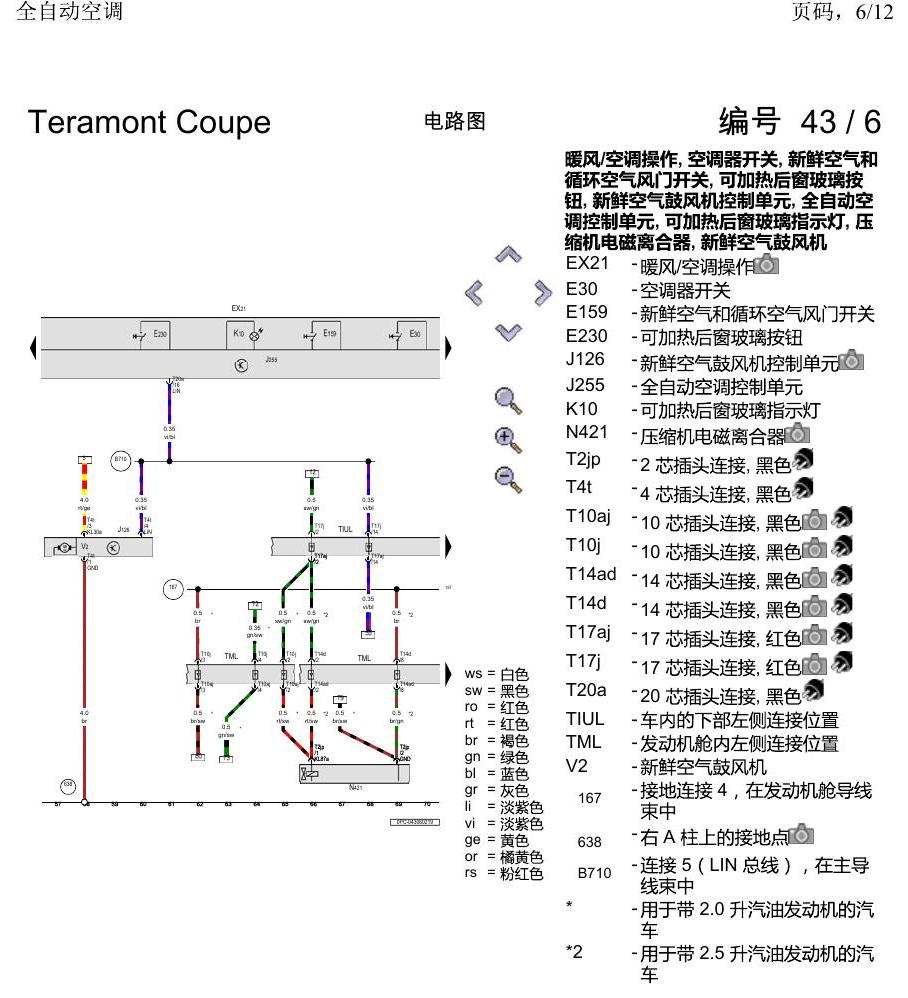

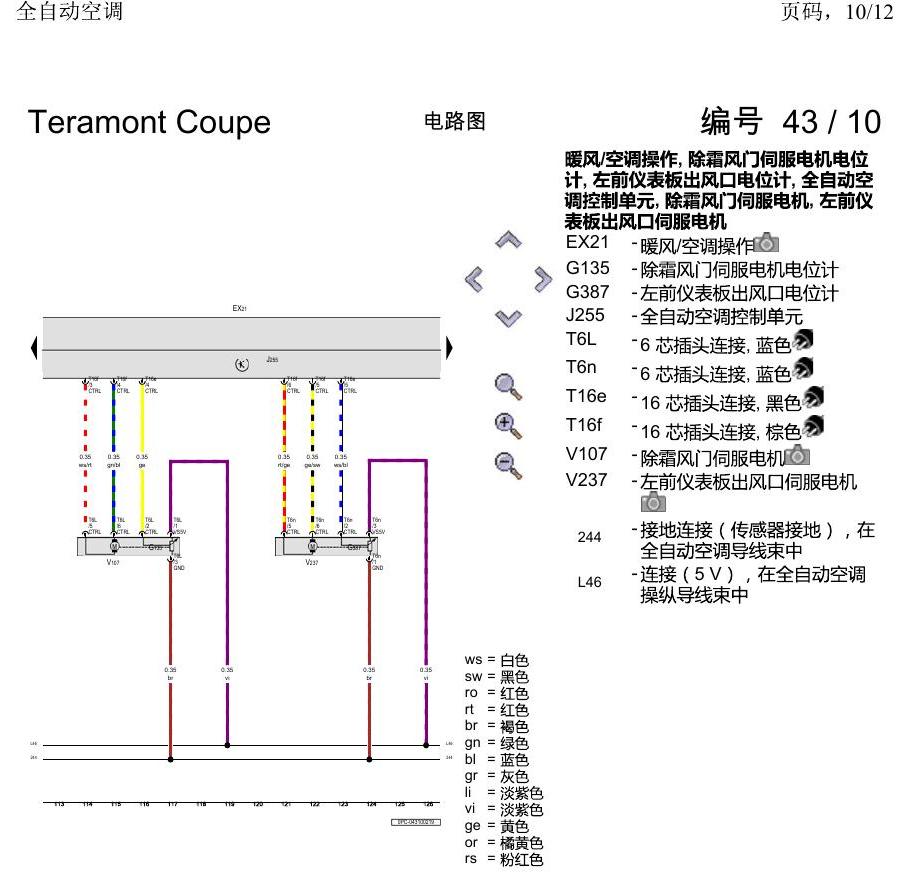

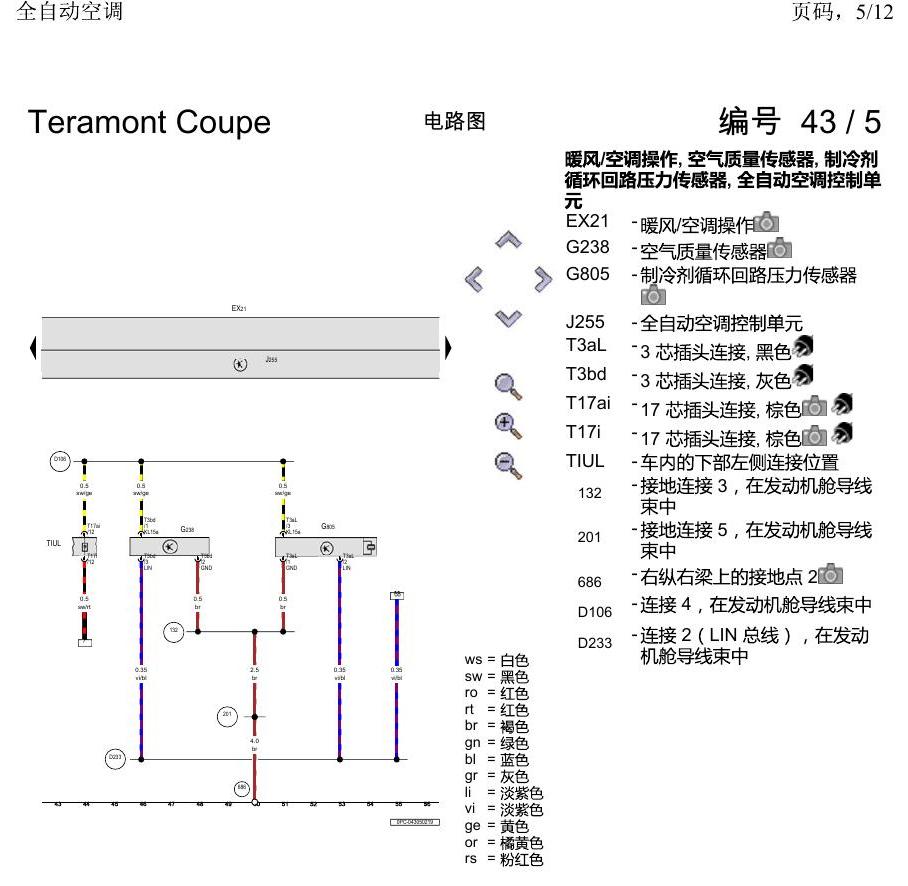

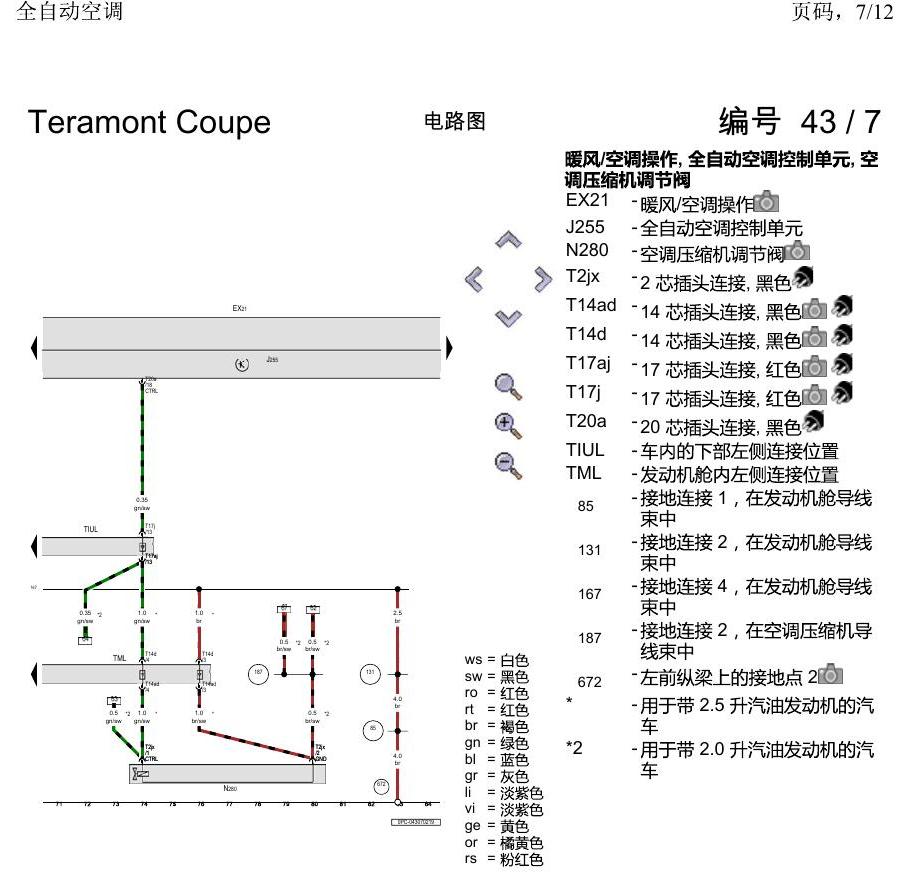

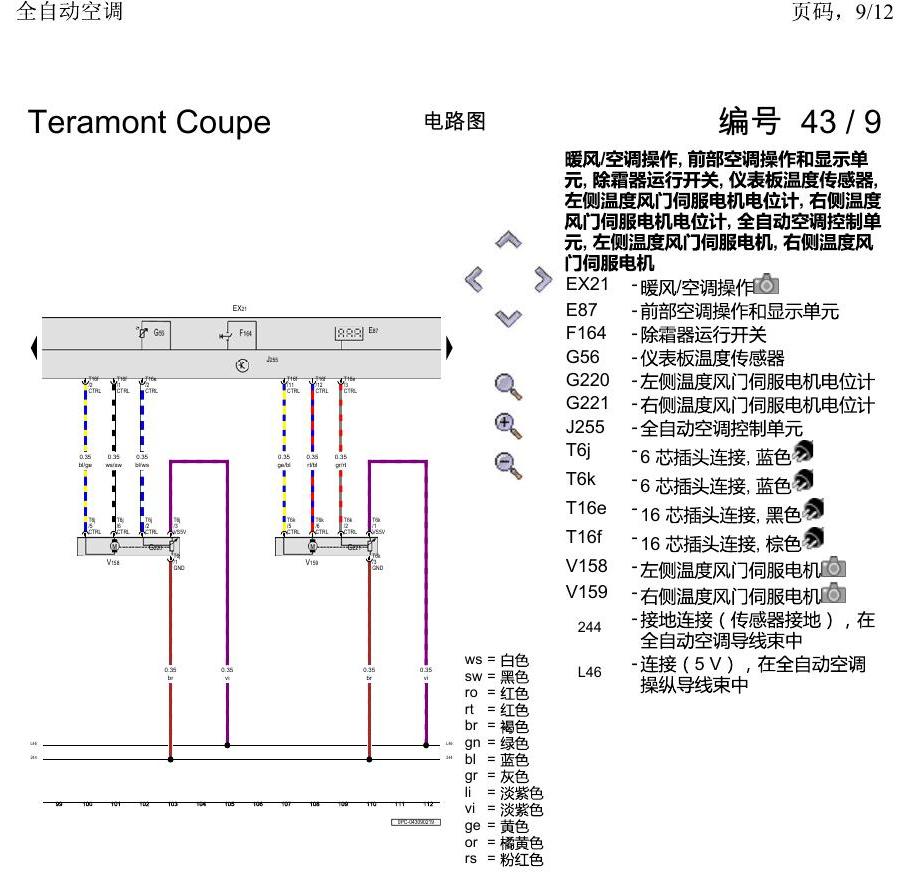

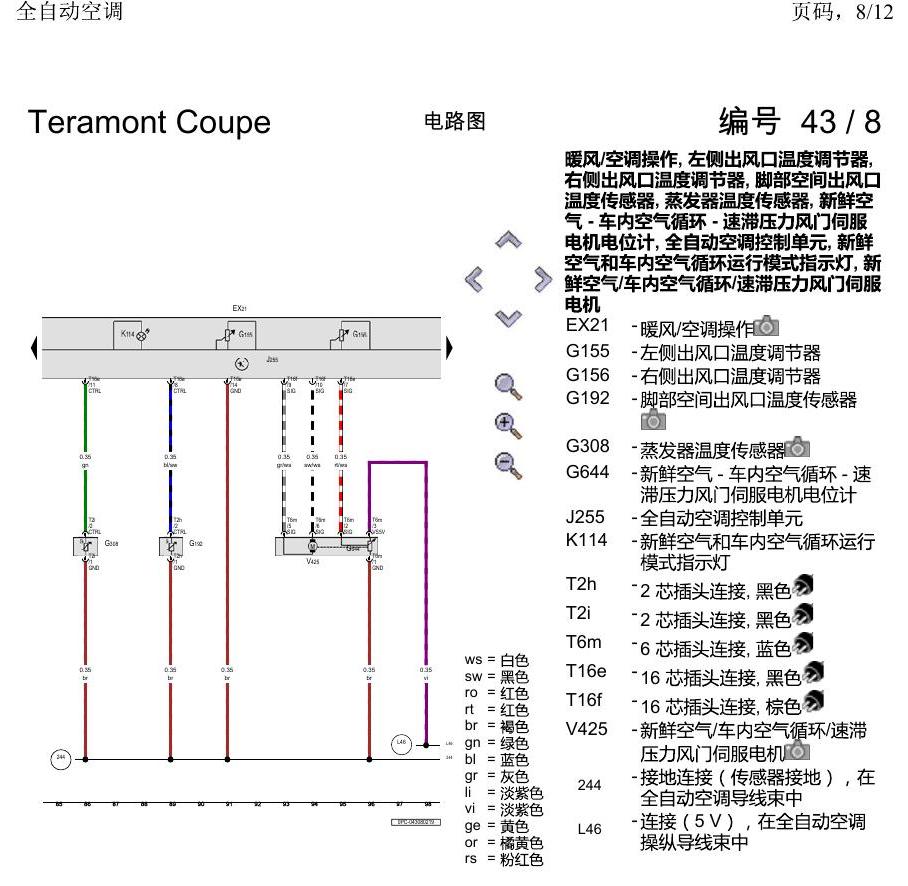

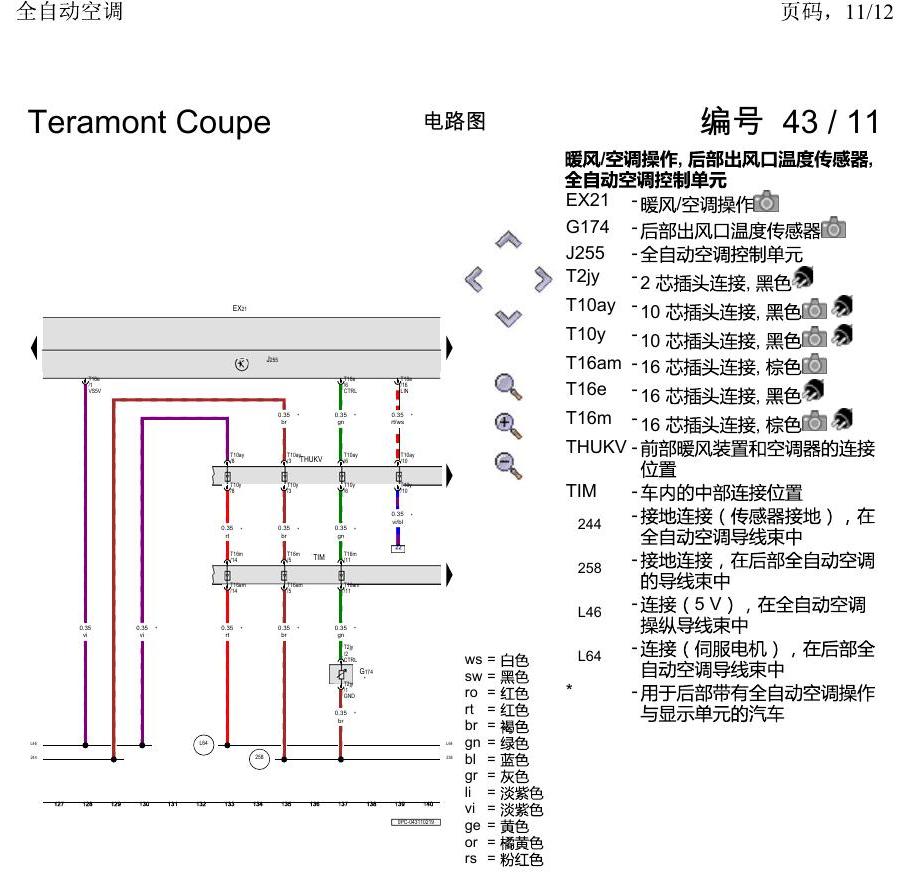

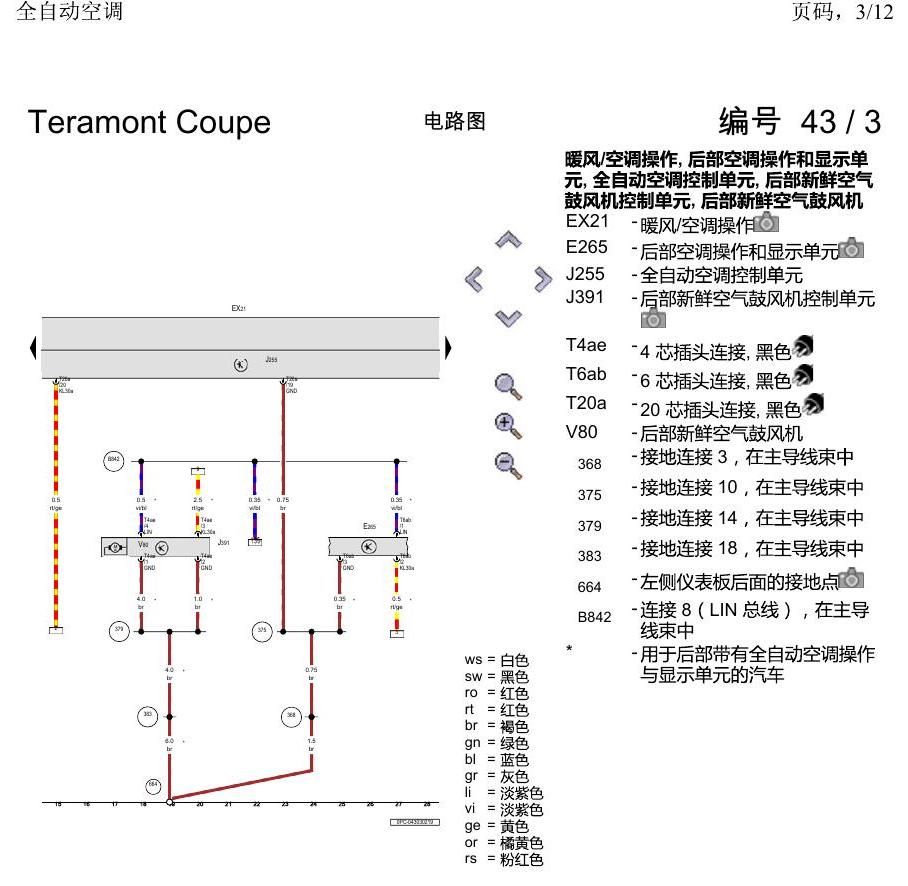

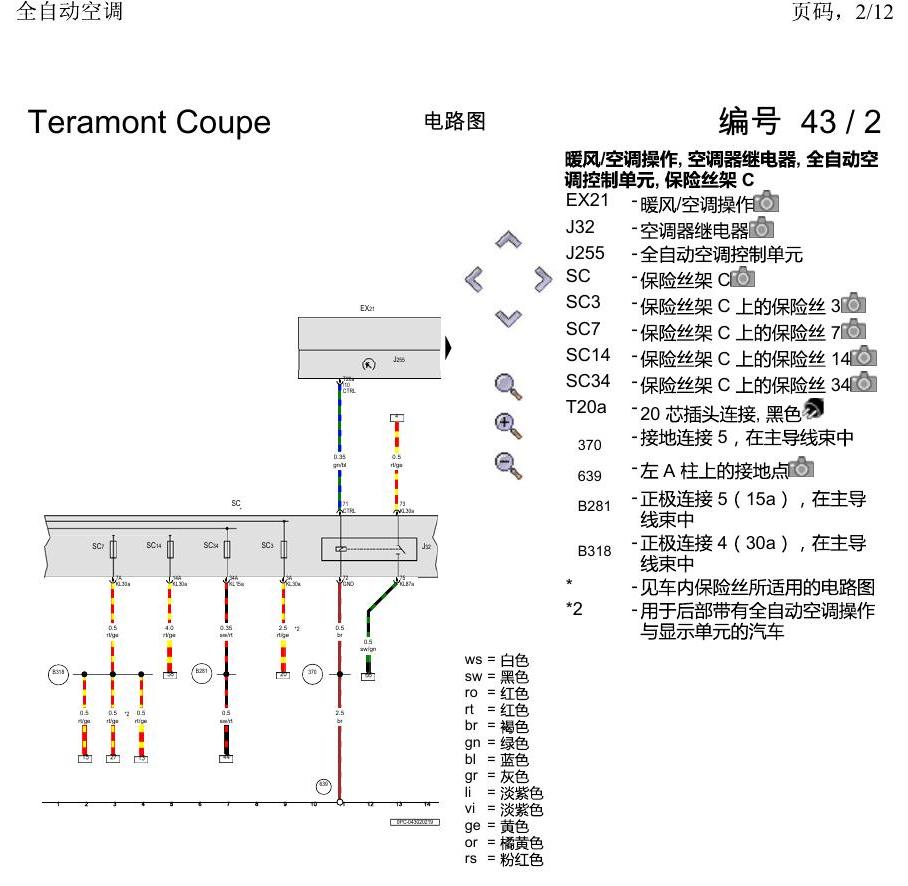

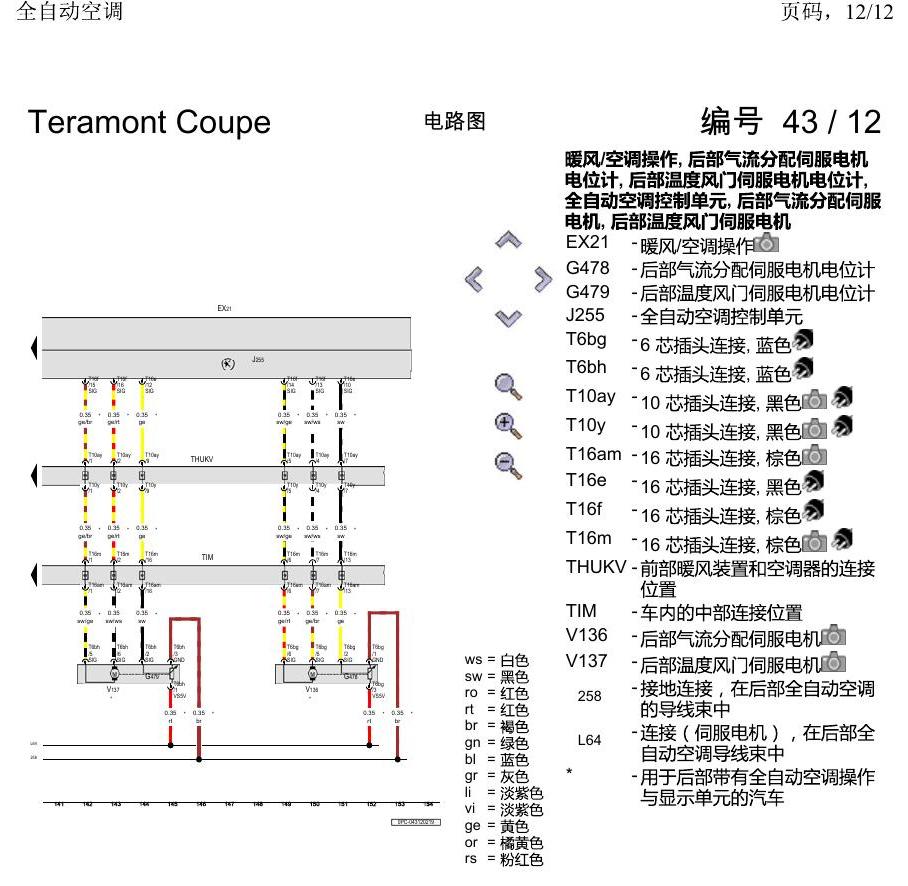

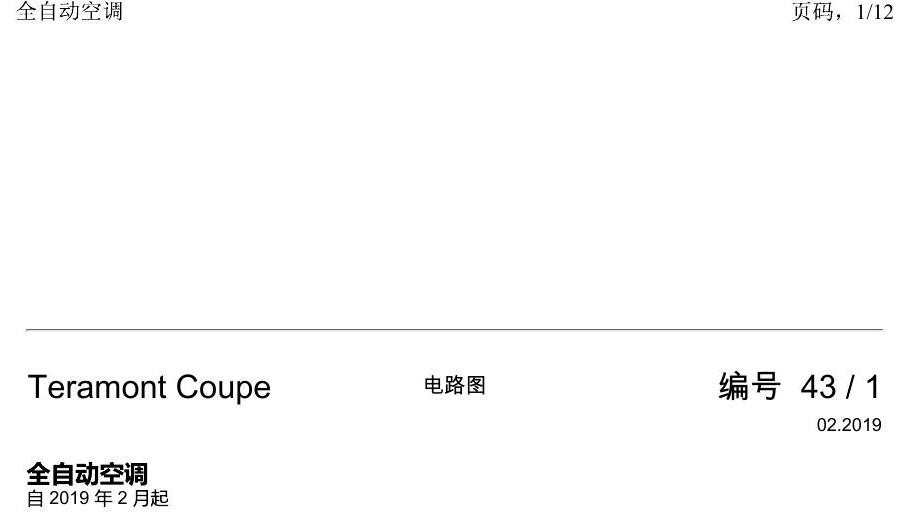

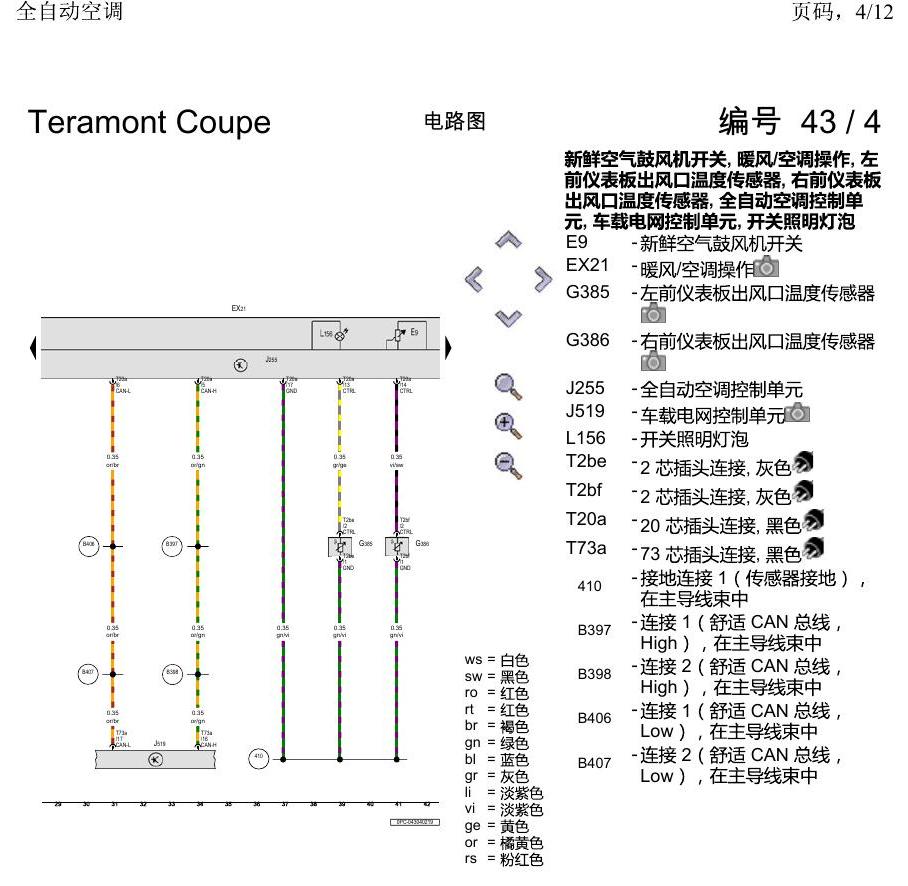

下方为原始资料图，共 12 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
2009—2011年一汽奥迪 A6L(C6) 3.0T CAJA 发动机电脑端子
2009—2011年一汽奥迪 A6L(C6) 3.0T CAJA 发动机电脑端子资料。
奥迪Q5L 电路图 驻车暖风 , (9M1),(9M9) 电路图
奥迪Q5L 电路图 驻车暖风 , (9M1),(9M9) 电路图资料。
一汽大众3321 探岳 刮水器 大灯清洗 电路图
一汽大众3321 探岳 刮水器 大灯清洗 电路图资料。
一汽大众Jetta VS5 安装位置 保险丝 电路图
一汽大众Jetta VS5 安装位置 保险丝 电路图资料。
一汽大众探岳 继电器 电路图
一汽大众探岳 继电器 电路图资料。
奥迪A6 C8 电路图 8 挡自动变速箱 0D5-0D6 , (G1G) 电路图
奥迪A6 C8 电路图 8 挡自动变速箱 0D5-0D6 , (G1G) 电路图资料。
