奔驰后保险杠在尾灯区域处凸起。(Refer to GI88.20-P-052242)：LI88.20-P-052662

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

后保险杠在尾灯区域处凸起（图 1）

附件

文件 描述

Bild 1.jpg 后保险杠在尾灯区域处凸起。示例 S212

二、原通告列出的可能原因

保险杠支架与尾灯之间间隙太大（图 2）

当温度升高时，后保险杠在尾灯区域处凸起

附件

文件 描述

Bild 2.jpg 保险杠钩嵌在尾灯后

三、检查与补救步骤

须消除。为此在保险杠支架上粘贴薄膜：

1. 在规定的测量点上测量尾灯处的凸起，以确定需要的薄膜数量

2. 拆卸保险杠

3. 确定将粘贴的薄膜数量：

S212：从保险杠尖端起测量 35 mm（图 3）

C218 和 X218：从保险杠尖端起测量 70 mm（图 4）

薄膜数量 = 凸起 (mm) / 0.3 (mm) --> 薄膜厚度约 0.3 mm

4. 在支架上粘贴防磨损保护膜，以消除尾灯和保险杠的肋之间的间隙。（图 5）

须干净且无油脂。

回保险杠

附件

文件 描述

Bild 3.jpg 测量 S212 的凸起

Bild 4.jpg 测量 C218 和 X218 的凸起

Bild 5.jpg 粘贴防磨损保护膜

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

时进行调整 X

操作号与损坏代码

容 时间 损坏代码 提示

88137 38

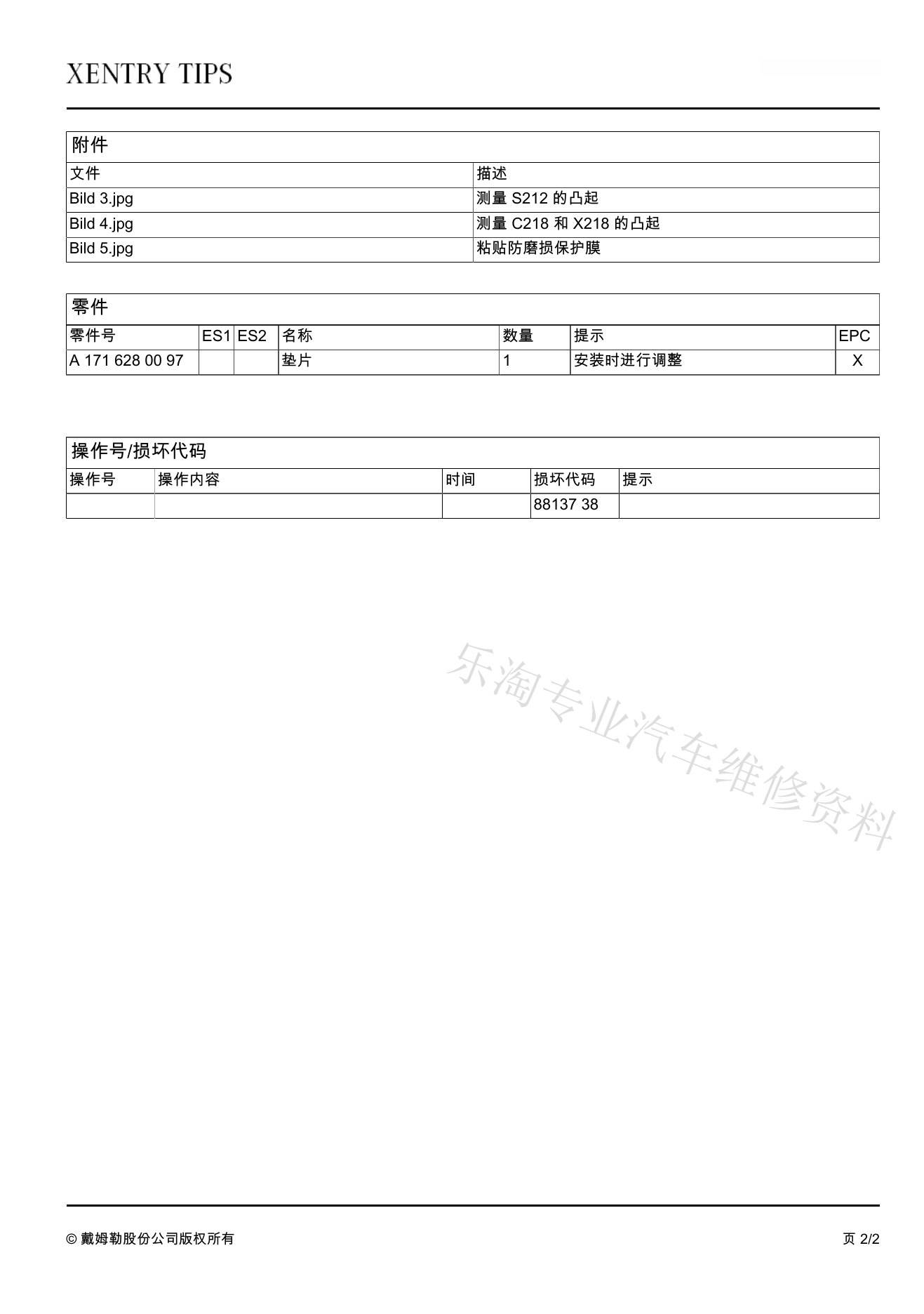

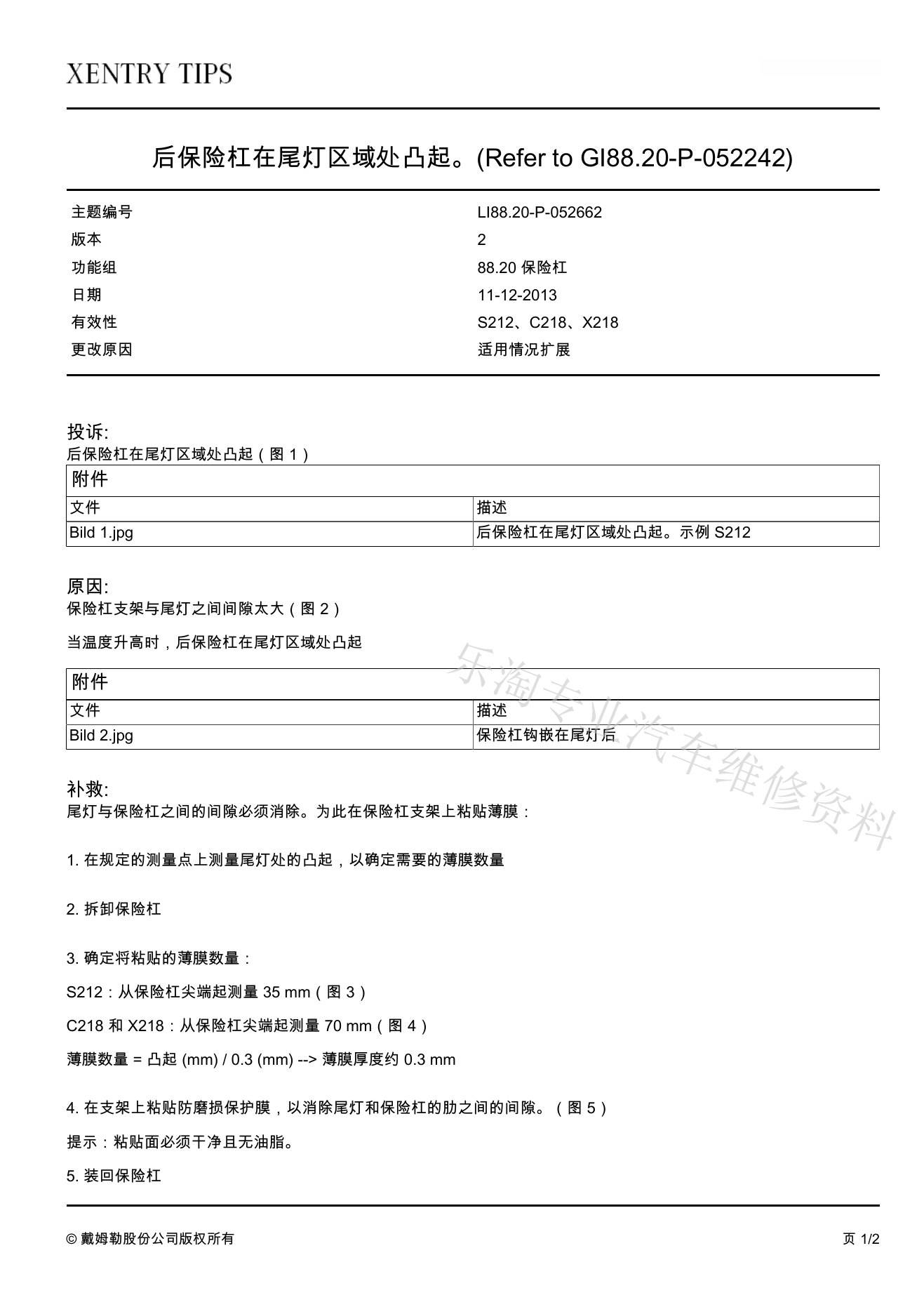

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
