奔驰R172大灯拆装：前部进入、模块插头与灯光校验

R172大灯总成与保险杠、前部支架和电子模块相连。灯具进水、不亮或碰撞维修时，先要判断是灯泡、模块、线束还是总成本身的问题。

拆装前应关闭相关电源，若车辆配有高压点火或电子镇流部件，应遵守大灯系统的安全要求。

一、确认故障并准备前部进入

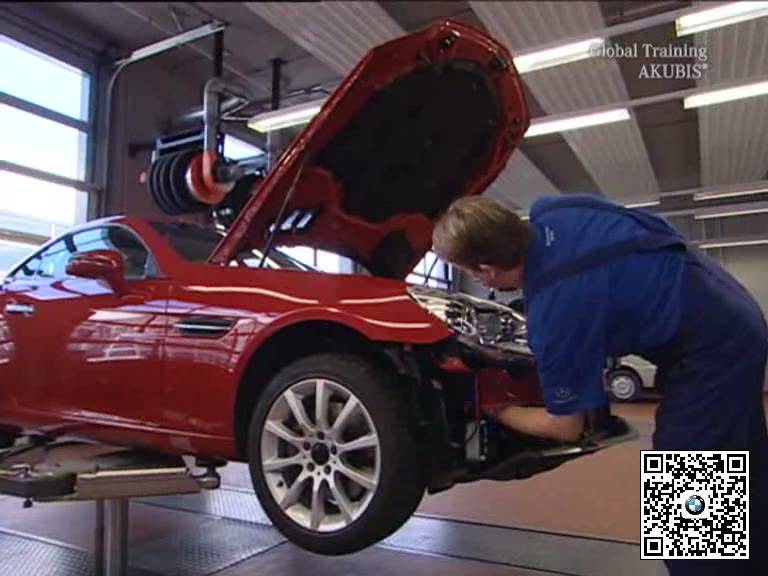

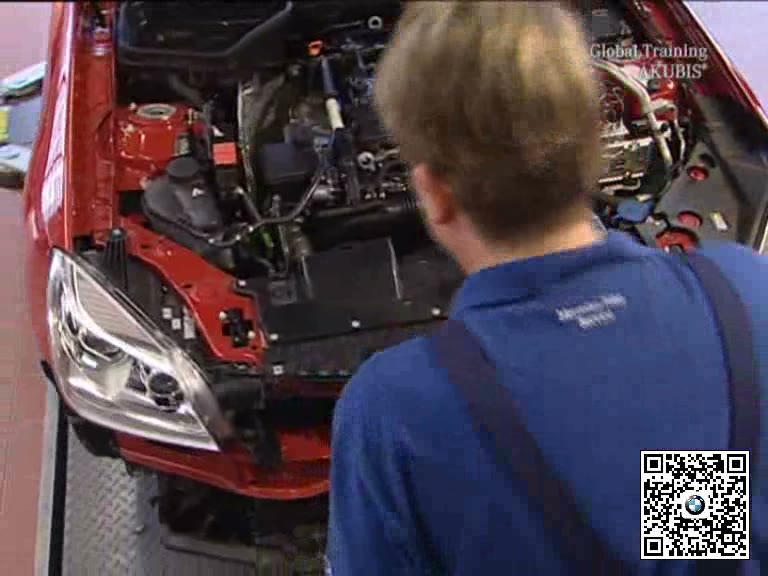

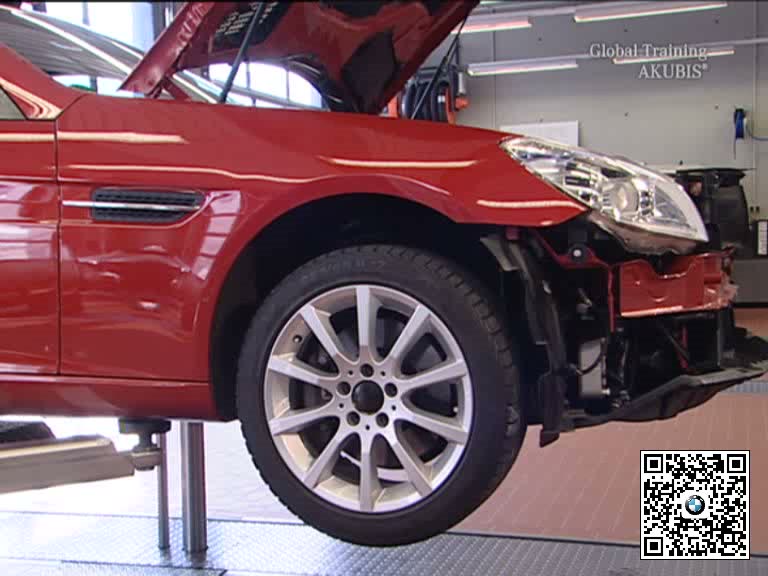

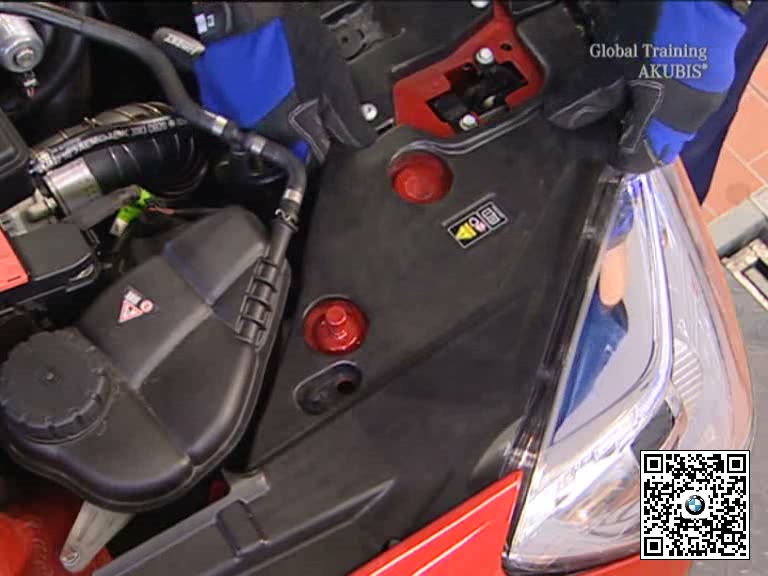

读取灯光相关故障并检查外观、结露和固定状态。关闭点火开关，保护保险杠和翼子板，按维修要求拆下必要的前部覆盖或轮罩连接。

二、释放灯具固定件和支架连接

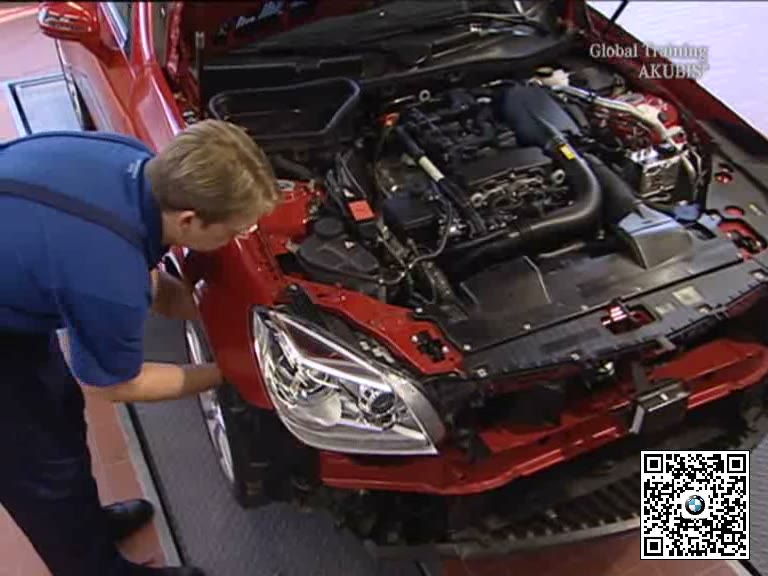

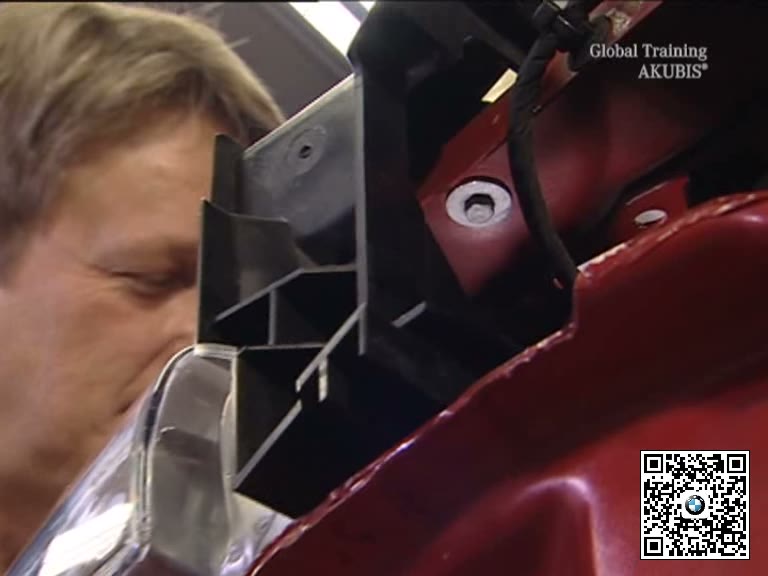

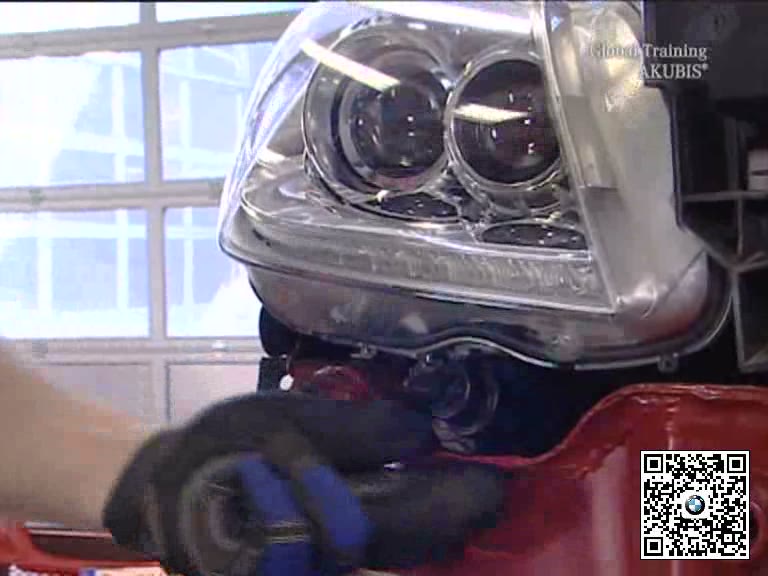

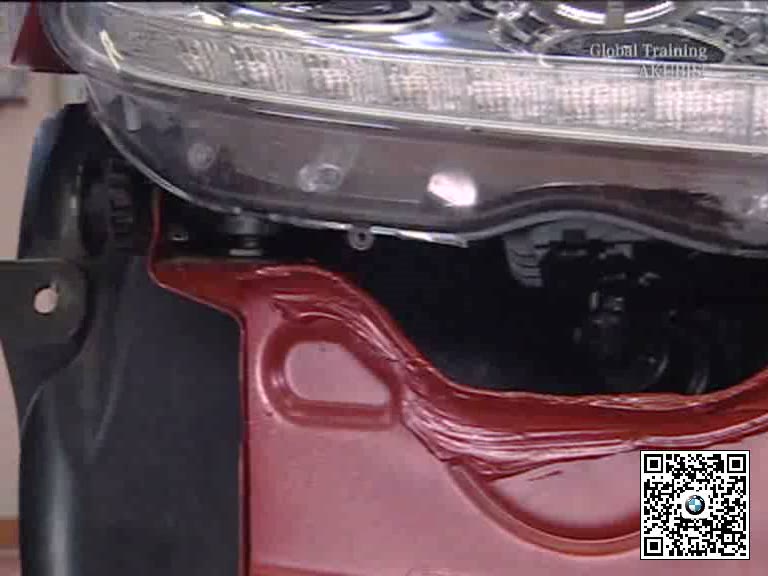

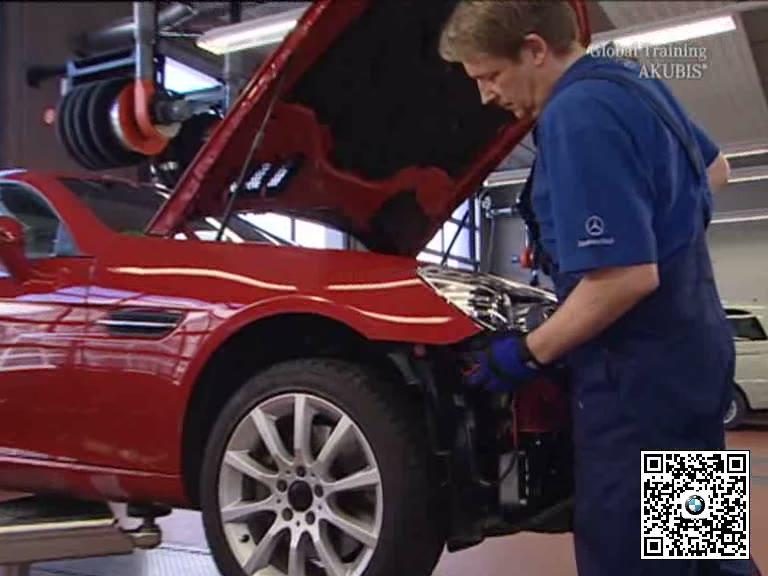

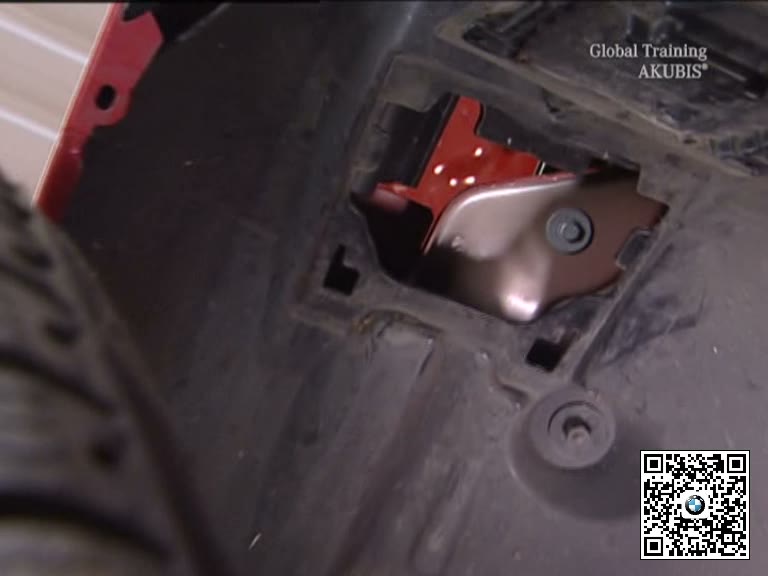

找到大灯上部、侧部和下部固定点，依次释放螺钉和支架连接。灯具松开后用手托住，避免对透镜和壳体施加扭力。

三、断开模块和电气插头

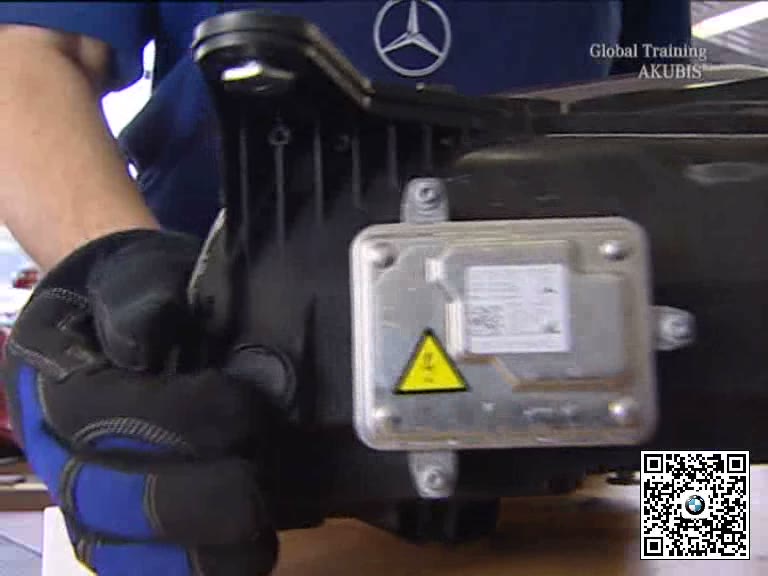

在灯具后部解锁主插头及相关模块连接，检查密封、针脚和线束。若涉及高压点火部件，必须按规定等待并使用适用防护。

四、装复并检查灯光功能和光型

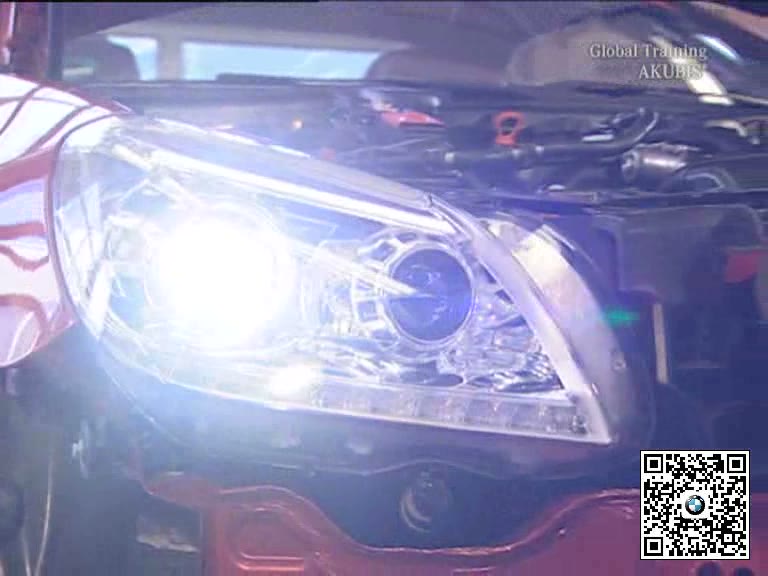

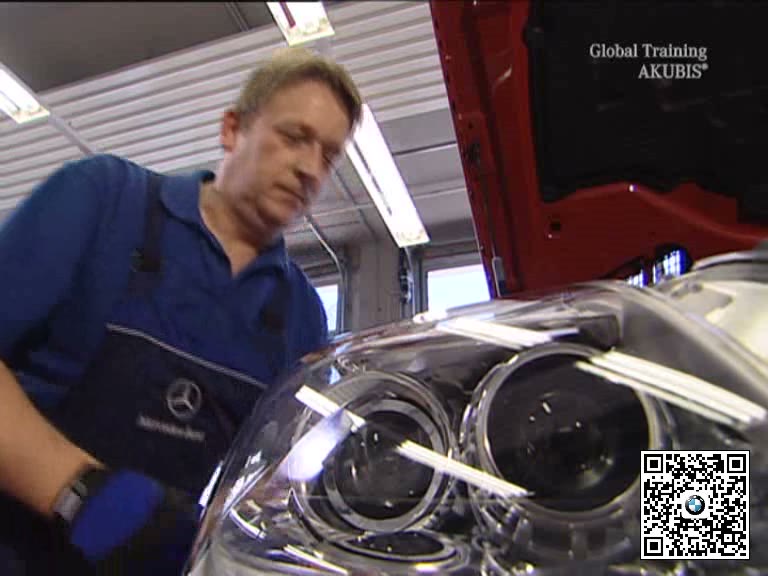

将灯具准确定位后装回固定件，恢复所有连接和覆盖件。通电检查近远光、转向、日行灯等功能，必要时进行大灯校准和光型检测。

五、完工检查要点

• 故障已定位到灯具、模块或线路方向。
• 灯具移出前全部固定点已释放。
• 电气及高压相关连接按规定处理。
• 装复后灯光功能和光型正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
