奔驰C218音响主机拆装：中控进入、光纤插头与装复检查

C218音响主机承担音频、电话、导航或车辆设置等功能。更换前应先读取故障并确认不是显示屏、功放、光纤环路或网络通信造成的问题。

拆卸主机时需要特别保护光纤插头和连接器，插头污染、折弯或方向错误都可能导致整套娱乐系统异常。

一、诊断主机并拆开中控进入通道

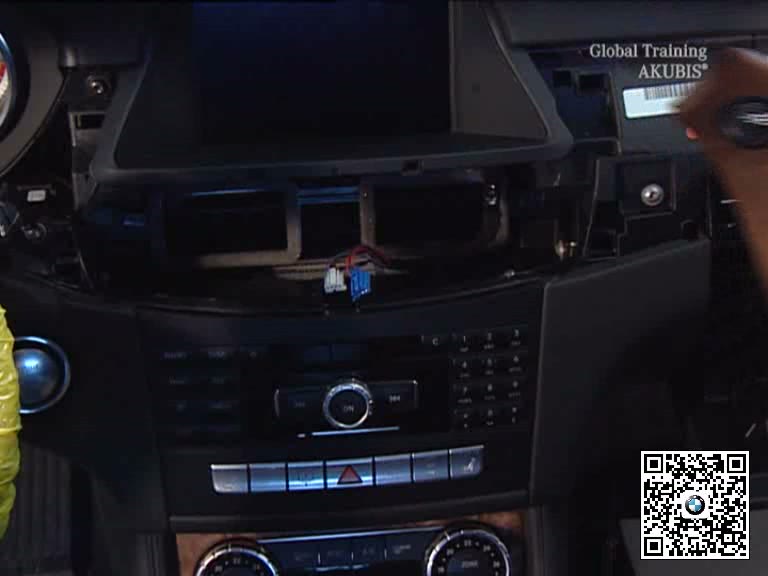

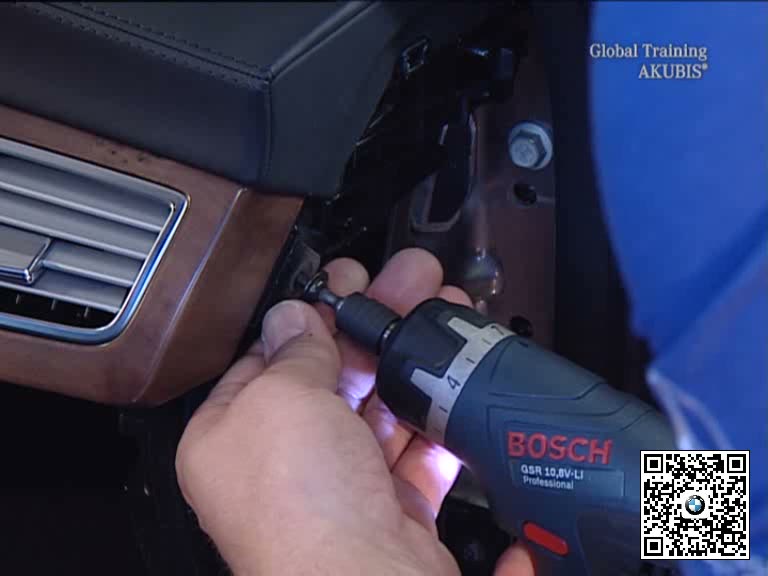

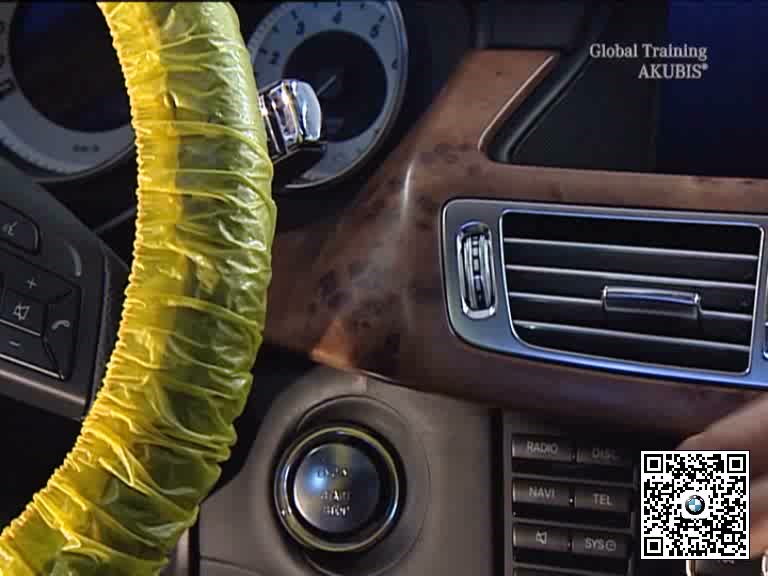

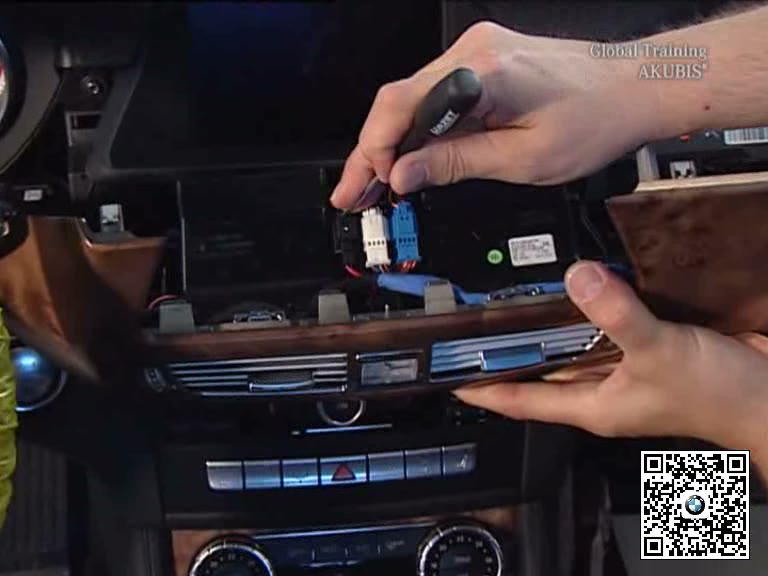

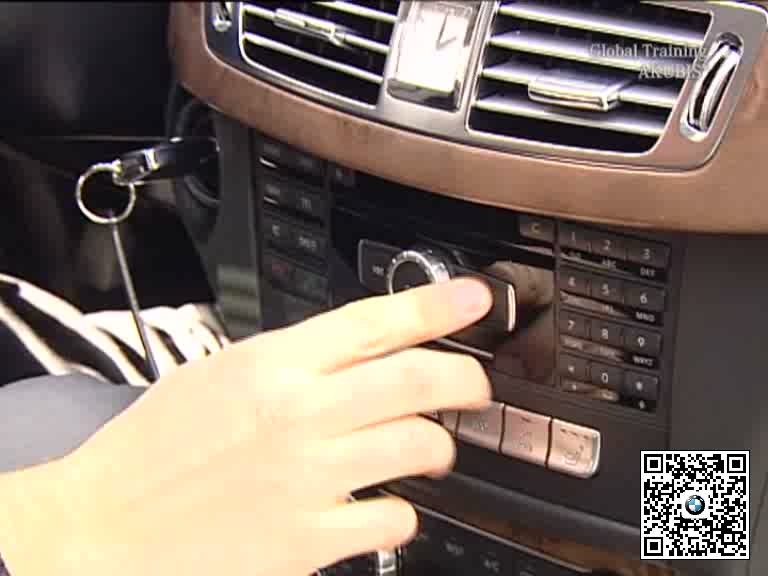

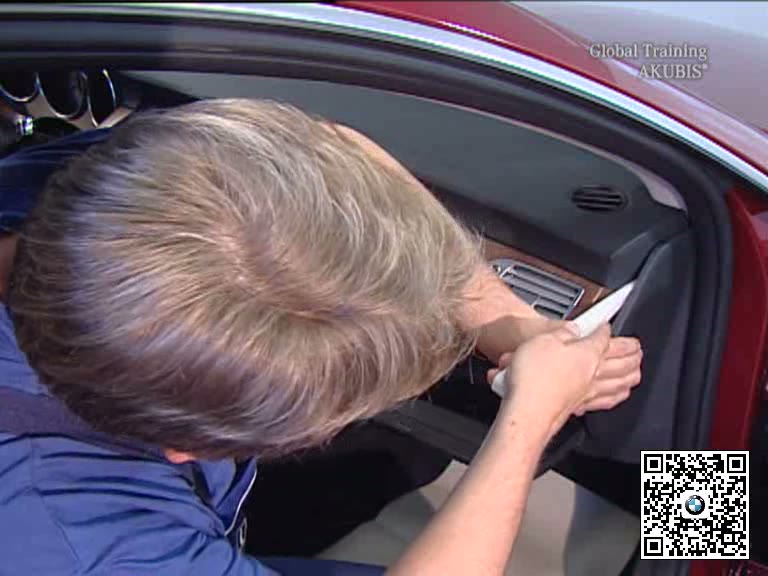

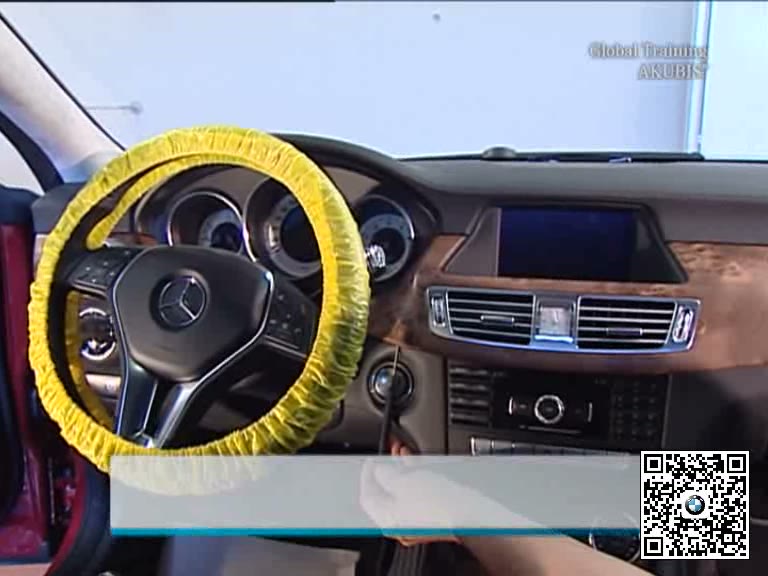

读取主机、网关和音频系统故障，关闭点火开关。按顺序拆下中控饰板、相关操作面板和周边固定件，给主机留出移出空间。

二、释放主机固定件并平稳取出

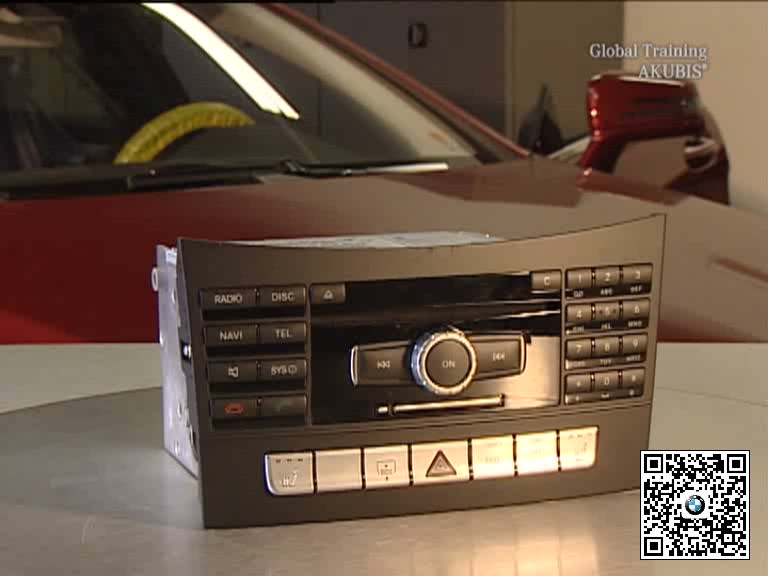

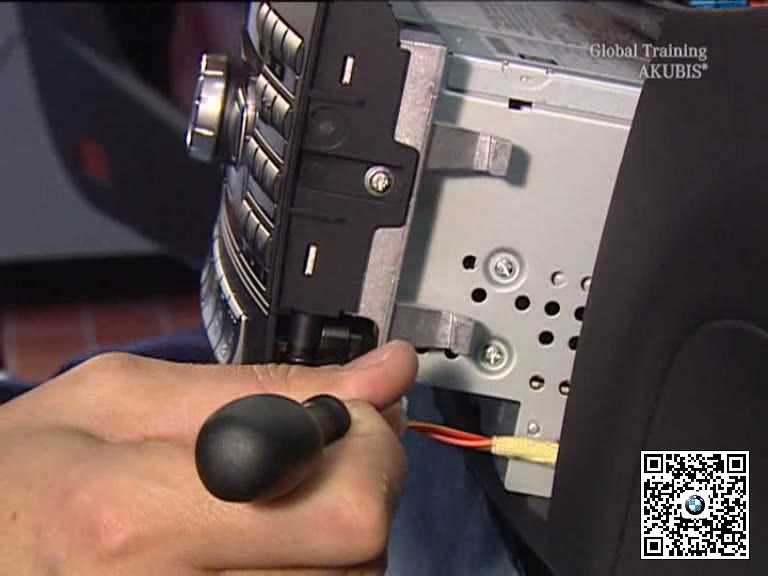

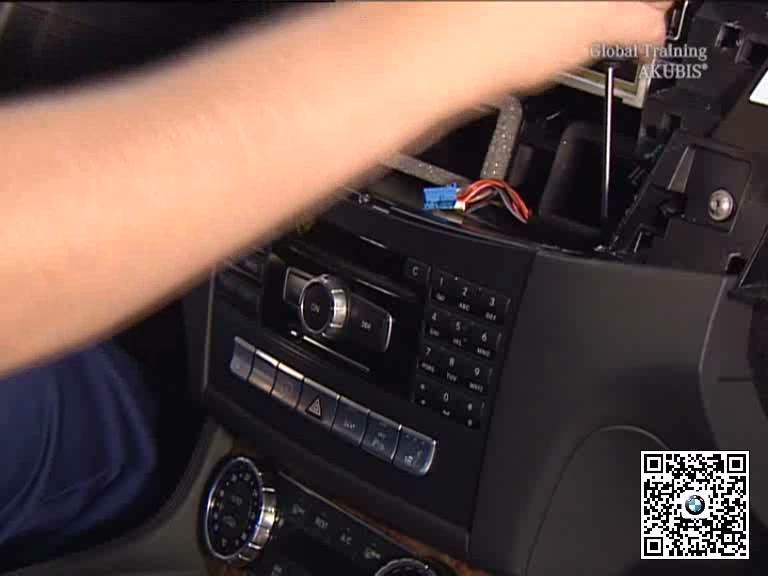

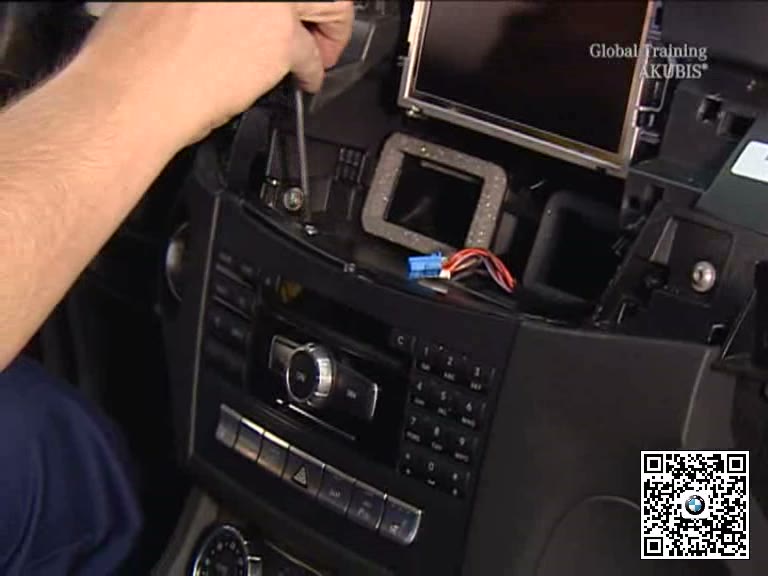

拆下主机固定螺钉后双手托住总成缓慢移出，避免刮伤饰板或拉扯后部线束。记录固定件和线束布置位置。

三、处理电源、天线和光纤插头

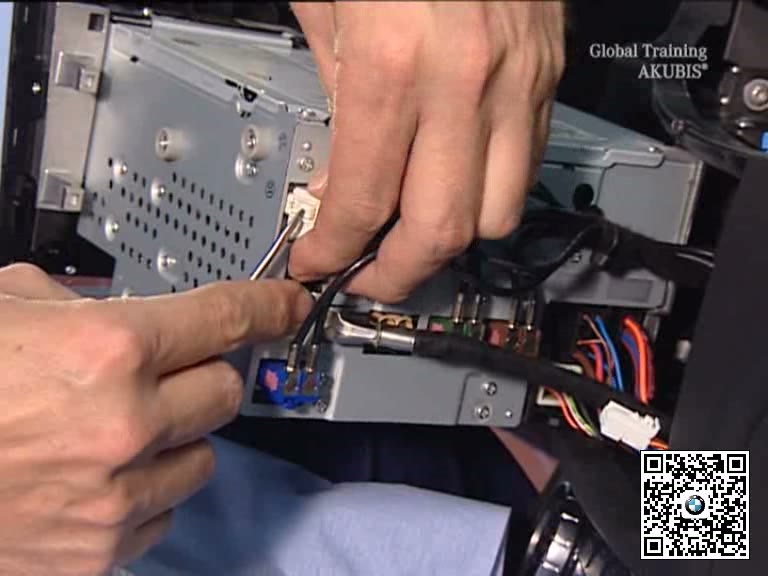

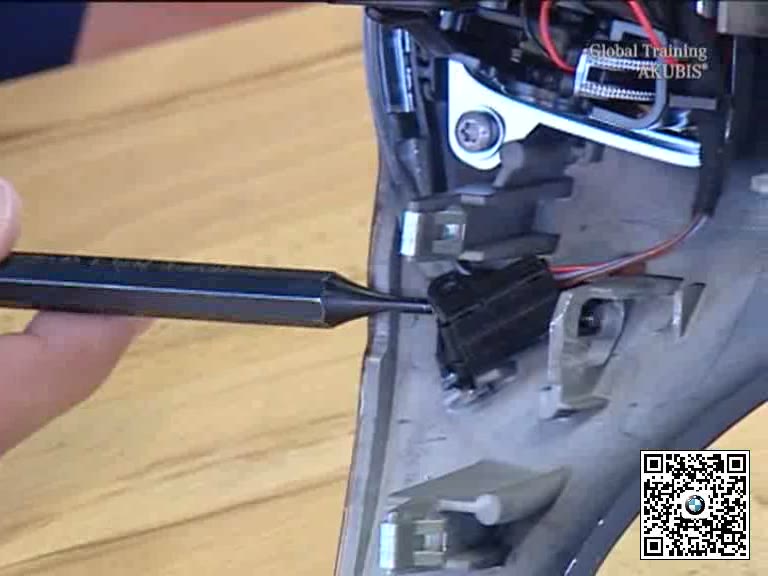

按插头锁止结构逐一断开电源、天线、通信及光纤连接。给光纤端面加保护帽，禁止强弯、污染或直视光纤端面。

四、装复后检查音频与网络功能

接回所有插头并确认锁止，固定主机后恢复中控。通电检查声音、电话、导航、显示及方向盘控制，读取故障确认光纤环路通信正常。

五、完工检查要点

• 主机故障已与显示、光纤和网络问题区分。
• 光纤端面受到保护且未过度弯折。
• 所有电源和天线插头均已锁止。
• 音频、通信和车辆设置功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
