奔驰ME诊断适配器使用：126/189针线盒、M/F插与带电测量

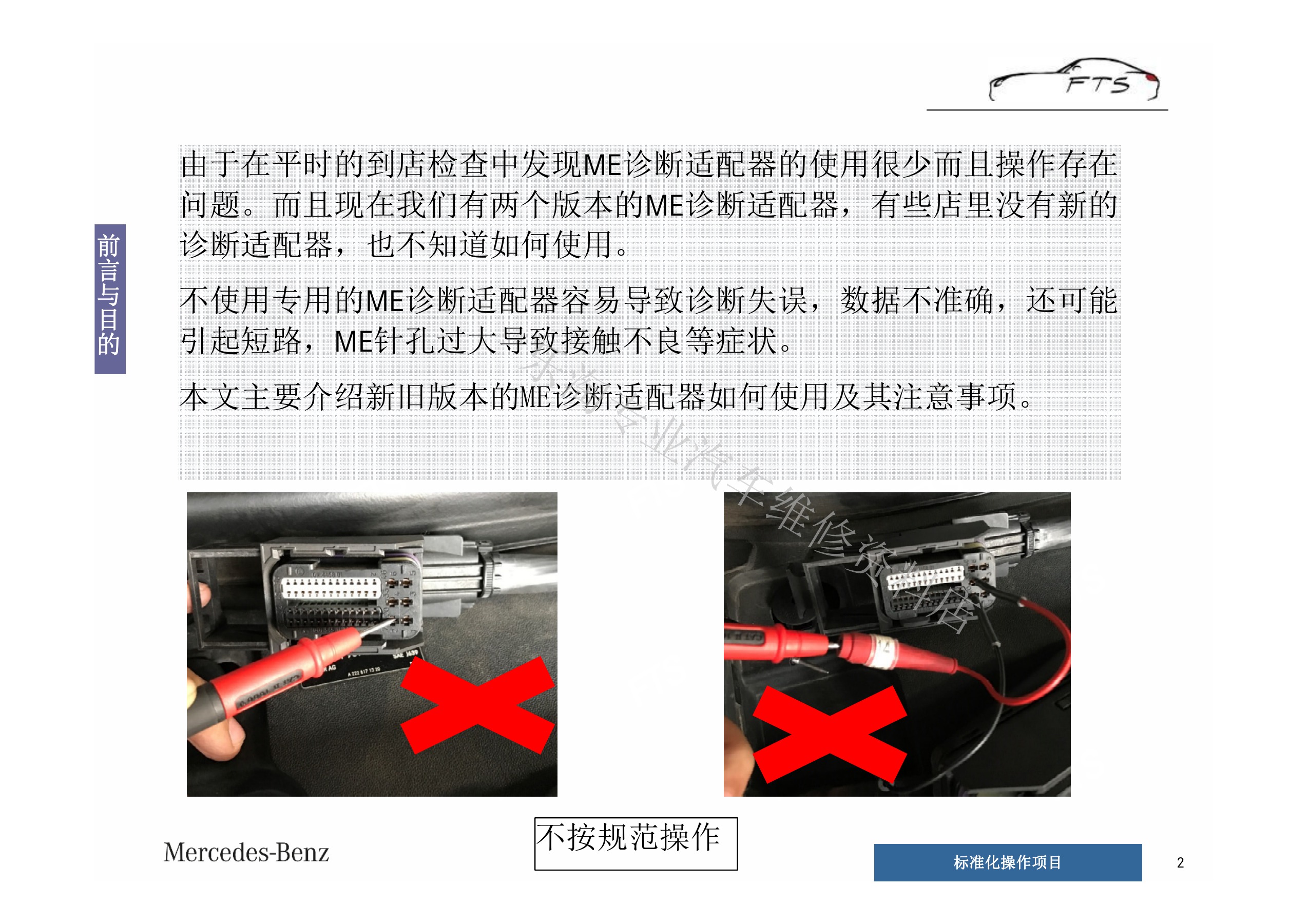

ME诊断适配器把发动机控制单元与车辆线束之间的针脚引出到测试线盒，使控制单元在正常连接、甚至发动机运行状态下也能测量电压、电流和波形。资料同时展示旧版35/126针线盒、新版189针线盒以及后续一体式线束，最重要的是接口对应关系和防止误接。

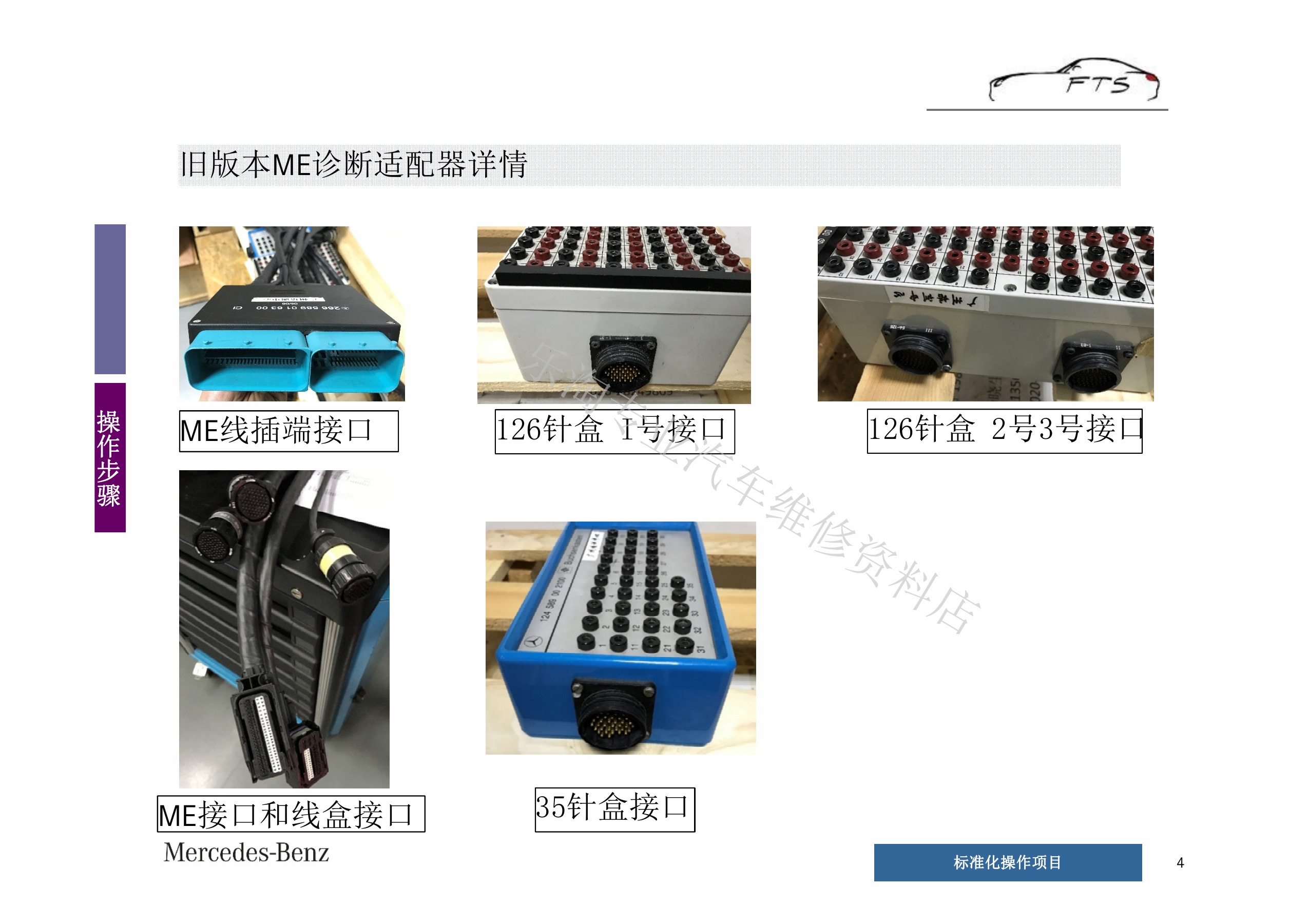

一、旧版ME适配器由哪些部分组成

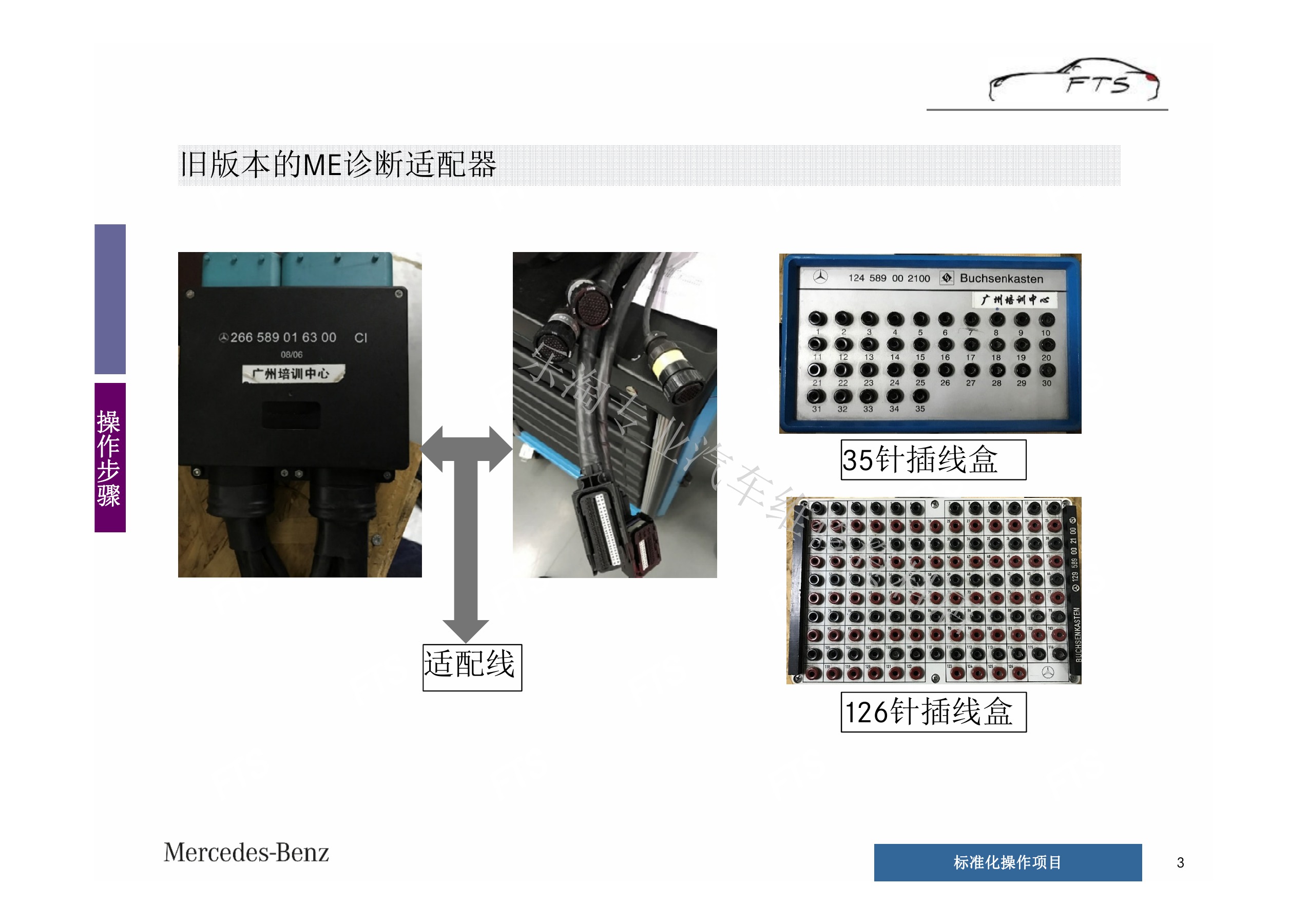

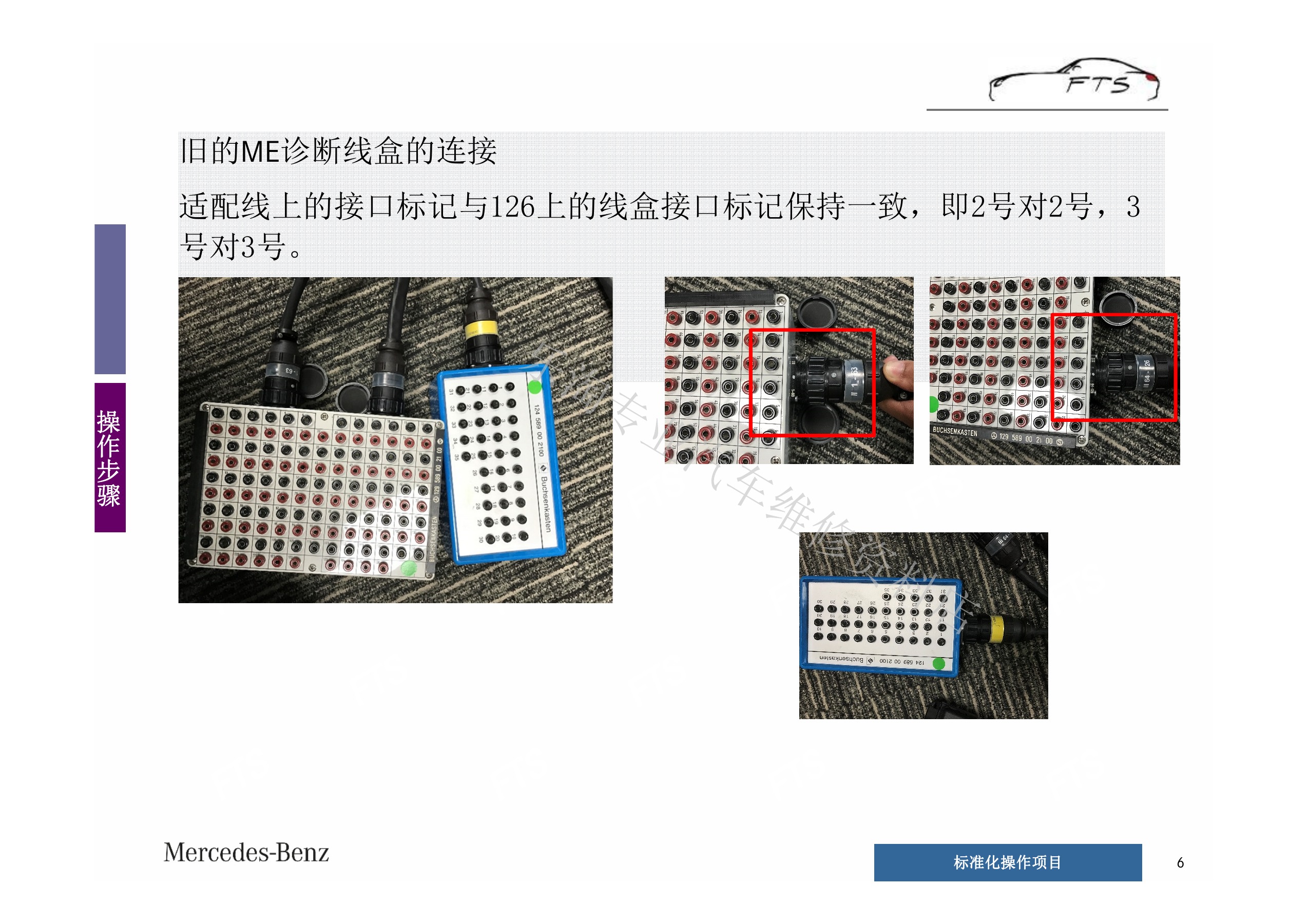

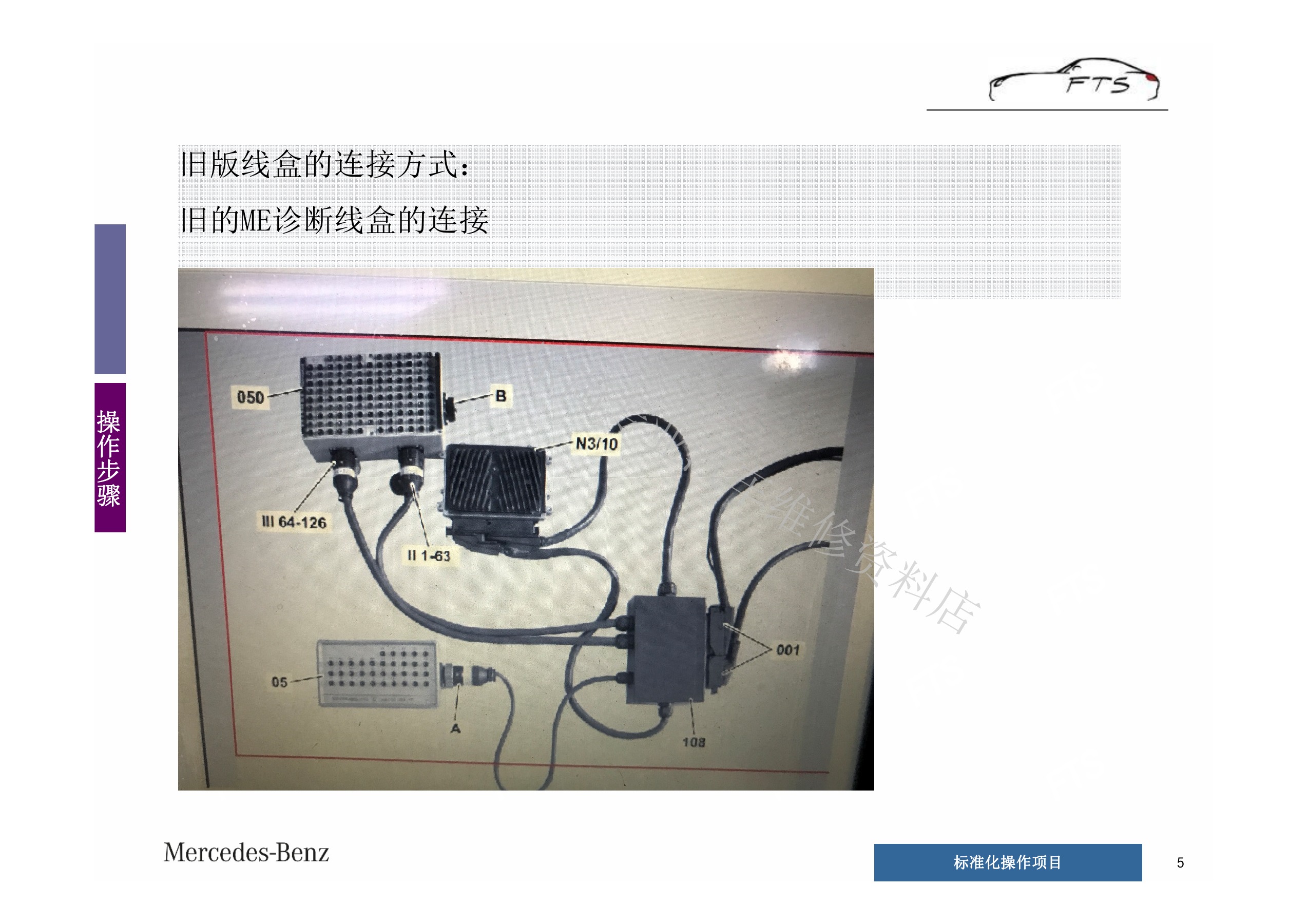

旧版系统包含ME适配线、35针线盒及126针线盒。适配线接口标记必须与线盒接口标记一致，2号对2号、3号对3号。接线前先在Xentry引导测试和电路图中确认控制单元、插头与目标针脚。

二、旧版I号接口不能与黄色标签接口误接

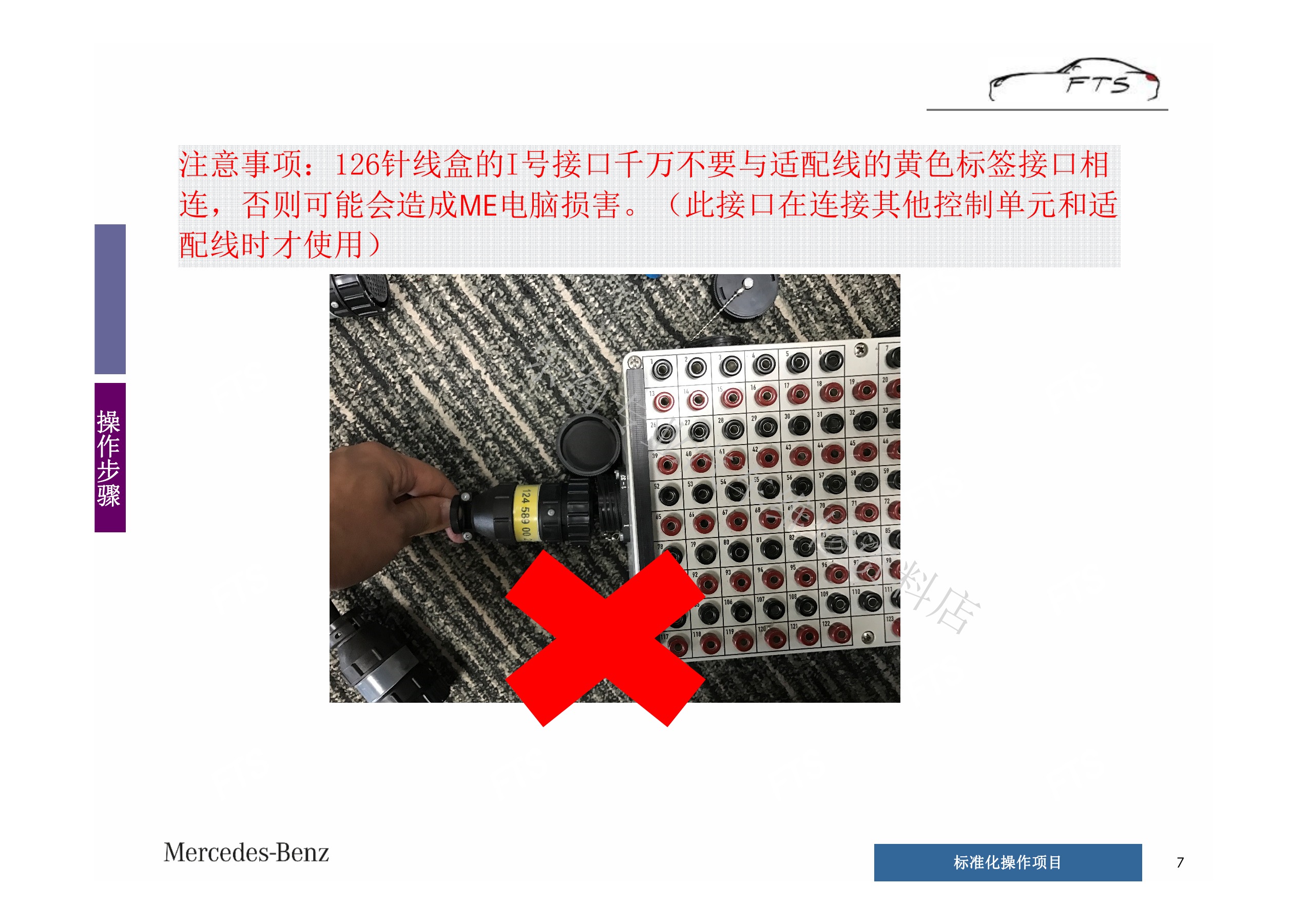

资料特别警告，126针线盒I号接口不得与适配线黄色标签接口连接，否则可能损坏ME控制单元。这不是可以凭插头外形试插的工具，任何接口关系都要按适配器标记和测试指引确认。

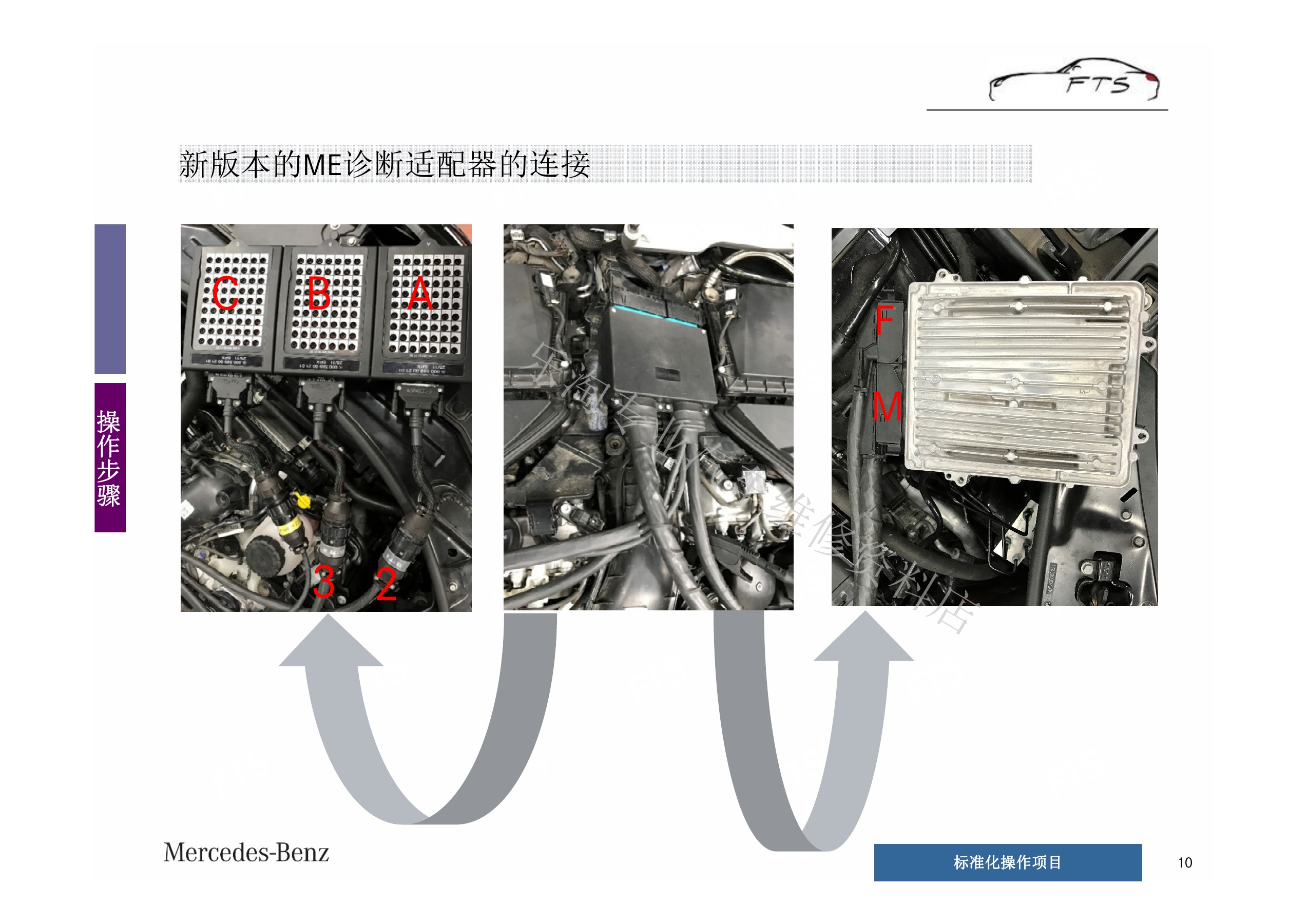

三、新版189针线盒要保证A/B/C孔板对应

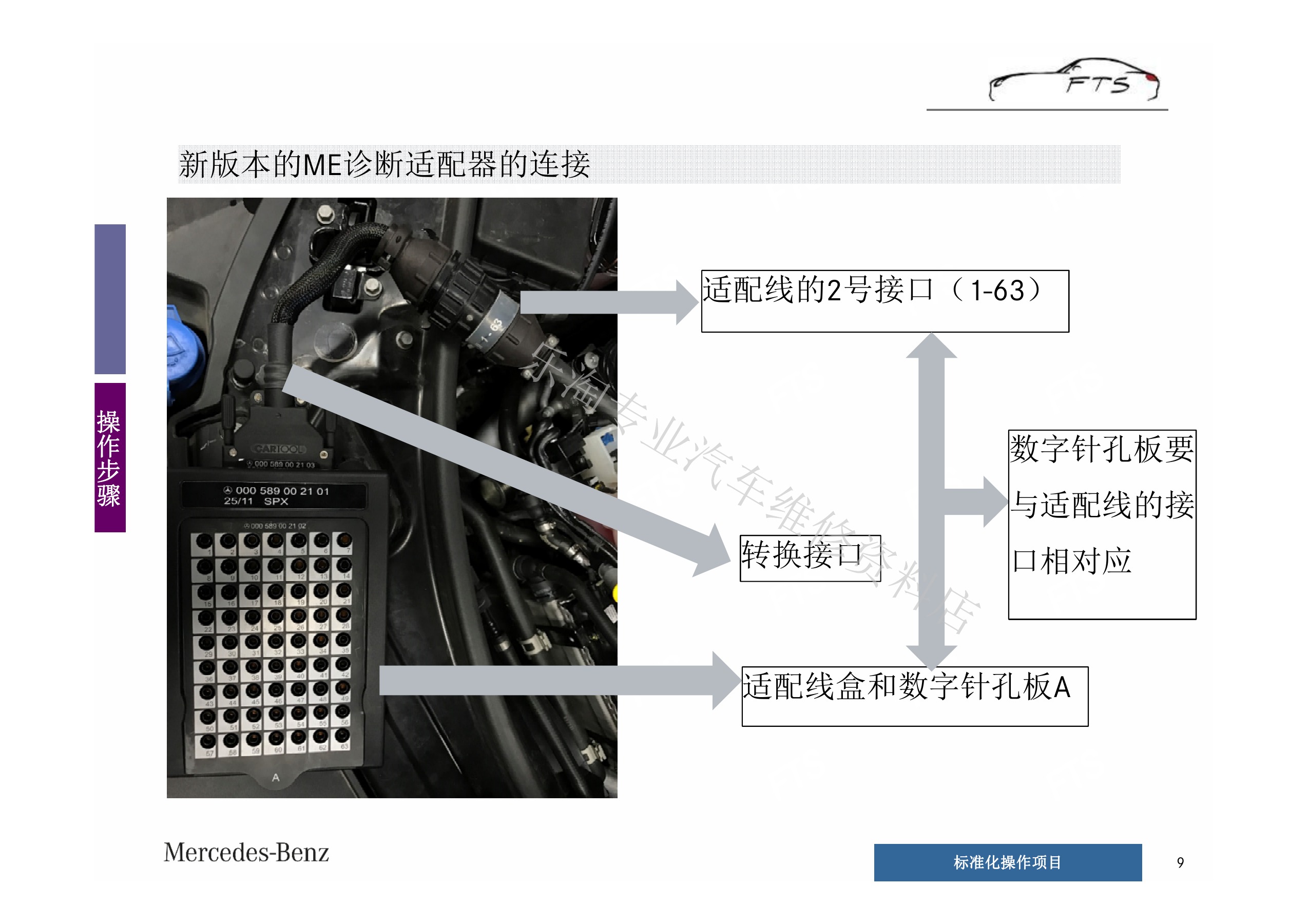

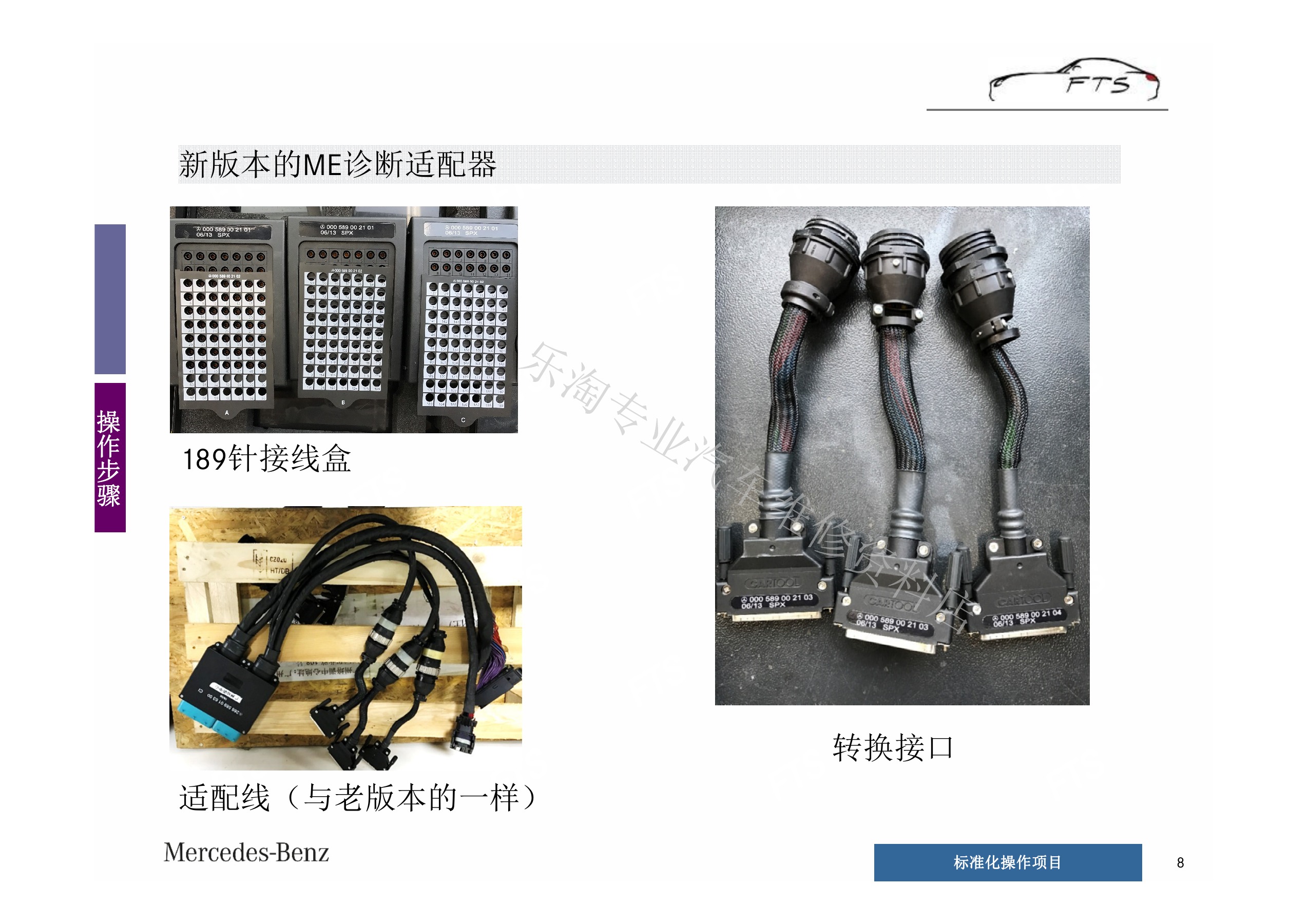

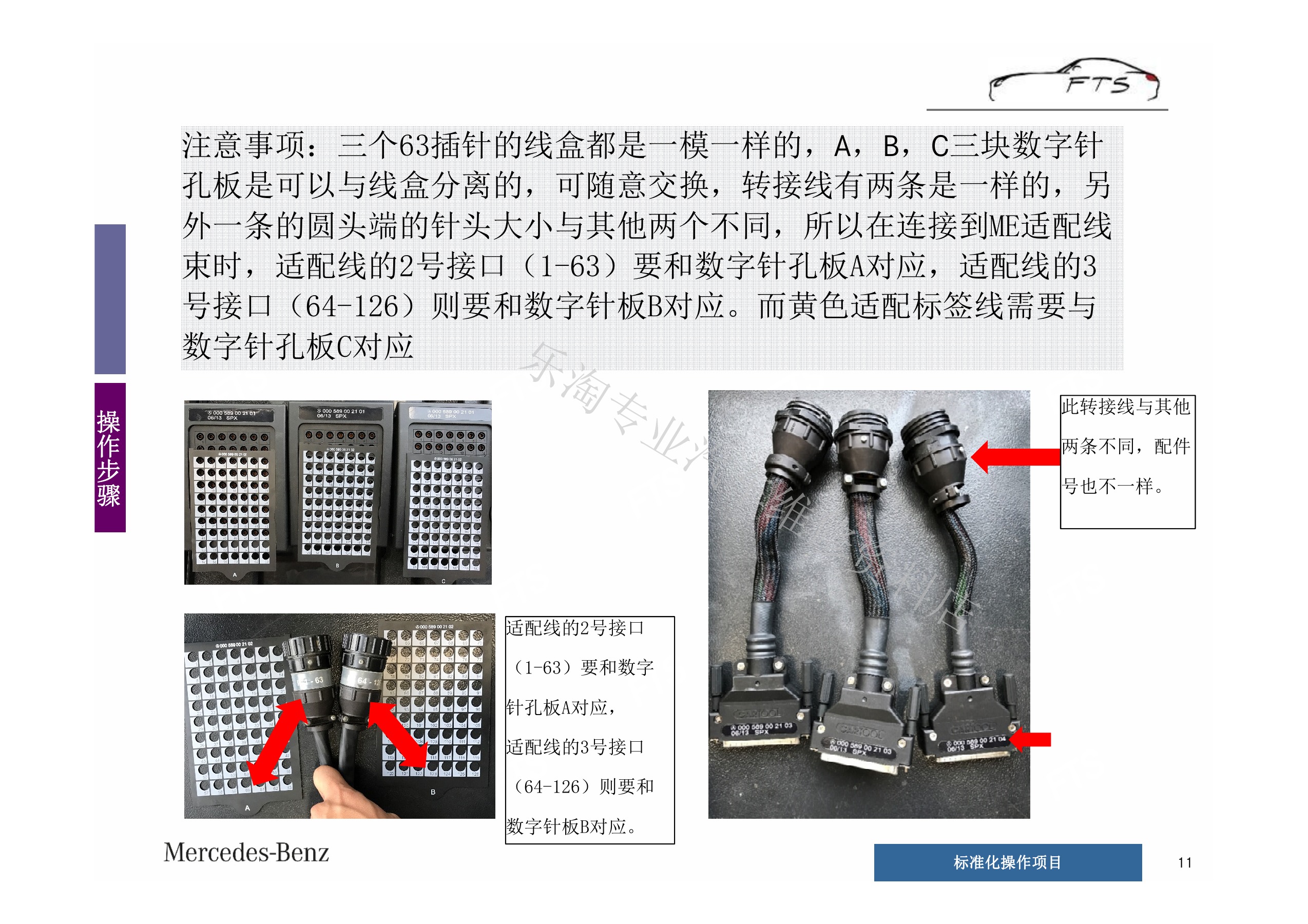

新版三块63针线盒外观相同，数字孔板A、B、C可以拆分互换，因此更容易装错。适配线2号接口（1-63）对应孔板A，3号接口（64-126）对应孔板B，黄色标签线对应孔板C；其中一条转换线的圆头针脚与另两条不同，必须按配件和标记连接。

四、M插与F插的针脚换算

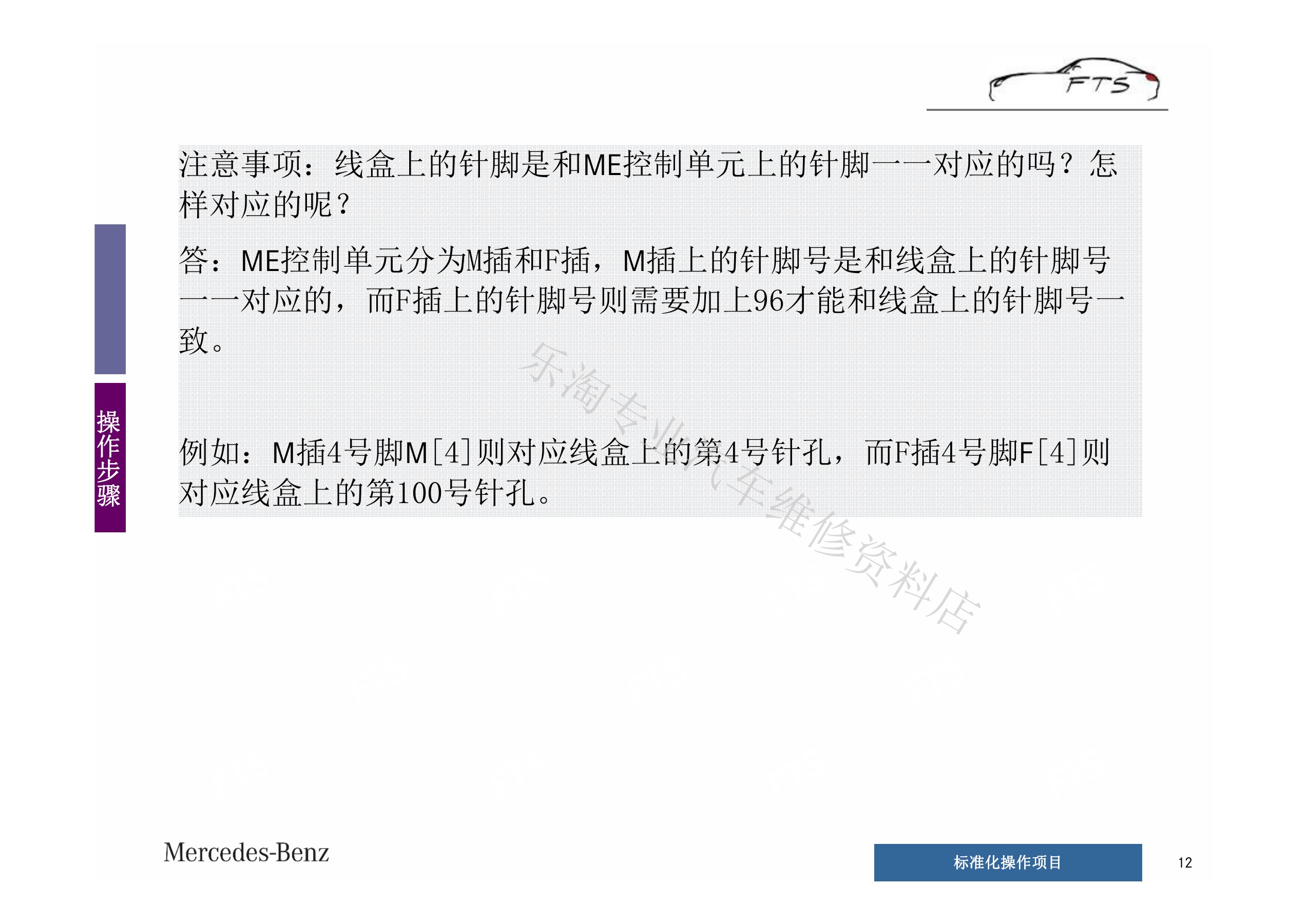

M插针脚号与线盒针孔直接对应；F插针脚号需要按资料所述加96换算。例如M[4]对应线盒4号孔，F[4]对应线盒100号孔。不同适配线和控制单元版本可能改变对应方式，因此现场仍以Xentry引导测试显示的针孔为准。

五、按Xentry引导连接万用表

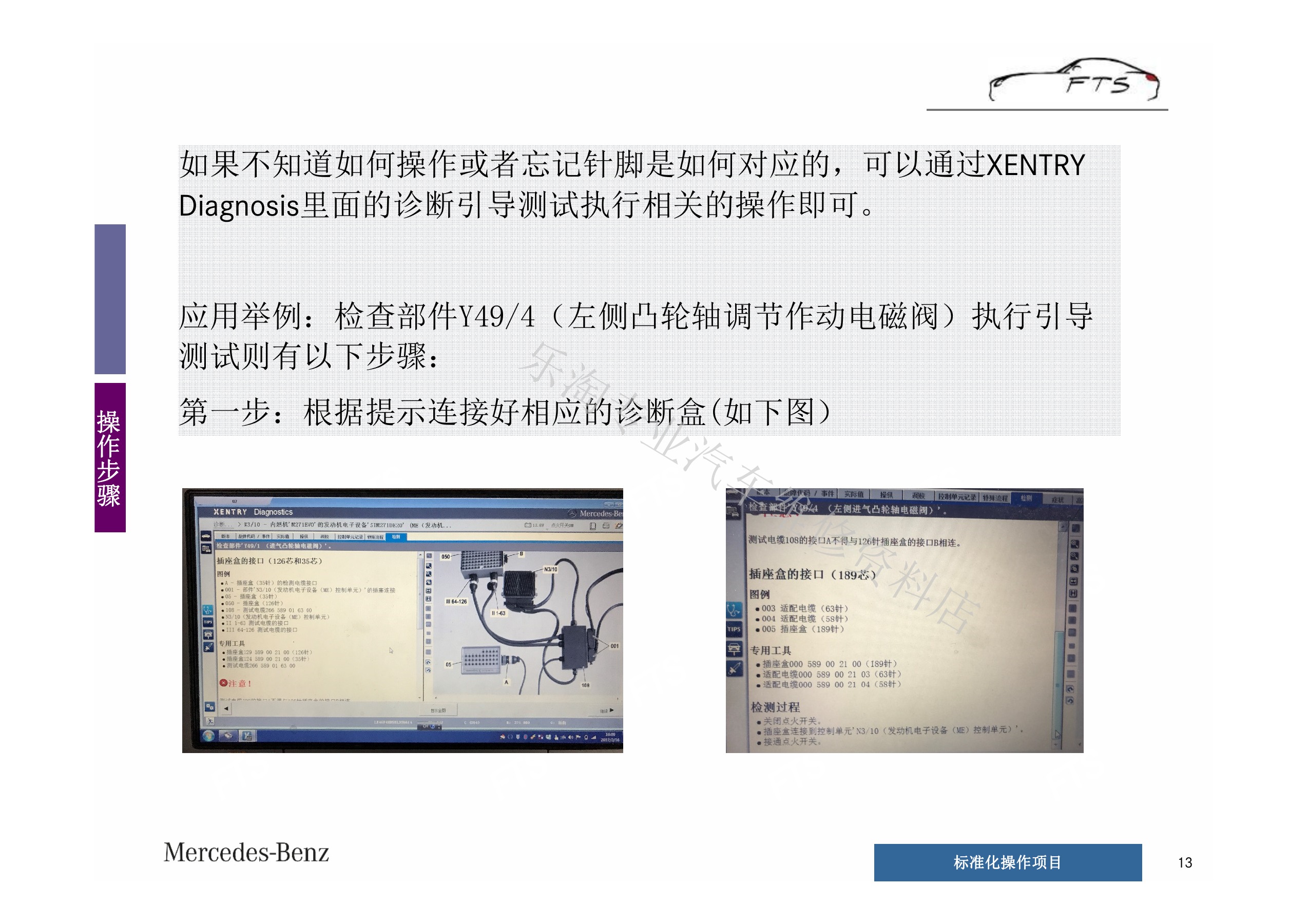

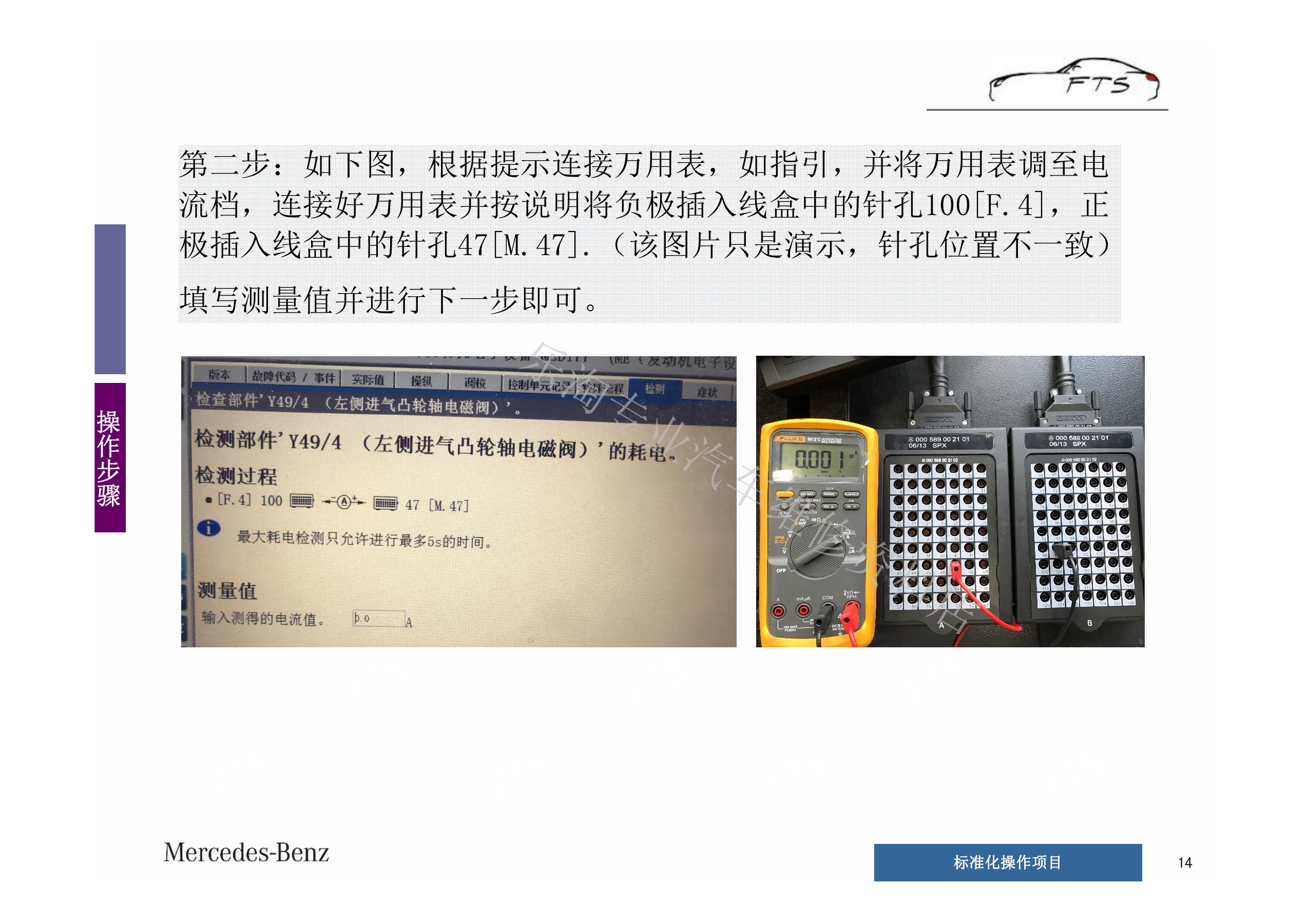

资料以左侧凸轮轴调节作动电磁阀Y49/4为例：引导测试先提示接入指定线盒，再明确万用表挡位、正负表笔和针孔号。完成接线后再输入实测值继续判断，不能根据示例图片猜测孔位。

六、新控制单元可能只支持新版线盒

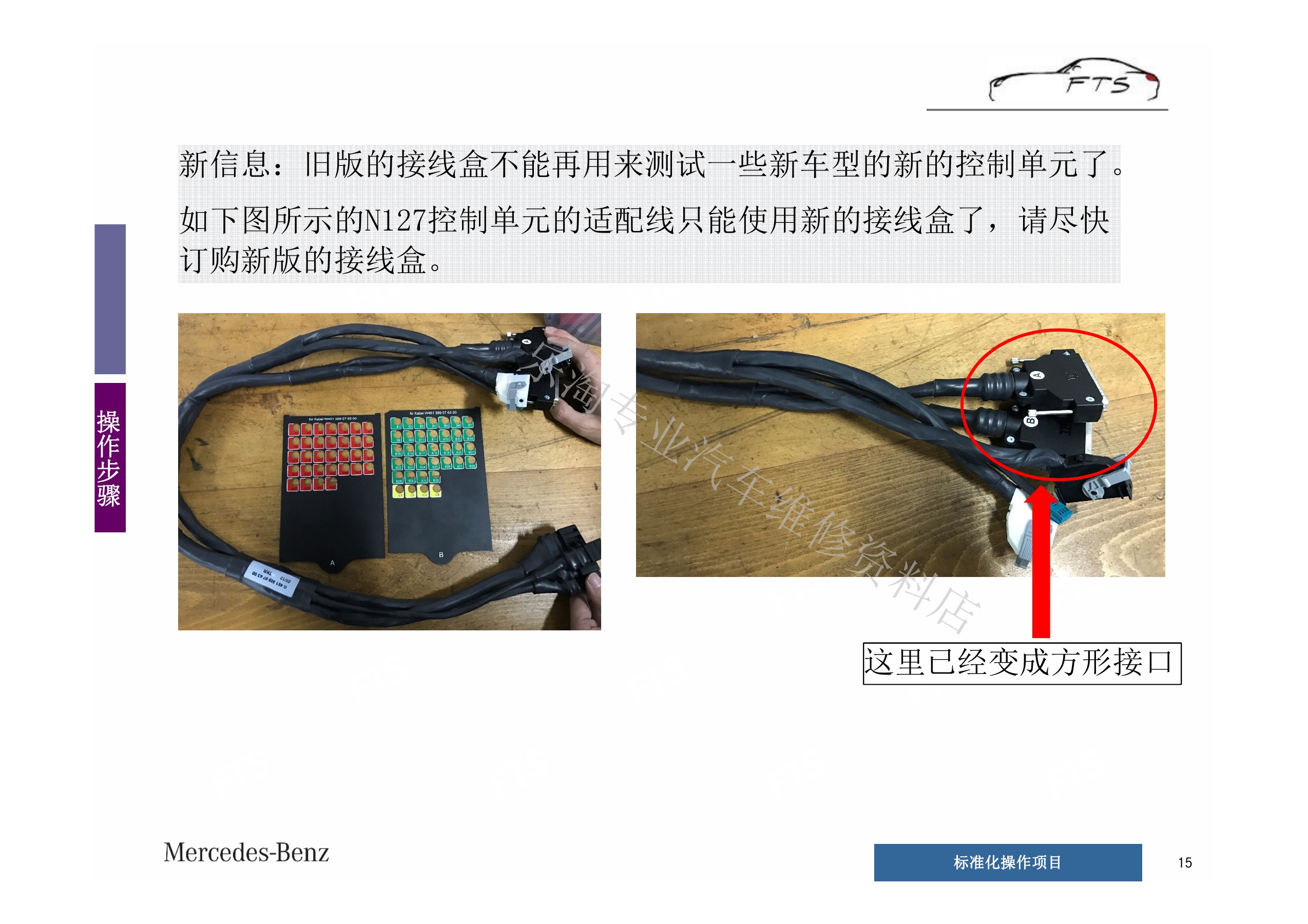

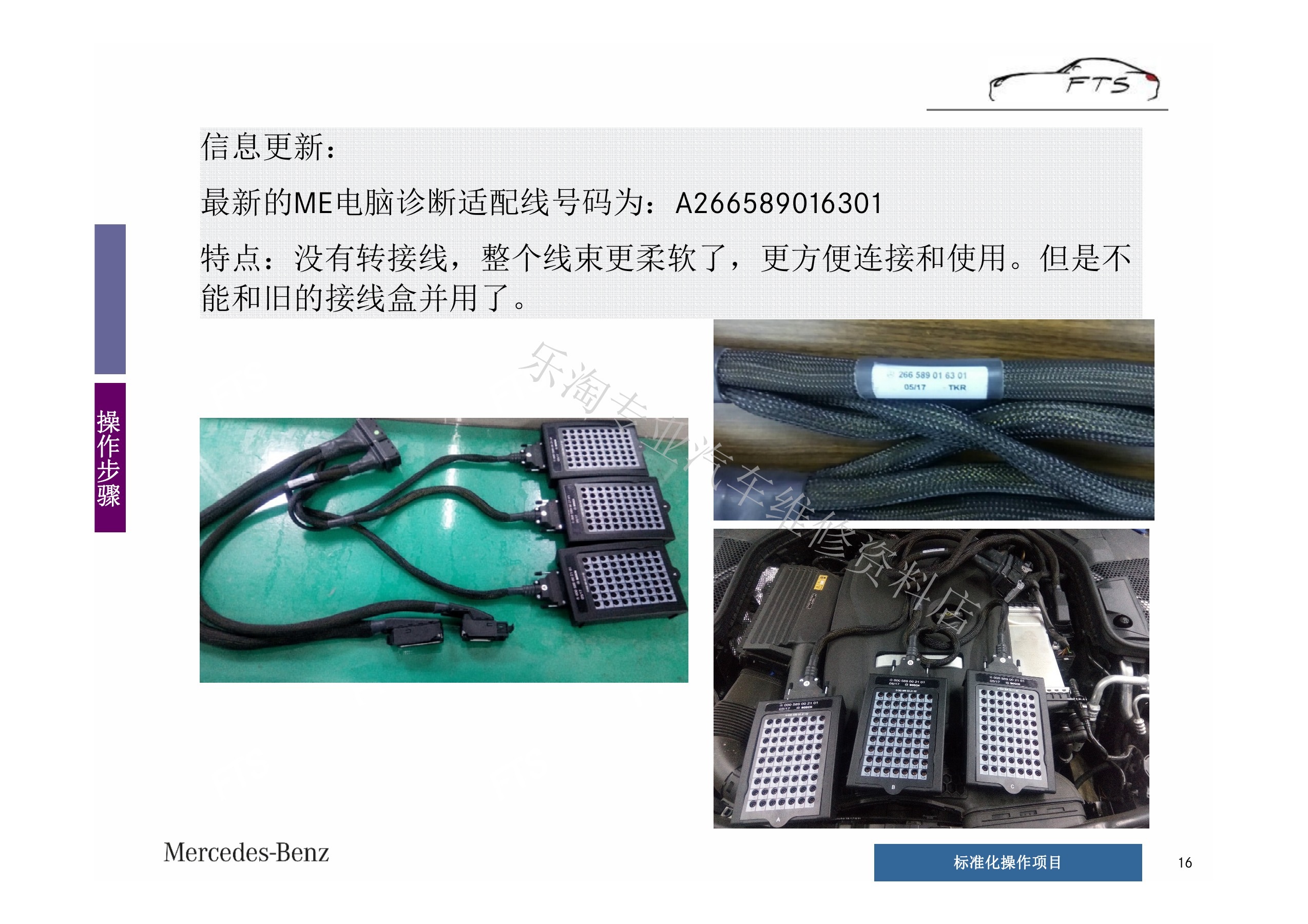

旧线盒不能覆盖所有新型控制单元。资料列出N127等方形接口场景，并更新一体式ME诊断适配线A266589016301；该线束更柔软且省去部分转换线，但不能与旧线盒混用。订购和使用前应再次核对当前专用工具信息。

七、带电测量的价值与风险

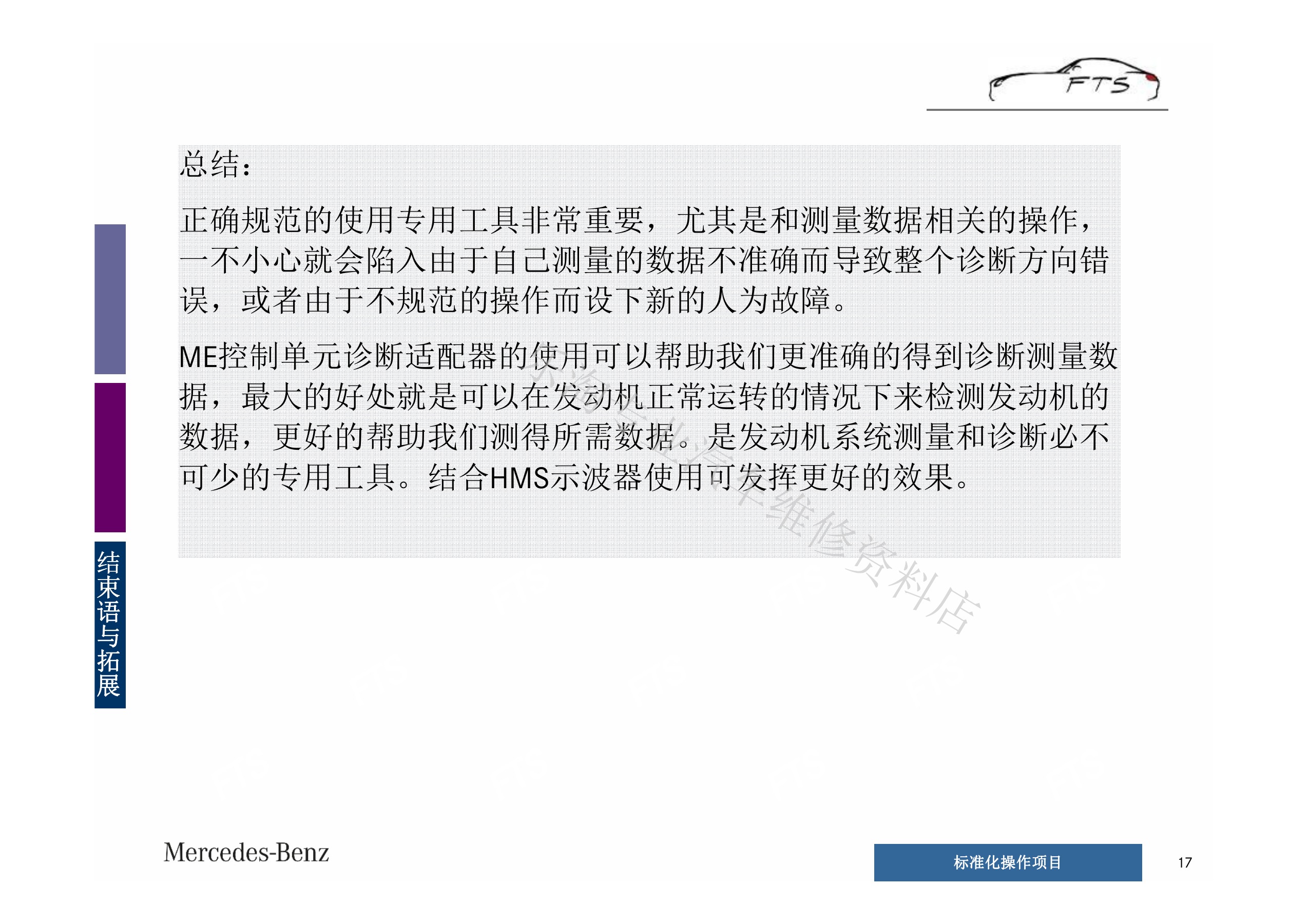

适配器的优势是保留控制单元工作状态，便于观察负载下电压、电流和动态波形；风险则是误接可能制造新故障或损坏控制单元。规范顺序应为：确认车型与控制单元版本、查WIS和Xentry、核对线盒孔板、断电完成插接、按指引恢复供电并测量。
