摘要按奔驰标准化操作资料讲解HMS 990硬件、KR047/KR038采集线、双通道CAN、多通道曲轴凸轮轴及次级点火波形测量。

HMS 990可以理解为把电压随时间连续记录下来的测量工具。它比万用表更适合观察CAN、PWM、LIN、曲轴/凸轮轴和点火信号的变化。资料以硬件连接、基础设置以及三组实战案例为主,重点是如何取得可信波形,而不是复杂数学分析。

一、HMS 990需要哪些硬件

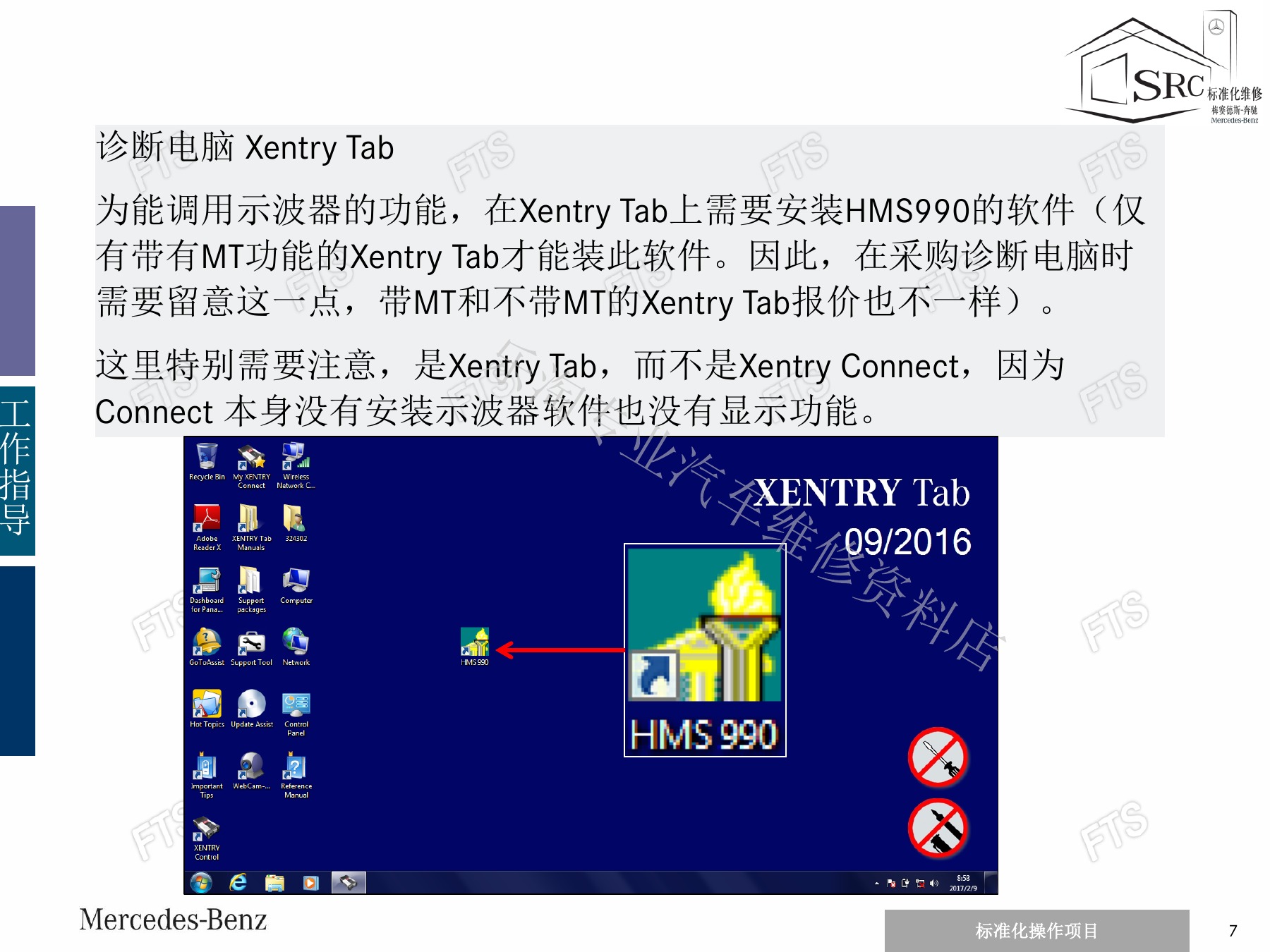

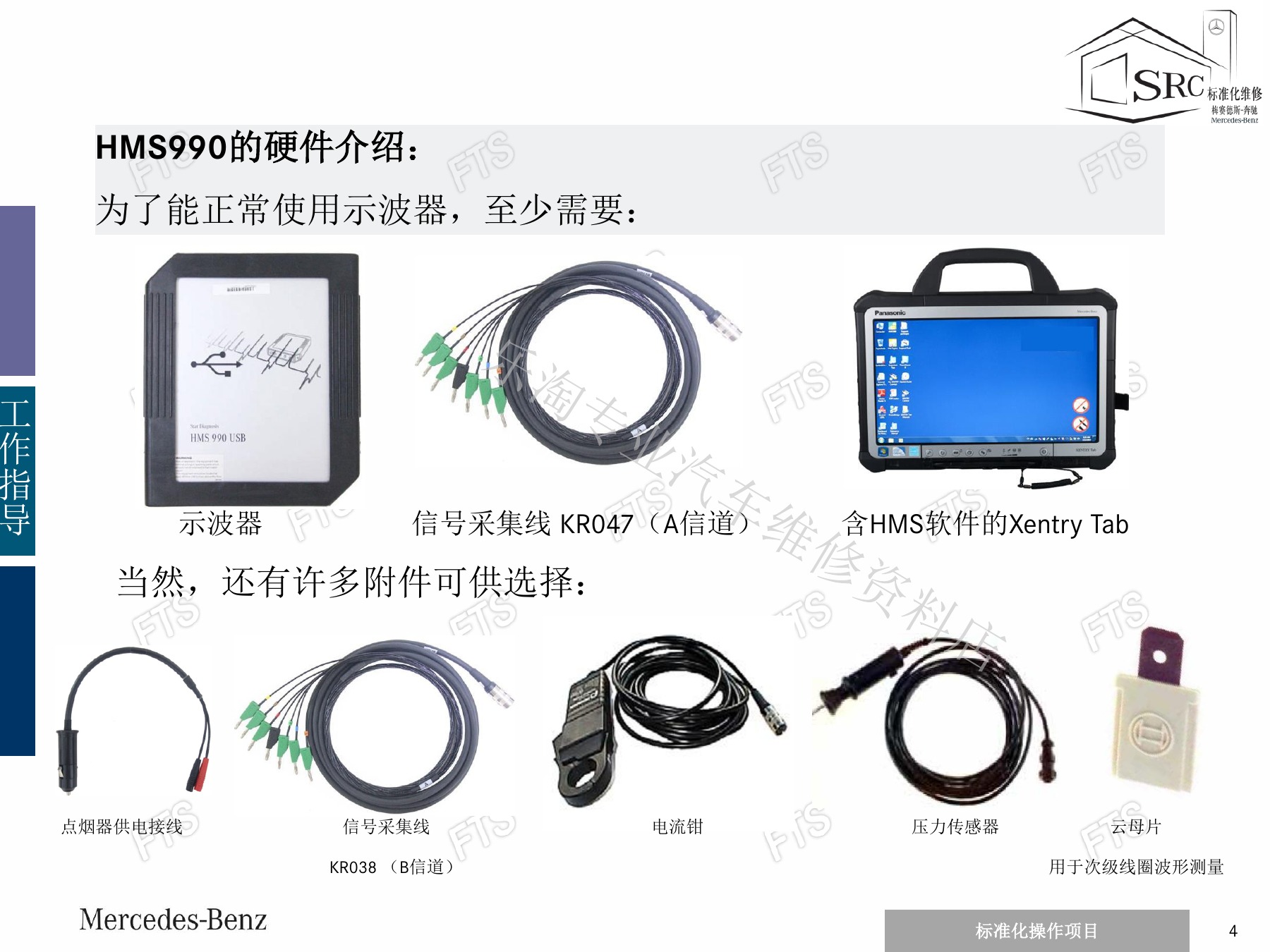

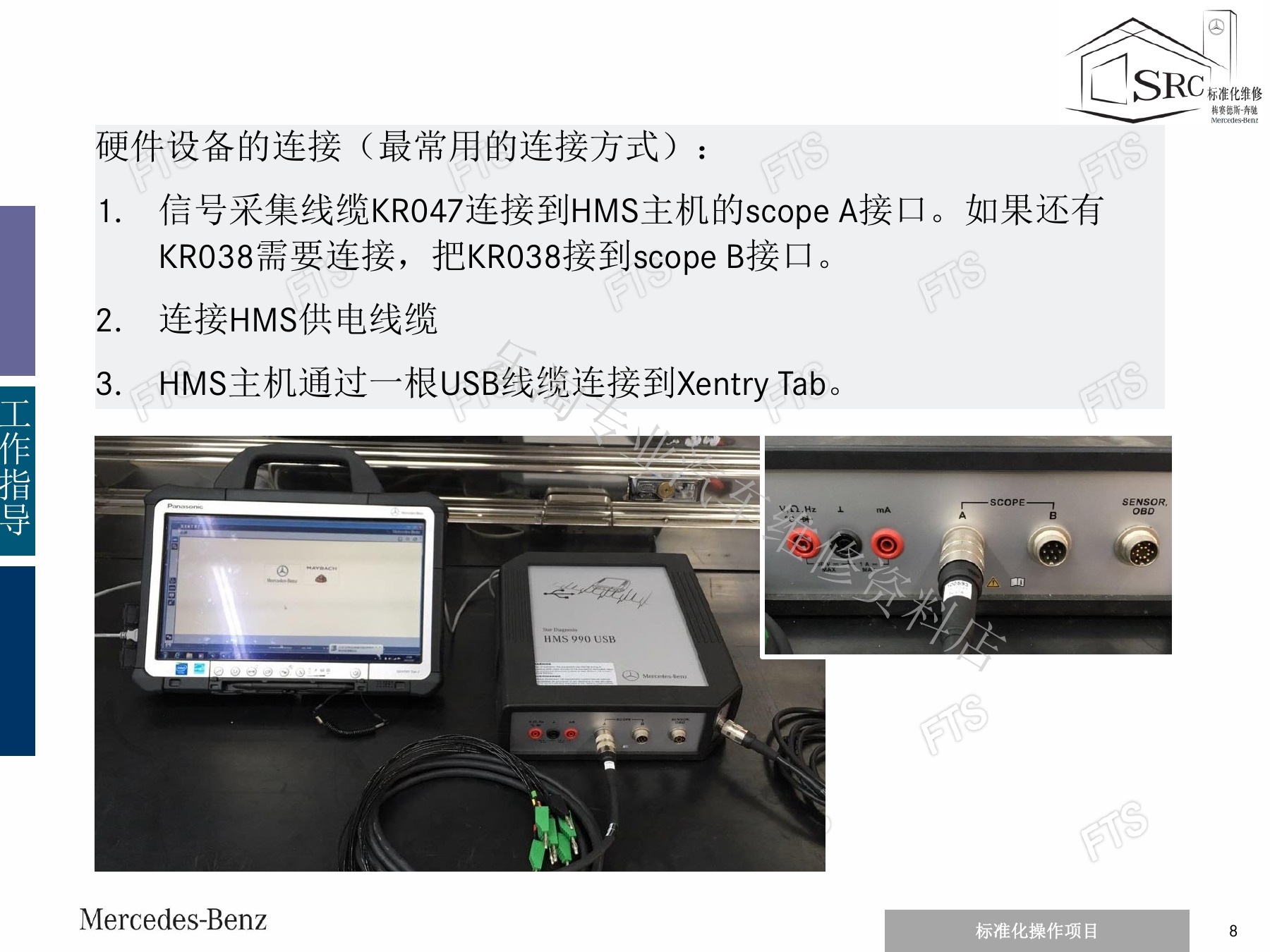

原资料中的HMS 990主机、KR047/KR038采集线、Xentry Tab和硬件连接(page-04)

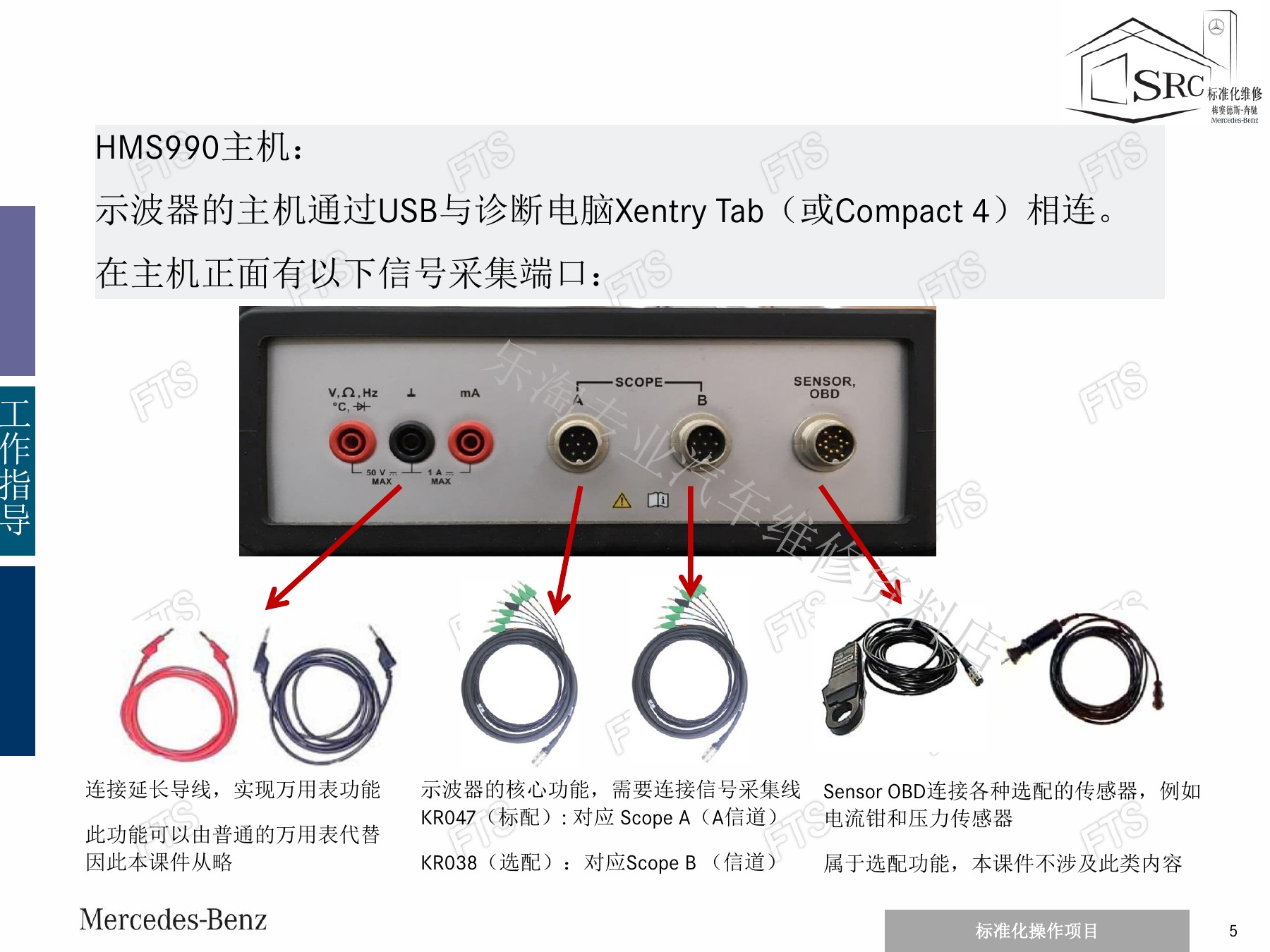

原资料中的HMS 990主机、KR047/KR038采集线、Xentry Tab和硬件连接(page-05)

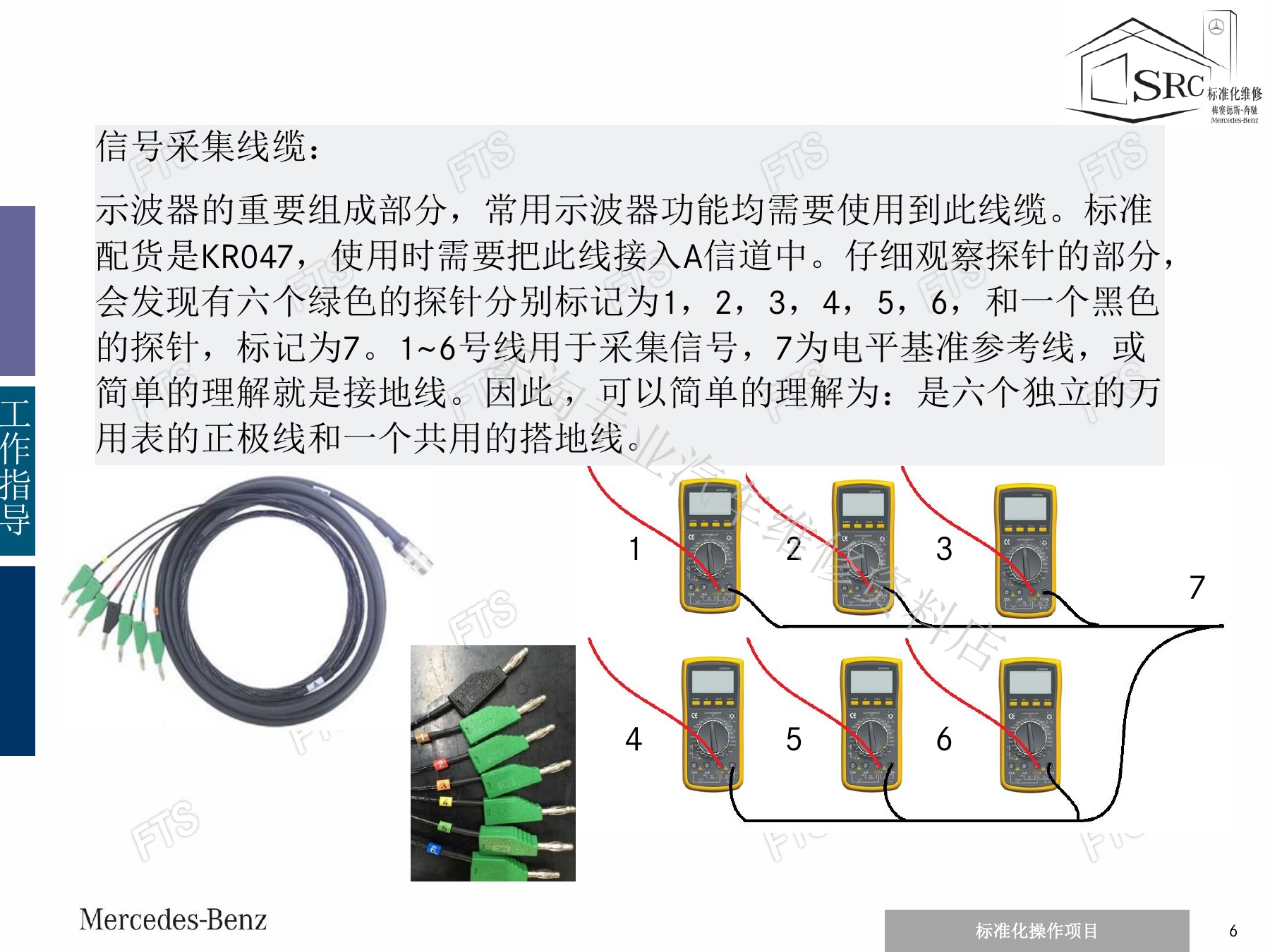

原资料中的HMS 990主机、KR047/KR038采集线、Xentry Tab和硬件连接(page-06)
原资料中的HMS 990主机、KR047/KR038采集线、Xentry Tab和硬件连接(page-07)
原资料中的HMS 990主机、KR047/KR038采集线、Xentry Tab和硬件连接(page-08)

主机通过USB连接带HMS软件的Xentry Tab。KR047接Scope A,提供A1-A6六路绿色信号线与A7公共参考地;选配KR038可扩展B通道。供电线、次级点火采集器、电流钳和压力传感器按测试任务选用,不能把Xentry Connect误认为显示和操作终端。

二、先看状态灯,再进入示波器功能

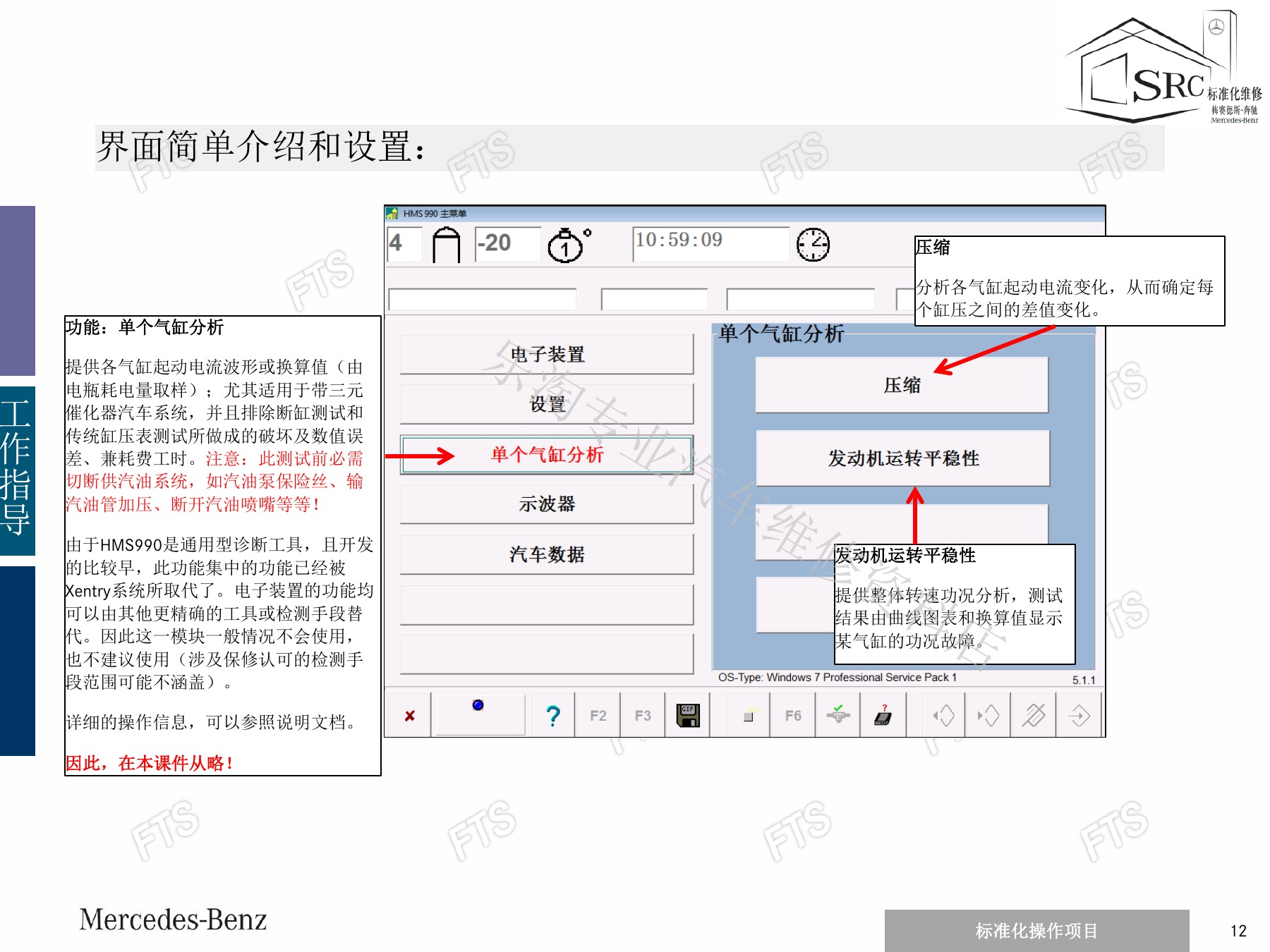

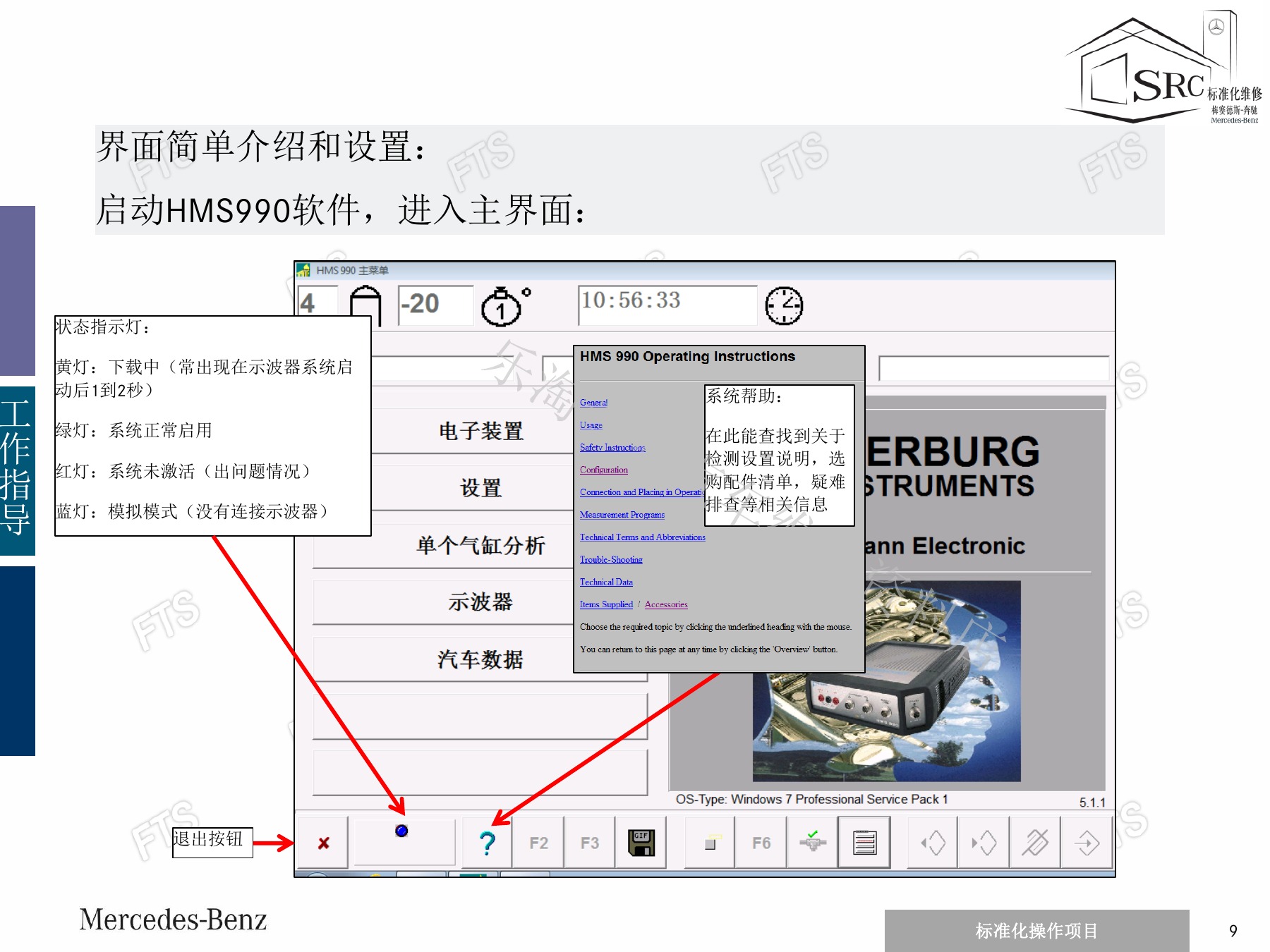

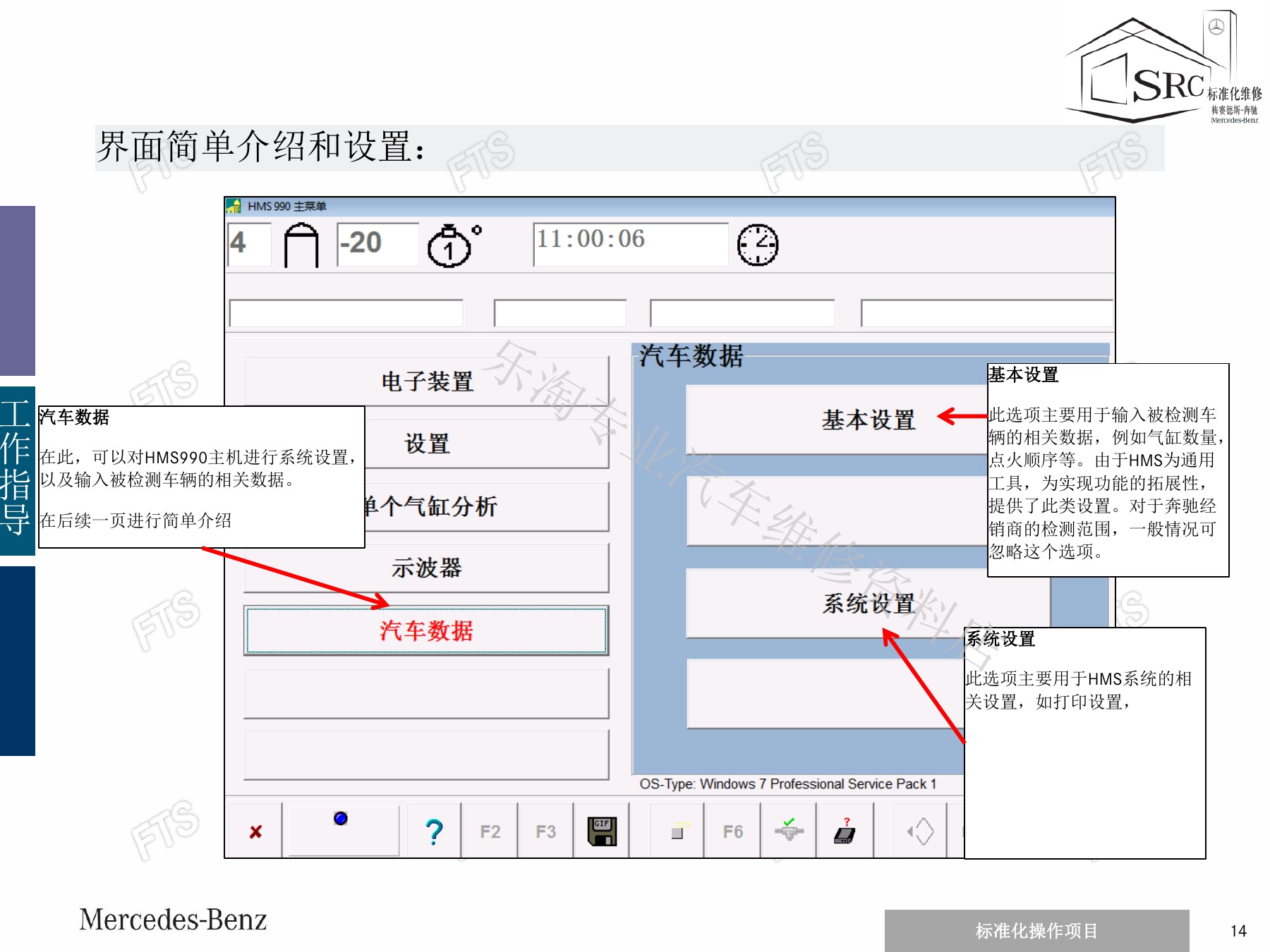

原资料中的HMS软件界面、功能区、系统设置和未激活排查(page-09)

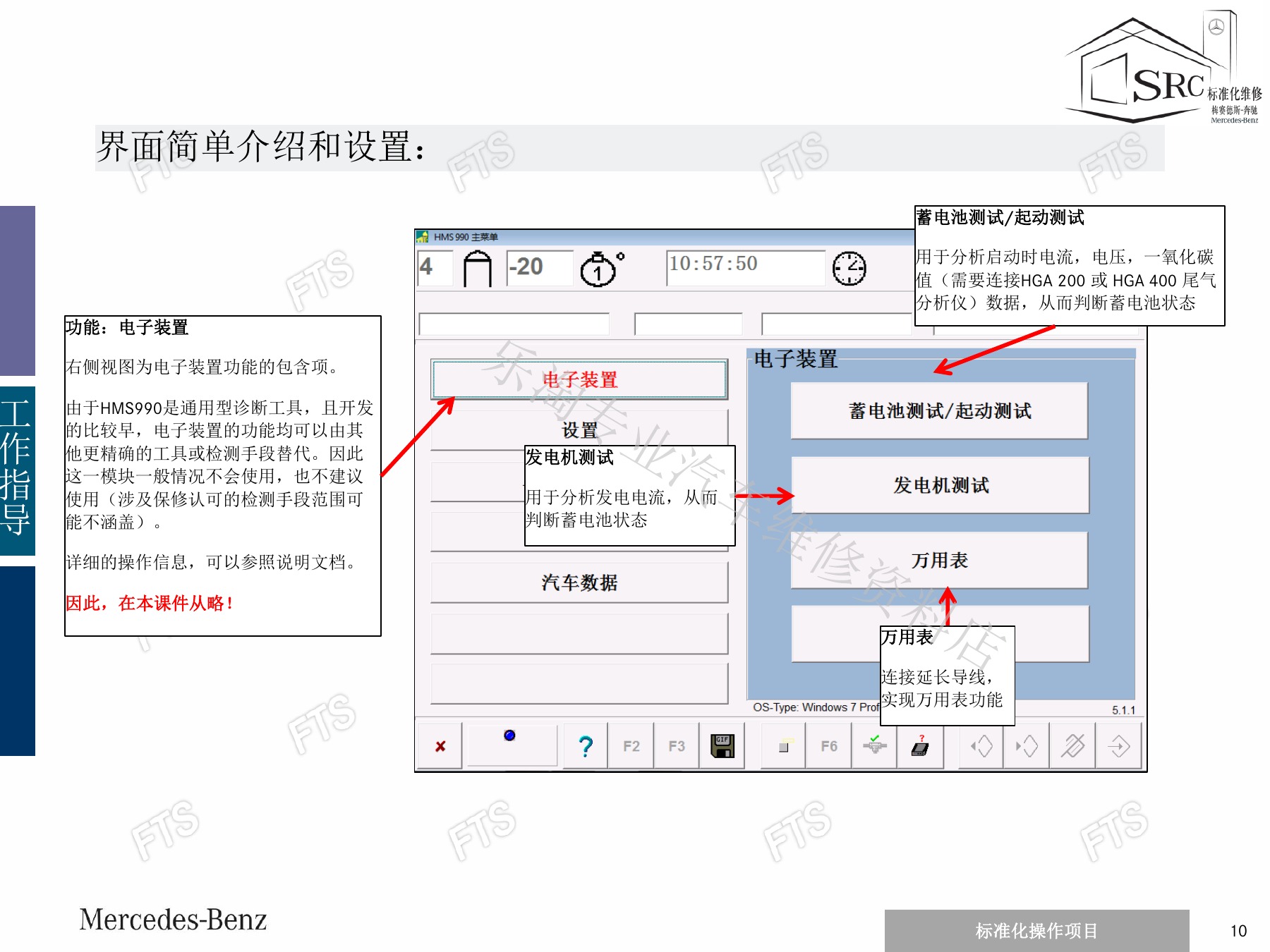

原资料中的HMS软件界面、功能区、系统设置和未激活排查(page-10)
原资料中的HMS软件界面、功能区、系统设置和未激活排查(page-11)

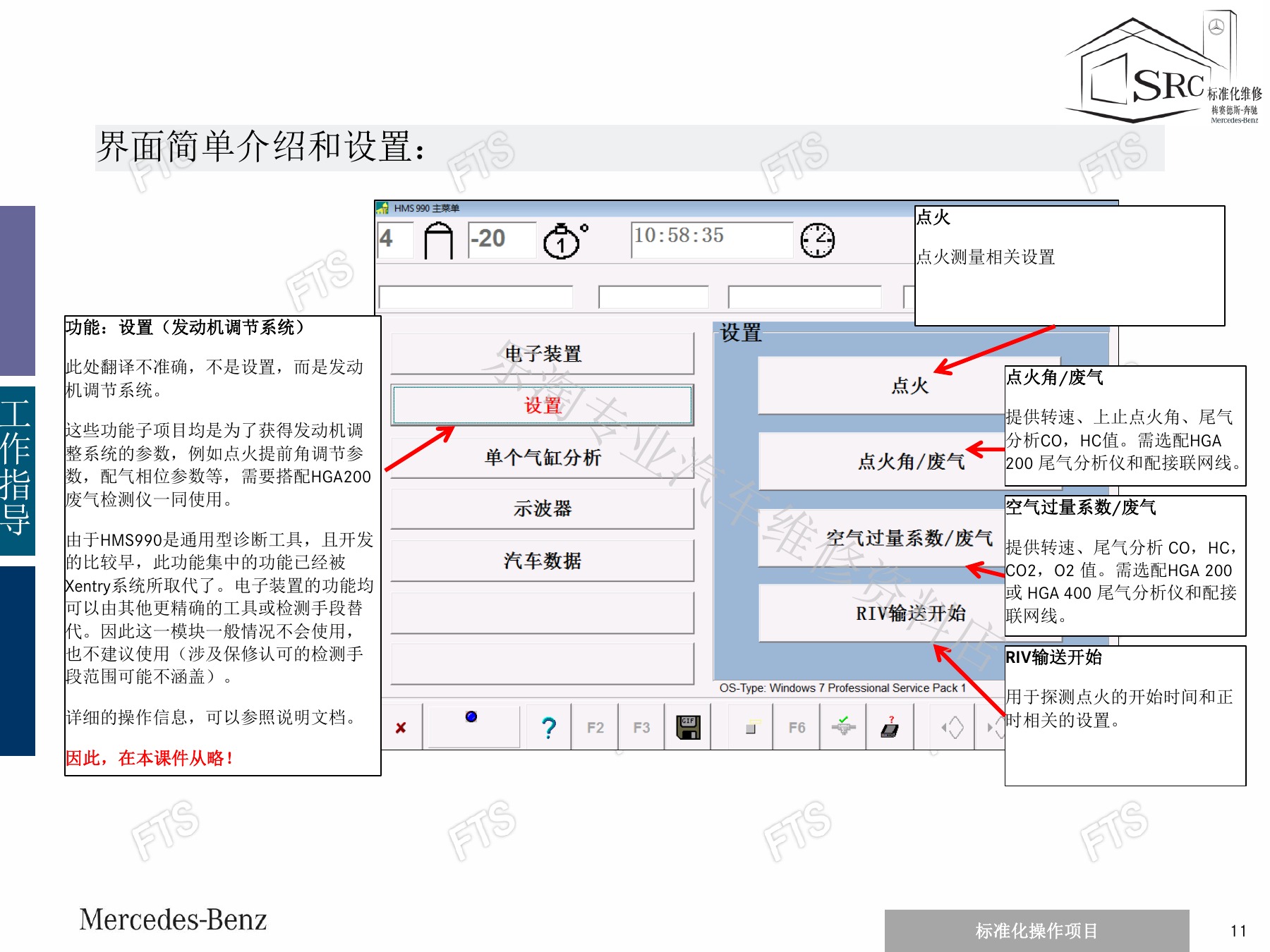

原资料中的HMS软件界面、功能区、系统设置和未激活排查(page-12)

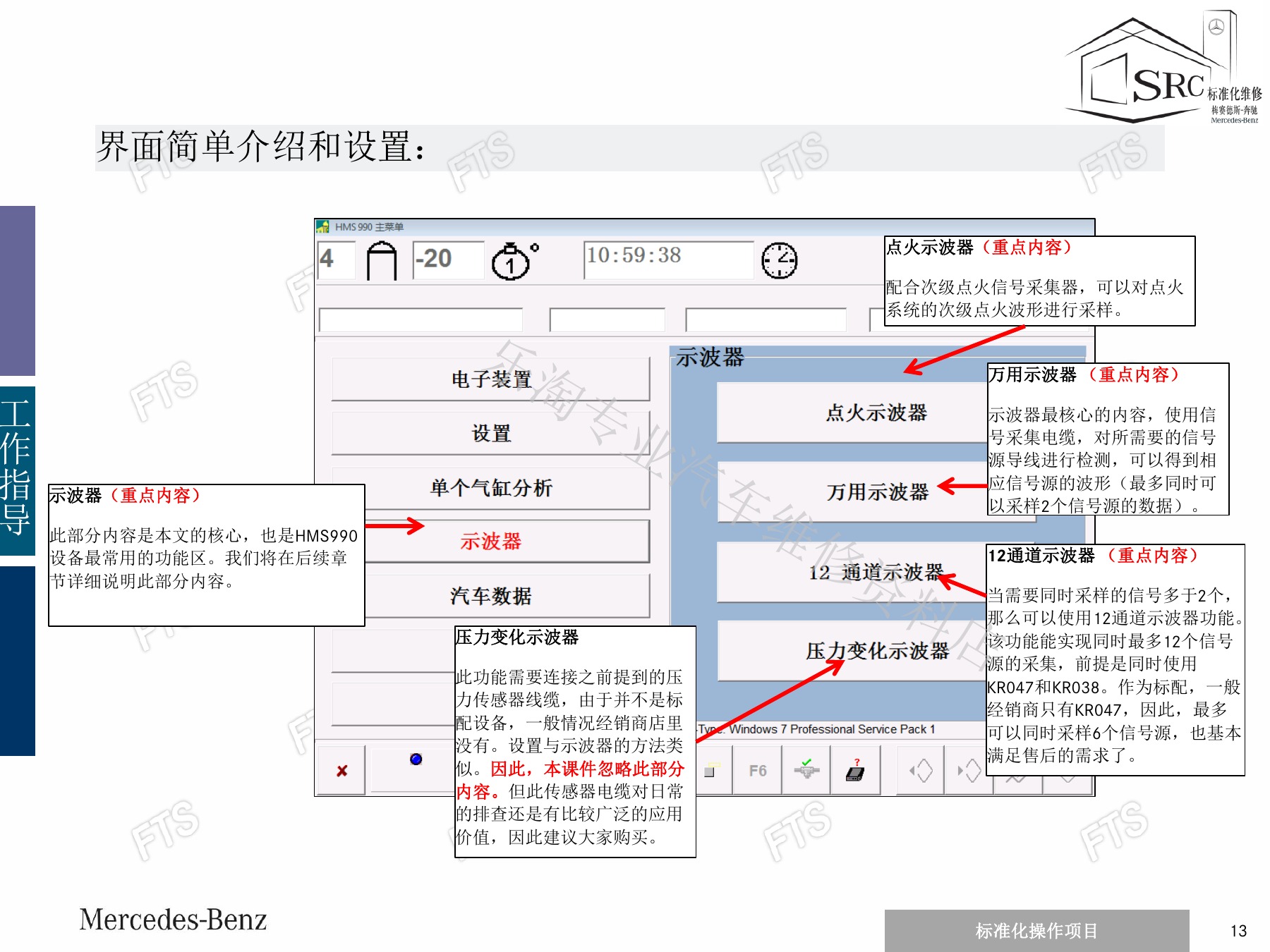

原资料中的HMS软件界面、功能区、系统设置和未激活排查(page-13)
原资料中的HMS软件界面、功能区、系统设置和未激活排查(page-14)
原资料中的HMS软件界面、功能区、系统设置和未激活排查(page-15)

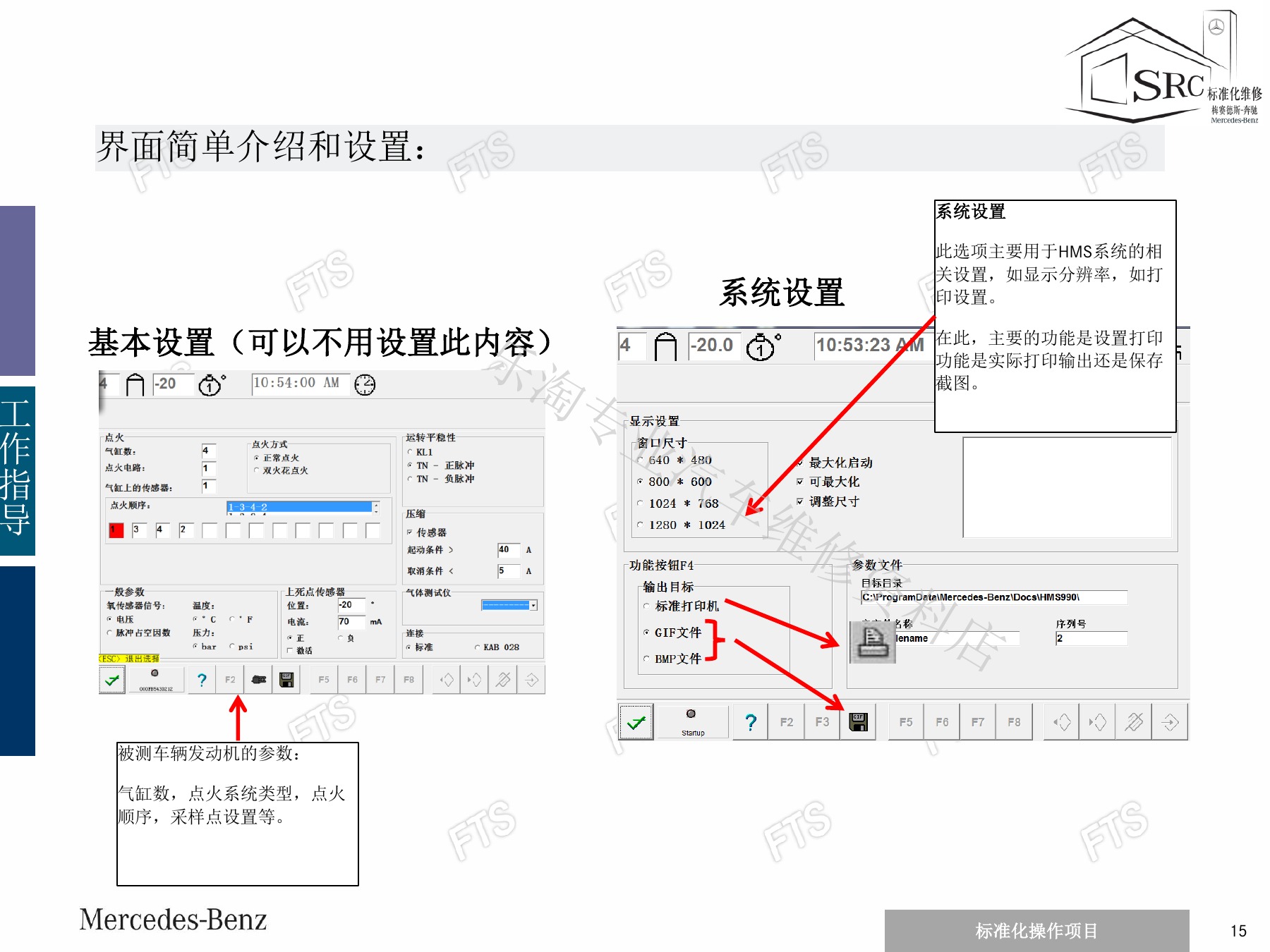

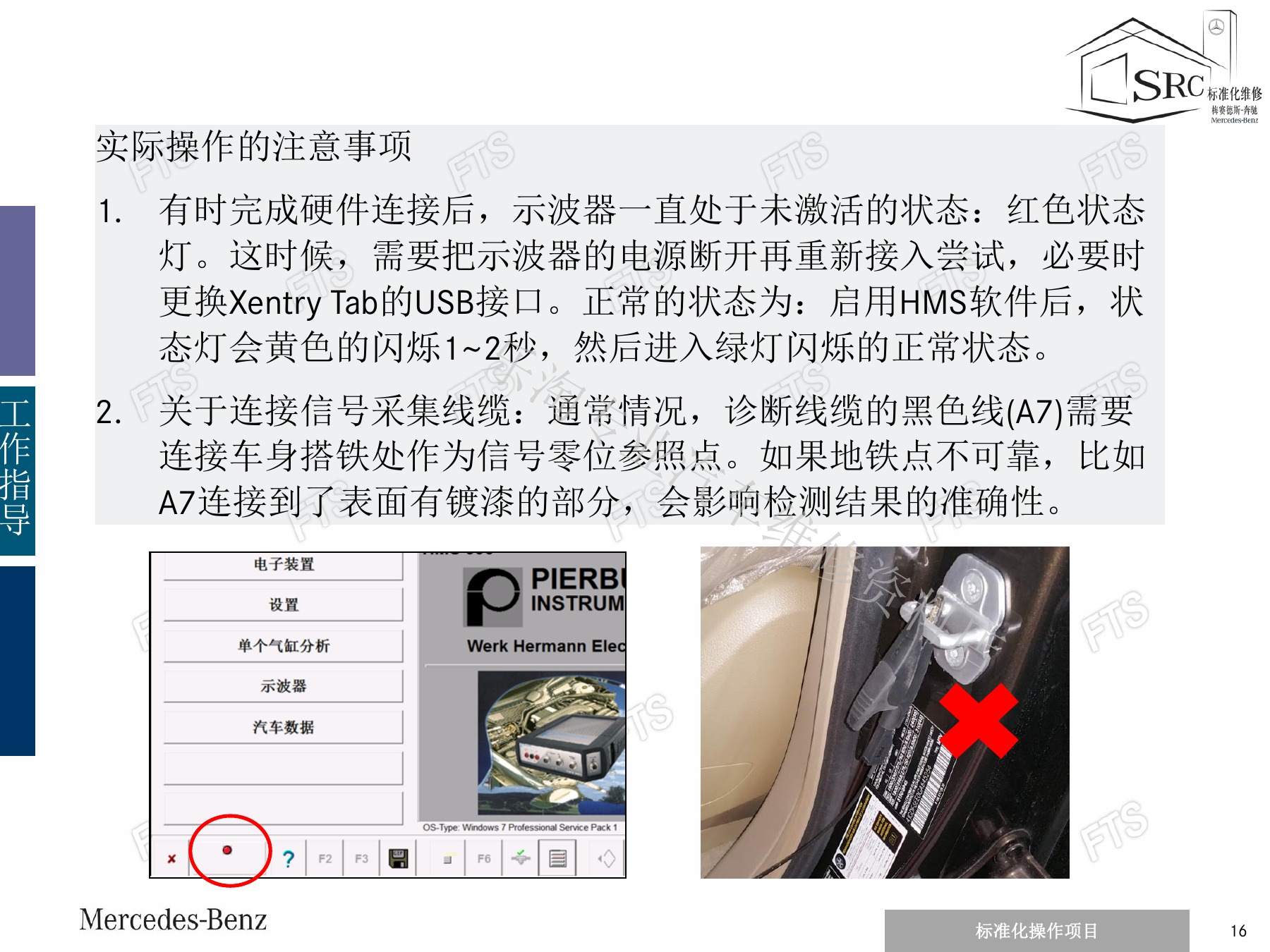

原资料中的HMS软件界面、功能区、系统设置和未激活排查(page-16)

启动后短暂黄灯表示载入,绿灯表示正常启用,红灯表示未激活,蓝灯为模拟模式。红灯持续时,资料建议检查供电、USB连接并重新接入,必要时更换Xentry Tab的USB接口。常规车辆信号采集主要使用万用示波器、12通道示波器和次级点火功能;早期通用测试模块不应代替当前认可的专用检测流程。

三、参考地A7决定波形是否可信

A7应连接可靠车身搭铁,漆面、锈蚀或接触不良会使零位漂移并污染所有通道。信号线应通过适配器或线盒接入,避免扎破线束和破坏端子密封。开始采样前先按电路图确认信号针脚、电压范围和安全提示。

四、CAN-H与CAN-L为什么要同时采样

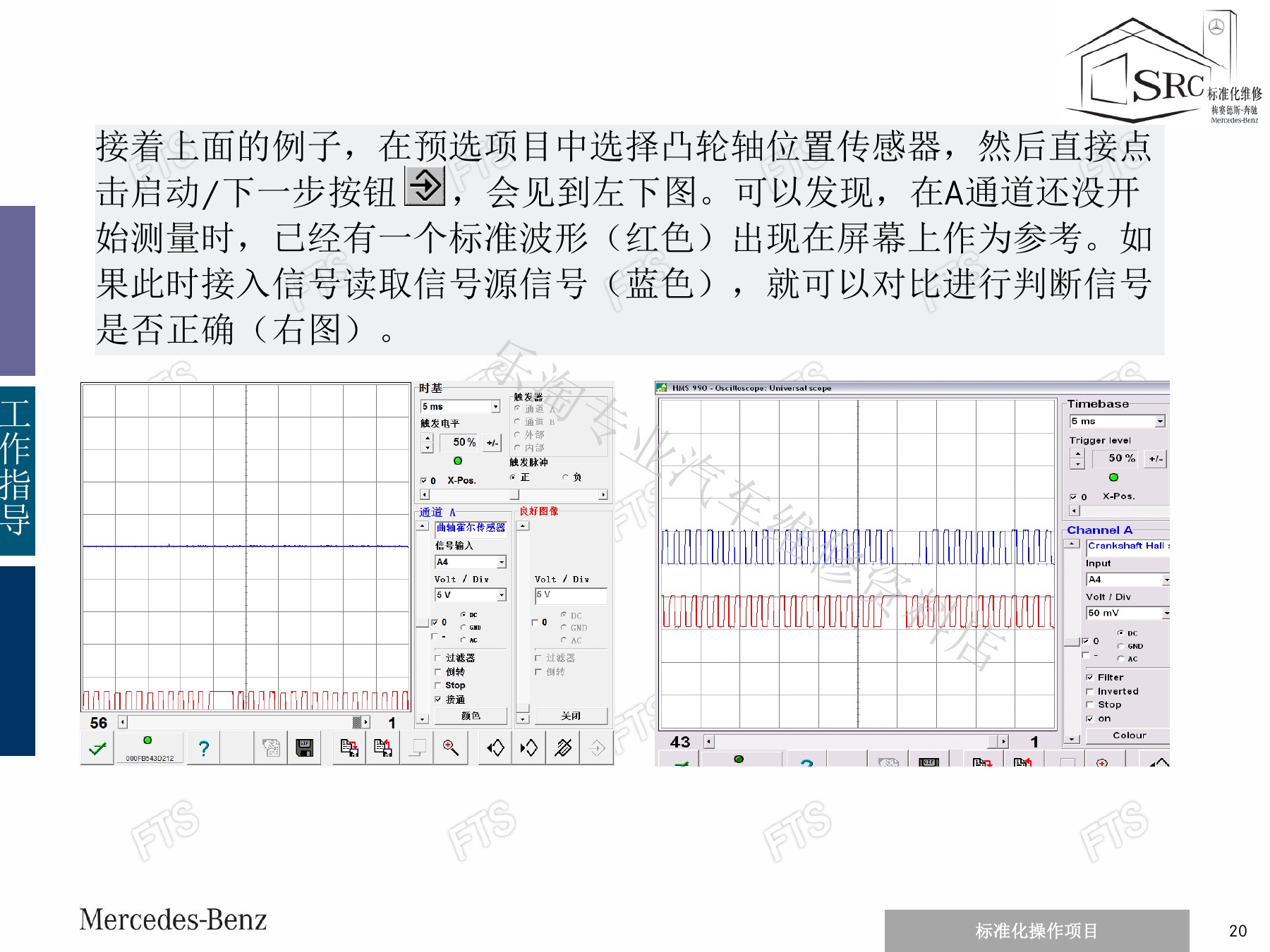

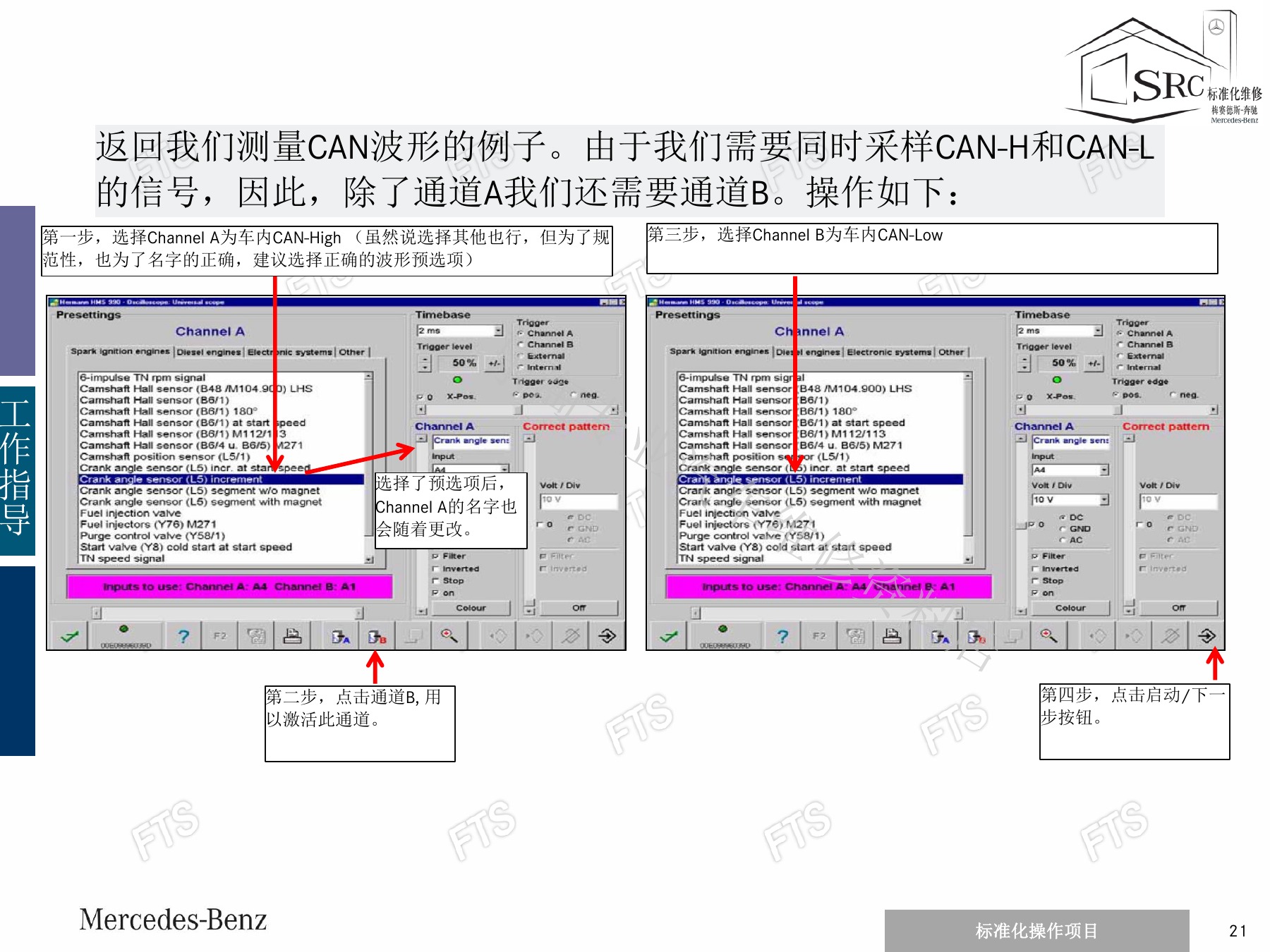

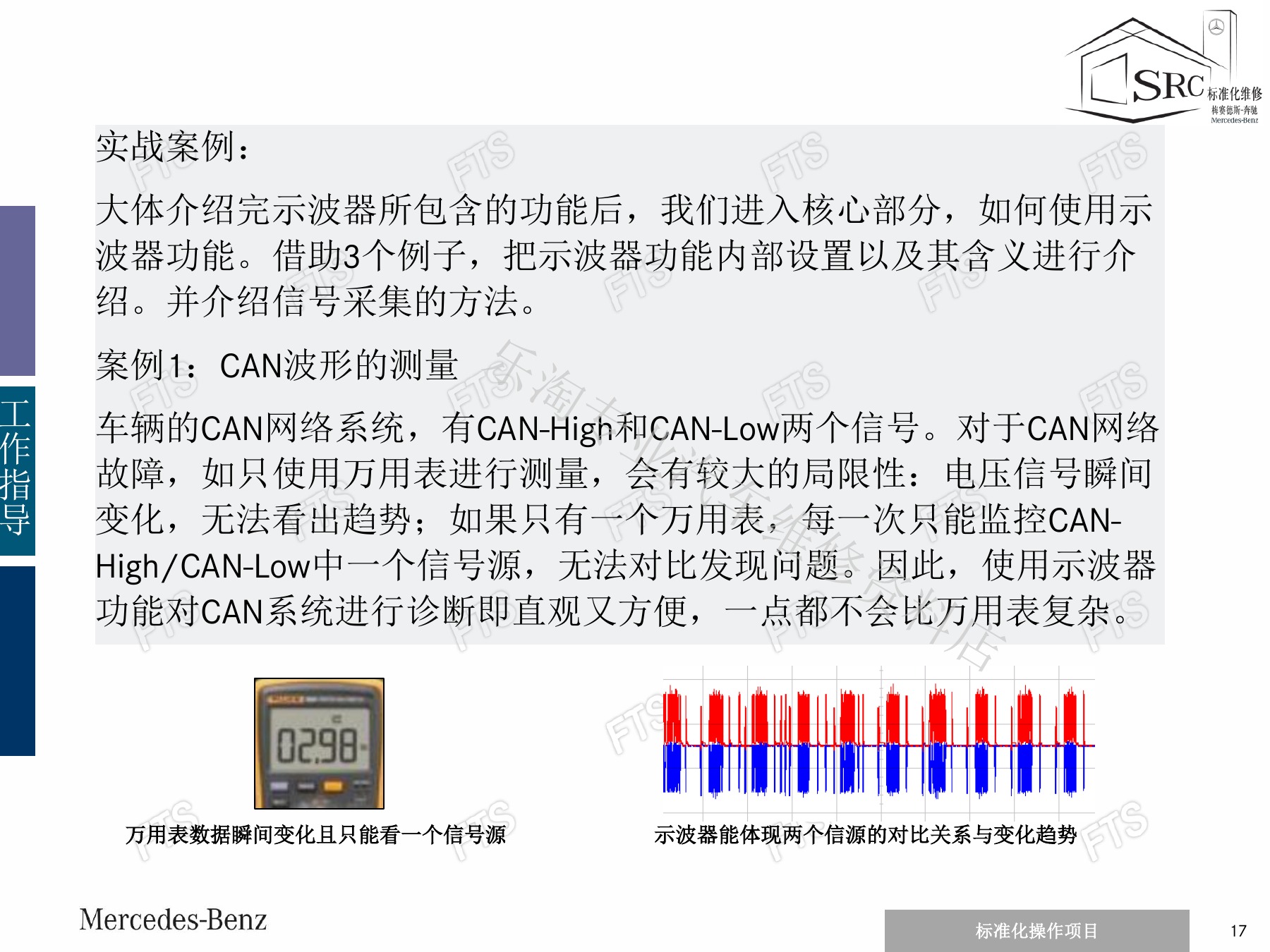

原资料中的CAN双通道连接、通道A/B选择和标准波形调用(page-17)

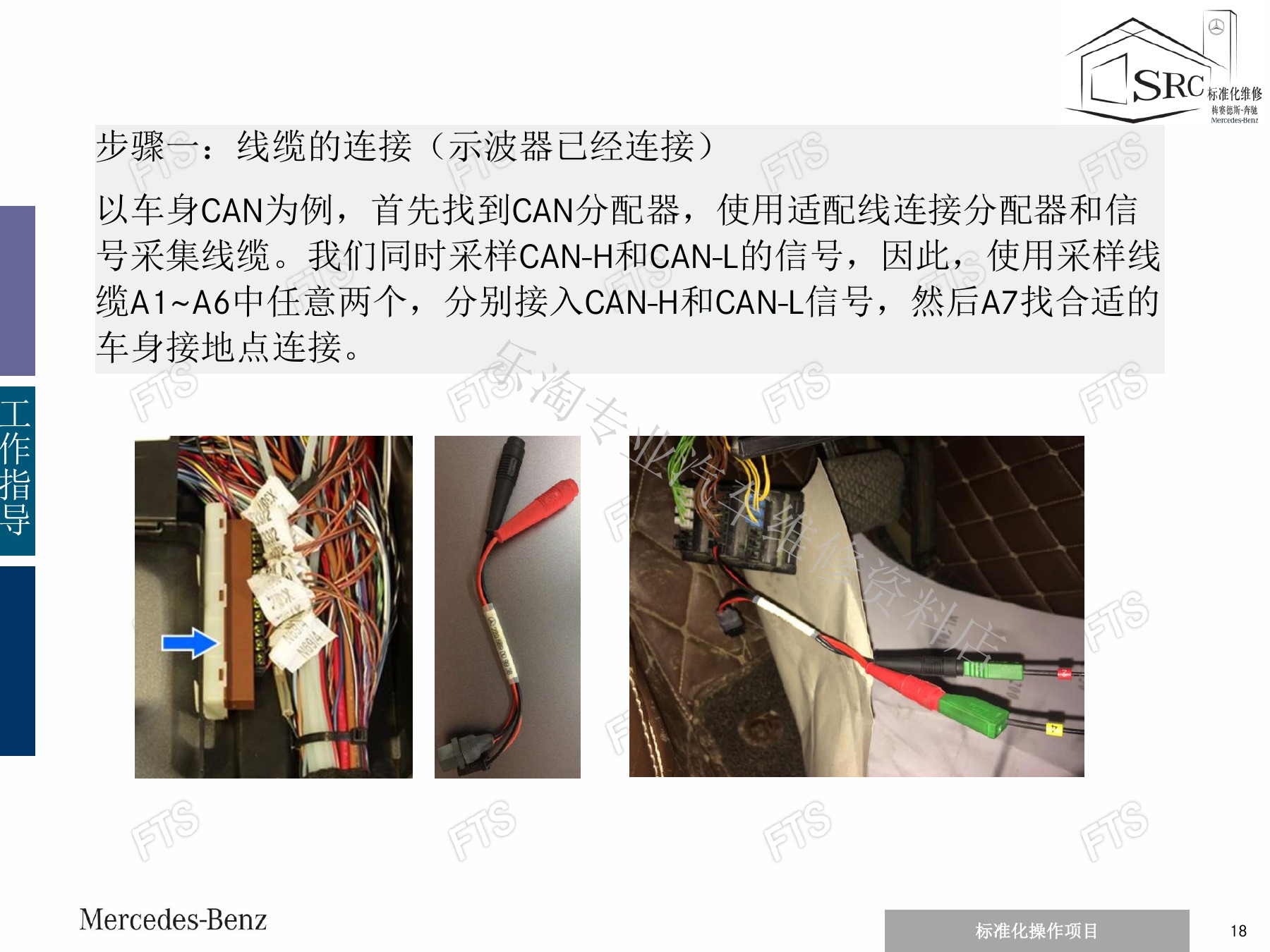

原资料中的CAN双通道连接、通道A/B选择和标准波形调用(page-18)

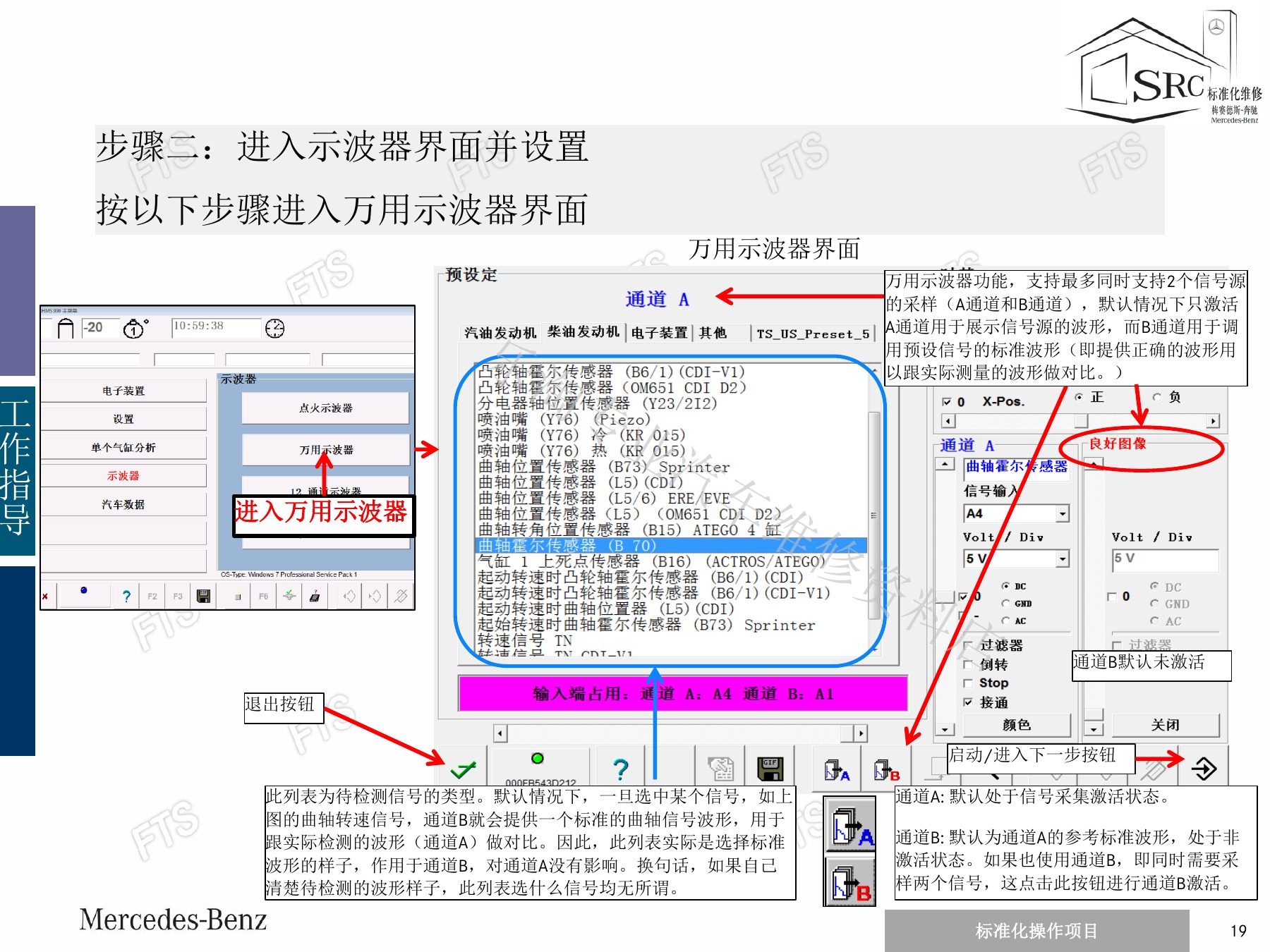

原资料中的CAN双通道连接、通道A/B选择和标准波形调用(page-19)
原资料中的CAN双通道连接、通道A/B选择和标准波形调用(page-20)
原资料中的CAN双通道连接、通道A/B选择和标准波形调用(page-21)

CAN故障诊断的价值在于比较两条线的同步与互补关系。选用A1-A6中的两根分别接CAN-H与CAN-L,A7接地;在软件中启用Channel A与B,并为两个通道选择正确的预设名称。万用表只能看到变化中的平均读数,双通道波形才能显示两条信号的对应关系。

五、X轴、Y轴、时基和触发怎样理解

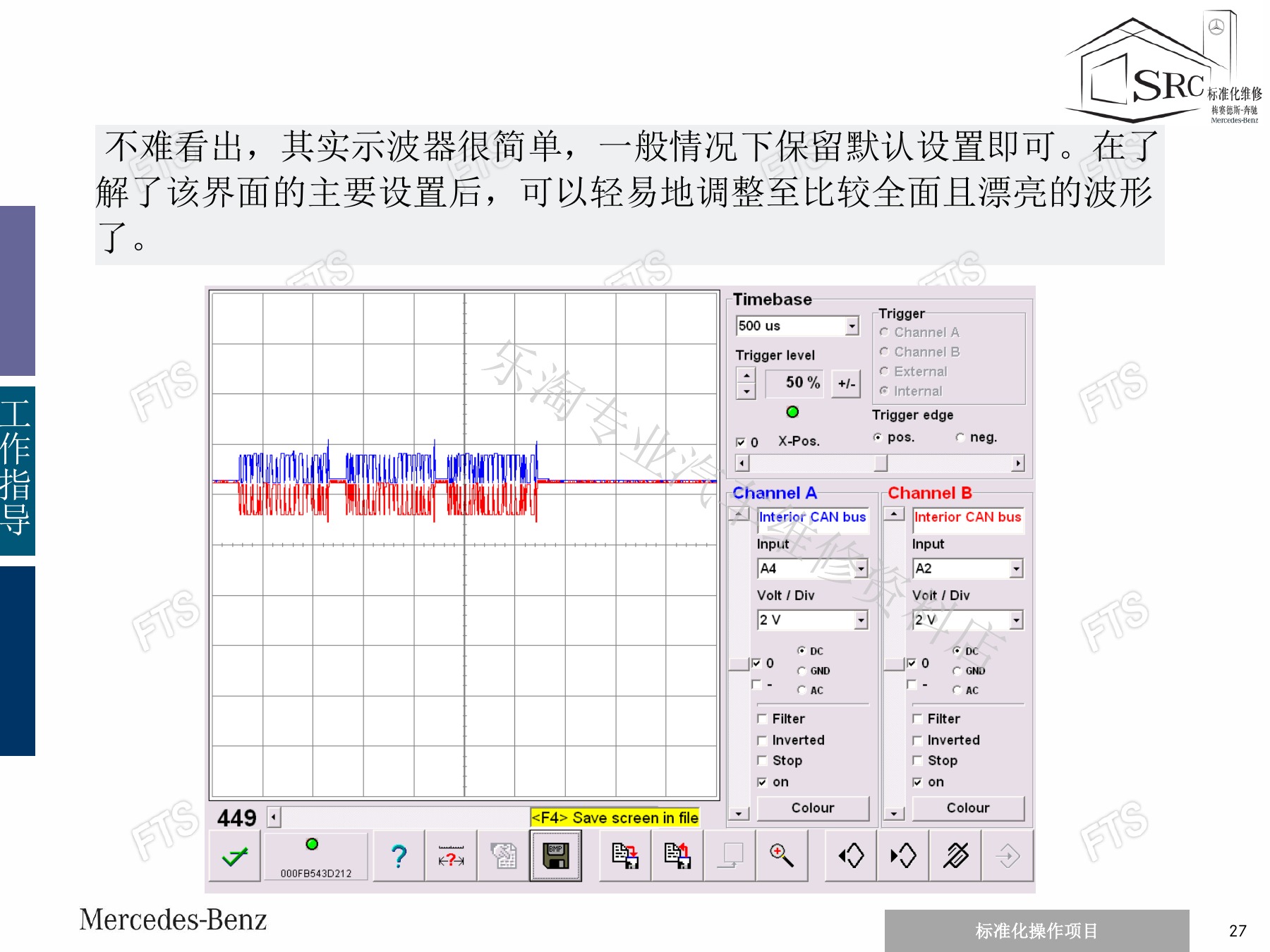

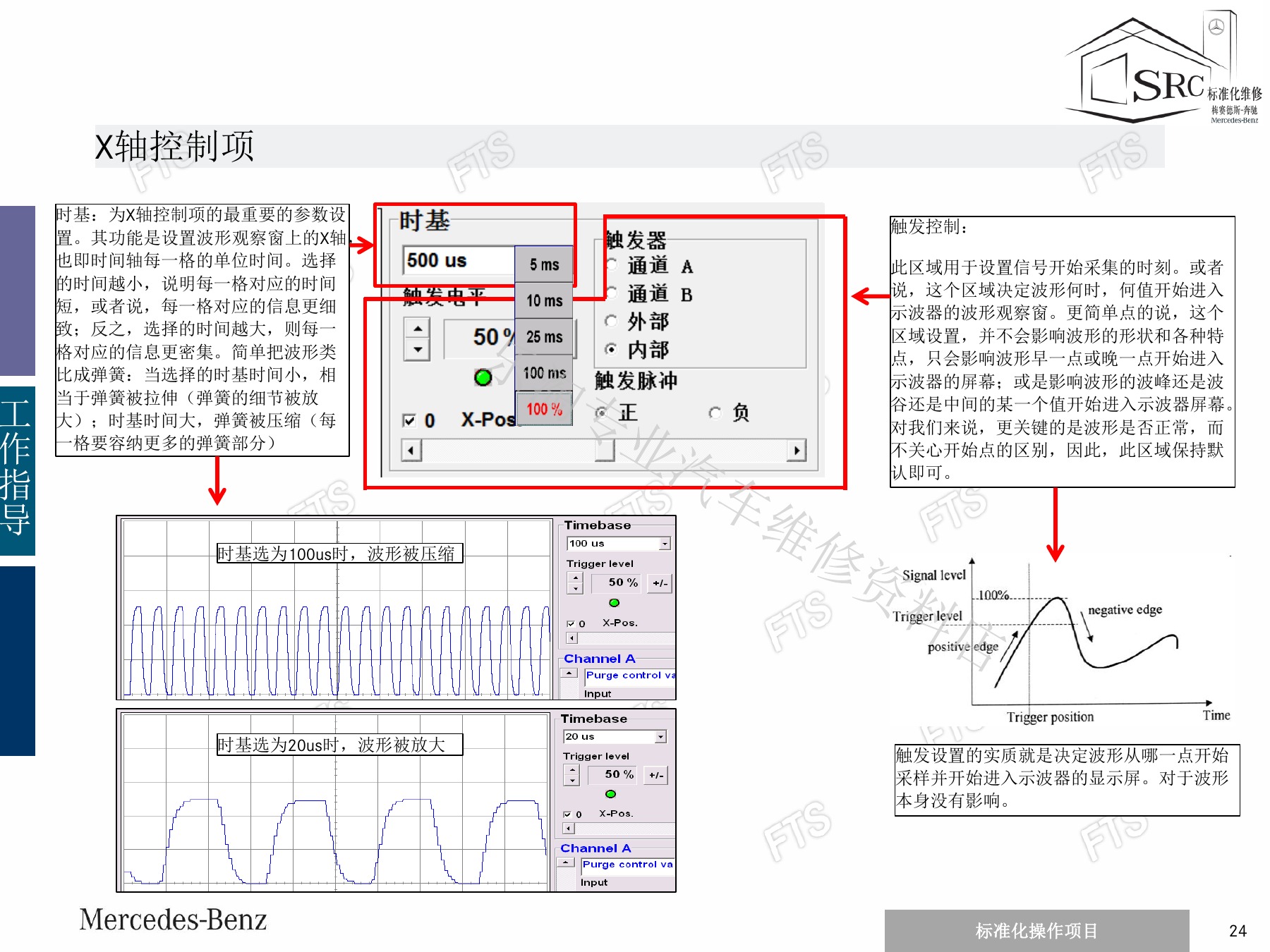

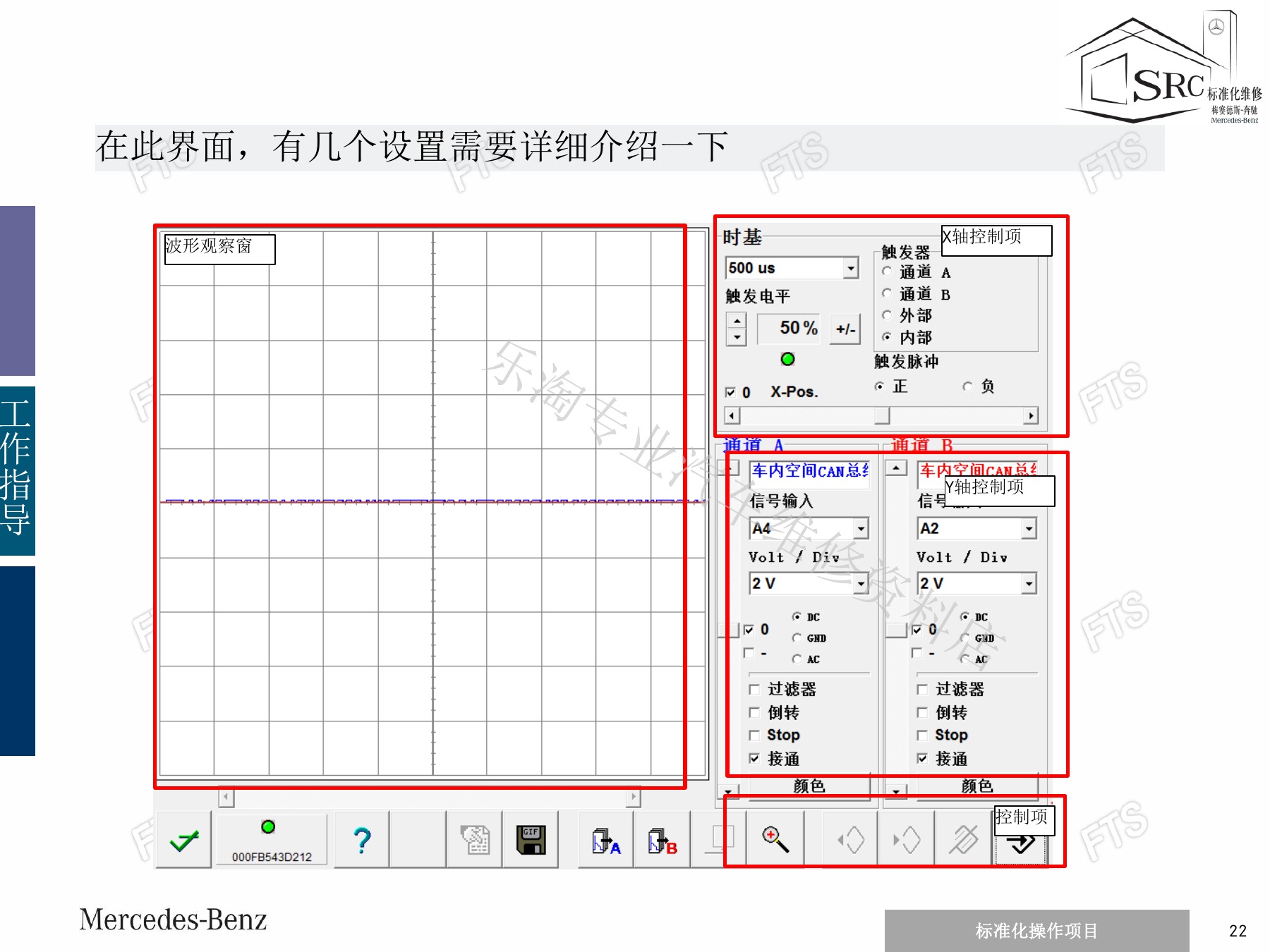

原资料中的波形窗口、时基、触发、通道设置和帧浏览(page-22)

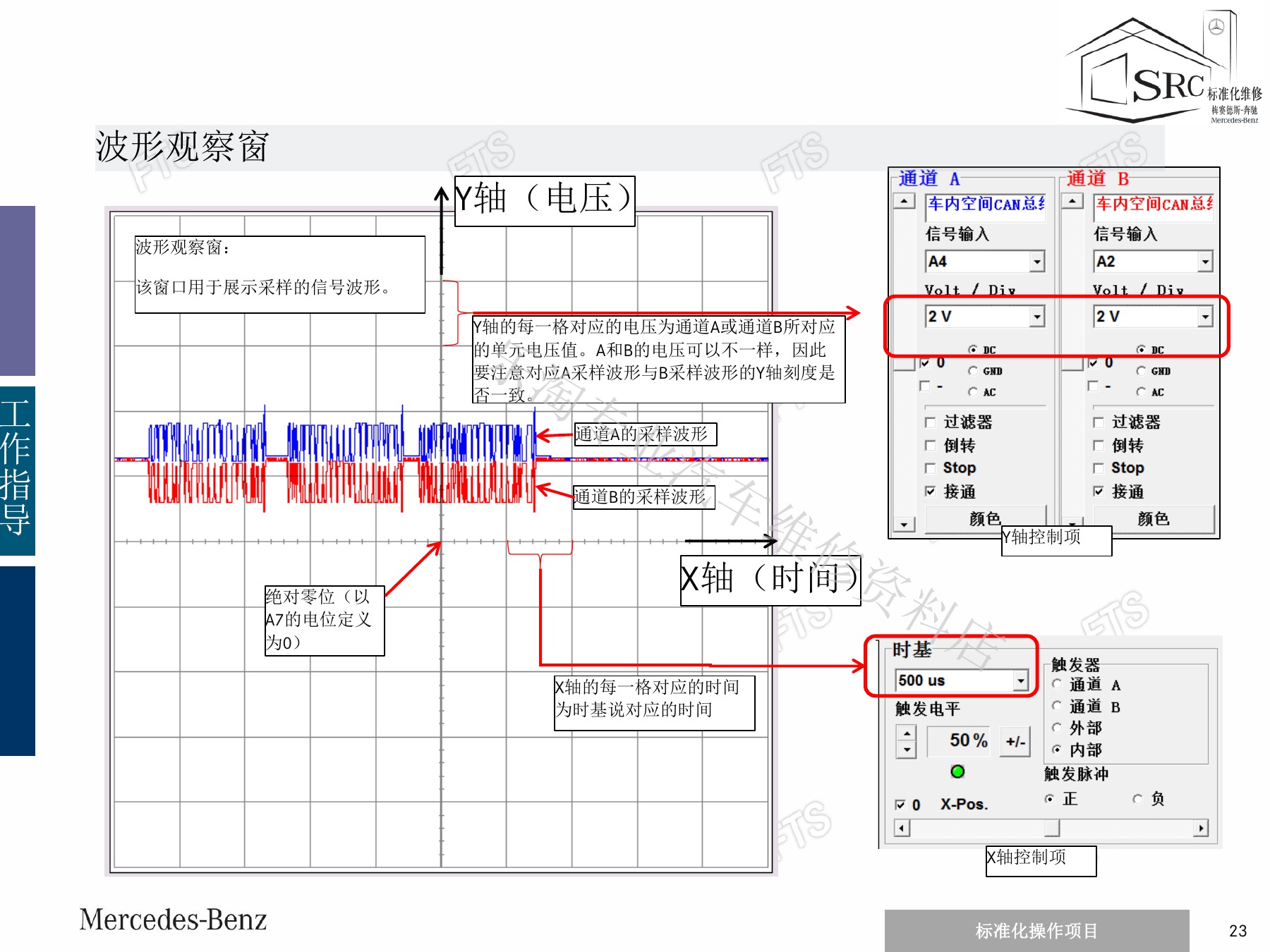

原资料中的波形窗口、时基、触发、通道设置和帧浏览(page-23)
原资料中的波形窗口、时基、触发、通道设置和帧浏览(page-24)

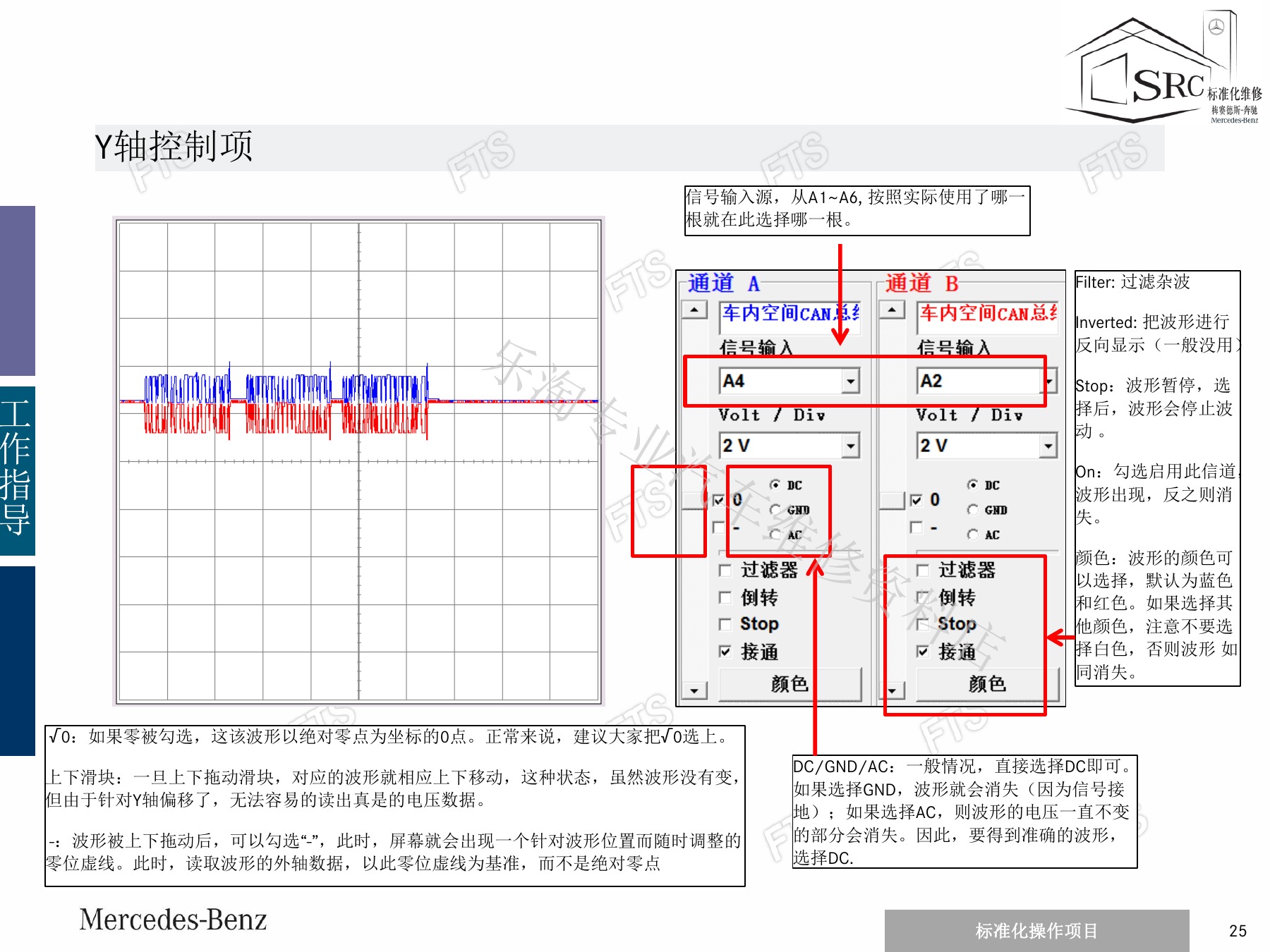

原资料中的波形窗口、时基、触发、通道设置和帧浏览(page-25)

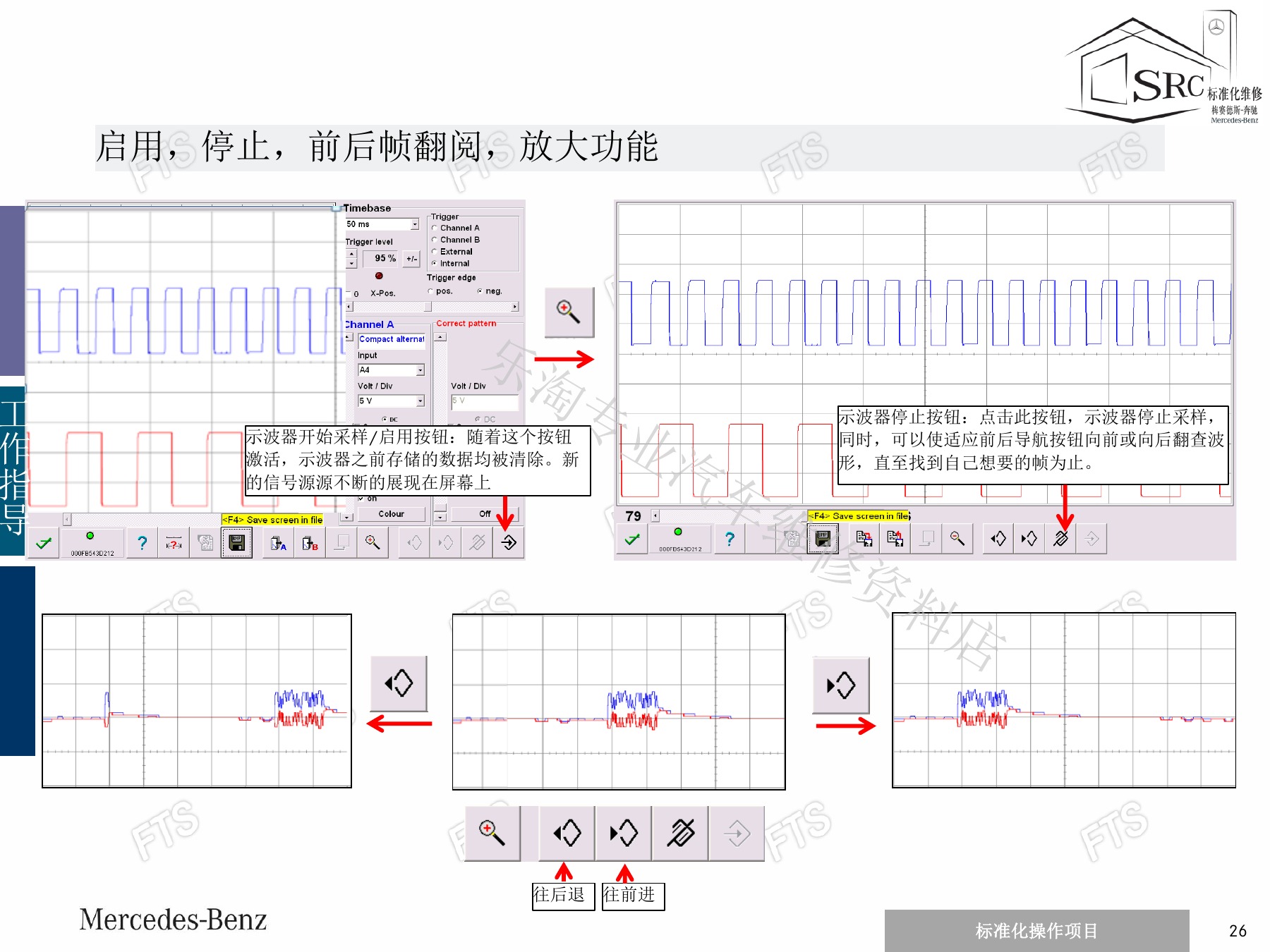

原资料中的波形窗口、时基、触发、通道设置和帧浏览(page-26)
原资料中的波形窗口、时基、触发、通道设置和帧浏览(page-27)

Y轴表示电压,每格数值由通道量程决定;X轴表示时间,每格数值由时基决定。时基越短,局部细节越展开;时基越长,同一屏幕容纳的时间越多。触发主要决定波形从哪个条件开始稳定进入屏幕,不会改变信号本身。车辆直流信号通常使用DC耦合,并注意通道零位、输入源和波形偏移。

六、多通道采集曲轴与凸轮轴信号

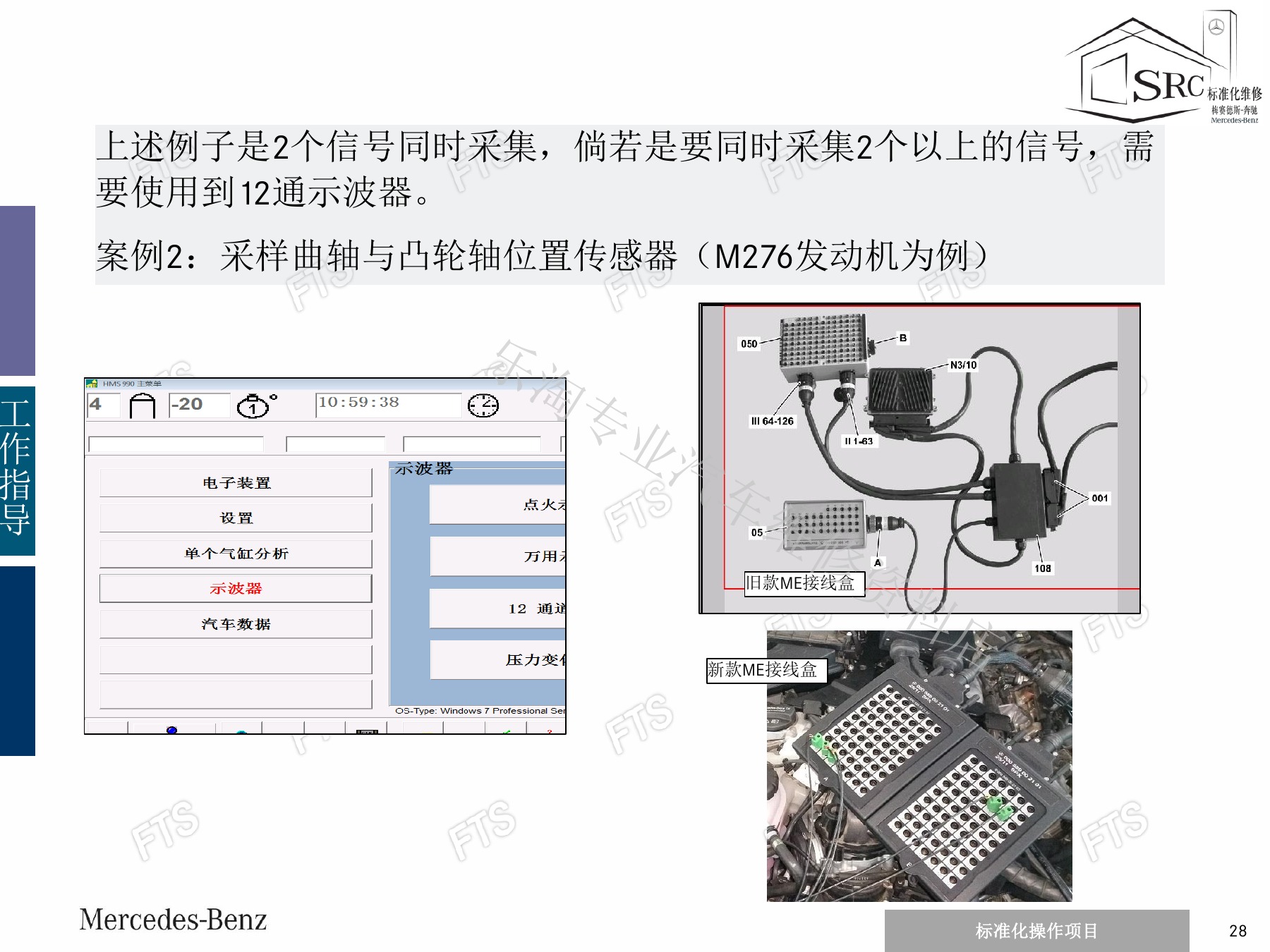

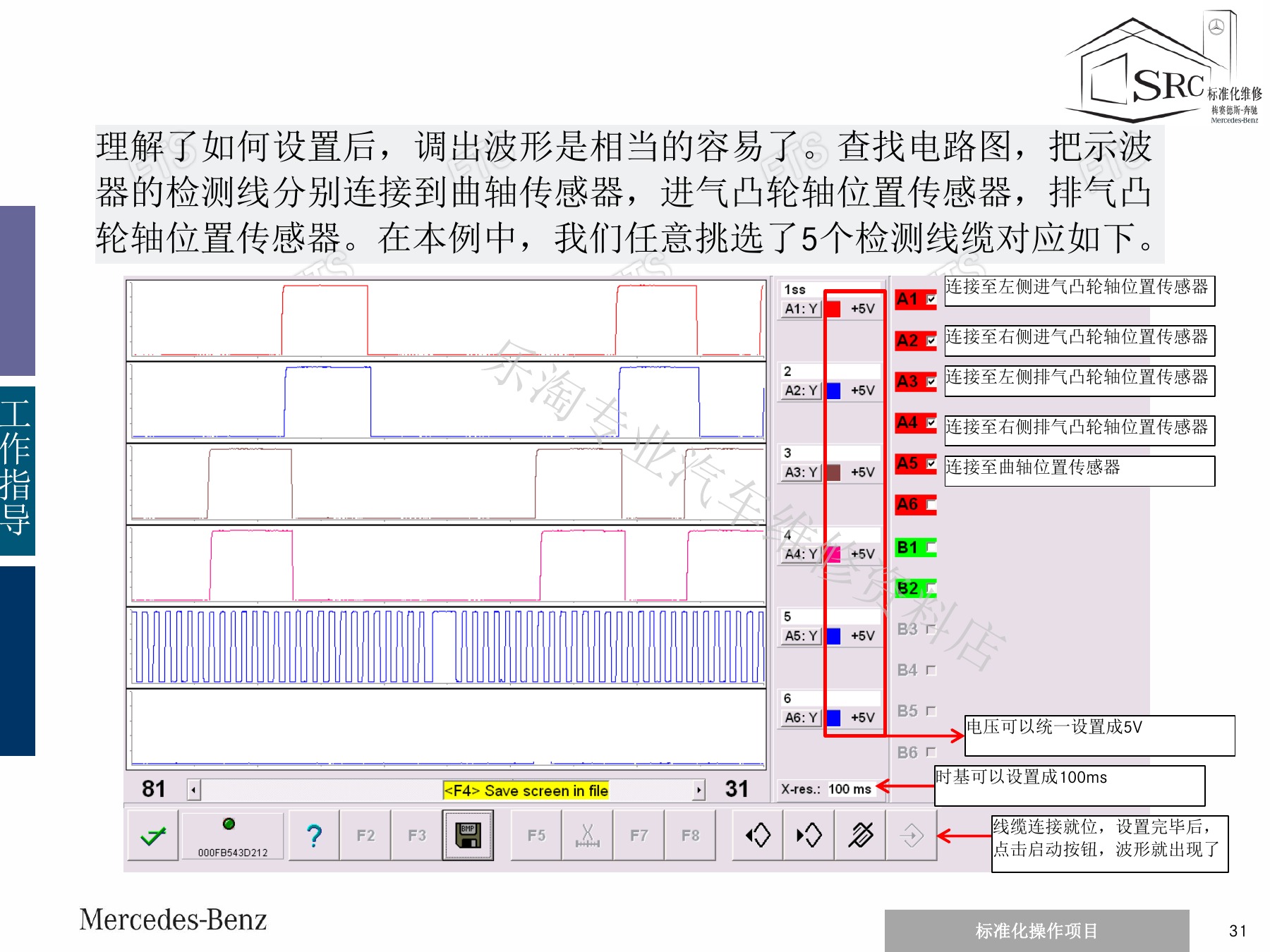

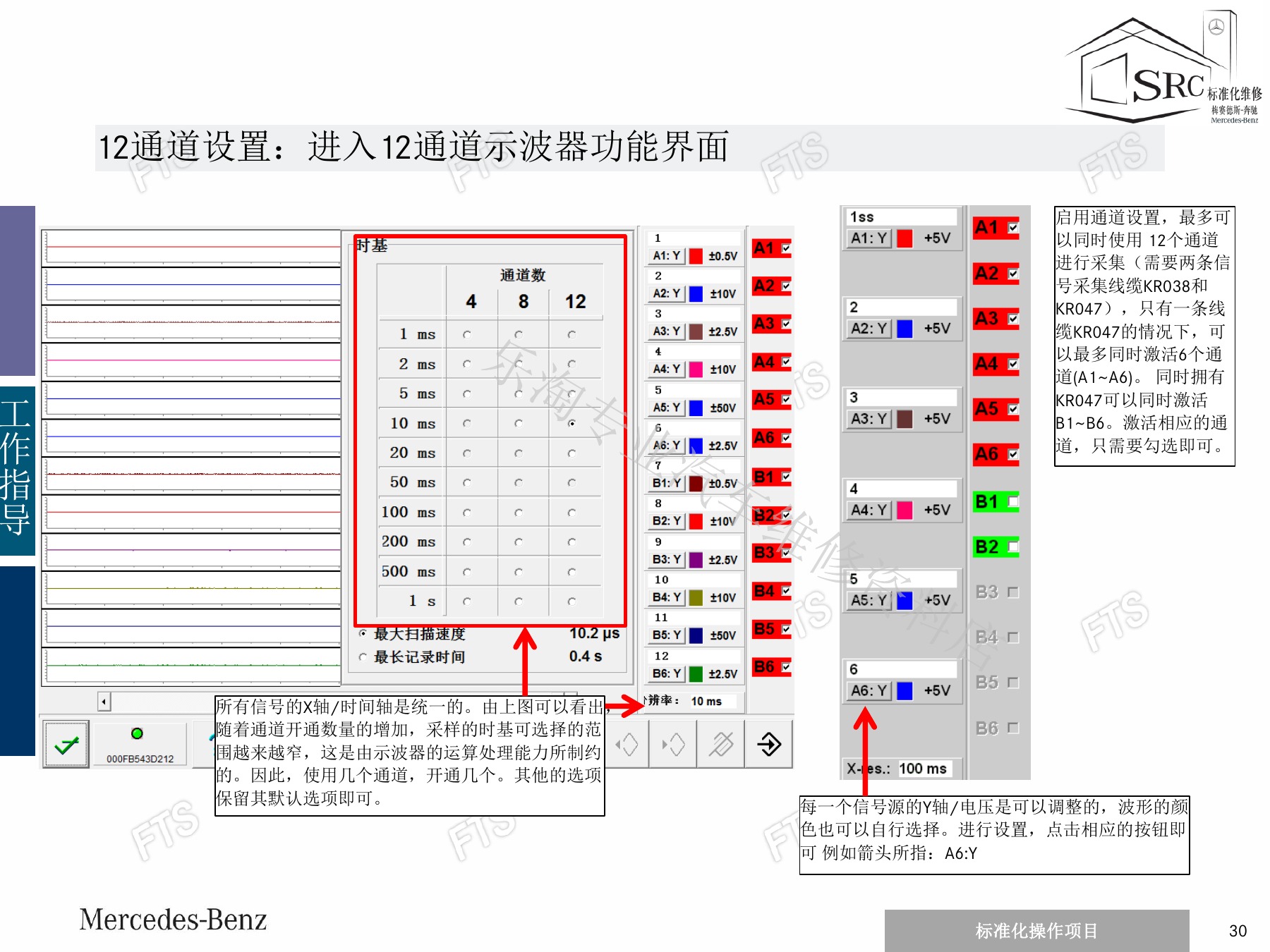

原资料中的M276曲轴/凸轮轴针脚连接和12通道示波器设置(page-28)

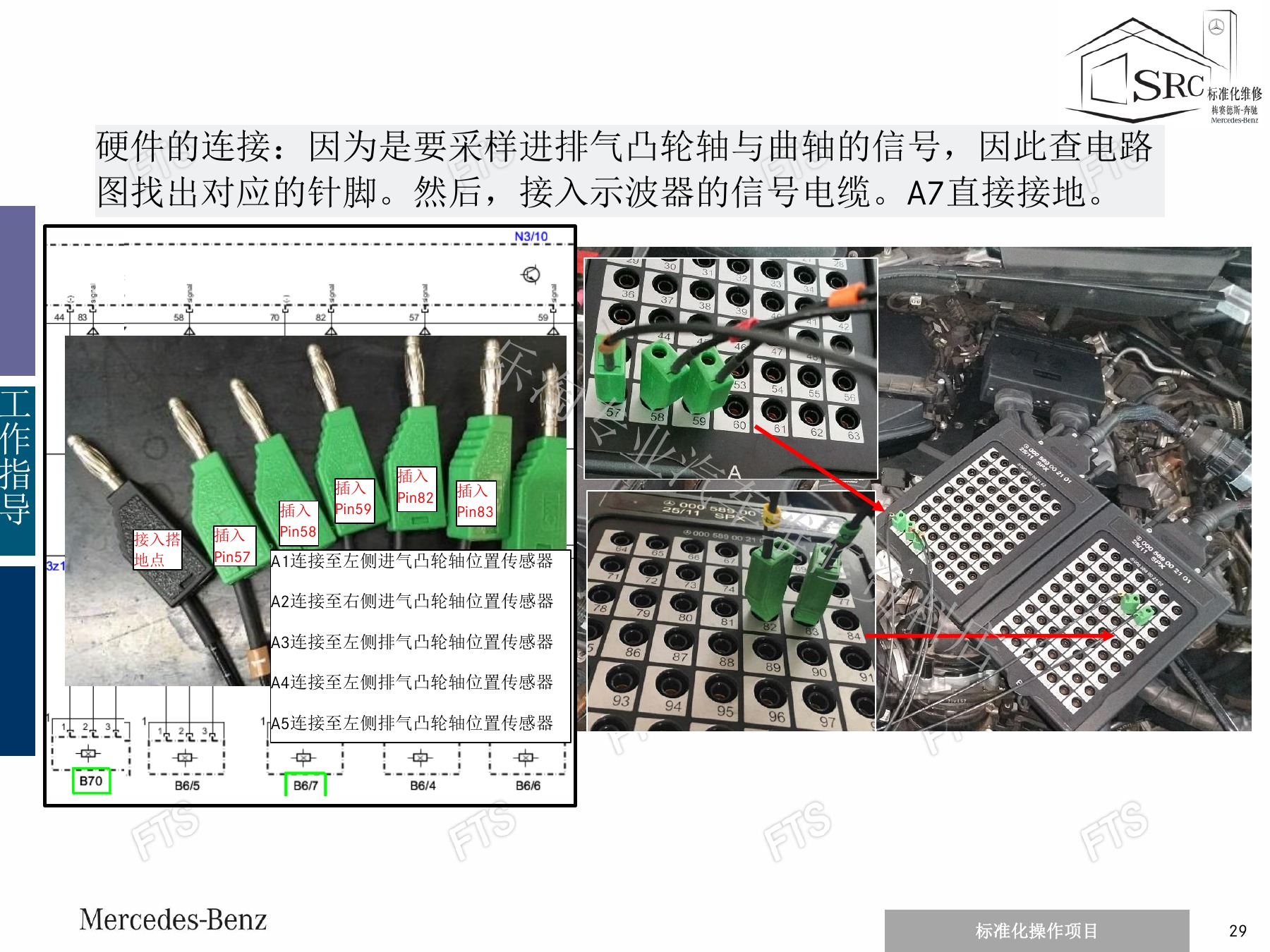

原资料中的M276曲轴/凸轮轴针脚连接和12通道示波器设置(page-29)
原资料中的M276曲轴/凸轮轴针脚连接和12通道示波器设置(page-30)
原资料中的M276曲轴/凸轮轴针脚连接和12通道示波器设置(page-31)

资料以M276为例,先查电路图,再经ME线盒接入曲轴及左右进排气凸轮轴信号。只有KR047时最多使用A1-A6六路;再配合KR038可扩展B1-B6。开启通道越多,可选时基范围越受设备处理能力限制,因此只启用实际需要的信号。

七、次级点火测量必须按Xentry指引连接

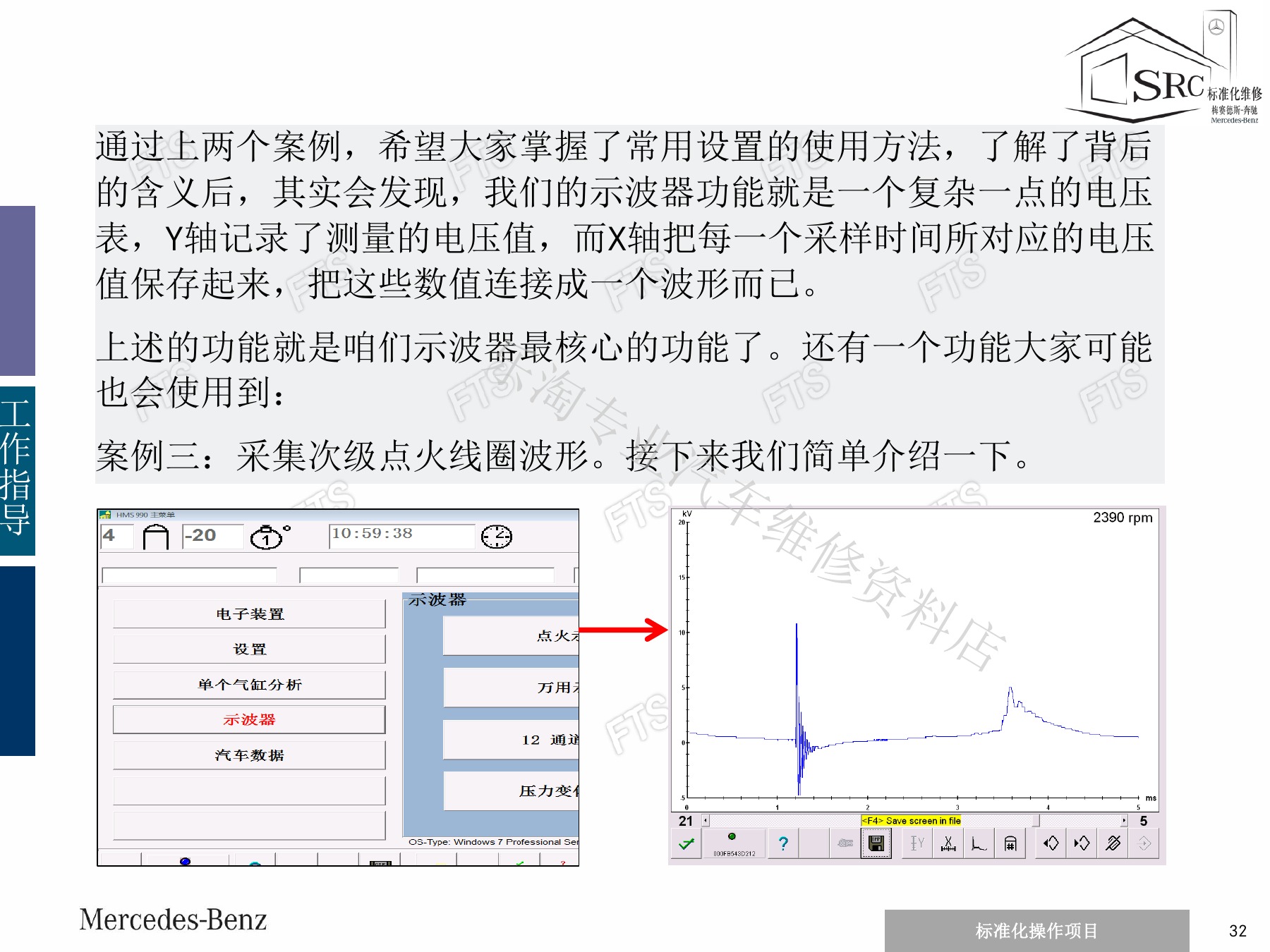

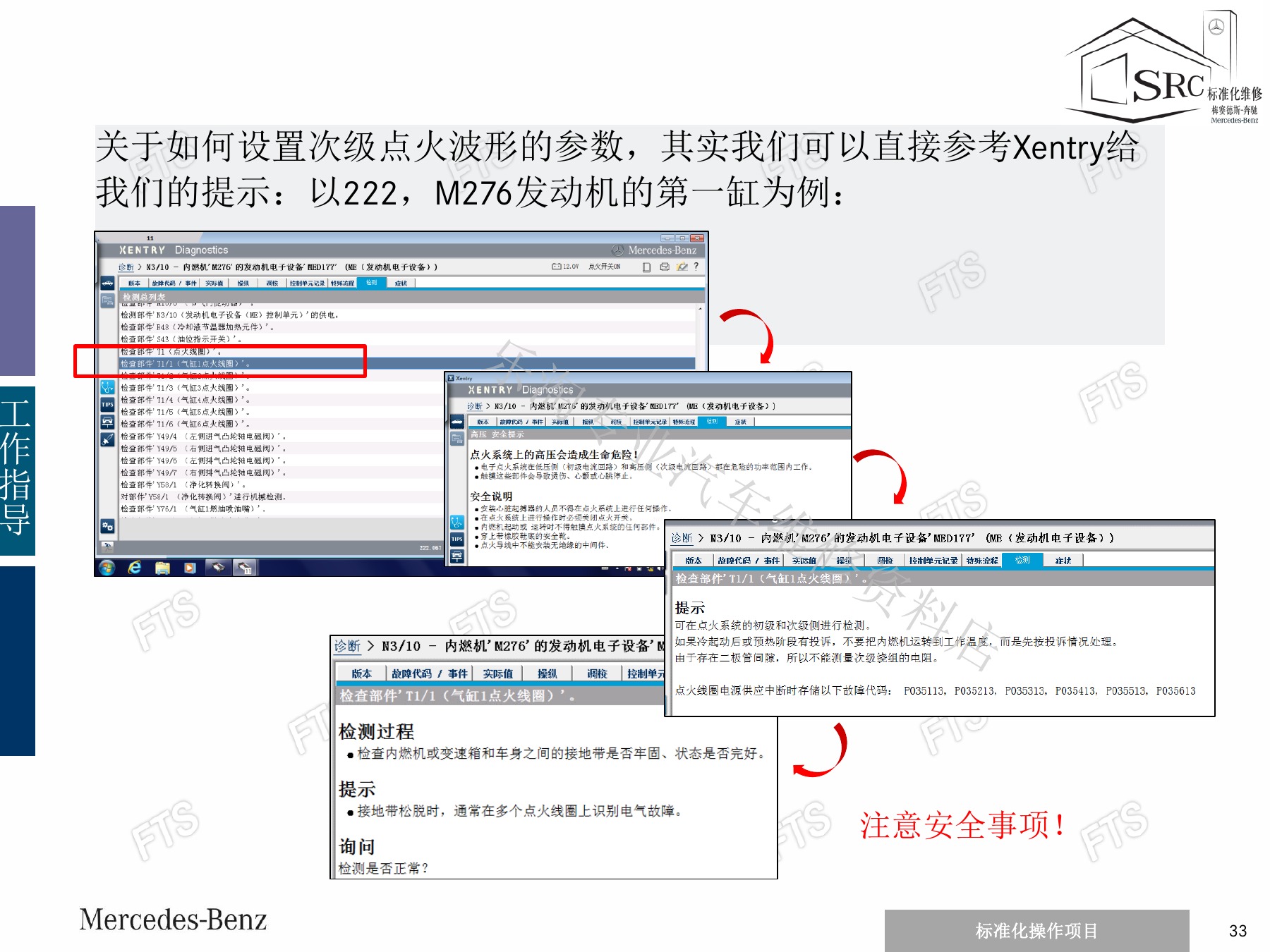

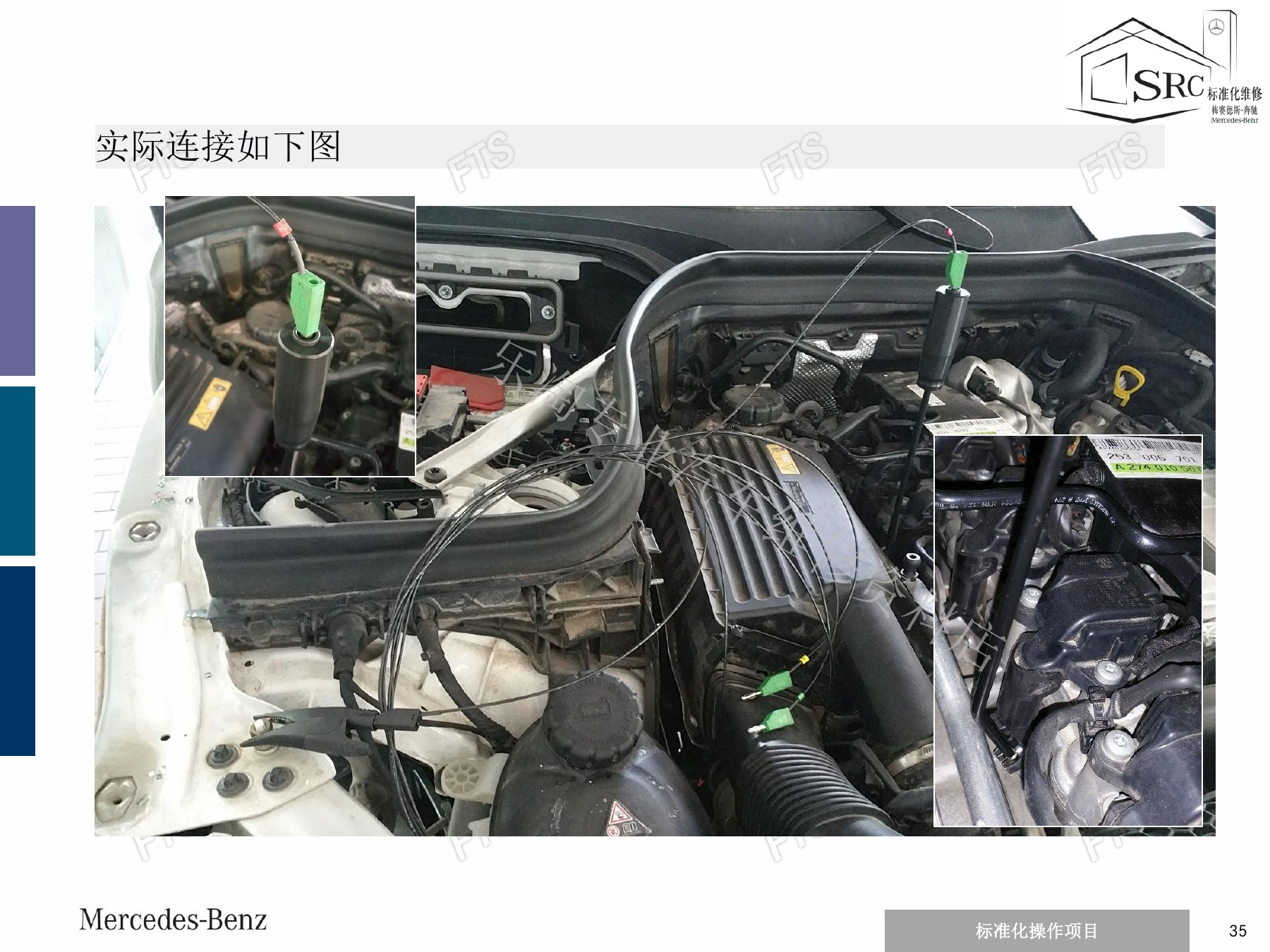

原资料中的次级点火采集器、老款云母片接法和软件设置(page-32)
原资料中的次级点火采集器、老款云母片接法和软件设置(page-33)

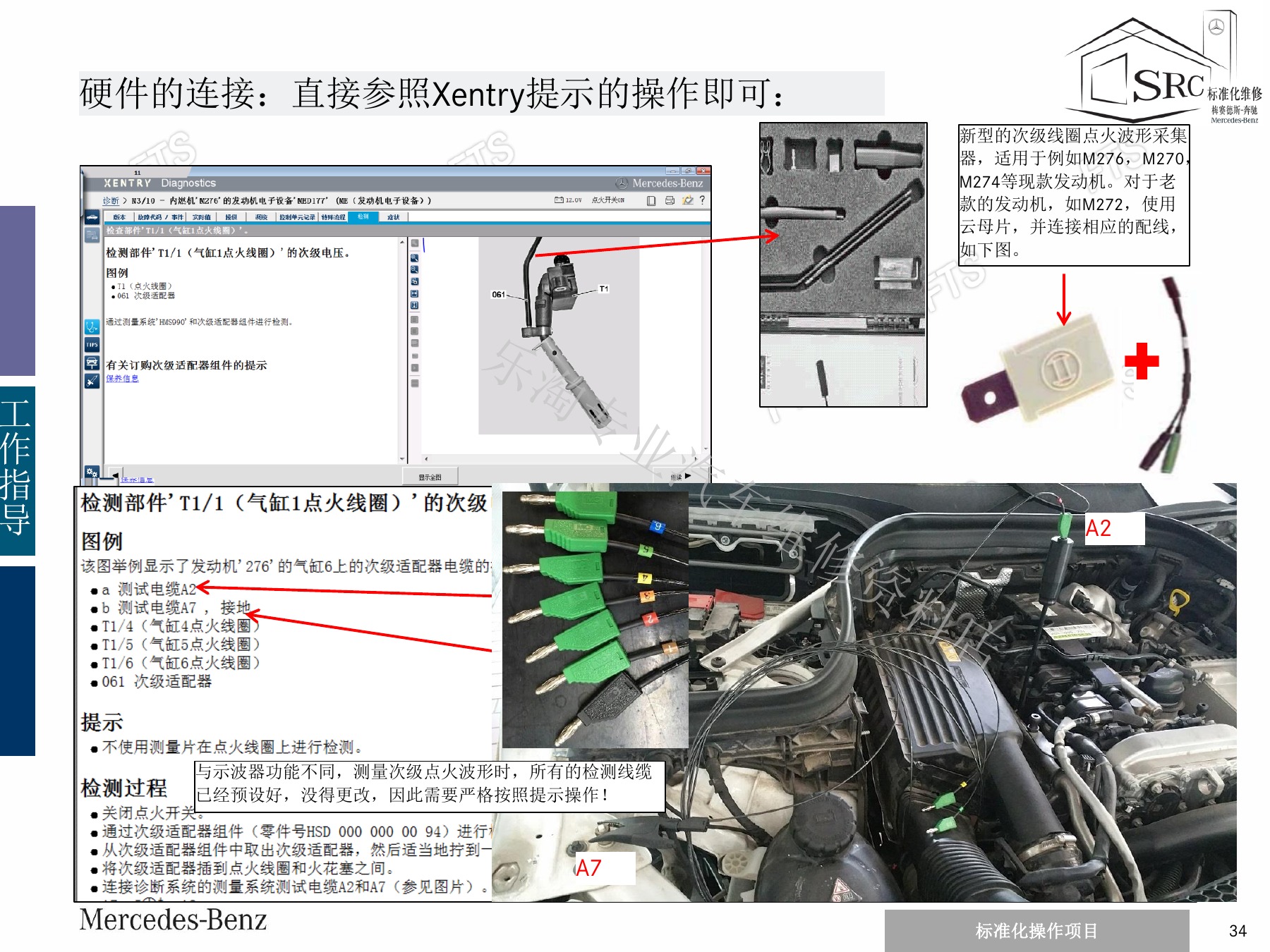

原资料中的次级点火采集器、老款云母片接法和软件设置(page-34)
原资料中的次级点火采集器、老款云母片接法和软件设置(page-35)

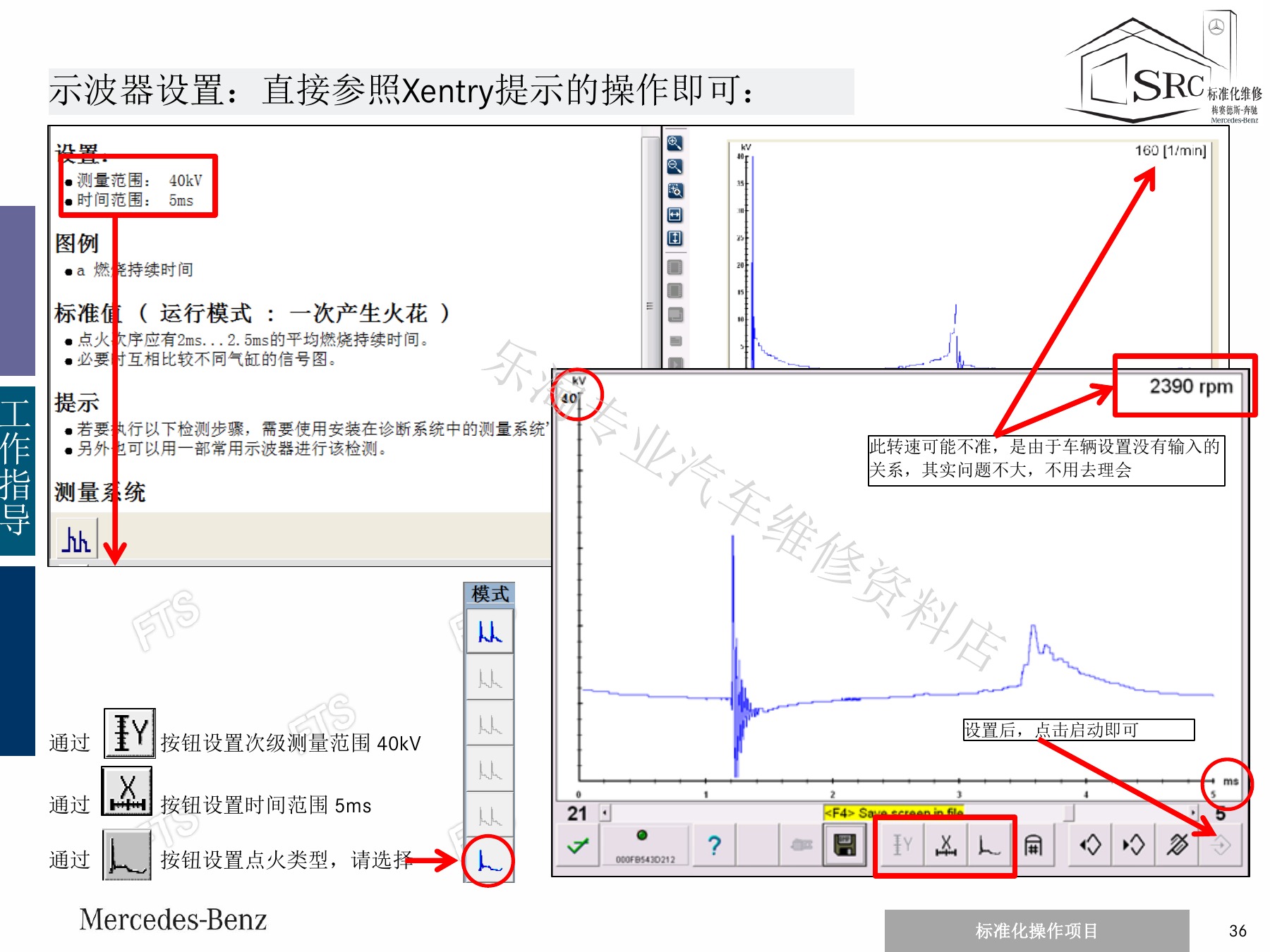

原资料中的次级点火采集器、老款云母片接法和软件设置(page-36)

新型发动机使用对应次级点火采集器,老款结构可能使用云母片和配线。与普通示波器通道不同,次级点火的采集线和量程有预设要求,应按照Xentry提示选择缸号、点火类型、电压范围和时间范围,不能自行调换连接。

八、使用边界:FlexRay不能照搬CAN方法

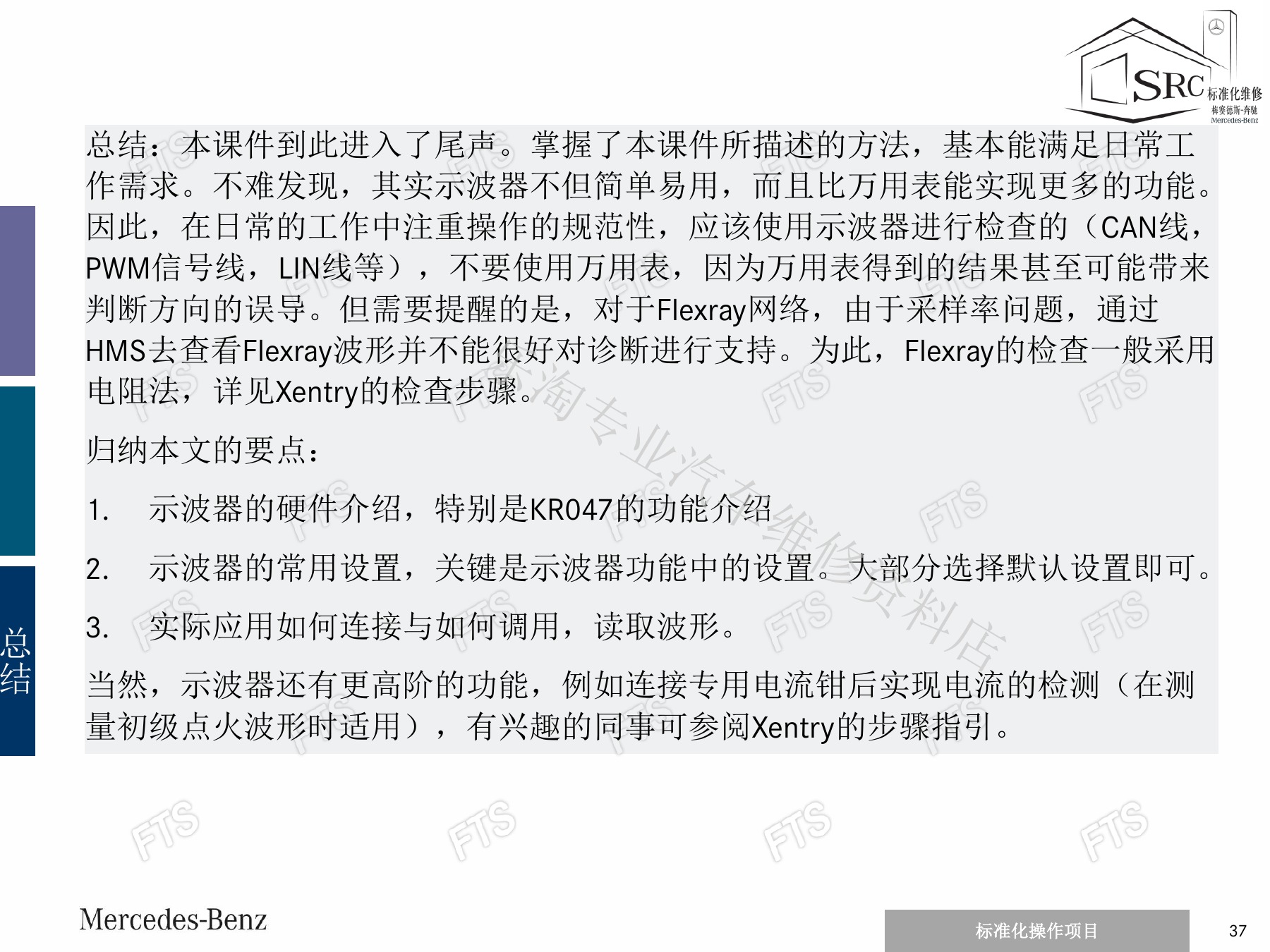

原资料中的HMS 990使用总结与适用边界(page-37)

课件明确指出,HMS 990的采样能力不适合直接用来支持FlexRay波形判断,相关检查应遵循Xentry流程。CAN、PWM、LIN等快速变化信号应优先观察波形;万用表适合稳态电压、电阻和简单电流。诊断结论必须结合电路图、测试条件和已知正常波形。

本文依据奔驰相关技术资料进行归纳与重新编排,文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
