奔驰连接器插针识别与配件号查询：端子系列、线径、防水和壳体反查

连接器维修前必须同时确认壳体、插孔位置、端子系列、导线截面积、密封形式和公母端。外形相近的端子可能使用不同锁止结构和压接工具，误选会造成端子松旷、退针困难、压接不合格或进水腐蚀。

原资料中的EPC/WIS界面、零件号和车型案例属于历史示例，页面保留用于理解反查方法；实际订件必须按当前VIN、连接器实物、导线规格和最新EPC再次核实。

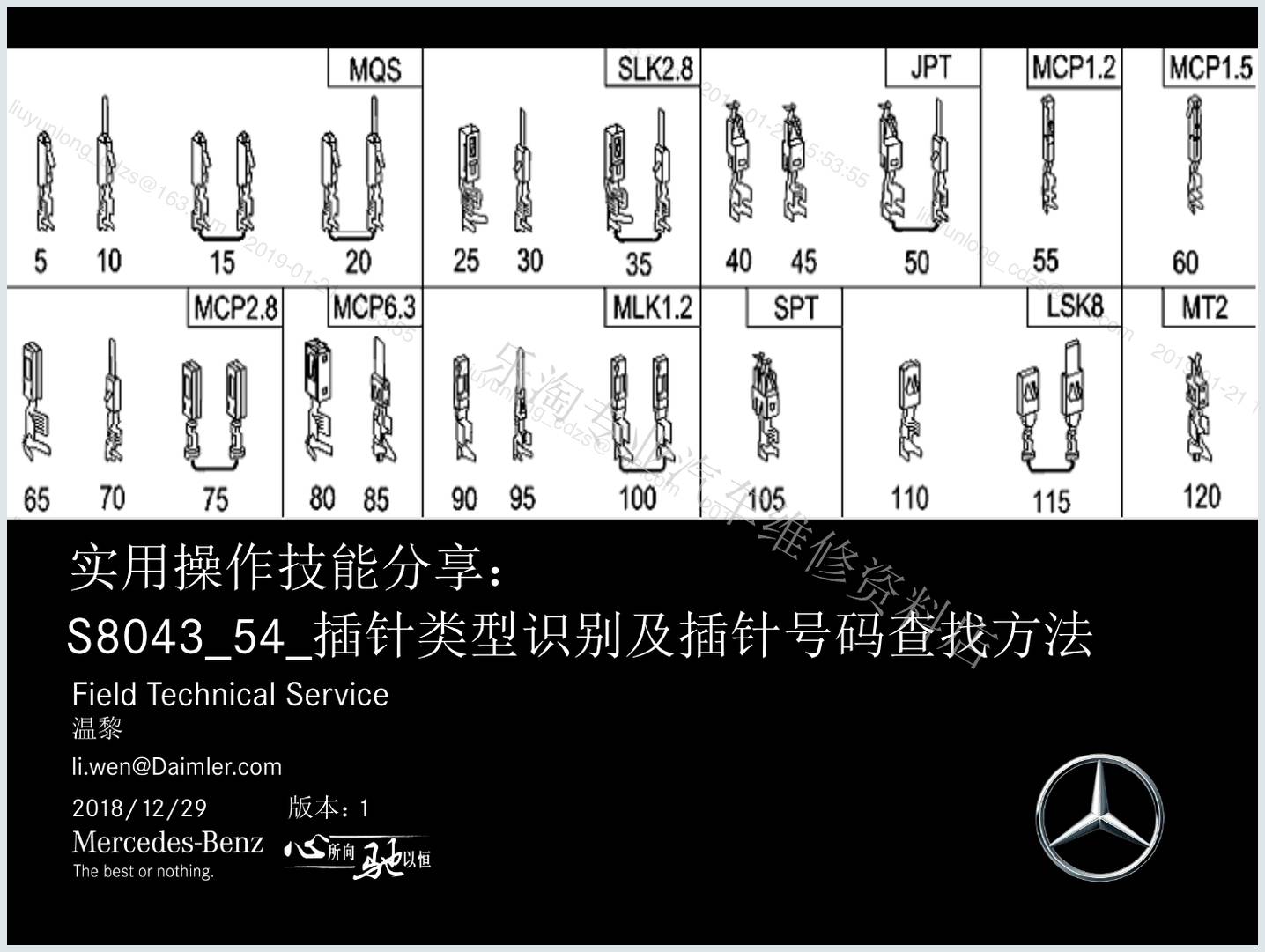

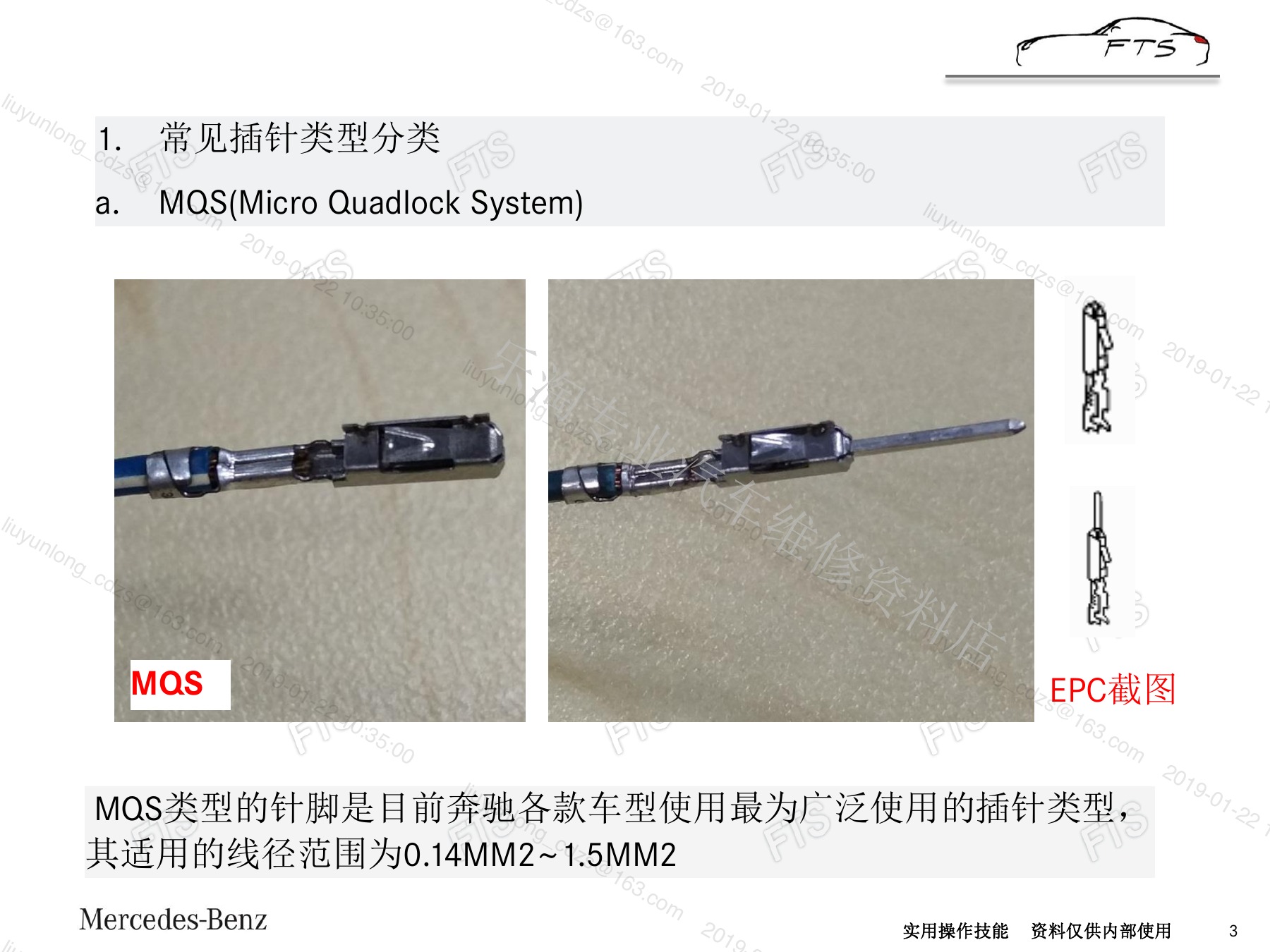

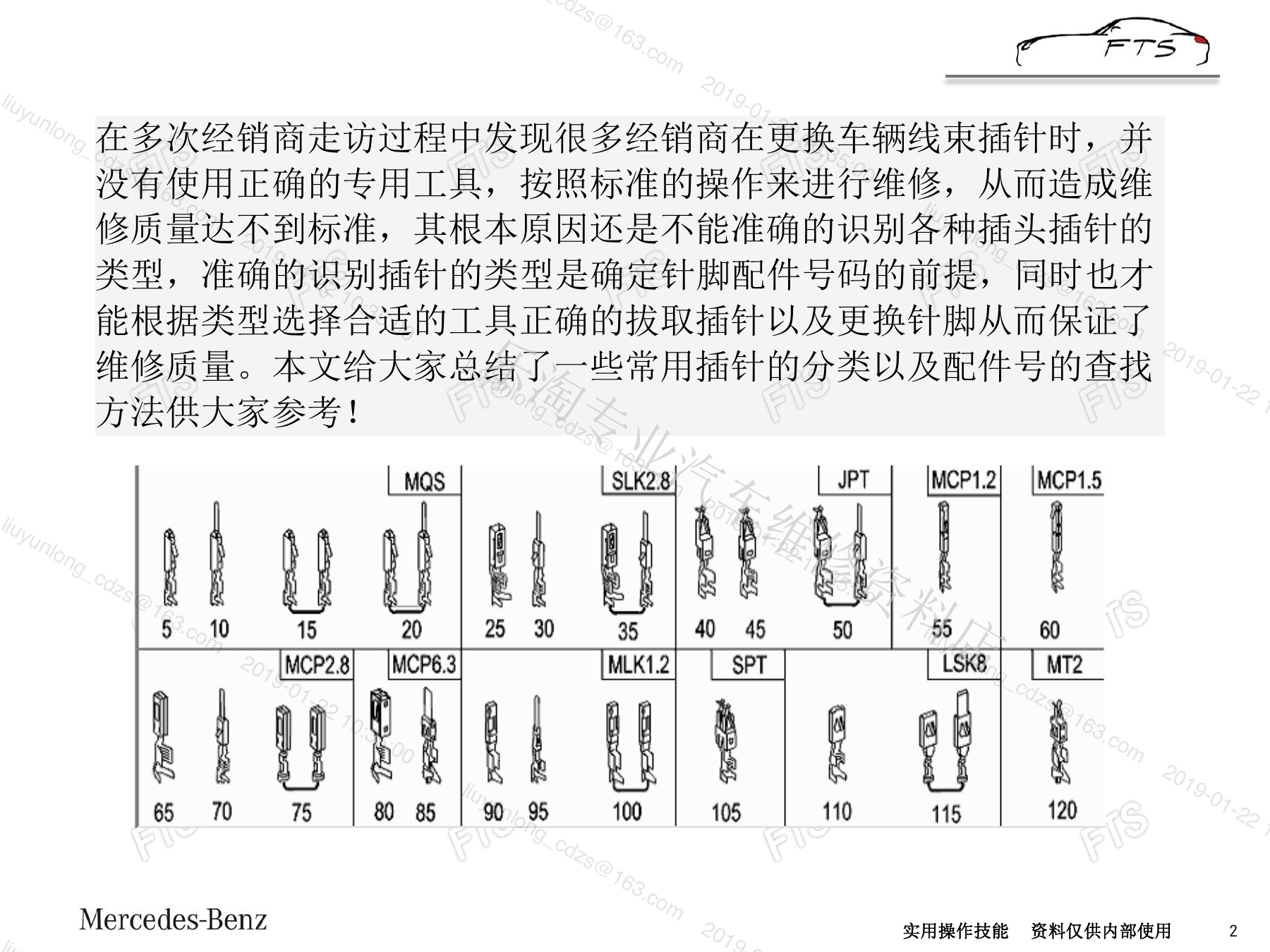

一、MQS、MLK、SLK与MCP常见端子系列

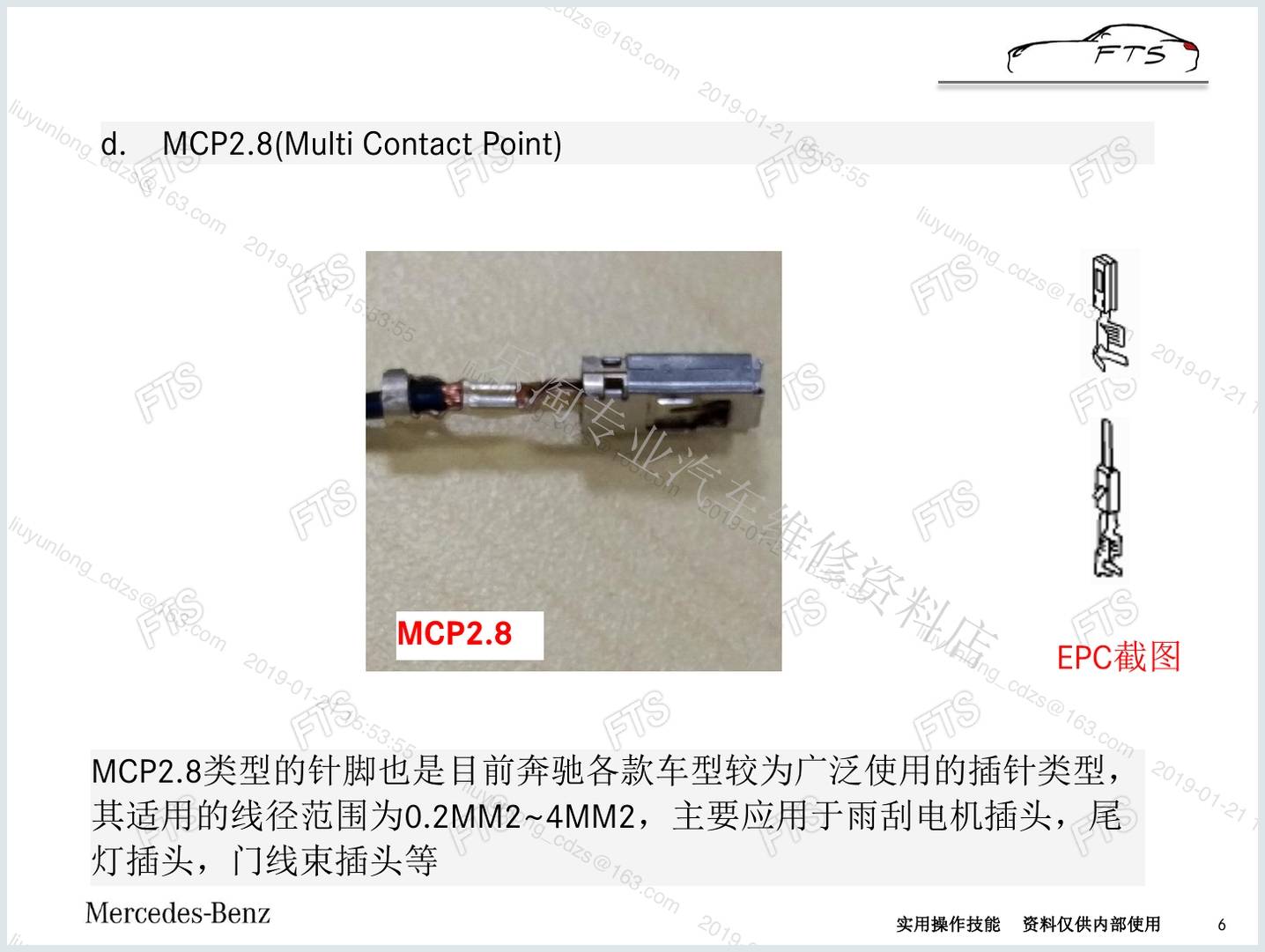

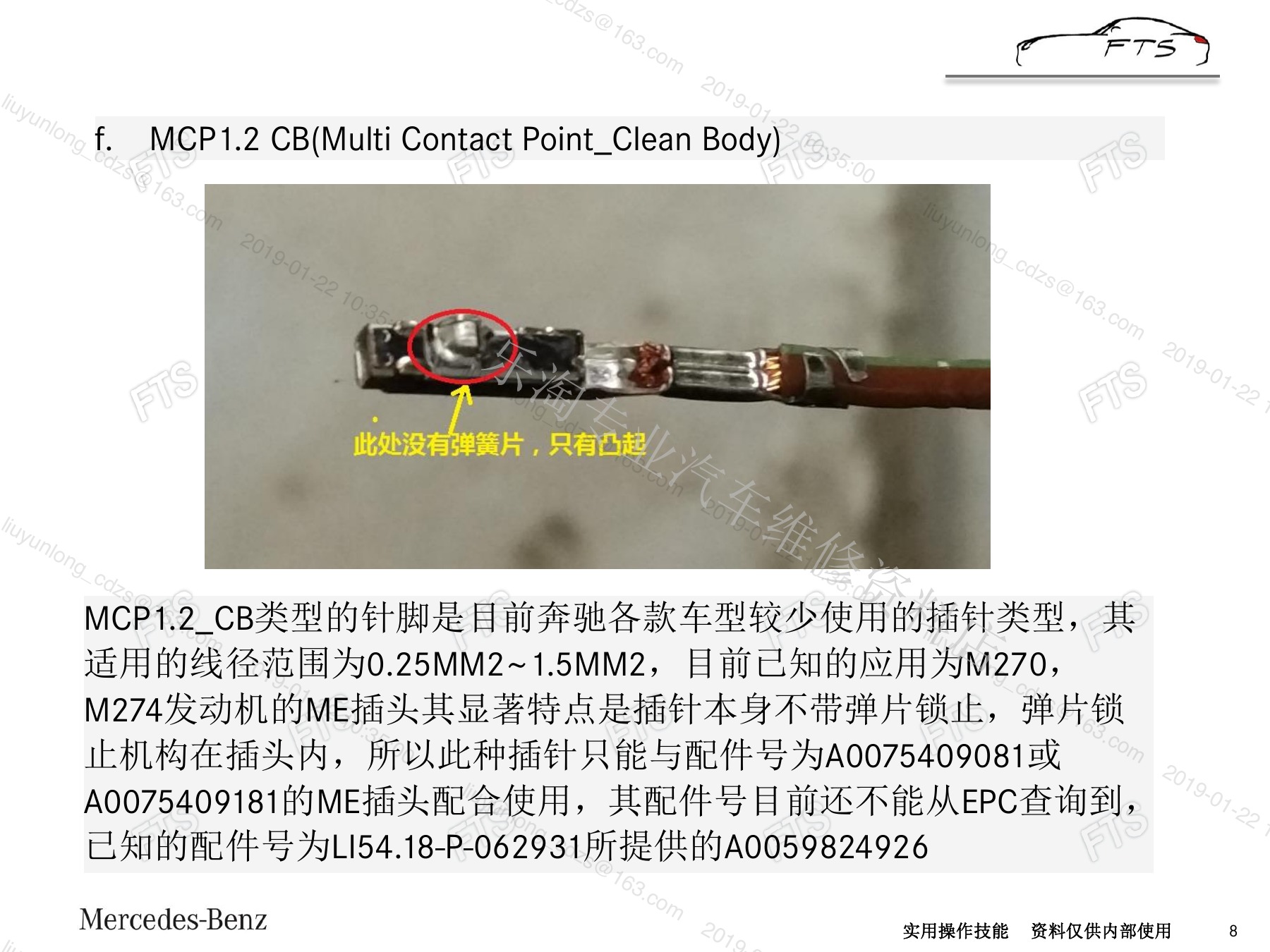

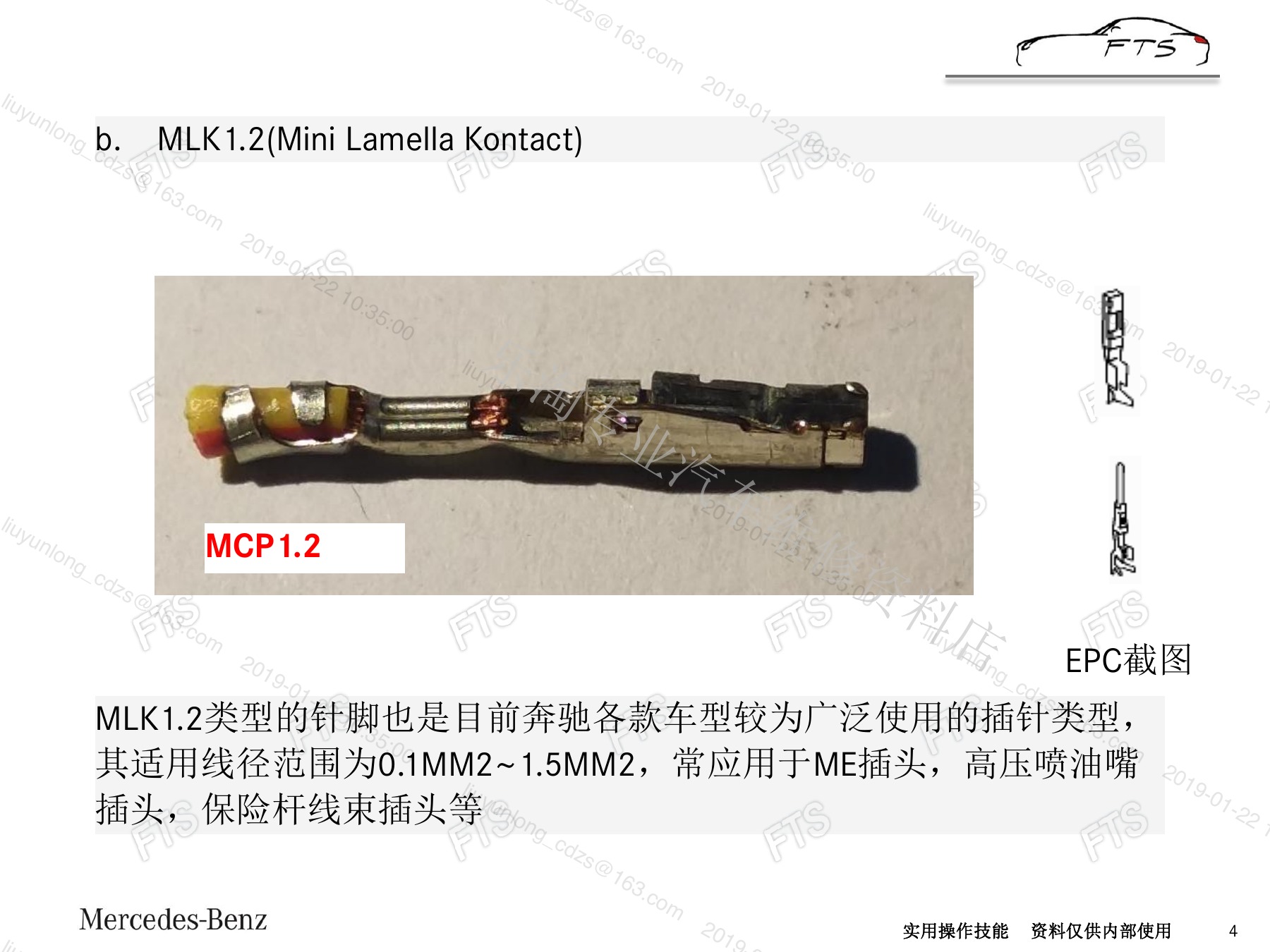

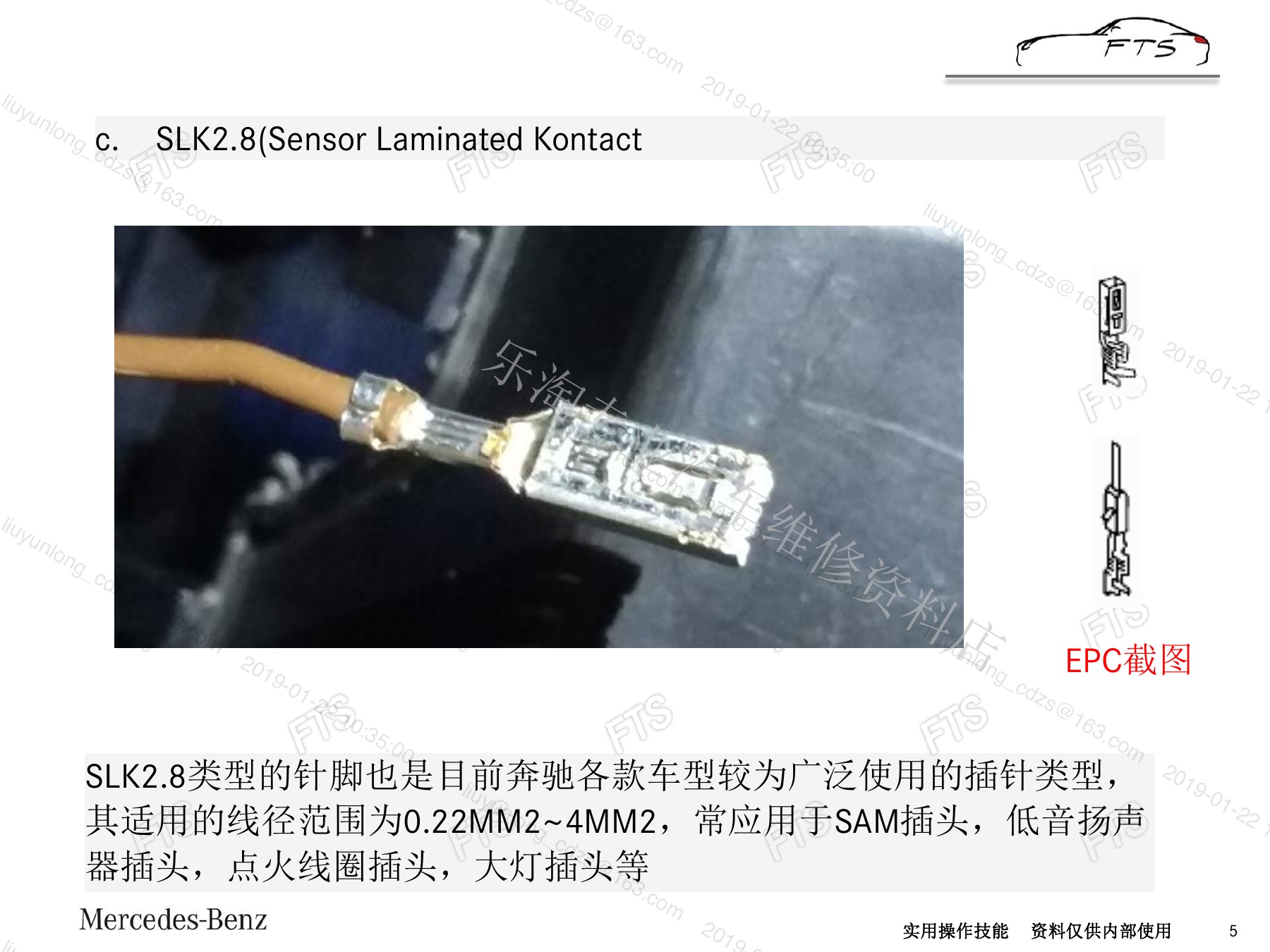

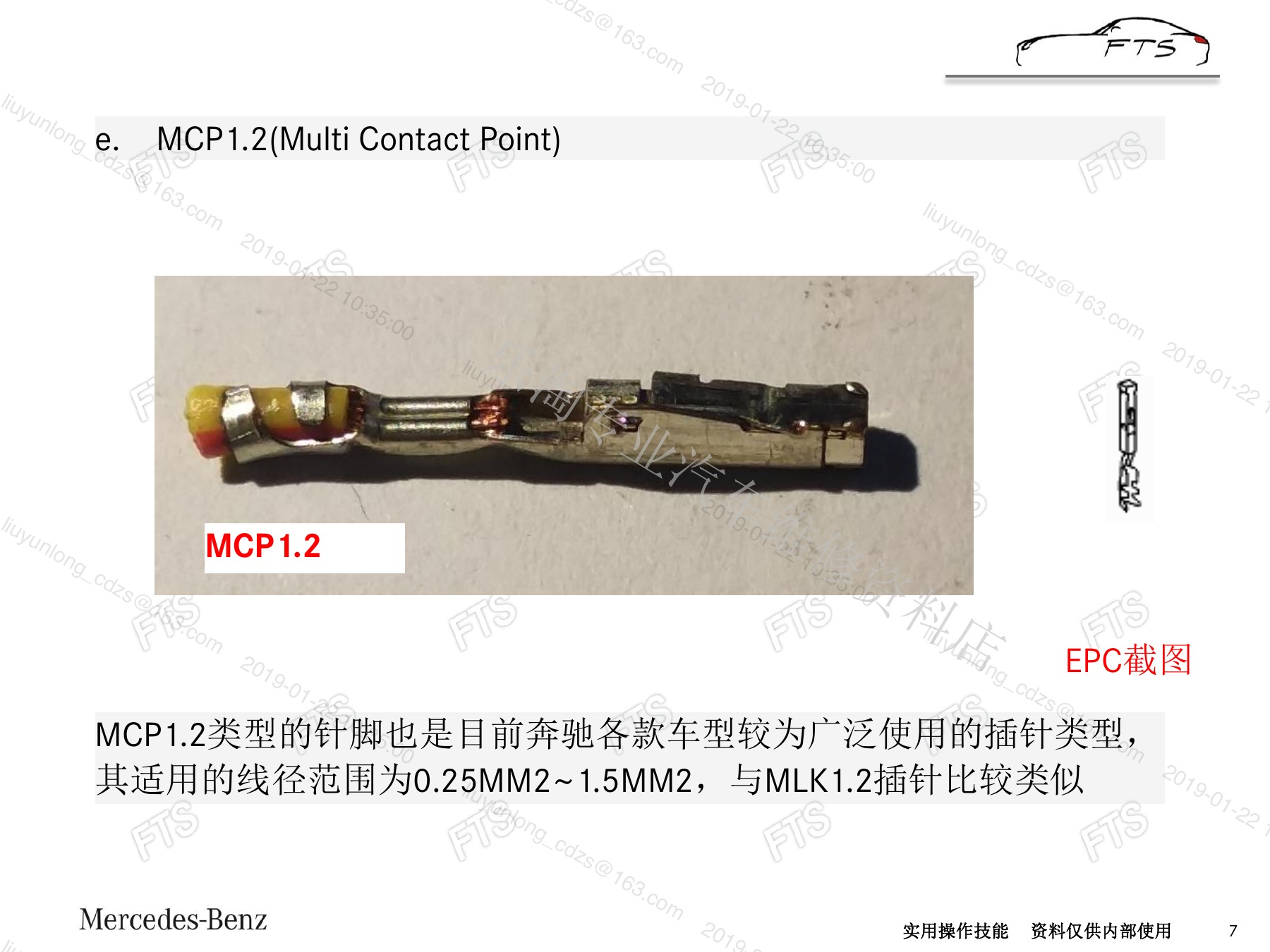

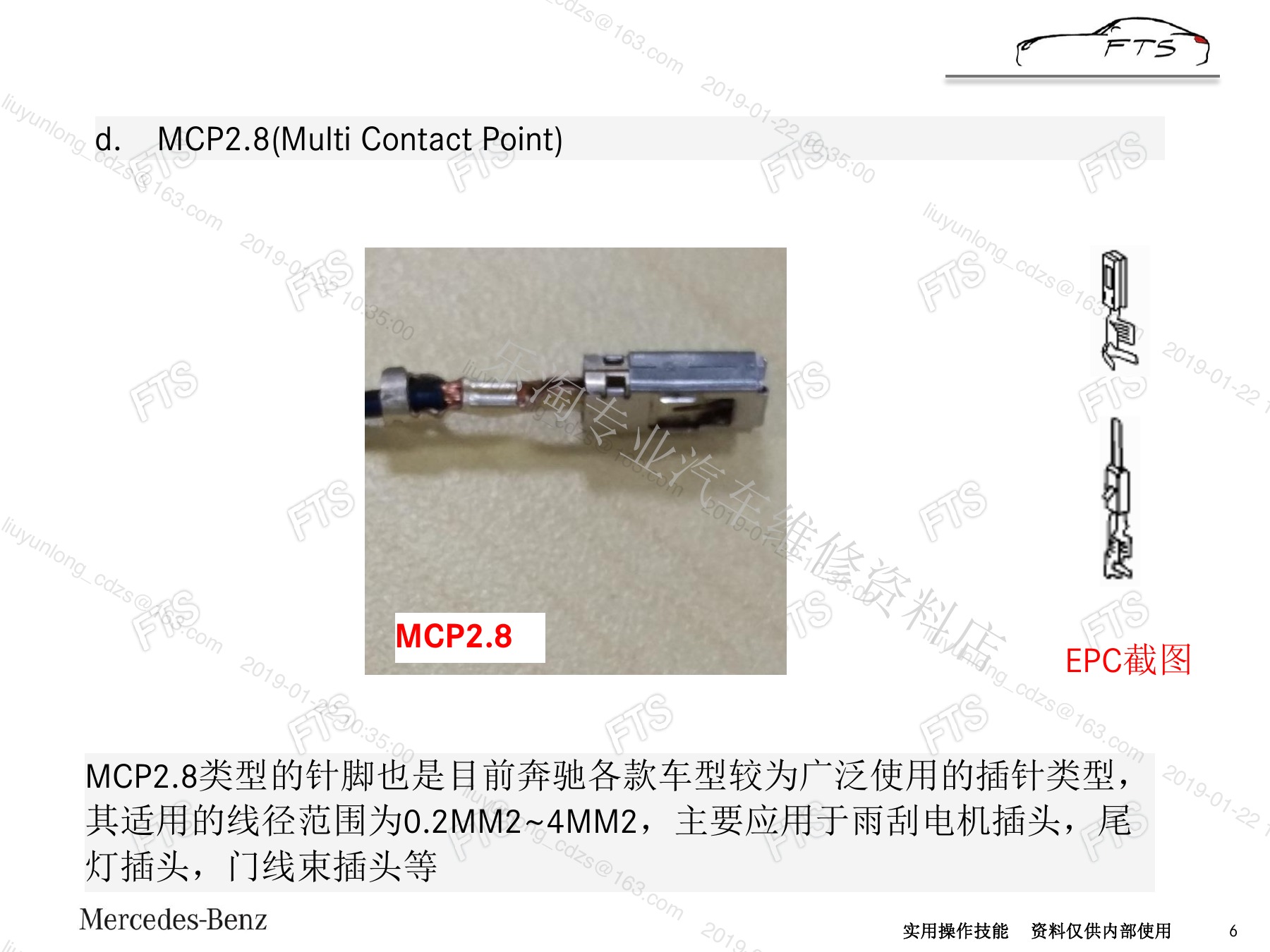

原资料按端子形状和典型应用介绍MQS、MLK1.2、SLK2.8、MCP2.8、MCP1.2及MCP1.2 CB。识别时观察接触片、锁止弹片位置、端子宽度和插孔形状，不能只凭线色或一个旧零件号判断。

资料给出的线径范围和应用车型用于帮助识别系列，最终选件仍要与实车导线截面积、是否带单线密封、防水等级和壳体版本逐项匹配。

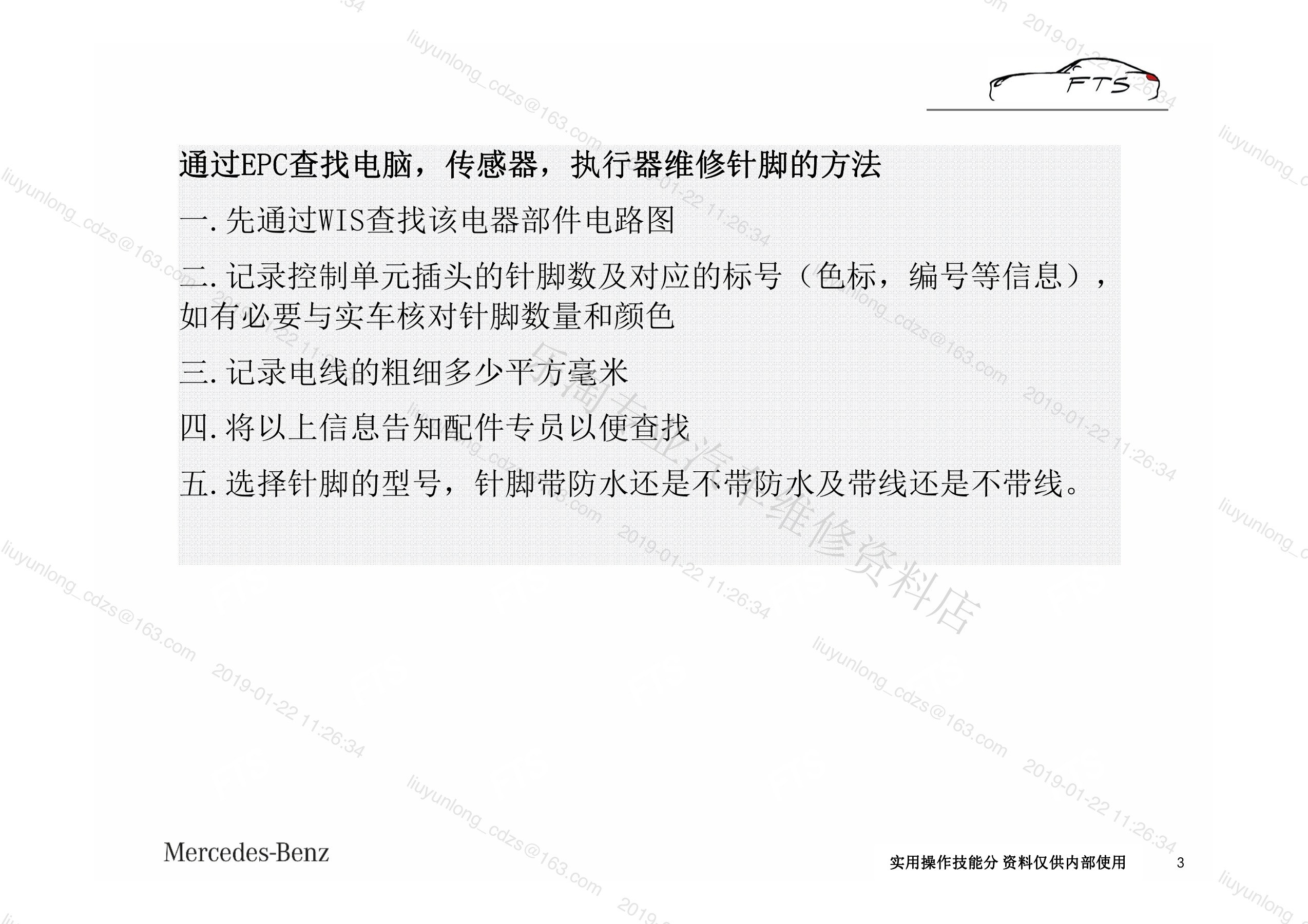

二、从电路图和实车记录连接器条件

先通过电路图确定部件、连接器代号和针脚位置，再记录壳体总针数、颜色或标号、目标孔位、导线截面积、带线或裸端子以及防水形式。信息不完整时，不应让配件查询代替实车核对。

三、W212大灯14针防水插孔查询示例

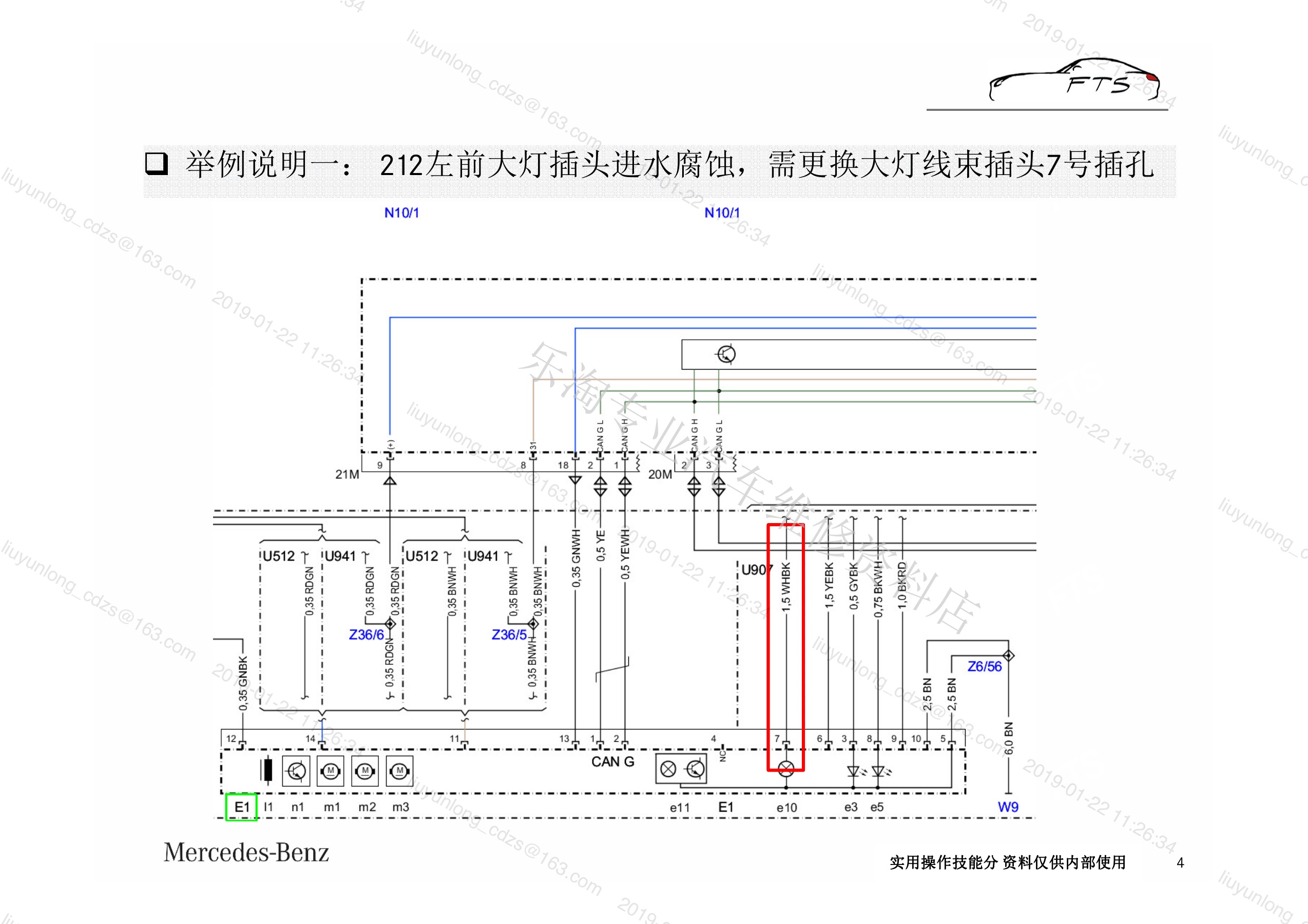

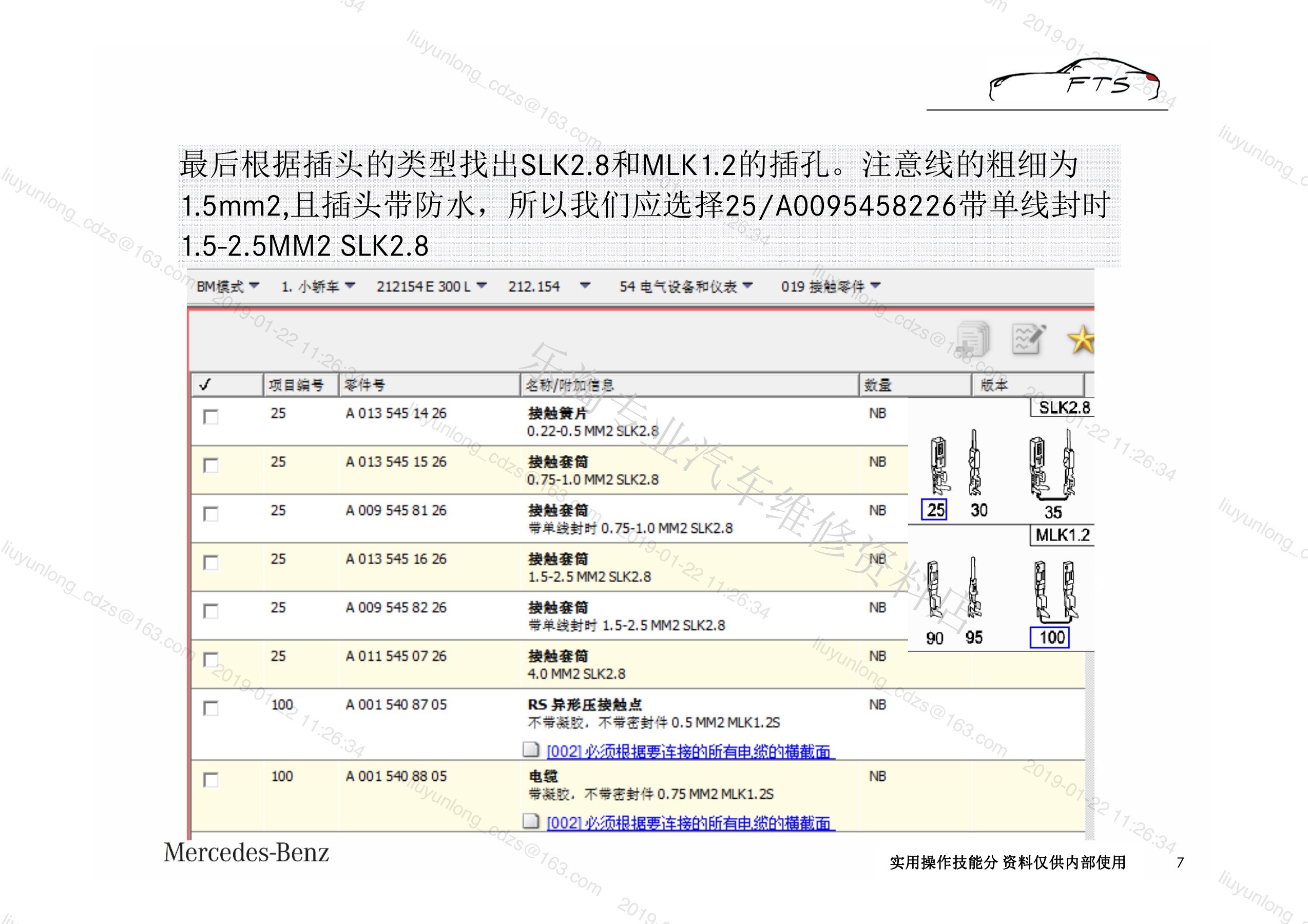

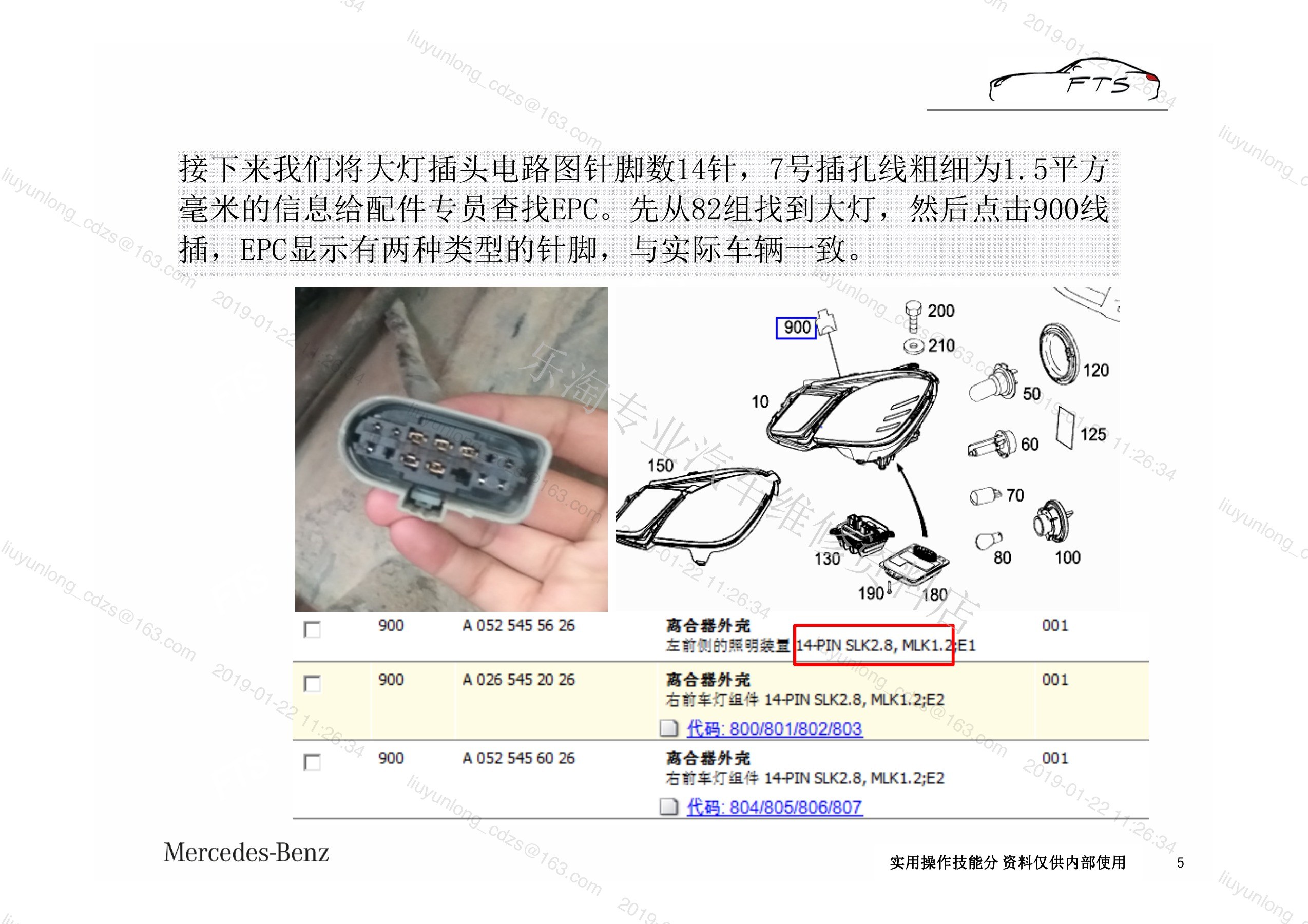

原资料以W212左前大灯插头进水腐蚀为例，从电路图确认14针壳体、7号孔和1.5平方毫米导线，再在历史EPC中比较SLK2.8与MLK1.2，并根据带单线密封的条件选择候选插孔。

案例的价值在于展示筛选顺序，不代表页面中的旧件号适用于其他年款或当前供货。

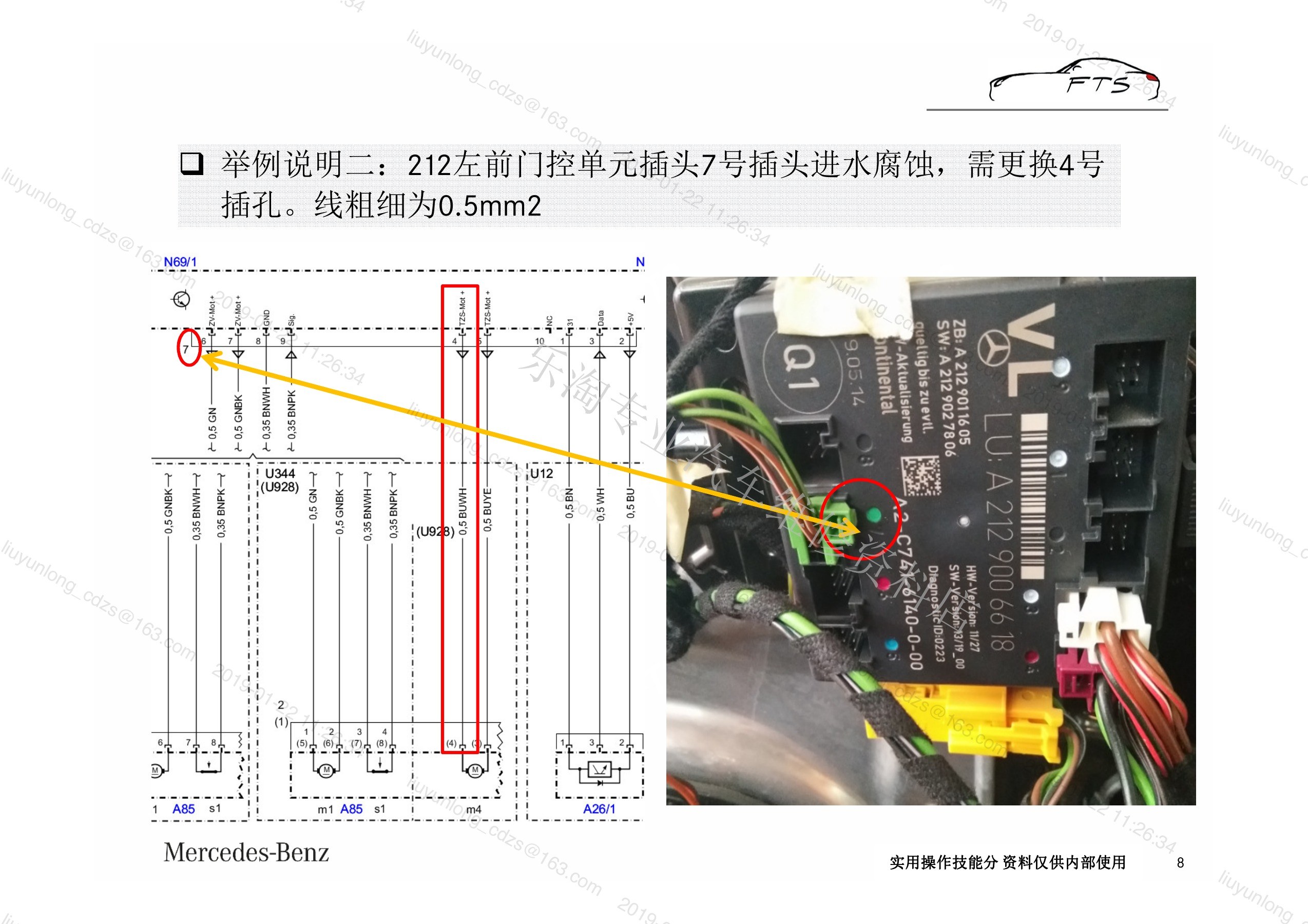

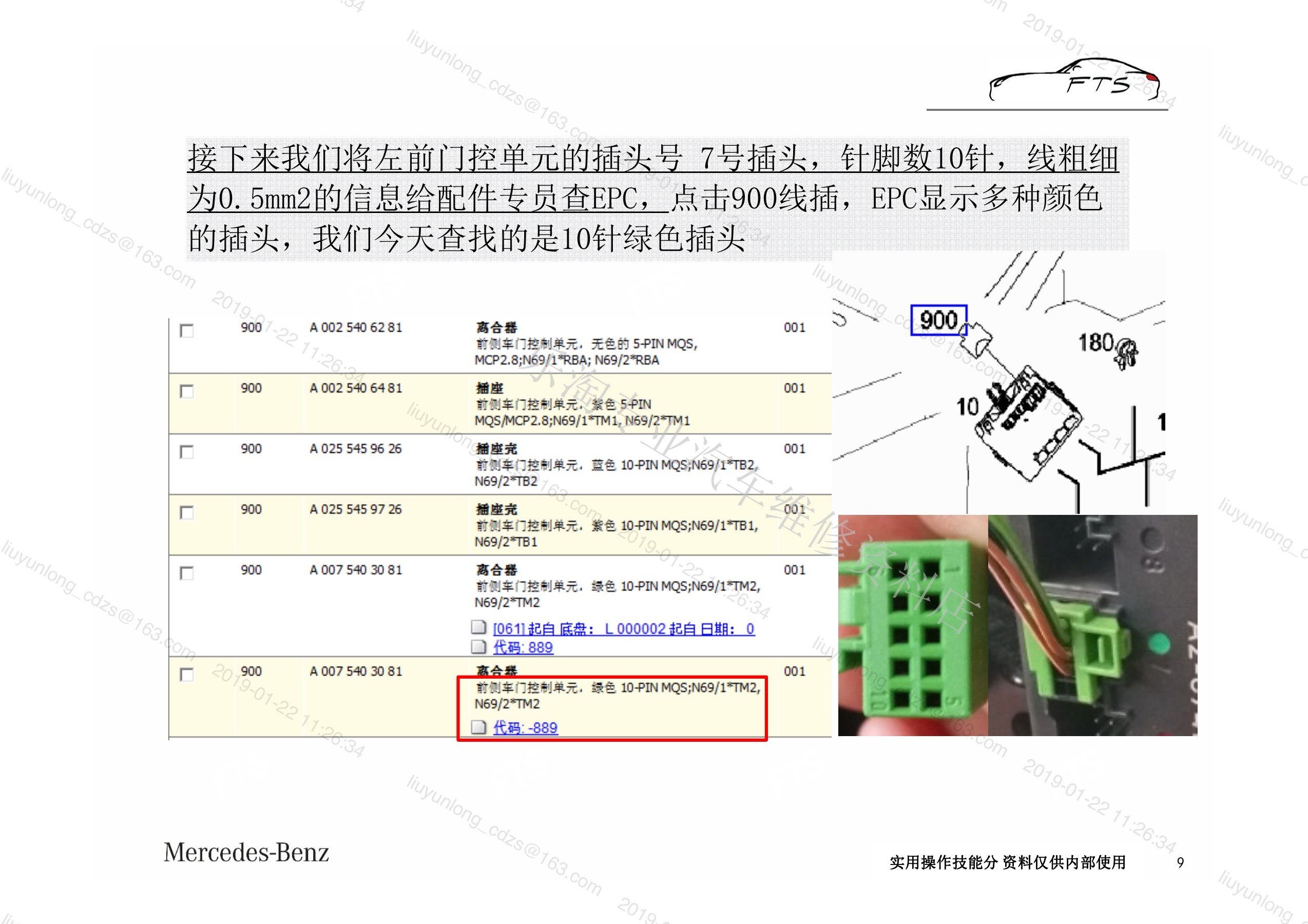

四、W212车门控制单元10针插孔查询示例

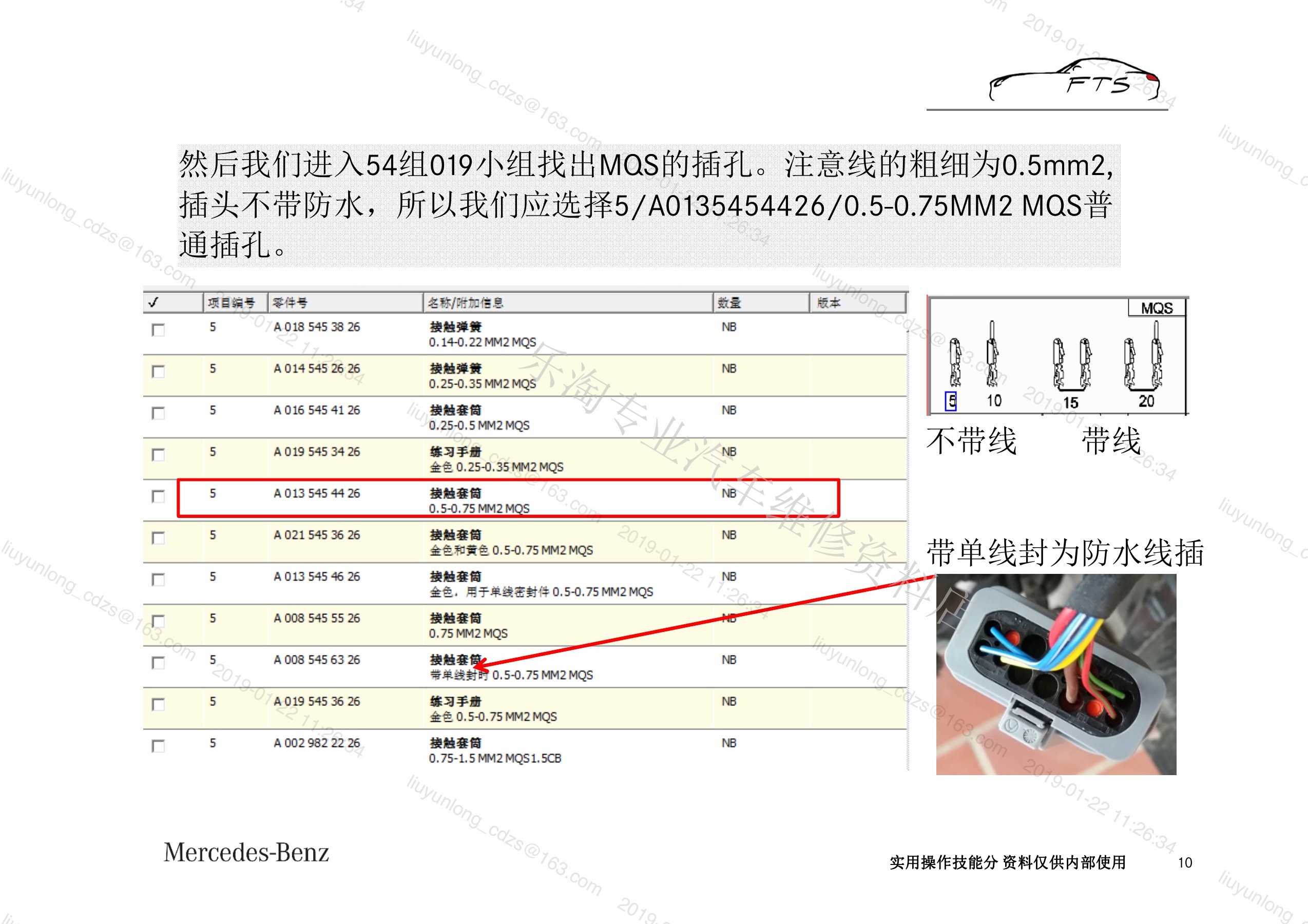

第二个案例从10针绿色壳体、4号孔、0.5平方毫米导线和非防水条件出发，定位MQS普通插孔。对颜色相同但编码、二次锁或端子系列不同的壳体，仍需核对实物。

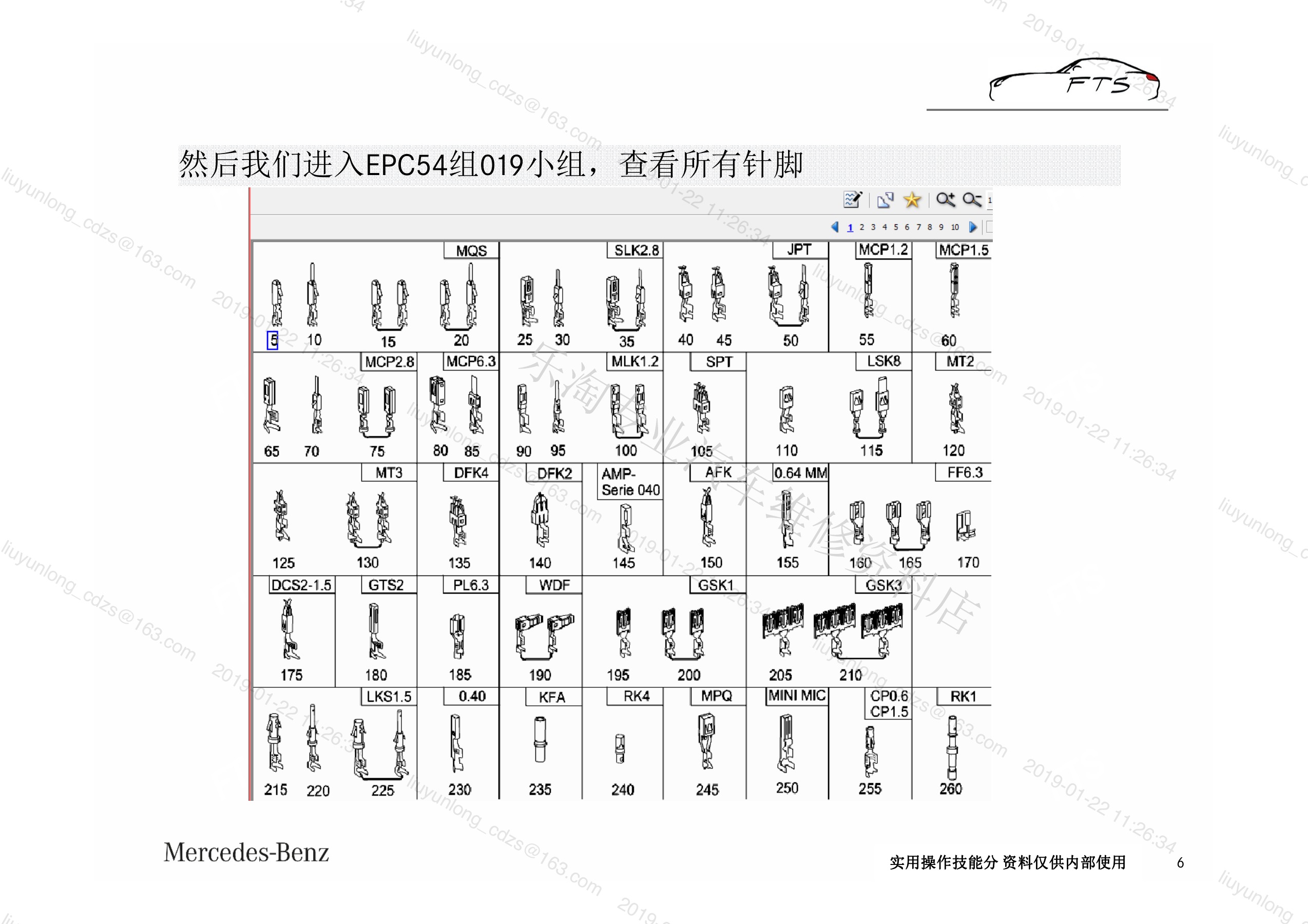

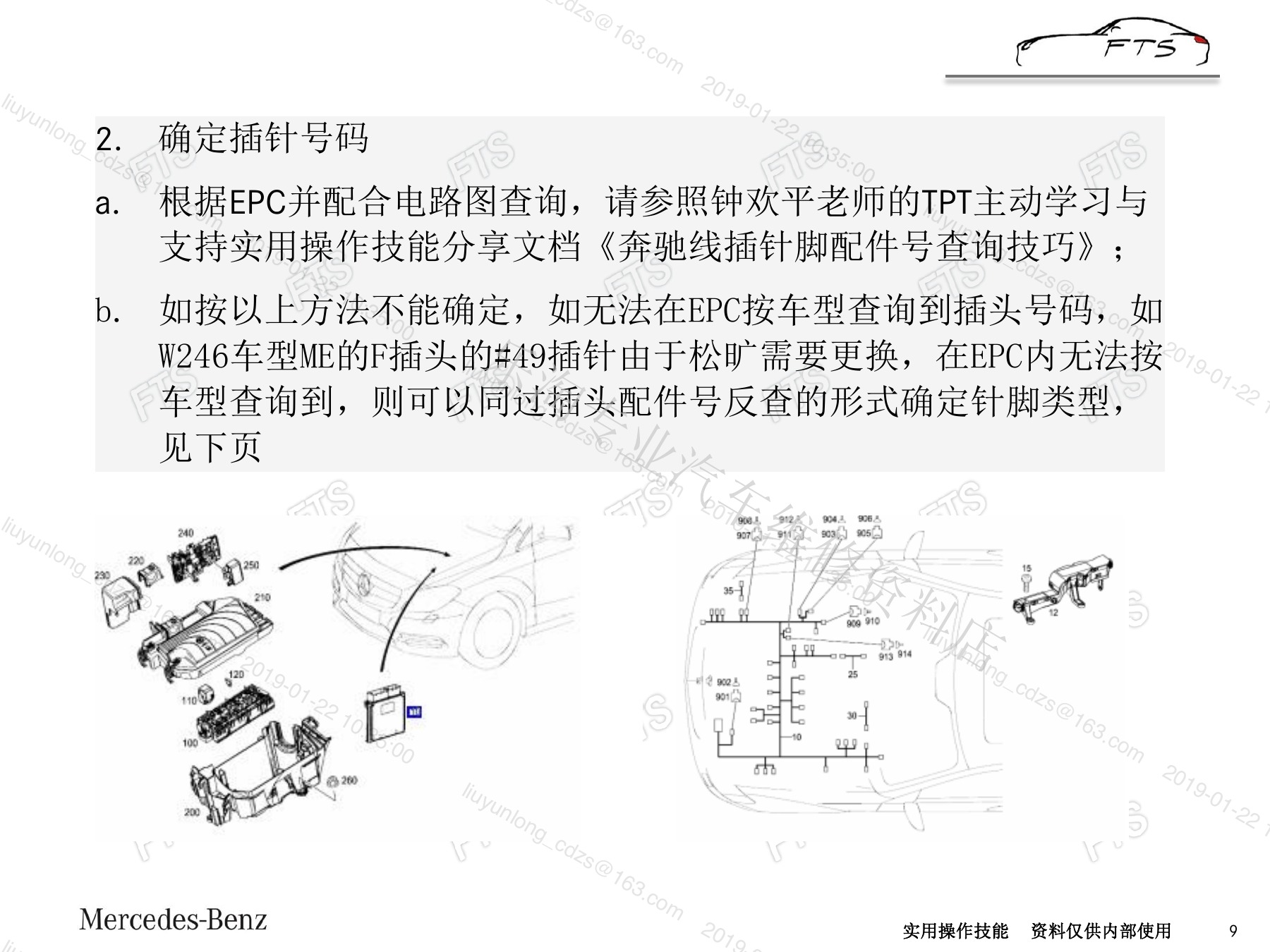

五、EPC无法按车型查到时的壳体反查与形状比对

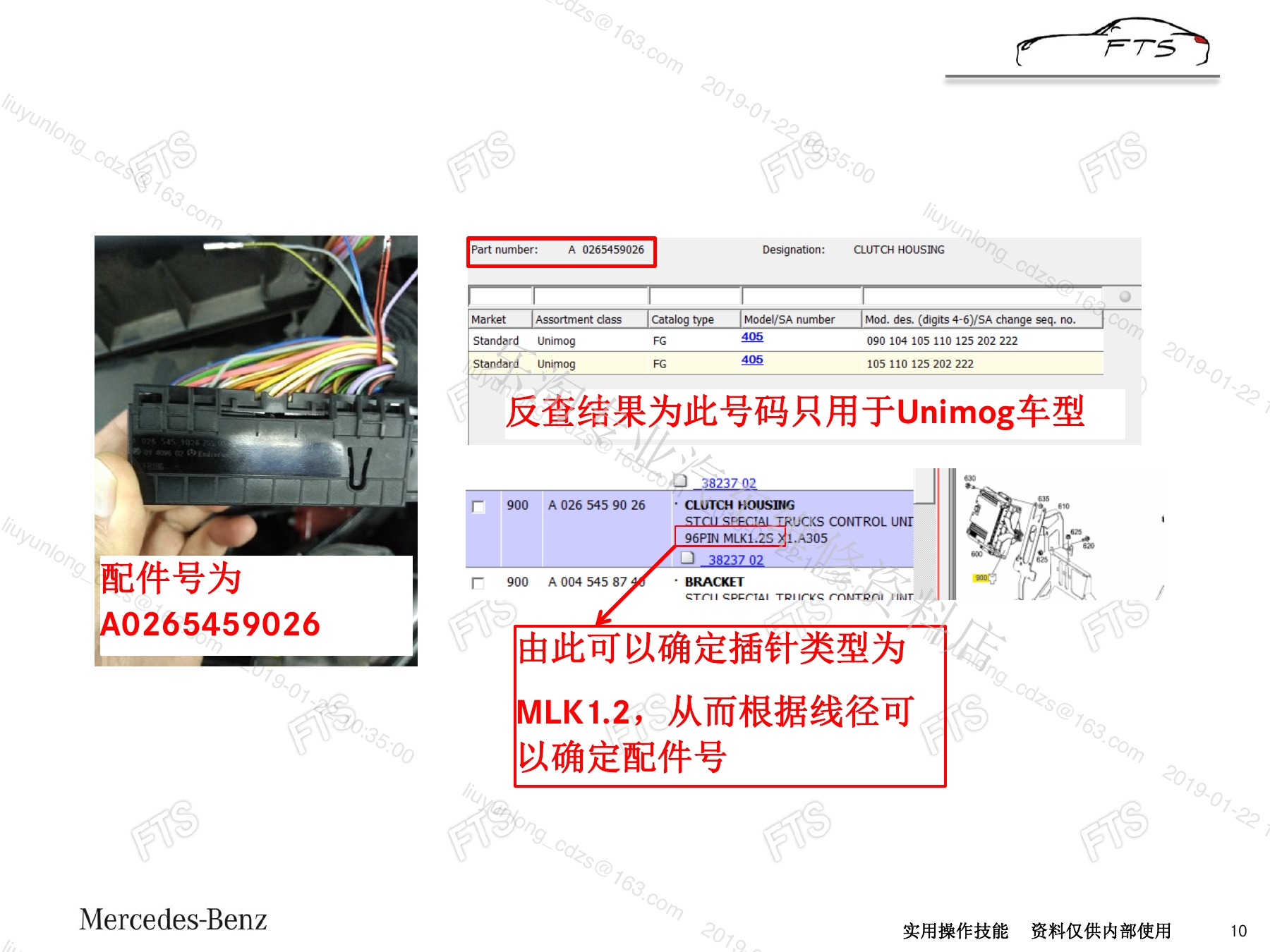

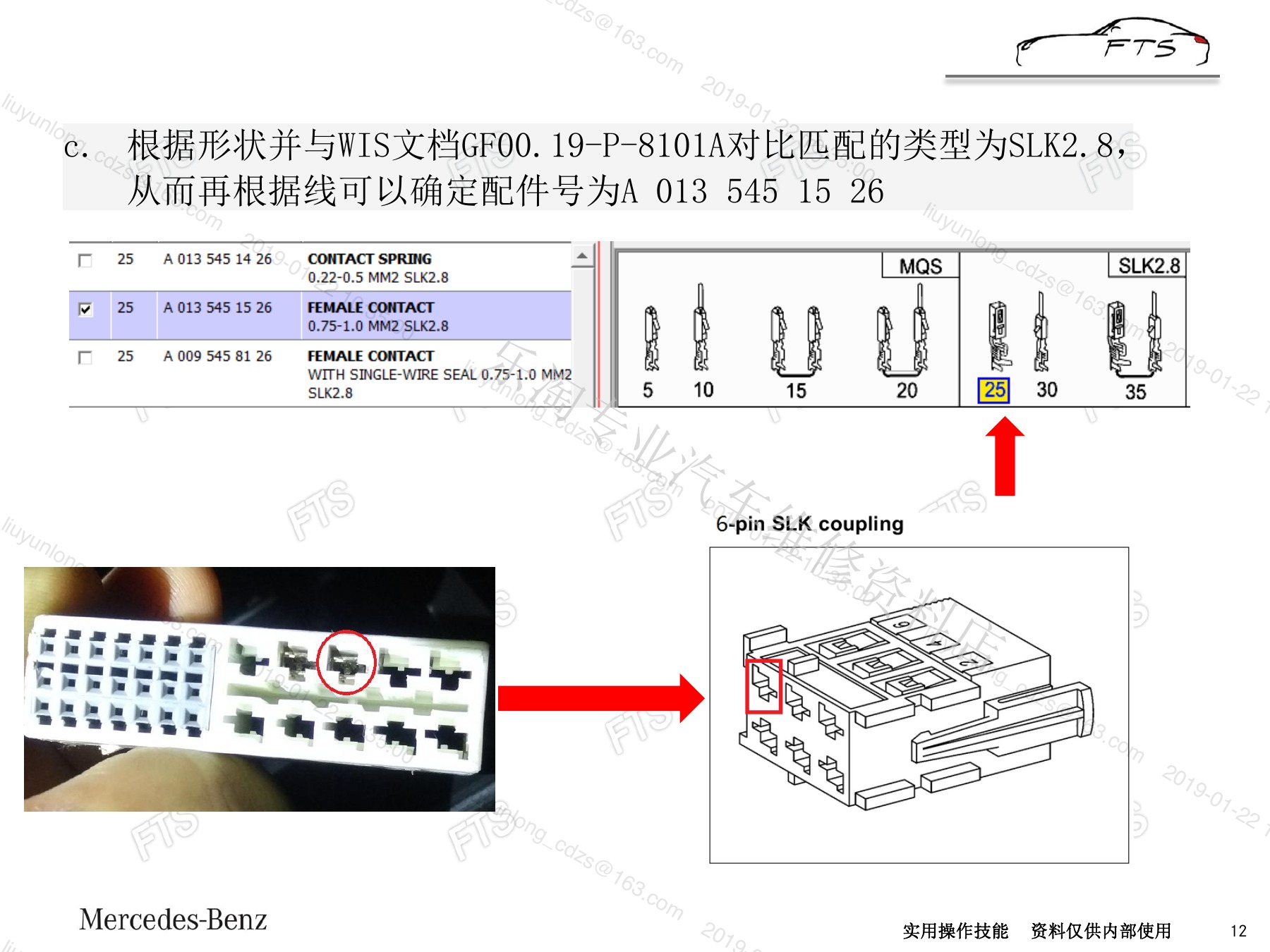

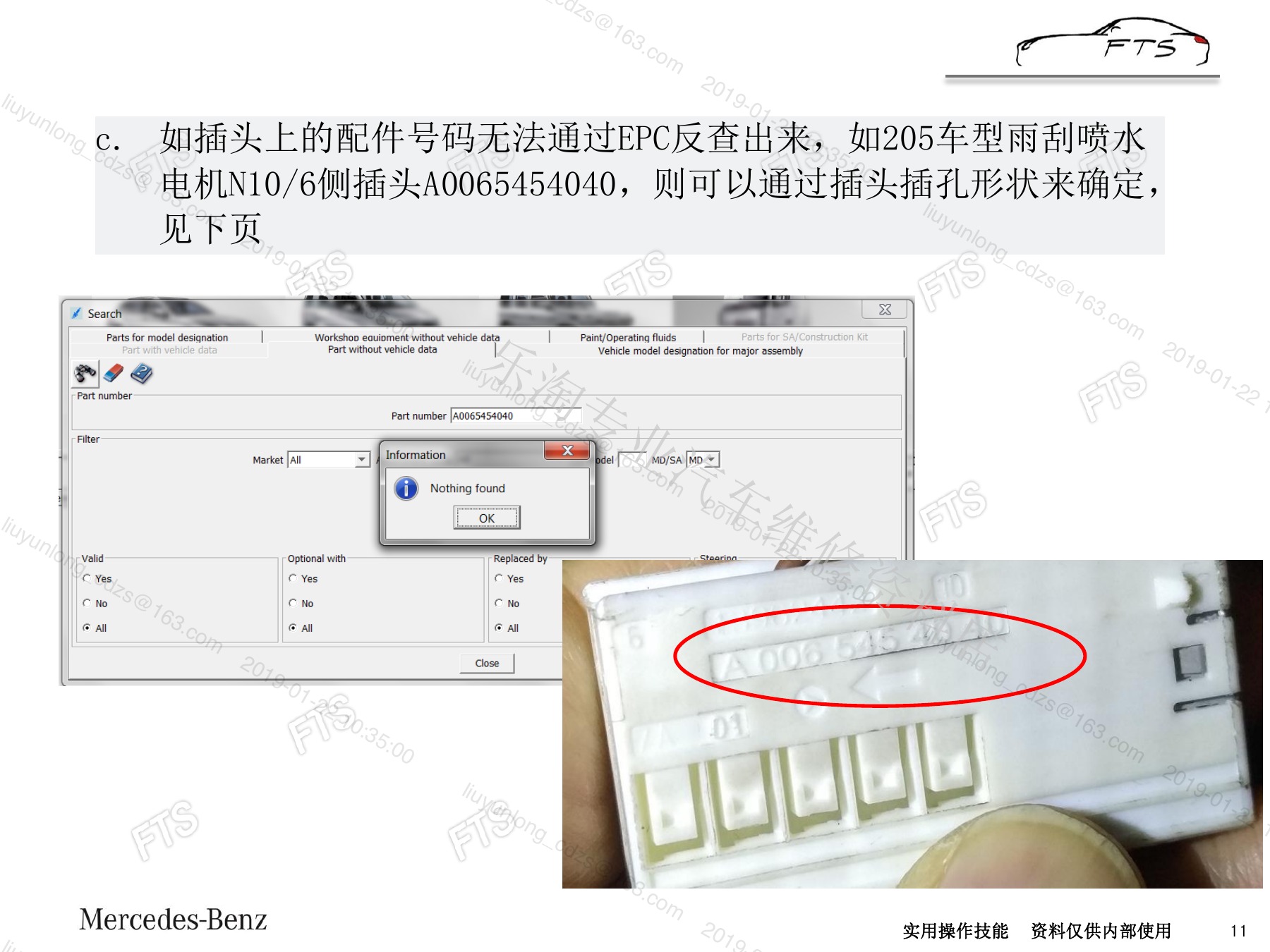

当车型目录无法直接给出端子时，可从连接器壳体零件号反查其他应用，再结合端子形状和WIS端子图确定系列。若壳体号也无法反查，则以插孔几何、锁止位置、导线规格和批准维修资料逐项比对。

确定端子后使用对应退针和压接工具，恢复二次锁及密封件，并完成拉力、端子保持力、负载压降、密封和功能验证。不得为装入壳体而削切端子或强行扩大插孔。
