奔驰12V锂电池：低压电源保护与故障诊断要点

奔驰使用的12V锂离子电池并不是把普通铅酸蓄电池换成更轻的电芯那么简单。它把电芯组、电池管理、充放电保护、温度与电压采集以及LIN通信集成在一个总成内，因此诊断、充电、更换、存储和运输都有专门要求。

一、12V锂电池为什么会出现在奔驰车型上

12V锂离子电池最早应用于SLS AMG，之后扩展到AMG GT、S级AMG、CL级以及C级等部分车型。相比AGM电池，其外壳高度略有增加，但重量可减少约50%，在需要降低整车重量、同时保持较高启动和供电性能的车型上具有明显优势。

外观识别上，这类电池采用特定外壳和把手设计，并带有IBS LIN总线连接。它不是传统意义上的免维护铅酸电池，也不能按照普通AGM电池的检测和替换习惯处理。

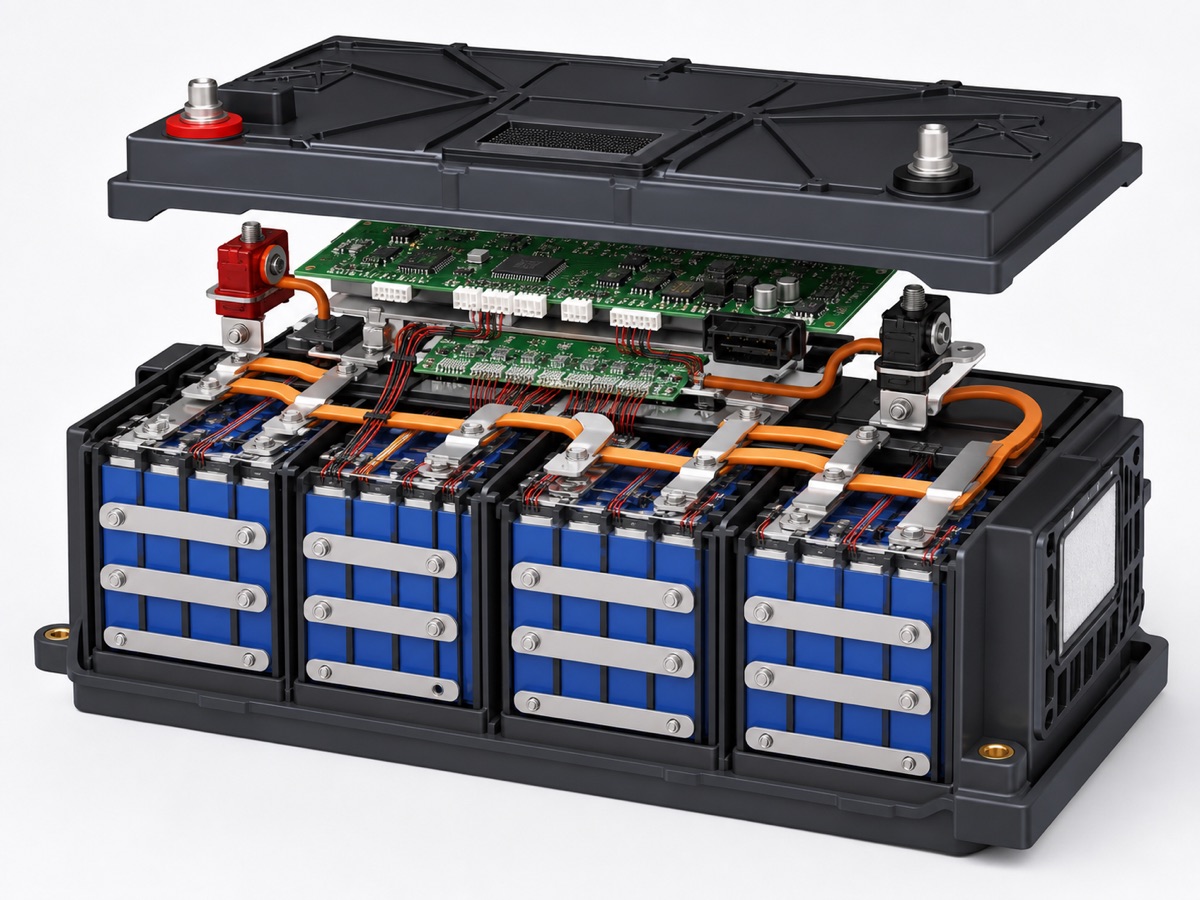

二、内部结构：16个电芯、两套断路器和一块管理电路

电池内部主要包括母线、由16个电芯构成的电芯组、电路管理模块和压力补偿板。电路管理模块中集成放电保护断路器DCB、充电保护断路器CCB、均衡电路、参数采集以及LIN通信。

这套结构决定了电池可以分别切断充电或放电路径：充电侧异常时，不一定立即失去放电能力；放电侧进入保护时，也不代表充电路径同时断开。诊断时必须先判断是哪一条路径被保护逻辑切断。

三、过压、欠压、短路和温度保护怎样动作

• 过压保护：充电电压高于15V并持续超过20秒时，CCB打开，放电功能仍保留；过压消失后，CCB会重新闭合。
• 欠压保护：达到欠压条件时，DCB打开，充电功能保持；当电池重新获得发电机、外部电源或合适充电器供电时，DCB可重新闭合。
• 短路保护：检测到短路电流时，放电保护开关打开；短路原因排除后，系统才能恢复相应连接。
• 温度保护：电池温度高于85°C并持续超过20秒时，CCB与DCB同时打开，充电和放电都会被切断。
• LIN通信：电池通过IBS LIN与车辆能源管理交换电池状态、温度、电压和保护信息。

四、为什么不能用普通蓄电池检测仪判断

12V锂电池可以通过IBS LIN进行软件升级，但不能使用Midtronics等普通蓄电池检测设备按铅酸电池方式进行测试。需要通过XENTRY读取锂电池控制与能源管理数据。

实际诊断应关注各电芯组温度、各组电压、充放电继电器/断路器温度、严重故障状态和车载电网数据。如果多个温度或电压同时显示不合理的固定值，应先判断通信、供电、保护状态或控制模块是否正常，而不是直接把某一组电芯判为损坏。

五、正确充电与深度放电处理

正常充电时，应使用符合要求、最高充电电压限制为14.4V的充电器。室温条件下，允许的最大充电电流与充电器能力和电池状态有关，资料给出的最大值可达到100A。环境温度低于0°C时，充电电压必须限制在13.6V以内，或者先把电池预热到室温再充电。

深度放电后，电池内部保护可能使普通充电器无法识别。此时应使用规定的充电设备和流程恢复充电条件；必要时通过合规的跨接供电建立充电路径。不能因为充电器暂时“看不到”电池，就直接判断电池报废。

六、更换时必须核对容量和零件号

这类12V锂电池存在60Ah和80Ah两种容量，但两者可能使用相同外形的壳体，因此不能只看尺寸。安装前必须核对原车配置、电池标签和零件号。资料中列出的80Ah电池零件号为A2229820108，60Ah电池零件号为A0019821908；实际维修仍应以当前车辆识别和最新配件目录为准。

不得把12V锂离子电池直接替换成AGM电池。若车辆在道路上抛锚，考虑到拆卸后运输要求，应优先进行跨接启动或把车辆拖至合适地点，再进行电池诊断和更换。

七、离车存储和运输不是普通配件流程

未安装在车辆内且未损坏的12V锂离子电池，应使用原始包装存储和运输。由于其化学组成和重量，它属于危险品运输管理范围，运输前需要检查并记录电池是否具备可运输性；损坏、变形、过热或状态不明的电池不能按普通蓄电池随意搬运。

这也是为什么道路现场不宜贸然拆下电池：拆卸只是维修动作的一部分，后续包装、存储、运输和回收同样需要符合要求。

八、完整诊断顺序

• 确认车辆配置和电池类型，核对是否确实安装12V锂离子电池。
• 读取XENTRY中电池、能源管理和车载电网故障码及环境数据。
• 检查电池端子、IBS LIN连接、搭铁、主保险和线束压降。
• 区分CCB充电保护、DCB放电保护、温度保护或通信异常。
• 按温度条件和规定电压使用合适充电设备，避免普通铅酸电池充电逻辑。
• 确认容量和零件号后再更换，并安排符合要求的存储与运输。

诊断思路小结

12V锂电池的核心不是“电压够不够”，而是电芯状态、充放电断路器、温度保护和能源管理是否形成正常闭环。把保护状态和XENTRY数据看清楚，再决定充电、恢复或更换，才是这套系统的正确处理方式。
