奔驰R197车顶杆护盖S形支杆优化：机构检查、支杆调整与运行复查

R197车顶杆护盖通过支杆随软顶机构开启和关闭，支杆几何位置不合适可能造成护盖不同步、间隙不均或运动干涉。

调整前应确认护盖、铰链和相邻软顶机构没有结构损伤，并将软顶停在规定维修位置。

一、建立维修位置并检查护盖动作

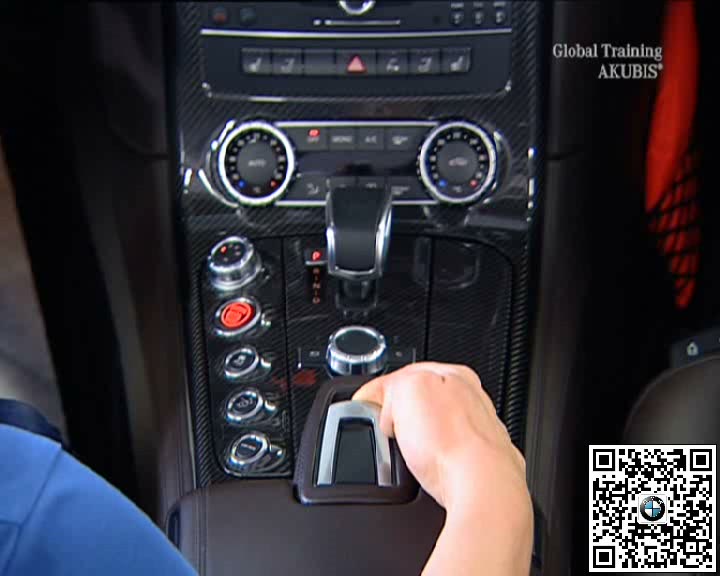

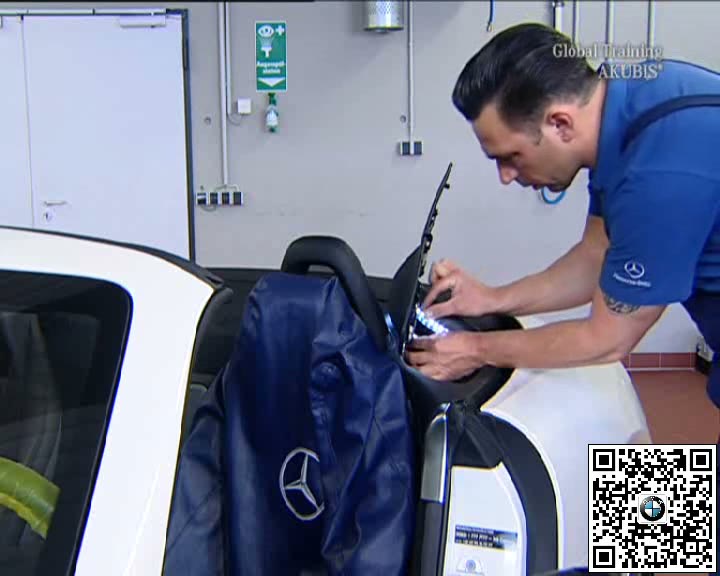

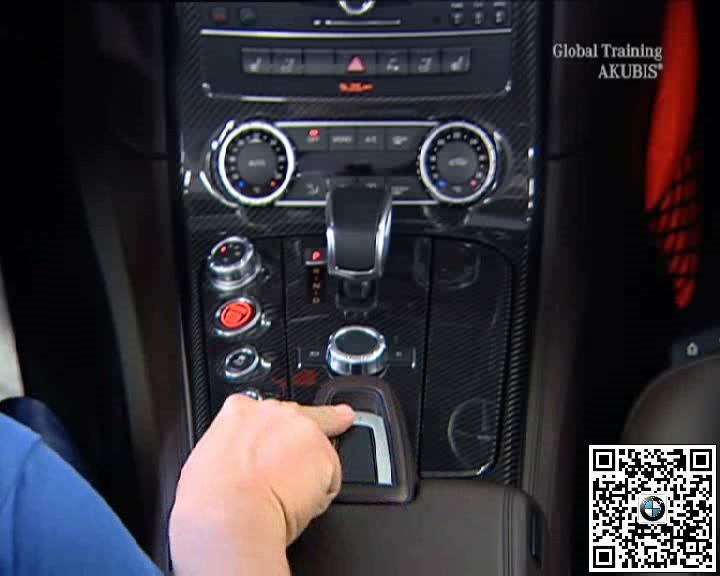

操作软顶到便于接近护盖支杆的位置后停用系统，保护座椅和饰面。比较左右护盖的开启高度、关闭接缝及车顶杆通过情况。

二、拆下支杆并记录原始尺寸

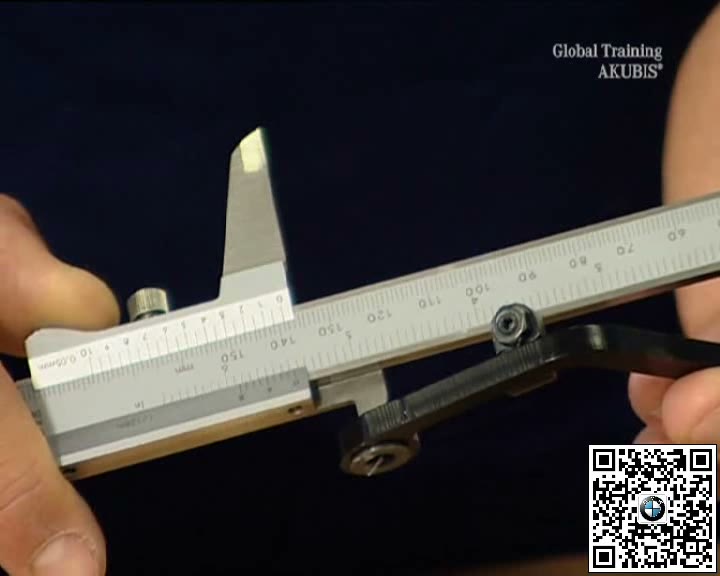

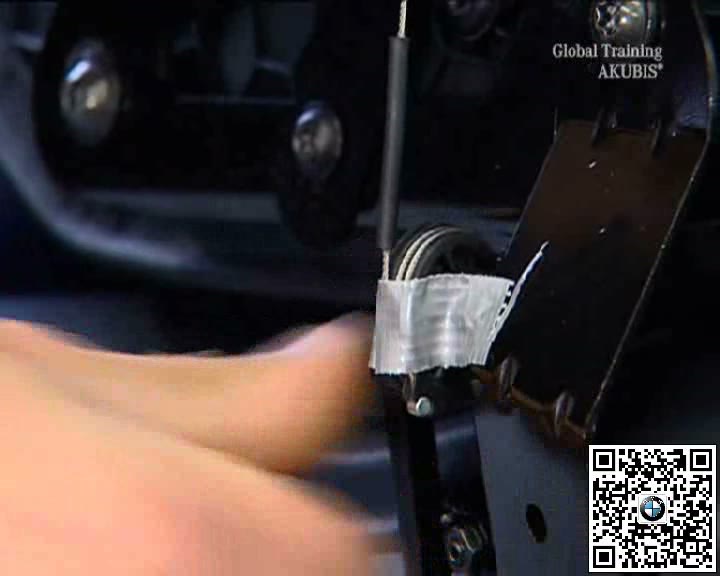

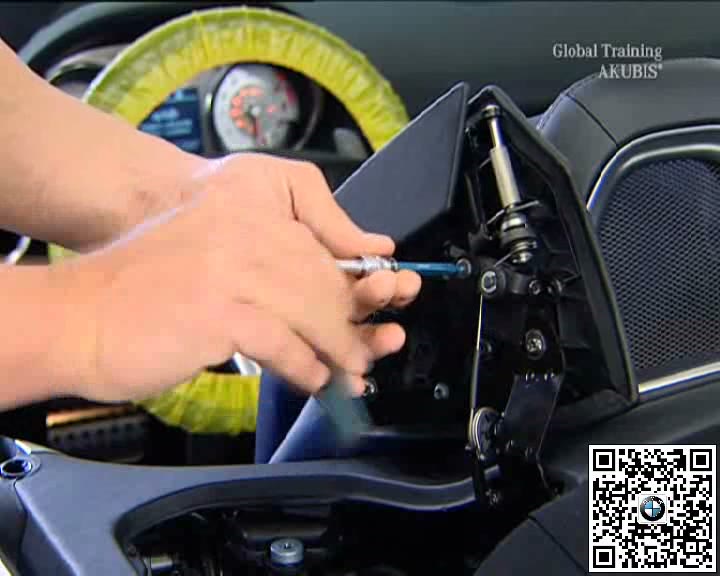

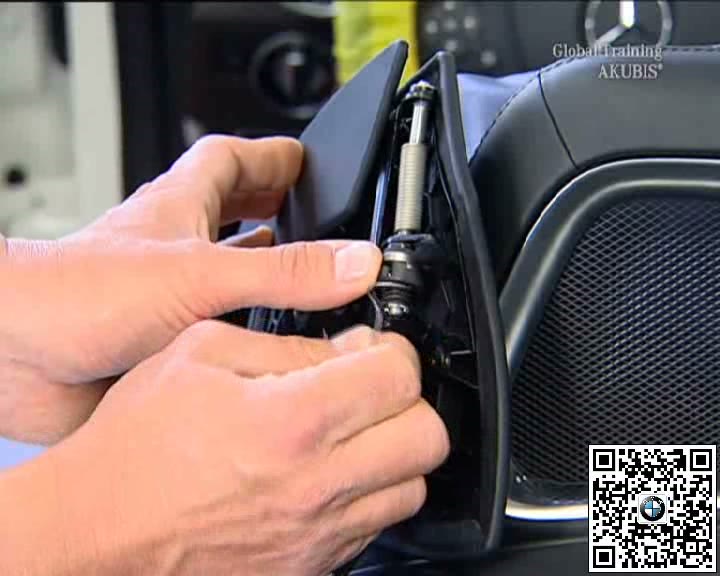

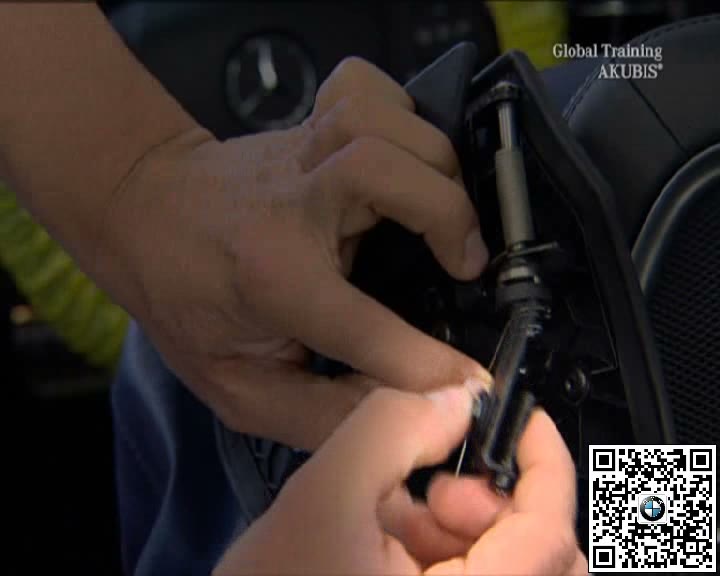

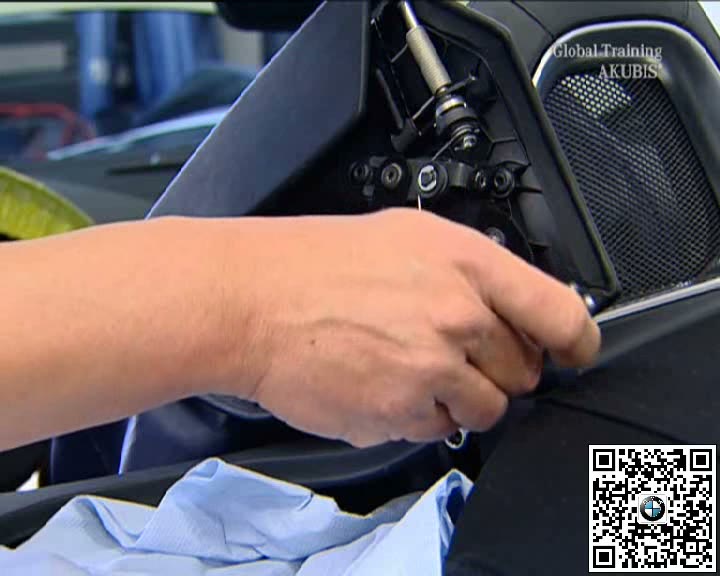

拆开必要覆盖，标记支杆安装方向和连接位置。释放支杆端部后测量原始几何尺寸，检查球头、固定点和护盖铰链是否松旷。

三、按规定尺寸修正S形支杆

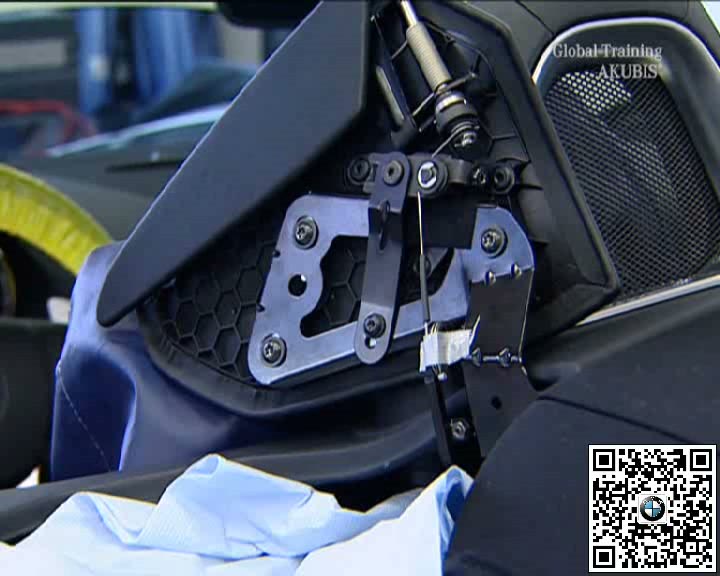

使用适配夹具和量具逐步修正支杆形状，保持弯曲位置和方向正确。每次调整后复测关键尺寸，避免扭曲或损伤表面。

四、装复并多次运行软顶复查

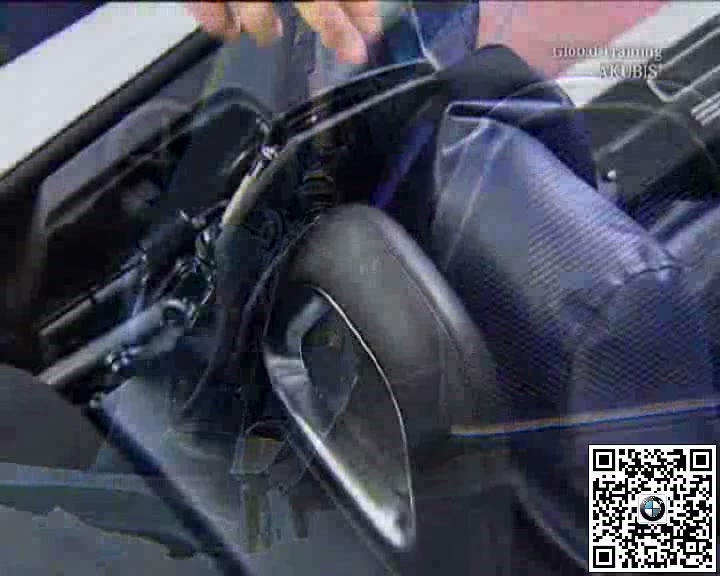

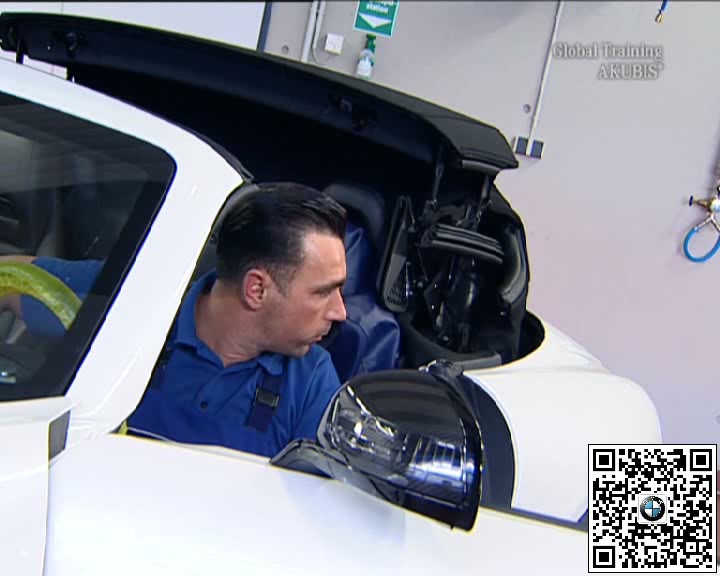

按原方向连接支杆并恢复饰板，确认端部可靠锁止。多次开闭软顶，观察护盖动作、接缝和干涉情况，必要时进行小幅复调。

五、完工检查要点

• 软顶已置于规定维修位置。
• 支杆方向和原始尺寸已经记录。
• 支杆调整后尺寸及端部连接正确。
• 护盖多次运行无卡滞、擦碰和异响。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
