奔驰W204 COMAND主机与折叠显示屏拆装：饰板、插头和机构保护

W204 COMAND主机与折叠显示屏通过中控饰板、风道区域和多组电气连接安装。硬撬饰板或拉扯主机容易损坏卡扣、光纤和显示屏机械结构。

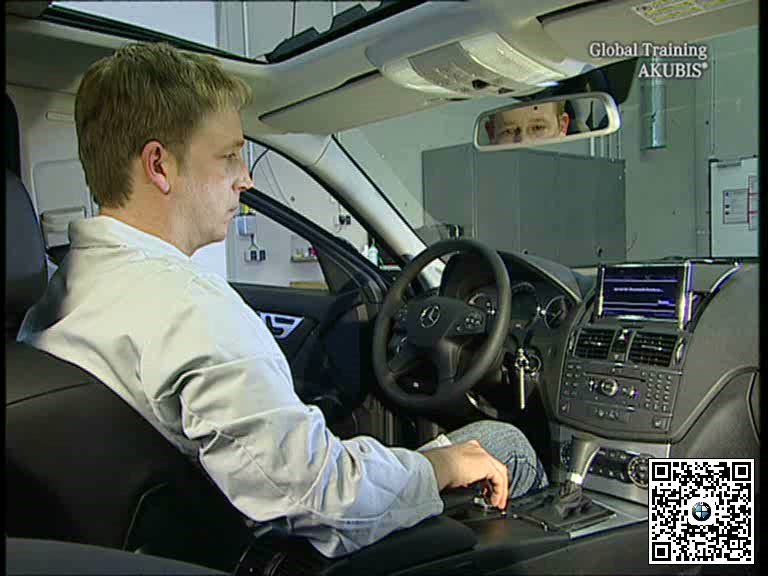

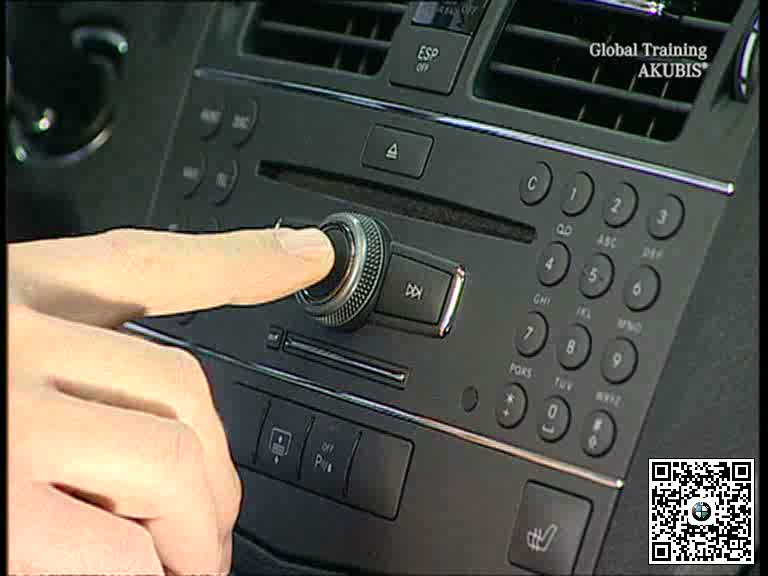

作业前关闭点火开关并等待多媒体系统关机，保护中控高光饰面和显示屏表面。

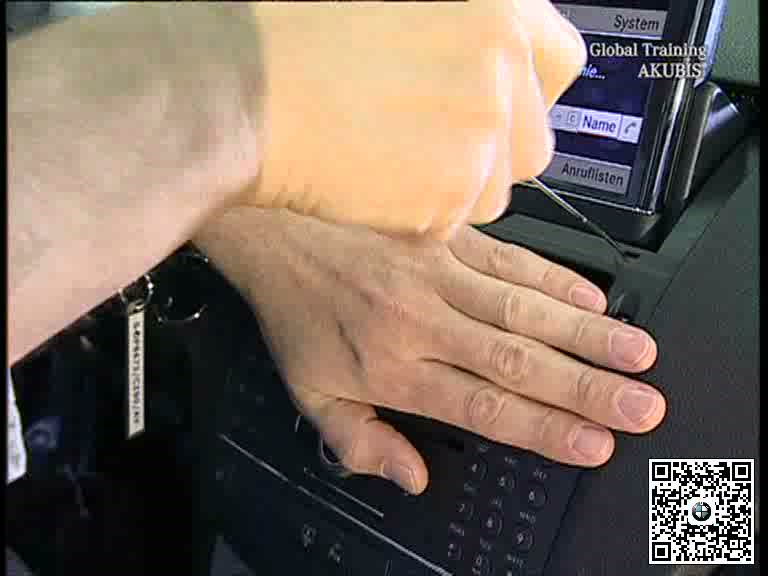

一、保护中控并释放外围饰板

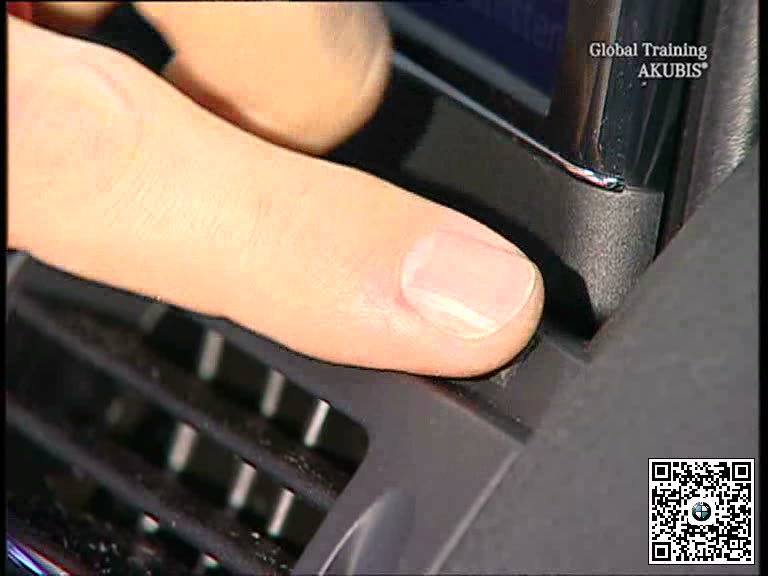

覆盖换挡和中控区域，从规定受力点释放控制面板、饰条及遮挡固定件的部件。卡扣阻力异常时应检查隐藏螺钉。

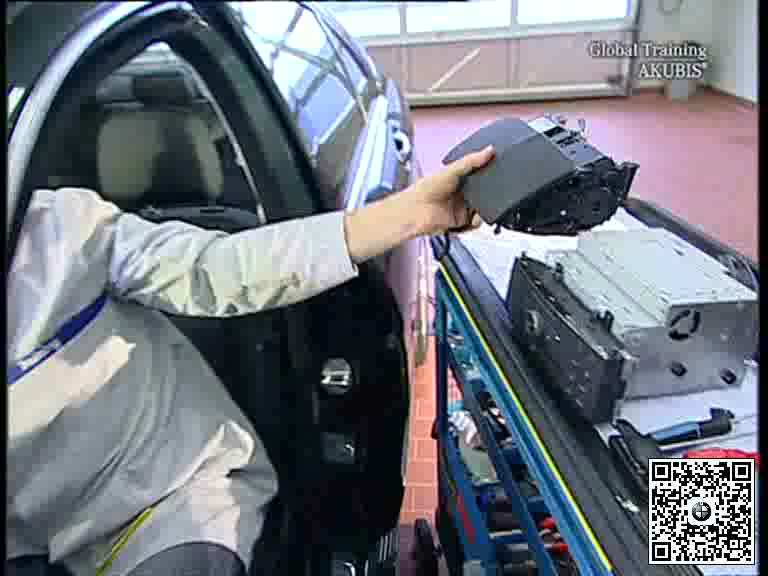

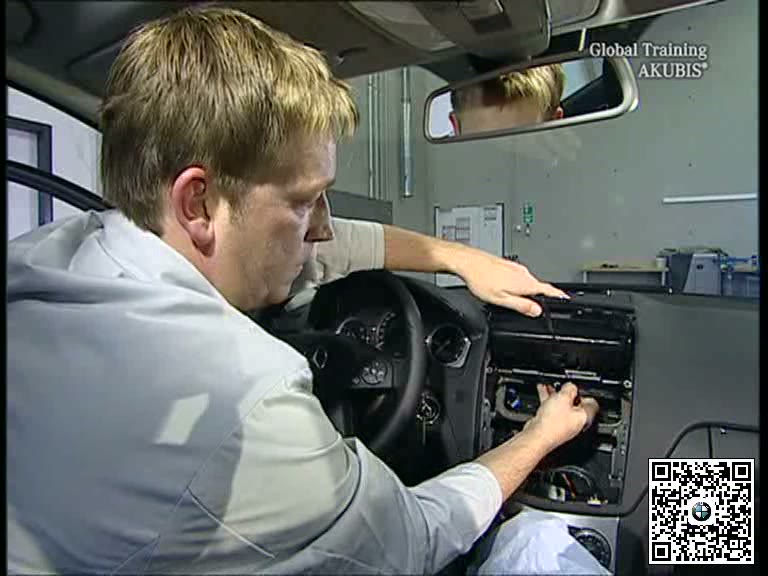

二、移出COMAND主机并断开连接

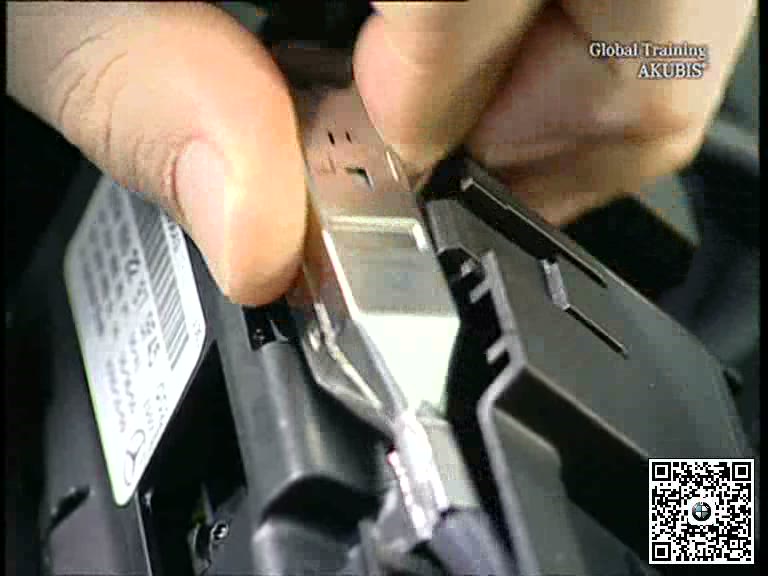

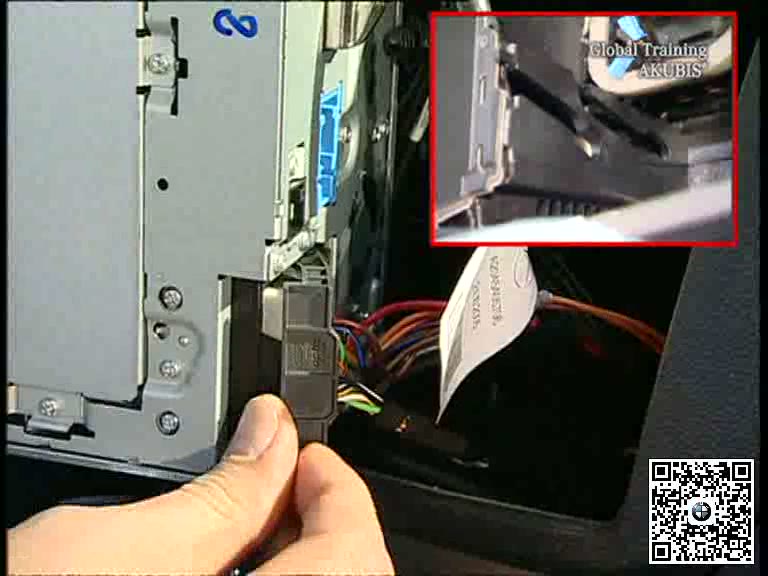

拆下主机固定件，沿导向平稳拉出主机，依次解除电源、天线、信号和光纤连接。光纤不得急弯或污染端面。

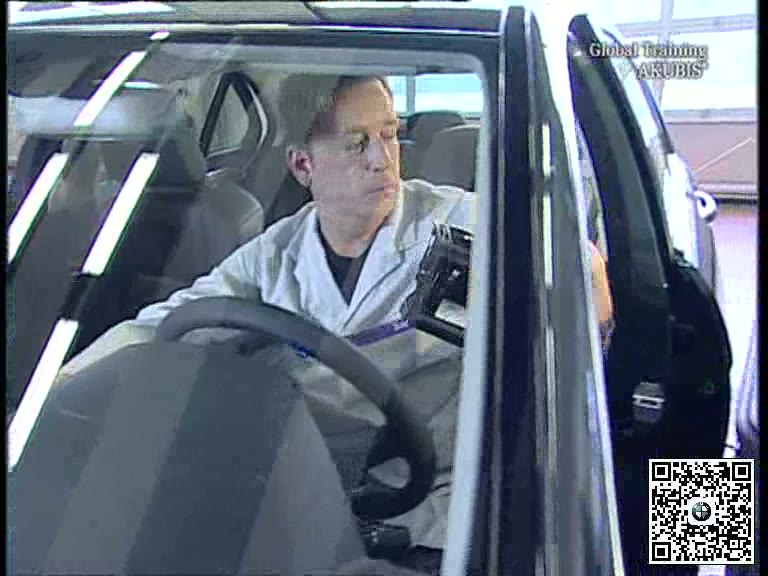

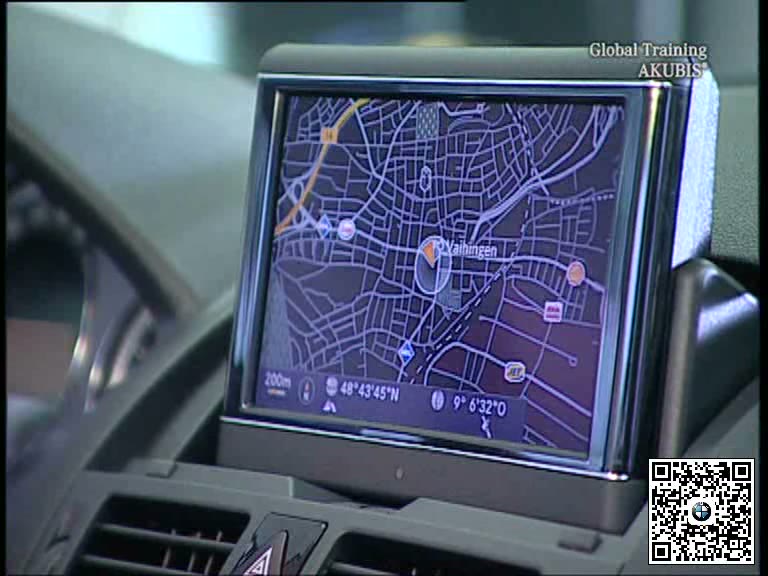

三、拆卸折叠显示屏总成

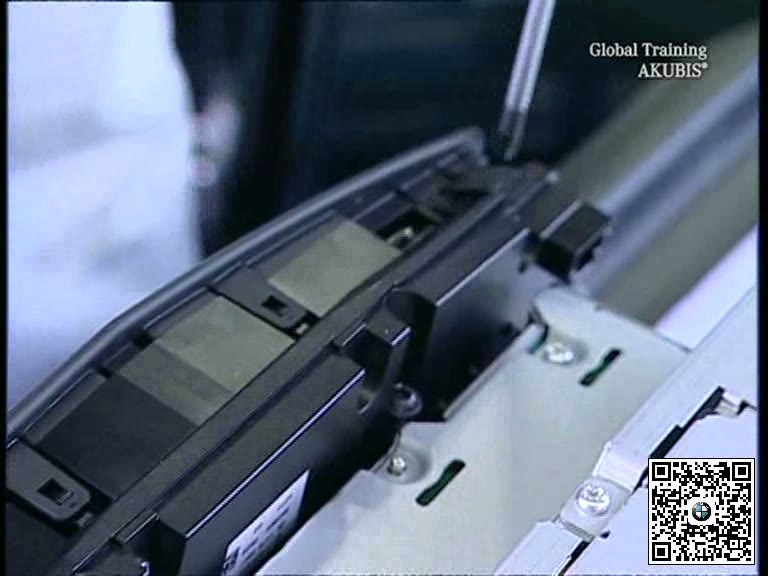

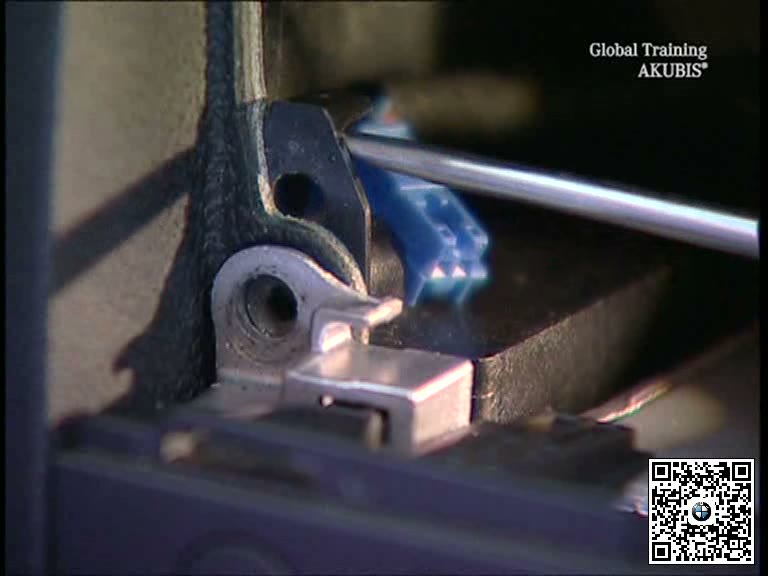

使显示屏处于维修要求的位置，拆下相关盖板和固定件，托住机构断开插头后取出。不得强行转动屏幕或齿轮机构。

四、装复并检查多媒体功能

恢复显示屏与主机全部连接，确认线束按原路径放置后装回饰板。检查显示屏展开收回、图像、声音、按键和诊断故障码。

五、完工检查要点

• 中控饰面和显示屏得到保护。
• 光纤及全部插头正确锁止且没有夹压。
• 折叠机构未经强行转动。
• 显示、声音、按键和屏幕动作均正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
