2021+ 特斯拉 Model S 喇叭总成更换：七卡子访问、红锁片方向与12 Nm

2021+ 特斯拉 Model S 喇叭总成更换，从左前轮罩建立访问空间。先拆左前车轮、释放内衬前部七个卡子，再分别断开低音和高音喇叭接口。一颗10 mm螺母固定喇叭总成，复装12 Nm；两个接口的红色锁片应沿连接器规定方向释放和推回，不能向下按压或向上掀起。

高低音接口与固定螺母分开处理

本文对应2021+ Model S原厂“喇叭总成”条目，校正代码17531202，所列工时0.24小时，包含关联工作。操作对象是车辆前部高、低音喇叭总成，不是车内扬声器或行人提示音部件。

先可靠举升，再拆左前轮建立访问

按原厂双柱举升资料升起并支撑车辆，再按轮毂总成资料拆下左前车轮。举升前断开充电线，空气悬架先设“非常高”再启用Jack Mode；举升点、四个衬垫、平衡及举升臂锁定均须检查，工作高度按设备要求由安全锁可靠支撑，不得在支撑不正确的车辆下方操作。

资料状态：所引用的双柱举升资料标记草案，虽已验证，仍提示可能缺少警告或注意事项。使用合适设备并按车辆适用资料及举升机操作手册执行，车辆在举升机上时不得接入充电线。

车轮拆装要分开“先拧松”和“完全拆下”：轮毂资料要求先取下五个螺母盖，拧松但不拆下五颗轮毂螺母，升起车辆使悬架卸载后，再取下螺母和车轮。将车轮稳妥放置，不把拆下车轮当作举升安全锁的替代。

释放内衬前部七卡子

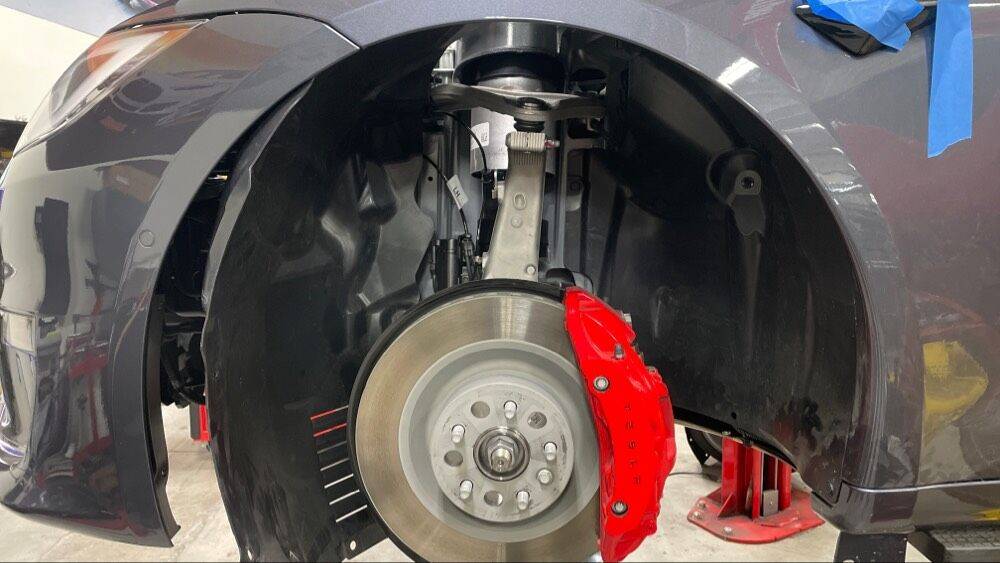

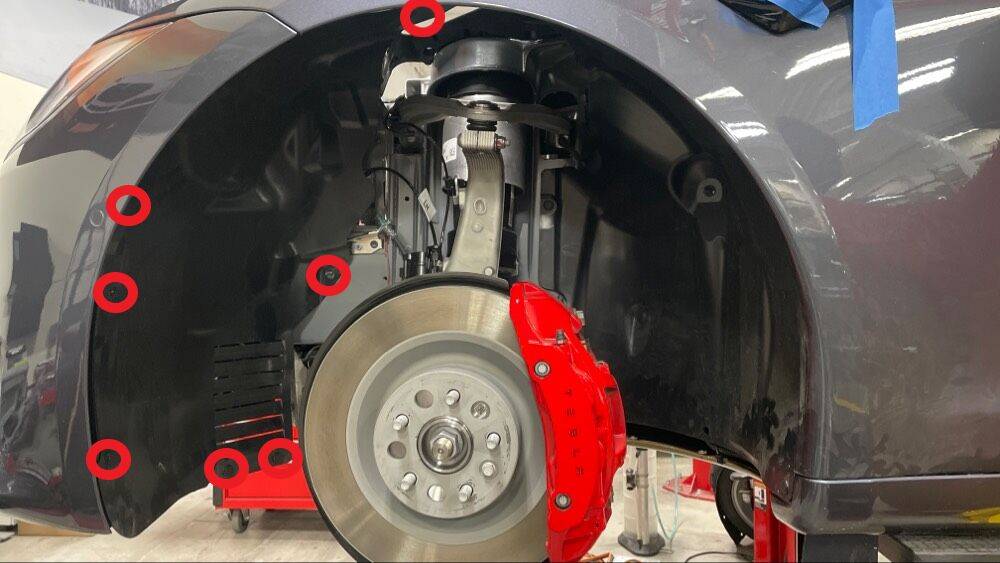

释放将左前轮罩内衬前部固定到车身的七个卡子，将内衬移到一旁以接近喇叭总成。下图红圈用于辨认七处固定，随后实拍显示内衬移开后的访问空间；不需要为此强拆整个内衬其余固定处。

先低音后高音：红锁片向外拉，不向下按

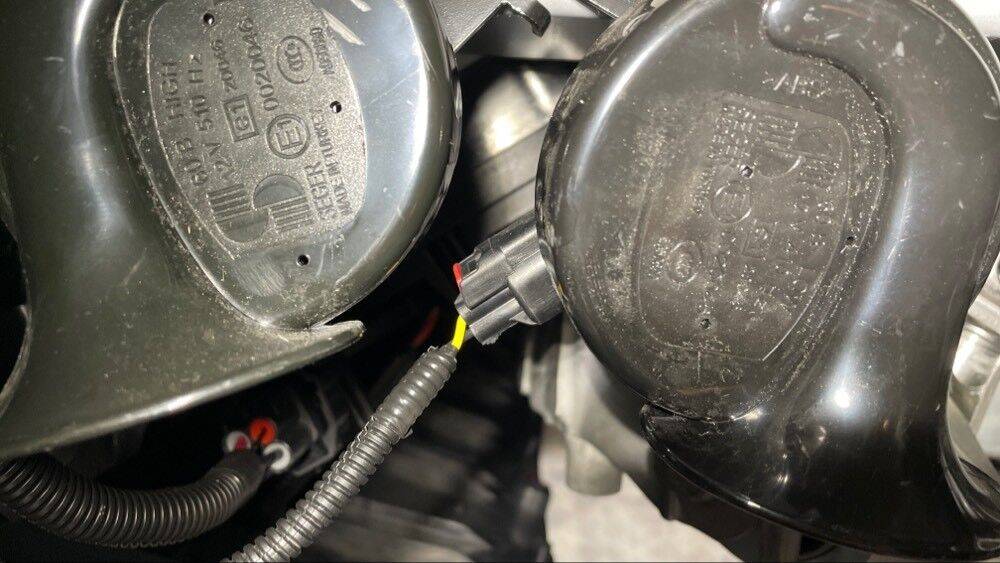

先释放低音喇叭电气连接器。原厂明确要求：不要向下按压红色锁片；把锁片拉离连接器，直到接口解锁，再继续拉动以释放连接器。对照实际连接器确认方向，握住接口本体，避免牵拉导线。

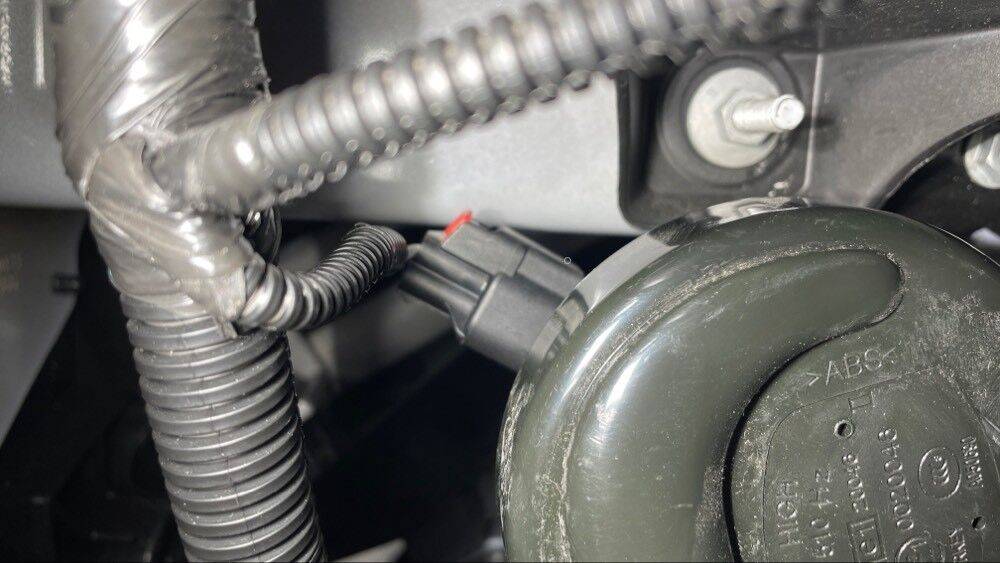

随后用相同要求释放高音喇叭接口：先把红色锁片拉离连接器至解锁，再继续释放接口，不能将红色锁片当作普通向下压的卡扣。若锁片或接口卡滞，先检查解锁状态，避免用工具强撬造成固定结构损坏。

拆一颗螺母，装回紧固12 Nm

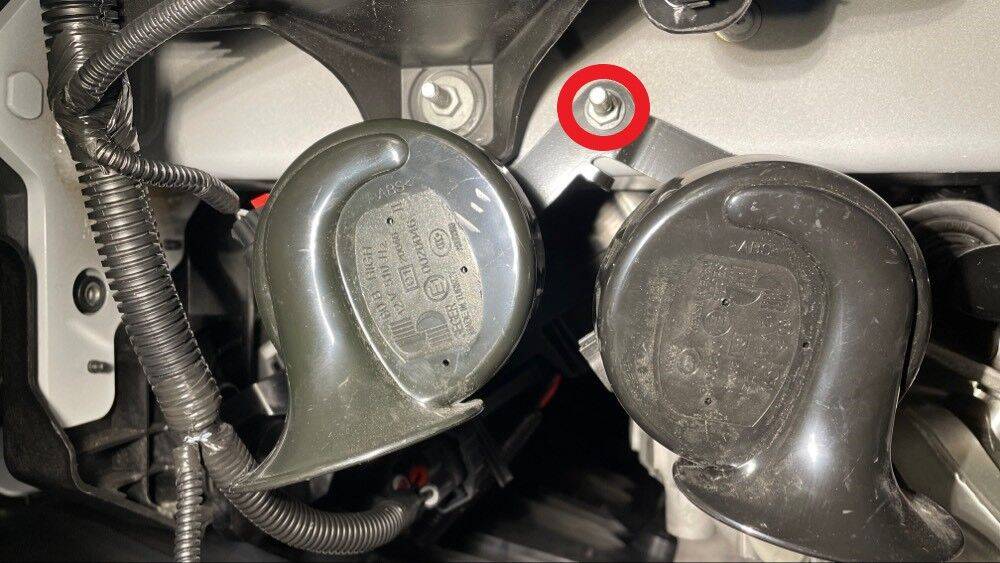

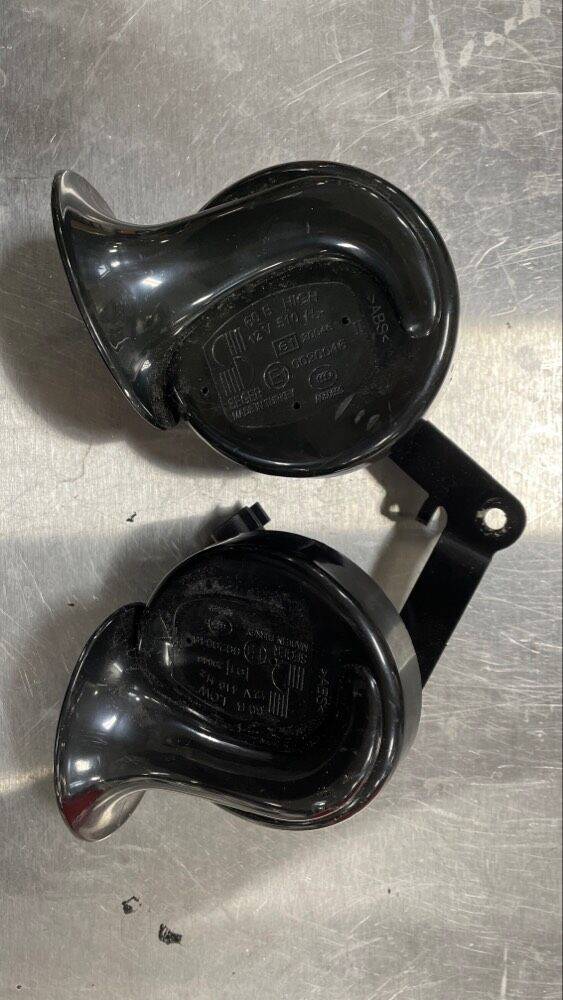

两个接口解除后，拆下把喇叭总成固定到车辆的一颗10 mm螺母，取出总成。10 mm是工具配合尺寸，不是紧固扭矩。平稳取放，保护线束与周边部件。

将喇叭总成装回原安装位置，安装固定螺母并紧固12 Nm。随后先连接高音喇叭接口，再连接低音喇叭接口。每个接口均将红色锁片推入连接器以接合锁止机构；原厂明确禁止向下按压或向上拉起红色锁片。

接口恢复后分别确认锁止与导线走向，避免线束被支架、内衬边缘夹压。红色锁片不是装饰件，不能在未锁止状态下直接用内衬遮住接口。

内衬和左前轮分别恢复

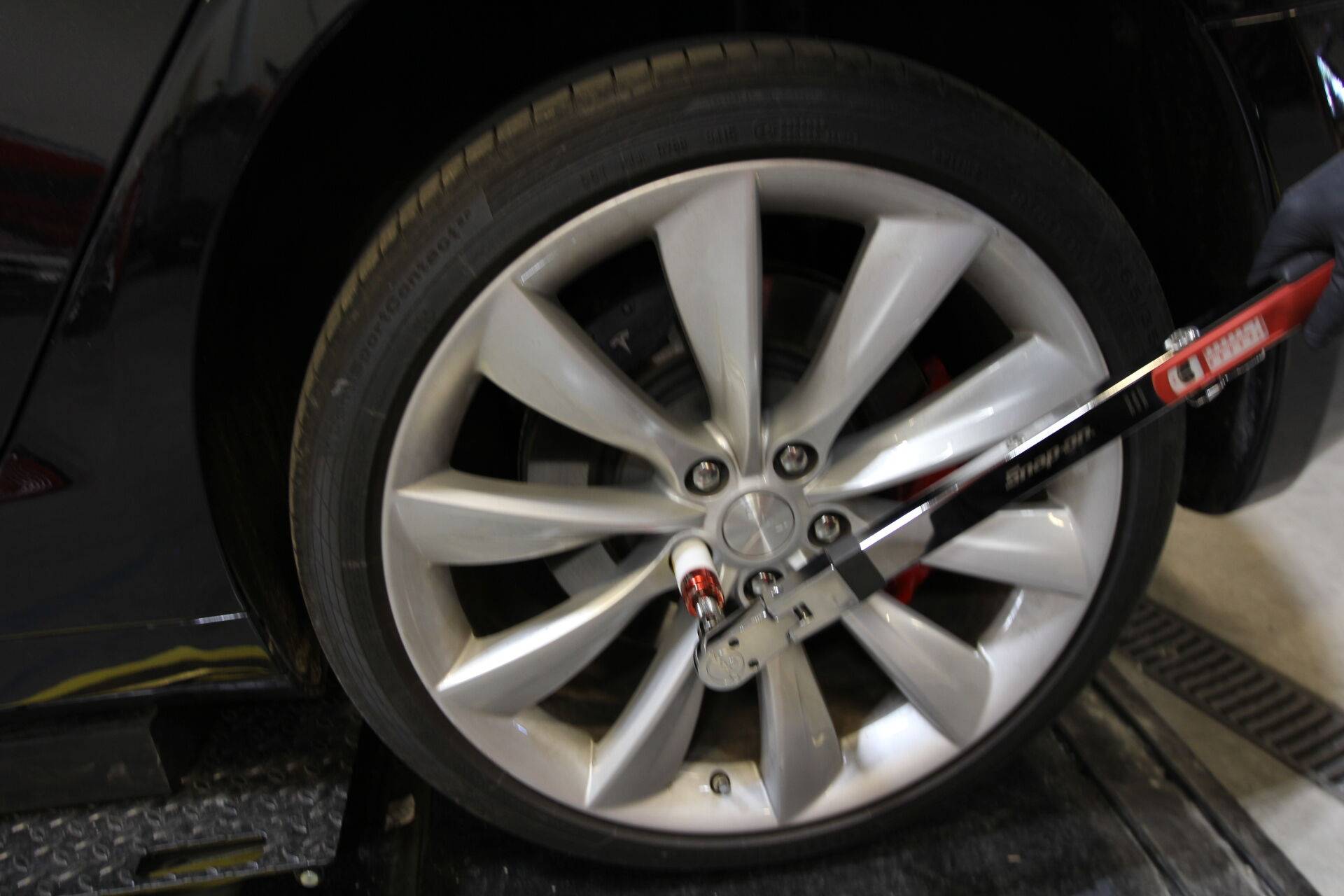

恢复左前轮罩内衬前部七个卡子，再按轮毂资料安装左前车轮。先将车轮放到轮毂上，从最下方螺母开始手动预拧五颗螺母，按十字星形顺序完成初始紧固；降低车辆至轮胎接地、悬架开始承载，再以十字星形顺序最终紧固175 Nm。初始紧固没有在该页列出独立数值，不能自行设定另一个原厂值。

装回五个螺母盖，按要求完全降低车辆、停用Jack Mode、恢复悬架并移出举升设备。喇叭螺母12 Nm与车轮螺母175 Nm用途完全不同，分别核对工具量程及紧固对象。

完工检查建议

• 喇叭总成定位正确，固定螺母完成12 Nm紧固；高、低音接口各自插接锁止，红色锁片正常推入。
• 内衬前部七卡子完整恢复，车轮五螺母按资料完成175 Nm最终紧固，螺母盖和车辆举升状态恢复。
• 在适当环境中按车辆说明短时检查喇叭功能。无声、音色异常或间歇失效时，先回查两个接口、锁片及线束，再按诊断资料处理，不把更换总成等同于电路故障已排除。

原厂资料及关联程序

车型与位置：2021+ Model S，左前轮罩访问的高、低音喇叭总成。实际核对日期：2026年10月29日。

• 中文原厂程序：喇叭总成（拆卸和更换）。
• 英文原厂程序：Horn Assembly (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-D8D3C42A-32FB-4D90-9C1F-3EAC002907CA。

以下资料用于核对必要前置及复装范围：

• 举升车辆 - 双柱举升机：直接安全前置及最后落车恢复；核对指定举升点、悬架、Jack Mode、四衬垫与安全锁。资料标记草案；英文资料。
• 轮毂总成（拆卸和安装）：左前车轮访问及恢复；五螺母拆卸条件、从底部手动预拧、十字星形及175 Nm最终紧固；英文资料。

配图来自Tesla原厂维修手册，其中车轮最终紧固图来自轮毂拆装资料。实车喇叭接口、红色锁片或安装结构不符时，先核对车辆适用资料，再继续拆装。
