奔驰Magic Body Control：15米路面扫描、130 km/h限制与液压诊断

Magic Body Control（MBC）是在ABC主动液压悬架基础上增加“路面预瞄”的控制系统。传统ABC依靠车身已经发生的高度、俯仰、侧倾和加速度变化进行反馈修正；MBC的立体摄像头先测量车辆前方路面，再按车速推算车轮到达凸起或凹陷的时刻，让相应液压支柱提前动作。它不是单独的一套减振器，而是摄像头预测与ABC液压执行的组合。

一、机械和液压基础仍然是ABC

四个悬挂减振柱承担静态与动态载荷。可调液压缸与螺旋弹簧串联，传统减振器与弹簧方向并联；油泵、前后阀体和储液罐为四个液压缸提供压力。系统根据舒适/运动选择、车身高度和加速度信号，改变支柱压力及弹簧座位置，抵消俯仰、侧倾和垂直运动。

液压弹簧元件主要主动抑制5 Hz以下的车身振动；更高频率的轮端振动仍由主动减振器处理。因此摄像头预瞄失效后，车辆并不会完全失去悬架功能，反馈式ABC和减振器仍可工作。

二、路面扫描如何提前控制四个车轮

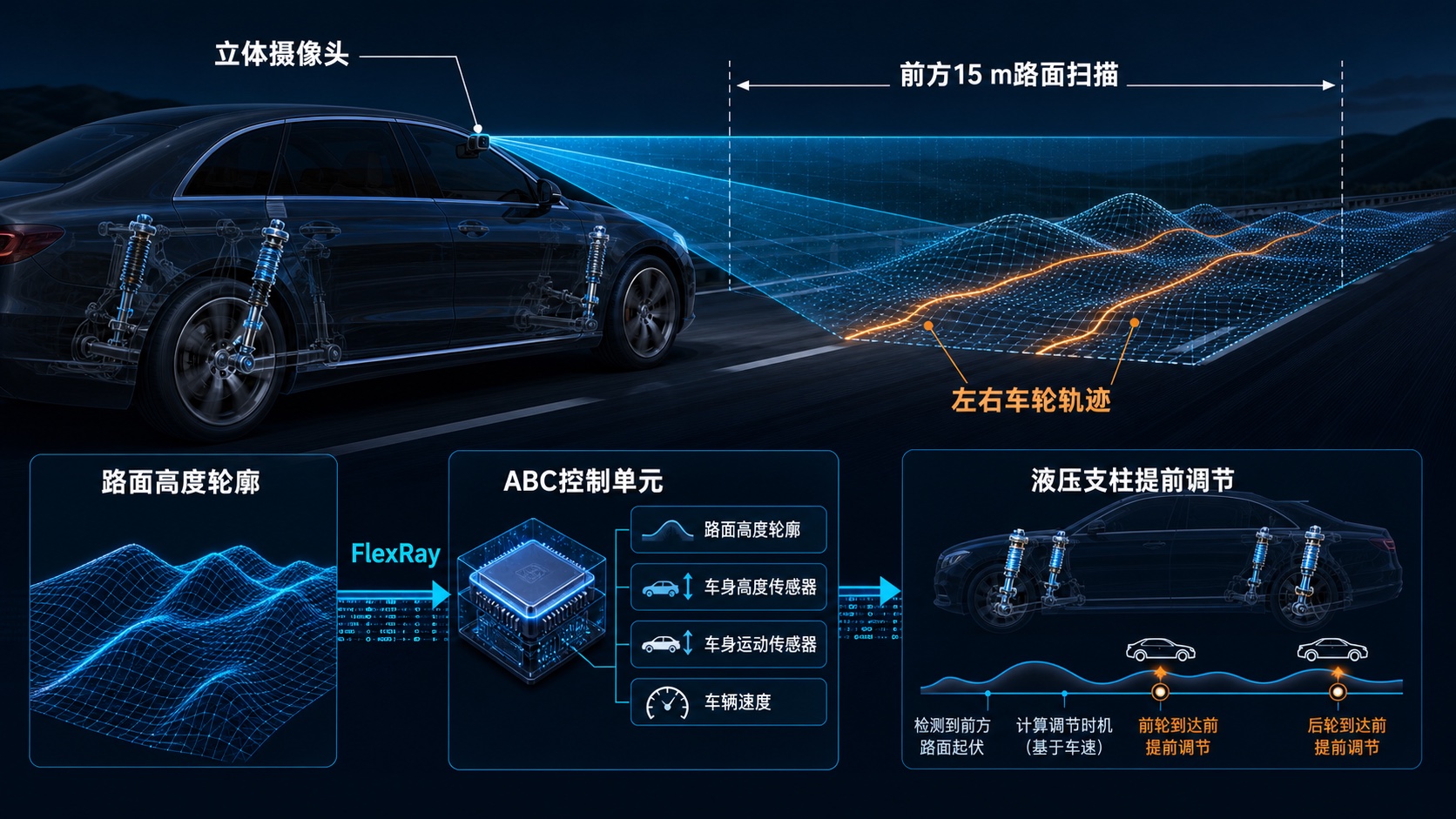

立体摄像头采集前方约15 m范围内的路面形状，系统只处理预计与车轮接触的区域，而不是对整幅图像平均调整。数据经FlexRay发送给ABC控制单元，控制单元绘制连续路面高度轮廓，并结合车速预测前后轮到达时间。由于轮廓持续更新，计算中还会保留车辆已经驶过区域的信息，以便后轮到达同一障碍前继续执行预调节。

摄像头结果会与高度传感器和车身运动传感器数据比较。草、积雪等外观上有高度、实际支撑力却不同的软障碍，可通过车辆反馈进一步识别，避免仅按视觉高度进行过度补偿。

三、为什么需要FlexRay和PIS5传感器总线

路面预瞄要求低延迟且连续的数据传输。摄像头到ABC的高带宽信息使用FlexRay；悬架传感器侧还采用PIS5通用总线，速率为125或189 kbit/s，高于LIN约20 kbit/s，但结构复杂度低于高速CAN。协议能够区分缺失信号和错误信号，不过机械故障仍可能让传感器输出“电气正常、数值错误”的数据。

四、170至180 bar压力窗口怎样维持

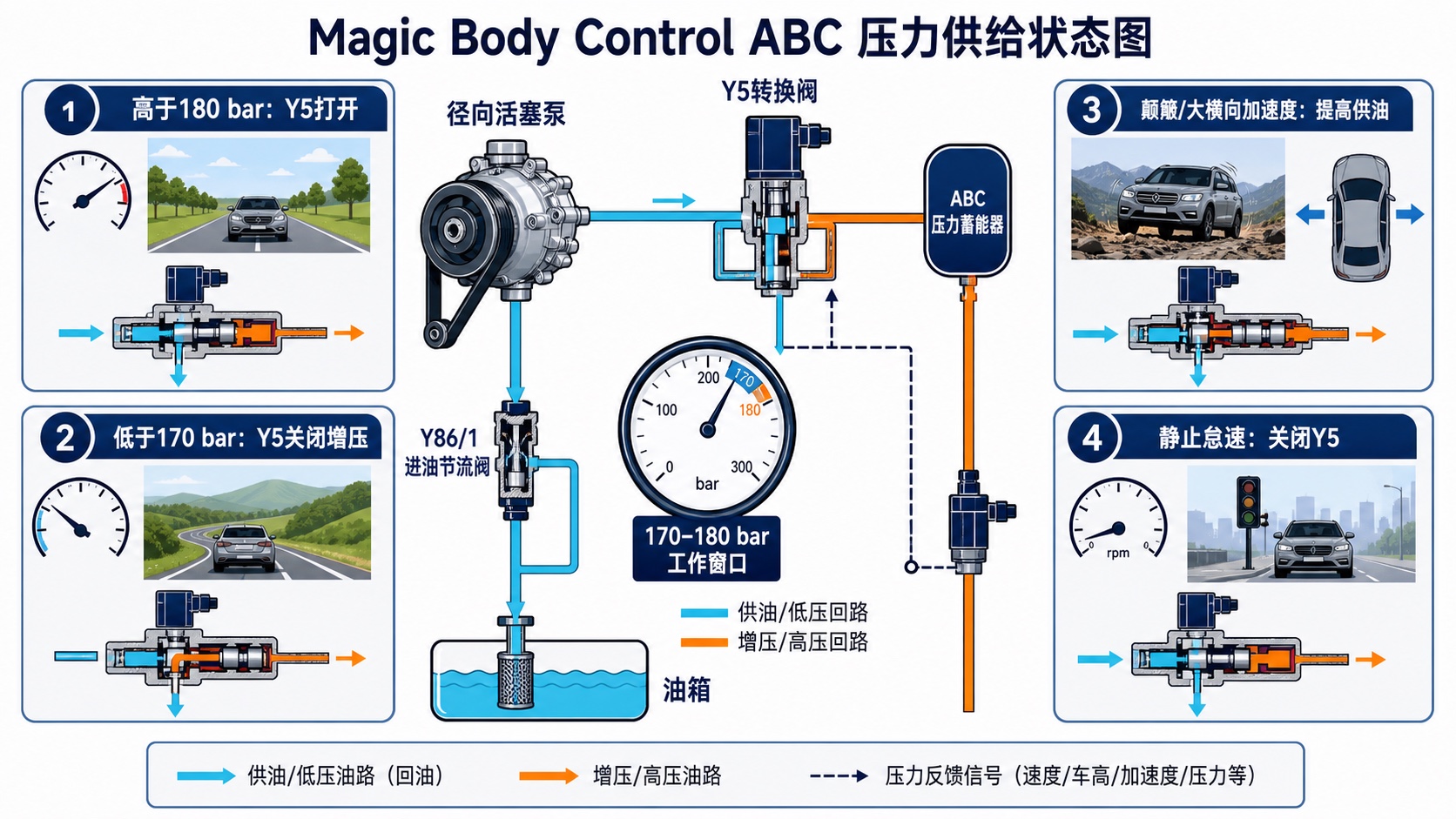

径向活塞泵由发动机皮带驱动。平坦路面需求较低，系统压力超过180 bar时，ABC转换阀Y5打开；若压力降到随车速变化的约170 bar阈值以下，Y5再次关闭，Y86/1进油节流控制促使压力恢复。遇到大幅路面起伏或较高横向加速度时，控制单元增加供油以满足快速支柱动作。

车辆静止且发动机怠速时，Y5关闭，以避免液压负载变化引起发动机转速波动。诊断怠速泵声时，应先确认当前压力和阀门工作状态，不能仅凭节奏性声音判定泵损坏。

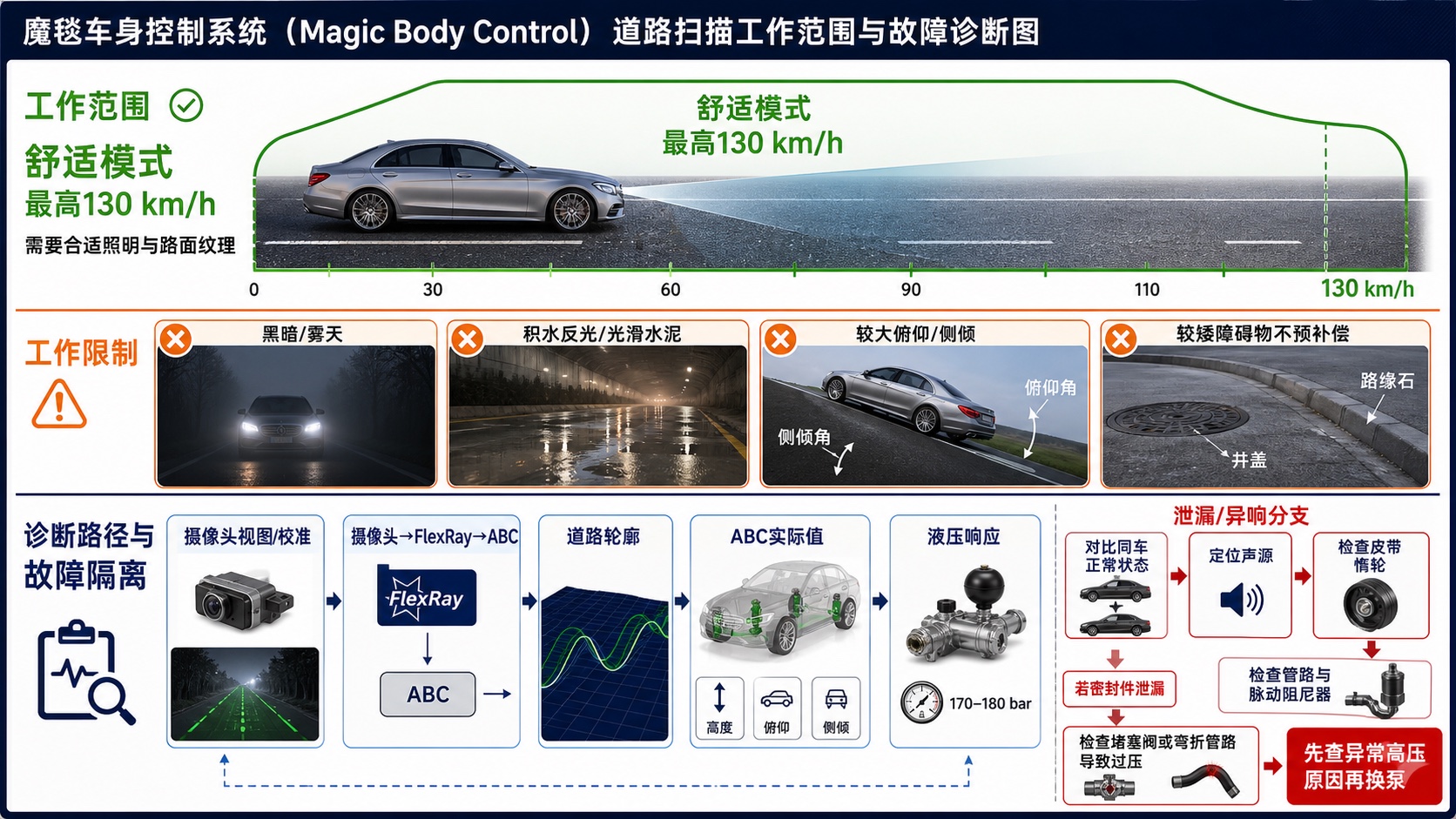

五、路面预瞄的明确工作边界

• 摄像头路面数据只在“舒适”模式下由ABC处理。
• 最高工作车速为130 km/h，超过后不执行预瞄补偿。
• 必须有合适的路面纹理和照明，黑暗、雾天或能见度低会限制测量。
• 积水反光、光滑水泥等表面会干扰立体匹配。
• 车身横向或纵向晃动过大时，摄像头坐标与路面估计精度下降。
• 井盖、路缘等较矮障碍可能没有预补偿，但普通自适应减振仍会响应。

六、预瞄没有动作应怎样判断

• 确认当前为舒适模式且车速不超过130 km/h。
• 检查摄像头视野、玻璃清洁度、安装和标定状态。
• 读取摄像头、FlexRay、ABC及PIS5传感器故障。
• 观察是否生成路面高度轮廓，并与高度及车身加速度实际值比较。
• 确认系统压力处于可用范围，前后阀体和支柱能执行目标动作。
• 在纹理清楚、光照稳定的道路复测，避免用井盖或反光积水作为唯一试验目标。

七、液压泵有节奏声是否正常

MBC泵高速产生约170至180 bar压力，打开机舱盖时可能听到有节奏的工作声。若车内关闭车窗后没有异常，且与同年款、同配置车辆相近，可视为系统特性。声音明显异常时，先用多点听诊定位声源，再检查皮带惰轮、液压管路安装位置和脉动减振器，不应直接更换泵。

八、密封圈反复漏油要追查异常高压

常见泄漏位置包括管路接头、泵和阀体的橡胶密封件。更换泄漏部件只是处理结果，还要检查管路弯折、堵塞、阀体故障或控制异常是否造成压力过高。若阀体阻塞把泵密封圈顶出，只换新泵会再次泄漏。应先保存压力实际值，确认过压原因并修复限制点。

九、维修后的验证

维修摄像头、网络、泵、阀体或支柱后，应分别验证预测链和执行链：摄像头能稳定输出路面轮廓，FlexRay无通信错误，ABC高度与加速度值合理，170至180 bar压力控制正常，四个支柱按目标响应。最后在舒适模式和合适道路上路试，并确认超出130 km/h或视觉条件不满足时系统能正常退出预瞄而不产生故障。

诊断思路小结

MBC故障应拆成“看见、传输、计算、执行”四步：立体摄像头看见前方15 m路面，FlexRay传输轮廓，ABC结合车速与车身传感器计算动作，170至180 bar液压回路执行。没有预瞄不一定是摄像头坏，也可能是模式、车速、光照、网络或液压执行条件不满足。
