奔驰S-Guard：车辆底板发出噪音 (Refer to GI49.10-P-048395, V1)：LI49.10-P-049080

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

在路面起伏或踏油门加速时，车辆底板发出咔哒声。

二、原通告列出的可能原因

排气系统和车辆底板 / 底板保护板之间的距离不足。

三、检查与补救步骤

带钢护套的排气系统橡胶件（图 1）。

2. 打开并调整排气系统。

须达到 15 mm（图 2）。请确保消音器与底板之间有足够的距离。

附件

文件 描述

Aufhaengung Abgasanlage.jpg 图 1 带钢护套的排气系统悬挂支架

Abstand Abgasanlage Unterbodenplatte.jpg 图 2 排气系统与底板之间的距离

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

置

（代码 Z07）

X

操作号与损坏代码

容 时间 损坏代码 提示

置的橡胶减震器 49032

WIS参考

排气系统的组件 补救

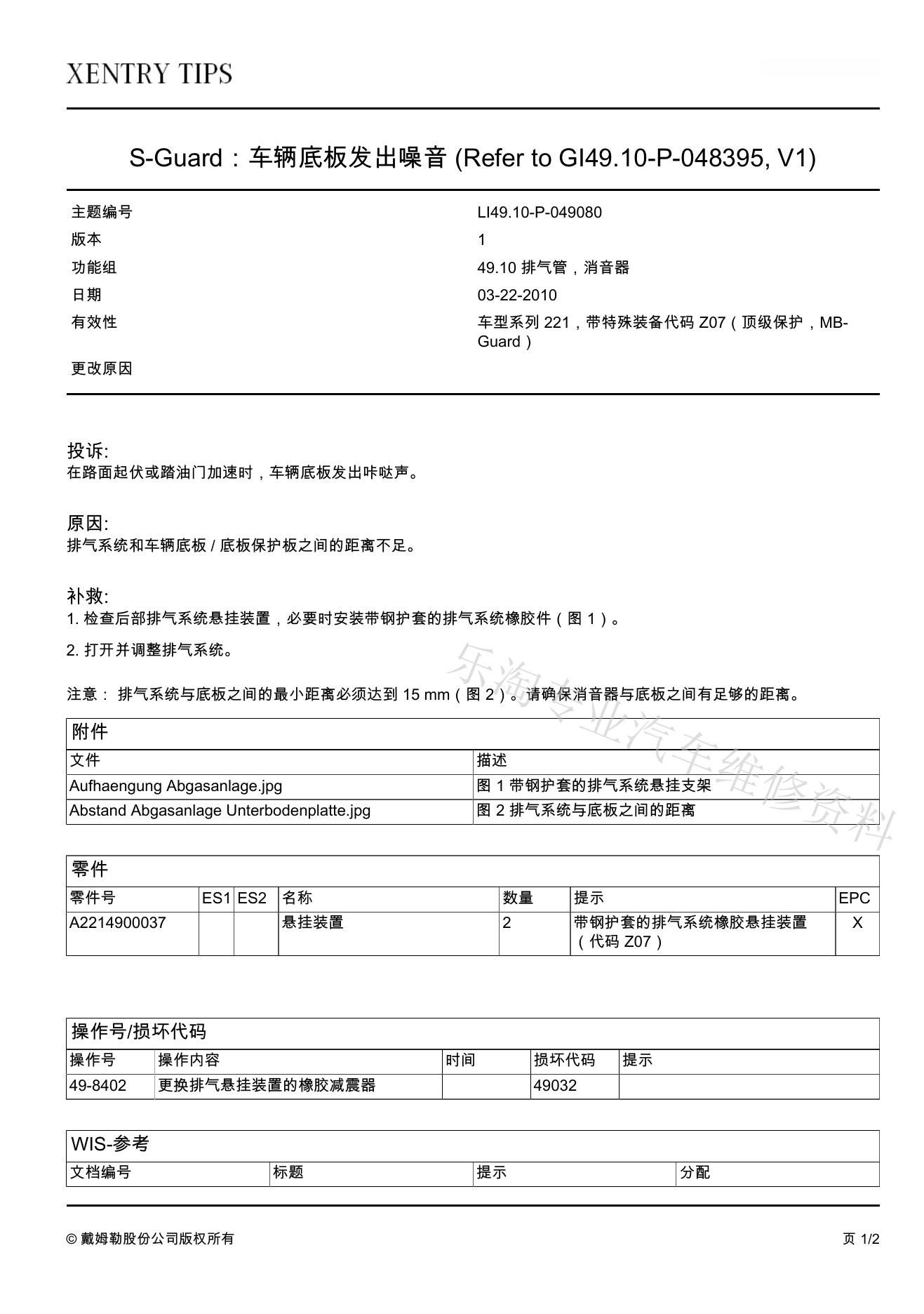

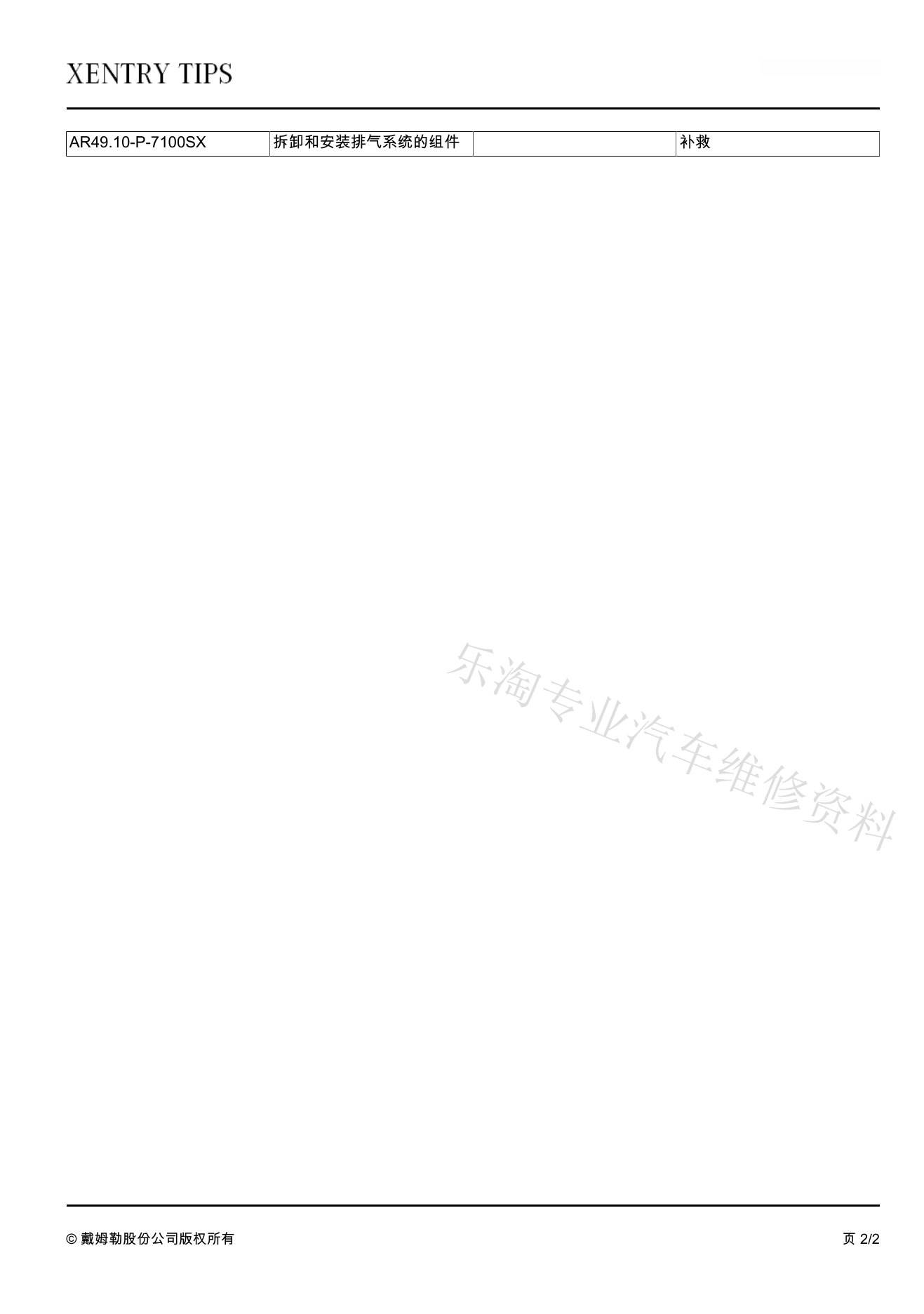

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
