奔驰齿轮齿条式转向机构拆装：方向盘固定、转向拉杆与副车架作业

更换齿轮齿条式转向机构不仅涉及底盘机械连接，还可能涉及电动助力转向控制单元、转向角位置和四轮定位。方向盘、转向机和前轮之间的位置关系必须在拆装过程中保持可控。

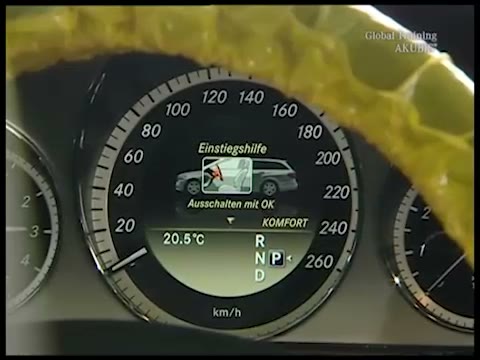

实操车辆带有电动助力转向和起步辅助提示。具体车辆的副车架、排气部件、转向轴连接及初始化要求可能不同，作业前应按VIN调出完整维修步骤。

一、方向盘居中并做好系统准备

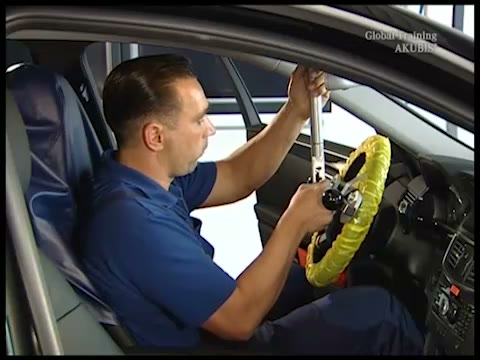

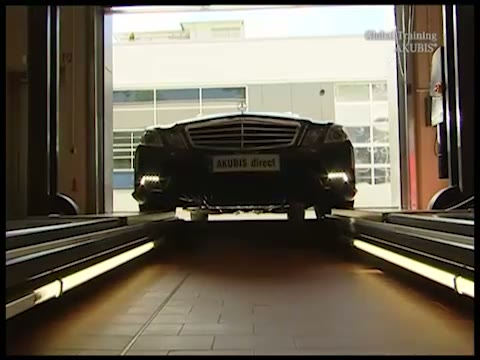

将前轮置于直行位置，记录转向系统故障和实际值，再使用规定工具固定方向盘。断开转向轴之前不能随意转动方向盘，以免损伤时钟弹簧或造成转向角位置错误。

二、释放轮端转向连接

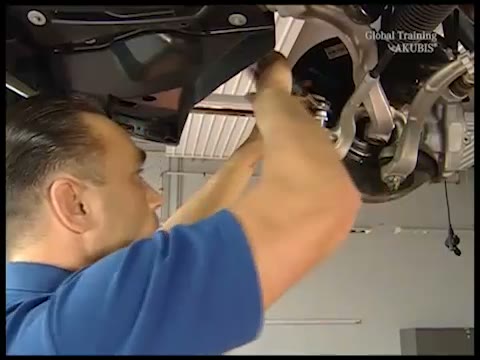

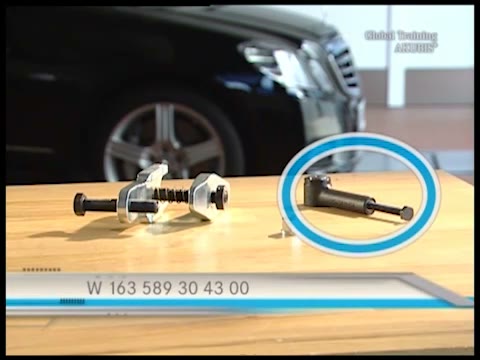

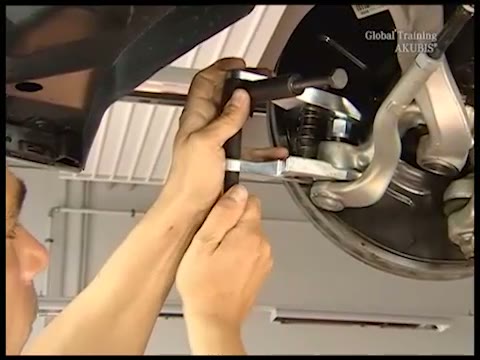

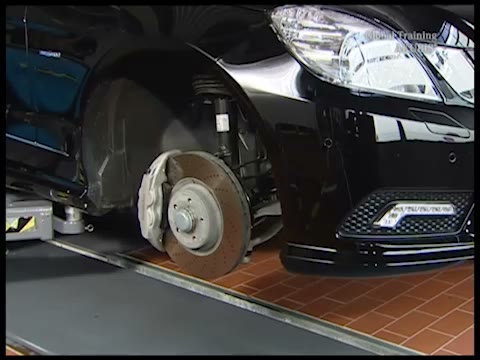

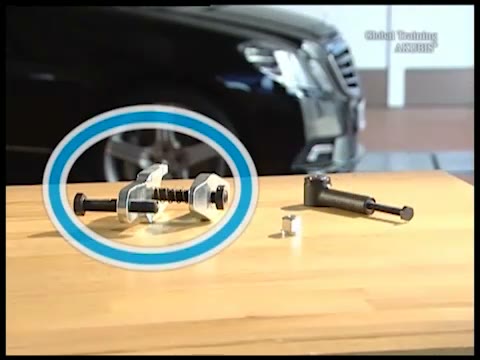

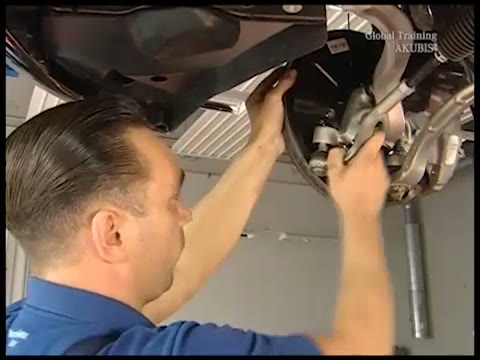

举升车辆并拆下妨碍操作的轮端部件，释放左右转向拉杆球头。使用合适的分离工具，避免敲击损伤转向节、球头防尘套和螺纹。

三、断开转向轴与转向机固定

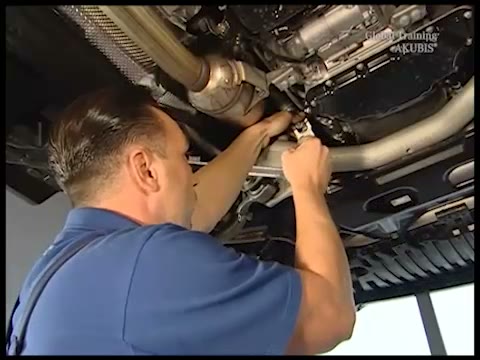

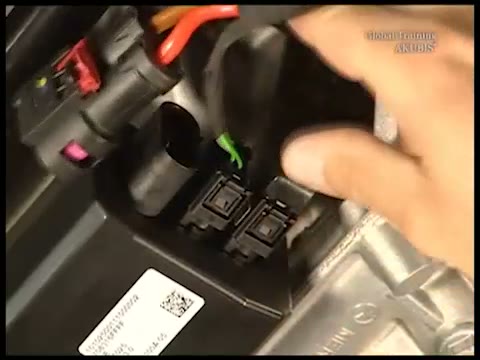

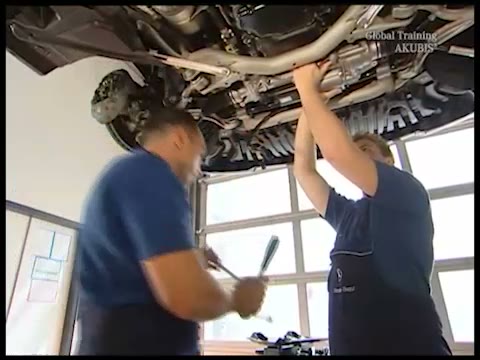

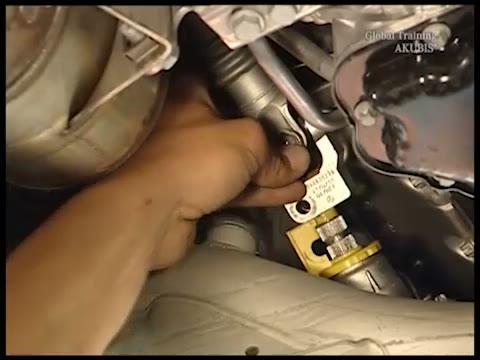

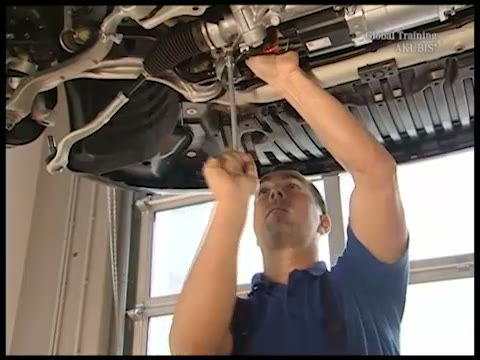

在转向机输入轴和转向轴连接处确认位置并解除固定，随后处理线束、支架及妨碍拆出的底部部件。电气插头应从锁止机构处操作，不能拉扯线束。

四、安装、初始化和四轮定位

新转向机保持中间位置并按拆卸相反顺序装复，确认转向轴完全啮合且所有连接按规定紧固。恢复后执行诊断仪要求的初始化或学习，并进行四轮定位与路试。

五、完工检查要点

• 方向盘和前轮保持直行位置，转向轴断开后方向盘未转动。
• 转向拉杆、转向轴、线束和转向机固定均正确恢复。
• 转向助力、限位或转向角相关初始化已按诊断仪完成。
• 已执行四轮定位和路试，方向盘居中且无故障提示。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
