摘要保留106页奔驰W176 A级英文维修介绍原资料，整理车型装备、M270/OM651/OM607、7G-DCT、底盘、网络、安全、车身与专用工具。

一、资料范围与语言说明

本手册是2012年发布的W176新A级英文维修介绍资料，内容面向售后、保养和维修人员。它提供上市初期系统概览，不替代WIS和XENTRY中的具体维修诊断步骤。

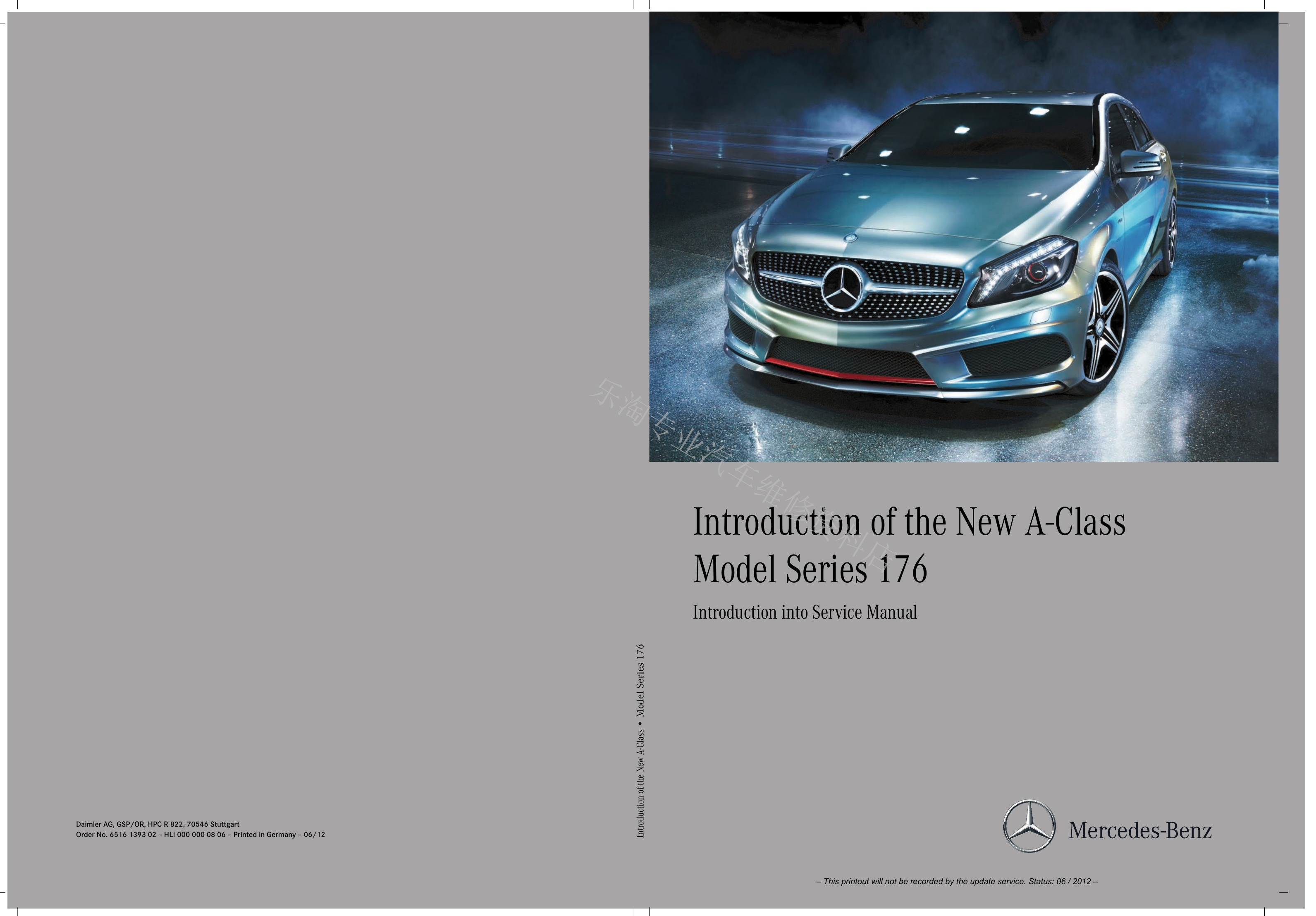

W176 A级维修介绍手册原第1页。

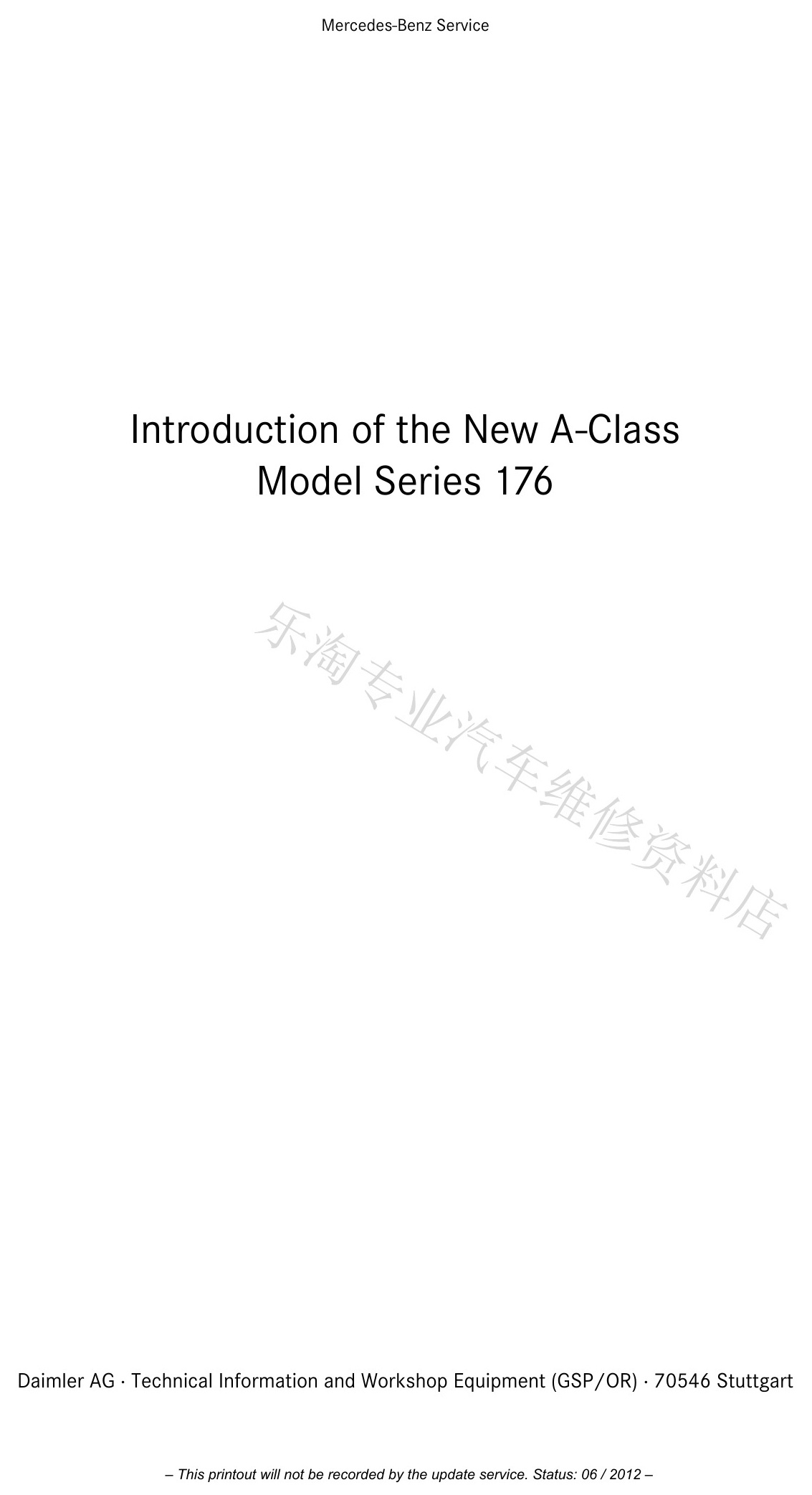

W176 A级维修介绍手册原第2页。

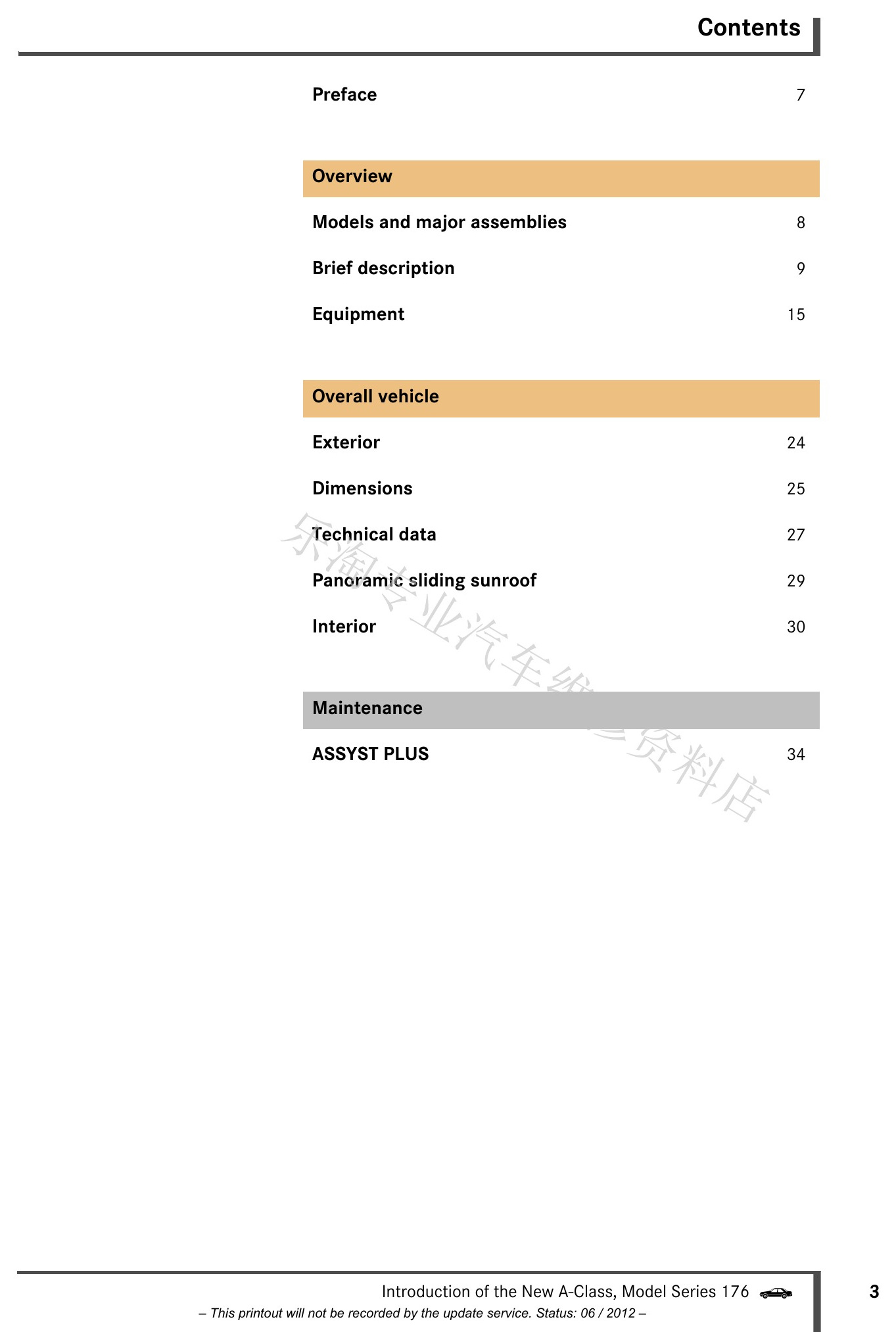

W176 A级维修介绍手册原第3页。
W176 A级维修介绍手册原第4页。

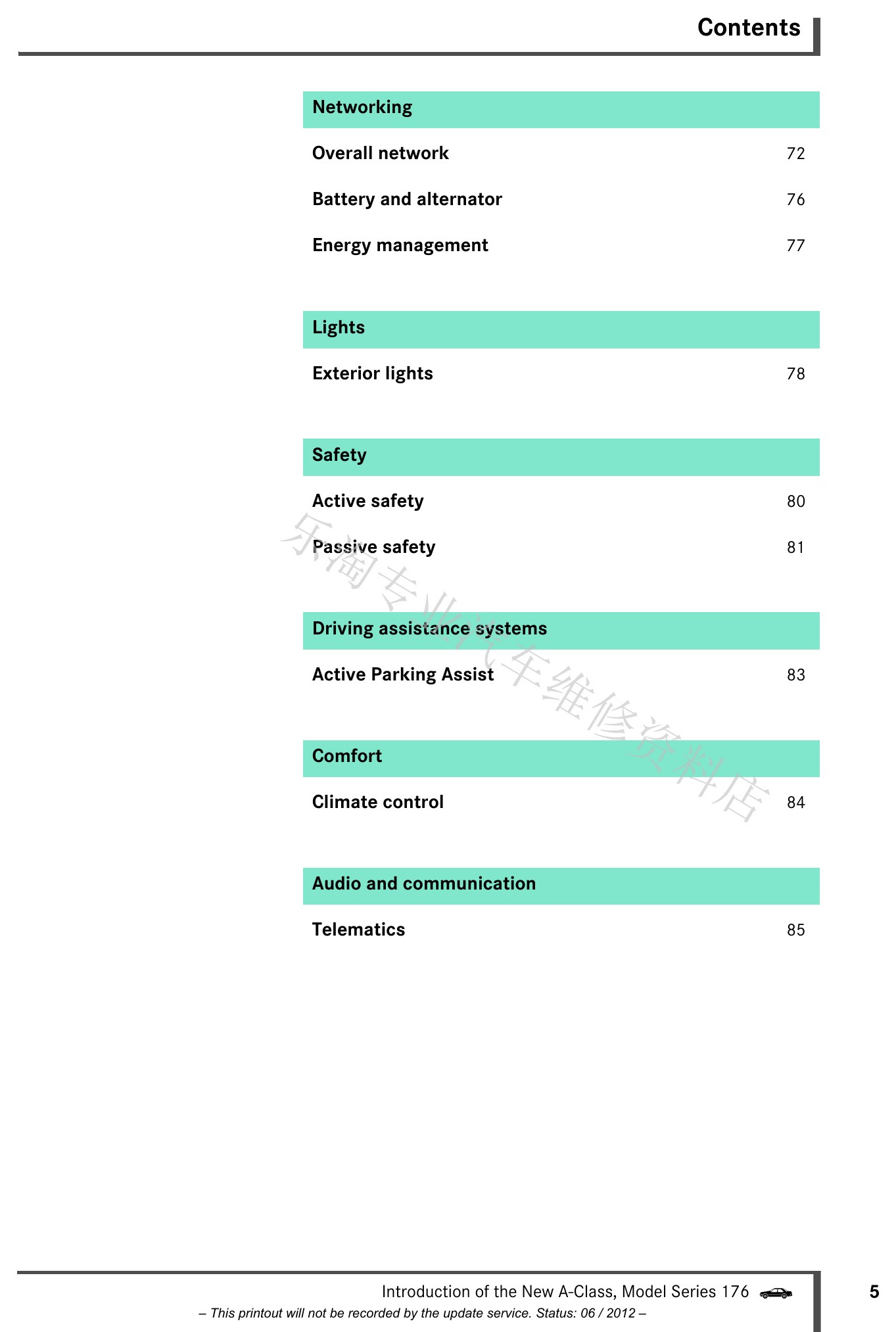

W176 A级维修介绍手册原第5页。

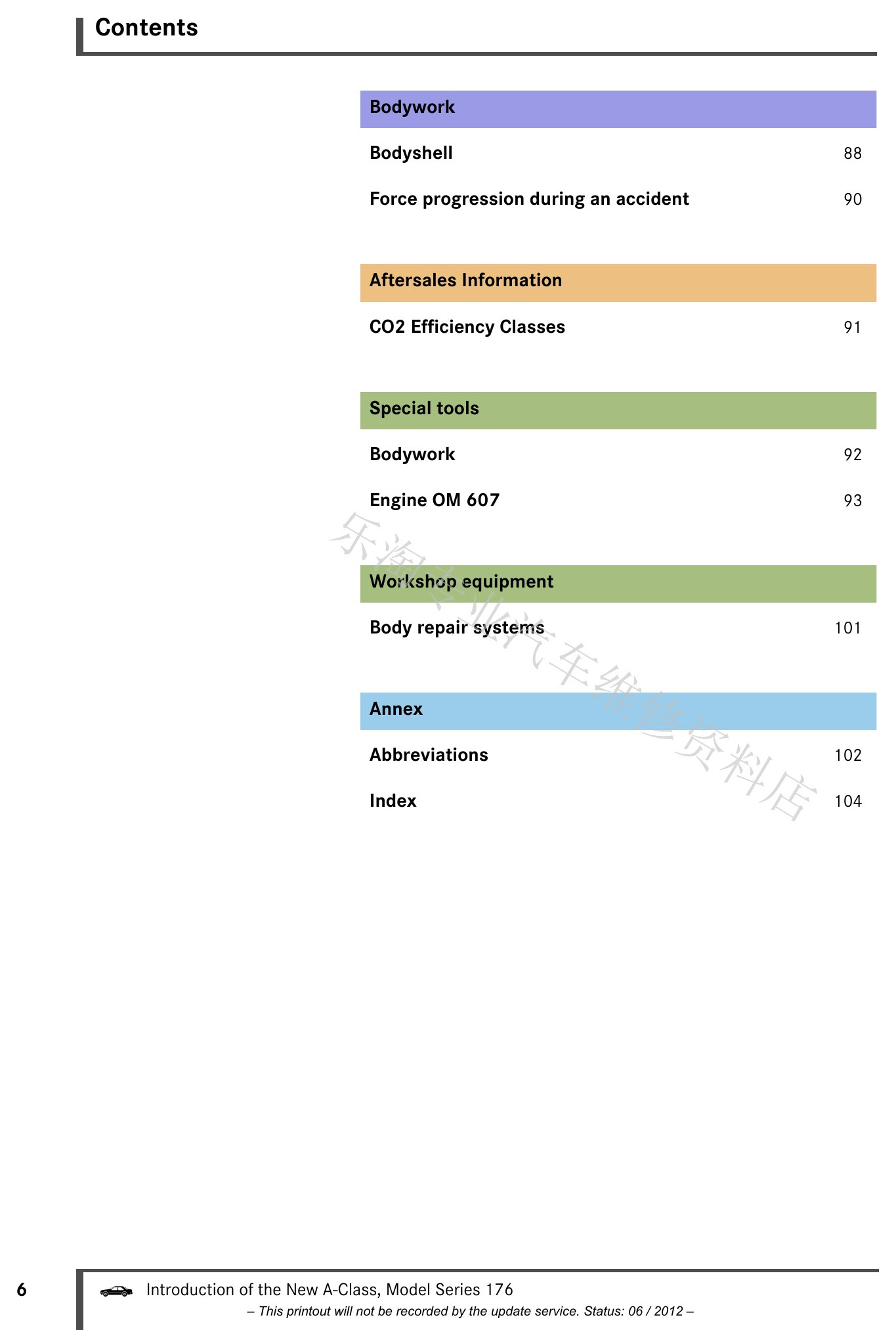

W176 A级维修介绍手册原第6页。
W176 A级维修介绍手册原第7页。
W176 A级维修介绍手册原第8页。

二、车型、主总成与装备

概览列出车型和主要总成，并介绍不同装备、设计和功能。原资料为英文，所有页面按原顺序保留，正文仅概括章节，不自行翻译或改写技术参数。

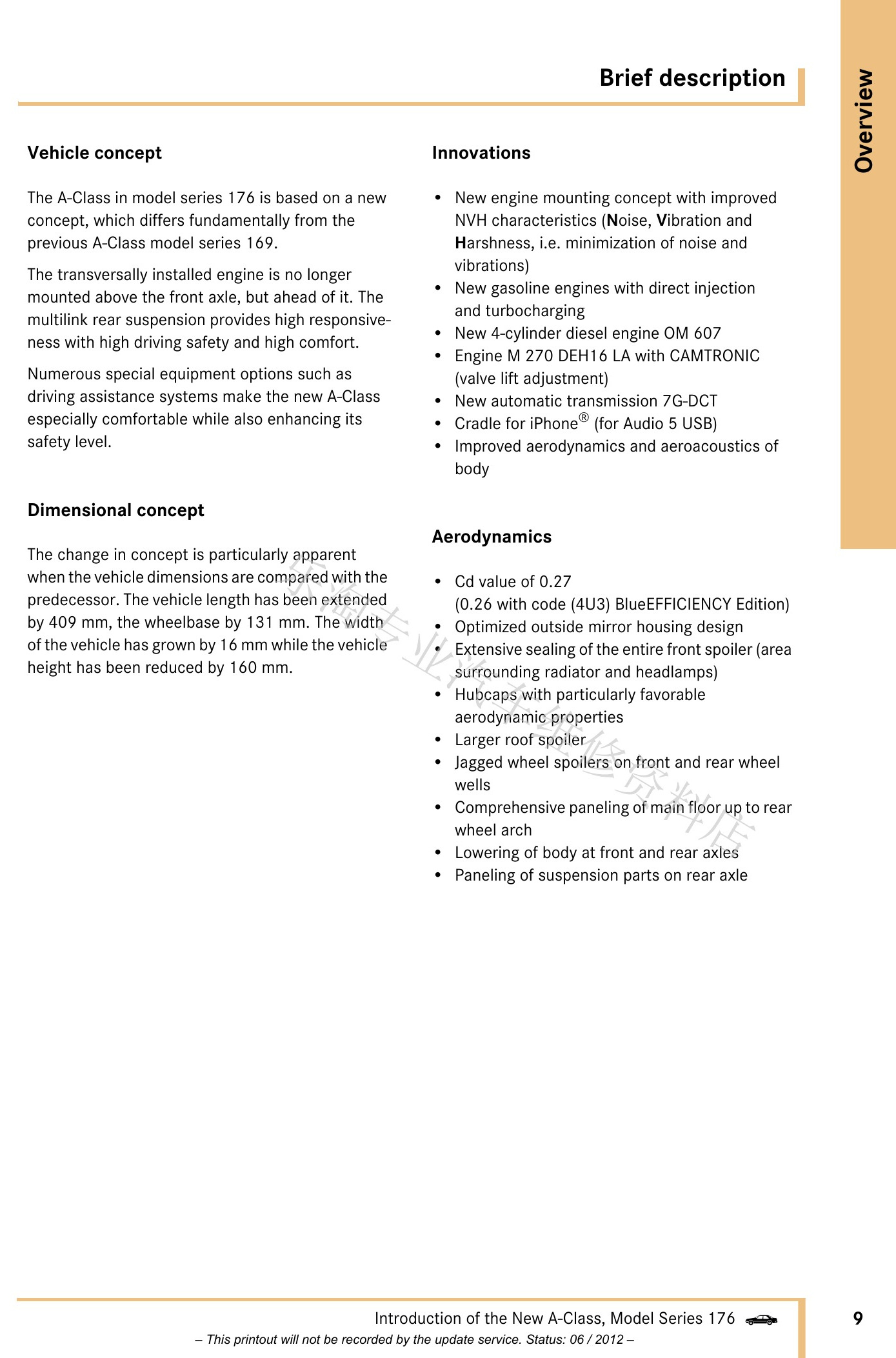

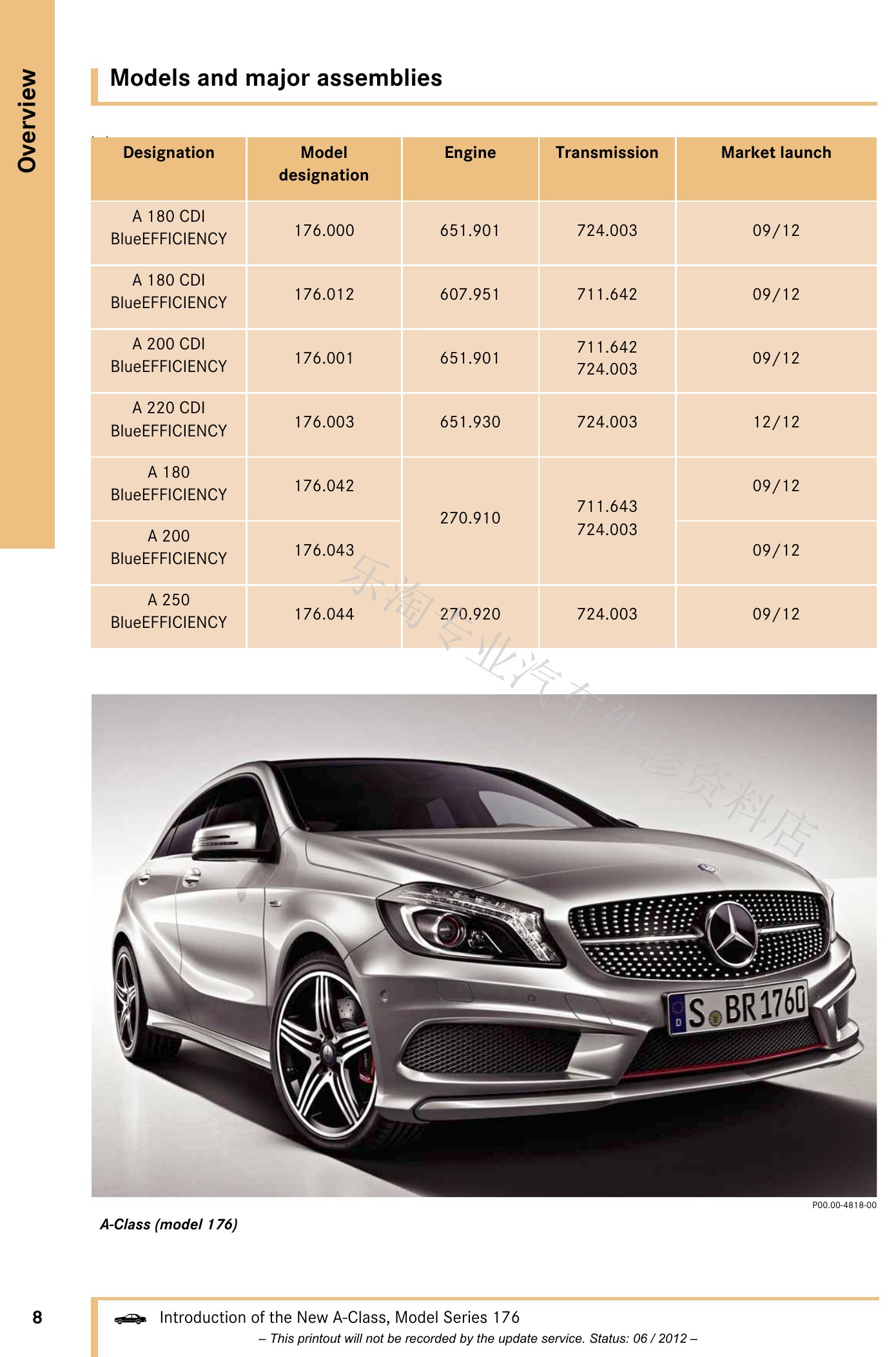

W176 A级维修介绍手册原第9页。

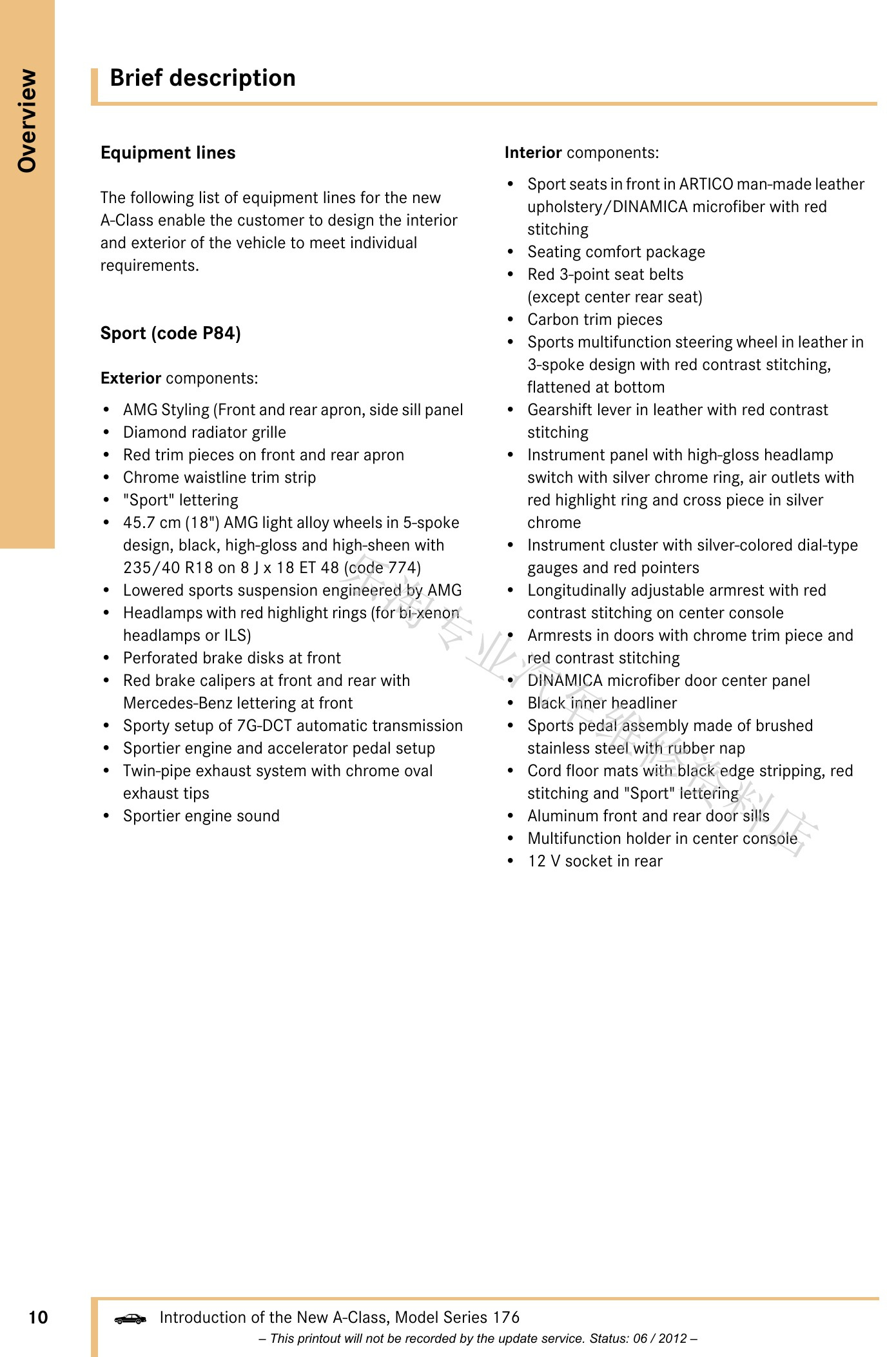

W176 A级维修介绍手册原第10页。

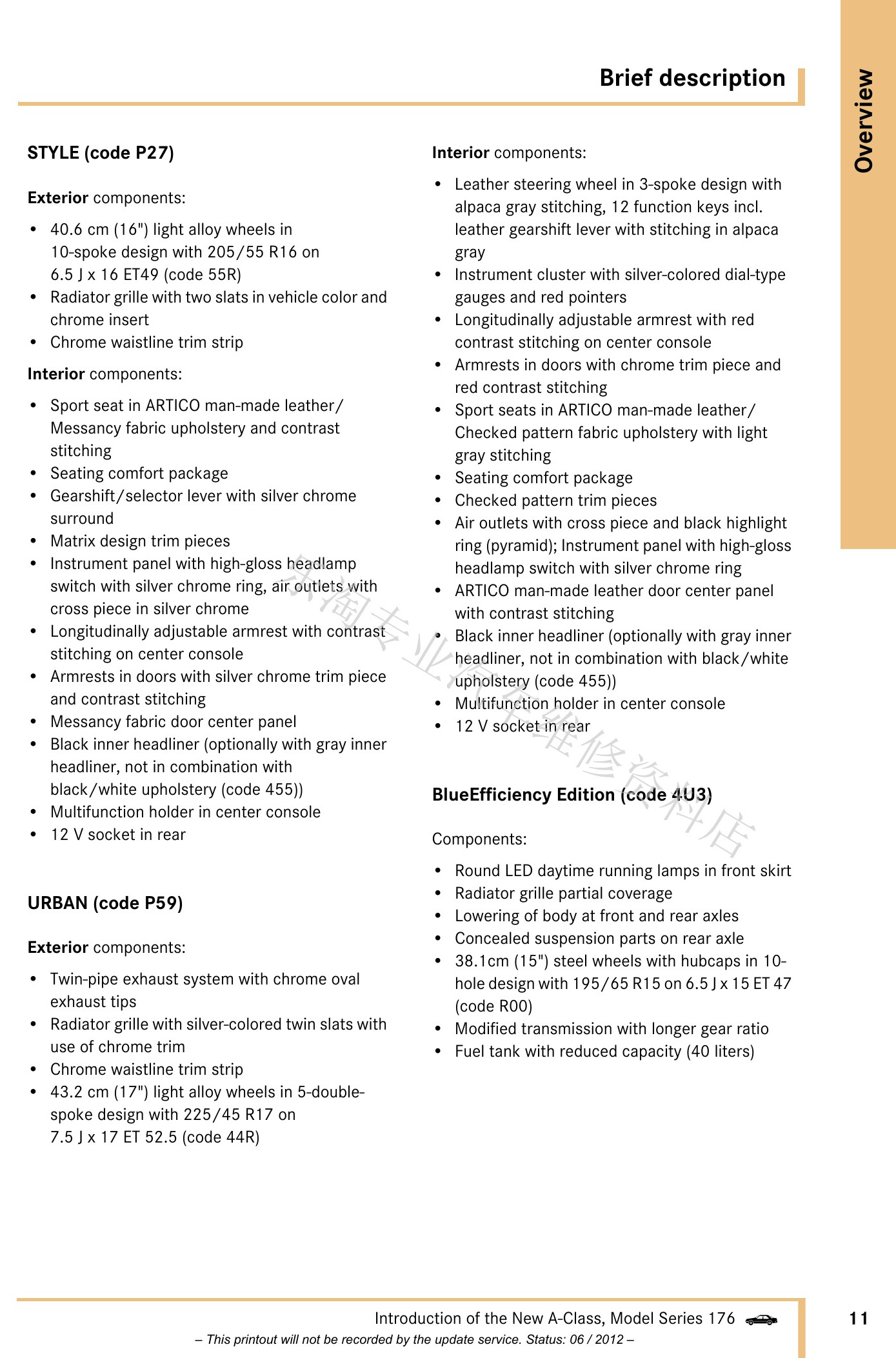

W176 A级维修介绍手册原第11页。

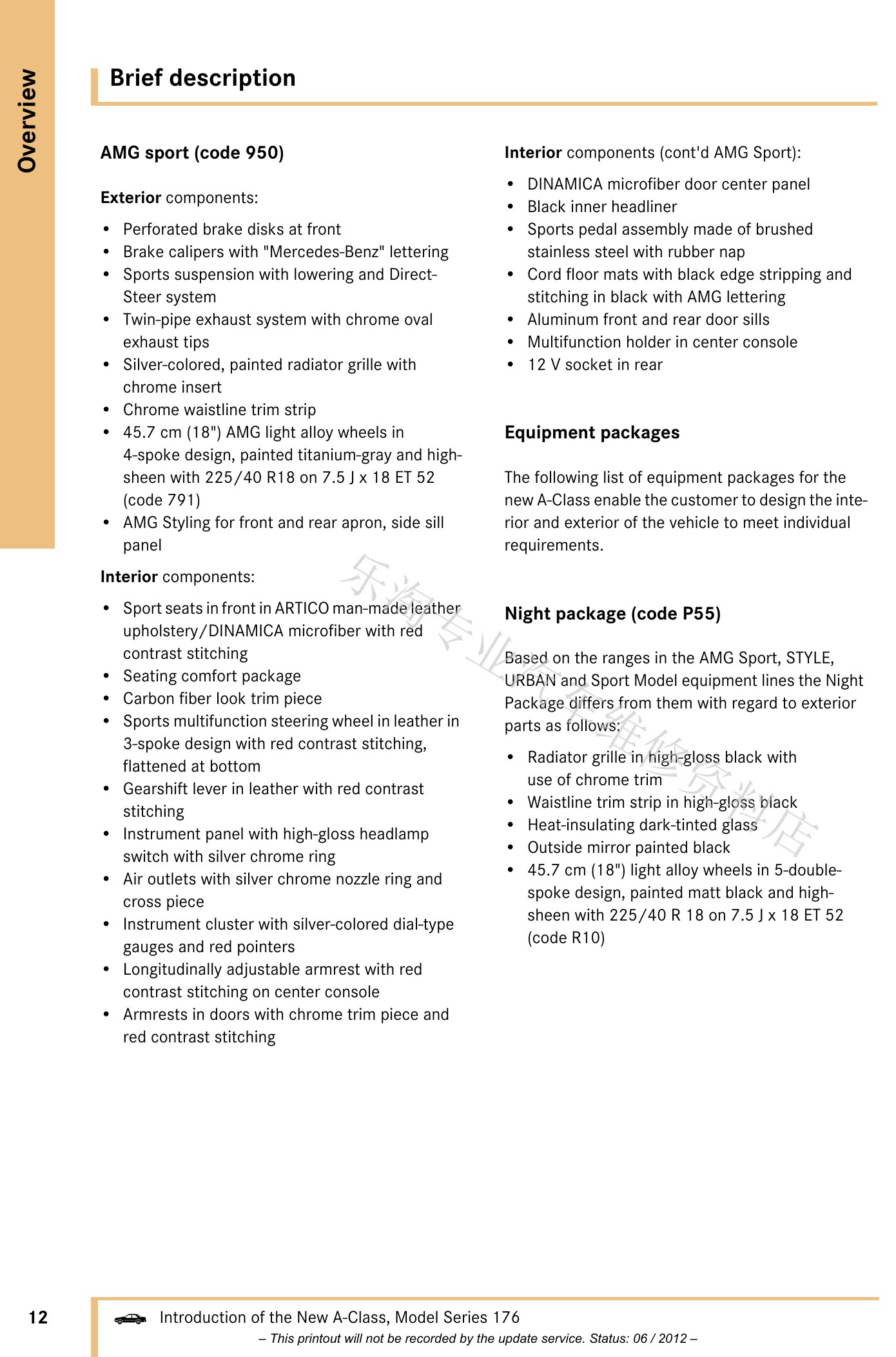

W176 A级维修介绍手册原第12页。

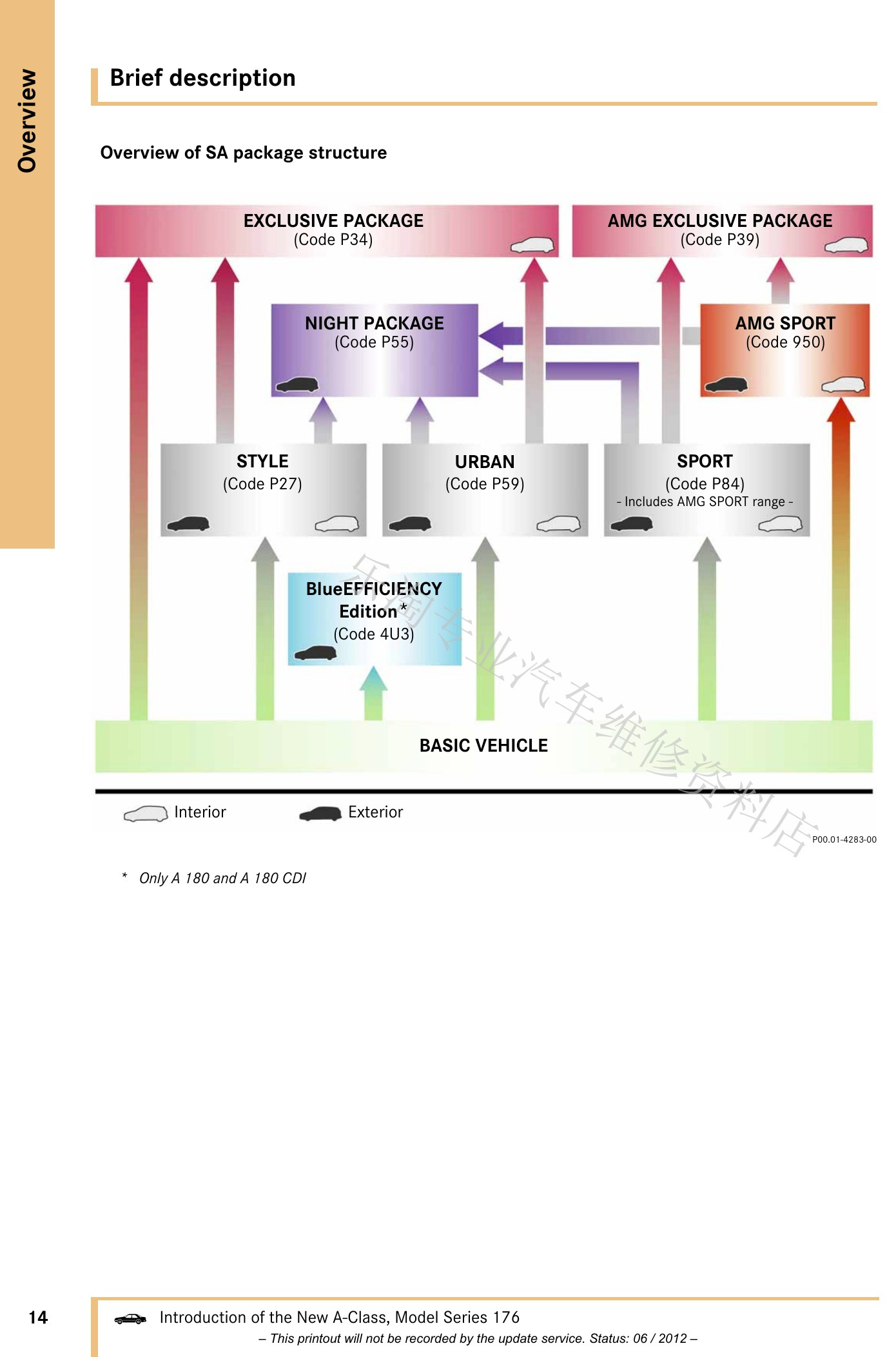

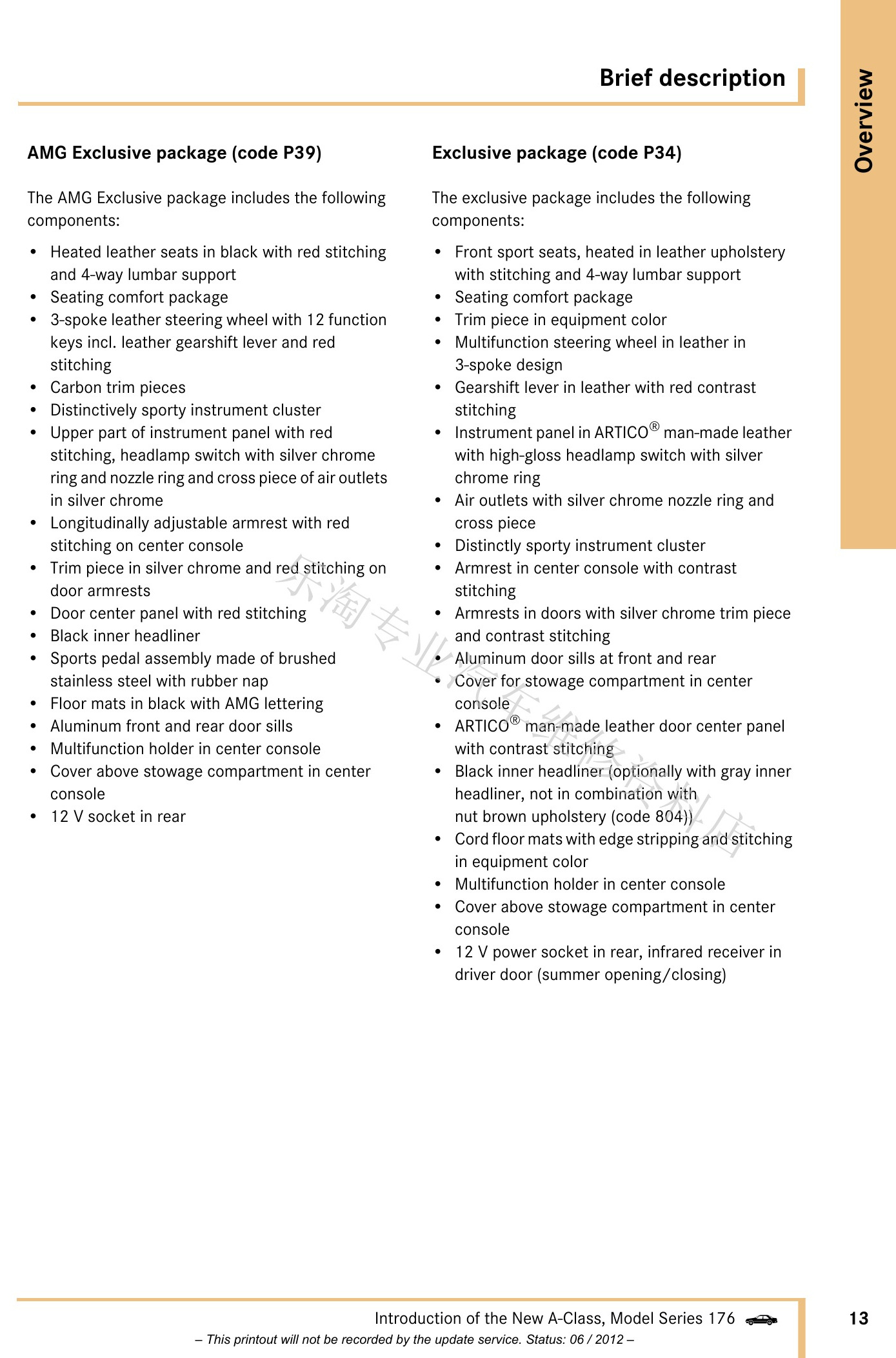

W176 A级维修介绍手册原第13页。
W176 A级维修介绍手册原第14页。

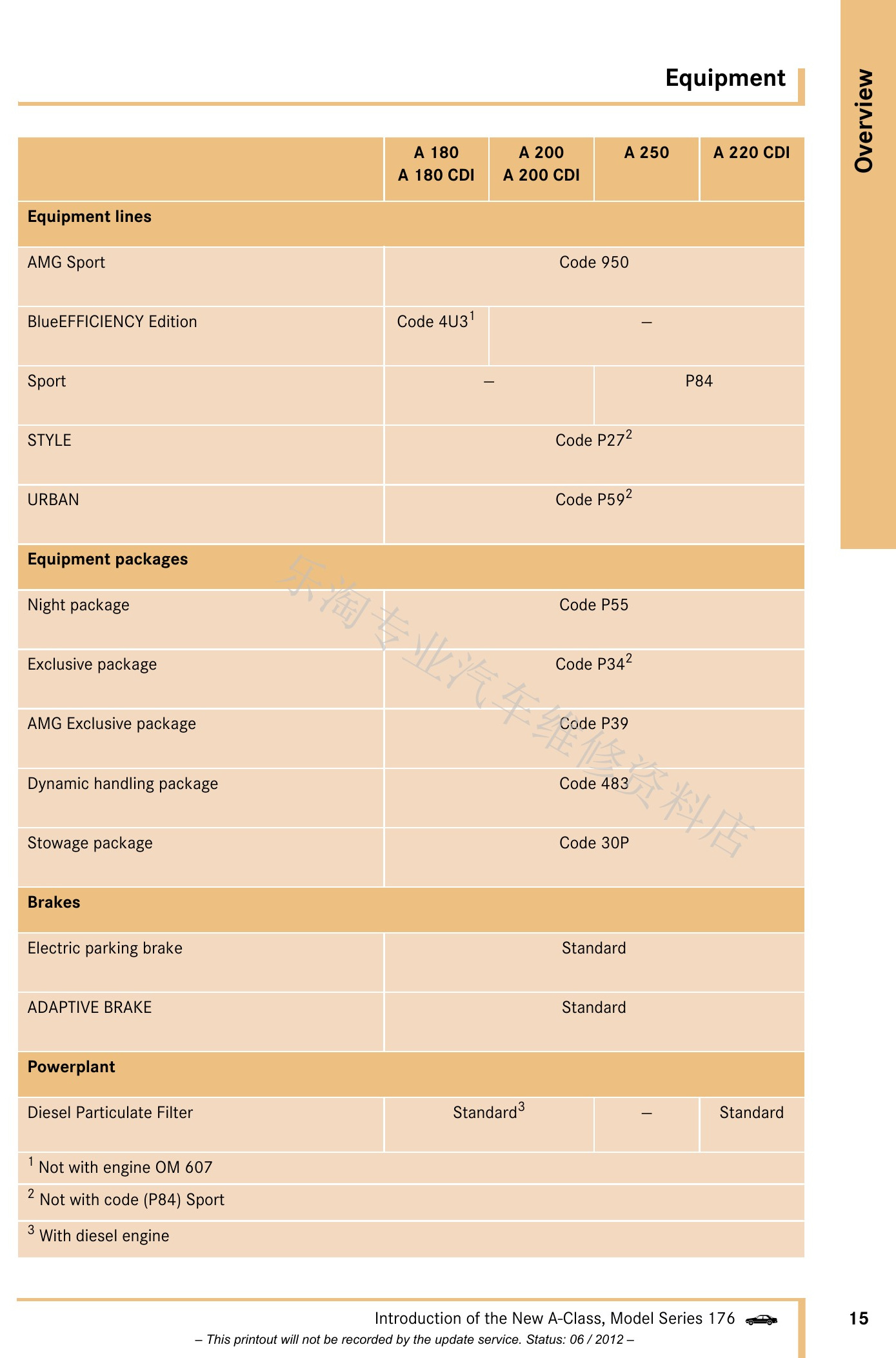

W176 A级维修介绍手册原第15页。
W176 A级维修介绍手册原第16页。

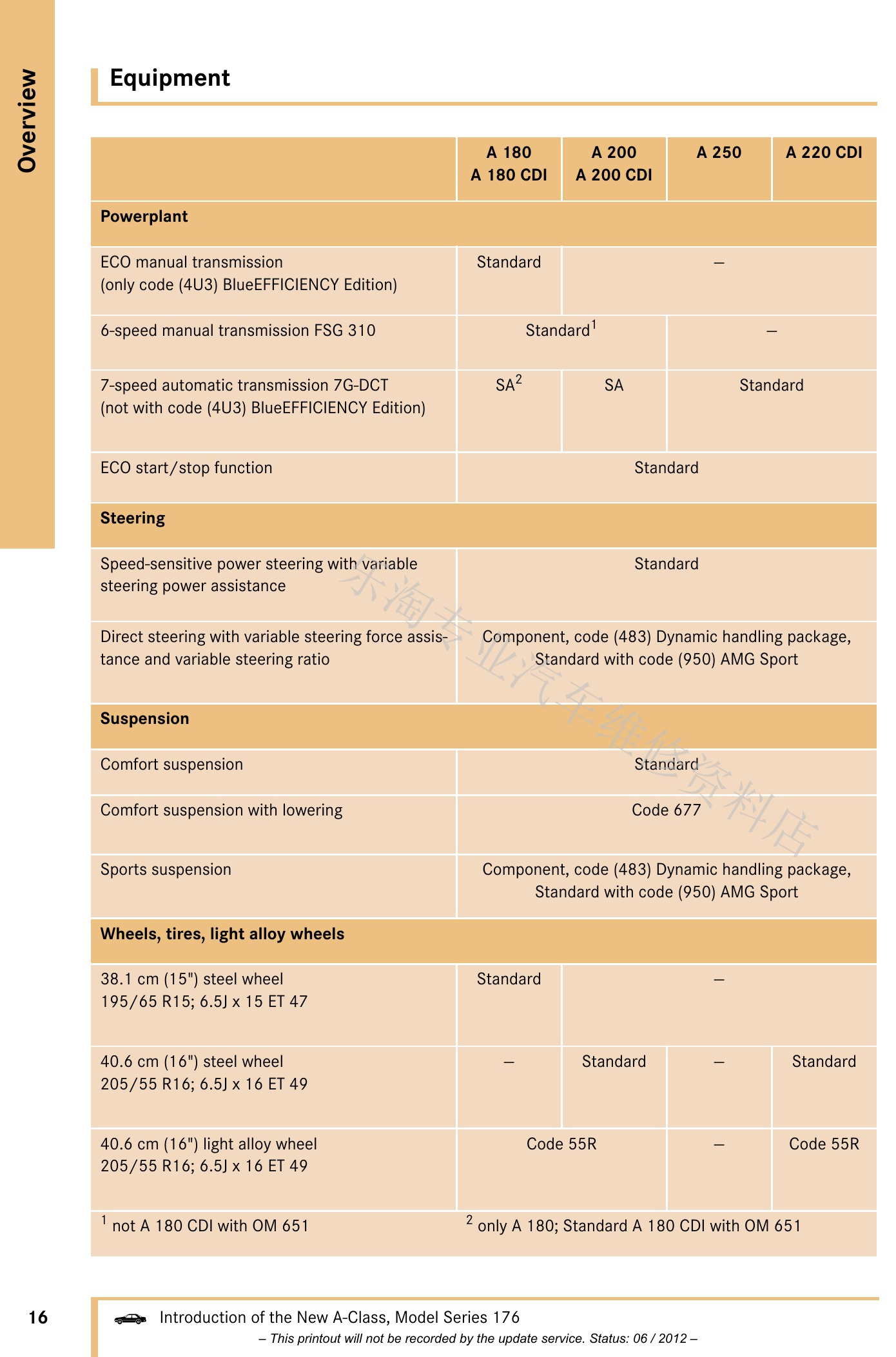

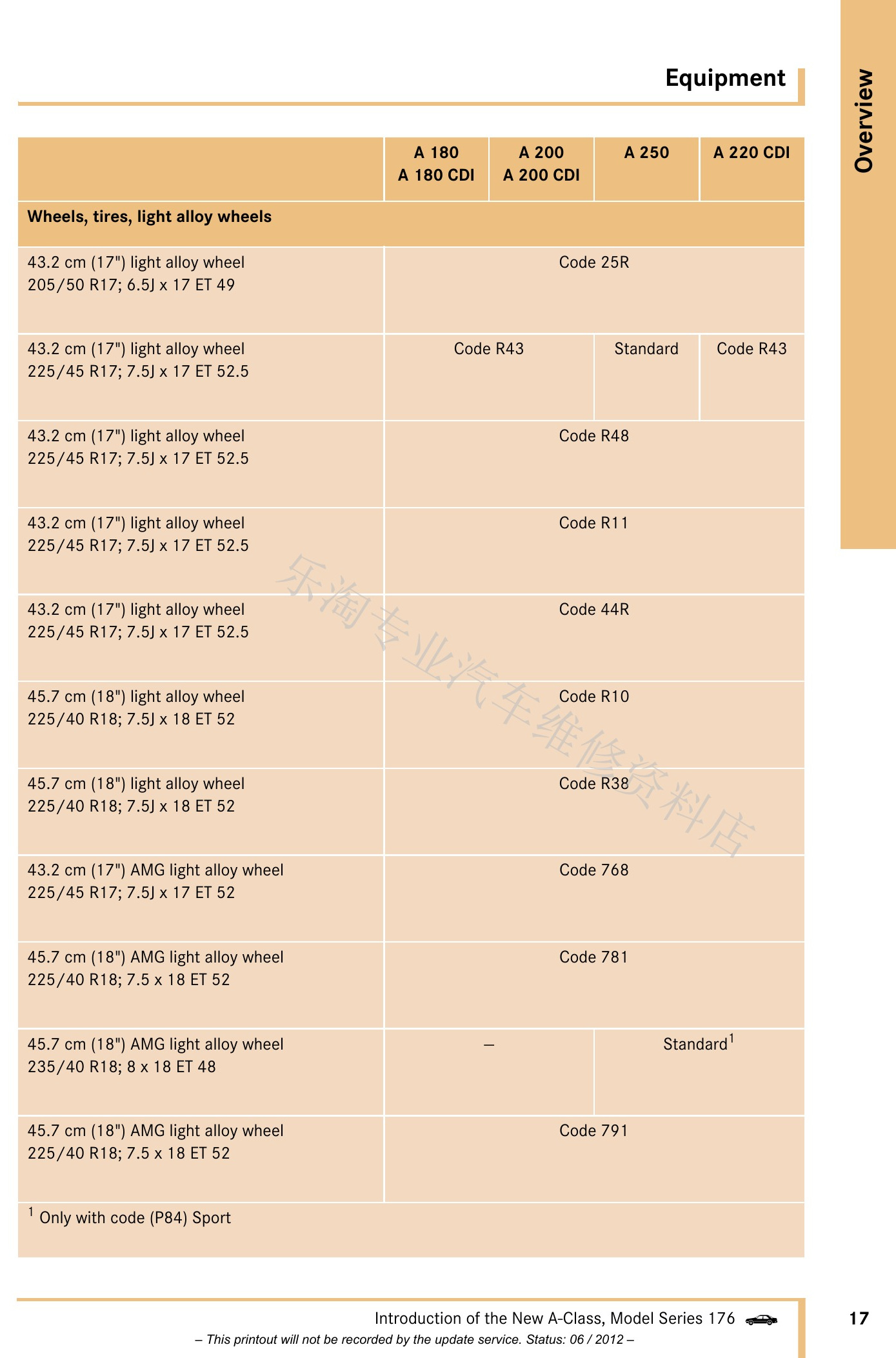

W176 A级维修介绍手册原第17页。

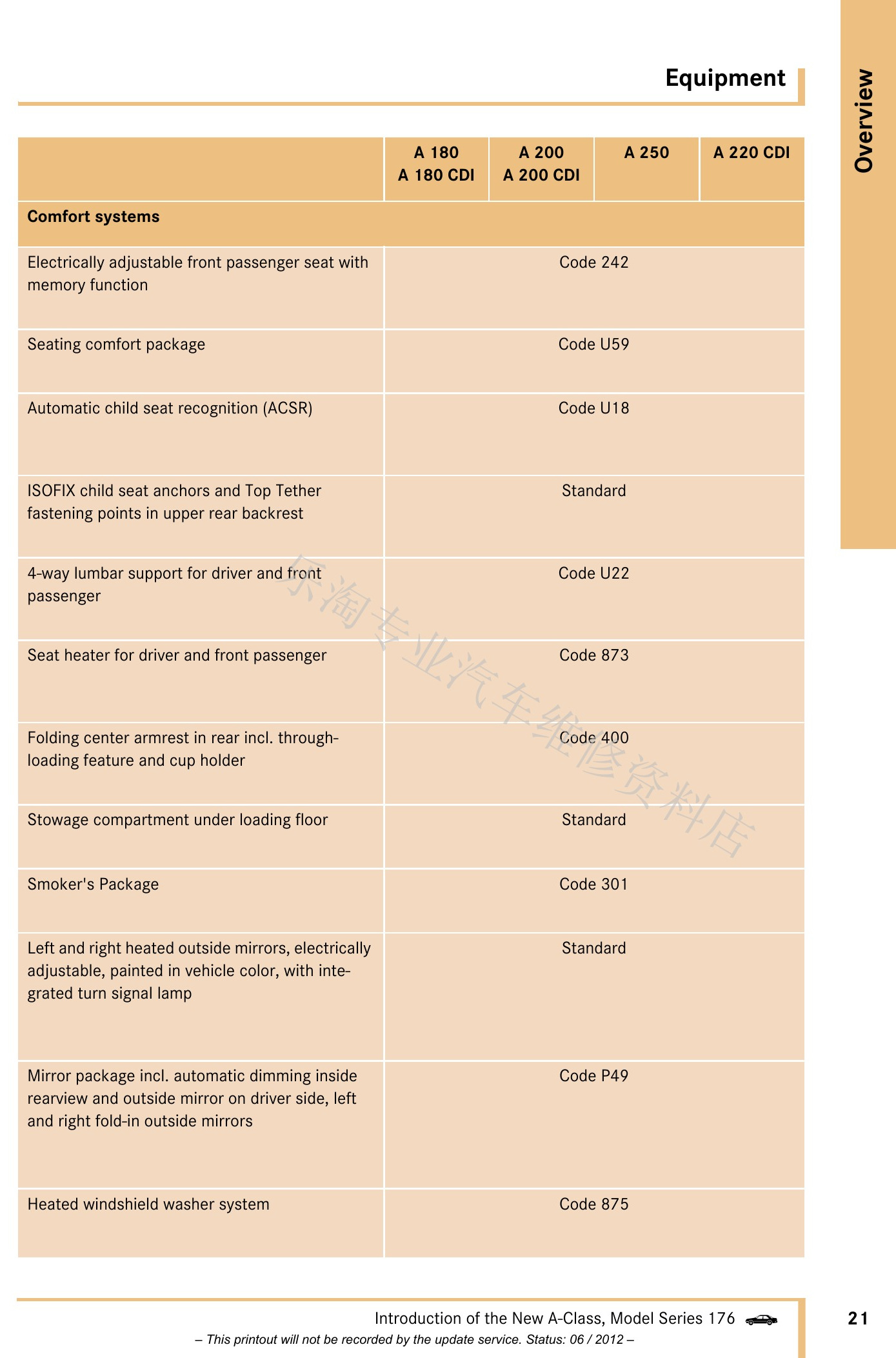

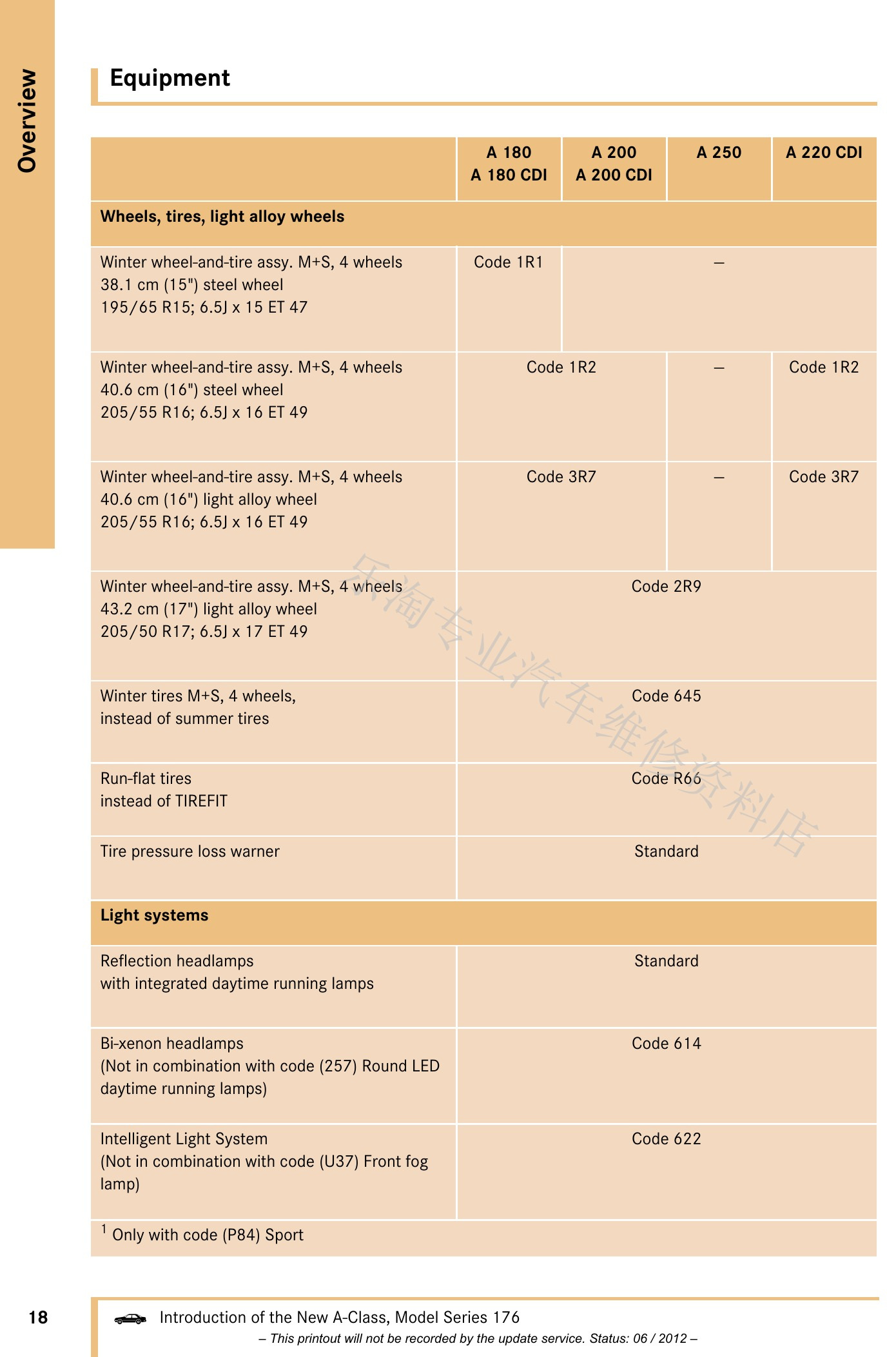

W176 A级维修介绍手册原第18页。

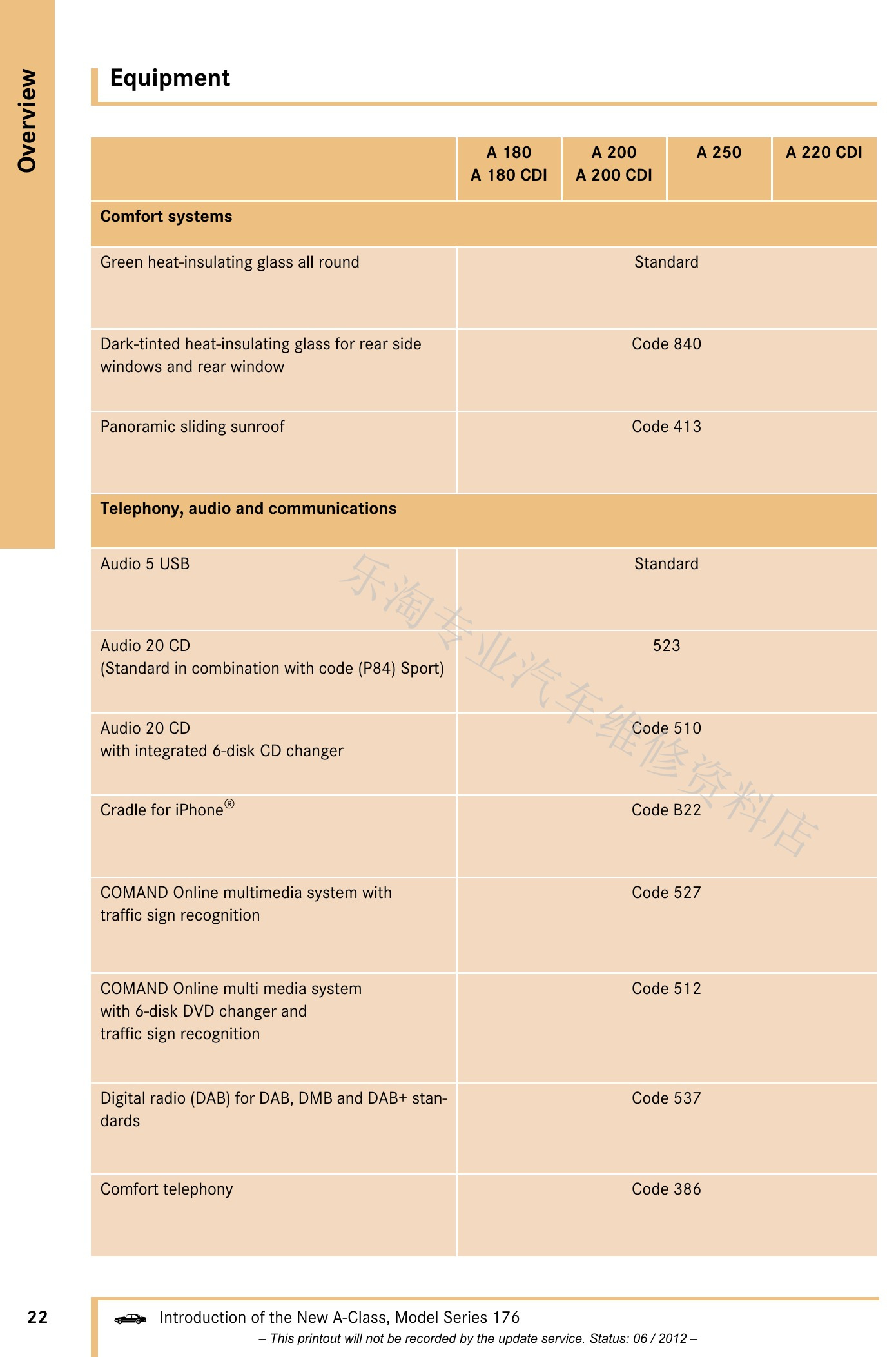

W176 A级维修介绍手册原第19页。

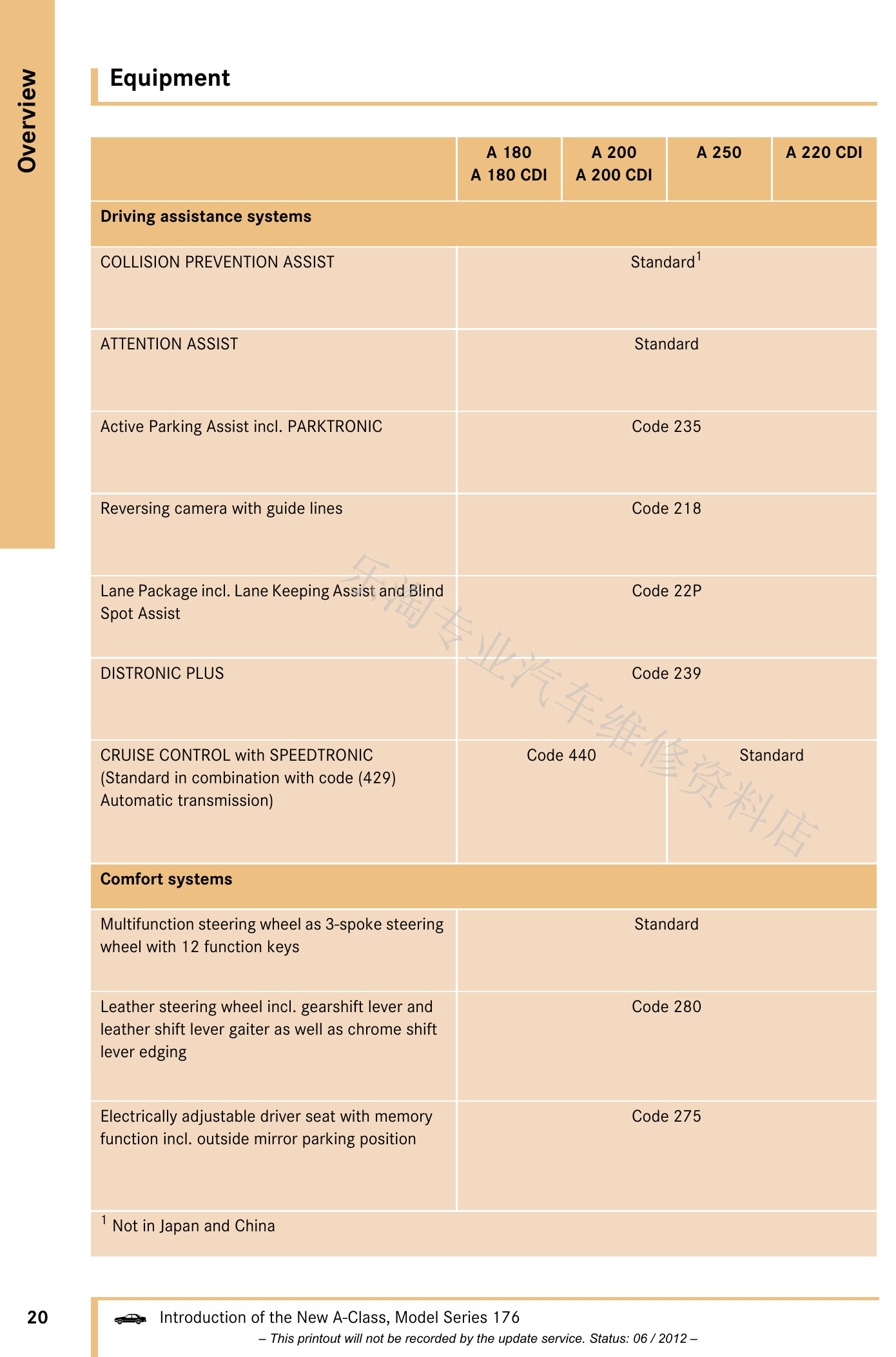

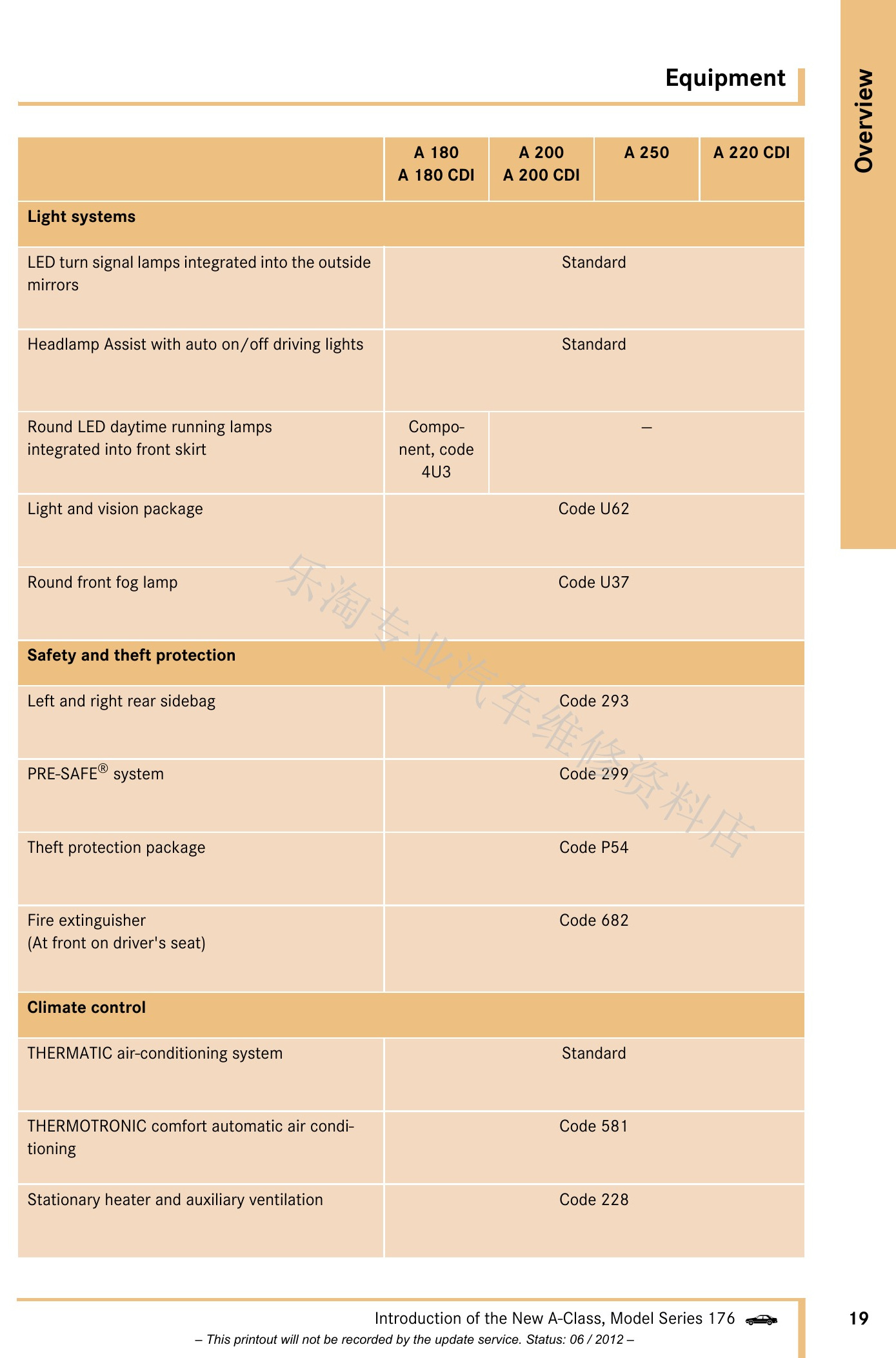

W176 A级维修介绍手册原第20页。
W176 A级维修介绍手册原第21页。
W176 A级维修介绍手册原第22页。
W176 A级维修介绍手册原第23页。

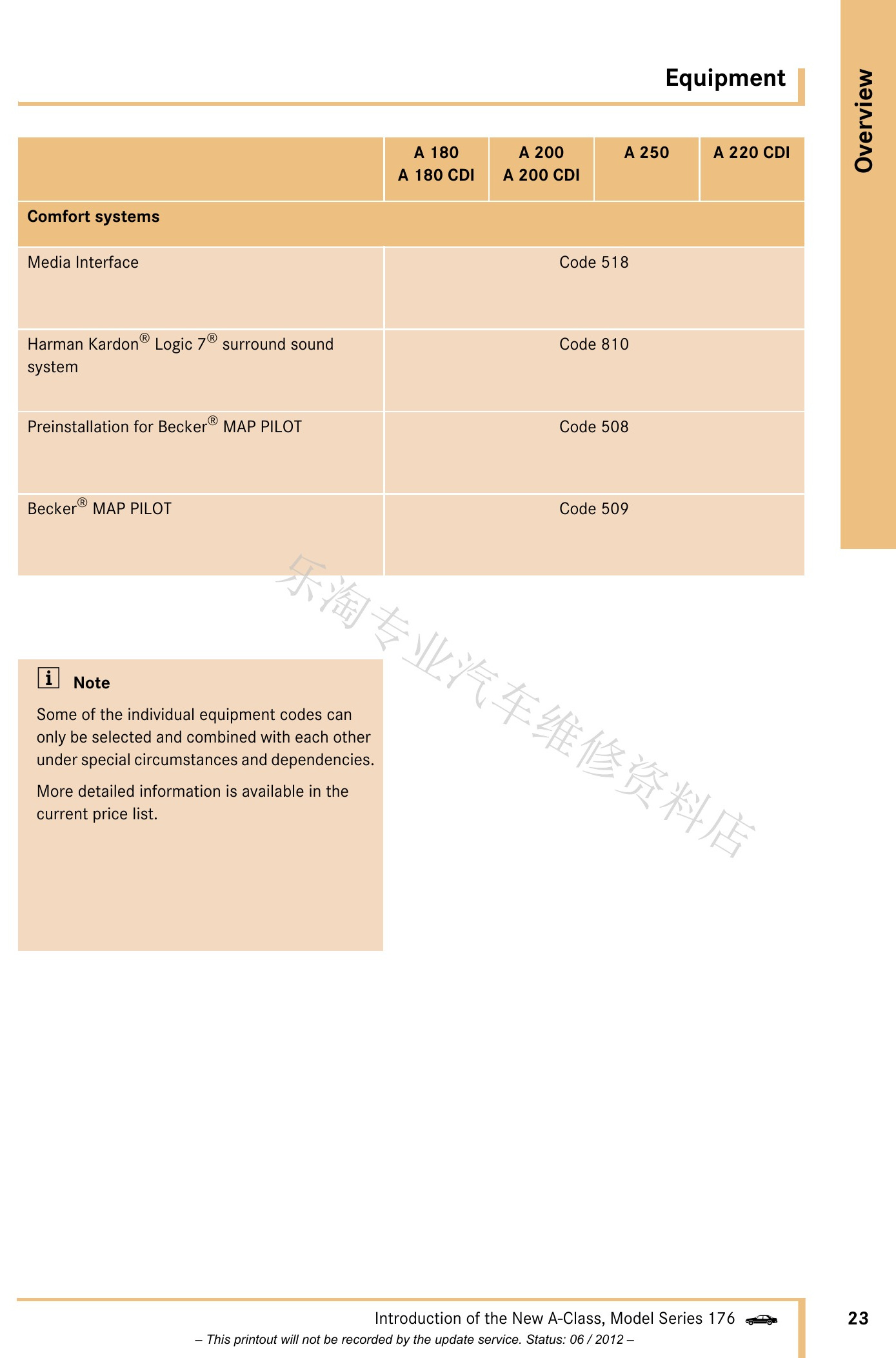

W176 A级维修介绍手册原第24页。

三、整车、尺寸、内饰与保养

整车部分涵盖外观、尺寸、技术数据、全景滑动天窗、内饰以及ASSYST PLUS保养系统。

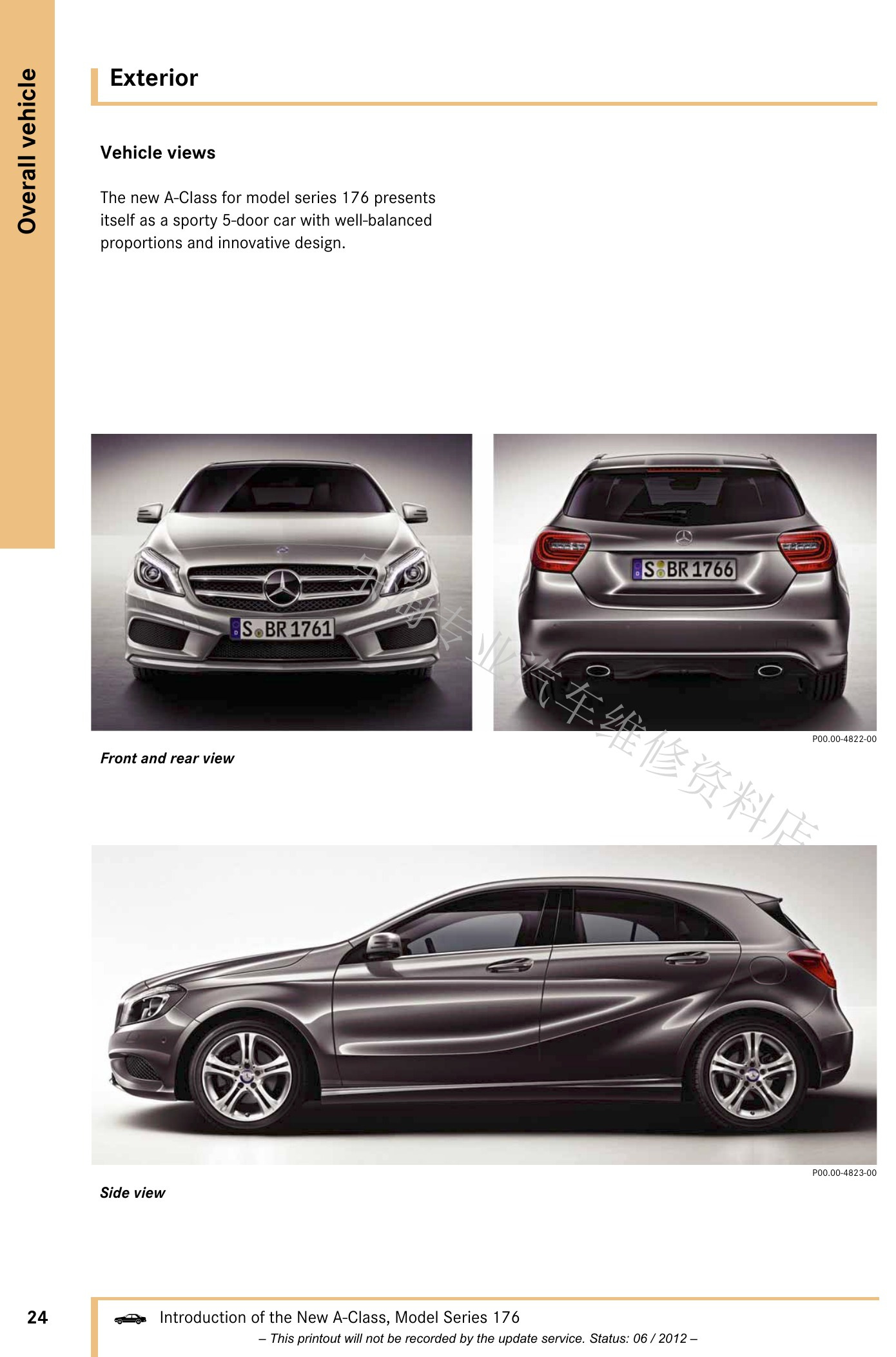

W176 A级维修介绍手册原第25页。

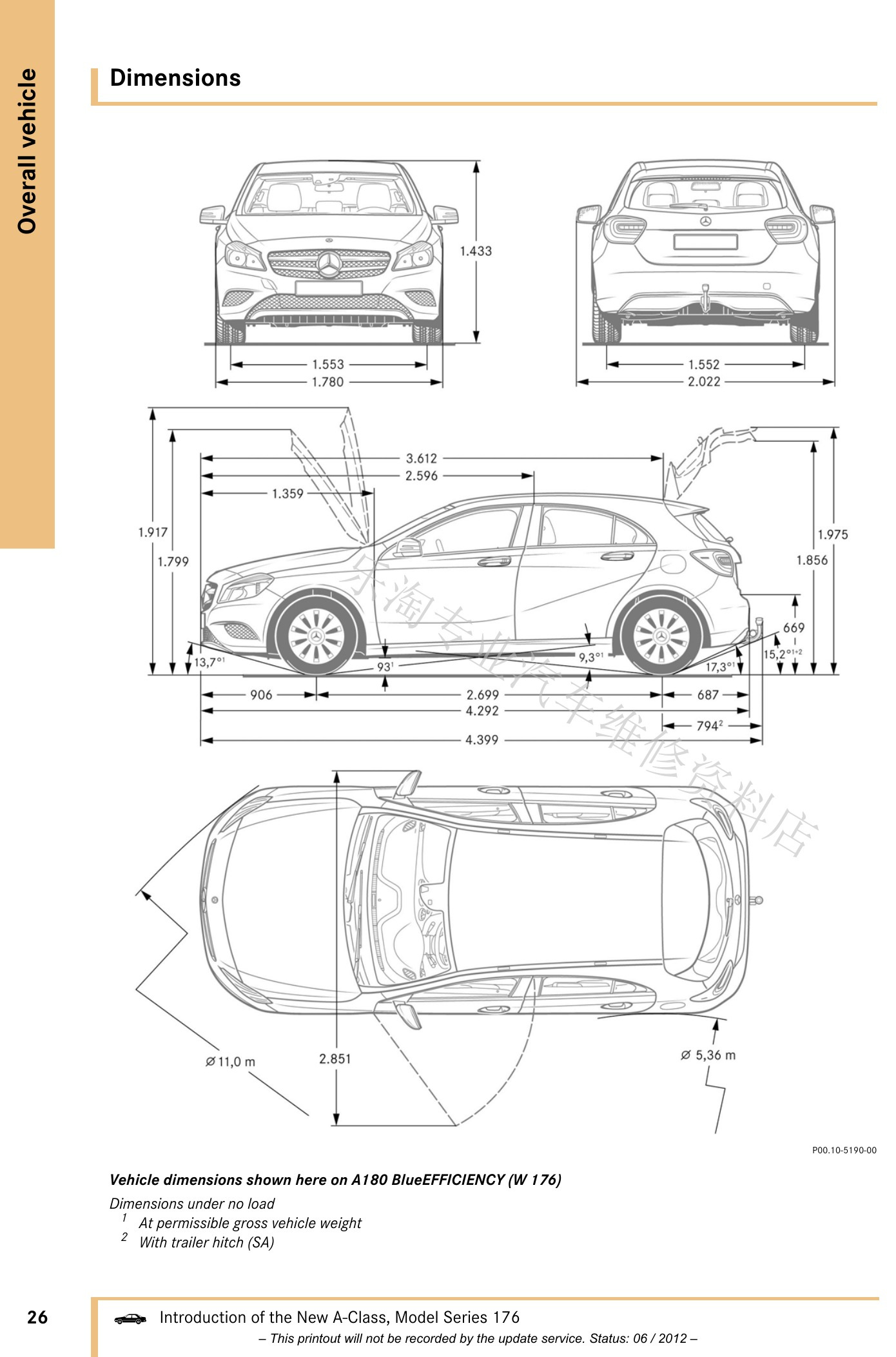

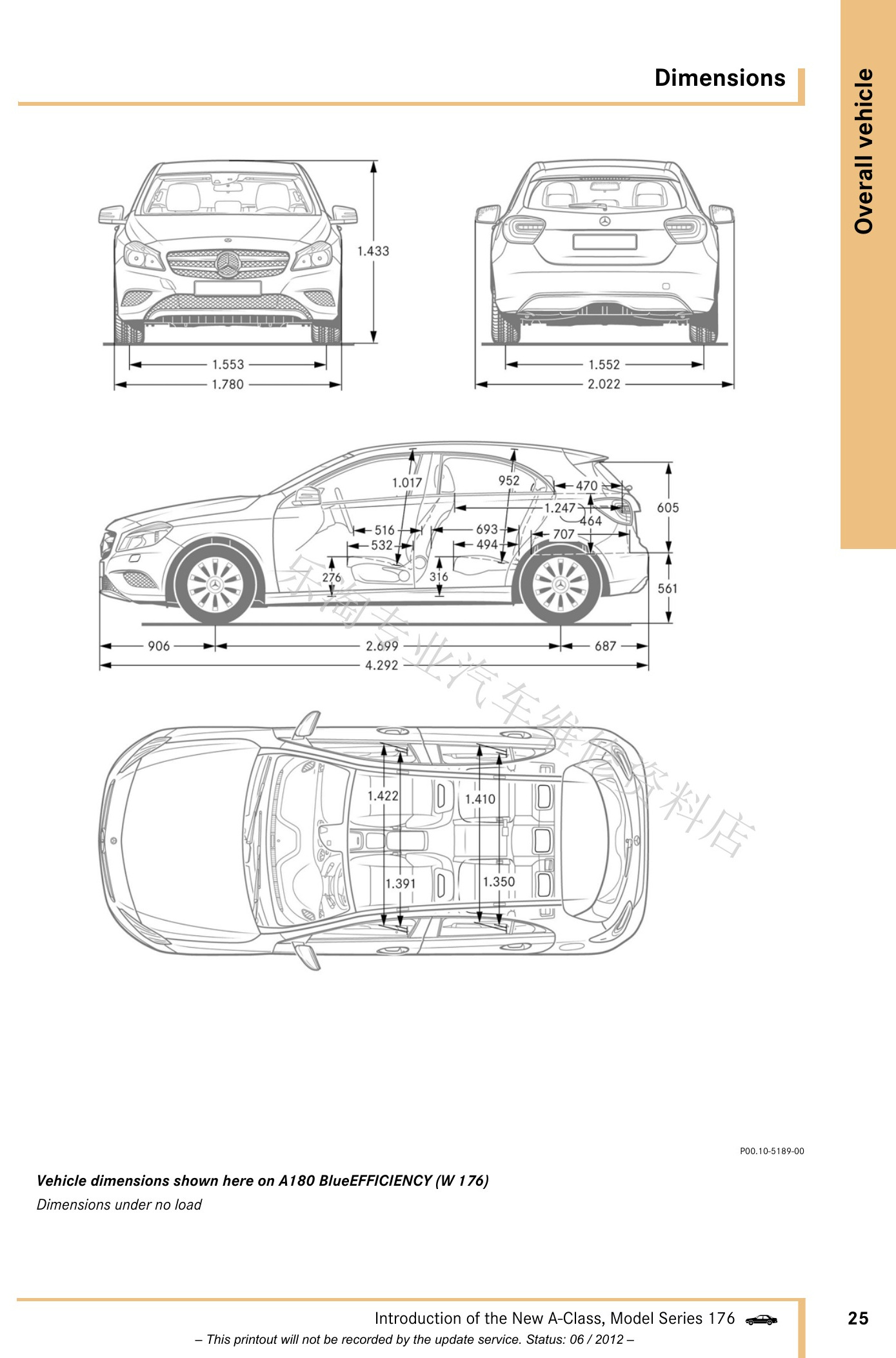

W176 A级维修介绍手册原第26页。

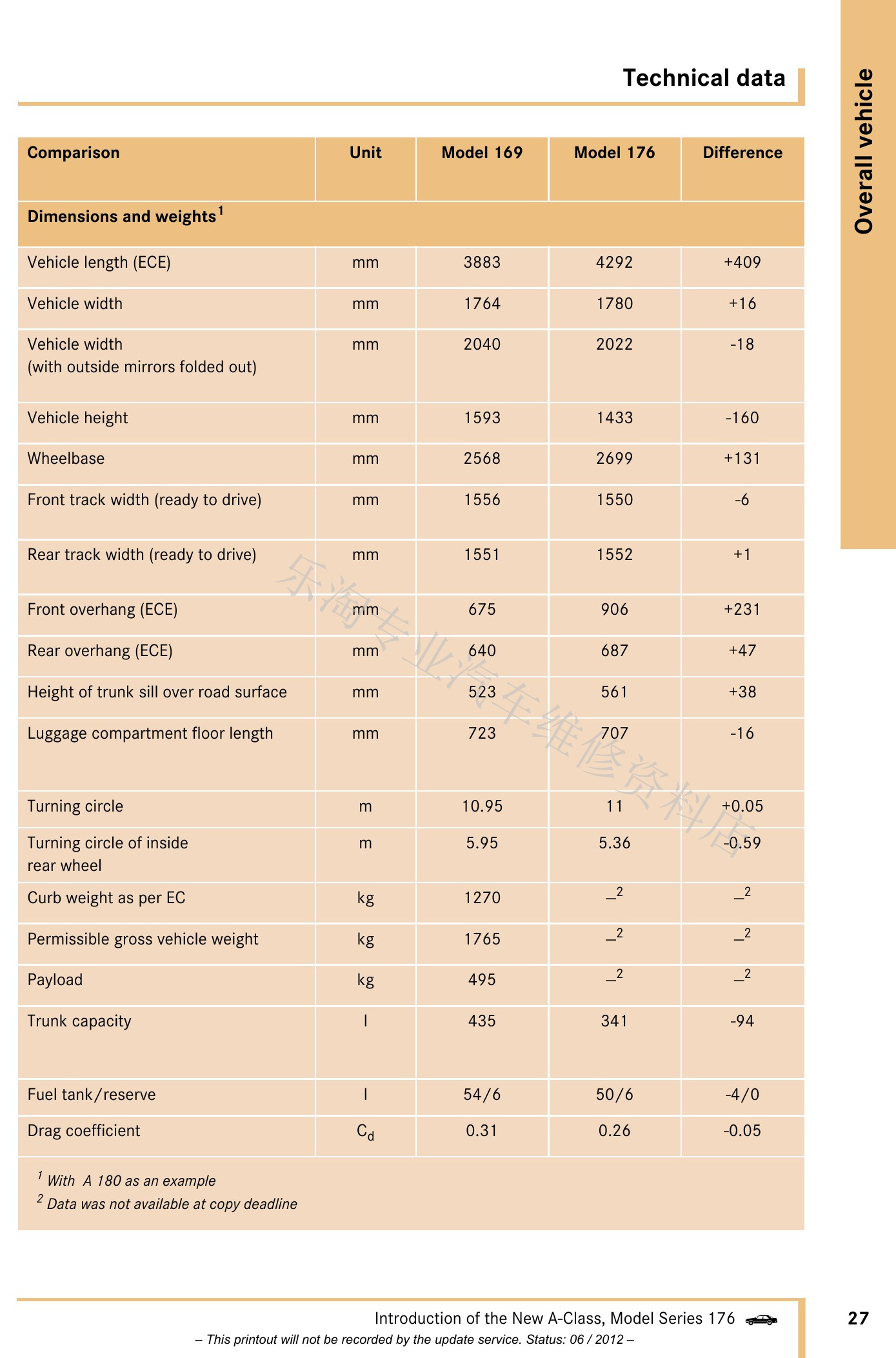

W176 A级维修介绍手册原第27页。

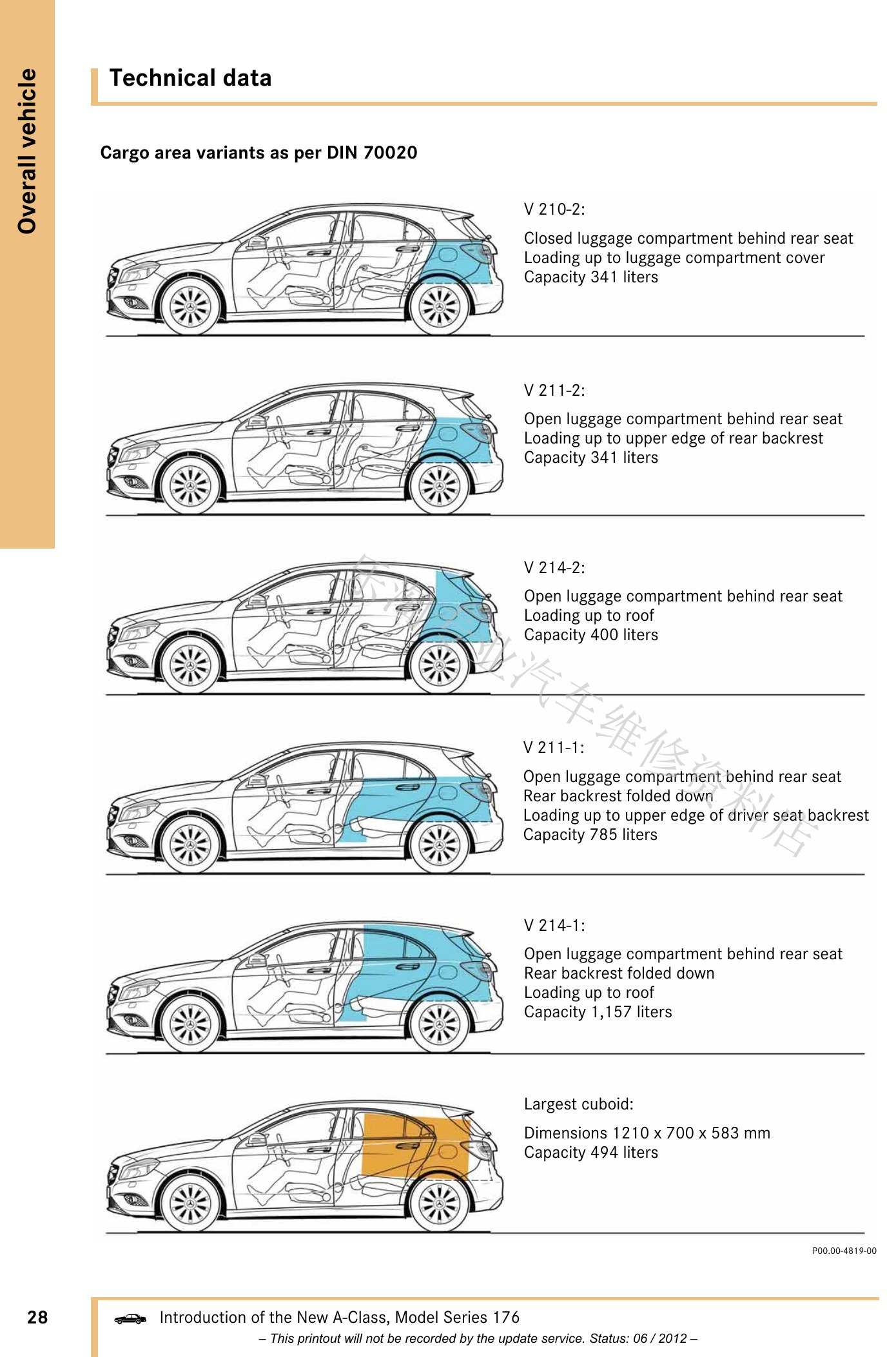

W176 A级维修介绍手册原第28页。

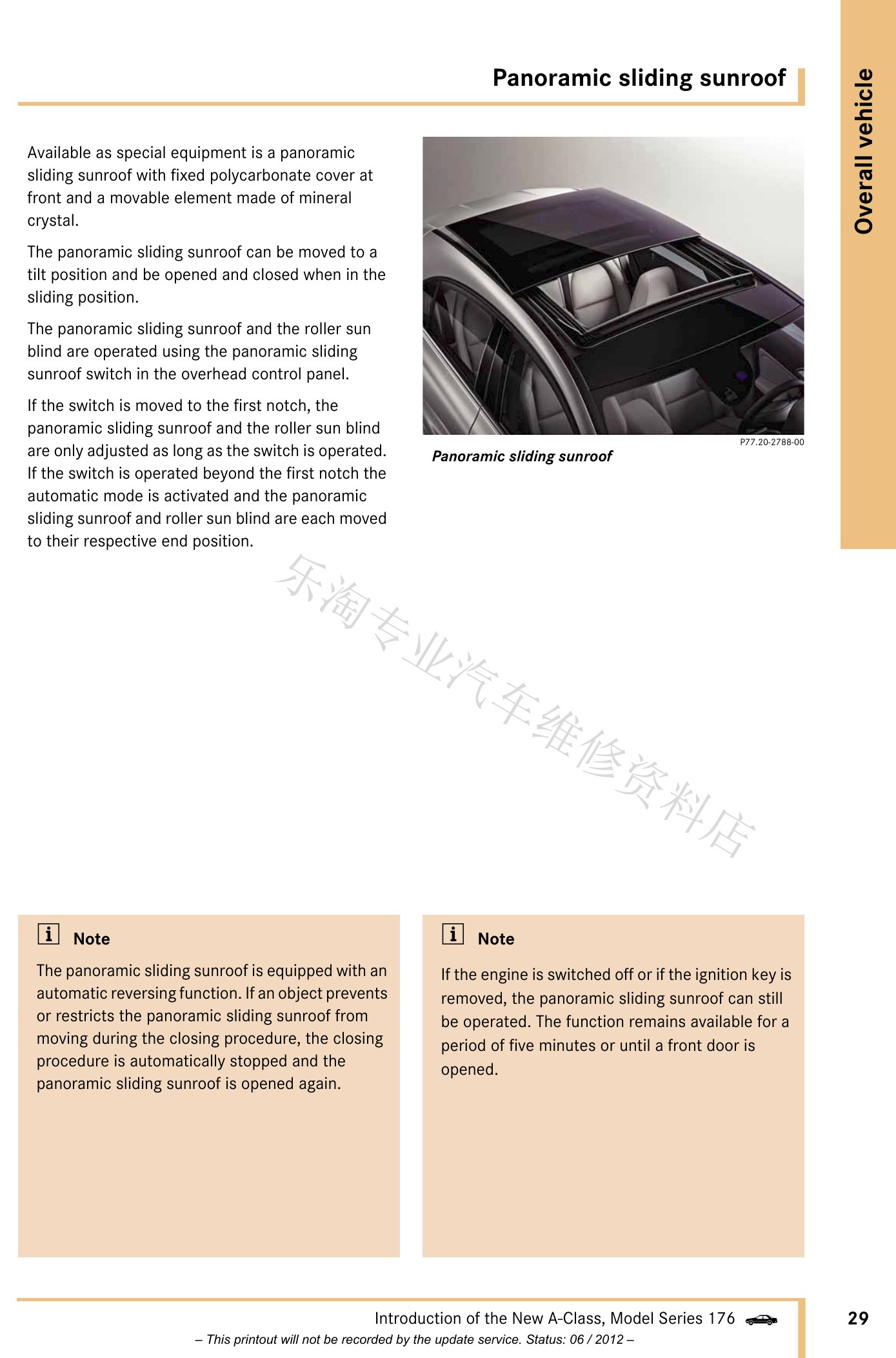

W176 A级维修介绍手册原第29页。

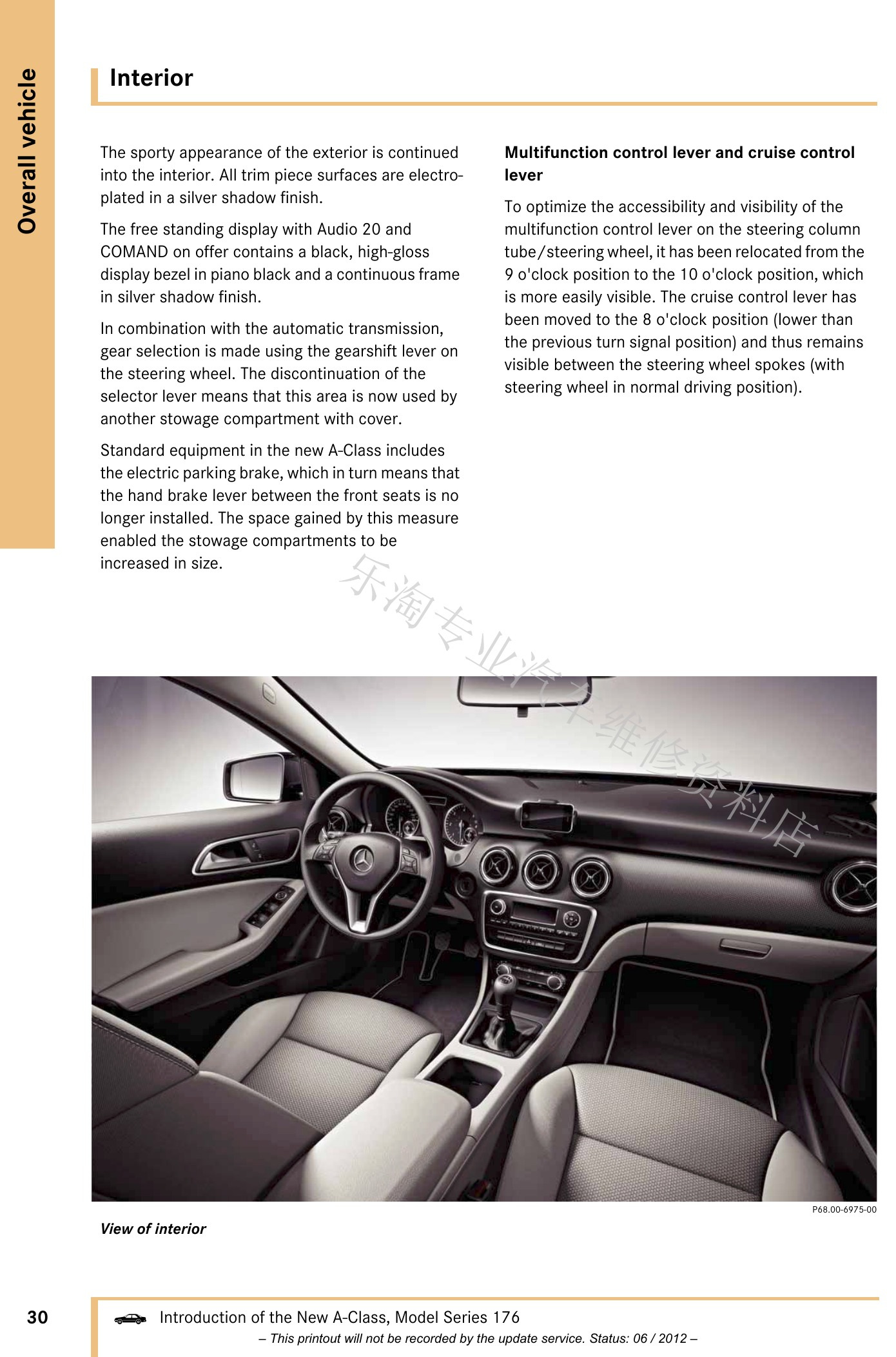

W176 A级维修介绍手册原第30页。

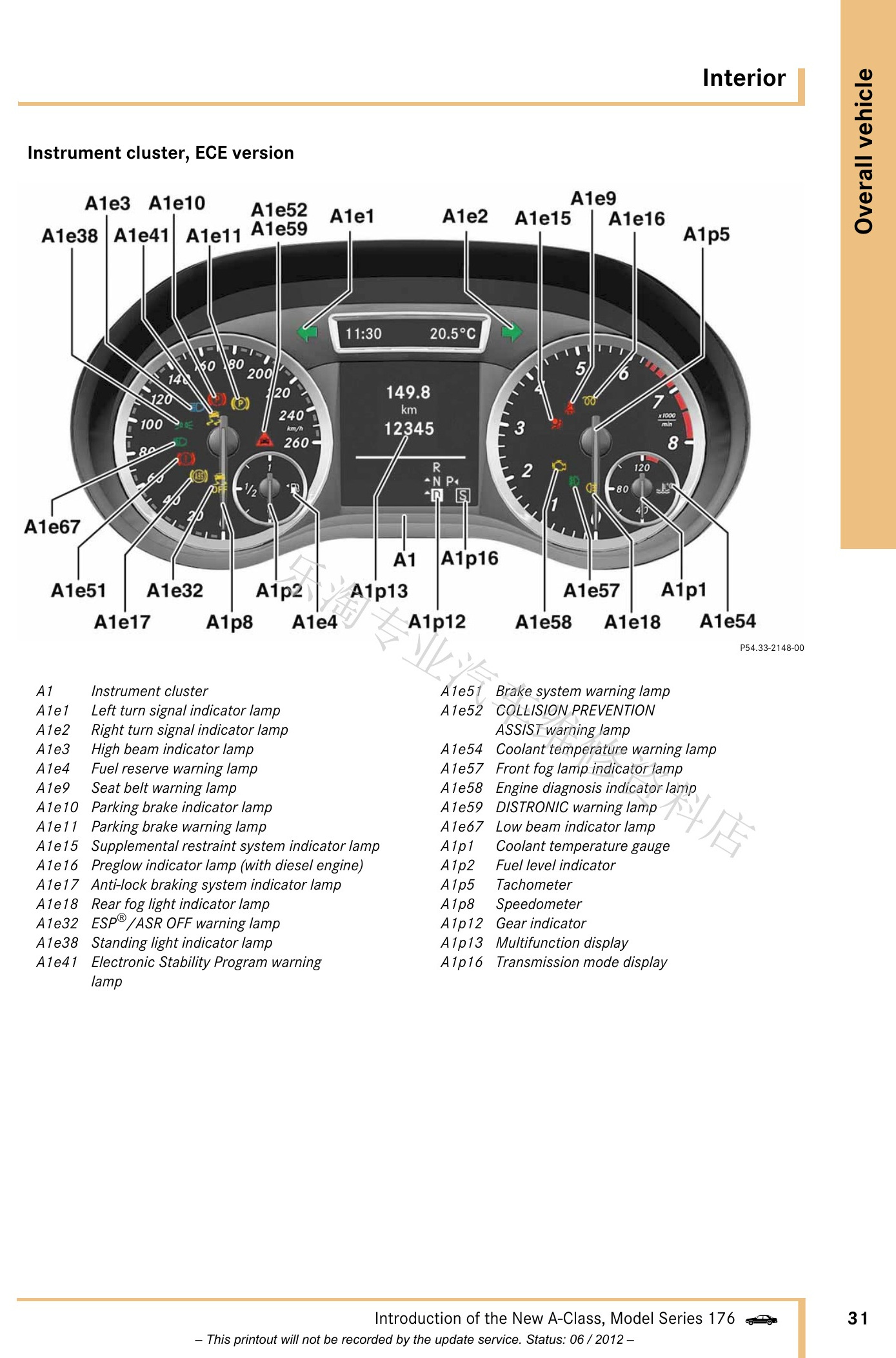

W176 A级维修介绍手册原第31页。

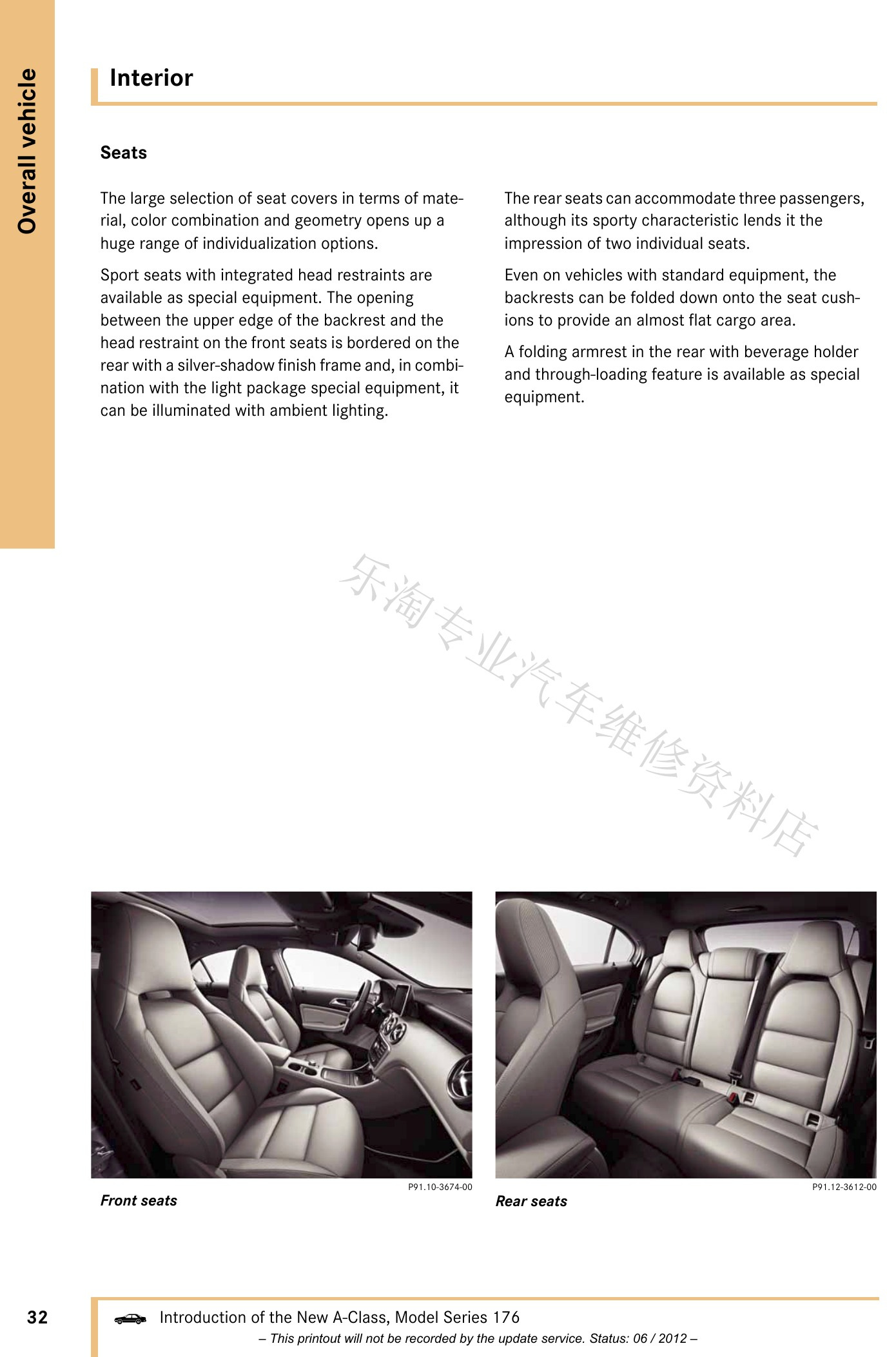

W176 A级维修介绍手册原第32页。

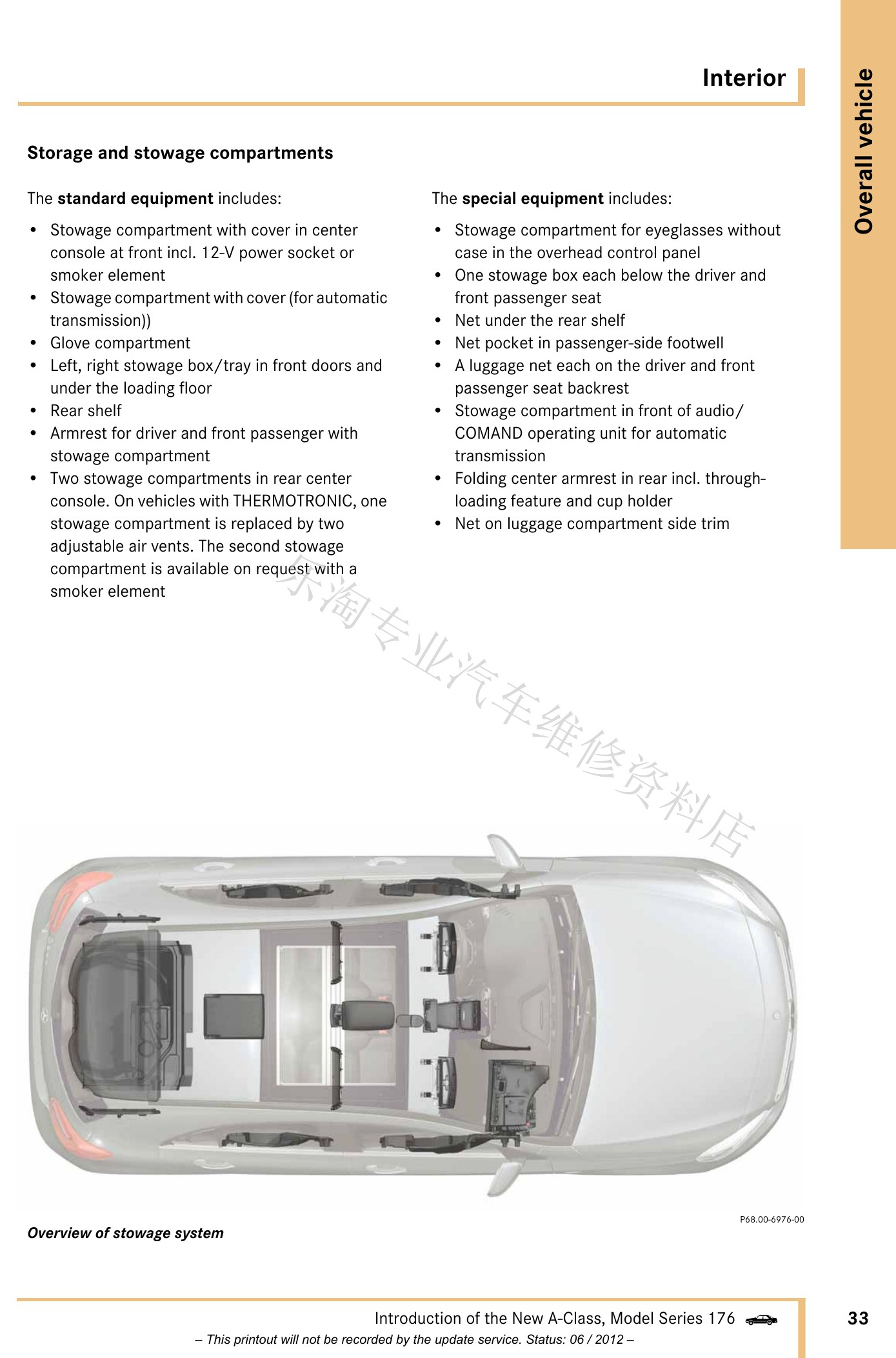

W176 A级维修介绍手册原第33页。

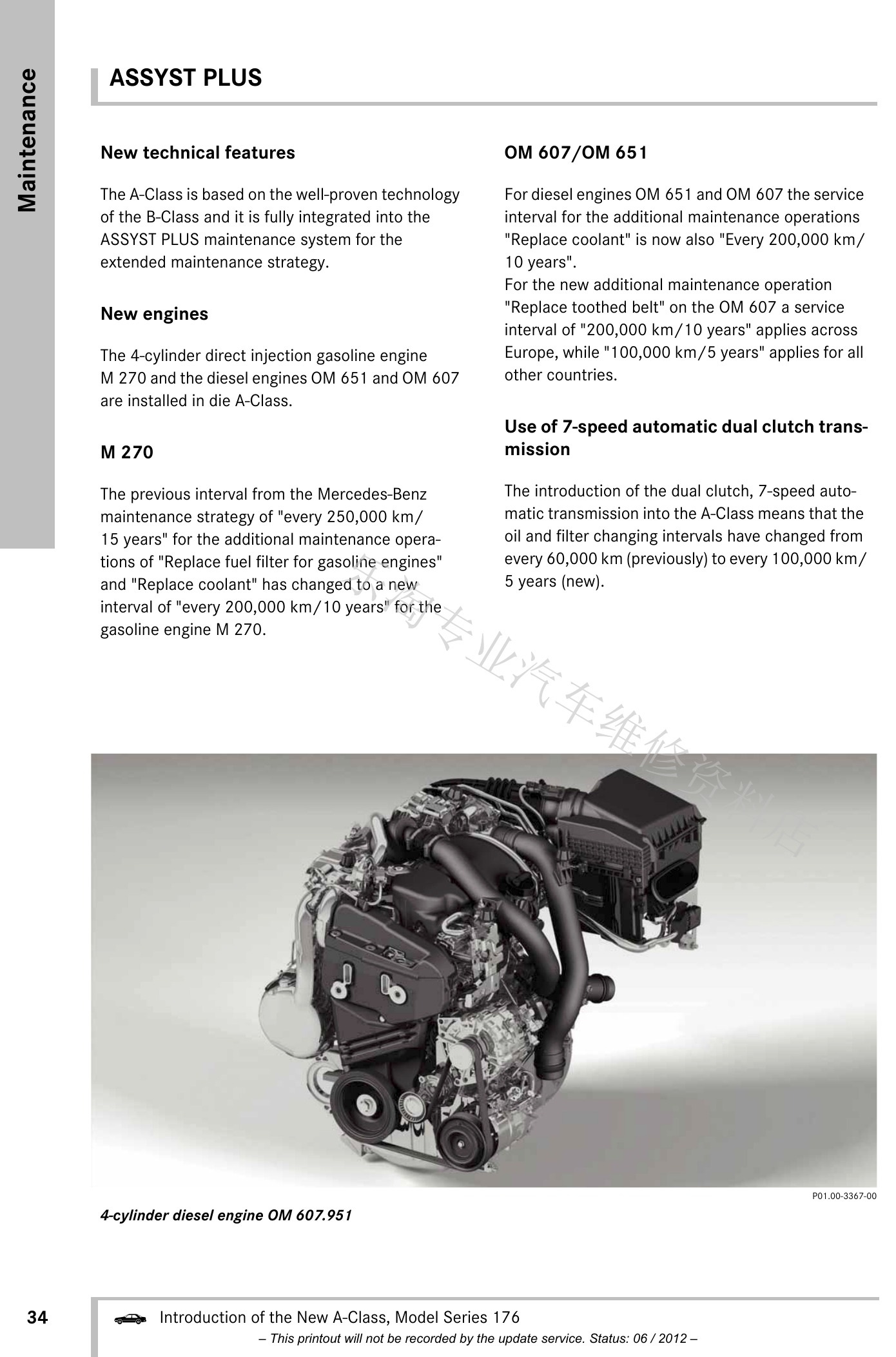

W176 A级维修介绍手册原第34页。

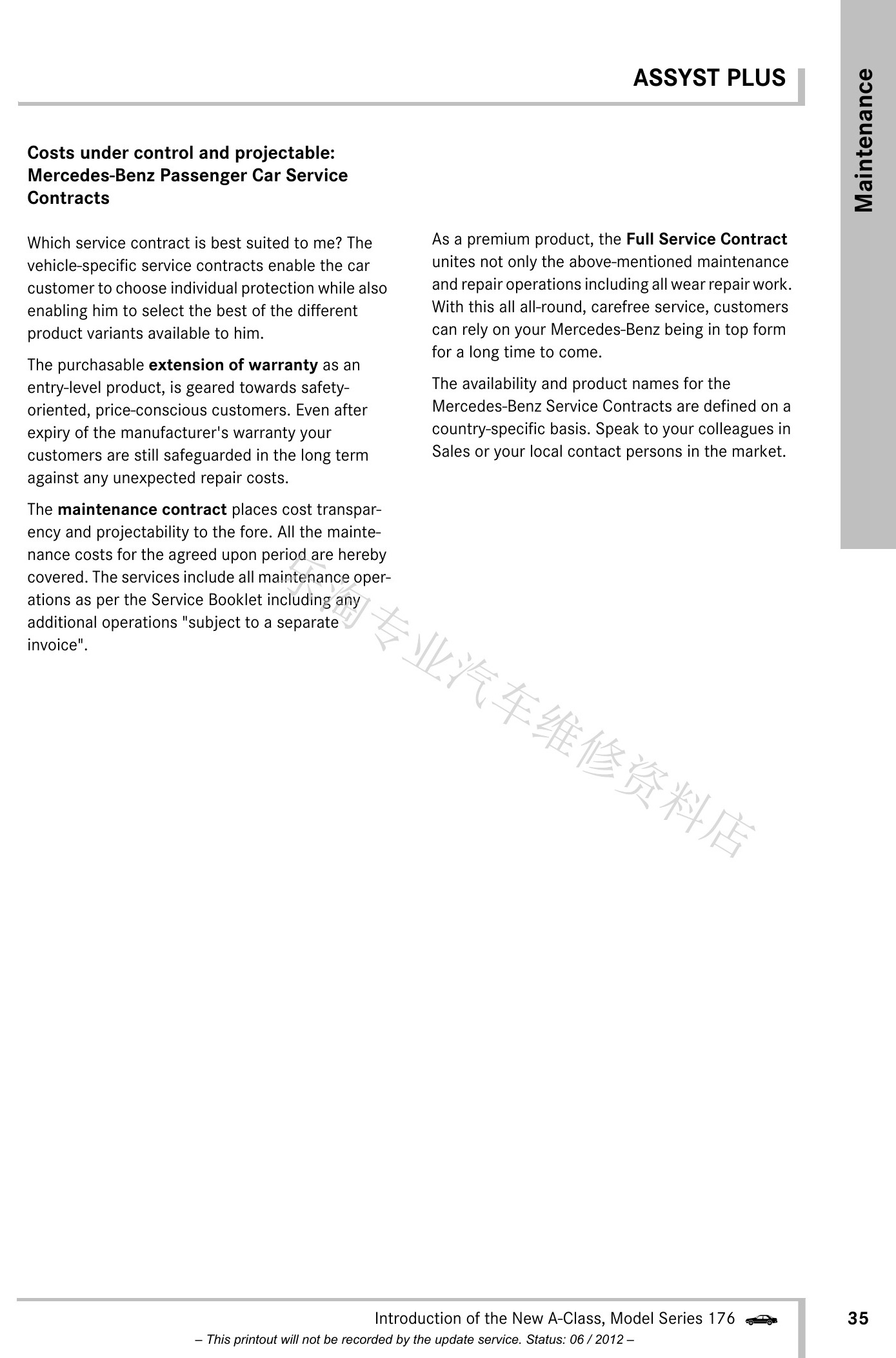

W176 A级维修介绍手册原第35页。

四、M270、OM651、OM607与变速箱

动力章节介绍汽油机M270、柴油机OM651和OM607、排气与燃油系统，并保留FSG 310手动变速箱及7G-DCT双离合器变速箱内容。

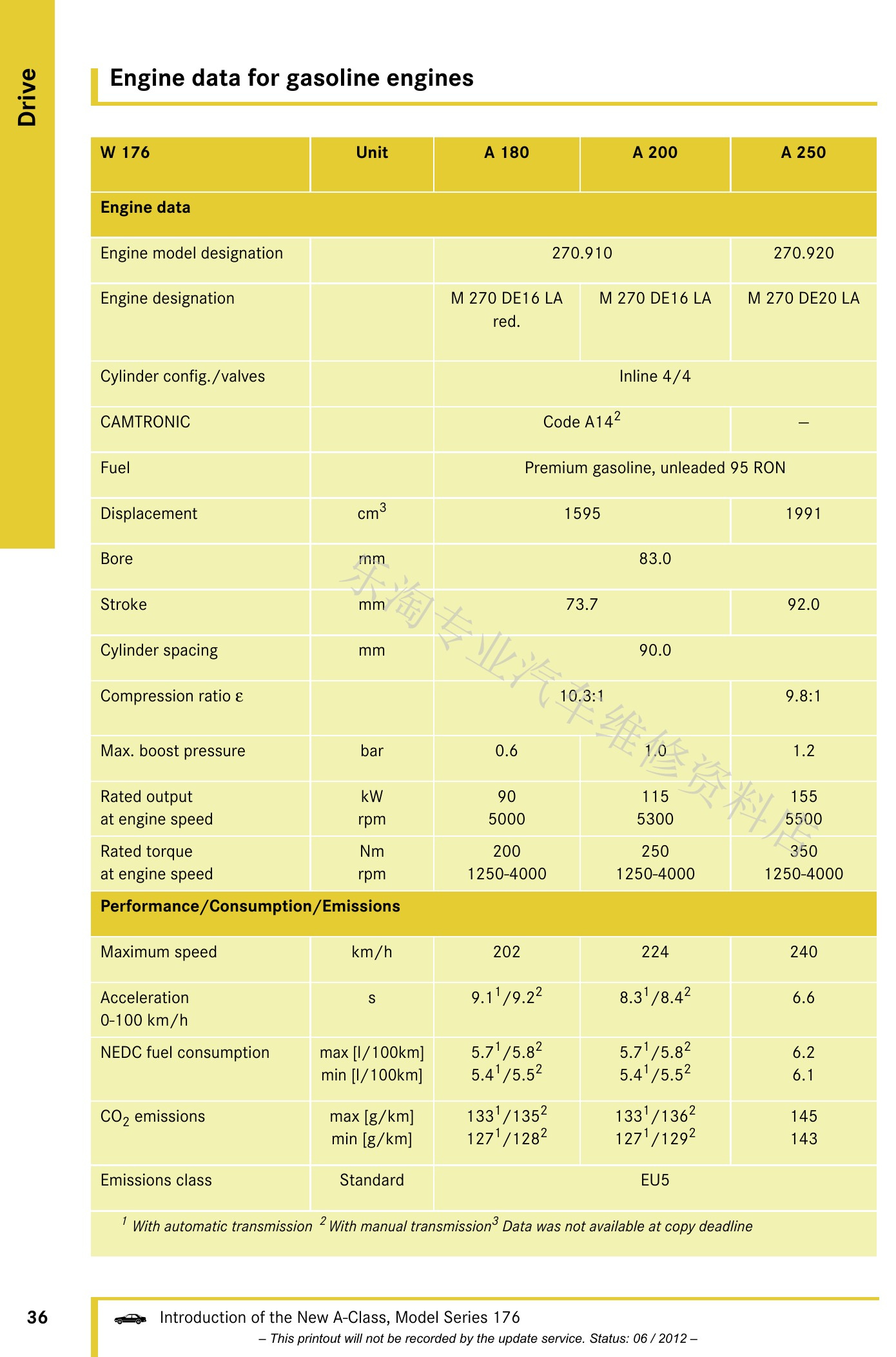

W176 A级维修介绍手册原第36页。

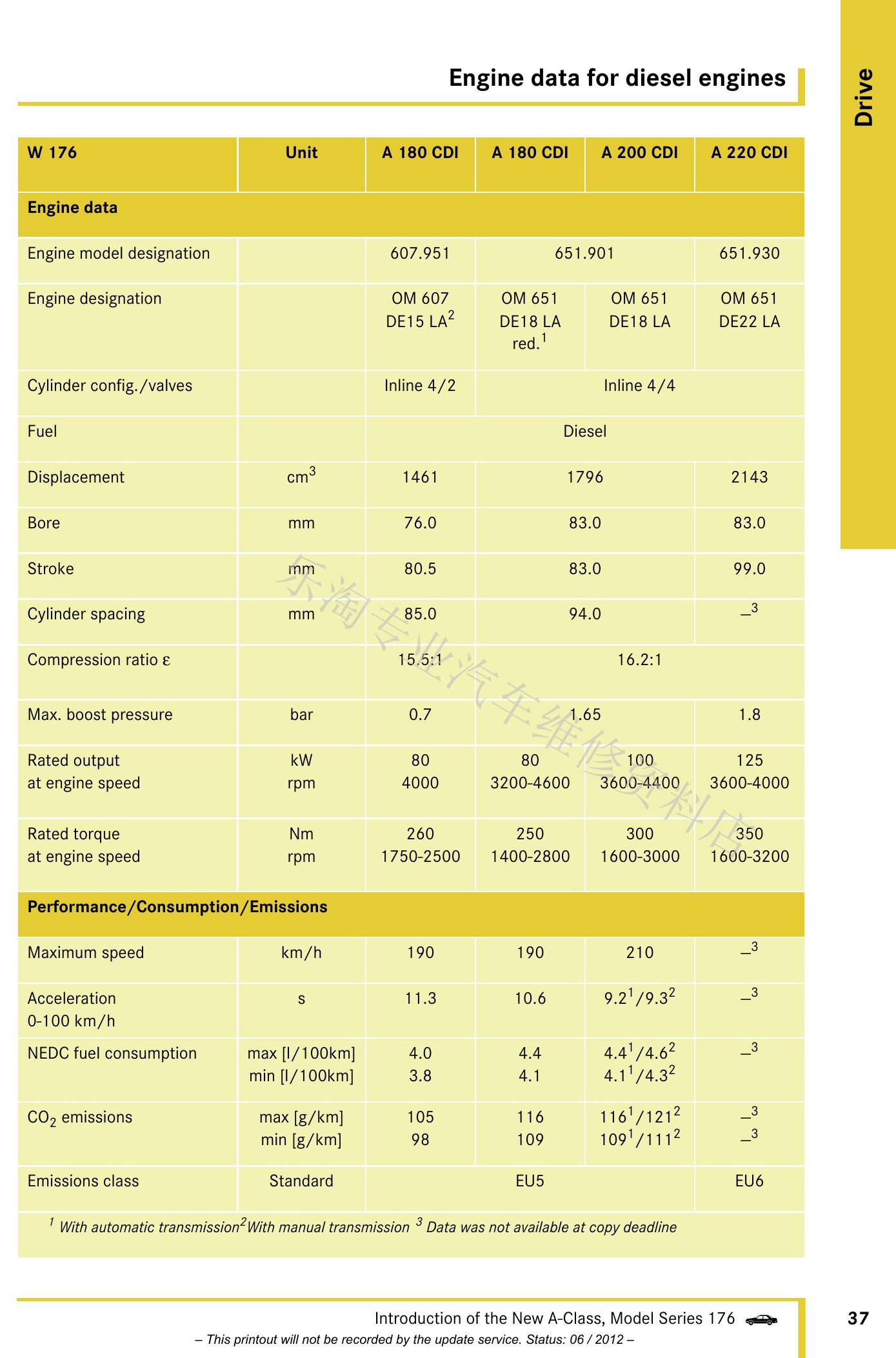

W176 A级维修介绍手册原第37页。

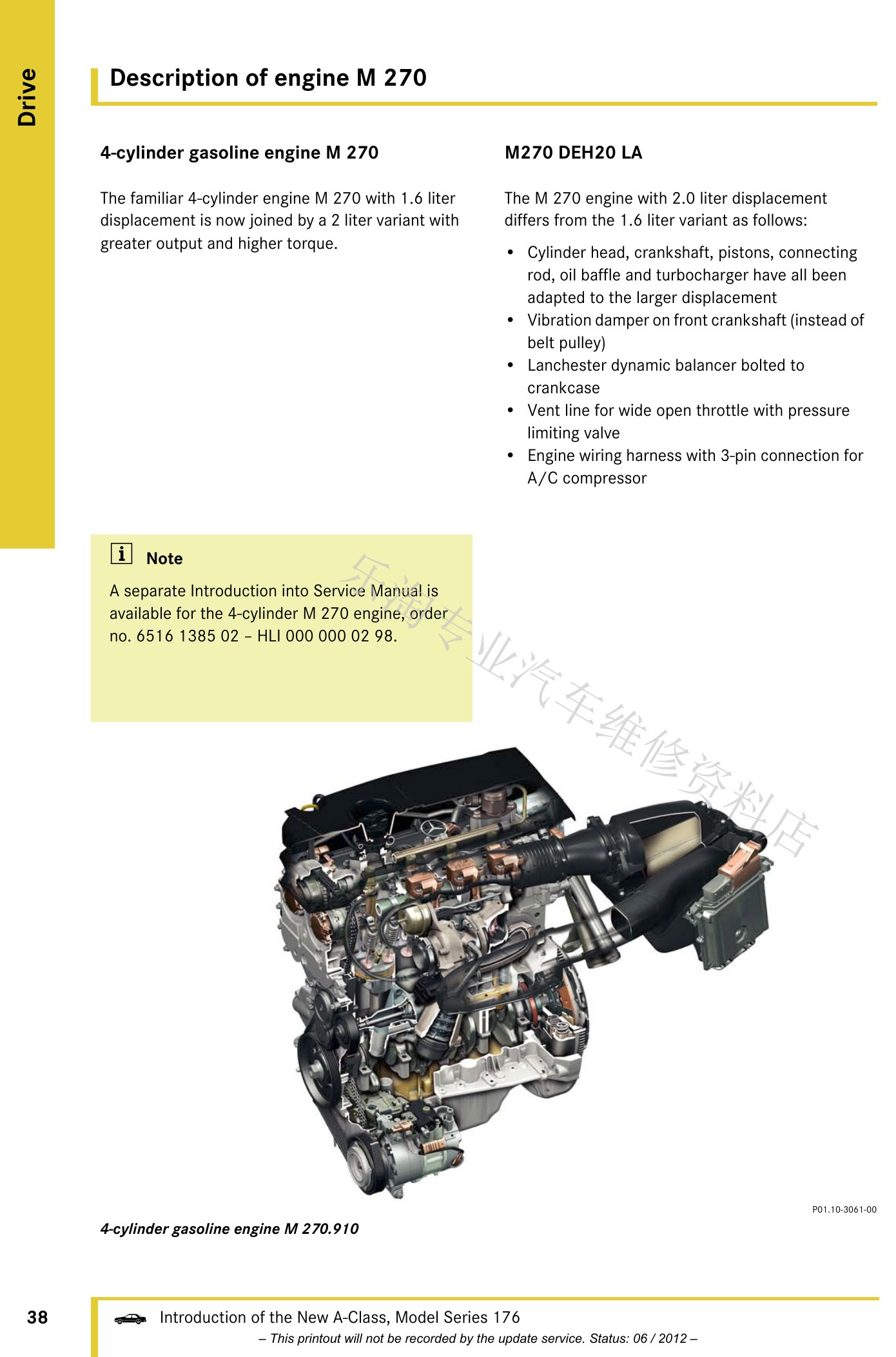

W176 A级维修介绍手册原第38页。

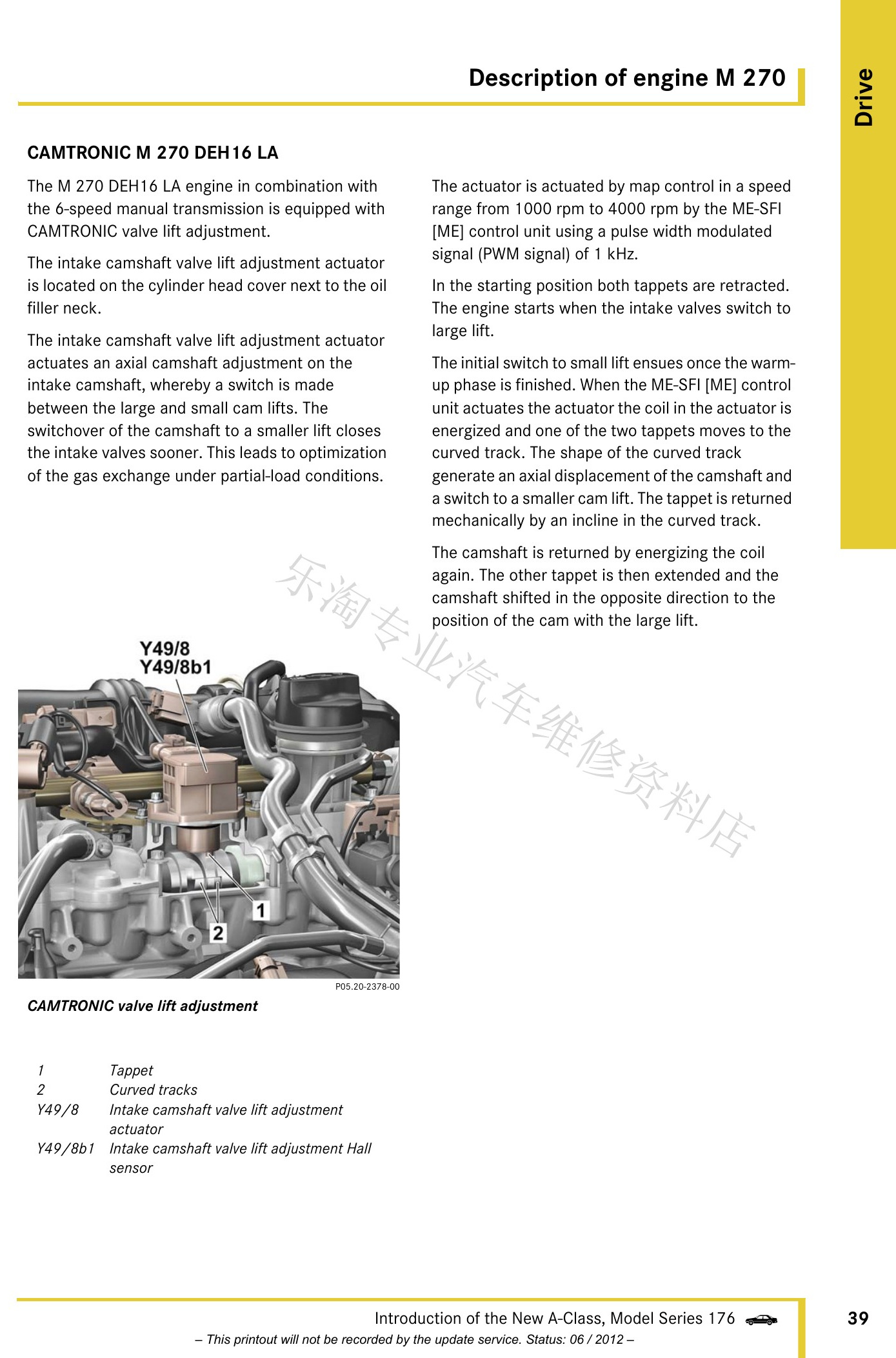

W176 A级维修介绍手册原第39页。

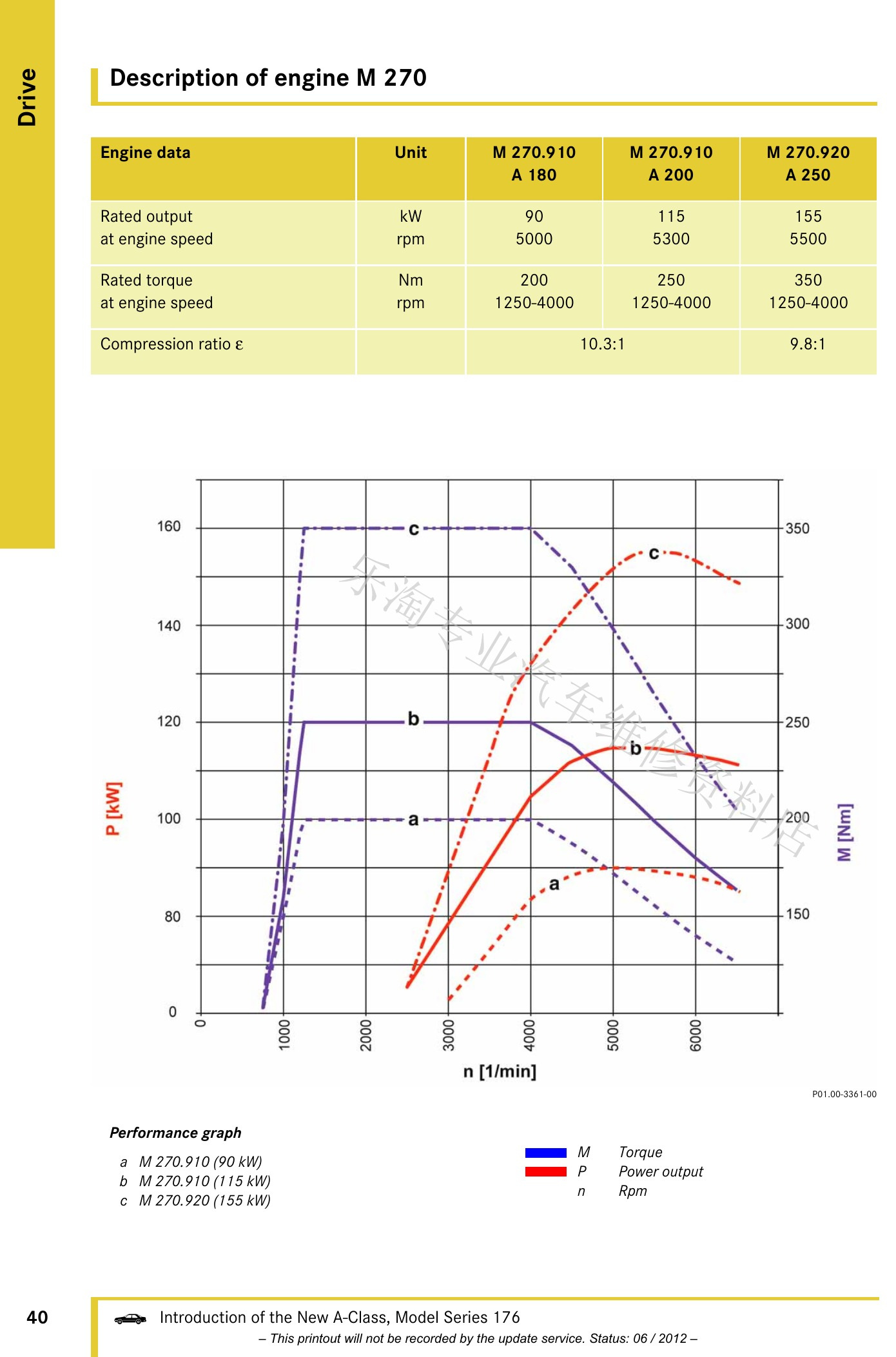

W176 A级维修介绍手册原第40页。
W176 A级维修介绍手册原第41页。

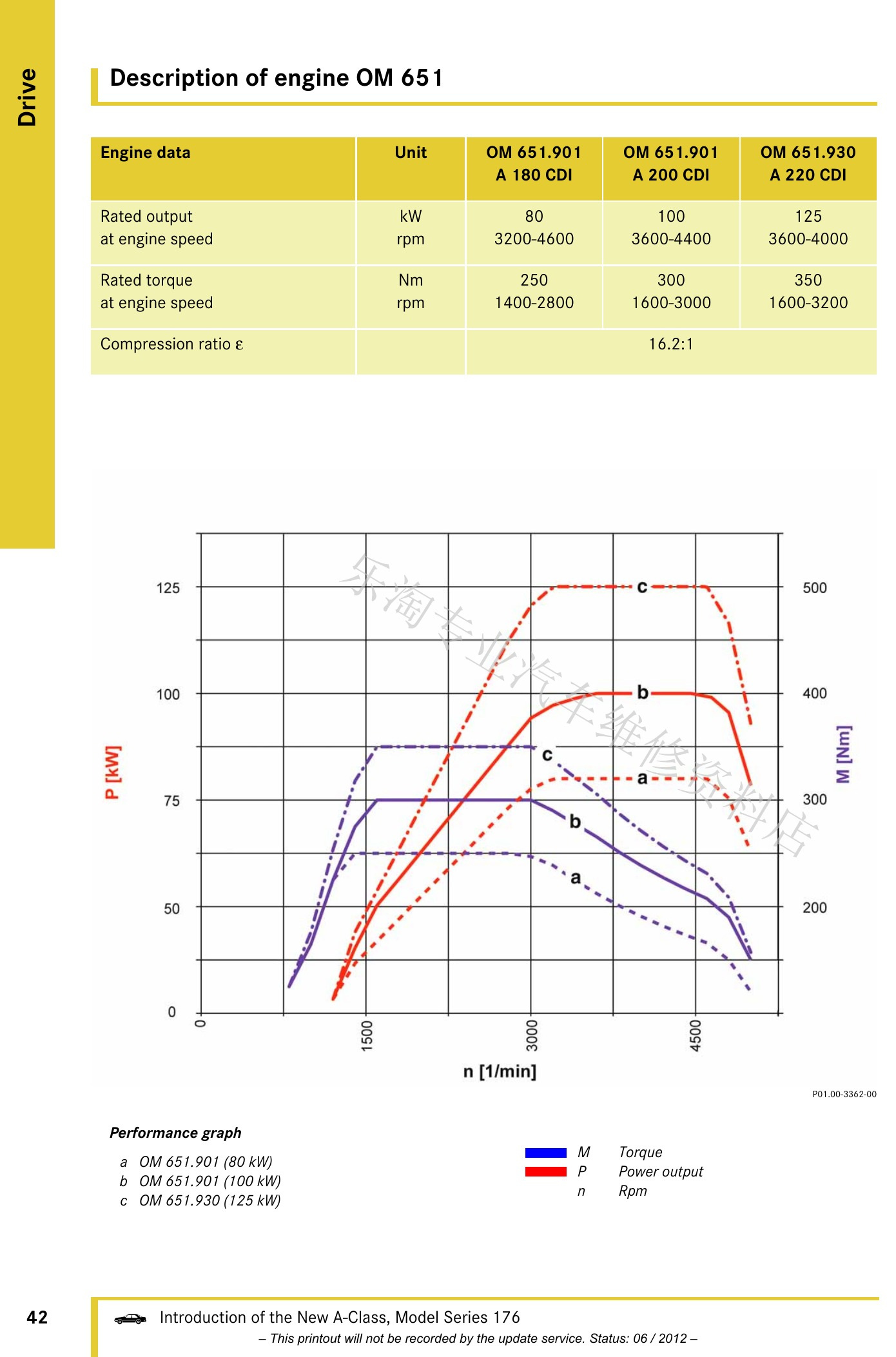

W176 A级维修介绍手册原第42页。

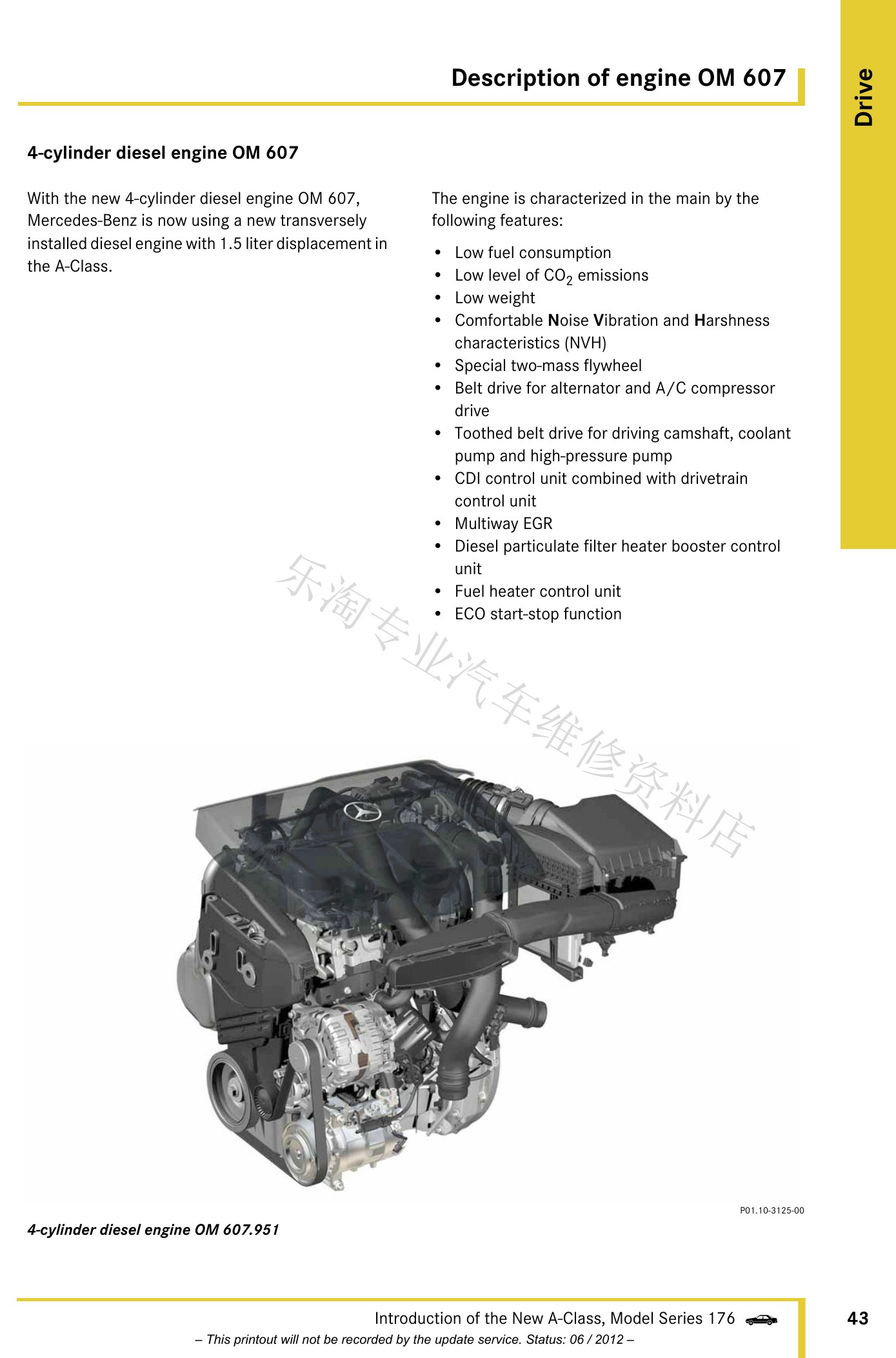

W176 A级维修介绍手册原第43页。

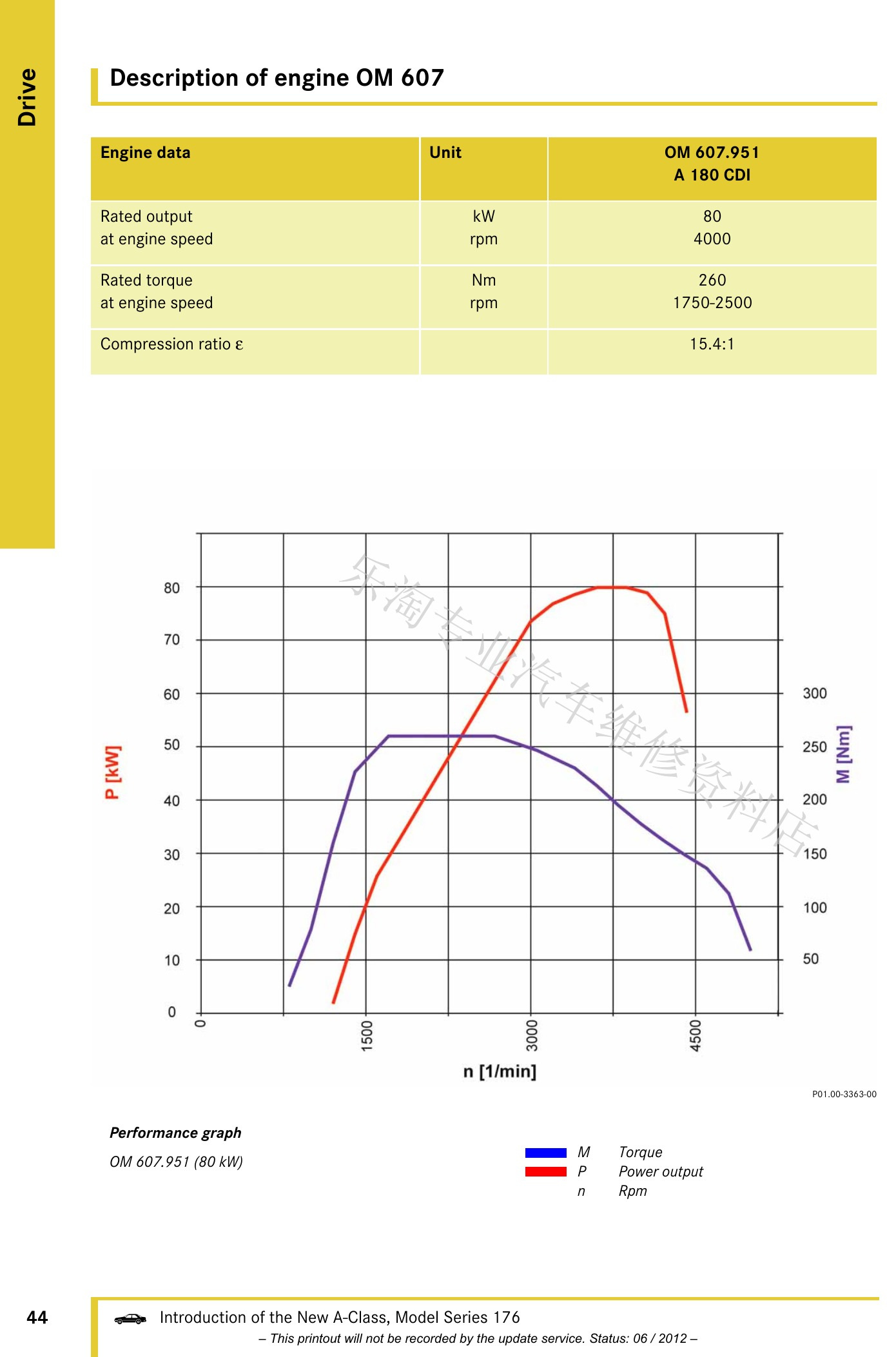

W176 A级维修介绍手册原第44页。

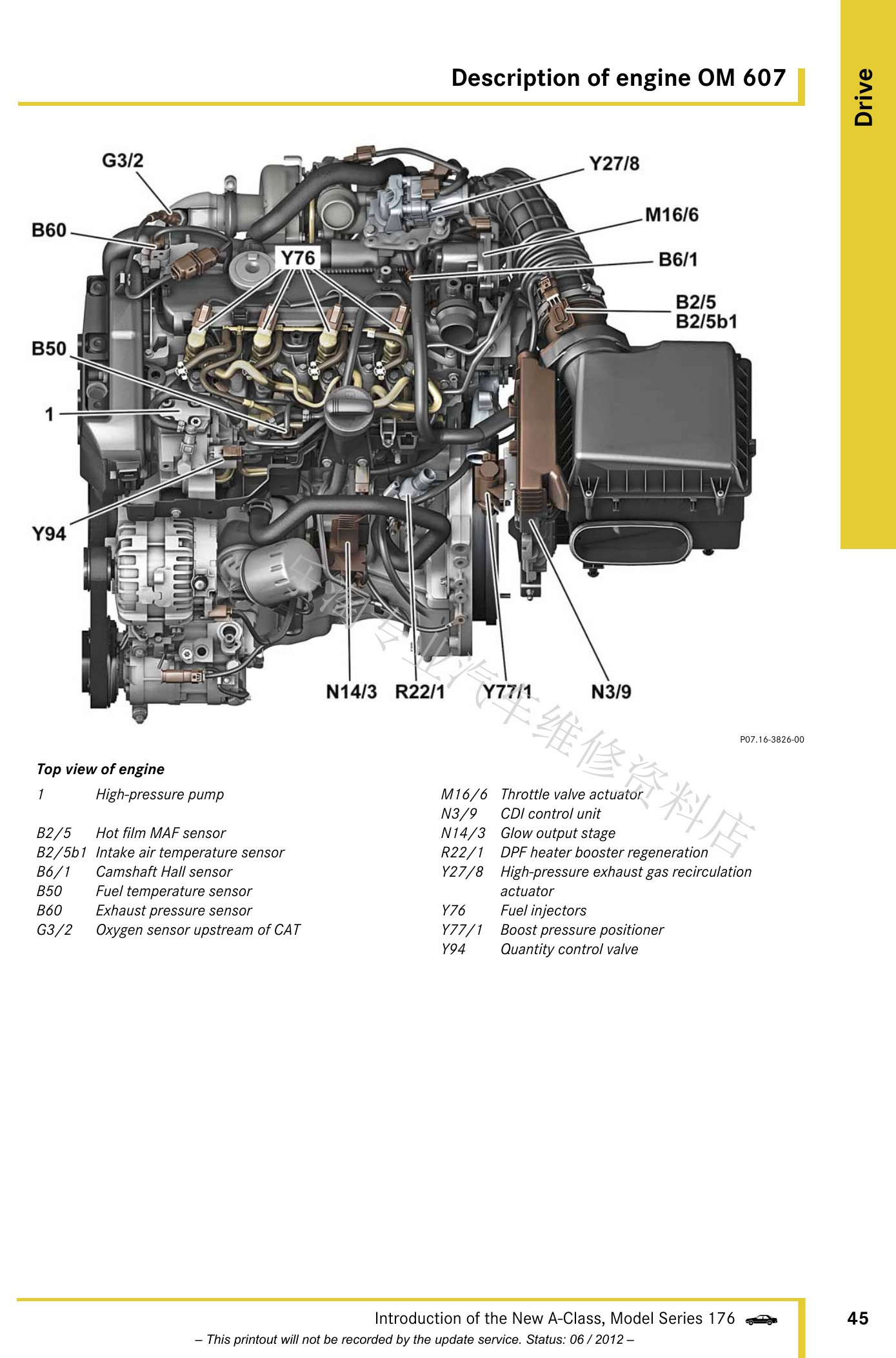

W176 A级维修介绍手册原第45页。

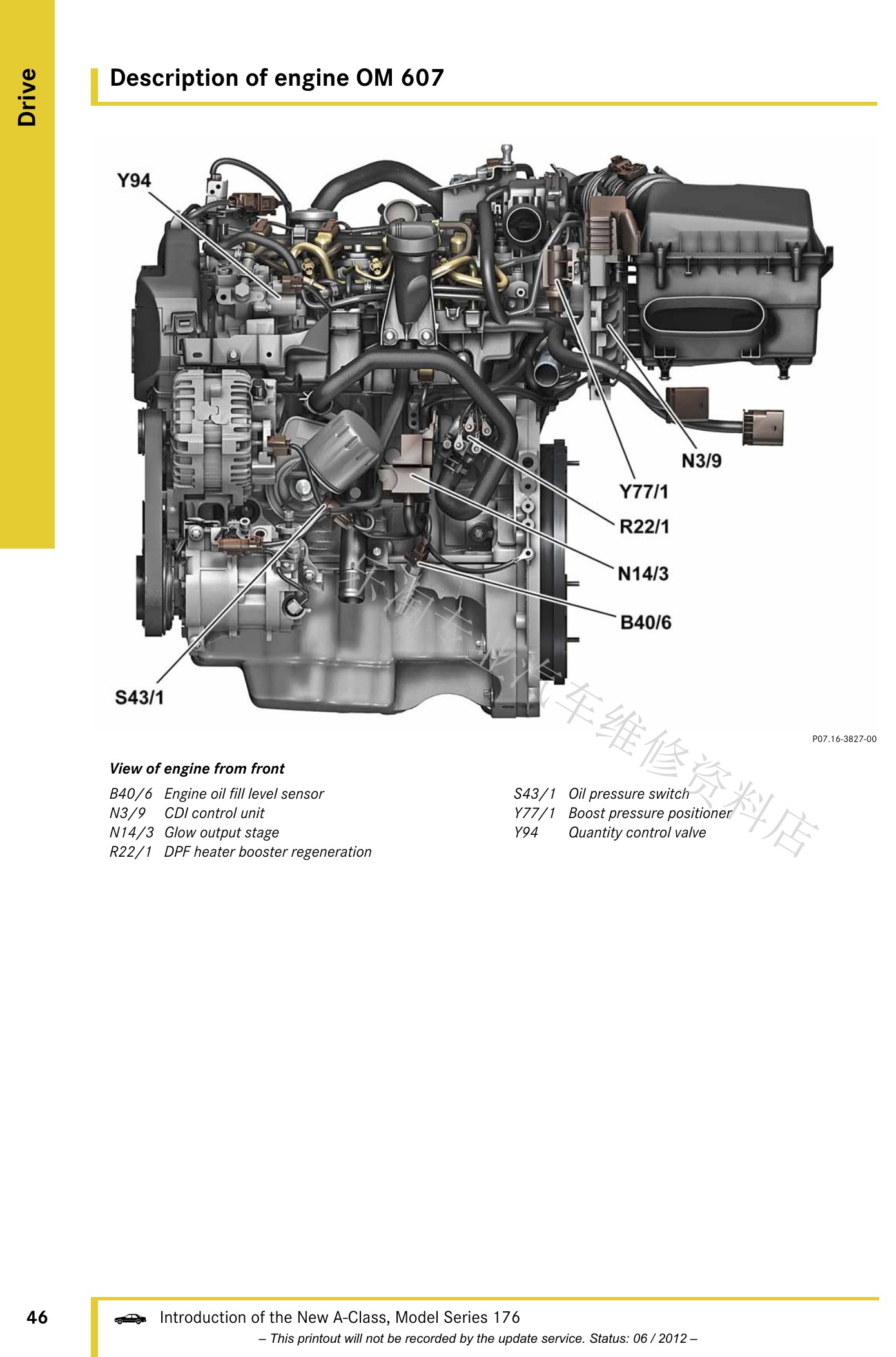

W176 A级维修介绍手册原第46页。
W176 A级维修介绍手册原第47页。
W176 A级维修介绍手册原第48页。

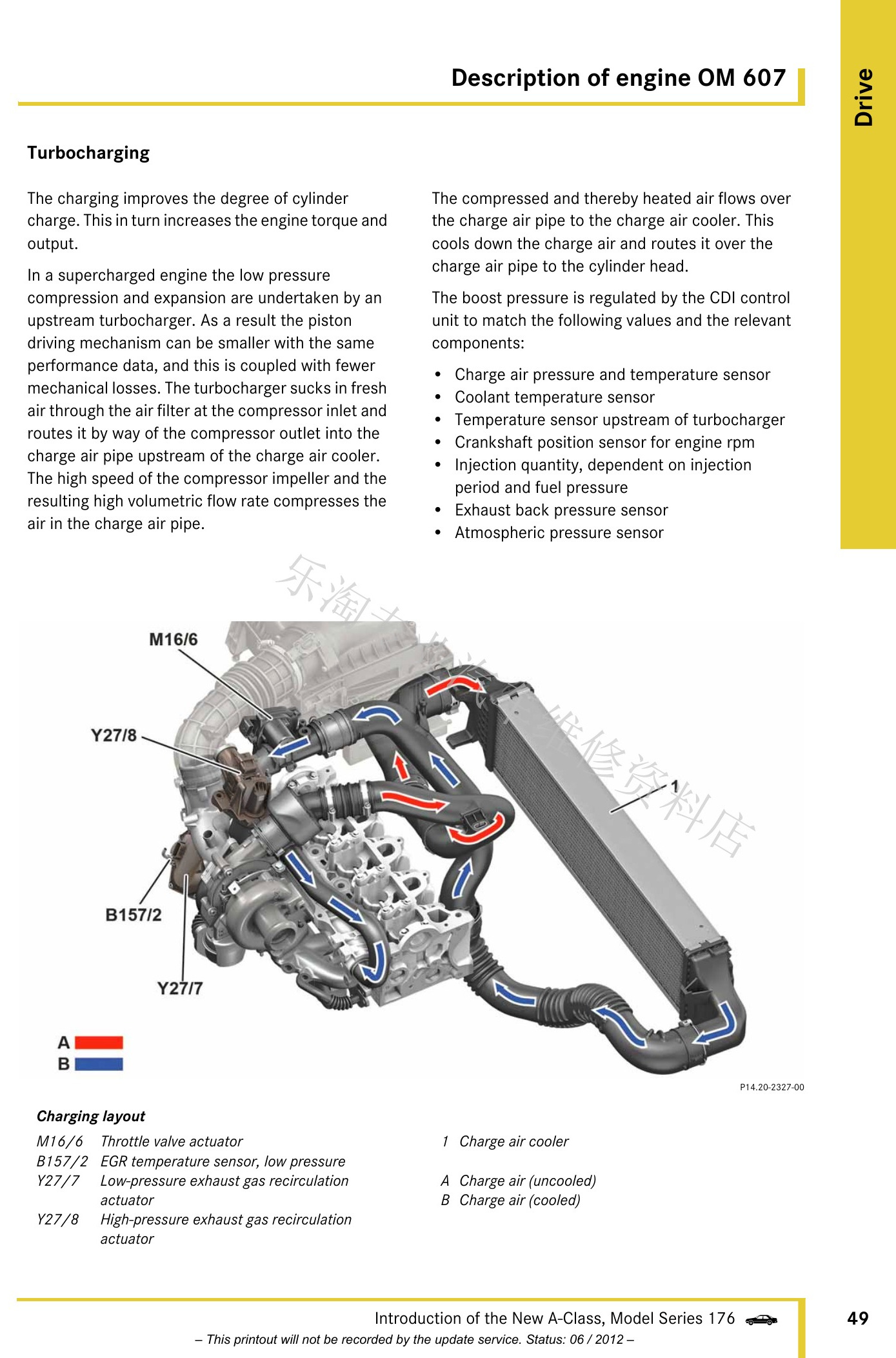

W176 A级维修介绍手册原第49页。
W176 A级维修介绍手册原第50页。

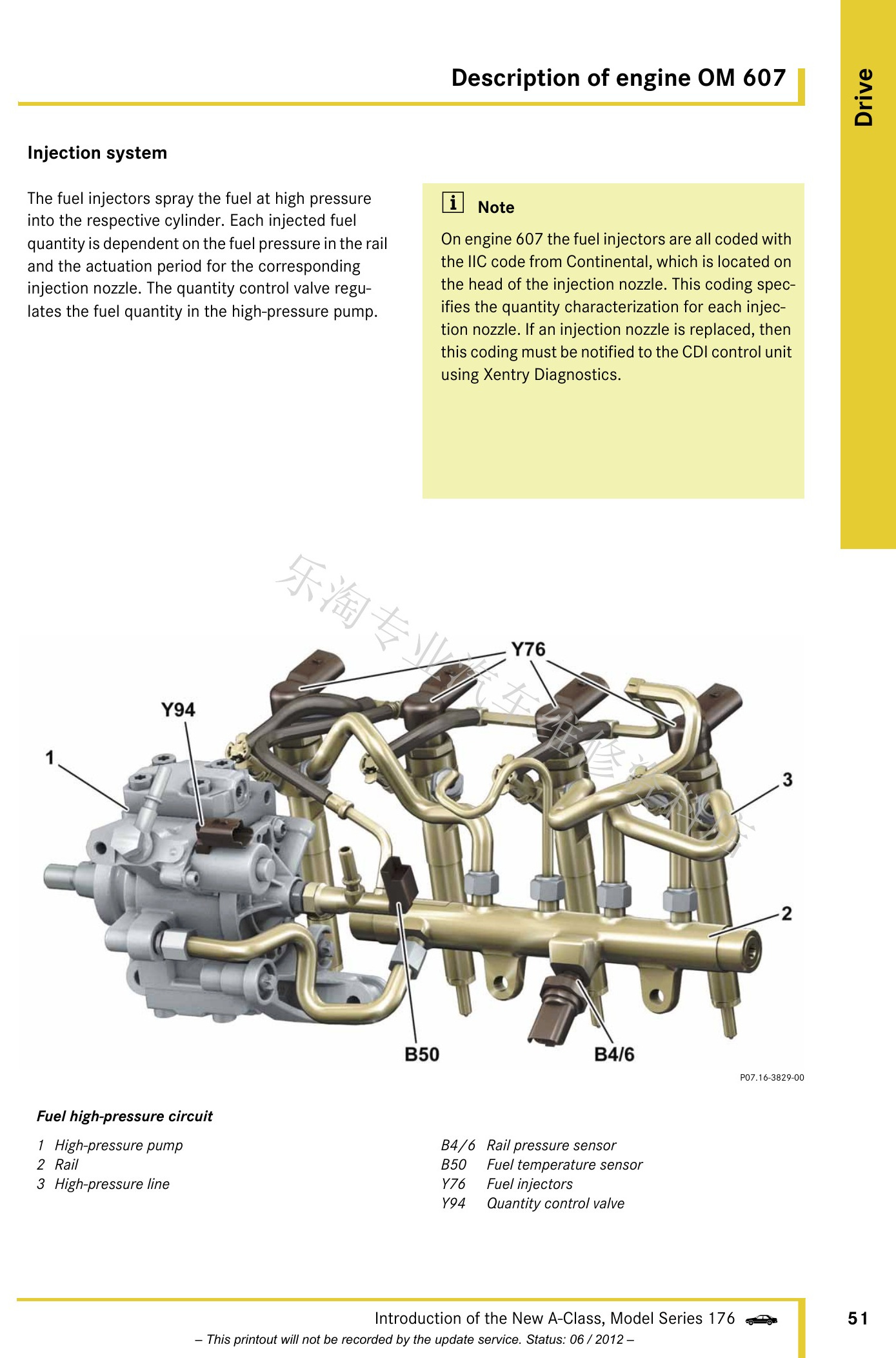

W176 A级维修介绍手册原第51页。
W176 A级维修介绍手册原第52页。

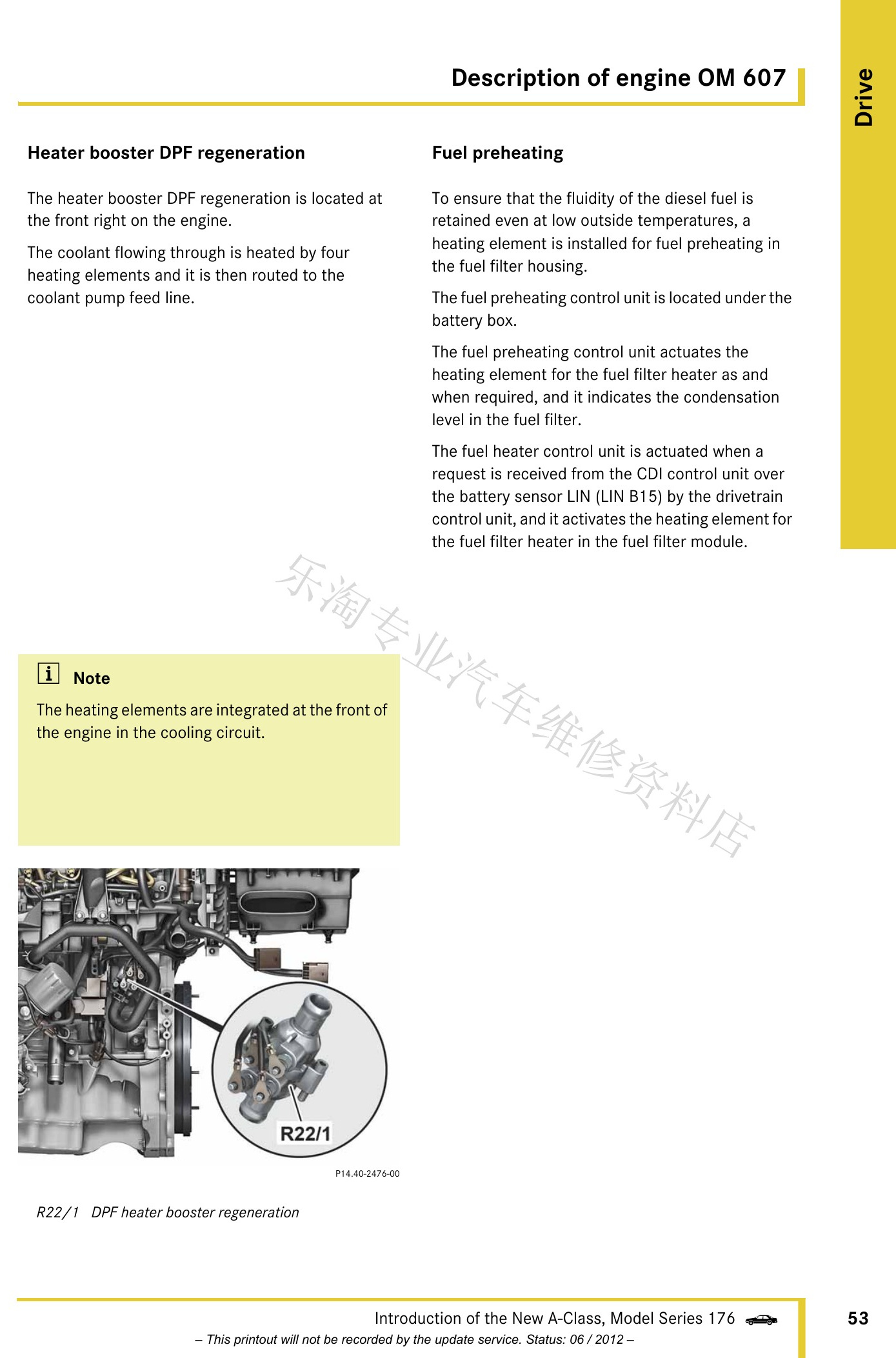

W176 A级维修介绍手册原第53页。

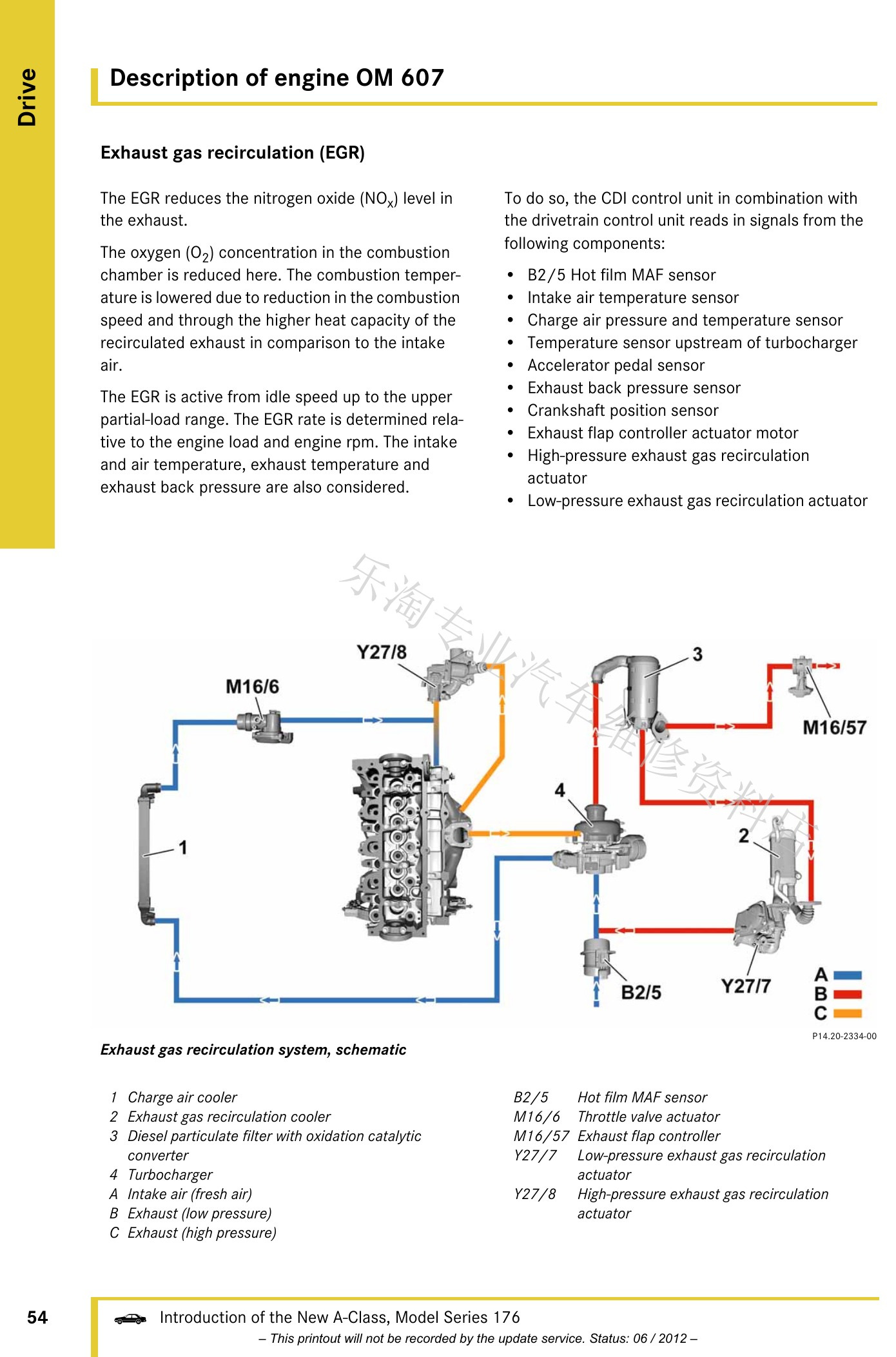

W176 A级维修介绍手册原第54页。

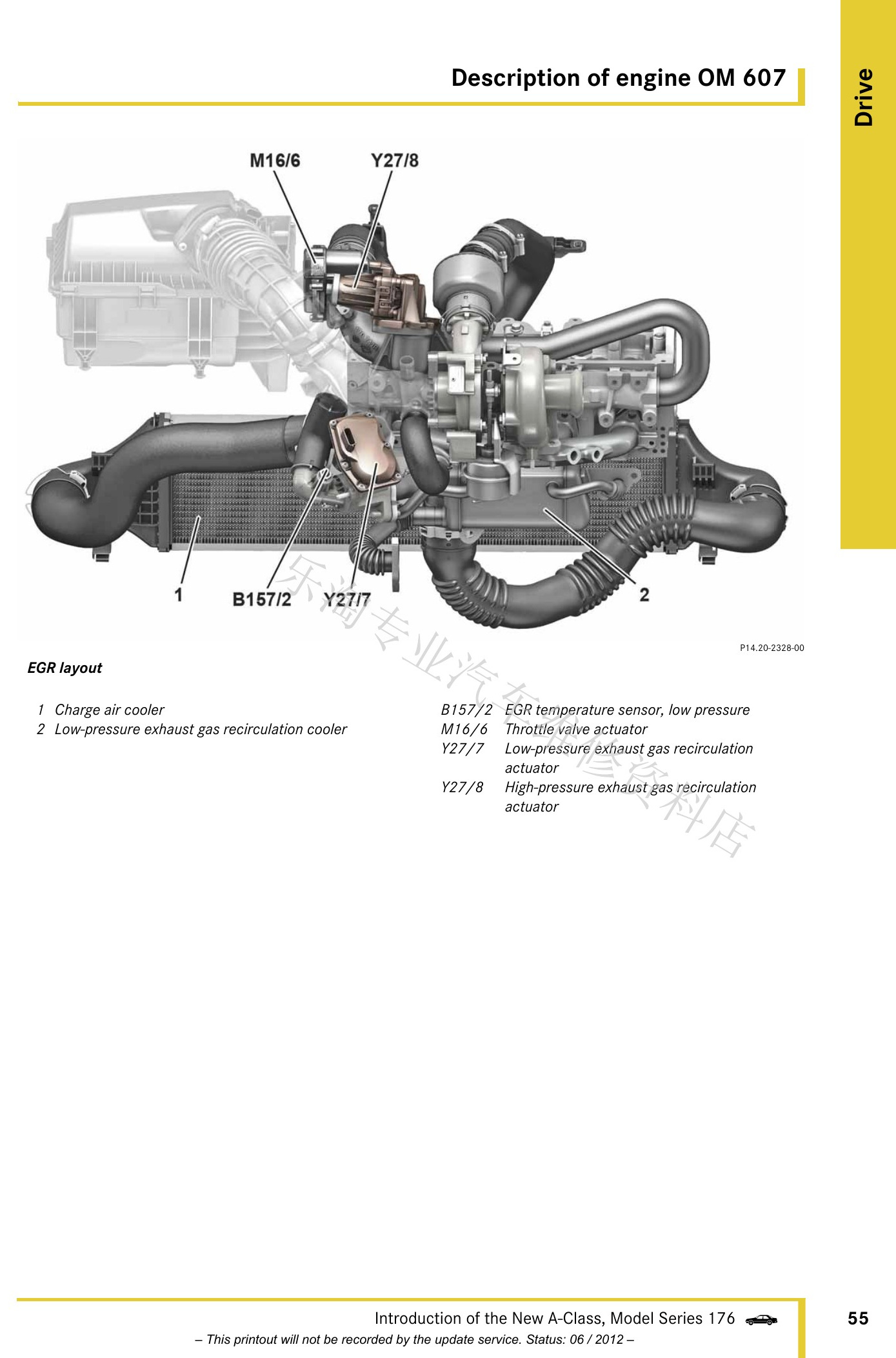

W176 A级维修介绍手册原第55页。
W176 A级维修介绍手册原第56页。

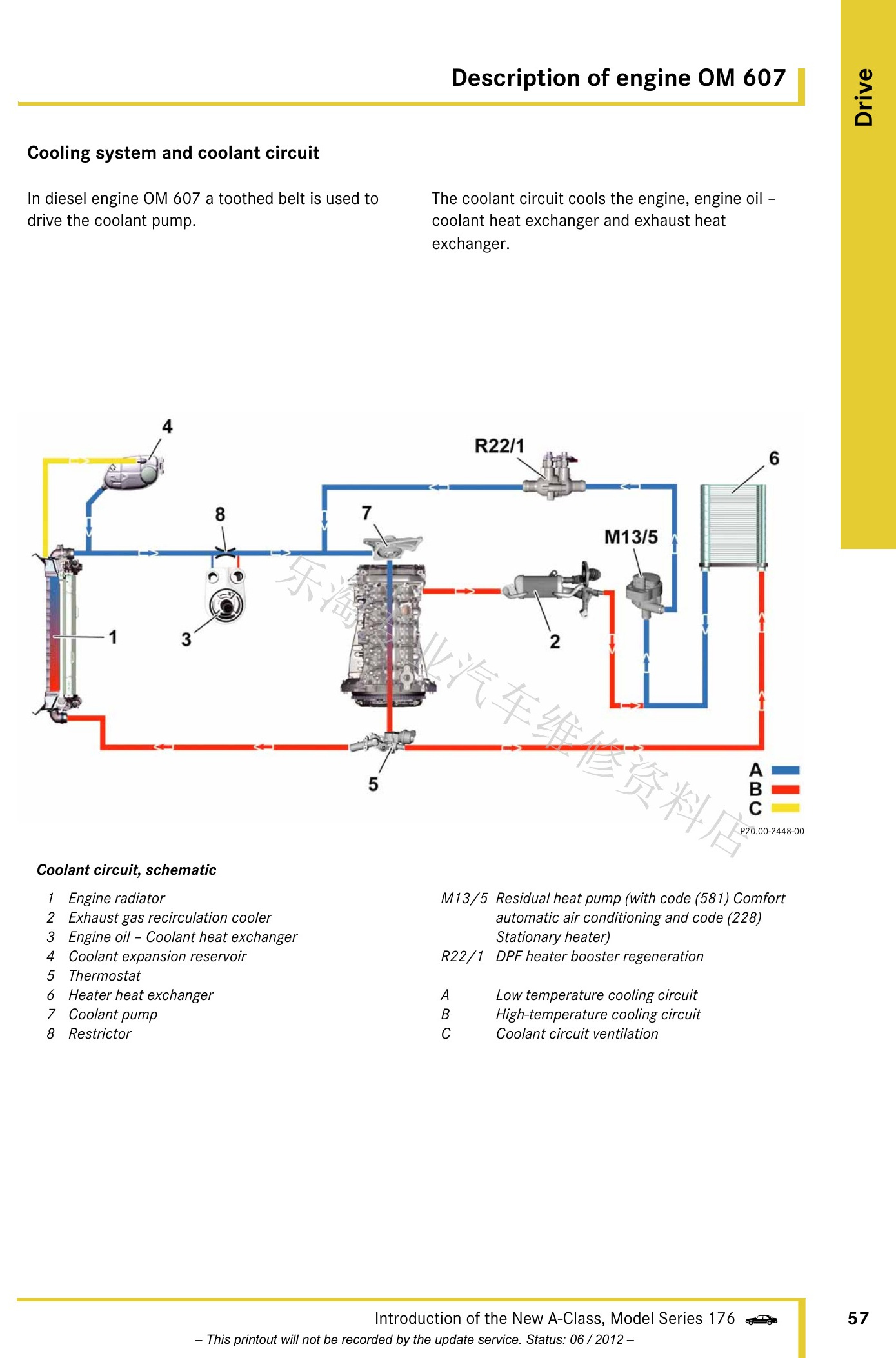

W176 A级维修介绍手册原第57页。

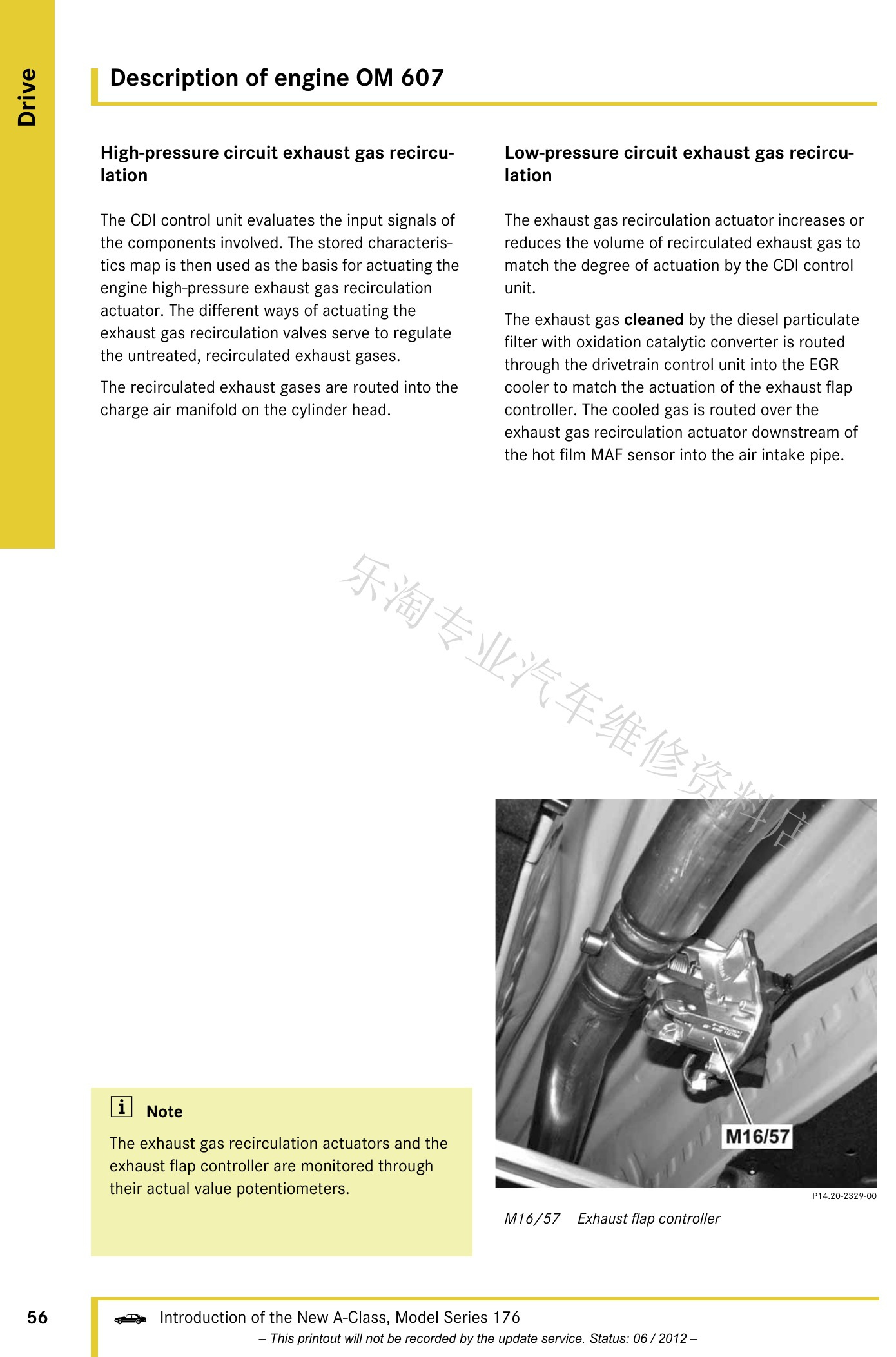

W176 A级维修介绍手册原第58页。

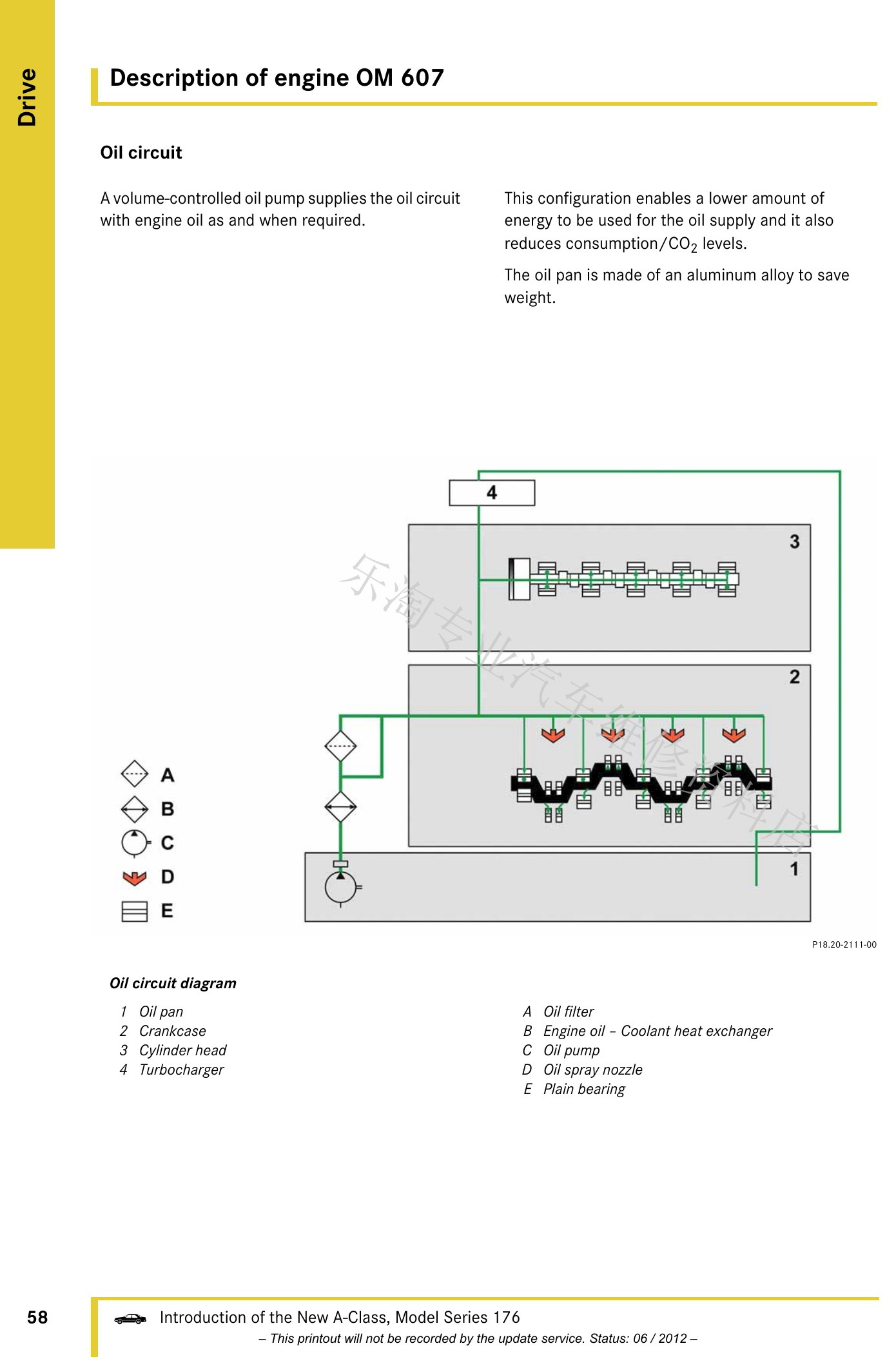

W176 A级维修介绍手册原第59页。

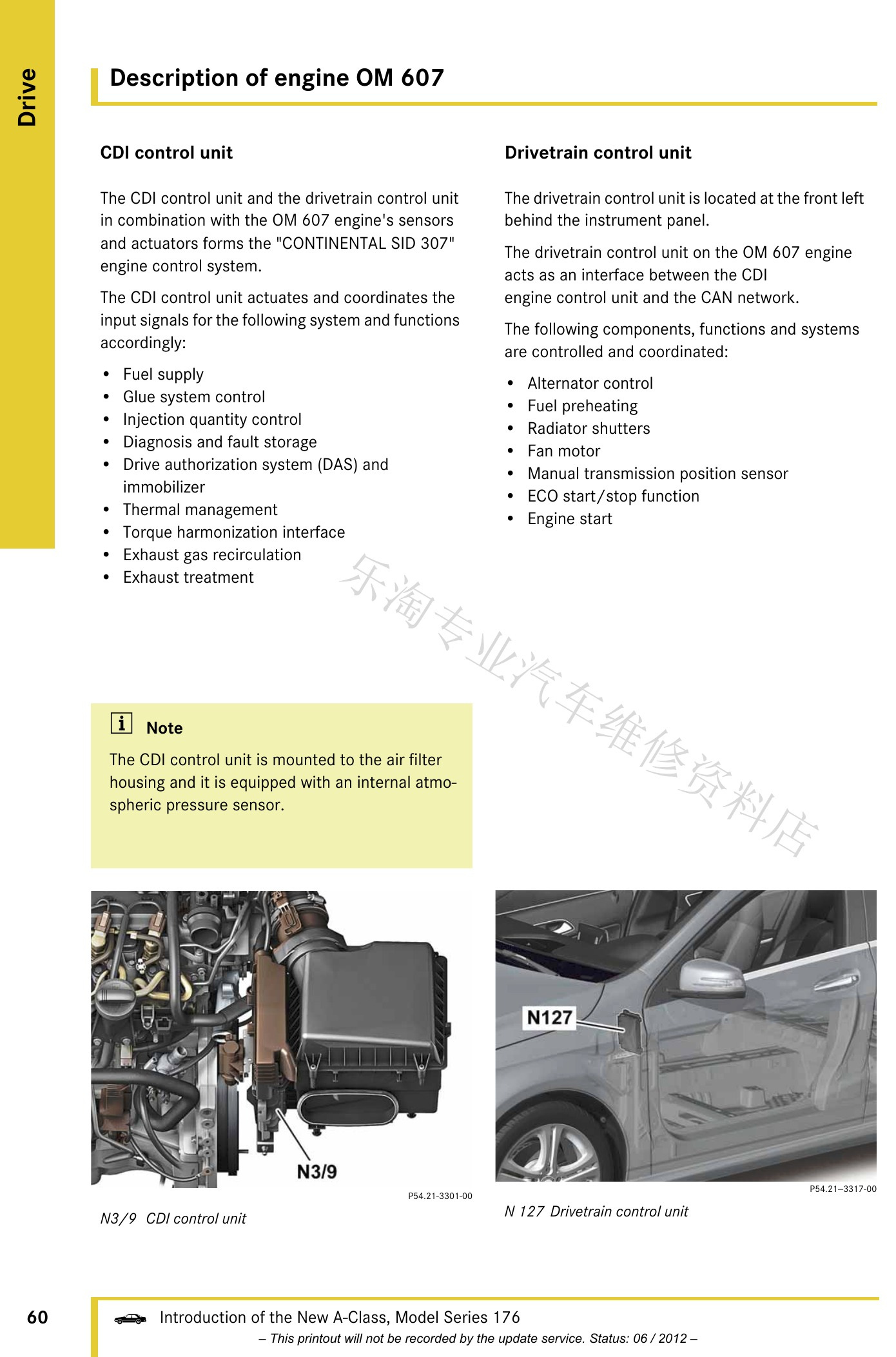

W176 A级维修介绍手册原第60页。

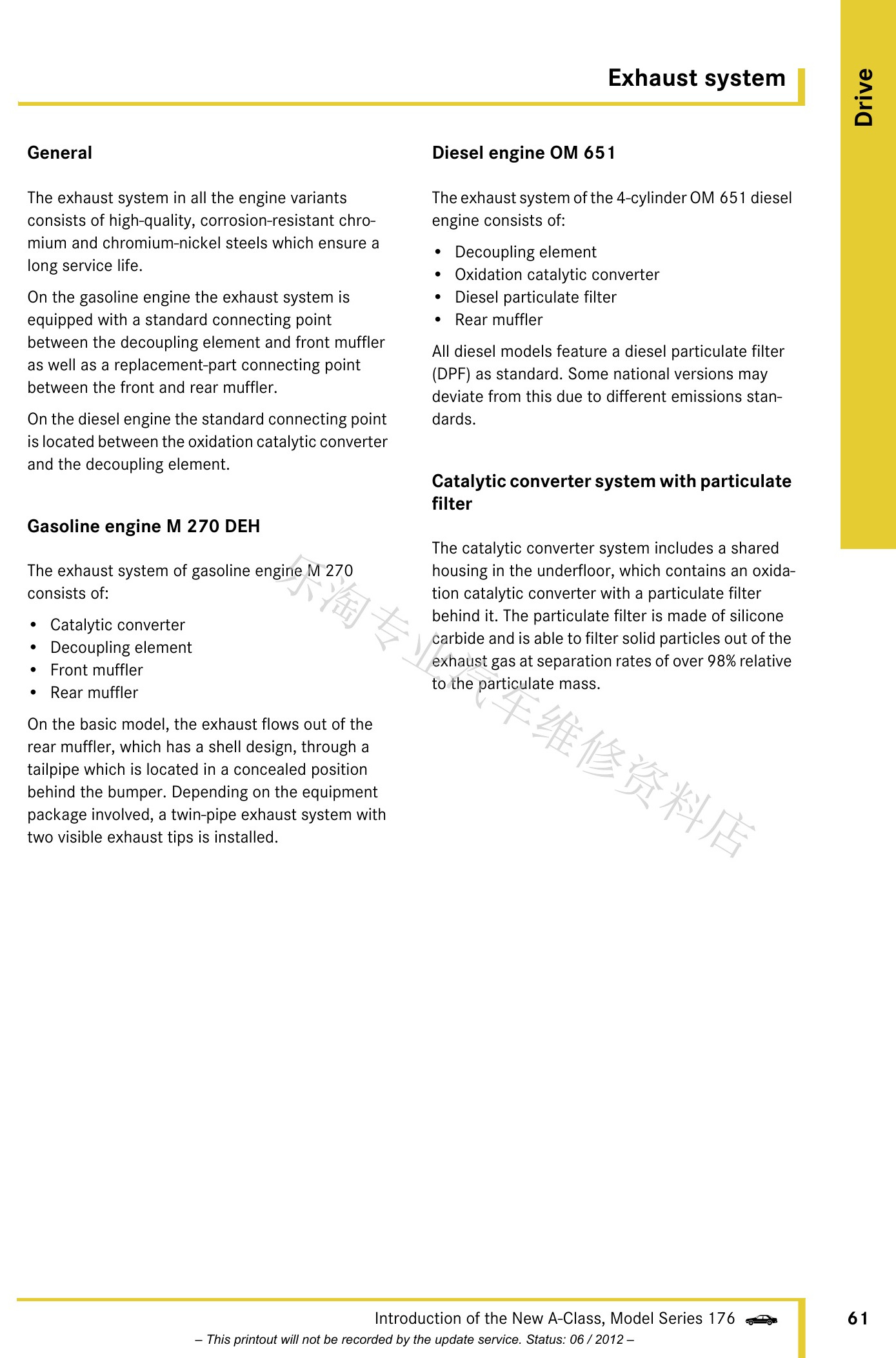

W176 A级维修介绍手册原第61页。

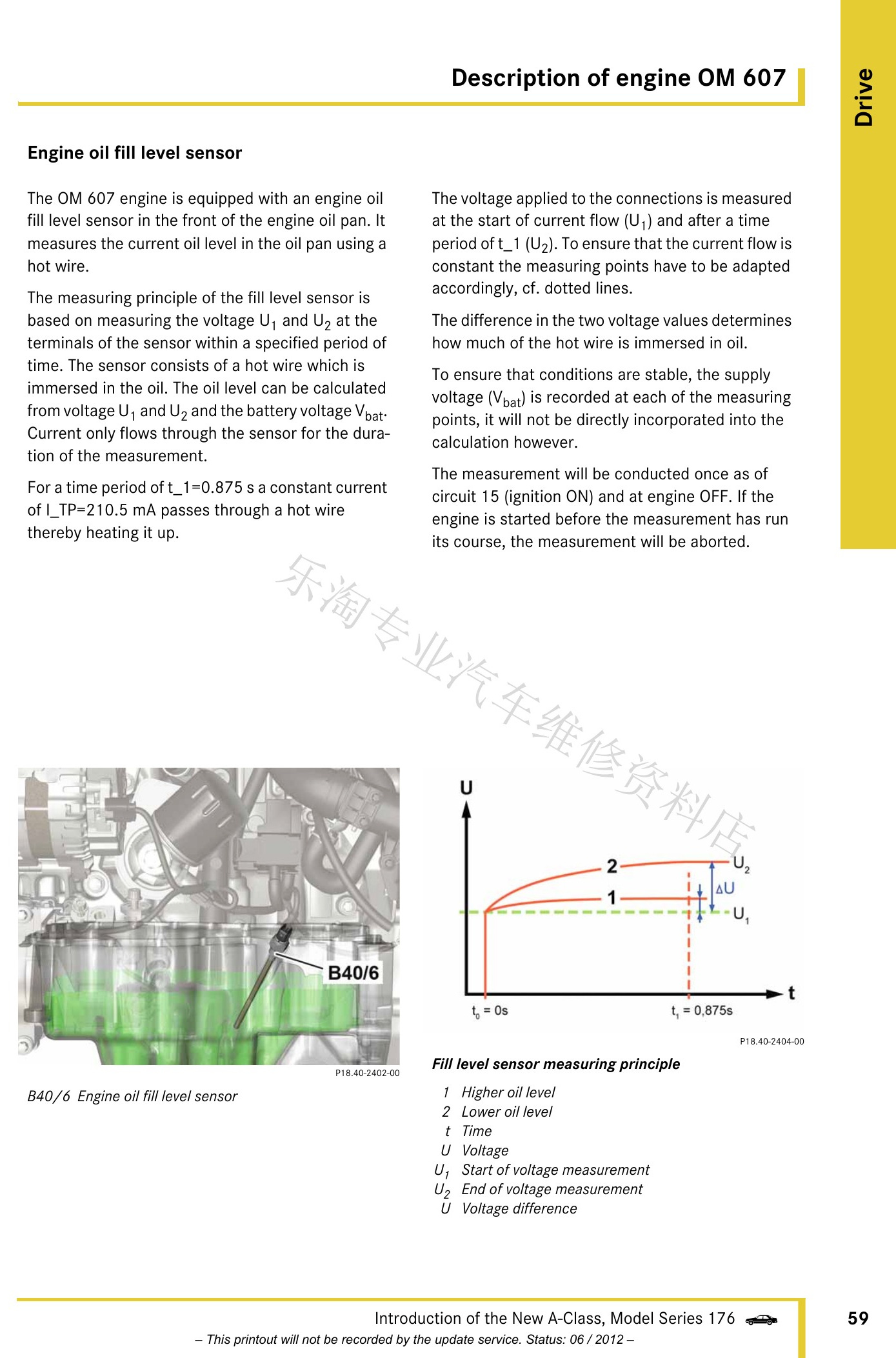

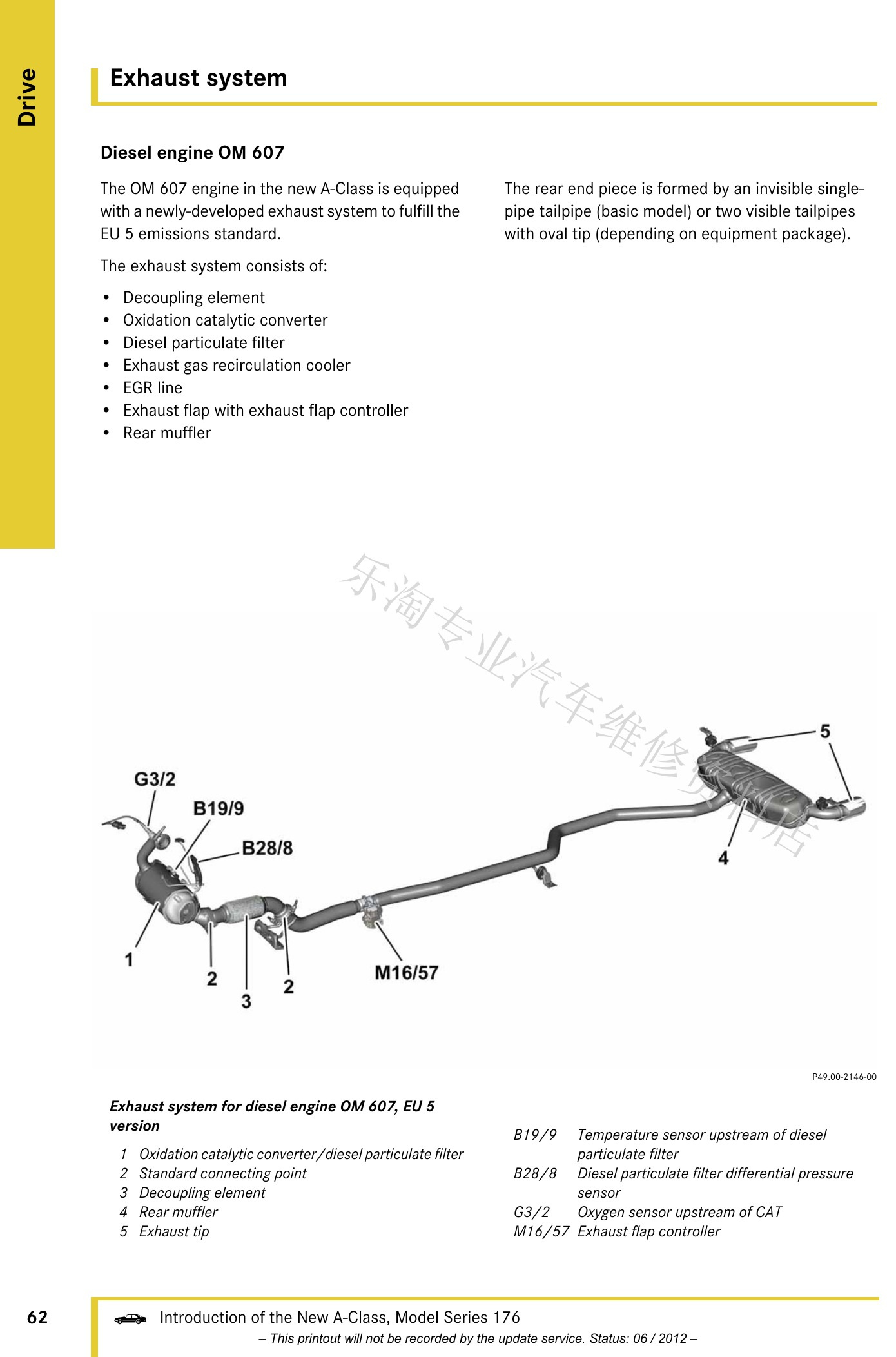

W176 A级维修介绍手册原第62页。

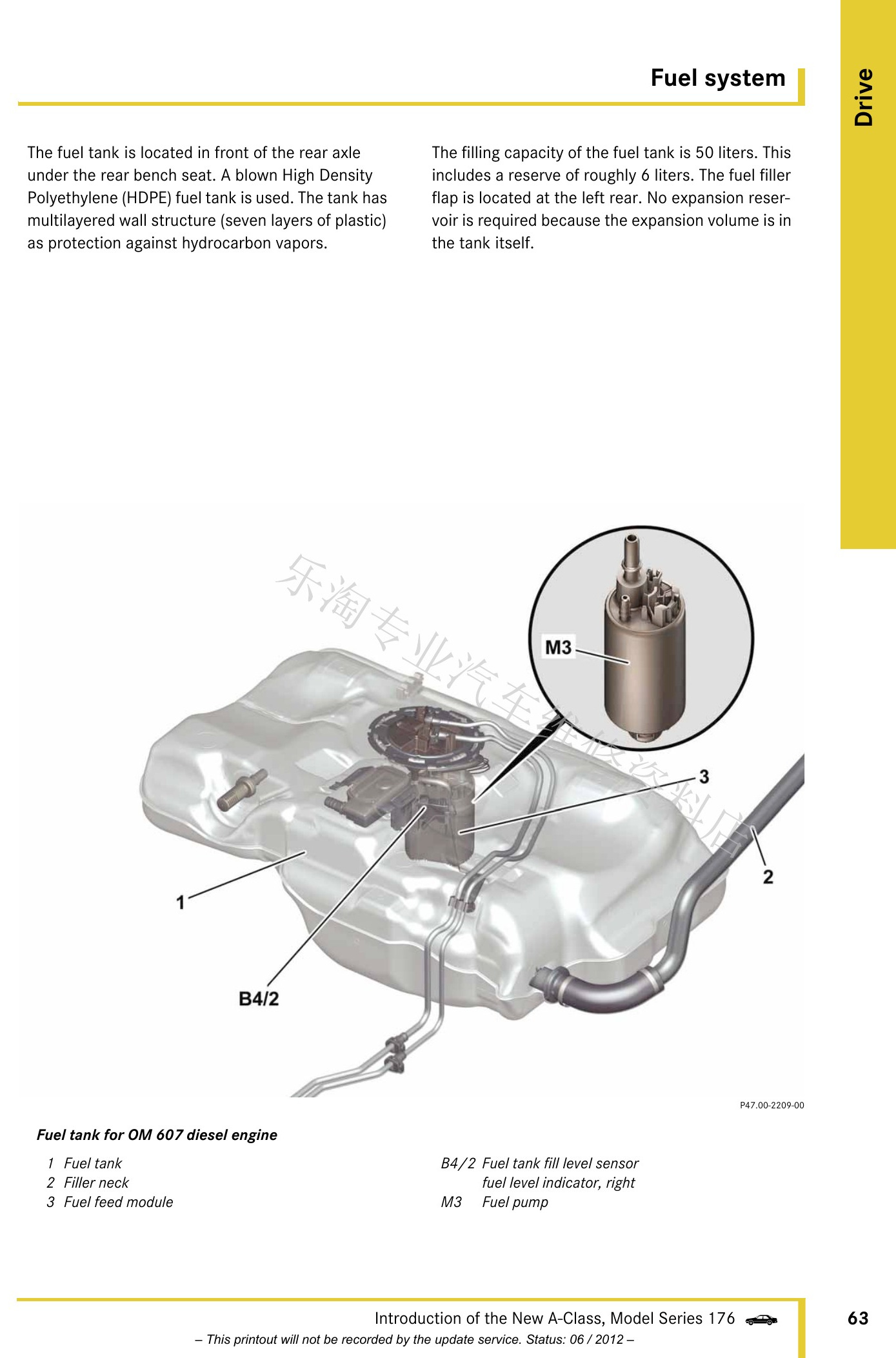

W176 A级维修介绍手册原第63页。

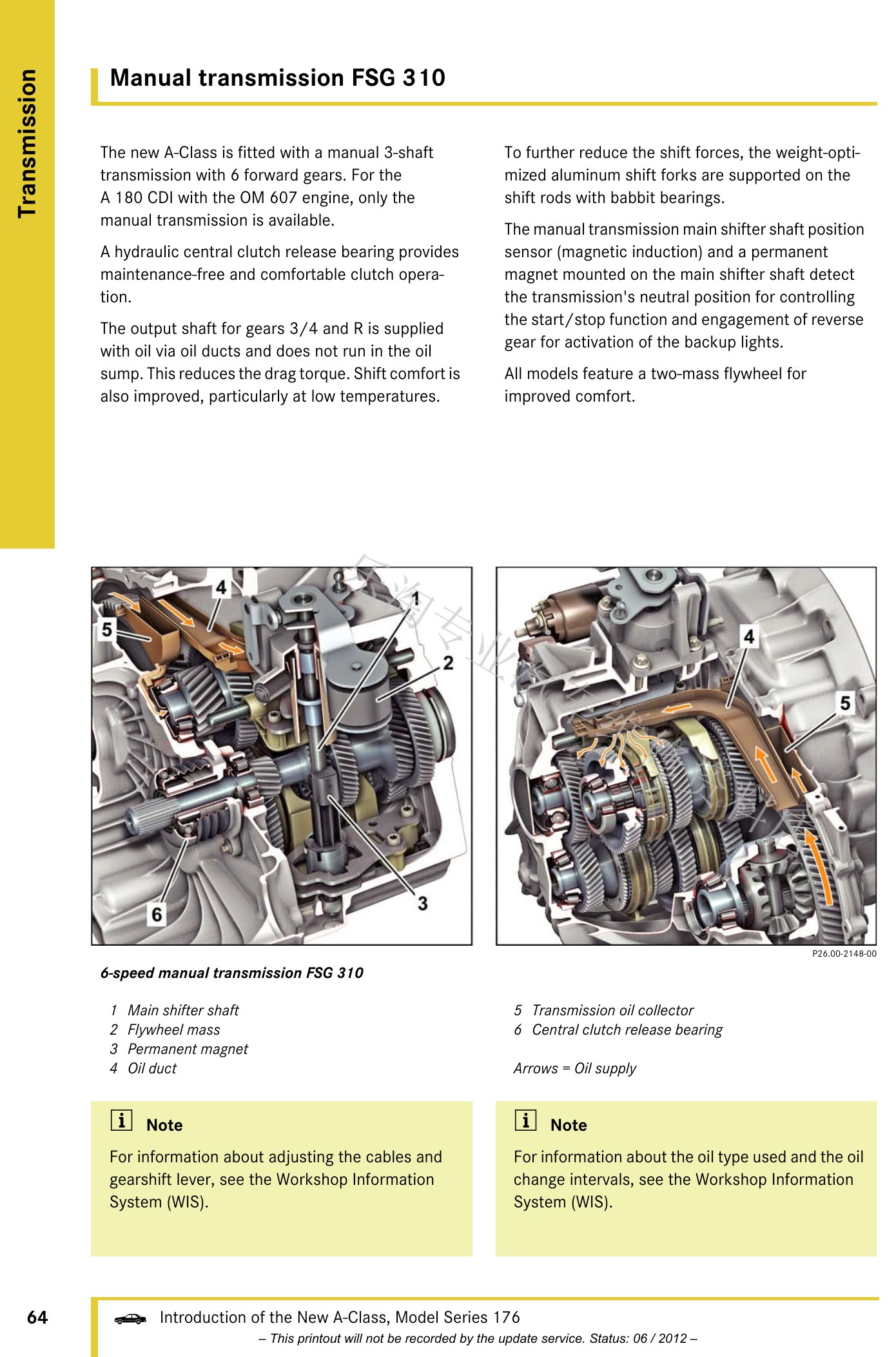

W176 A级维修介绍手册原第64页。
W176 A级维修介绍手册原第65页。

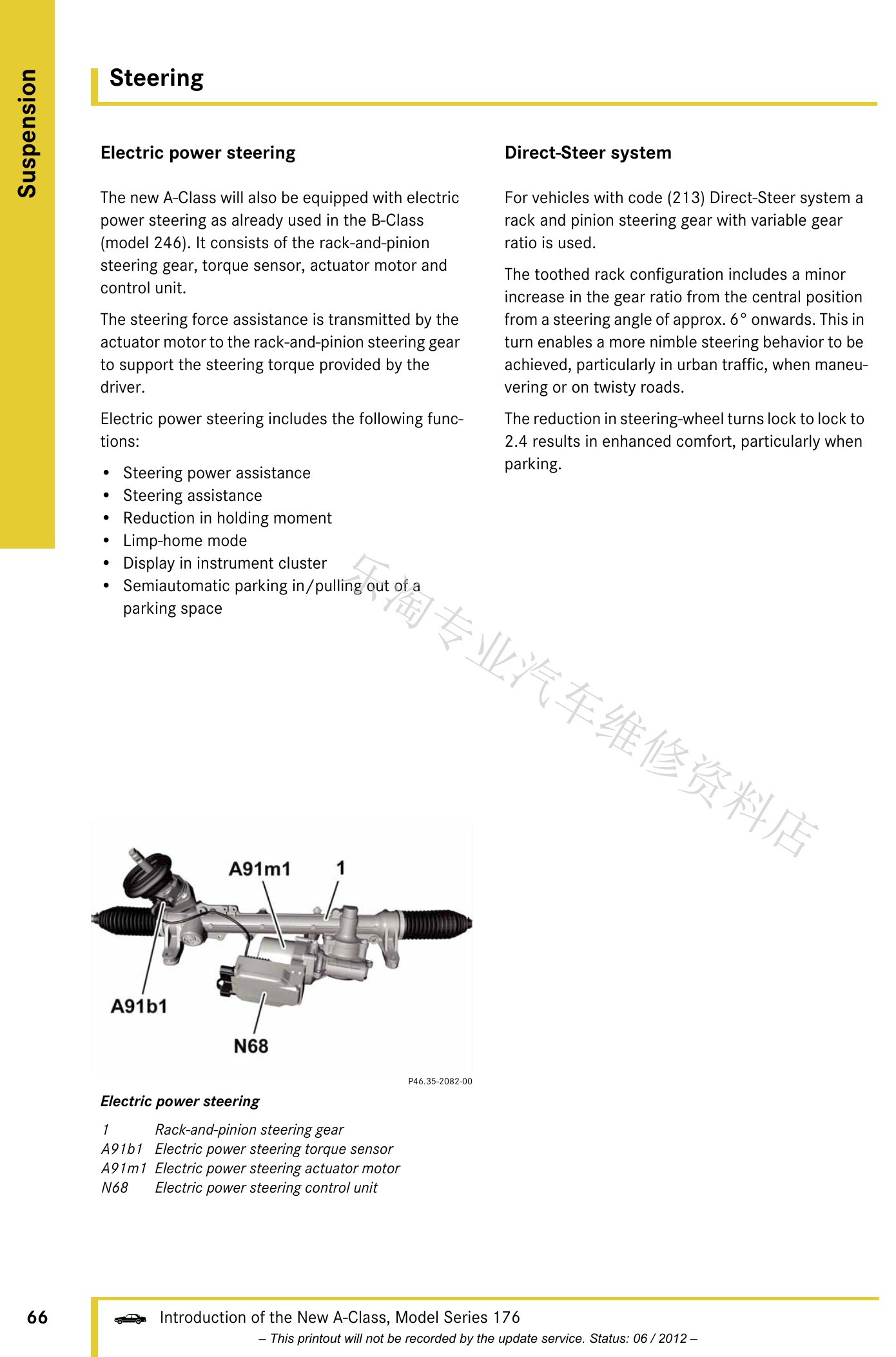

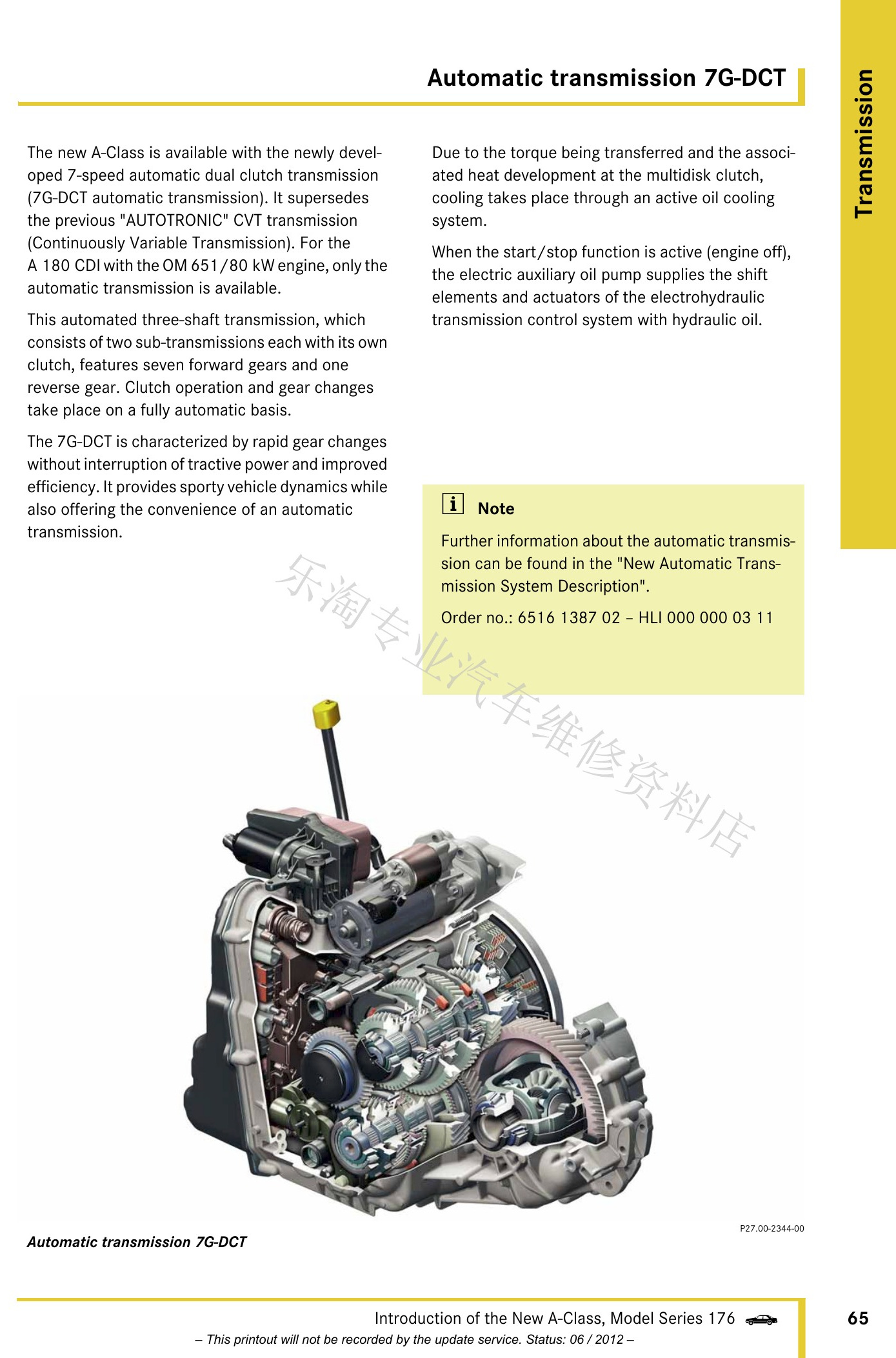

W176 A级维修介绍手册原第66页。

五、转向、车轴、制动与轮胎

底盘章节覆盖转向、车轴和悬架、制动系统、电子驻车制动以及车轮轮胎。

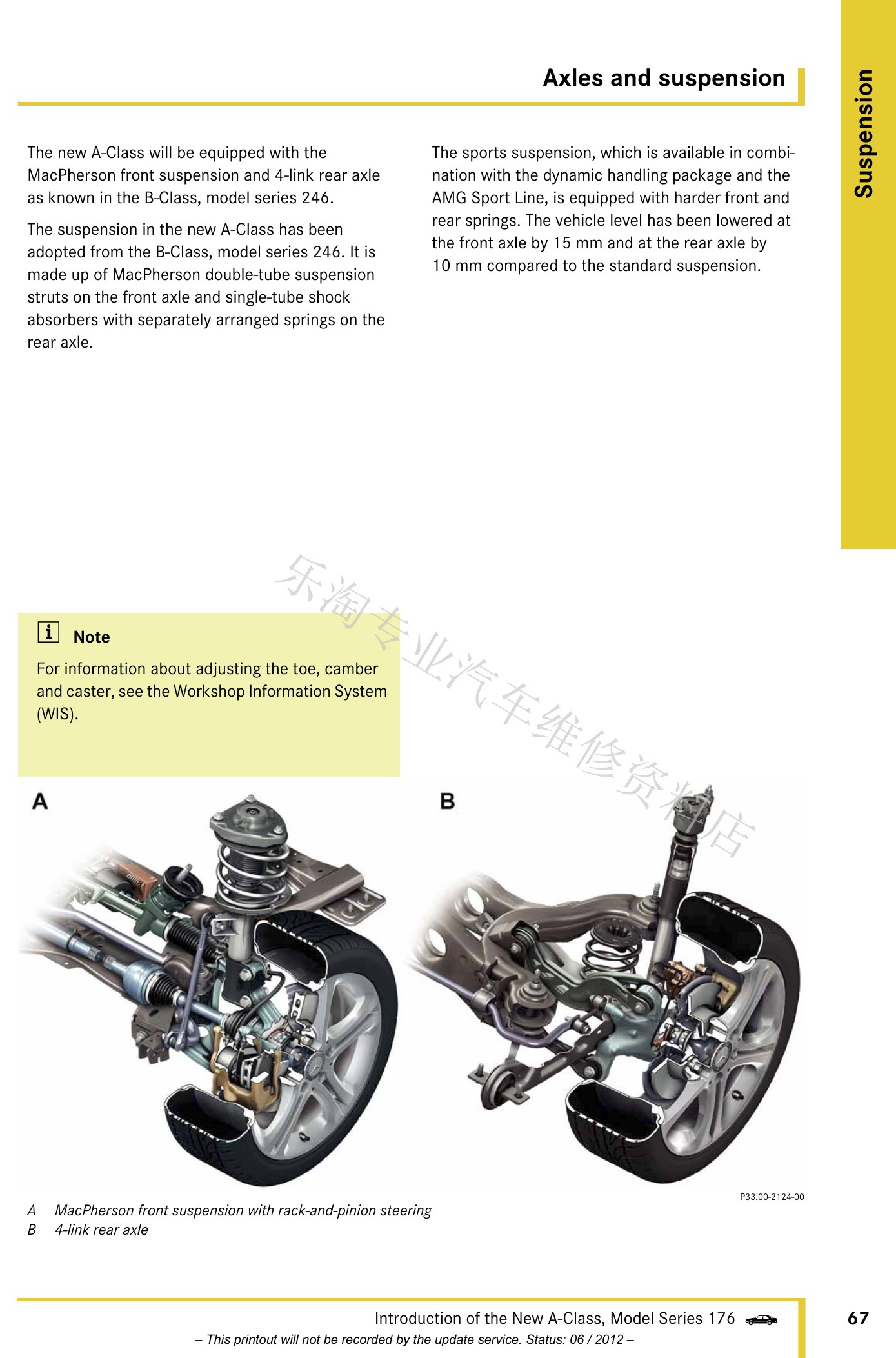

W176 A级维修介绍手册原第67页。
W176 A级维修介绍手册原第68页。

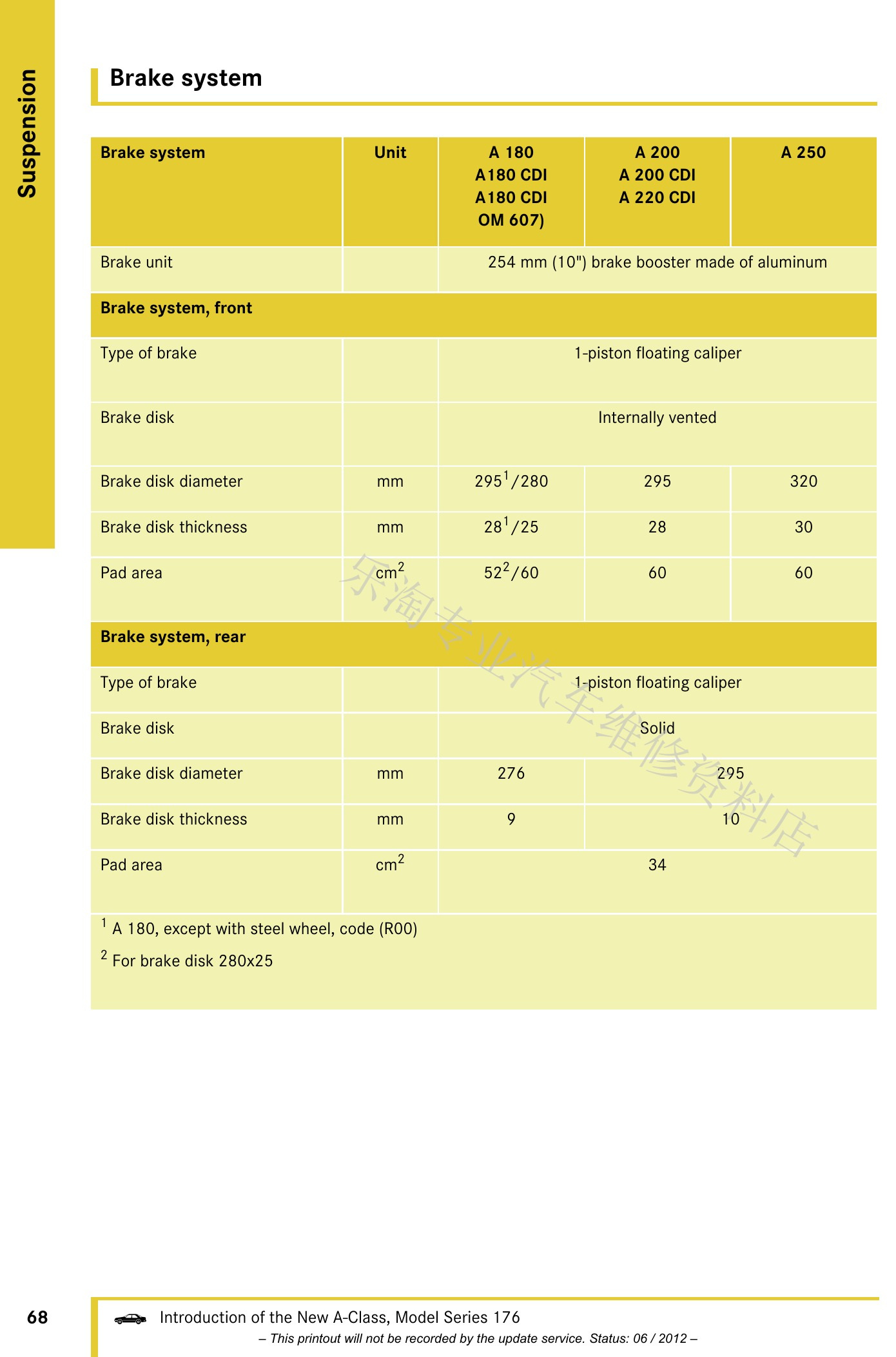

W176 A级维修介绍手册原第69页。

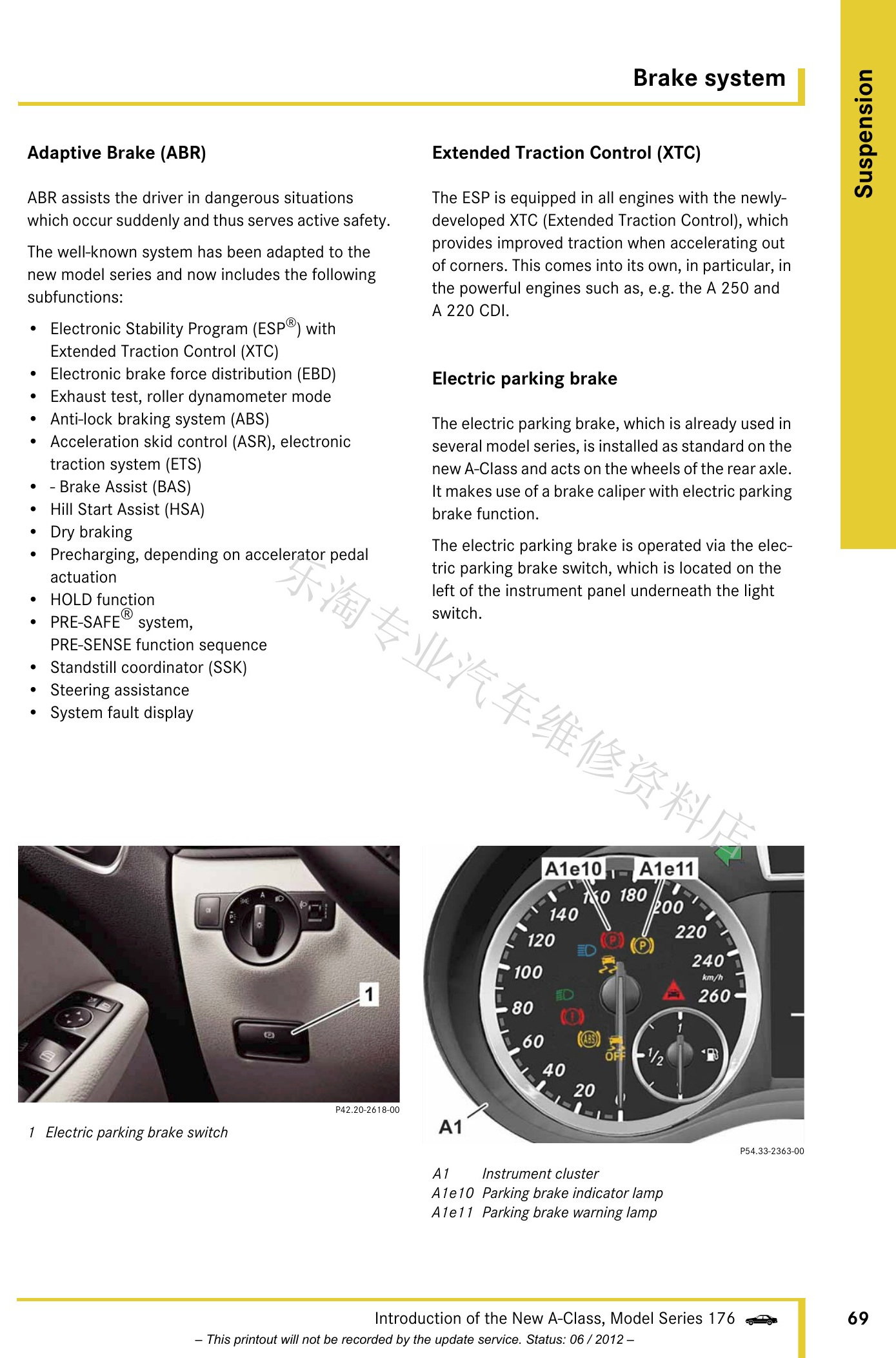

W176 A级维修介绍手册原第70页。

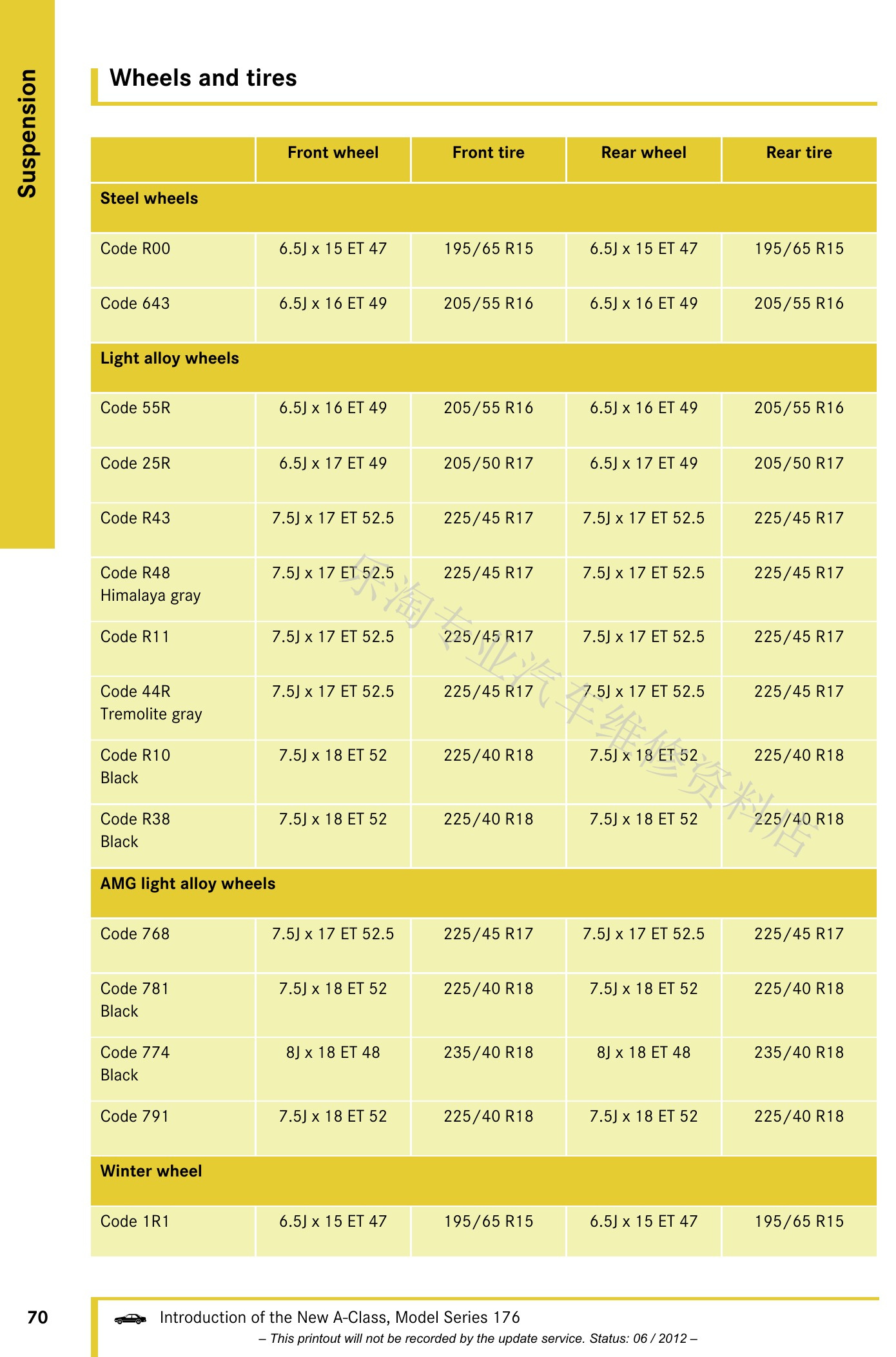

W176 A级维修介绍手册原第71页。

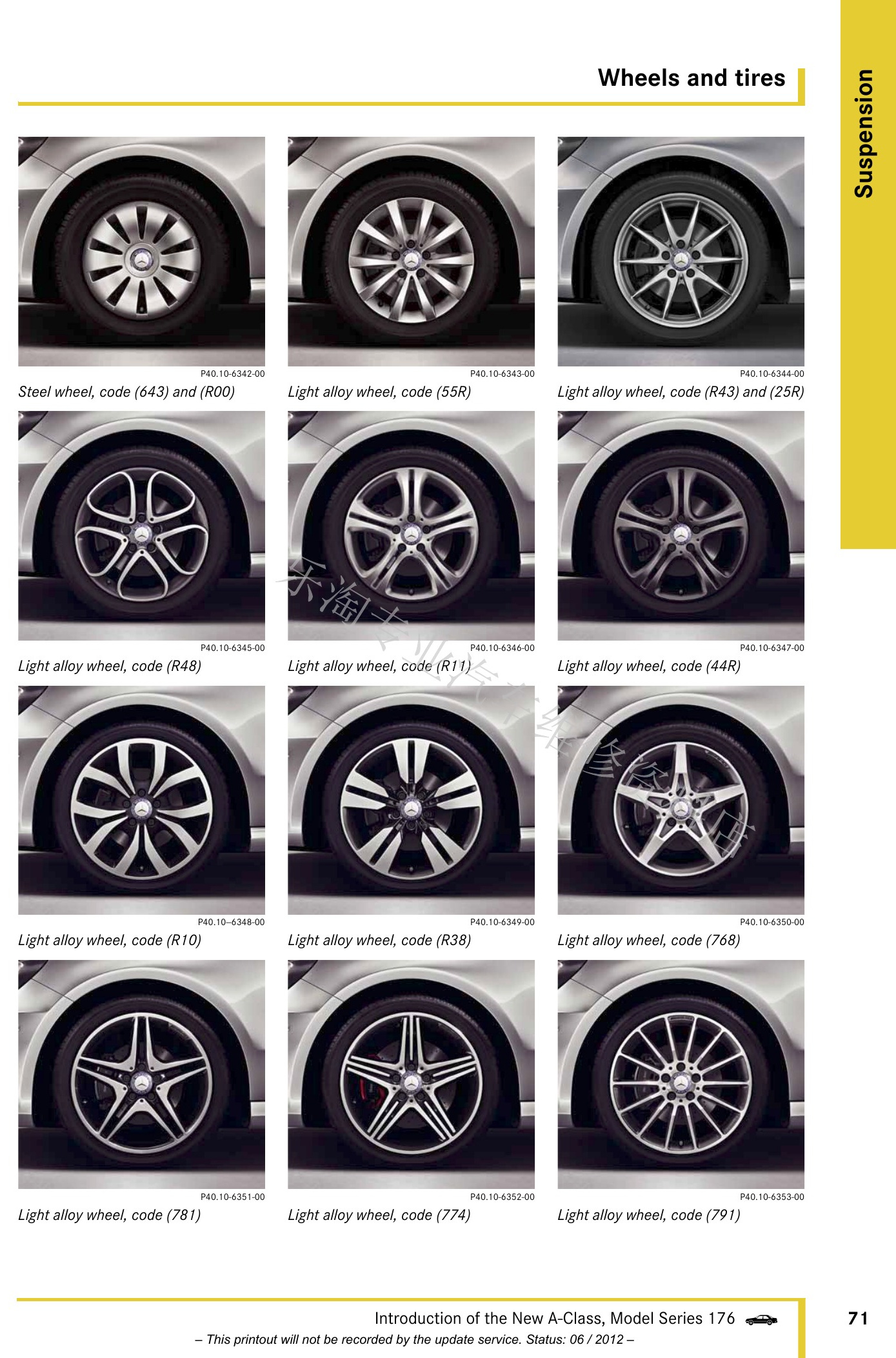

W176 A级维修介绍手册原第72页。

六、网络、照明、安全与泊车辅助

电子章节展示总体网络、蓄电池和能源管理，随后介绍外部照明、主动与被动安全及主动式驻车辅助。

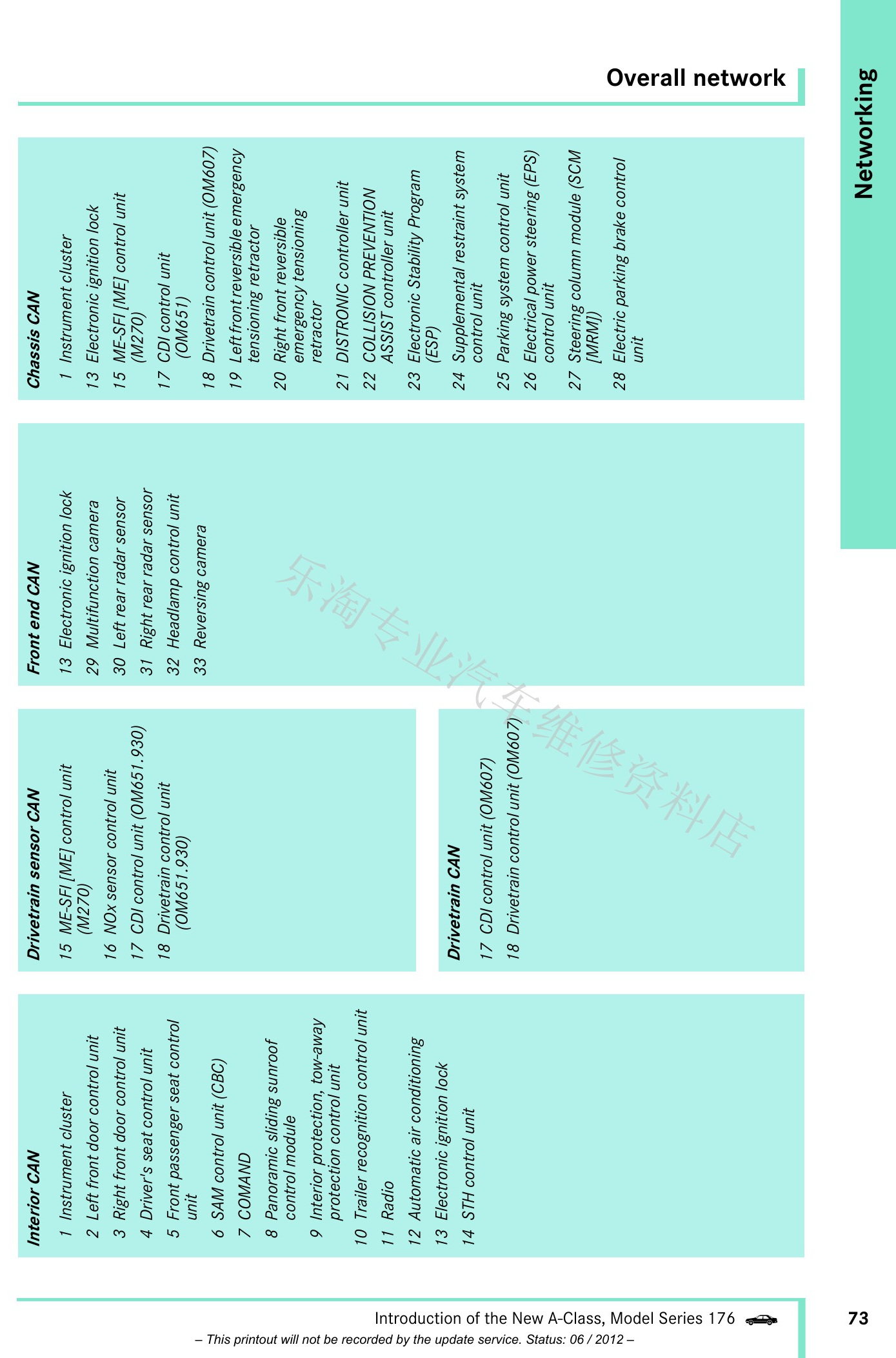

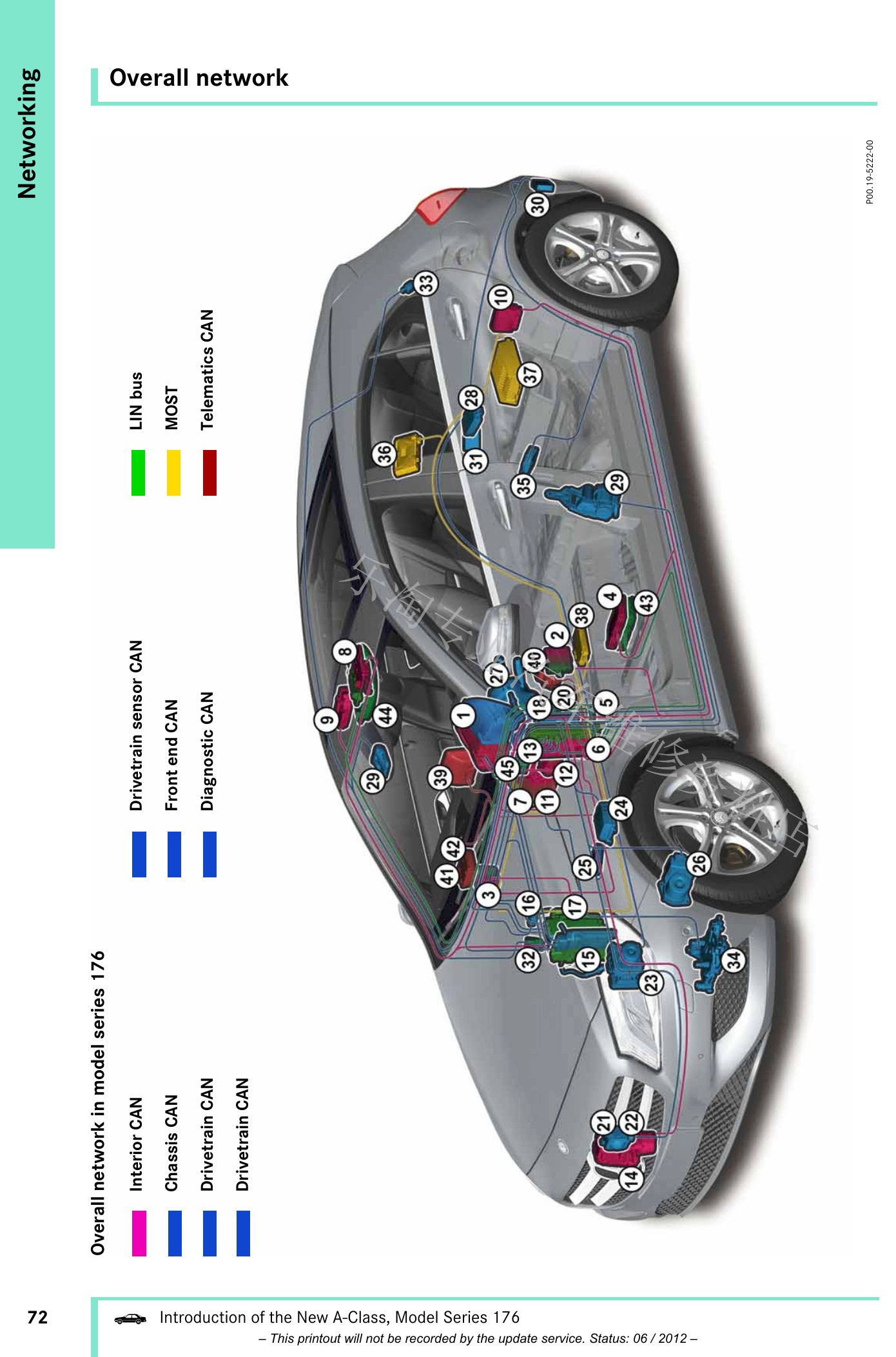

W176 A级维修介绍手册原第73页。
W176 A级维修介绍手册原第74页。

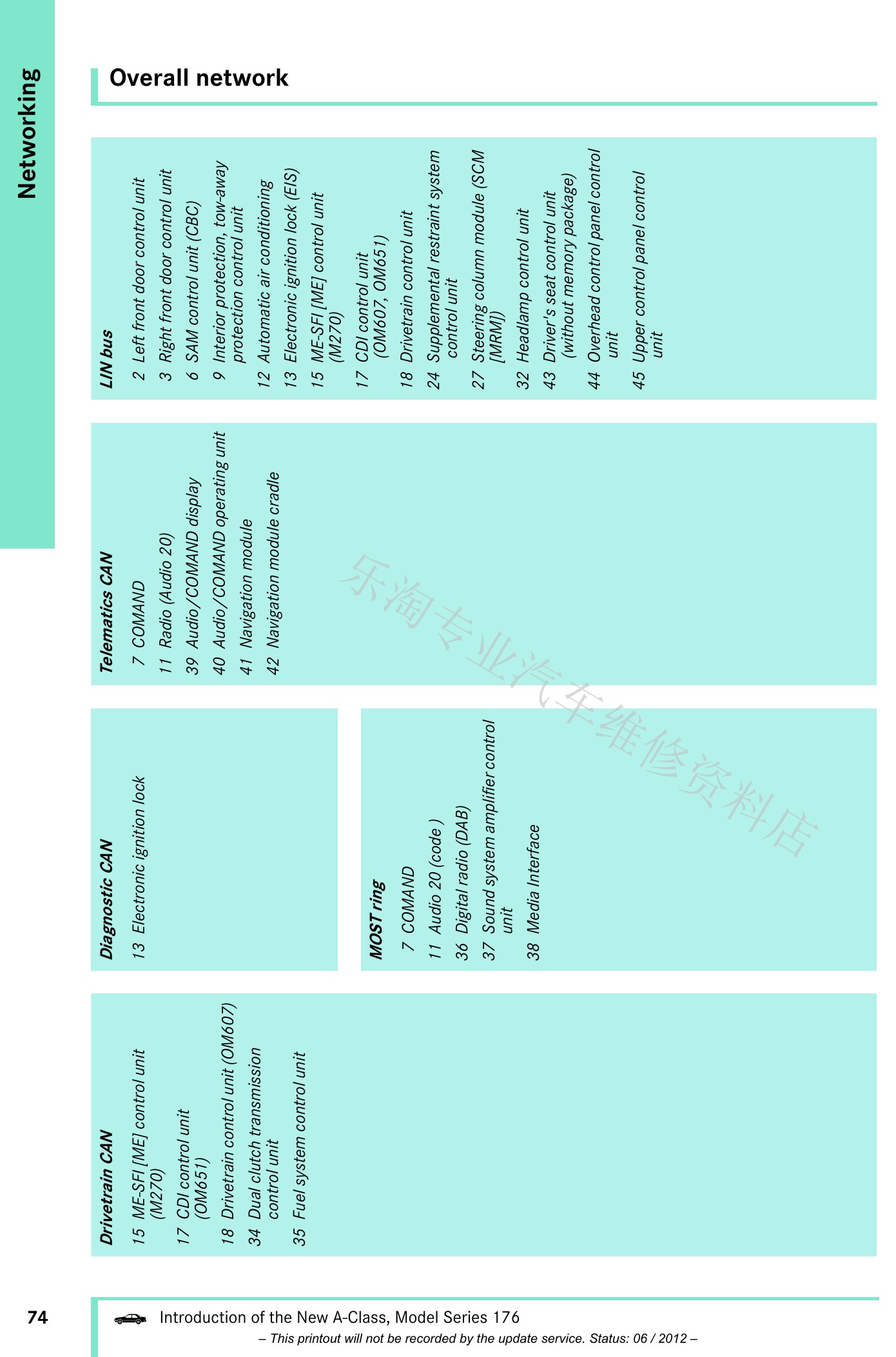

W176 A级维修介绍手册原第75页。

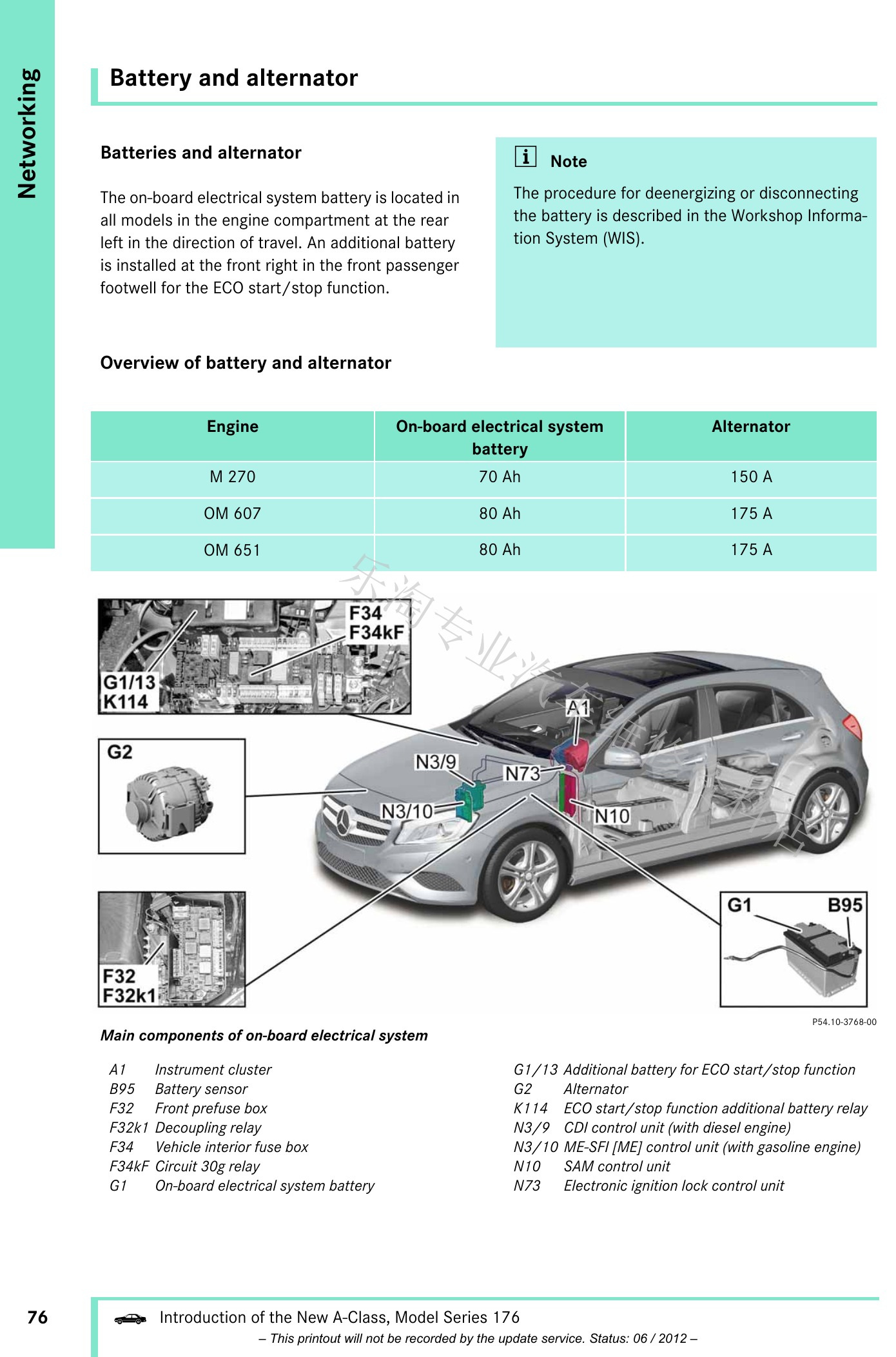

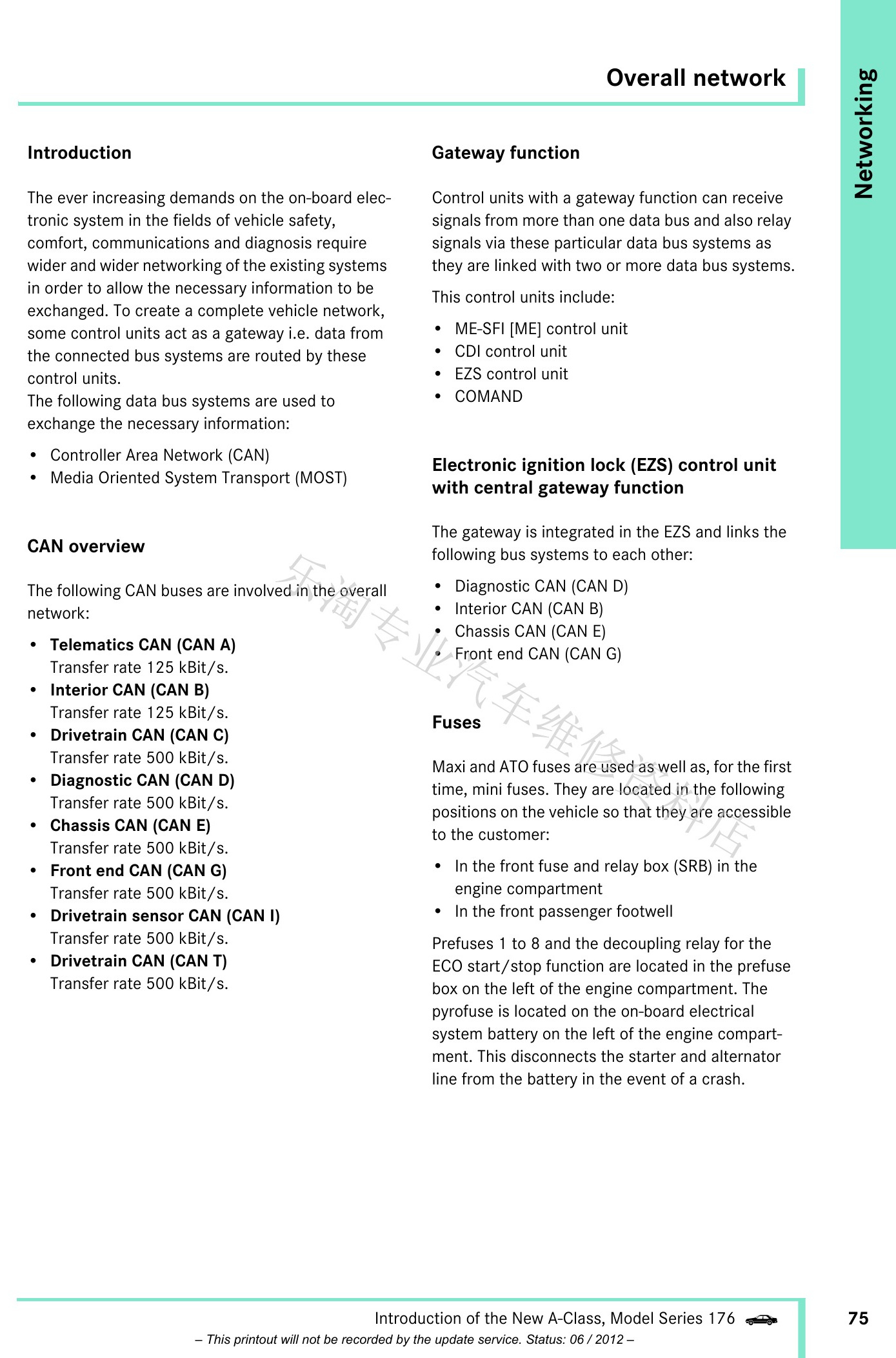

W176 A级维修介绍手册原第76页。
W176 A级维修介绍手册原第77页。

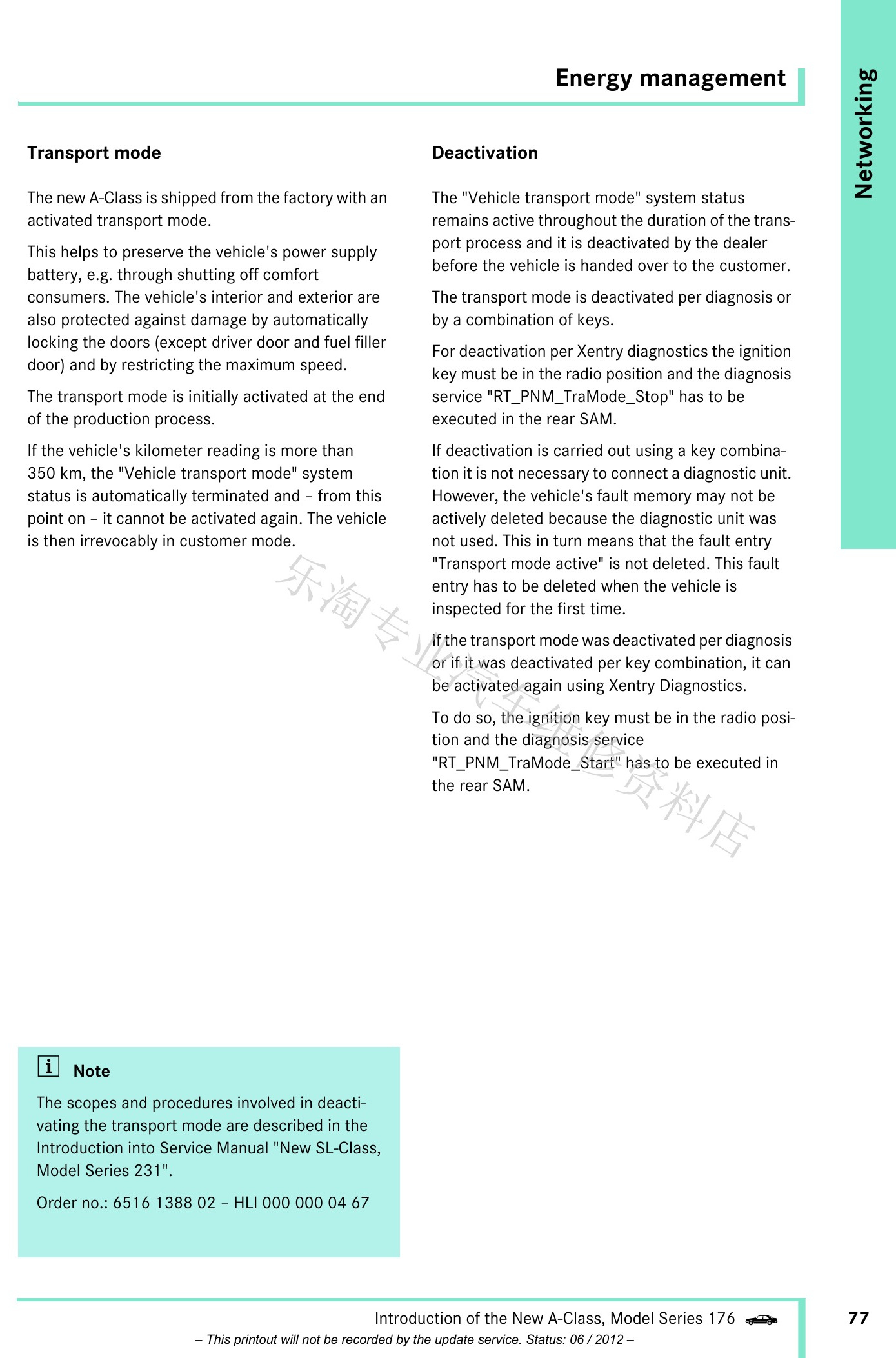

W176 A级维修介绍手册原第78页。

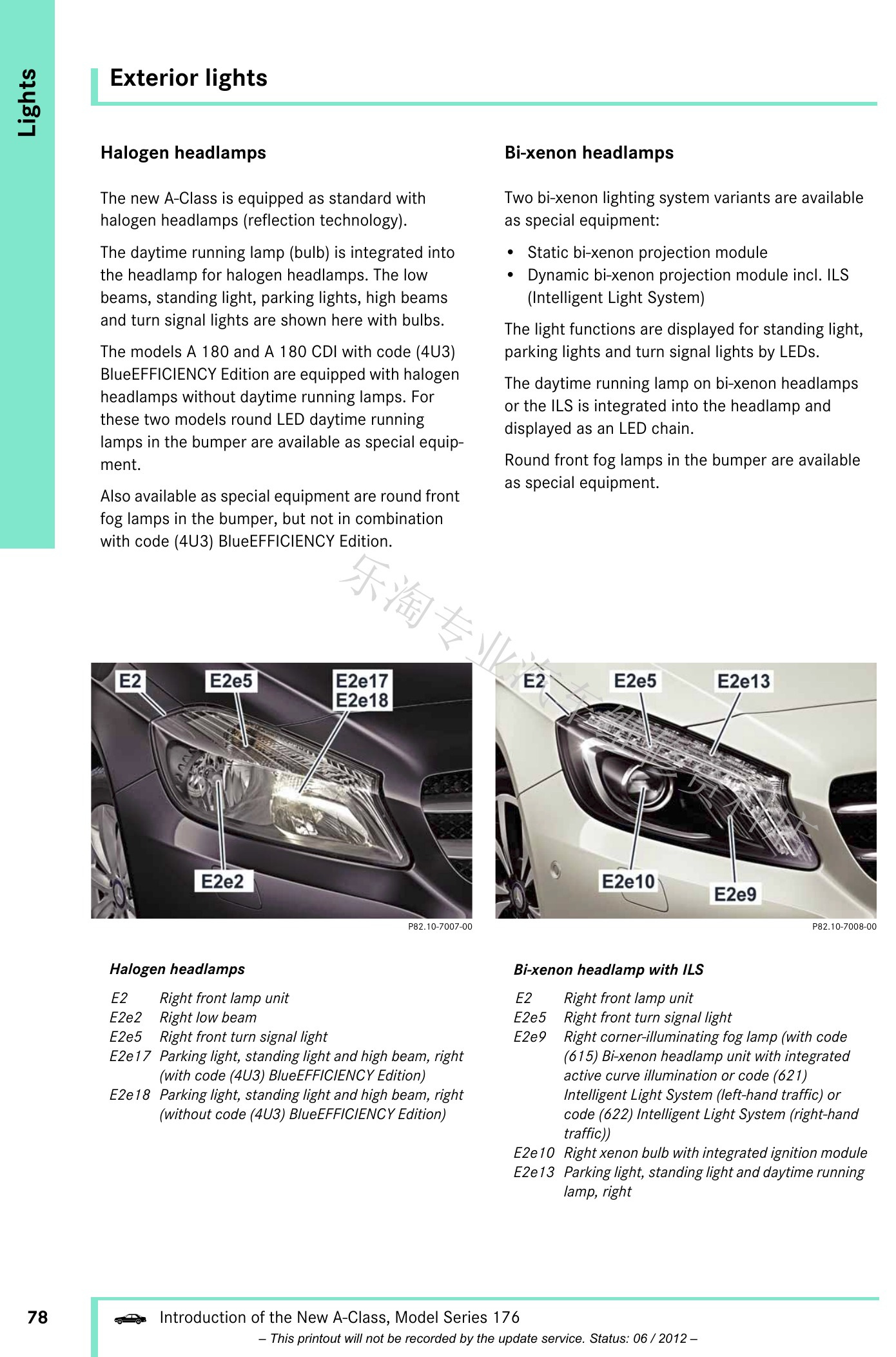

W176 A级维修介绍手册原第79页。

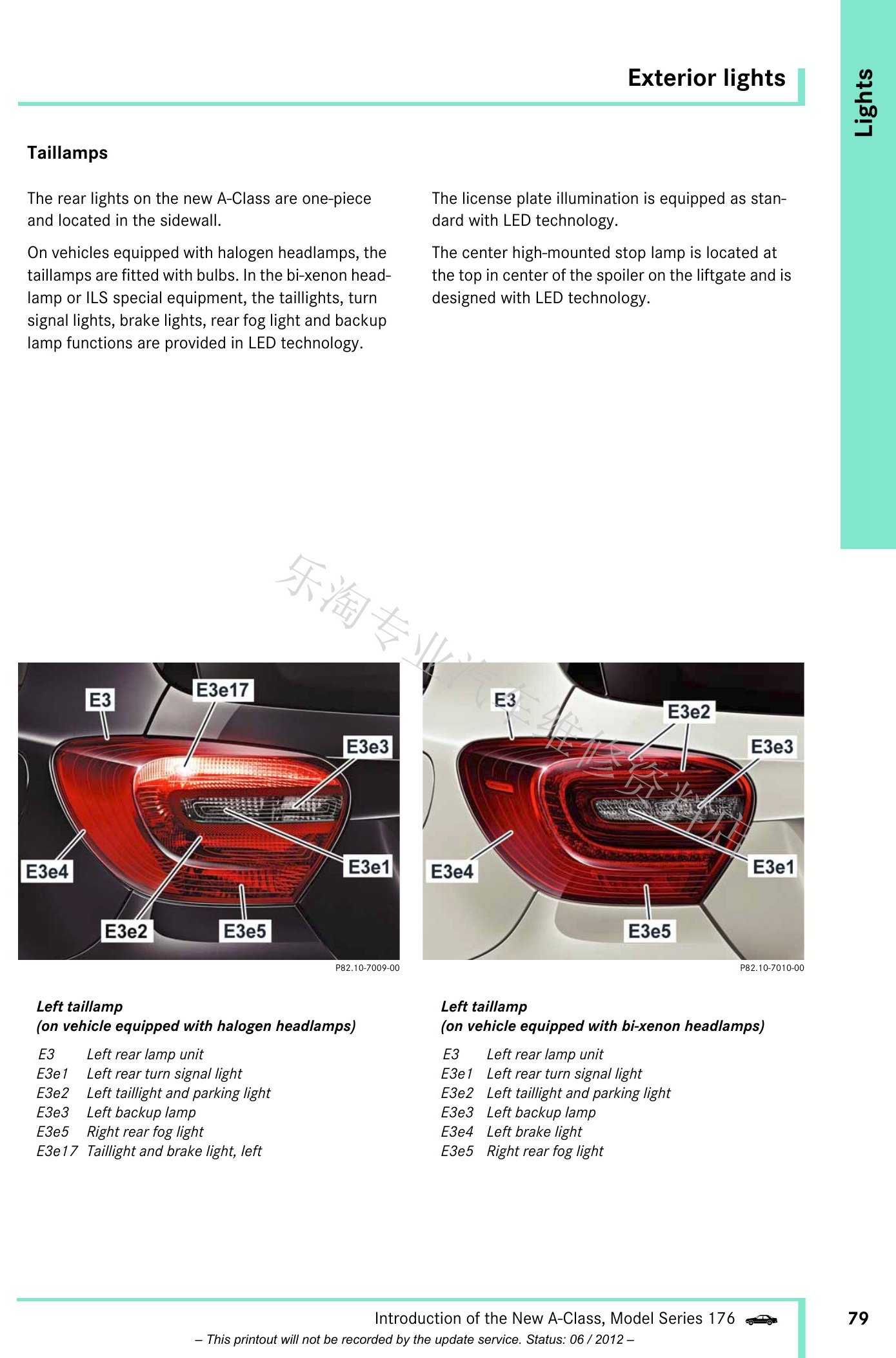

W176 A级维修介绍手册原第80页。

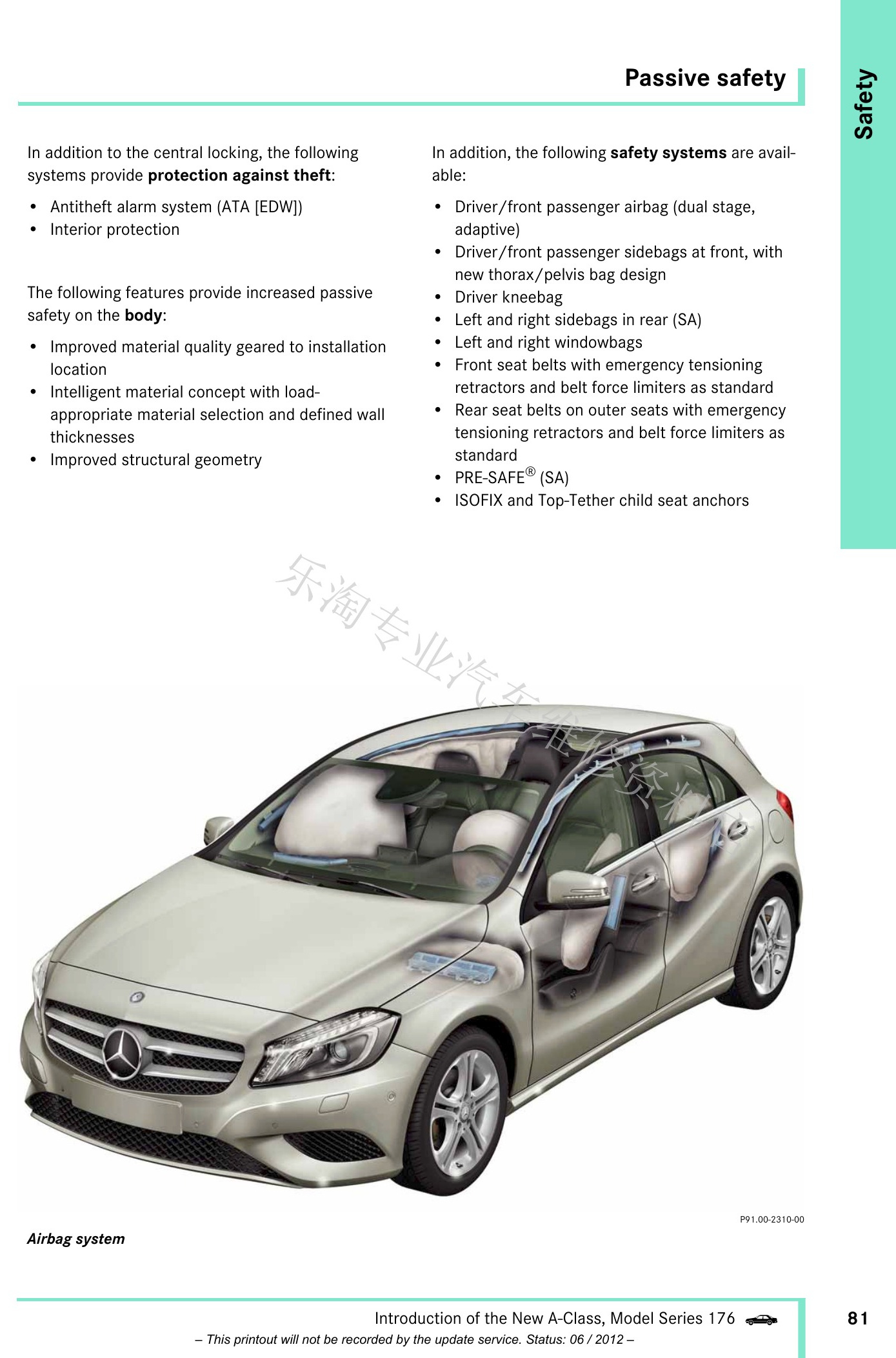

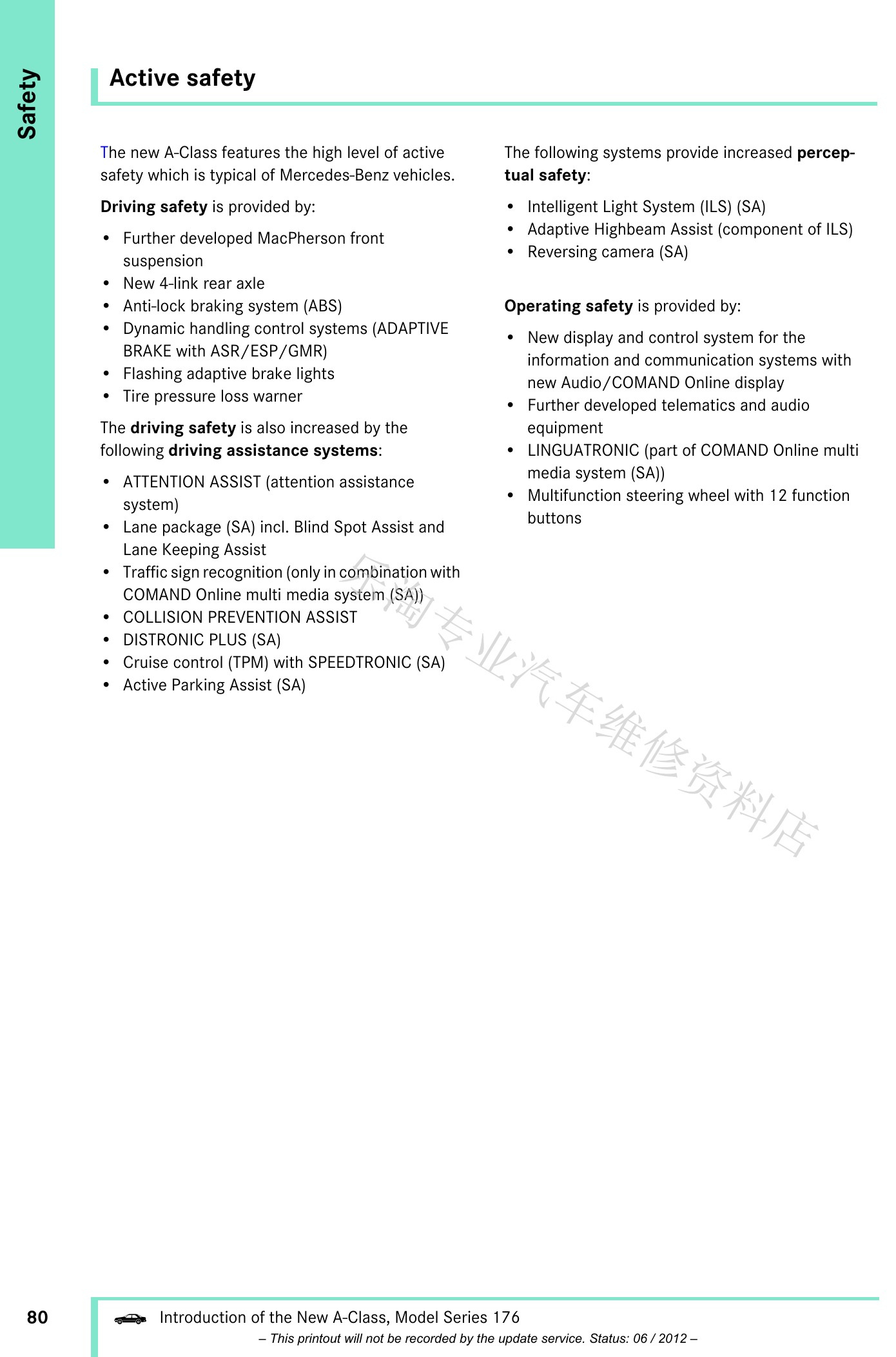

W176 A级维修介绍手册原第81页。
W176 A级维修介绍手册原第82页。

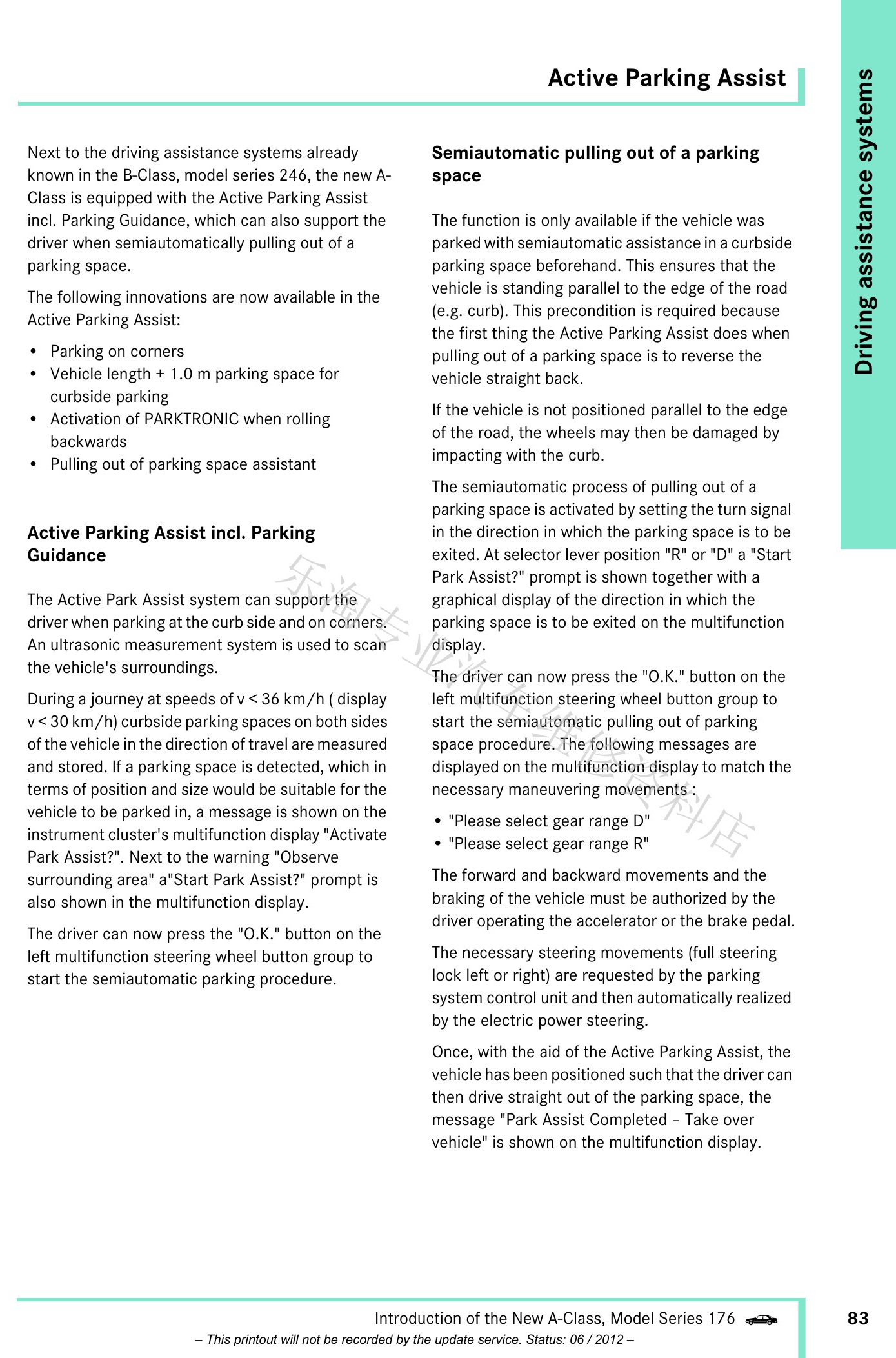

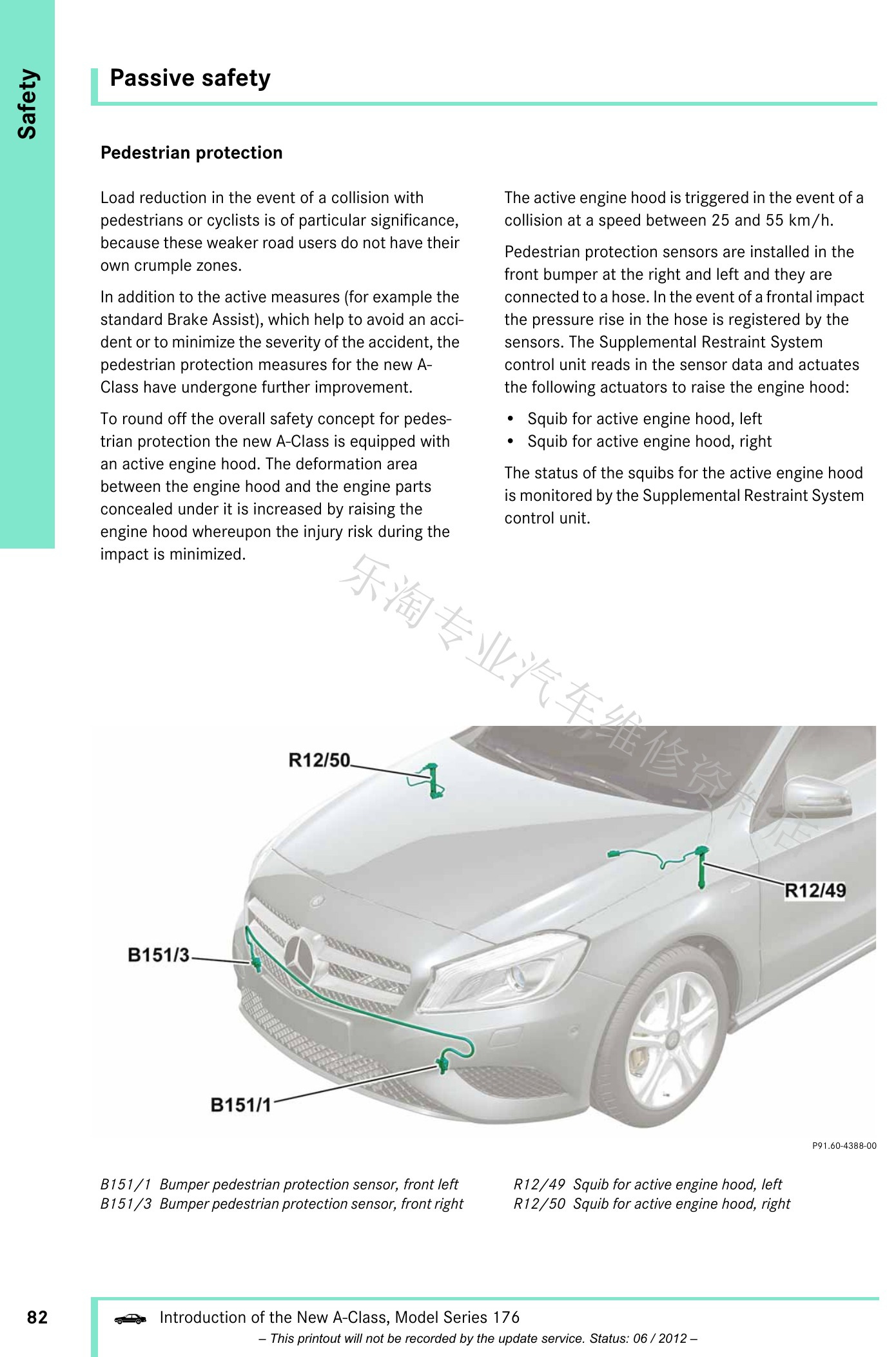

W176 A级维修介绍手册原第83页。
W176 A级维修介绍手册原第84页。

七、空调与信息娱乐

舒适和通信部分包含空调、信息娱乐及相关控制单元，具体功能取决于车辆装备。

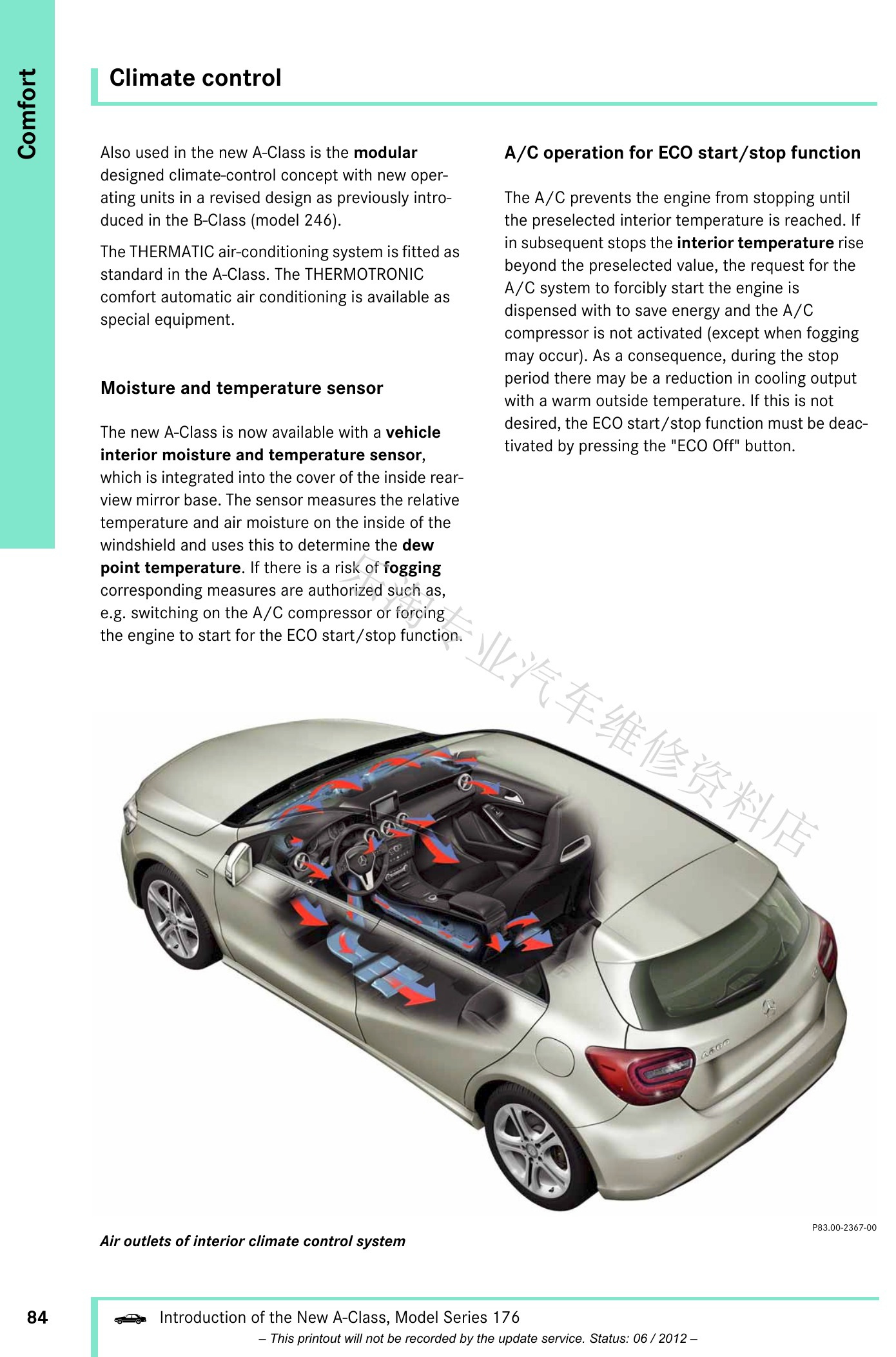

W176 A级维修介绍手册原第85页。

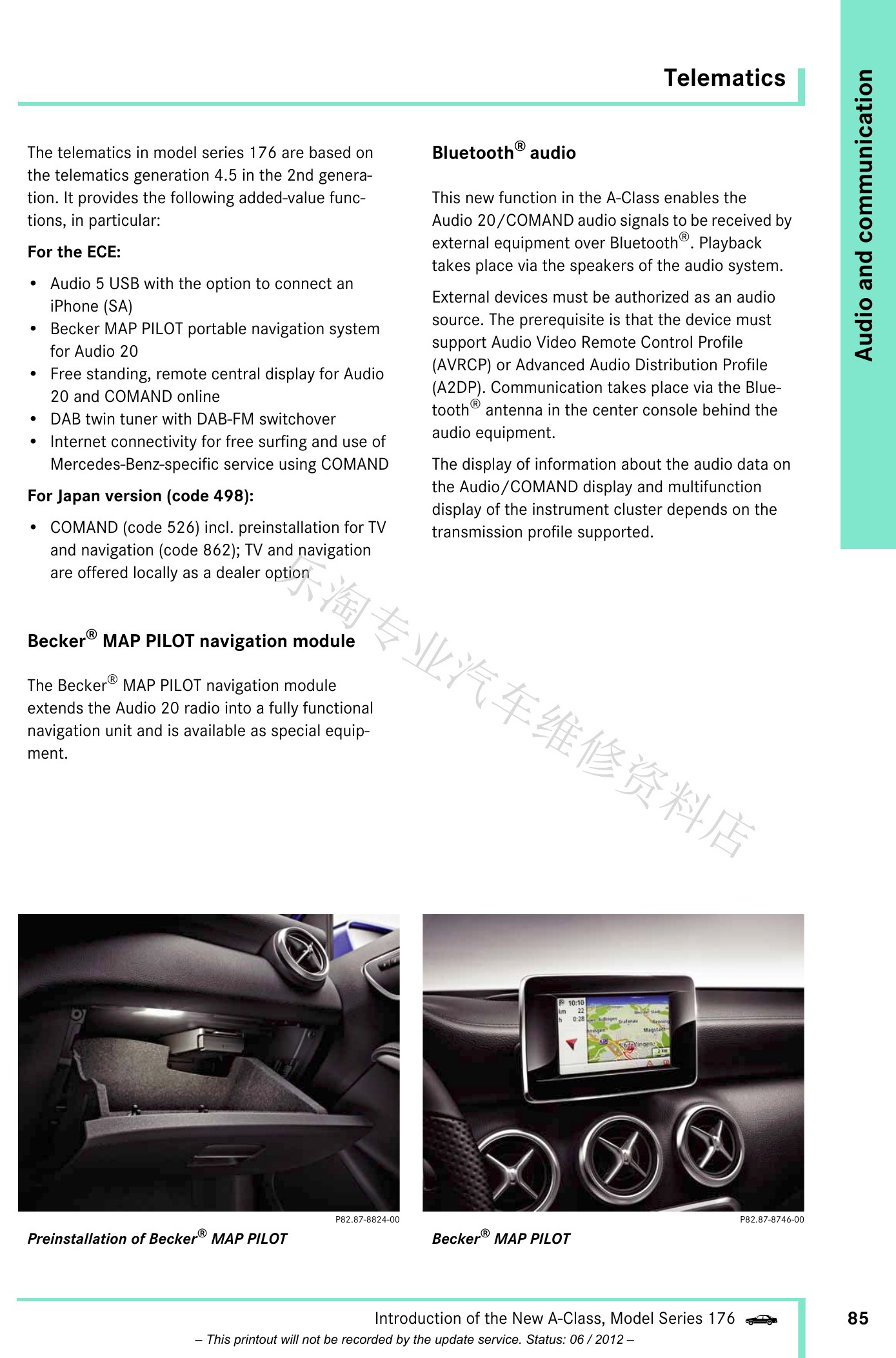

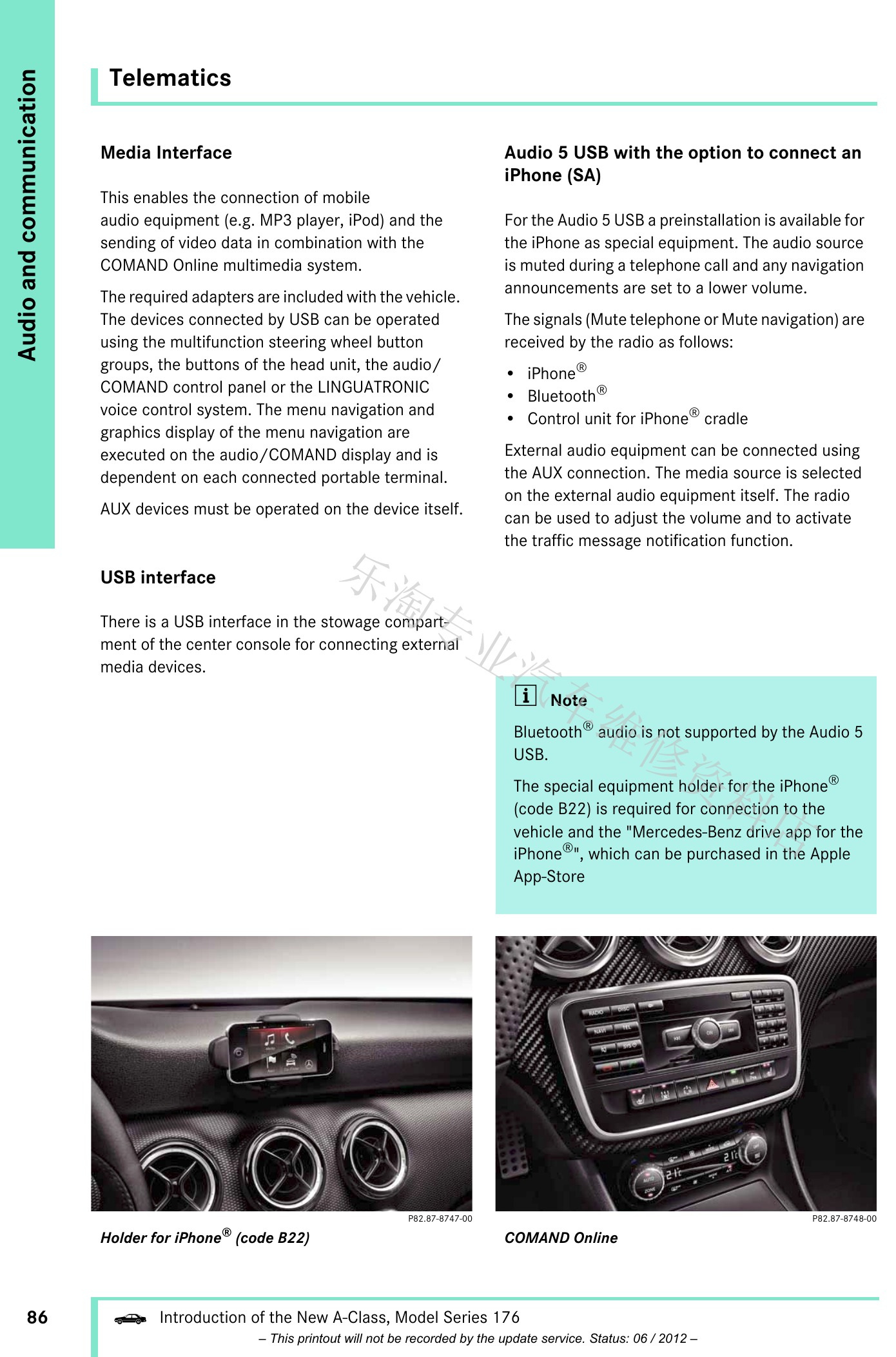

W176 A级维修介绍手册原第86页。

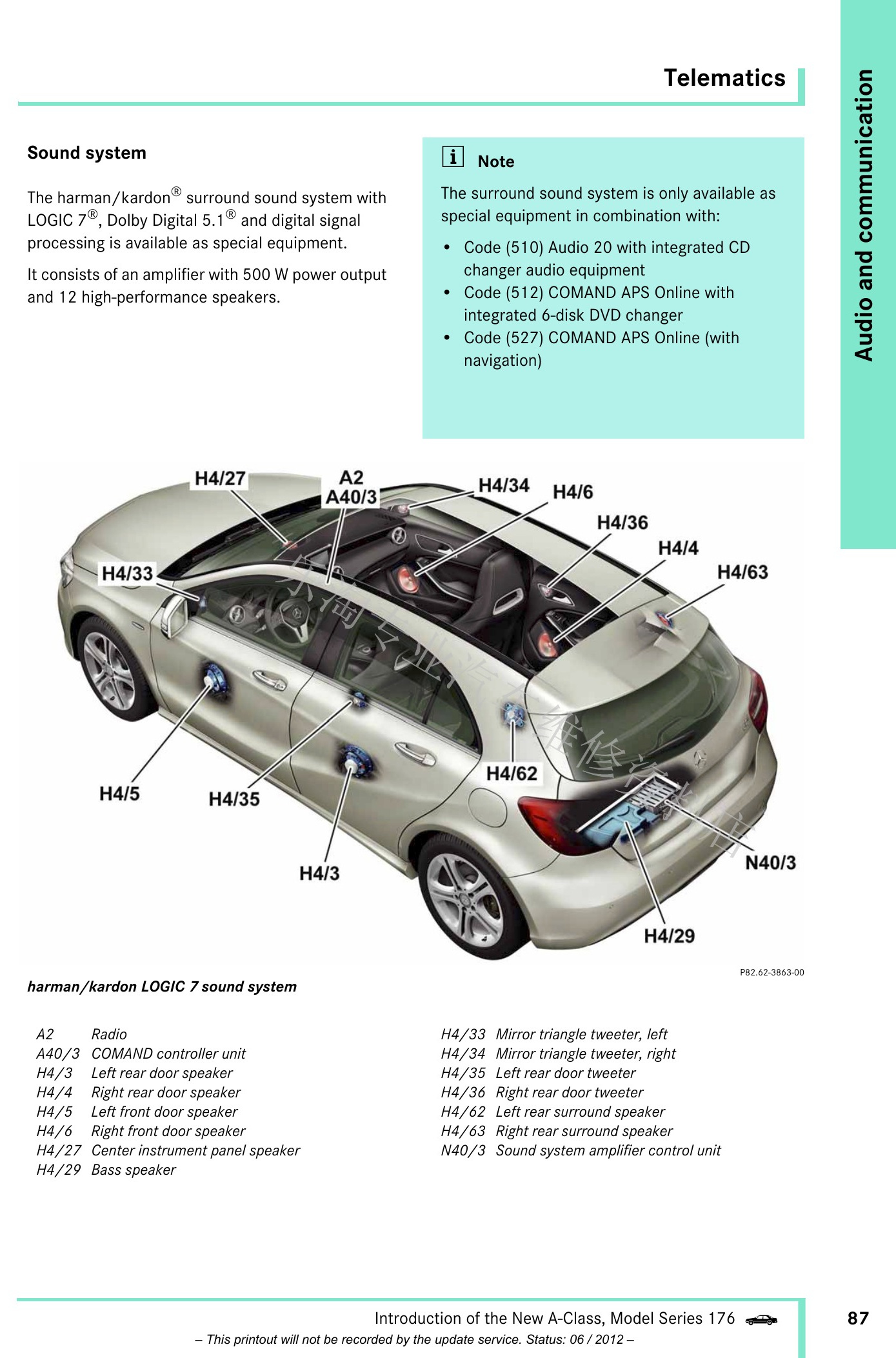

W176 A级维修介绍手册原第87页。
W176 A级维修介绍手册原第88页。

八、车身、工具、车间设备与附录

末尾保留白车身、事故力传递、CO2效率等级、专用工具、车身维修设备、缩写和索引。

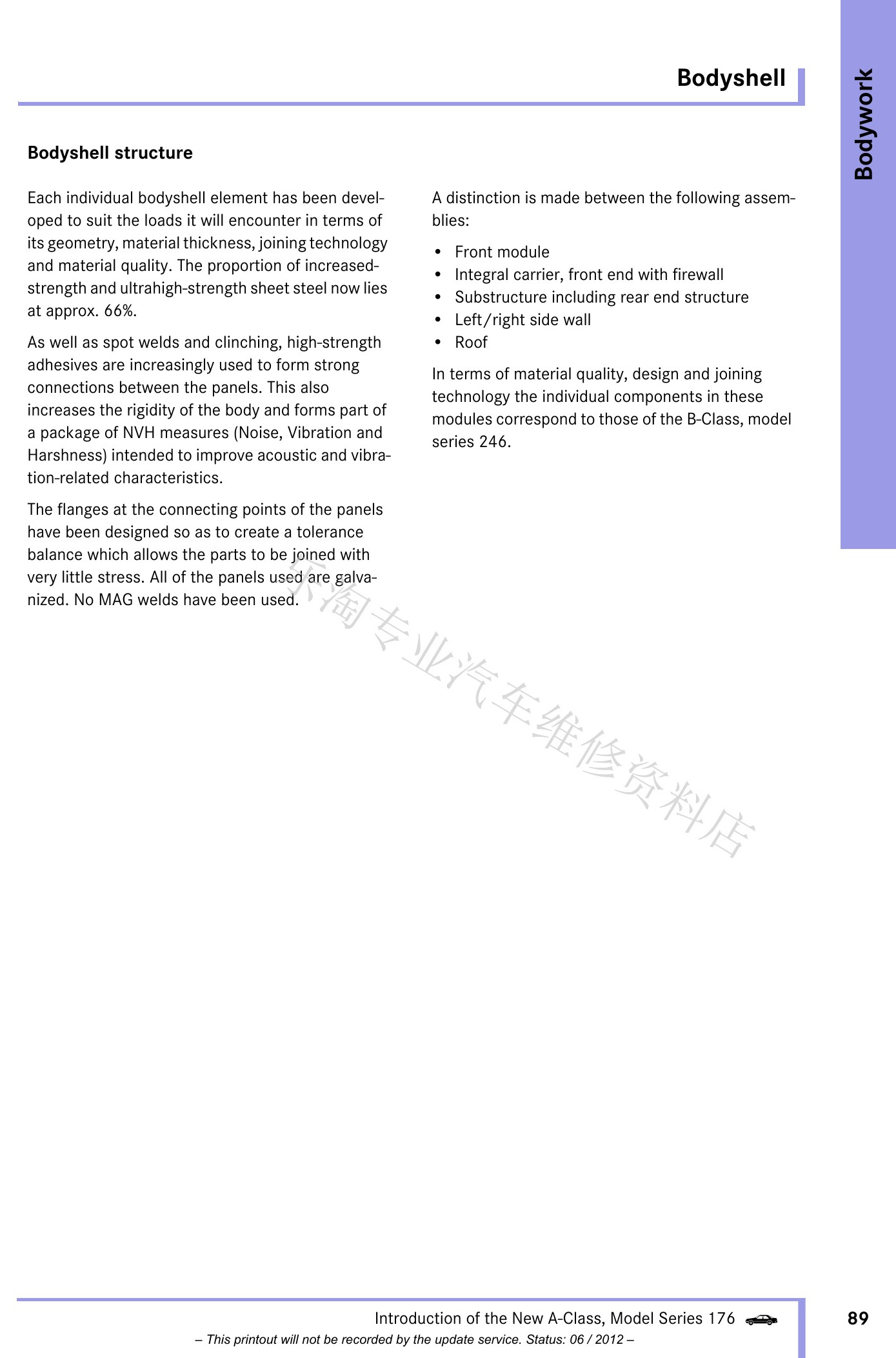

W176 A级维修介绍手册原第89页。

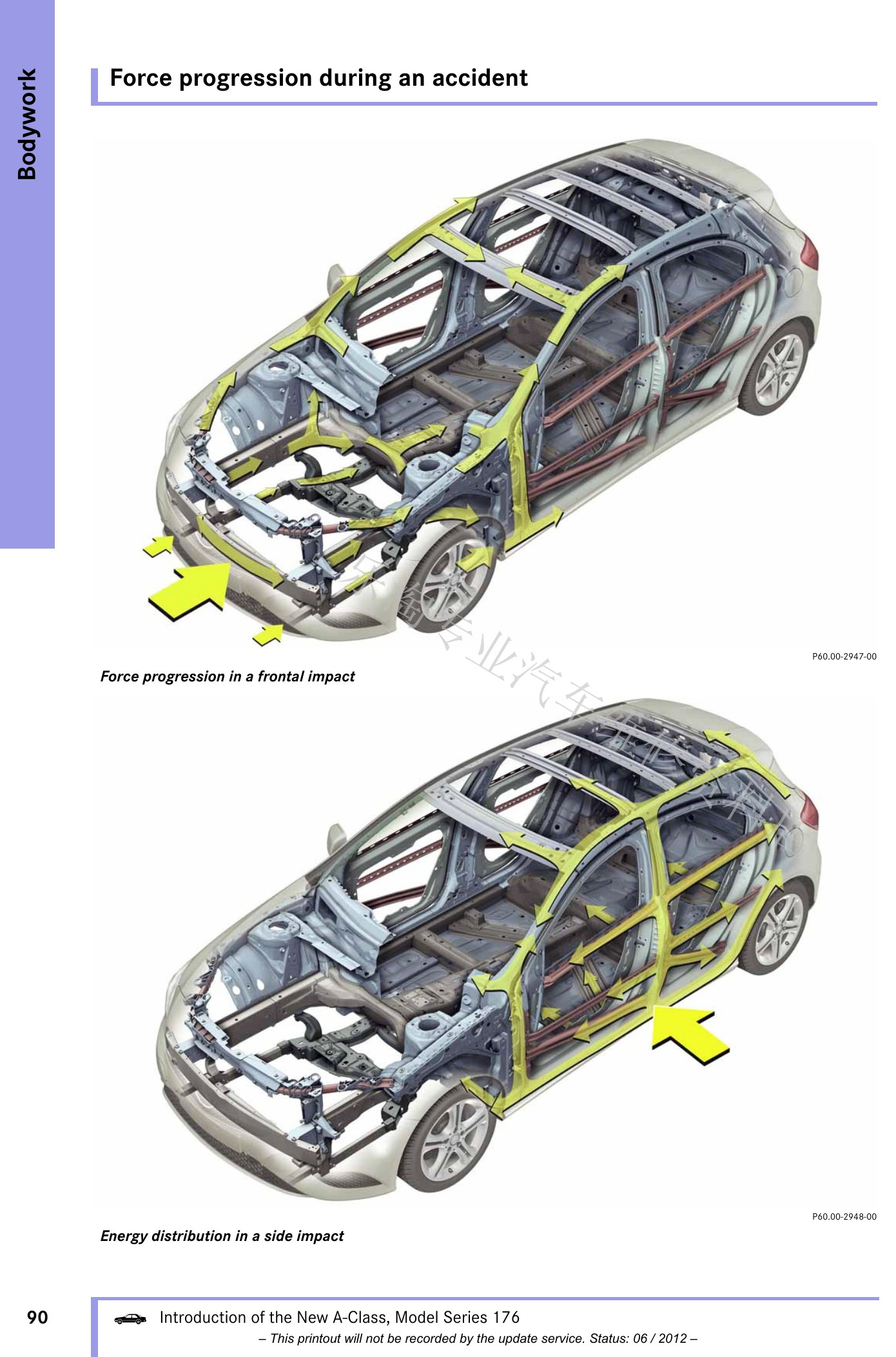

W176 A级维修介绍手册原第90页。
W176 A级维修介绍手册原第91页。
W176 A级维修介绍手册原第92页。

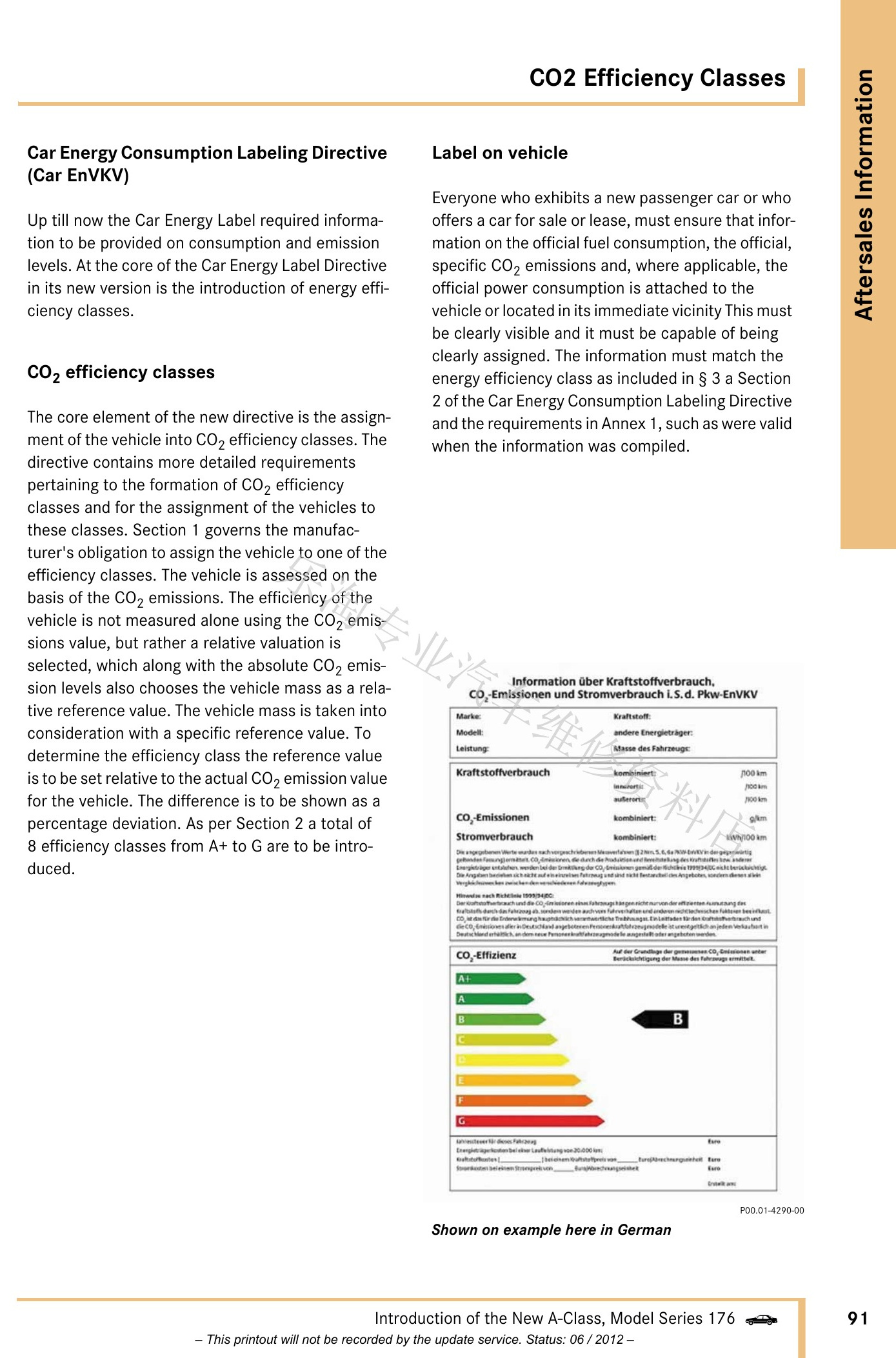

W176 A级维修介绍手册原第93页。

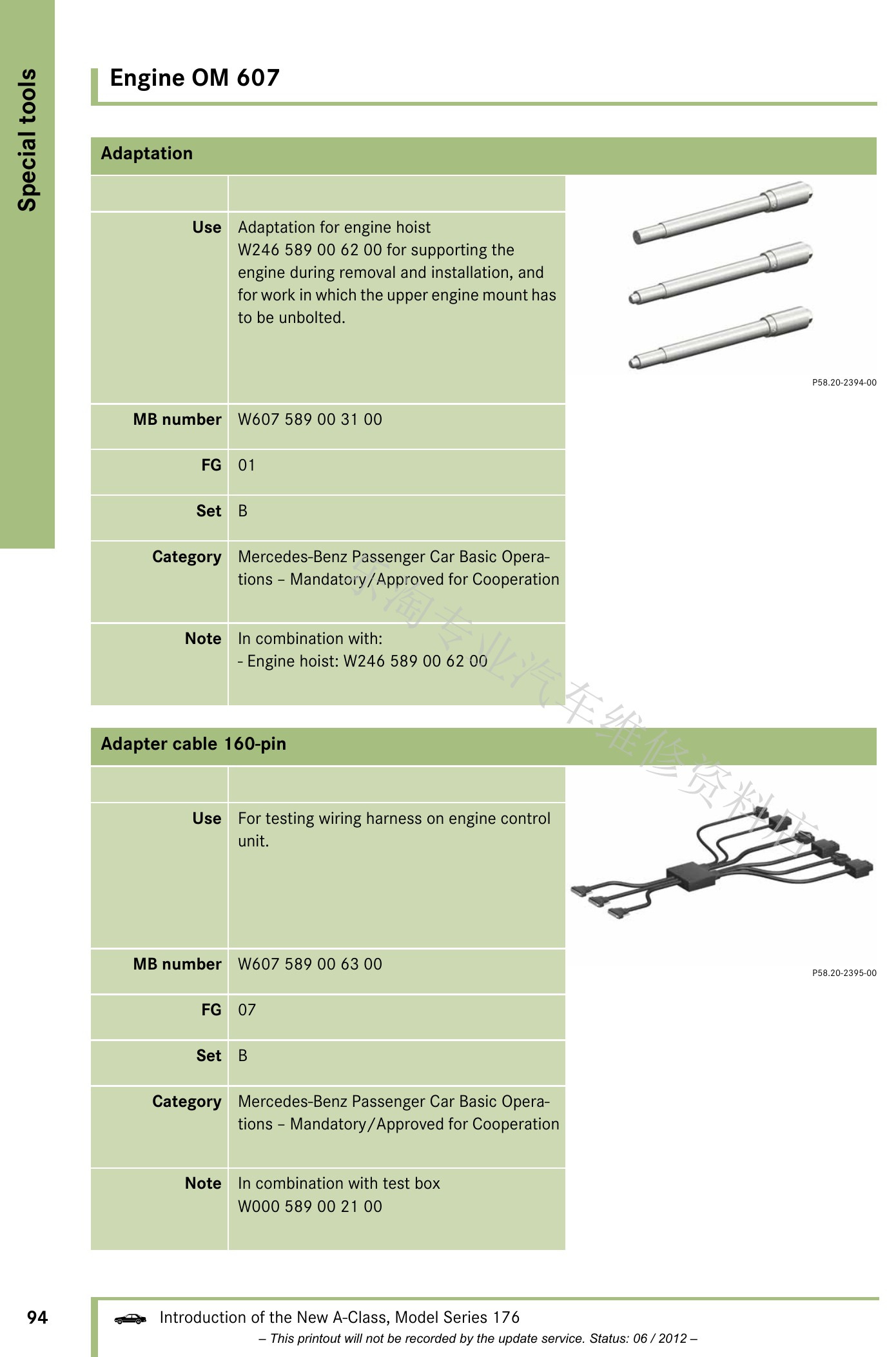

W176 A级维修介绍手册原第94页。

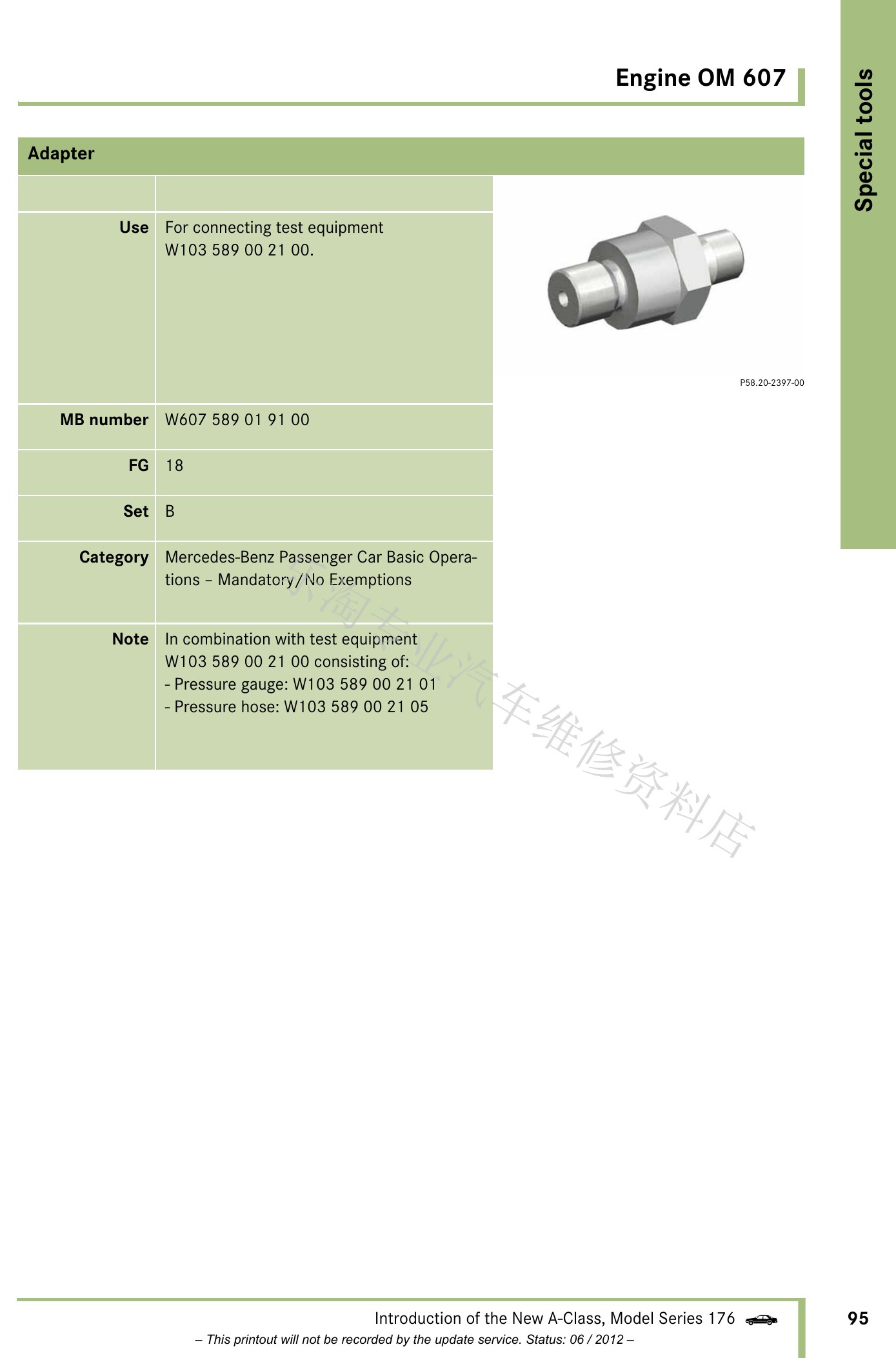

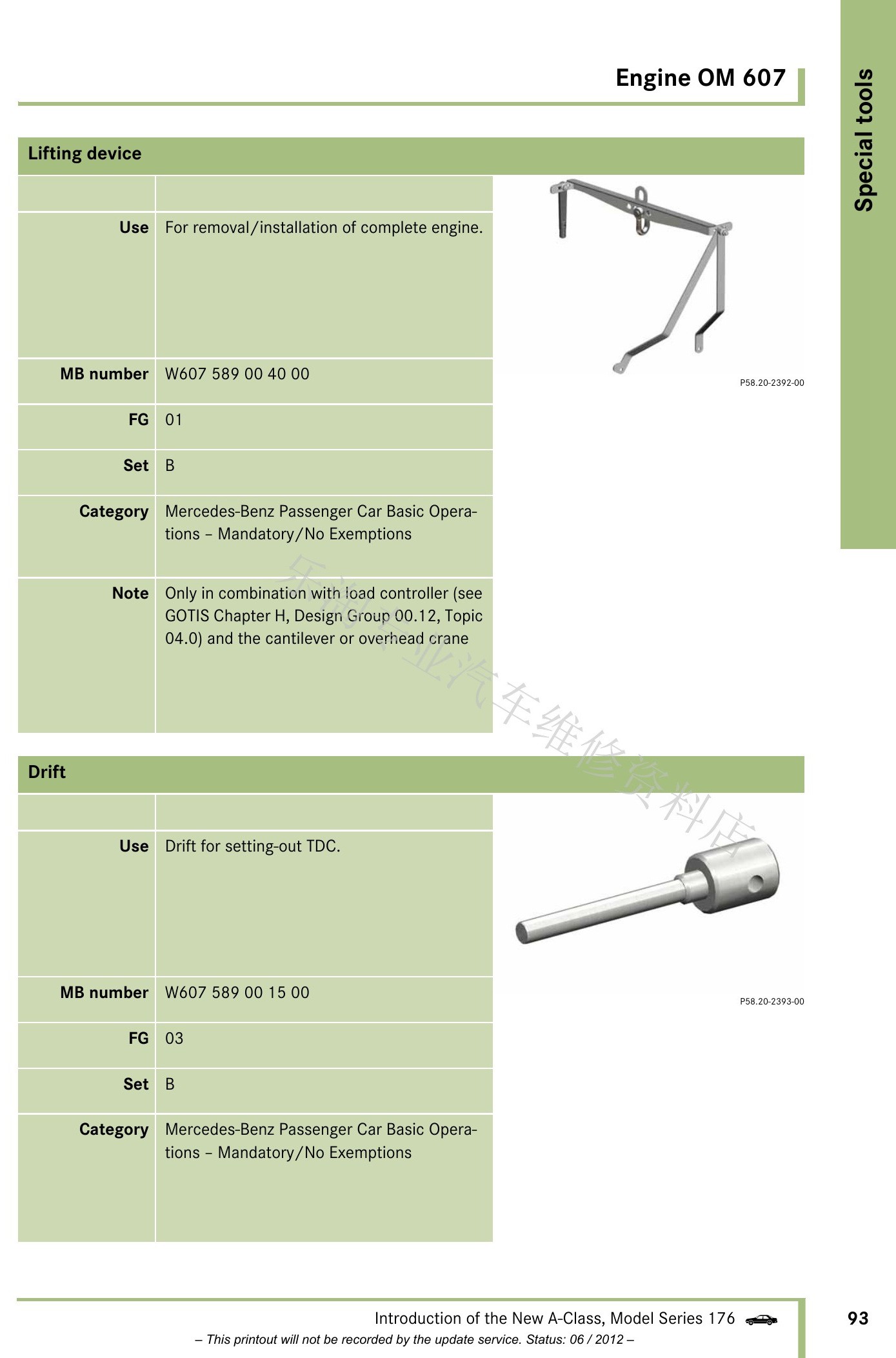

W176 A级维修介绍手册原第95页。
W176 A级维修介绍手册原第96页。

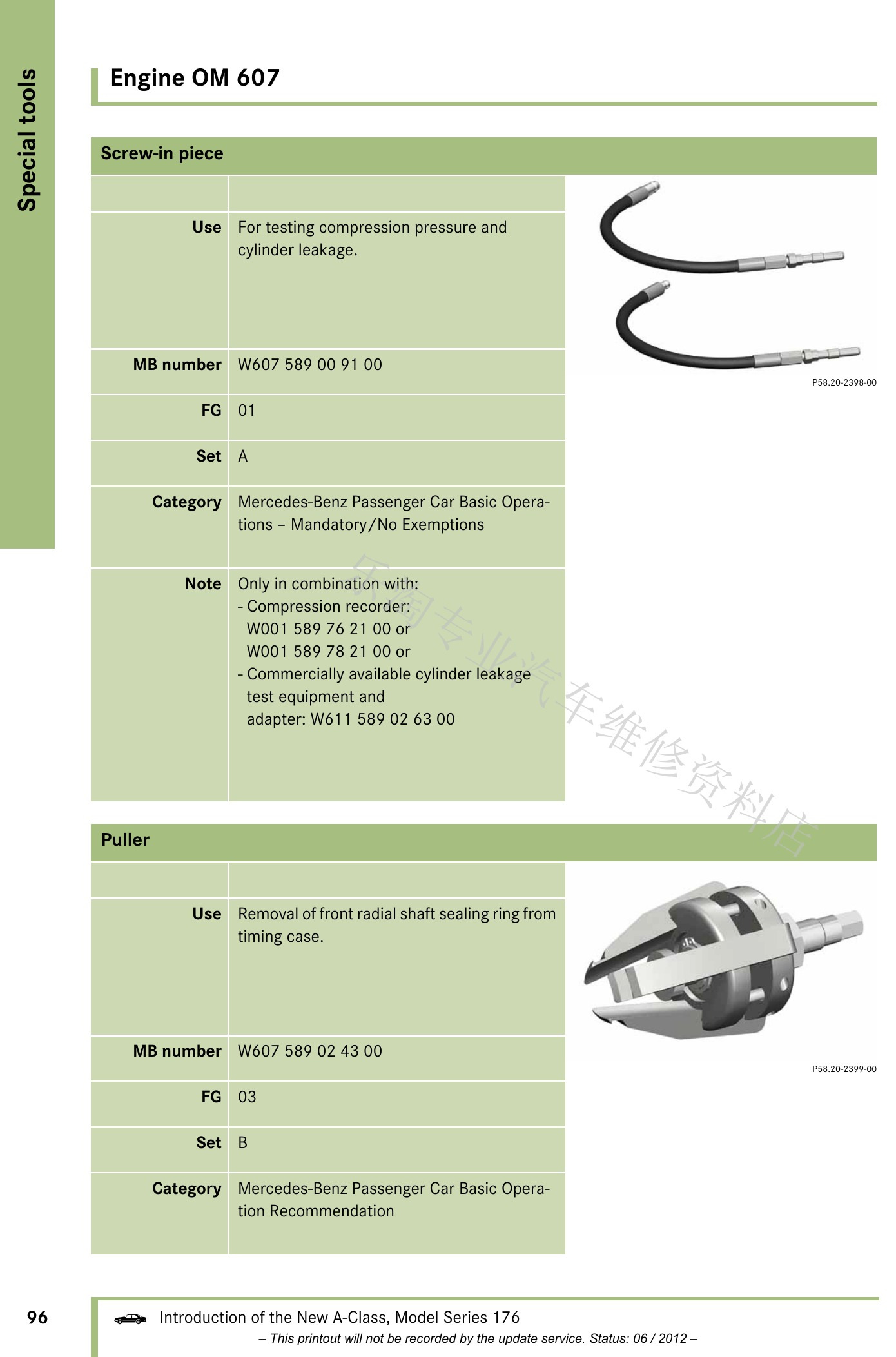

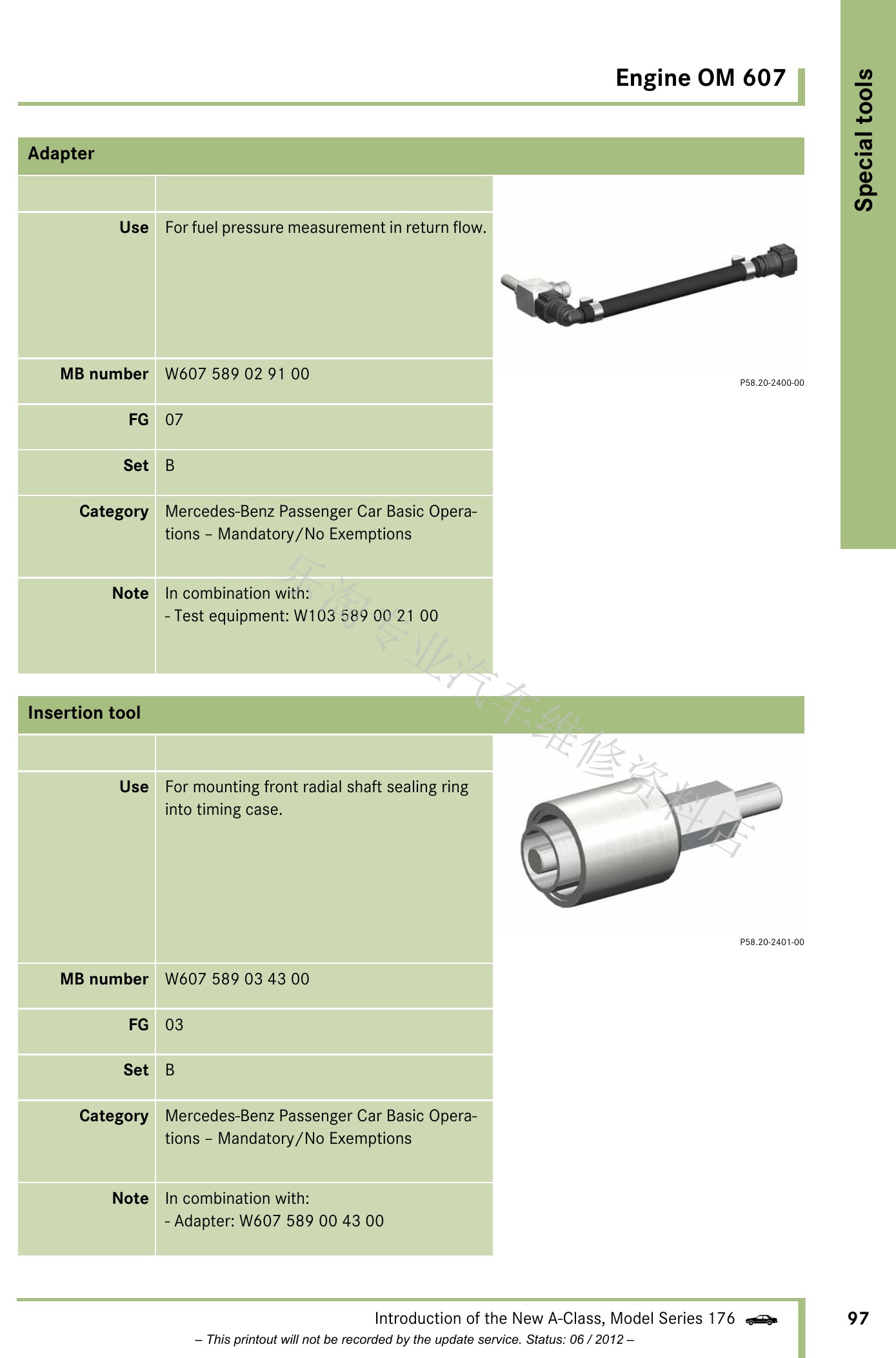

W176 A级维修介绍手册原第97页。

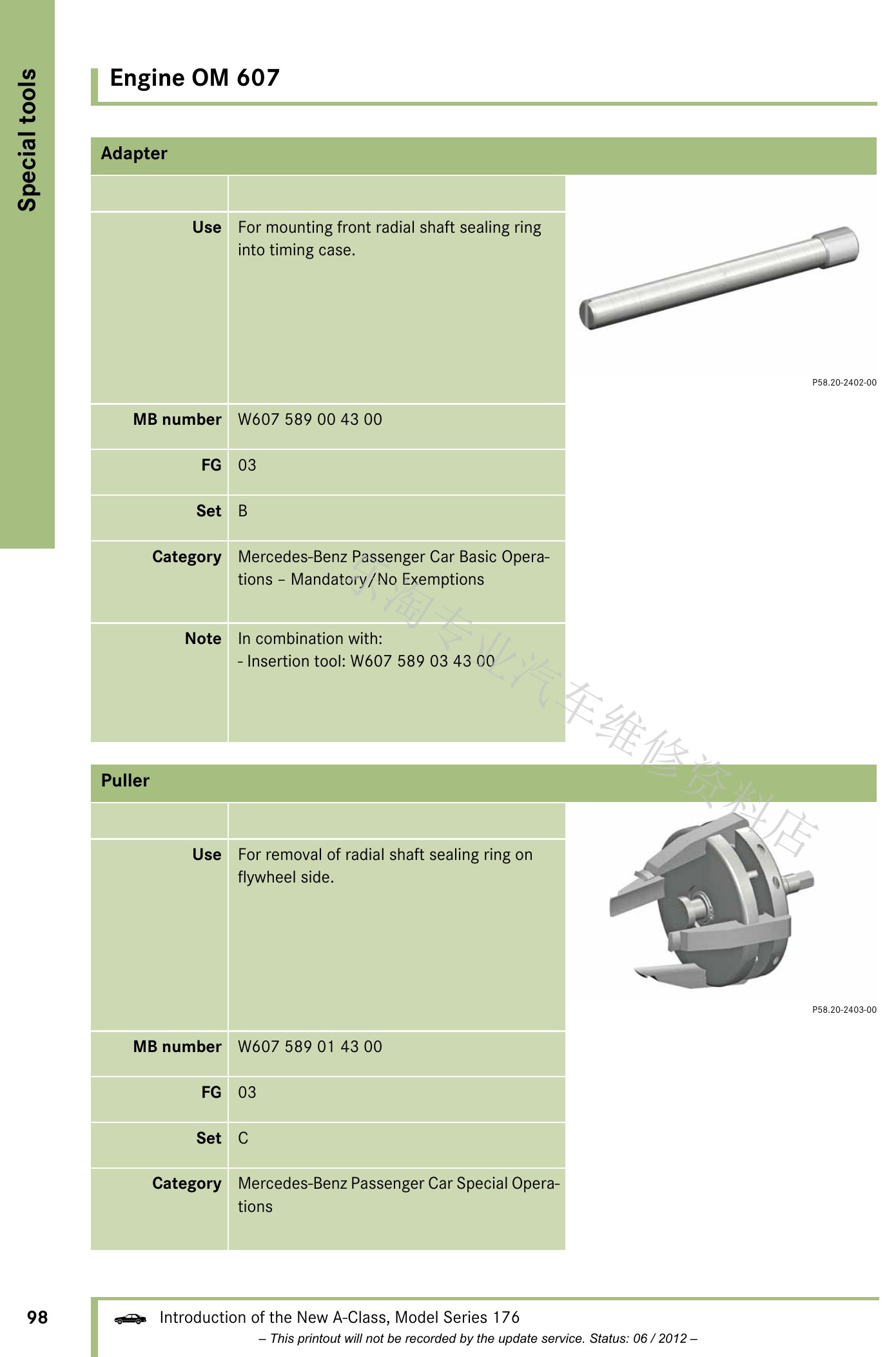

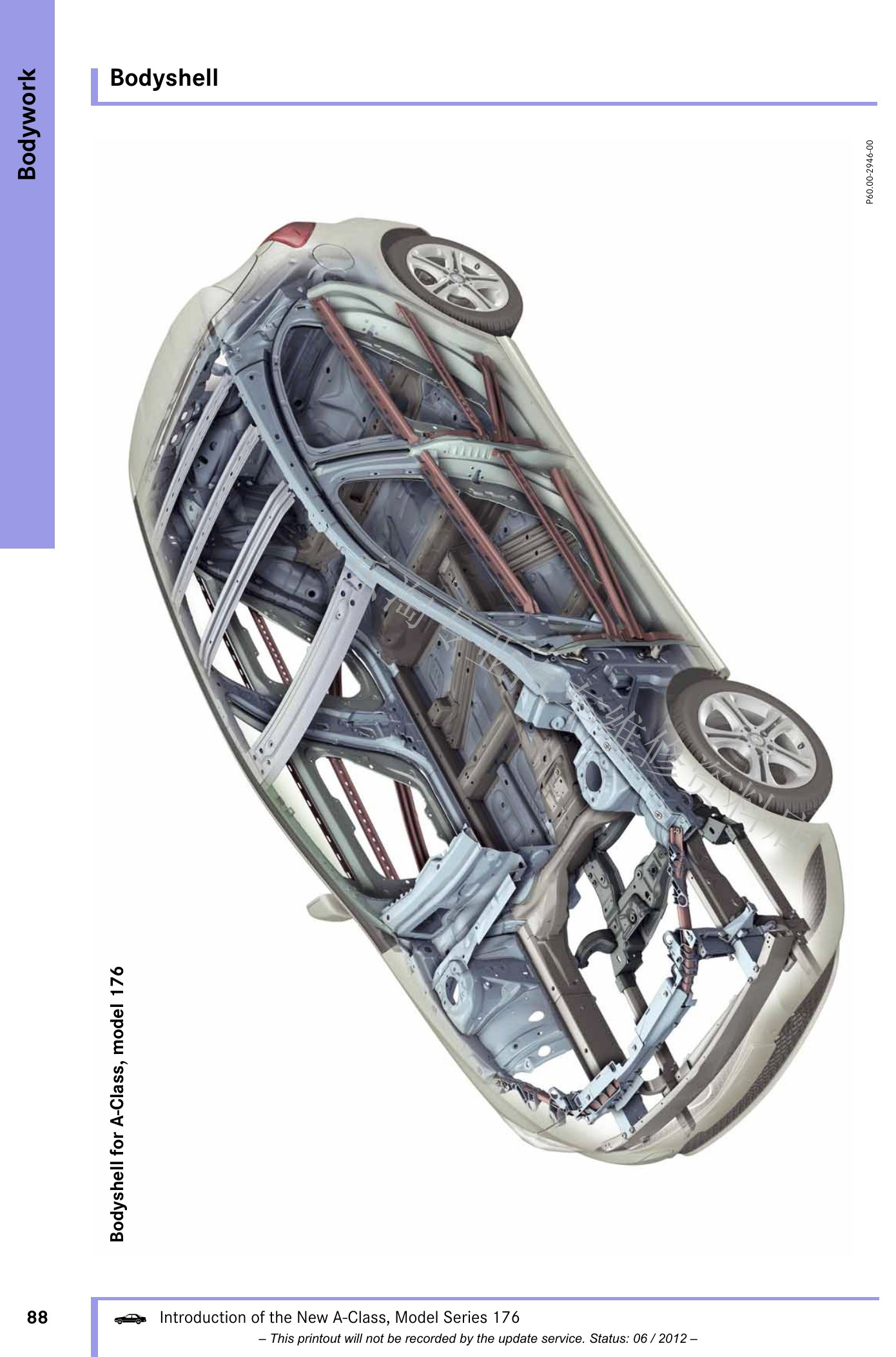

W176 A级维修介绍手册原第98页。

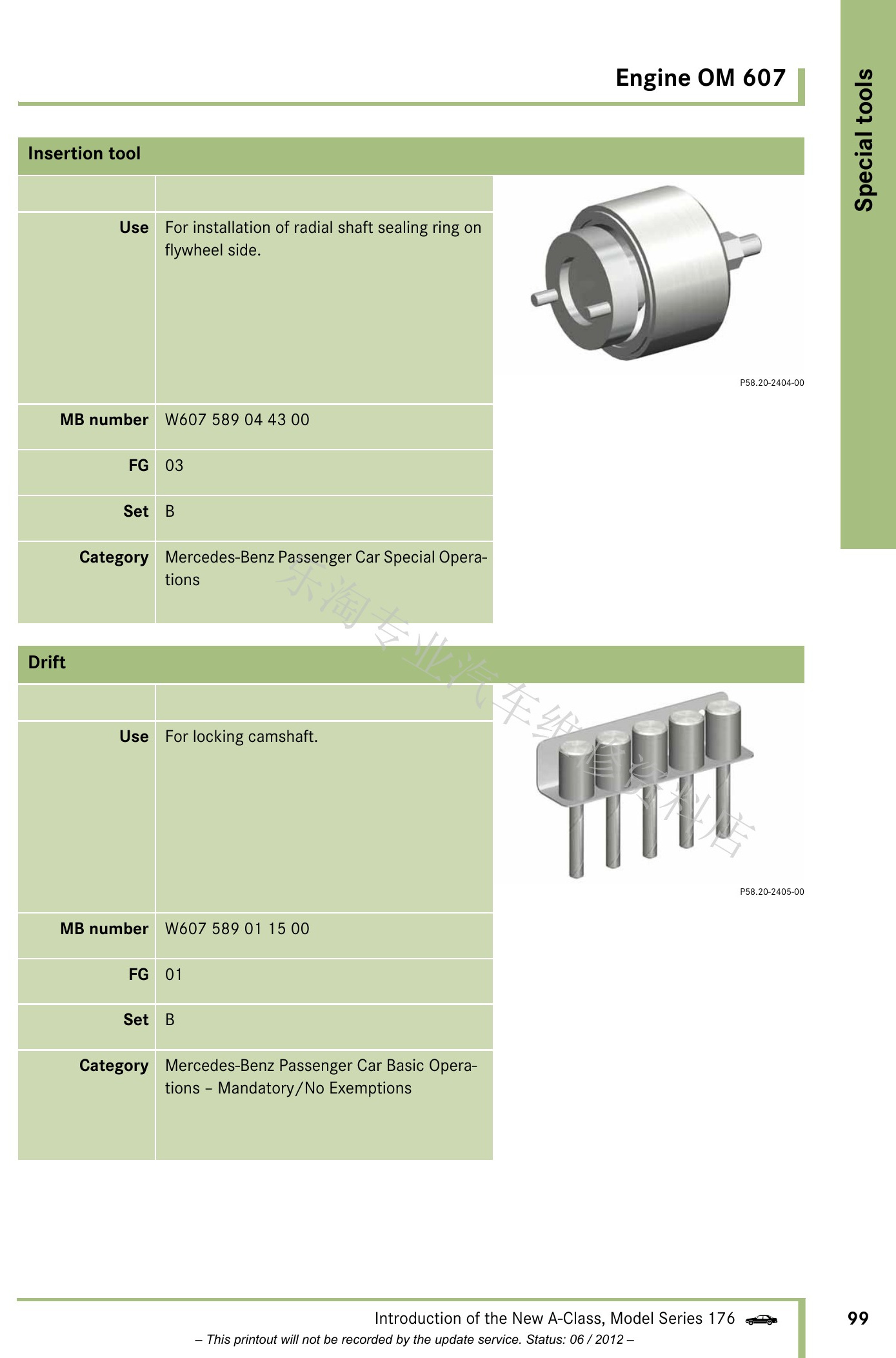

W176 A级维修介绍手册原第99页。

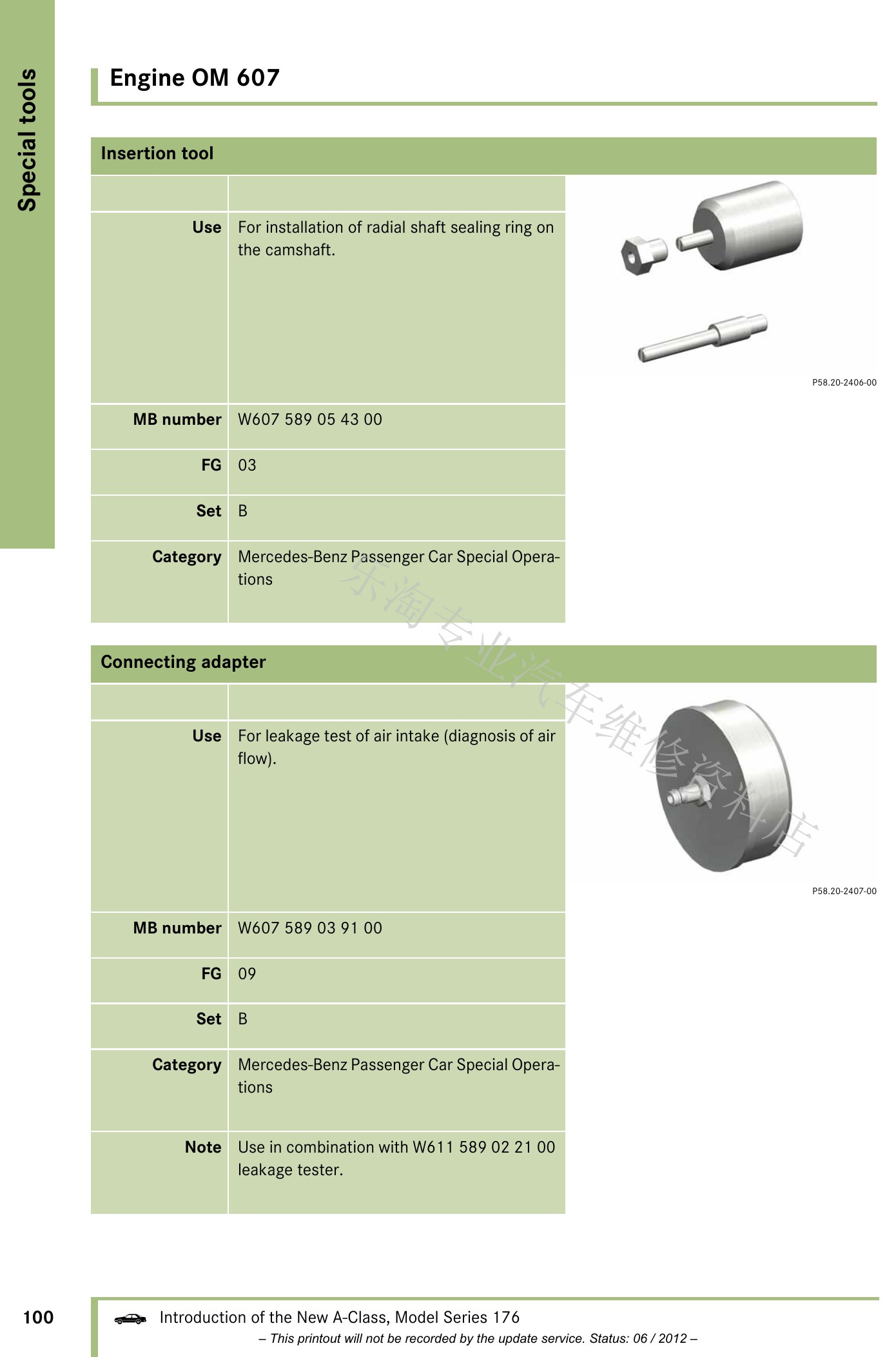

W176 A级维修介绍手册原第100页。

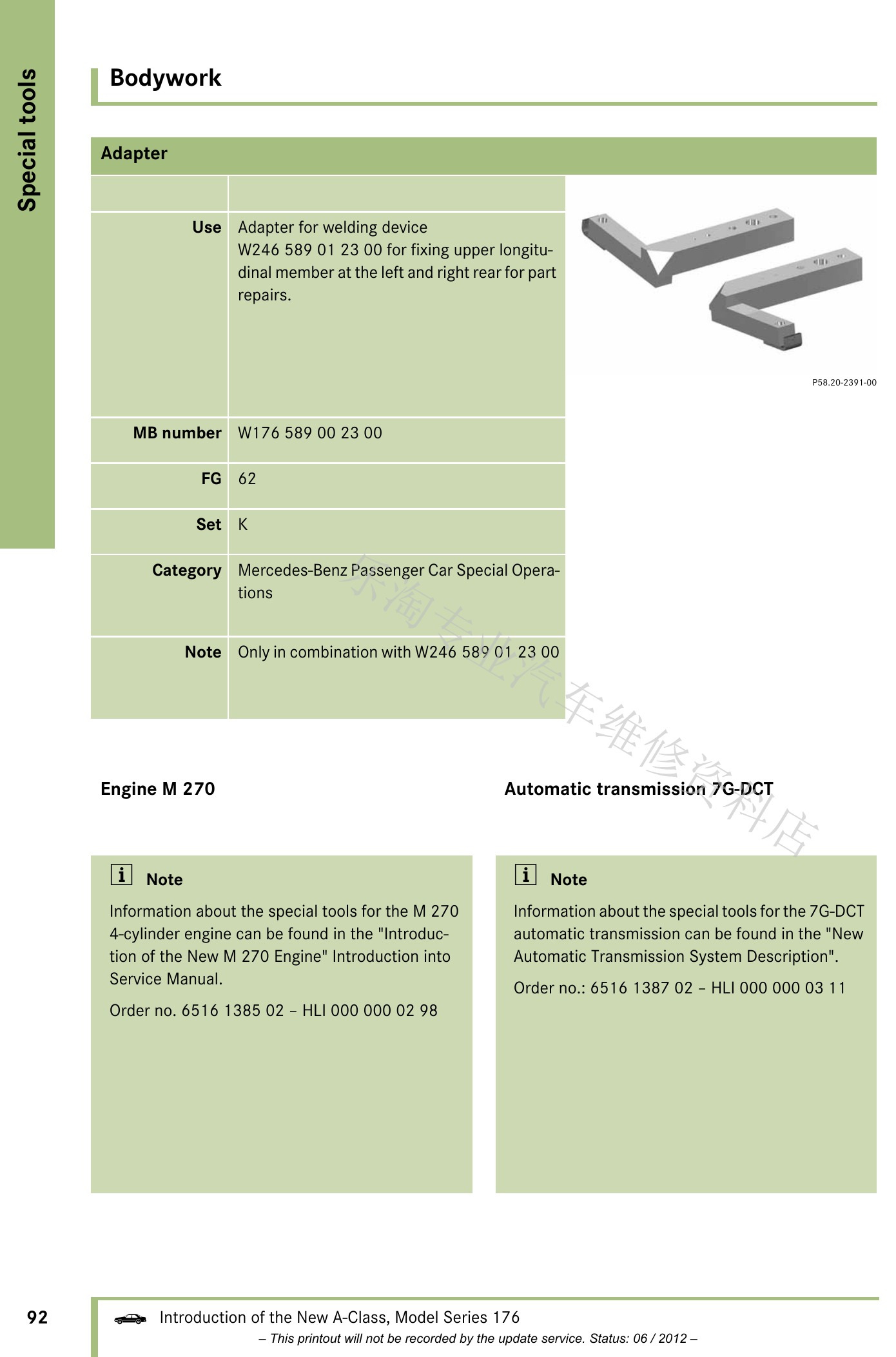

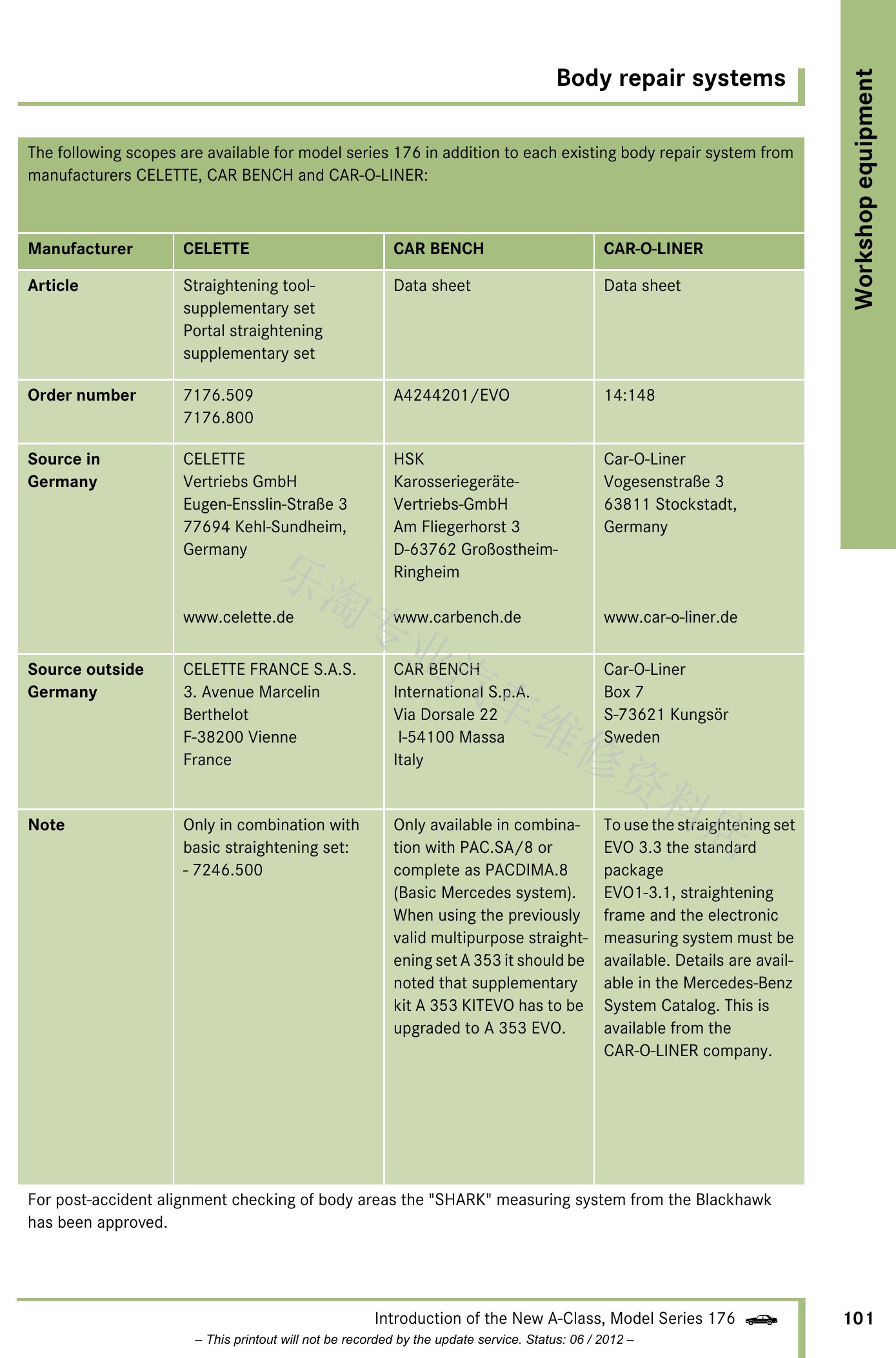

W176 A级维修介绍手册原第101页。
W176 A级维修介绍手册原第102页。

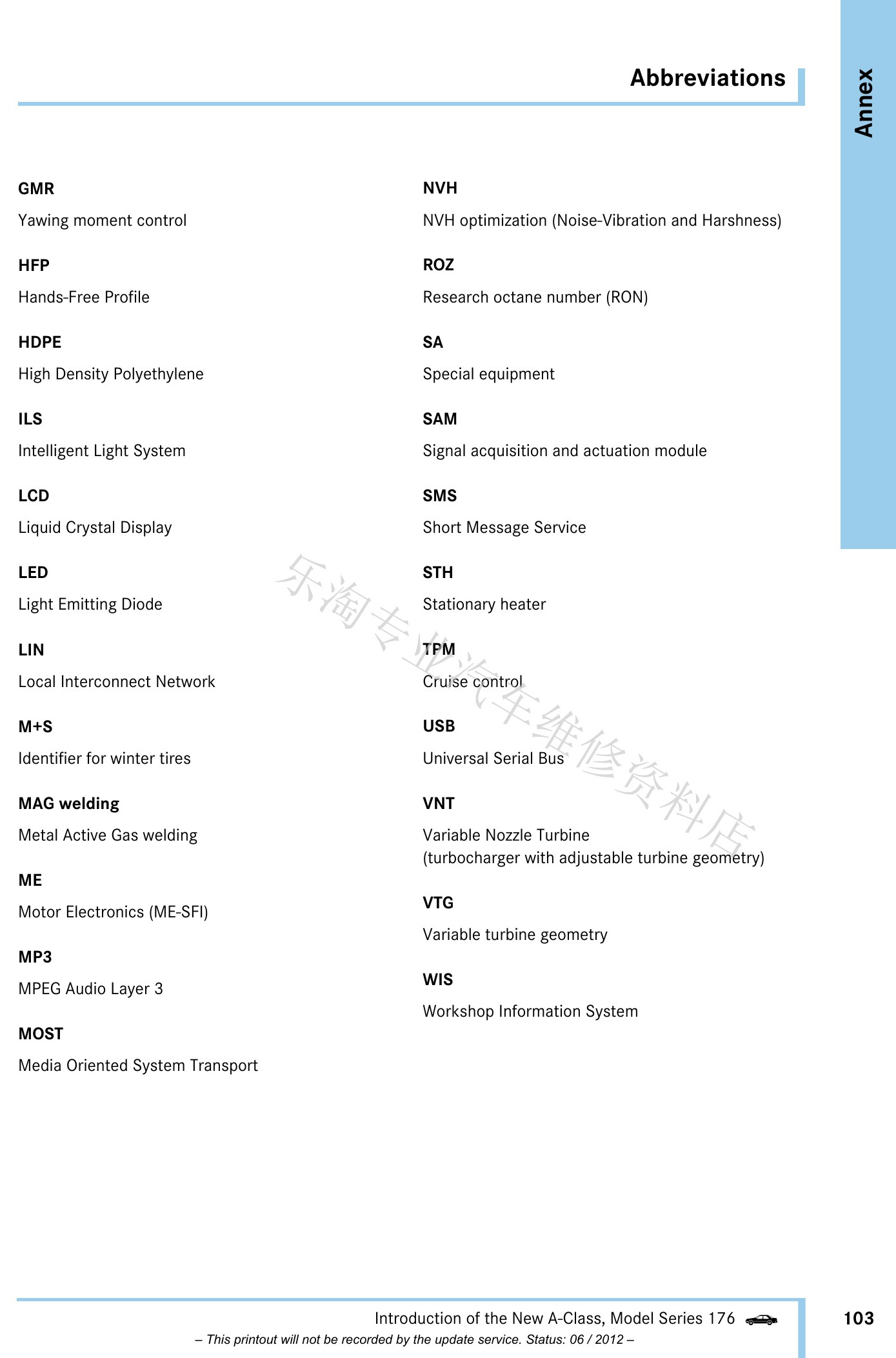

W176 A级维修介绍手册原第103页。

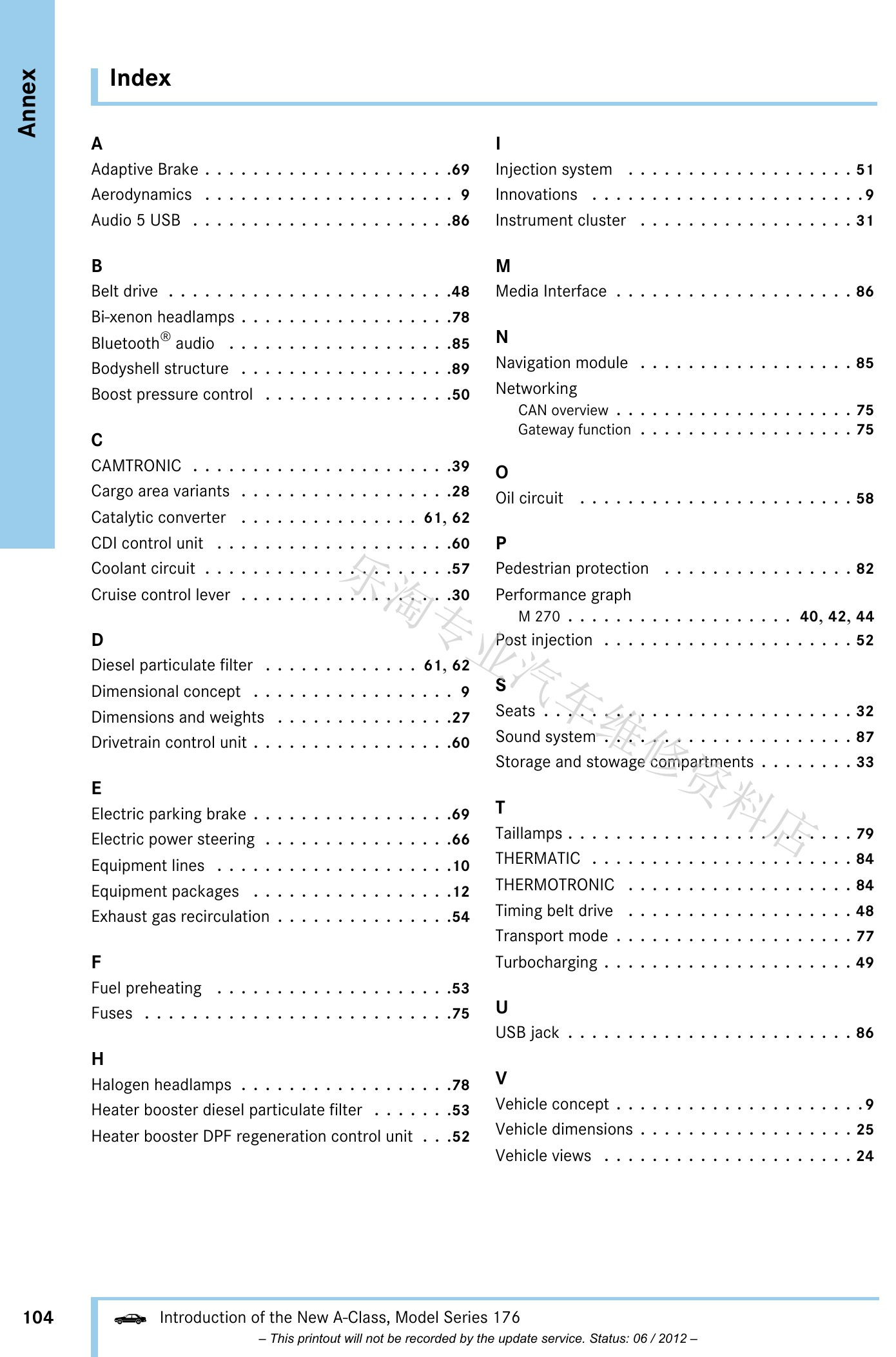

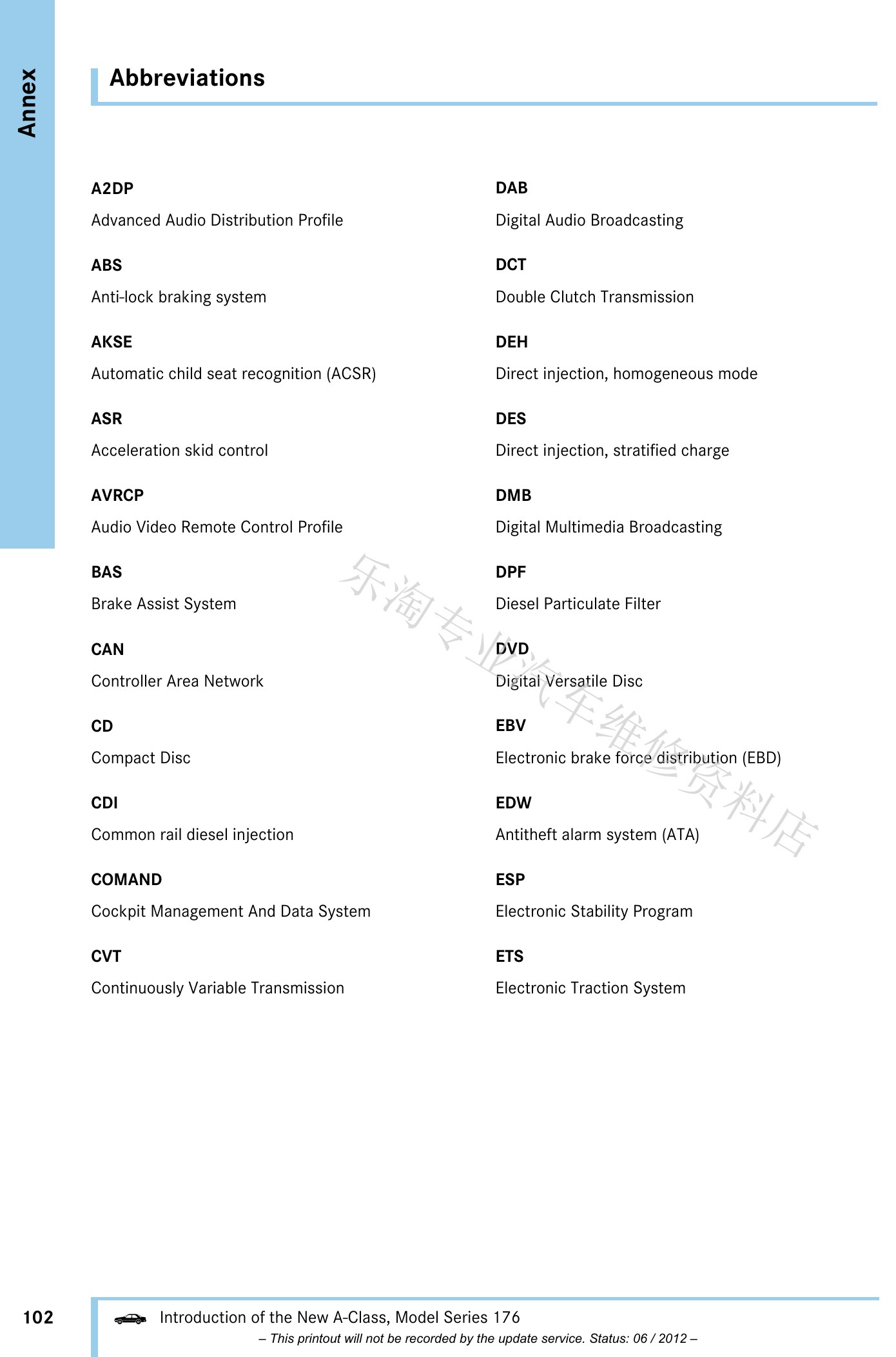

W176 A级维修介绍手册原第104页。
W176 A级维修介绍手册原第105页。
W176 A级维修介绍手册原第106页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
