摘要依据奔驰X204 GLK车型204维修介绍手册，保留92页原资料，整理车型装备、整车、保养、发动机、4MATIC、越野底盘、网络、空调与车身结构。

一、资料范围与技术状态

本手册介绍车型204中的新款GLK，技术状态为2008年6月。目录中另有一份文件名位于CLK目录的副本，经比对提取正文完全一致，因此只保留画质和文件体积更完整的一份。

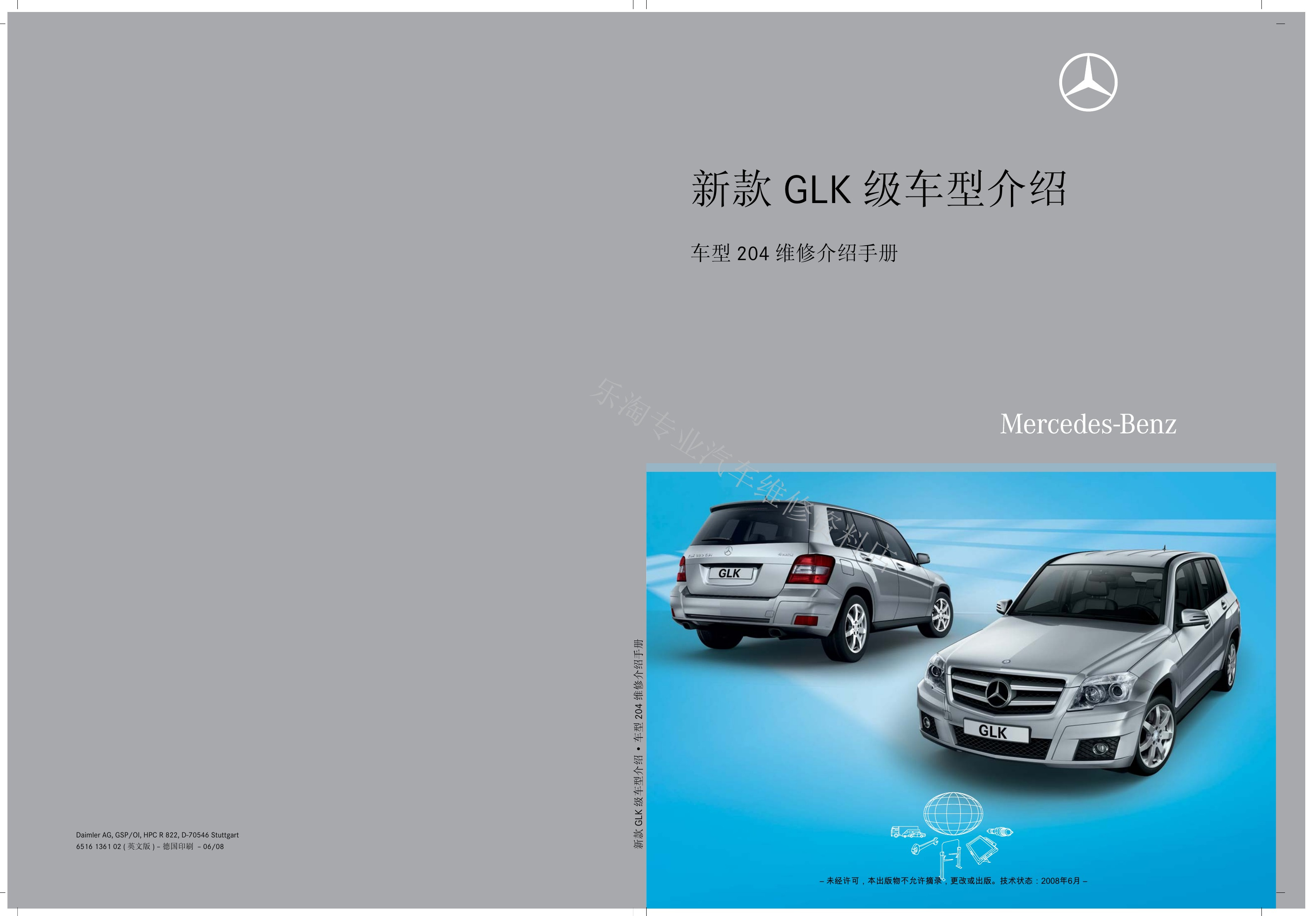

X204 GLK维修介绍手册原第1页。

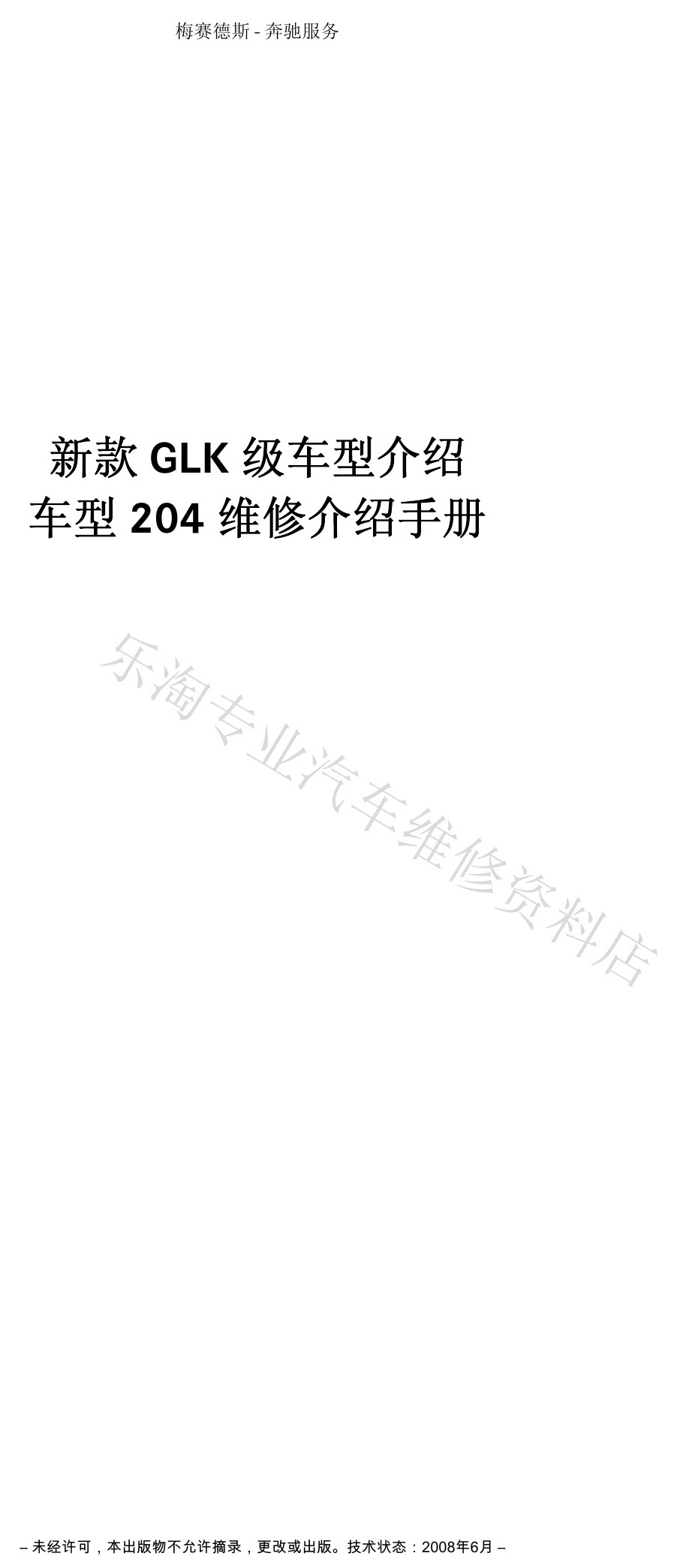

X204 GLK维修介绍手册原第2页。

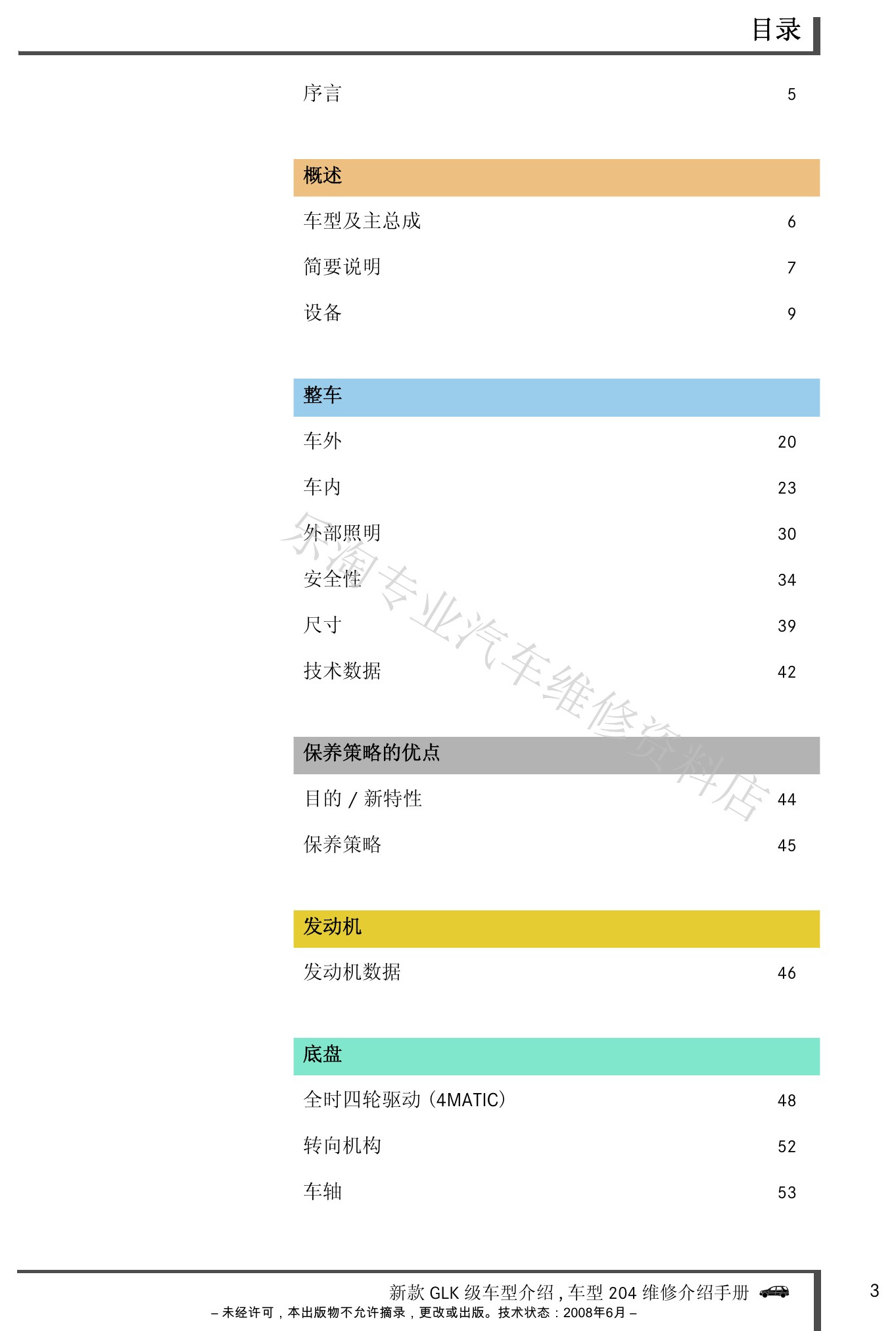

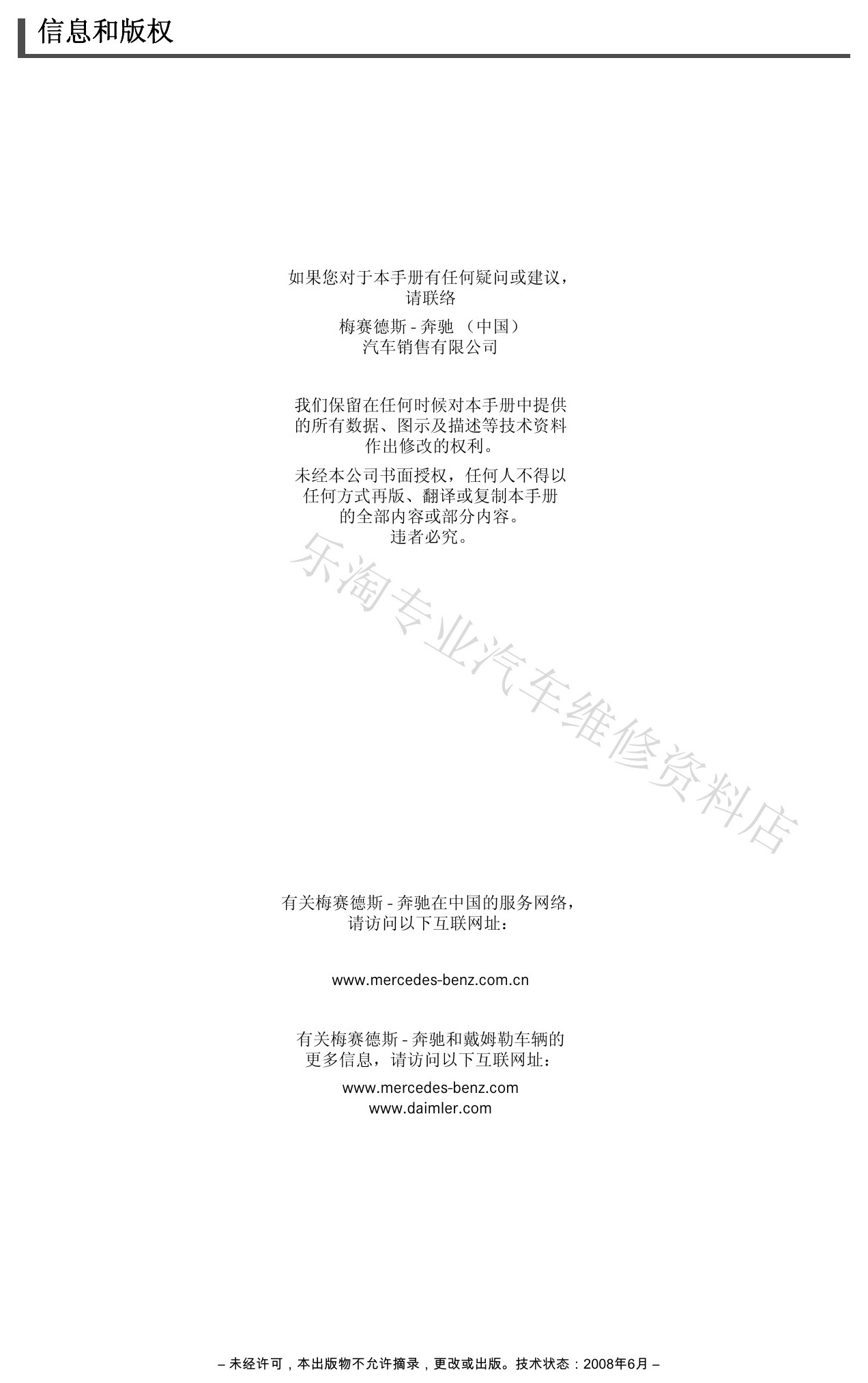

X204 GLK维修介绍手册原第3页。

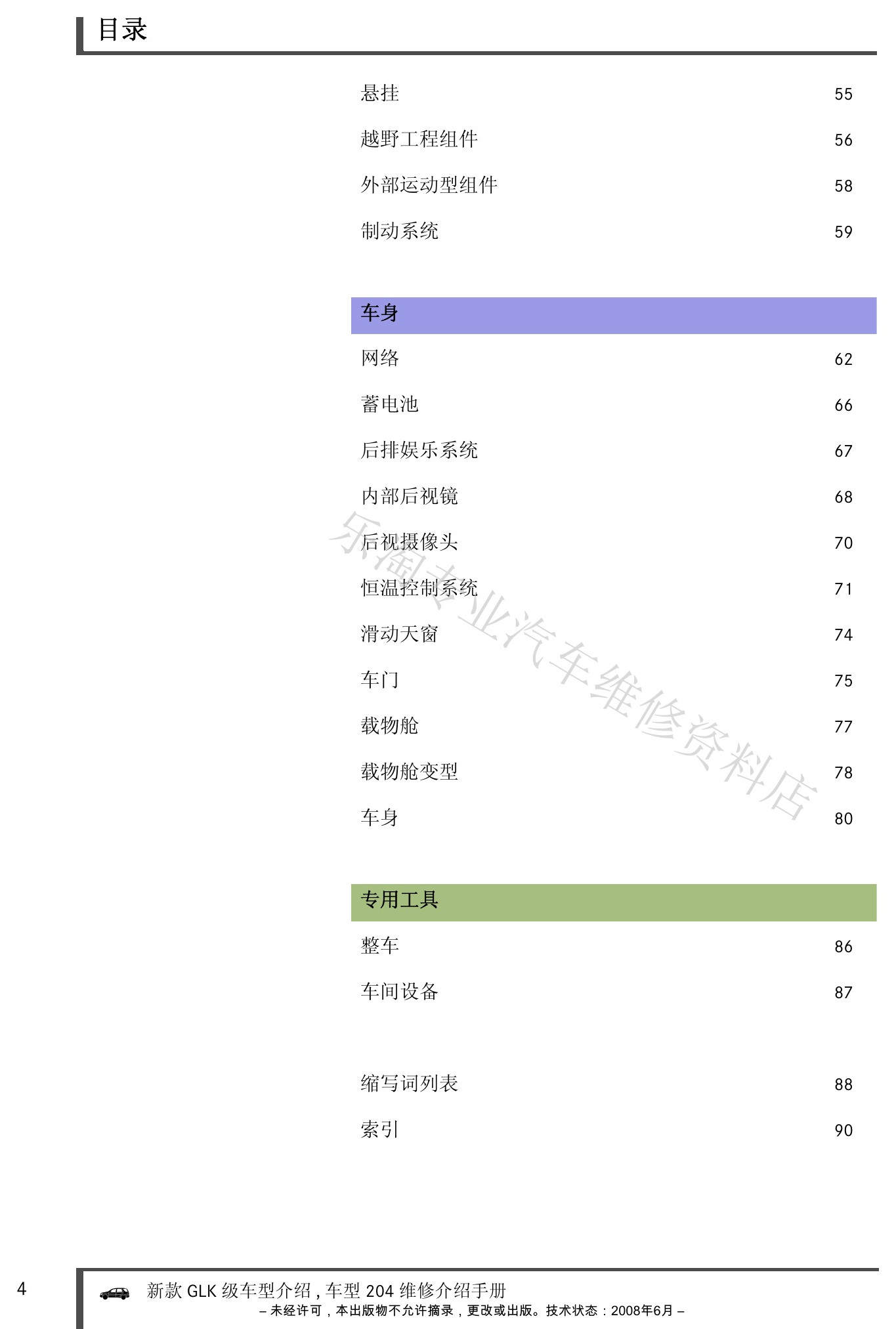

X204 GLK维修介绍手册原第4页。

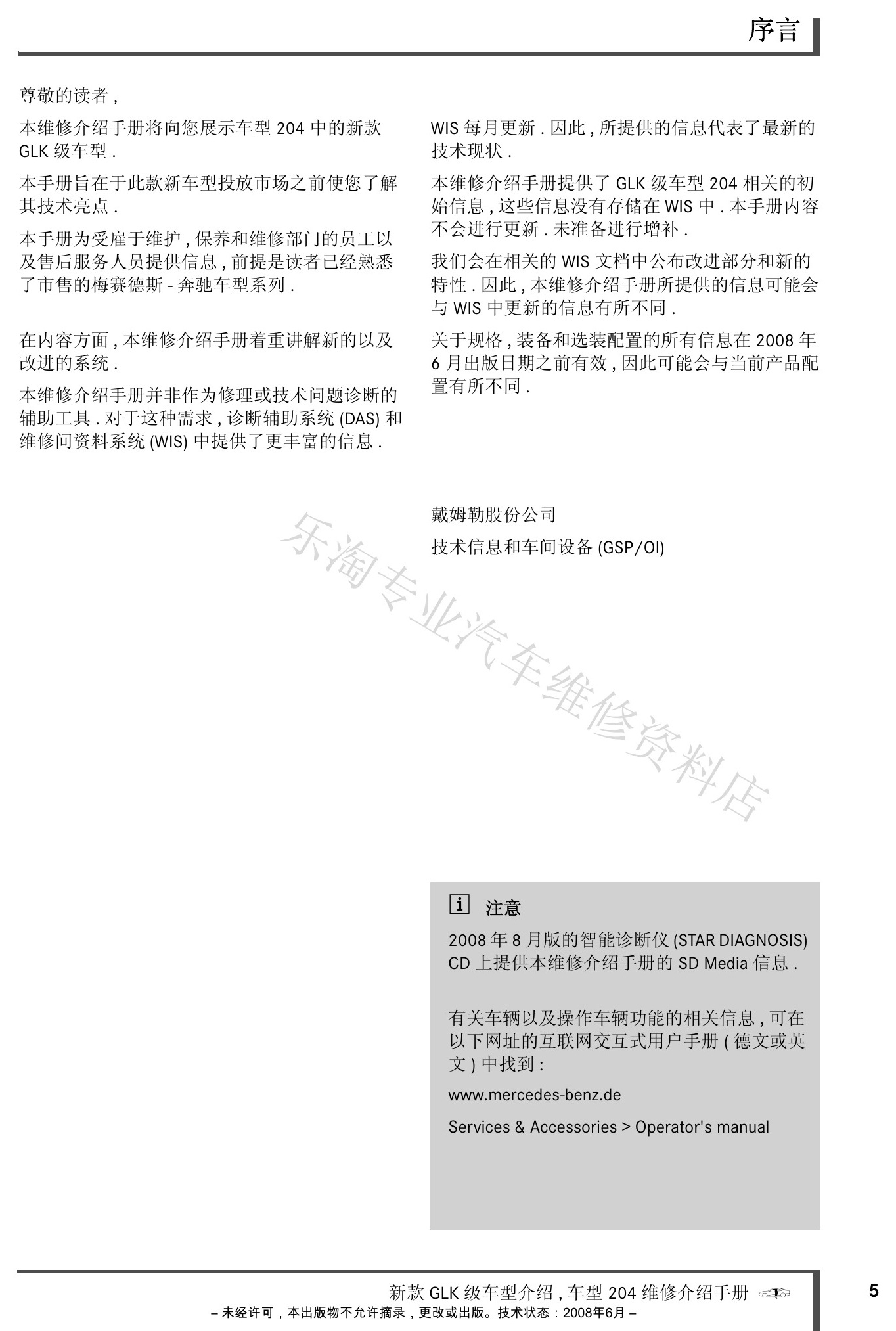

X204 GLK维修介绍手册原第5页。
X204 GLK维修介绍手册原第6页。

二、车型、主总成与装备概览

概览列出GLK 280 4MATIC、GLK 320 CDI 4MATIC和GLK 350 4MATIC的车型、发动机、722.9变速箱及上市信息，并介绍主要装备。

X204 GLK维修介绍手册原第7页。
X204 GLK维修介绍手册原第8页。
X204 GLK维修介绍手册原第9页。

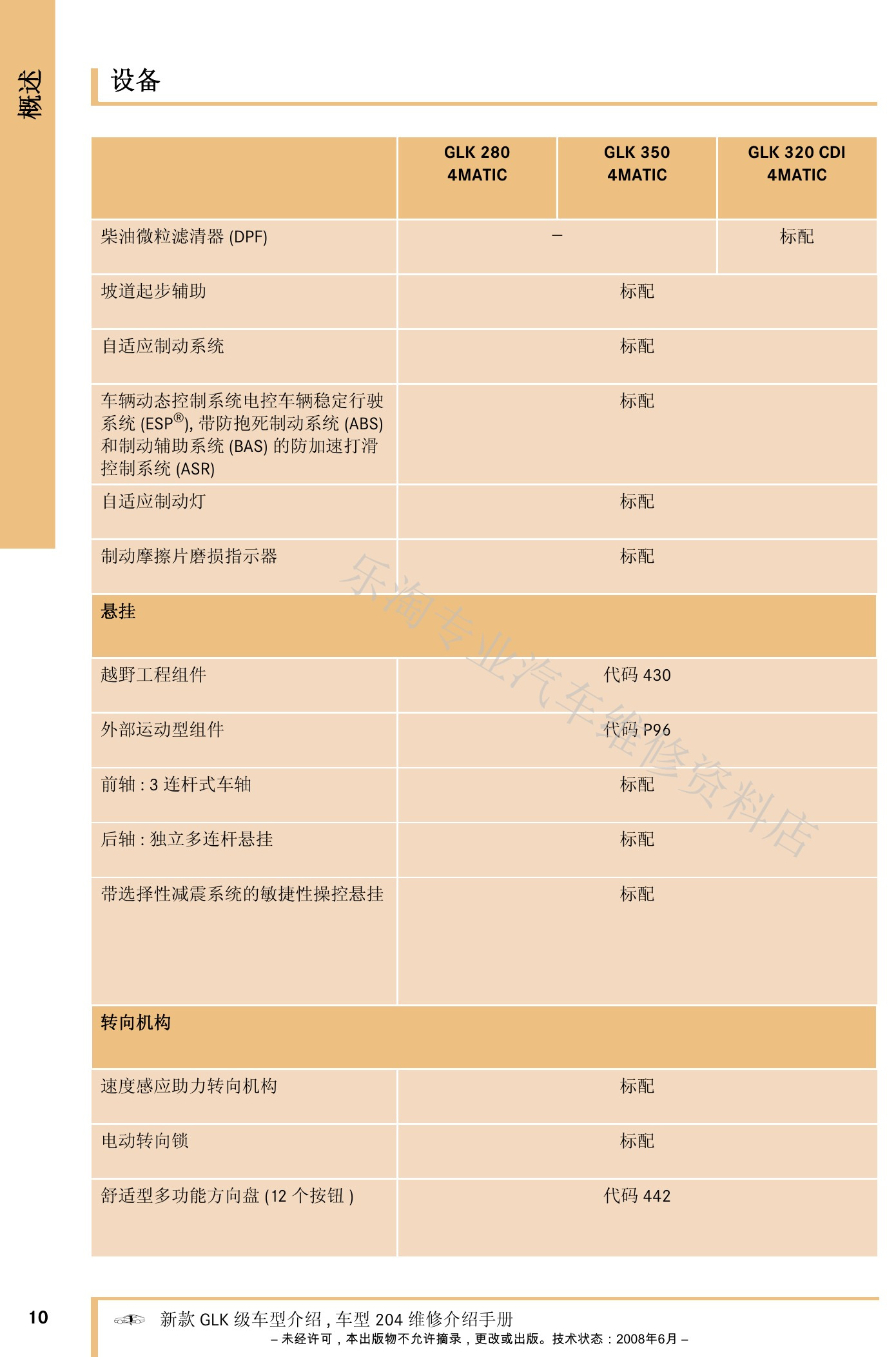

X204 GLK维修介绍手册原第10页。

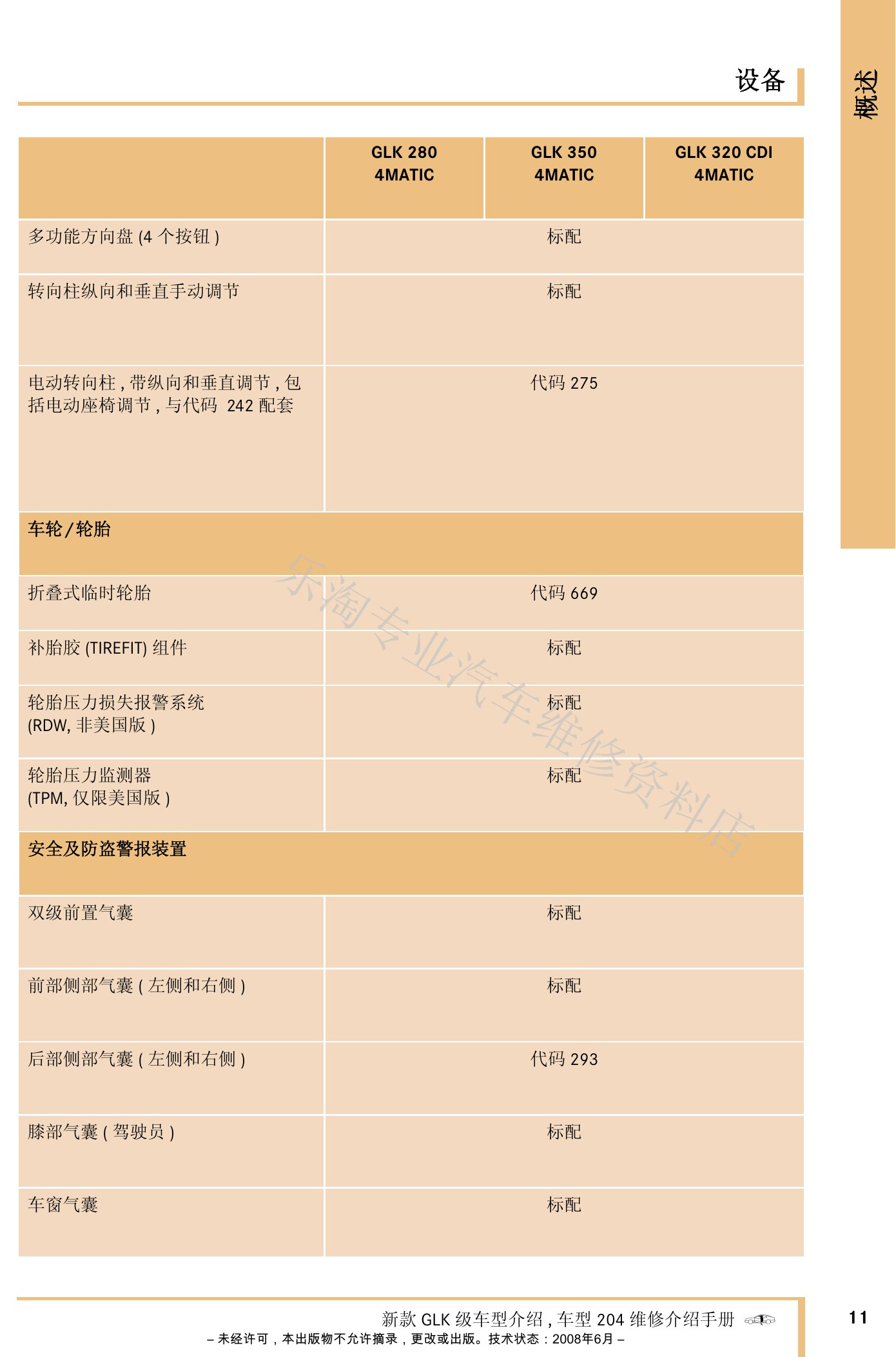

X204 GLK维修介绍手册原第11页。

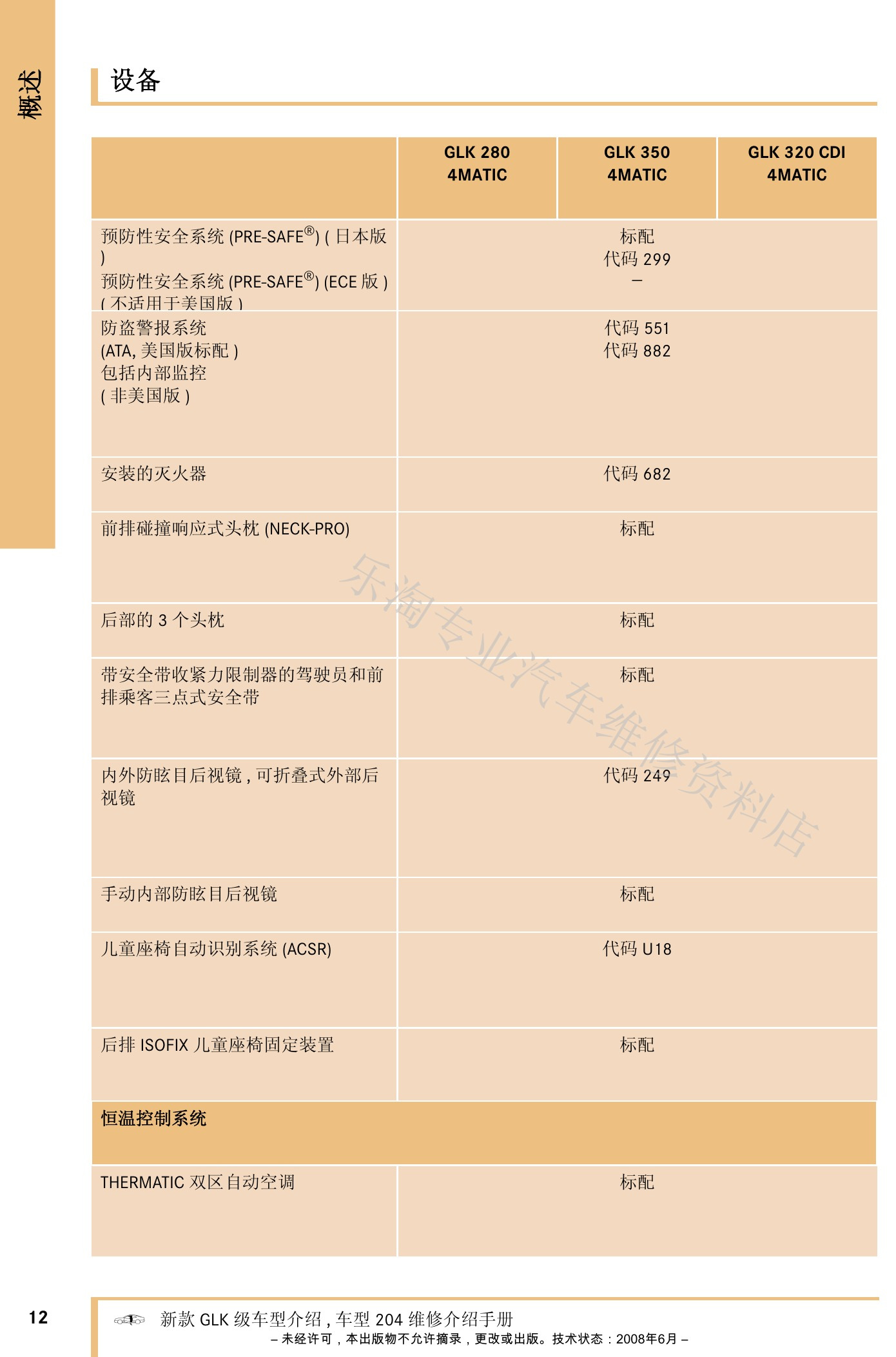

X204 GLK维修介绍手册原第12页。
X204 GLK维修介绍手册原第13页。
X204 GLK维修介绍手册原第14页。

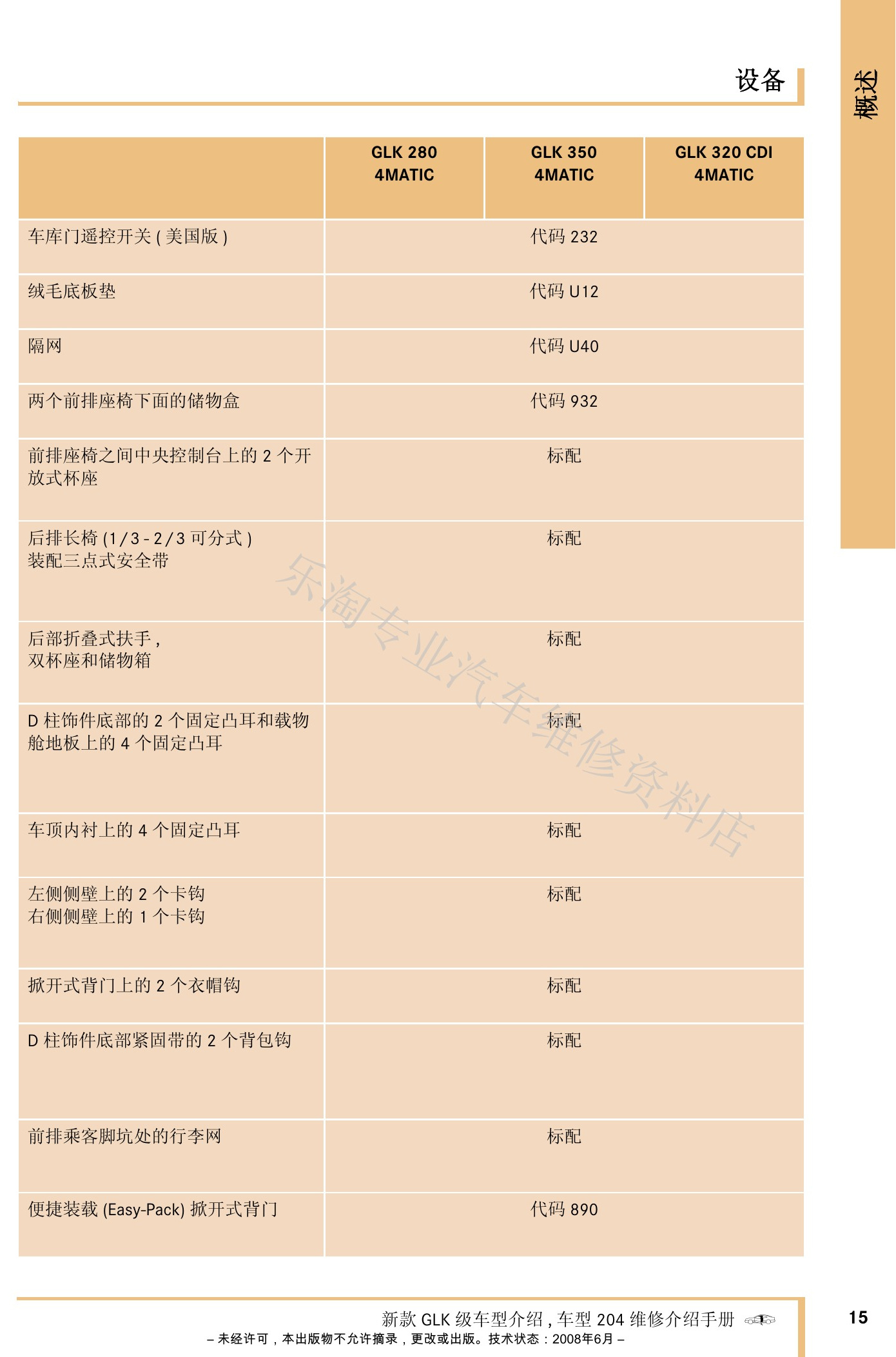

X204 GLK维修介绍手册原第15页。

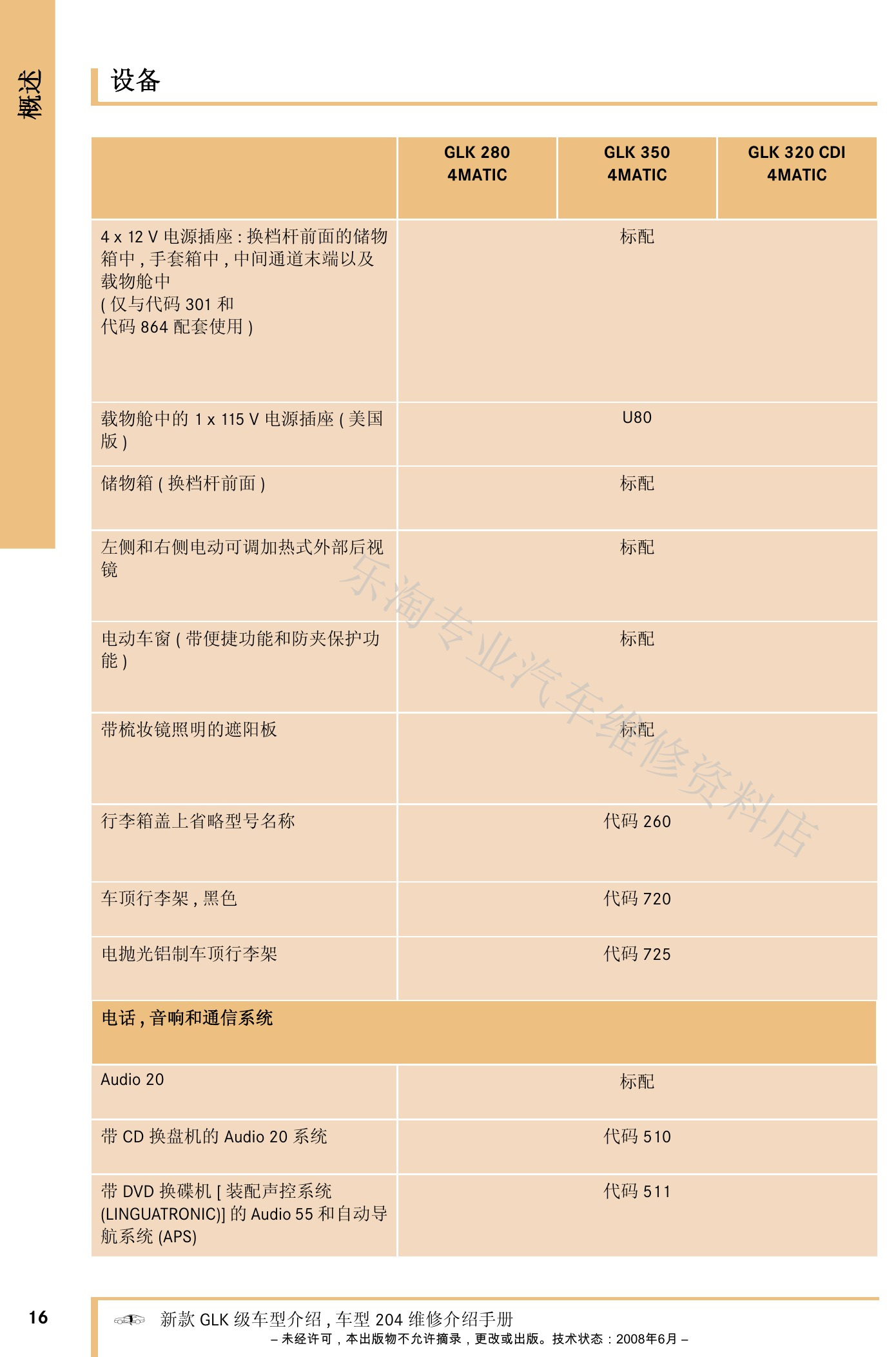

X204 GLK维修介绍手册原第16页。
X204 GLK维修介绍手册原第17页。

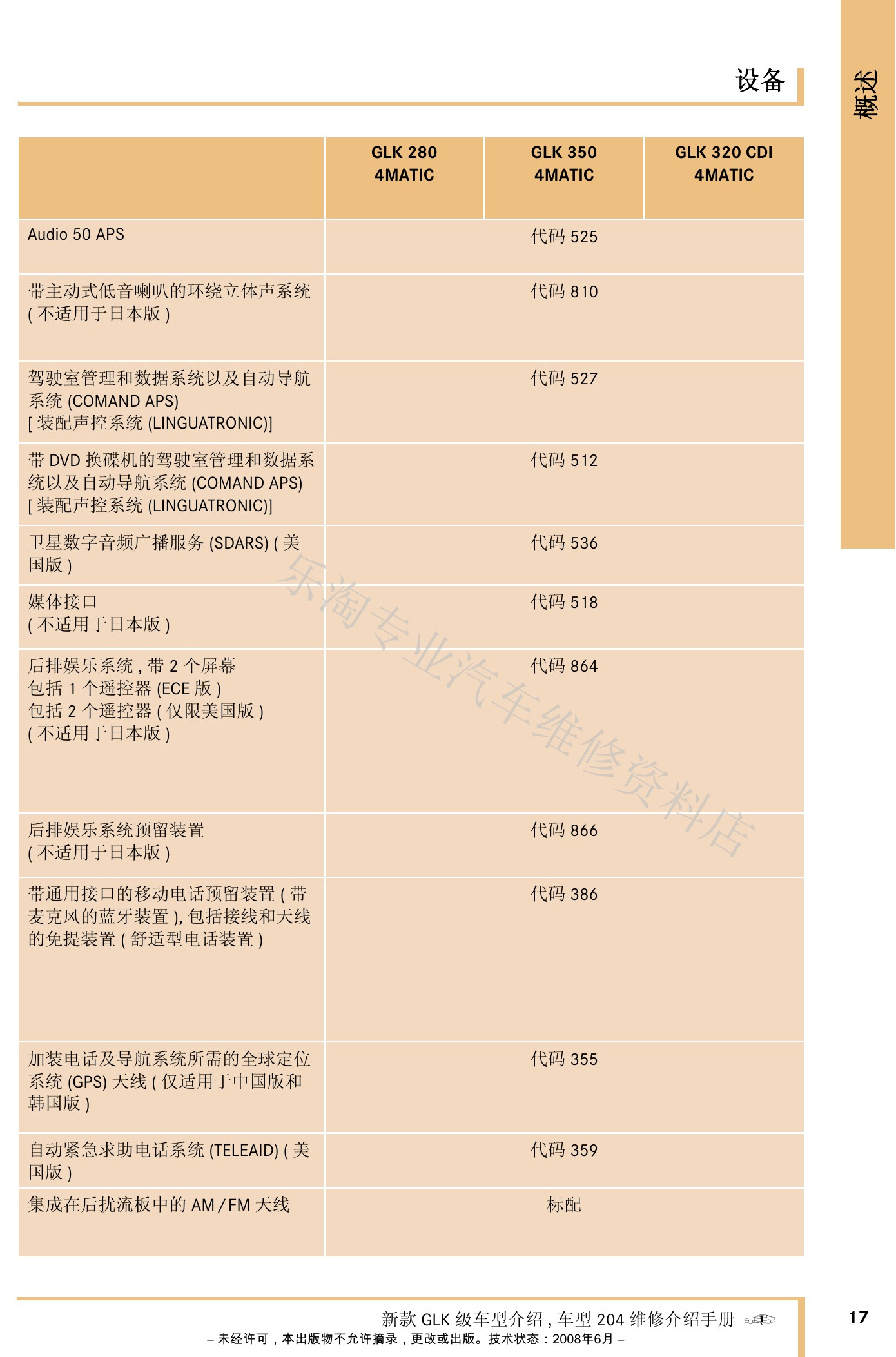

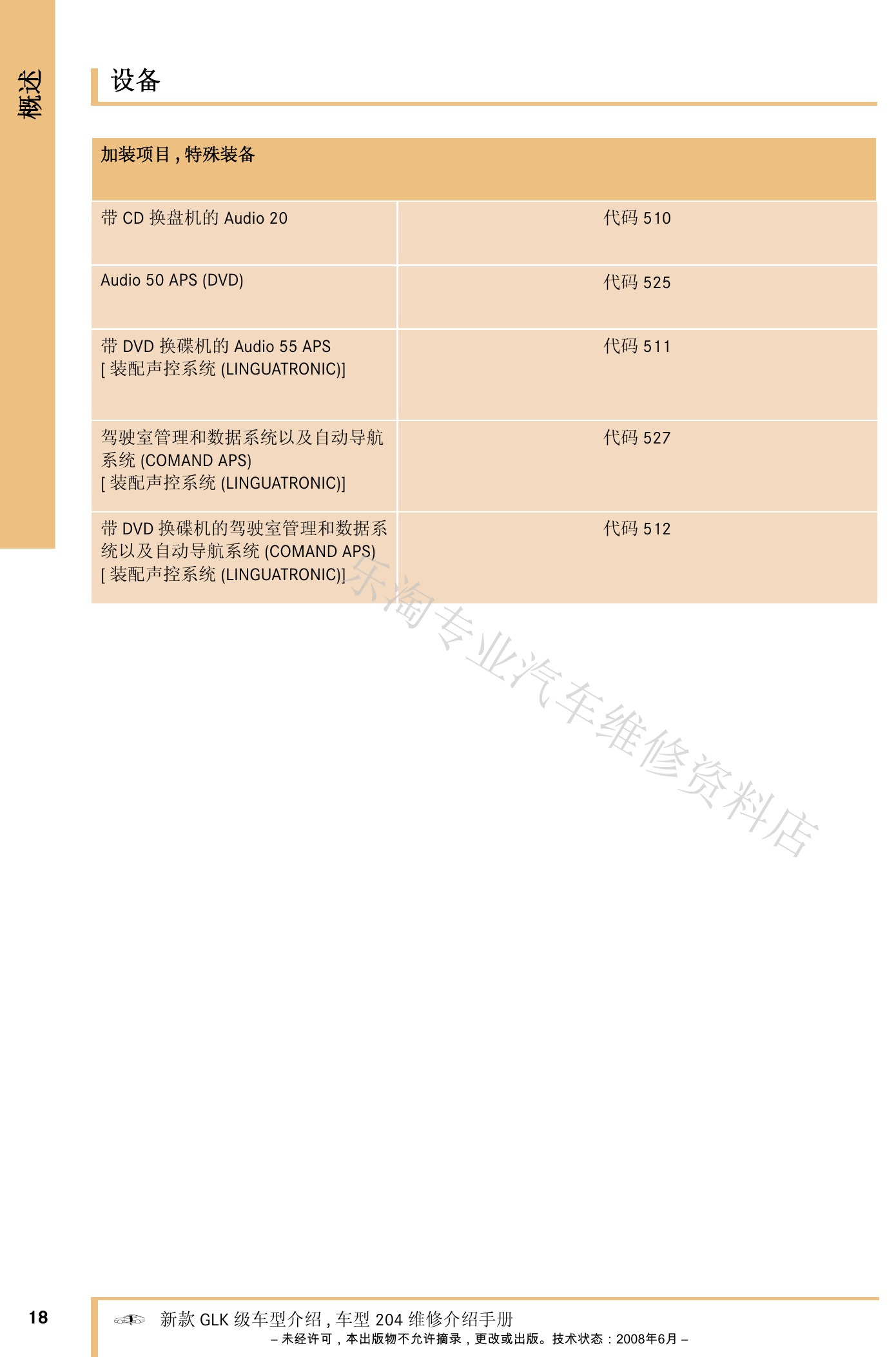

X204 GLK维修介绍手册原第18页。

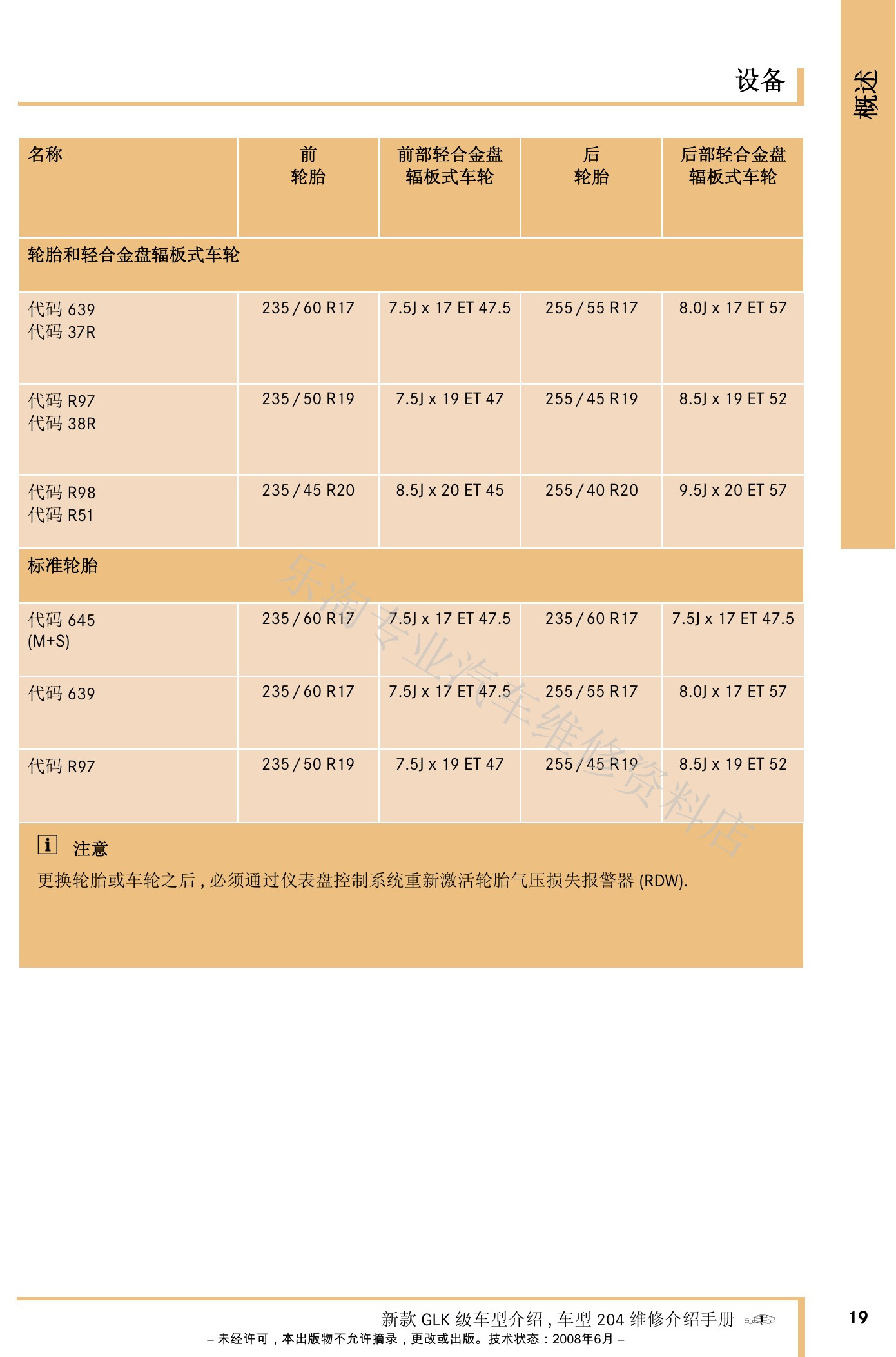

X204 GLK维修介绍手册原第19页。
X204 GLK维修介绍手册原第20页。

三、整车、照明、安全与技术数据

整车章节涵盖外观、内饰、外部照明、安全性、车身尺寸和技术数据，原图保留部件位置、空间结构和配置差异。

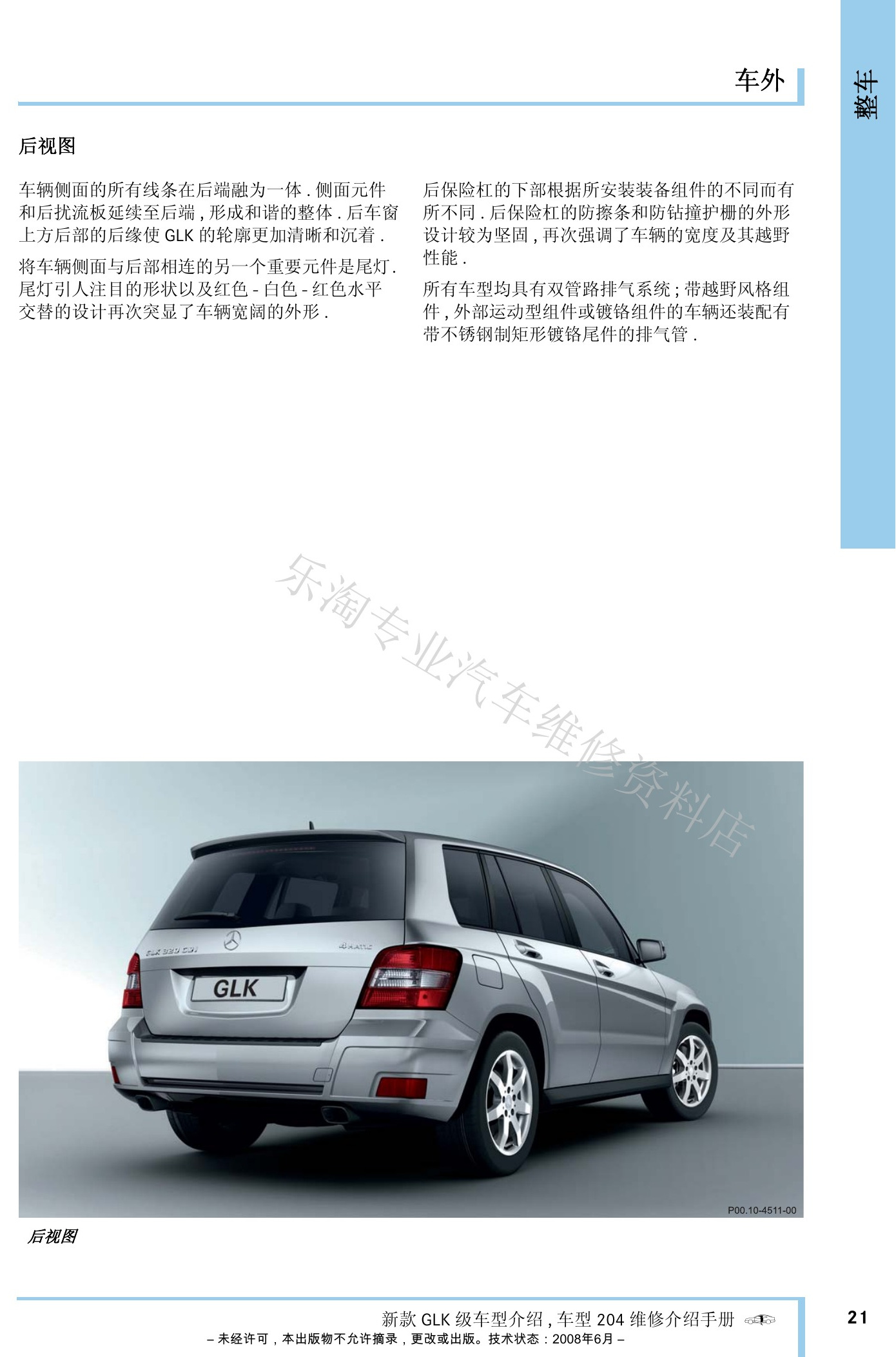

X204 GLK维修介绍手册原第21页。

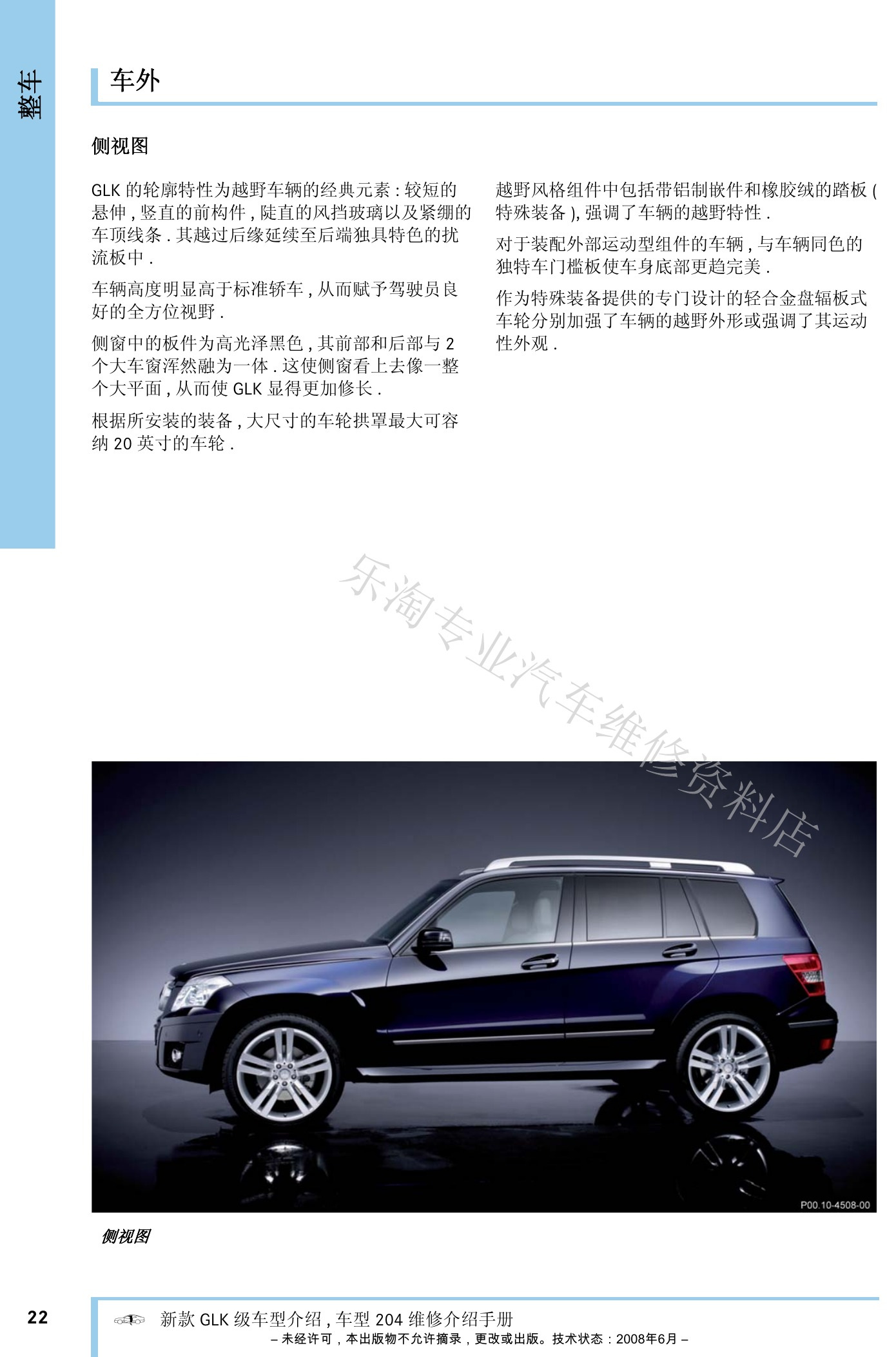

X204 GLK维修介绍手册原第22页。

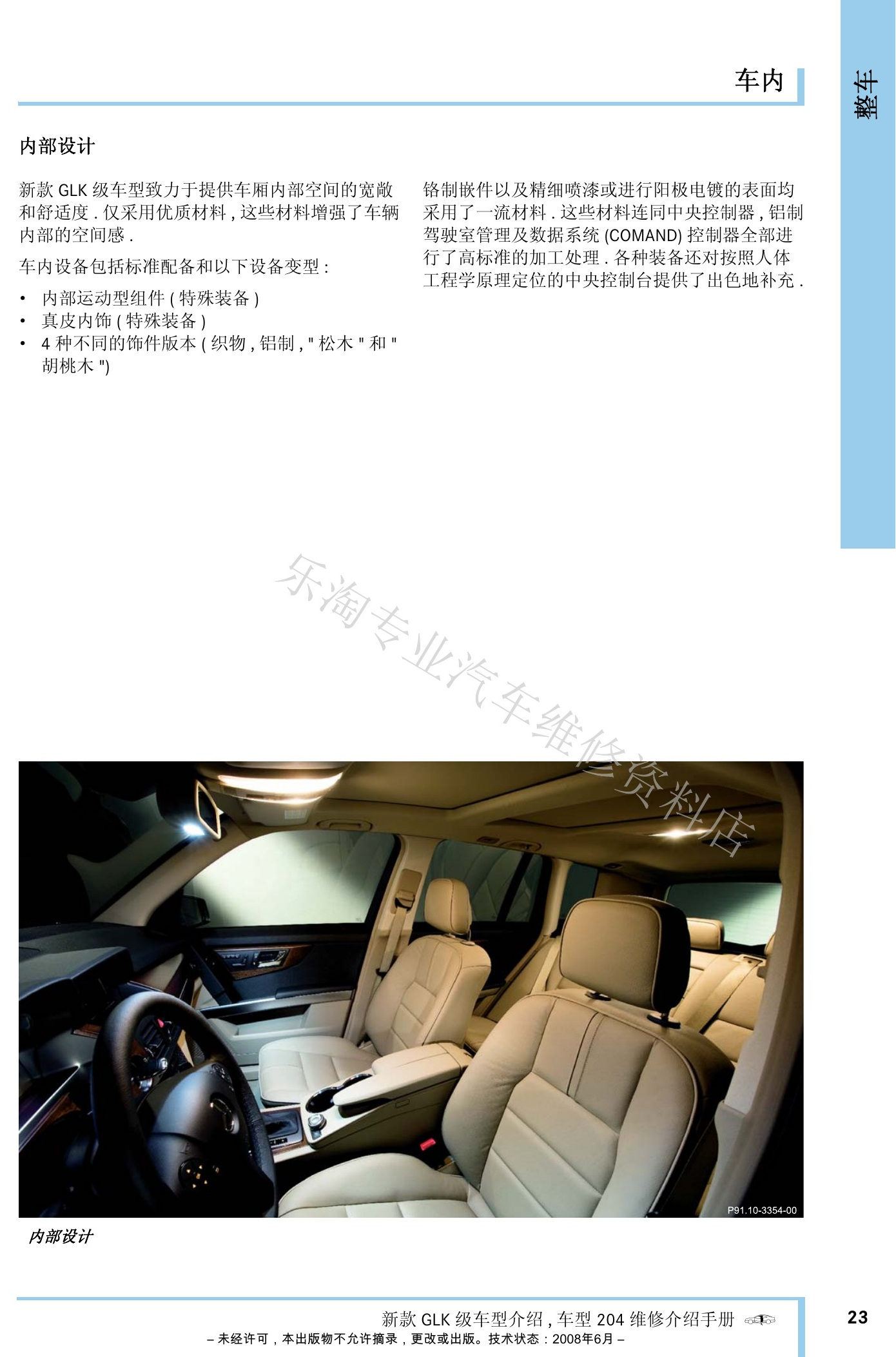

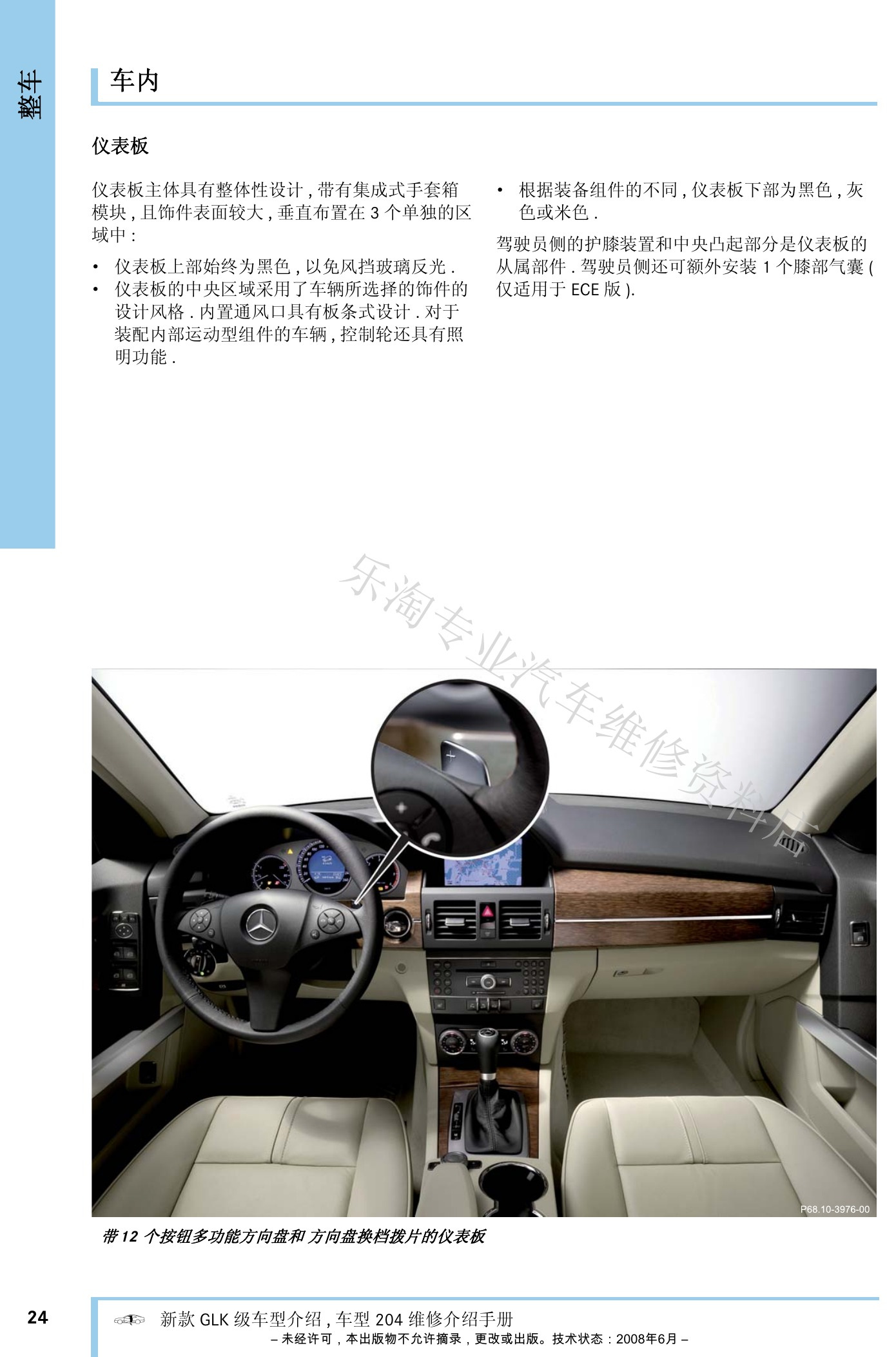

X204 GLK维修介绍手册原第23页。
X204 GLK维修介绍手册原第24页。
X204 GLK维修介绍手册原第25页。

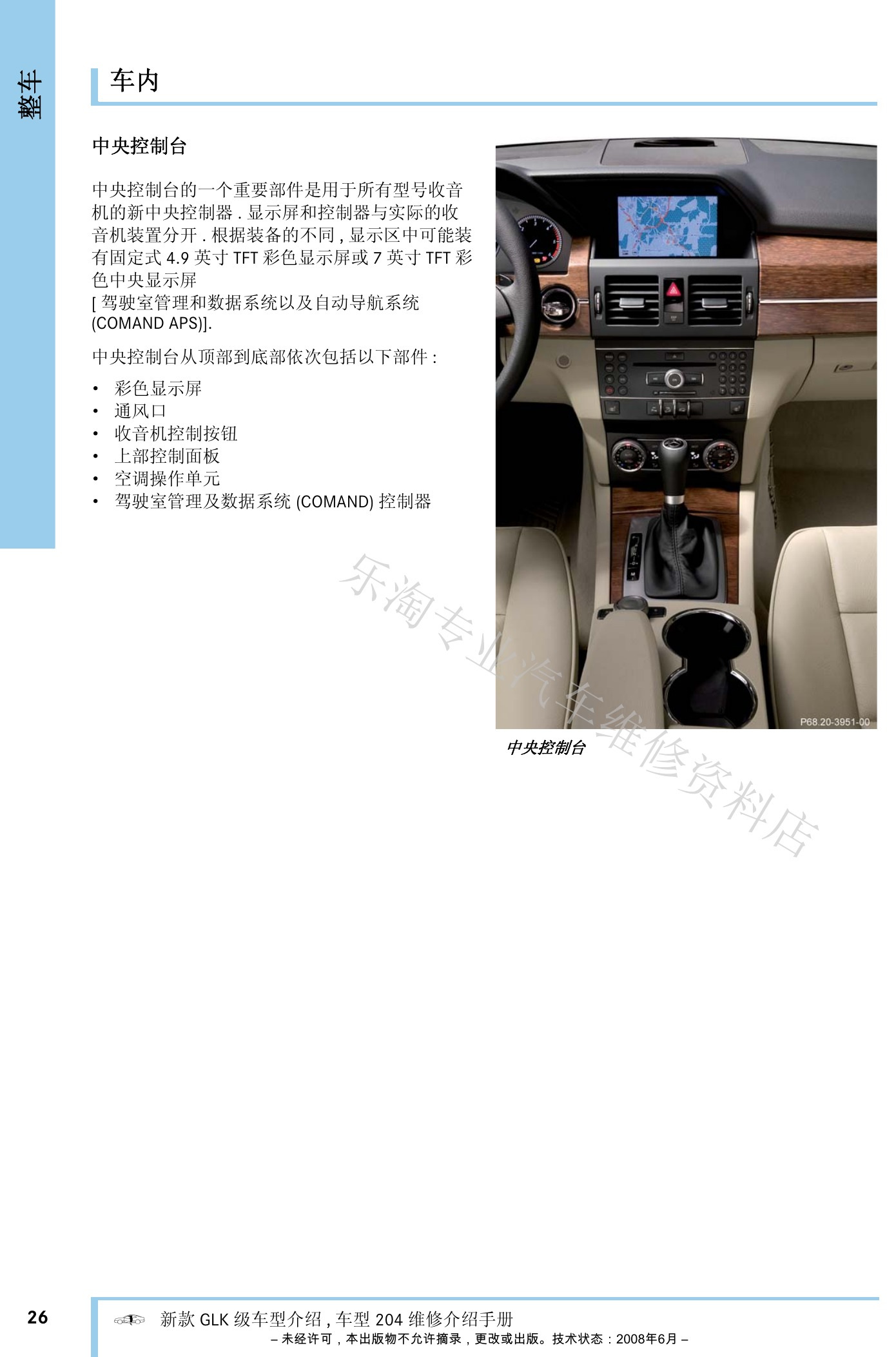

X204 GLK维修介绍手册原第26页。

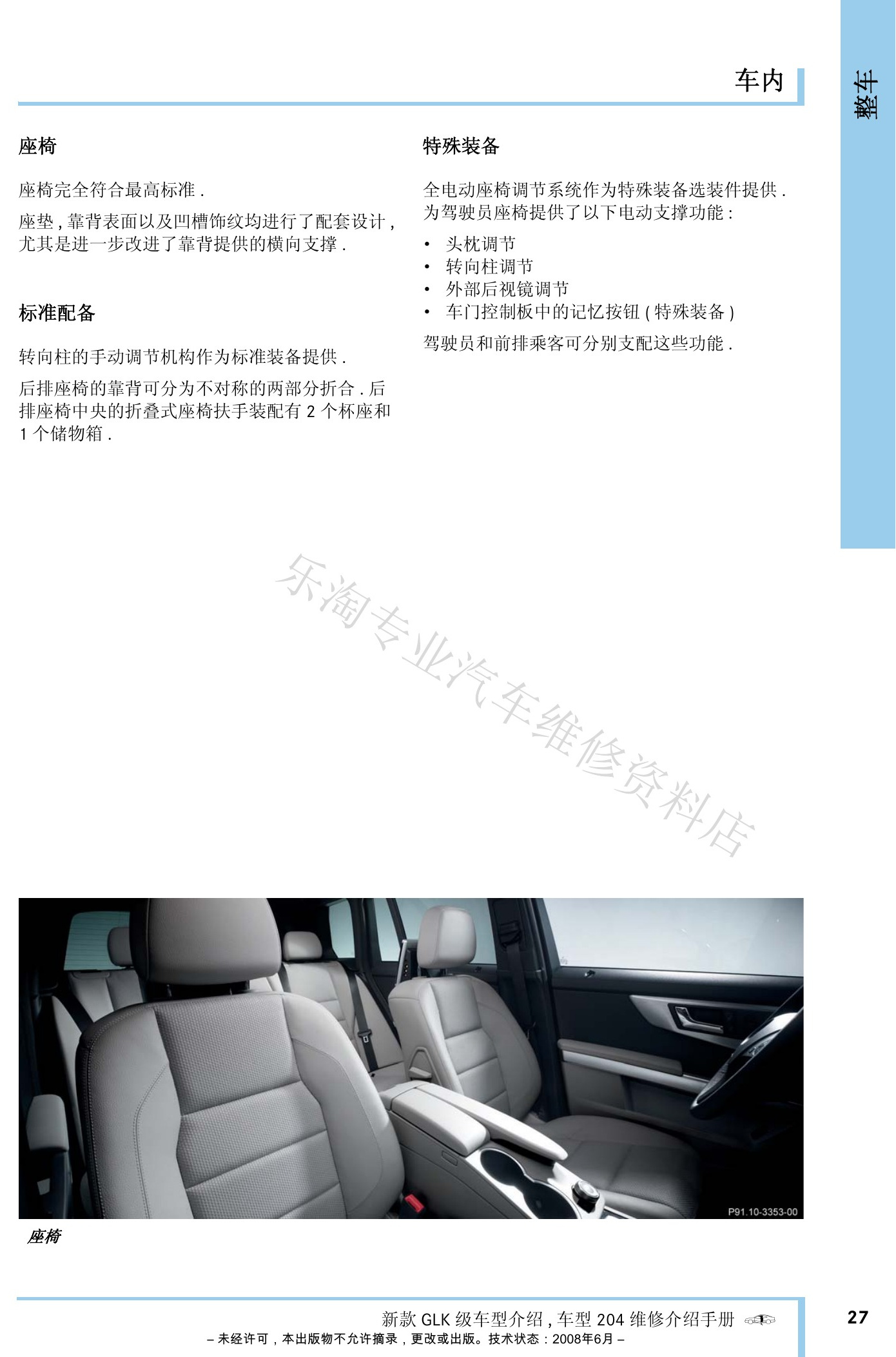

X204 GLK维修介绍手册原第27页。

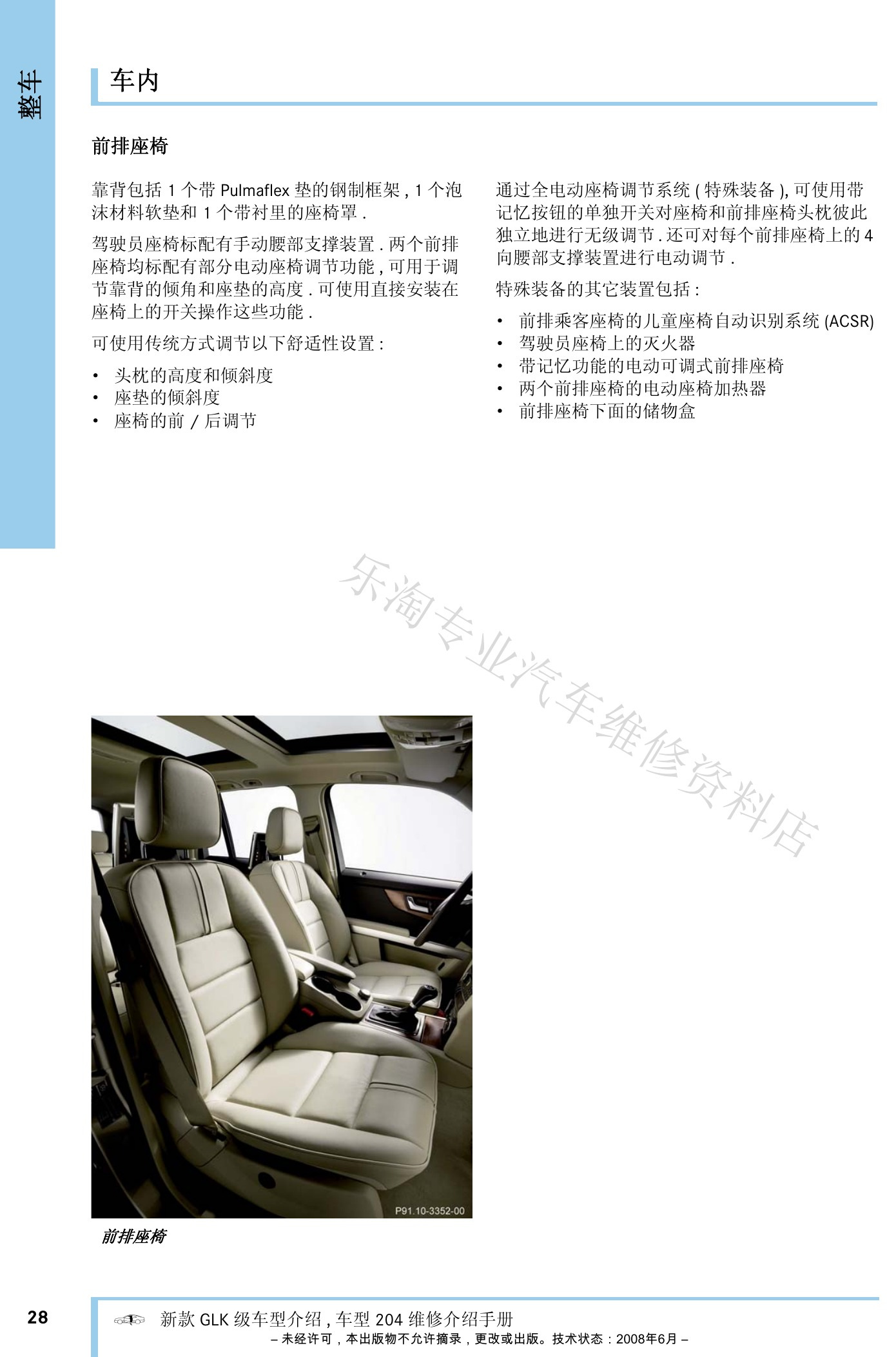

X204 GLK维修介绍手册原第28页。
X204 GLK维修介绍手册原第29页。
X204 GLK维修介绍手册原第30页。

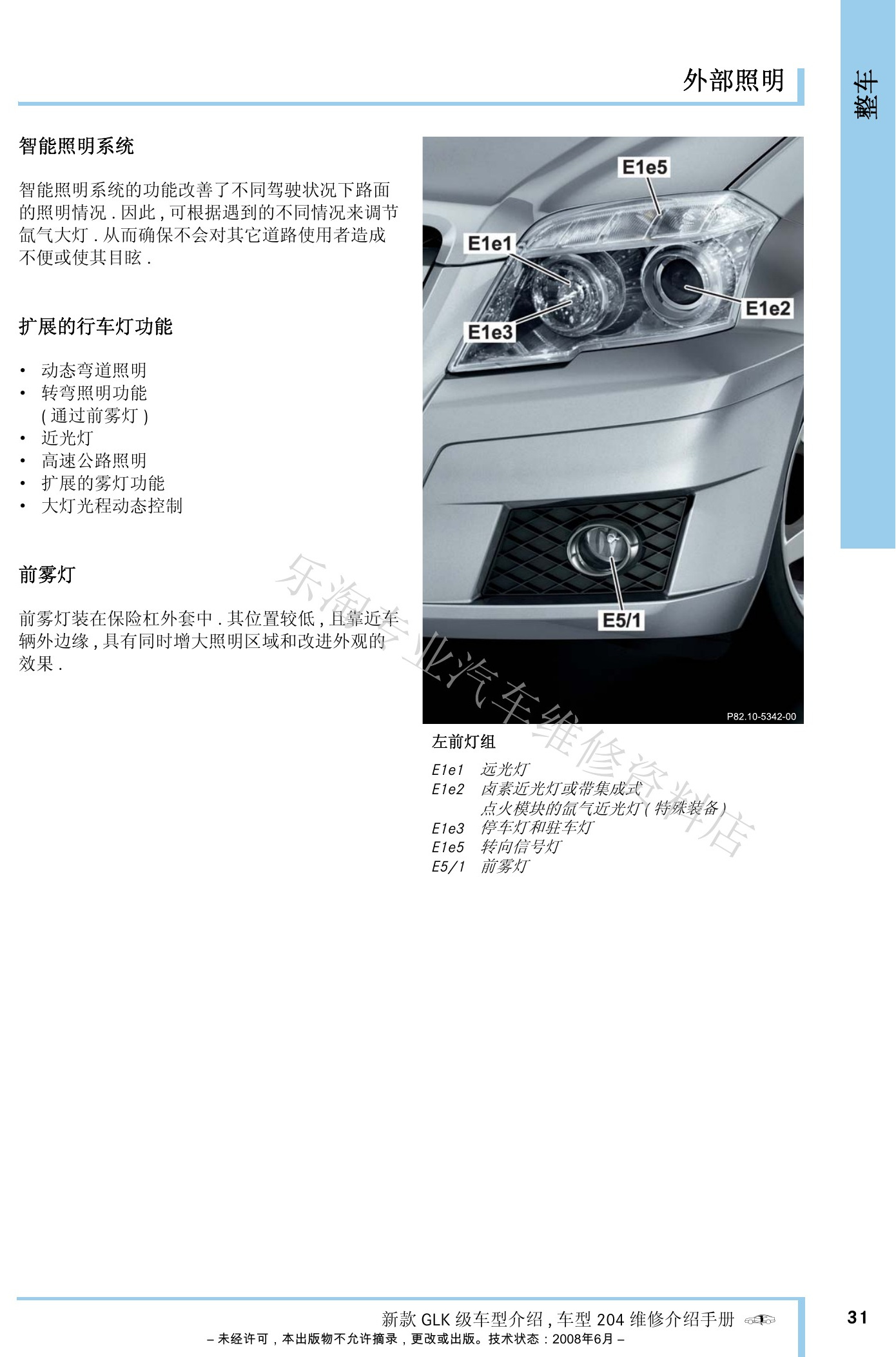

X204 GLK维修介绍手册原第31页。
X204 GLK维修介绍手册原第32页。
X204 GLK维修介绍手册原第33页。

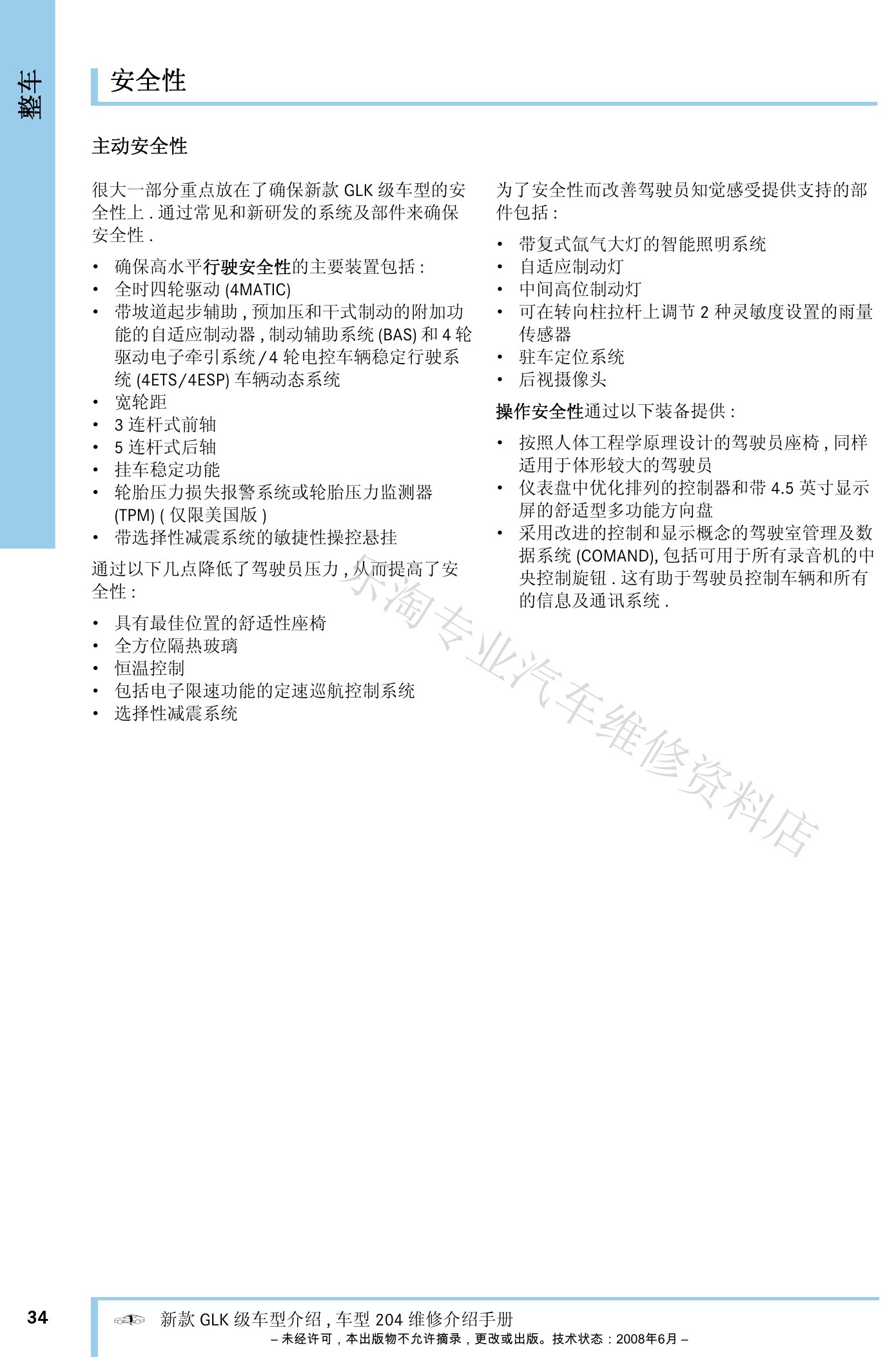

X204 GLK维修介绍手册原第34页。

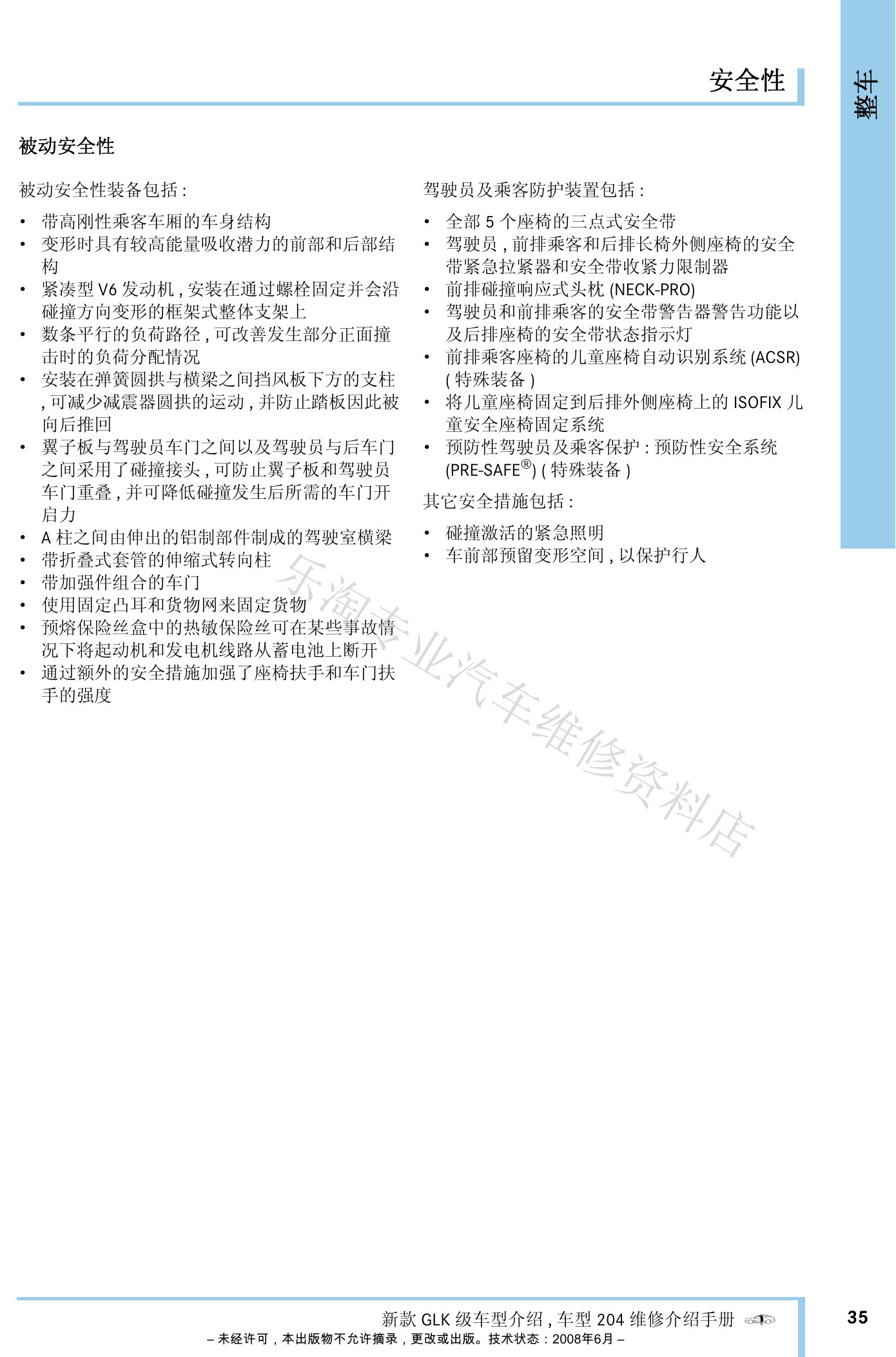

X204 GLK维修介绍手册原第35页。

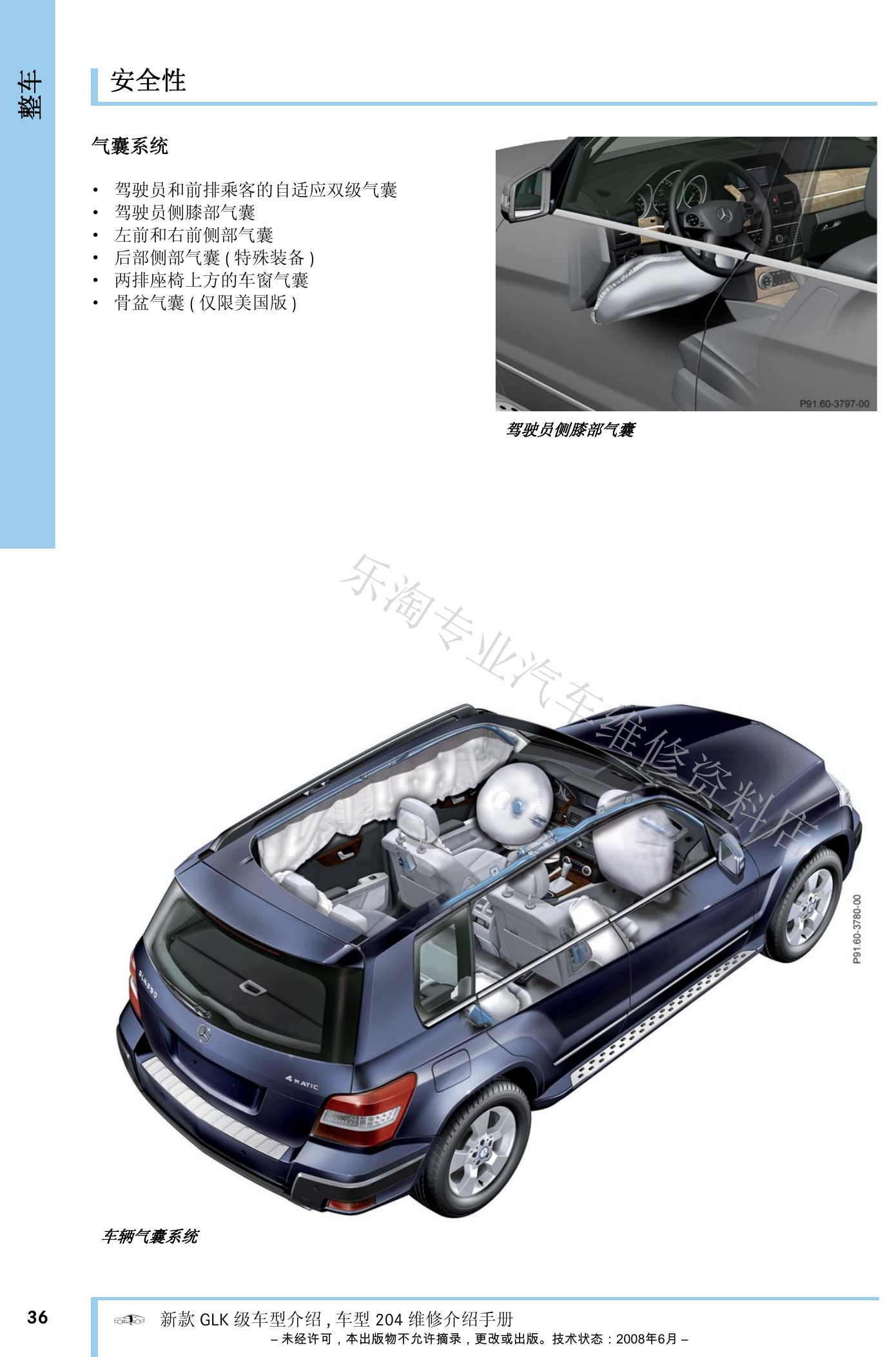

X204 GLK维修介绍手册原第36页。
X204 GLK维修介绍手册原第37页。
X204 GLK维修介绍手册原第38页。

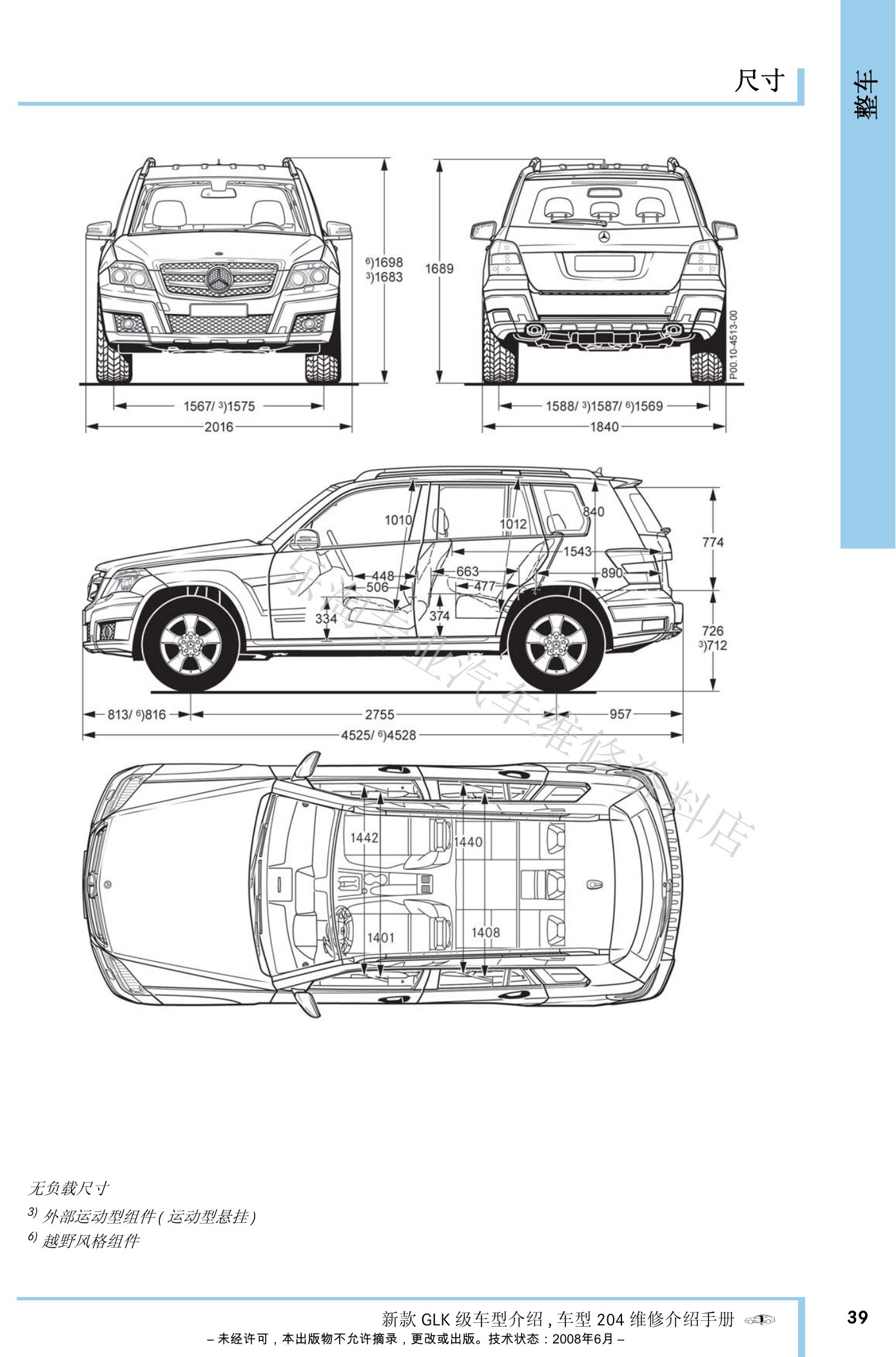

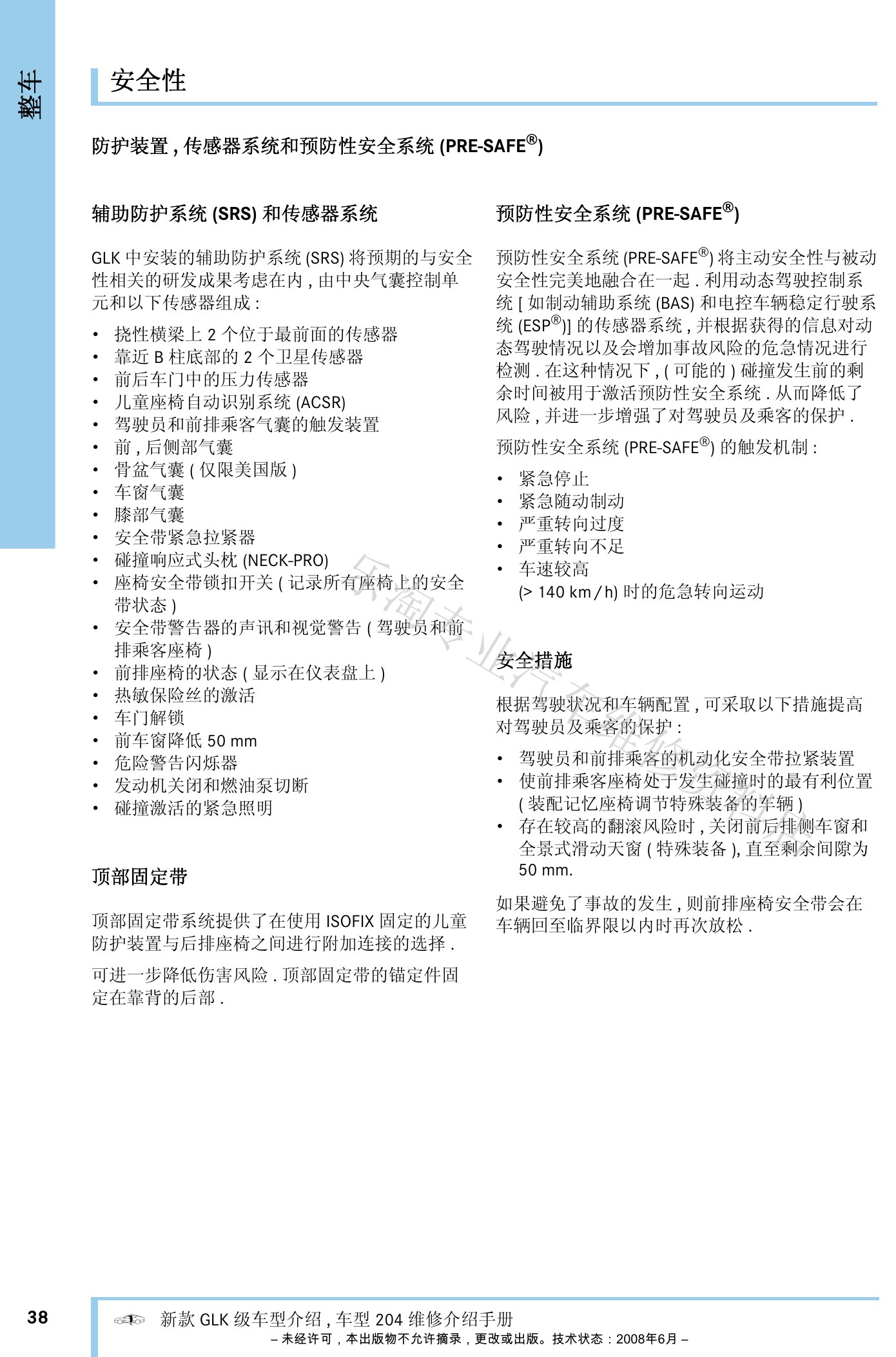

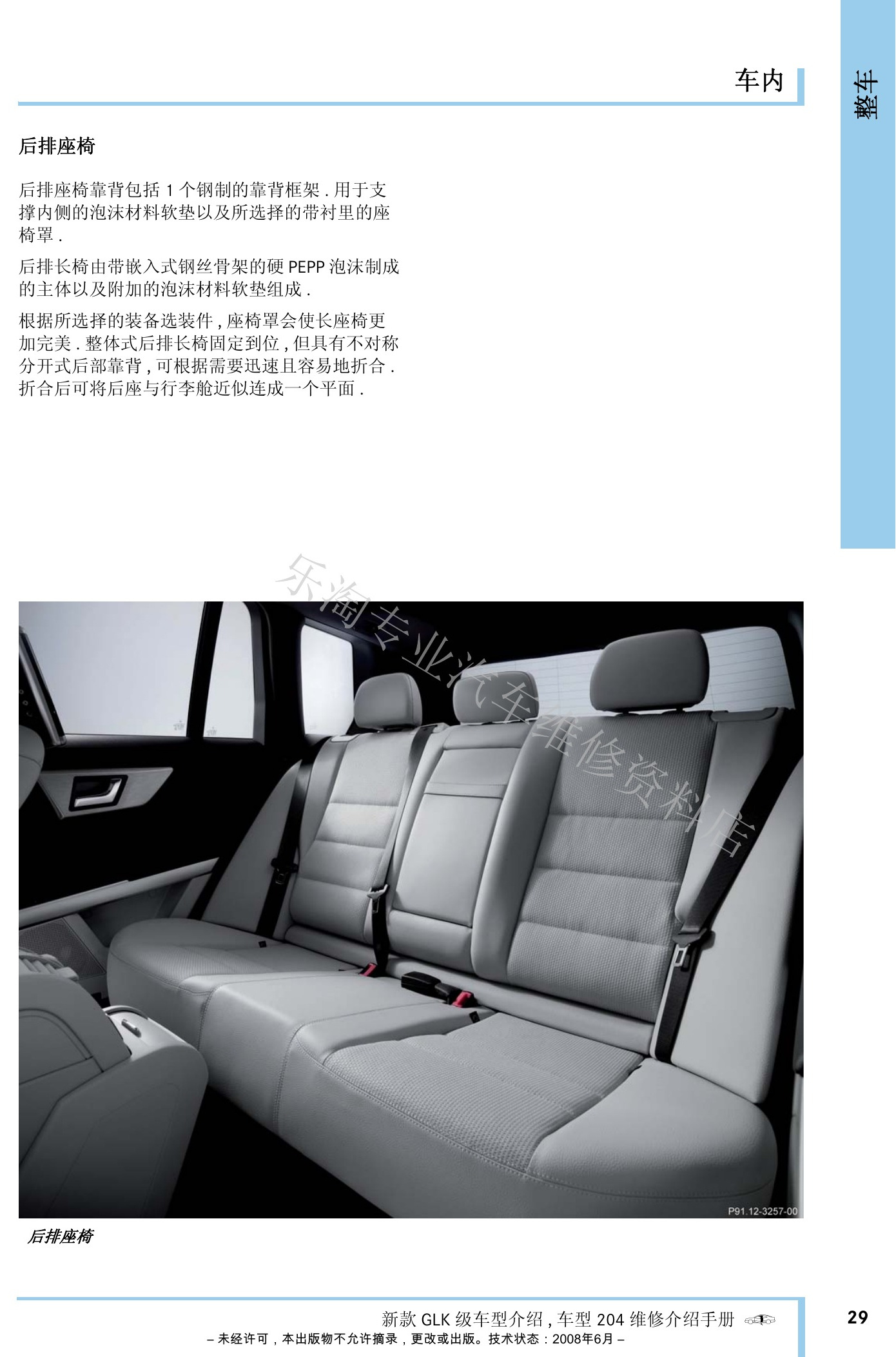

X204 GLK维修介绍手册原第39页。

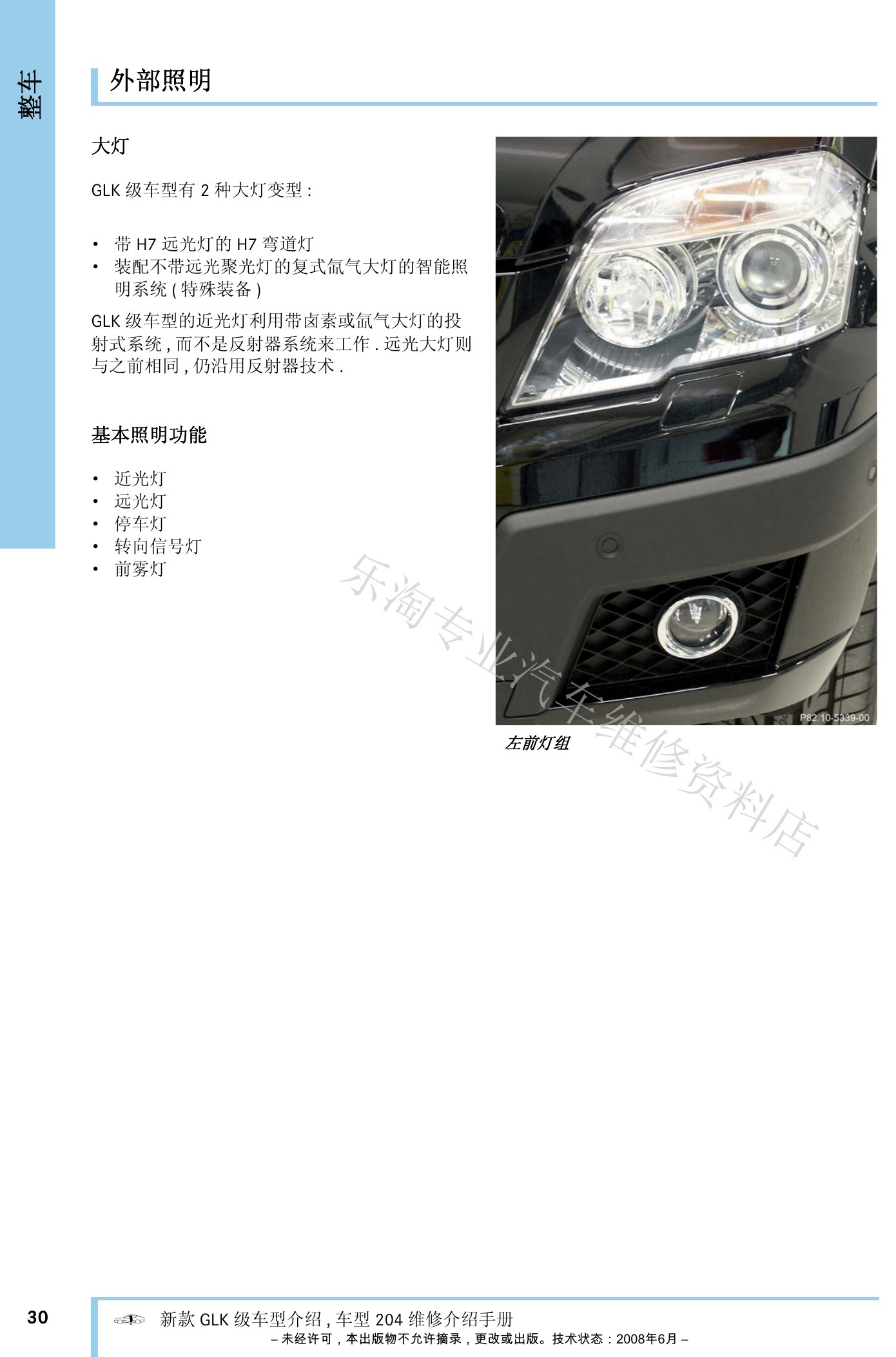

X204 GLK维修介绍手册原第40页。
X204 GLK维修介绍手册原第41页。

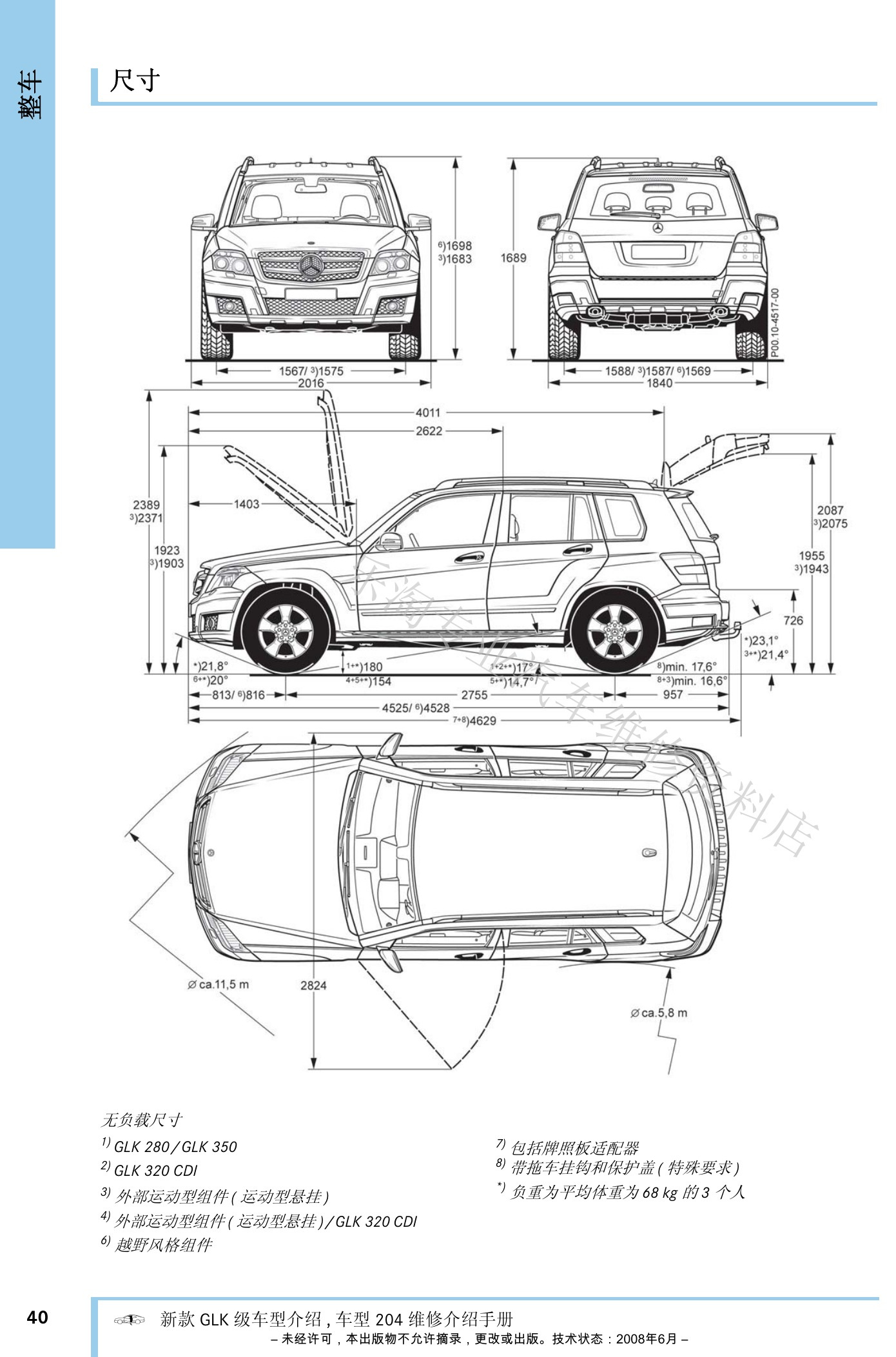

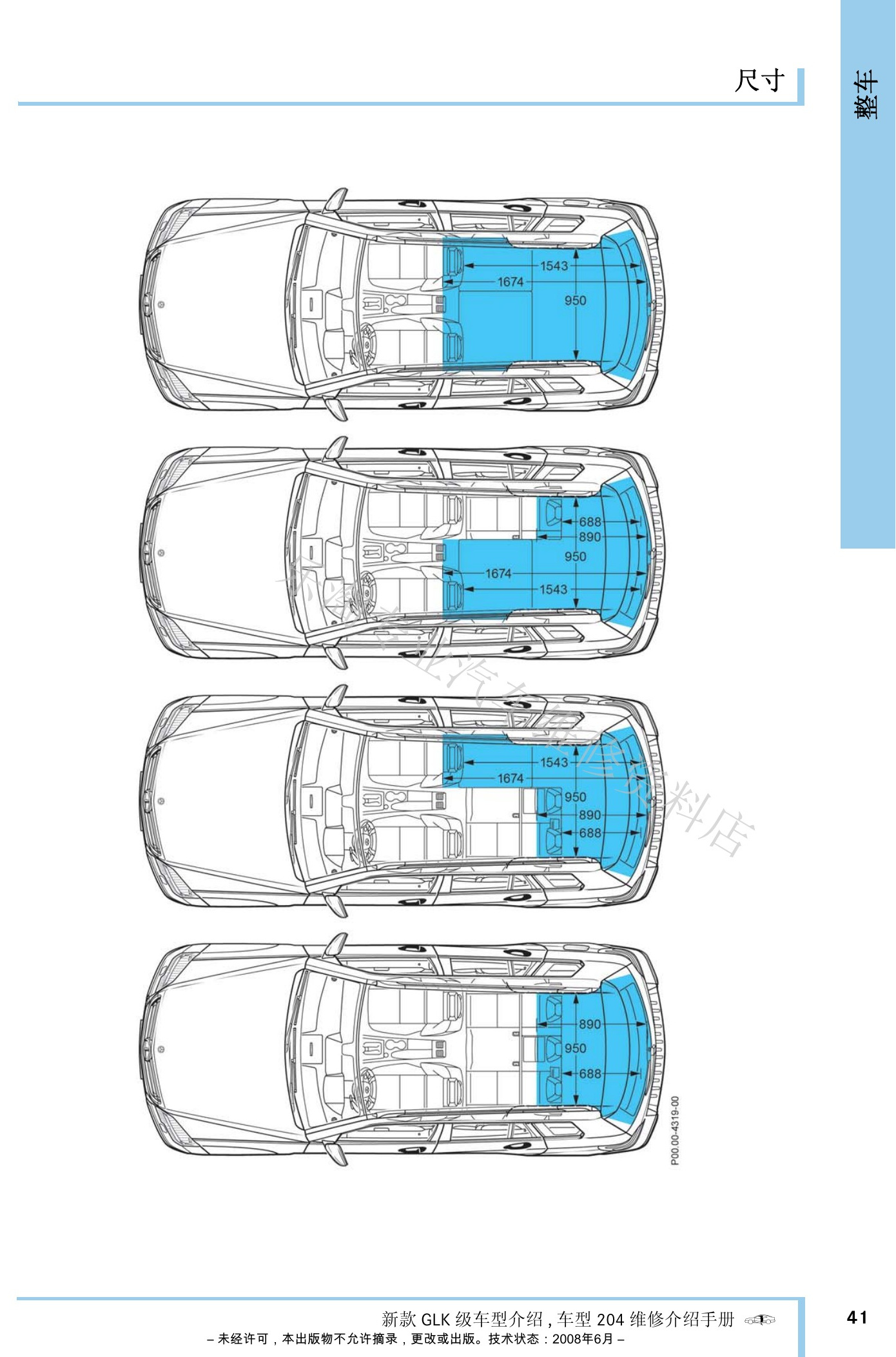

X204 GLK维修介绍手册原第42页。

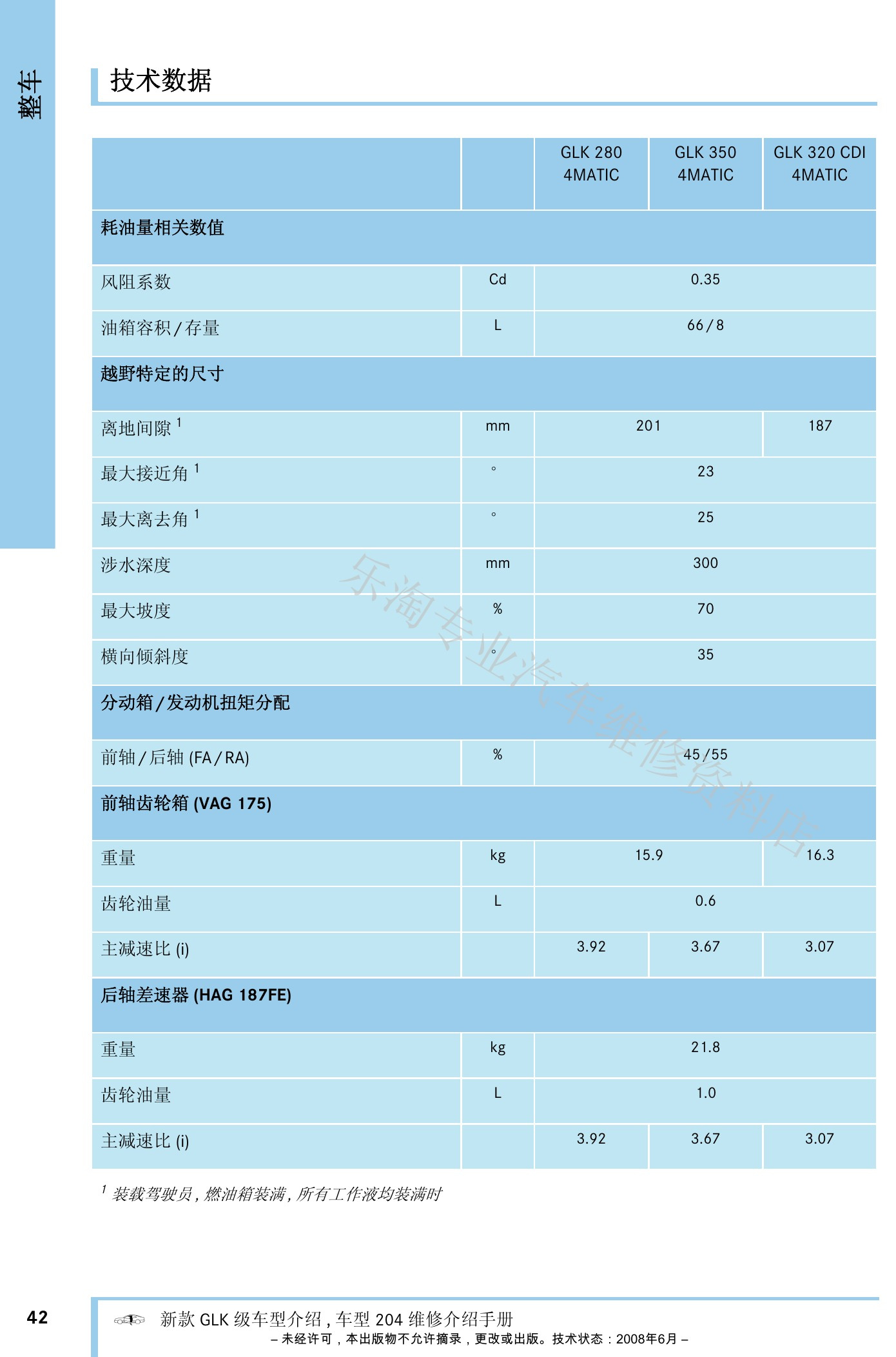

X204 GLK维修介绍手册原第43页。

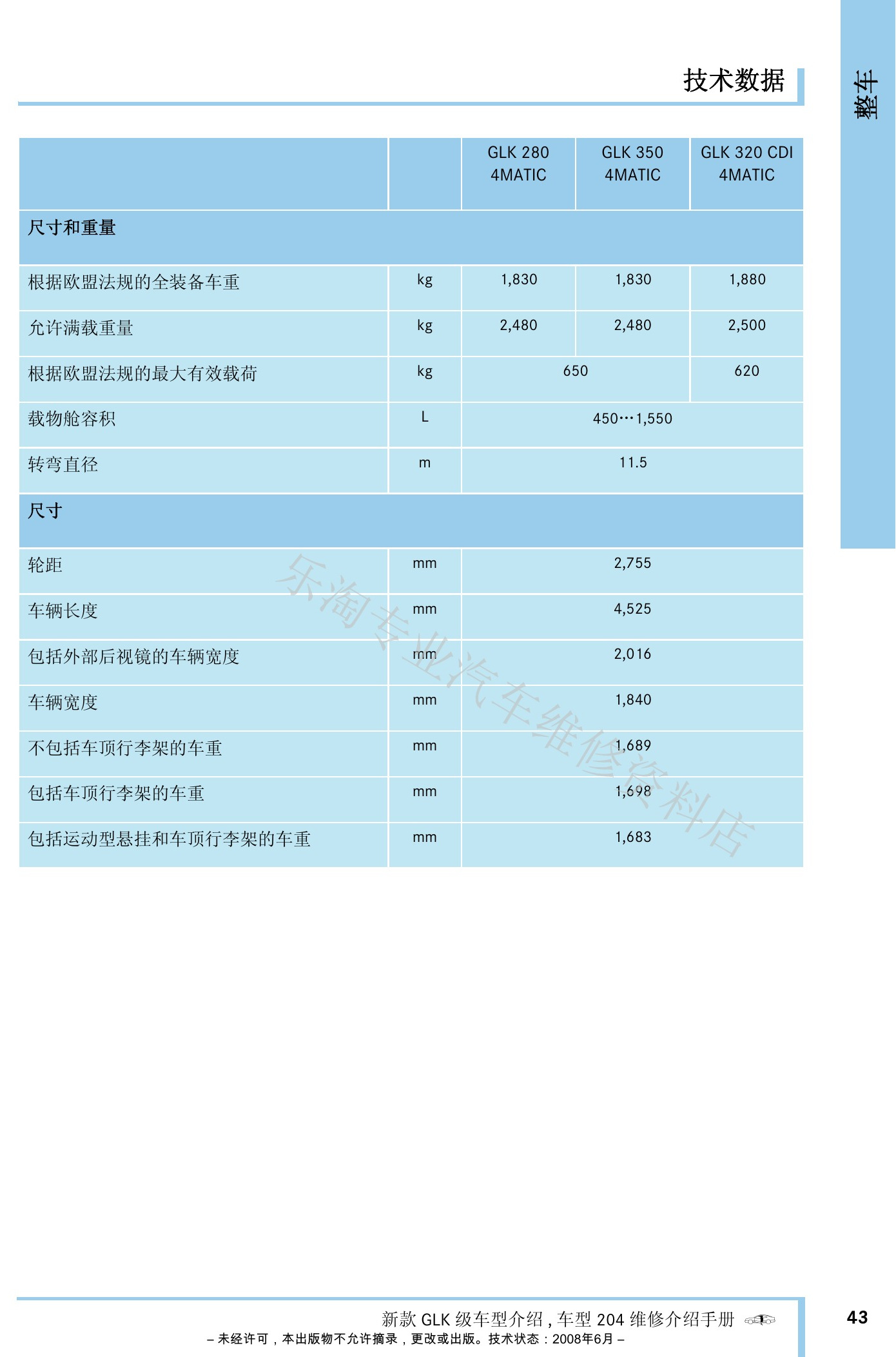

X204 GLK维修介绍手册原第44页。

四、保养策略与发动机数据

保养部分介绍当时车型的保养策略及新特性，随后列出发动机数据。实际保养周期、油液和作业项目应按车辆识别号读取当前保养单。

X204 GLK维修介绍手册原第45页。
X204 GLK维修介绍手册原第46页。

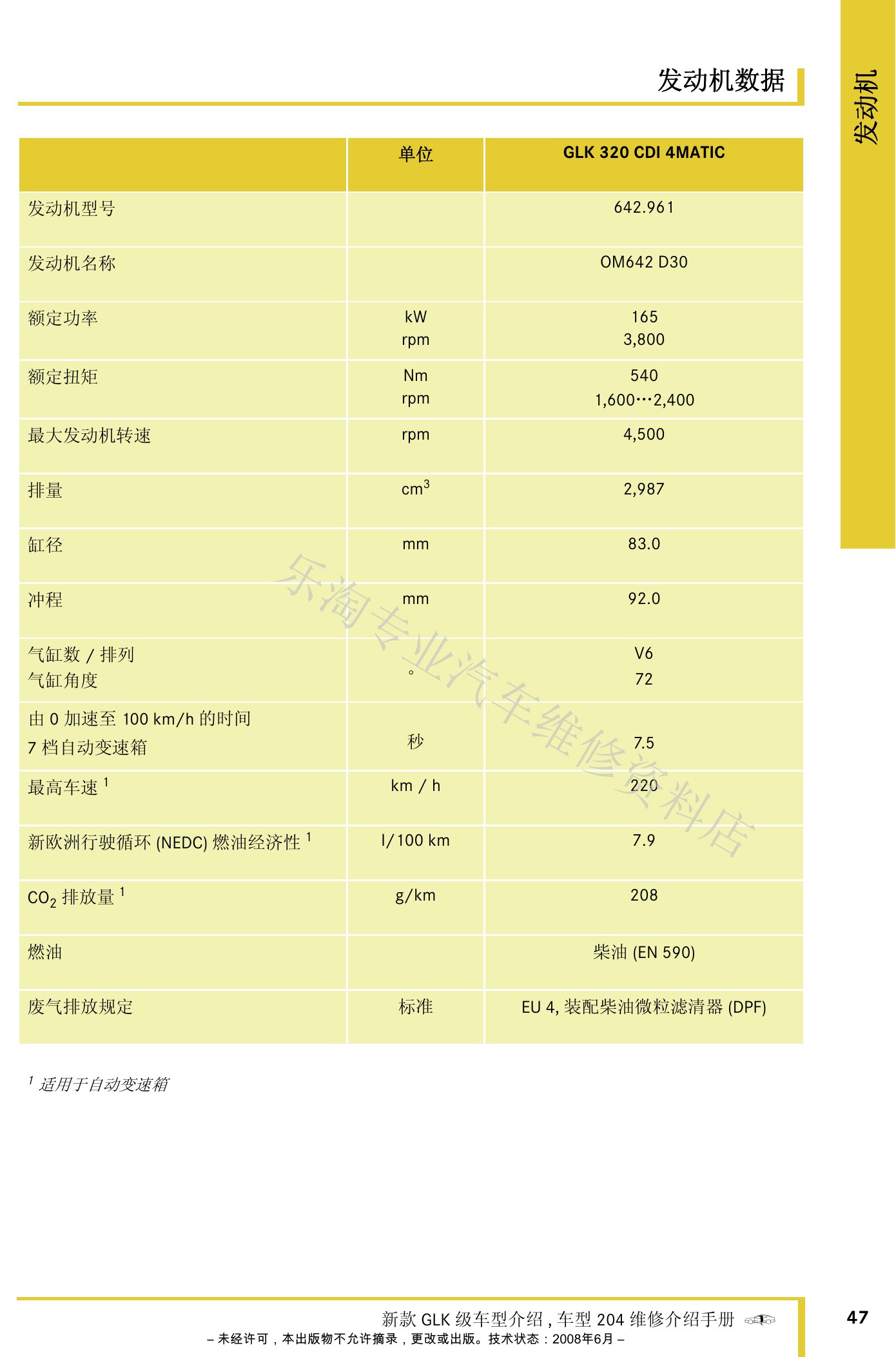

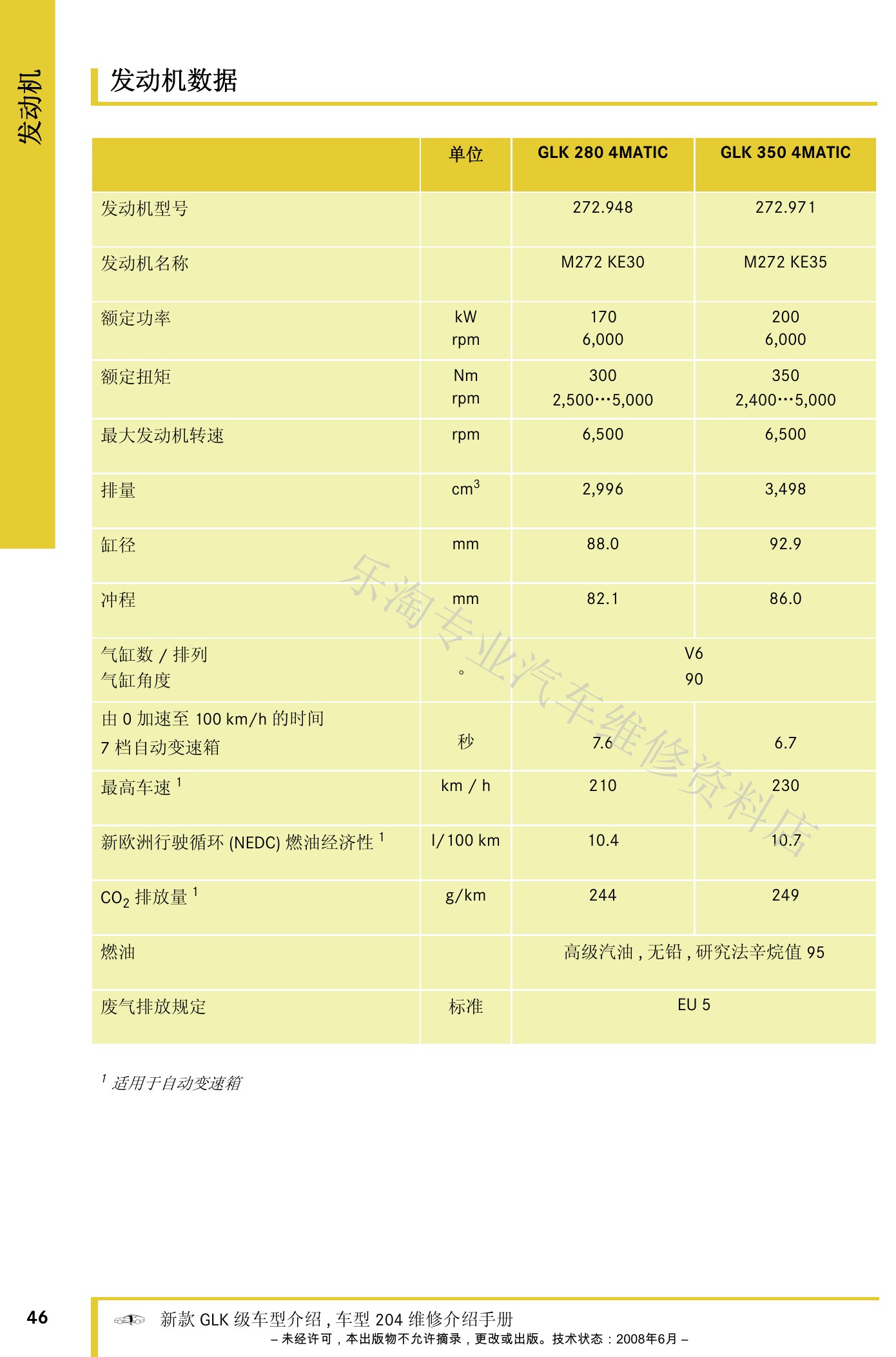

X204 GLK维修介绍手册原第47页。
X204 GLK维修介绍手册原第48页。

五、4MATIC、转向、悬架与越野底盘

底盘章节重点说明永久四轮驱动、前半轴与传动路径、转向、车轴、悬架、越野工程组件、外部运动组件和制动系统。

X204 GLK维修介绍手册原第49页。

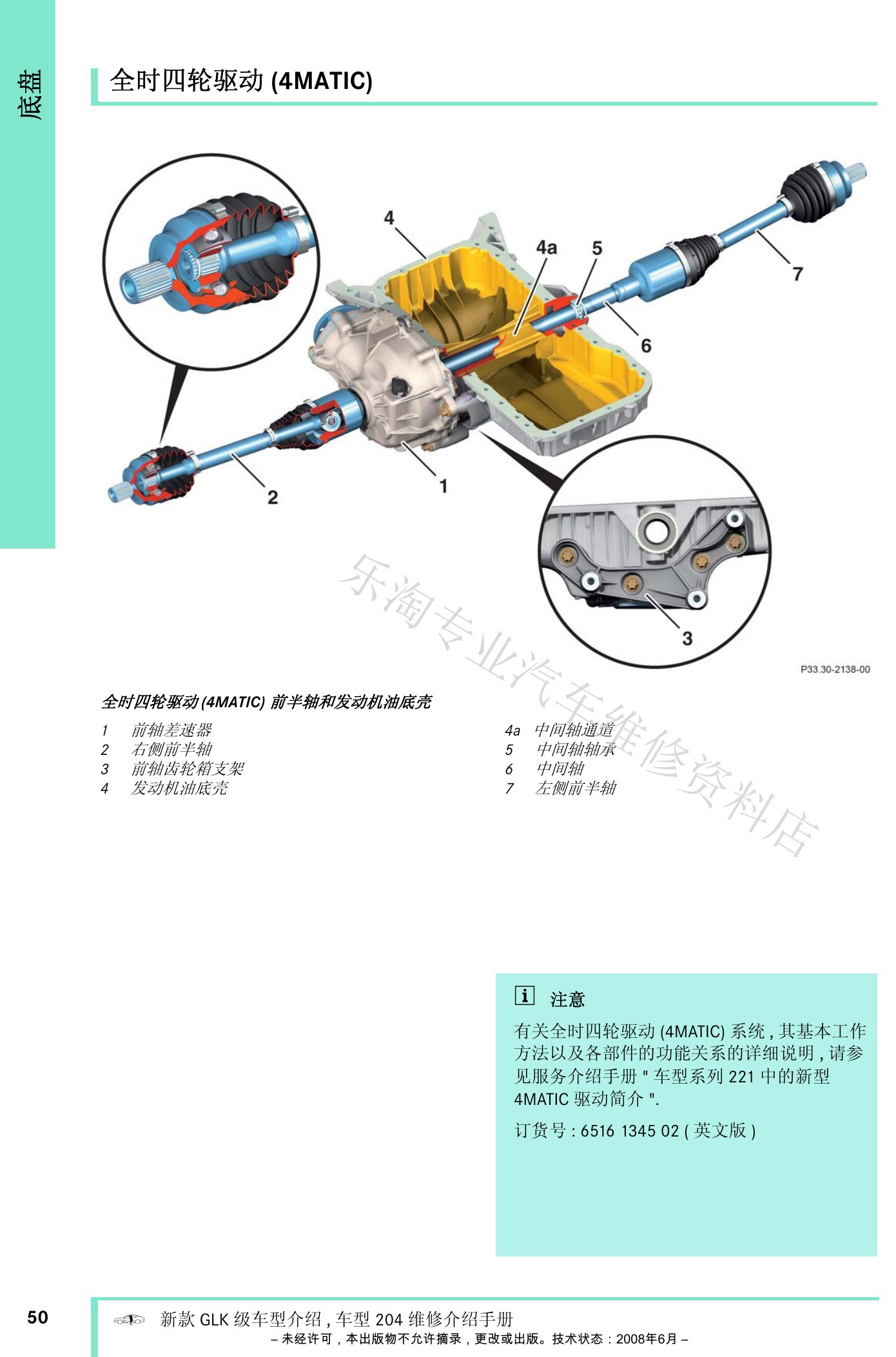

X204 GLK维修介绍手册原第50页。

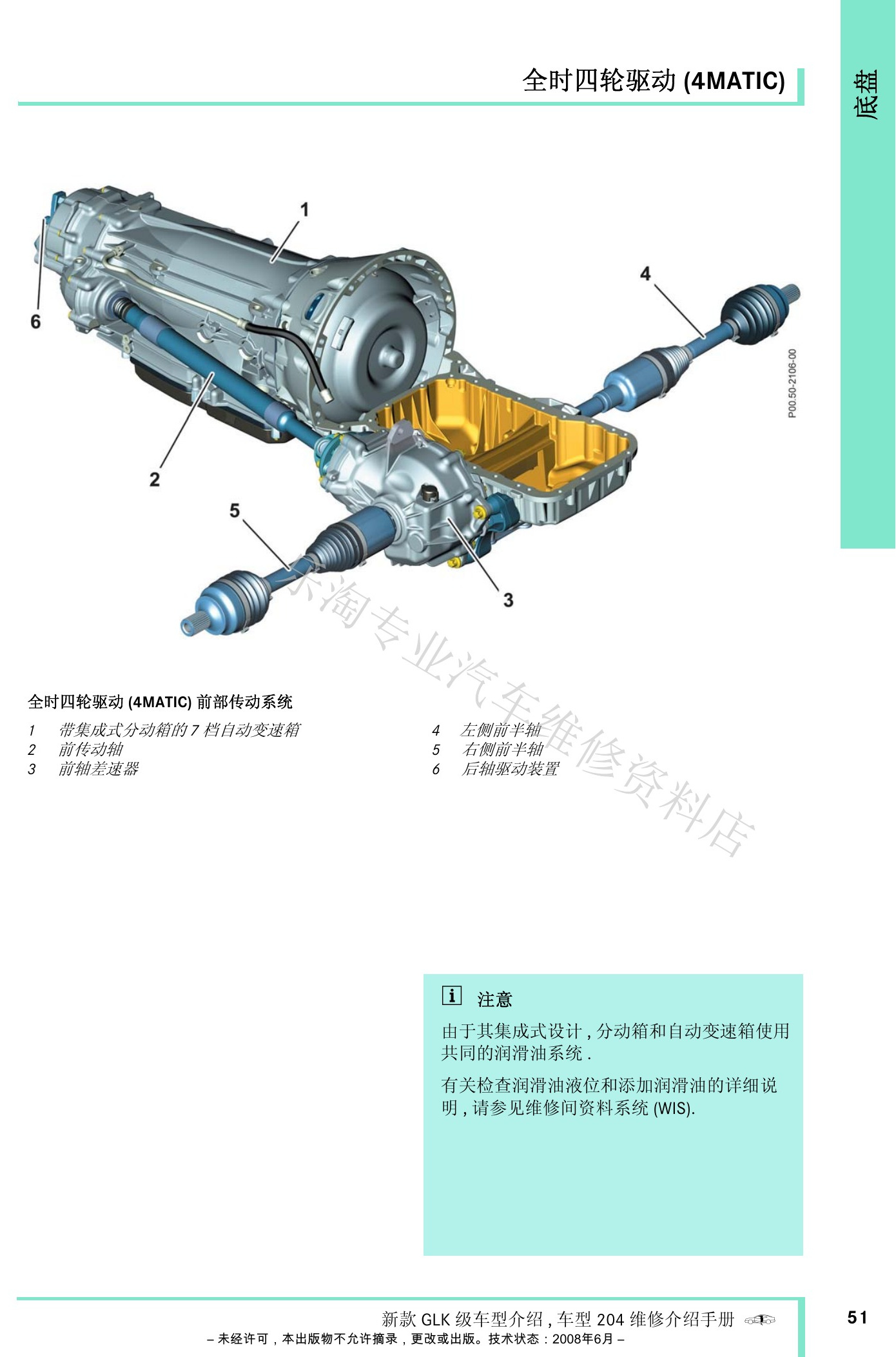

X204 GLK维修介绍手册原第51页。

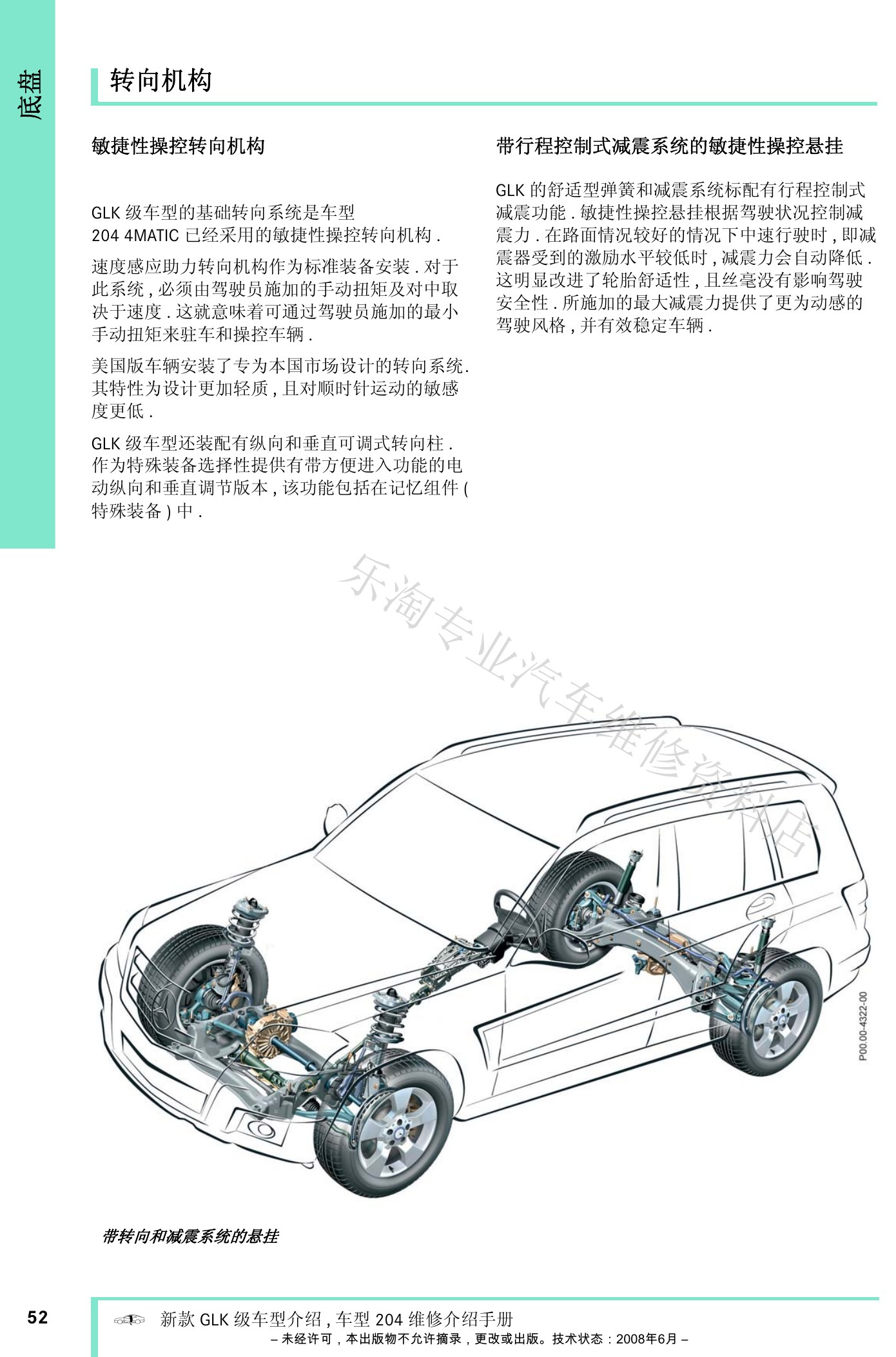

X204 GLK维修介绍手册原第52页。

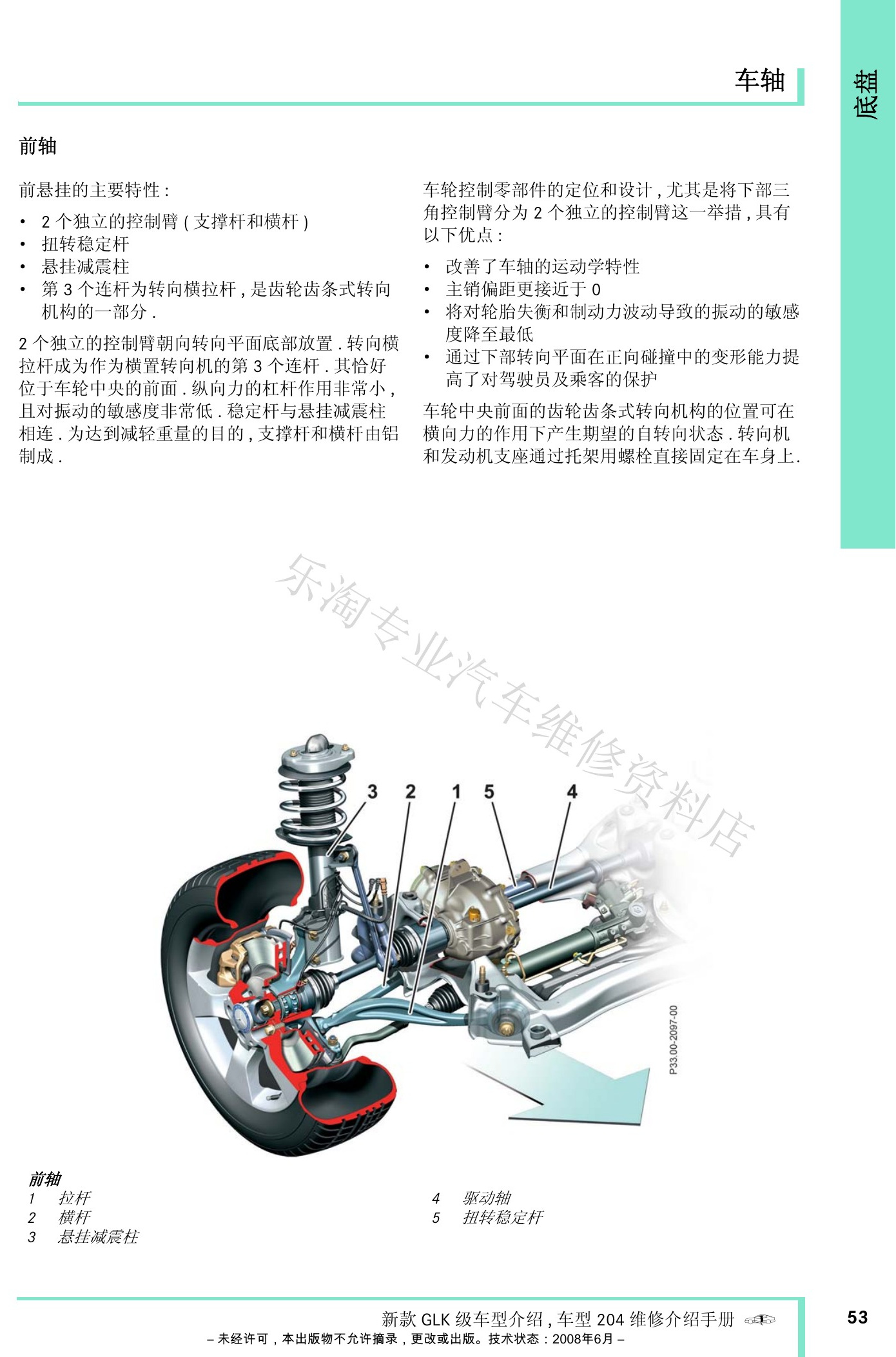

X204 GLK维修介绍手册原第53页。
X204 GLK维修介绍手册原第54页。
X204 GLK维修介绍手册原第55页。
X204 GLK维修介绍手册原第56页。

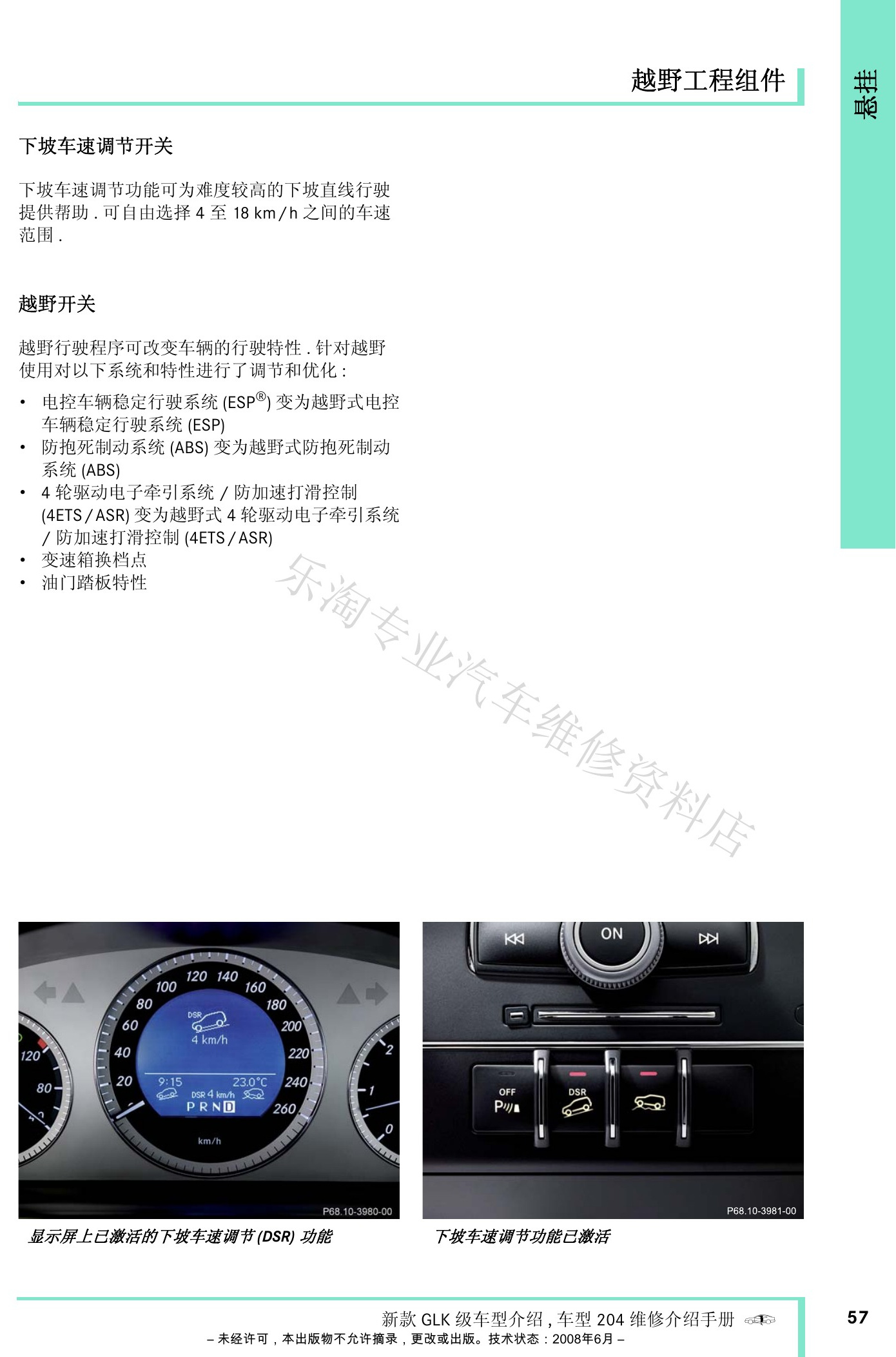

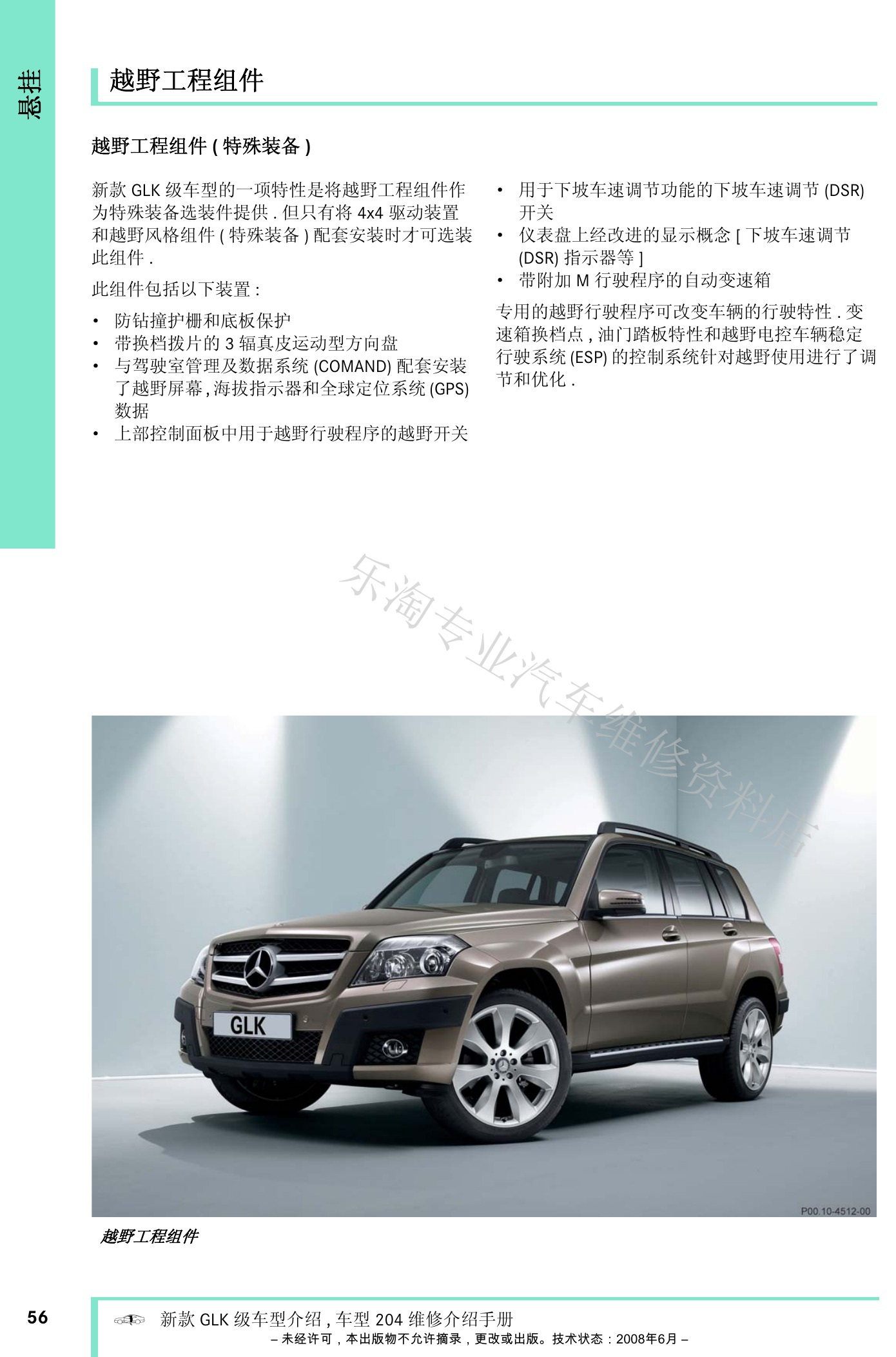

X204 GLK维修介绍手册原第57页。
X204 GLK维修介绍手册原第58页。

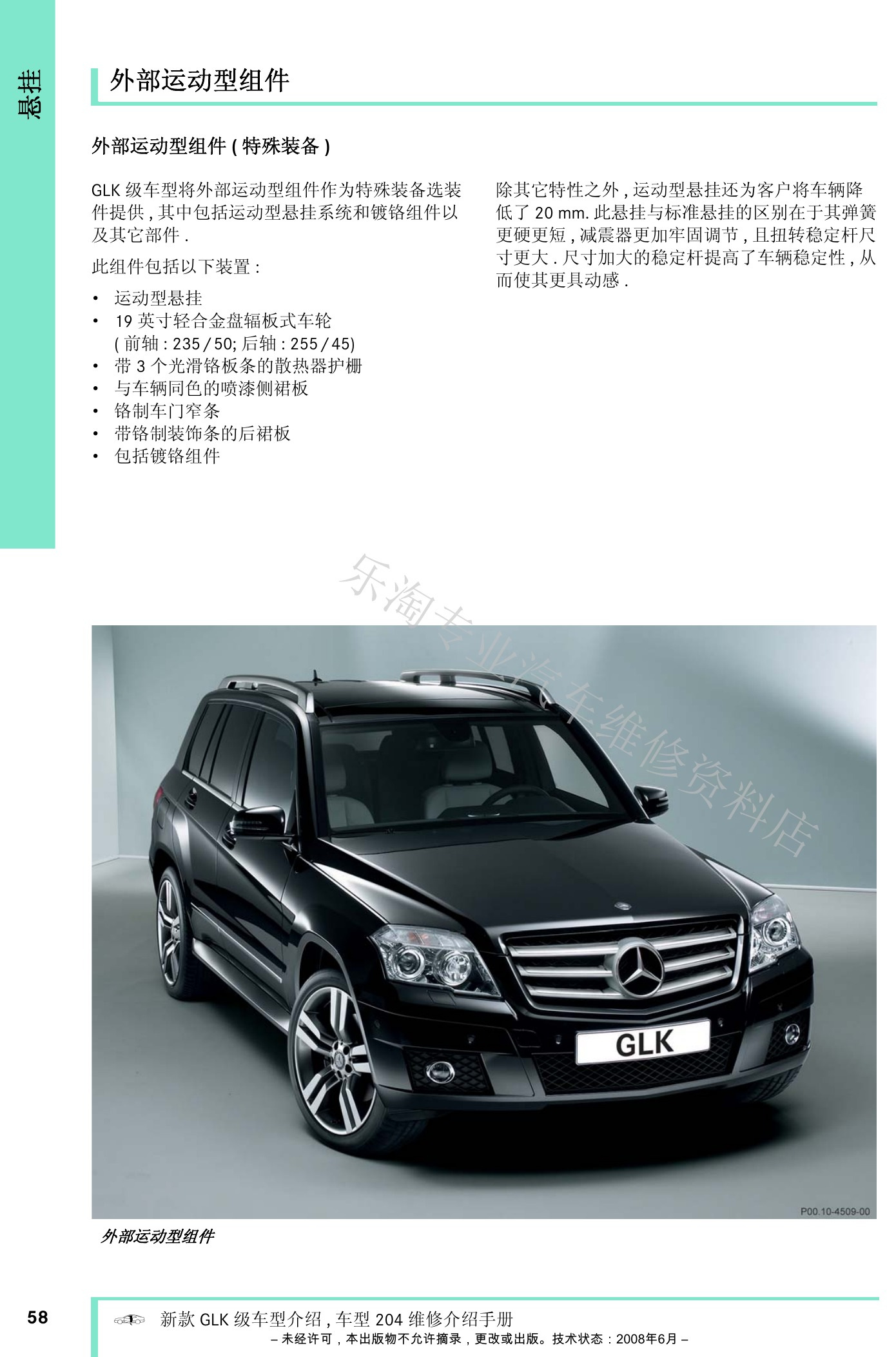

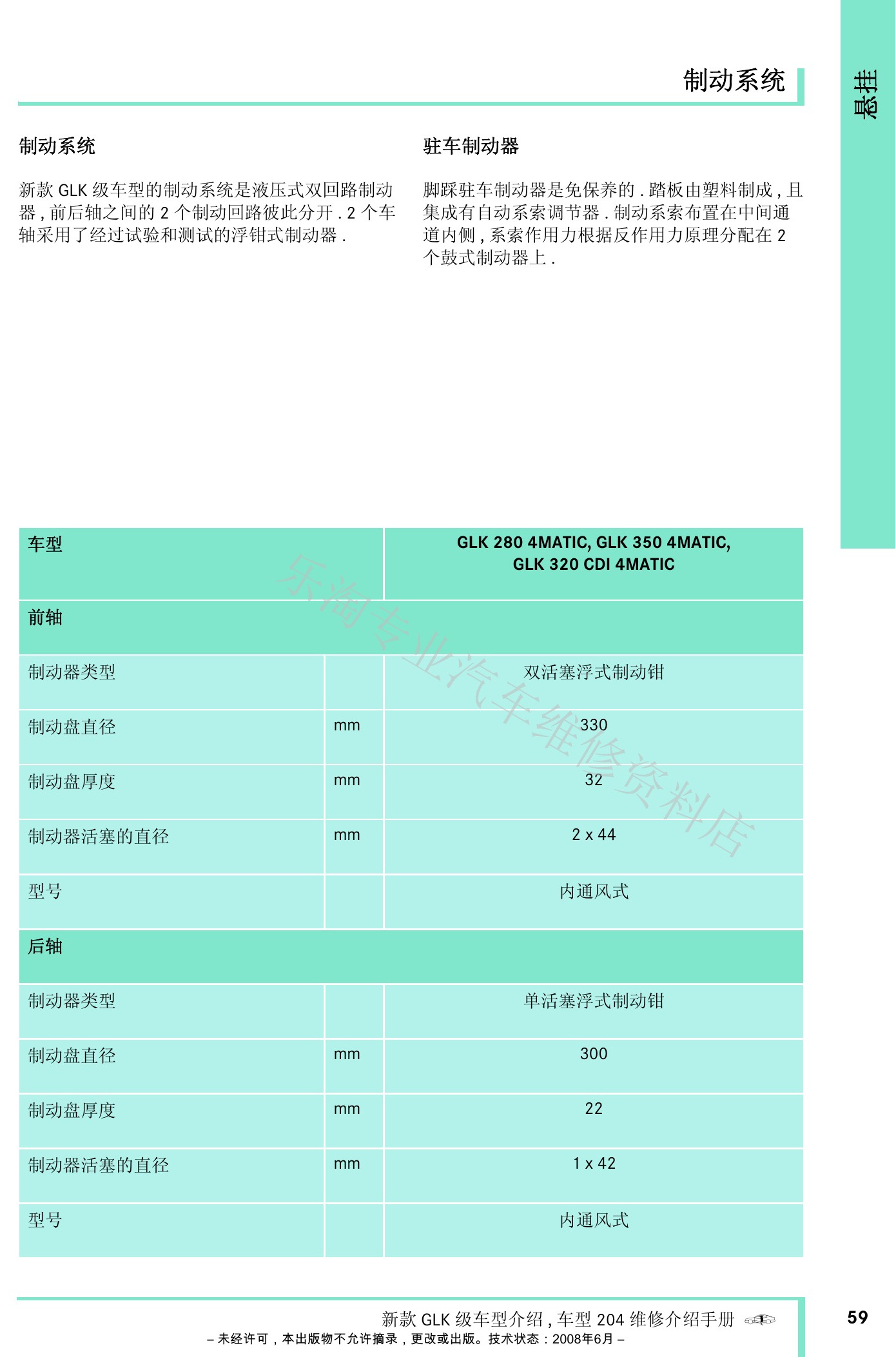

X204 GLK维修介绍手册原第59页。
X204 GLK维修介绍手册原第60页。

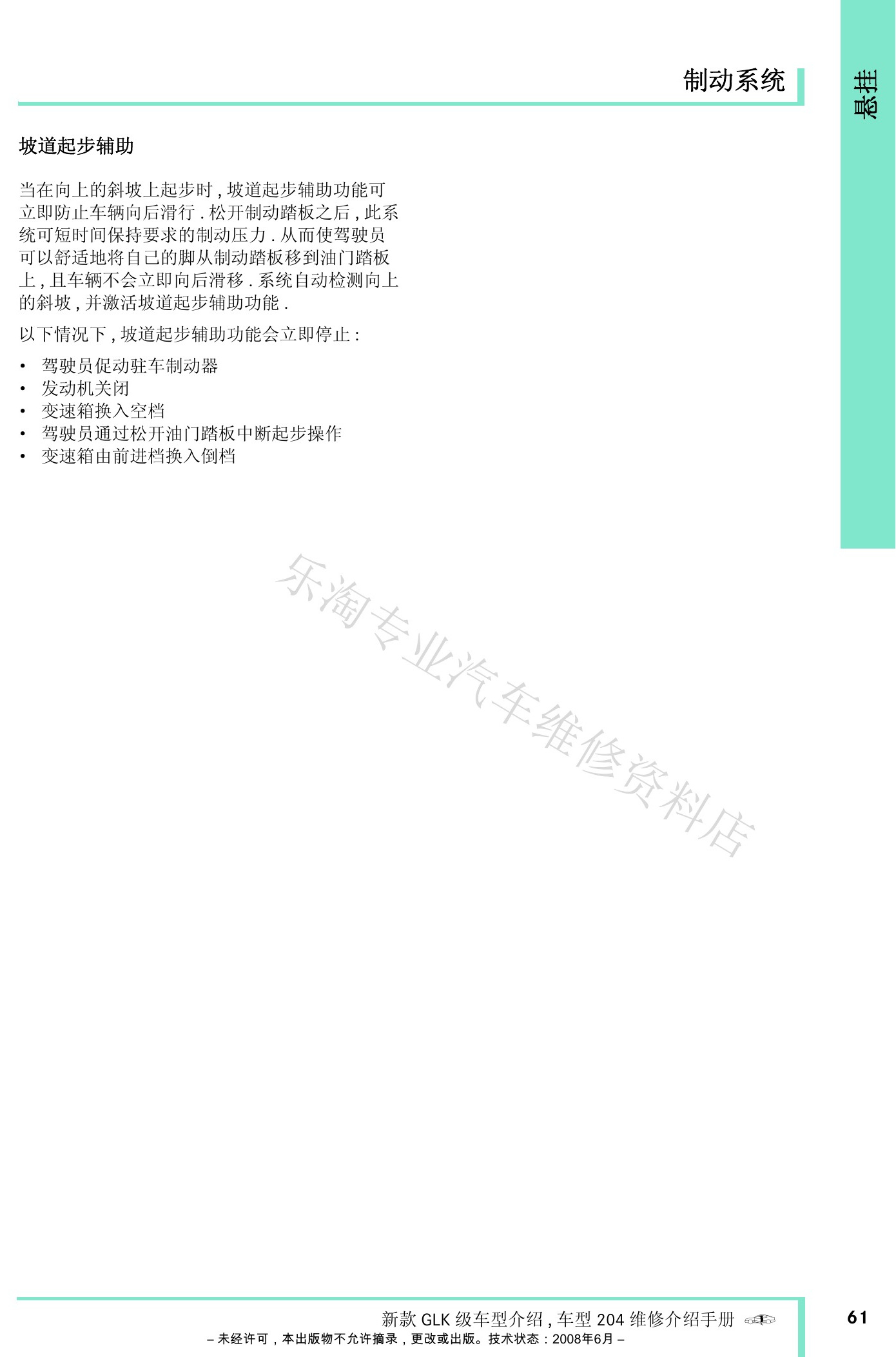

X204 GLK维修介绍手册原第61页。
X204 GLK维修介绍手册原第62页。

六、网络、舒适系统与车身结构

车身电子部分展示整车网络、蓄电池、后排娱乐、后视镜、倒车影像、恒温控制、滑动天窗、车门、载物舱变型及车身材料结构。

X204 GLK维修介绍手册原第63页。

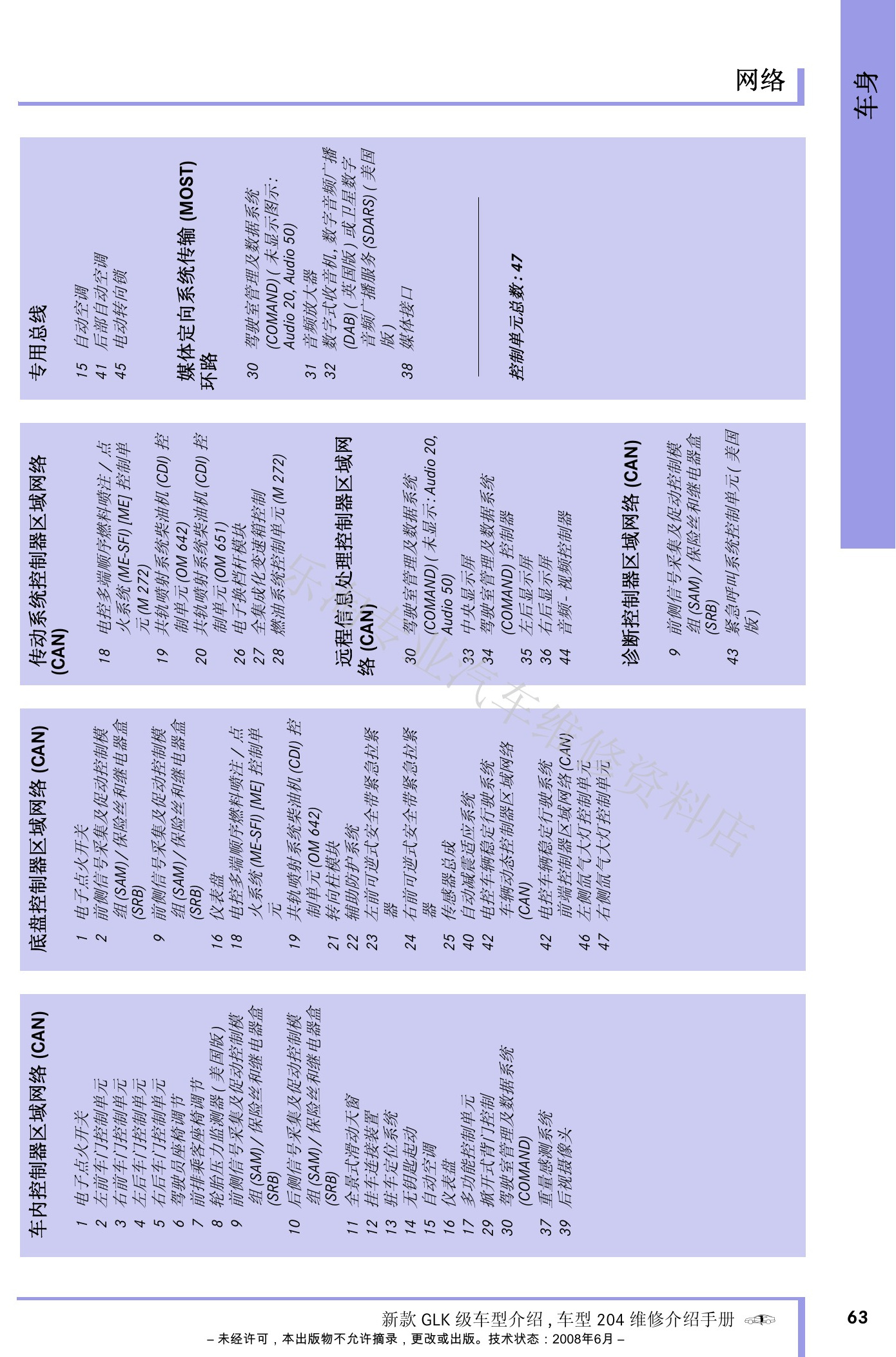

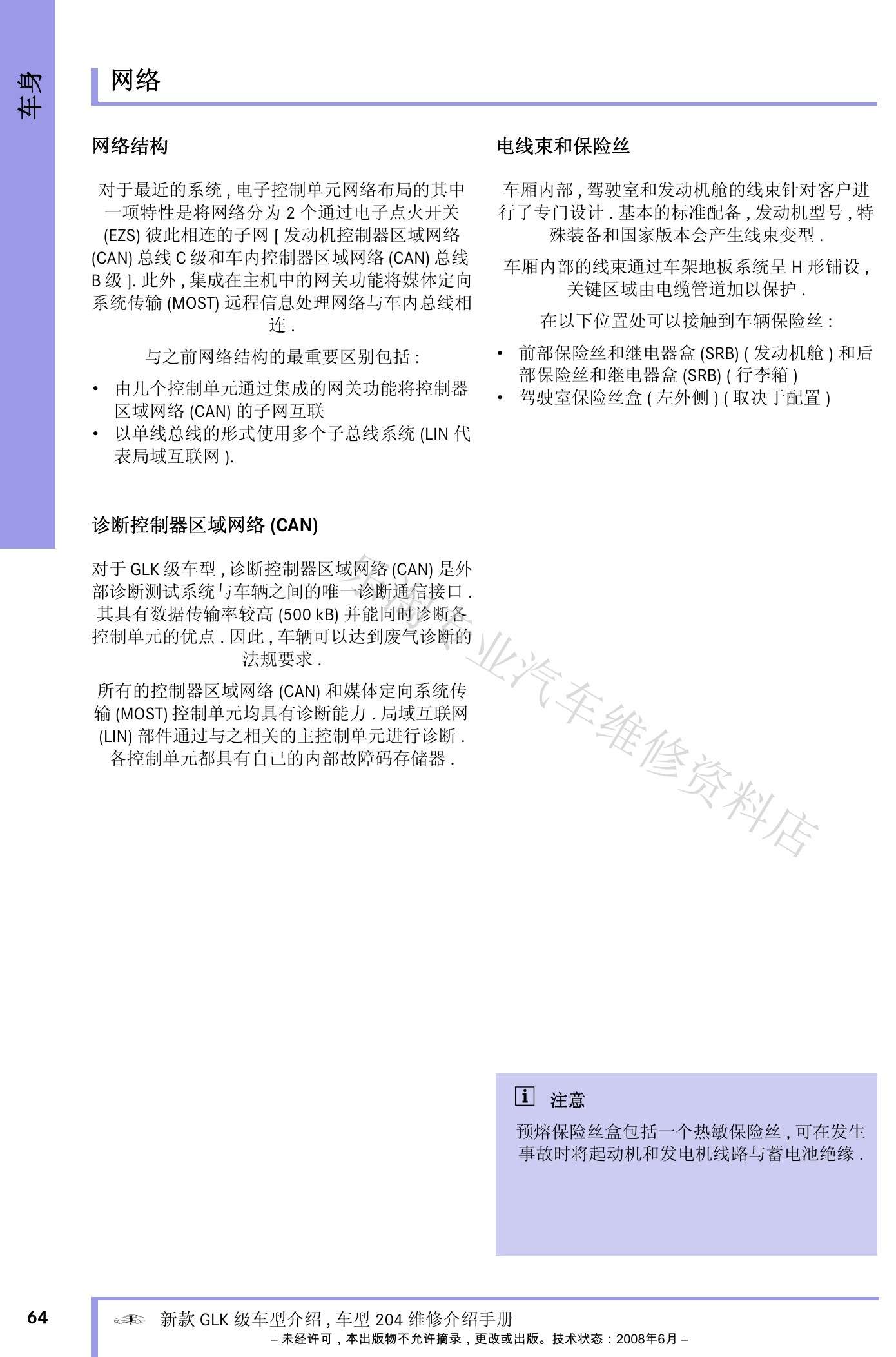

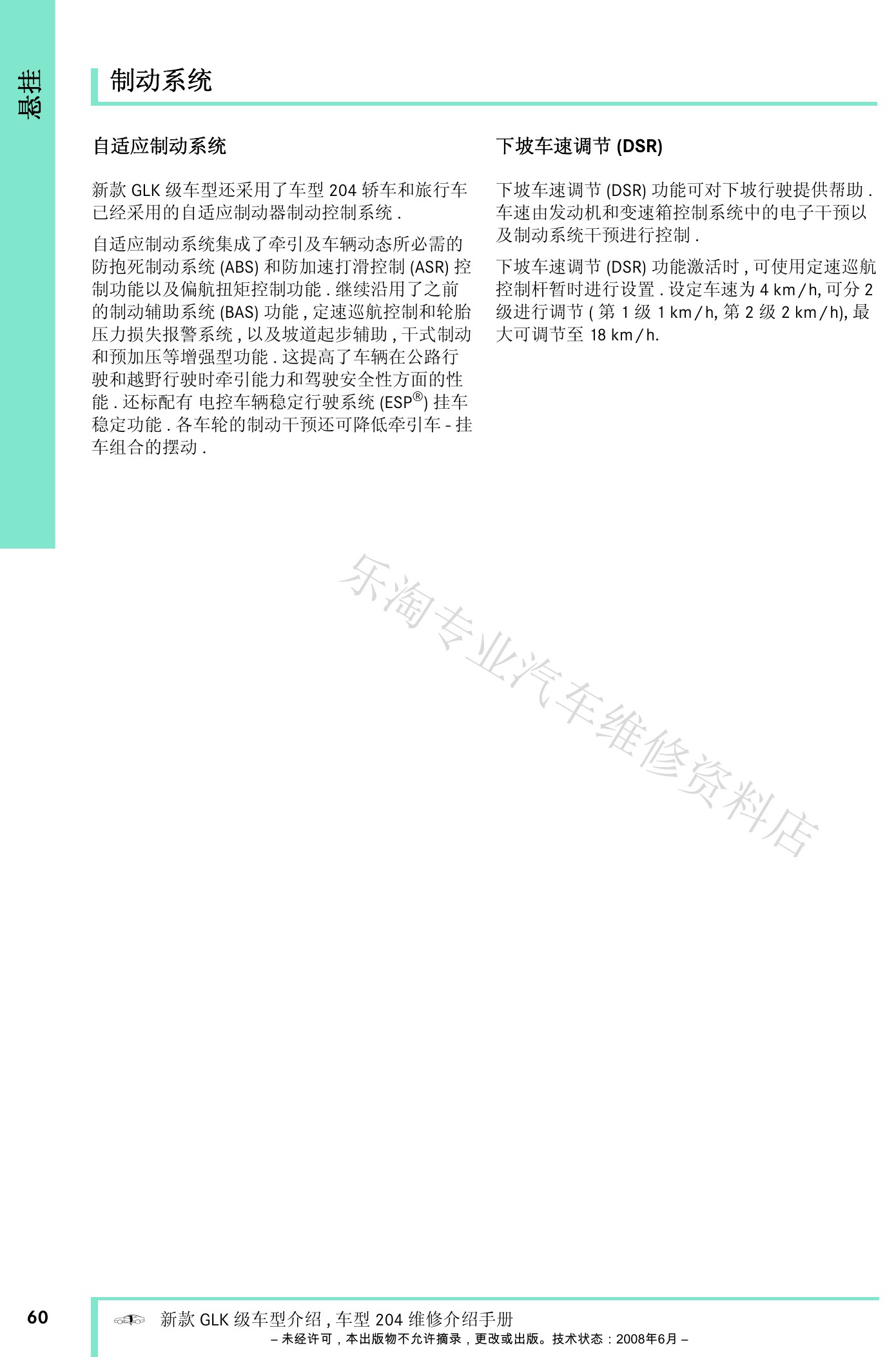

X204 GLK维修介绍手册原第64页。
X204 GLK维修介绍手册原第65页。

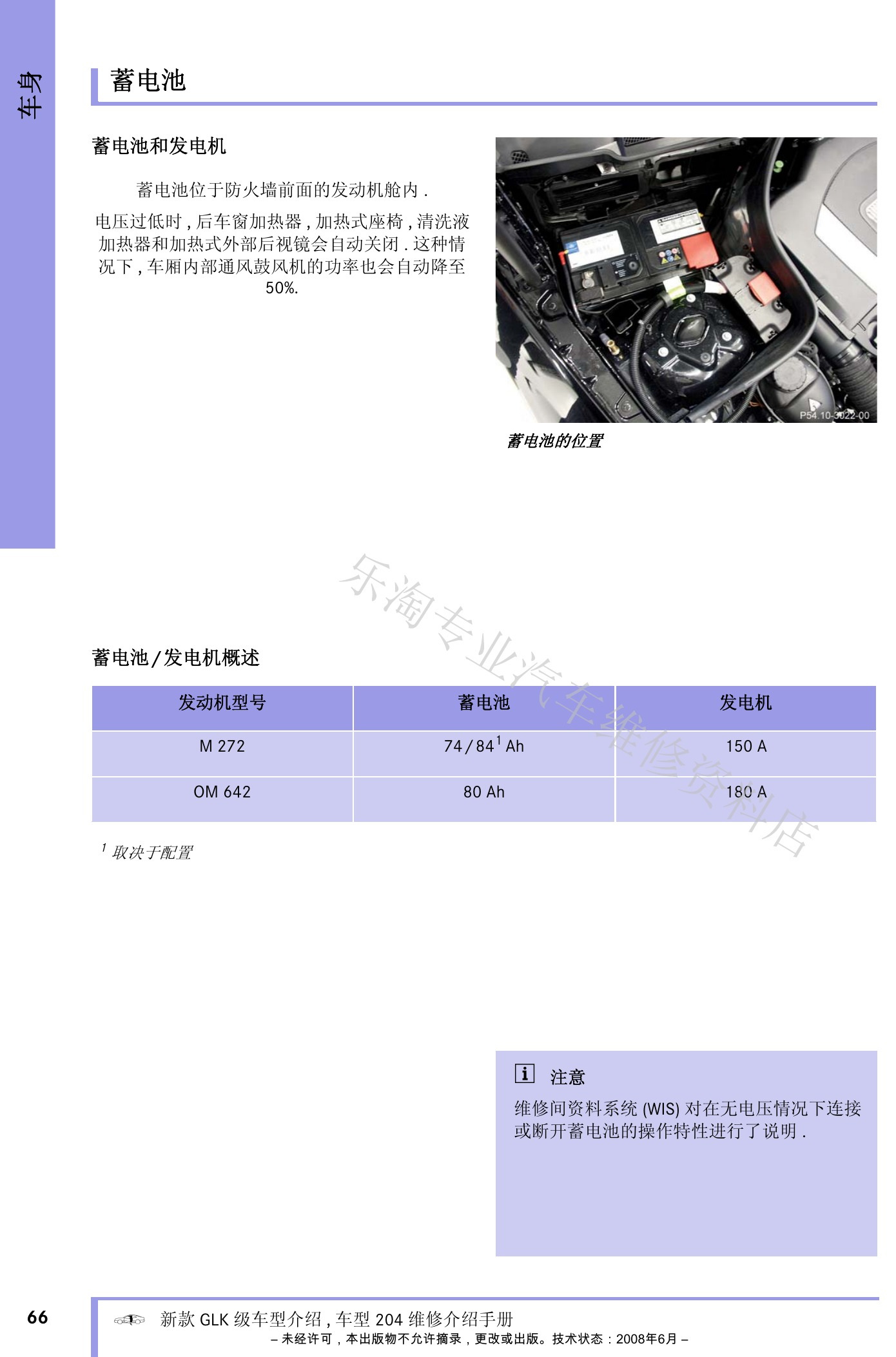

X204 GLK维修介绍手册原第66页。

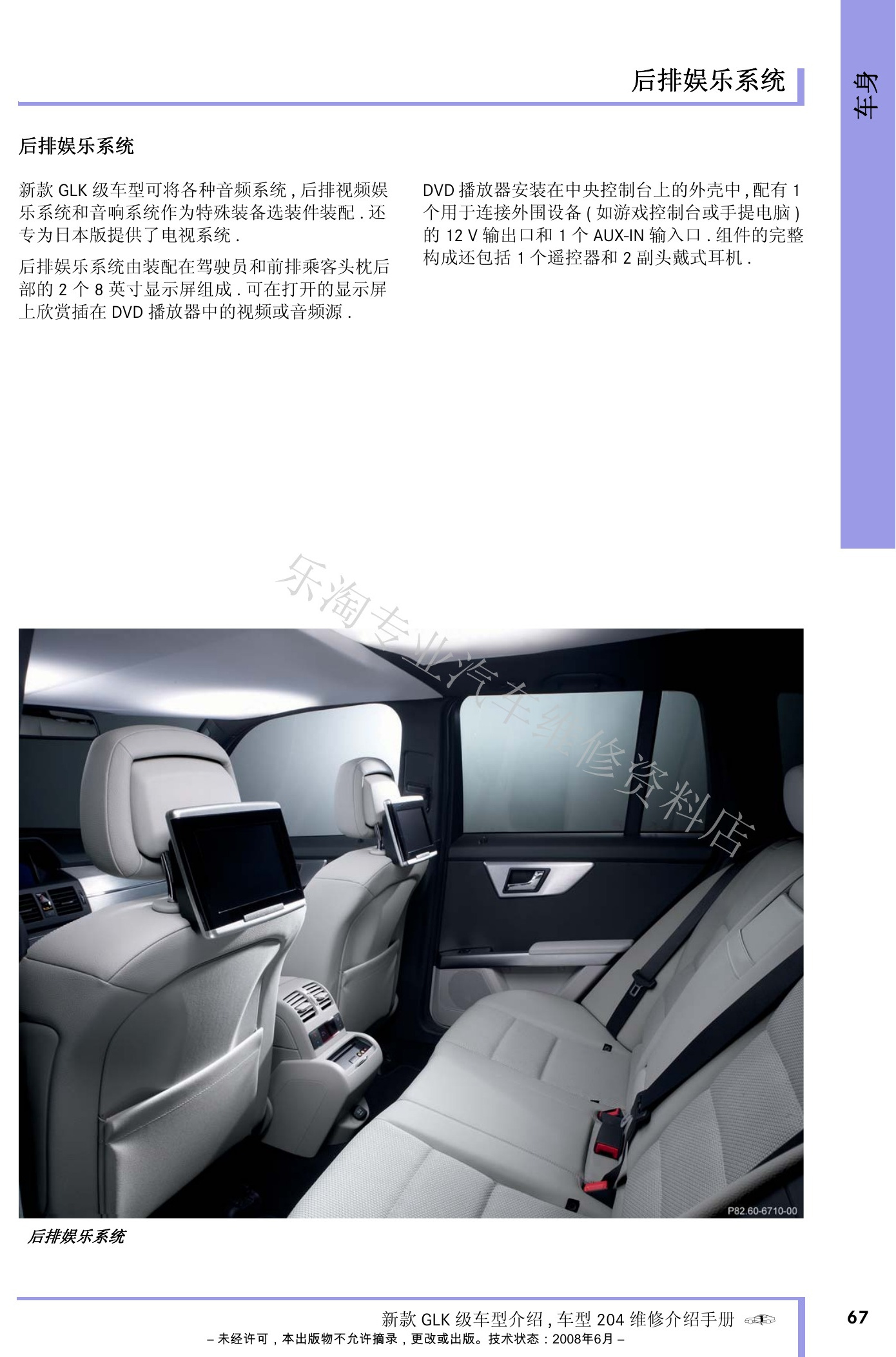

X204 GLK维修介绍手册原第67页。

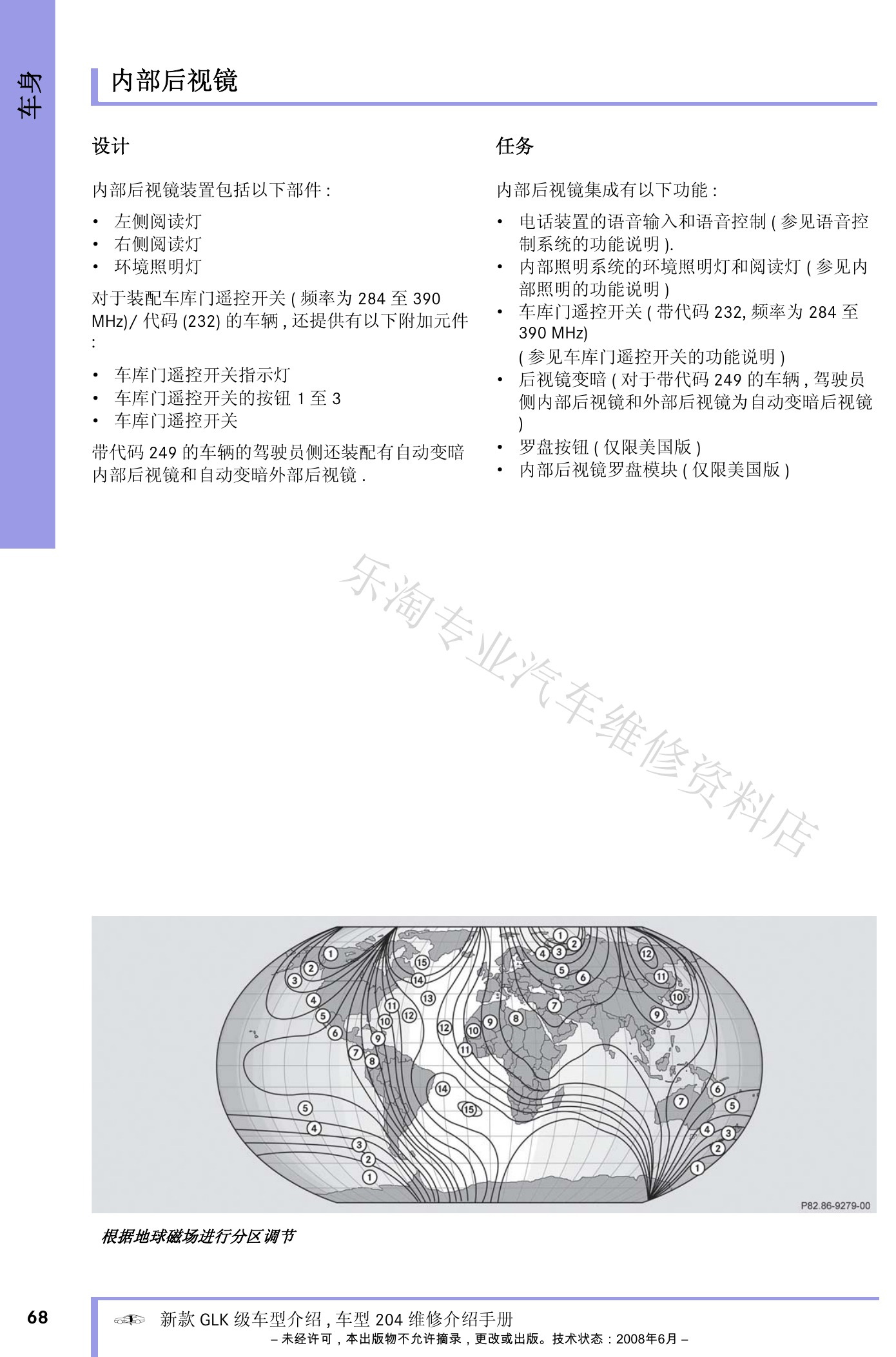

X204 GLK维修介绍手册原第68页。
X204 GLK维修介绍手册原第69页。
X204 GLK维修介绍手册原第70页。

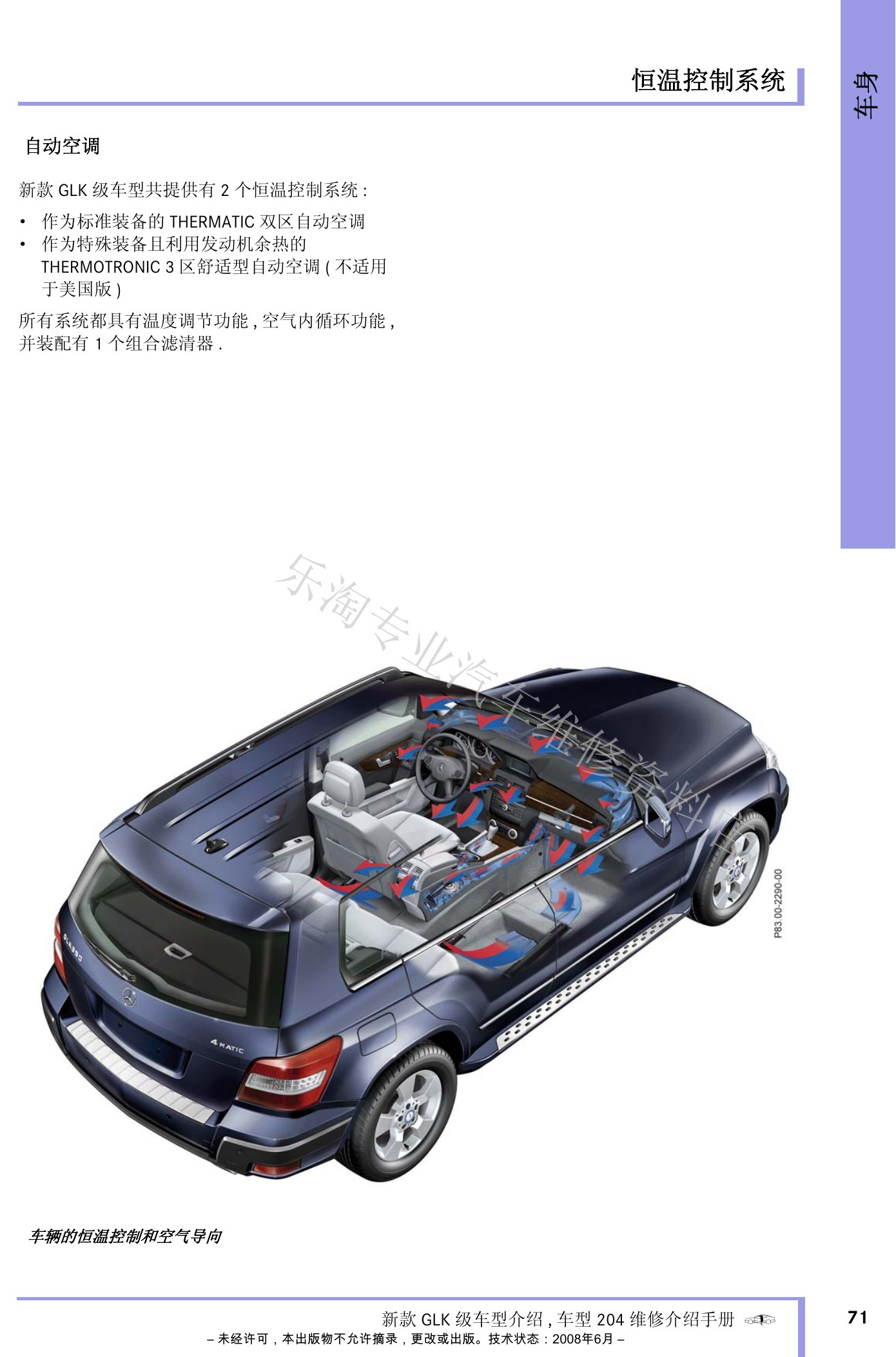

X204 GLK维修介绍手册原第71页。

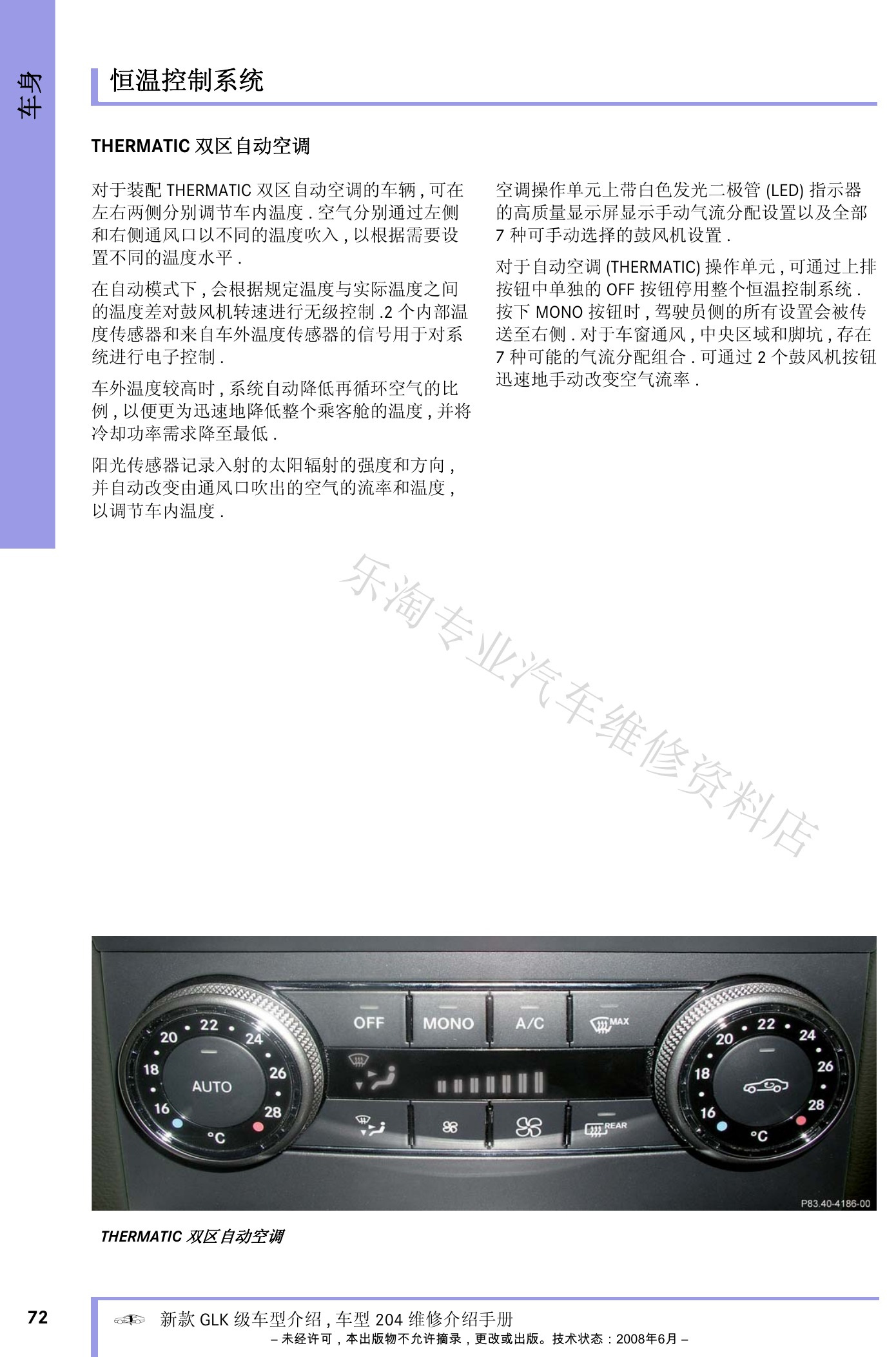

X204 GLK维修介绍手册原第72页。

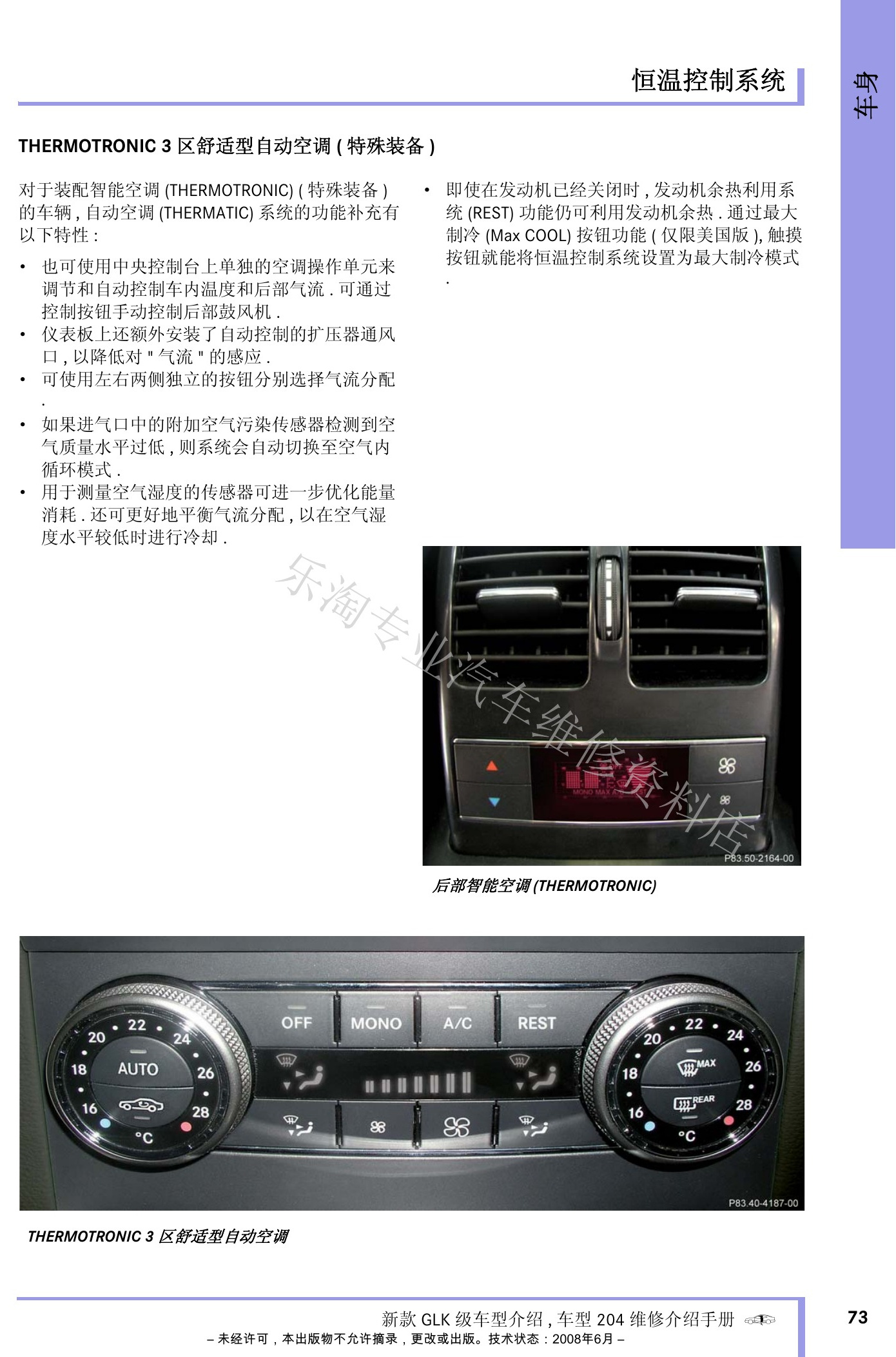

X204 GLK维修介绍手册原第73页。
X204 GLK维修介绍手册原第74页。

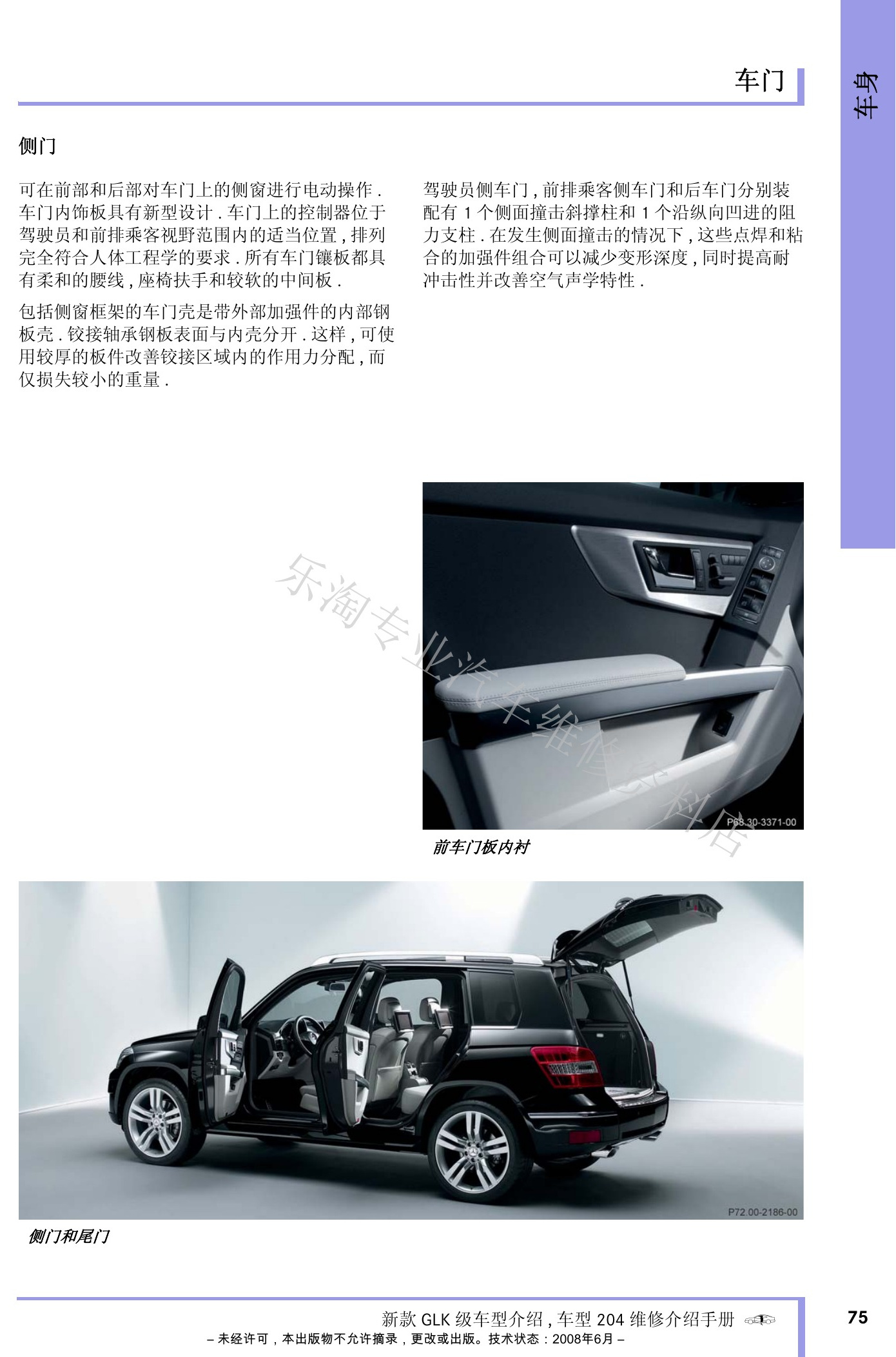

X204 GLK维修介绍手册原第75页。
X204 GLK维修介绍手册原第76页。

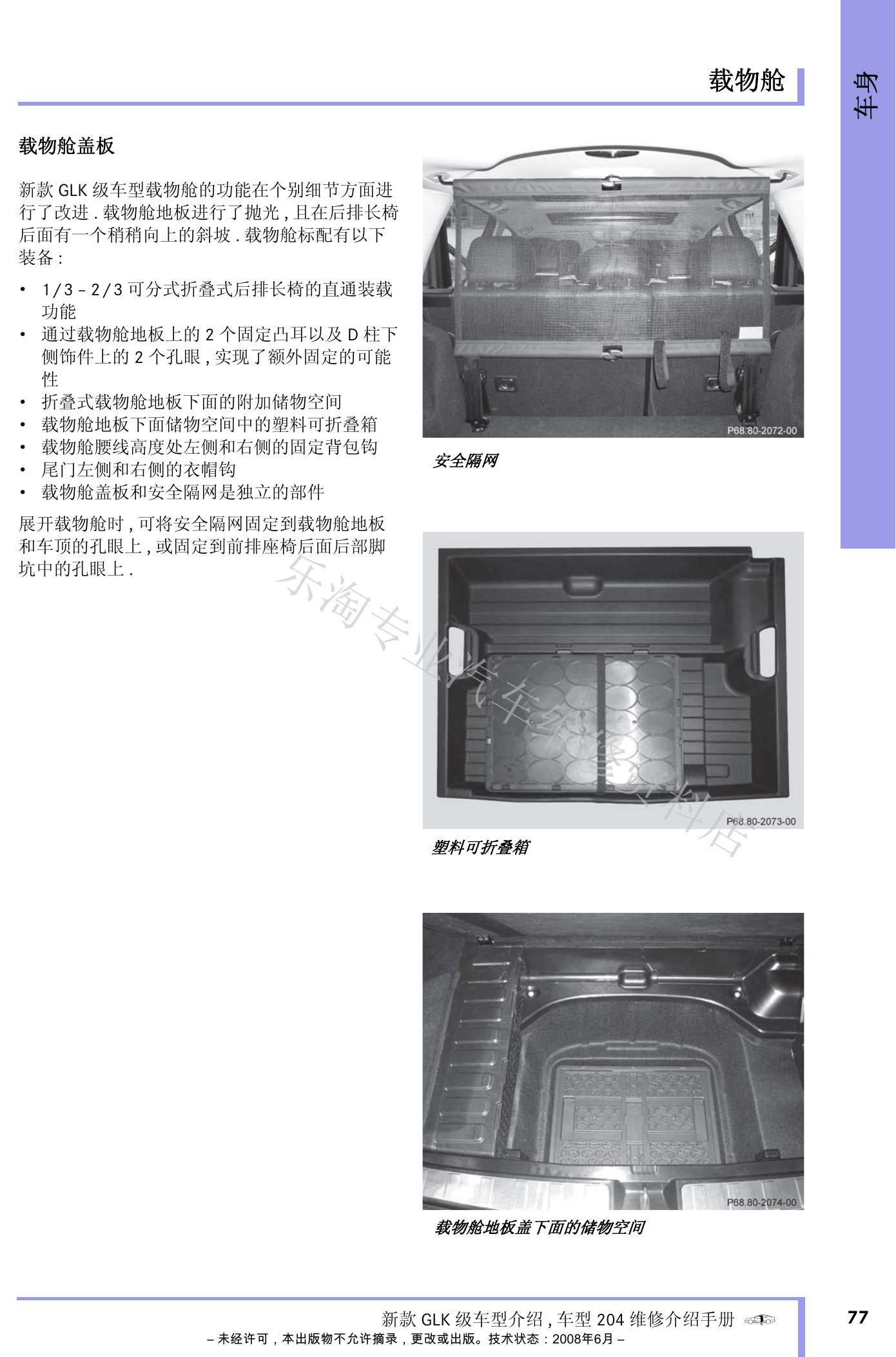

X204 GLK维修介绍手册原第77页。

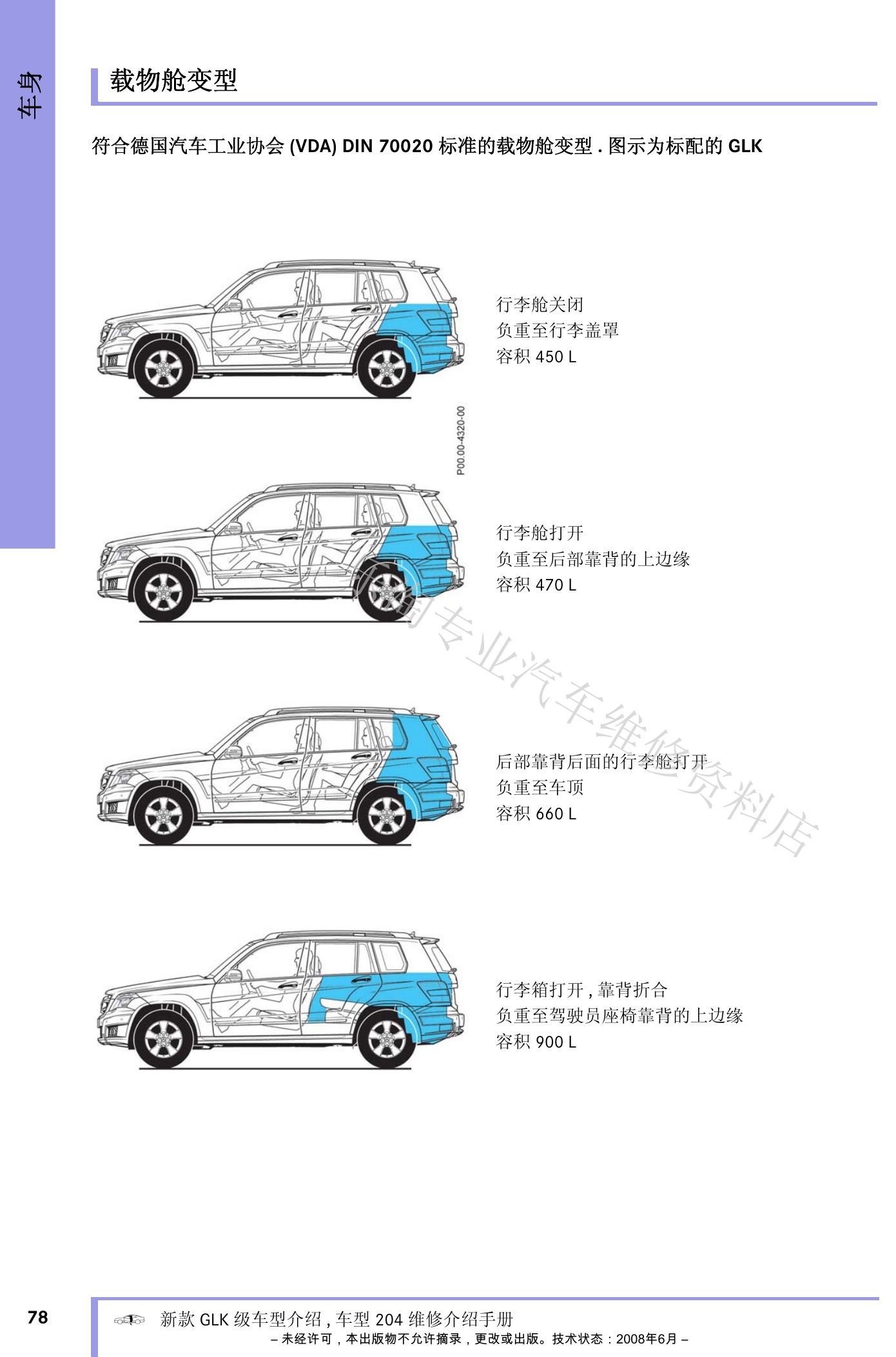

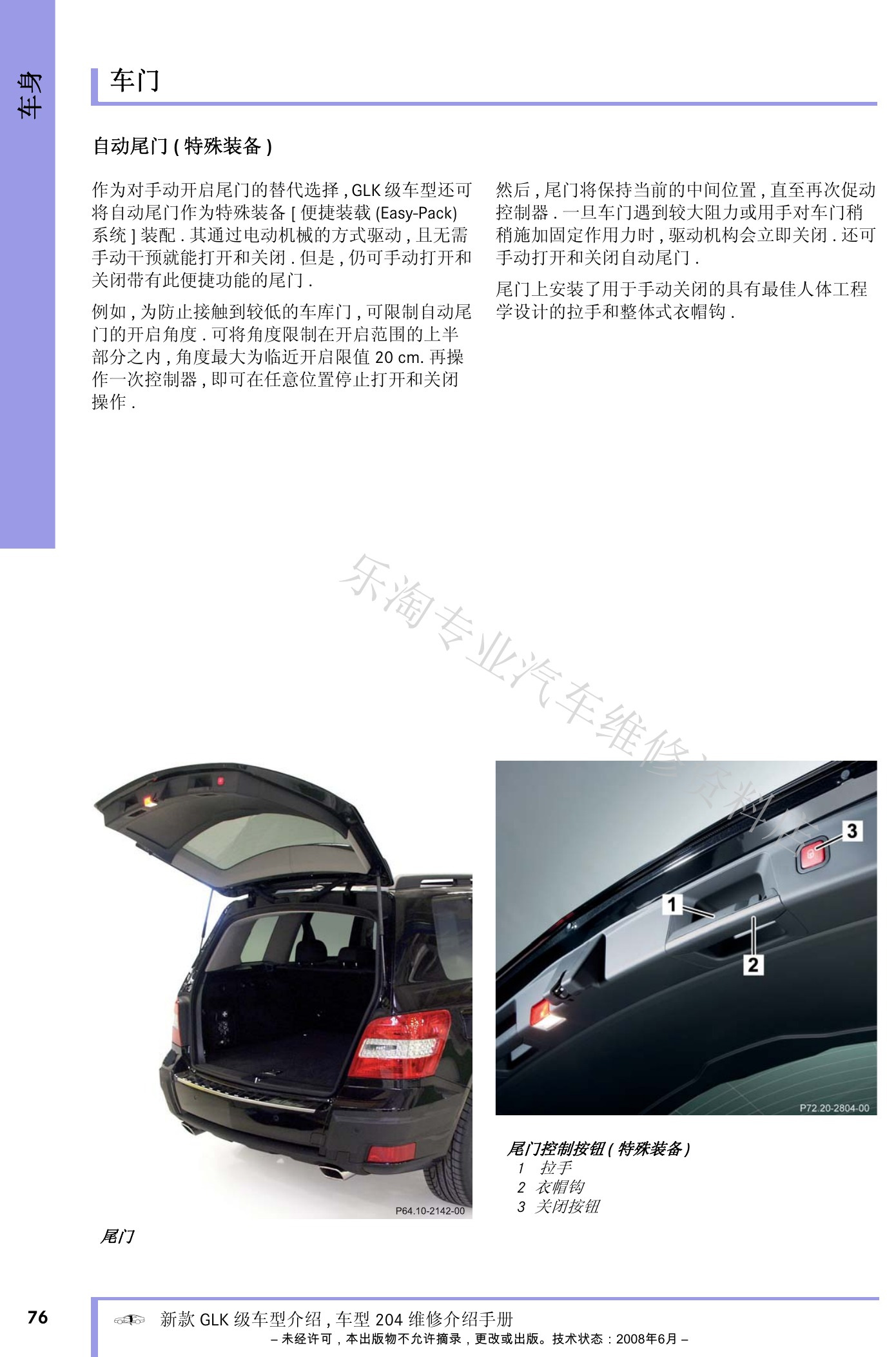

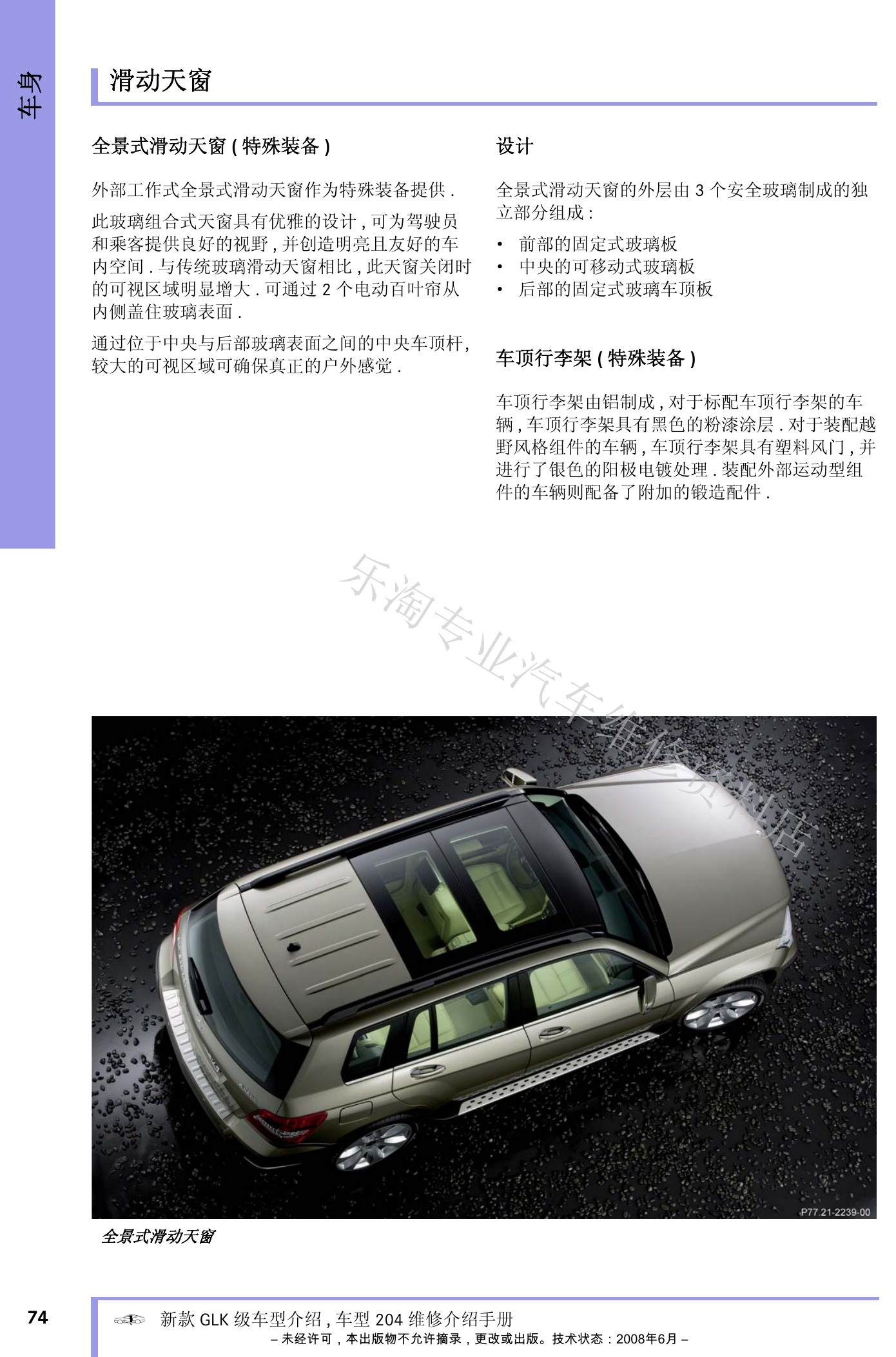

X204 GLK维修介绍手册原第78页。

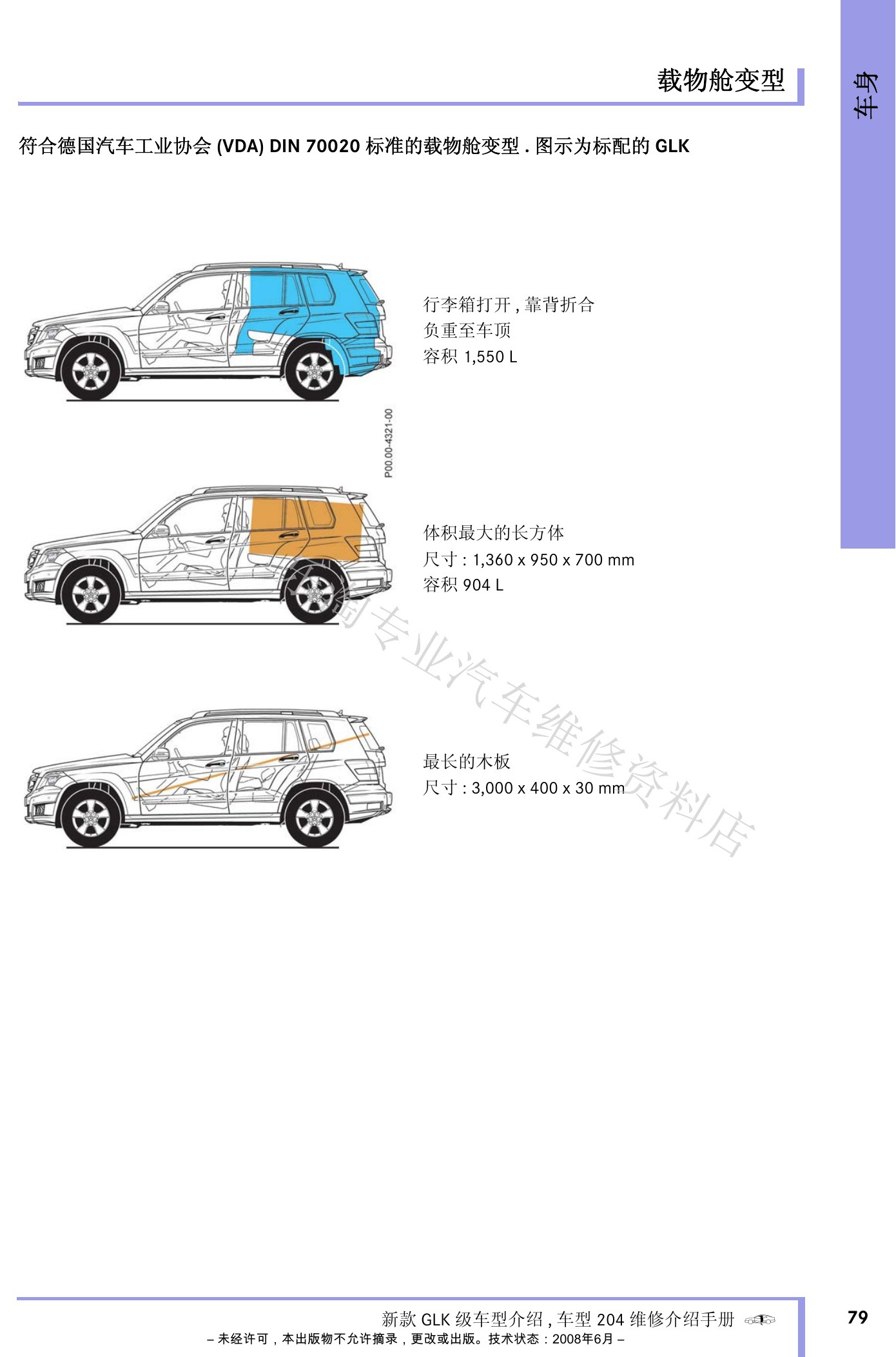

X204 GLK维修介绍手册原第79页。

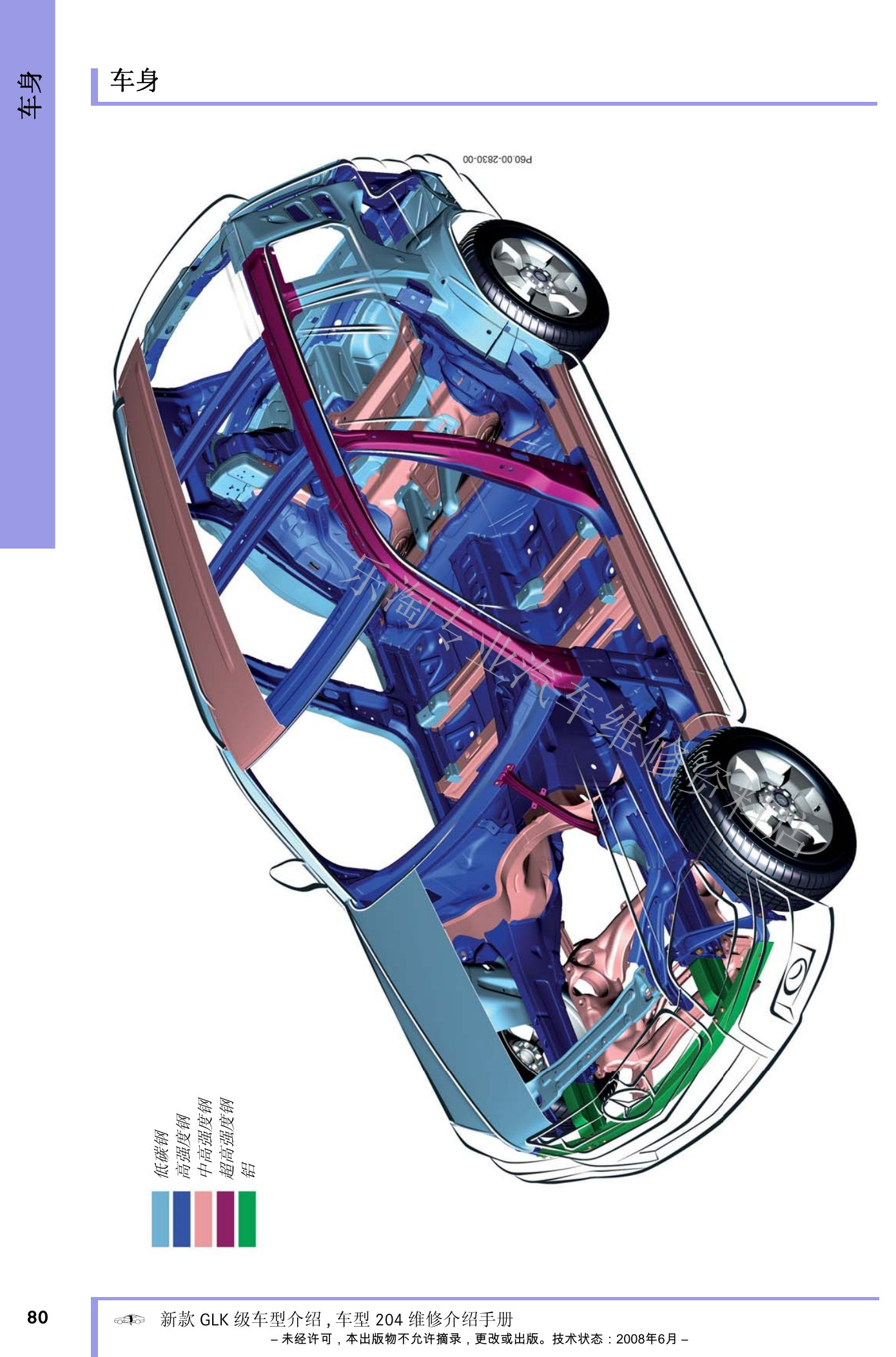

X204 GLK维修介绍手册原第80页。

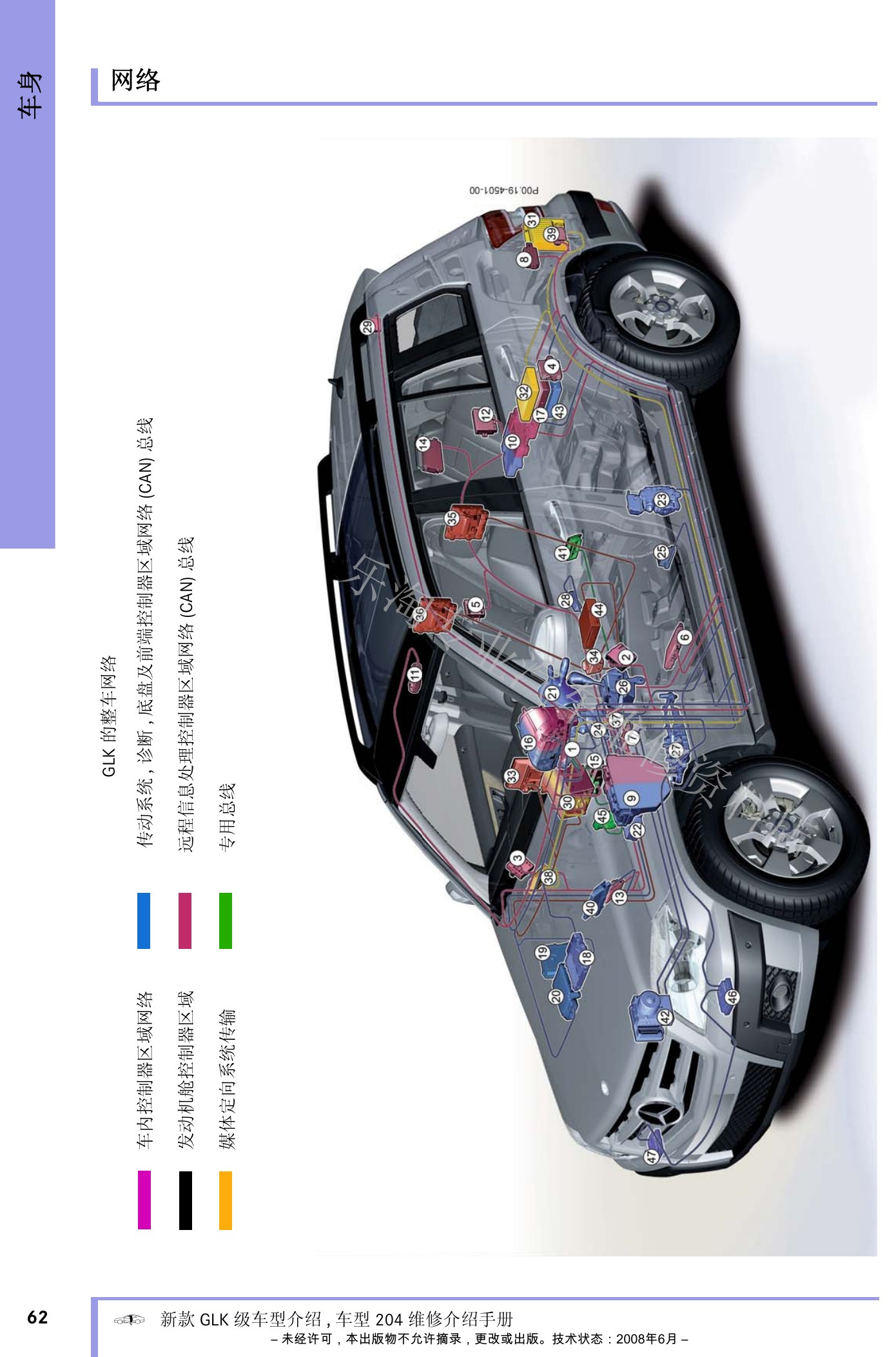

X204 GLK维修介绍手册原第81页。

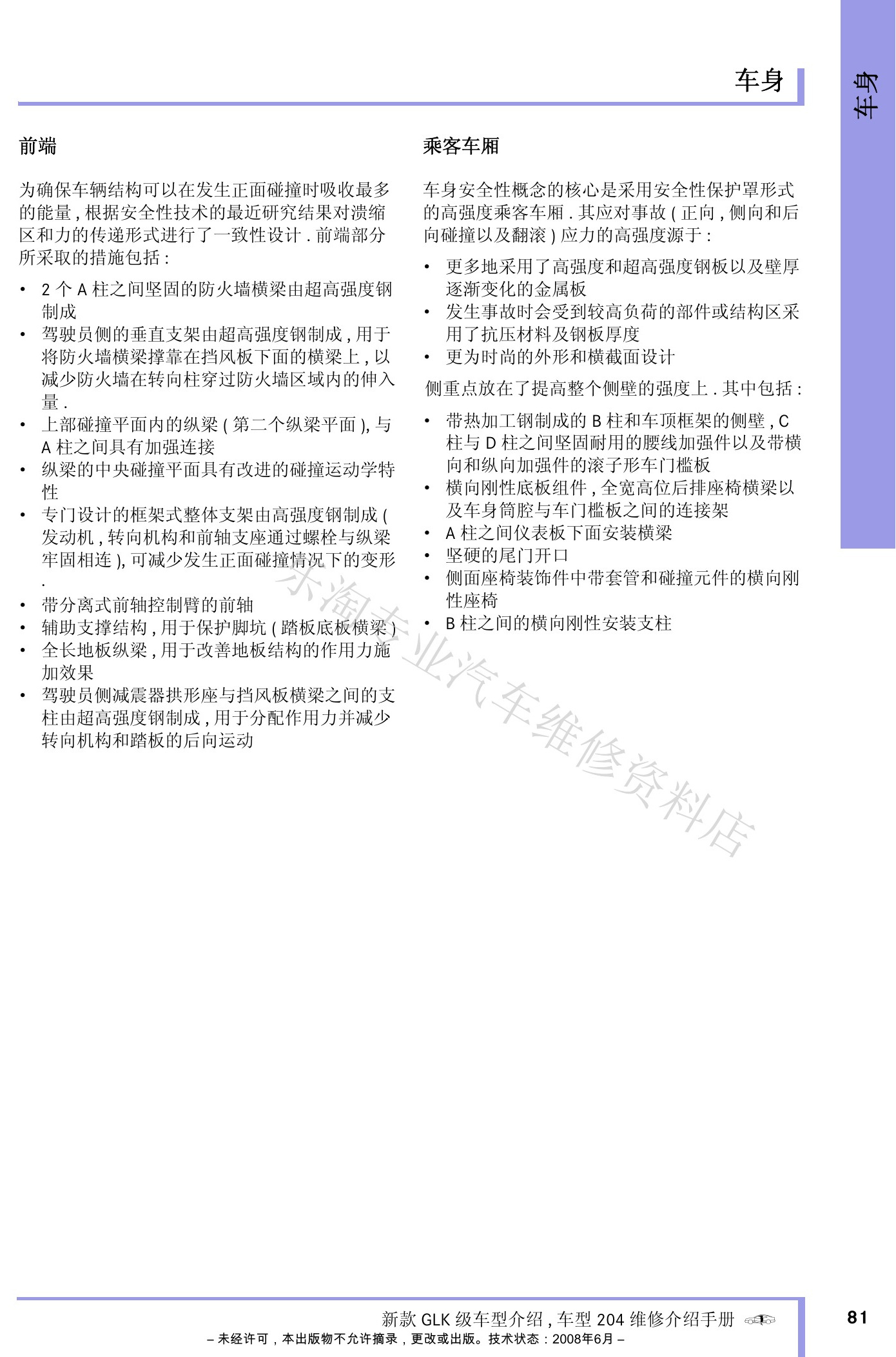

X204 GLK维修介绍手册原第82页。

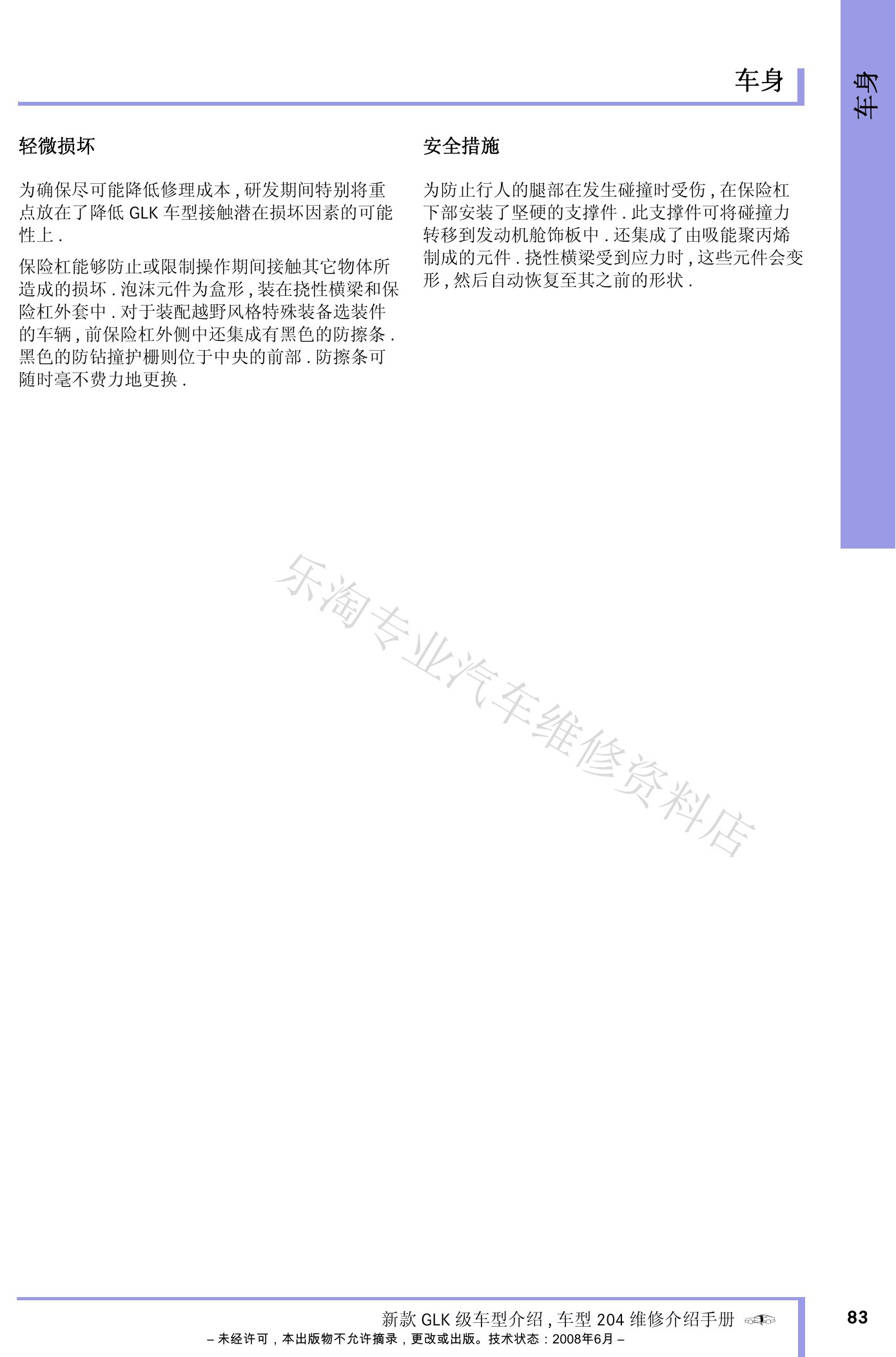

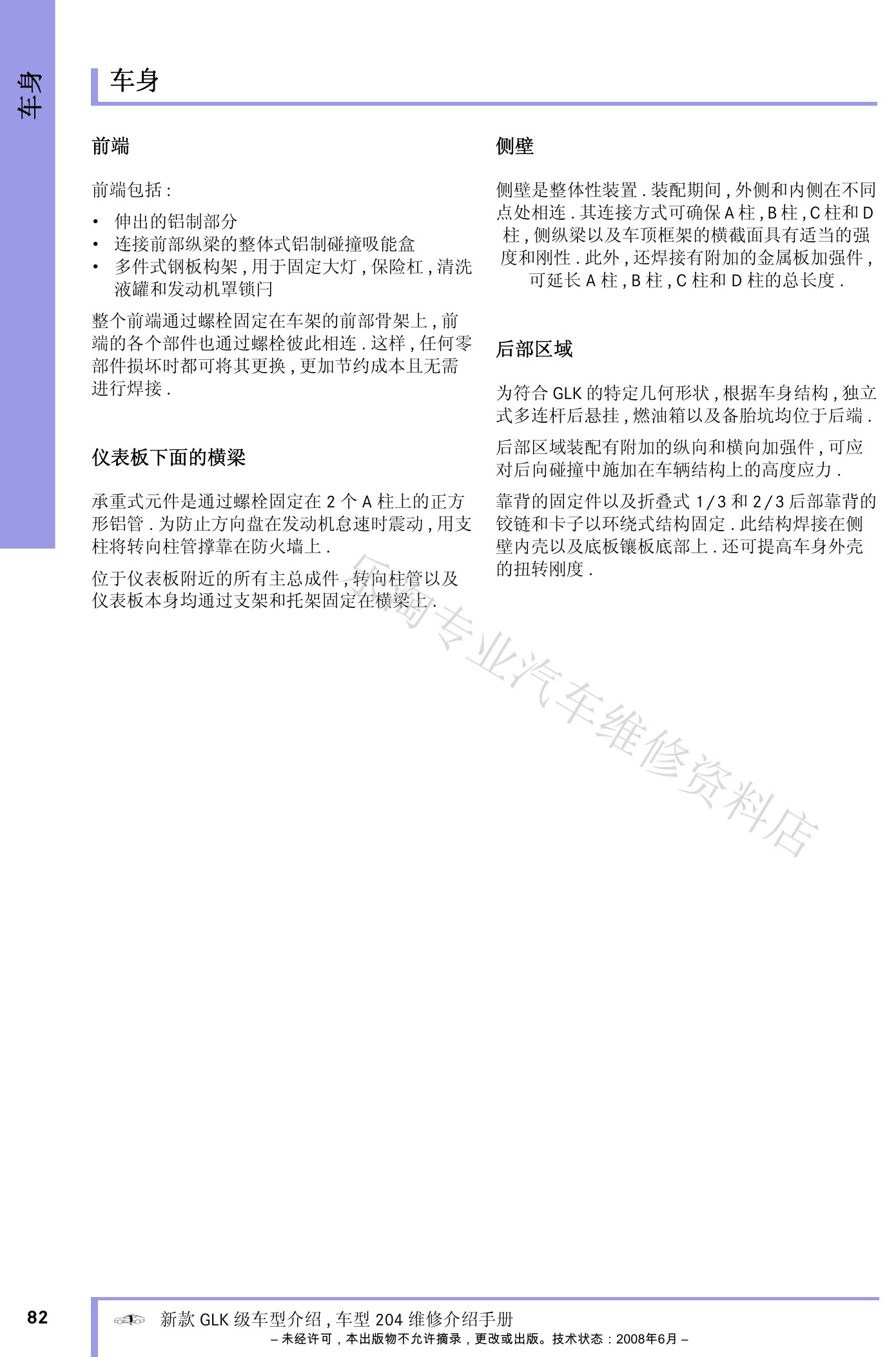

X204 GLK维修介绍手册原第83页。
X204 GLK维修介绍手册原第84页。

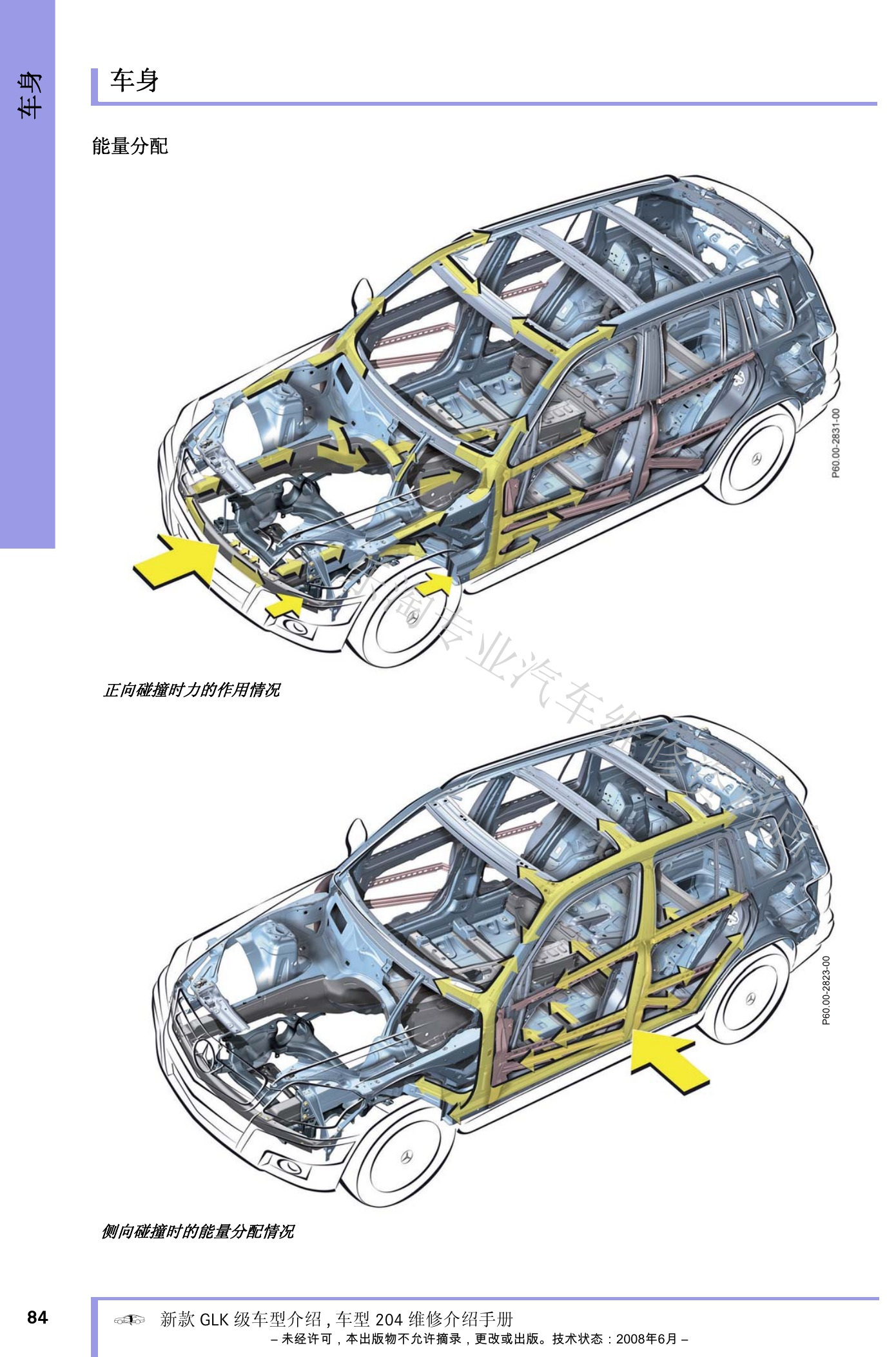

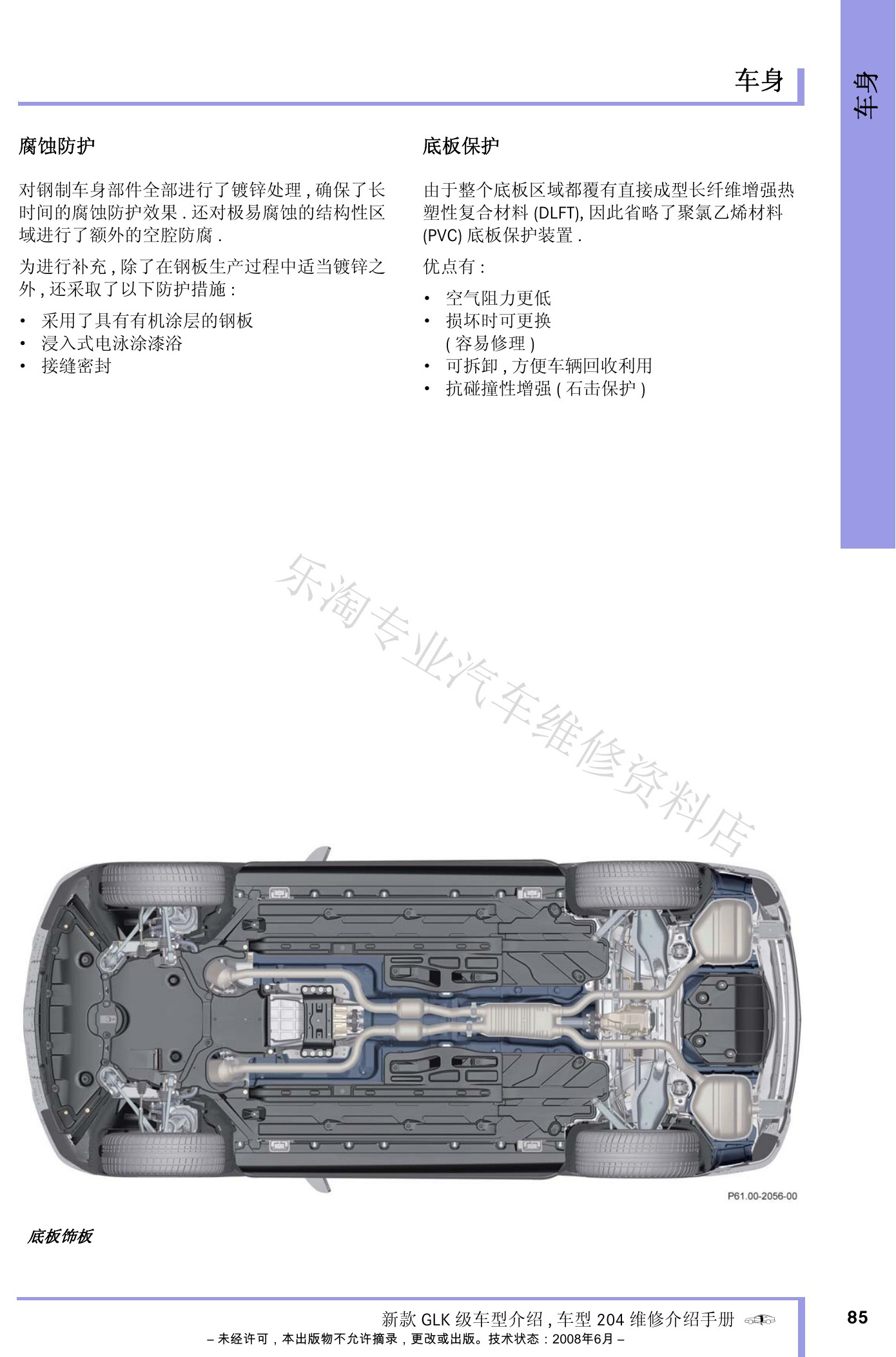

X204 GLK维修介绍手册原第85页。
X204 GLK维修介绍手册原第86页。

七、专用工具、缩写与索引

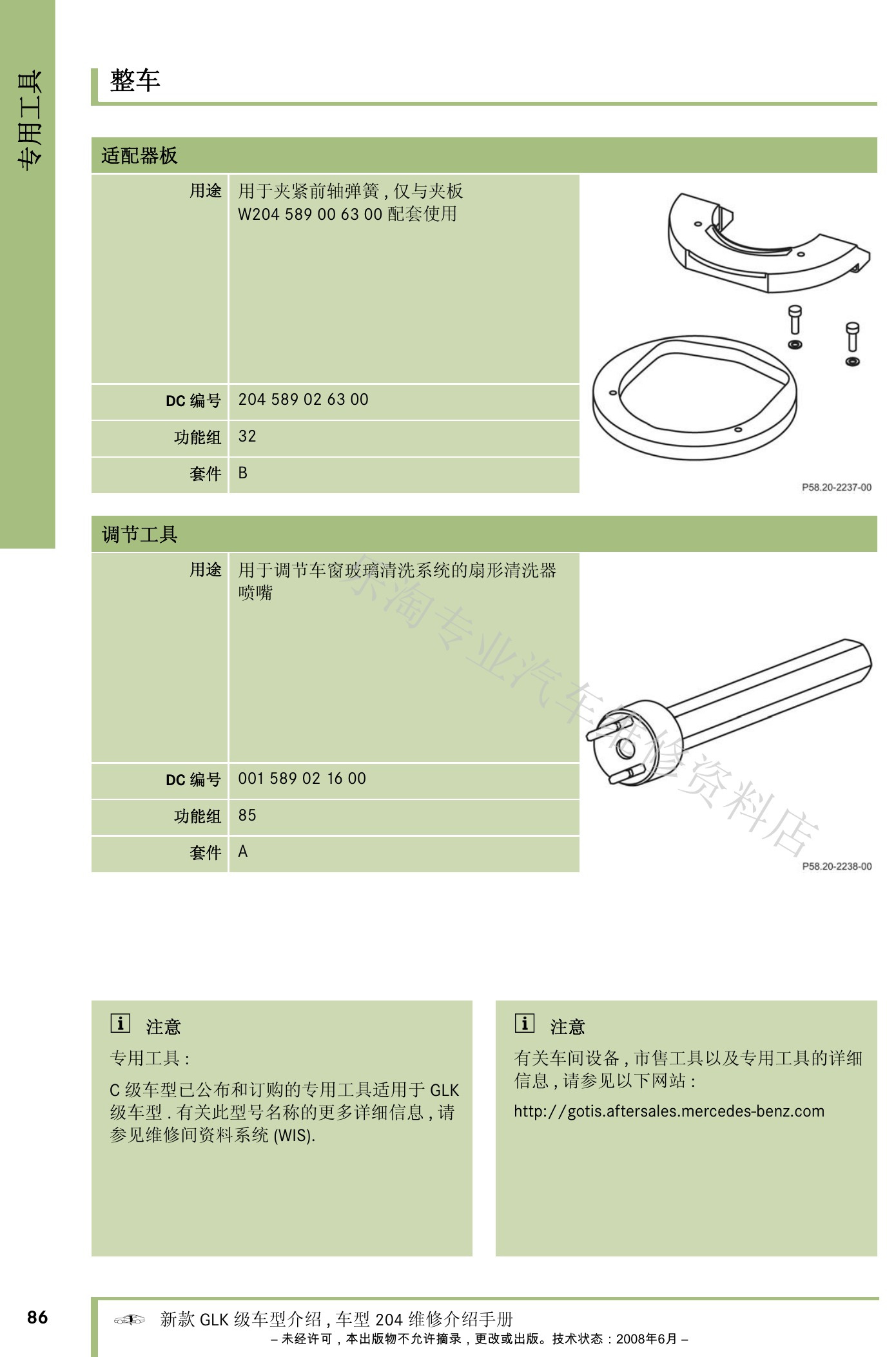

末尾保留整车专用工具、车间设备、缩写和索引，便于按原手册定位术语和后续维修文件。

X204 GLK维修介绍手册原第87页。

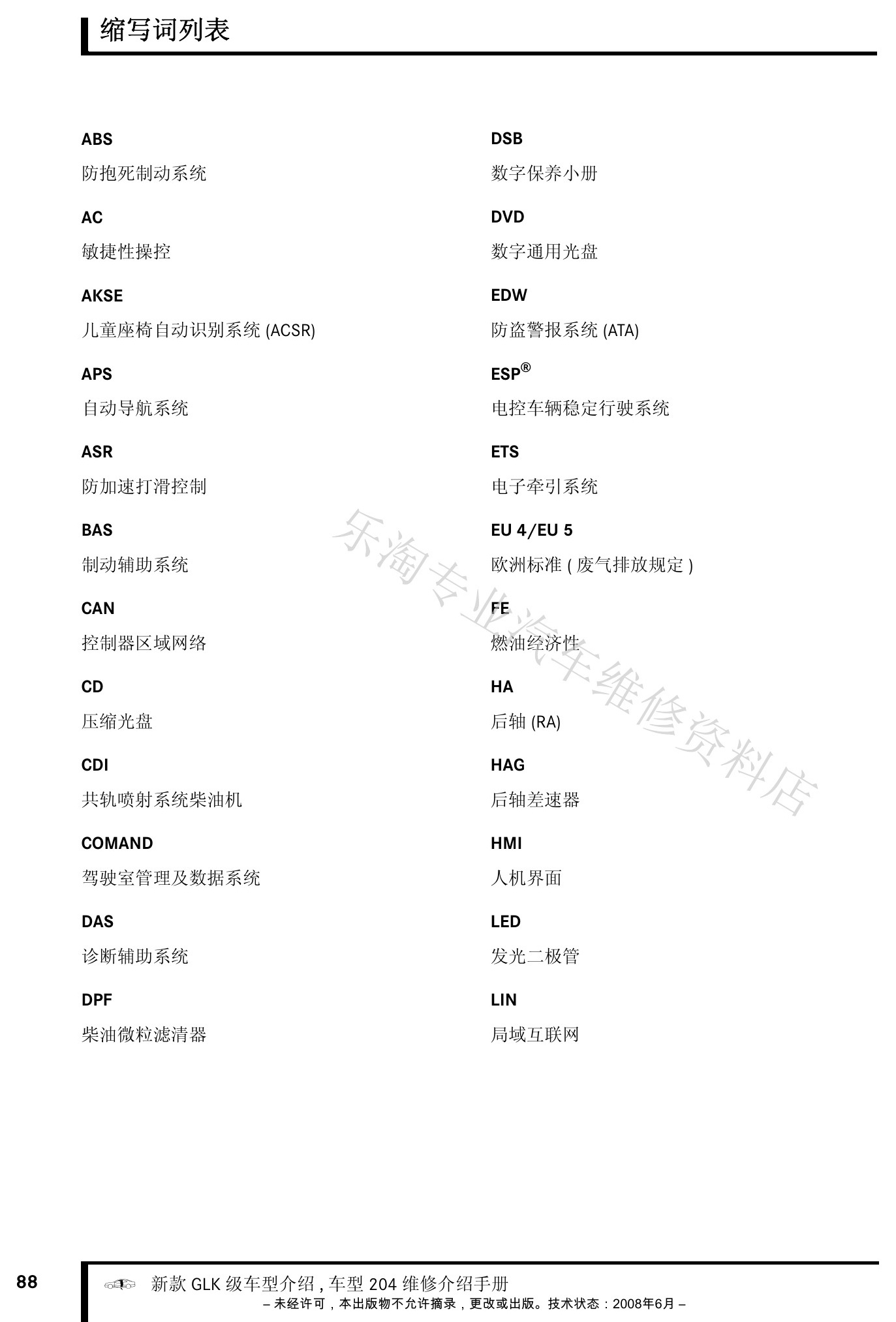

X204 GLK维修介绍手册原第88页。
X204 GLK维修介绍手册原第89页。

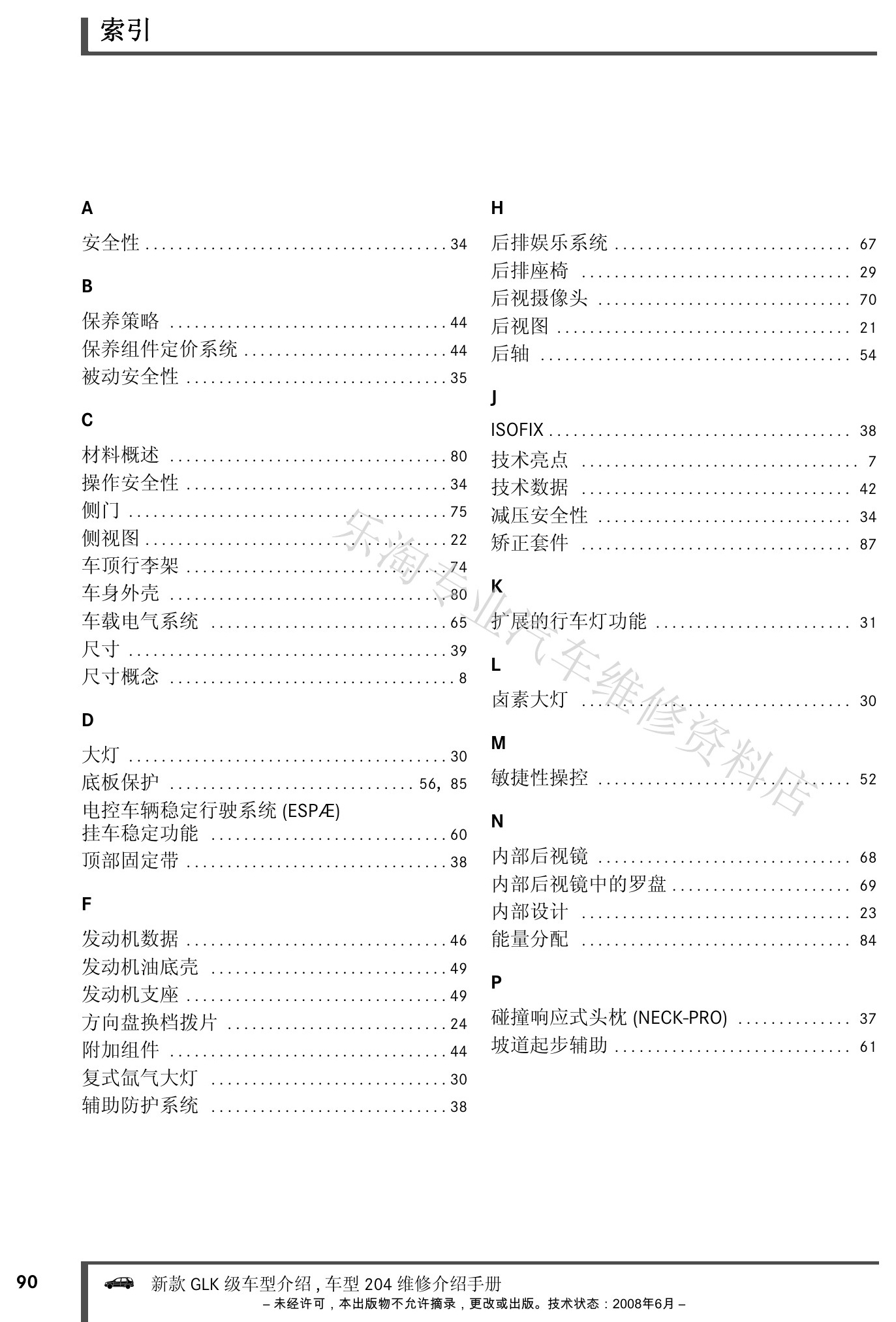

X204 GLK维修介绍手册原第90页。

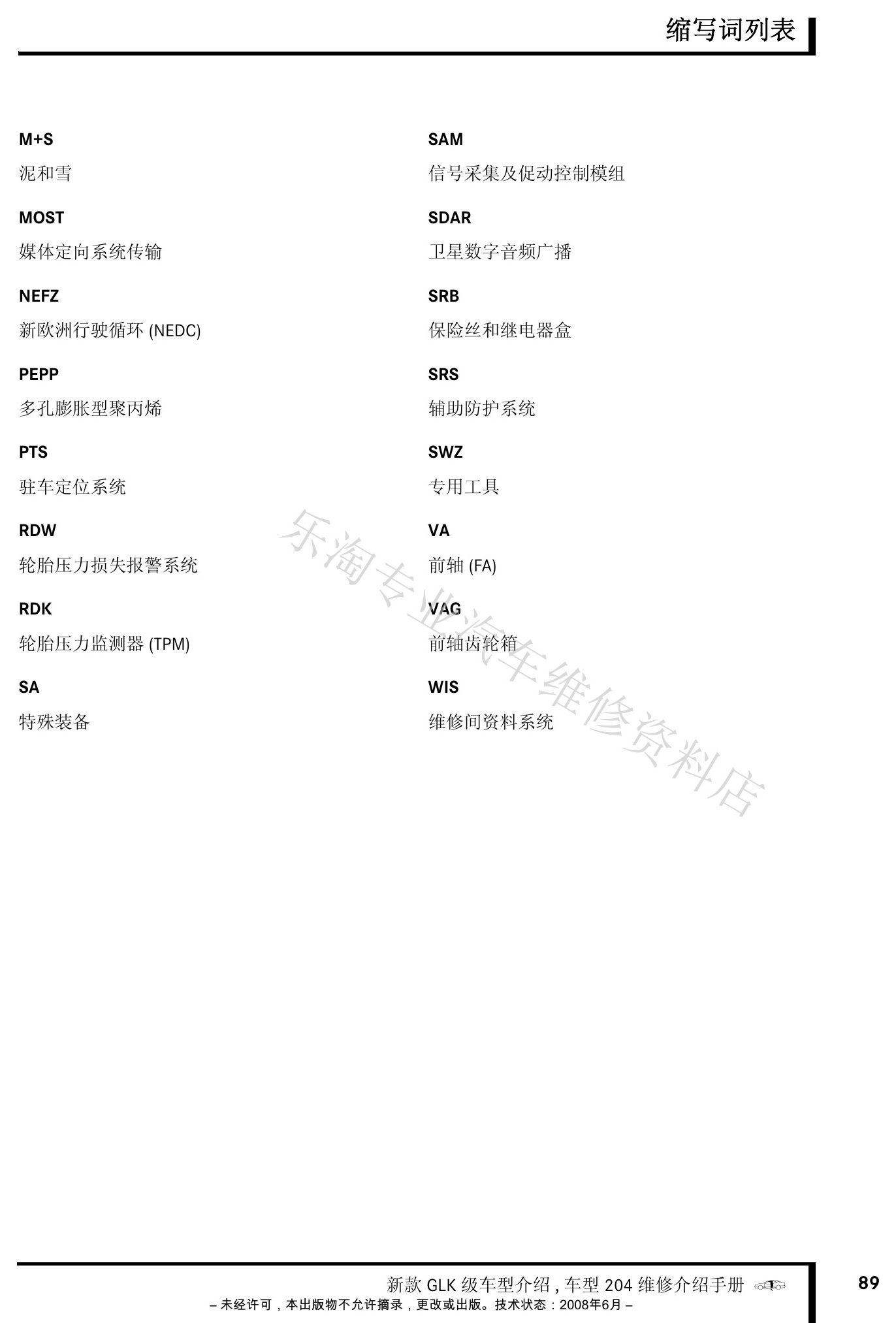

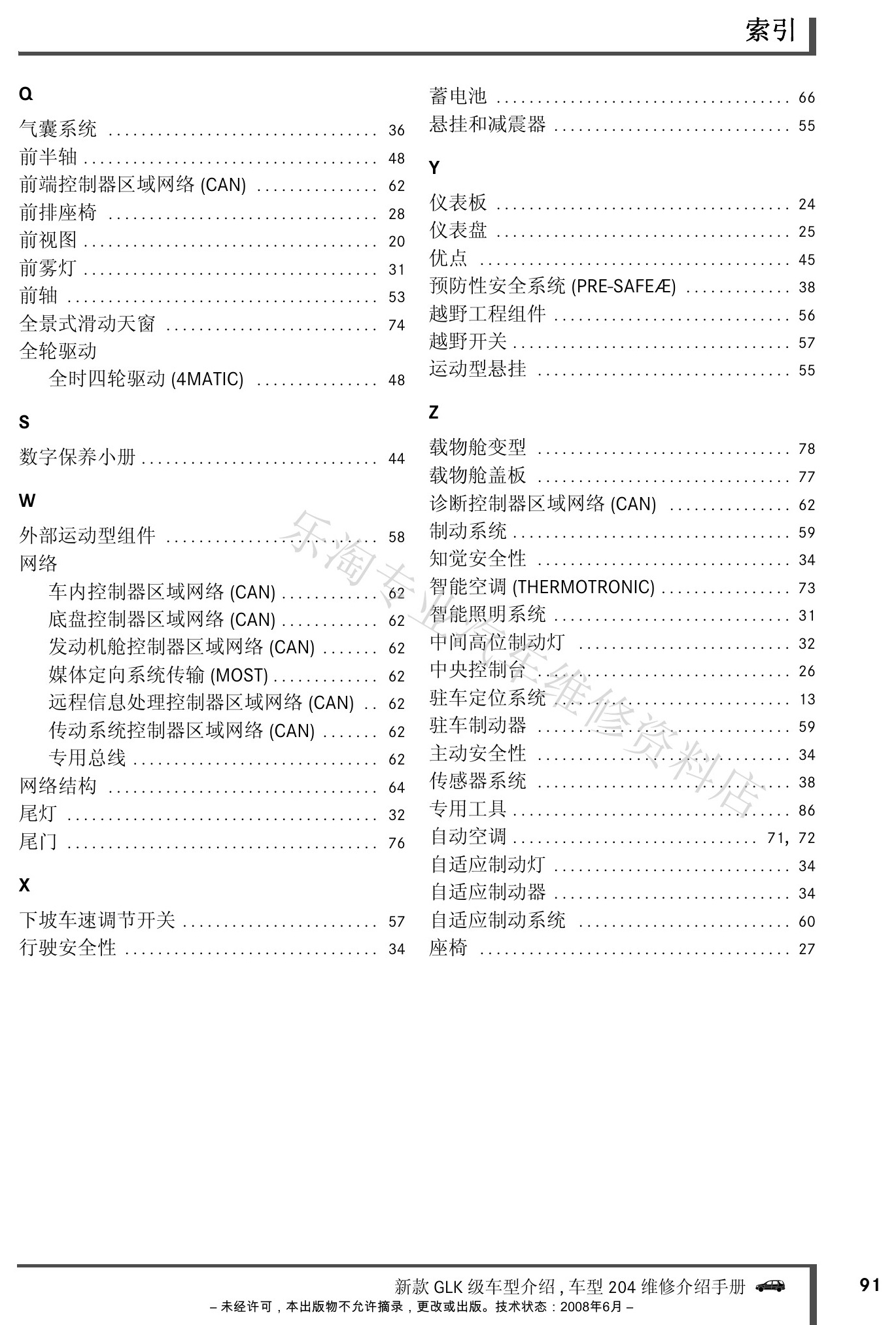

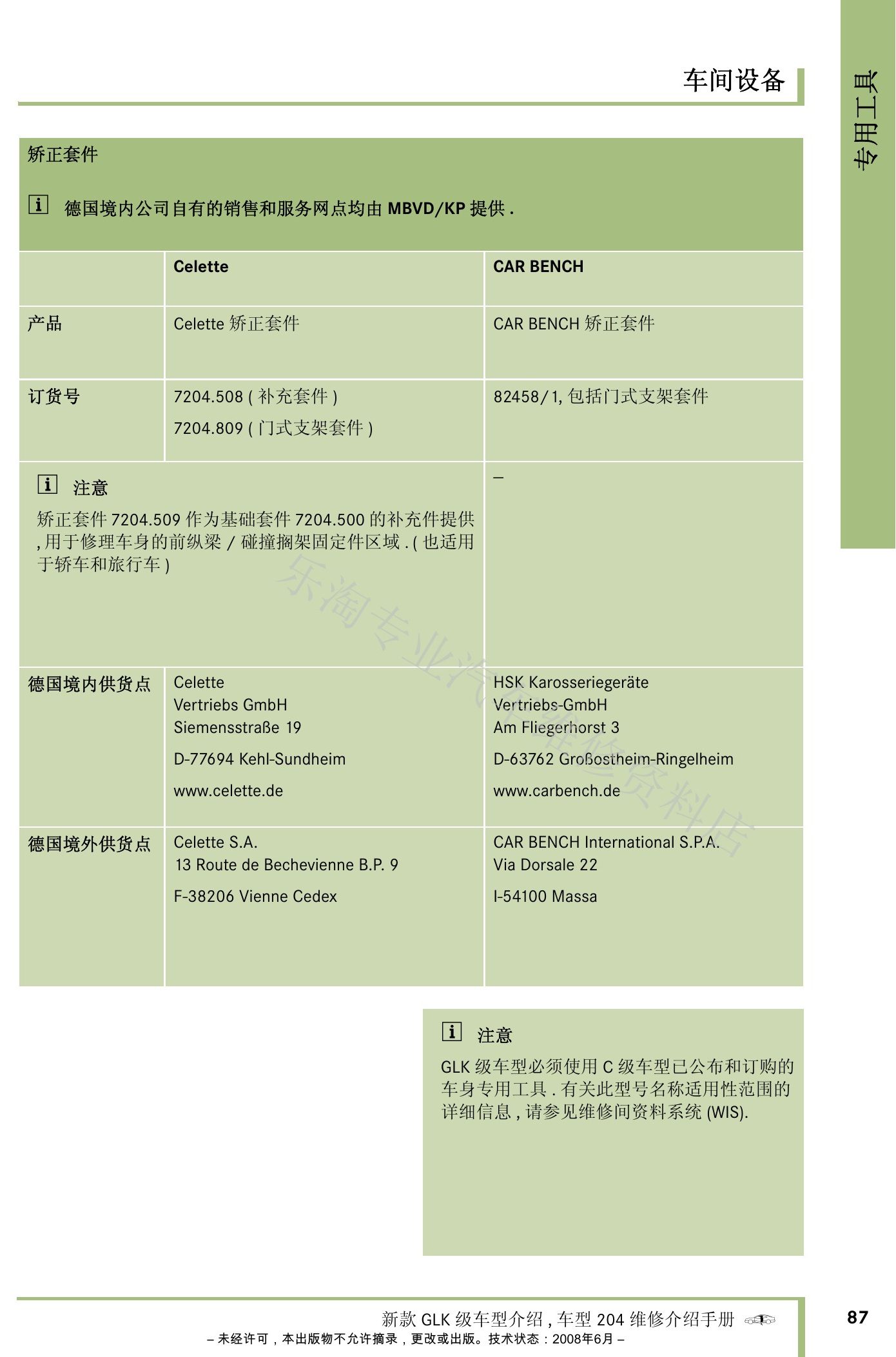

X204 GLK维修介绍手册原第91页。
X204 GLK维修介绍手册原第92页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
