奔驰轮速传感器诊断：ABS/ESP影响、端子腐蚀、资料适用性与FFV-T

肖师傅
肖师傅
肖师傅
管理员
14466
文章
2
粉丝
技术培训评论235阅读模式
摘要依据奔驰轮速传感器资料整理系统影响、重复维修数据、历史资料适用性、端子线束与磁环检查及验证。

轮速传感器故障不仅触发ABS/ESP警告，还会影响使用轮速信息的多个控制功能并增加FFV-T技术支持工作量。原资料通过251和221车型数据，分析重复维修、错误零件号和端子腐蚀，并给出资料检索与检查建议。

一、轮速信号的系统影响与故障背景

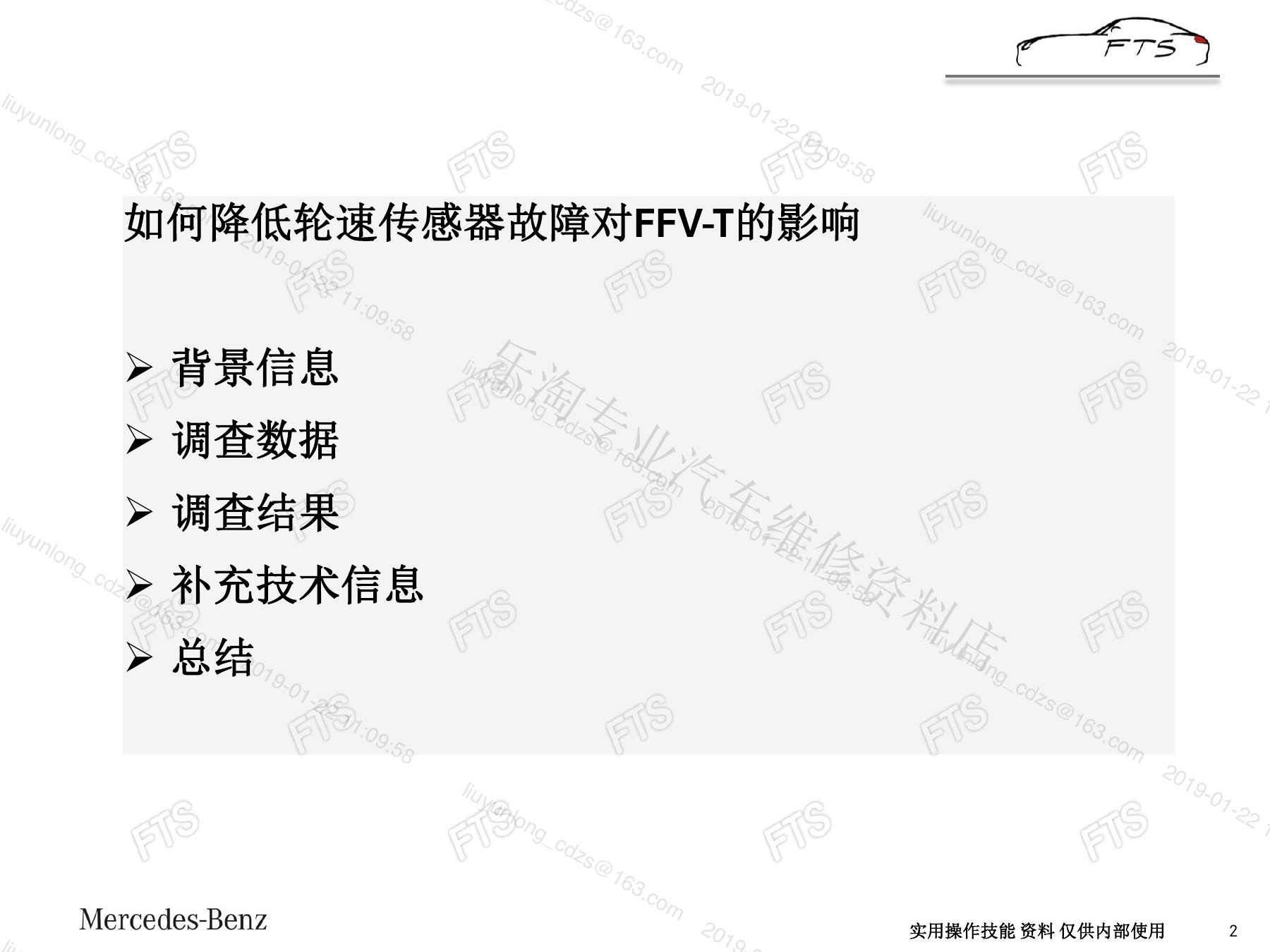

一、轮速信号的系统影响与故障背景（page-02）

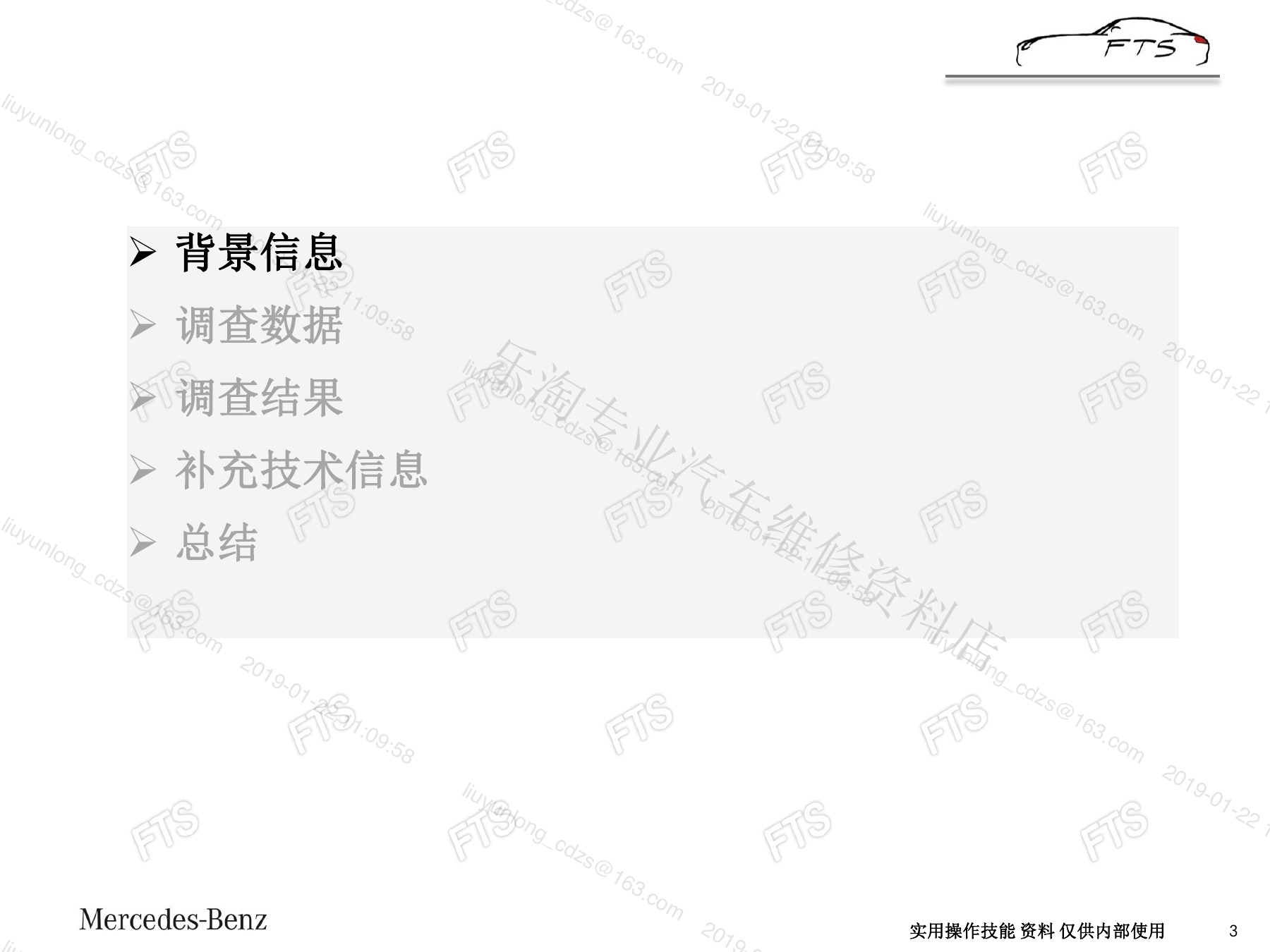

一、轮速信号的系统影响与故障背景（page-03）
一、轮速信号的系统影响与故障背景（page-04）

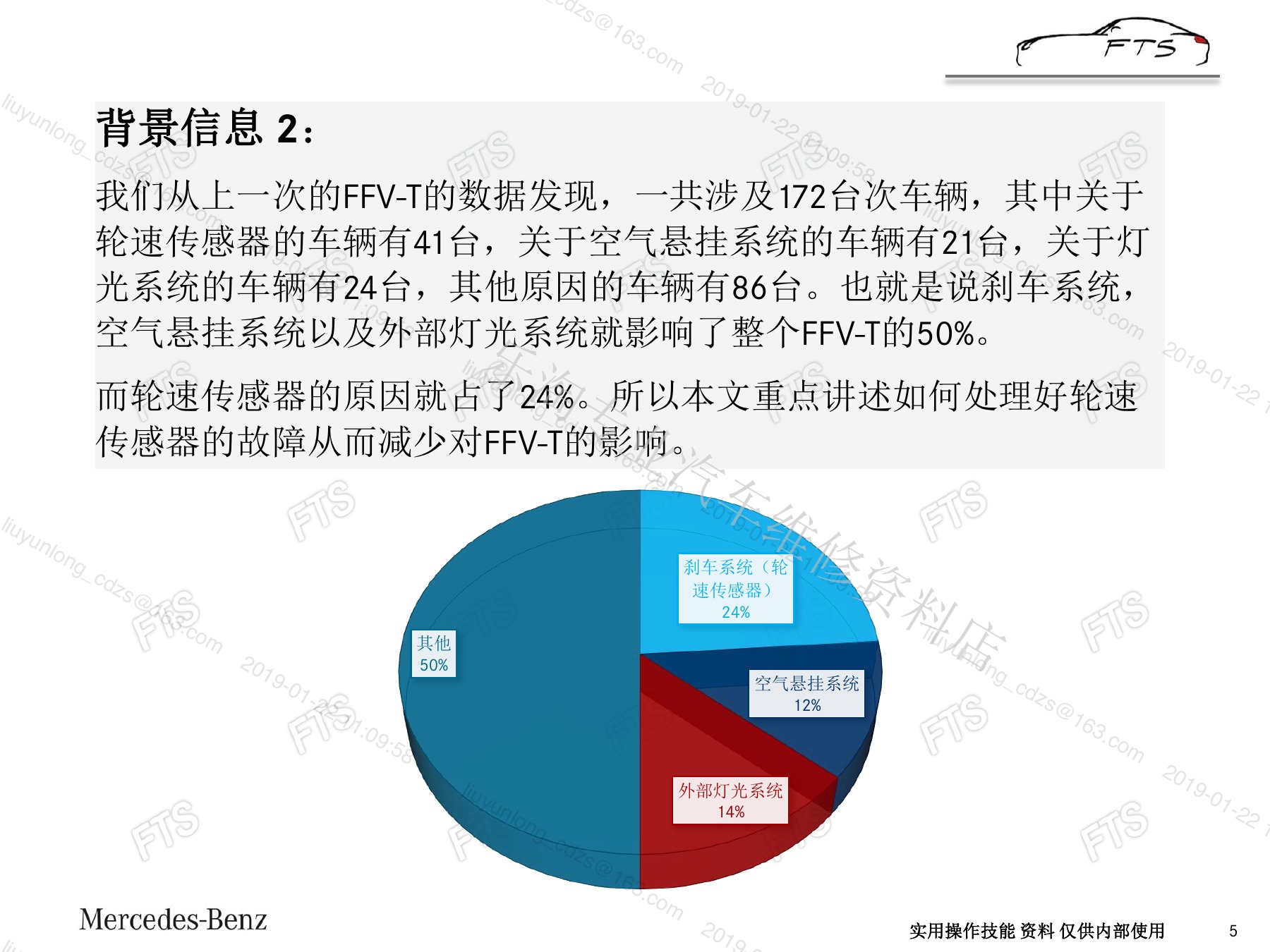

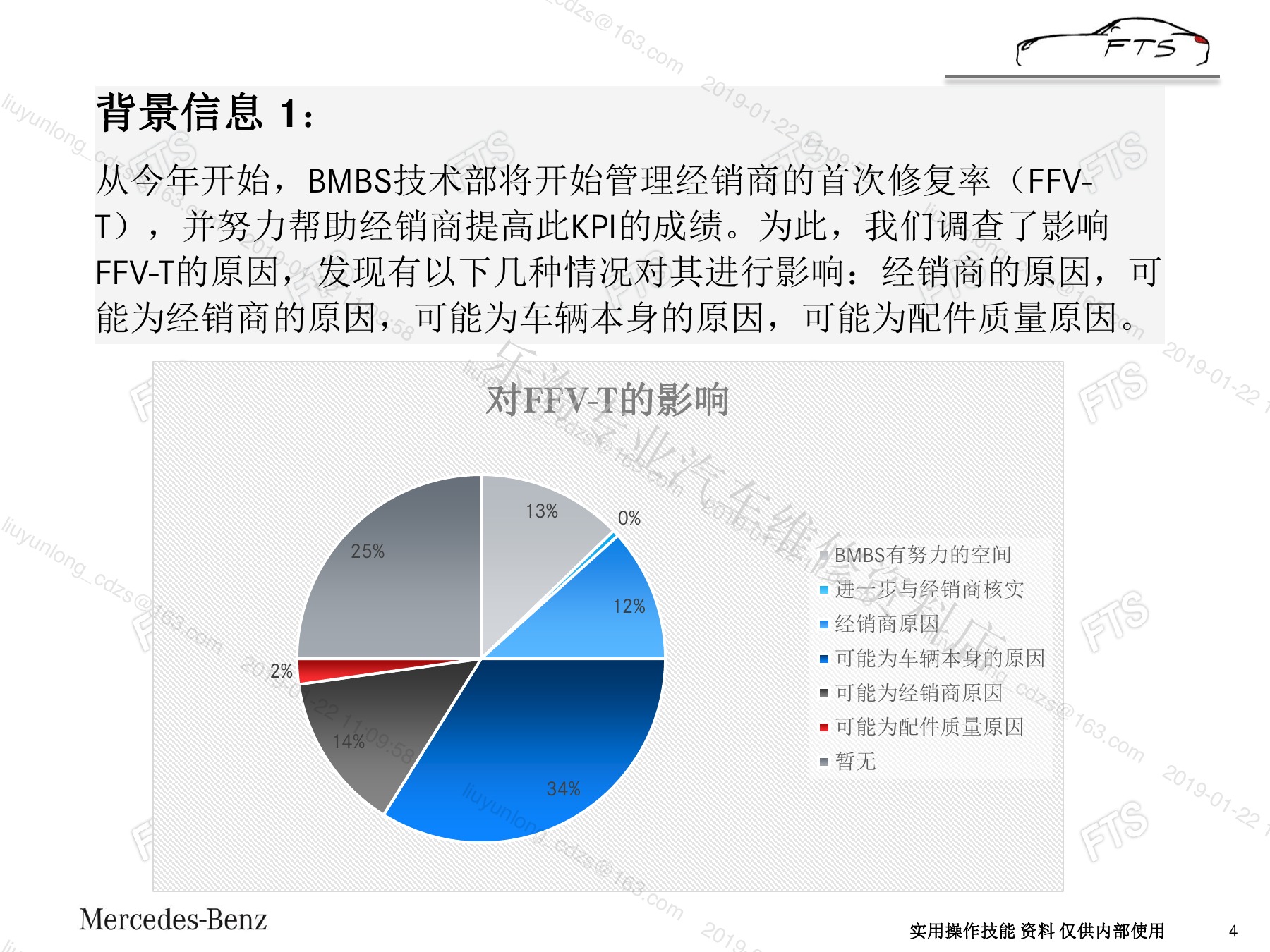

一、轮速信号的系统影响与故障背景（page-05）

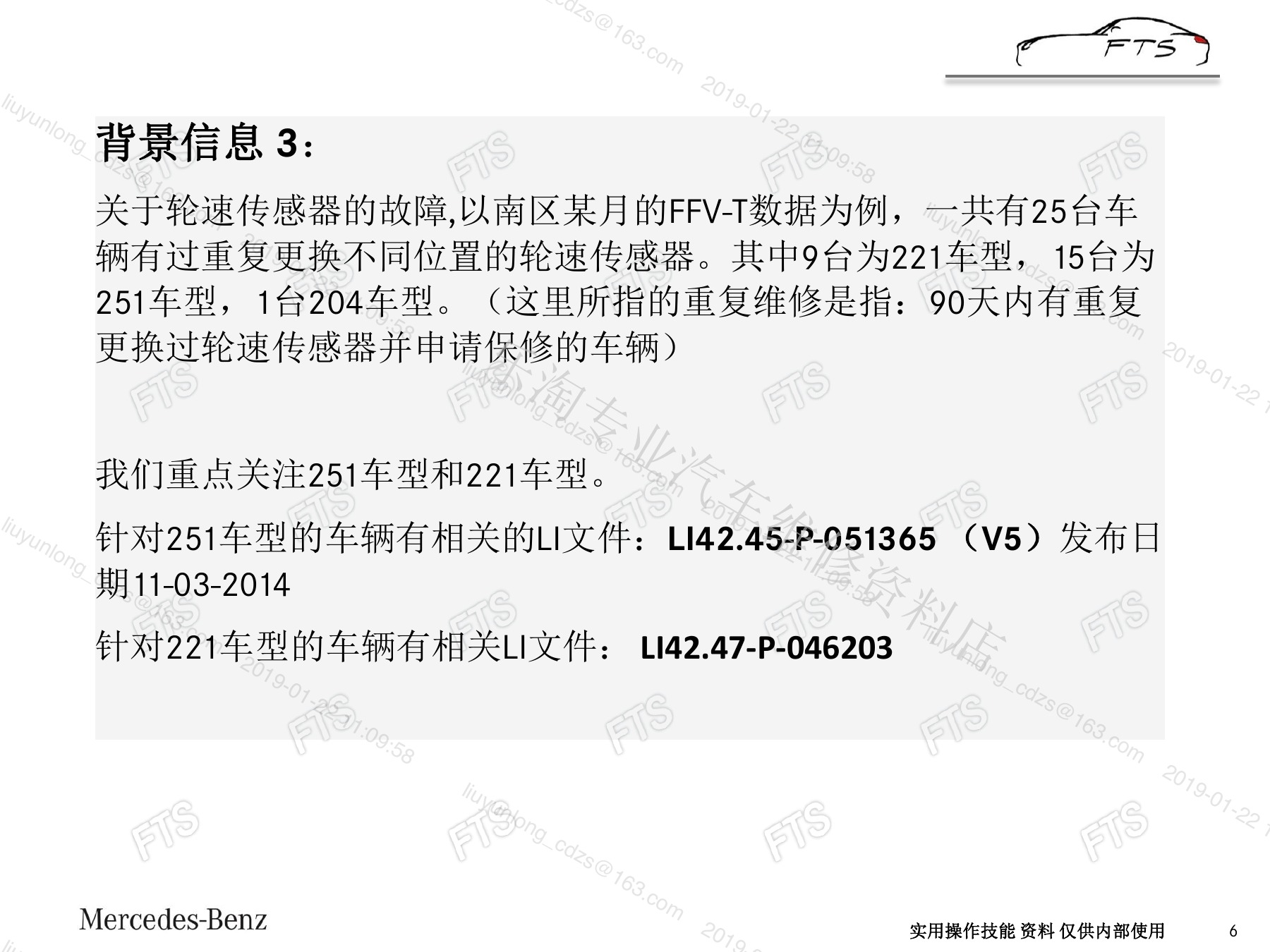

一、轮速信号的系统影响与故障背景（page-06）

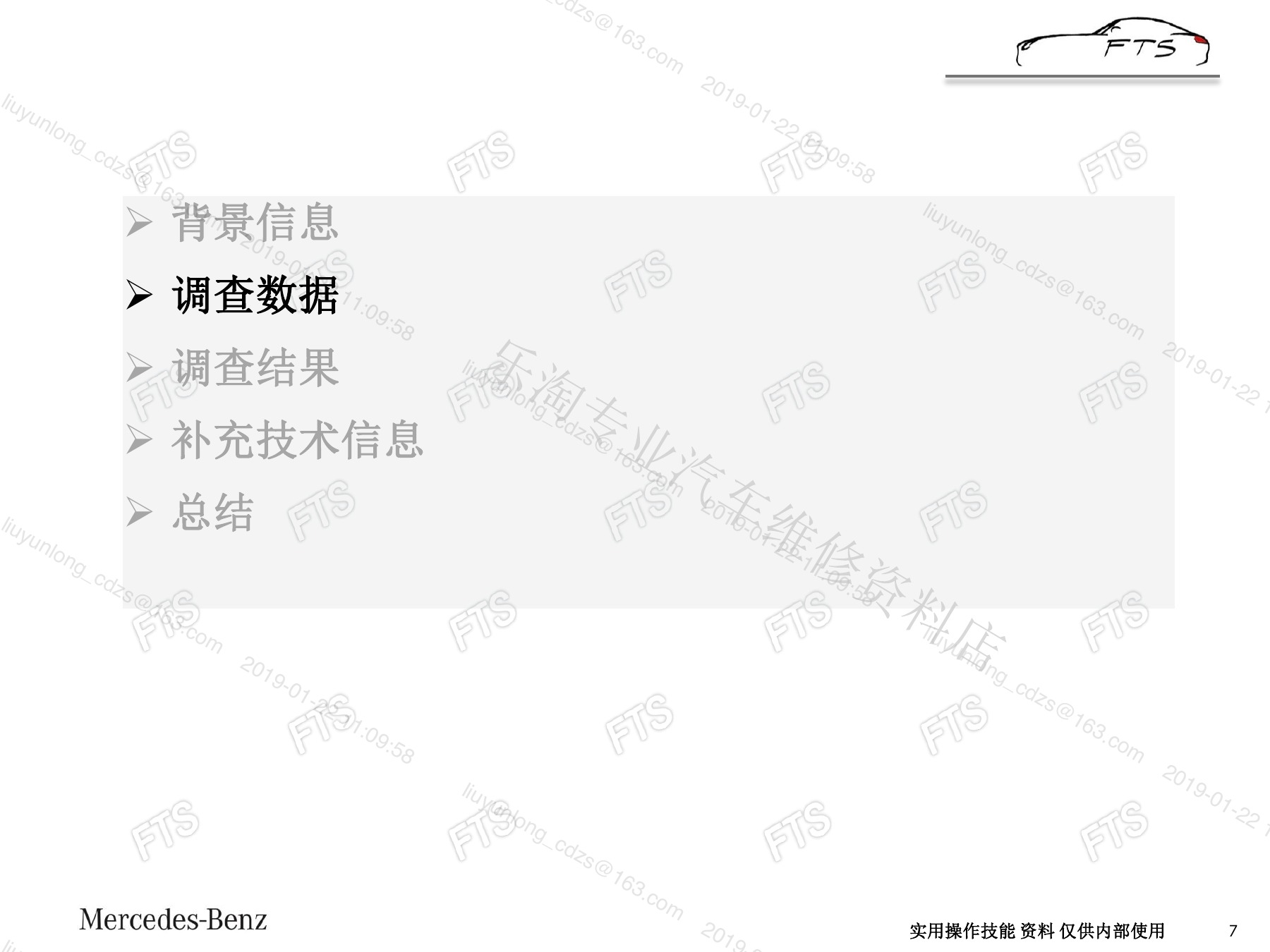

一、轮速信号的系统影响与故障背景（page-07）

轮速是ABS/ESP及多项车辆动态功能的基础输入。故障可能来自传感器、磁性编码环、轴承、线束、插头、供电或控制单元，不应看到报码就直接换传感器。

二、251与221车型调查数据和重复维修

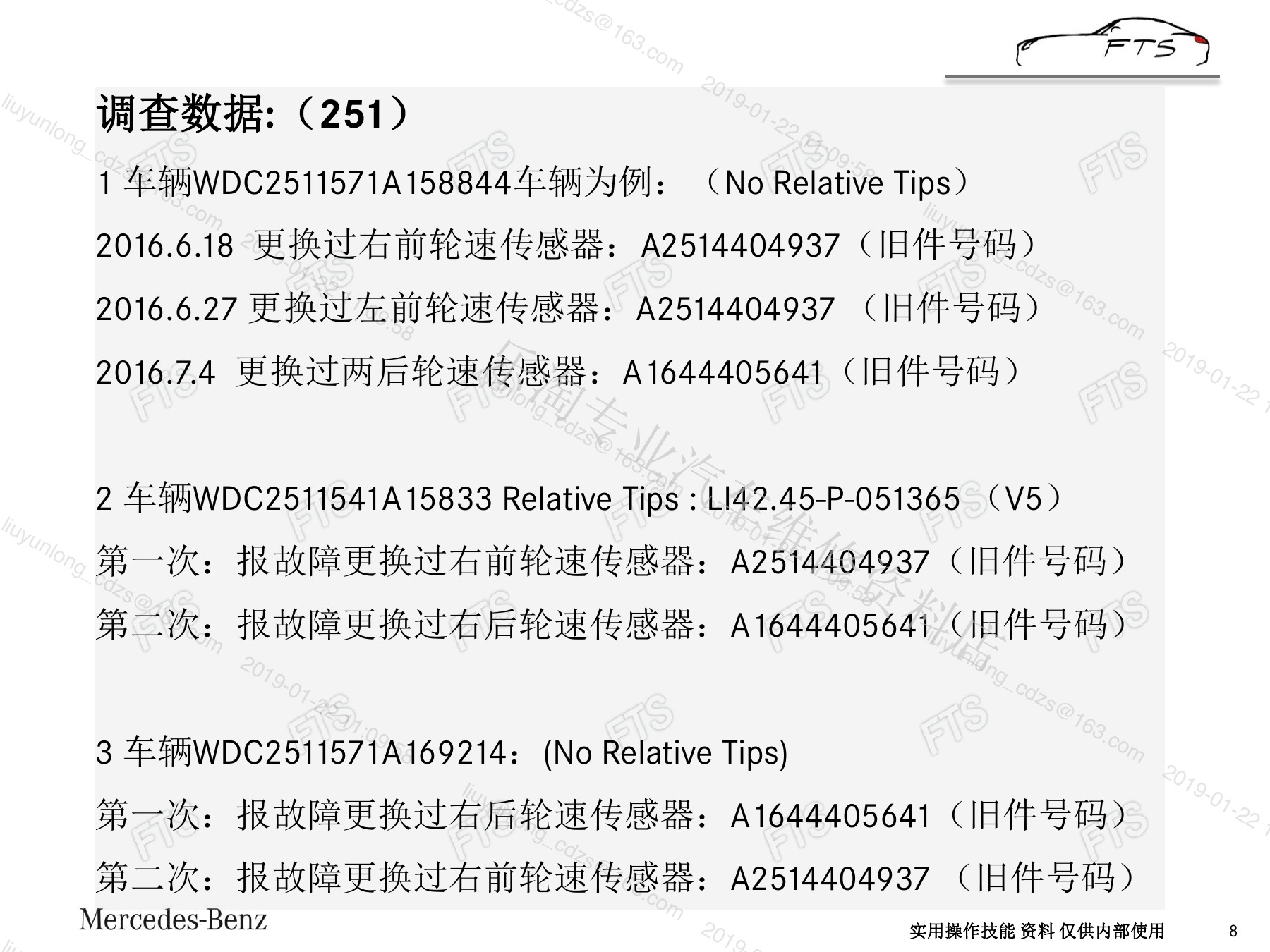

二、251与221车型调查数据和重复维修（page-08）

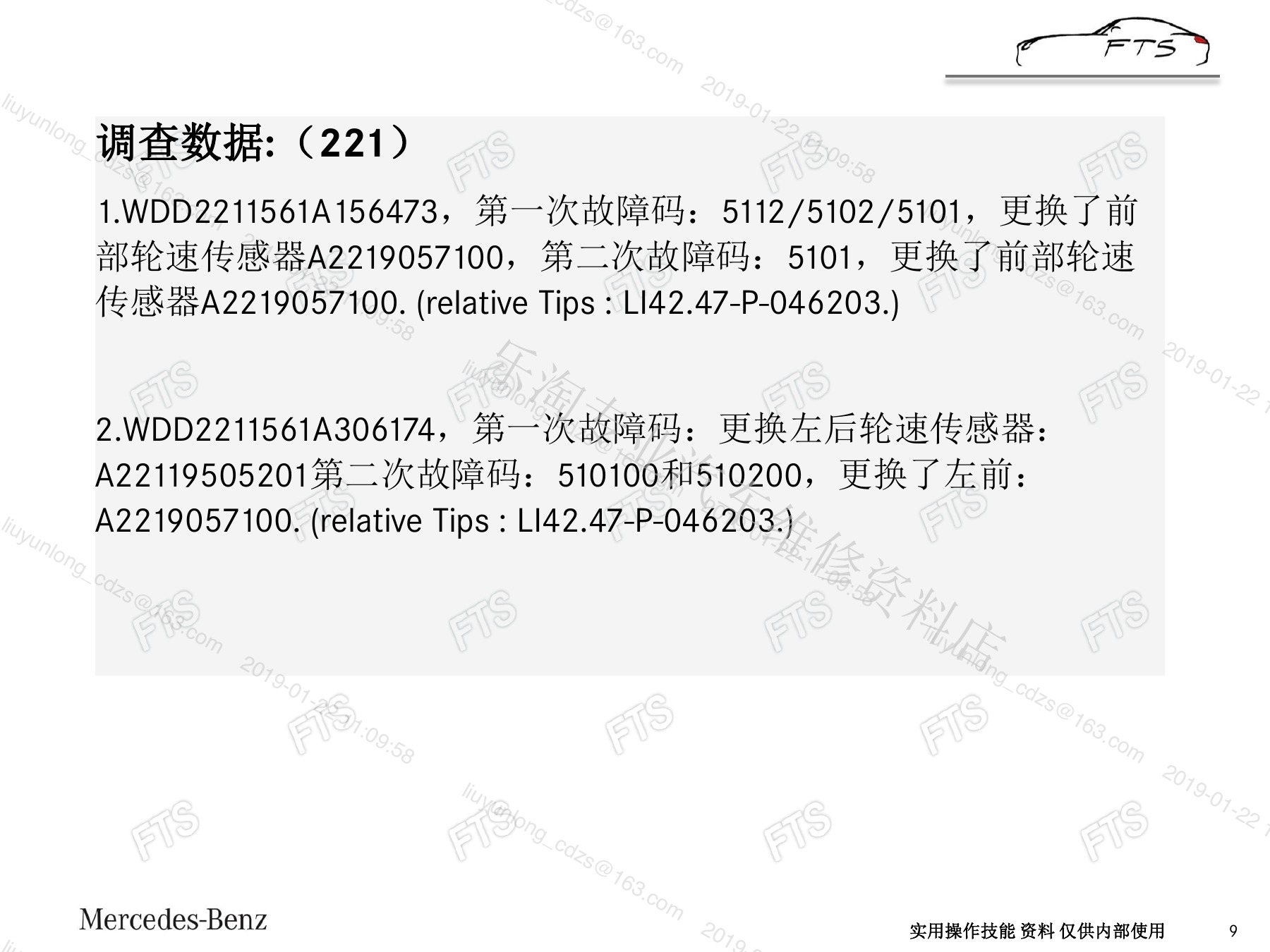

二、251与221车型调查数据和重复维修（page-09）

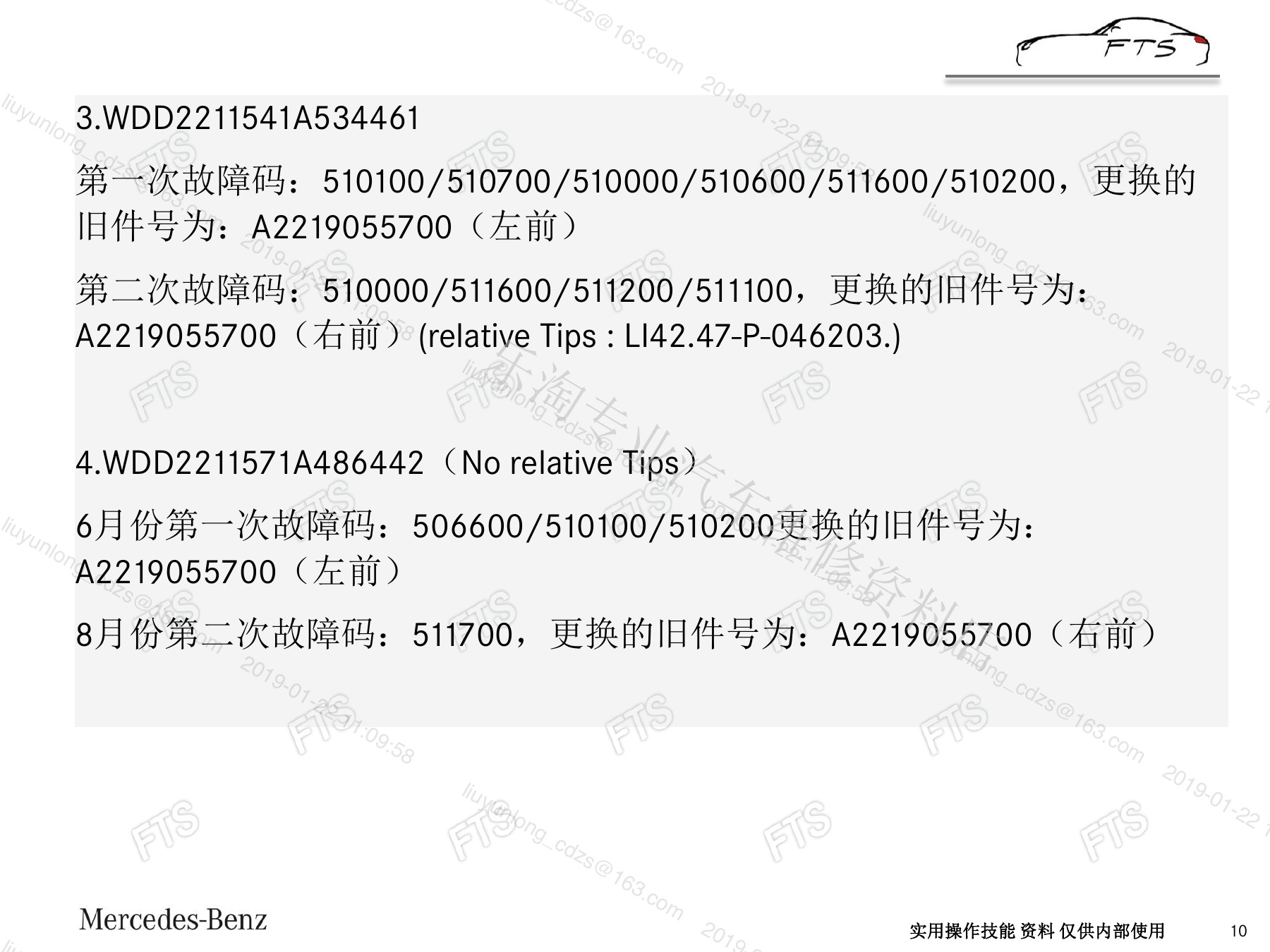

二、251与221车型调查数据和重复维修（page-10）

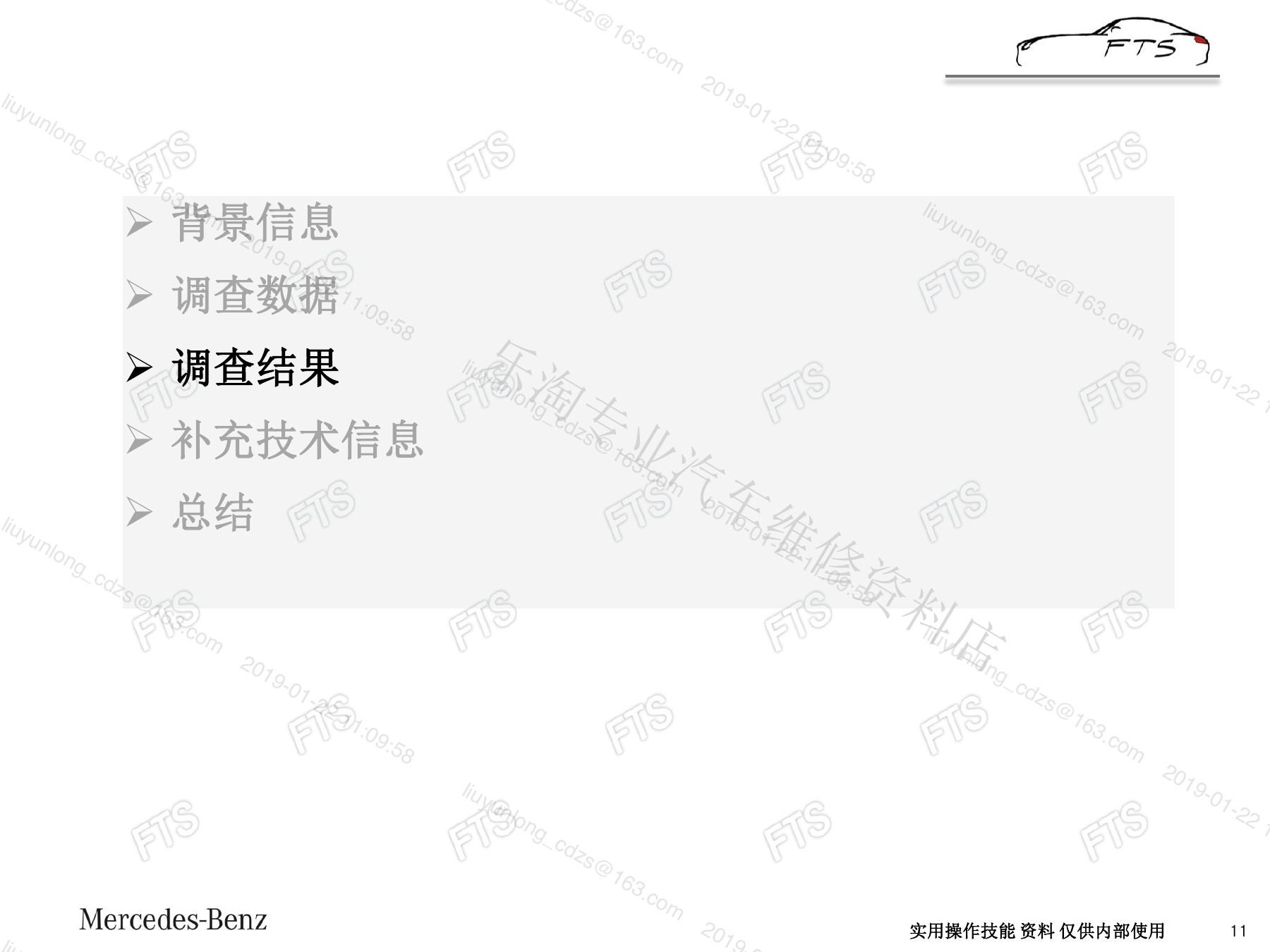

二、251与221车型调查数据和重复维修（page-11）

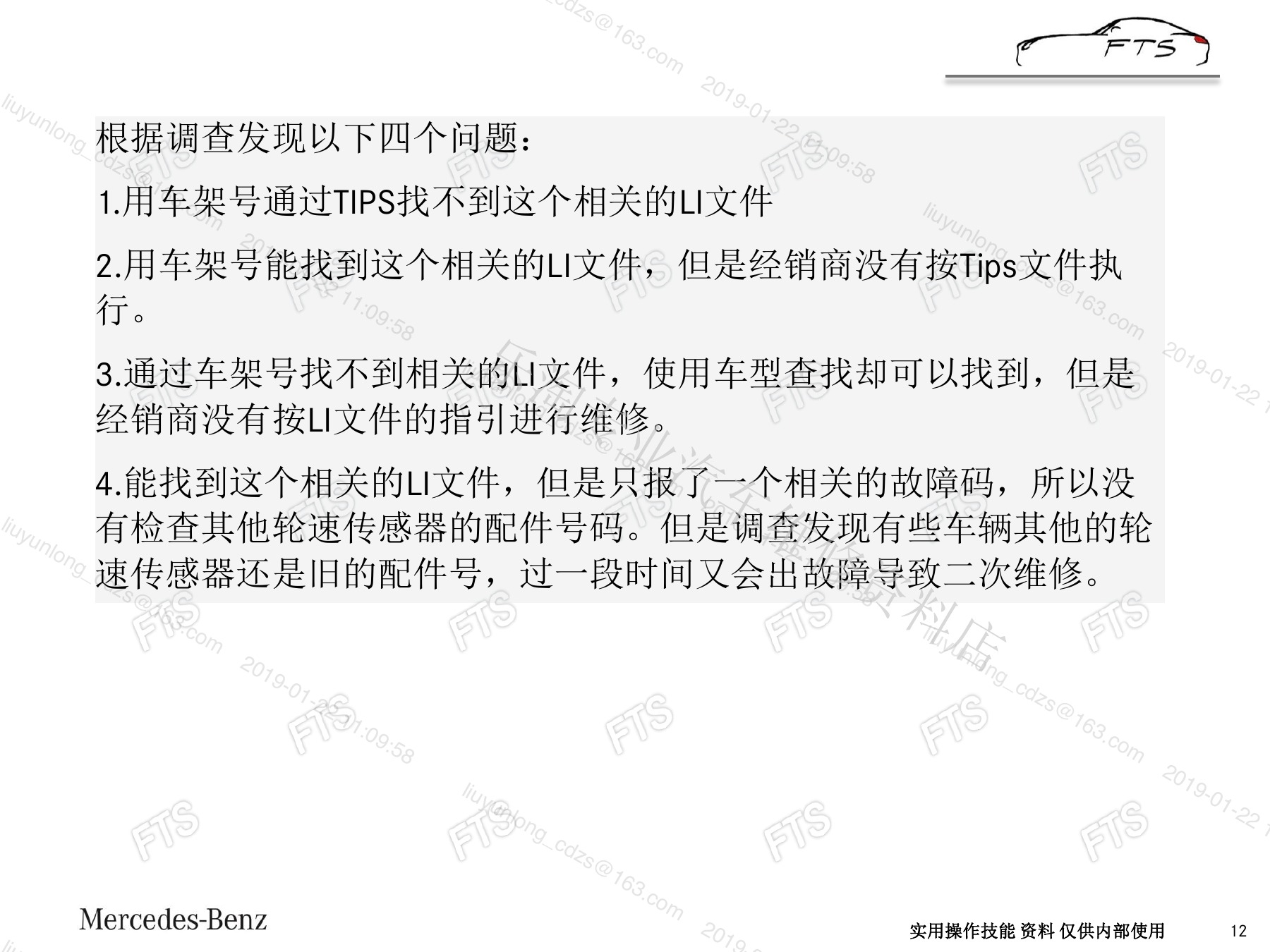

二、251与221车型调查数据和重复维修（page-12）

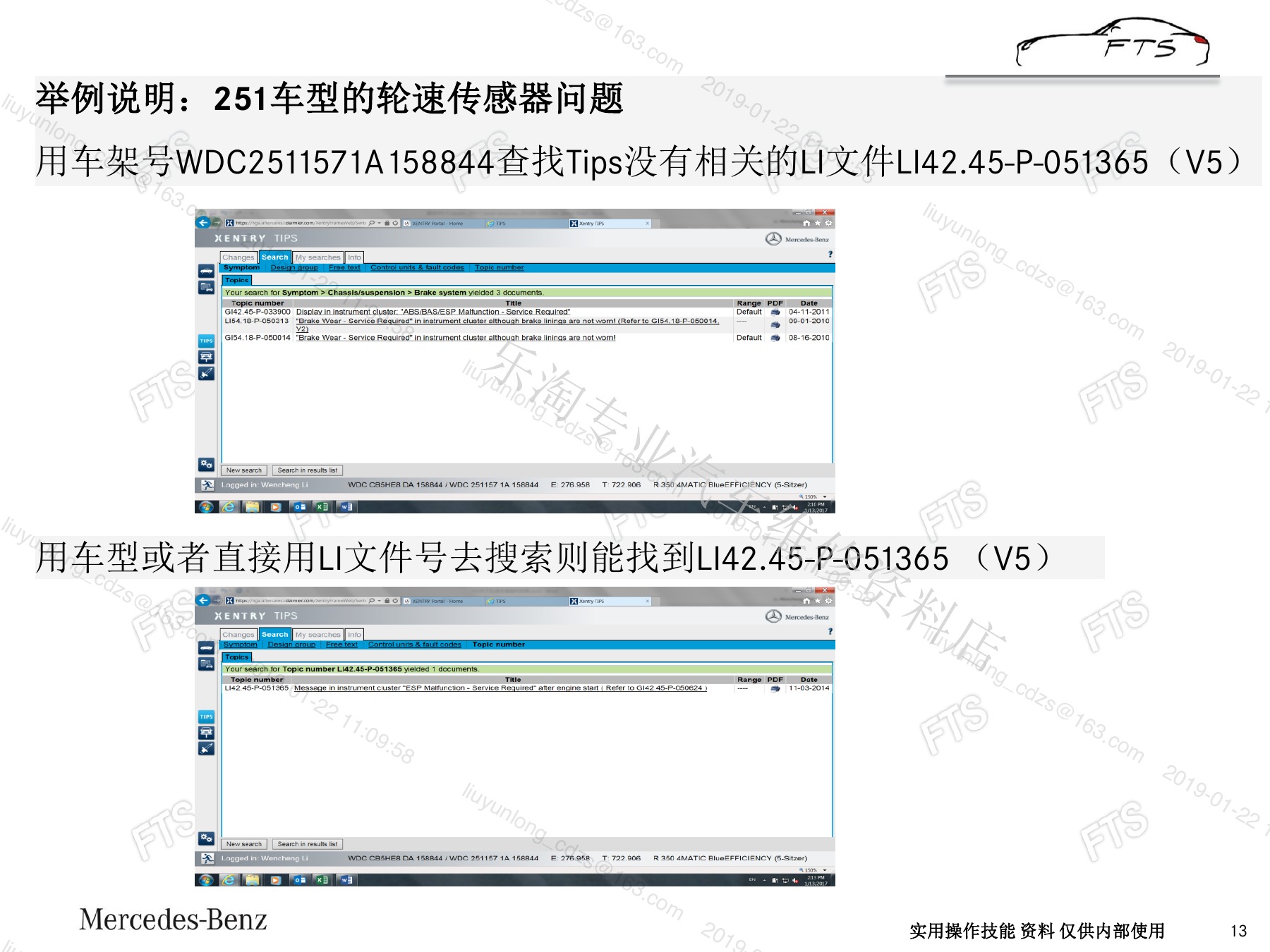

二、251与221车型调查数据和重复维修（page-13）

资料统计不同维修记录，显示部分车辆存在零件号选择、重复更换和根因未处理。数据用于提示诊断流程问题，不代表所有同车型都需统一换件。

三、历史LI/TIPS检索与适用性核对

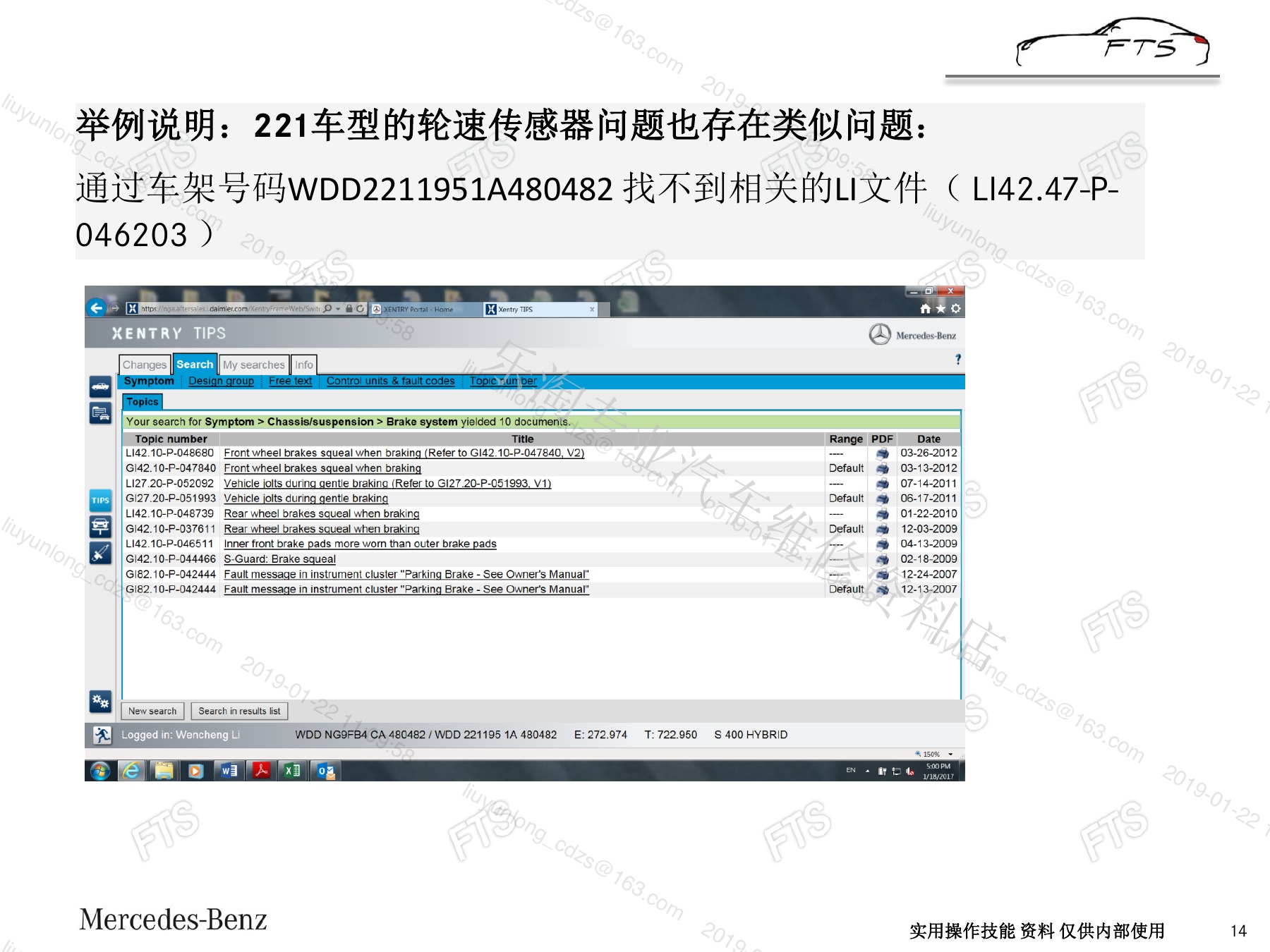

三、历史LI/TIPS检索与适用性核对（page-14）

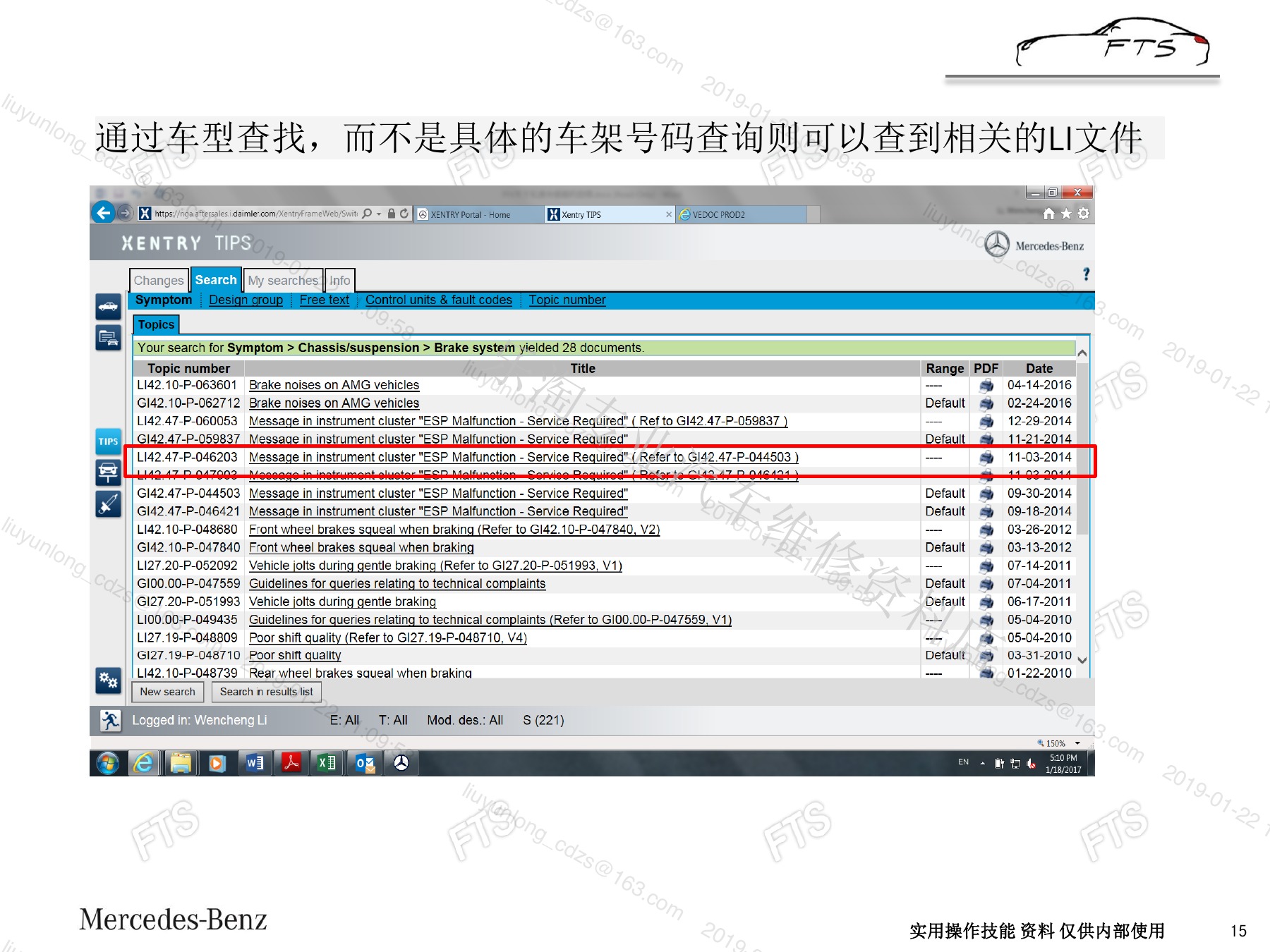

三、历史LI/TIPS检索与适用性核对（page-15）

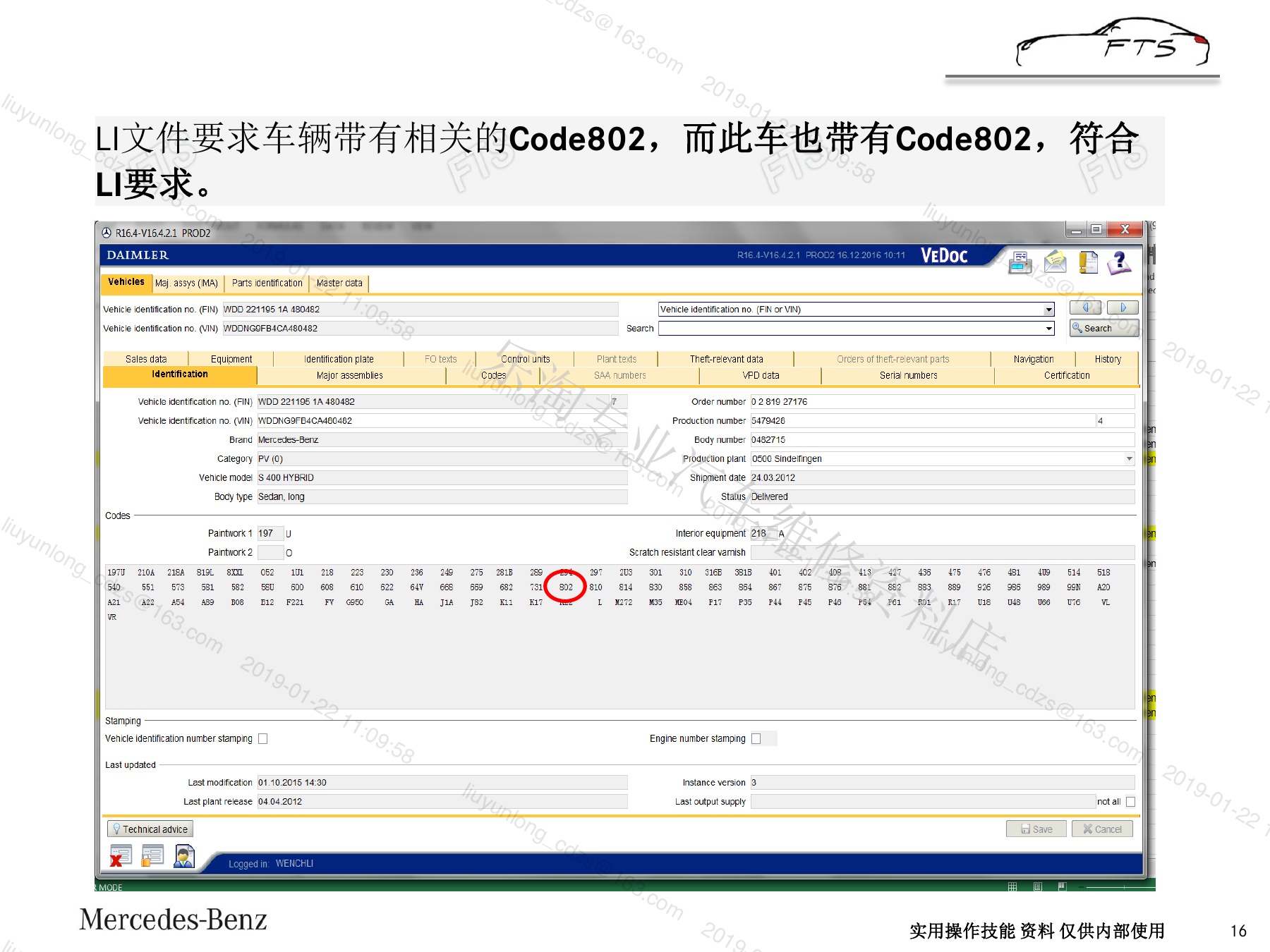

三、历史LI/TIPS检索与适用性核对（page-16）

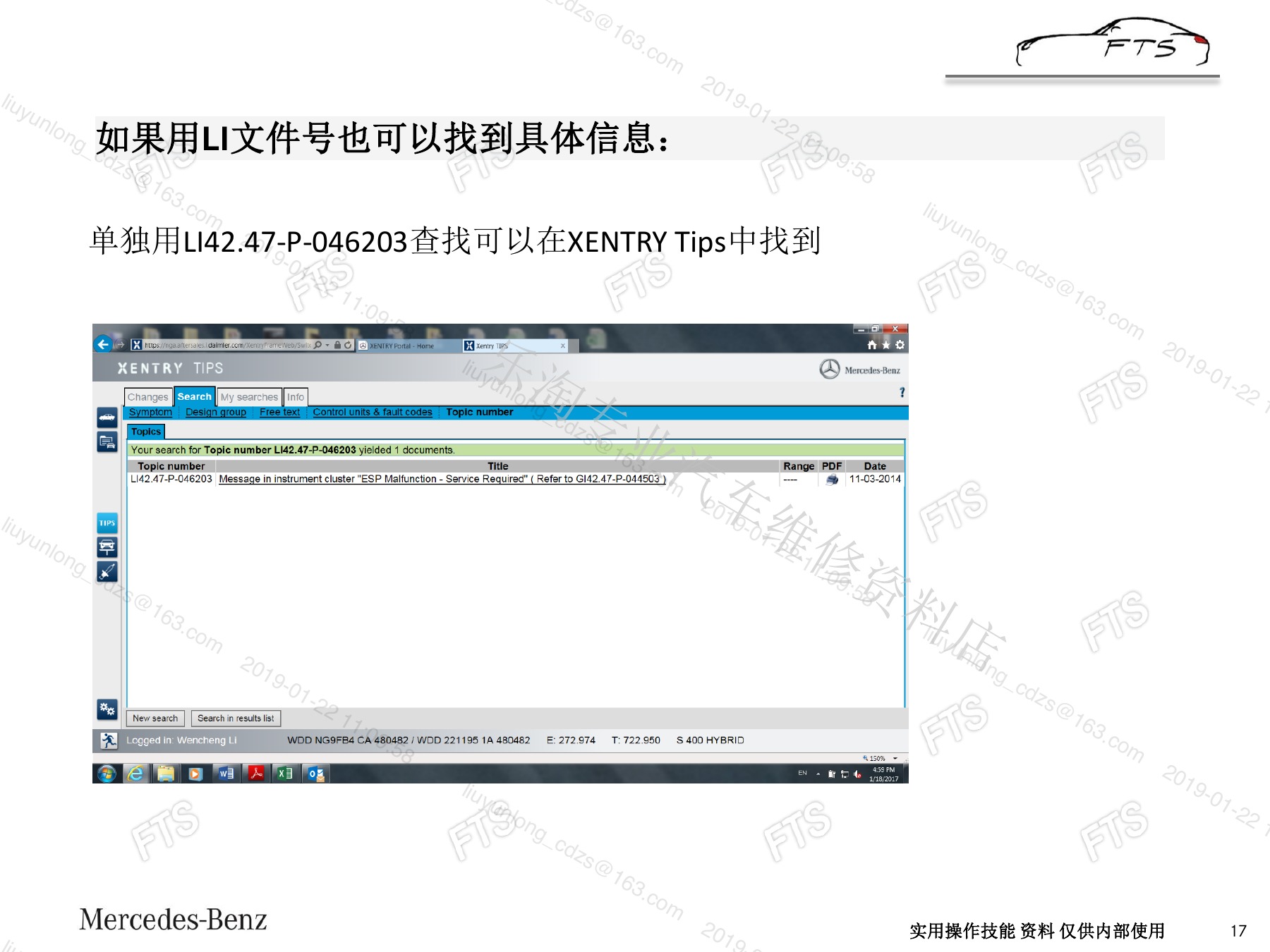

三、历史LI/TIPS检索与适用性核对（page-17）

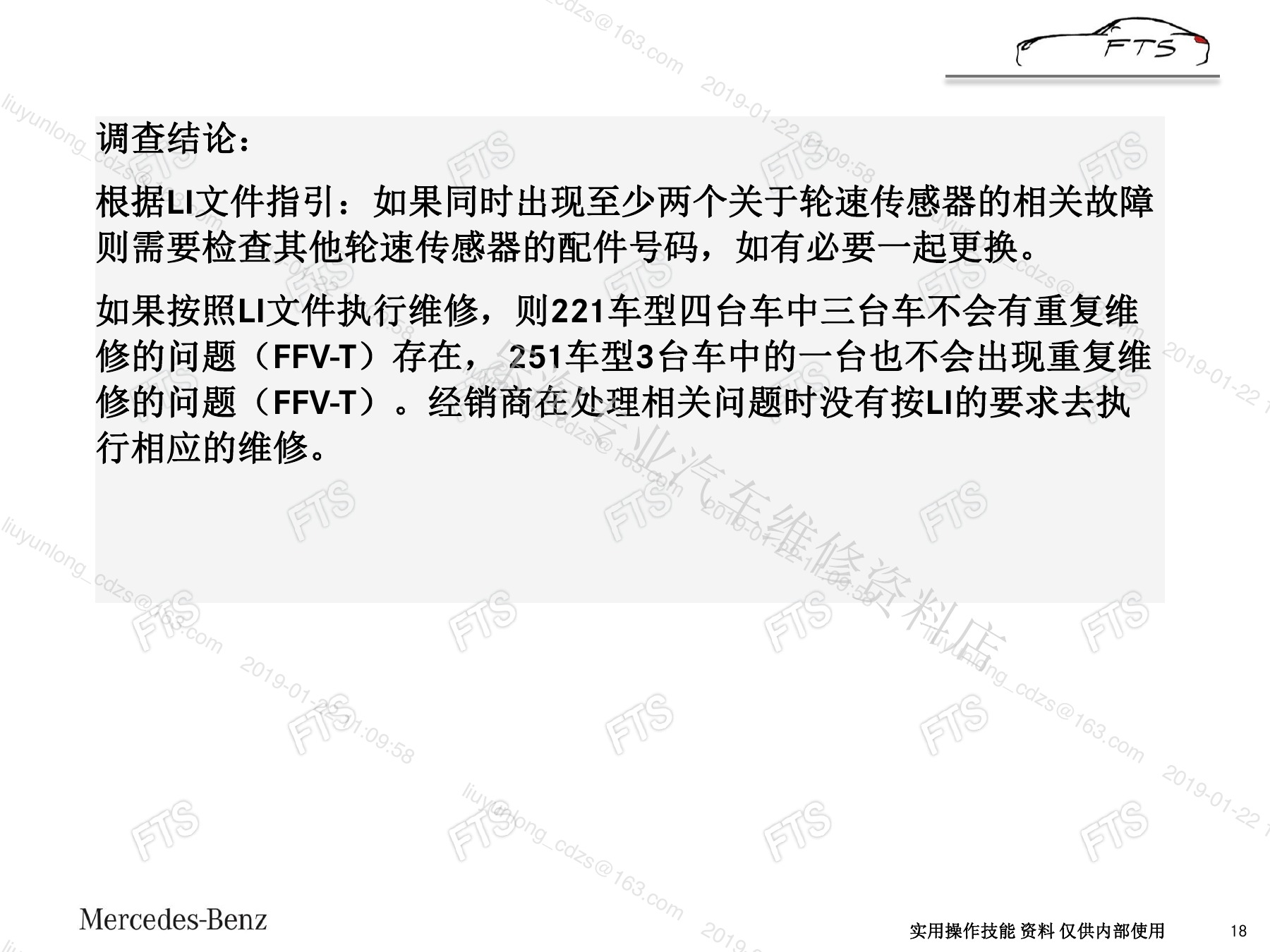

三、历史LI/TIPS检索与适用性核对（page-18）

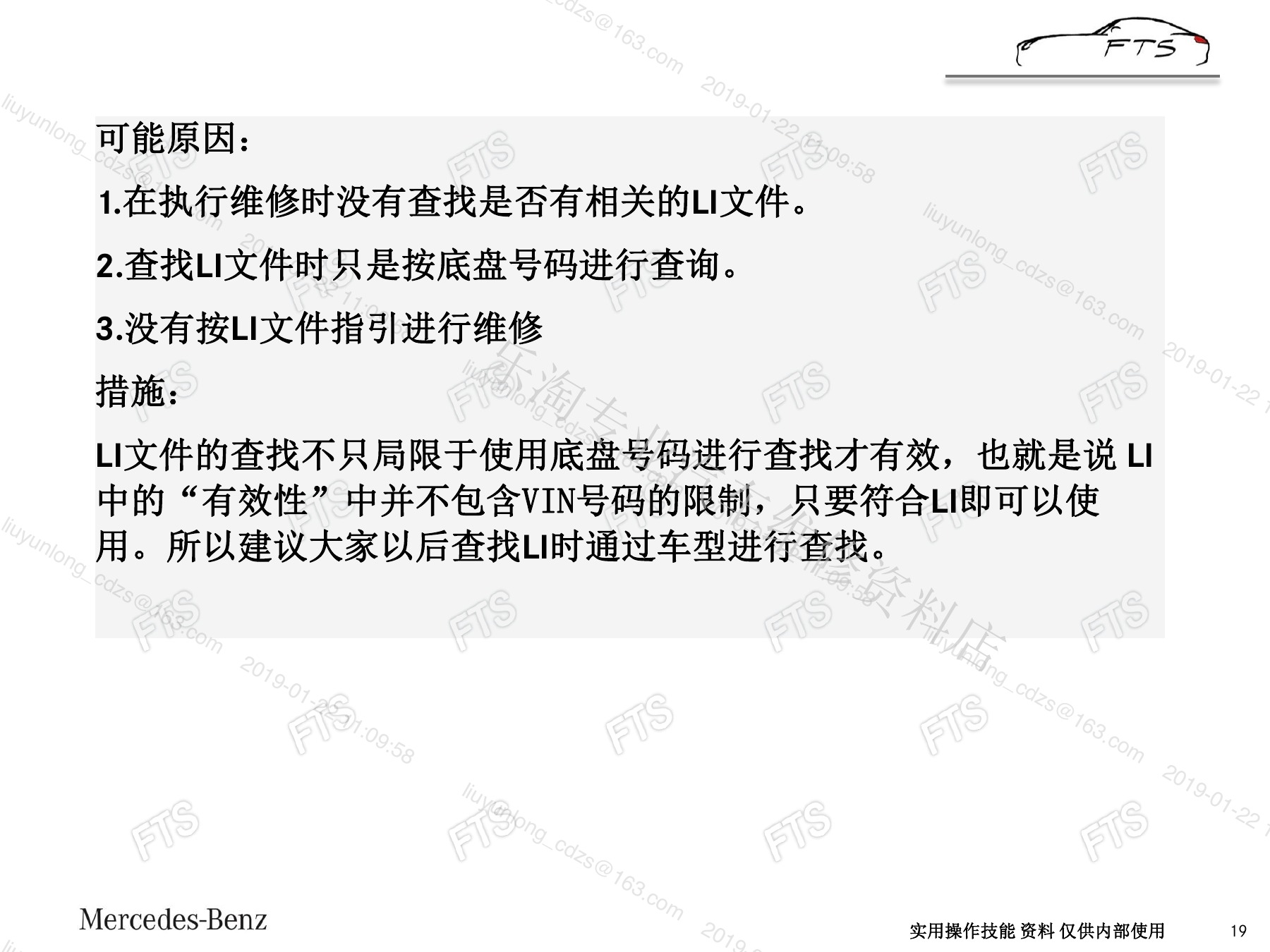

三、历史LI/TIPS检索与适用性核对（page-19）

课件展示当时资料检索方法。当前维修应按VIN、故障码、生产日期和现装零件查询最新文件，确认旧通告是否仍有效，不能仅凭标题或旧Code编号套用。

四、端子镀层、腐蚀与线束检查

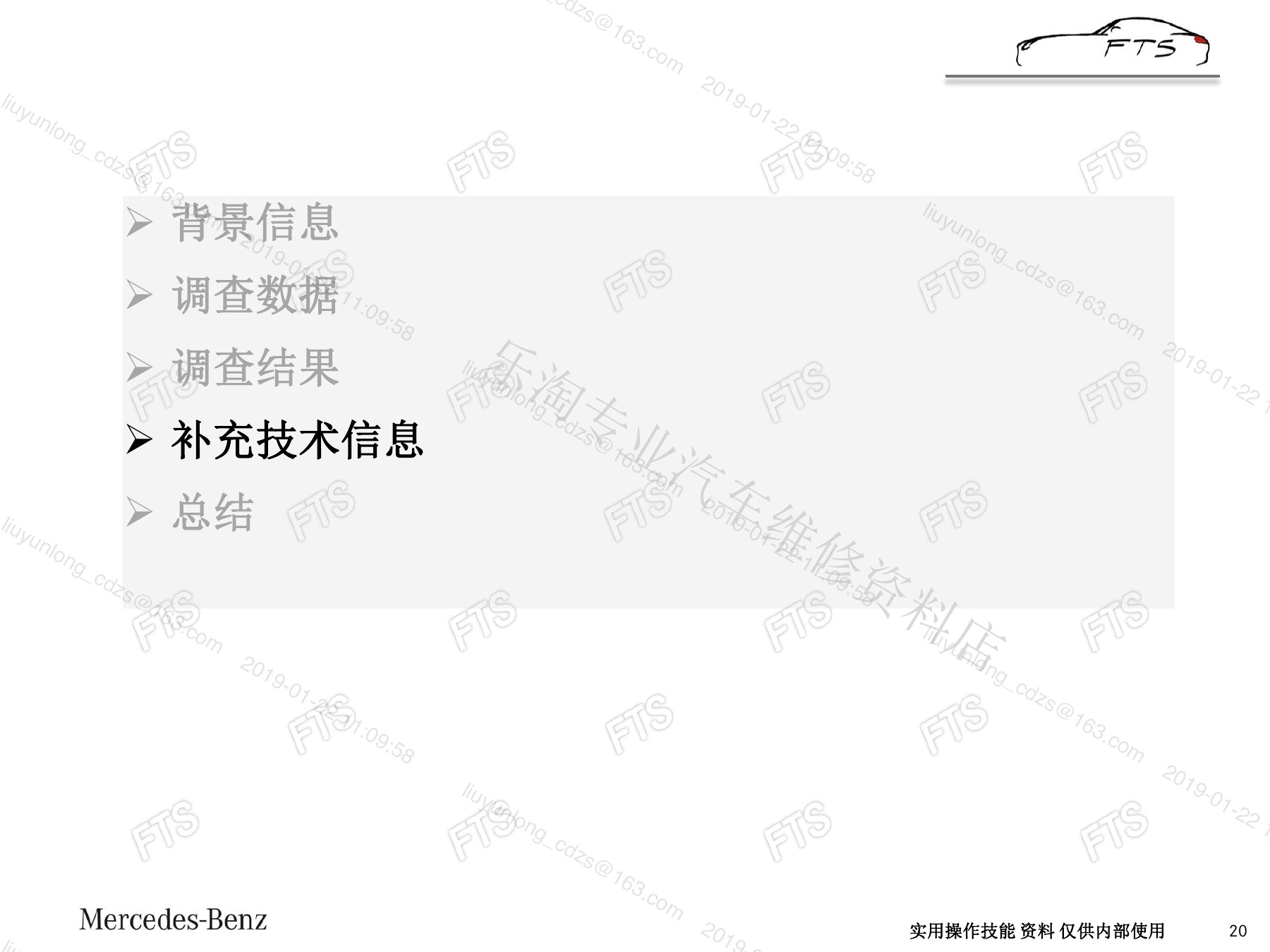

四、端子镀层、腐蚀与线束检查（page-20）

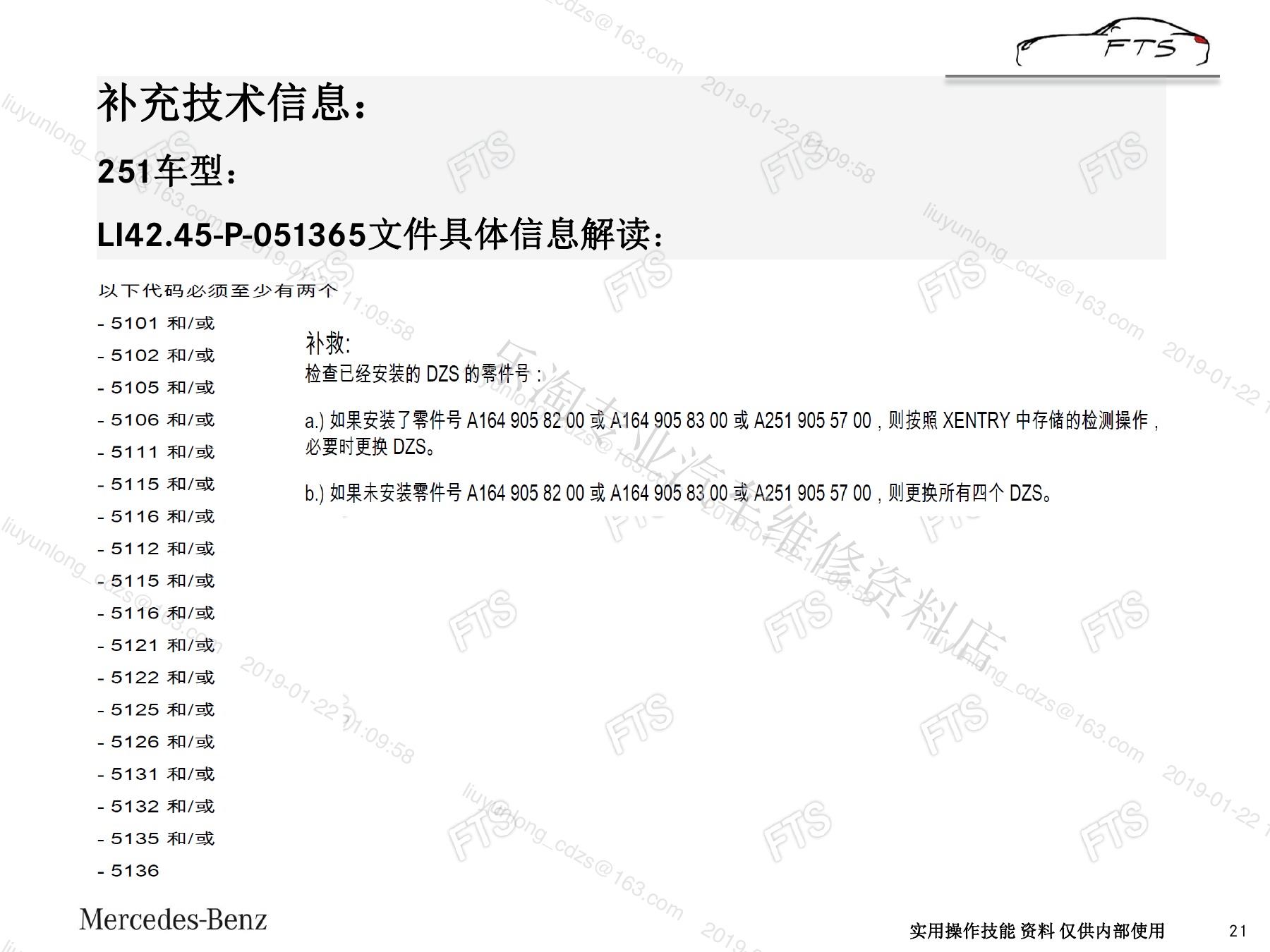

四、端子镀层、腐蚀与线束检查（page-21）

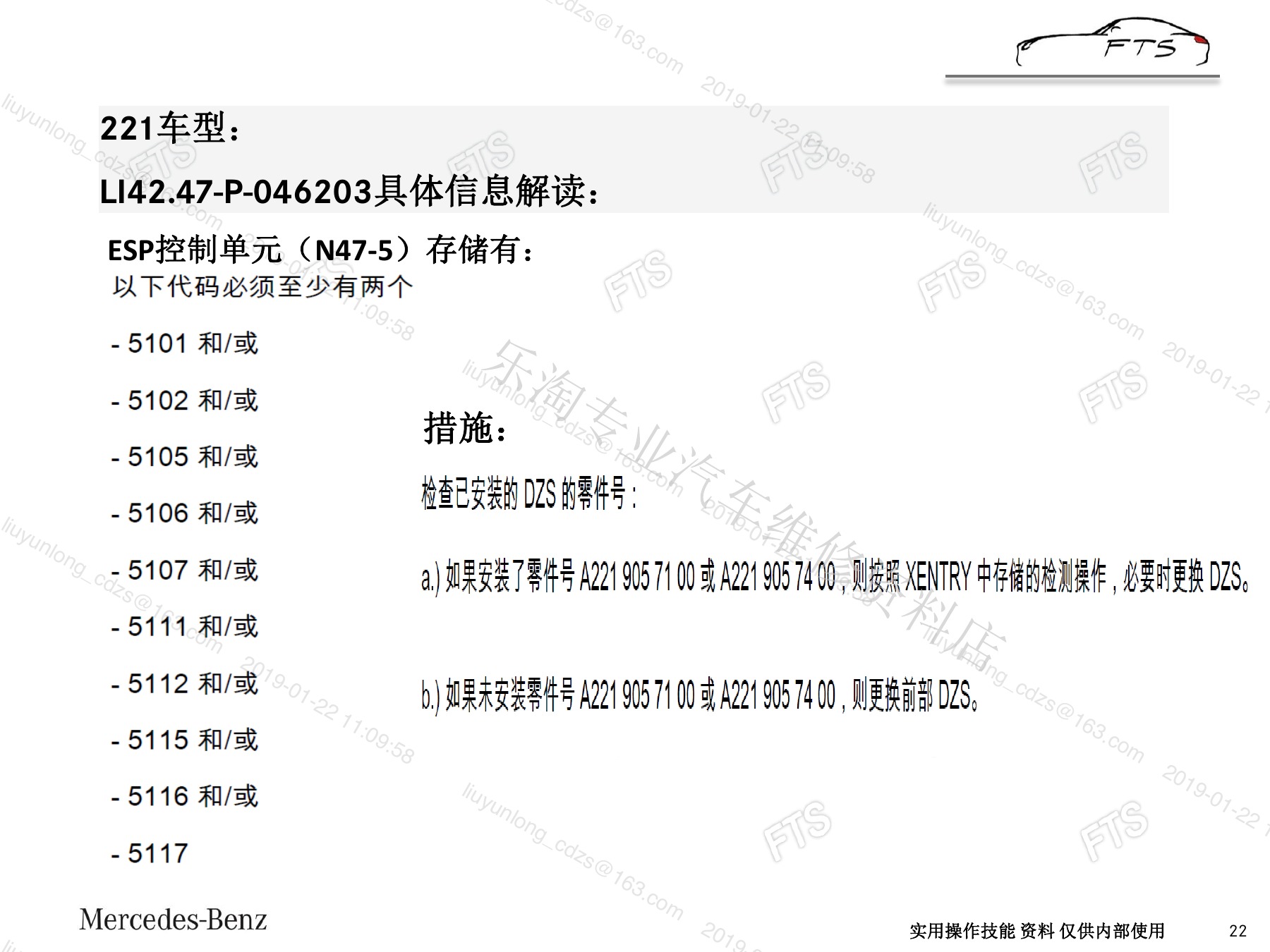

四、端子镀层、腐蚀与线束检查（page-22）
四、端子镀层、腐蚀与线束检查（page-23）

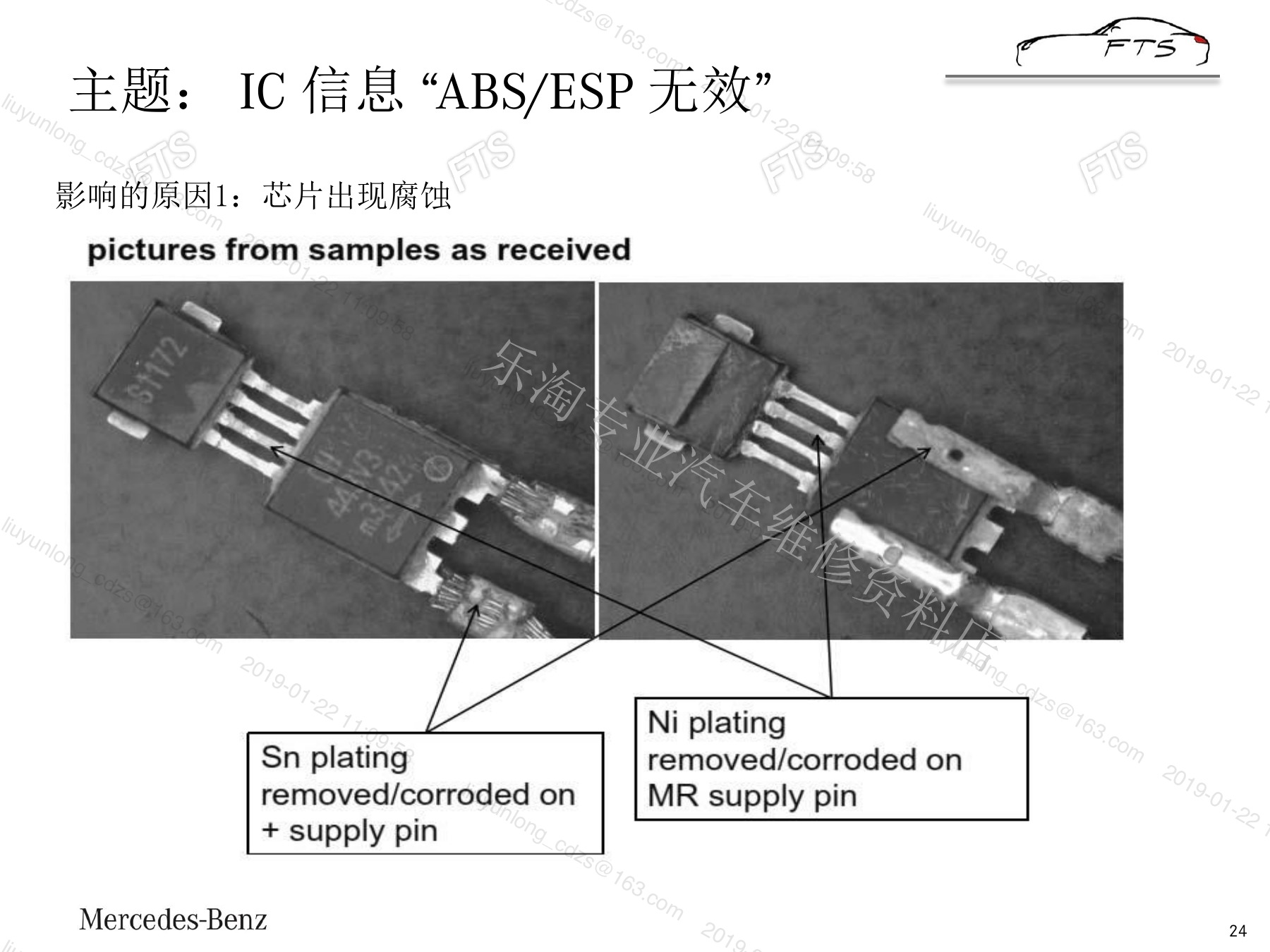

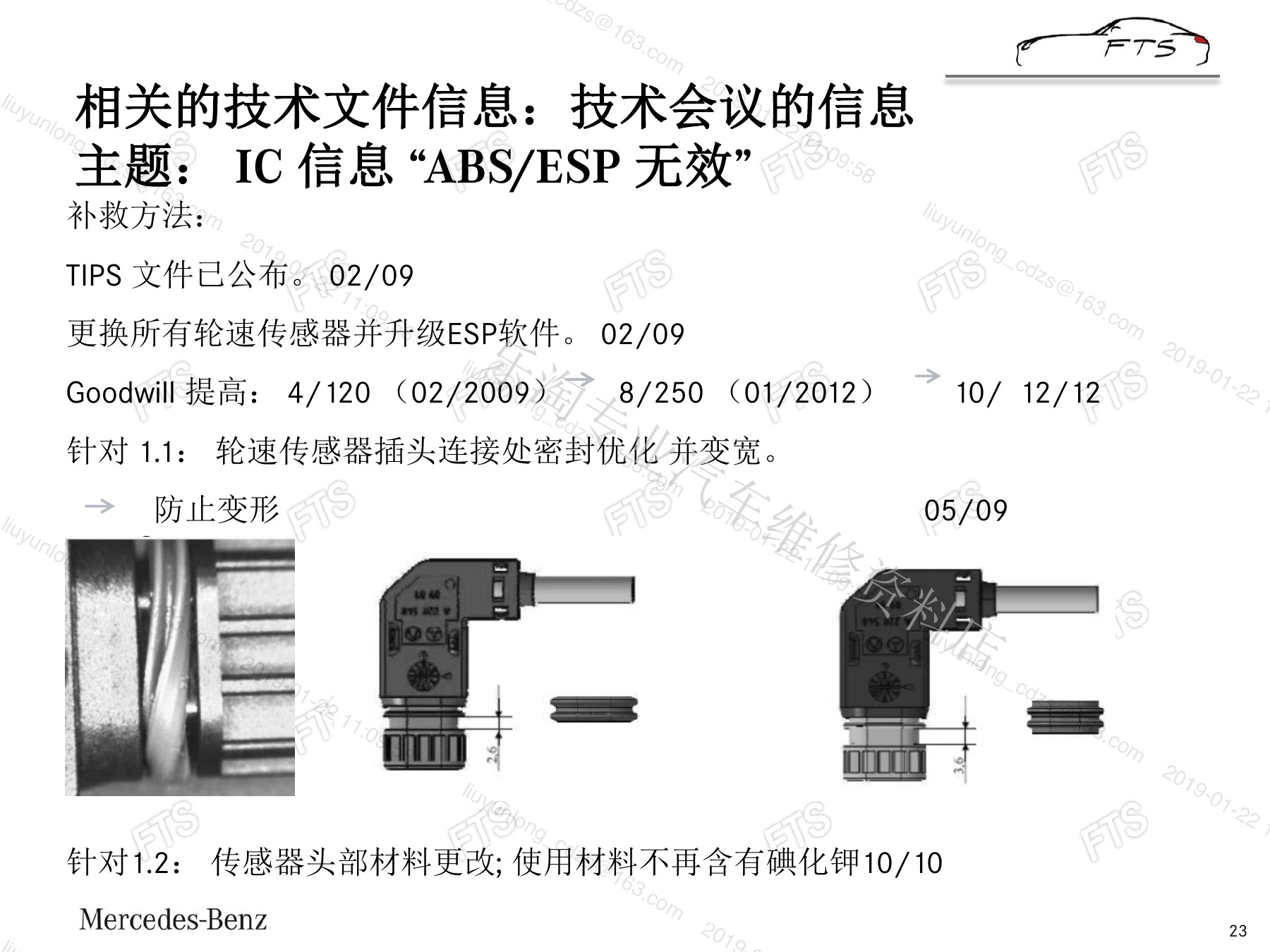

四、端子镀层、腐蚀与线束检查（page-24）

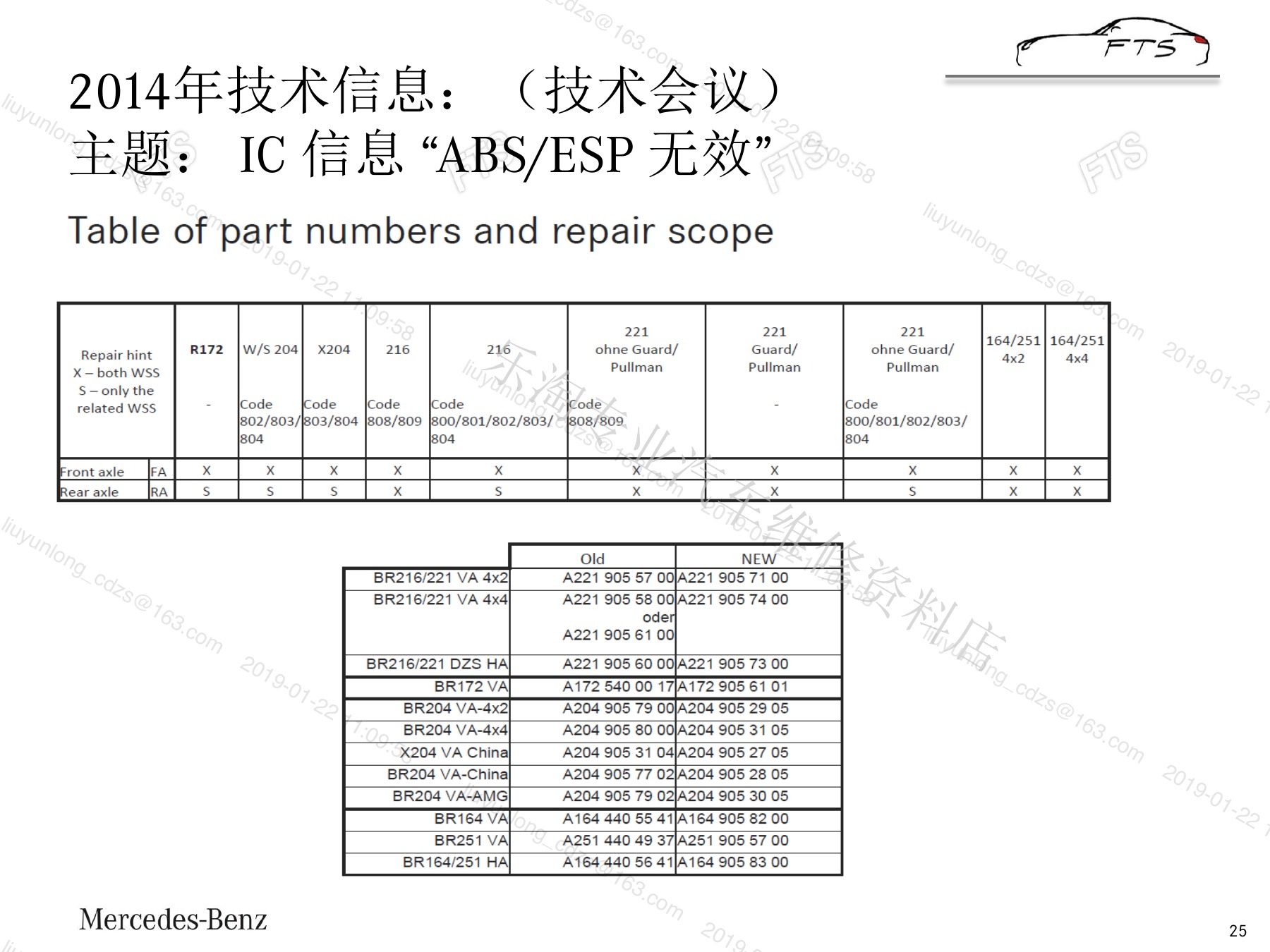

四、端子镀层、腐蚀与线束检查（page-25）

放大检查插针镀层、腐蚀、进水、张力和压接，比较供电与搭铁压降，弯折线束复现间歇故障。磁性编码环应检查污染、损伤、间隙和安装方向。

五、维修验证与降低重复FFV-T

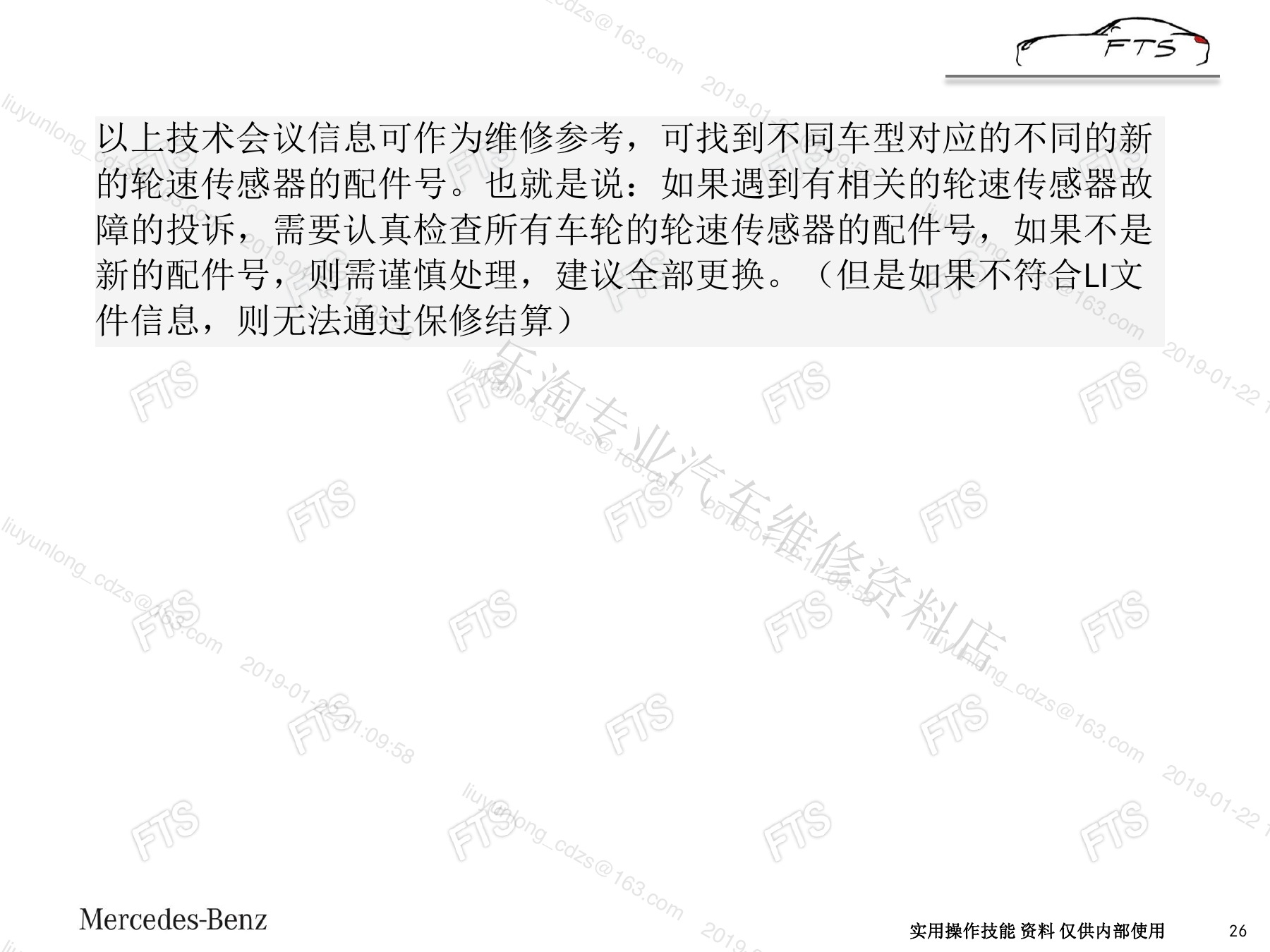

五、维修验证与降低重复FFV-T（page-26）

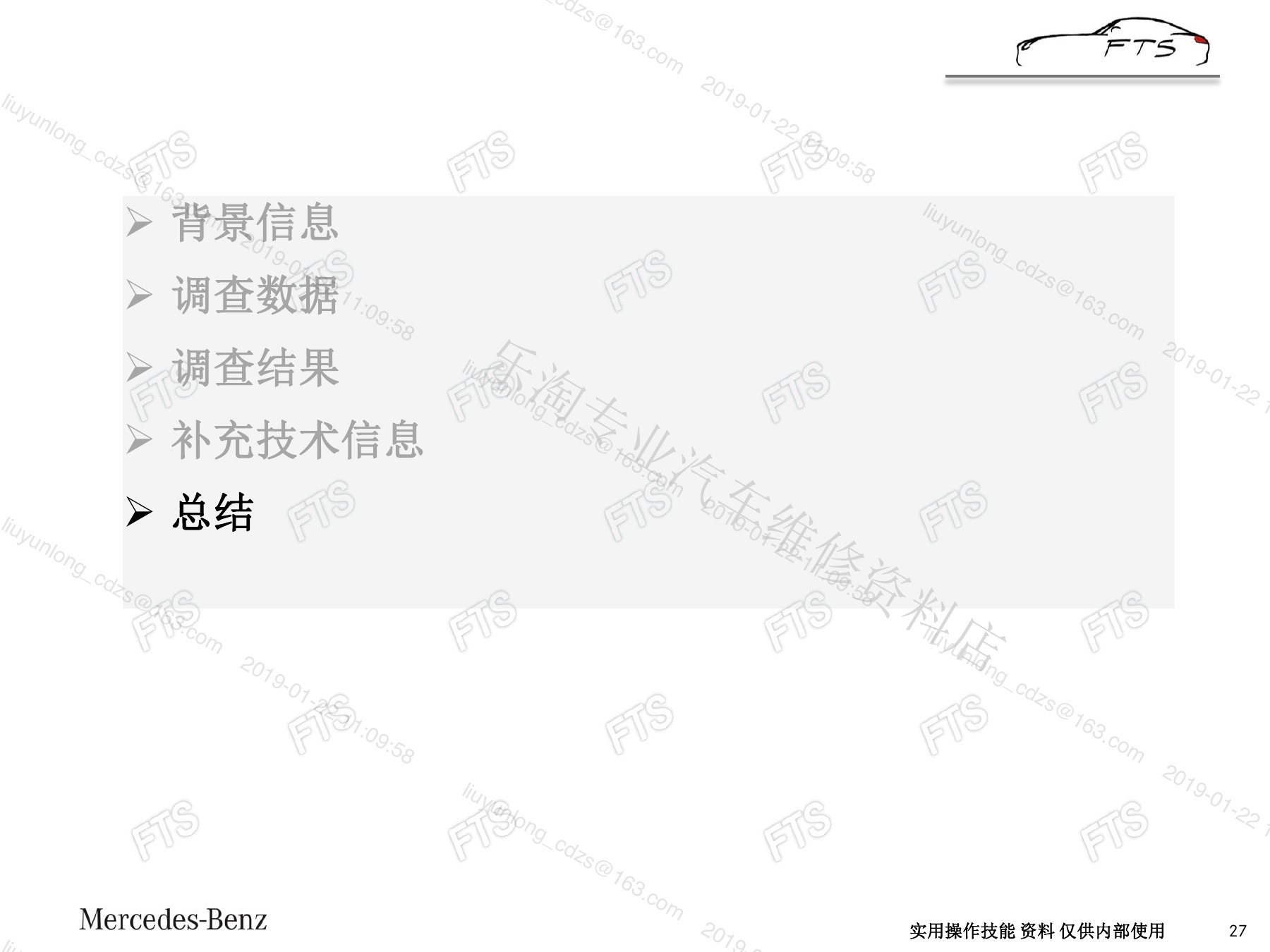

五、维修验证与降低重复FFV-T（page-27）

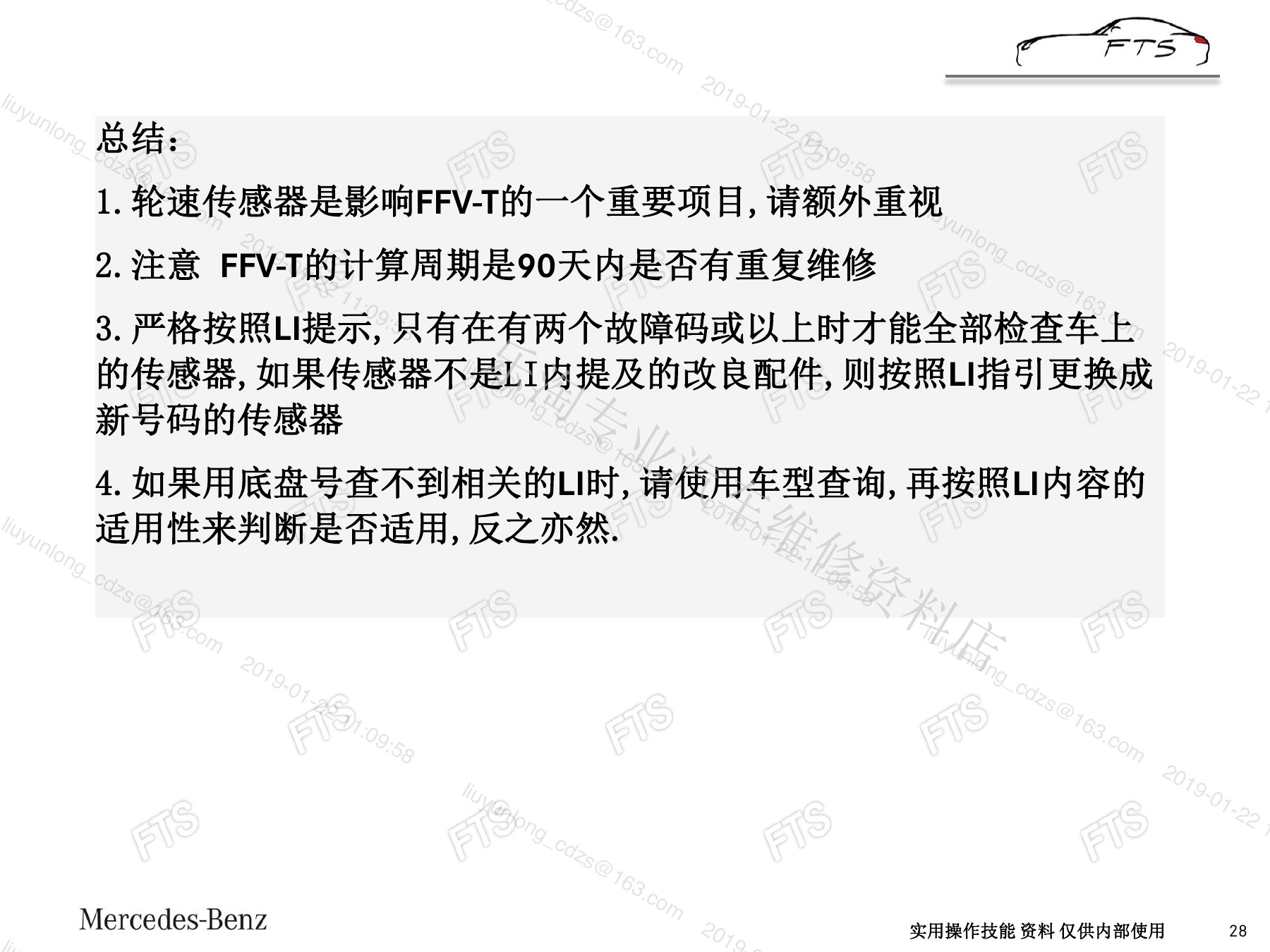

五、维修验证与降低重复FFV-T（page-28）

维修后清除故障并在原工况路试，比较四轮速度曲线、静止零点和低速连续性。保存故障环境、示波/实际值、零件号与照片，确认相关系统恢复后再交车。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
