摘要依据奔驰W212 E级轿车维修介绍手册，保留151页中文原资料，整理车型、动力、7G-TRONIC、底盘、车载网络、照明、安全、空调及车间信息。

一、资料范围、车型与装备概览

本手册技术状态为2009年1月，用于介绍212系列E级轿车上市时的新部件和系统。开篇列出车型、主总成、BlueEFFICIENCY、主要装备和改装提示。

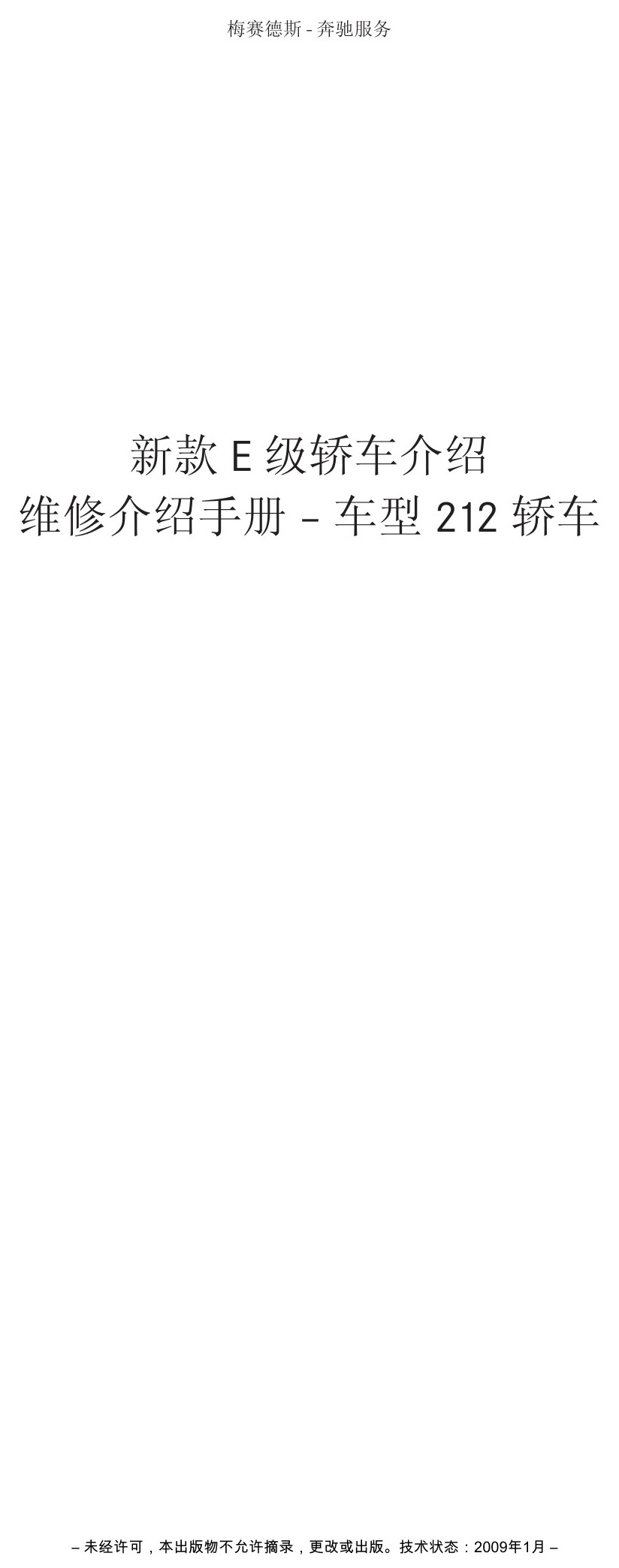

W212 E级轿车维修介绍手册原第1页。
W212 E级轿车维修介绍手册原第2页。

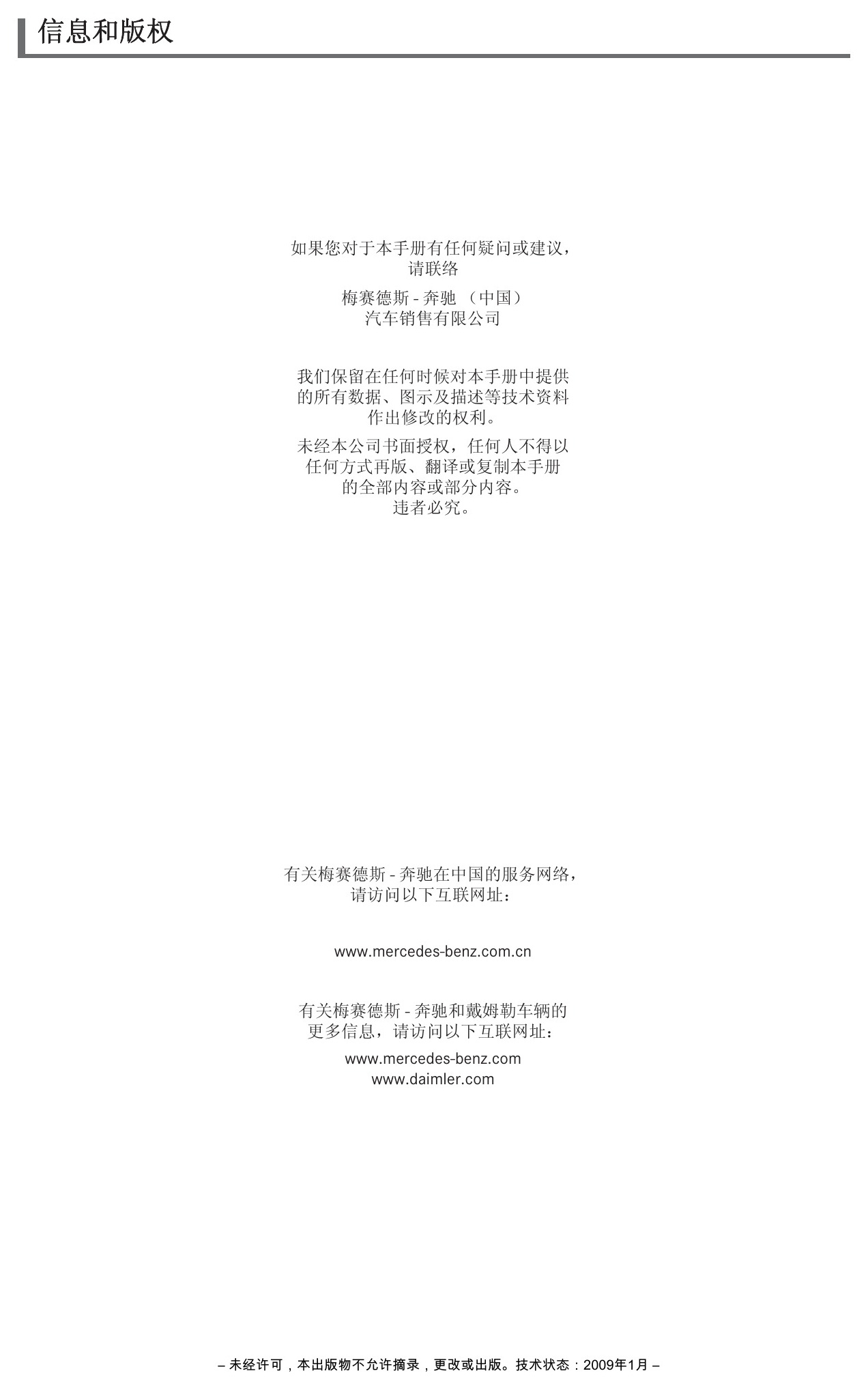

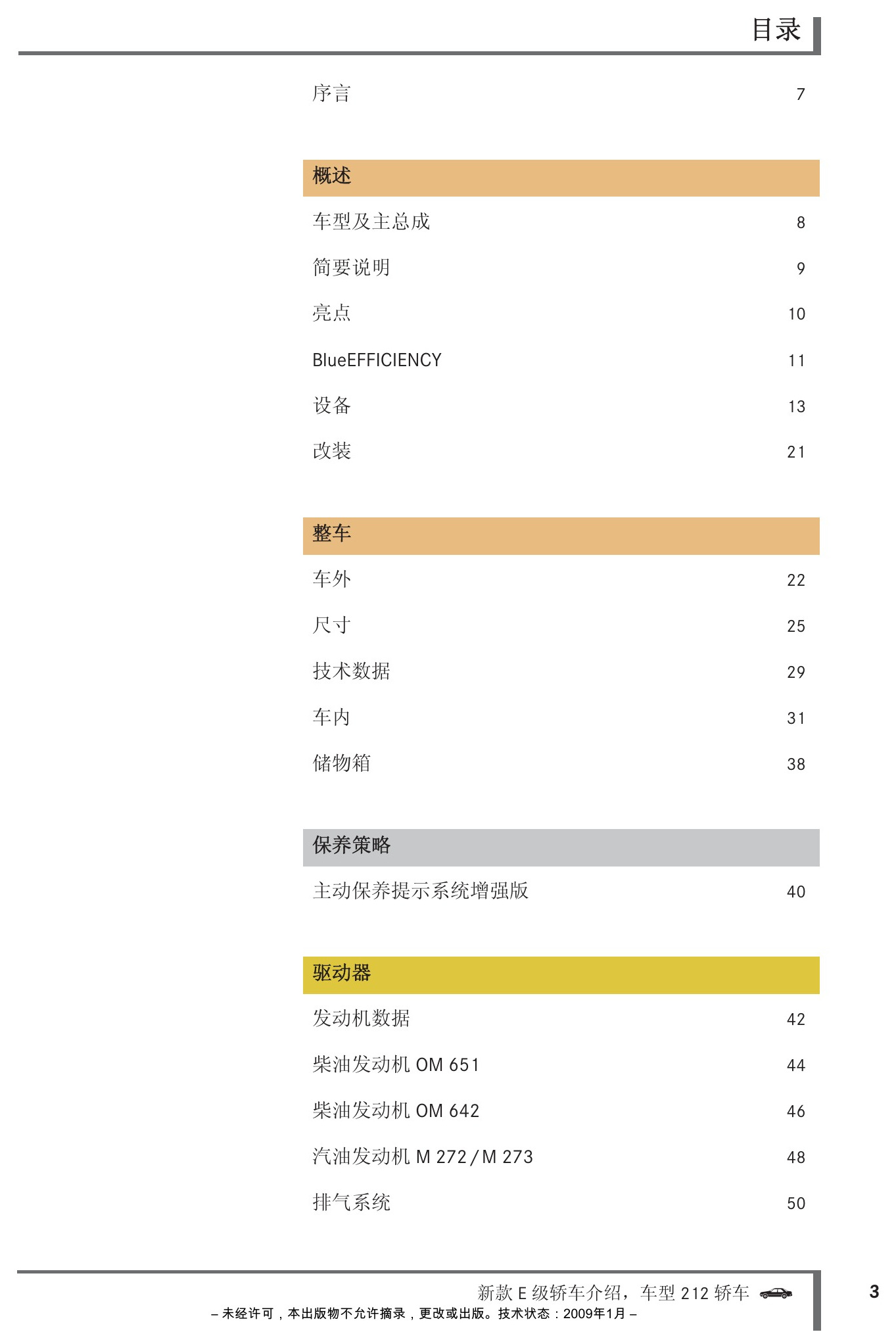

W212 E级轿车维修介绍手册原第3页。
W212 E级轿车维修介绍手册原第4页。

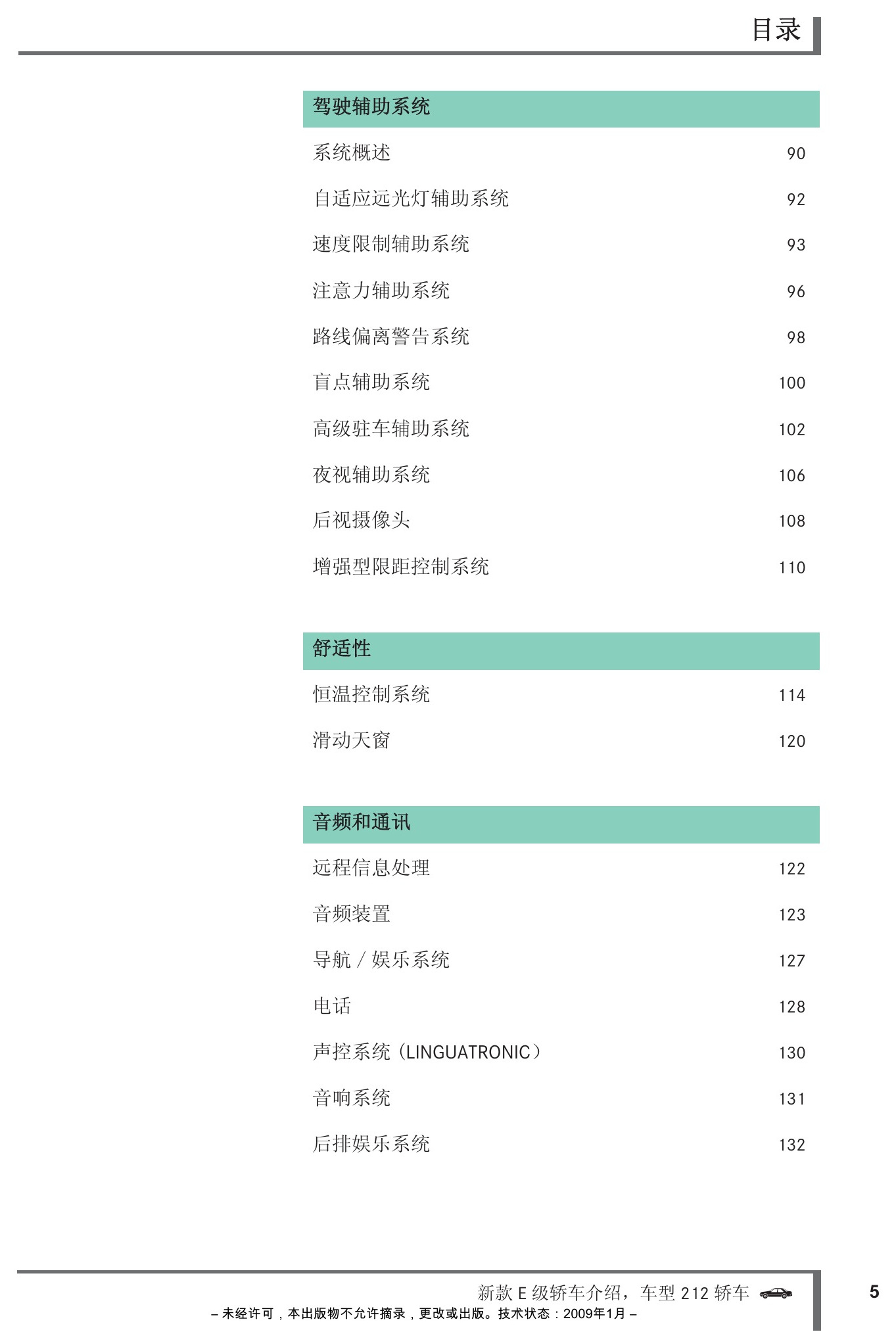

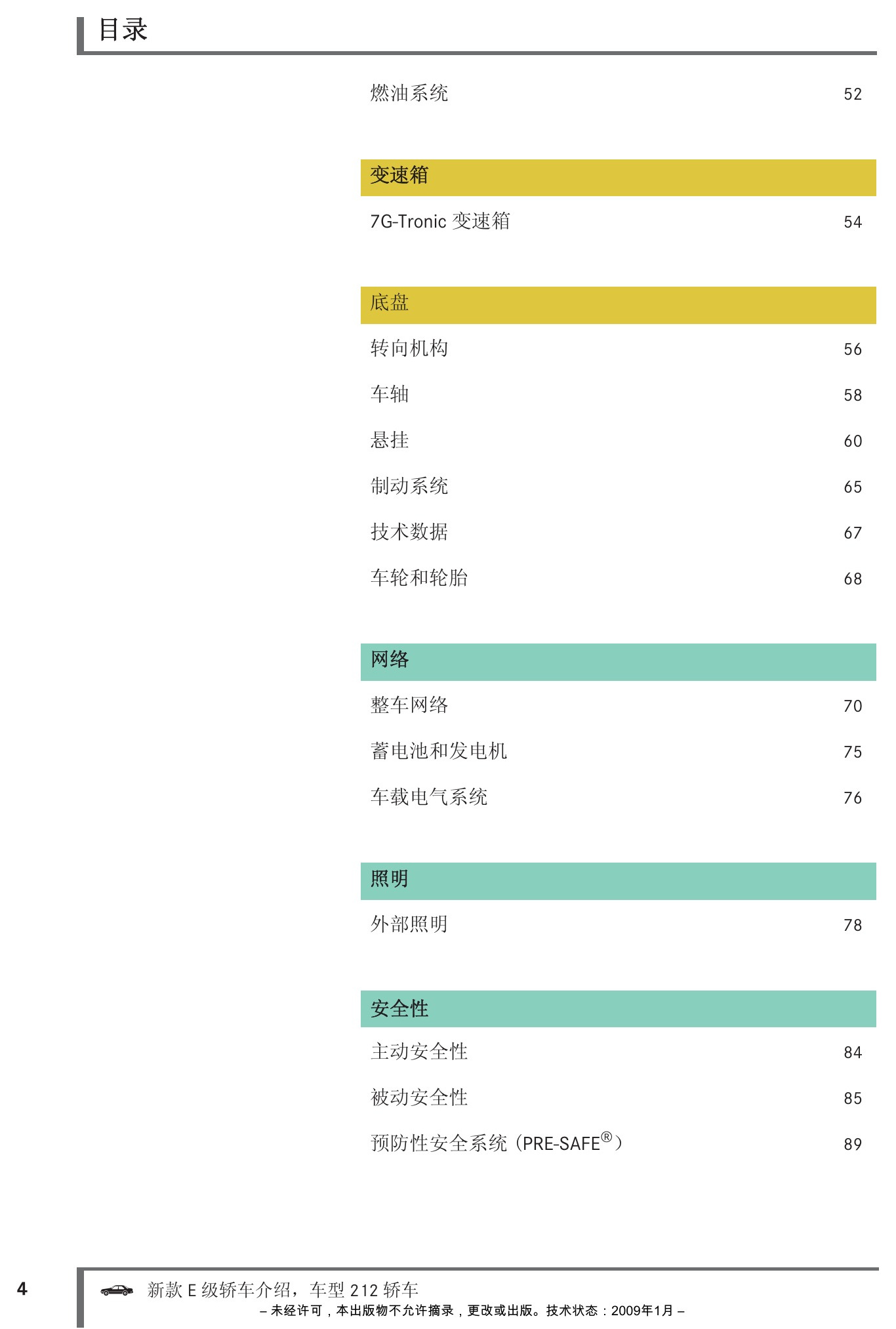

W212 E级轿车维修介绍手册原第5页。

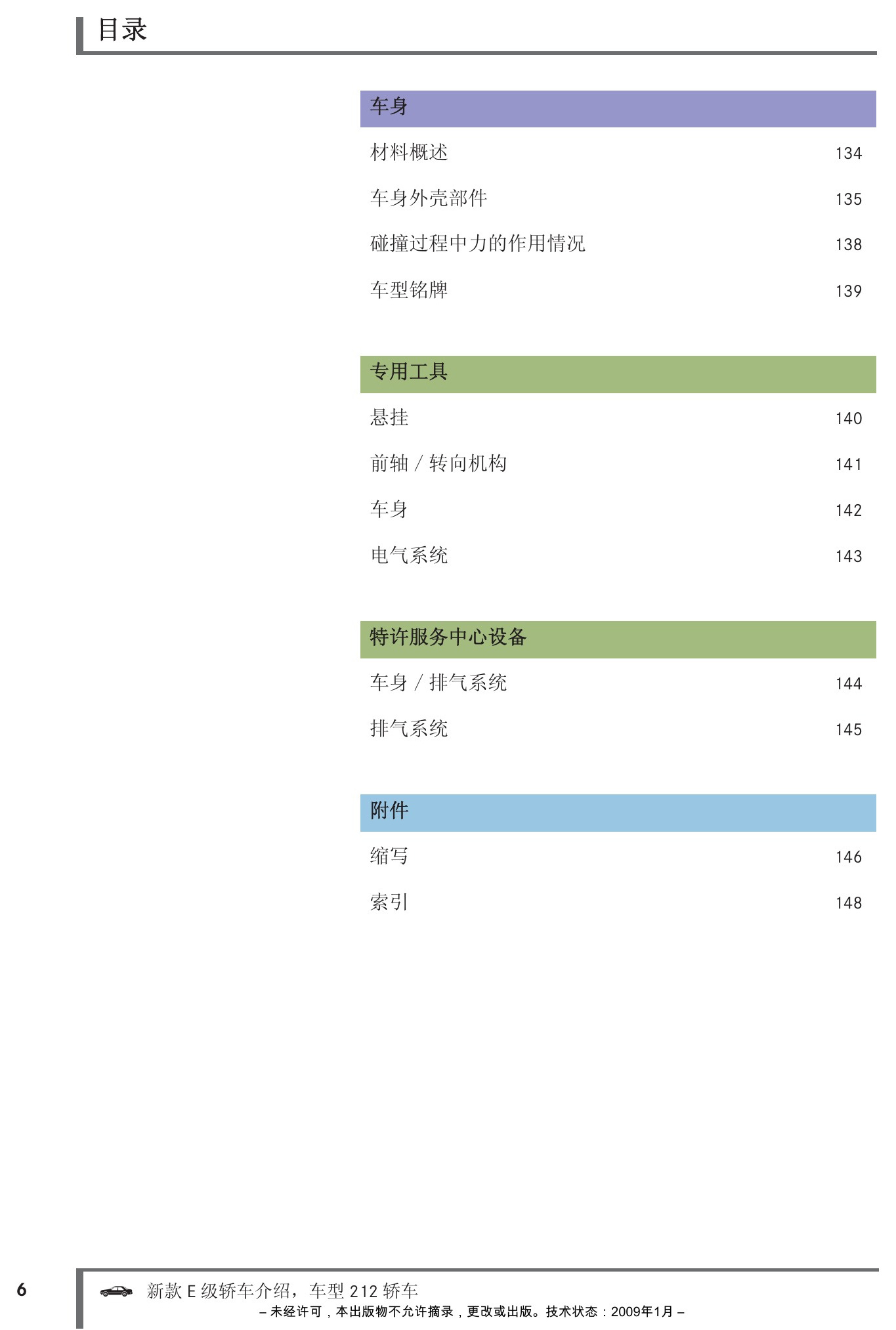

W212 E级轿车维修介绍手册原第6页。

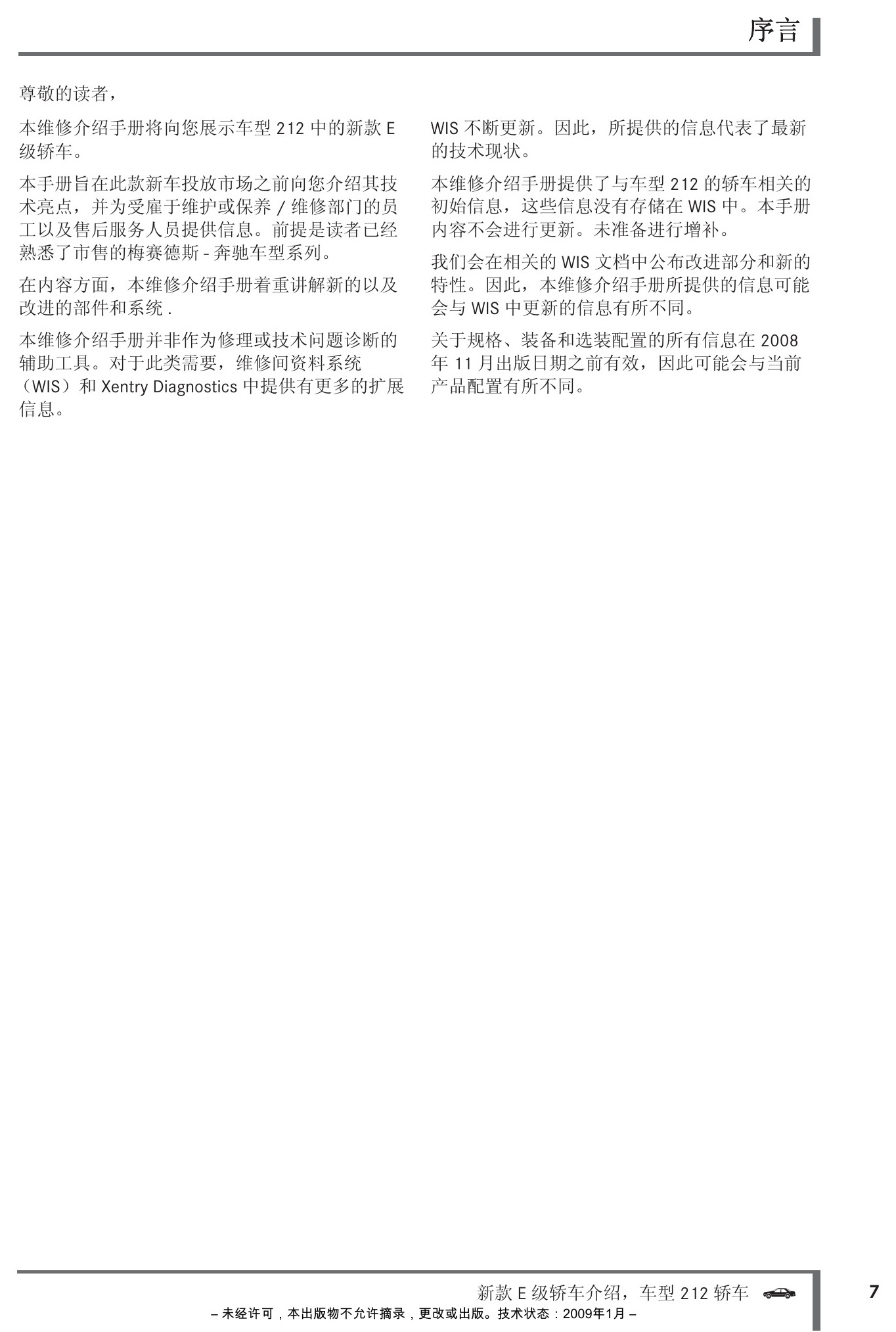

W212 E级轿车维修介绍手册原第7页。

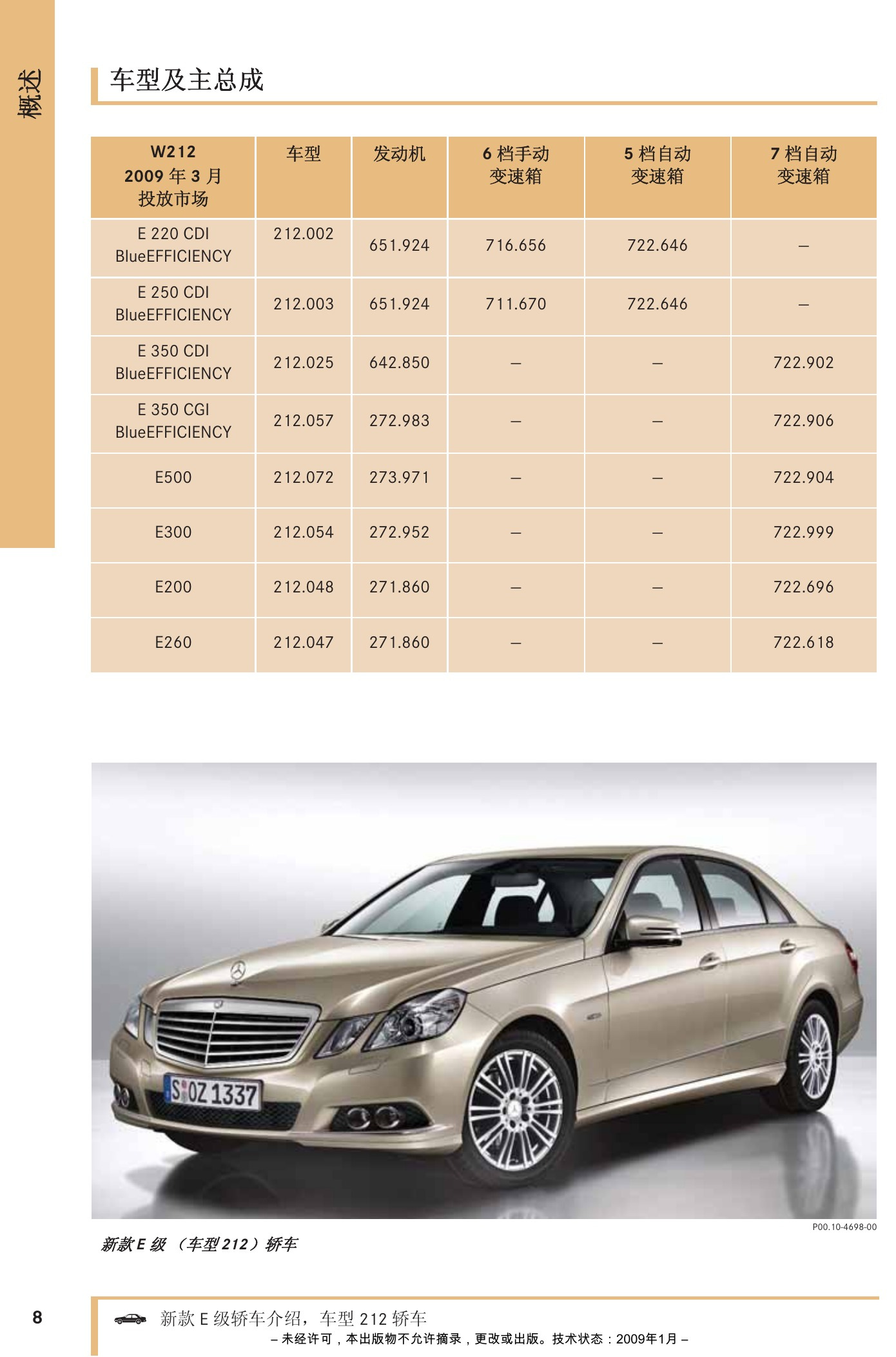

W212 E级轿车维修介绍手册原第8页。

二、车型、亮点与整车概览

概览章节从车型和机组、亮点、节能技术及装备差异展开，为后续动力、底盘和电子系统章节建立整车背景。

W212 E级轿车维修介绍手册原第9页。
W212 E级轿车维修介绍手册原第10页。

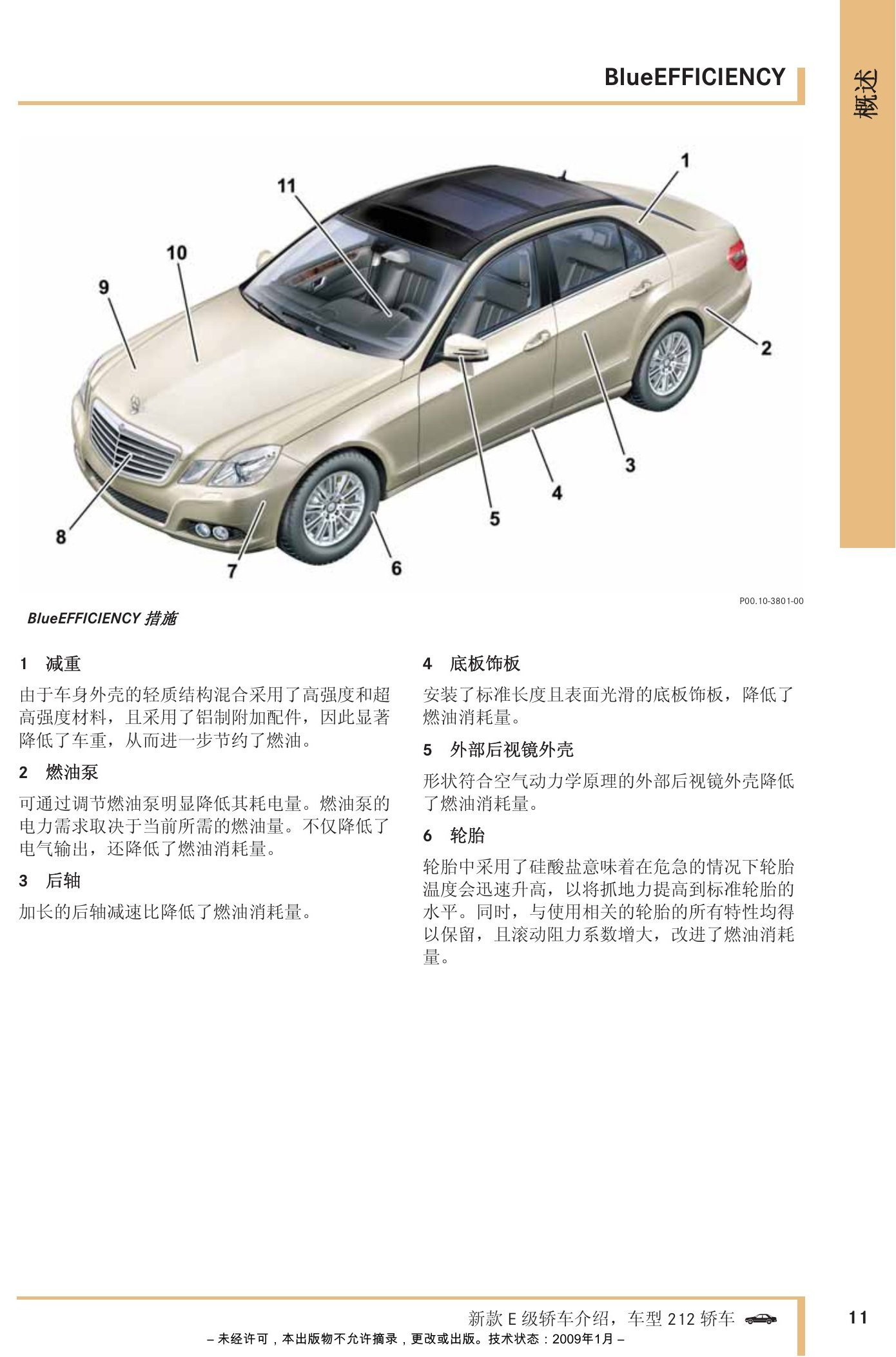

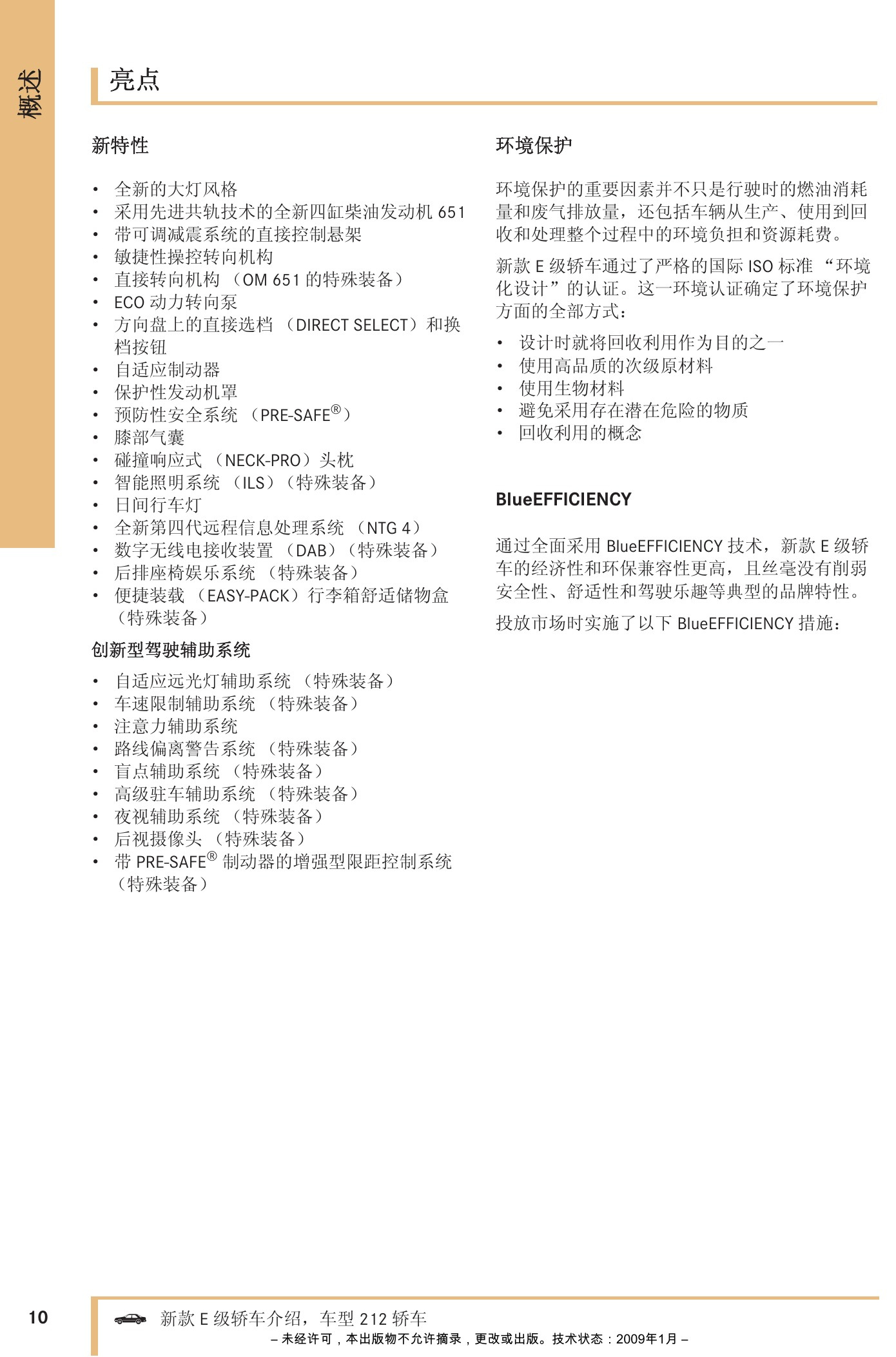

W212 E级轿车维修介绍手册原第11页。
W212 E级轿车维修介绍手册原第12页。

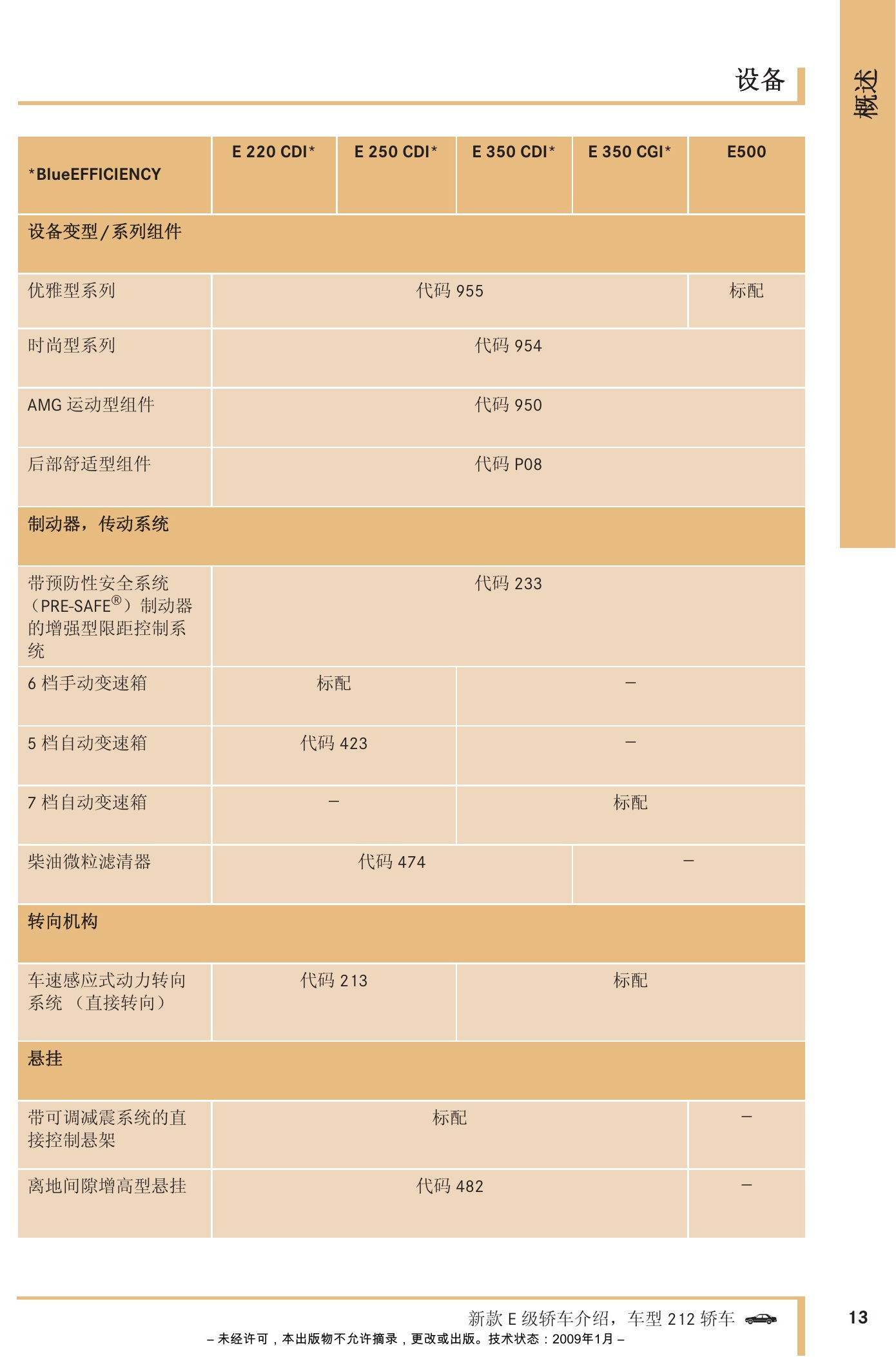

W212 E级轿车维修介绍手册原第13页。

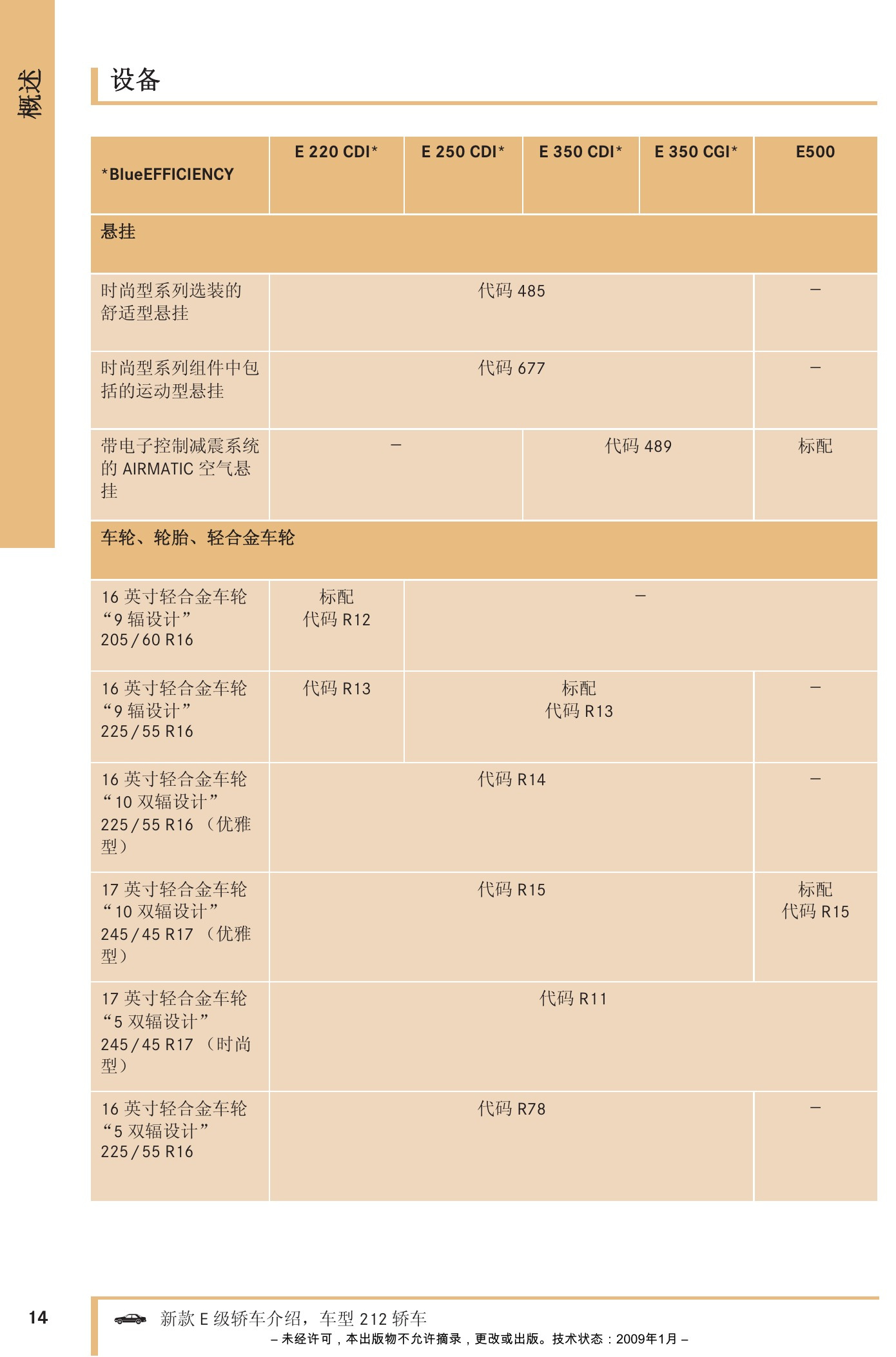

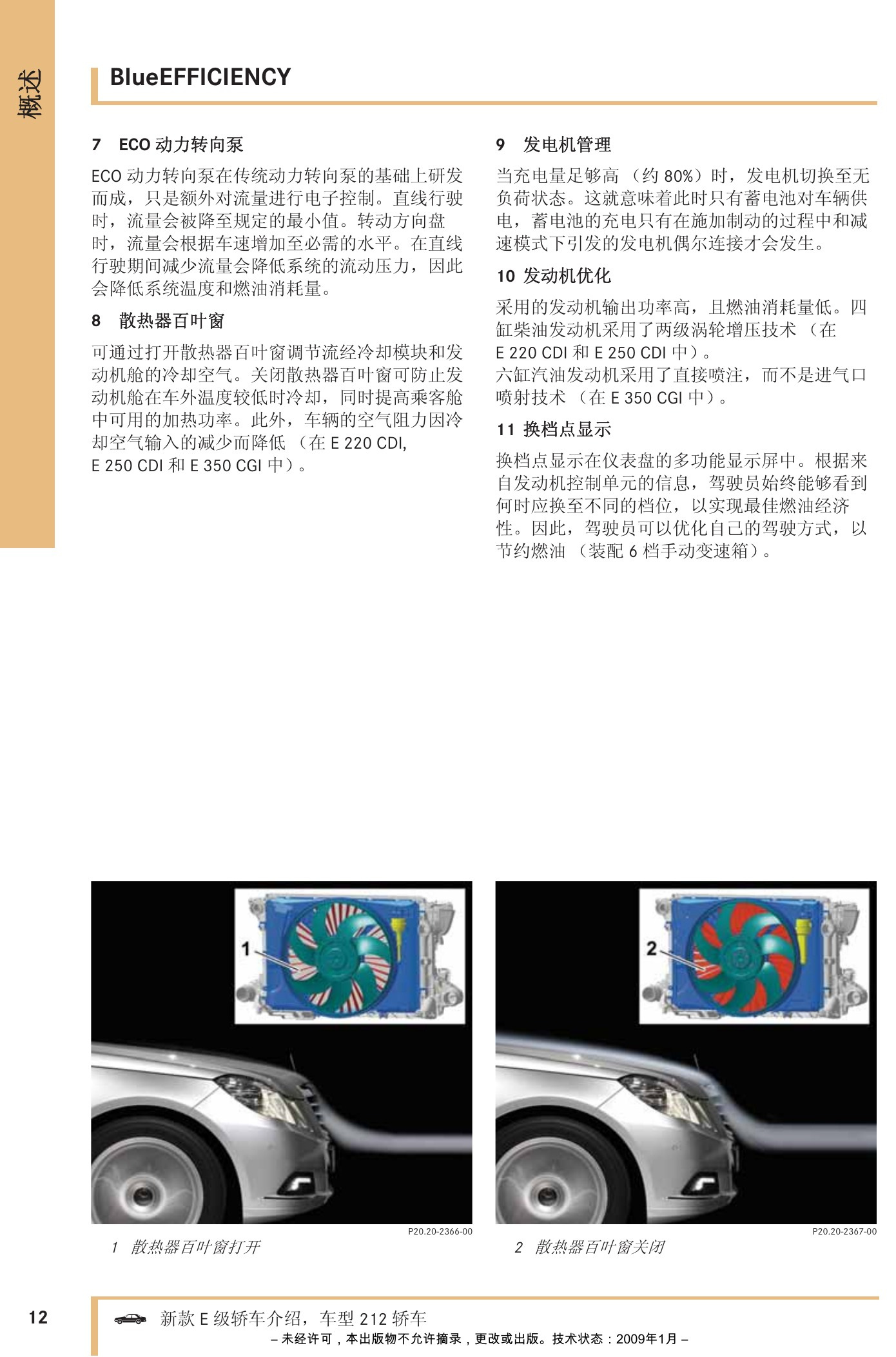

W212 E级轿车维修介绍手册原第14页。

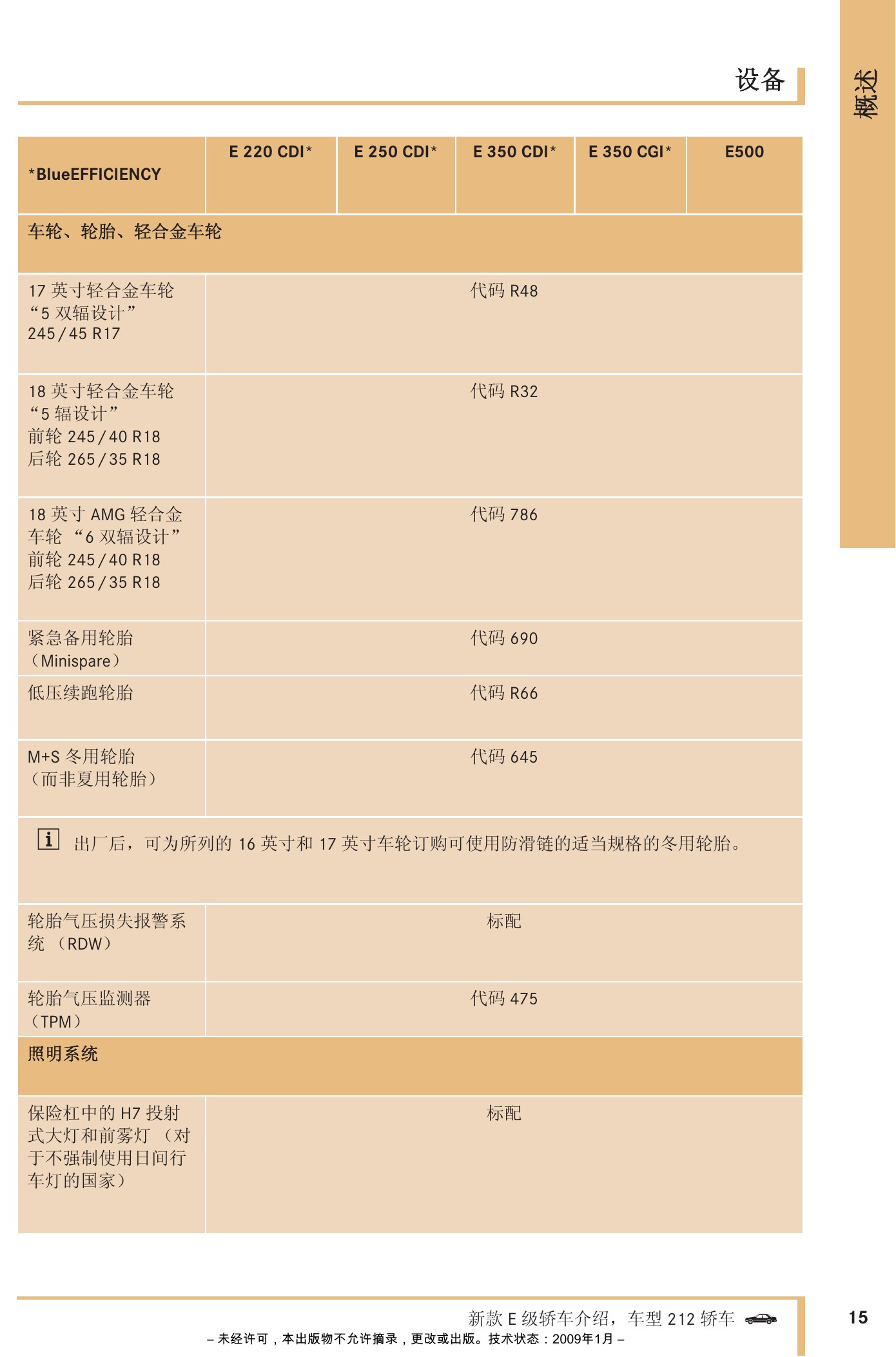

W212 E级轿车维修介绍手册原第15页。

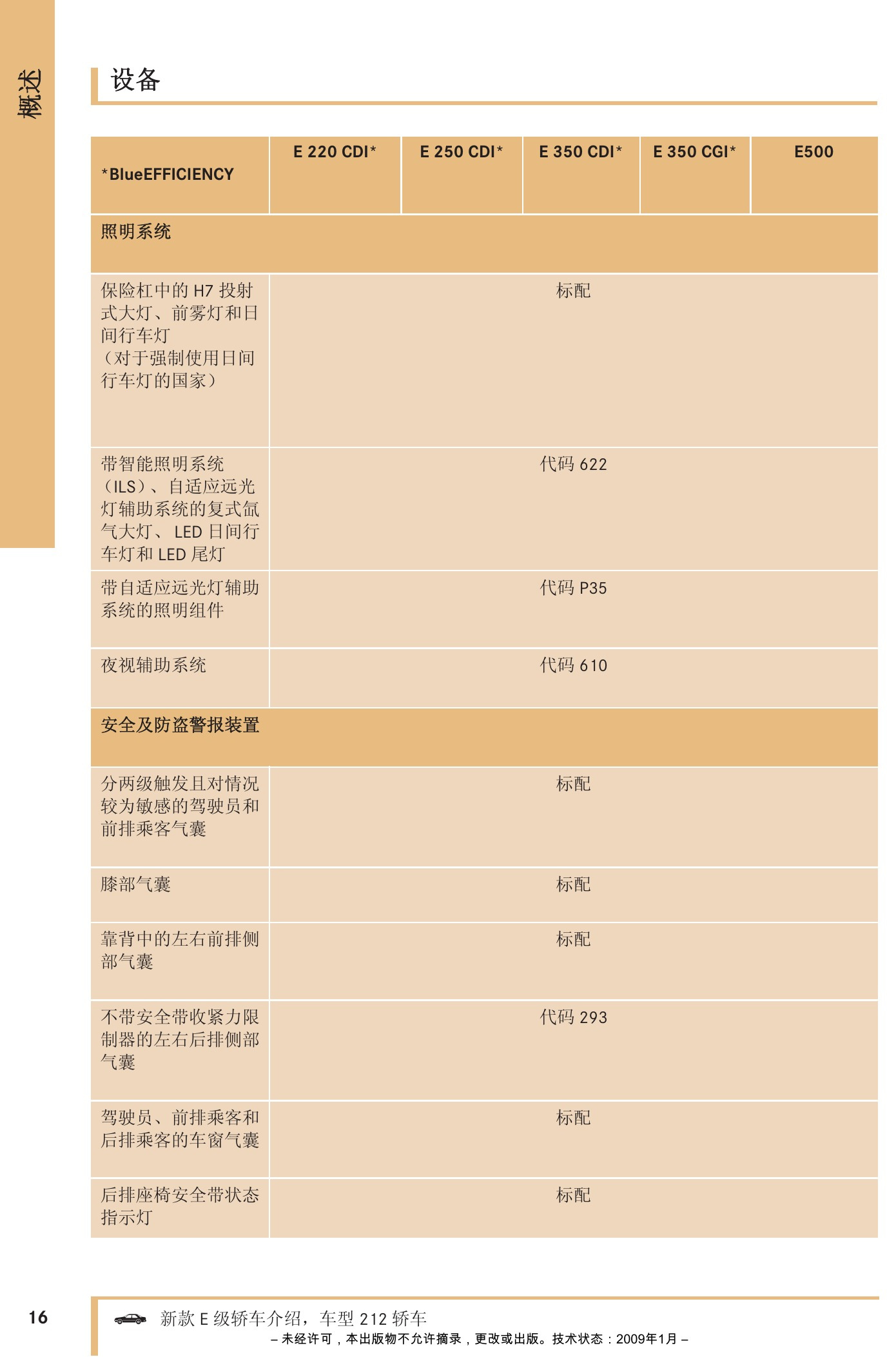

W212 E级轿车维修介绍手册原第16页。

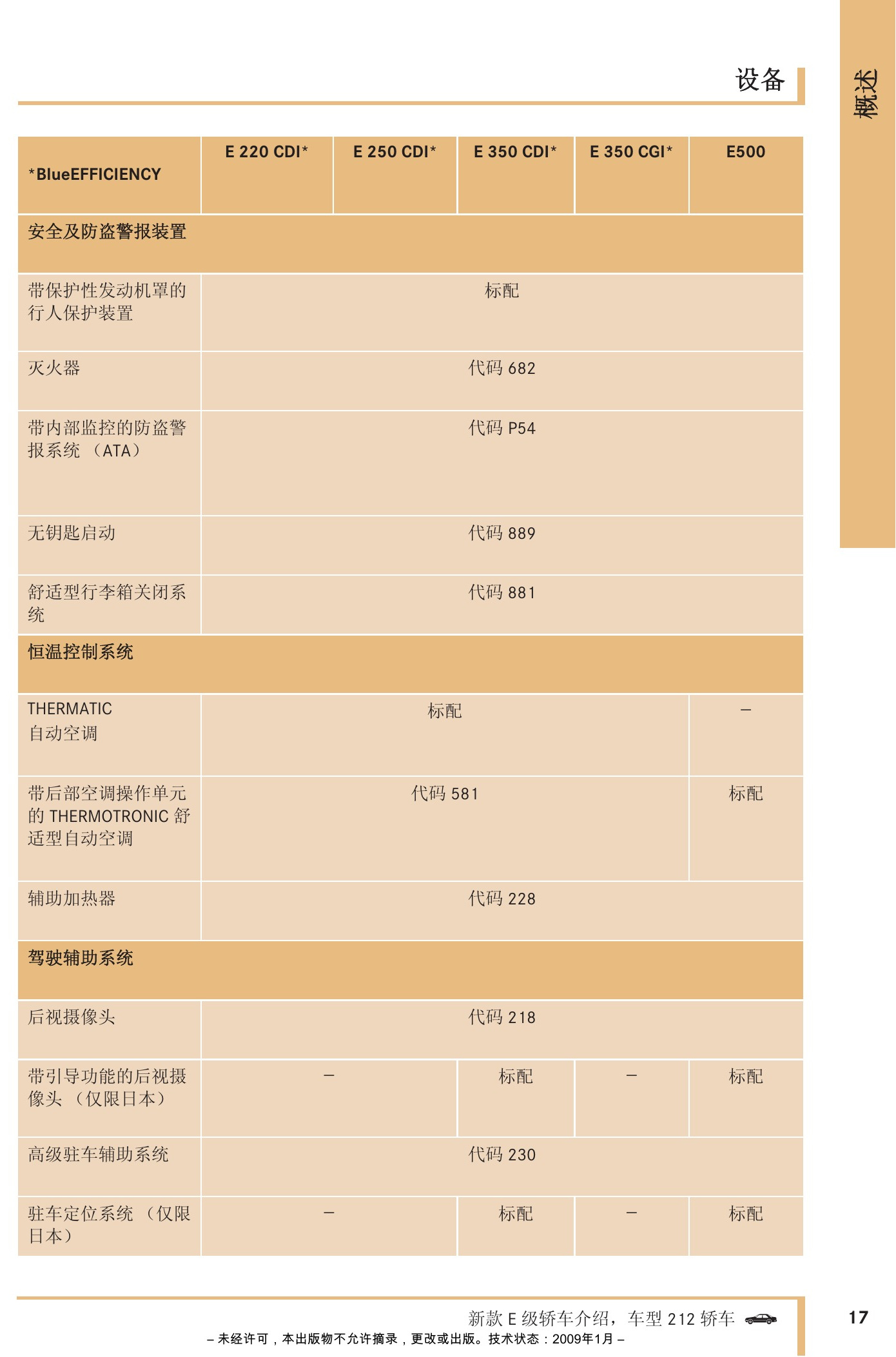

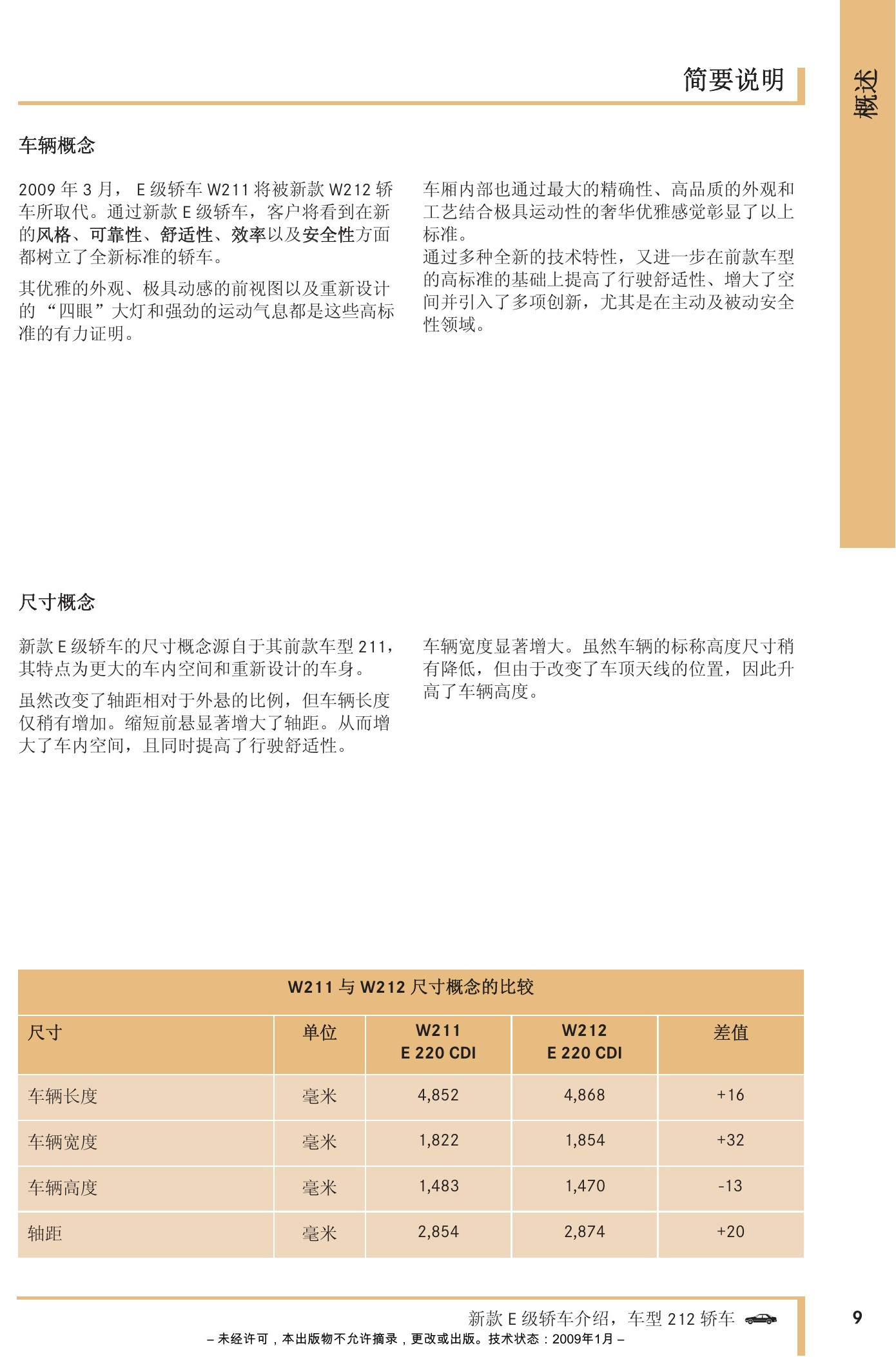

W212 E级轿车维修介绍手册原第17页。

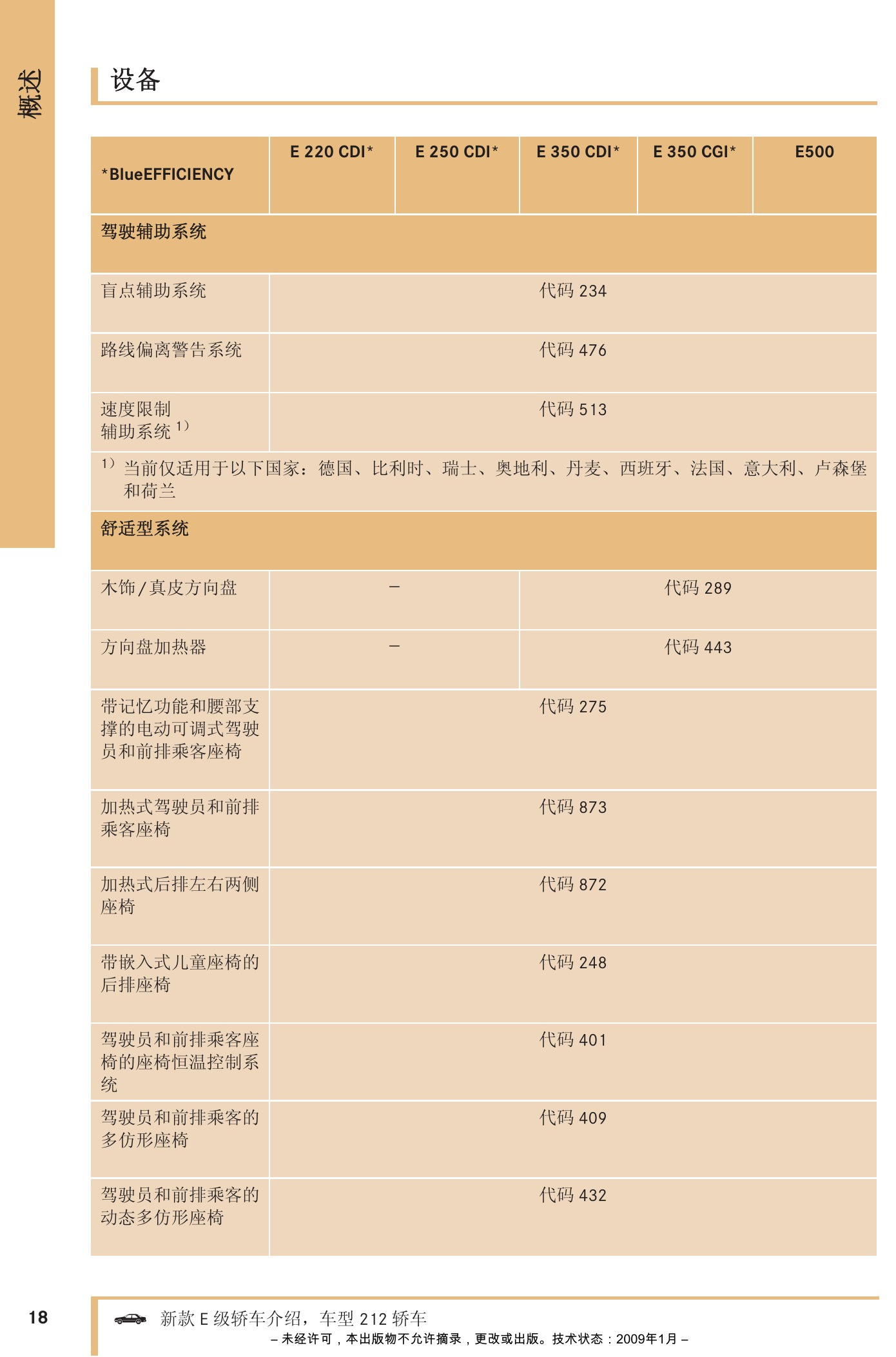

W212 E级轿车维修介绍手册原第18页。

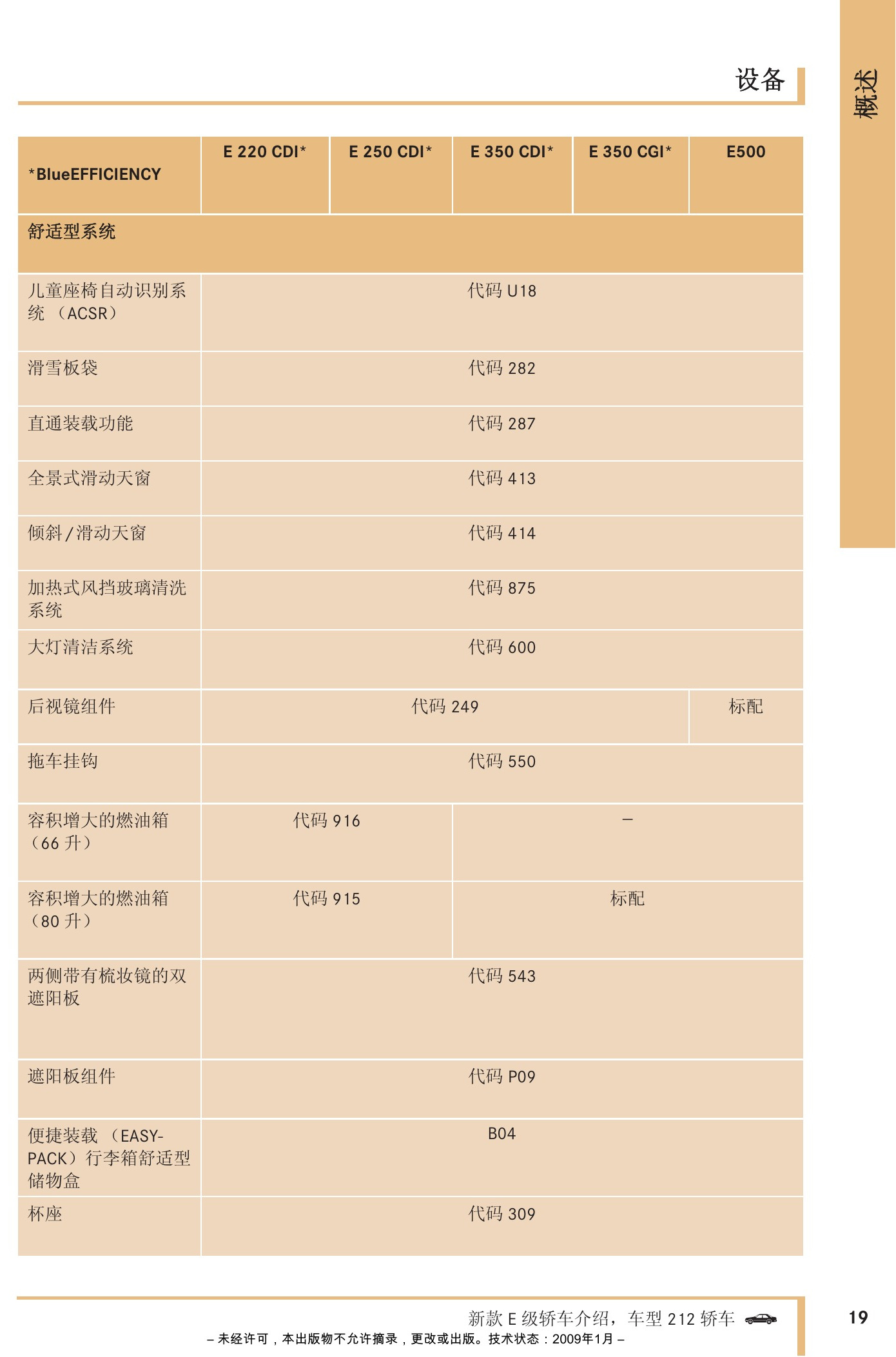

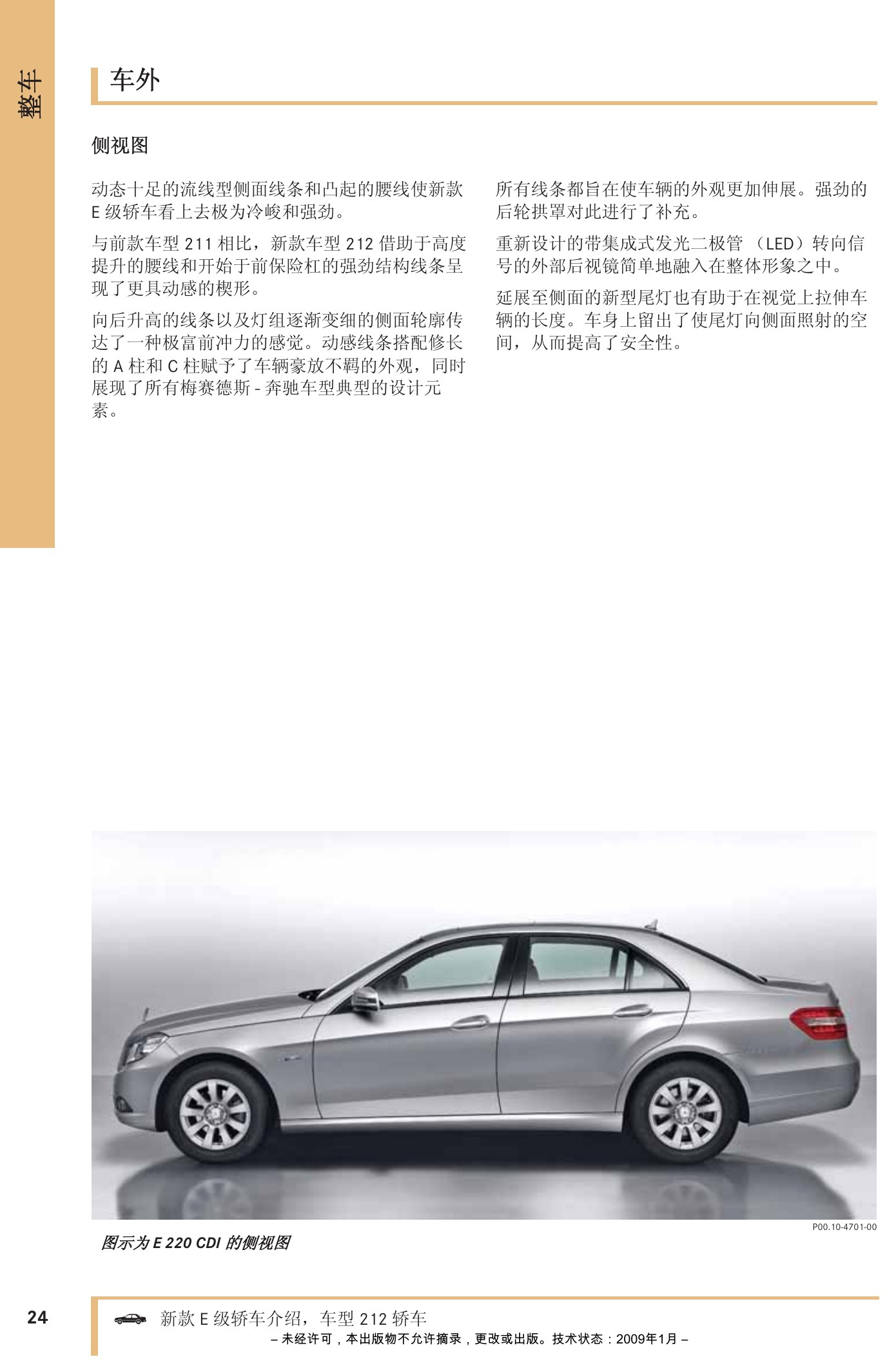

W212 E级轿车维修介绍手册原第19页。

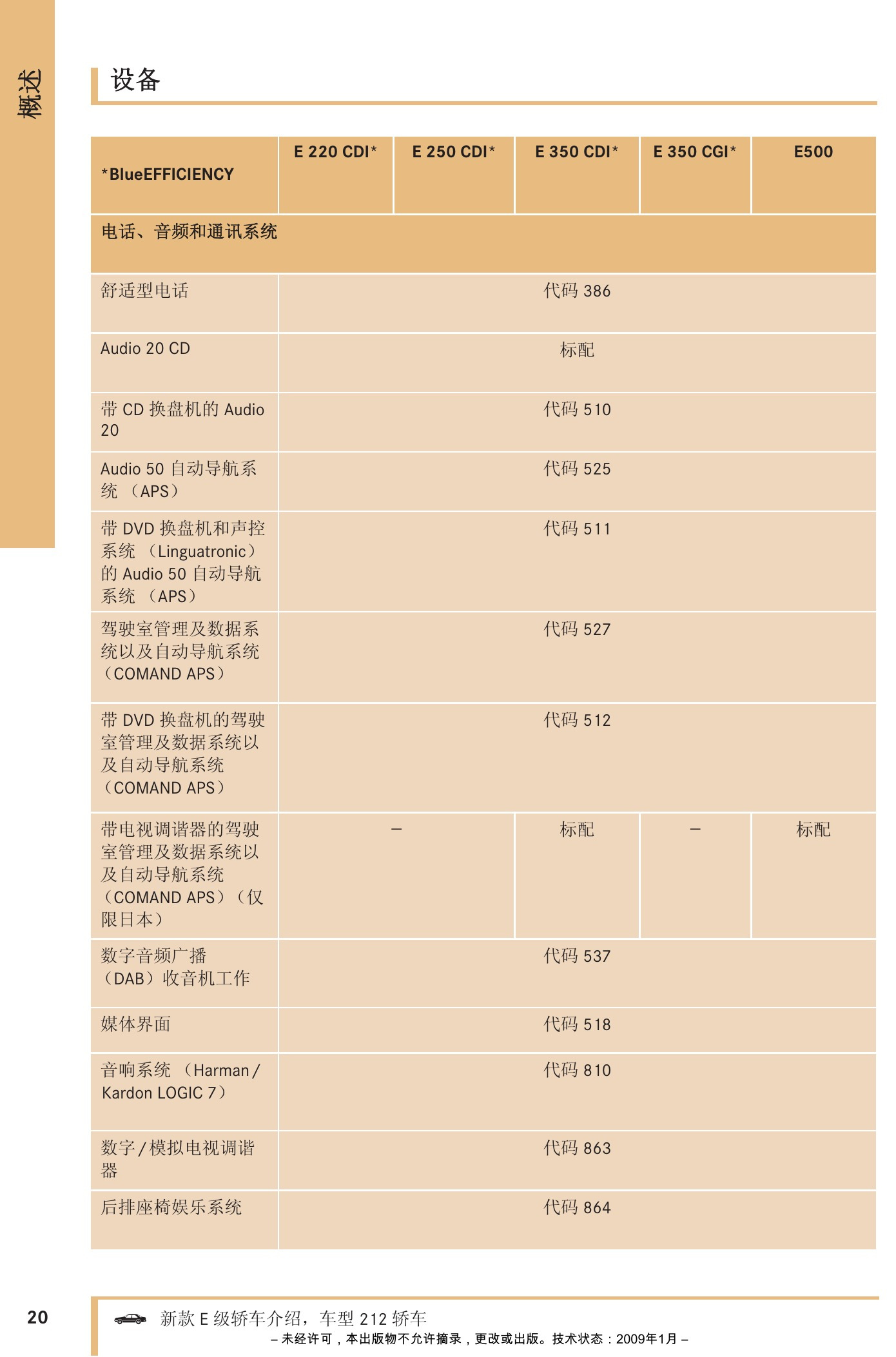

W212 E级轿车维修介绍手册原第20页。

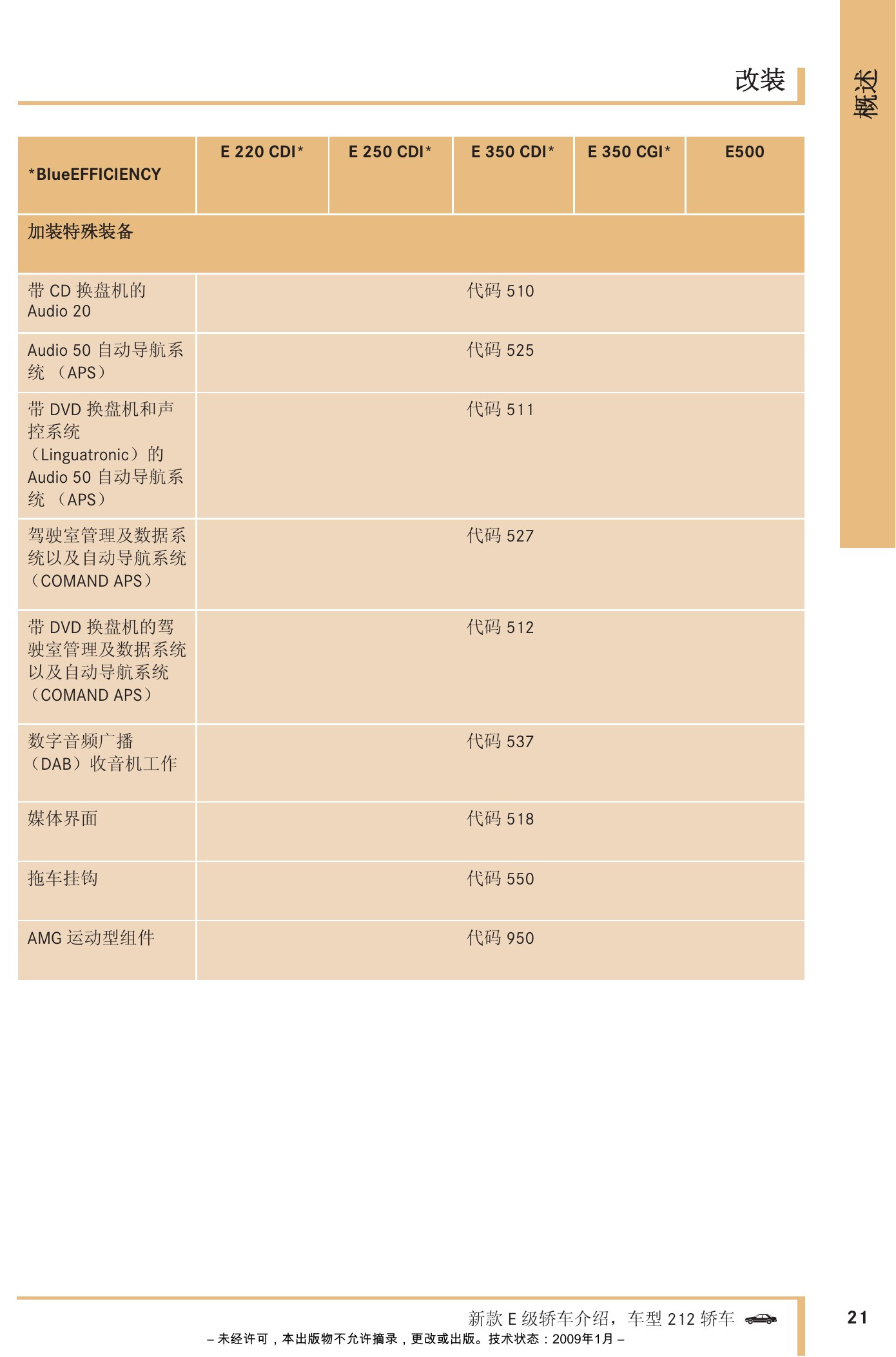

W212 E级轿车维修介绍手册原第21页。
W212 E级轿车维修介绍手册原第22页。

三、车身、尺寸、内饰与保养

整车部分介绍外观、尺寸、技术数据、内饰和行李厢，随后说明增强版主动保养提示系统。

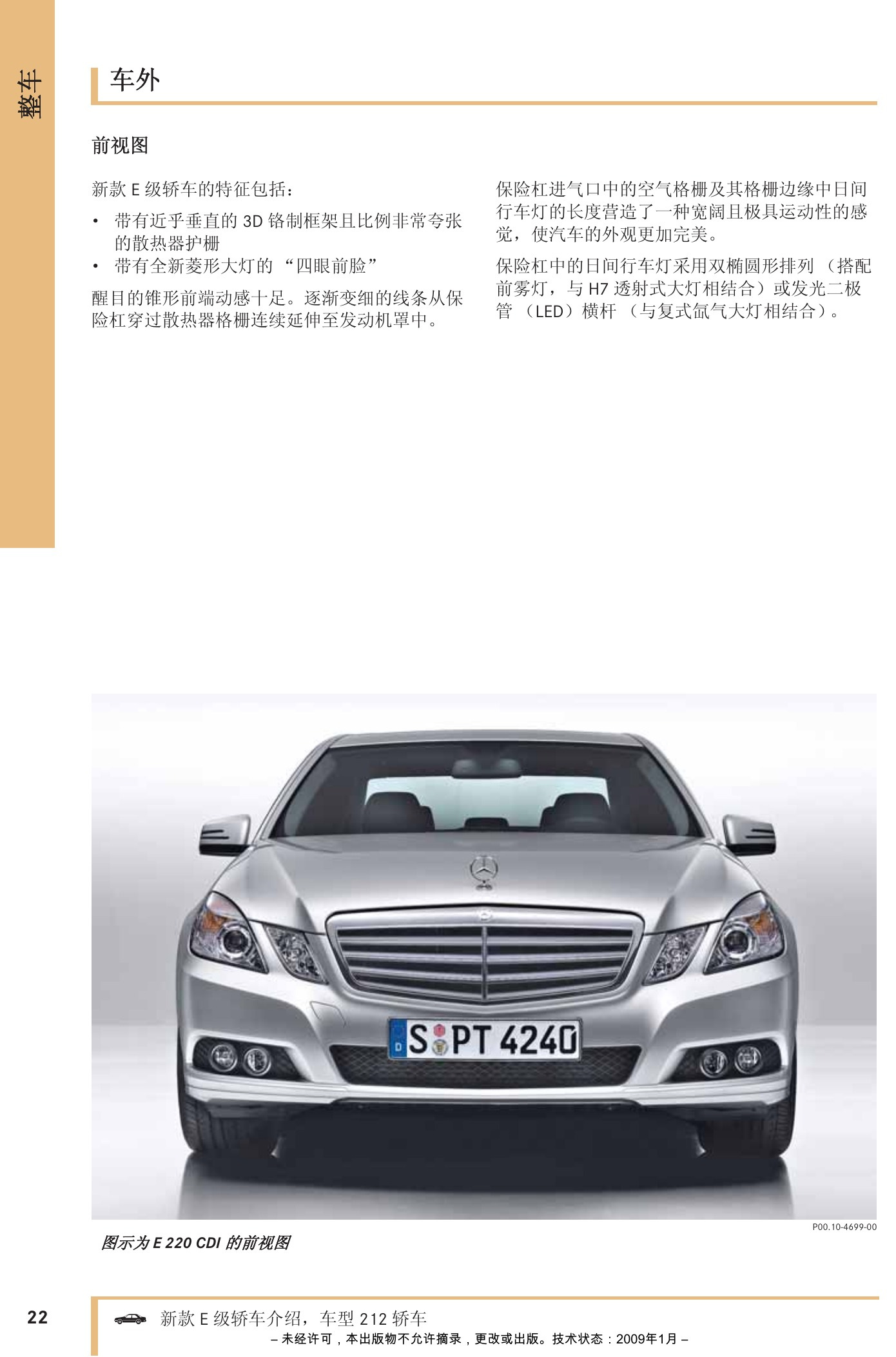

W212 E级轿车维修介绍手册原第23页。

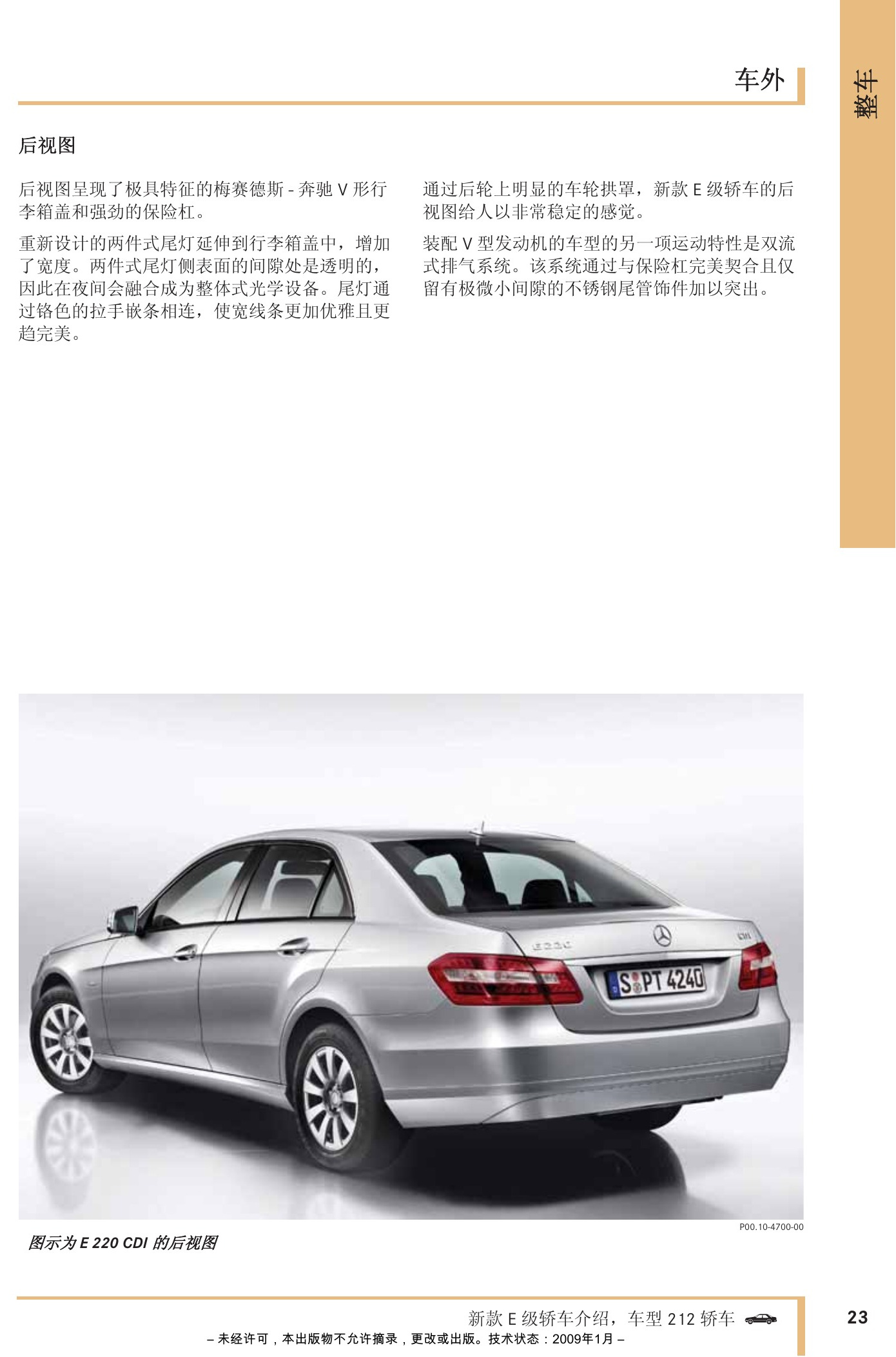

W212 E级轿车维修介绍手册原第24页。

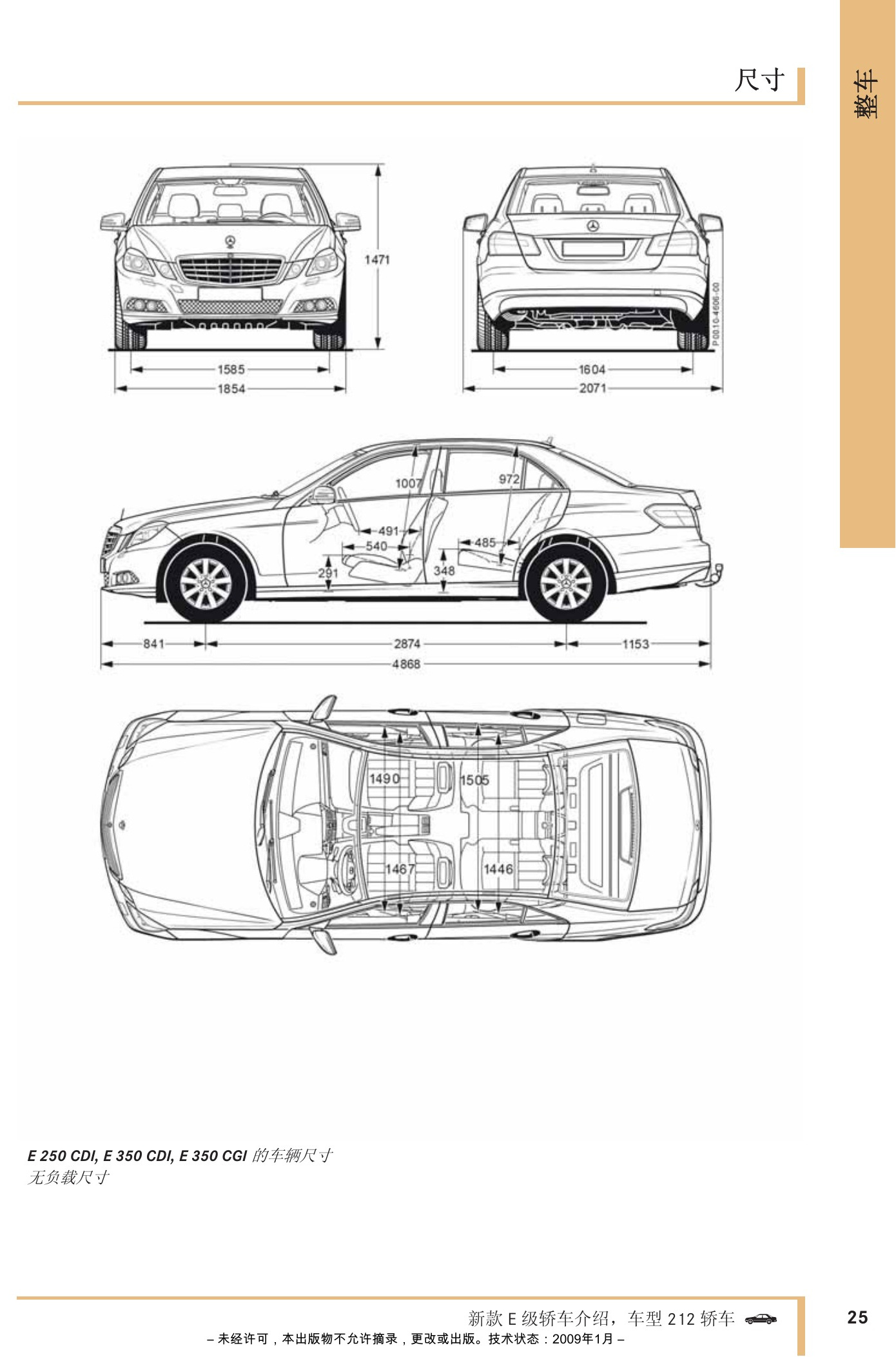

W212 E级轿车维修介绍手册原第25页。

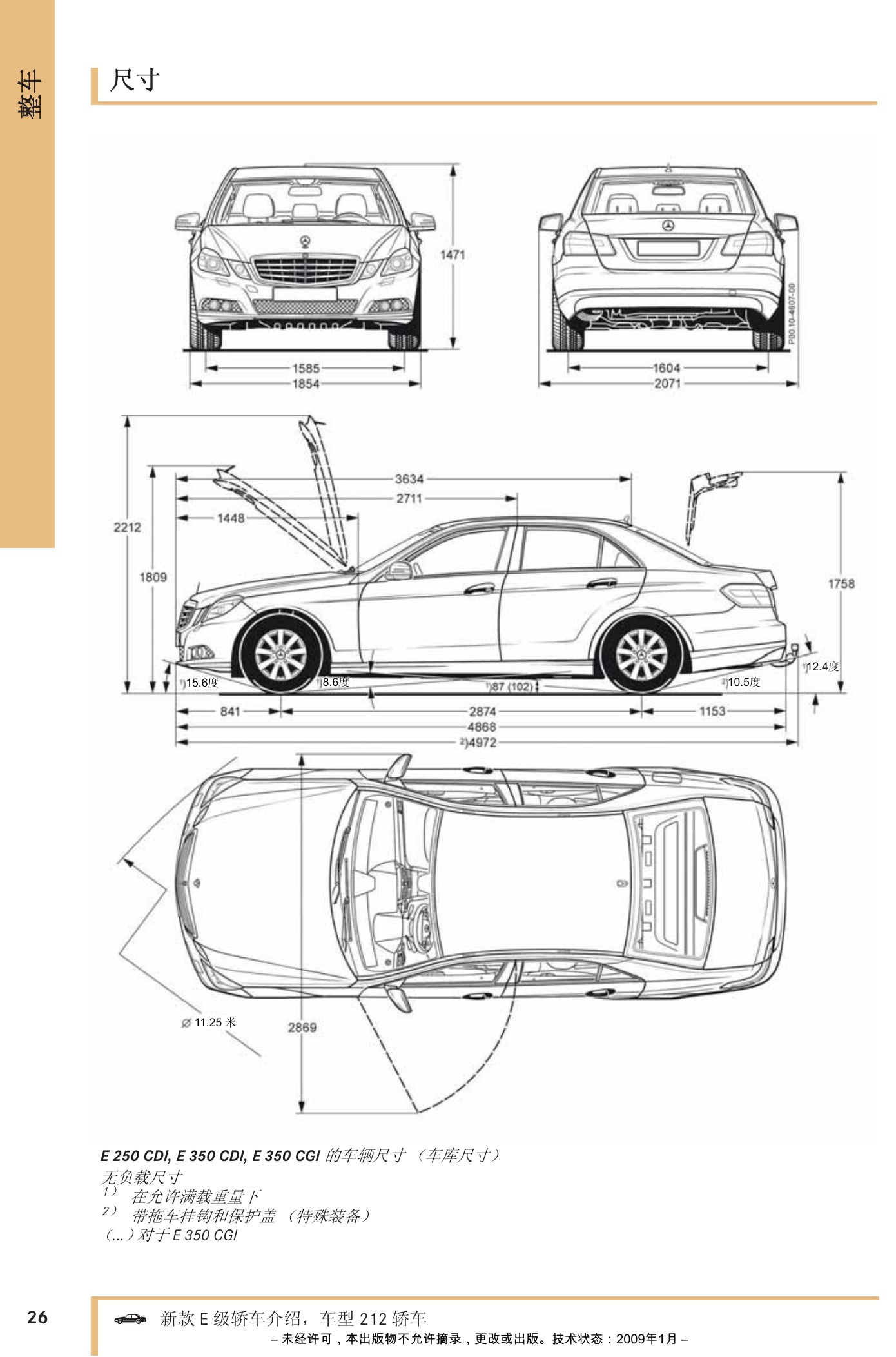

W212 E级轿车维修介绍手册原第26页。

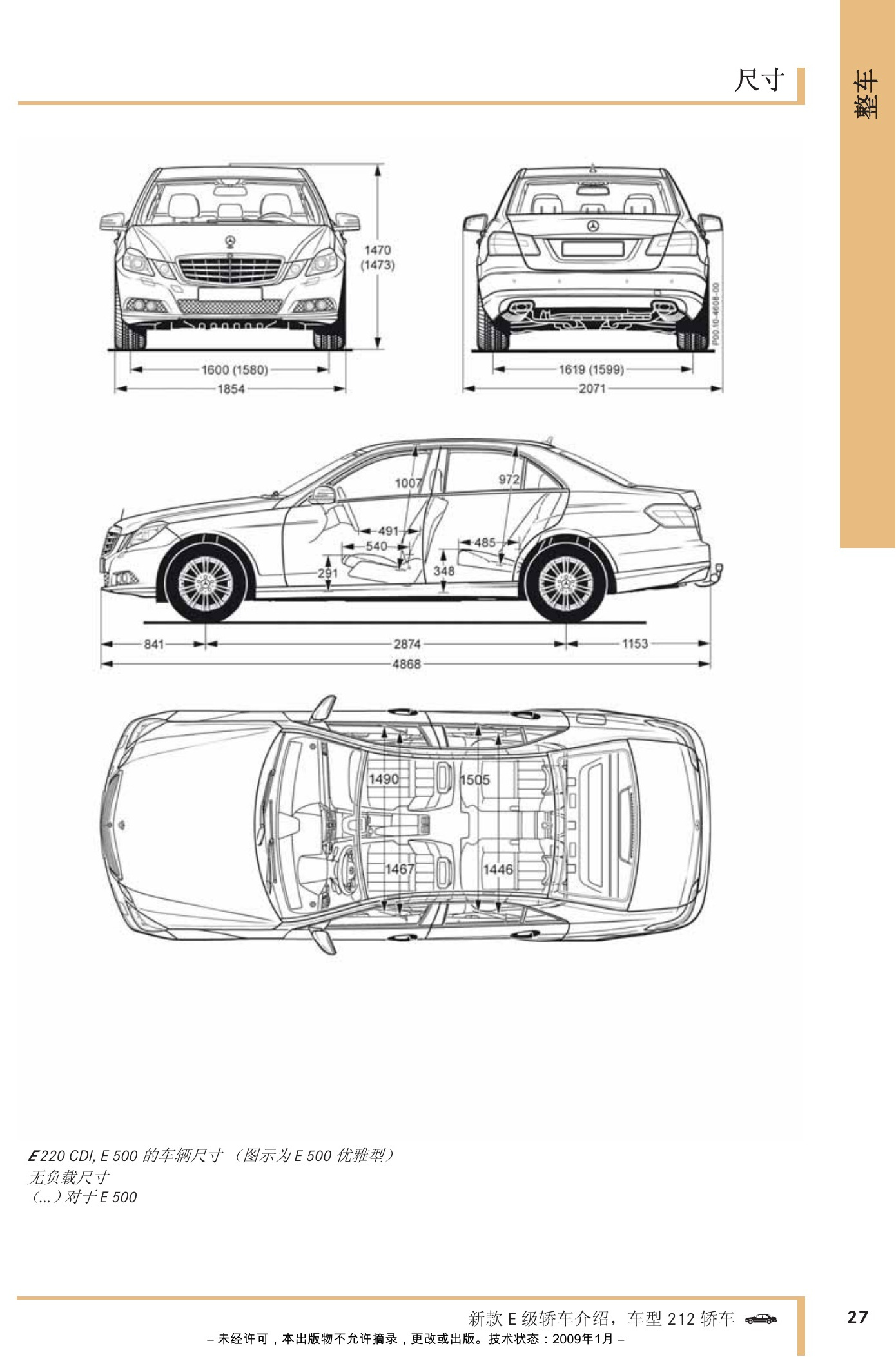

W212 E级轿车维修介绍手册原第27页。

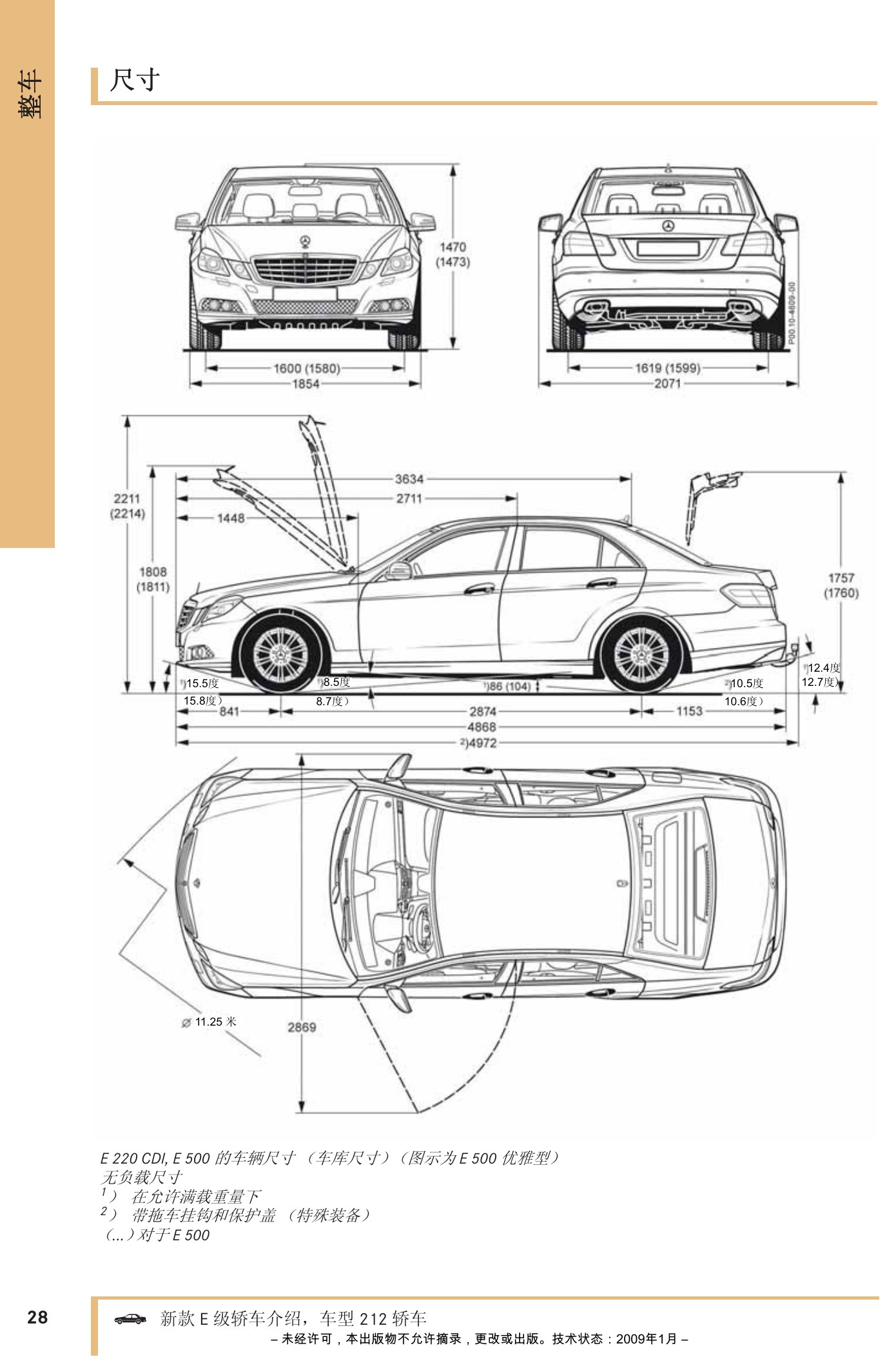

W212 E级轿车维修介绍手册原第28页。

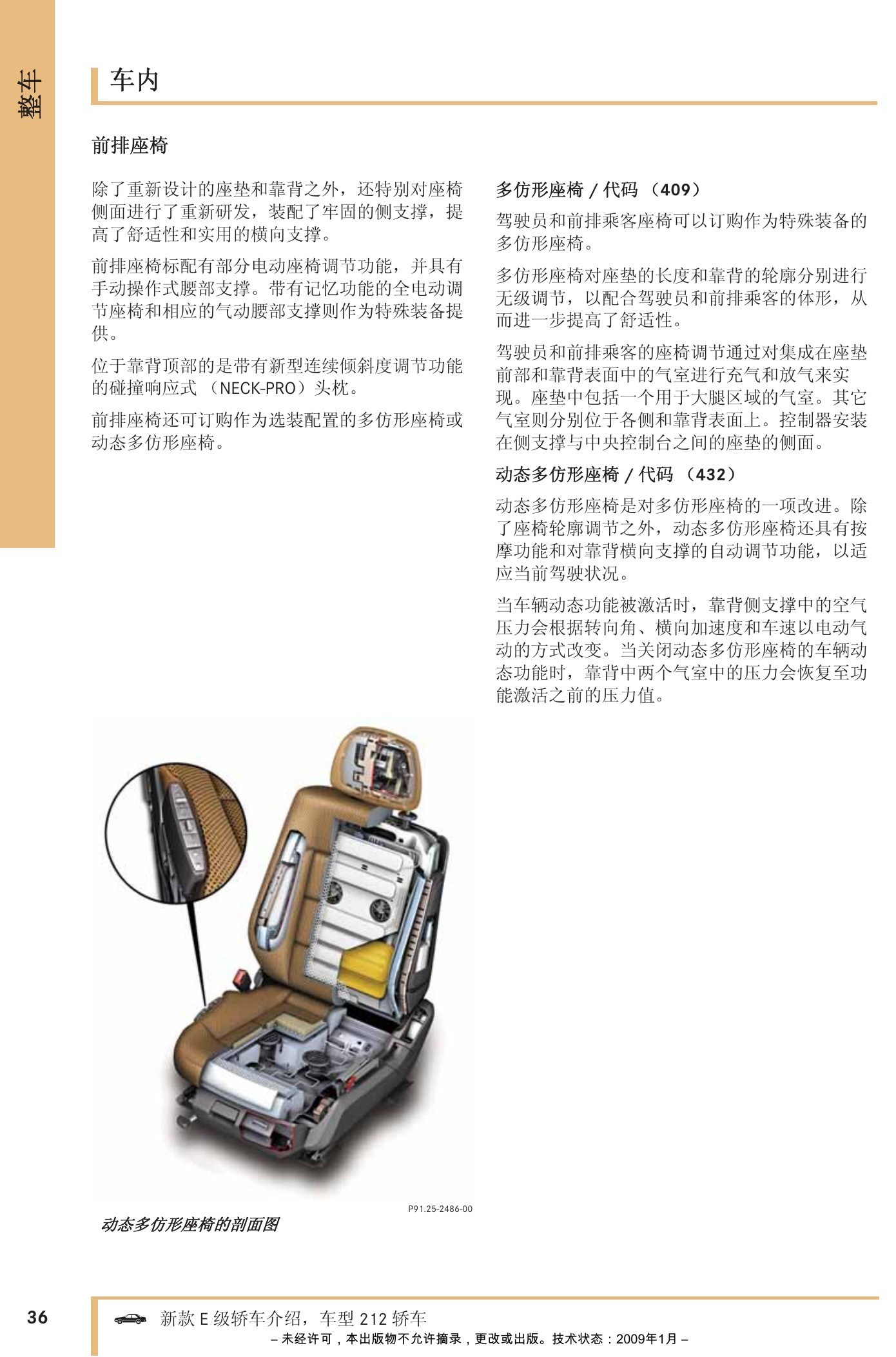

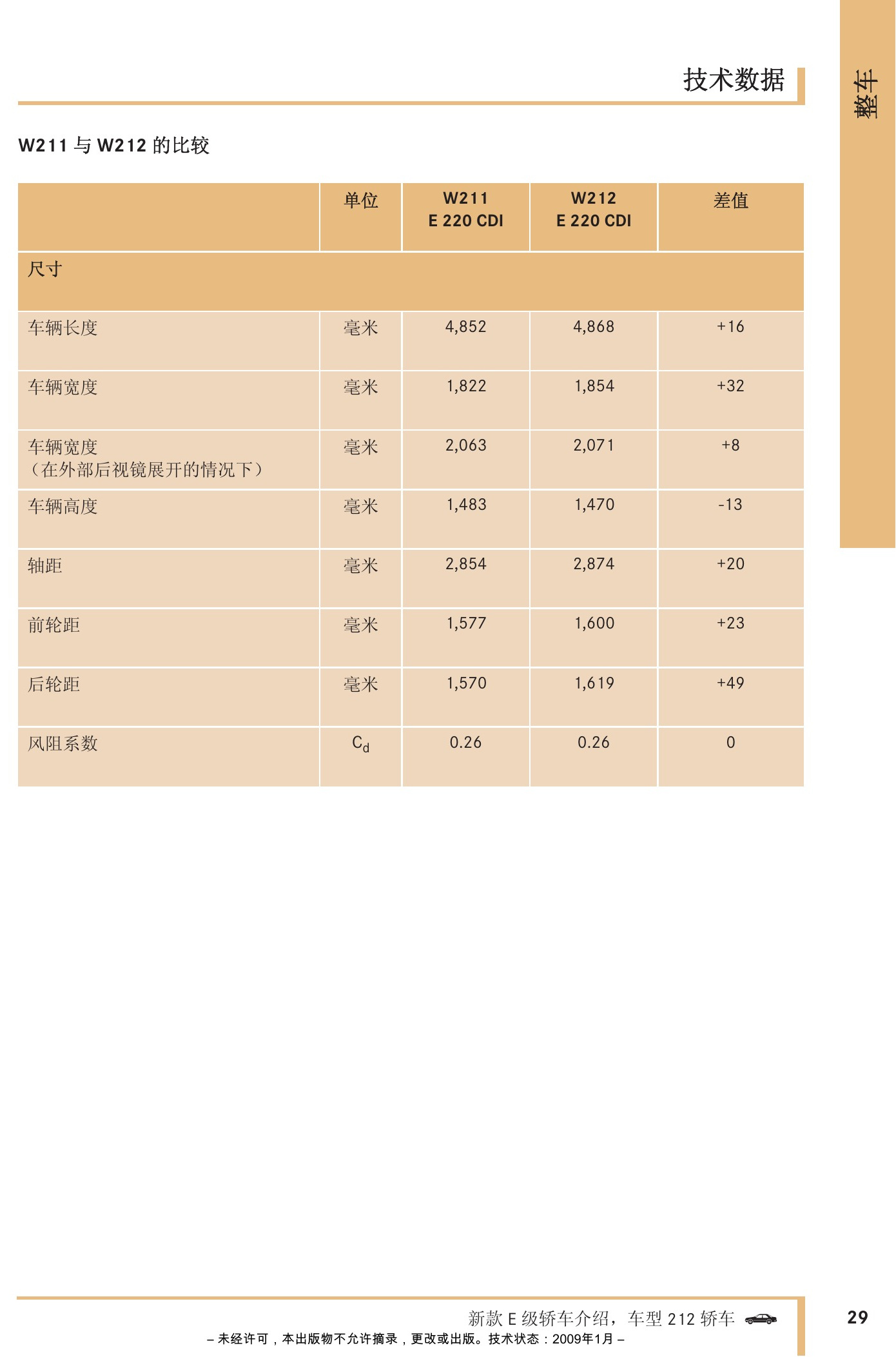

W212 E级轿车维修介绍手册原第29页。

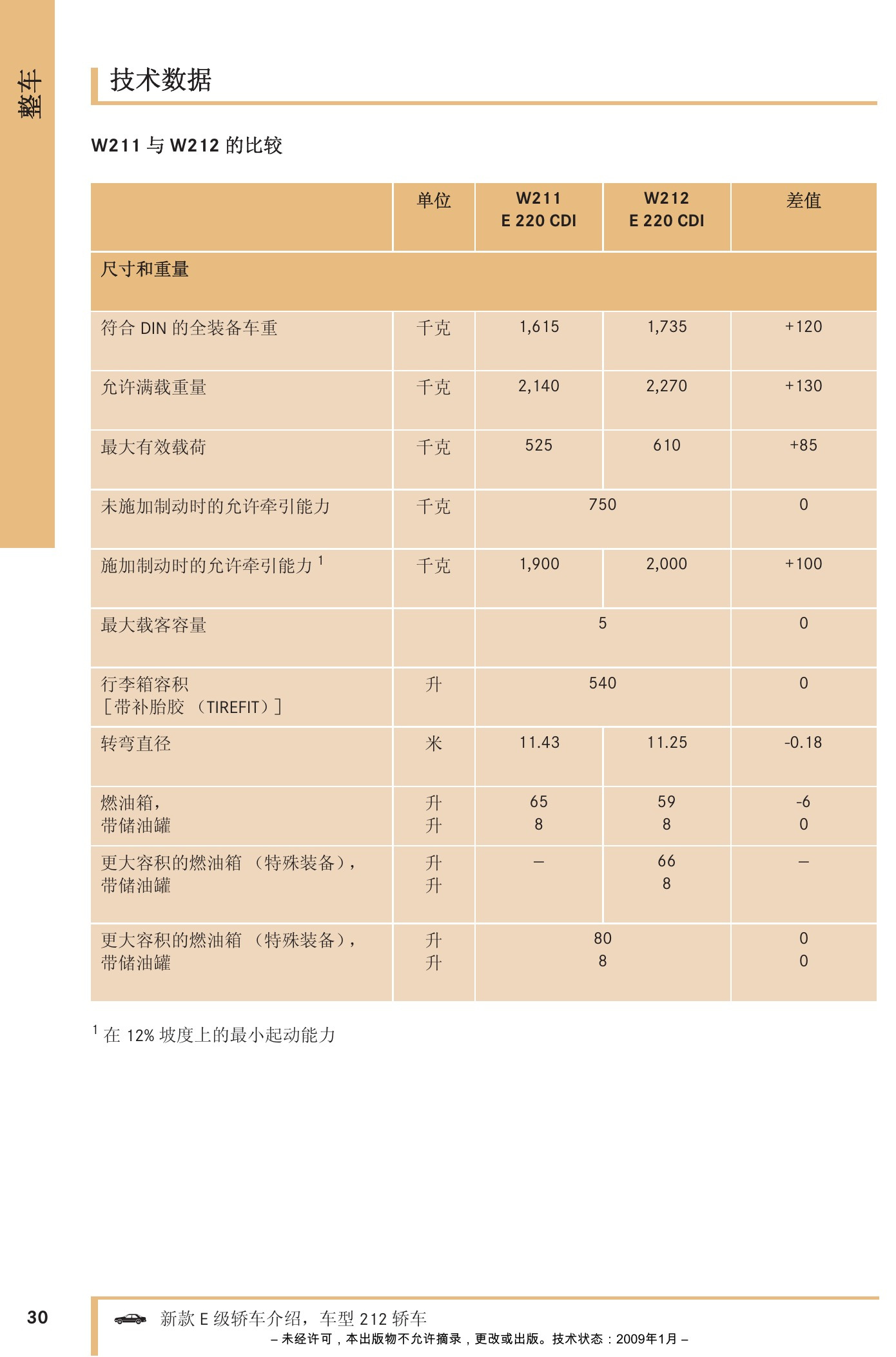

W212 E级轿车维修介绍手册原第30页。

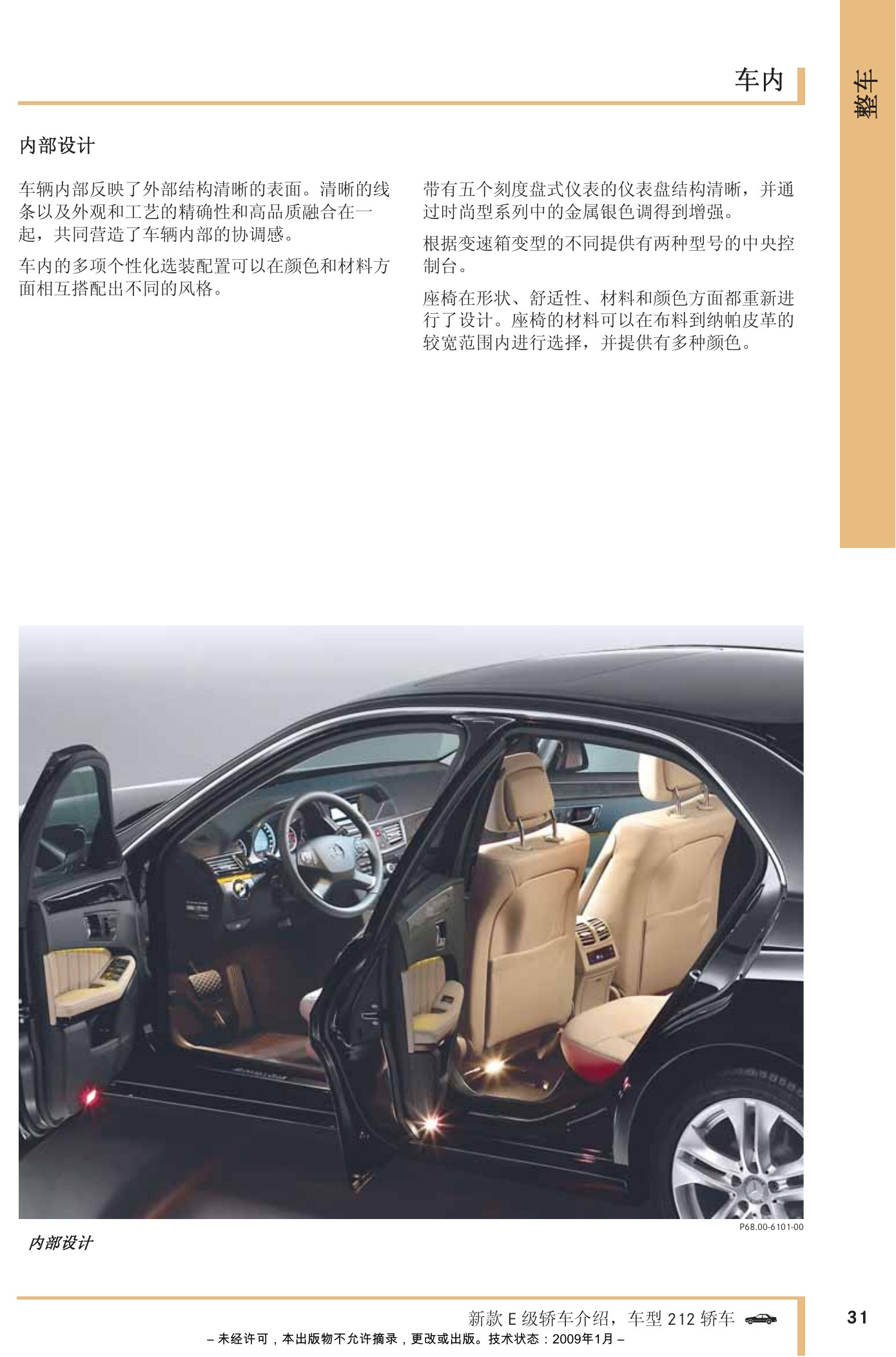

W212 E级轿车维修介绍手册原第31页。

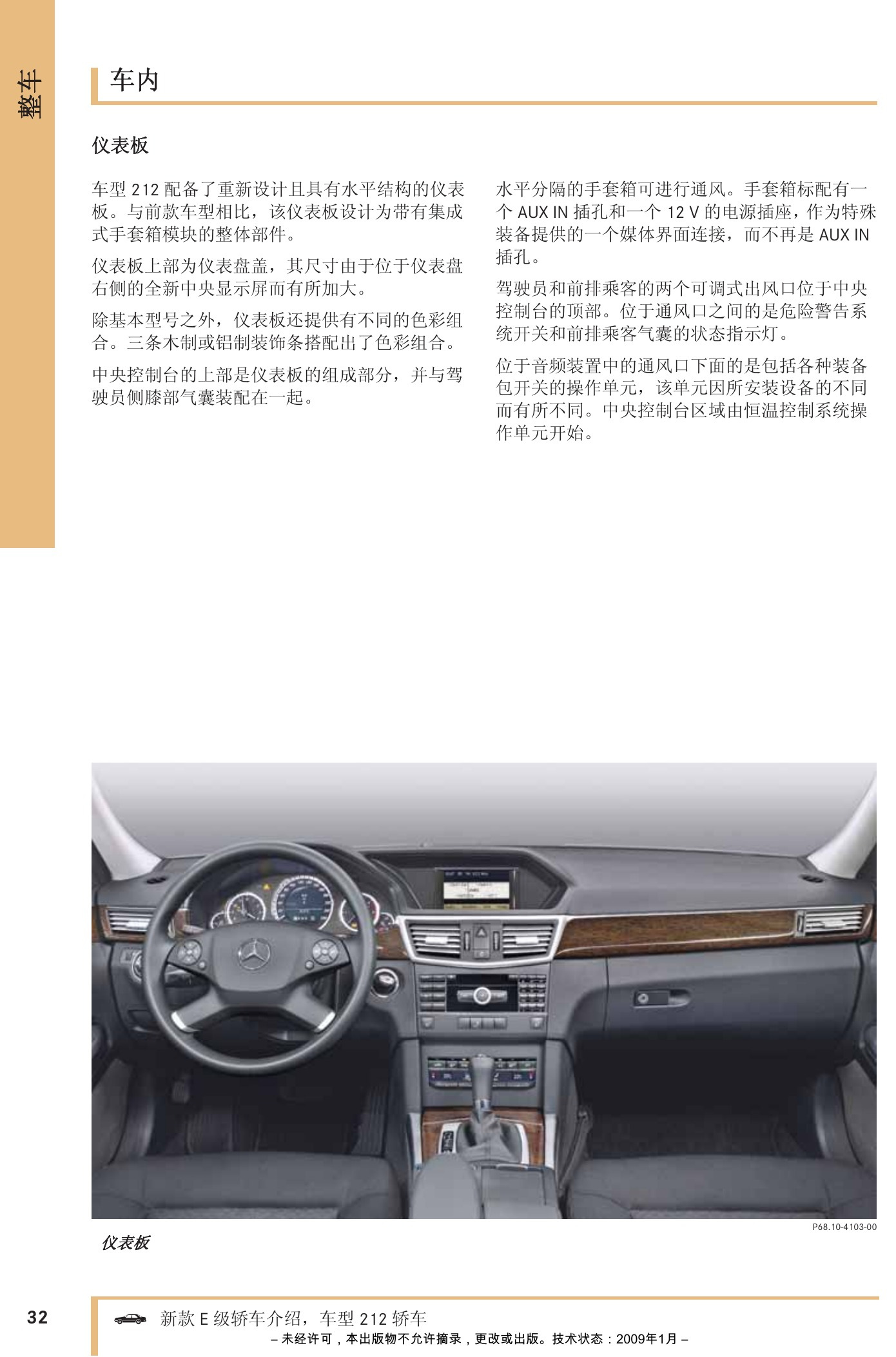

W212 E级轿车维修介绍手册原第32页。

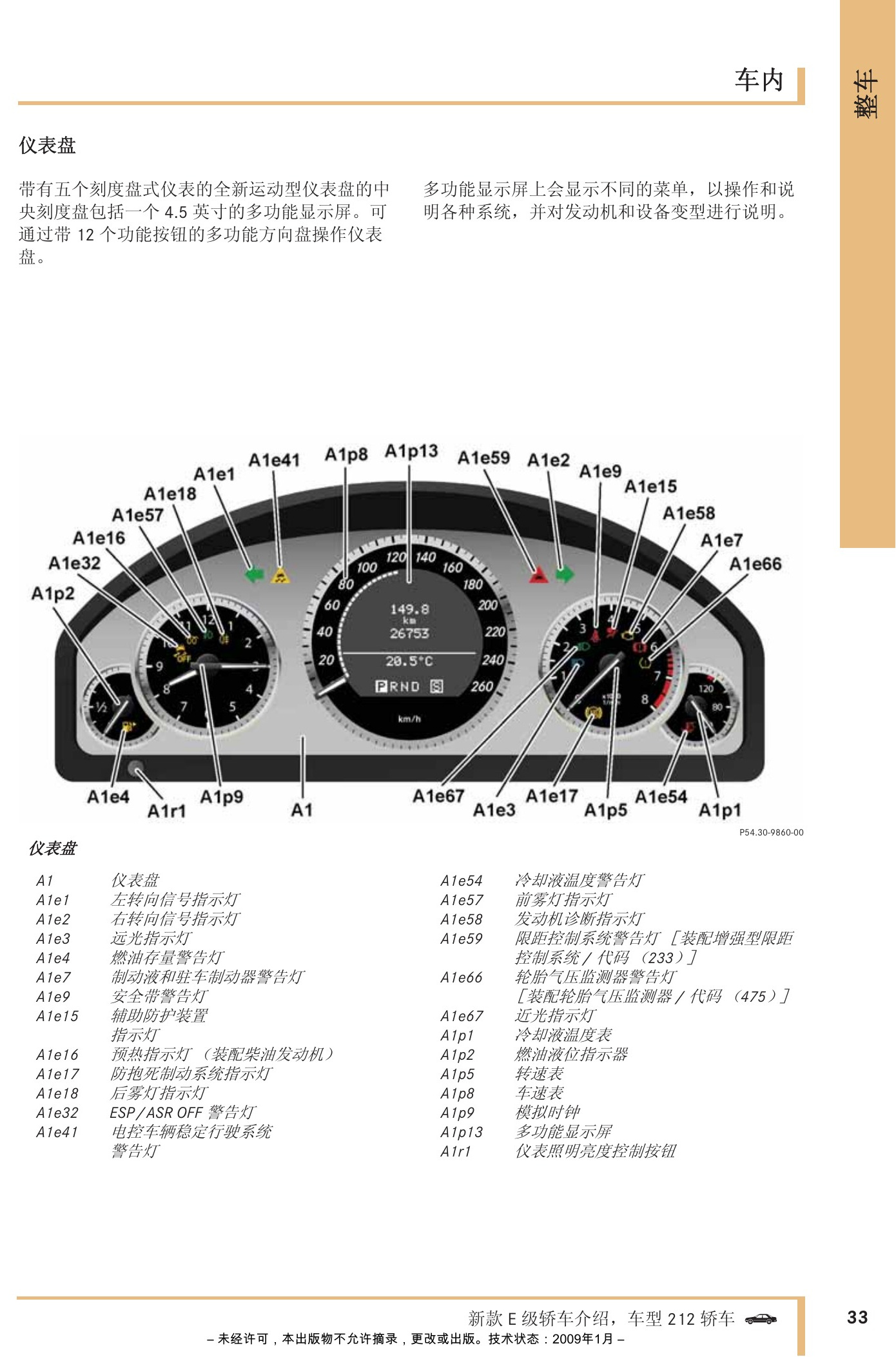

W212 E级轿车维修介绍手册原第33页。
W212 E级轿车维修介绍手册原第34页。
W212 E级轿车维修介绍手册原第35页。

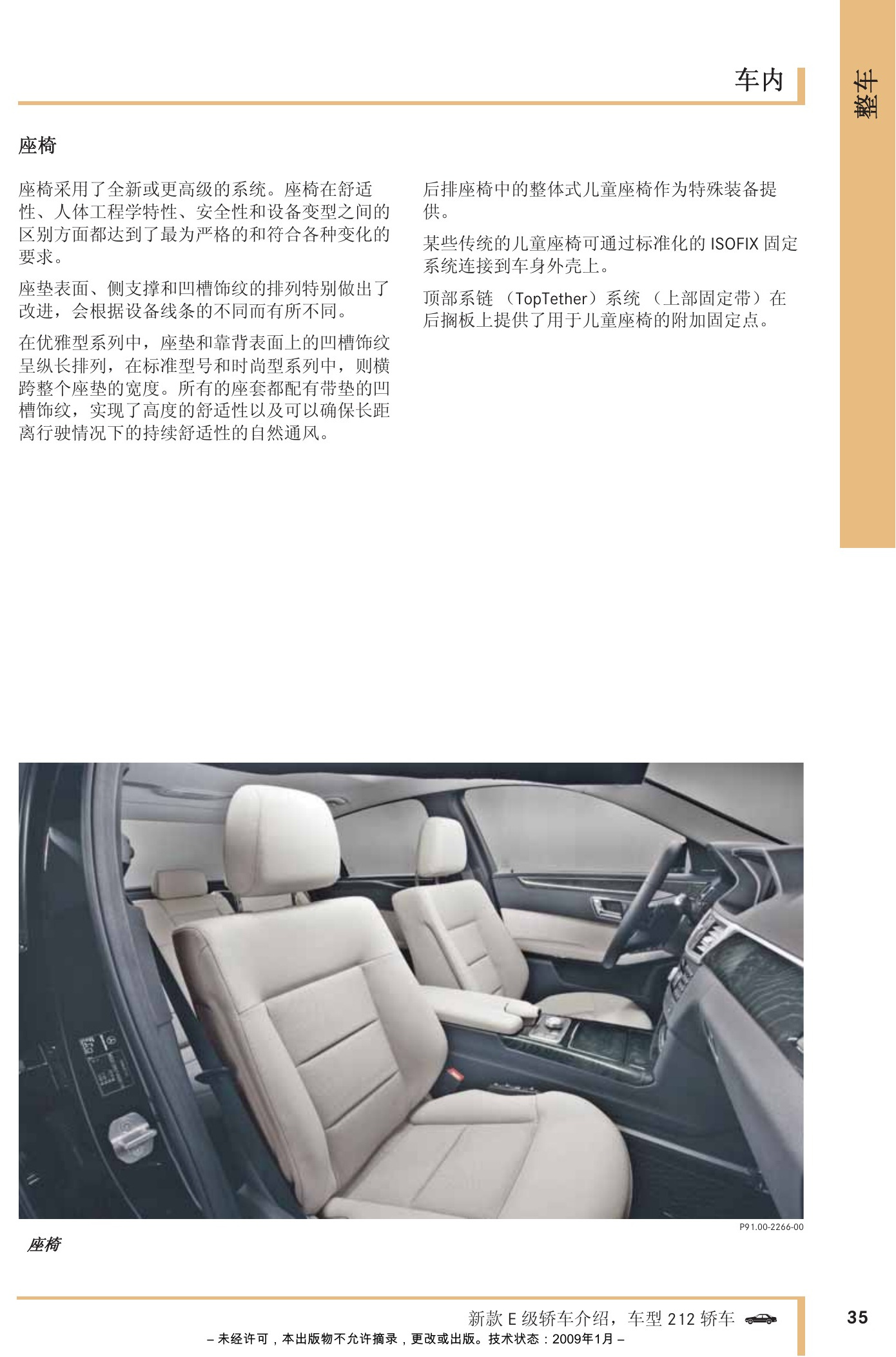

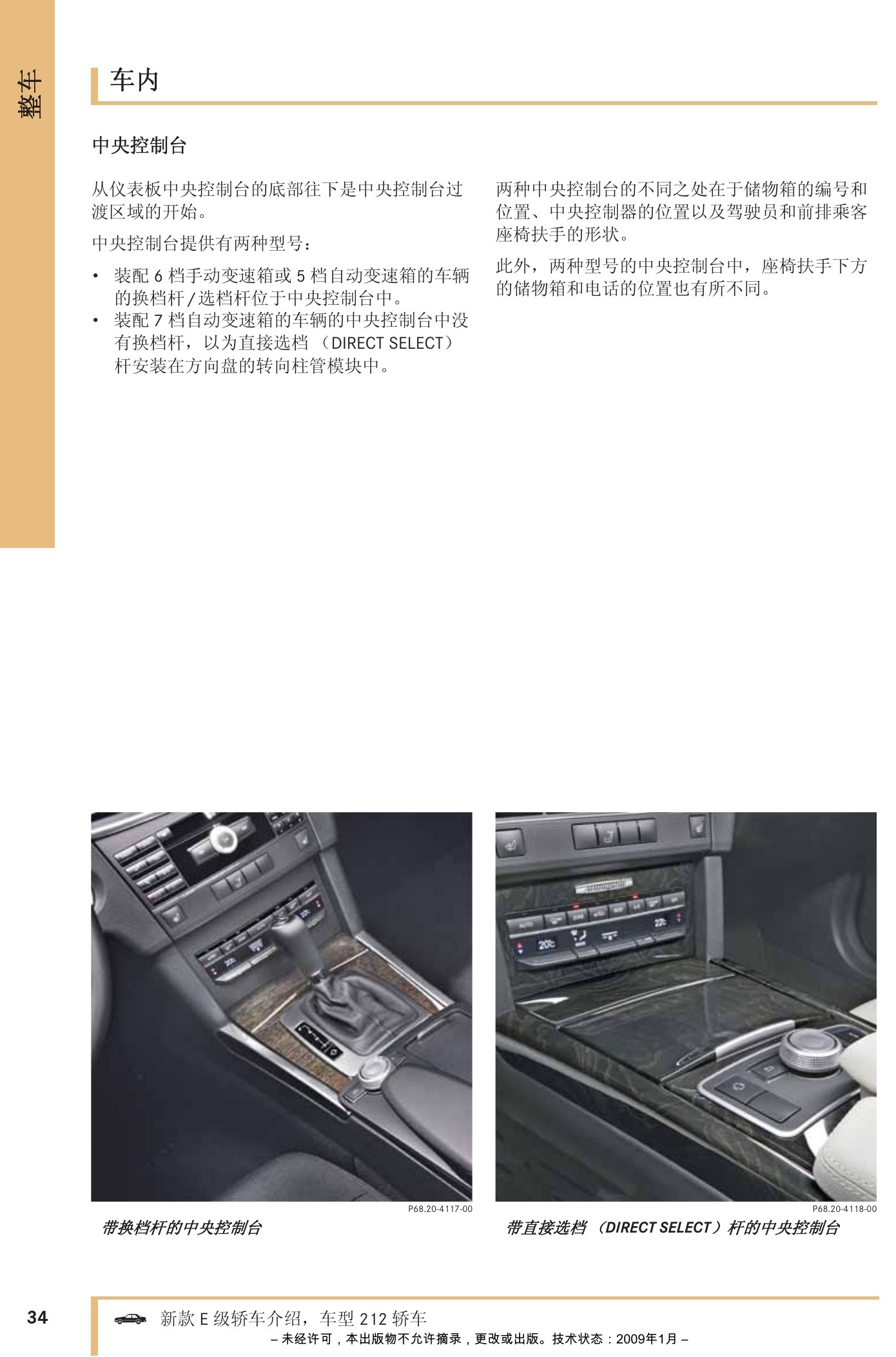

W212 E级轿车维修介绍手册原第36页。

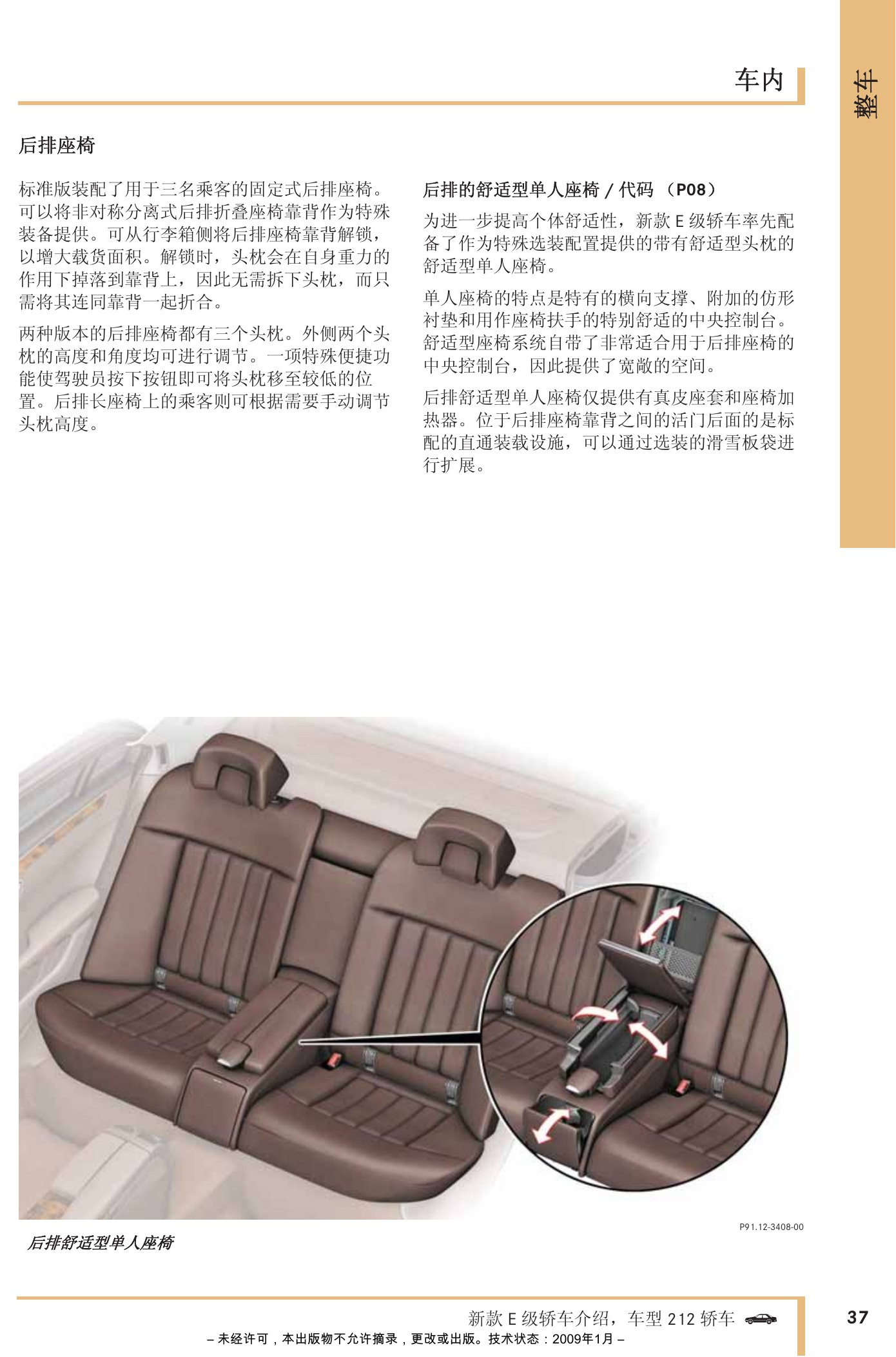

W212 E级轿车维修介绍手册原第37页。

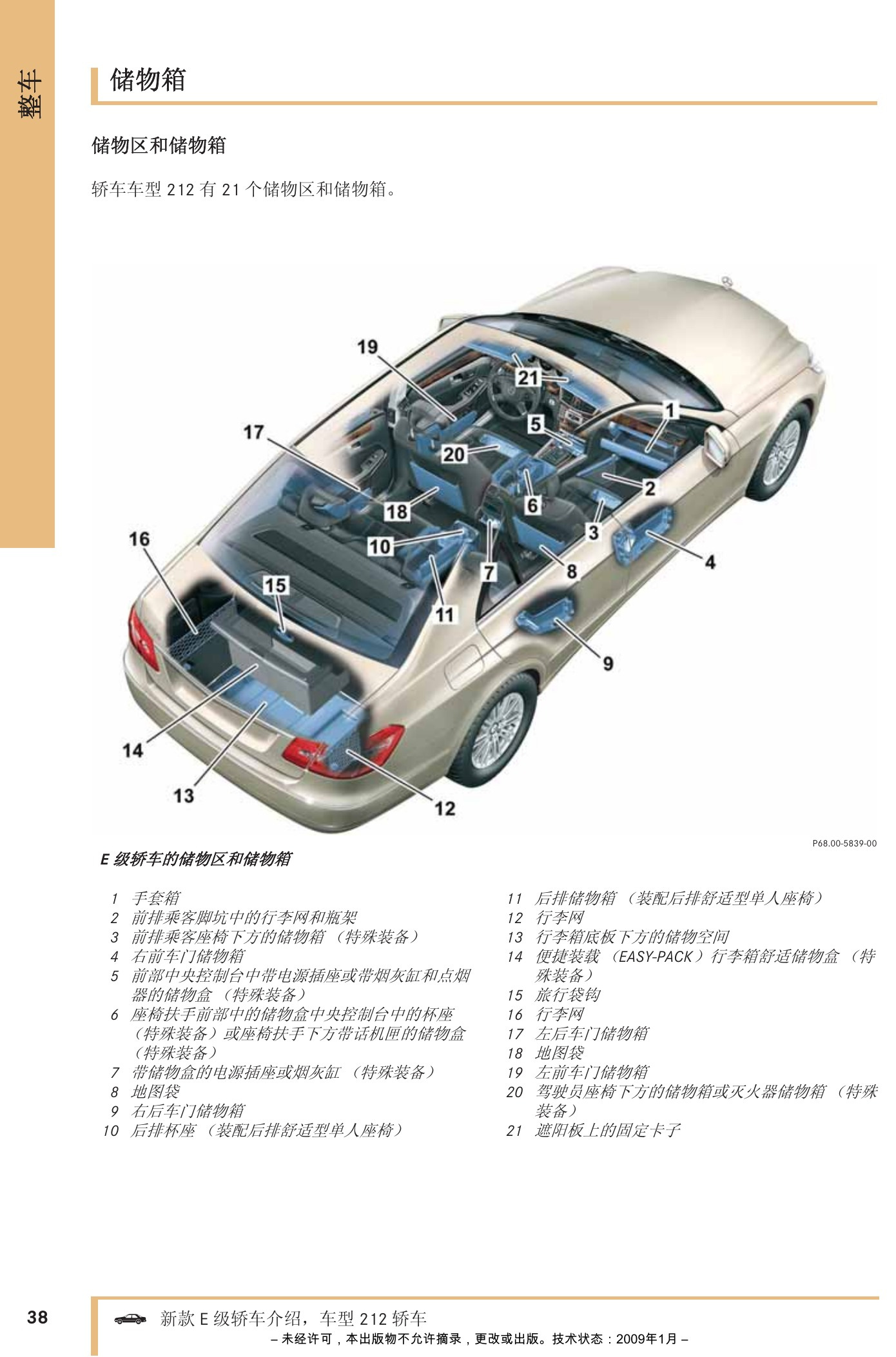

W212 E级轿车维修介绍手册原第38页。

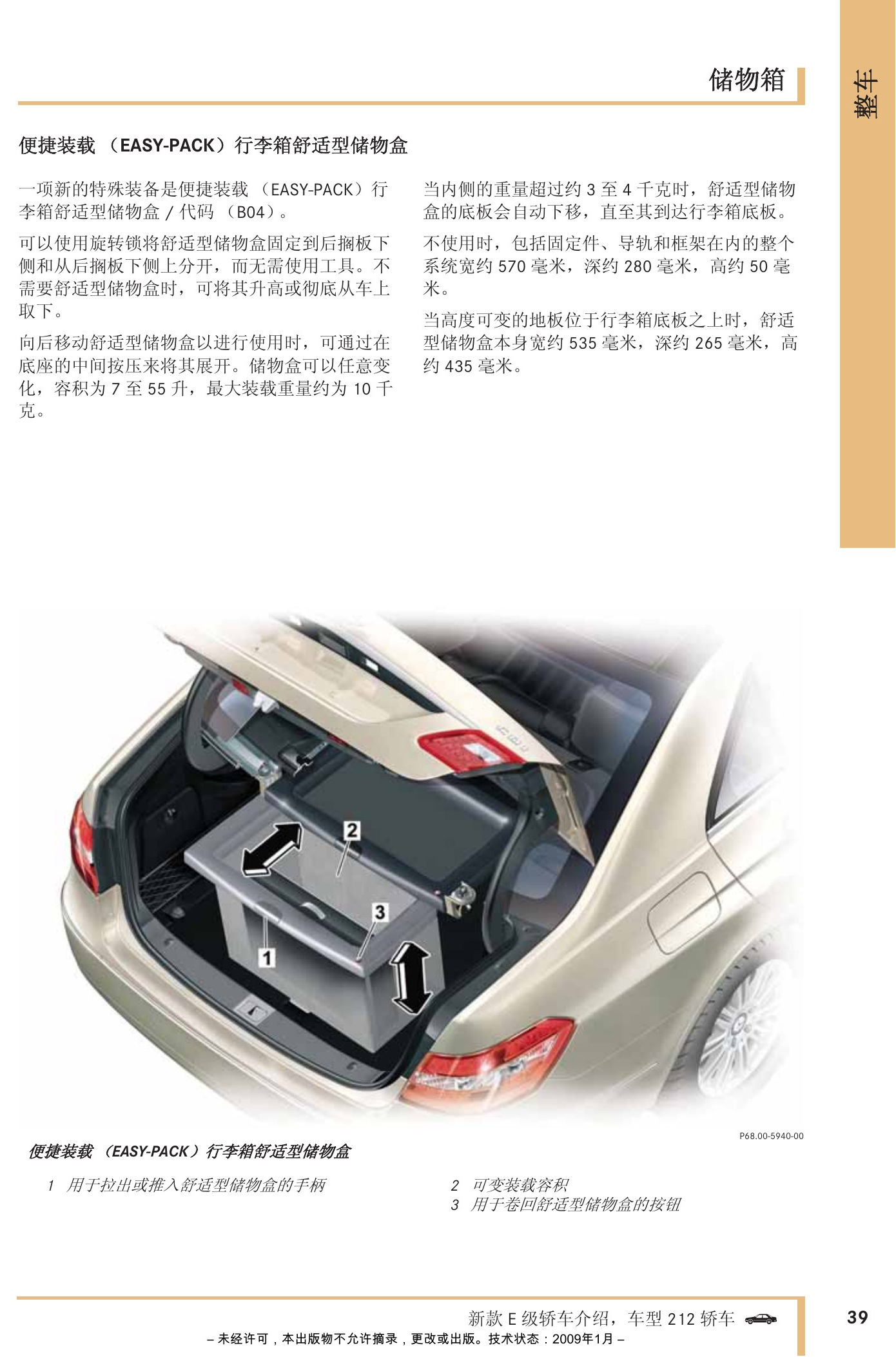

W212 E级轿车维修介绍手册原第39页。

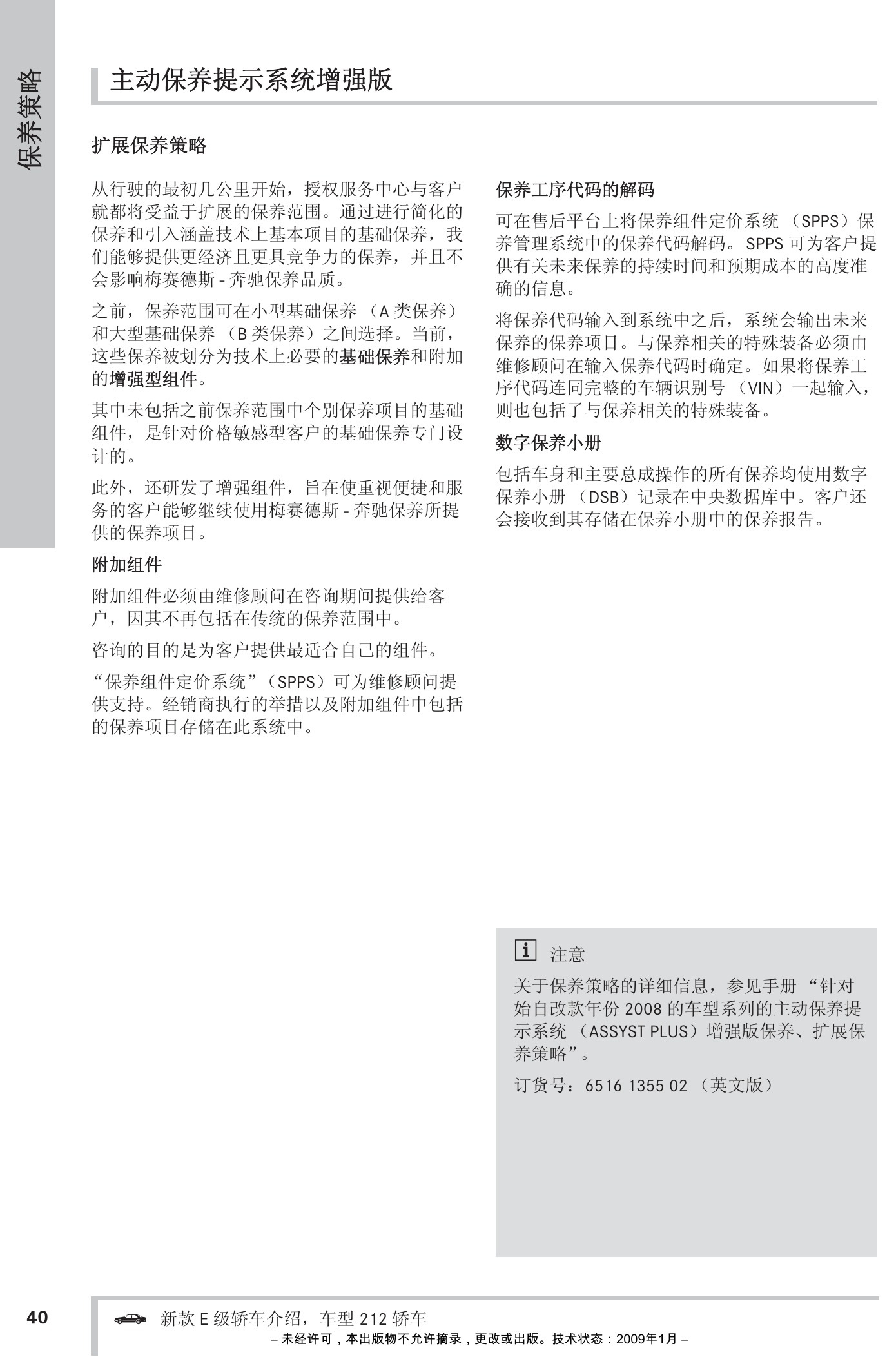

W212 E级轿车维修介绍手册原第40页。
W212 E级轿车维修介绍手册原第41页。

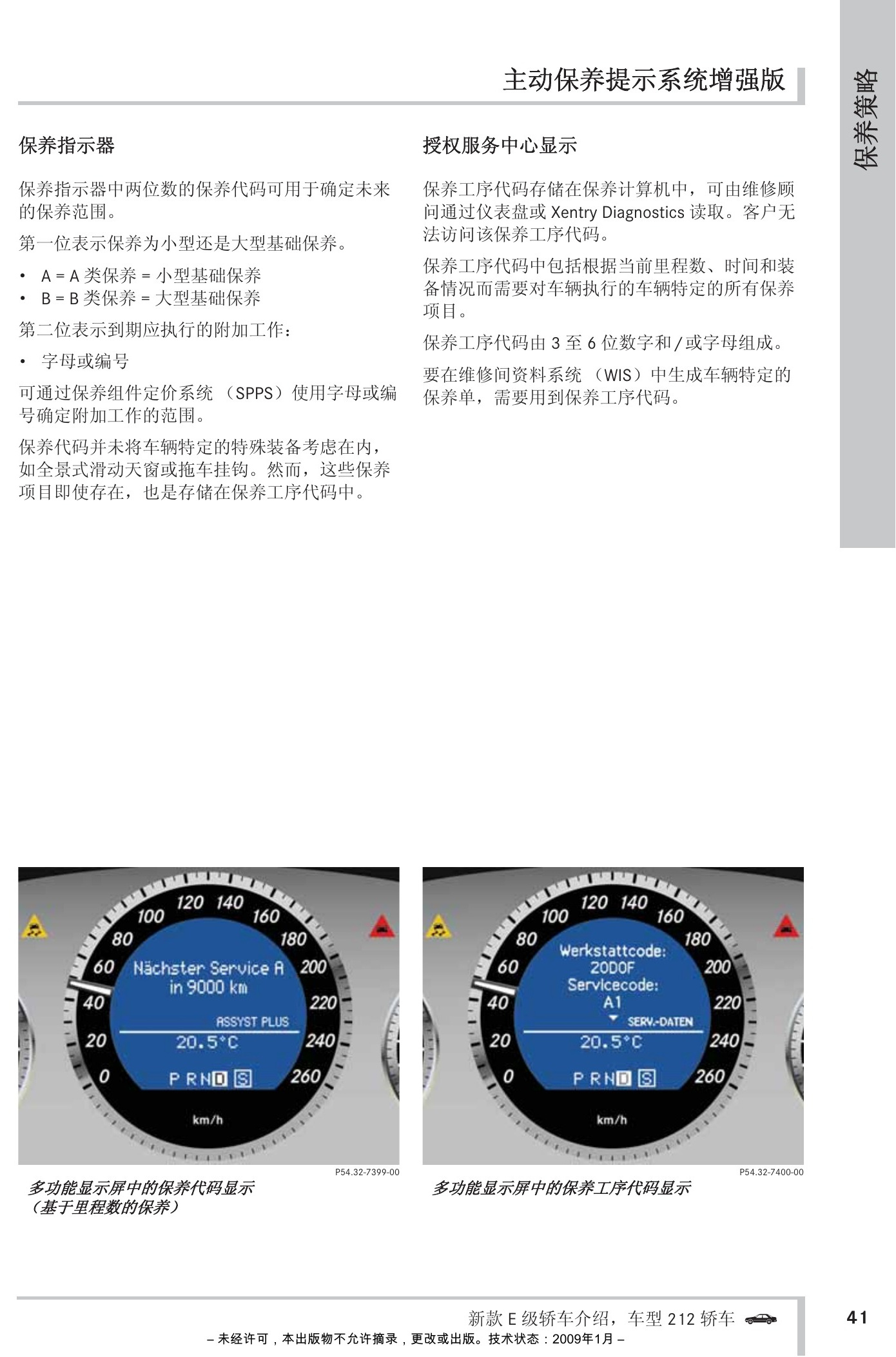

W212 E级轿车维修介绍手册原第42页。

四、发动机、排气、燃油与7G-TRONIC

驱动部分覆盖OM651、OM642、M272/M273发动机，排气与燃油系统以及7G-TRONIC自动变速箱。具体发动机配置需按车型代码确认。

W212 E级轿车维修介绍手册原第43页。

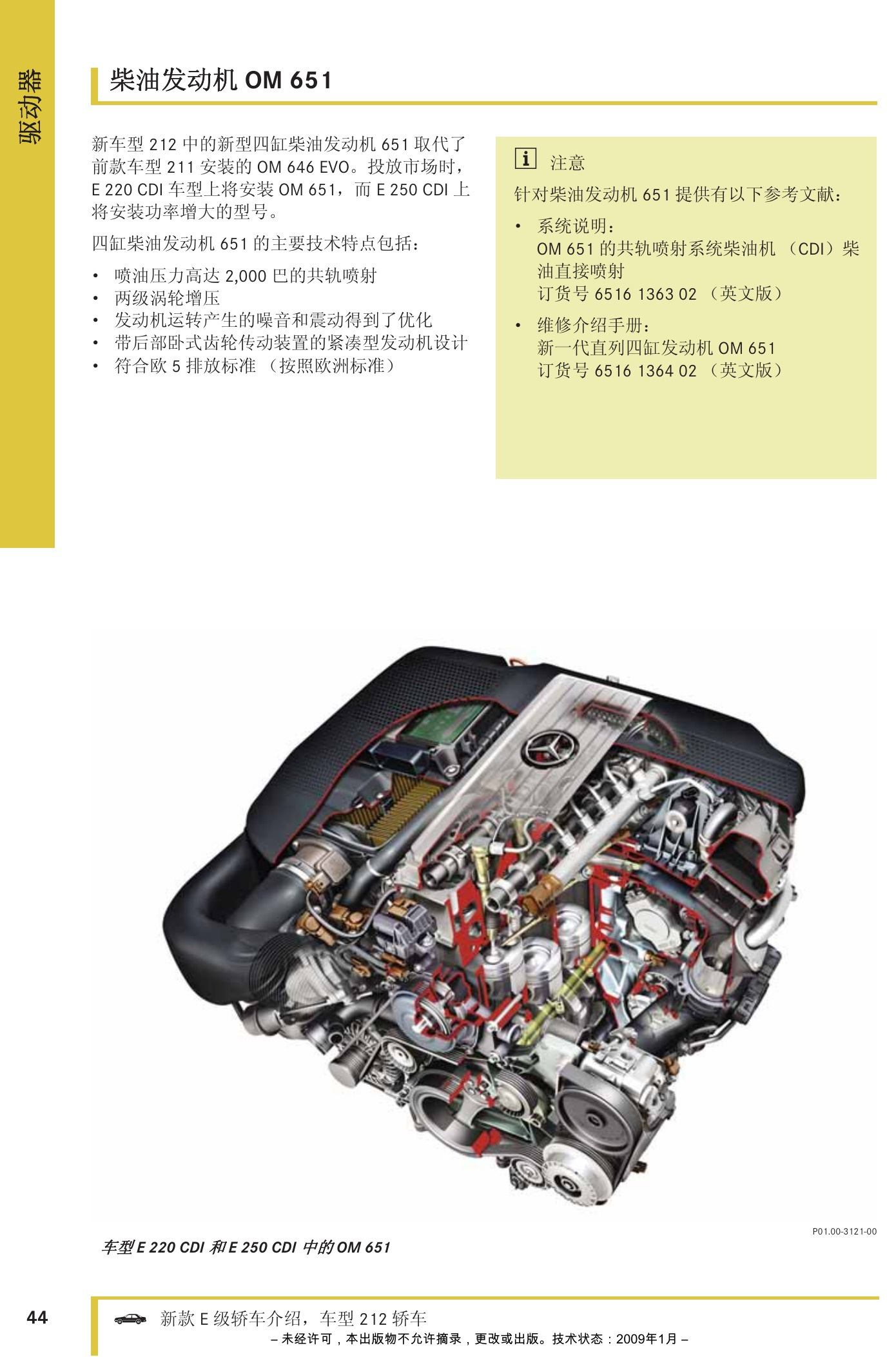

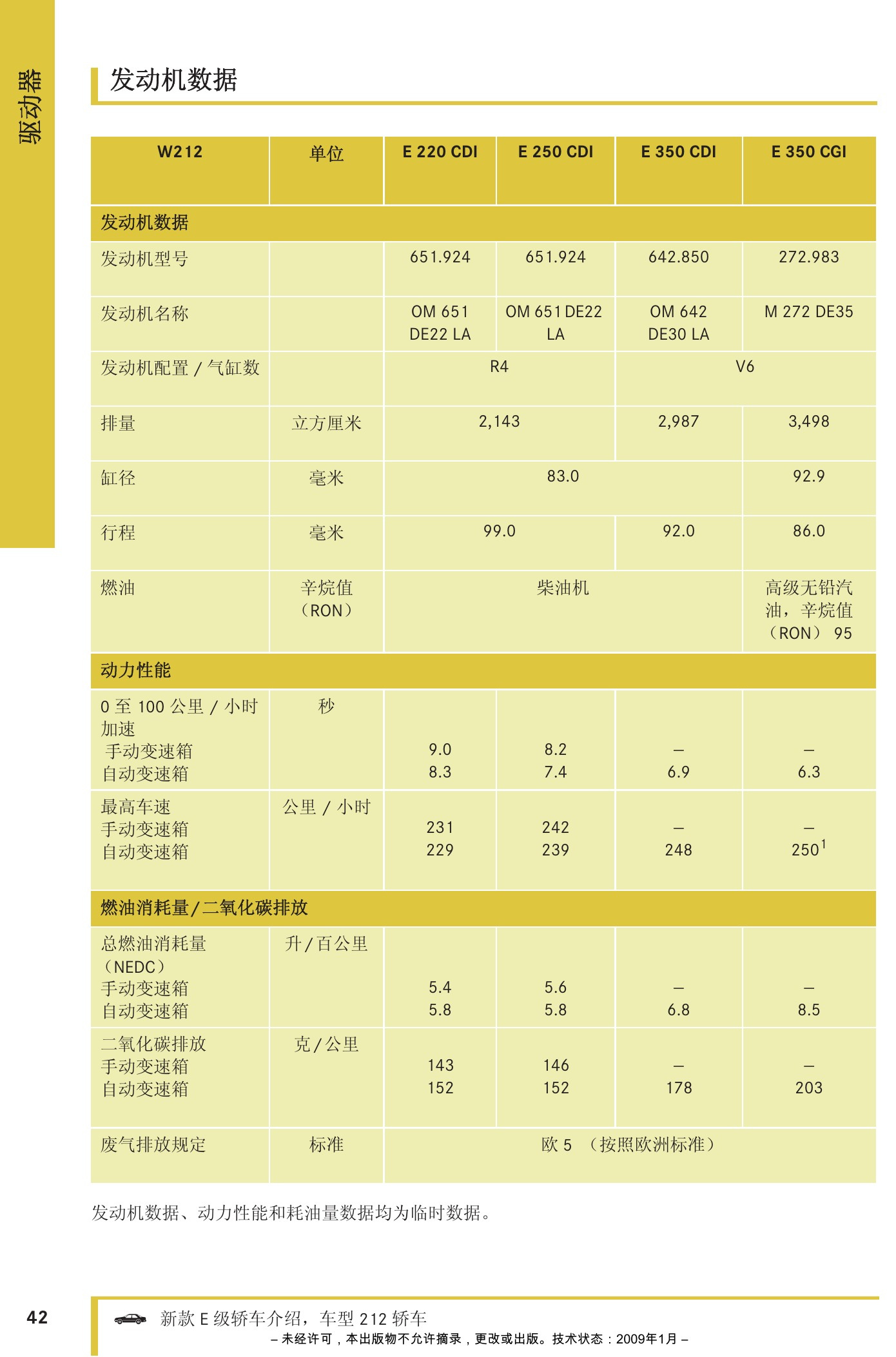

W212 E级轿车维修介绍手册原第44页。
W212 E级轿车维修介绍手册原第45页。

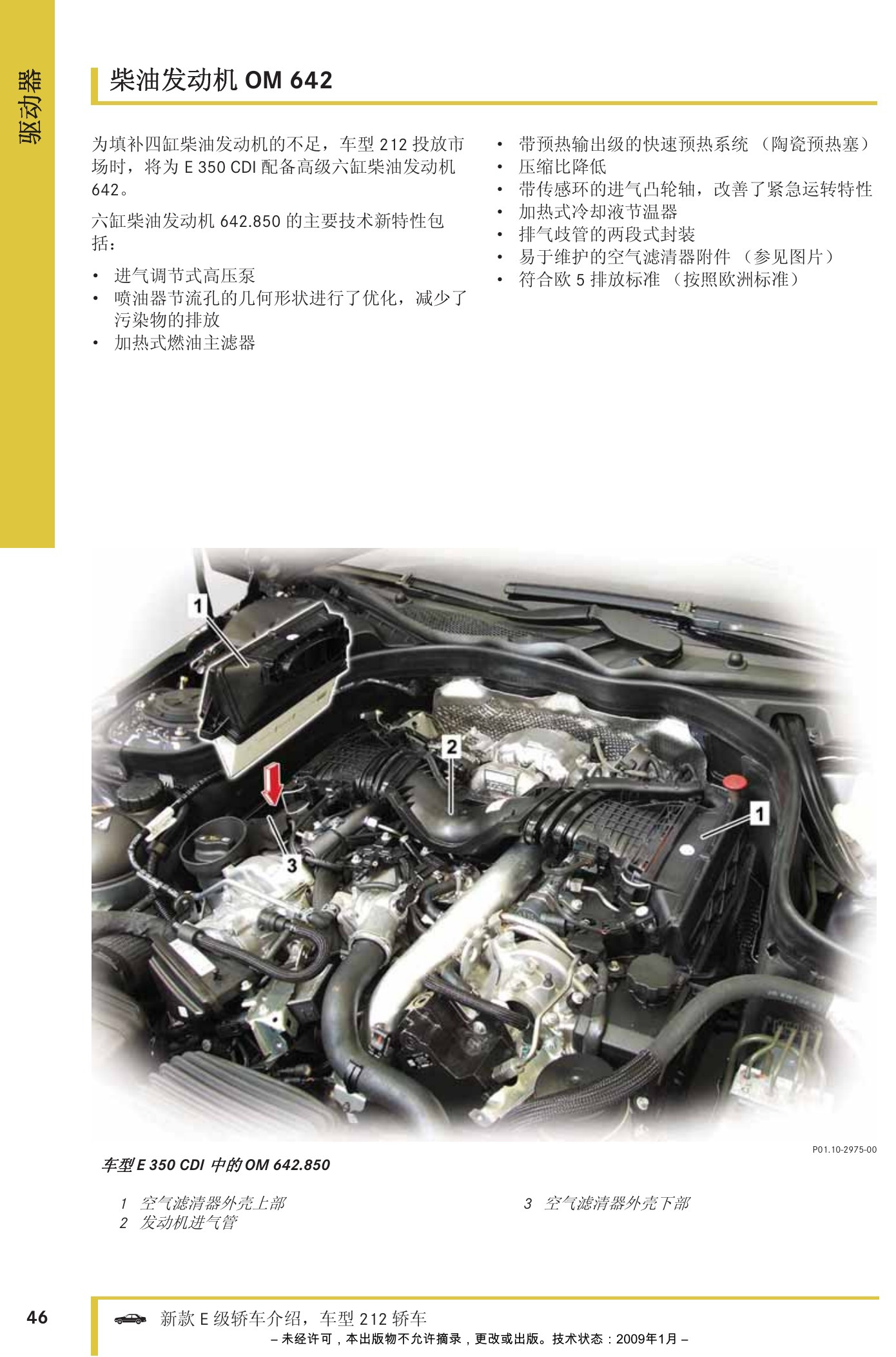

W212 E级轿车维修介绍手册原第46页。

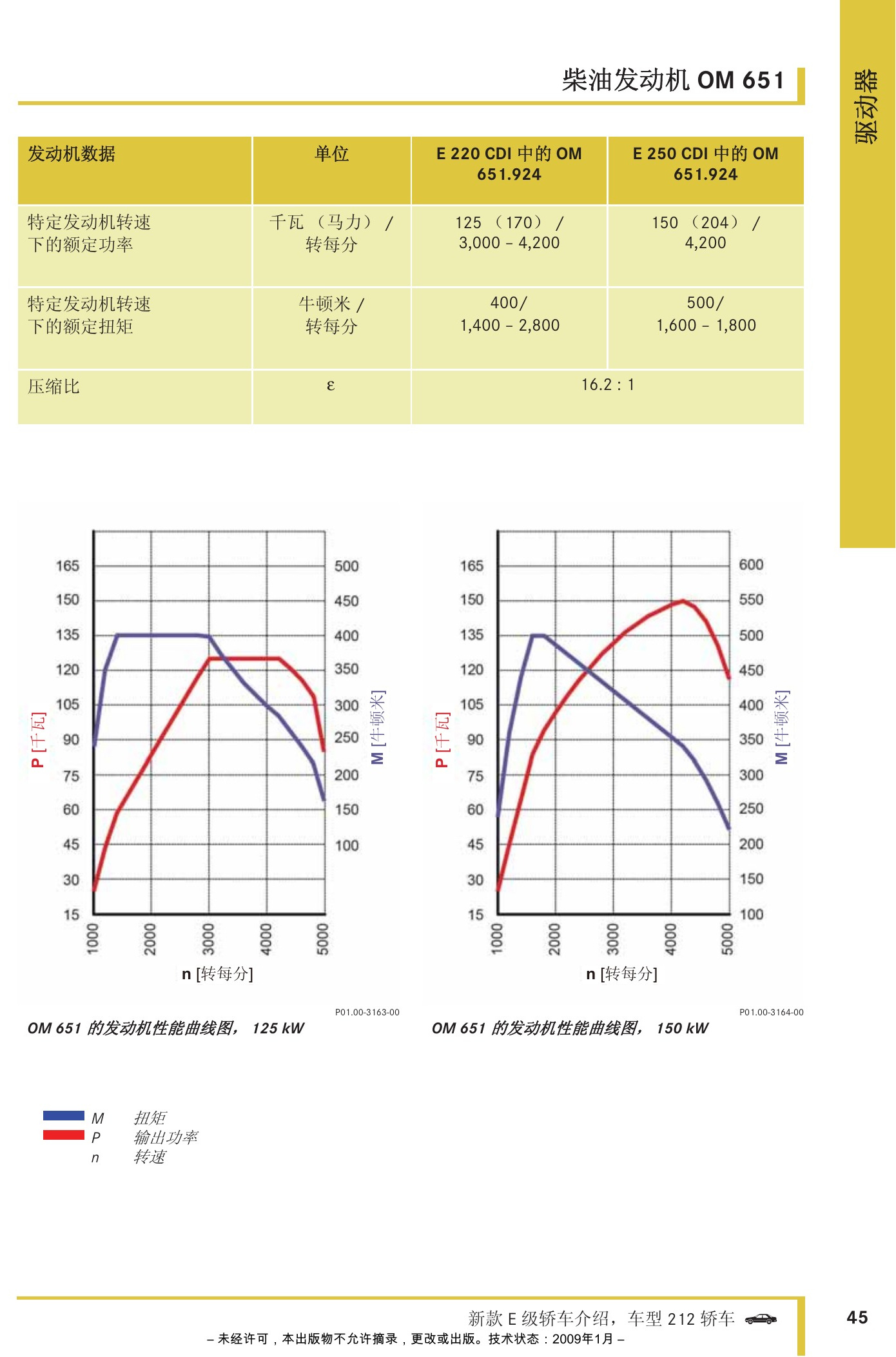

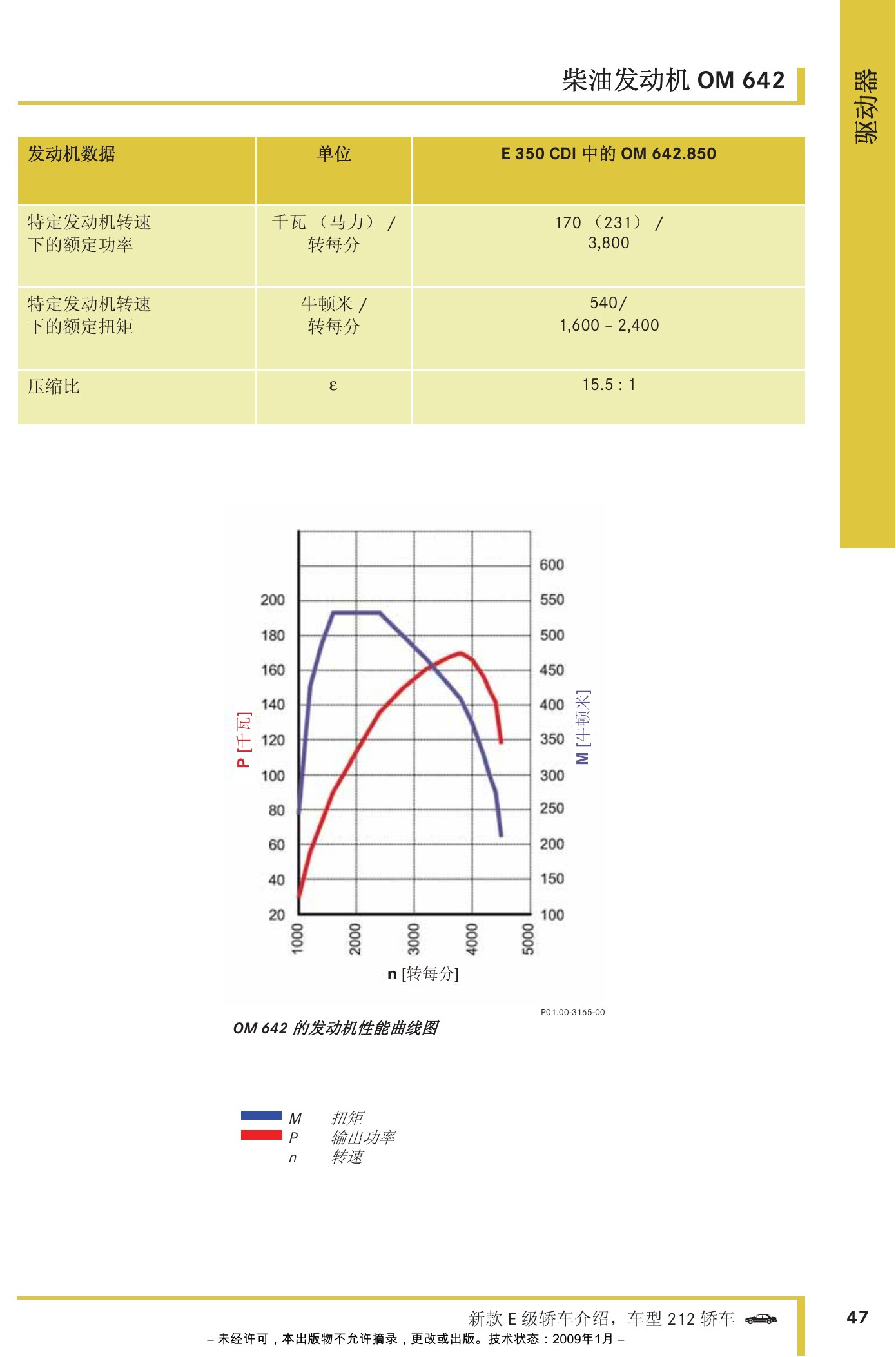

W212 E级轿车维修介绍手册原第47页。
W212 E级轿车维修介绍手册原第48页。
W212 E级轿车维修介绍手册原第49页。

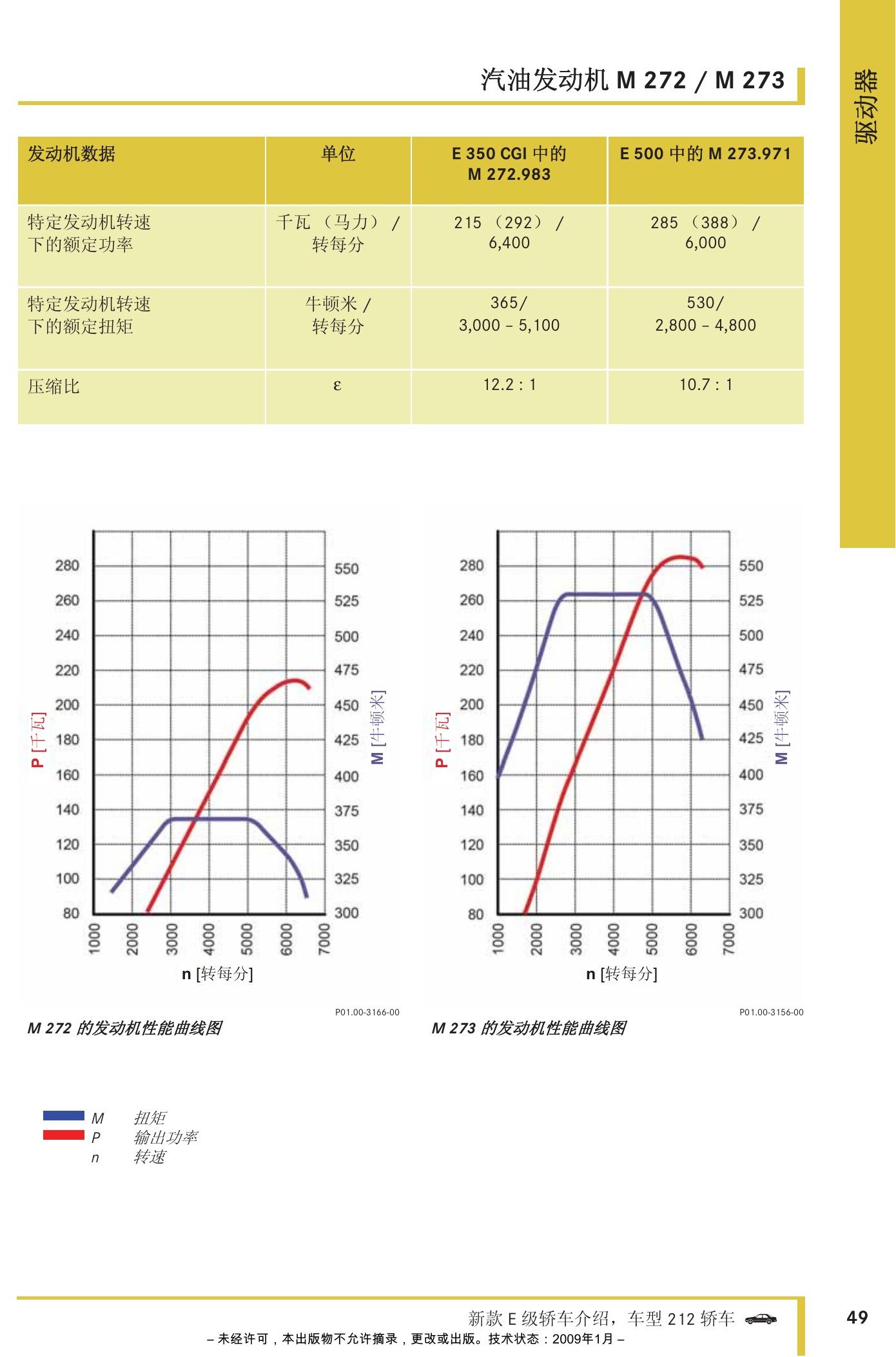

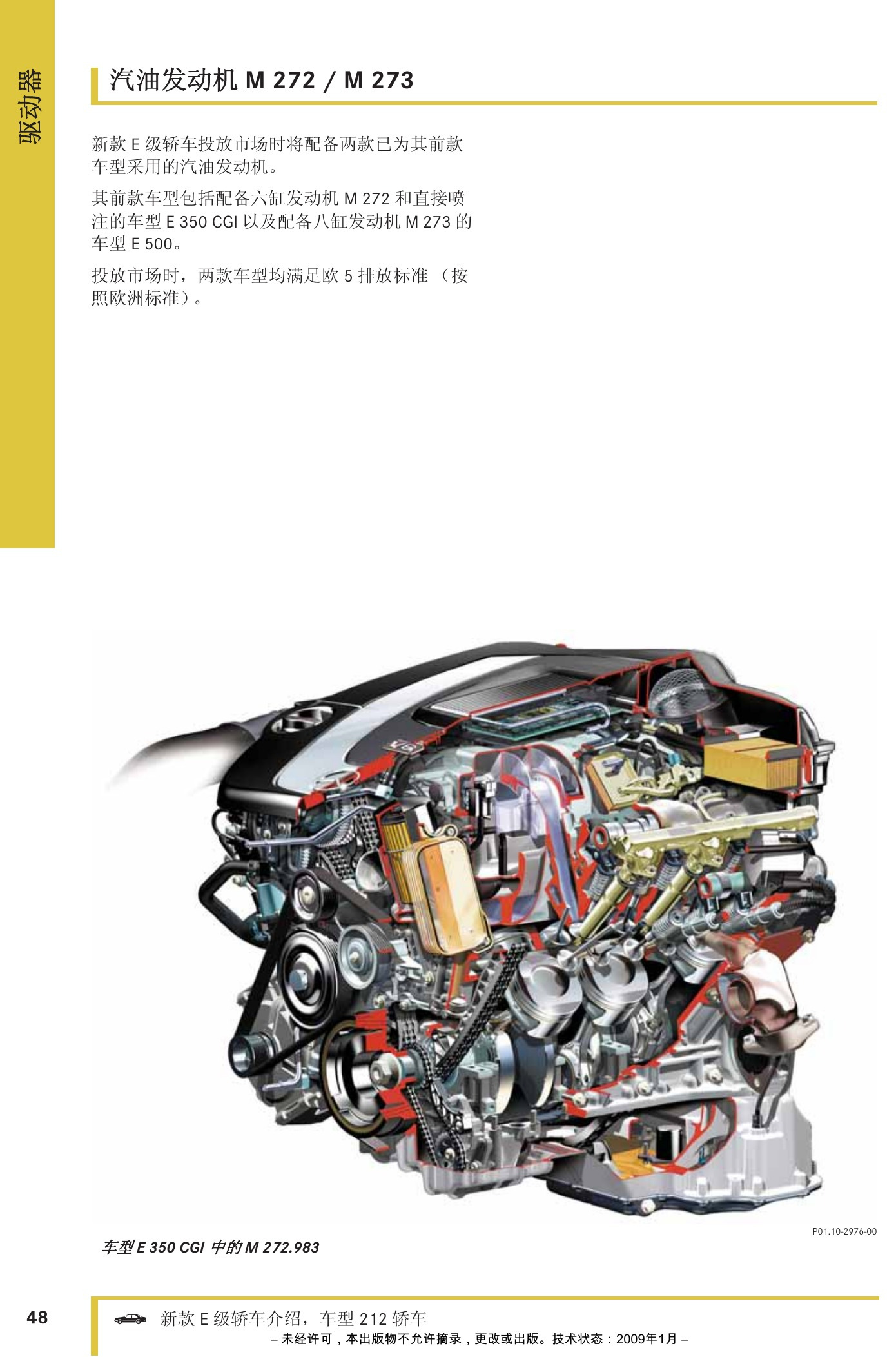

W212 E级轿车维修介绍手册原第50页。

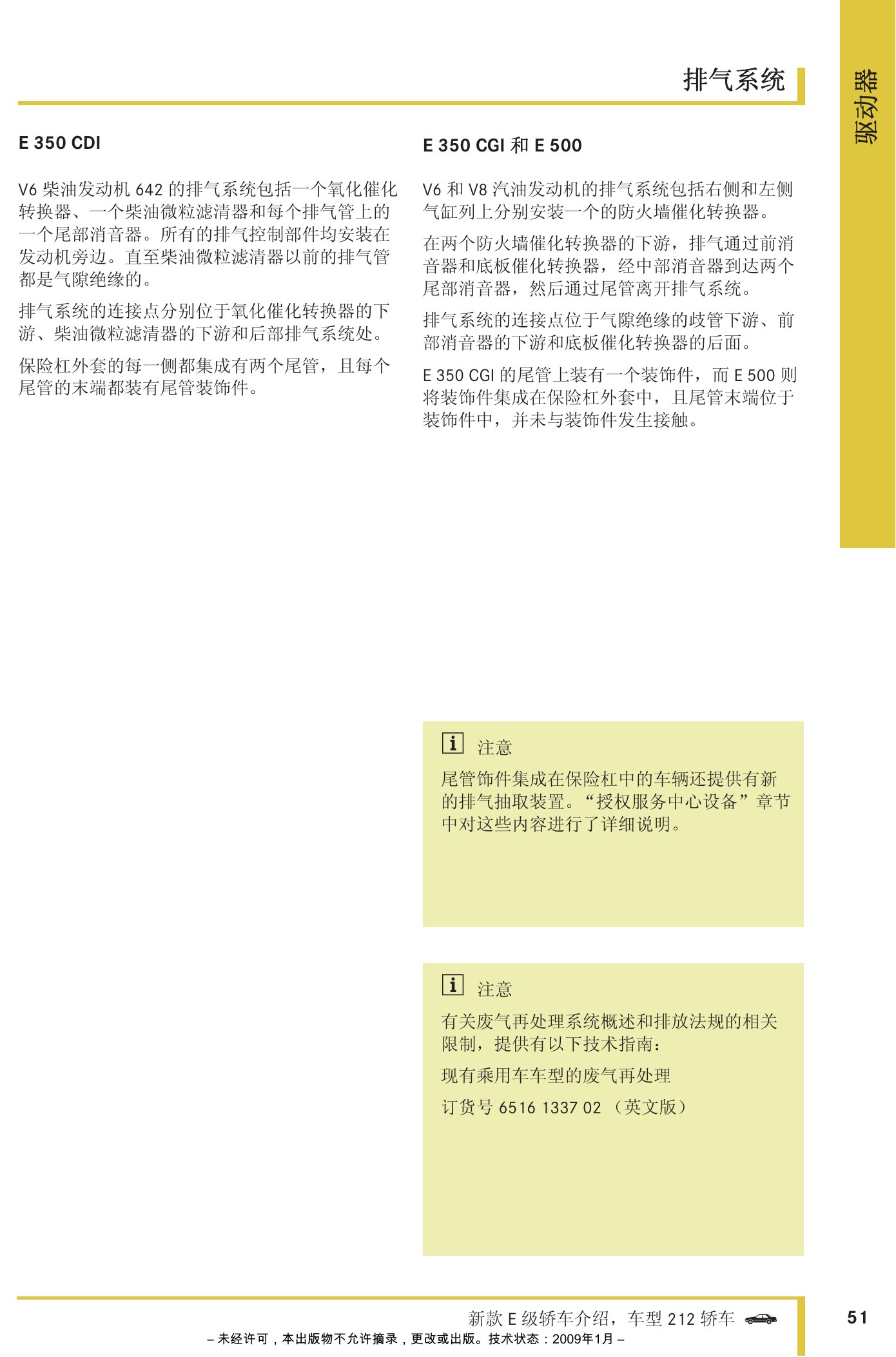

W212 E级轿车维修介绍手册原第51页。

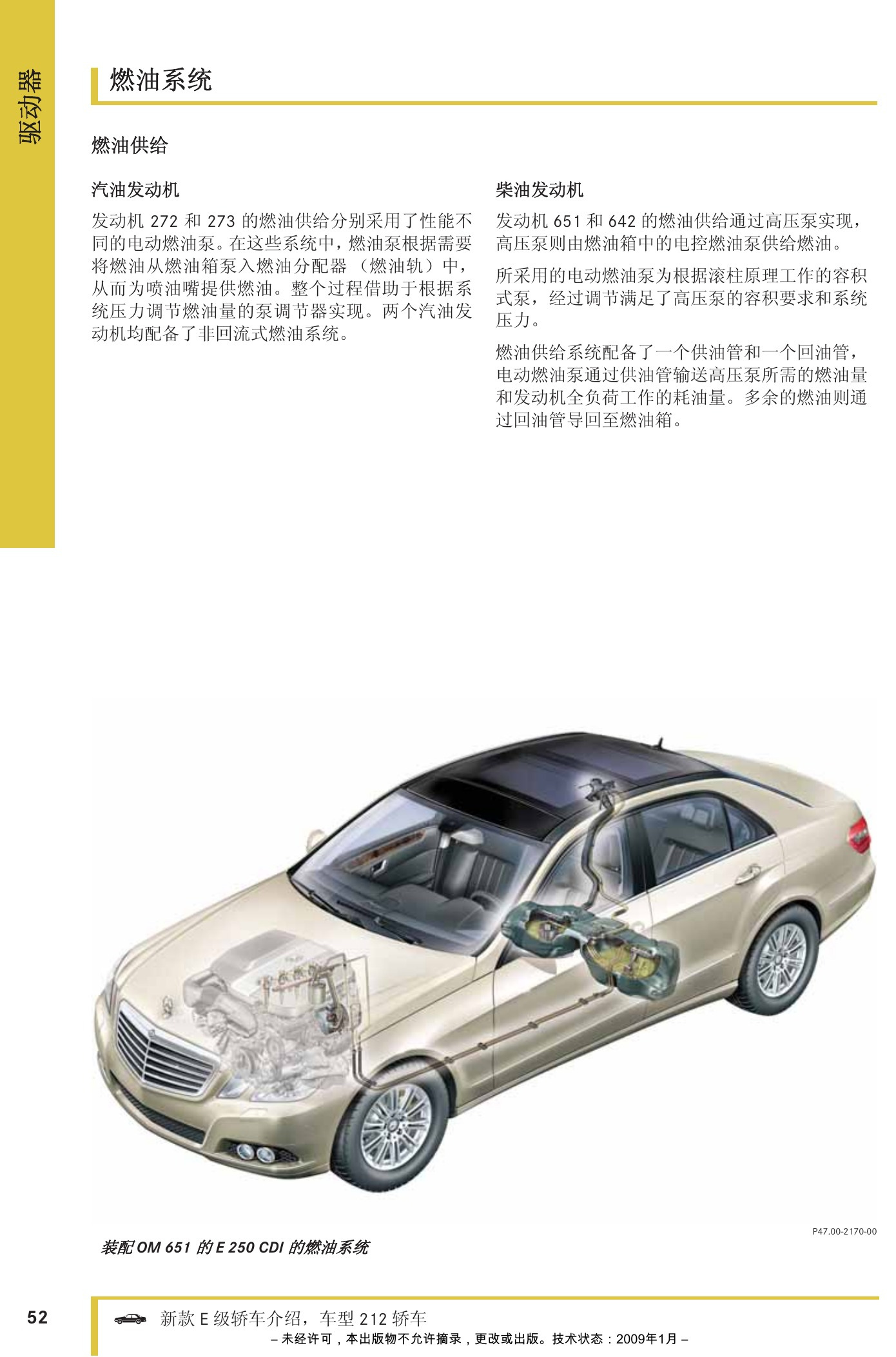

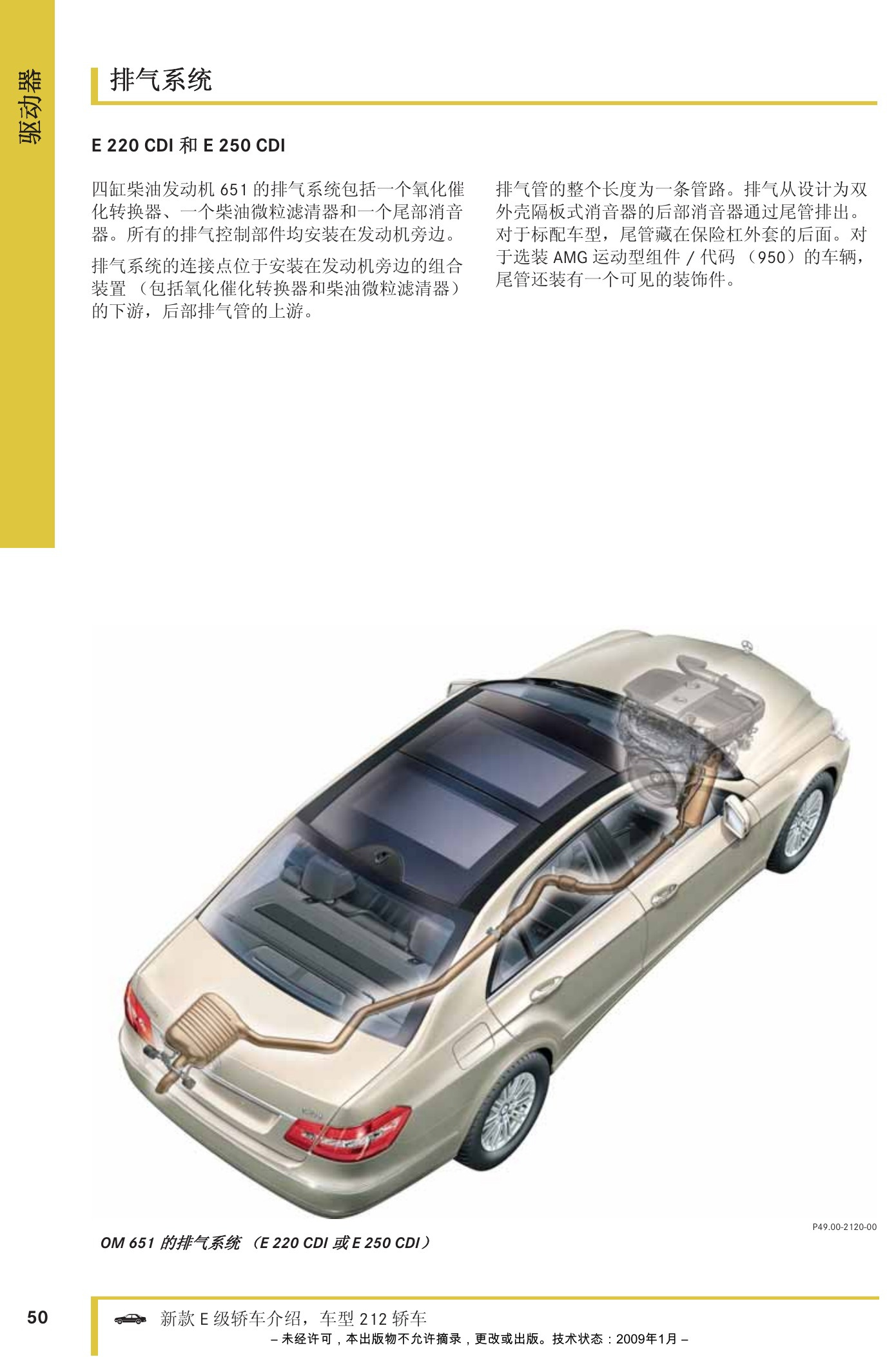

W212 E级轿车维修介绍手册原第52页。

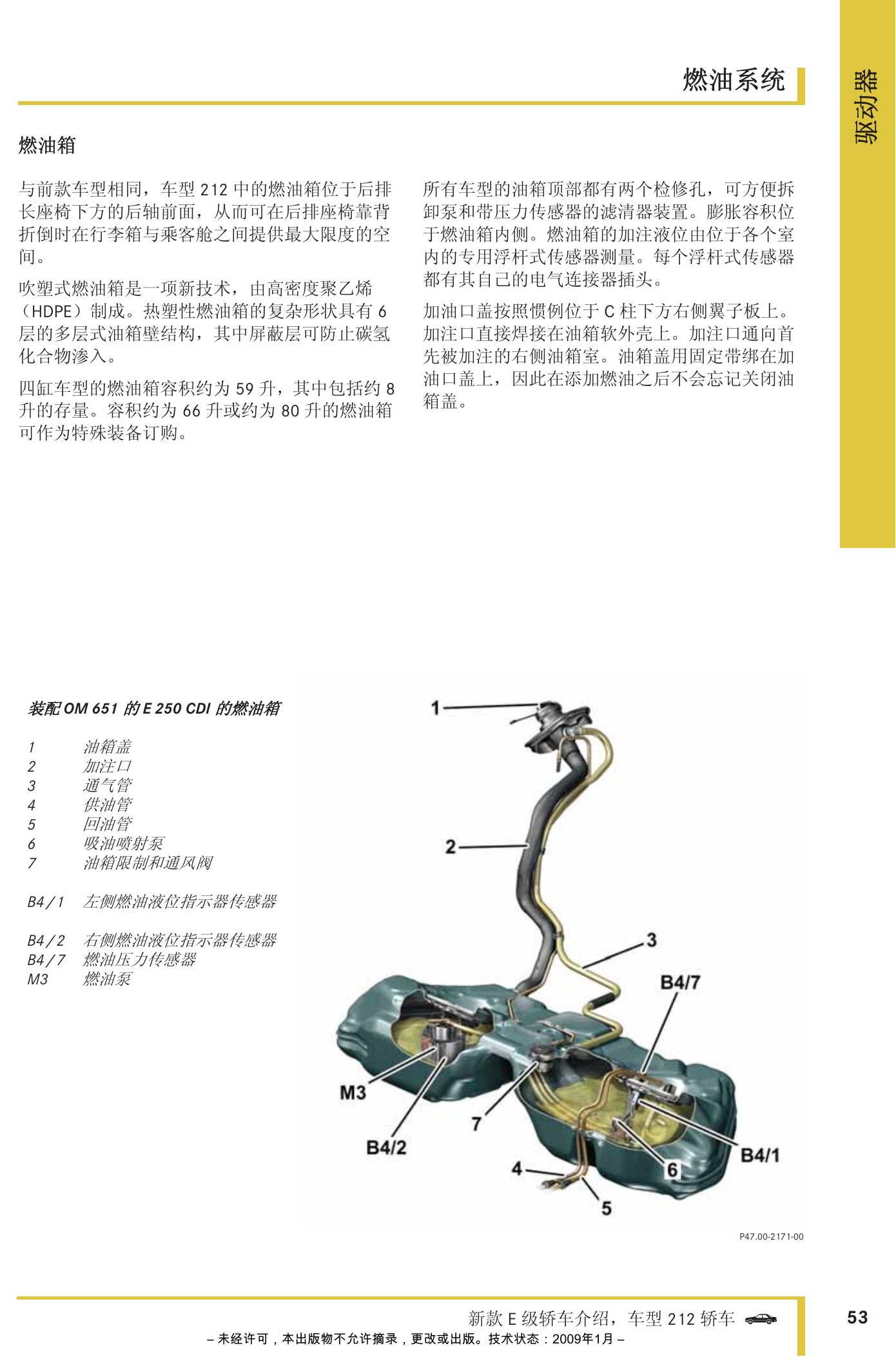

W212 E级轿车维修介绍手册原第53页。
W212 E级轿车维修介绍手册原第54页。

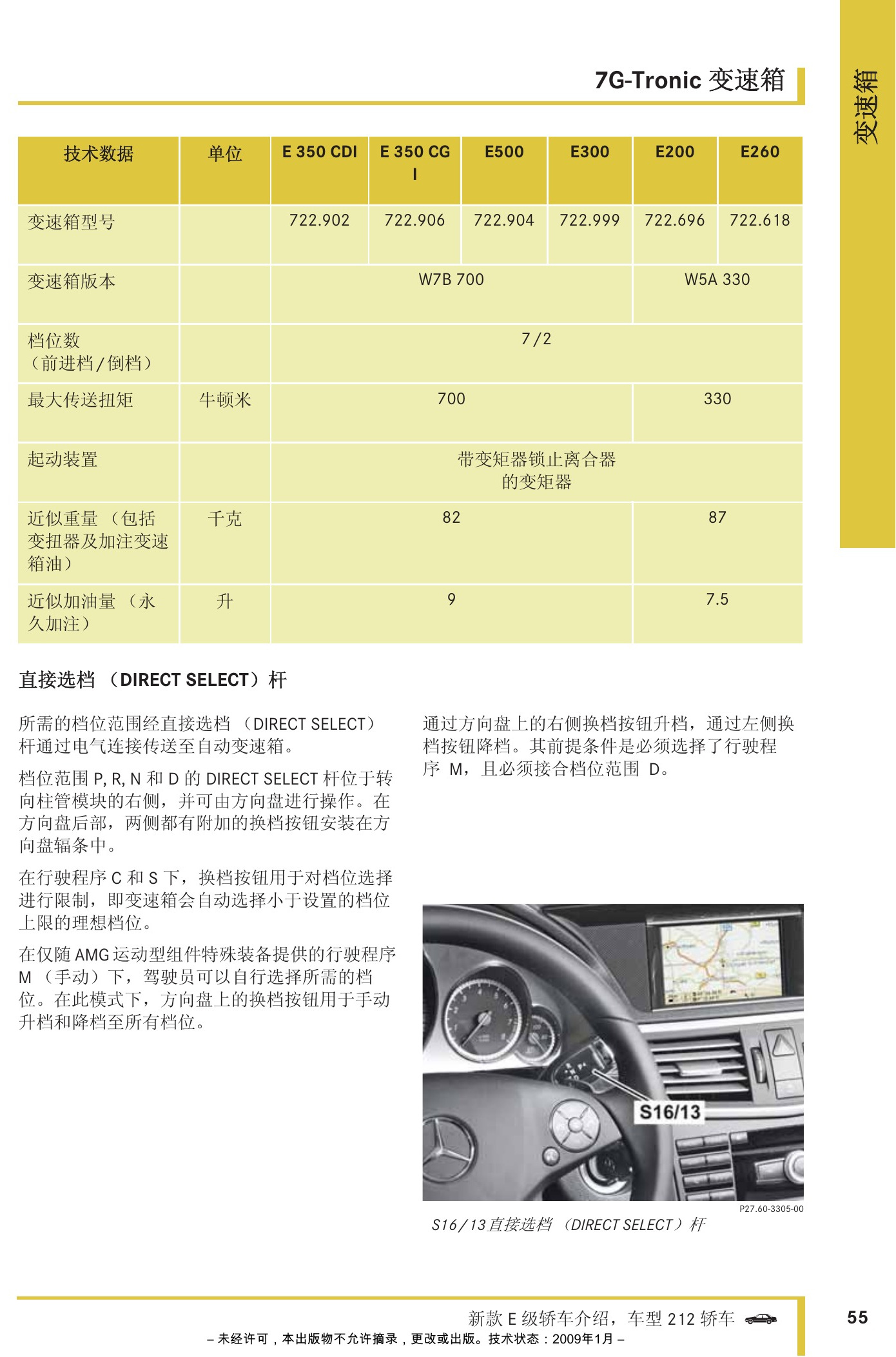

W212 E级轿车维修介绍手册原第55页。

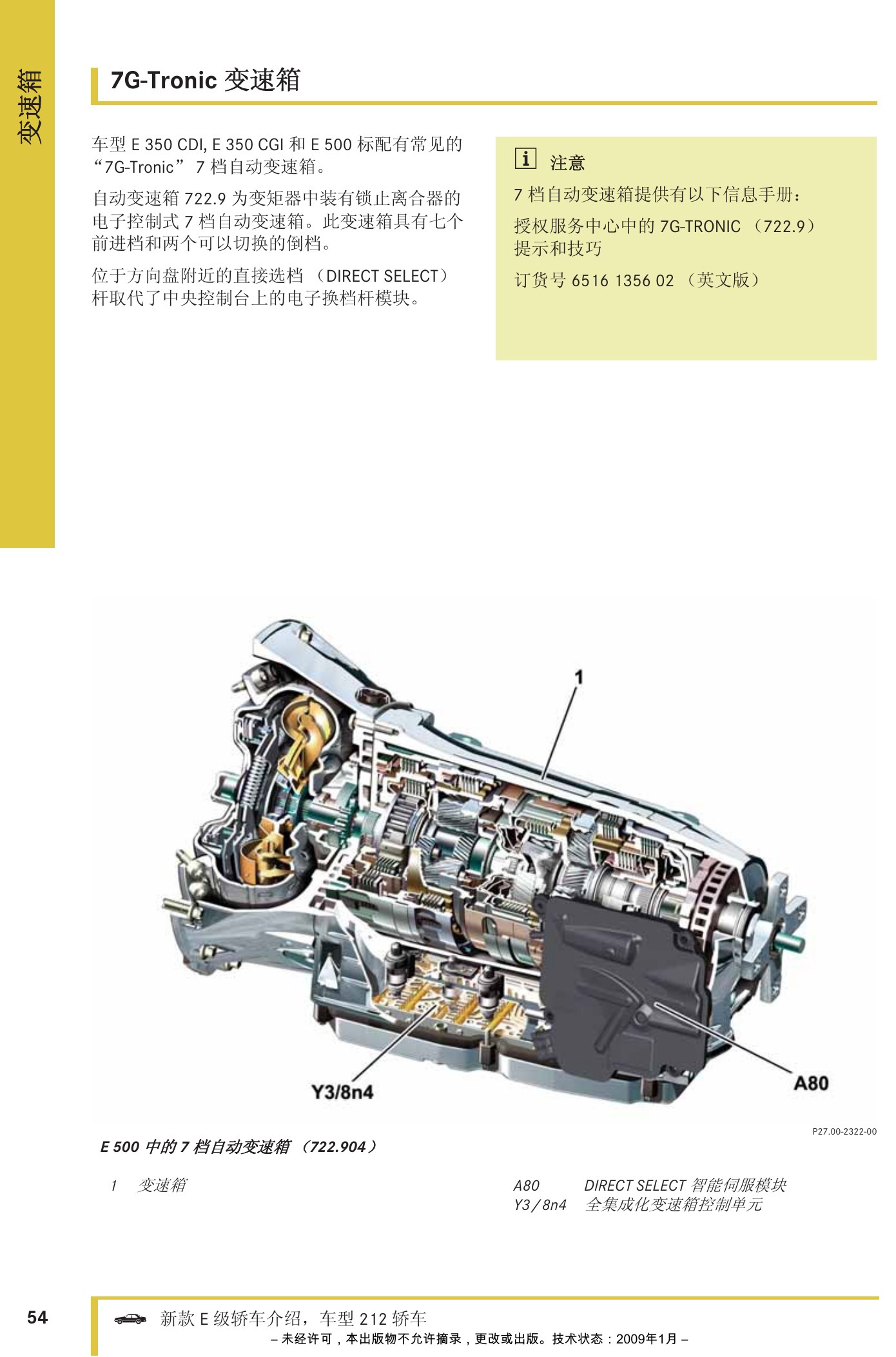

W212 E级轿车维修介绍手册原第56页。

五、转向、车轴、悬架、制动与轮胎

底盘章节按转向、前后车轴、悬架、制动、底盘技术数据和车轮轮胎展开，保留结构图、部件位置和参数页。

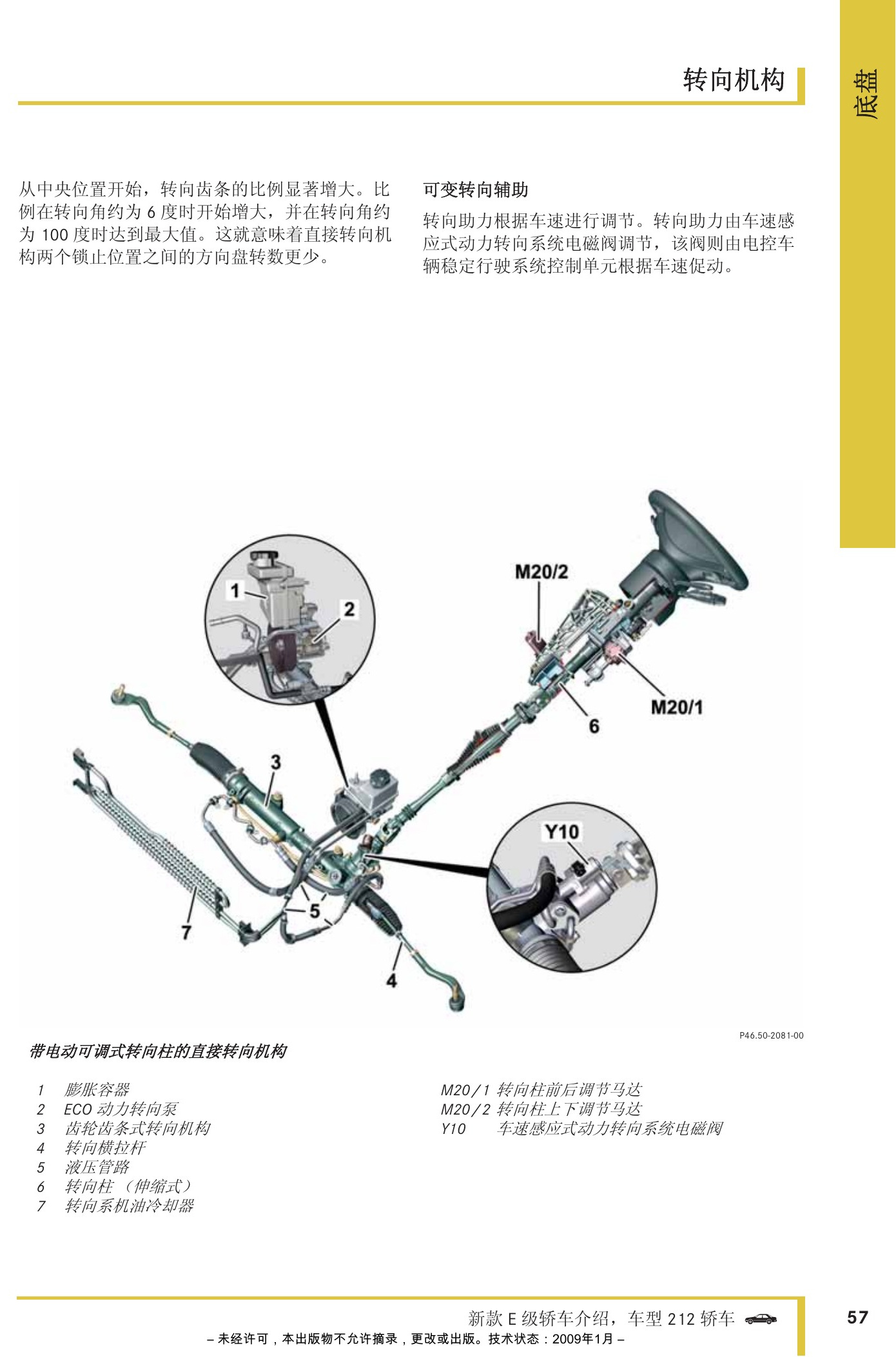

W212 E级轿车维修介绍手册原第57页。

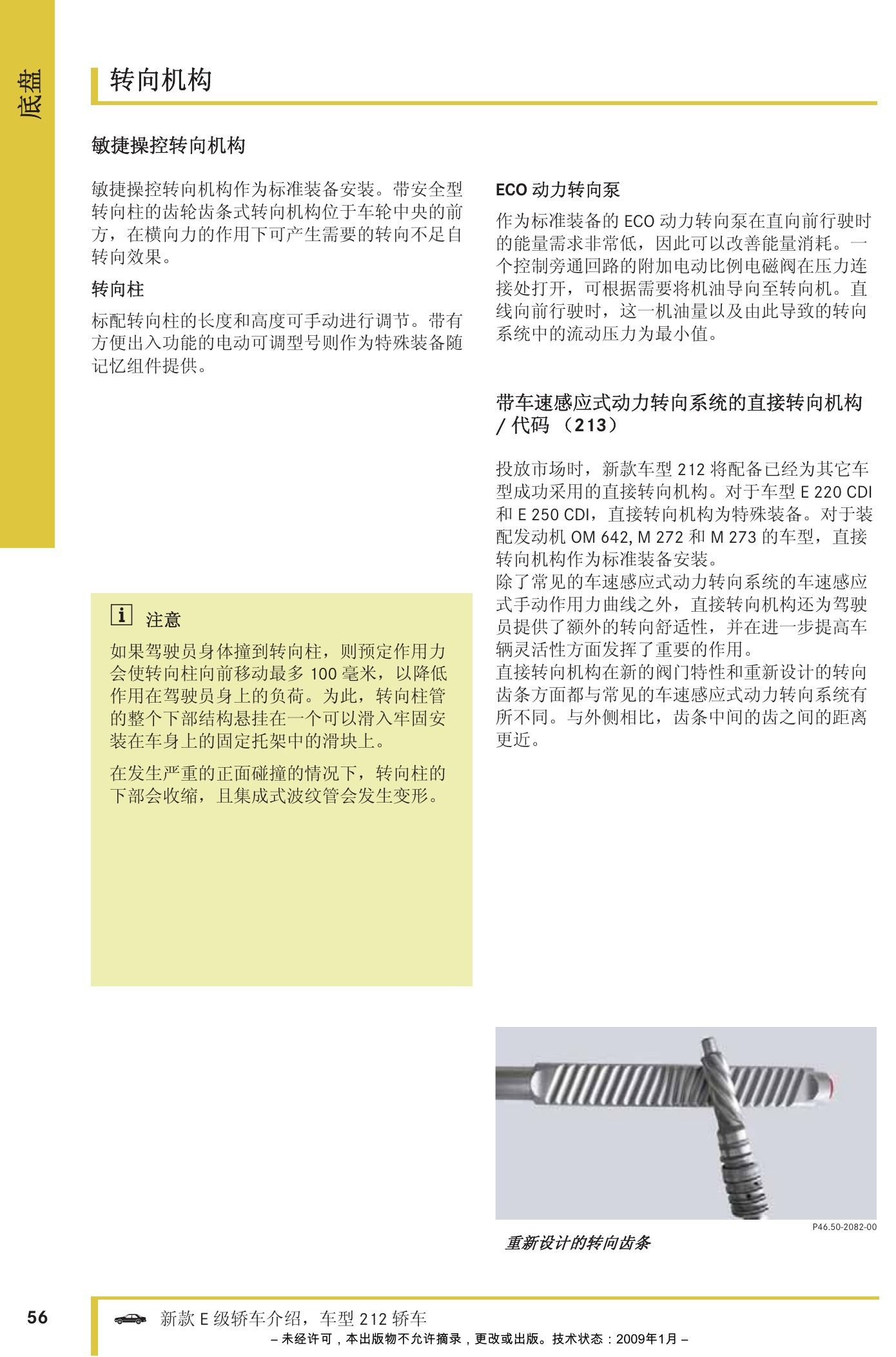

W212 E级轿车维修介绍手册原第58页。

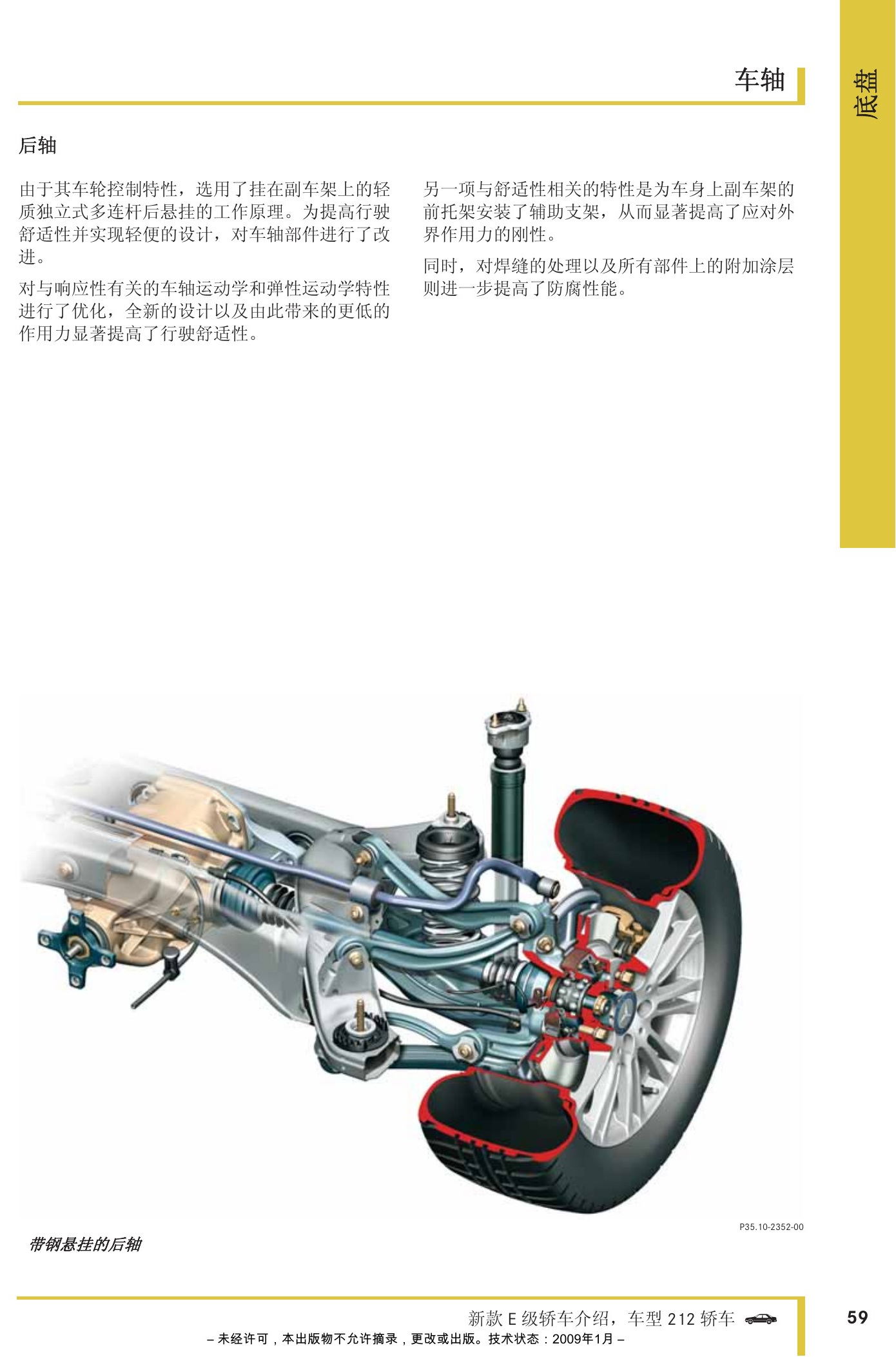

W212 E级轿车维修介绍手册原第59页。

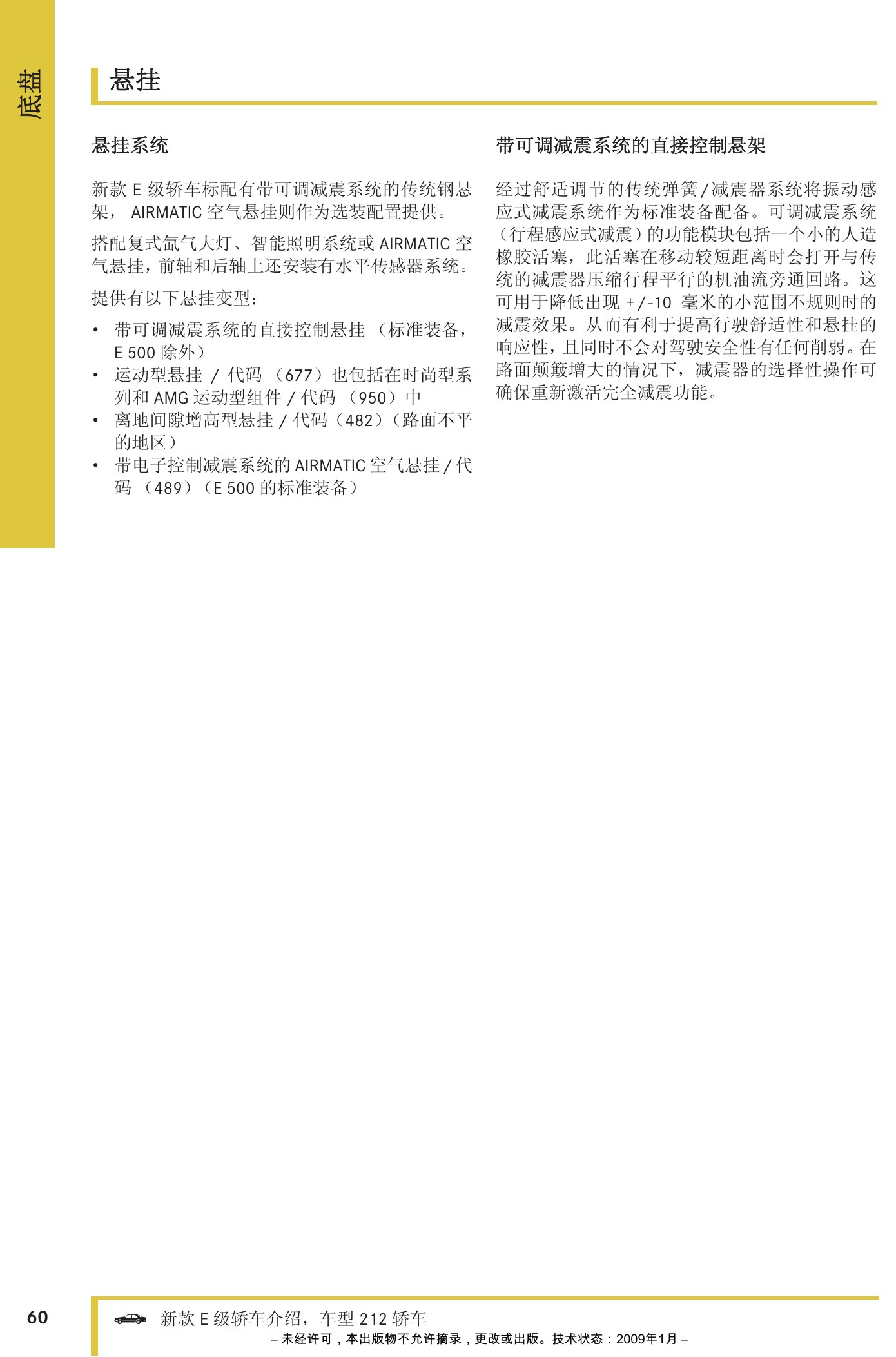

W212 E级轿车维修介绍手册原第60页。

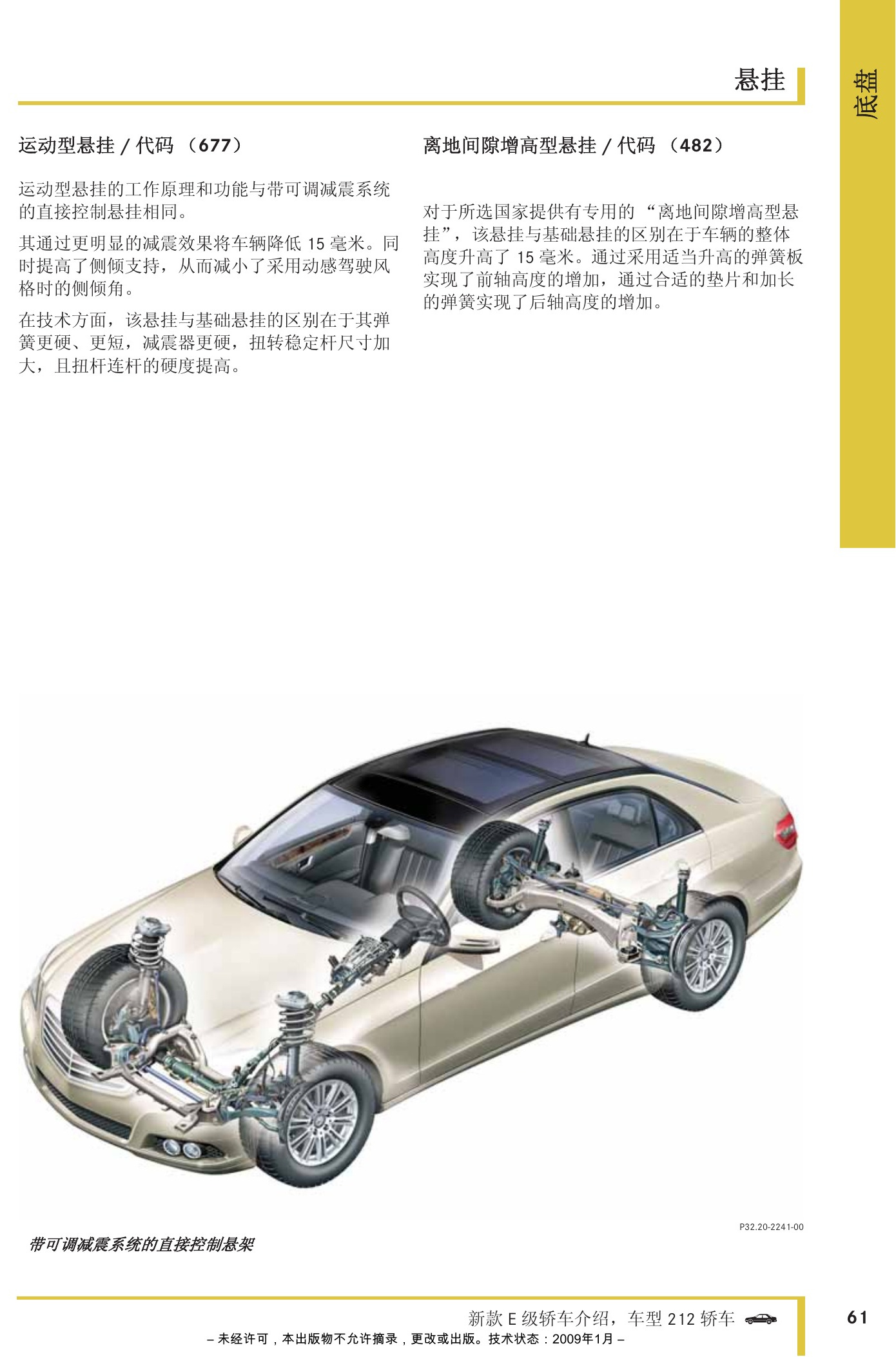

W212 E级轿车维修介绍手册原第61页。

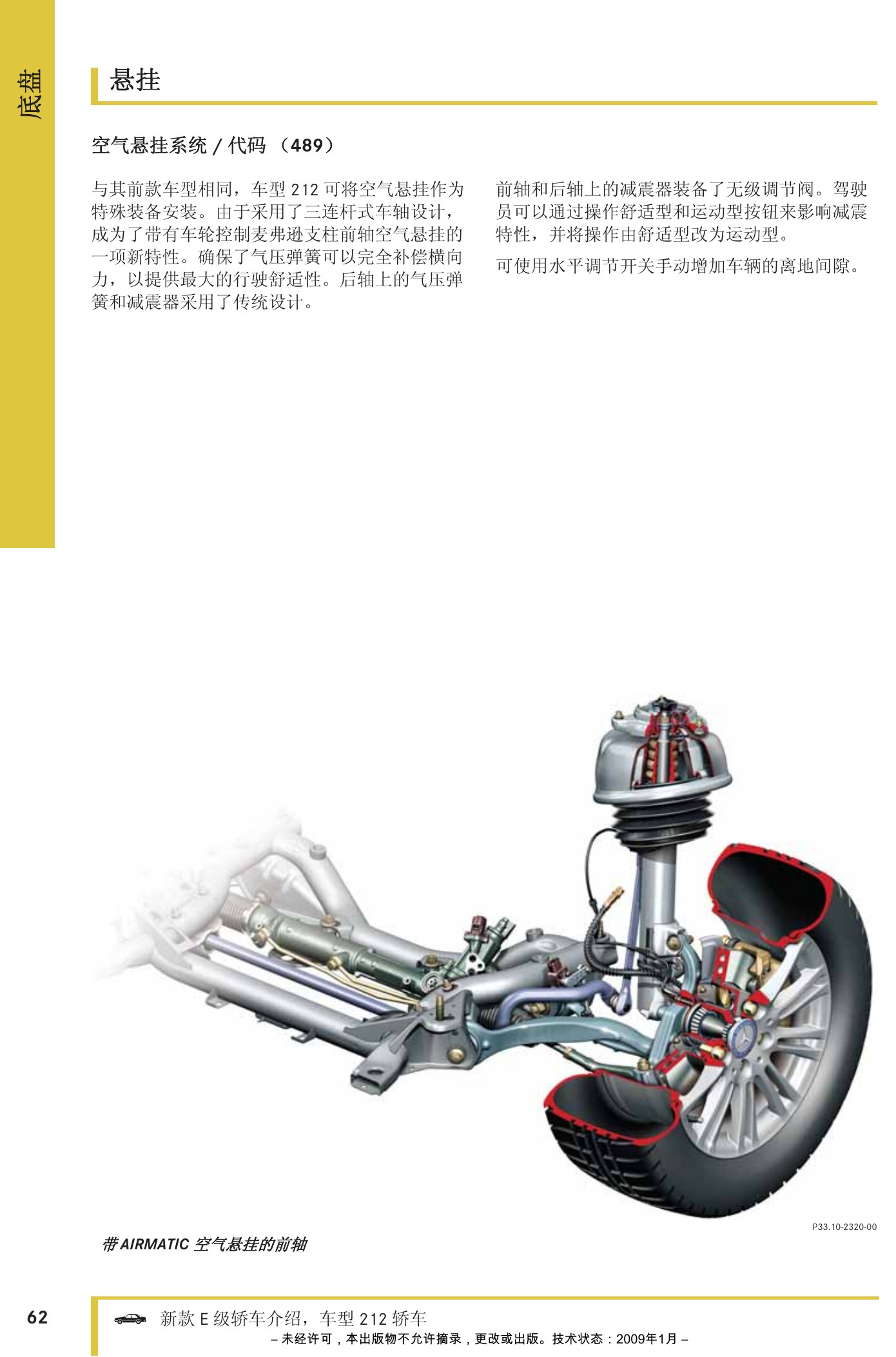

W212 E级轿车维修介绍手册原第62页。

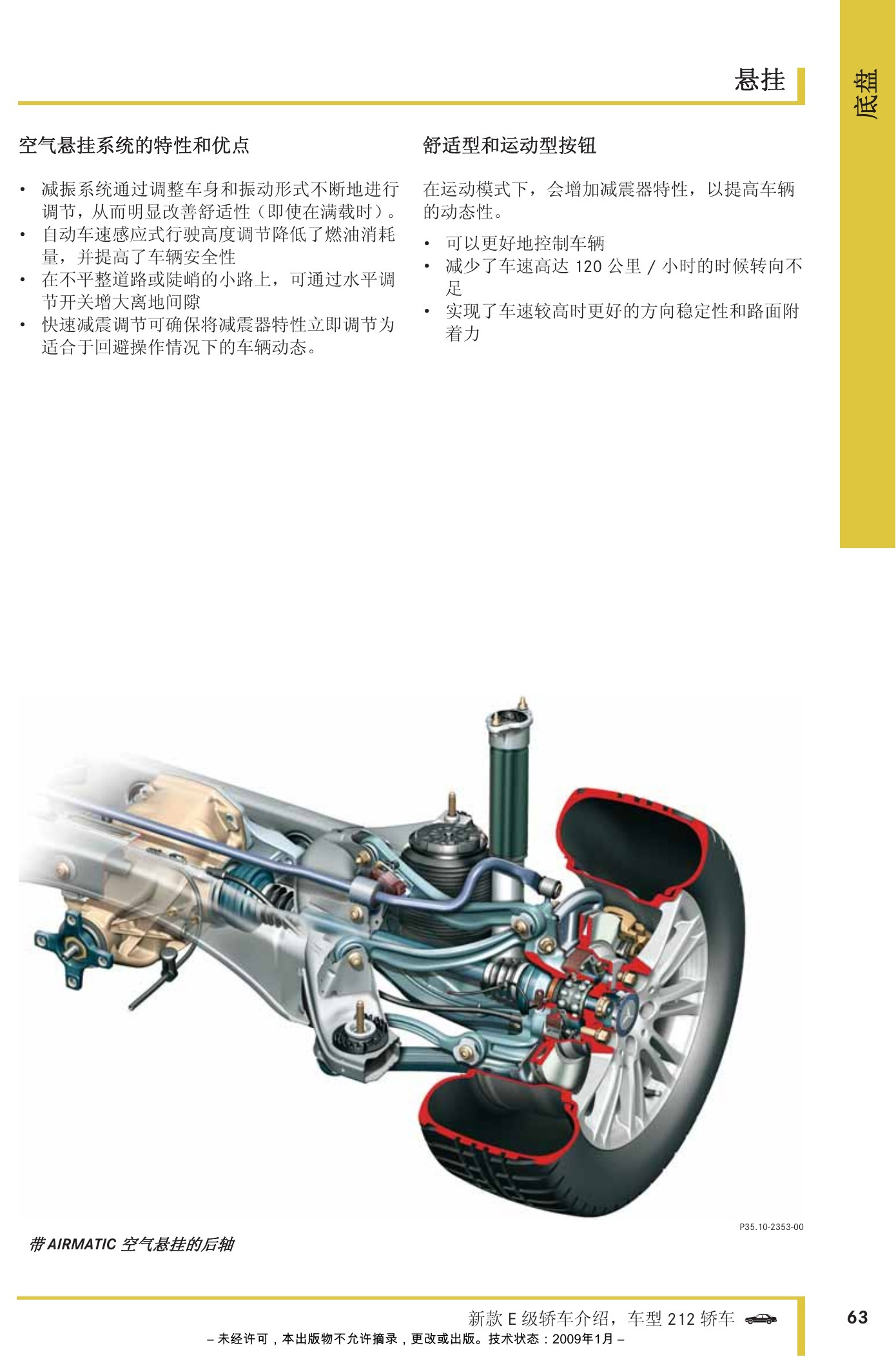

W212 E级轿车维修介绍手册原第63页。

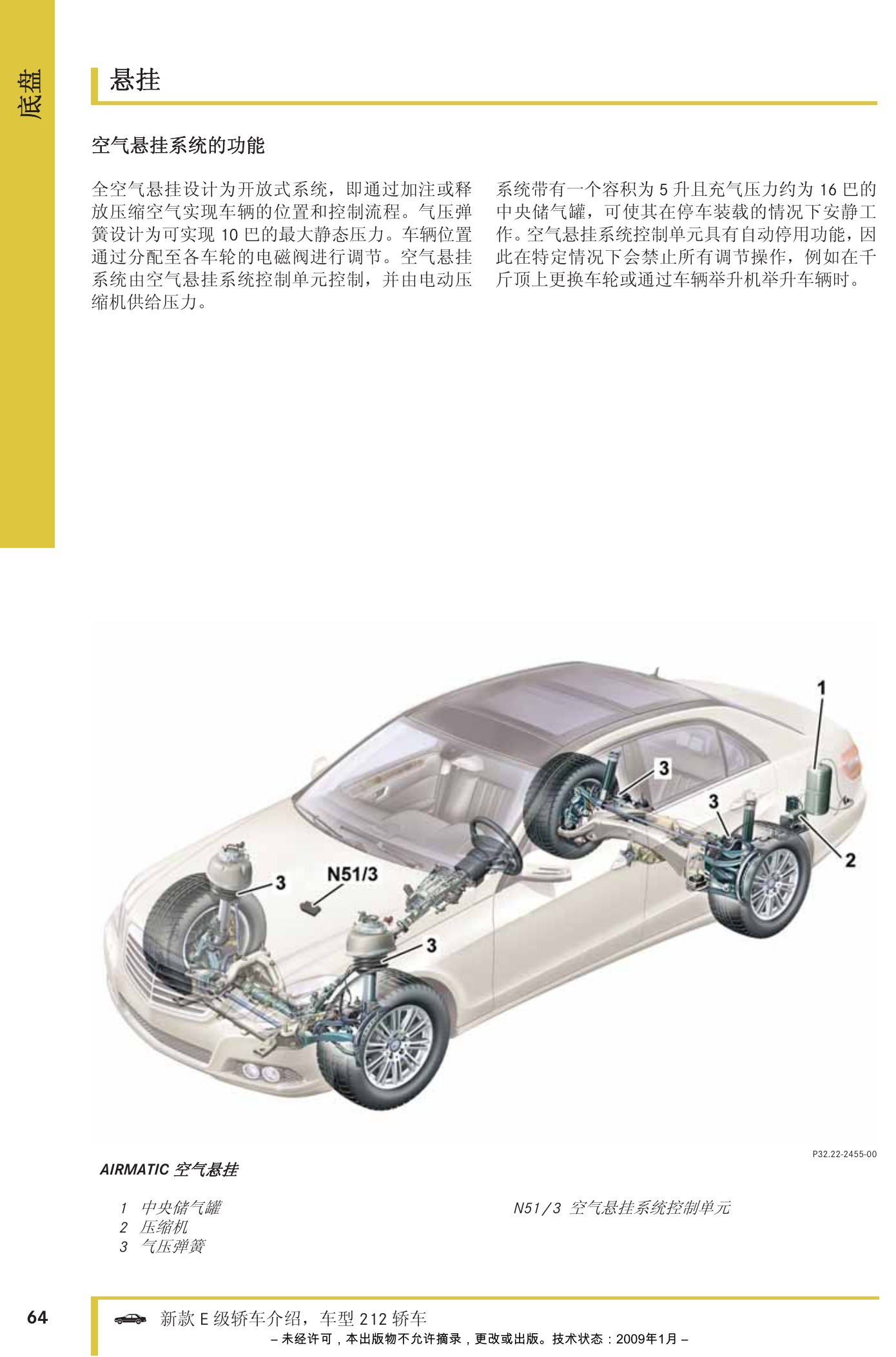

W212 E级轿车维修介绍手册原第64页。
W212 E级轿车维修介绍手册原第65页。

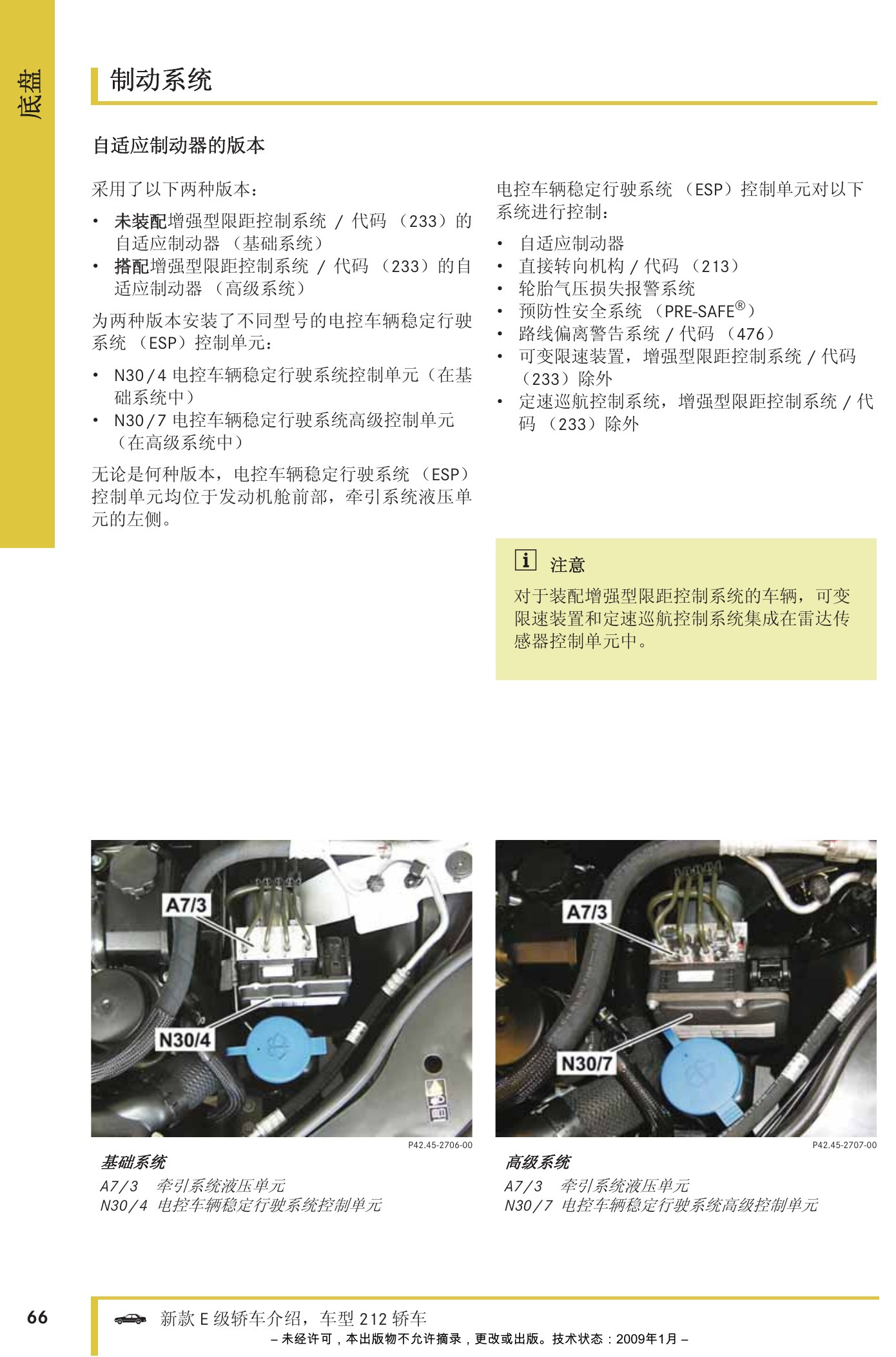

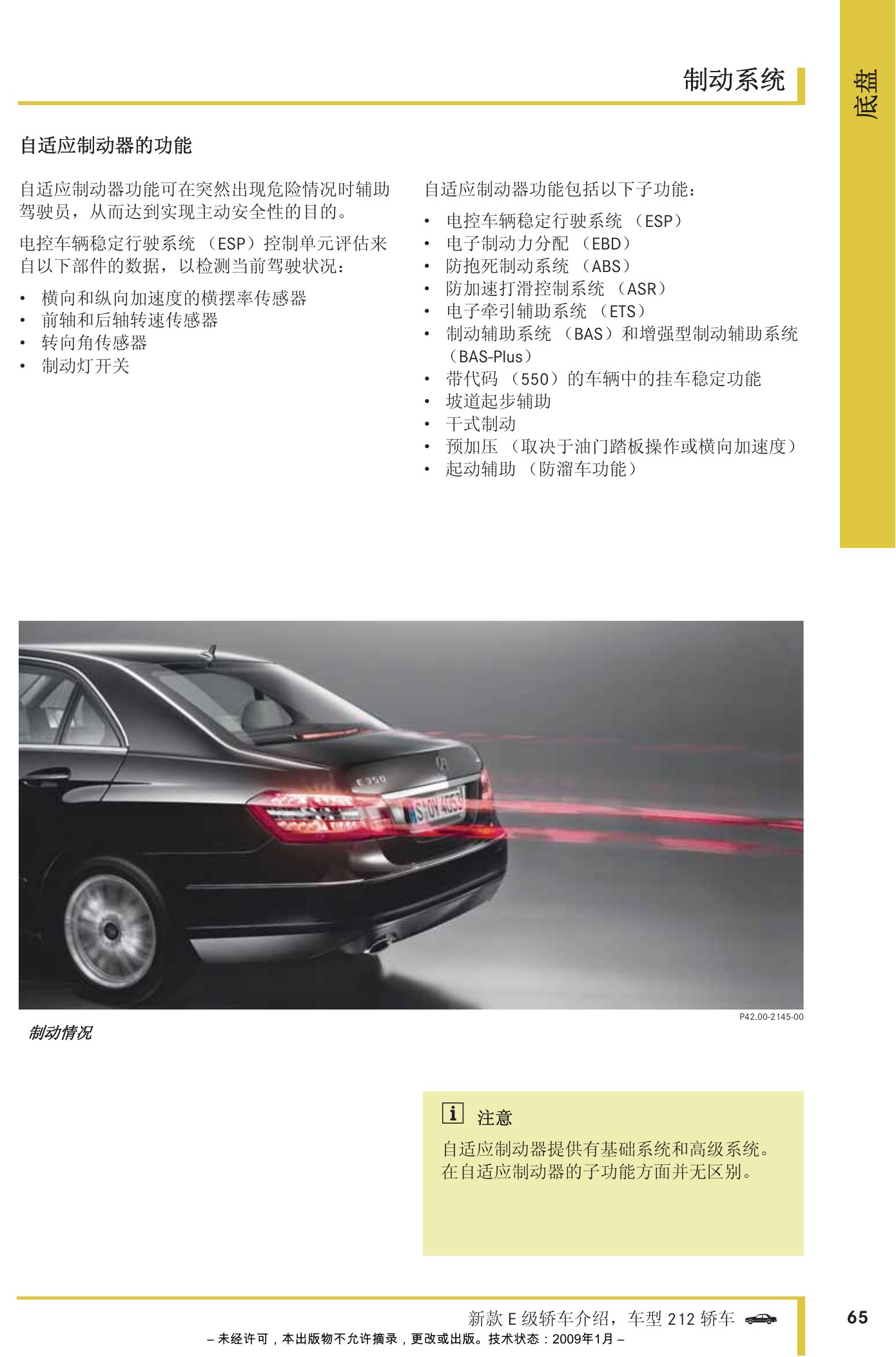

W212 E级轿车维修介绍手册原第66页。

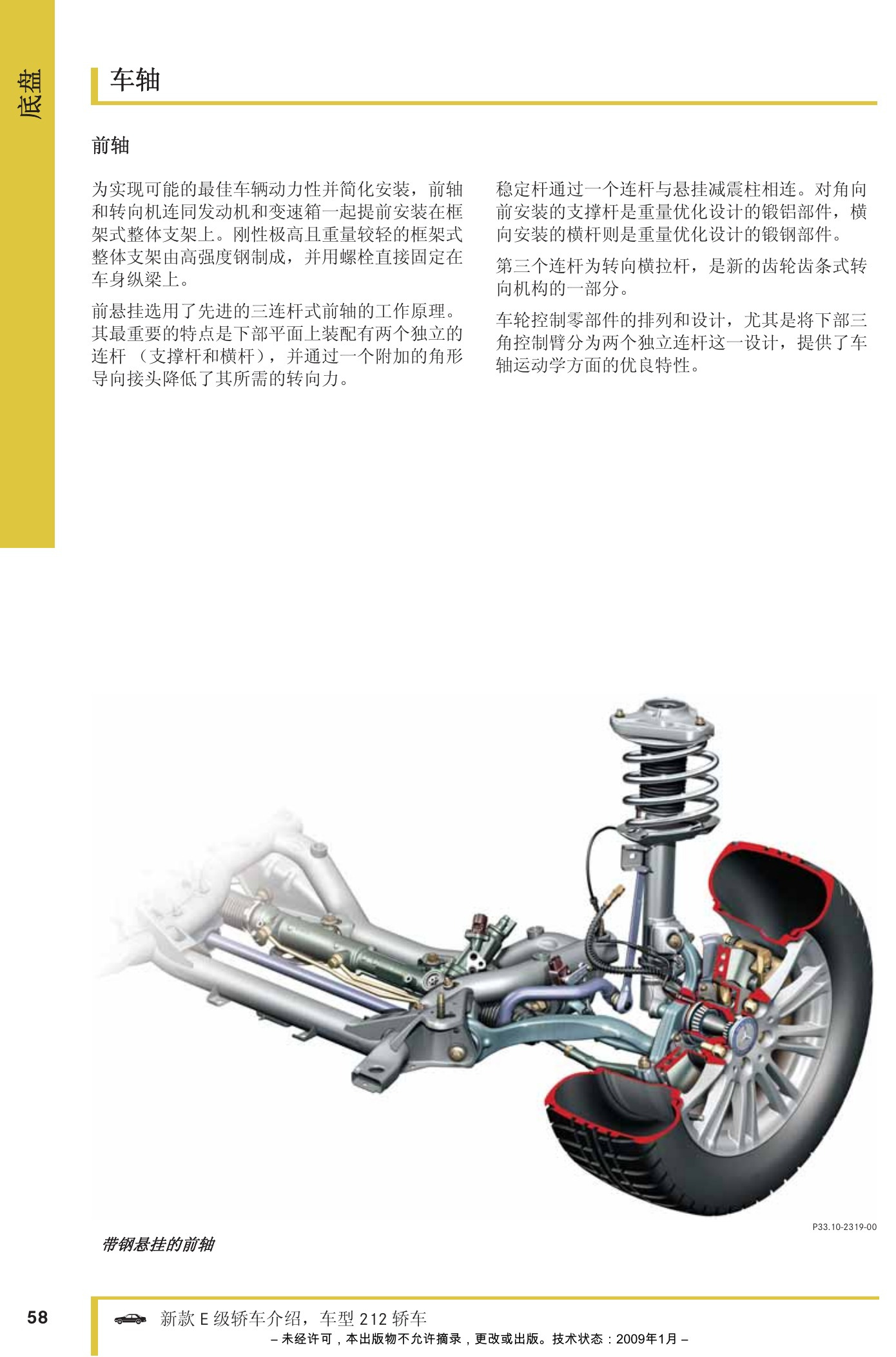

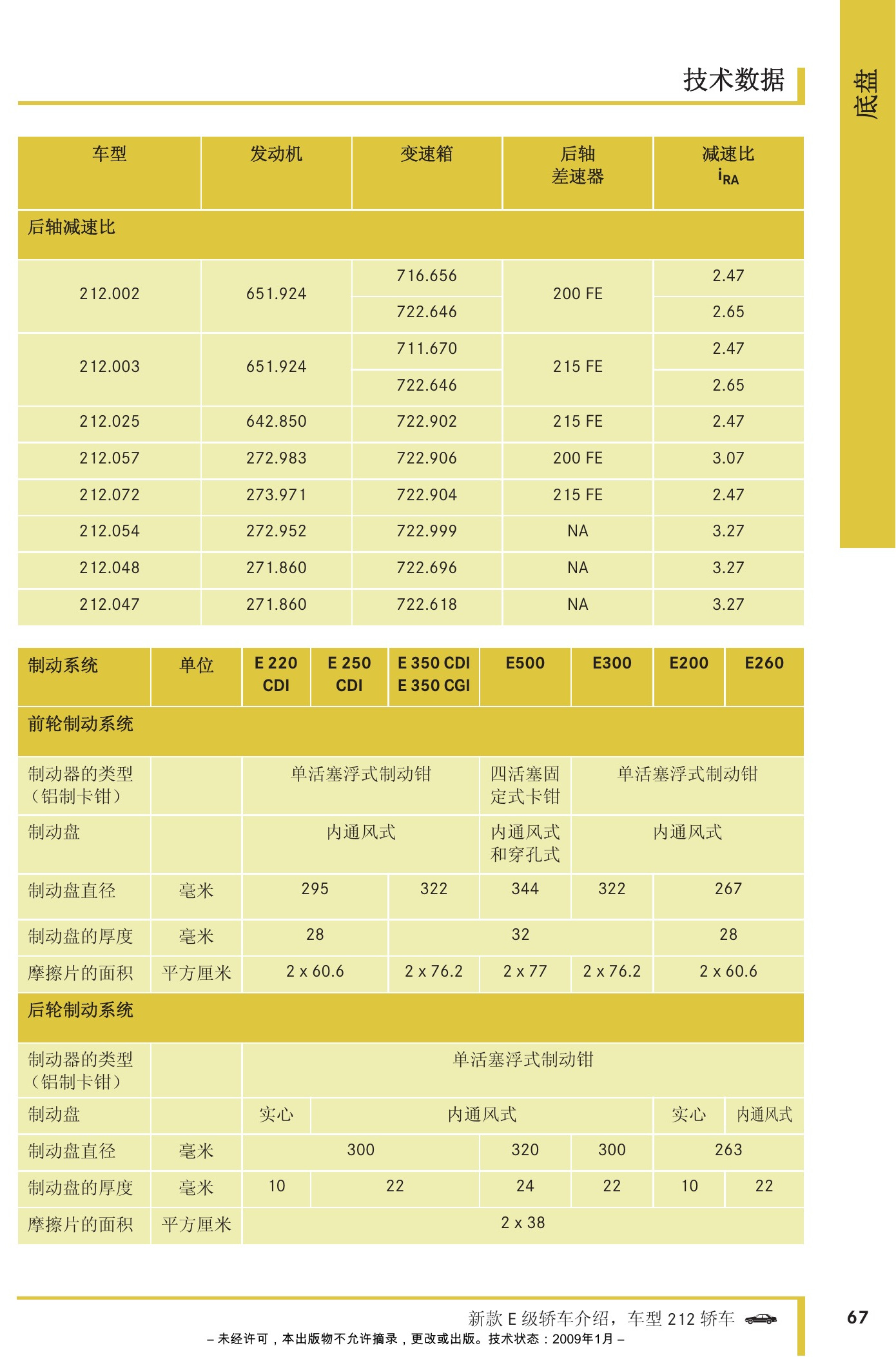

W212 E级轿车维修介绍手册原第67页。

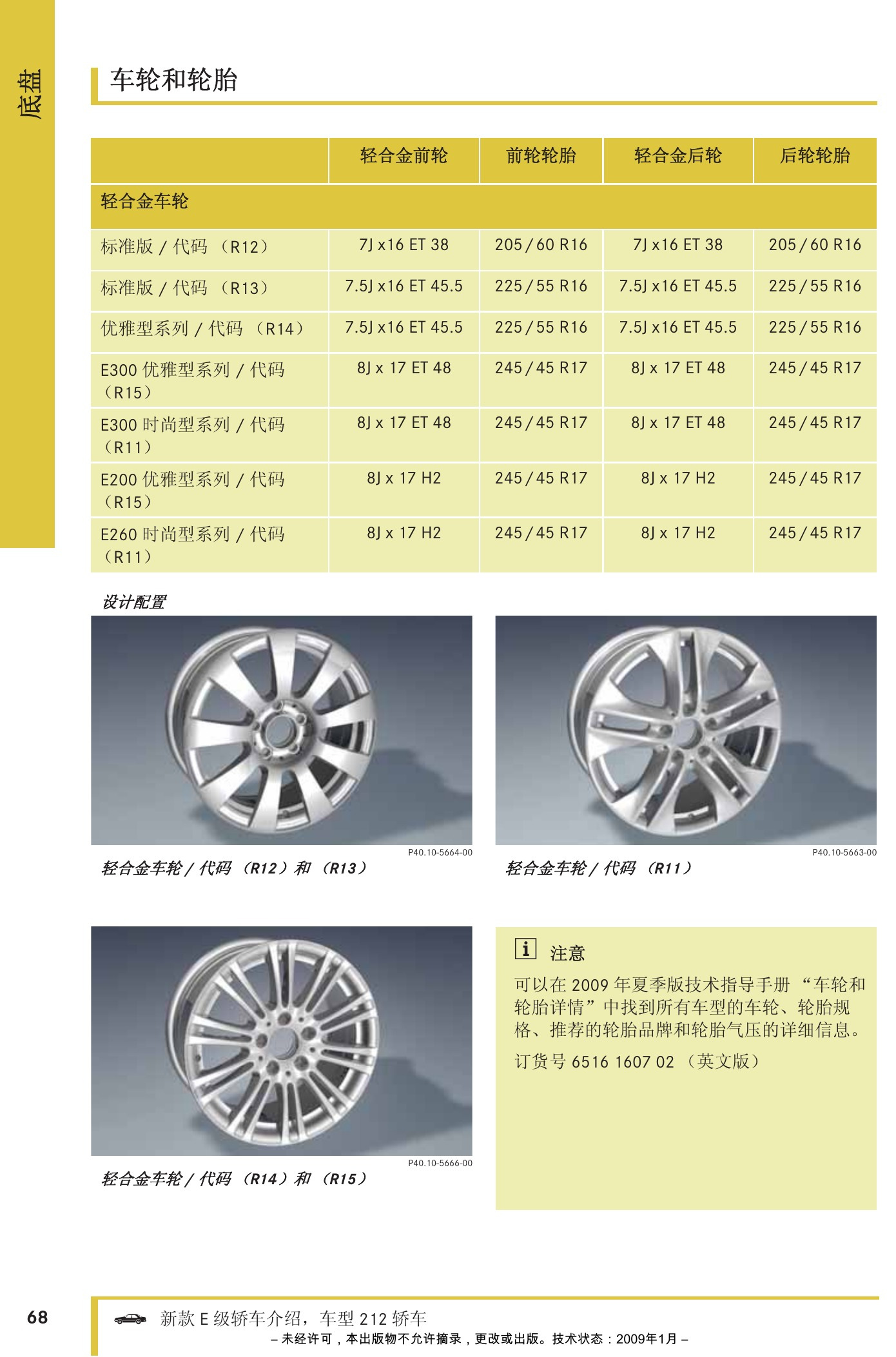

W212 E级轿车维修介绍手册原第68页。

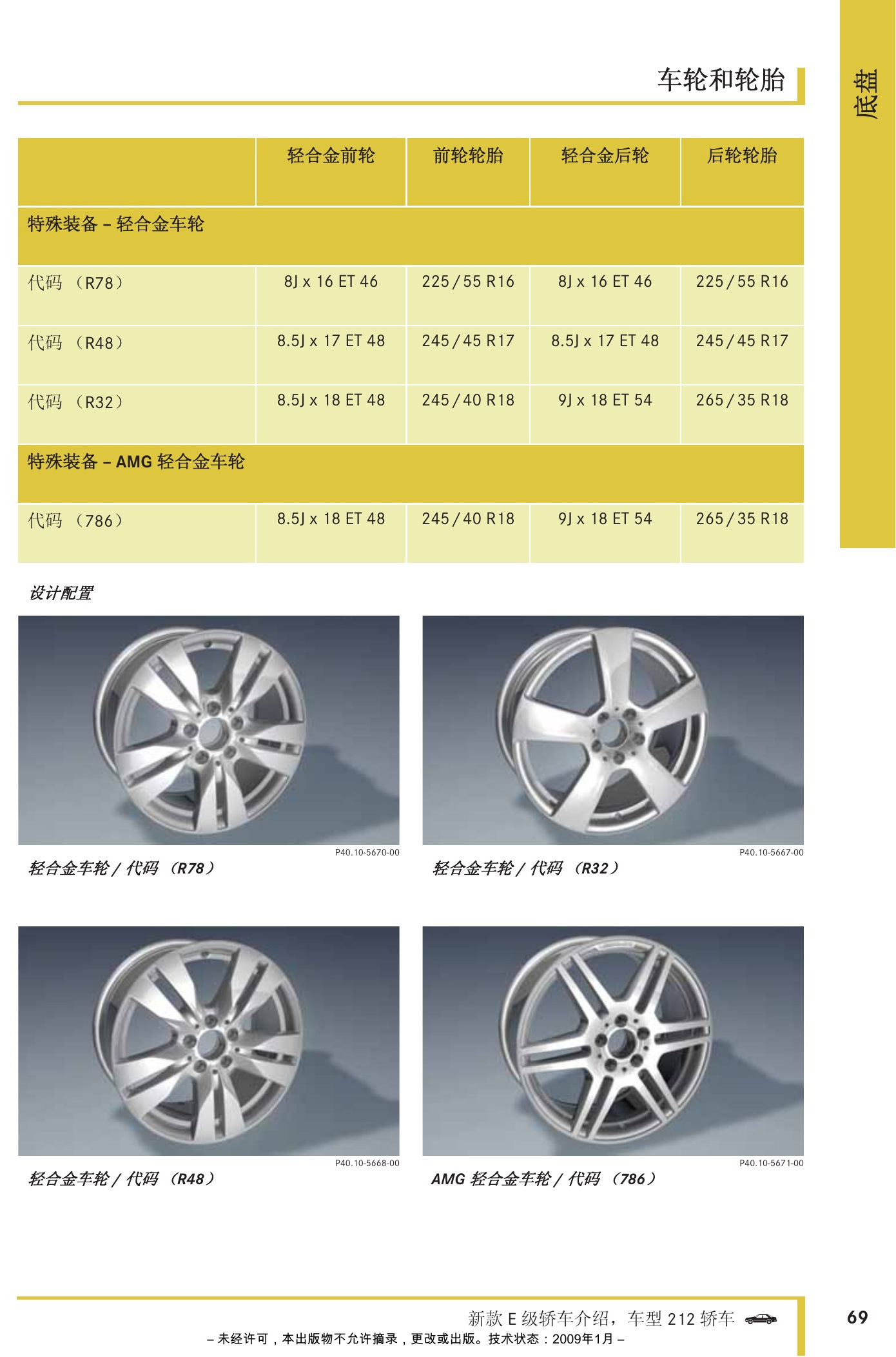

W212 E级轿车维修介绍手册原第69页。
W212 E级轿车维修介绍手册原第70页。

六、车载网络、供电与外部照明

电子部分展示整车CAN/MOST网络、网关、蓄电池与发电机、车载电气系统和外部照明。网络图可帮助理解控制单元通信，不替代实际车辆拓扑诊断。

W212 E级轿车维修介绍手册原第71页。
W212 E级轿车维修介绍手册原第72页。

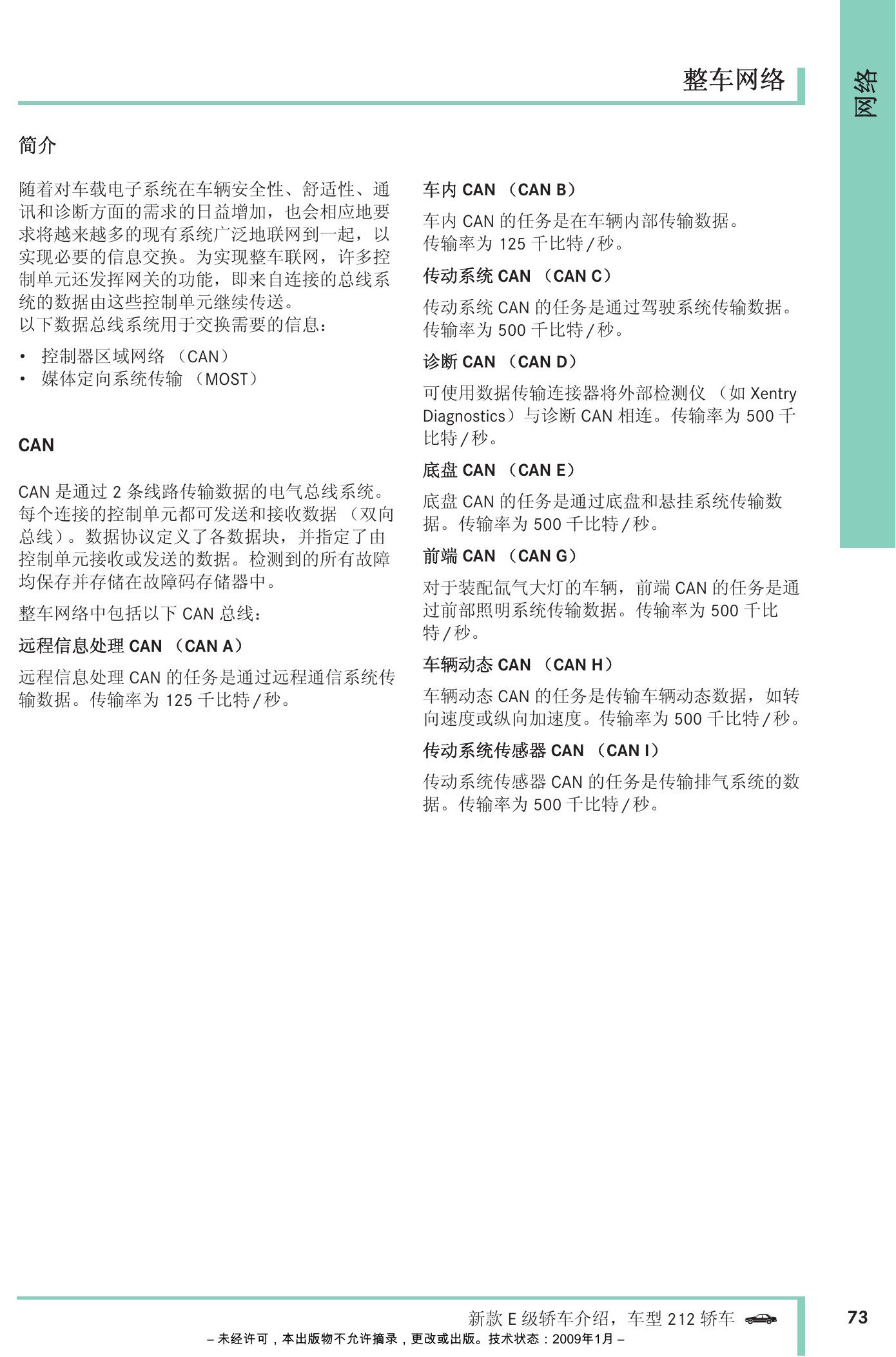

W212 E级轿车维修介绍手册原第73页。

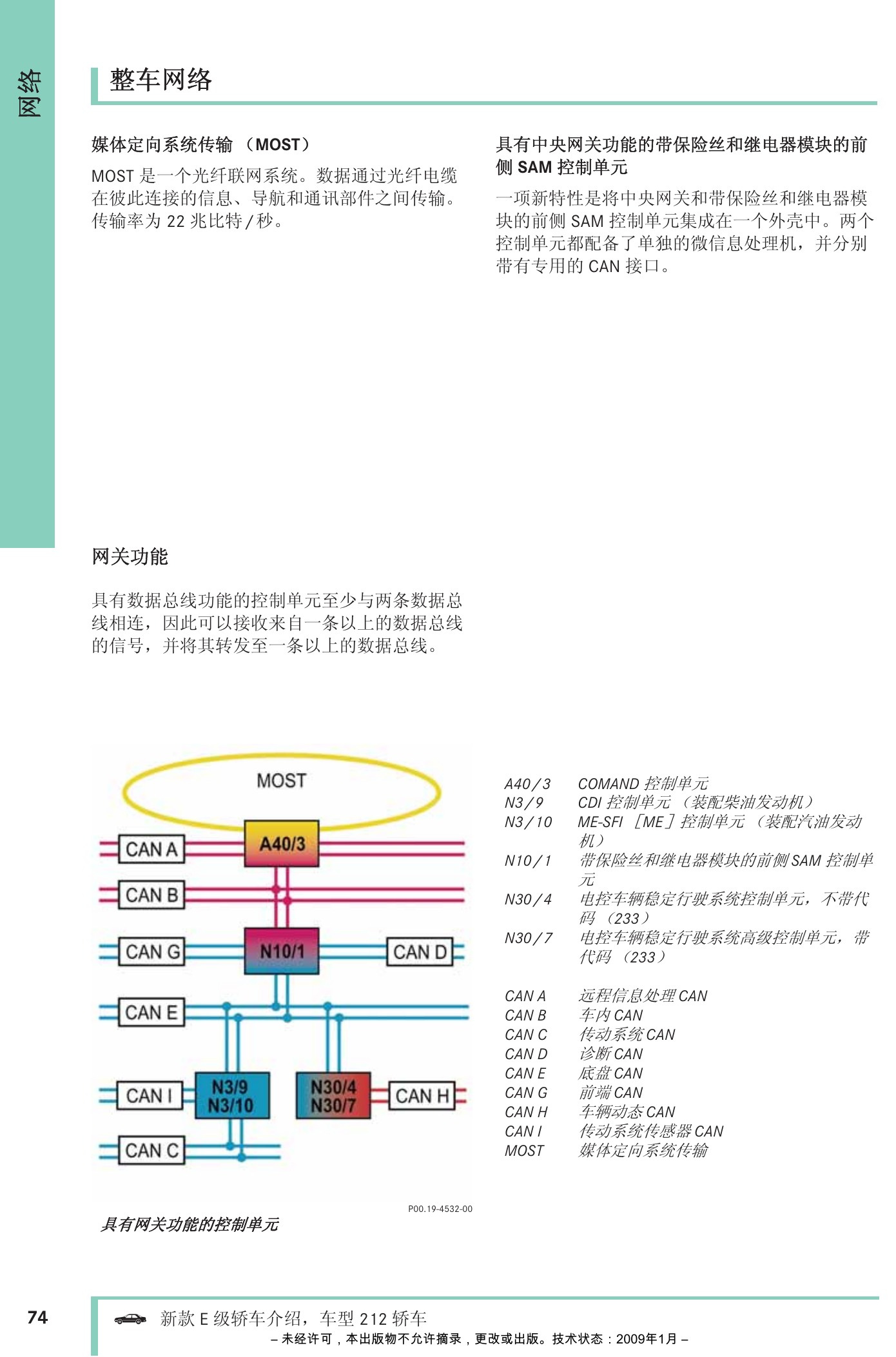

W212 E级轿车维修介绍手册原第74页。
W212 E级轿车维修介绍手册原第75页。

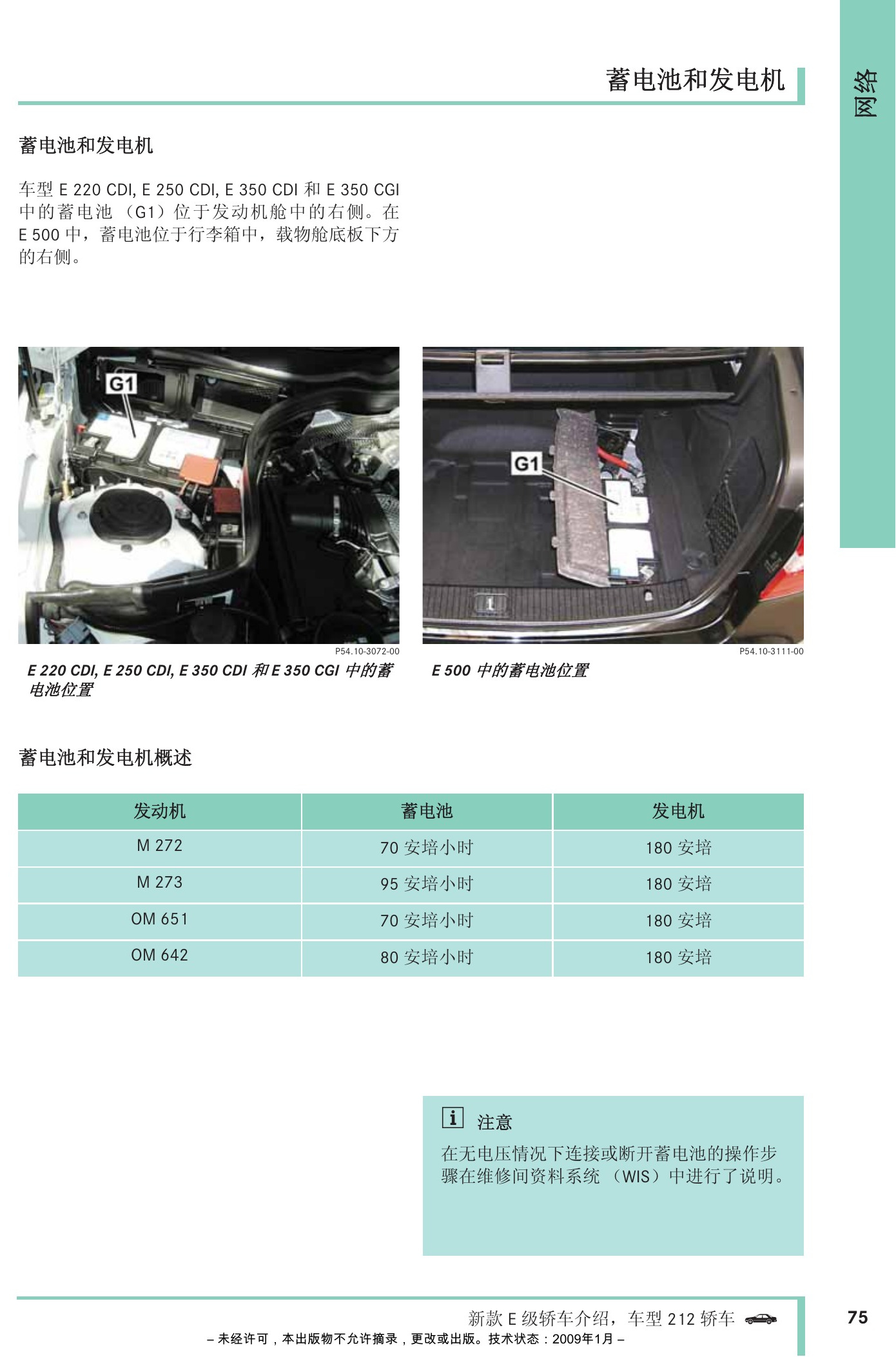

W212 E级轿车维修介绍手册原第76页。

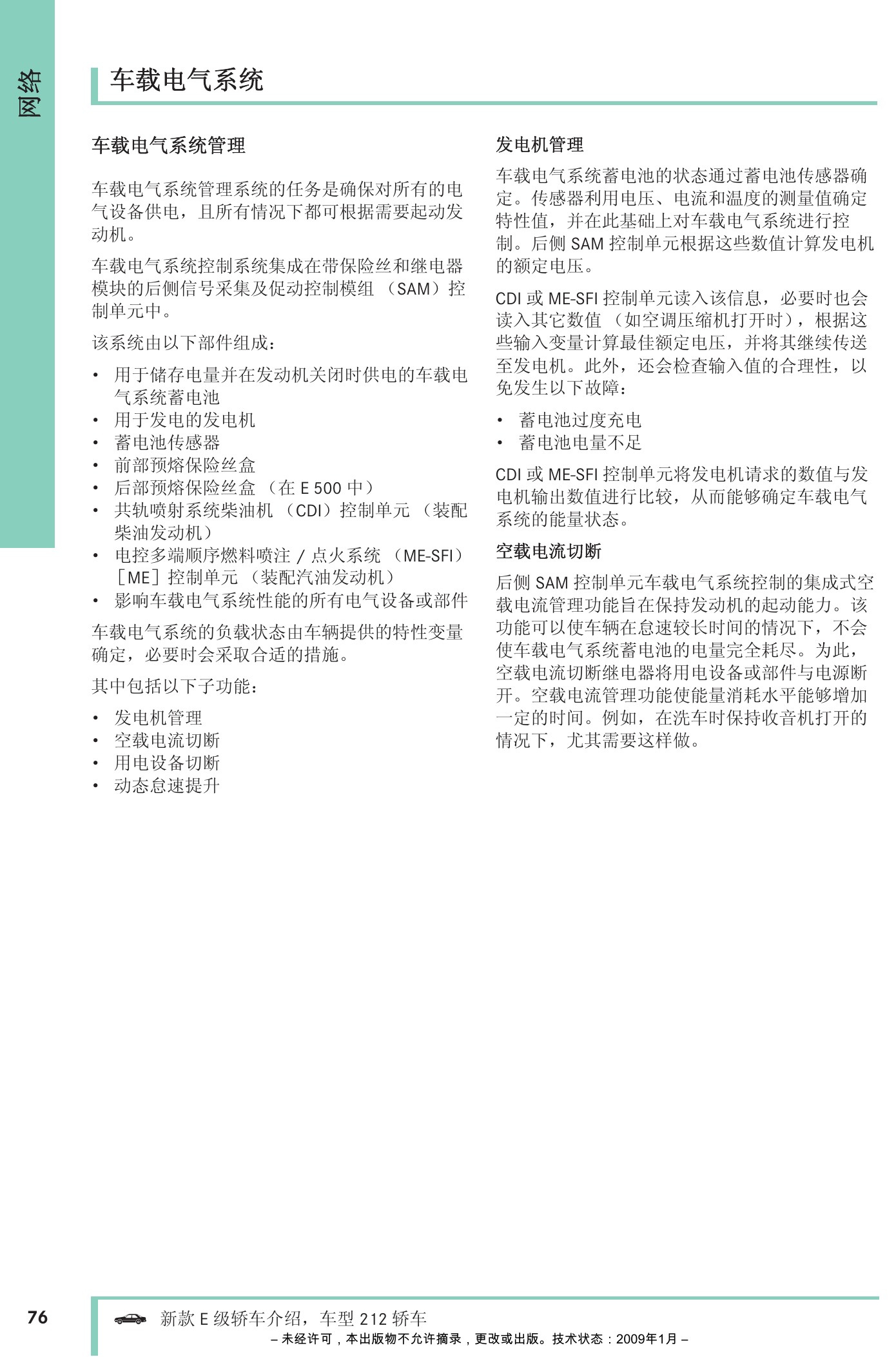

W212 E级轿车维修介绍手册原第77页。

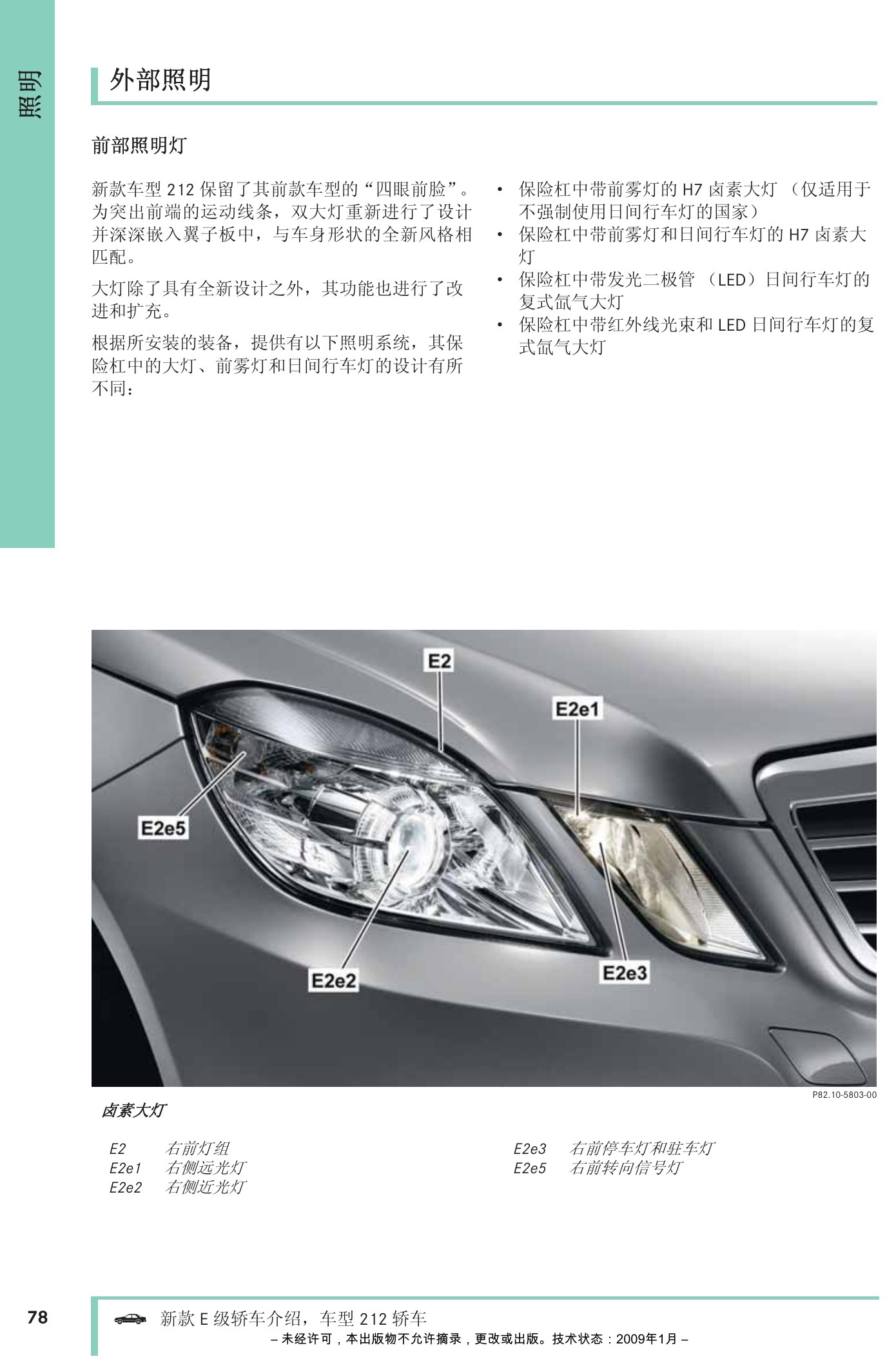

W212 E级轿车维修介绍手册原第78页。
W212 E级轿车维修介绍手册原第79页。

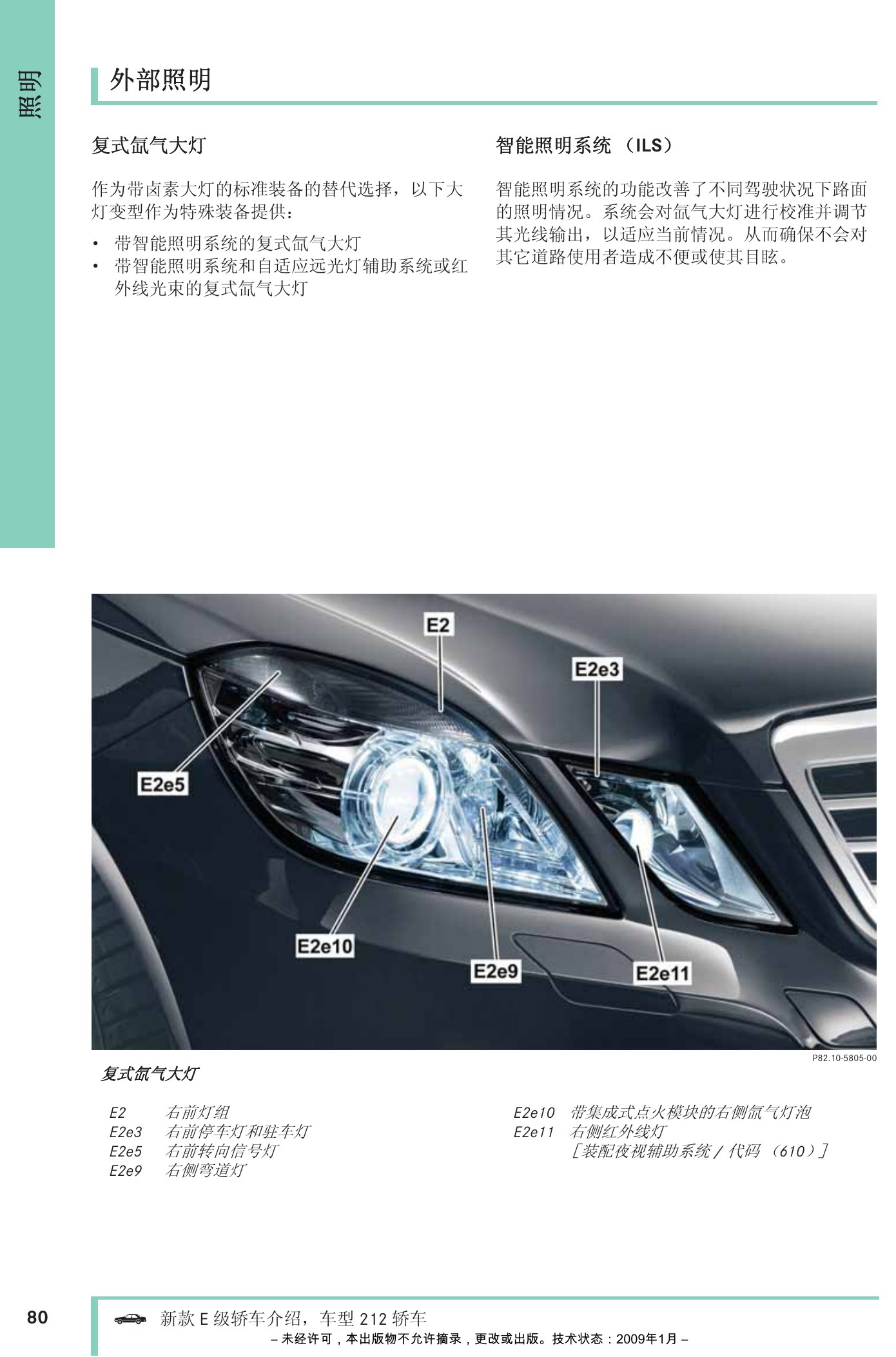

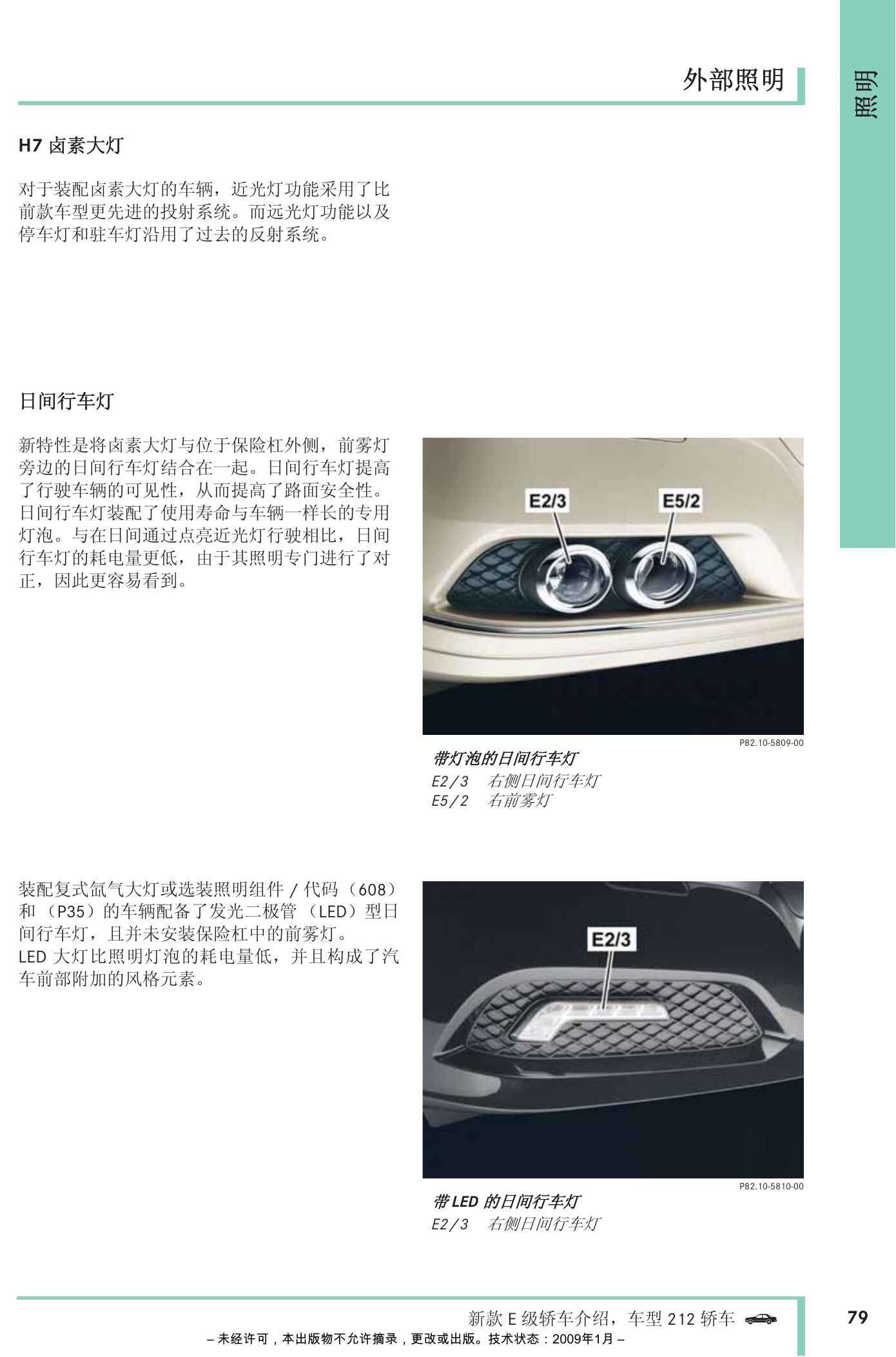

W212 E级轿车维修介绍手册原第80页。
W212 E级轿车维修介绍手册原第81页。

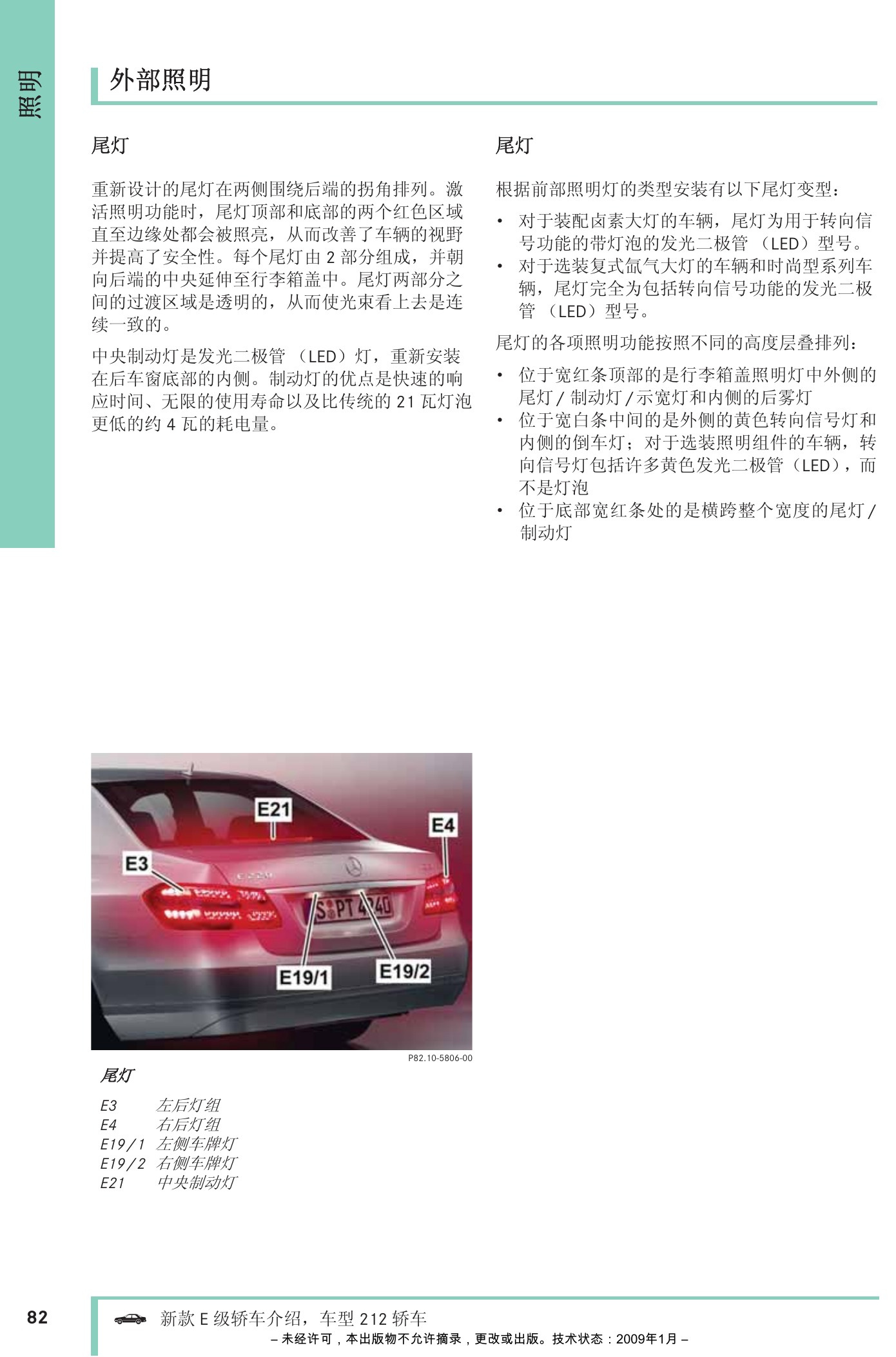

W212 E级轿车维修介绍手册原第82页。

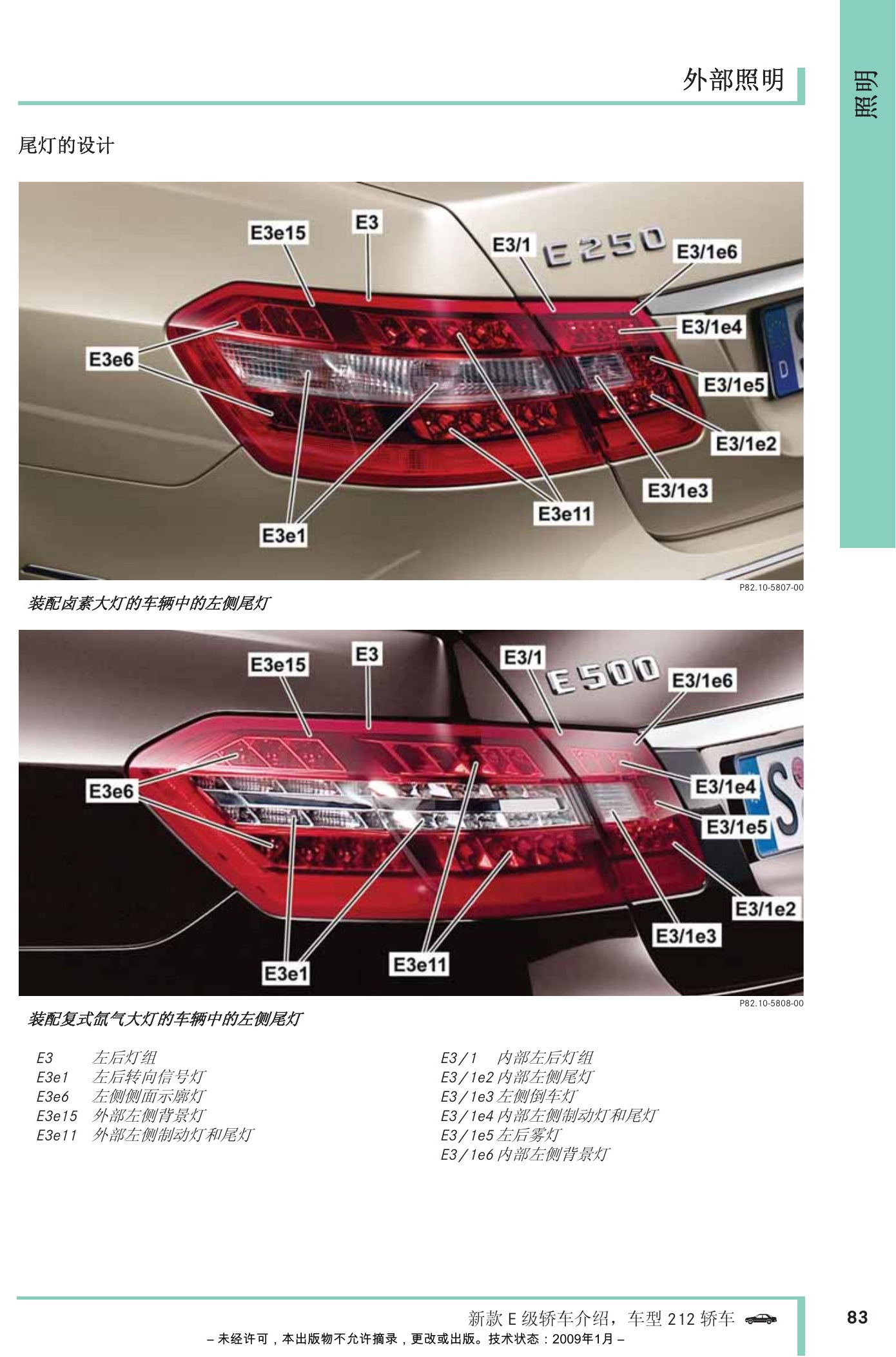

W212 E级轿车维修介绍手册原第83页。

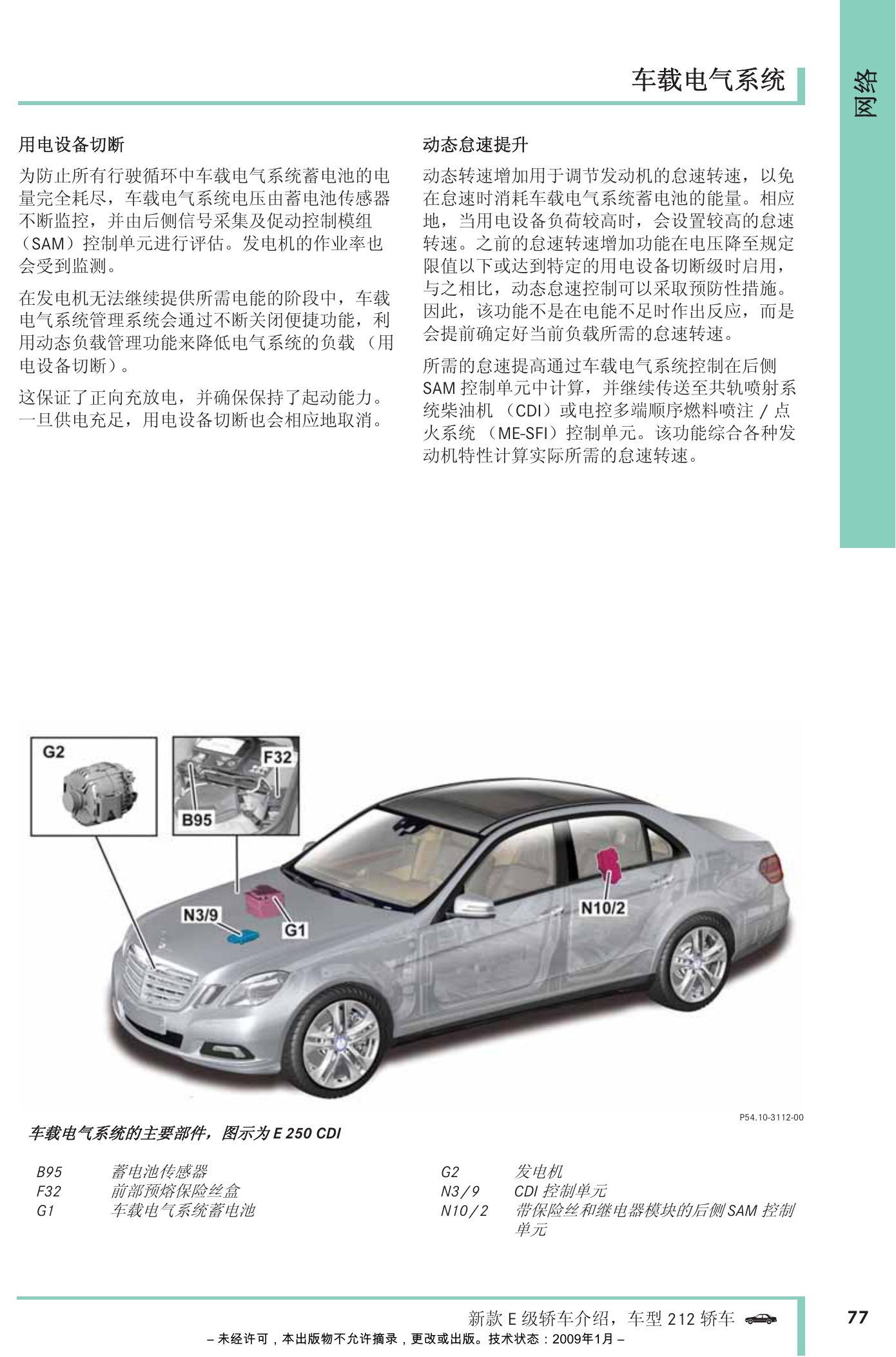

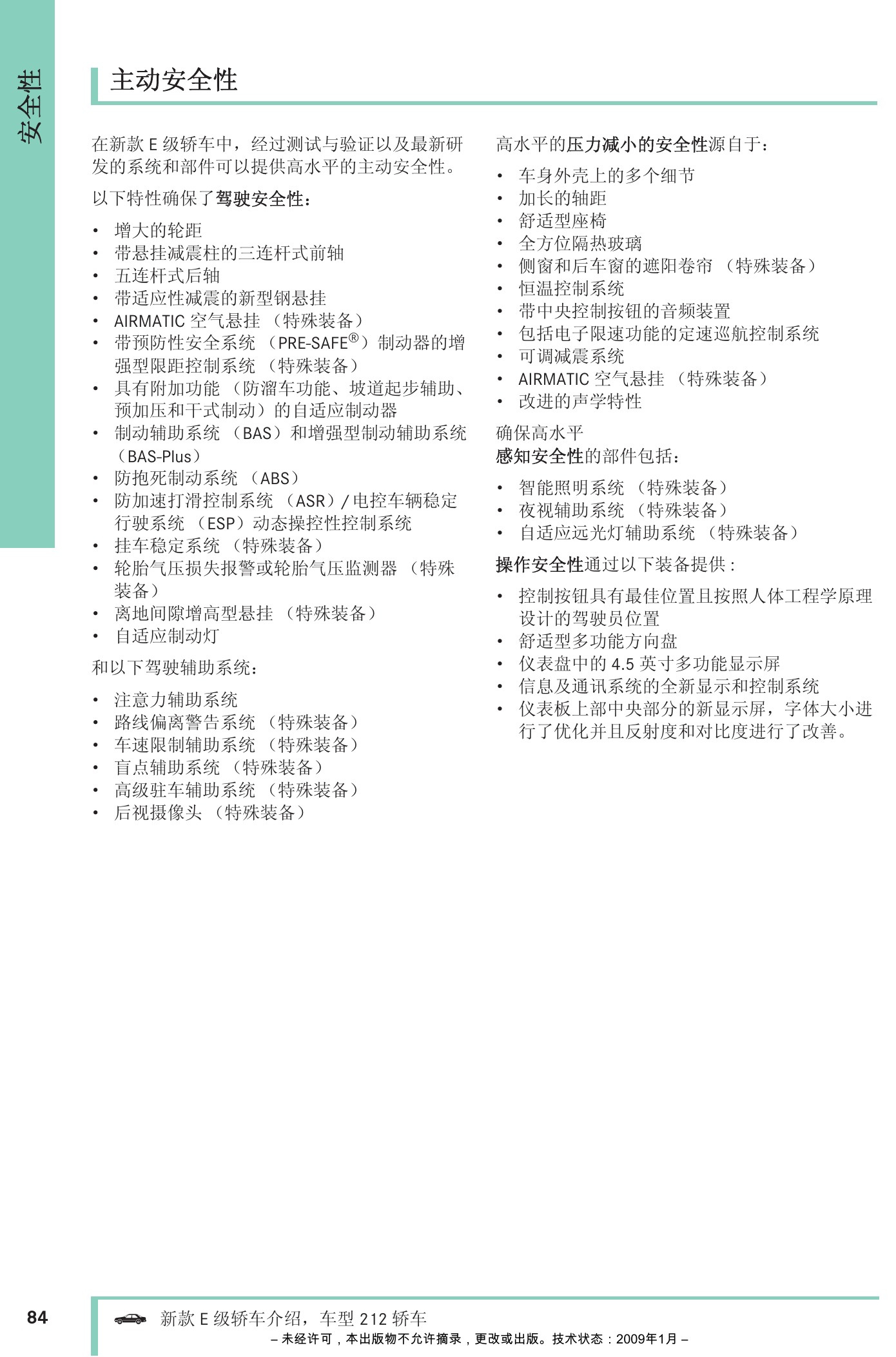

W212 E级轿车维修介绍手册原第84页。

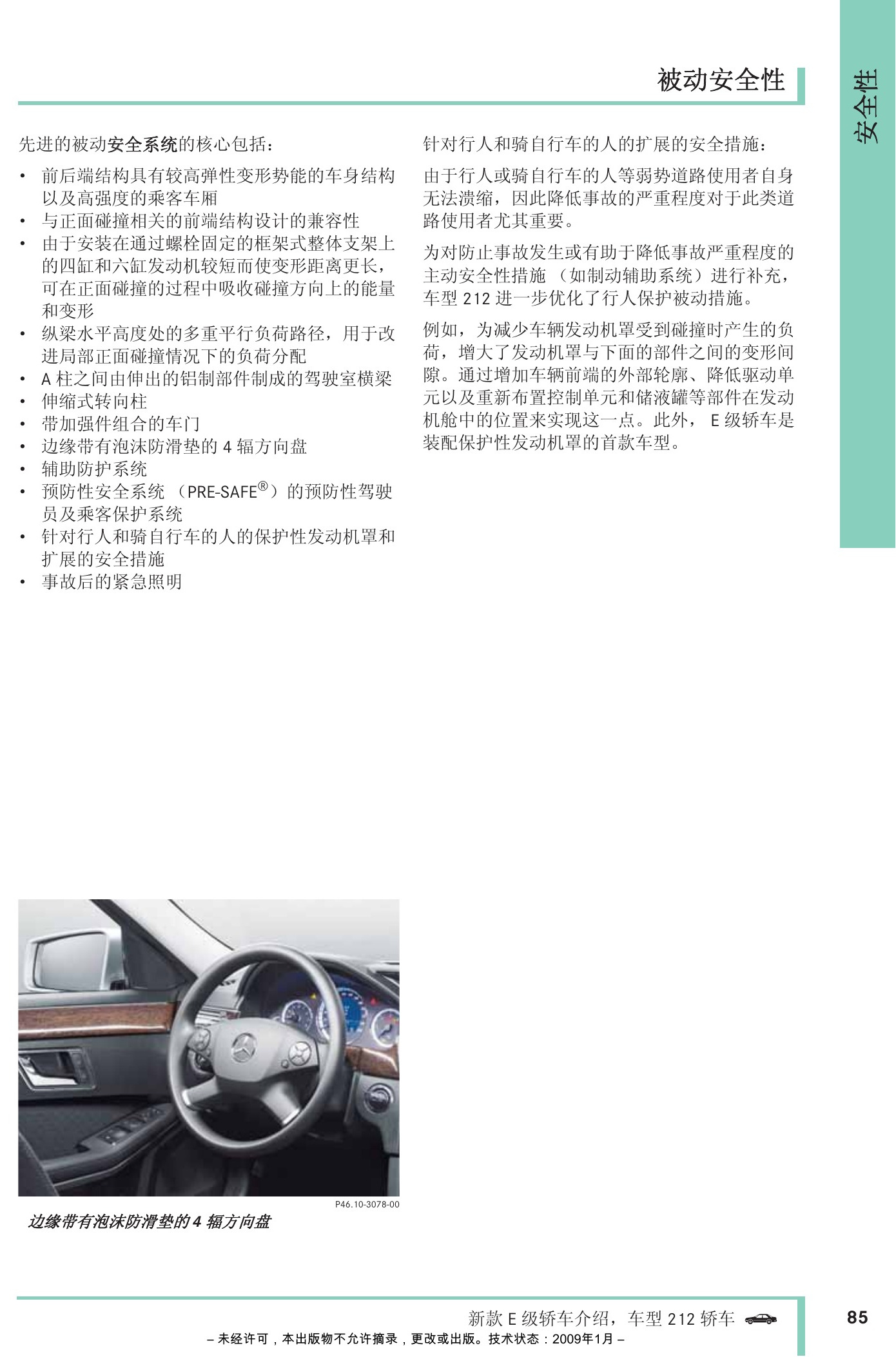

W212 E级轿车维修介绍手册原第85页。

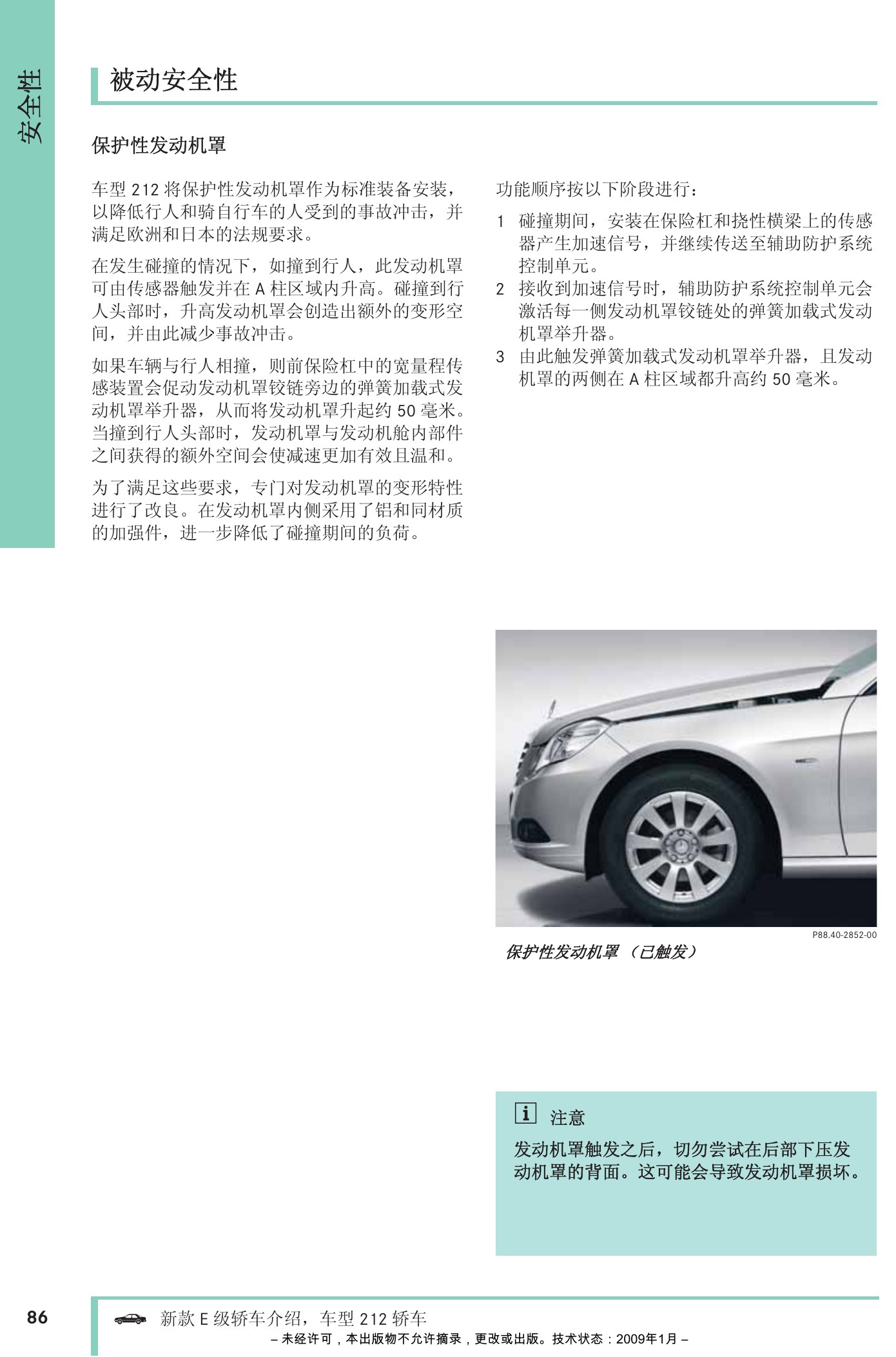

W212 E级轿车维修介绍手册原第86页。

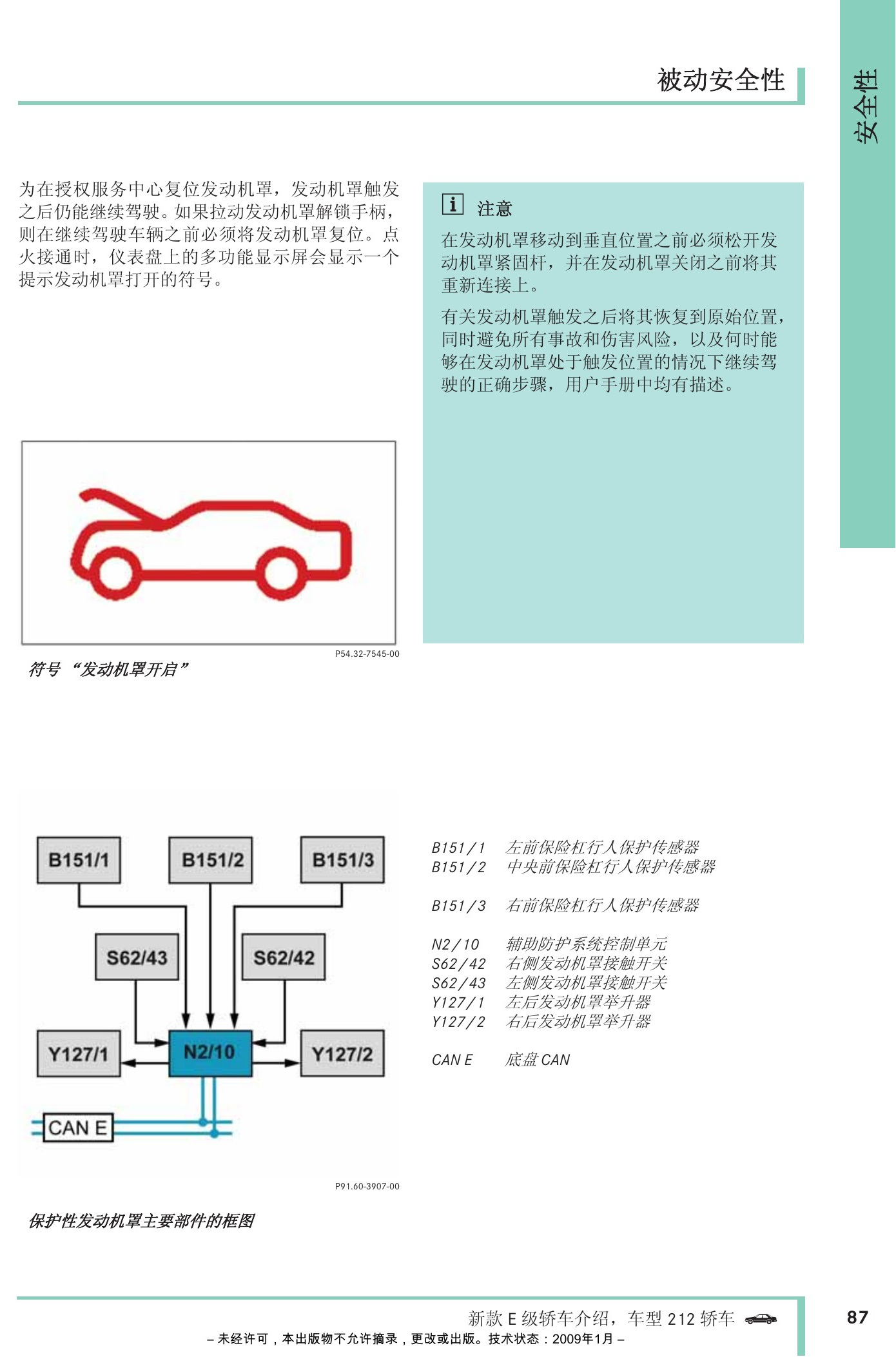

W212 E级轿车维修介绍手册原第87页。

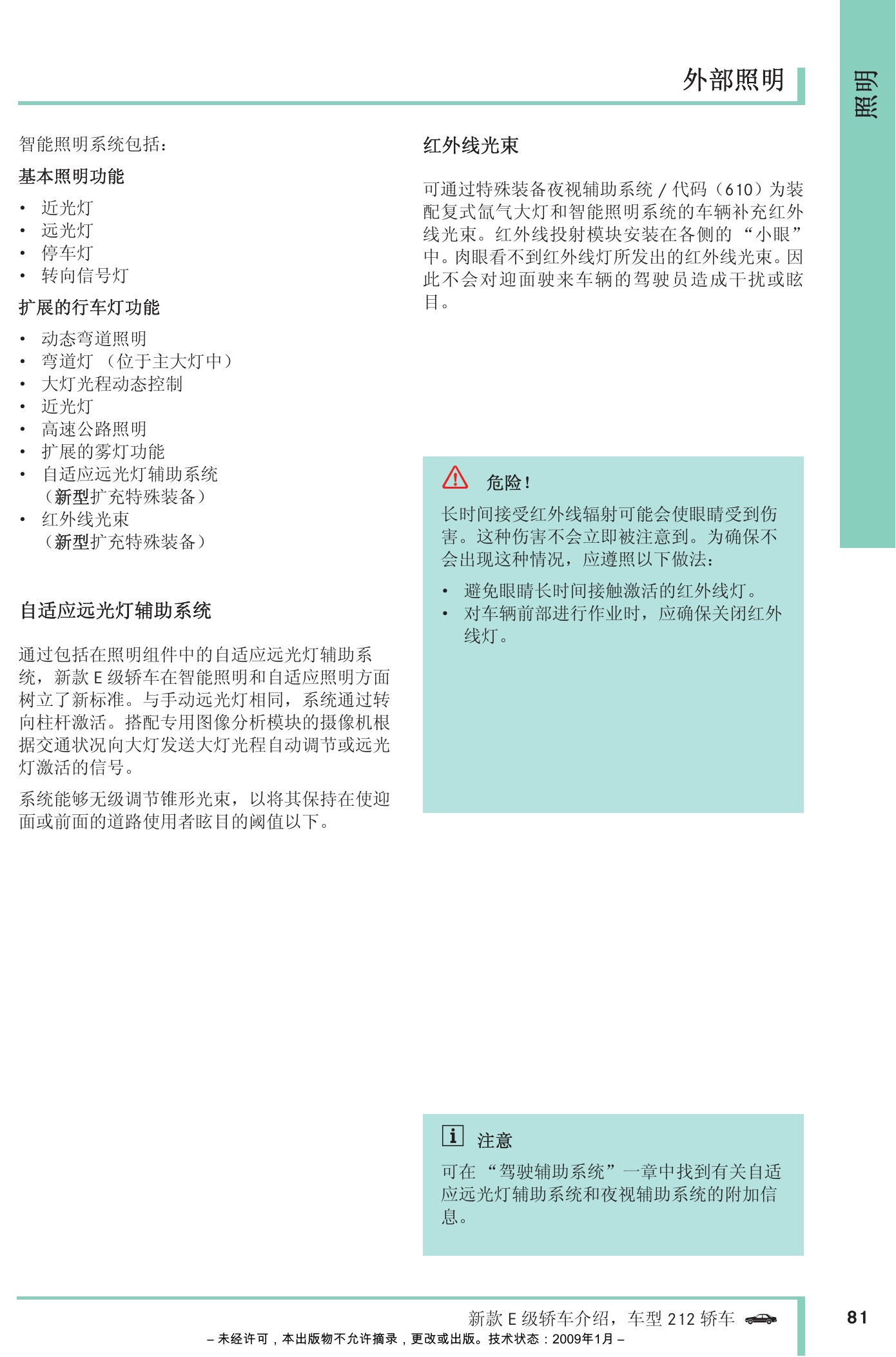

W212 E级轿车维修介绍手册原第88页。

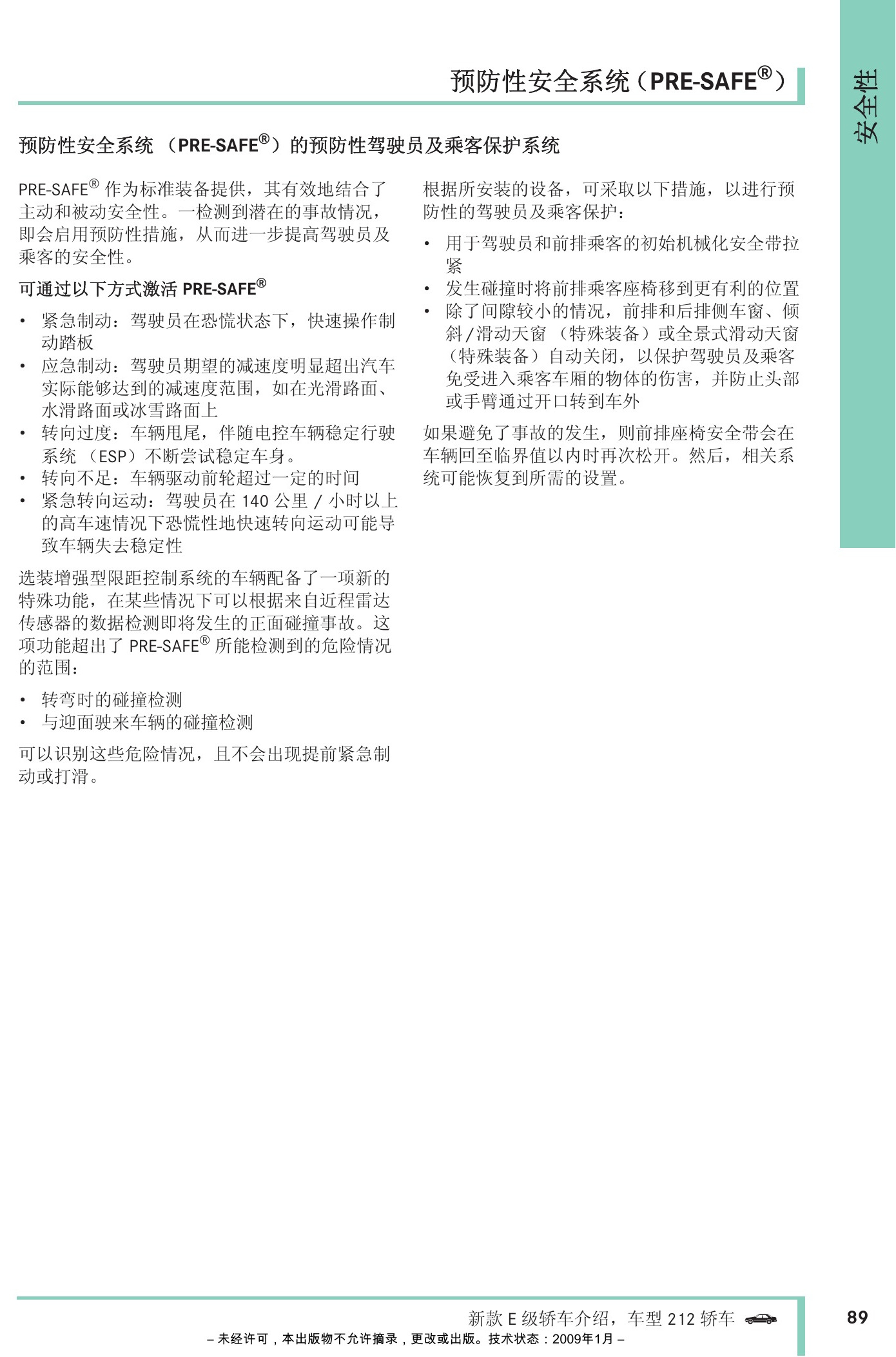

W212 E级轿车维修介绍手册原第89页。

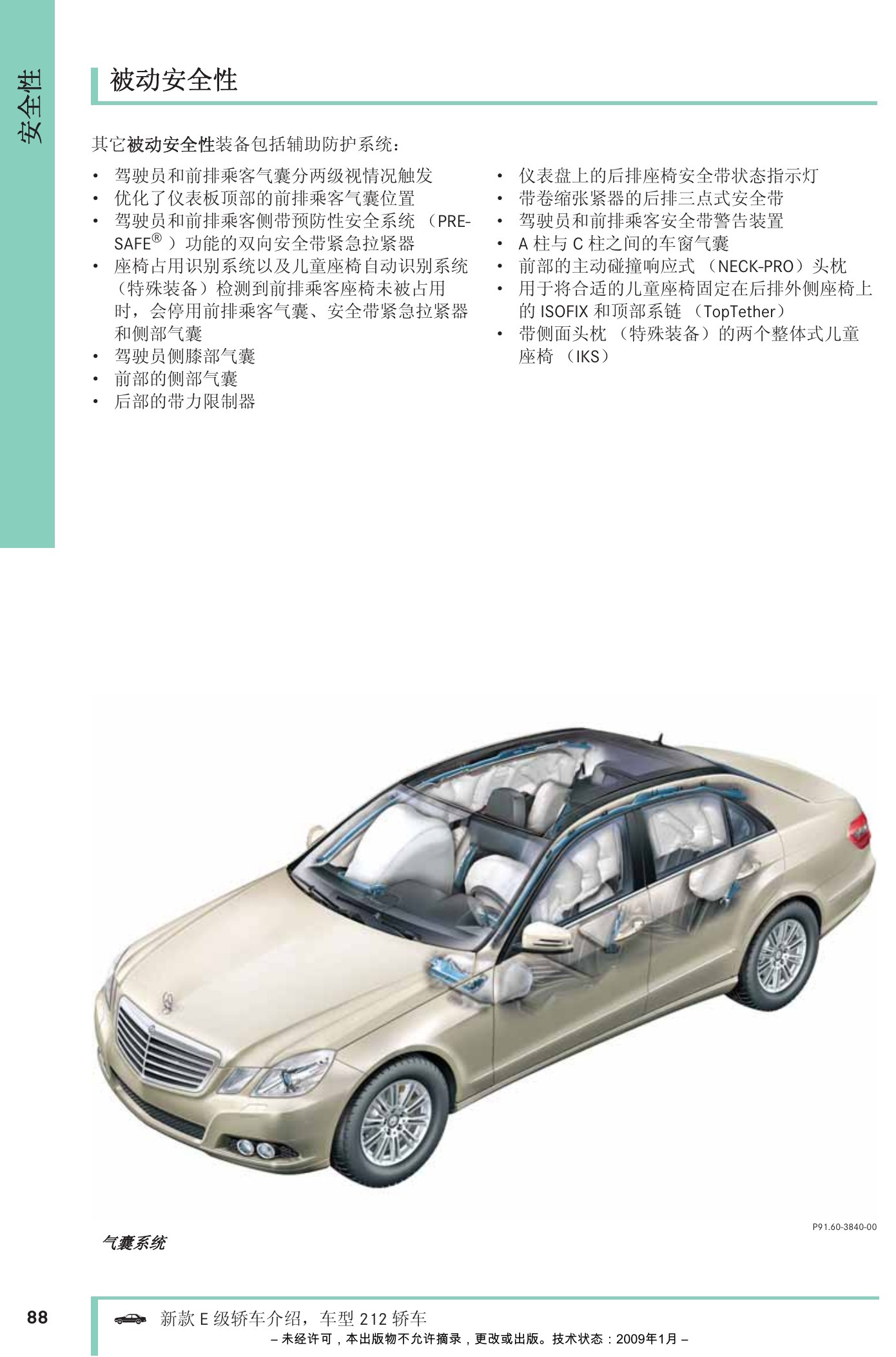

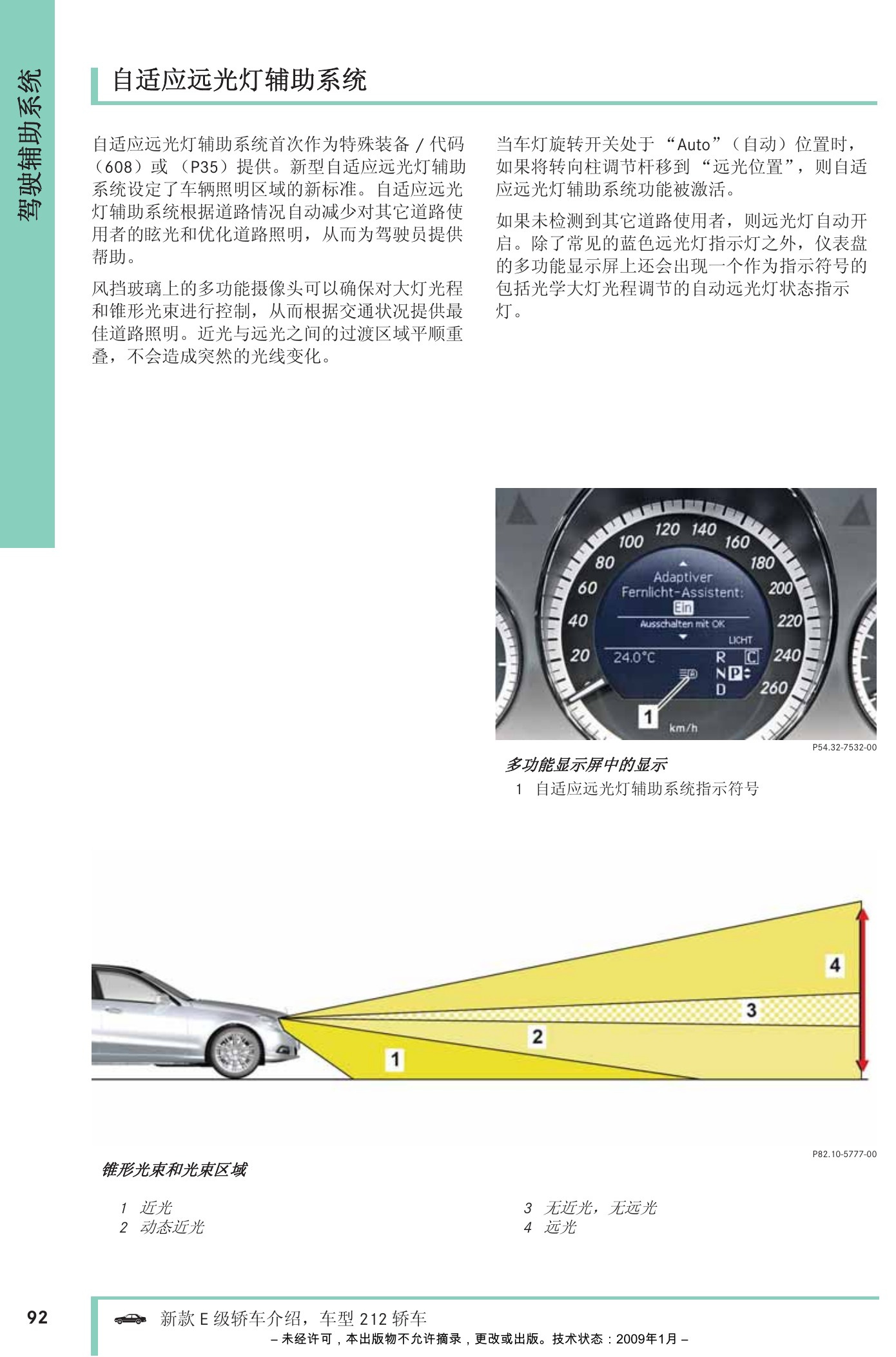

W212 E级轿车维修介绍手册原第90页。

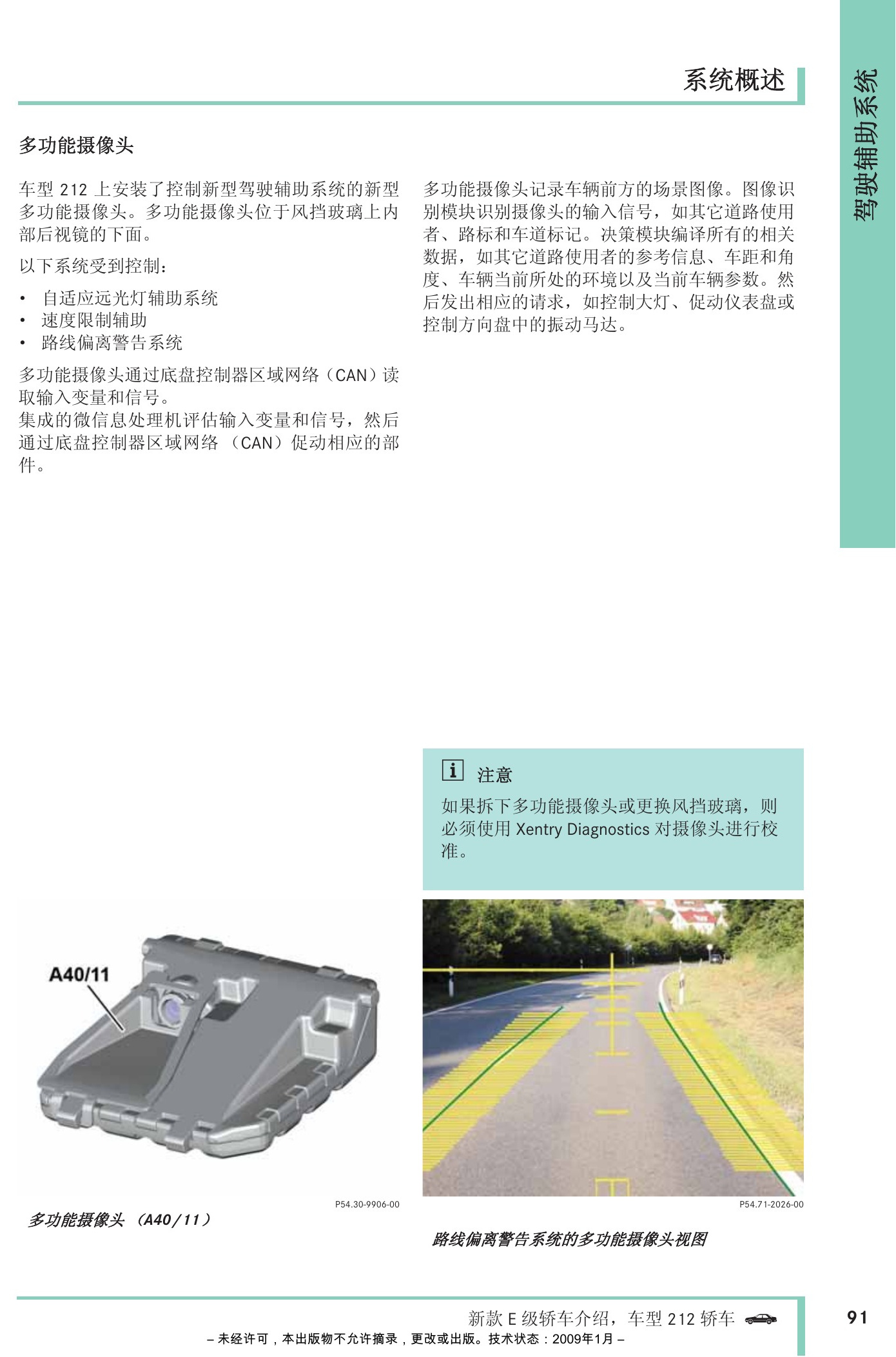

七、主动安全、被动安全与PRE-SAFE

安全章节包含主动安全辅助、被动安全约束系统、PRE-SAFE及相关传感和执行部件。安全系统拆装、检测和点火回路操作必须遵循厂家安全流程。

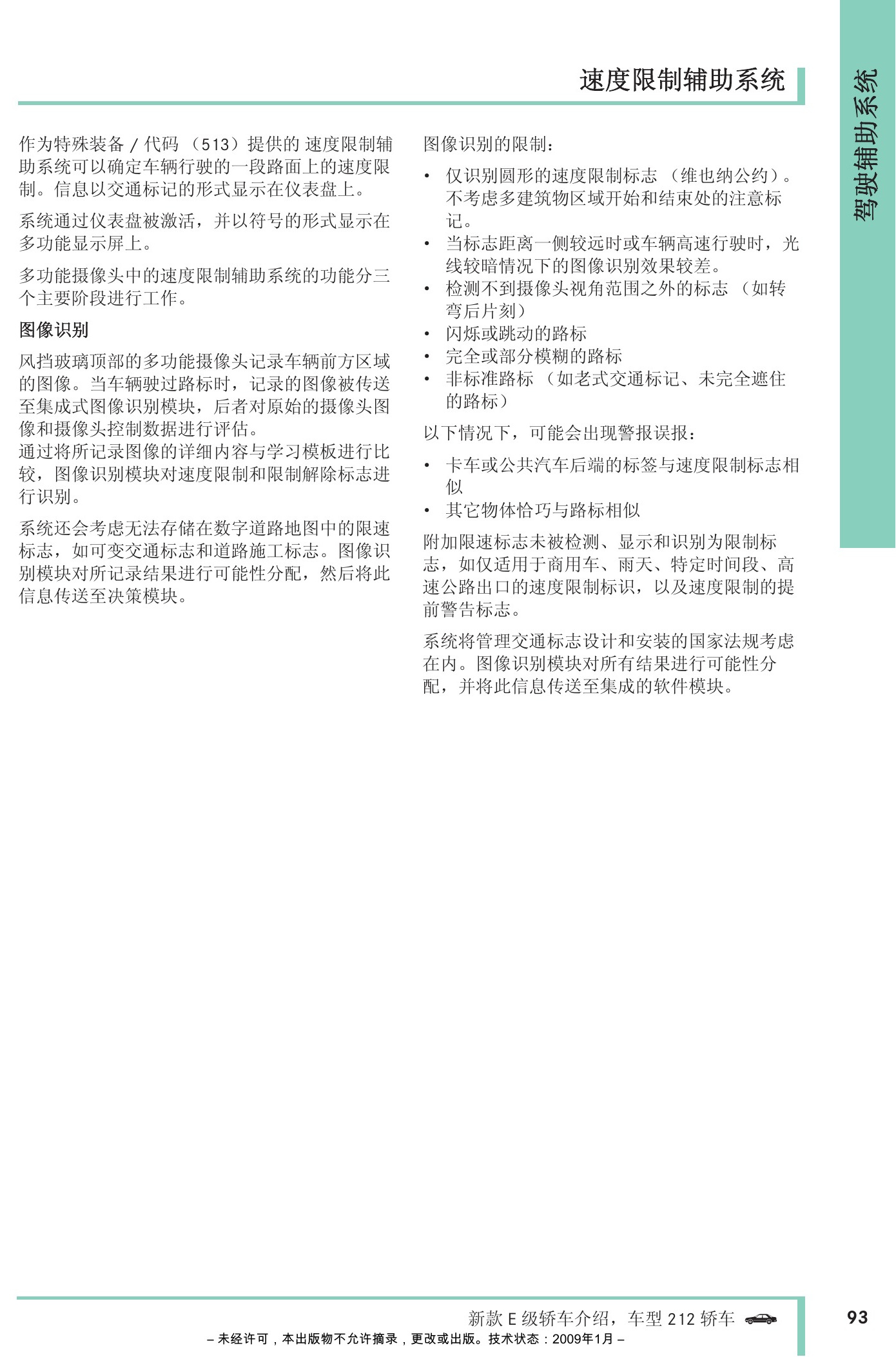

W212 E级轿车维修介绍手册原第91页。

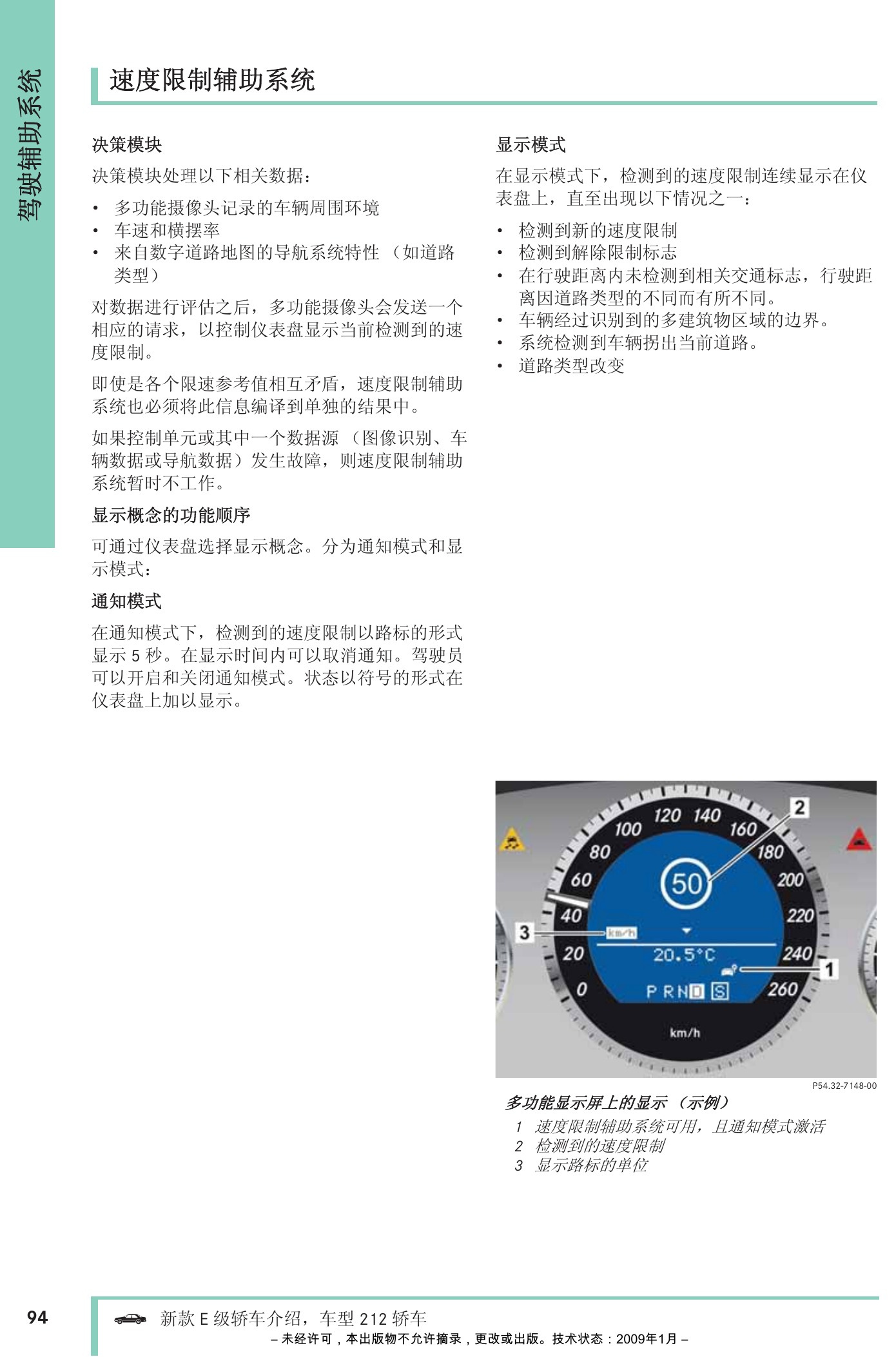

W212 E级轿车维修介绍手册原第92页。

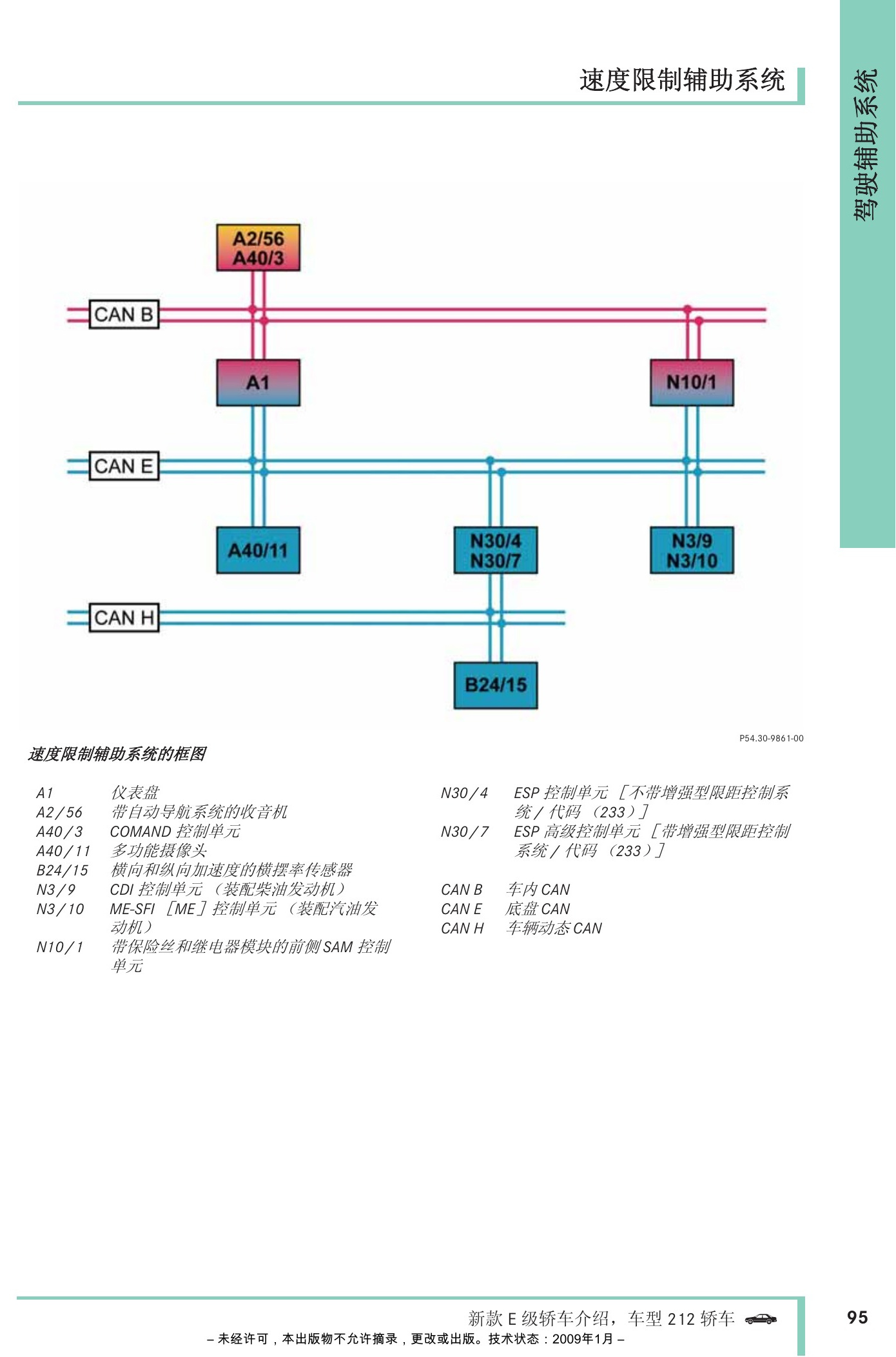

W212 E级轿车维修介绍手册原第93页。
W212 E级轿车维修介绍手册原第94页。

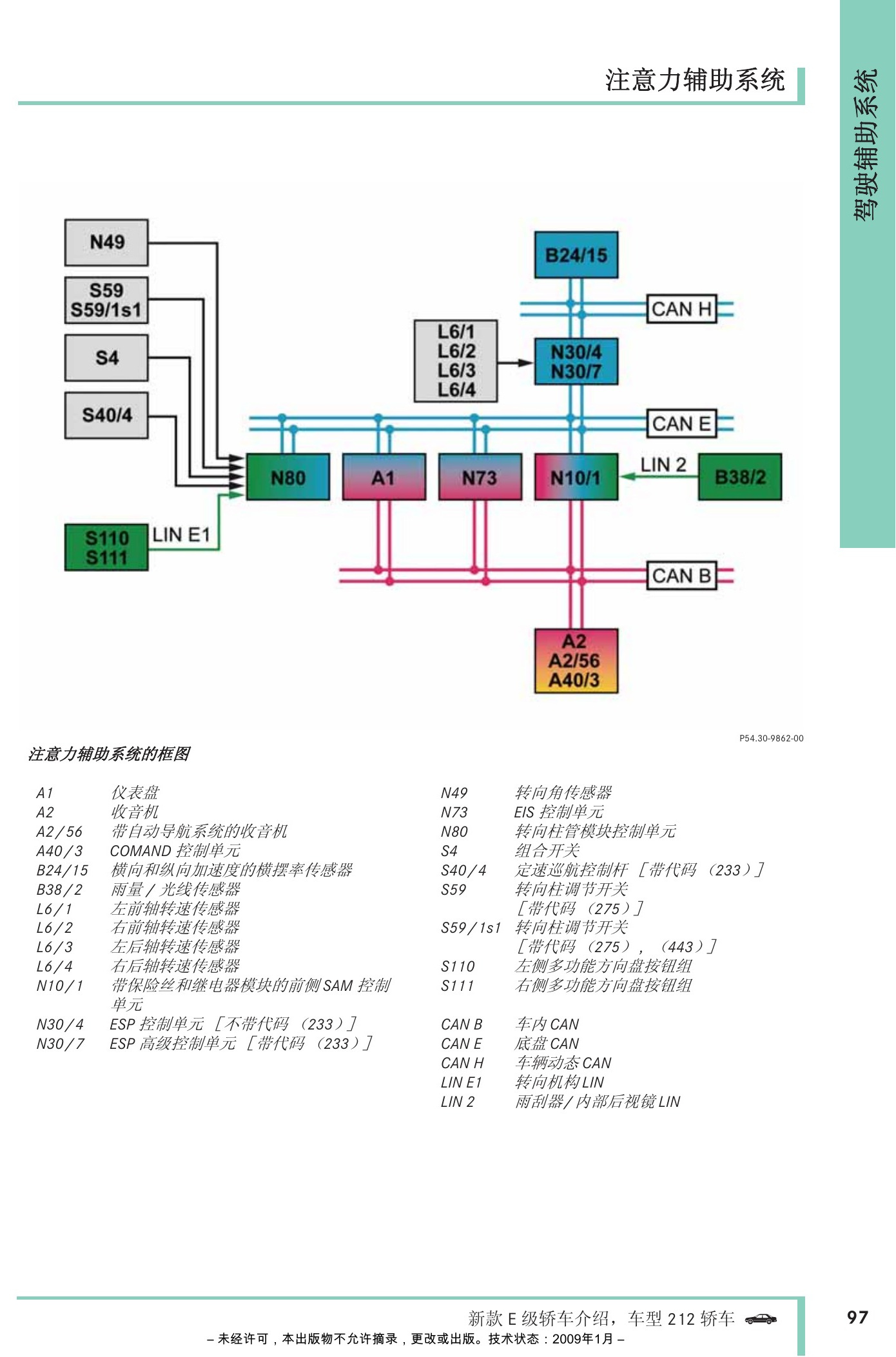

W212 E级轿车维修介绍手册原第95页。

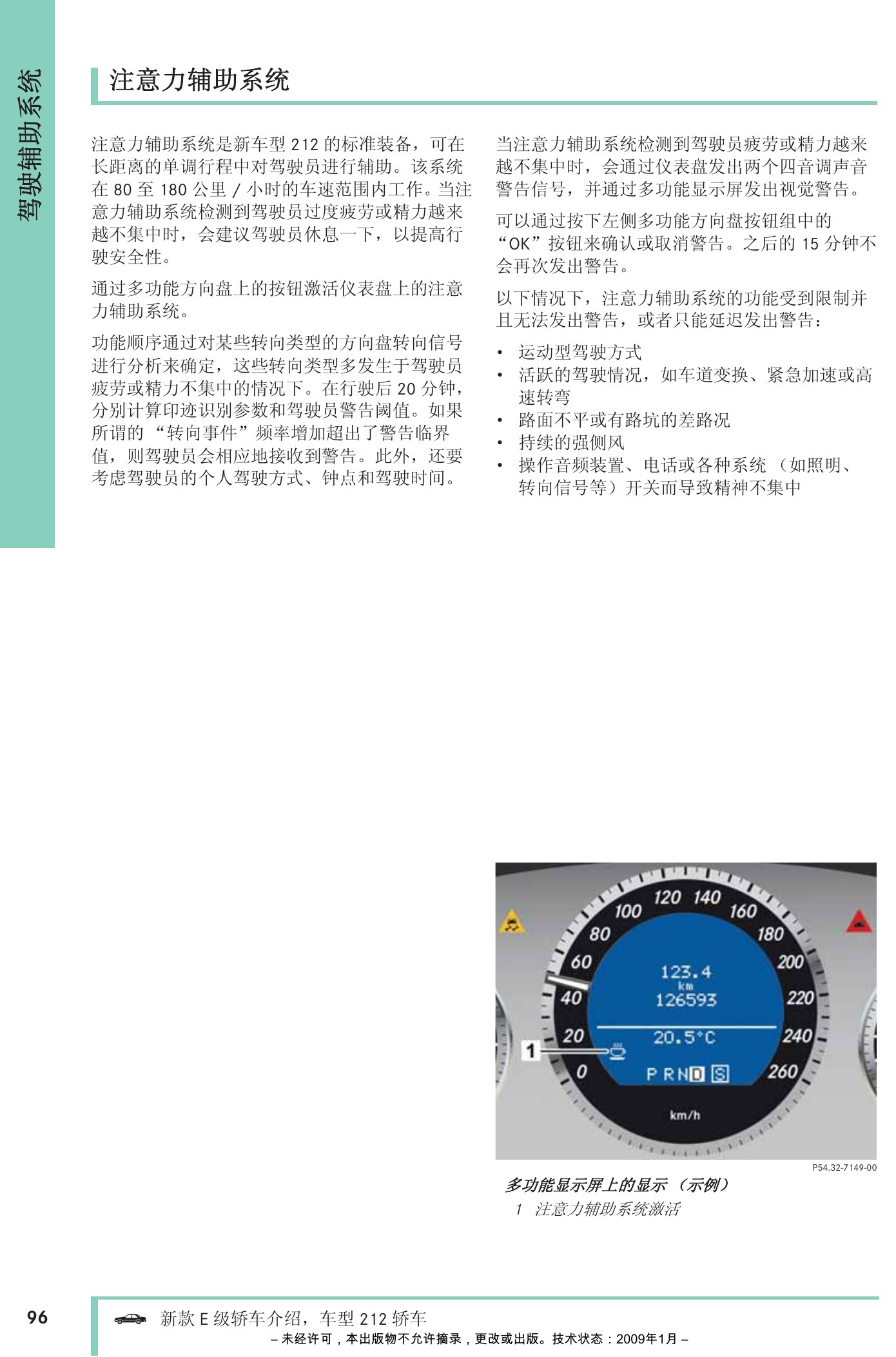

W212 E级轿车维修介绍手册原第96页。
W212 E级轿车维修介绍手册原第97页。

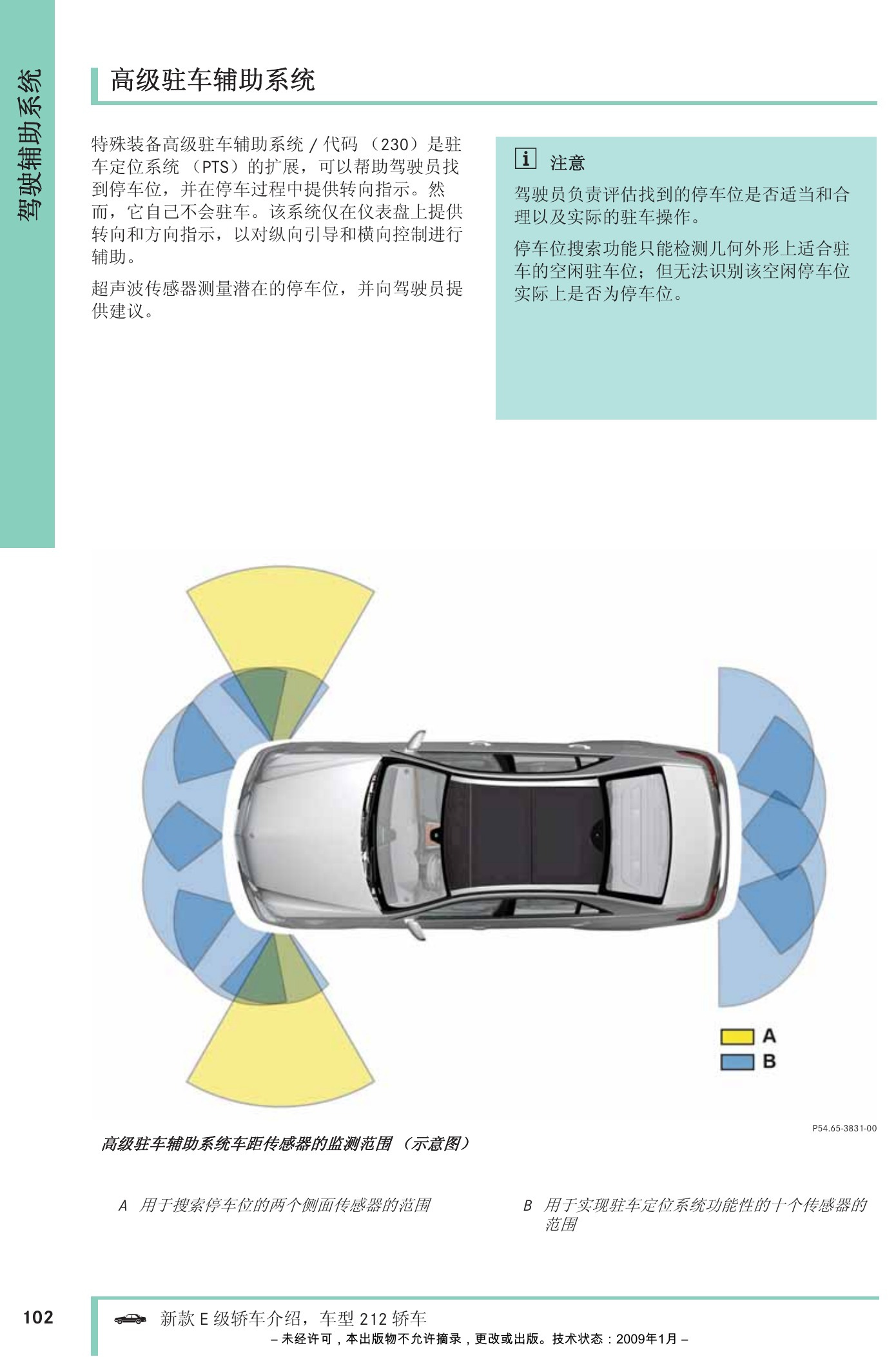

W212 E级轿车维修介绍手册原第98页。

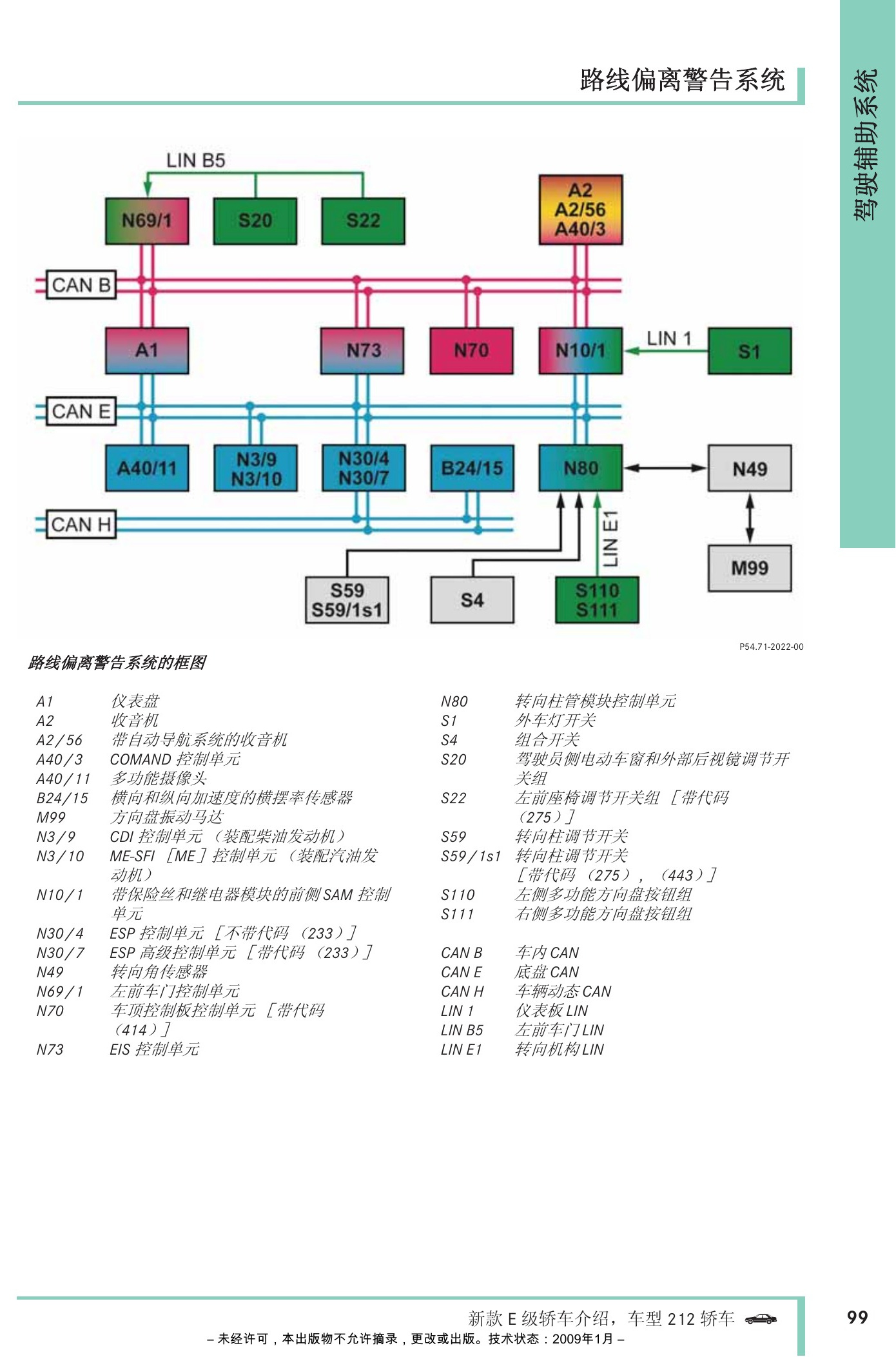

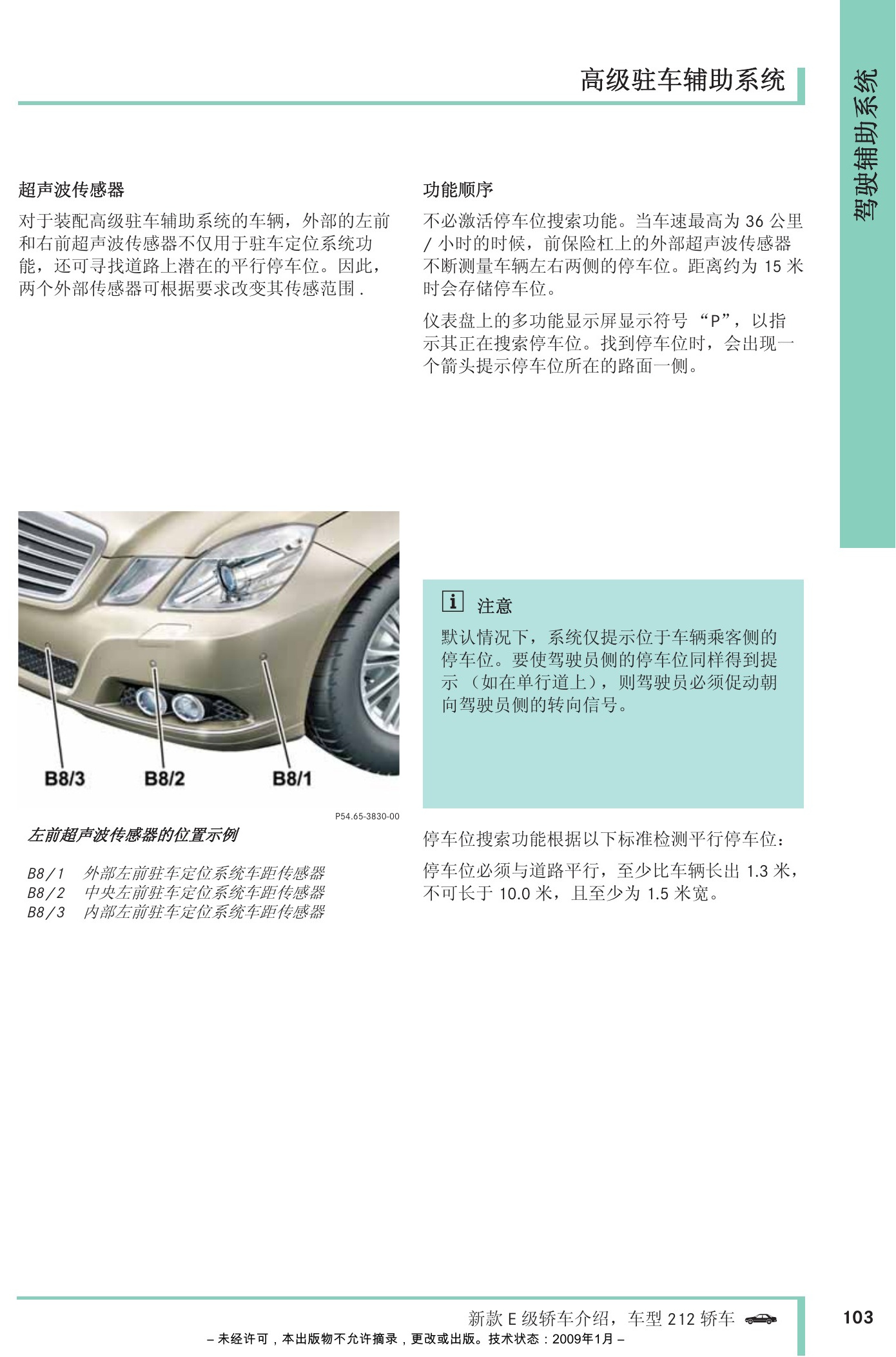

W212 E级轿车维修介绍手册原第99页。

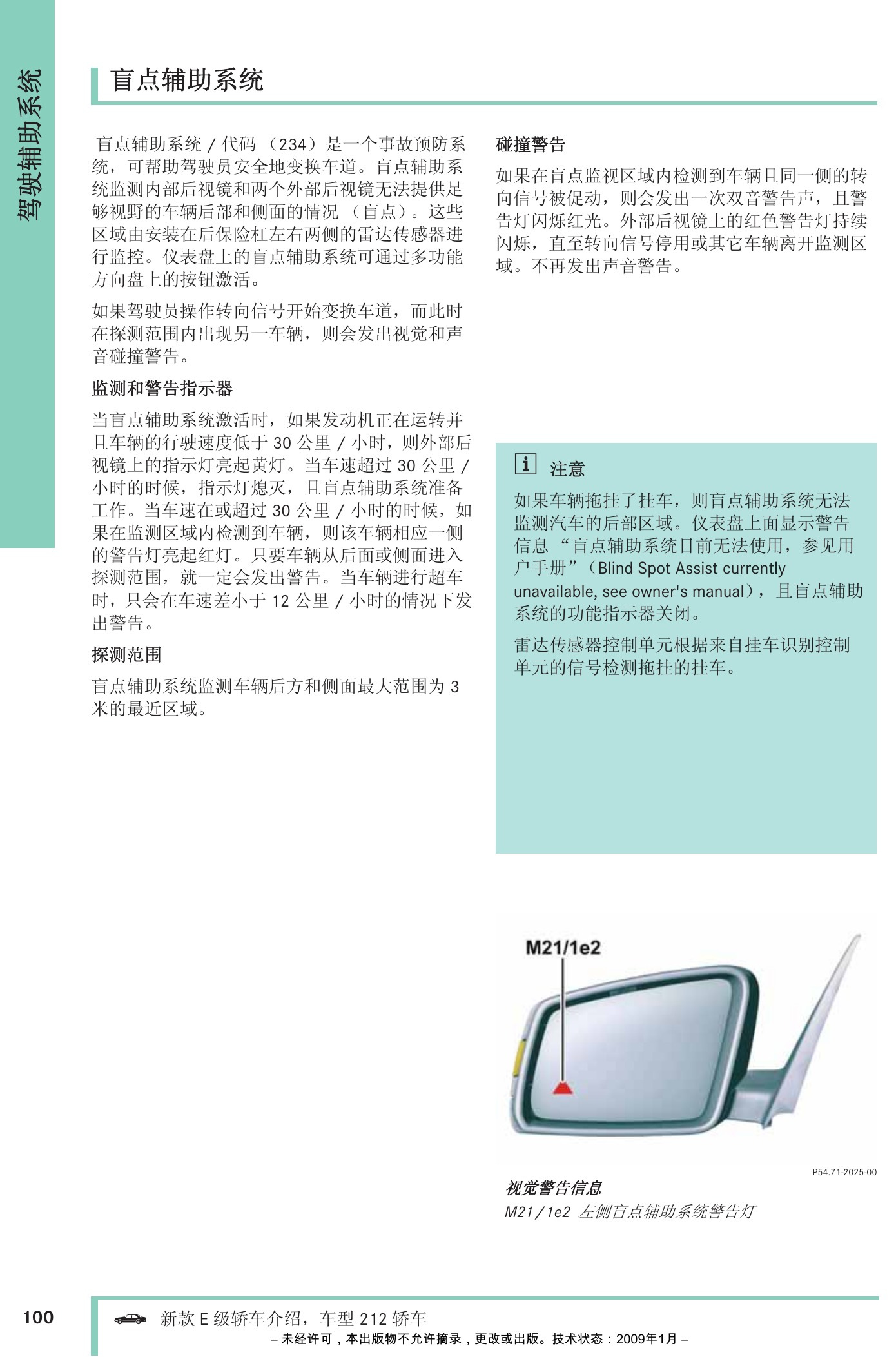

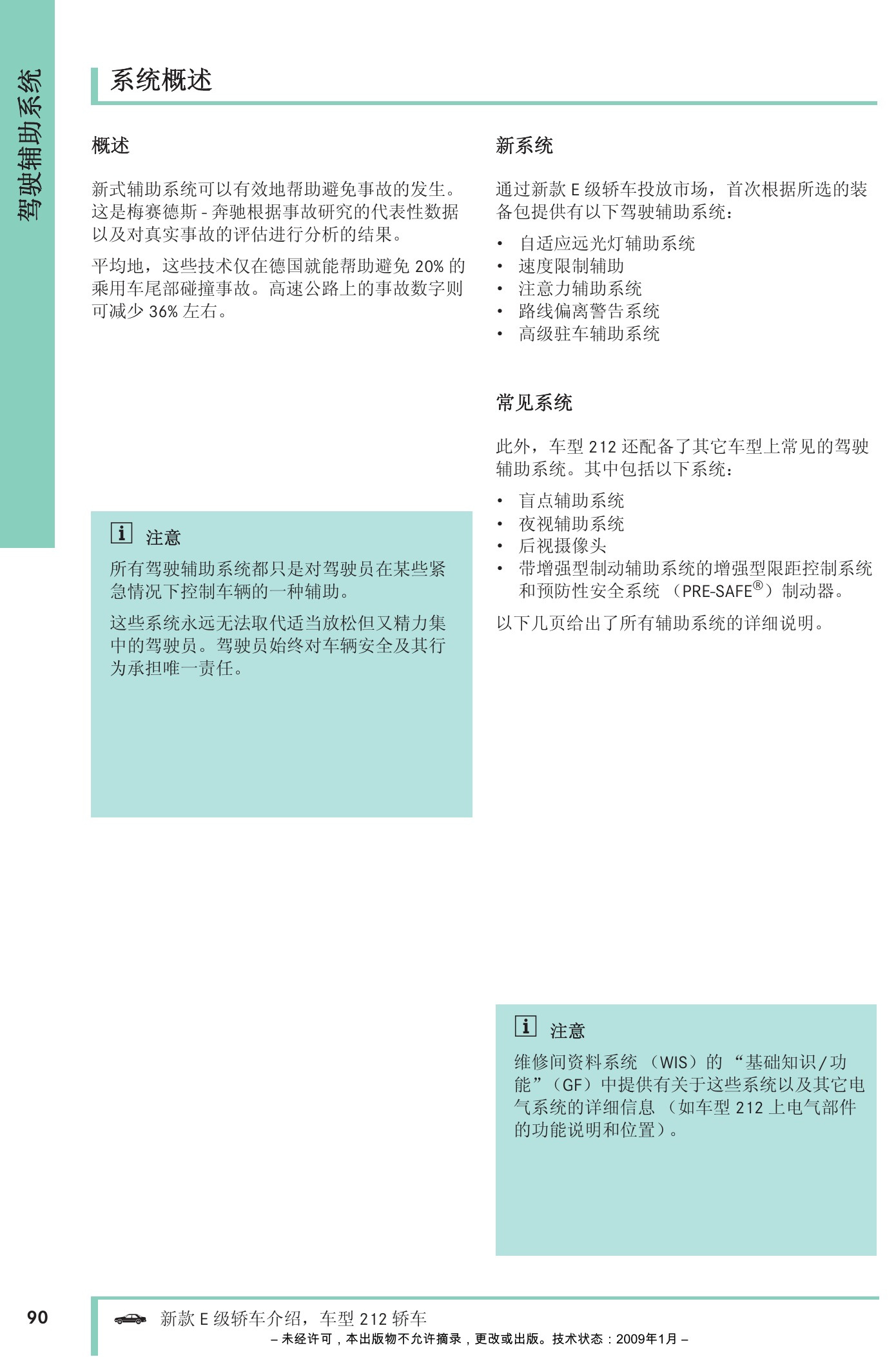

W212 E级轿车维修介绍手册原第100页。

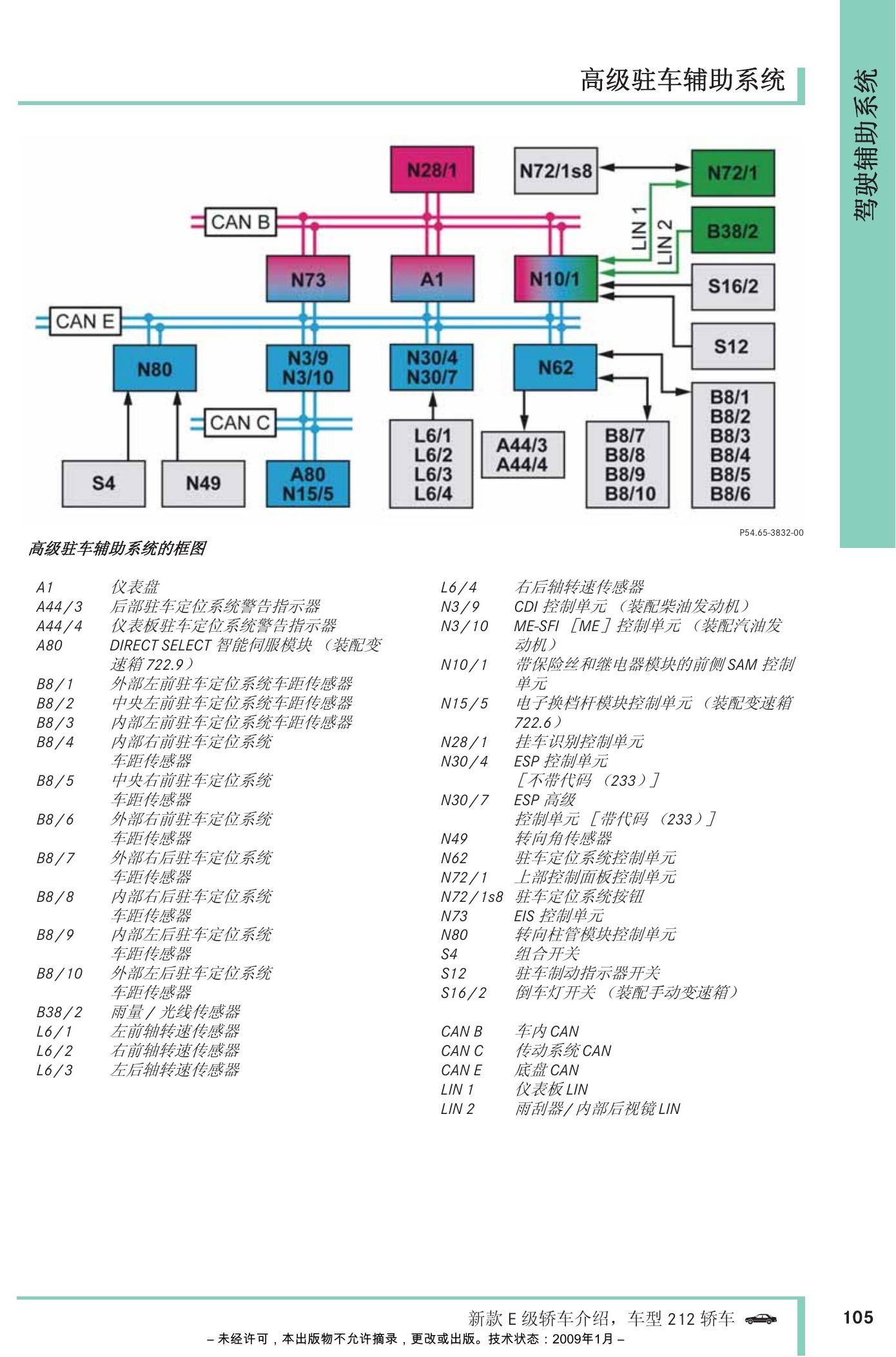

W212 E级轿车维修介绍手册原第101页。

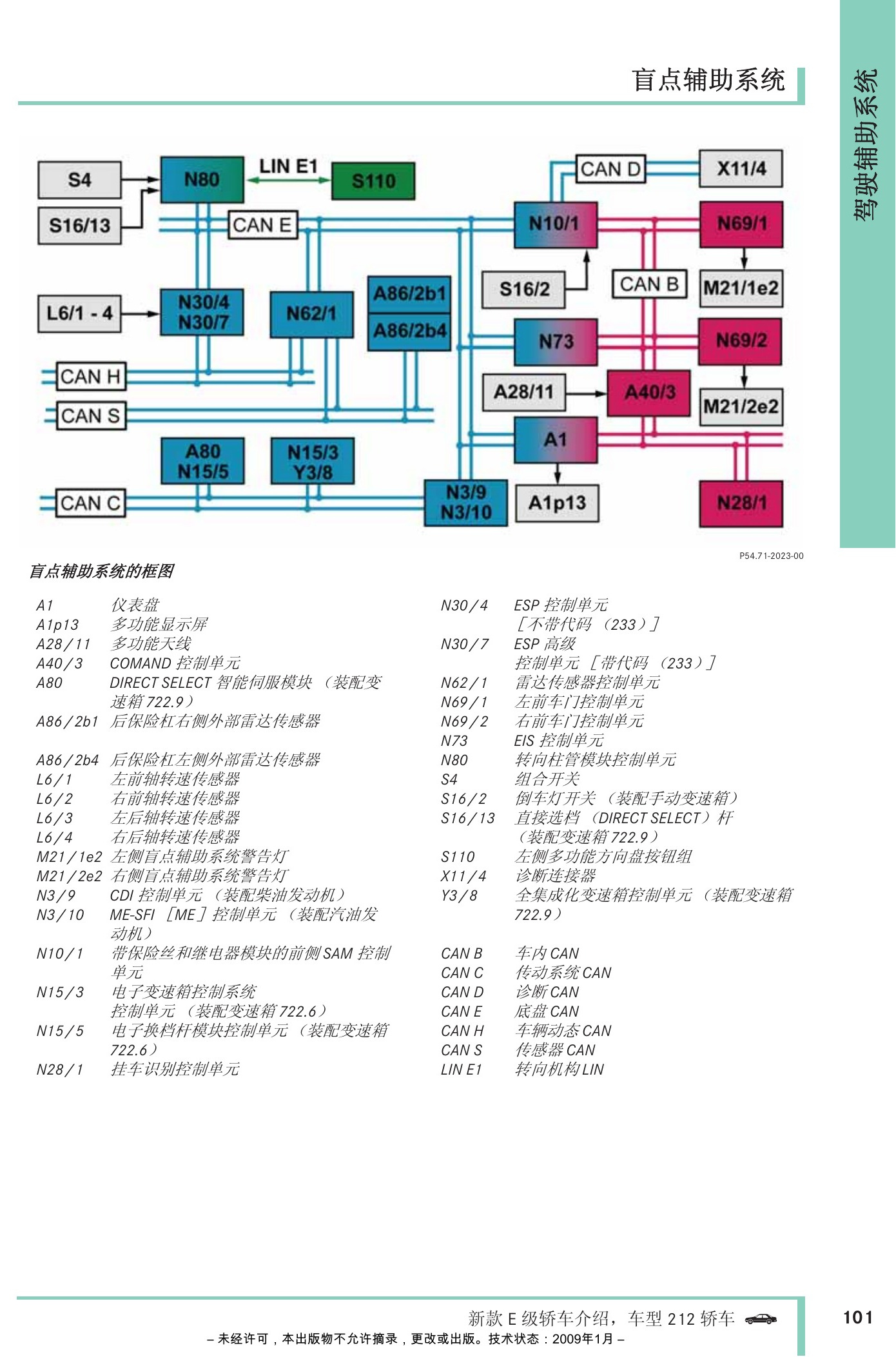

W212 E级轿车维修介绍手册原第102页。

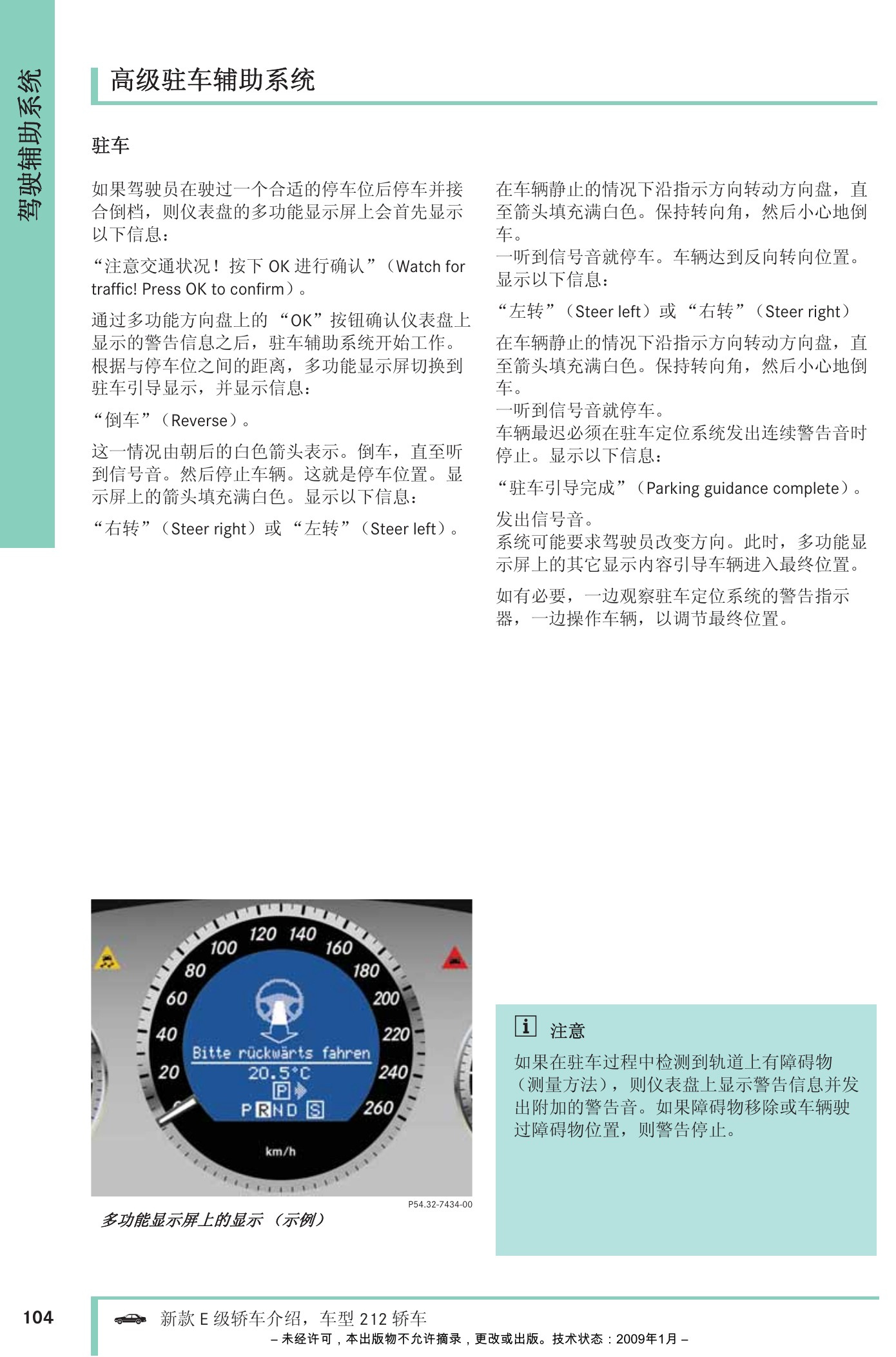

W212 E级轿车维修介绍手册原第103页。
W212 E级轿车维修介绍手册原第104页。
W212 E级轿车维修介绍手册原第105页。

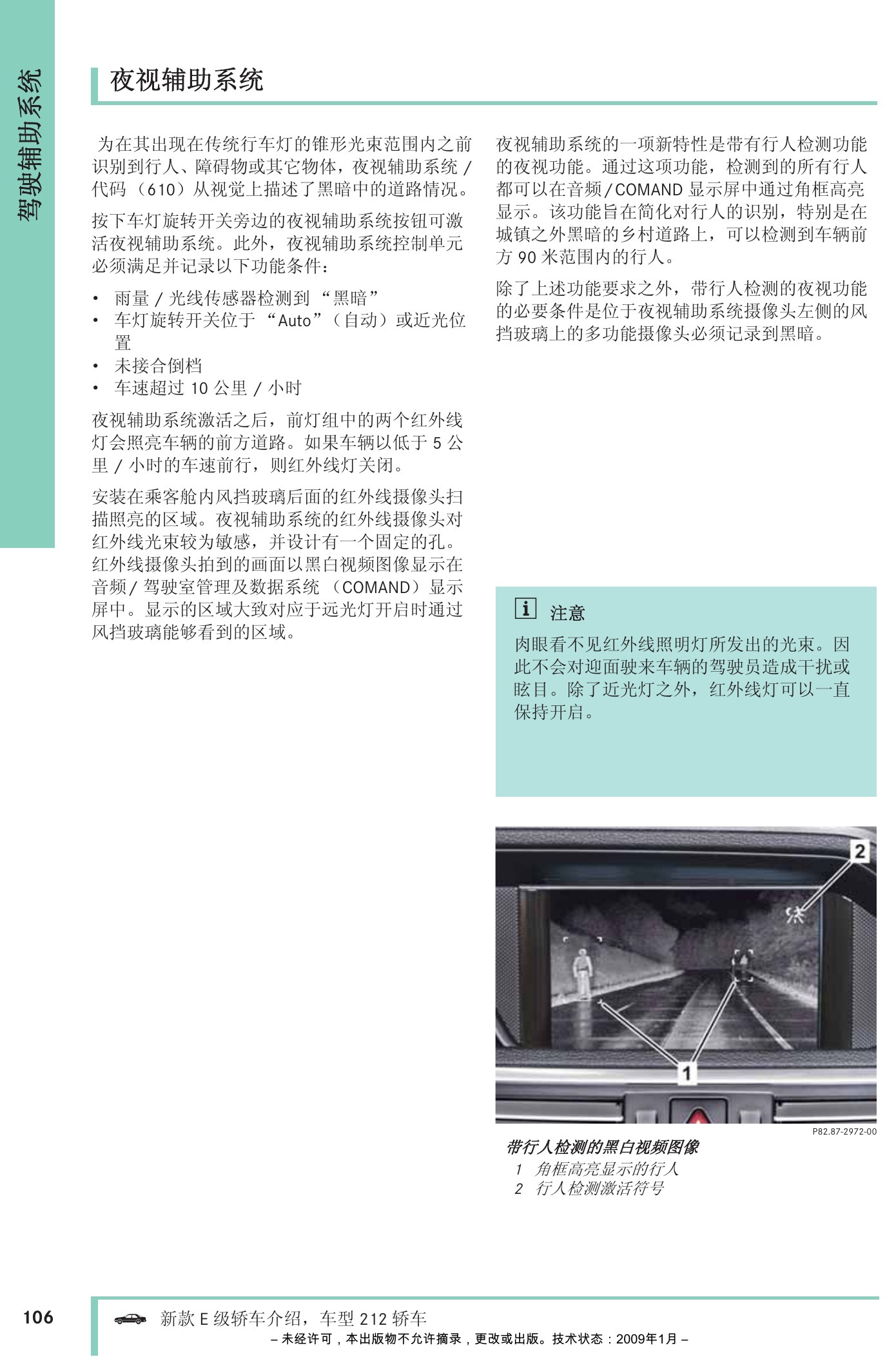

W212 E级轿车维修介绍手册原第106页。

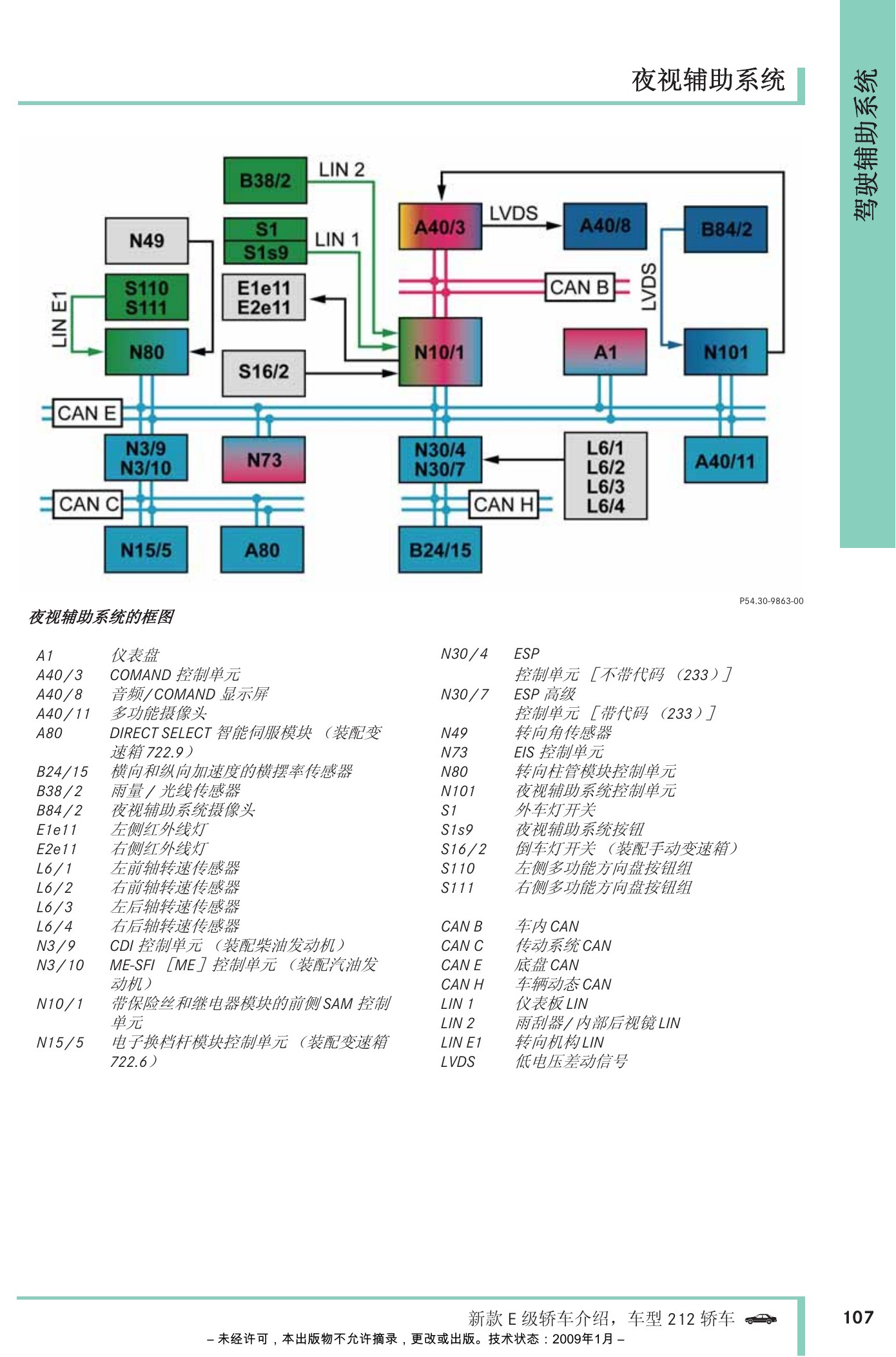

W212 E级轿车维修介绍手册原第107页。

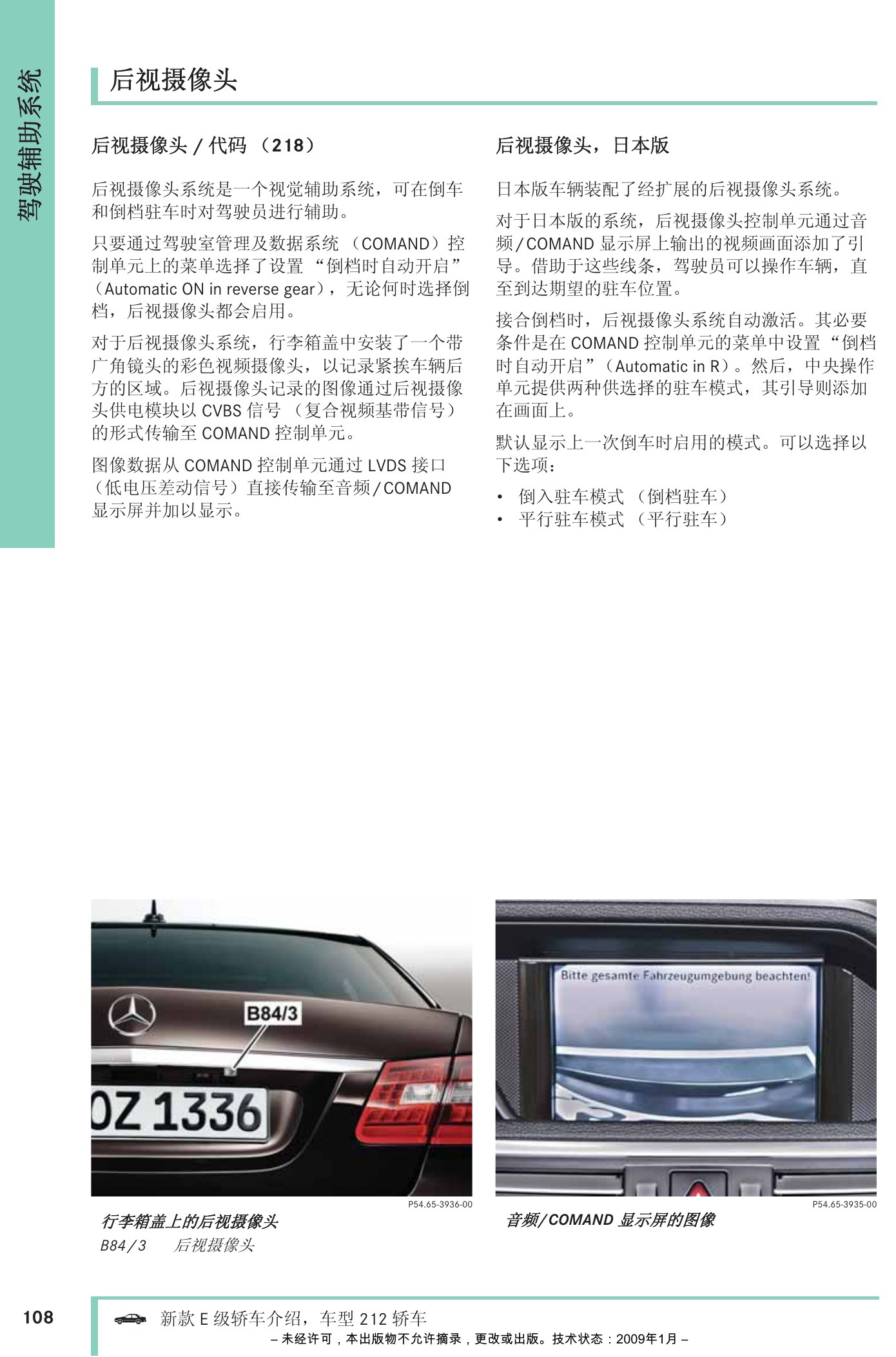

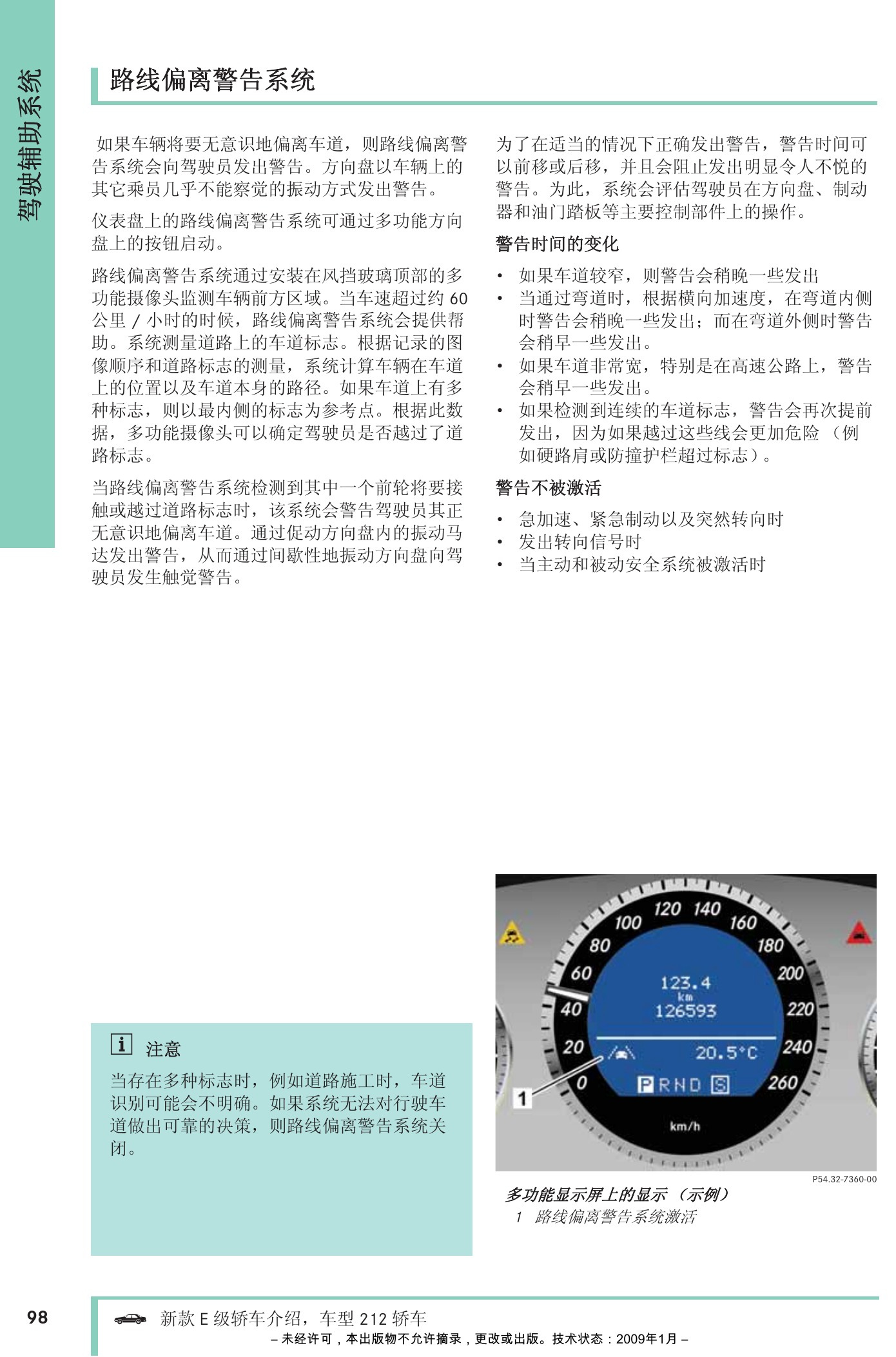

W212 E级轿车维修介绍手册原第108页。

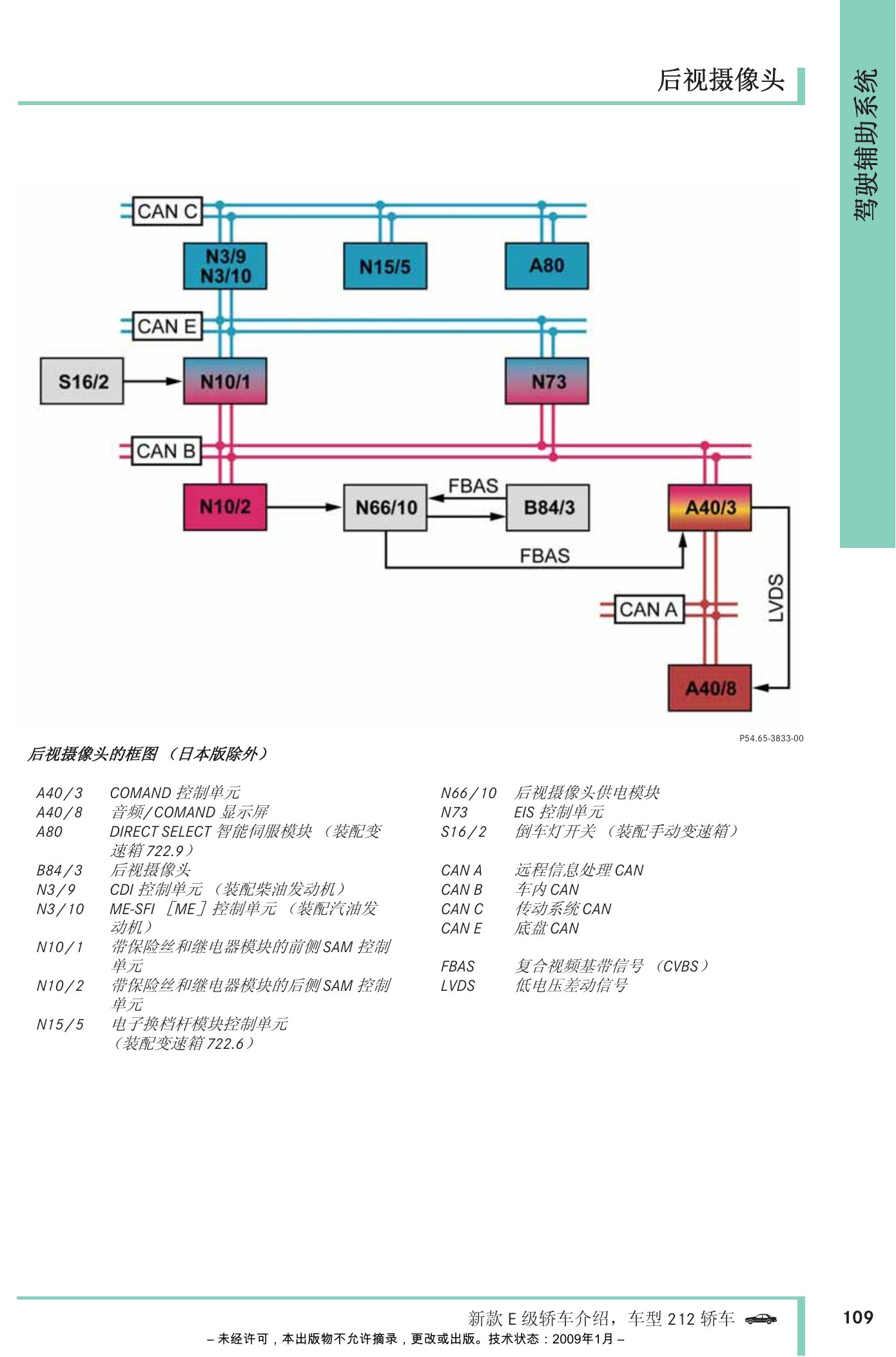

W212 E级轿车维修介绍手册原第109页。

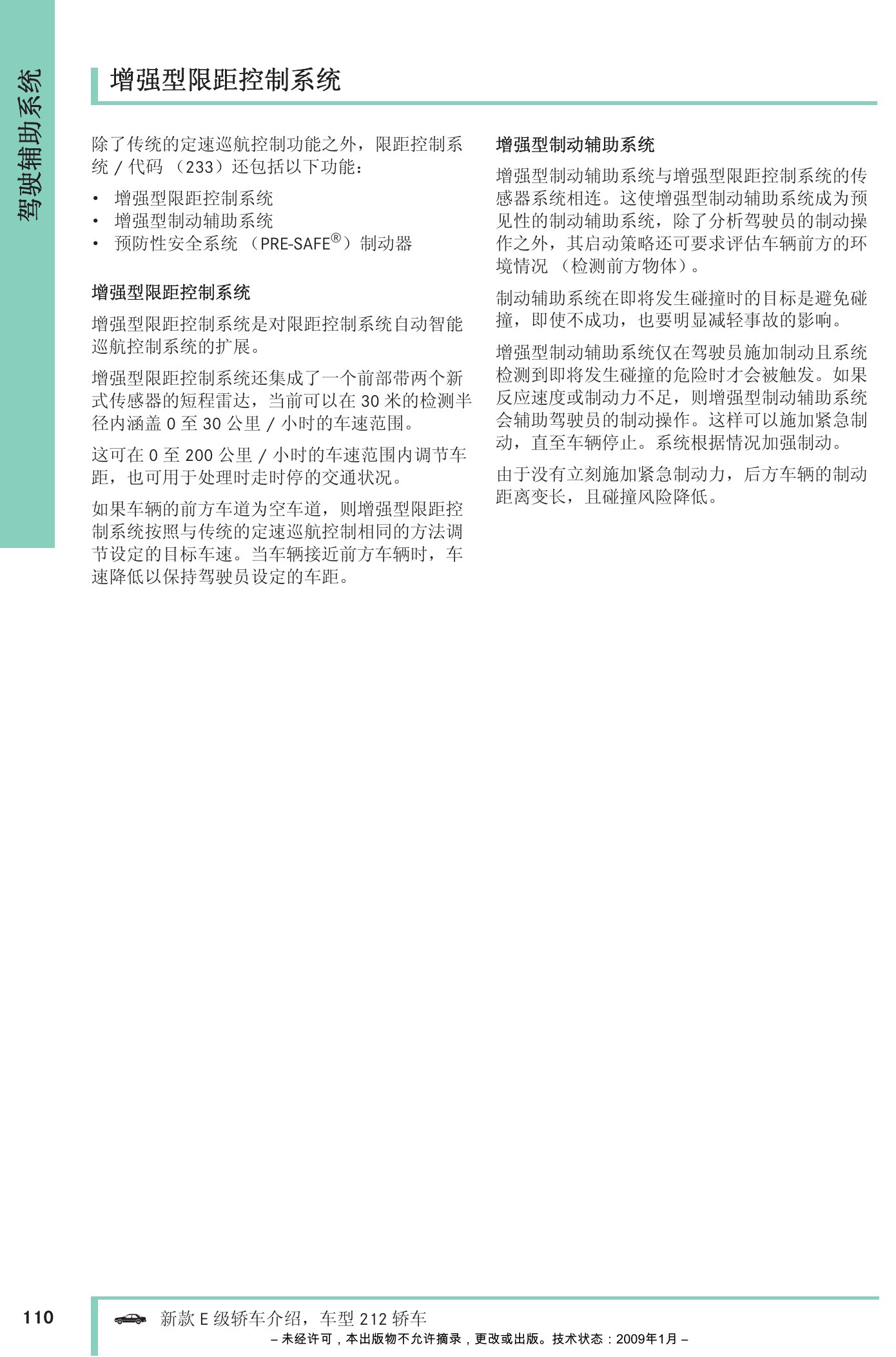

W212 E级轿车维修介绍手册原第110页。

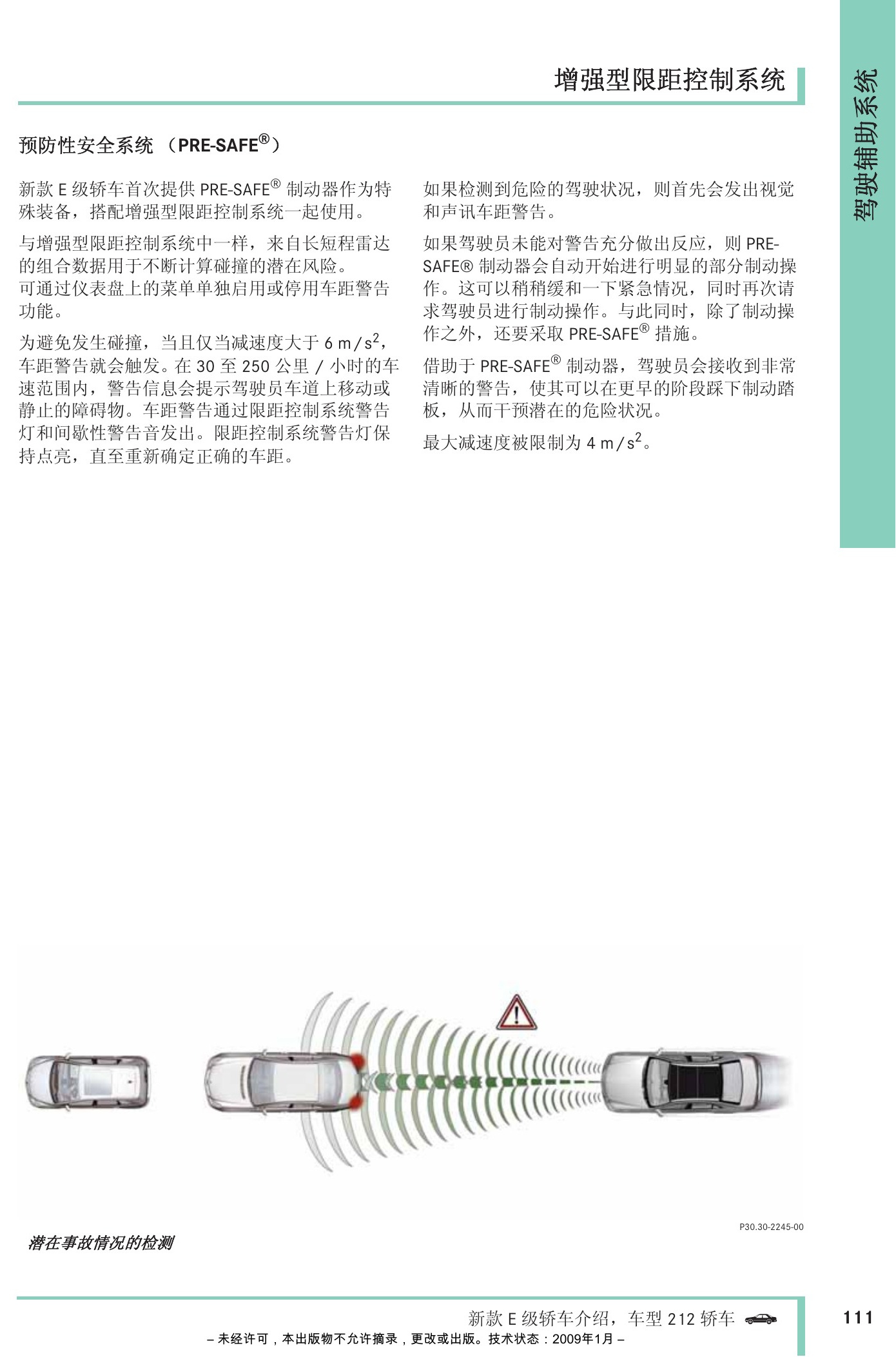

W212 E级轿车维修介绍手册原第111页。

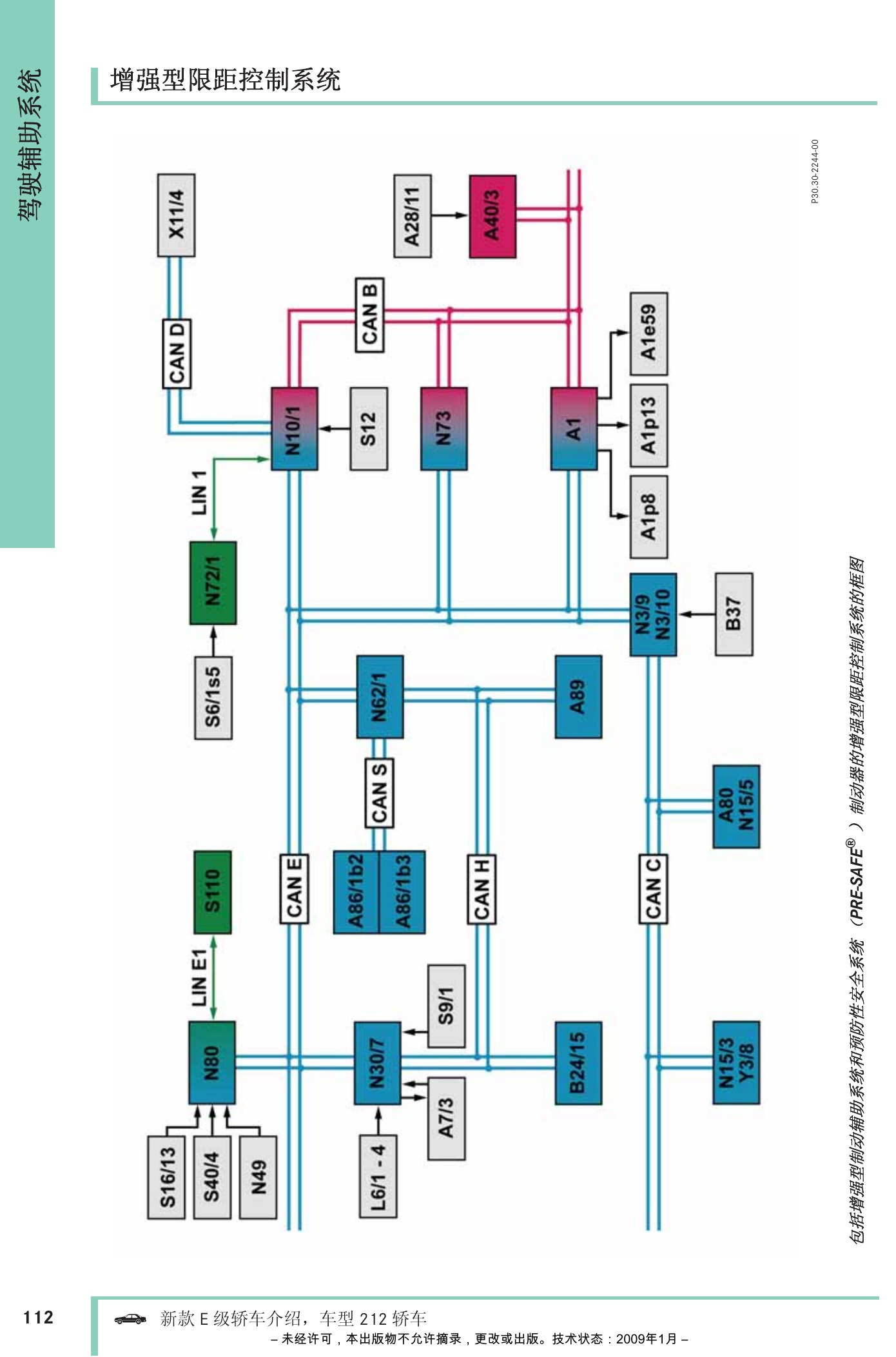

W212 E级轿车维修介绍手册原第112页。

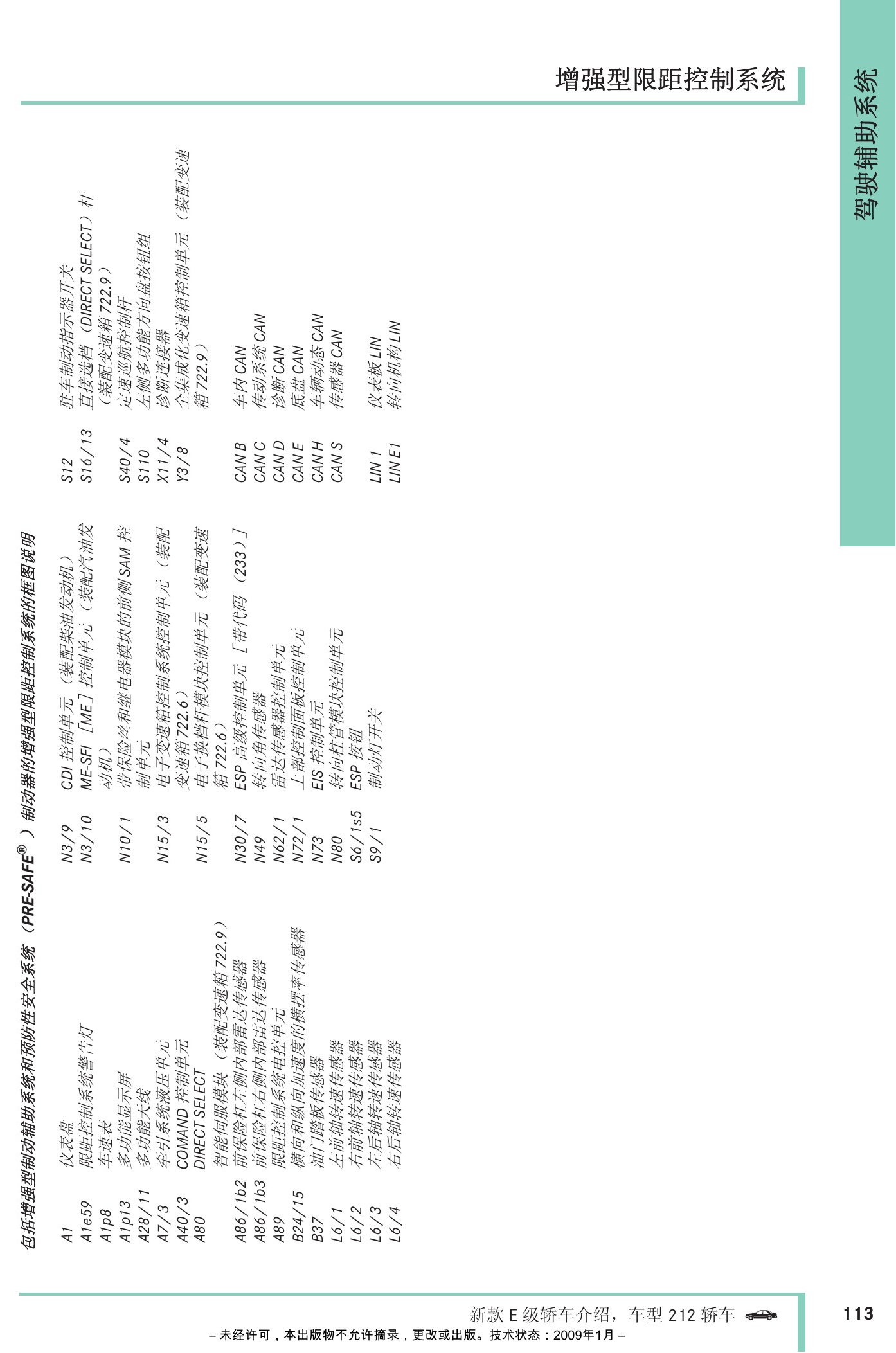

W212 E级轿车维修介绍手册原第113页。

八、舒适系统、空调与信息娱乐

舒适章节介绍座椅、车顶、恒温控制、信息娱乐、语音控制和相关操控显示。不同配置线和市场版本的控制单元及功能会有差异。

W212 E级轿车维修介绍手册原第114页。

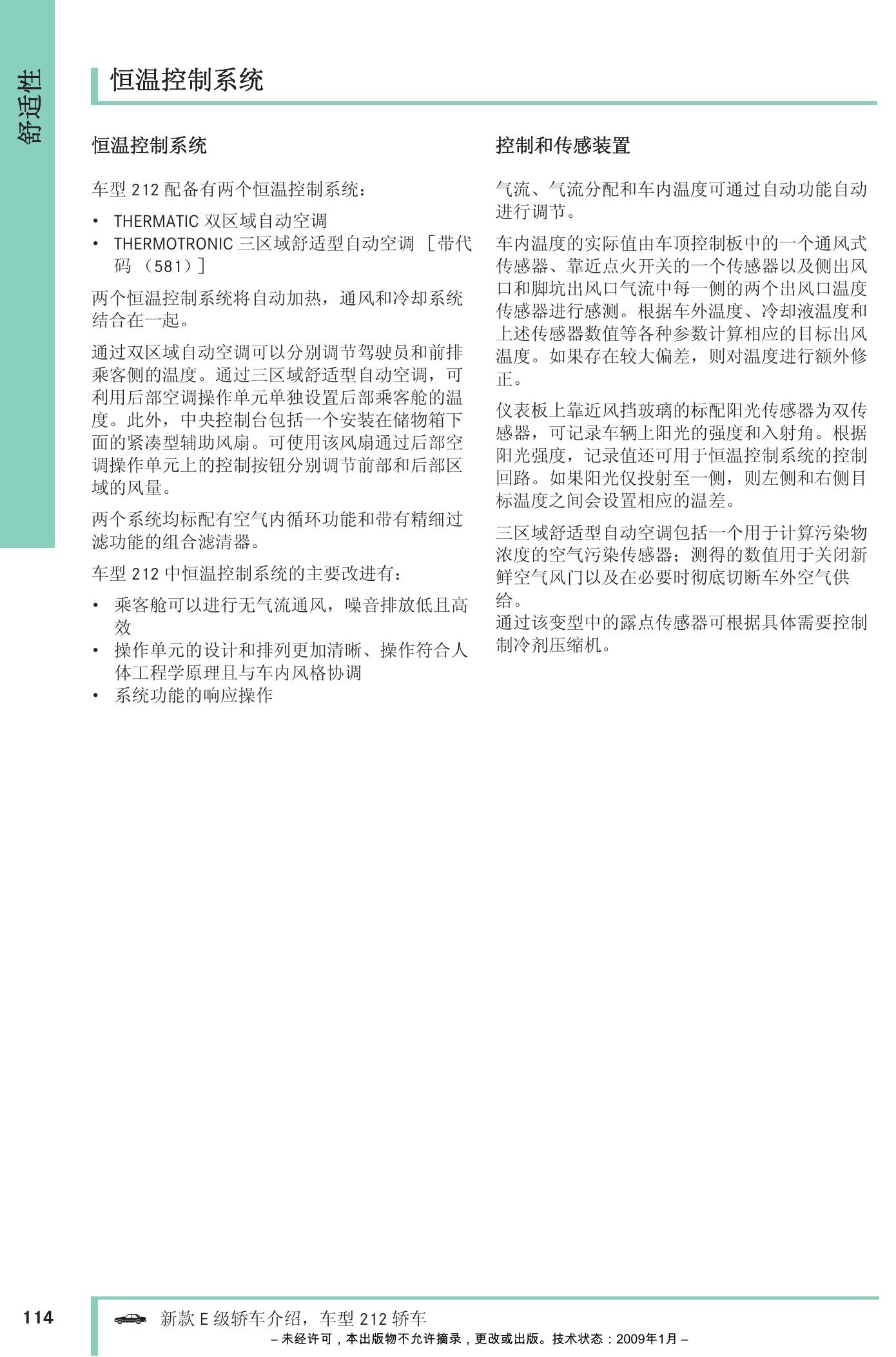

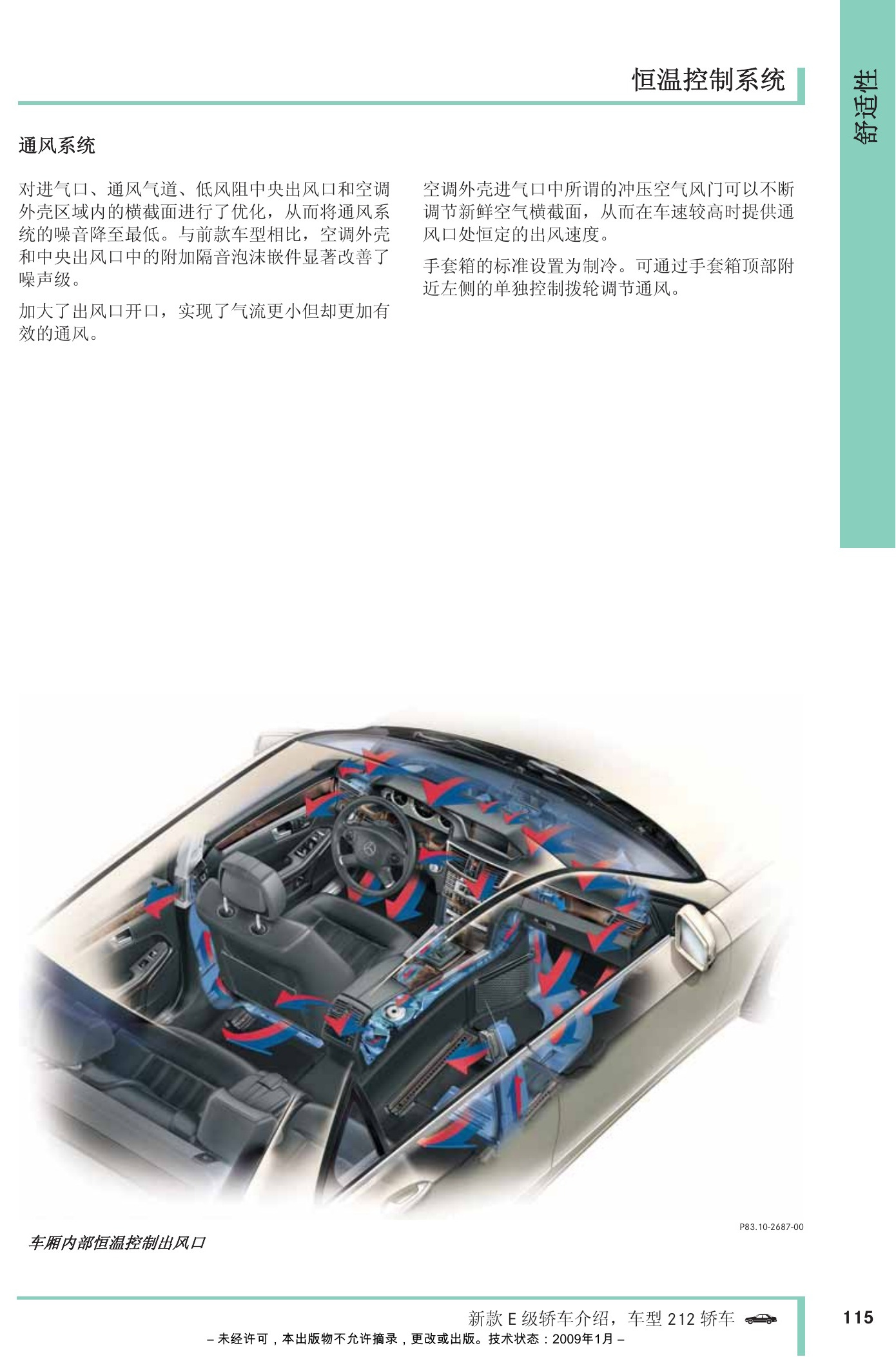

W212 E级轿车维修介绍手册原第115页。

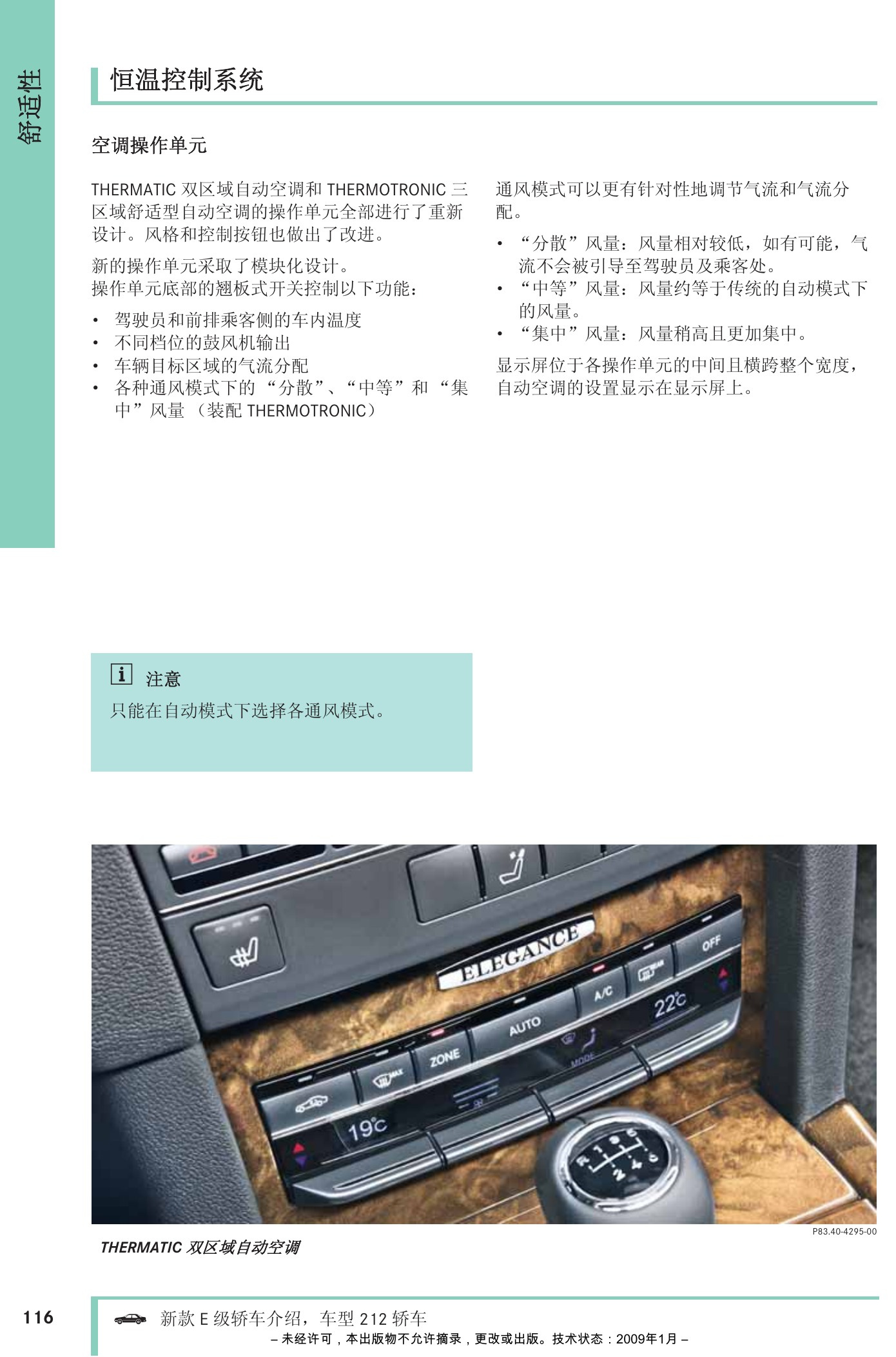

W212 E级轿车维修介绍手册原第116页。

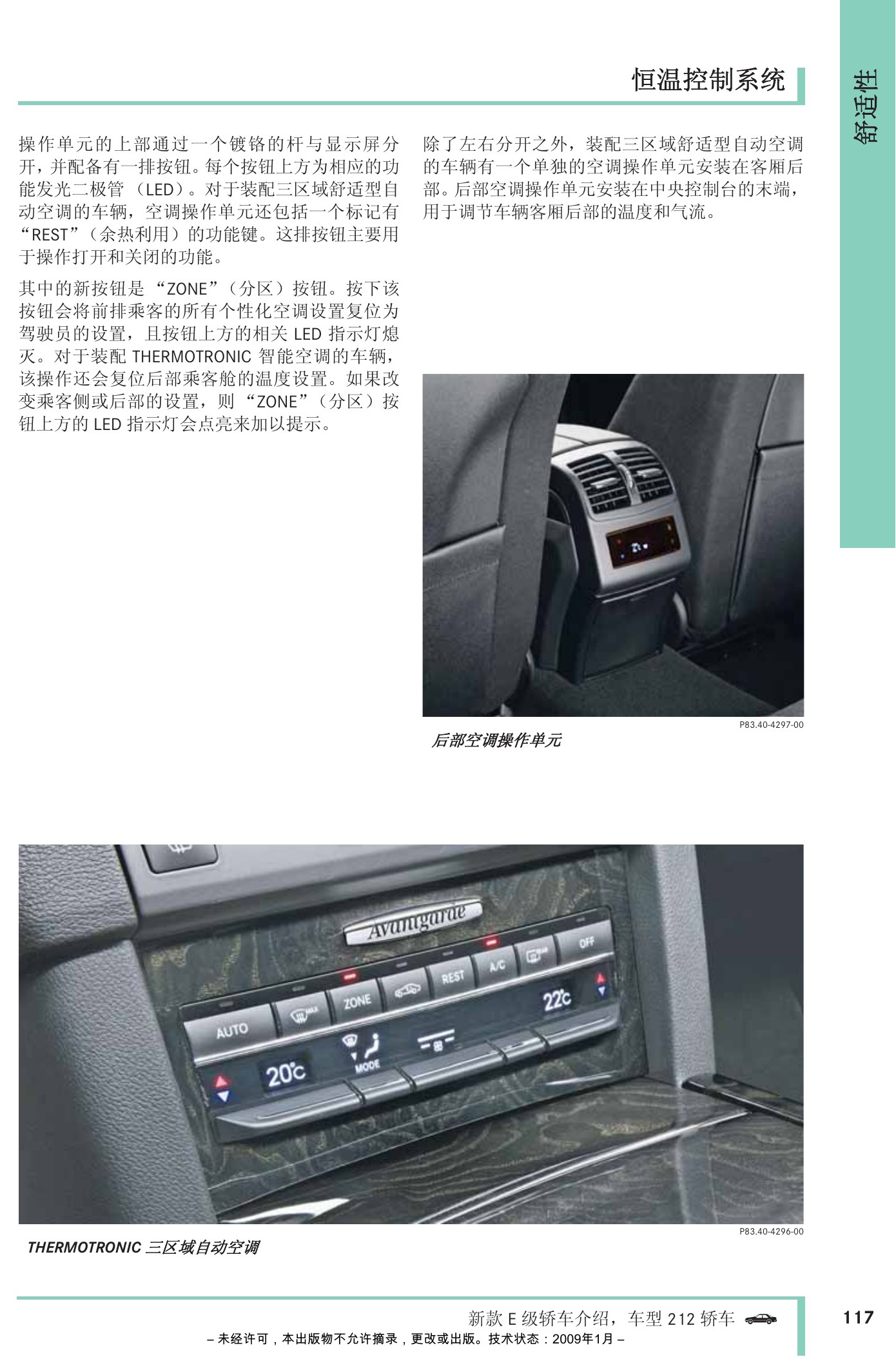

W212 E级轿车维修介绍手册原第117页。
W212 E级轿车维修介绍手册原第118页。

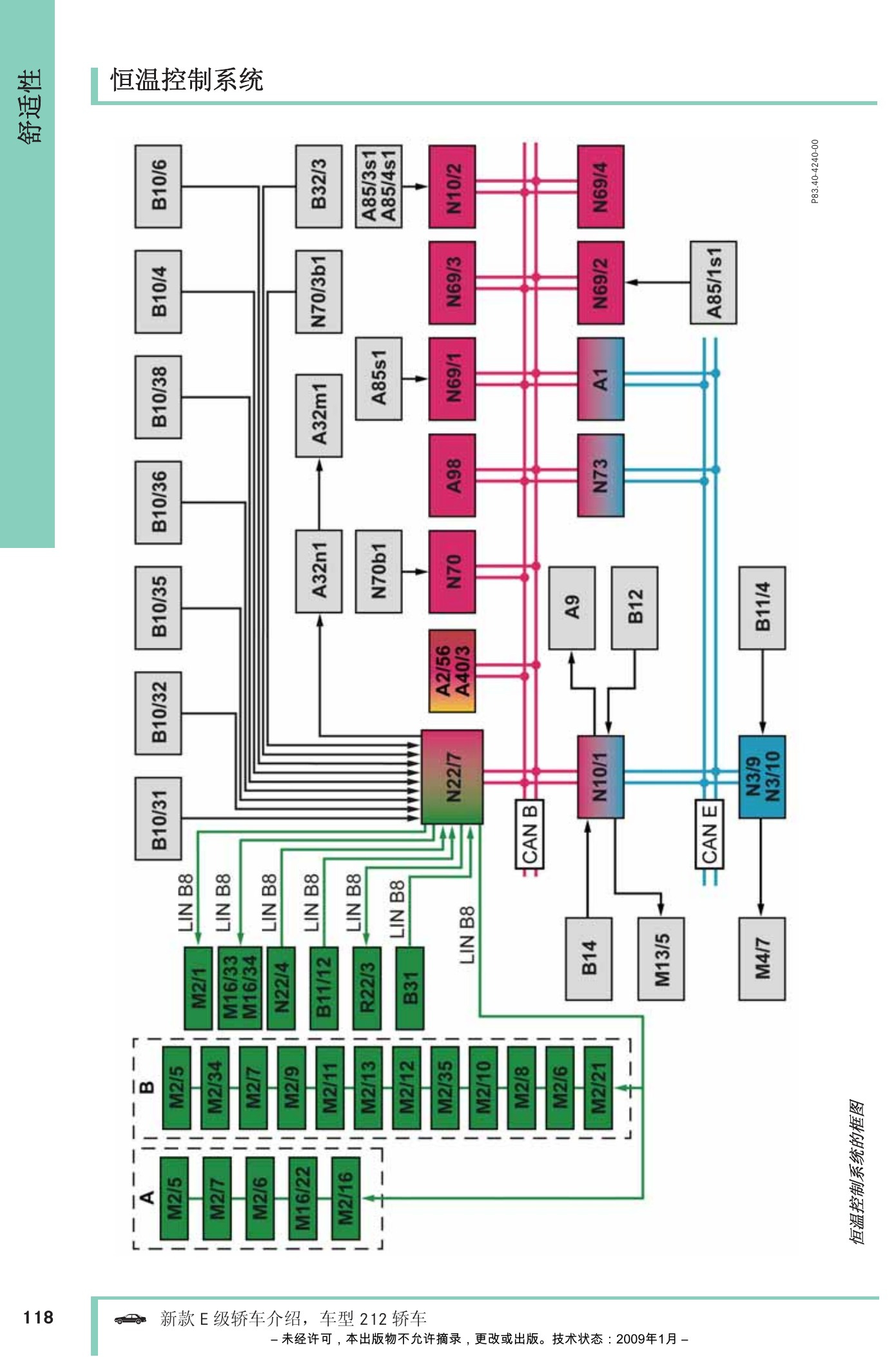

W212 E级轿车维修介绍手册原第119页。

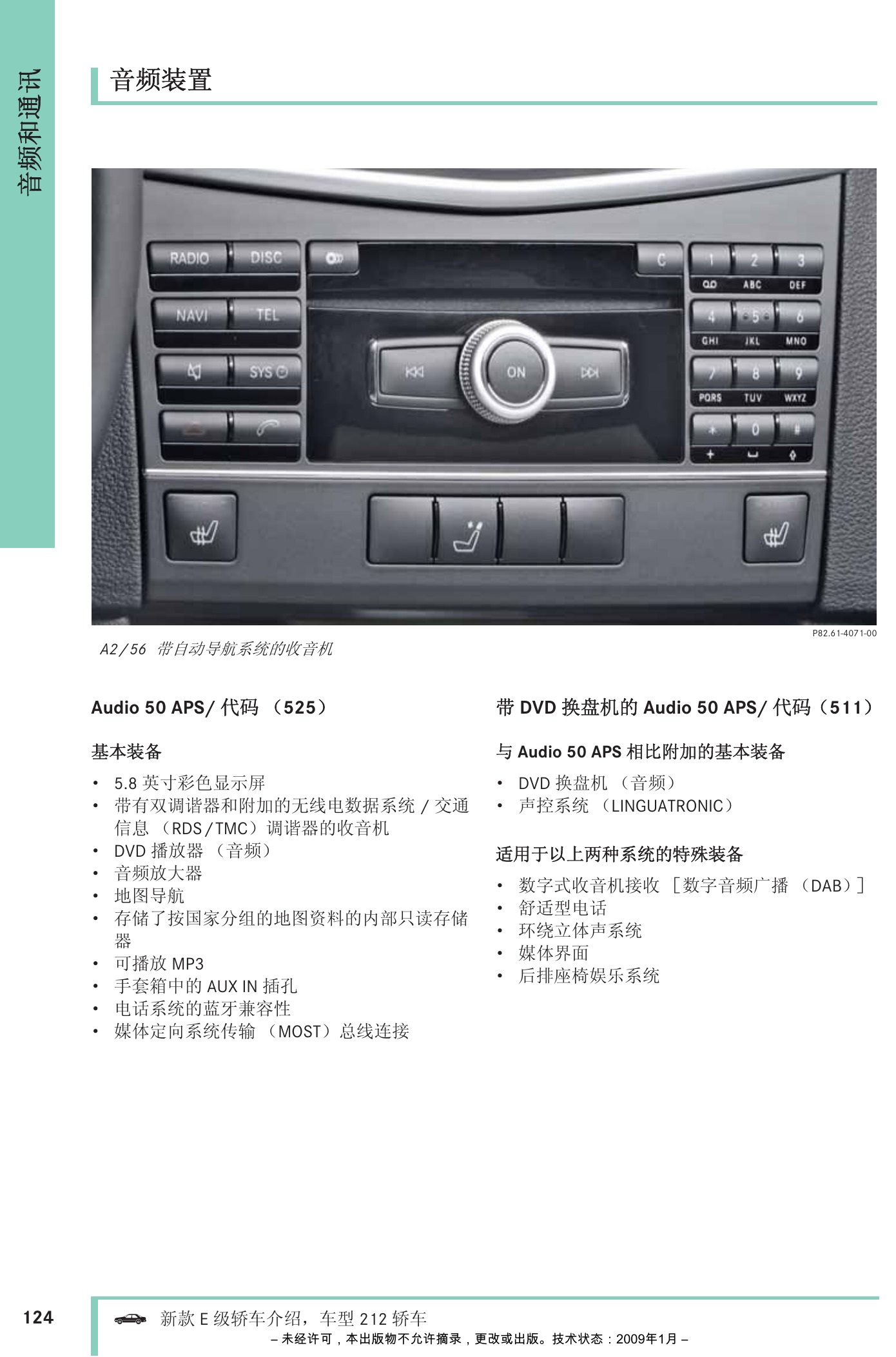

W212 E级轿车维修介绍手册原第120页。

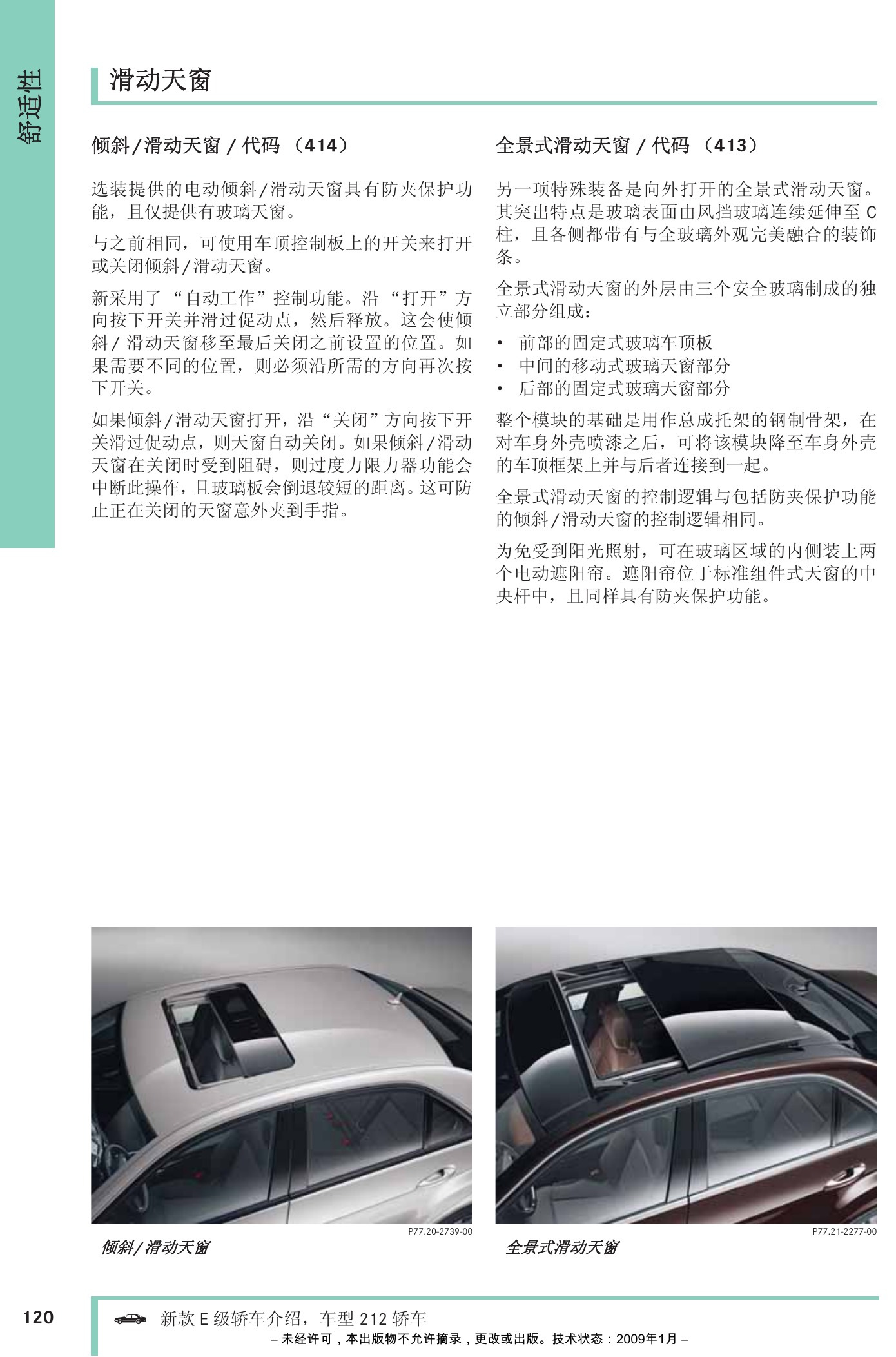

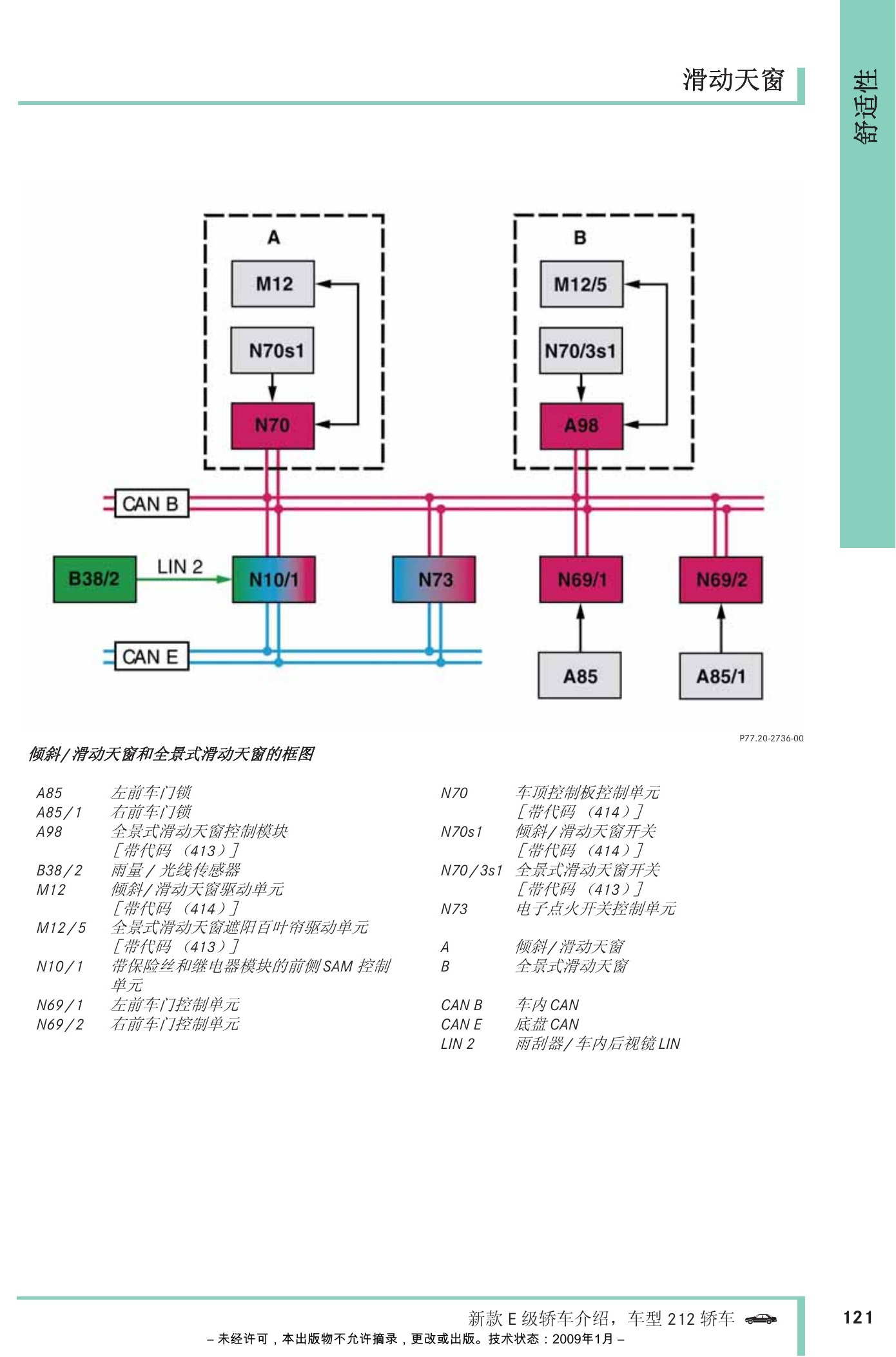

W212 E级轿车维修介绍手册原第121页。
W212 E级轿车维修介绍手册原第122页。

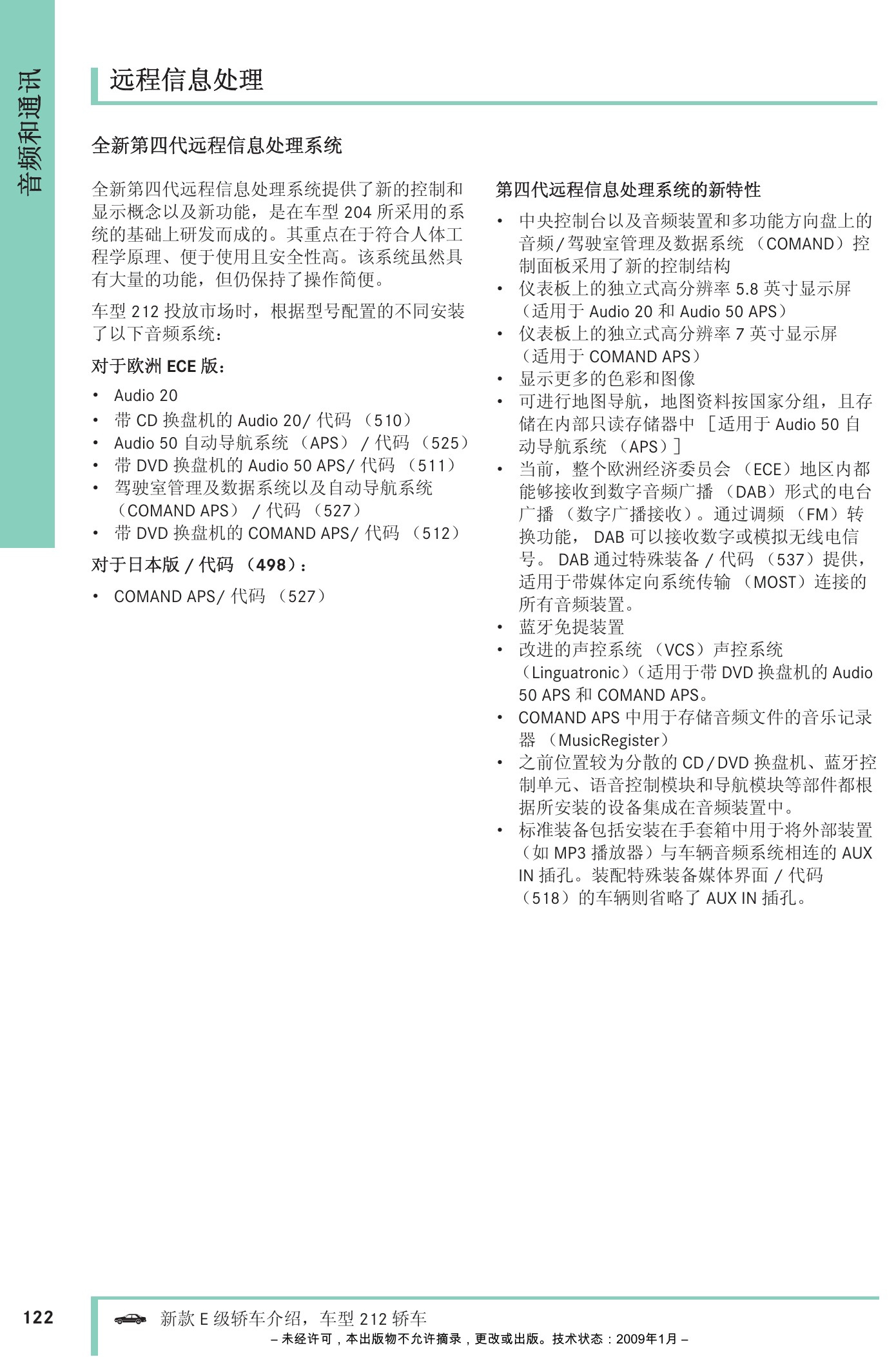

W212 E级轿车维修介绍手册原第123页。

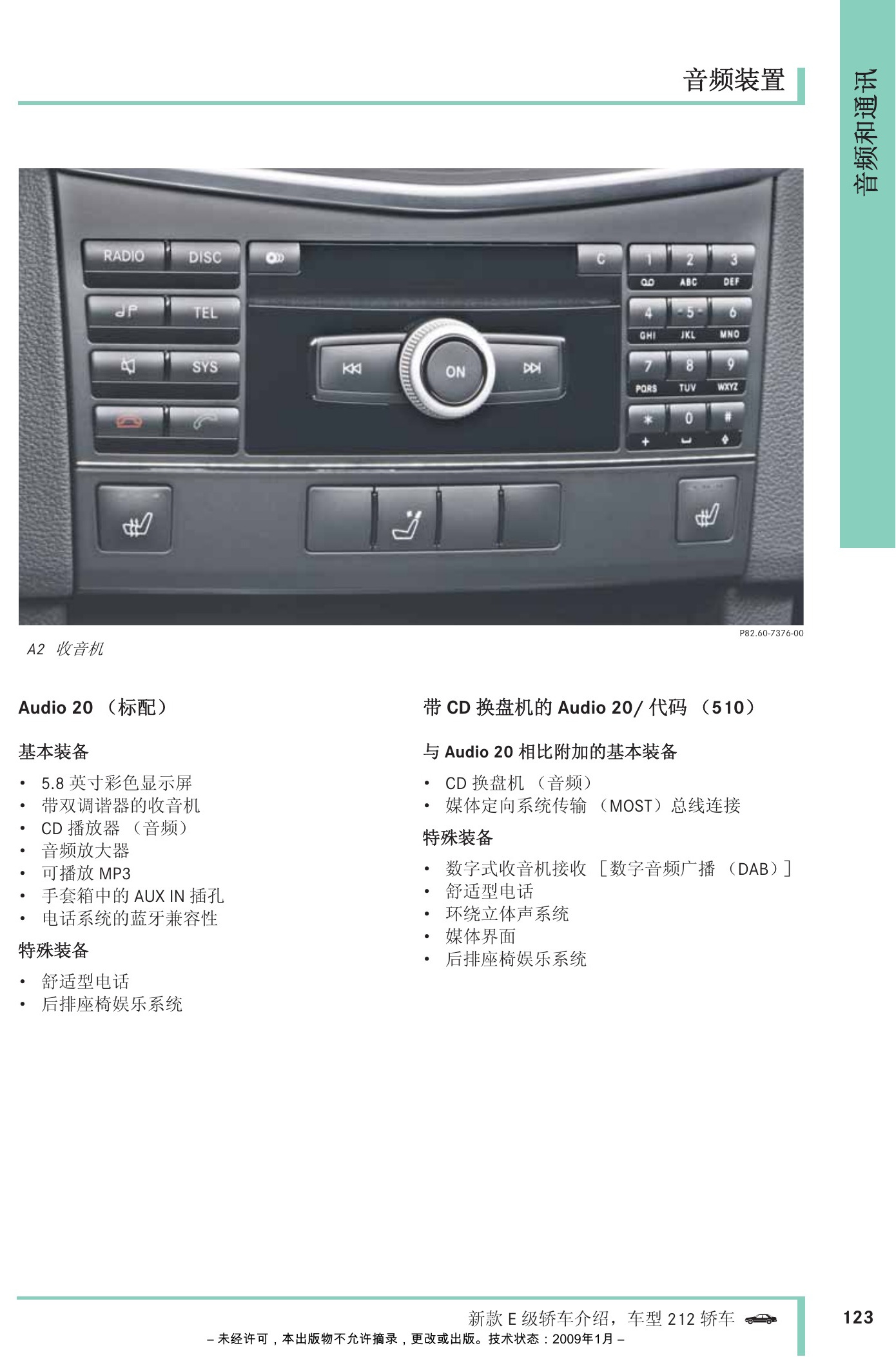

W212 E级轿车维修介绍手册原第124页。
W212 E级轿车维修介绍手册原第125页。

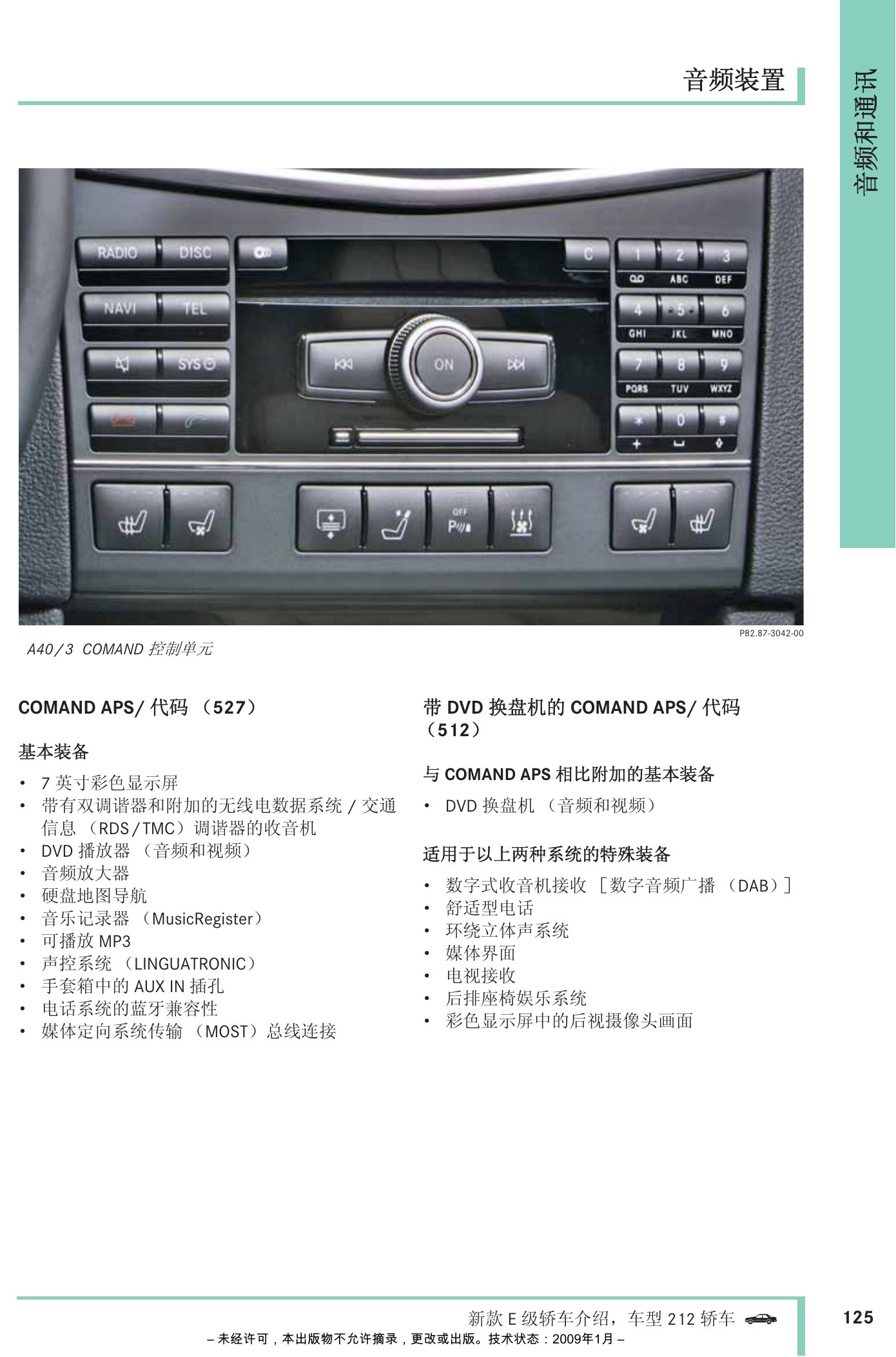

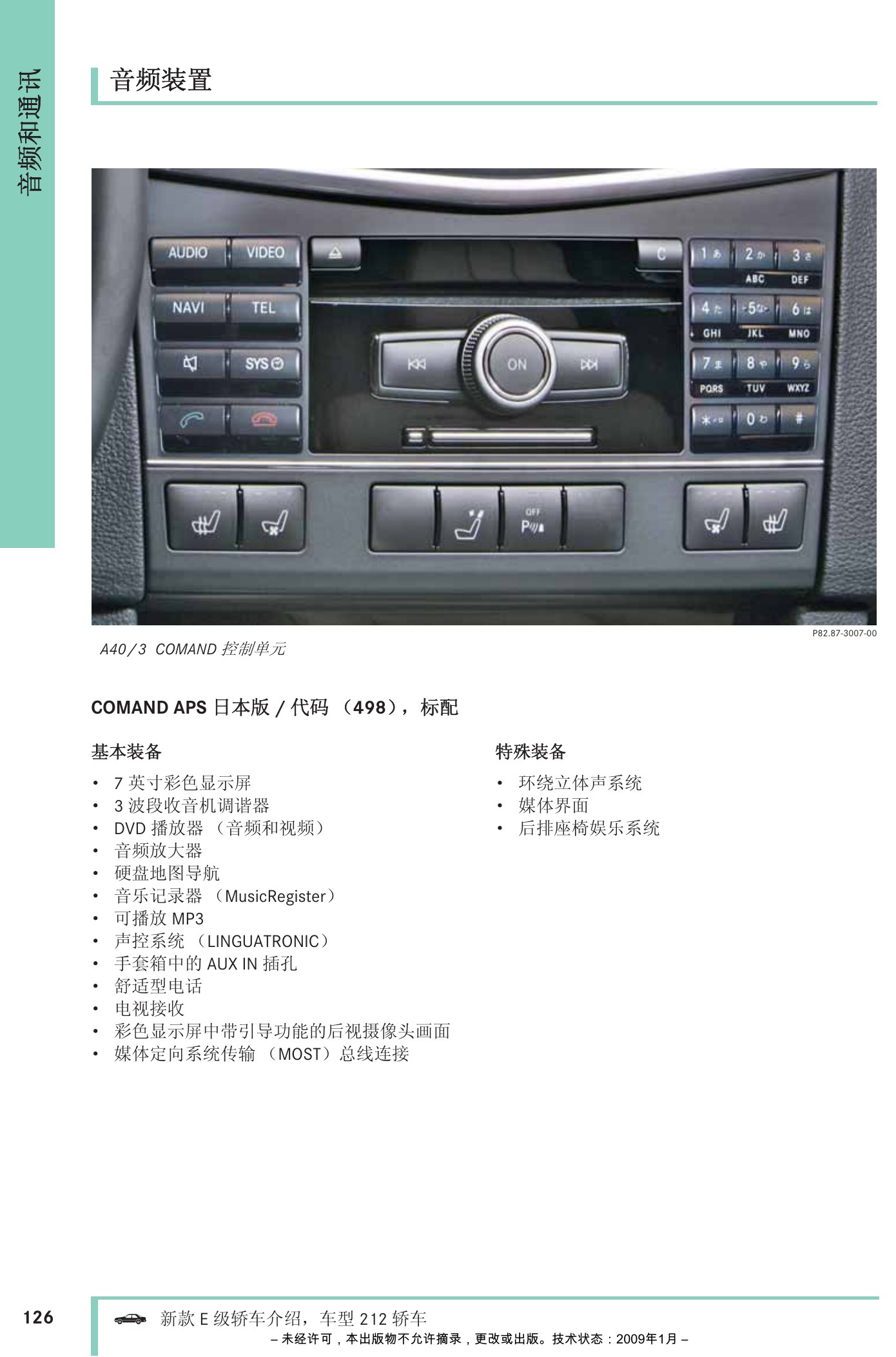

W212 E级轿车维修介绍手册原第126页。

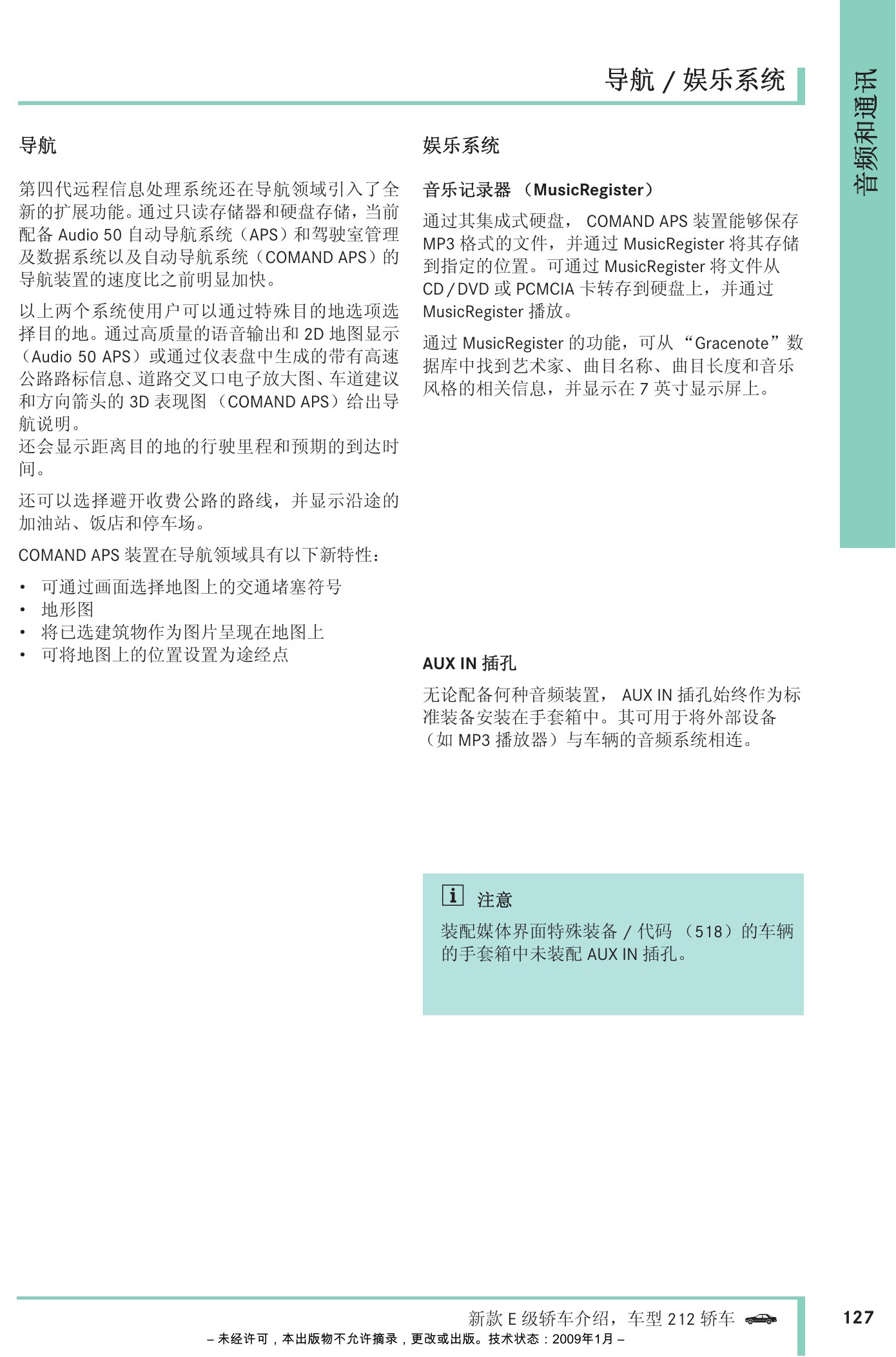

W212 E级轿车维修介绍手册原第127页。

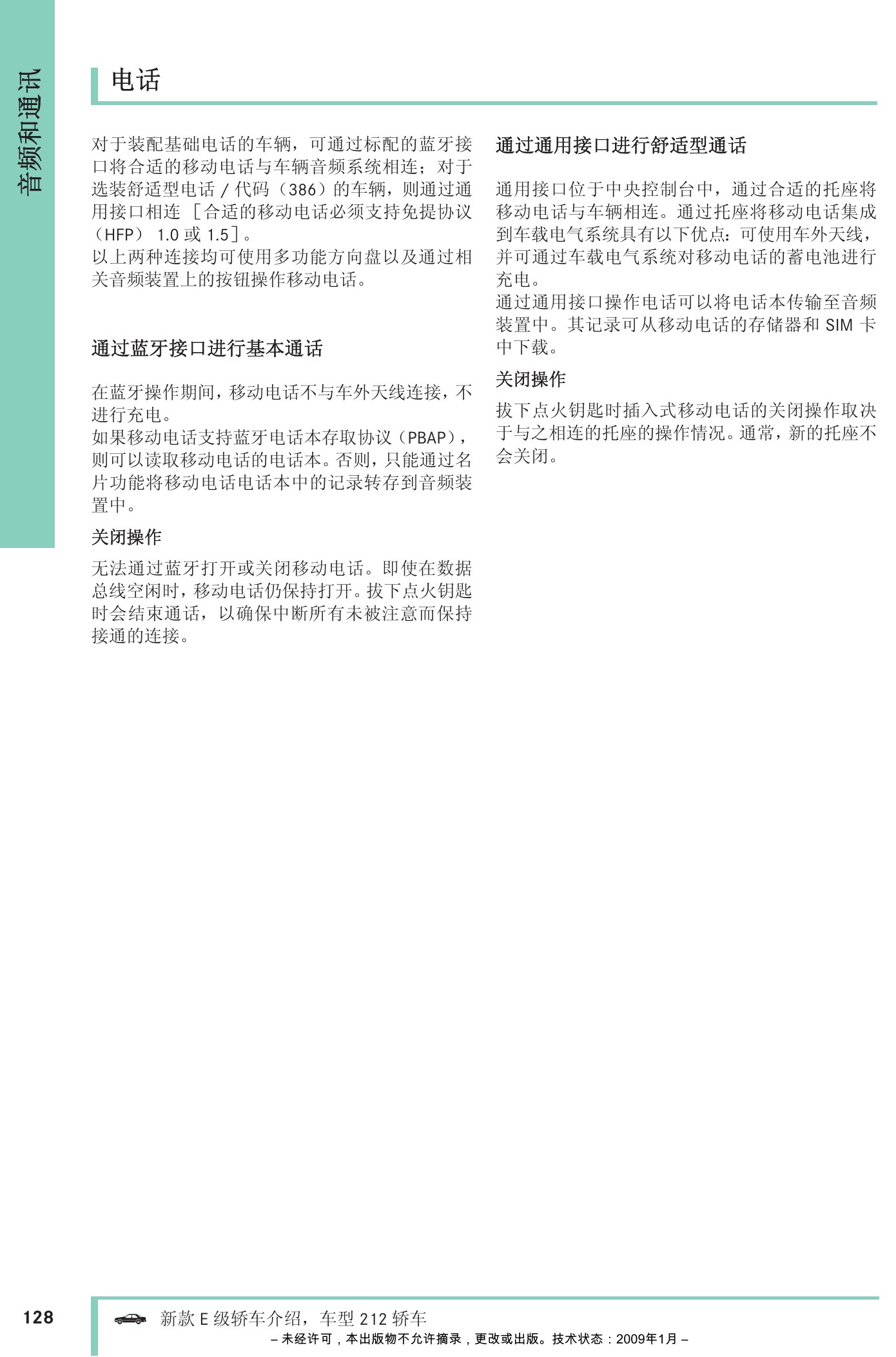

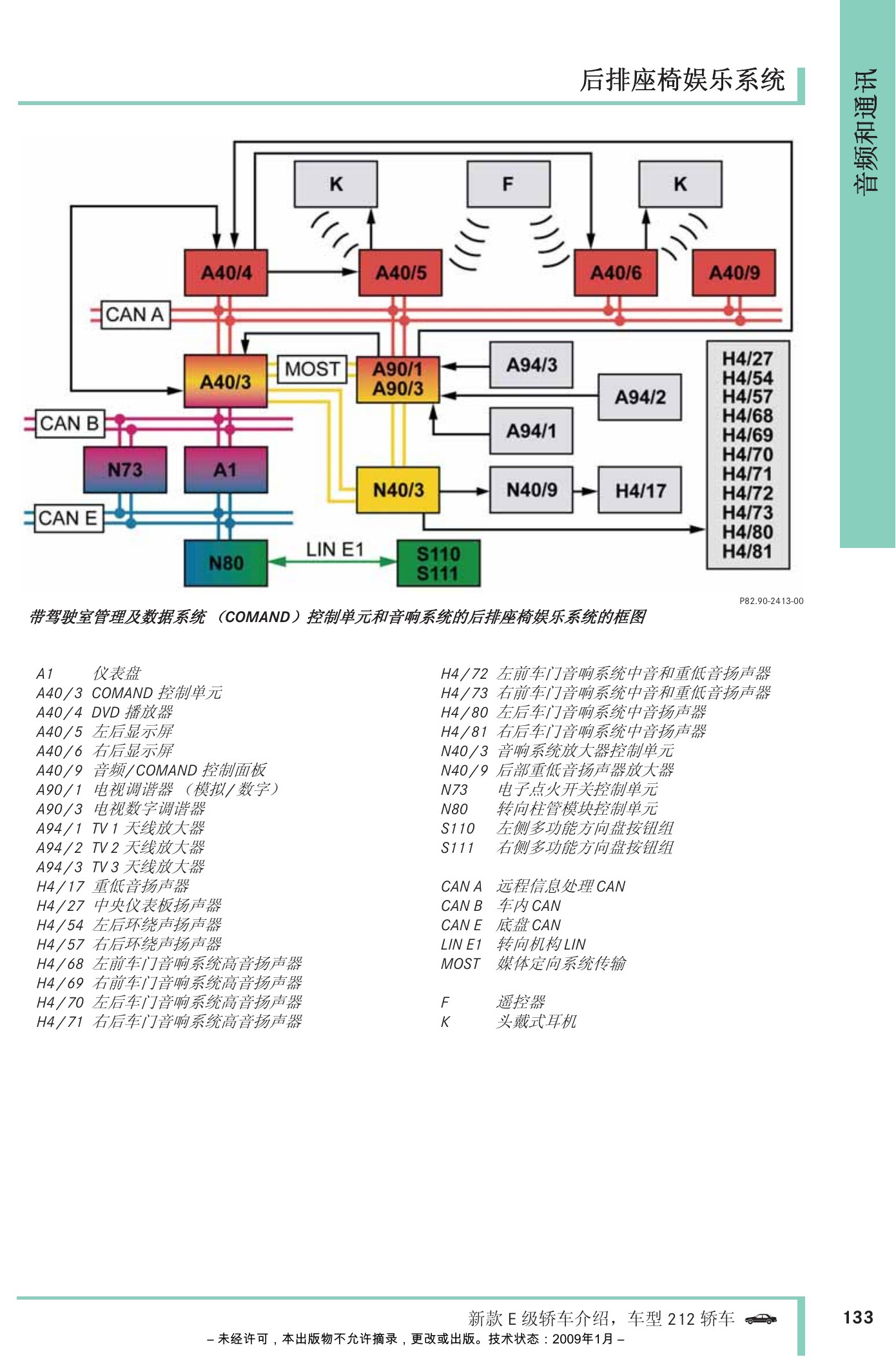

W212 E级轿车维修介绍手册原第128页。
W212 E级轿车维修介绍手册原第129页。
W212 E级轿车维修介绍手册原第130页。

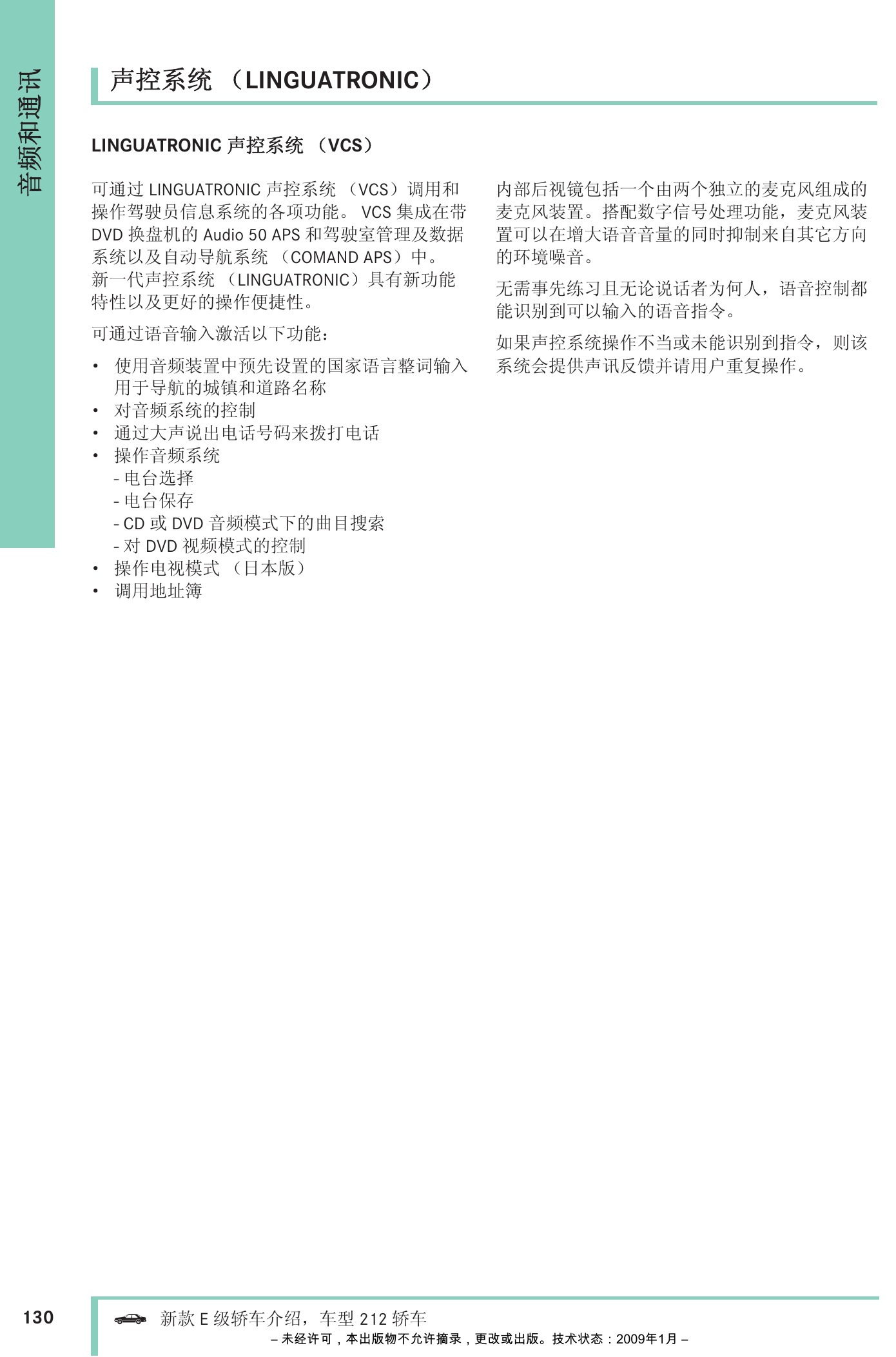

W212 E级轿车维修介绍手册原第131页。

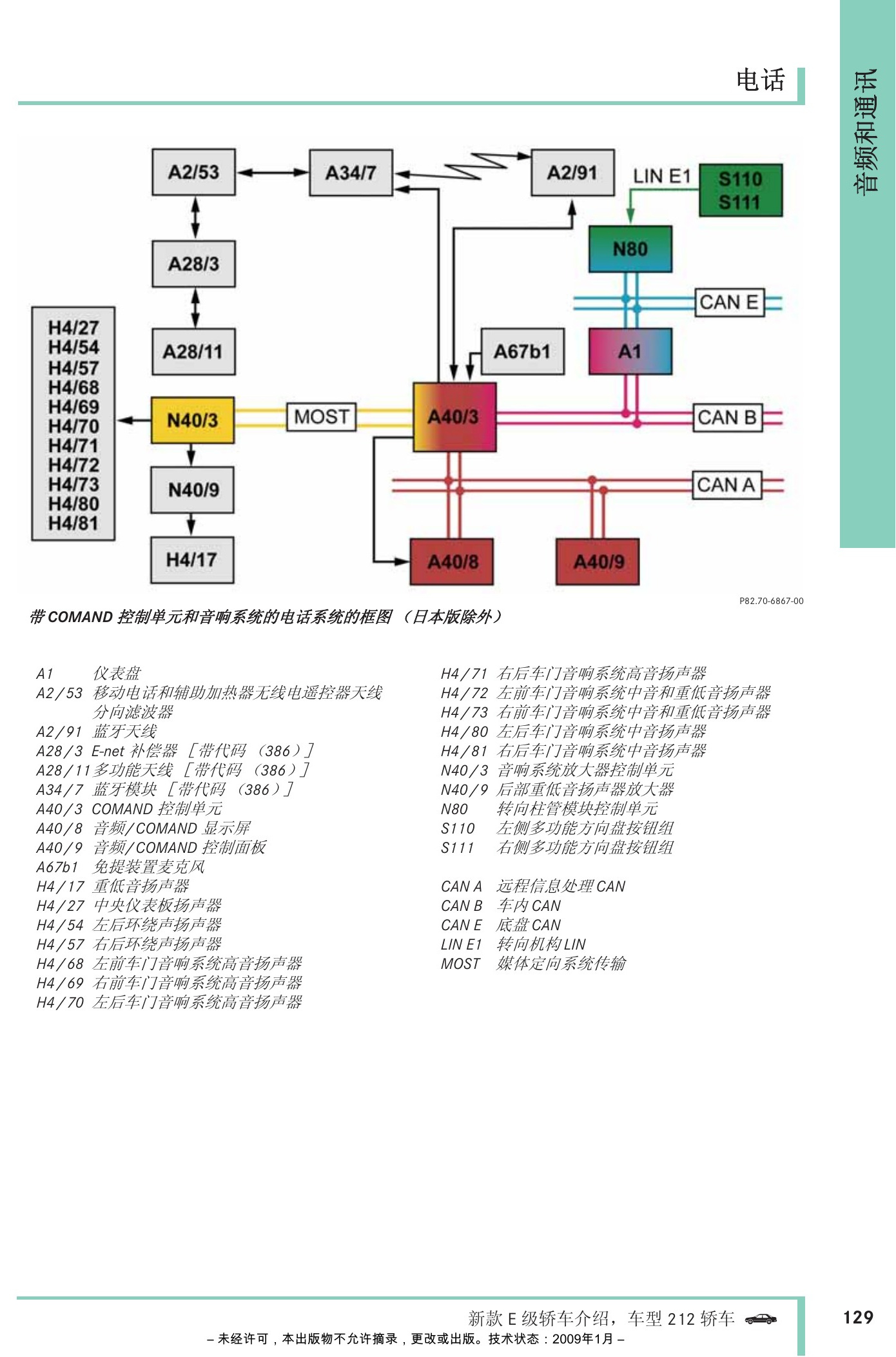

W212 E级轿车维修介绍手册原第132页。

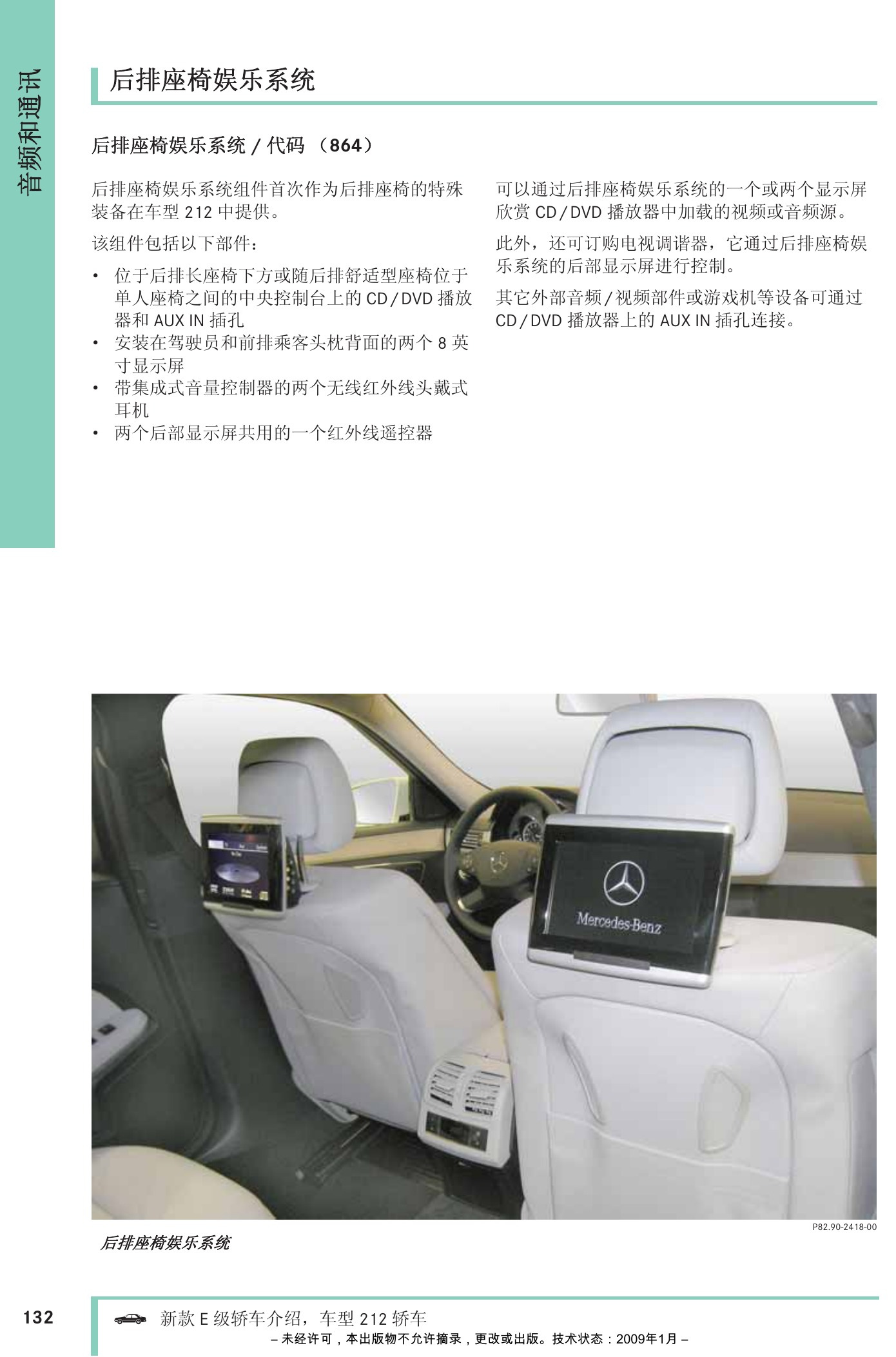

W212 E级轿车维修介绍手册原第133页。

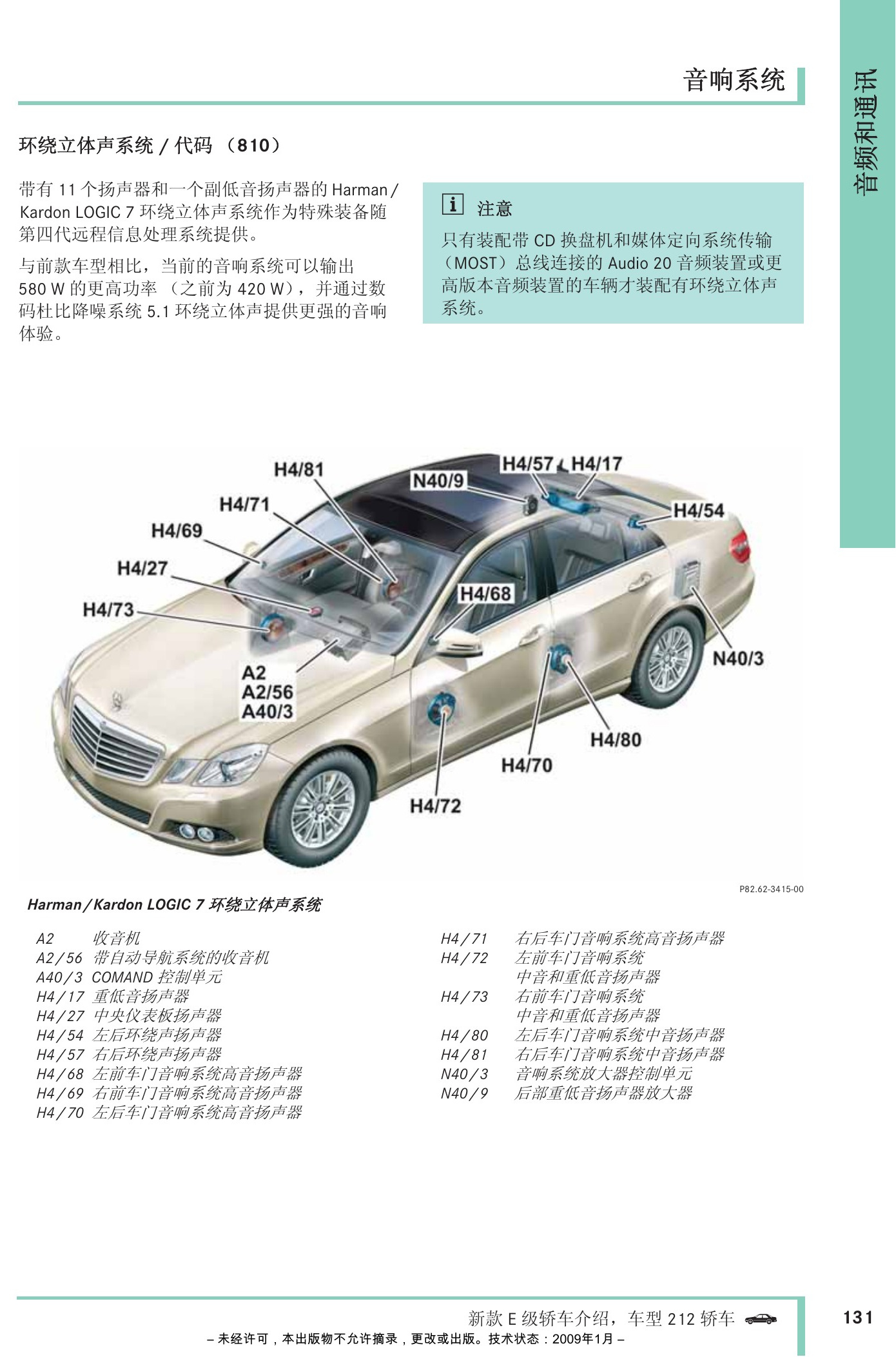

九、车身维修、专用工具与附录

最后部分保留车身和车间维修信息、专用工具、缩写与关键词索引，便于按原手册查询部件和后续WIS操作。

W212 E级轿车维修介绍手册原第134页。

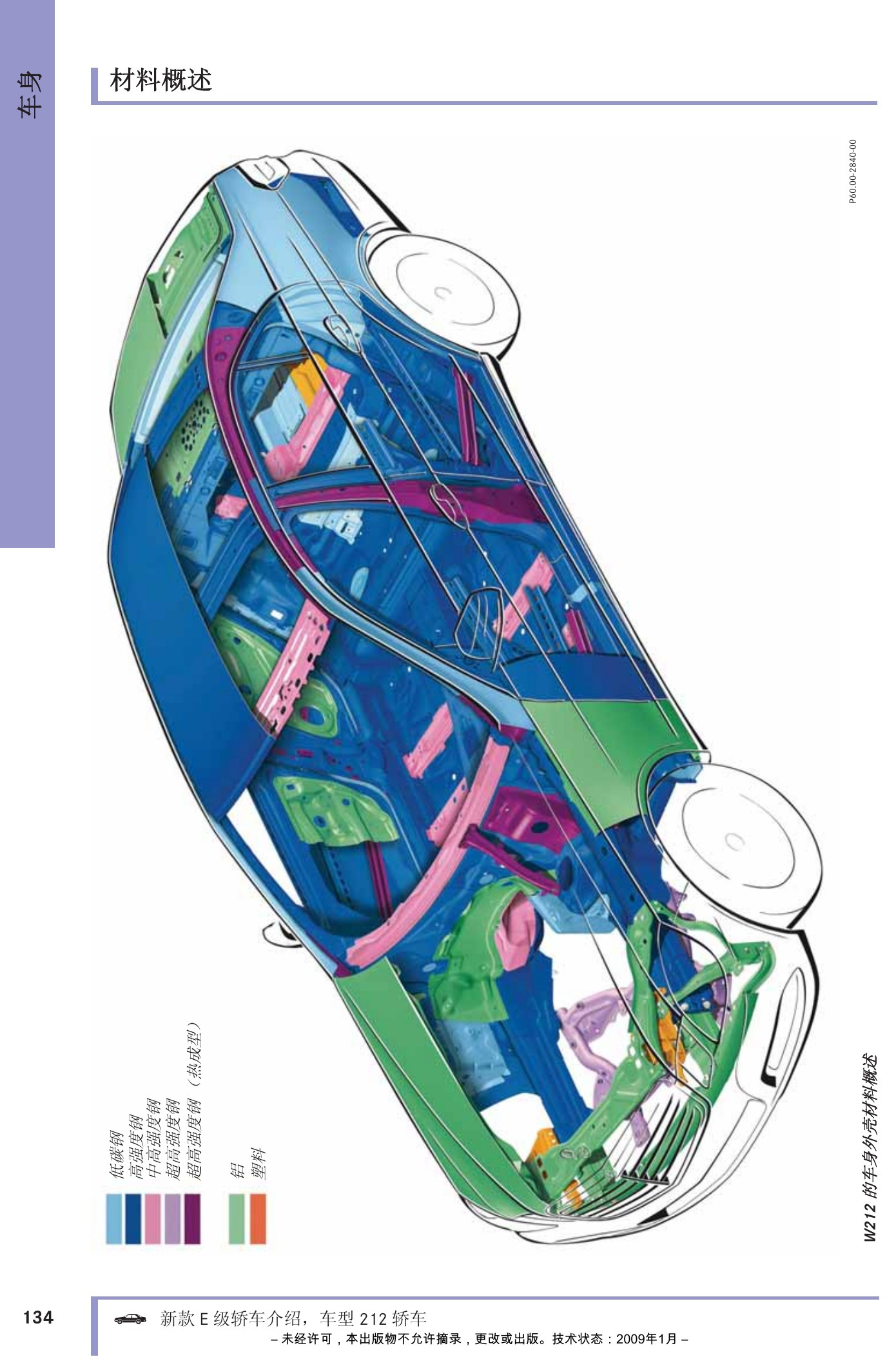

W212 E级轿车维修介绍手册原第135页。

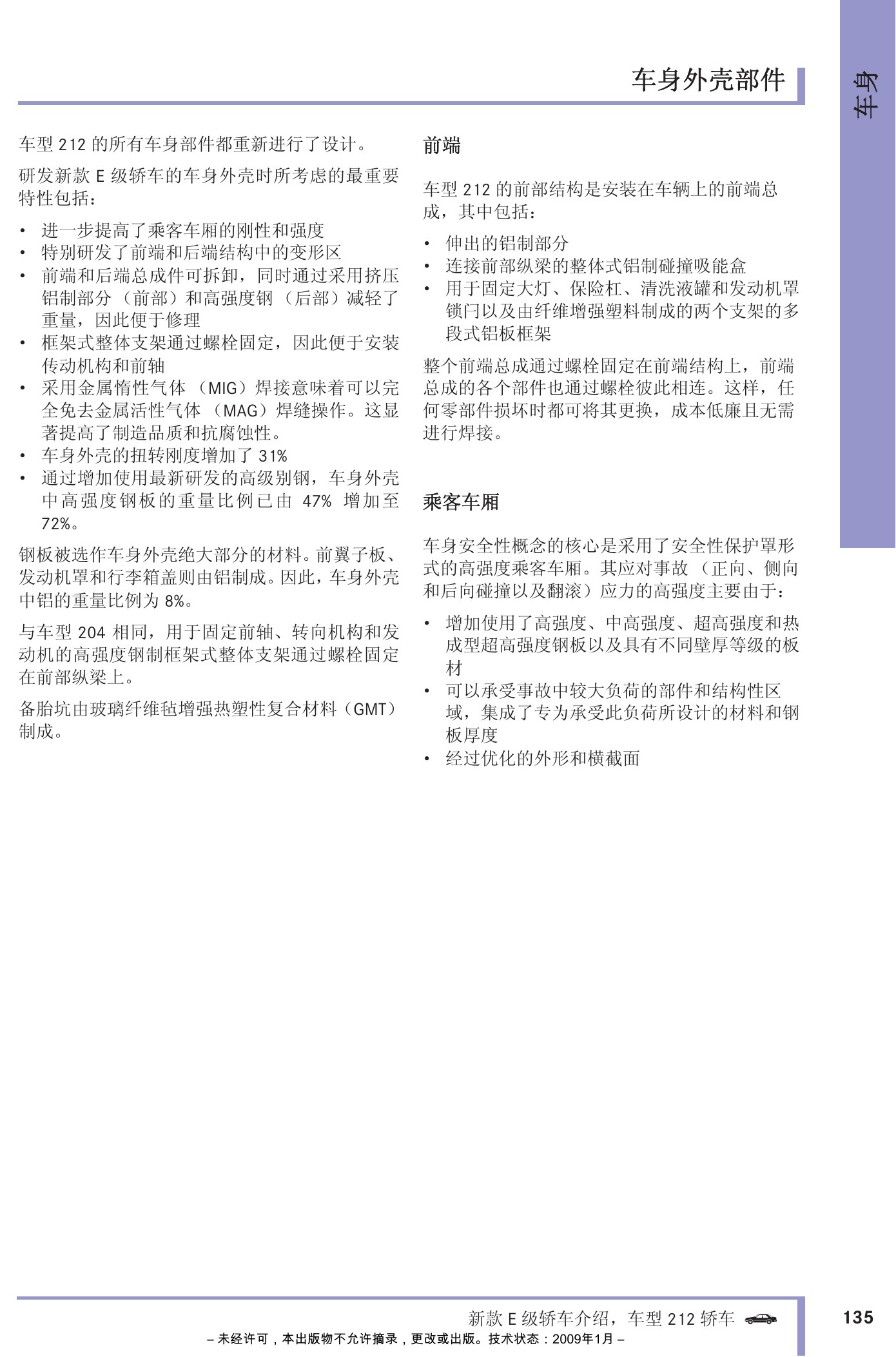

W212 E级轿车维修介绍手册原第136页。
W212 E级轿车维修介绍手册原第137页。

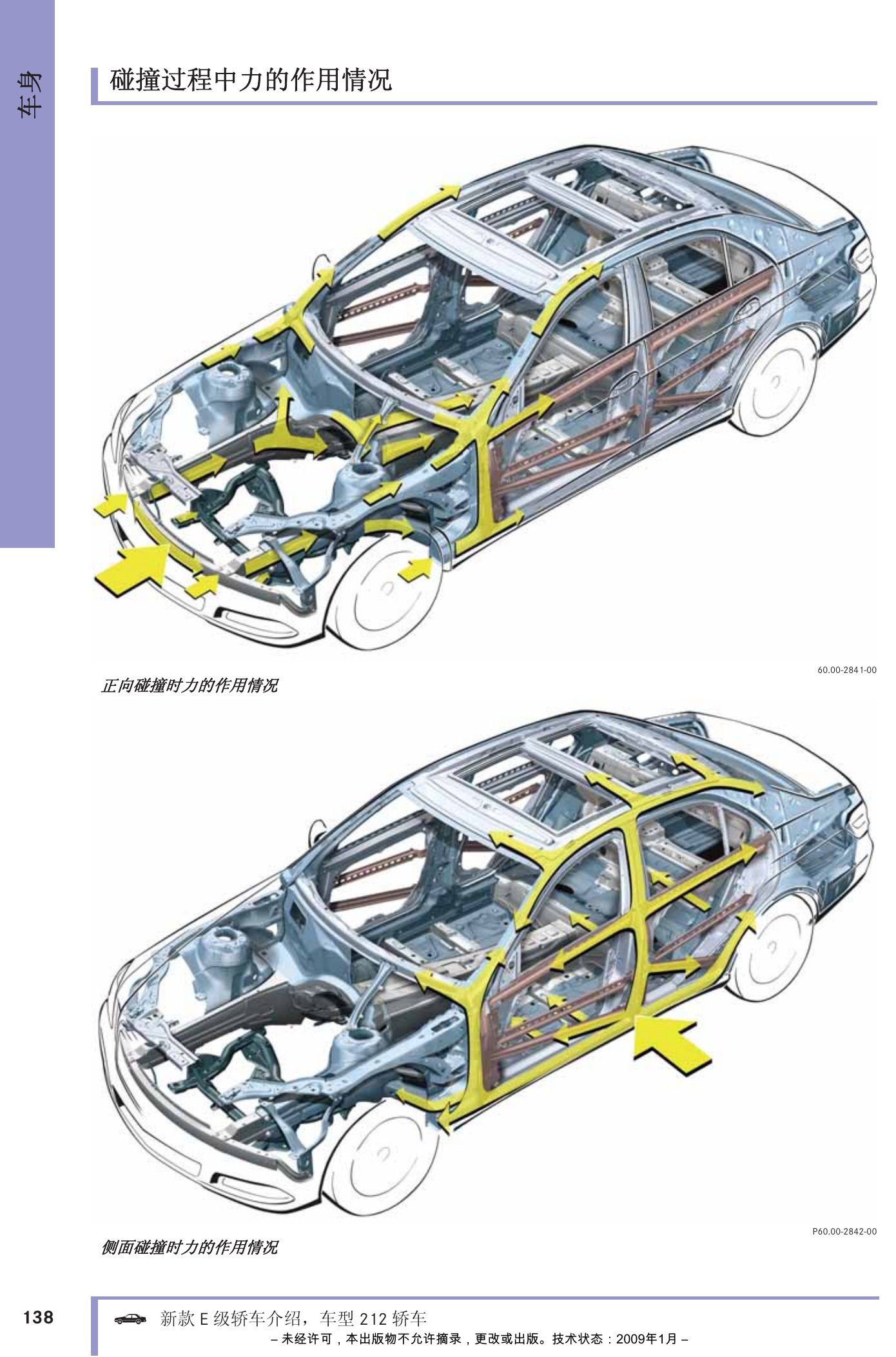

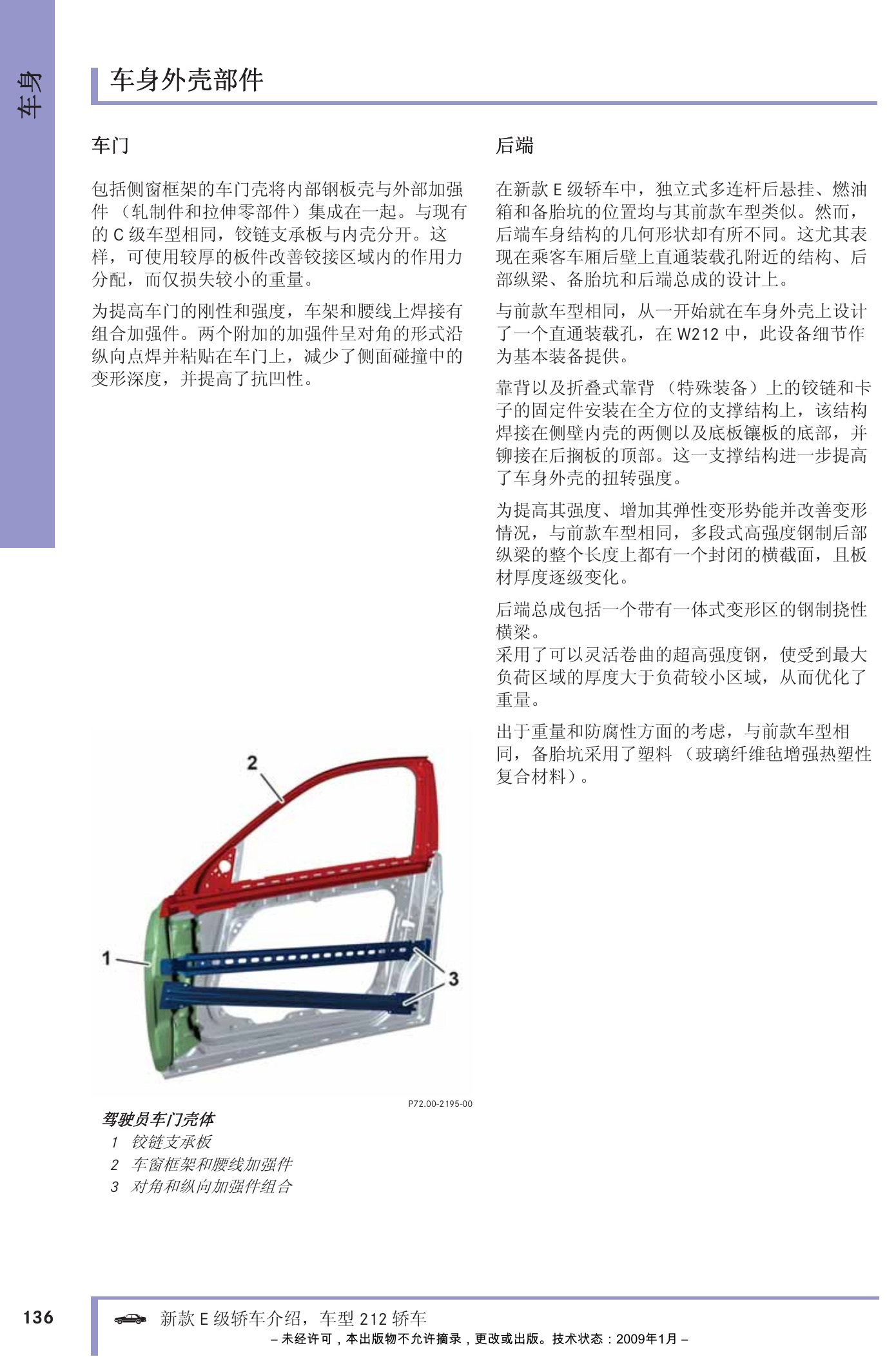

W212 E级轿车维修介绍手册原第138页。

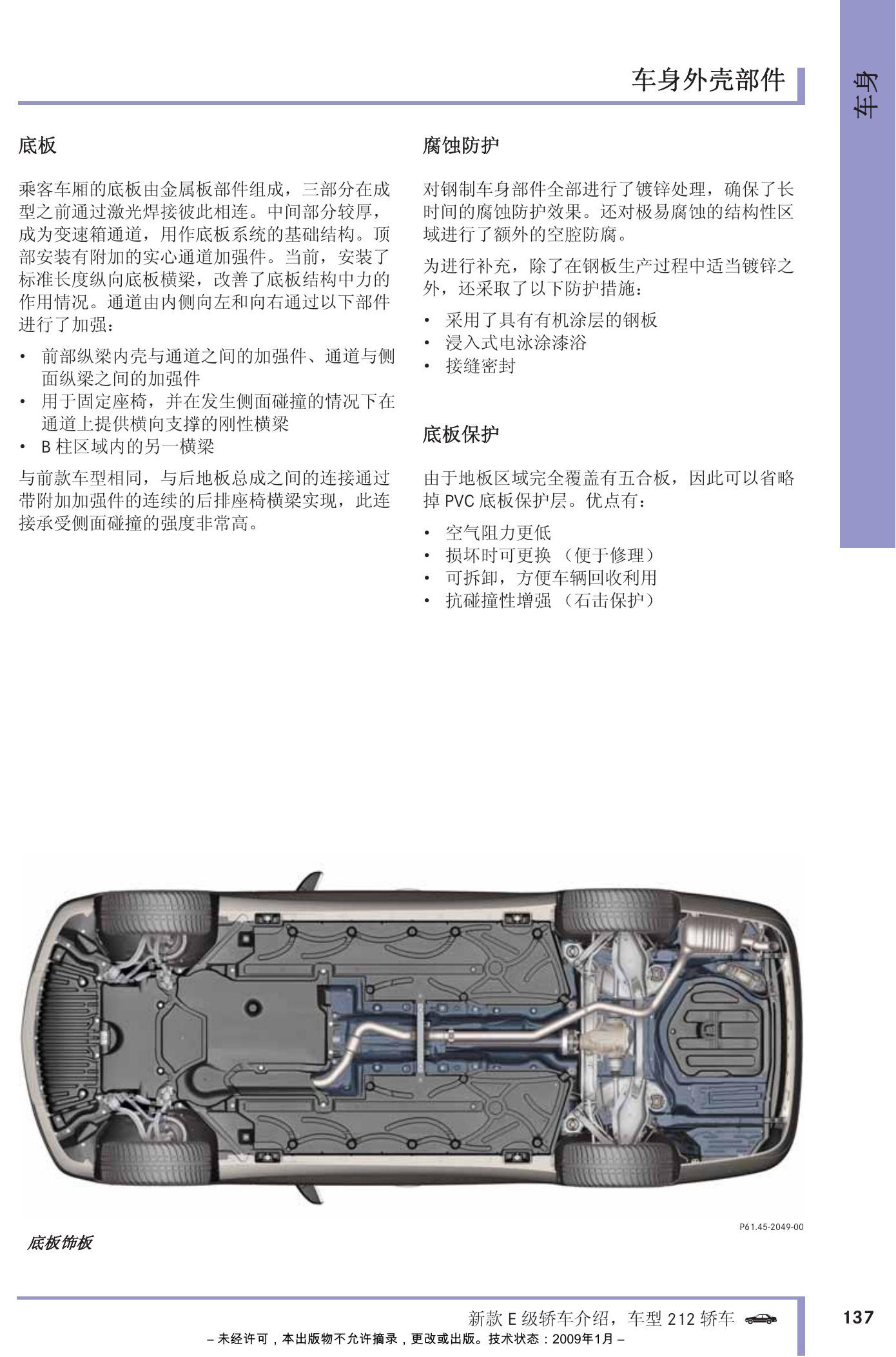

W212 E级轿车维修介绍手册原第139页。

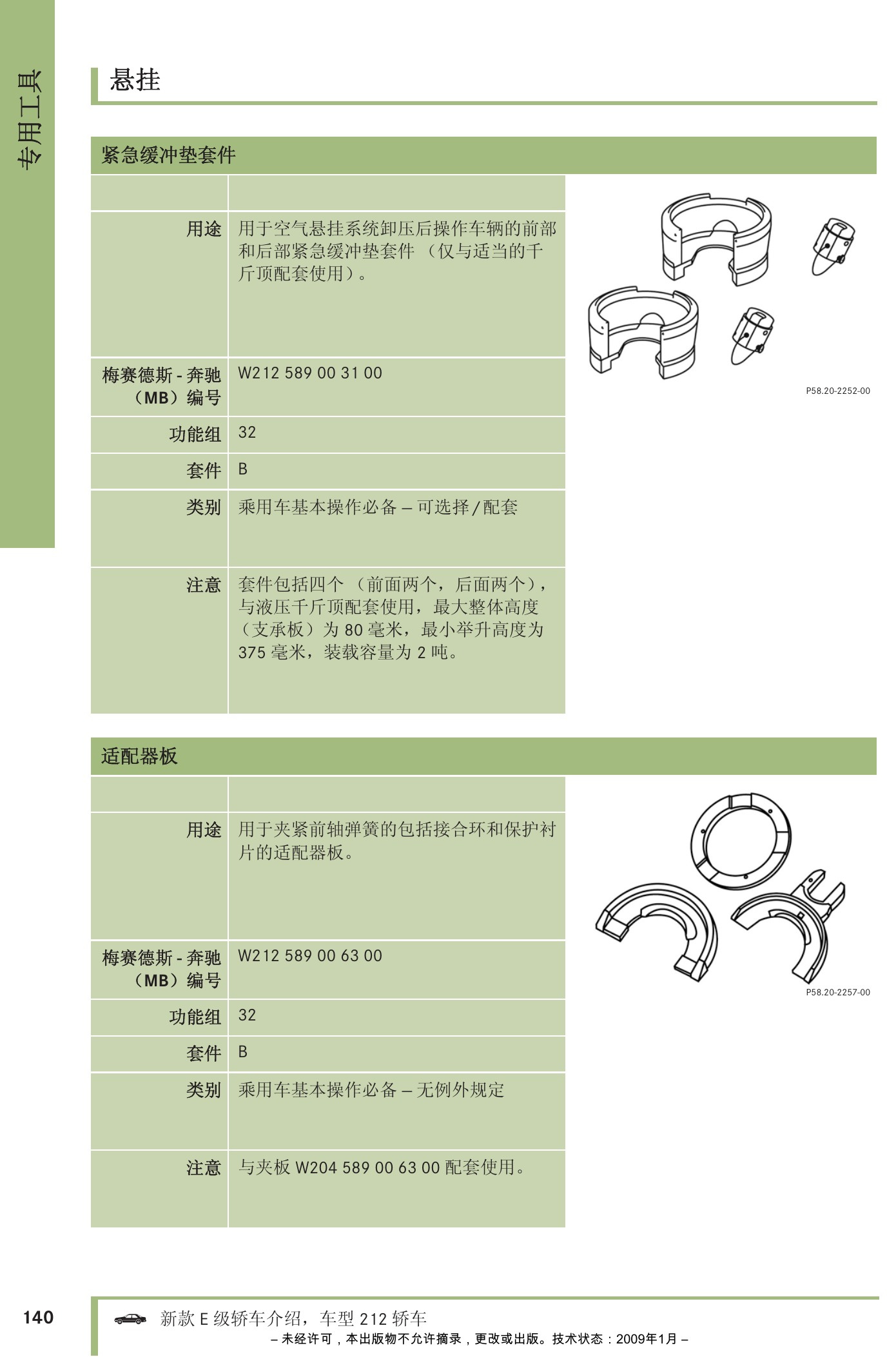

W212 E级轿车维修介绍手册原第140页。

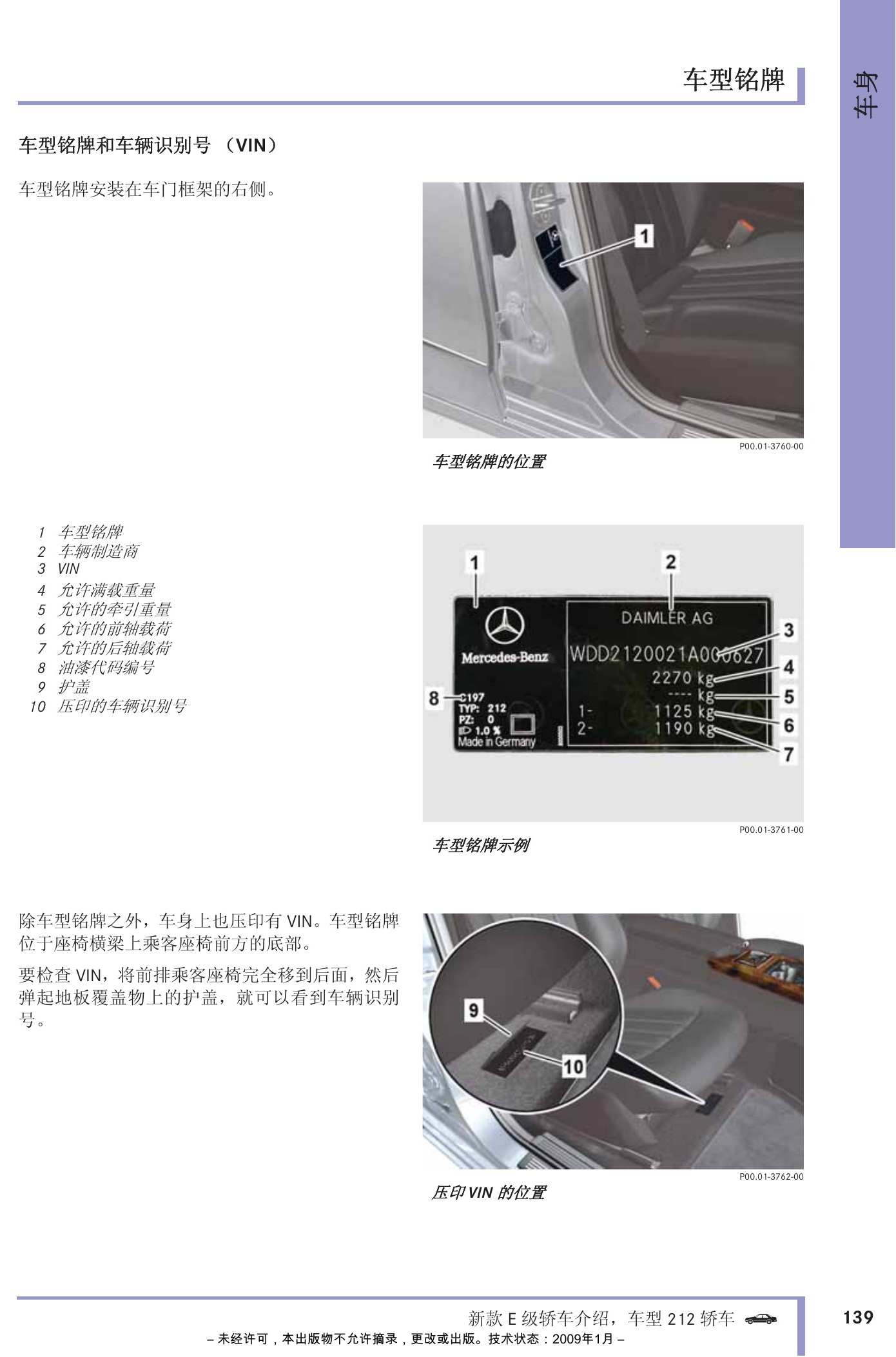

W212 E级轿车维修介绍手册原第141页。

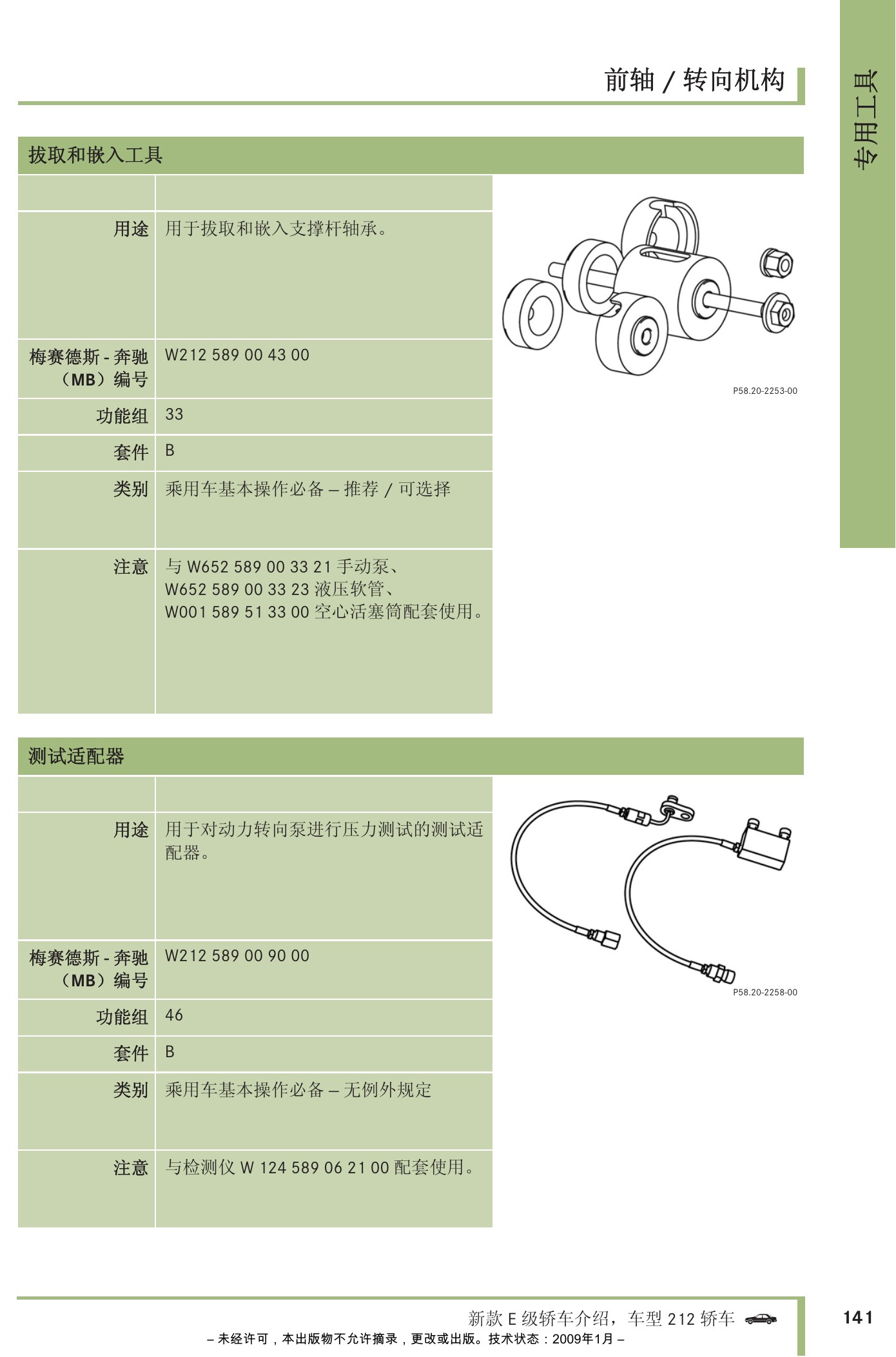

W212 E级轿车维修介绍手册原第142页。

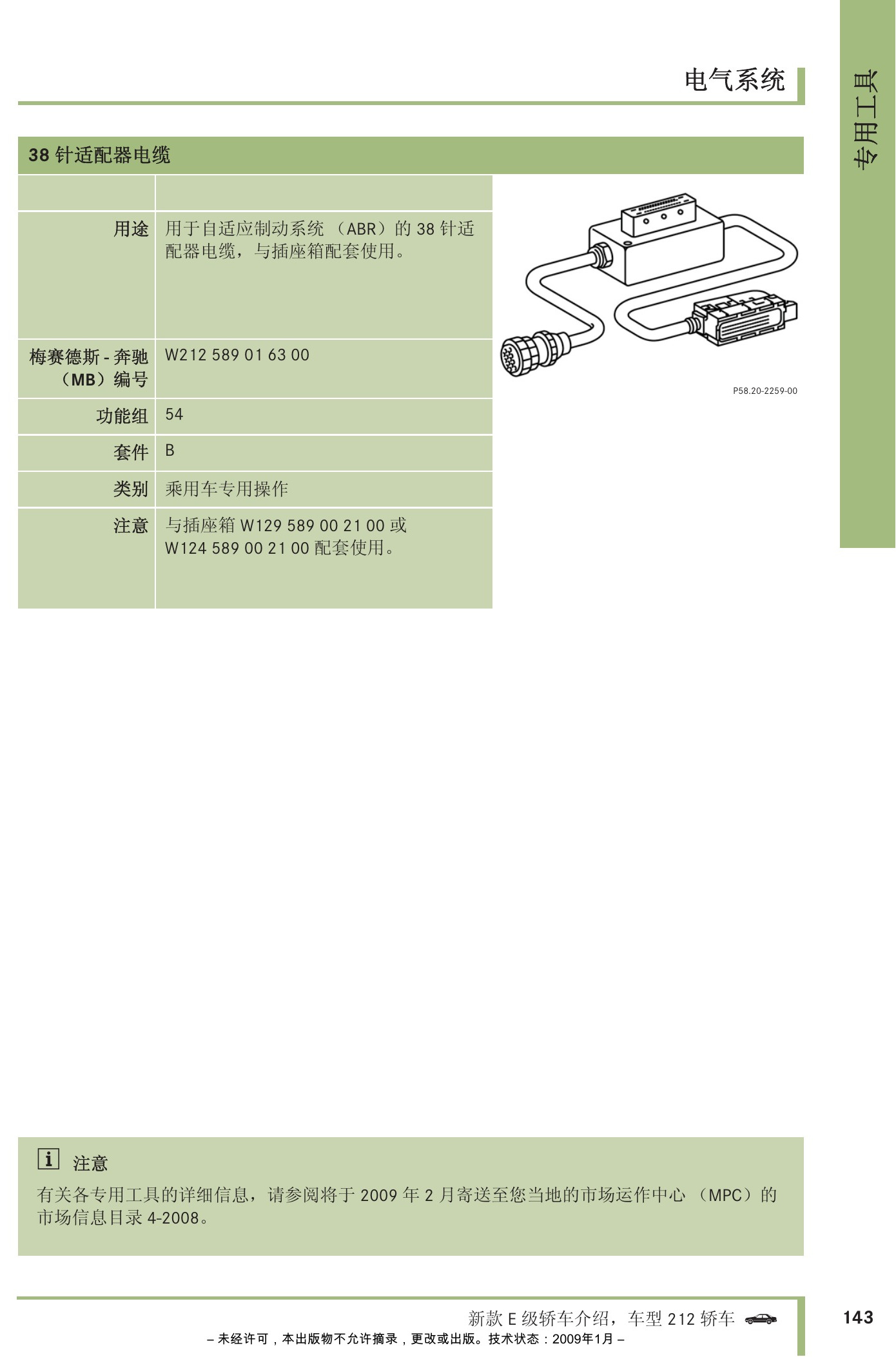

W212 E级轿车维修介绍手册原第143页。

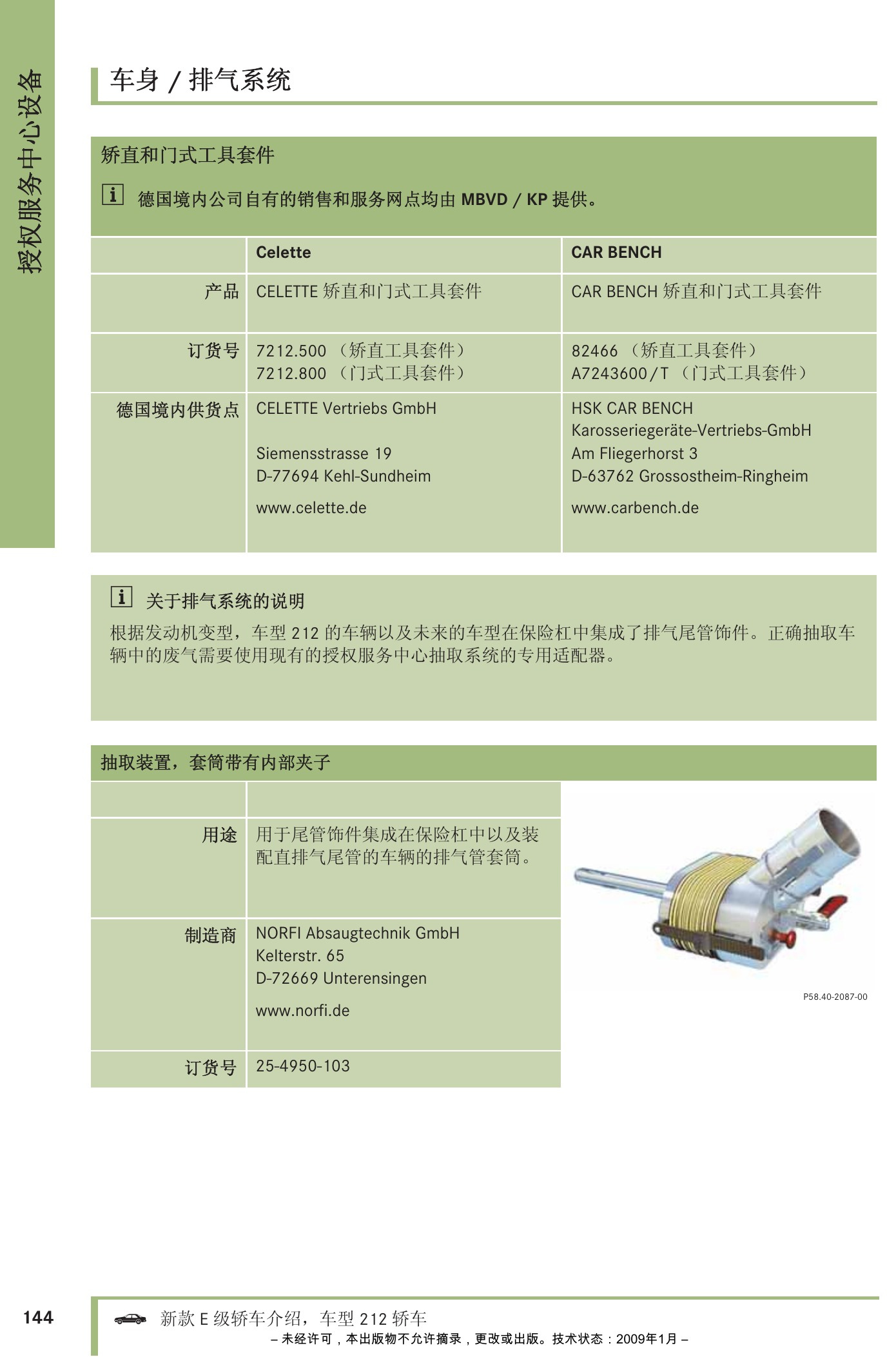

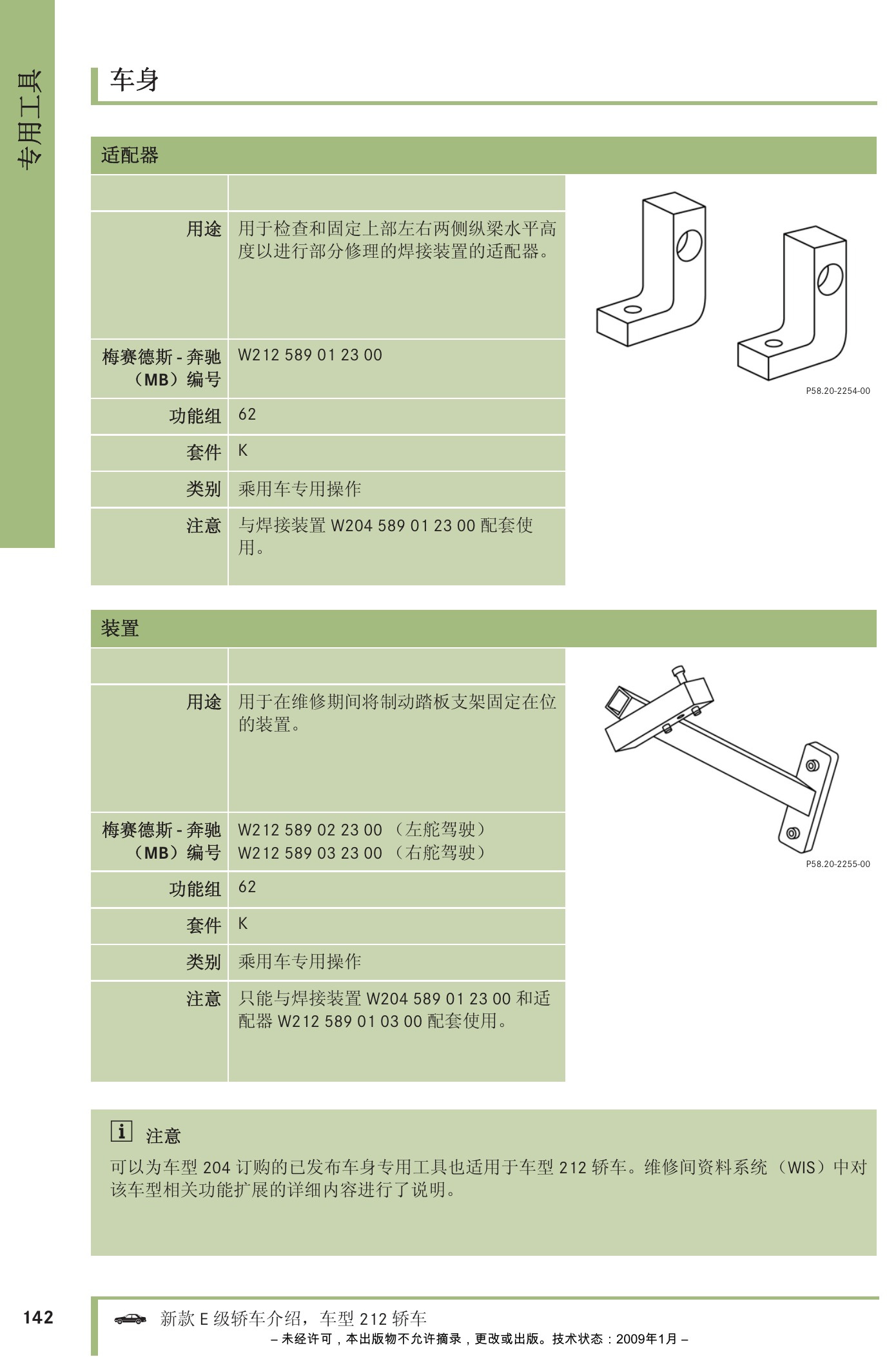

W212 E级轿车维修介绍手册原第144页。

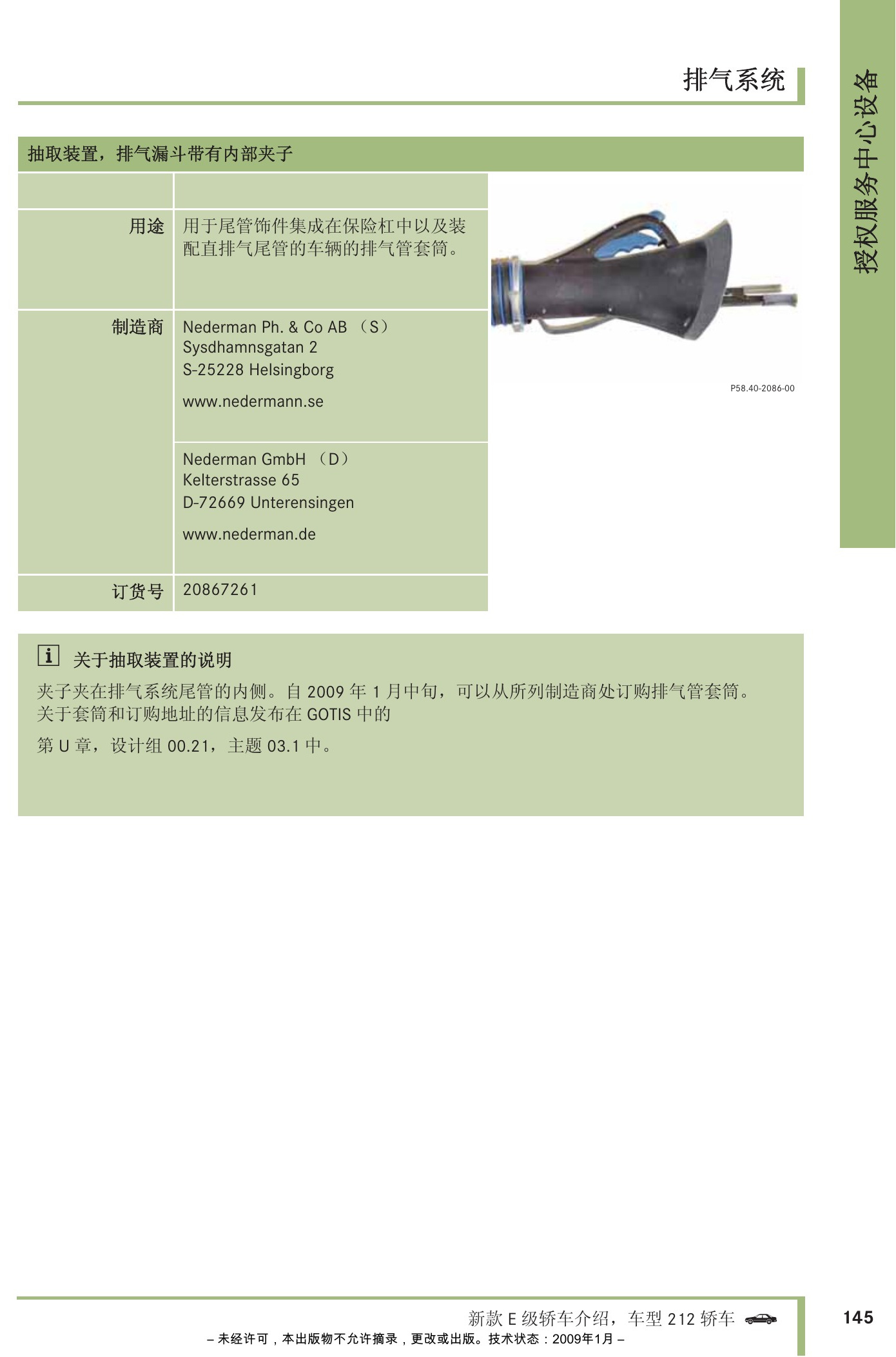

W212 E级轿车维修介绍手册原第145页。

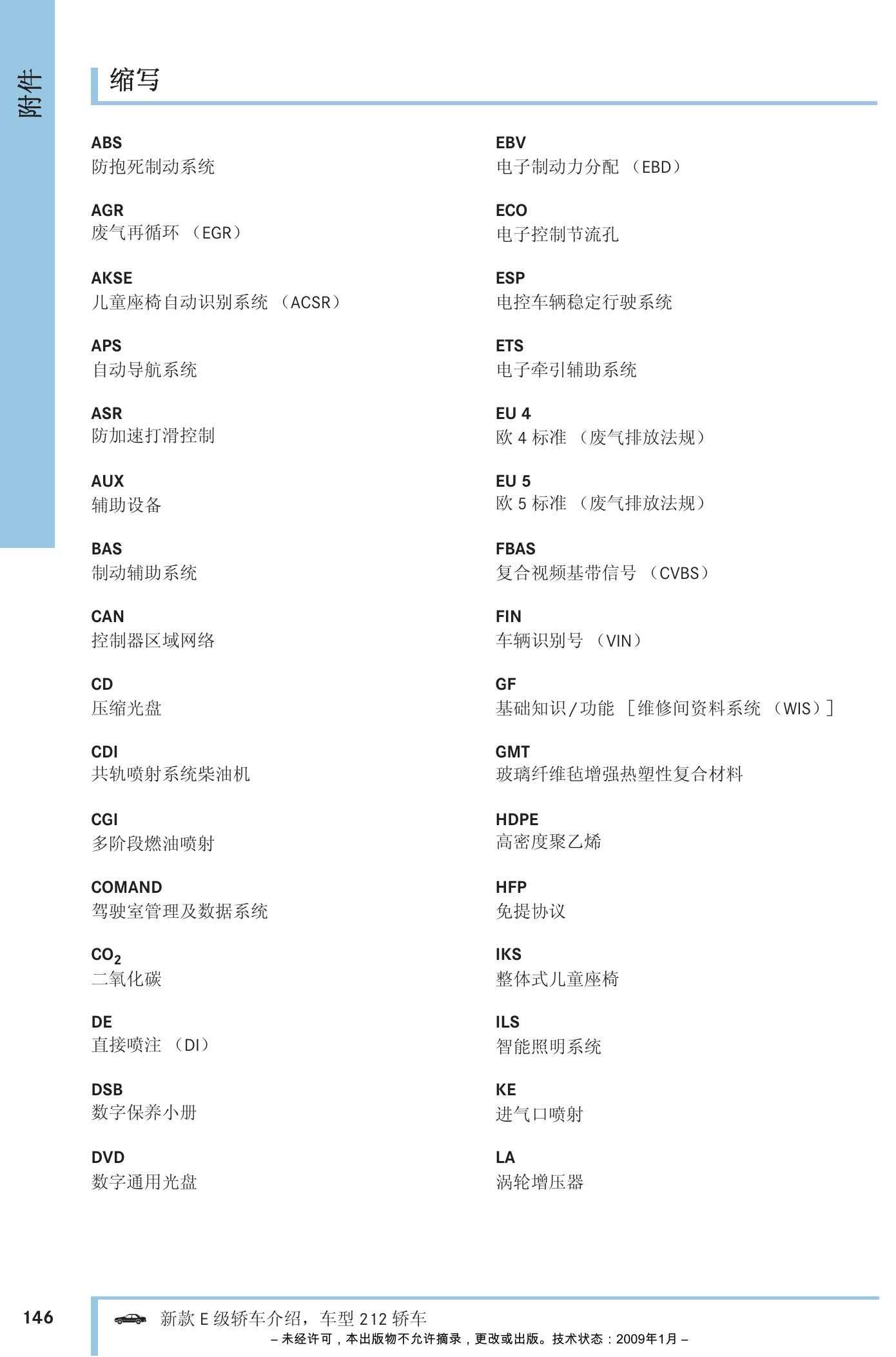

W212 E级轿车维修介绍手册原第146页。
W212 E级轿车维修介绍手册原第147页。

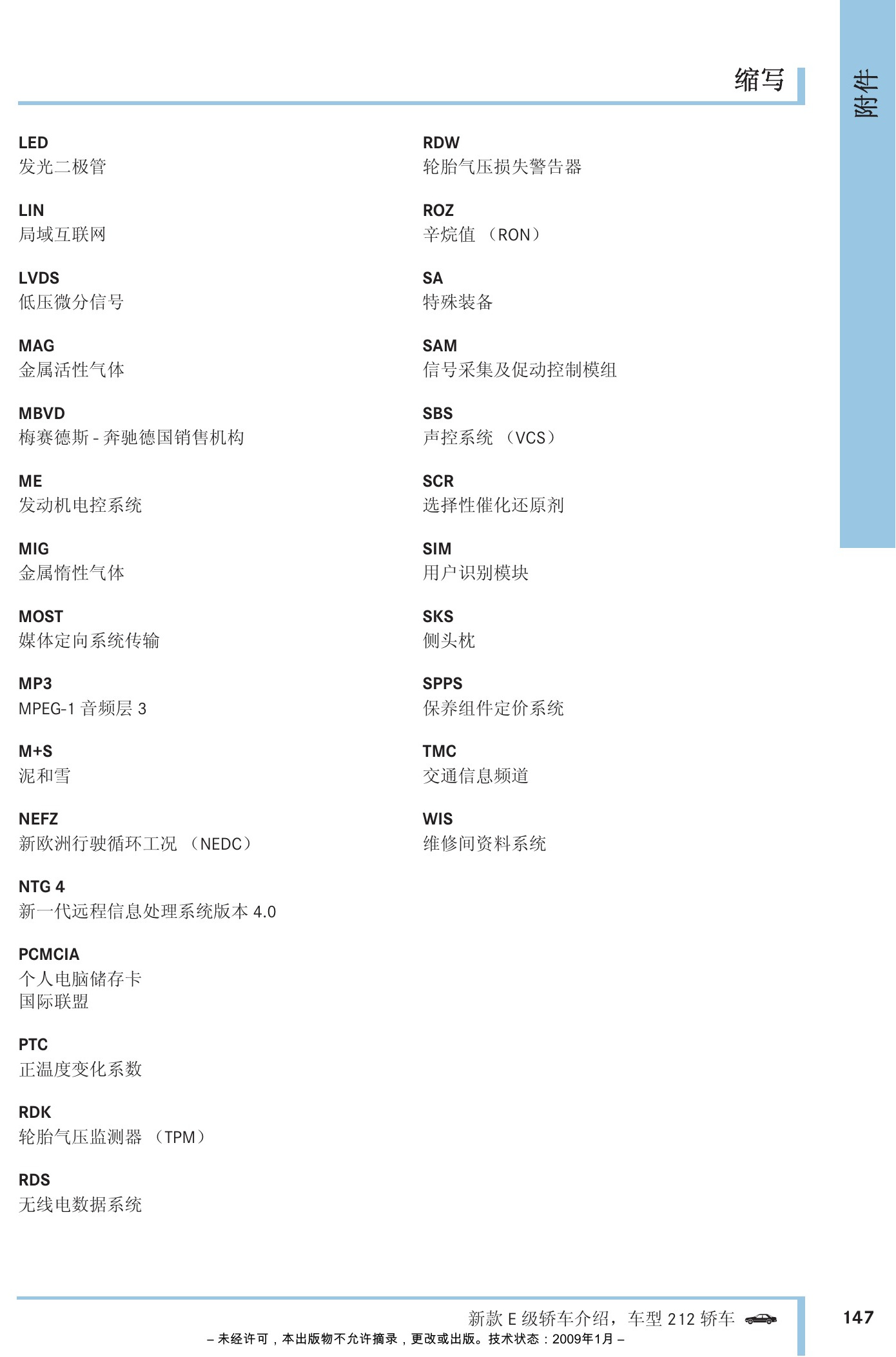

W212 E级轿车维修介绍手册原第148页。

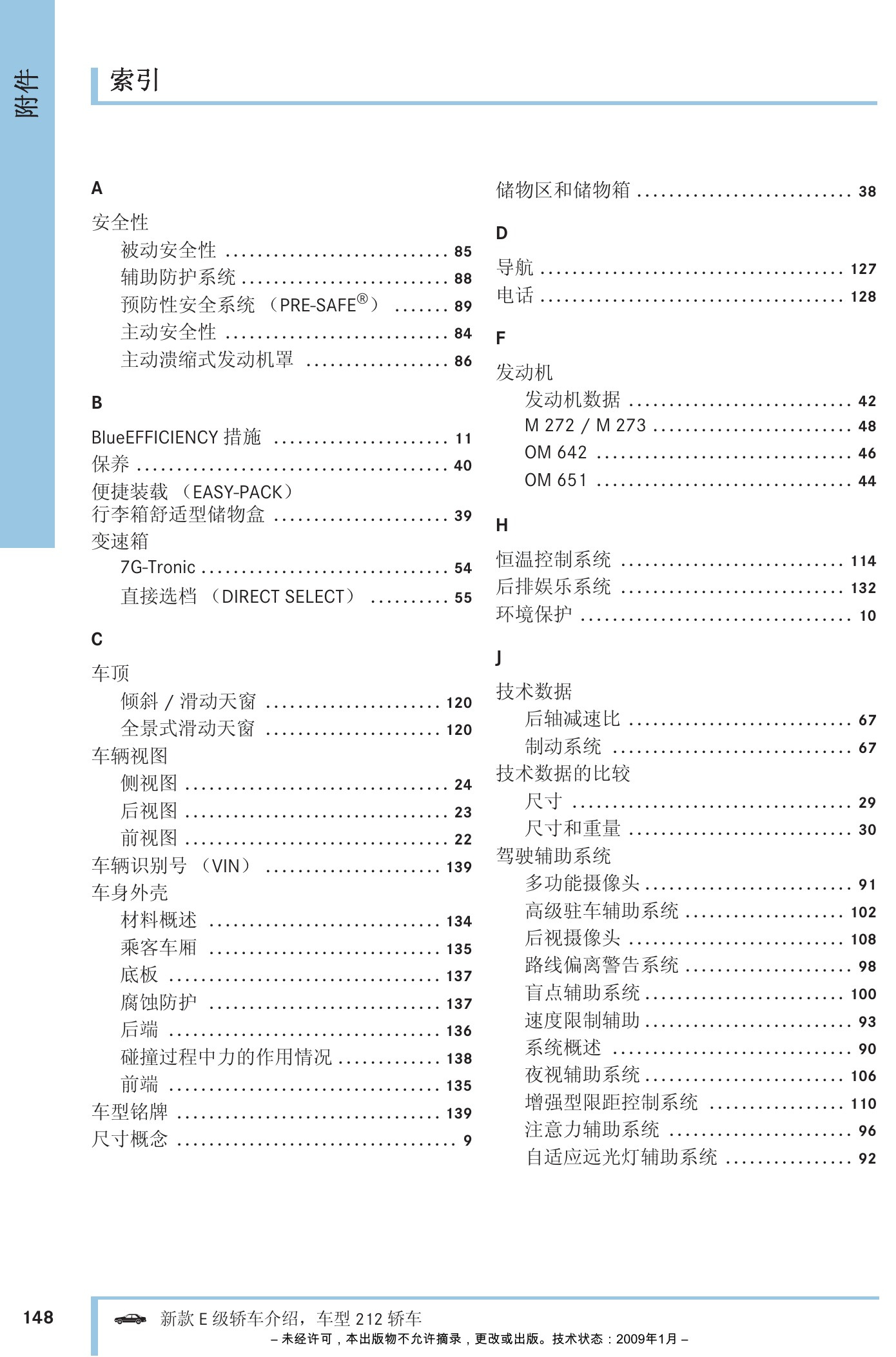

W212 E级轿车维修介绍手册原第149页。

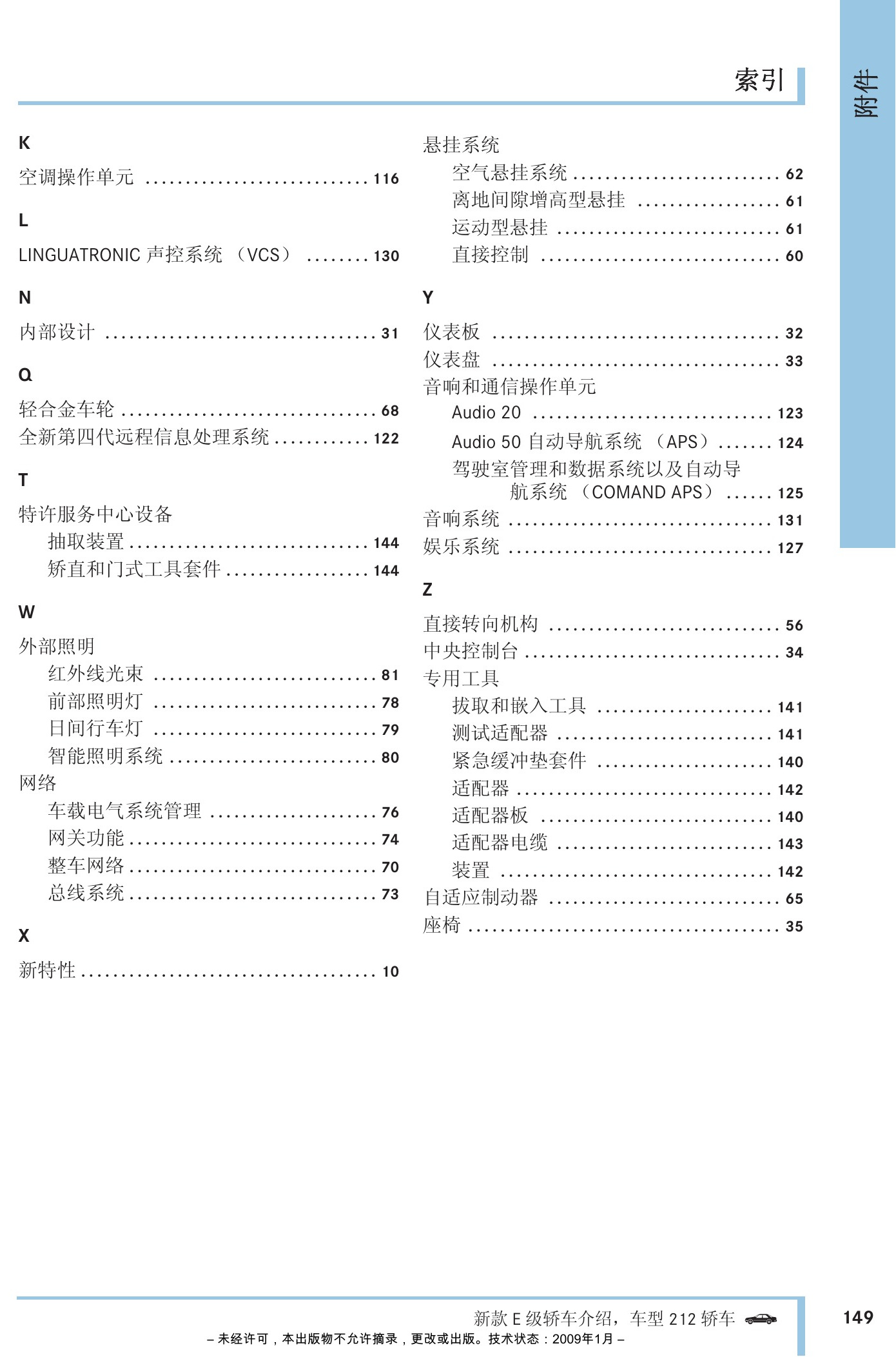

W212 E级轿车维修介绍手册原第150页。
W212 E级轿车维修介绍手册原第151页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
