本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI15.18-P-051878，版本4 |
|---|---|
| 功能组 | 15.18 线束 |
| 日期 | 2014-03-28 |
| 适用范围 | 197.377/477 |
一、故障现象与投诉条件
发动机指示灯亮起，发动机处于应急运行模式
障：
0164 => 节气门位置传感器的数值相互比较后不可信
0168 => 节气门位置传感器的数值相互比较后不可信
障
障
障
障
障
障
障
障
二、原通告列出的可能原因
发动机线束中不同 Z-插接套上的过渡电阻
三、检查与补救步骤
对于发动机编号截至 # 003360 的车辆的提示：
要时）已发布的 TIPS 文档（设计组 54.18）。
适用于发动机编号截至 # 001596 的车辆的解决措施：
1. 拆卸进气歧管
2. 焊接四个Z-插接套（见附件中插图；图中位置 A 是横隔板上的通道，用于定向）
适用于发动机编号自 # 001597 至 #7313 的车辆的解决措施：
1. 拆卸进气歧管
维修线束
针脚 39 => 0.75 GY（灰色）
针脚 43 => 0.75 VT（紫色）
针脚 63 => 0.5 BK/WH（黑色/白色）
针脚 64 => 0.5 WH（白色）
针脚 72 => 0.75 BK/VT（黑色/紫色）
针脚 74 => 0.75 BU（蓝色）
针脚 75 => 0.75 BK（黑色）
针脚 88 => 0.5 YE（黄色）
针脚 89 => 0.5 BK/YE（黑色/黄色）
针脚 96 => 0.75 BK/BU（黑色/蓝色）
2b.) 将维修套件的两个插头插到两个节气门上。
附件
文件 描述
l_ten.pdf 焊接 Z-插接套
四、控制单元与故障代码
障文本
燃机'M156'的发动机
电子设备'ME97 AMG' (ME（发
动机电子设备）) (ME97AMG)
障。
燃机'M156'的发动机
电子设备'ME97 AMG' (ME（发
动机电子设备）) (ME97AMG)
3652 部件'M16/4 （后部节气门促动器）'的数值不可信。
燃机'M156'的发动机
电子设备'ME97 AMG' (ME（发
动机电子设备）) (ME97AMG)
3653 部件'M16/4 （后部节气门促动器）'的数值不可信。
燃机'M156'的发动机
电子设备'ME97 AMG' (ME（发
动机电子设备）) (ME97AMG)
3647 部件'M16/4 （后部节气门促动器）'的数值不可信。
燃机'M156'的发动机
电子设备'ME97 AMG' (ME（发
动机电子设备）) (ME97AMG)
0168 节气门位置传感器数值相互之间不可信。
燃机'M156'的发动机
电子设备'ME97 AMG' (ME（发
动机电子设备）) (ME97AMG)
0164 节气门位置传感器数值相互之间不可信。
燃机'M156'的发动机
电子设备'ME97 AMG' (ME（发
动机电子设备）) (ME97AMG)
障。
燃机'M156'的发动机
电子设备'ME97 AMG' (ME（发
动机电子设备）) (ME97AMG)
障。
燃机'M156'的发动机
电子设备'ME97 AMG' (ME（发
动机电子设备）) (ME97AMG)
障。
燃机'M156'的发动机
电子设备'ME97 AMG' (ME（发
动机电子设备）) (ME97AMG)
障。
五、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 159 141 00 80 金属密封件 1 X
A 159 141 01 80 金属密封件 1 X
N 000000 006364 螺栓 14 X
A 004 990 44 12 螺栓 20 X
A 004 990 53 12 螺栓 13 X
用于发动机编号自 # 001597 起的
解决措施
X
A 002 997 23 90 电缆扎带 20 数量按需 X
用于发动机编号自 # 001597 起的
解决措施
X
操作号与损坏代码
容 时间 损坏代码 提示
598BM 74
WIS参考
进气歧管上部件 补救
AR54.18-P-0100-06A 利用轴向焊接连接器修理线
束
补救
AR00.19-P-0100-09A 通过焊接连接器修理线束 补救
发动机侧

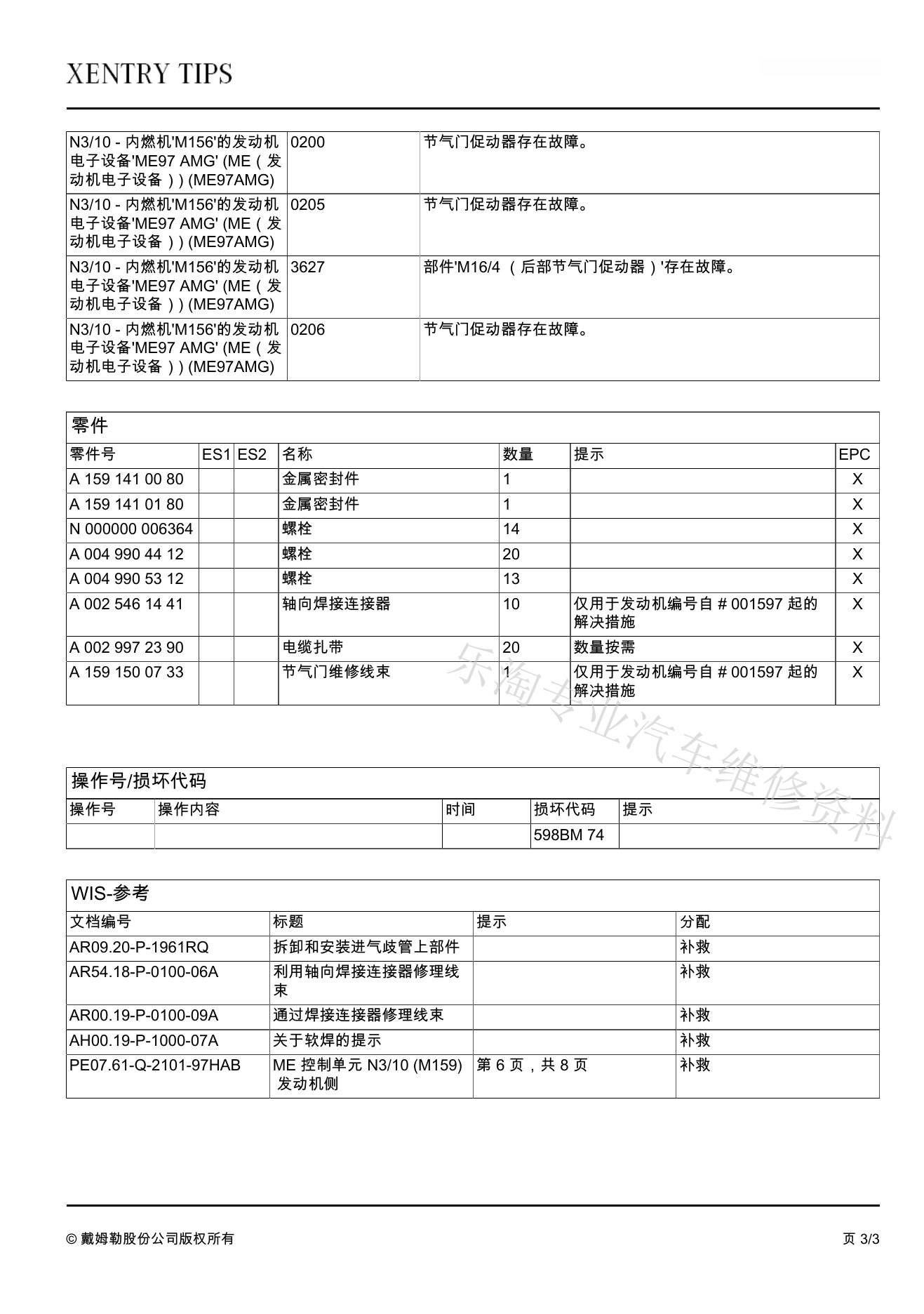

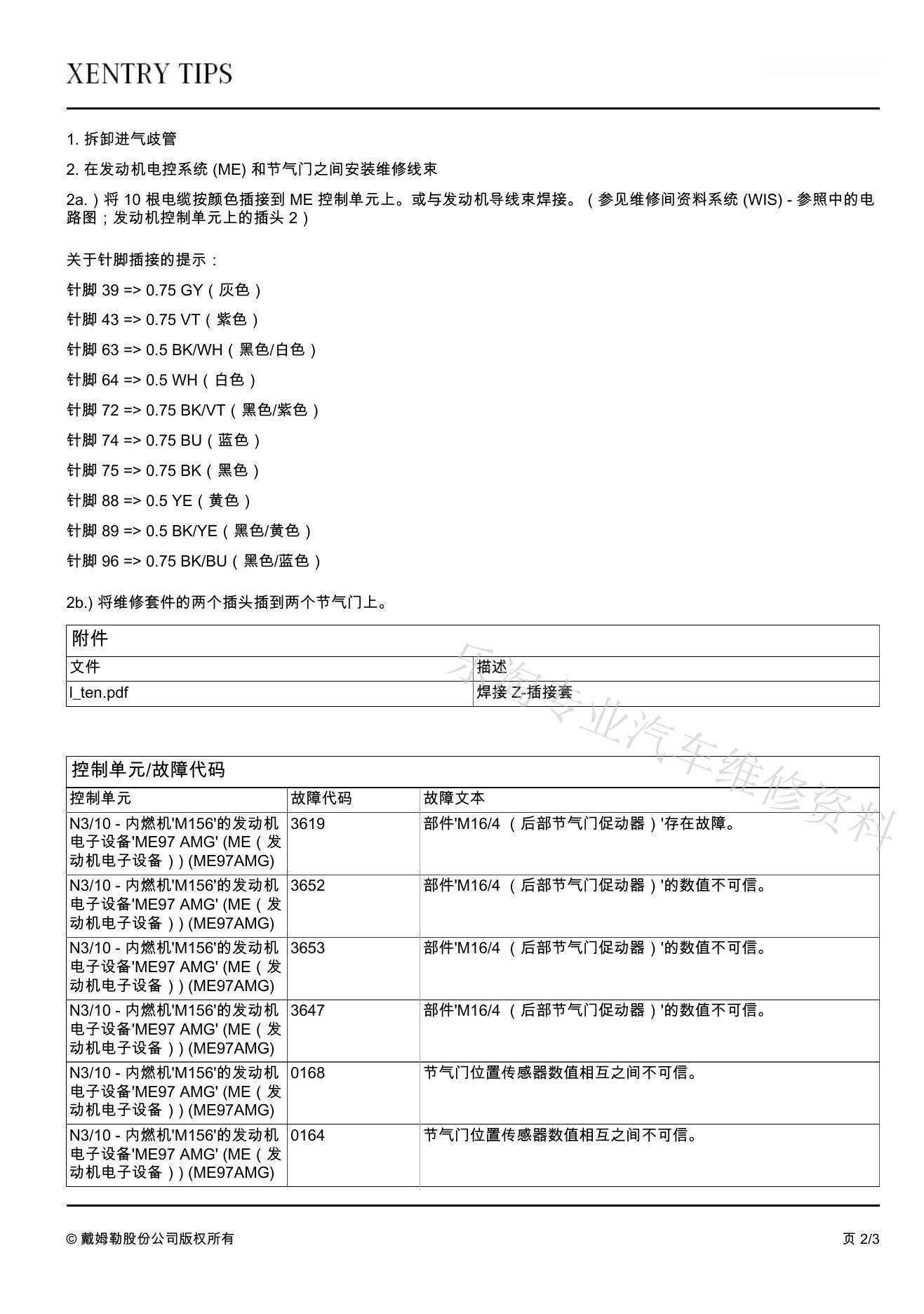

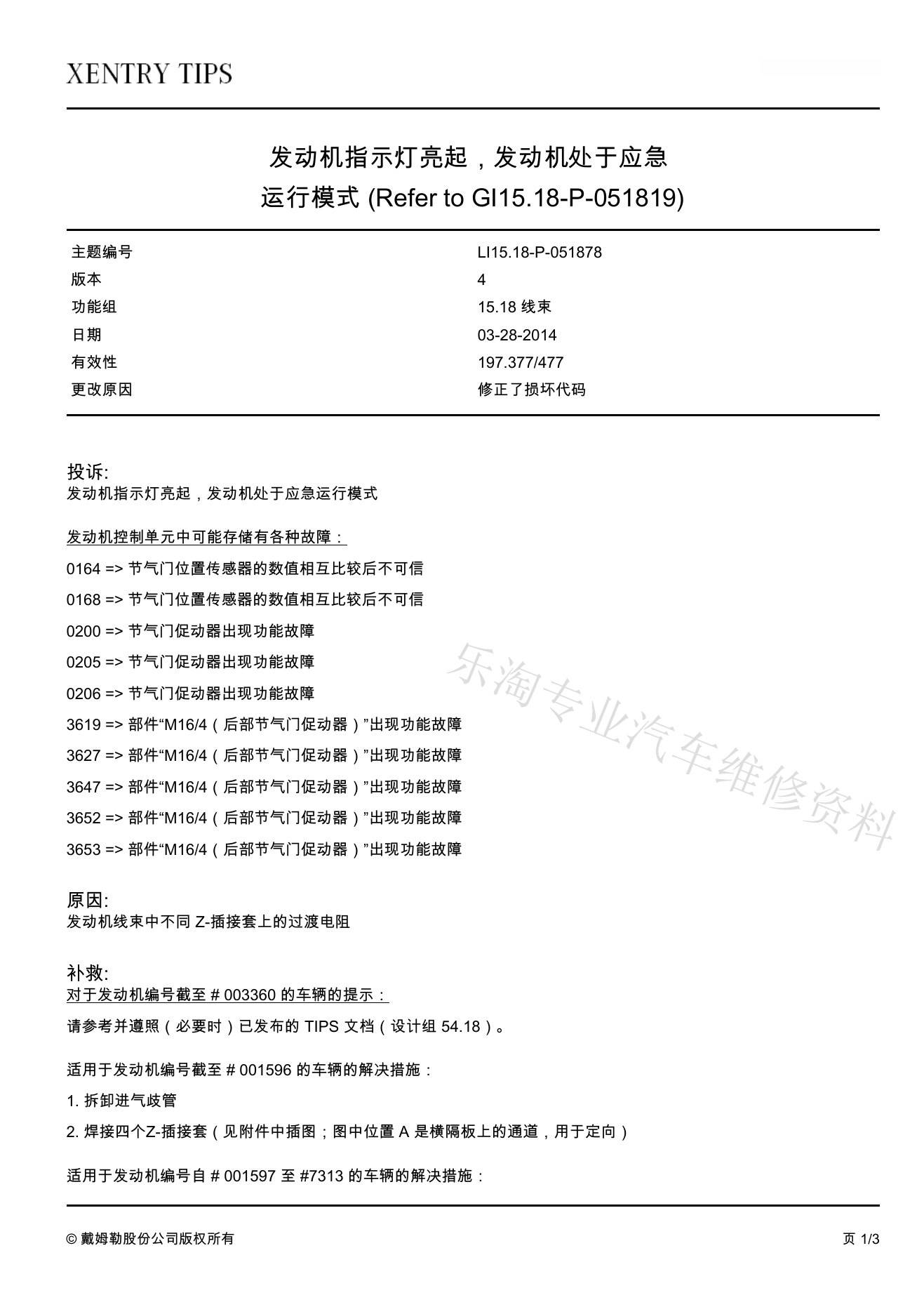

6、原始TIPS通告页面
以下完整保留3页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
7、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
