奔驰X253大灯故障处理

一、适用车型与故障信息

• 主题：左侧 & 右侧的转向灯颜色不同处理方案转向灯颜色不同| 技术支持部– 车载内部电子与车身结构/诊断支援组| 2018年08月28日 2
• 原因: LED 控制单元故障

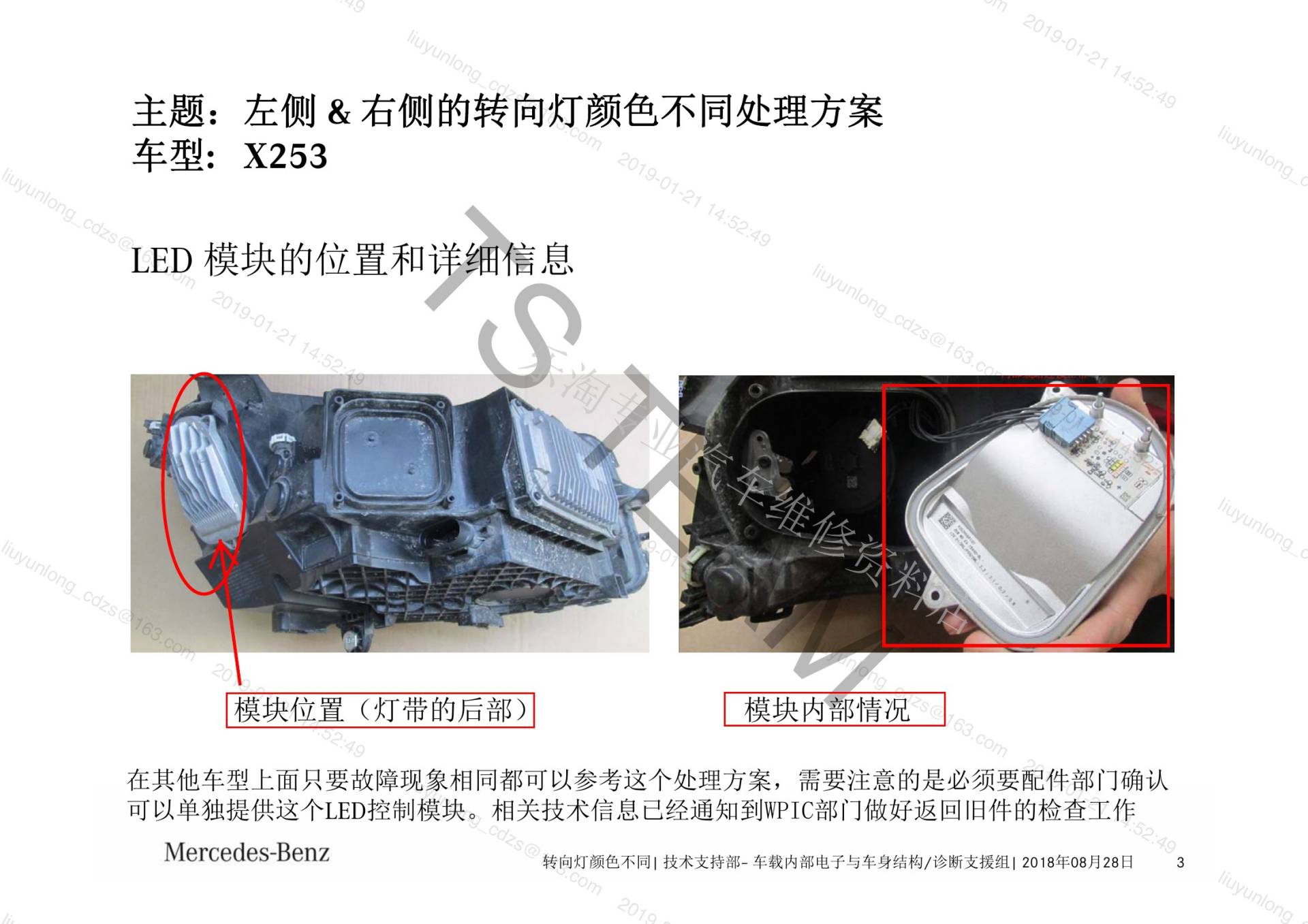

• 主题：左侧 & 右侧的转向灯颜色不同处理方案LED 模块的位置和详细信息模块位置（灯带的后部） 模块内部情况在其他车型上面只要故障现象相同都可以参考这个处理方案，需要注意的是必须要配件部门确认可以单独提供这个LED控制模块。

二、检查与诊断要点

• 实际检测中发现这种情况可以通过单独更换大灯后部的LED控制单元来排除。
• 相关技术信息已经通知到WPIC部门做好返回旧件的检查工作转向灯颜色不同| 技术支持部– 车载内部电子与车身结构/诊断支援组| 2018年08月28日 3

三、维修处理与操作要求

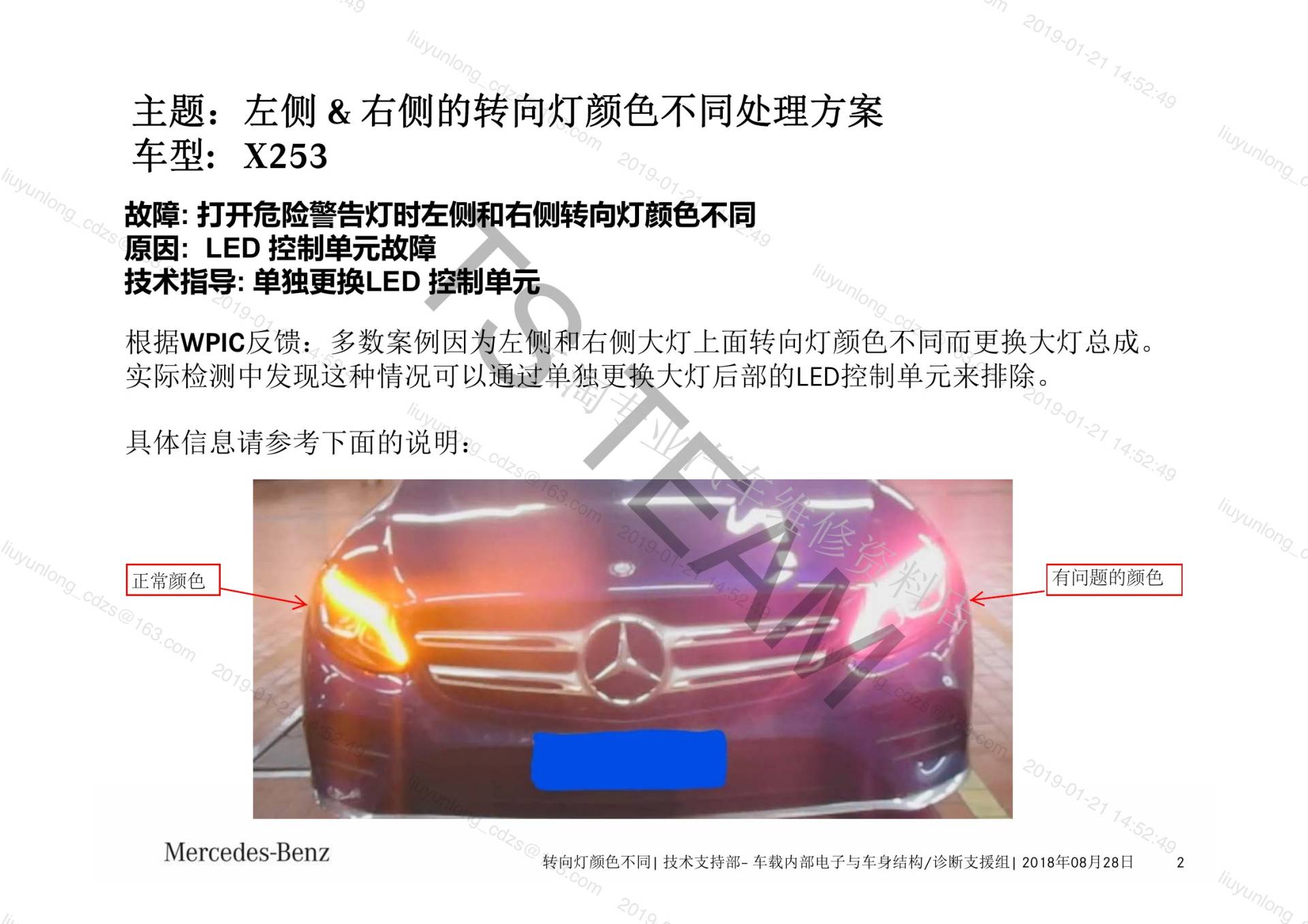

• 技术指导: 单独更换LED 控制单元根据WPIC反馈：多数案例因为左侧和右侧大灯上面转向灯颜色不同而更换大灯总成。

四、记录与注意事项

• 技术指导: 单独更换LED 控制单元根据WPIC反馈：多数案例因为左侧和右侧大灯上面转向灯颜色不同而更换大灯总成。

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
