奔驰大灯水雾_水滴处理方案_V2.0

一、适用车型与故障信息

• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 2故 障: 大灯内部出现水雾或者水滴原 因: 由于大灯灯罩密封不足，个别情况下大灯出现水雾或者水滴
• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 3第一步：执行大灯单元的密封性测试。
• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 4第一步：执行大灯单元的密封性测试。
• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 5第一步：执行大灯单元的密封性测试。
• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 6第一步：执行大灯单元的密封性测试。
• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 7第一步：执行大灯单元的密封性测试。
• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 8第一步：执行大灯单元的密封性测试。

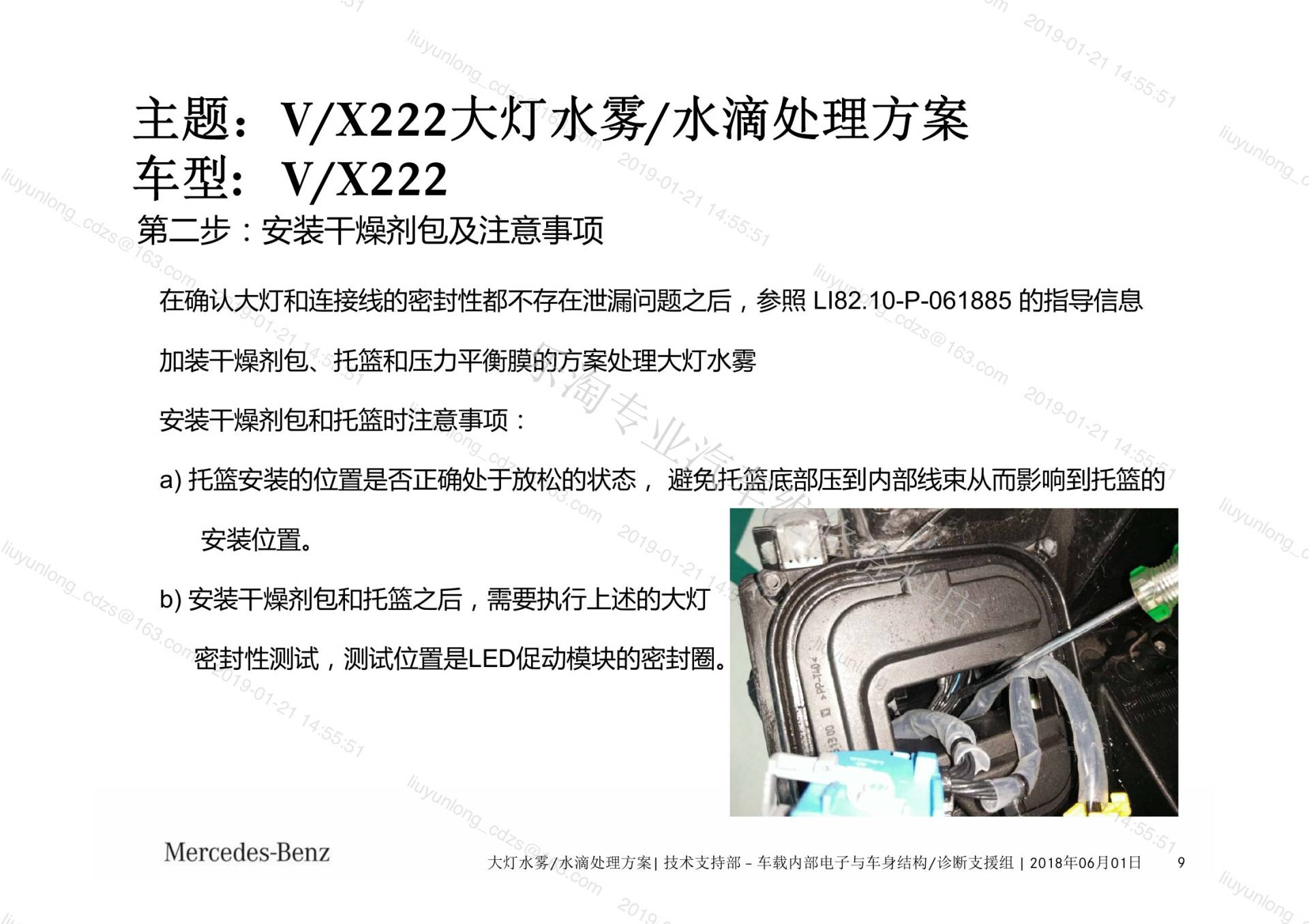

• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 9第二步：安装干燥剂包及注意事项在确认大灯和连接线的密封性都不存在泄漏问题之后，参照 LI82.10-P-061885 的指导信息加装干燥剂包、托篮和压力平衡膜的方案处理大灯水雾安装干燥剂包和托篮时注意事项：

二、检查与诊断要点

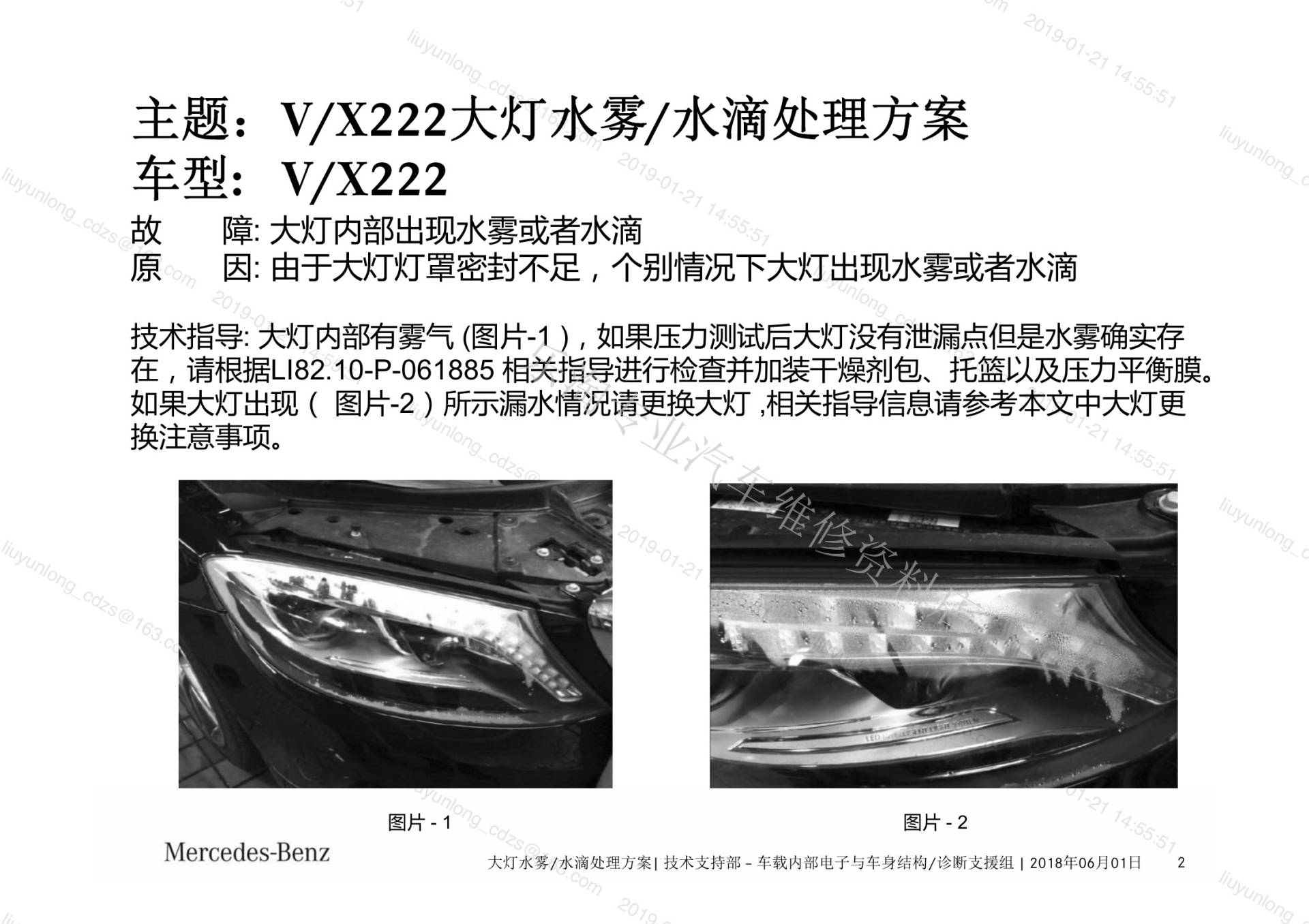

• 技术指导: 大灯内部有雾气 (图片-1 )，如果压力测试后大灯没有泄漏点但是水雾确实存在，请根据LI82.10-P-061885 相关指导进行检查并加装干燥剂包、托篮以及压力平衡膜。

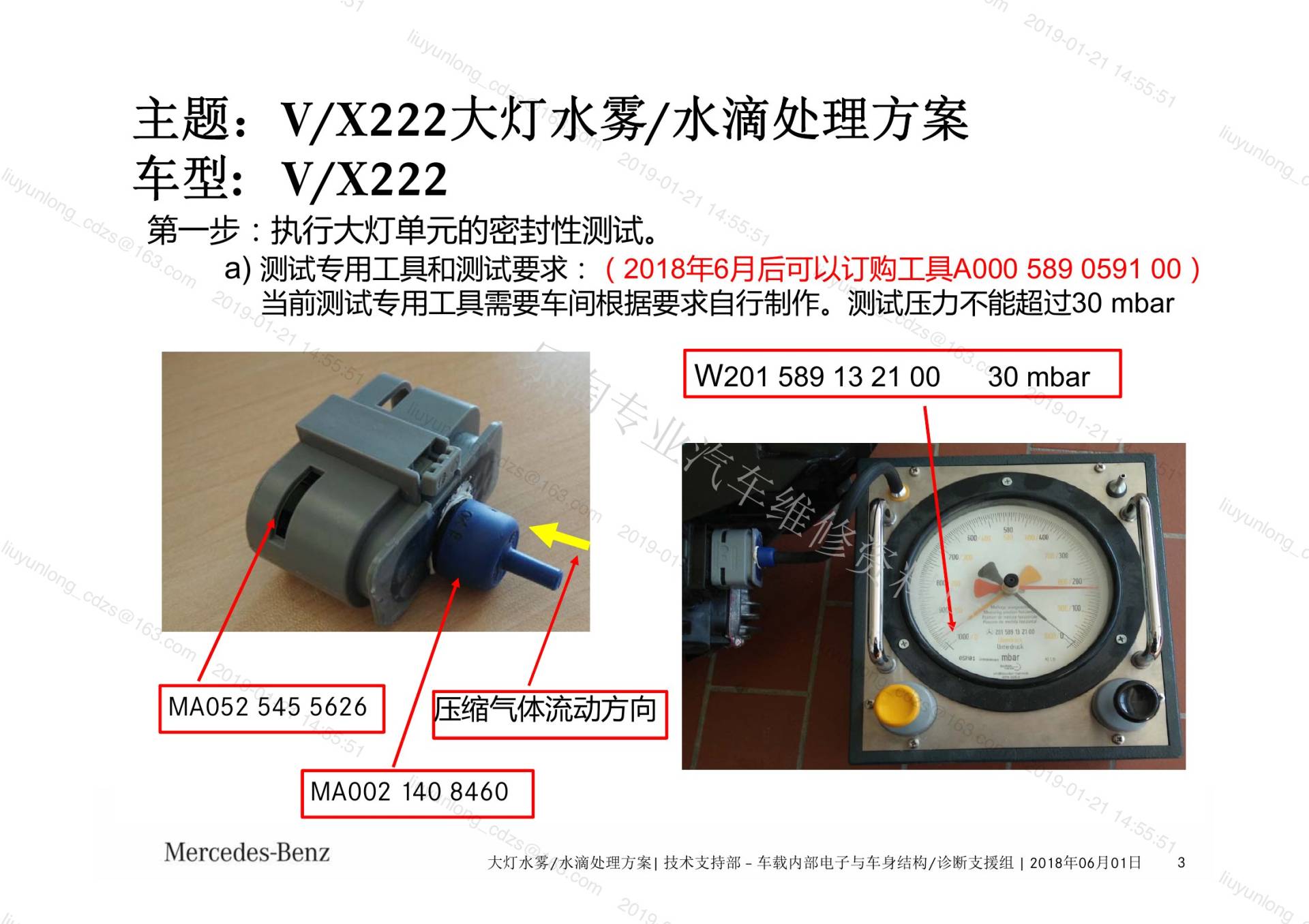

• a) 测试专用工具和测试要求：（2018年6月后可以订购工具A000 589 0591 00）当前测试专用工具需要车间根据要求自行制作。测试压力不能超过30 mbar压缩气体流动方向

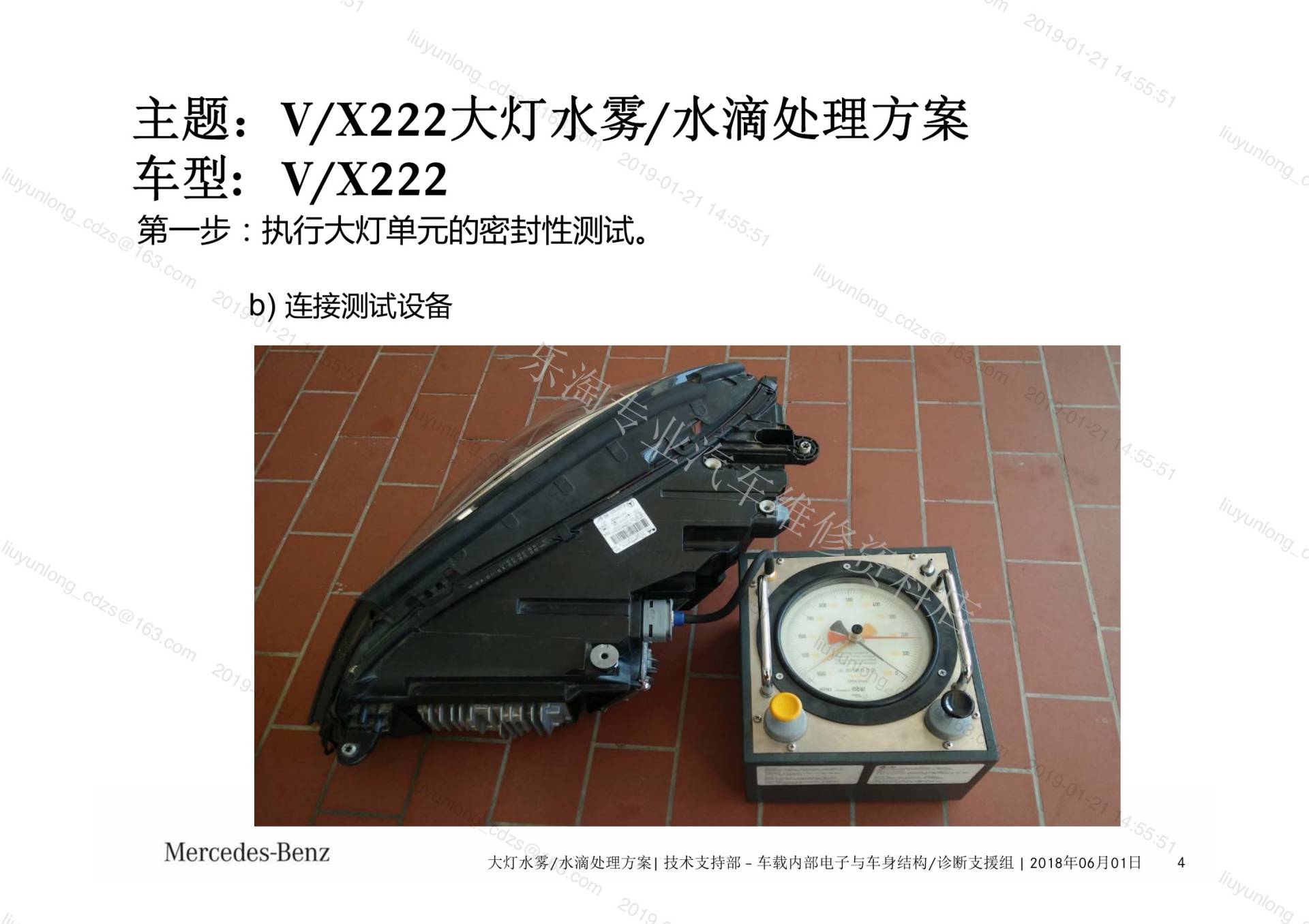

• b) 连接测试设备

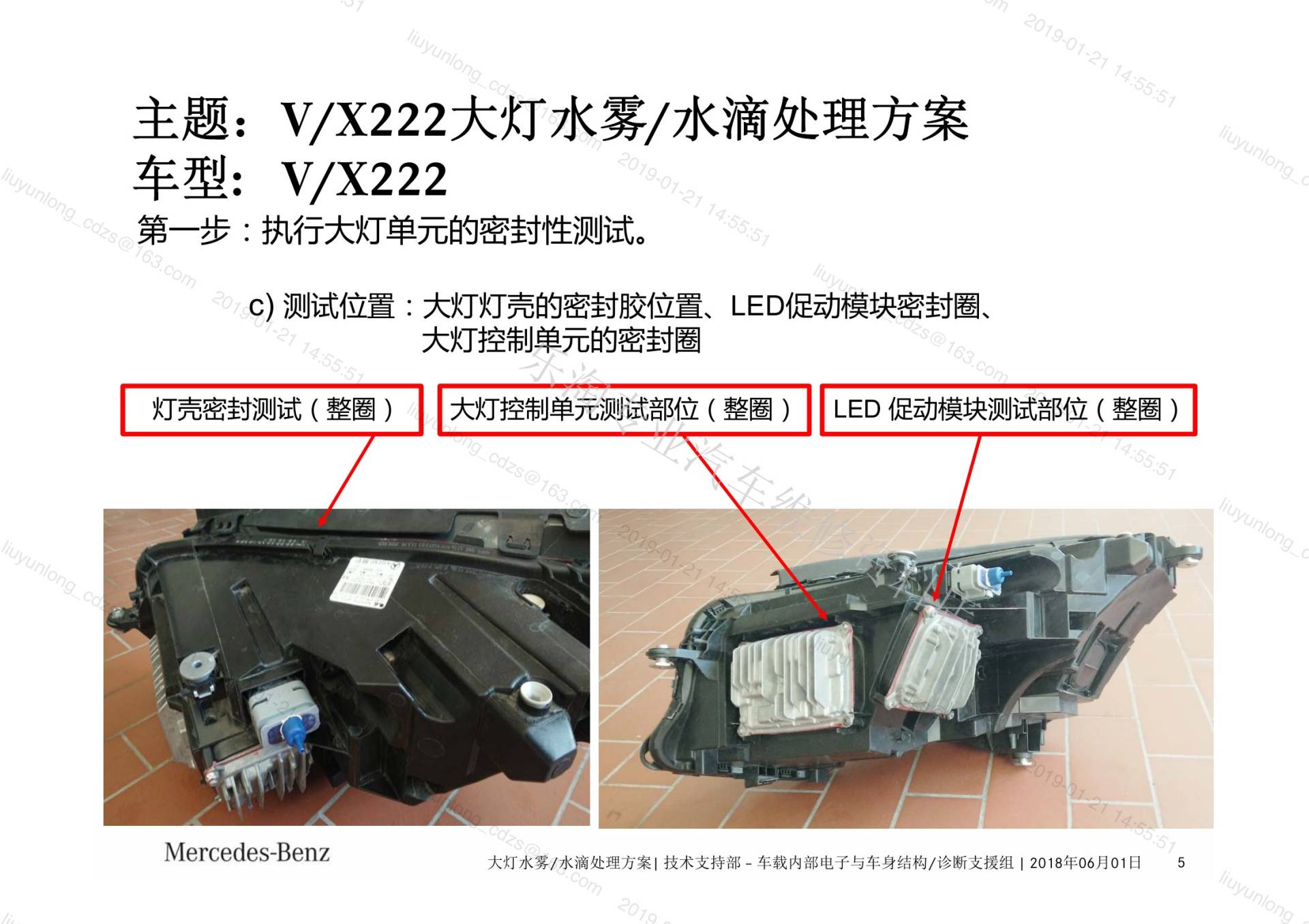

• c) 测试位置：大灯灯壳的密封胶位置、LED促动模块密封圈、大灯控制单元的密封圈灯壳密封测试（整圈） 大灯控制单元测试部位（整圈） LED 促动模块测试部位（整圈）

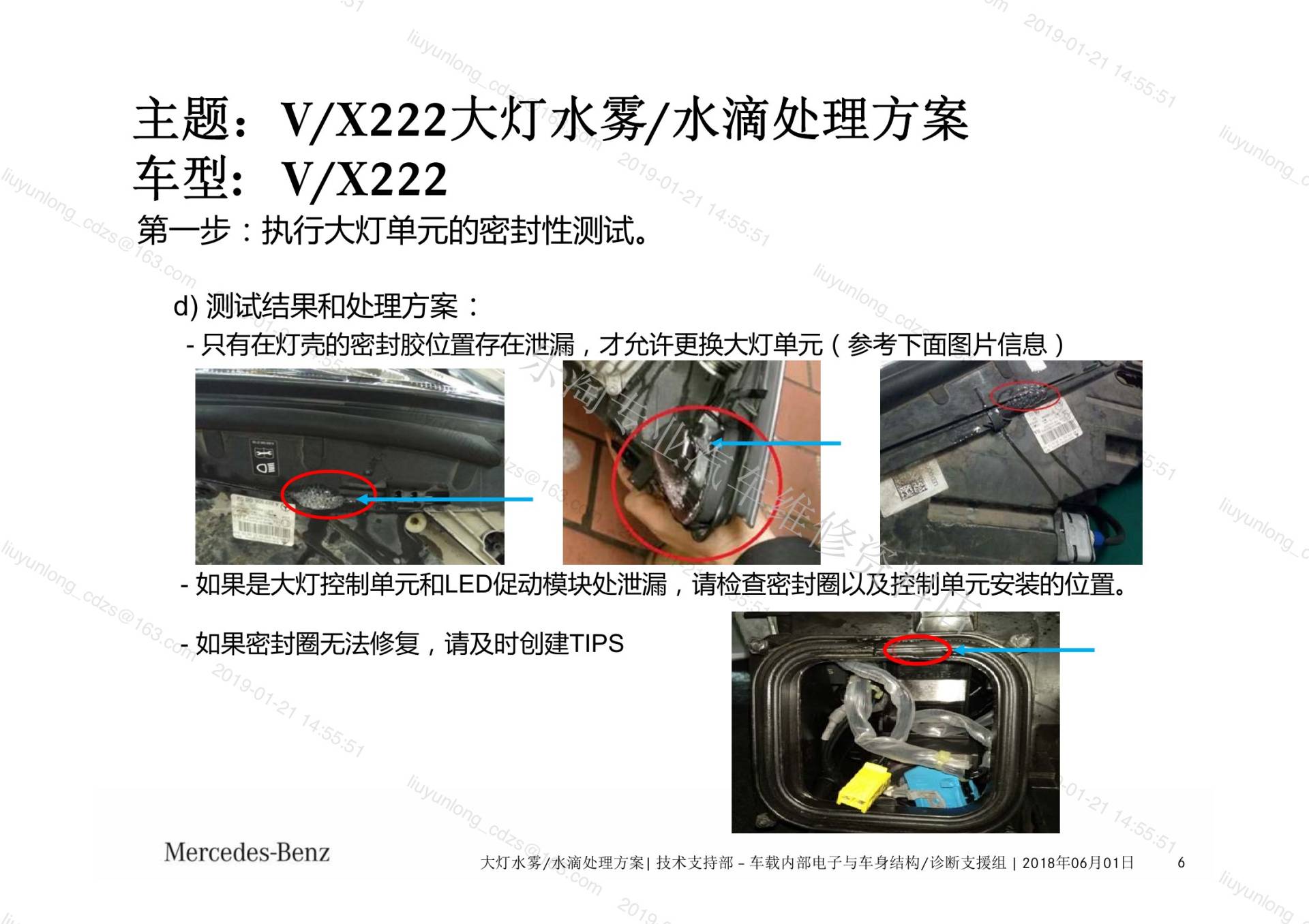

• d) 测试结果和处理方案：- 只有在灯壳的密封胶位置存在泄漏，才允许更换大灯单元（参考下面图片信息）- 如果是大灯控制单元和LED促动模块处泄漏，请检查密封圈以及控制单元安装的位置。

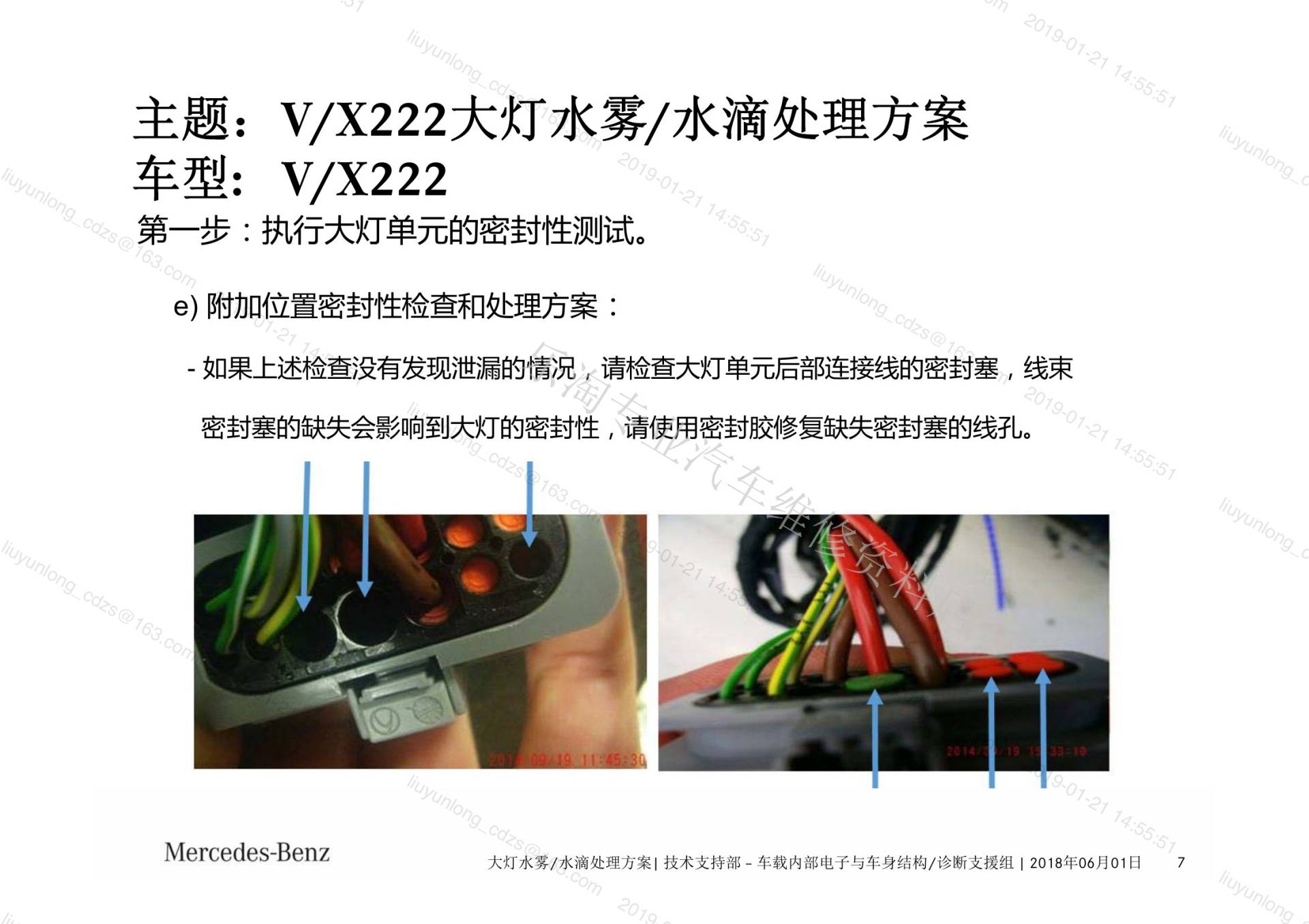

• e) 附加位置密封性检查和处理方案：- 如果上述检查没有发现泄漏的情况，请检查大灯单元后部连接线的密封塞，线束密封塞的缺失会影响到大灯的密封性，请使用密封胶修复缺失密封塞的线孔。

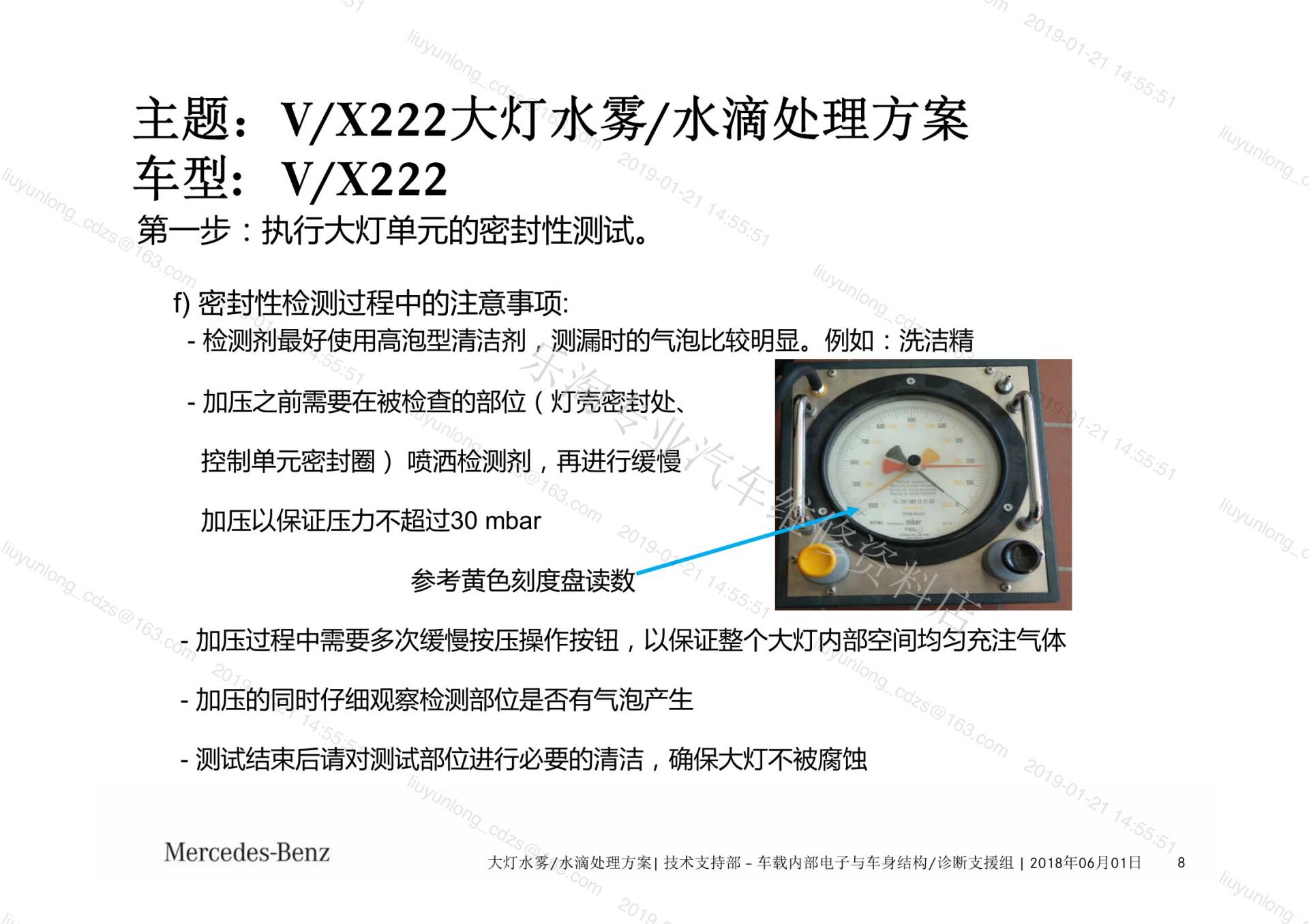

• f) 密封性检测过程中的注意事项:- 检测剂最好使用高泡型清洁剂，测漏时的气泡比较明显。
• 例如：洗洁精- 加压之前需要在被检查的部位（灯壳密封处、控制单元密封圈） 喷洒检测剂，再进行缓慢加压以保证压力不超过30 mbar参考黄色刻度盘读数- 加压过程中需要多次缓慢按压操作按钮，以保证整个大灯内部空间均匀充注气体- 加压的同时仔细观察检测部位是否有气泡产生- 测试结束后请对测试部位进行必要的清洁，确保大灯不被腐蚀
• b) 安装干燥剂包和托篮之后，需要执行上述的大灯密封性测试，测试位置是LED促动模块的密封圈。

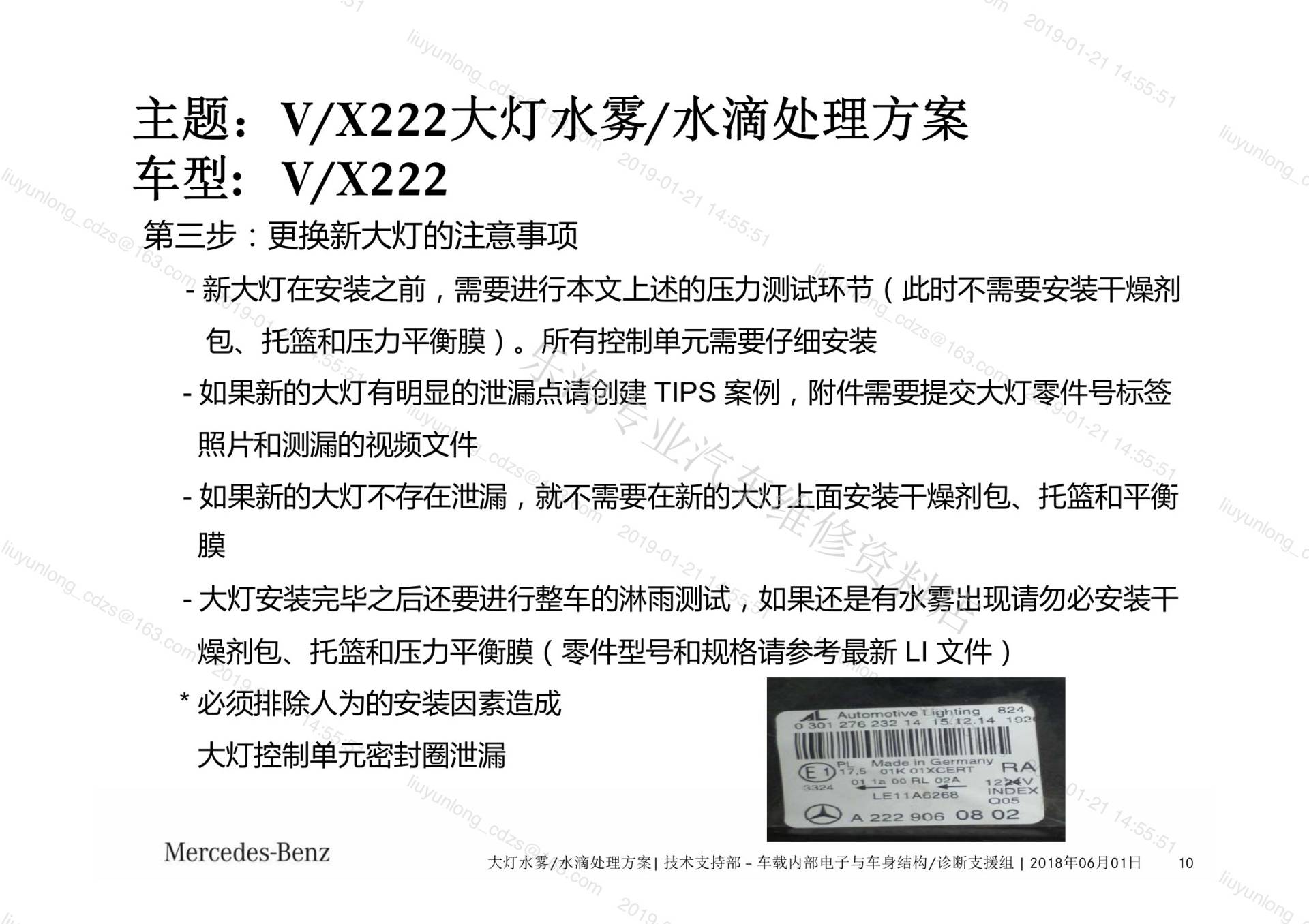

• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 10第三步：更换新大灯的注意事项- 新大灯在安装之前，需要进行本文上述的压力测试环节（此时不需要安装干燥剂包、托篮和压力平衡膜）。

三、维修处理与操作要求

• V/X222 大灯水雾/水滴处理方案
• 如果大灯出现（ 图片-2）所示漏水情况请更换大灯 ,相关指导信息请参考本文中大灯更换注意事项。
• a) 托篮安装的位置是否正确处于放松的状态， 避免托篮底部压到内部线束从而影响到托篮的安装位置。
• 所有控制单元需要仔细安装- 如果新的大灯有明显的泄漏点请创建 TIPS 案例，附件需要提交大灯零件号标签
• 照片和测漏的视频文件- 如果新的大灯不存在泄漏，就不需要在新的大灯上面安装干燥剂包、托篮和平衡- 大灯安装完毕之后还要进行整车的淋雨测试，如果还是有水雾出现请勿必安装干燥剂包、托篮和压力平衡膜（零件型号和规格请参考最新 LI 文件）* 必须排除人为的安装因素造成大灯控制单元密封圈泄漏

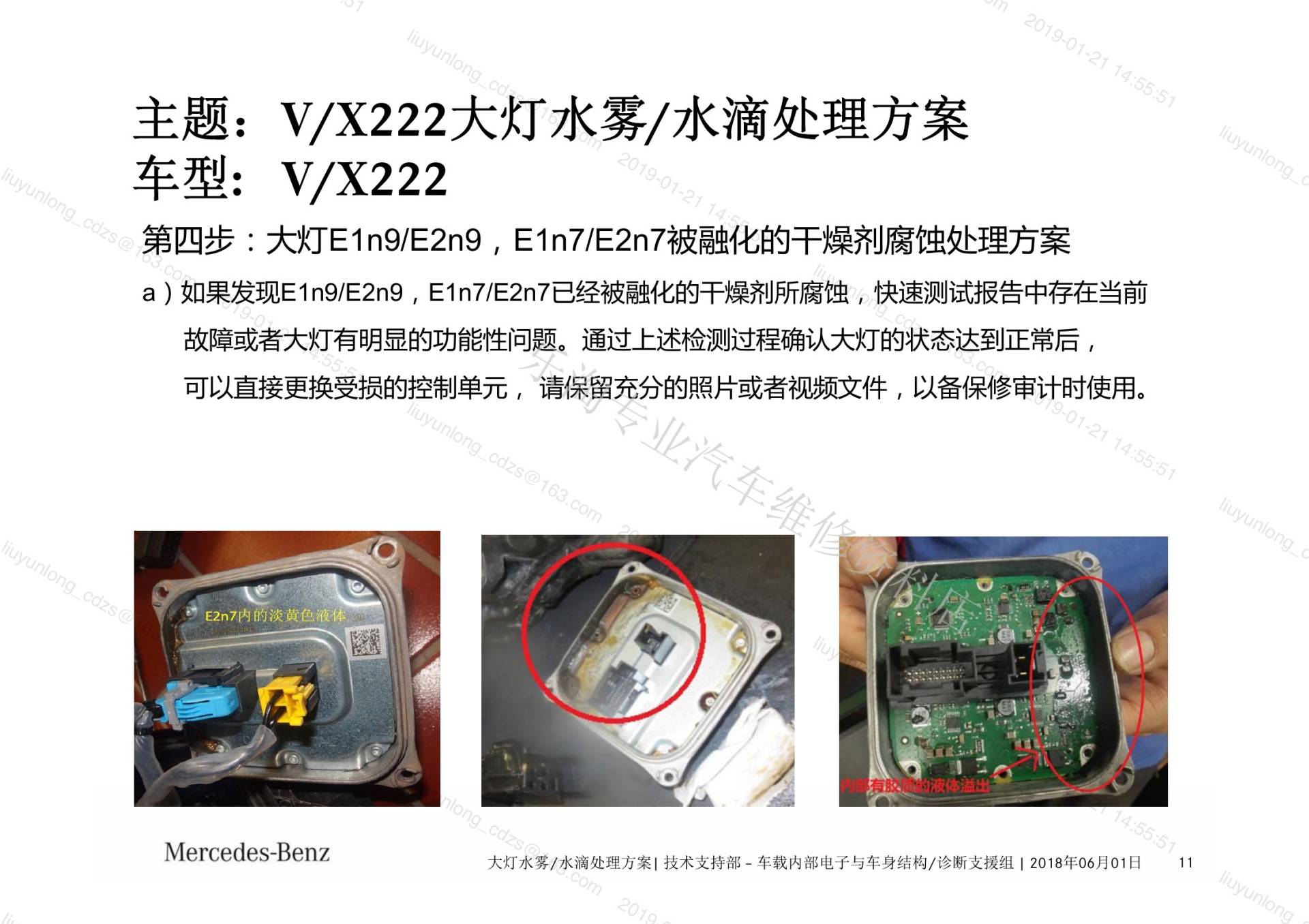

• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 11第四步：大灯E1n9/E2n9，E1n7/E2n7被融化的干燥剂腐蚀处理方案a）如果发现E1n9/E2n9，E1n7/E2n7已经被融化的干燥剂所腐蚀，快速测试报告中存在当前
• 通过上述检测过程确认大灯的状态达到正常后，可以直接更换受损的控制单元， 请保留充分的照片或者视频文件，以备保修审计时使用。

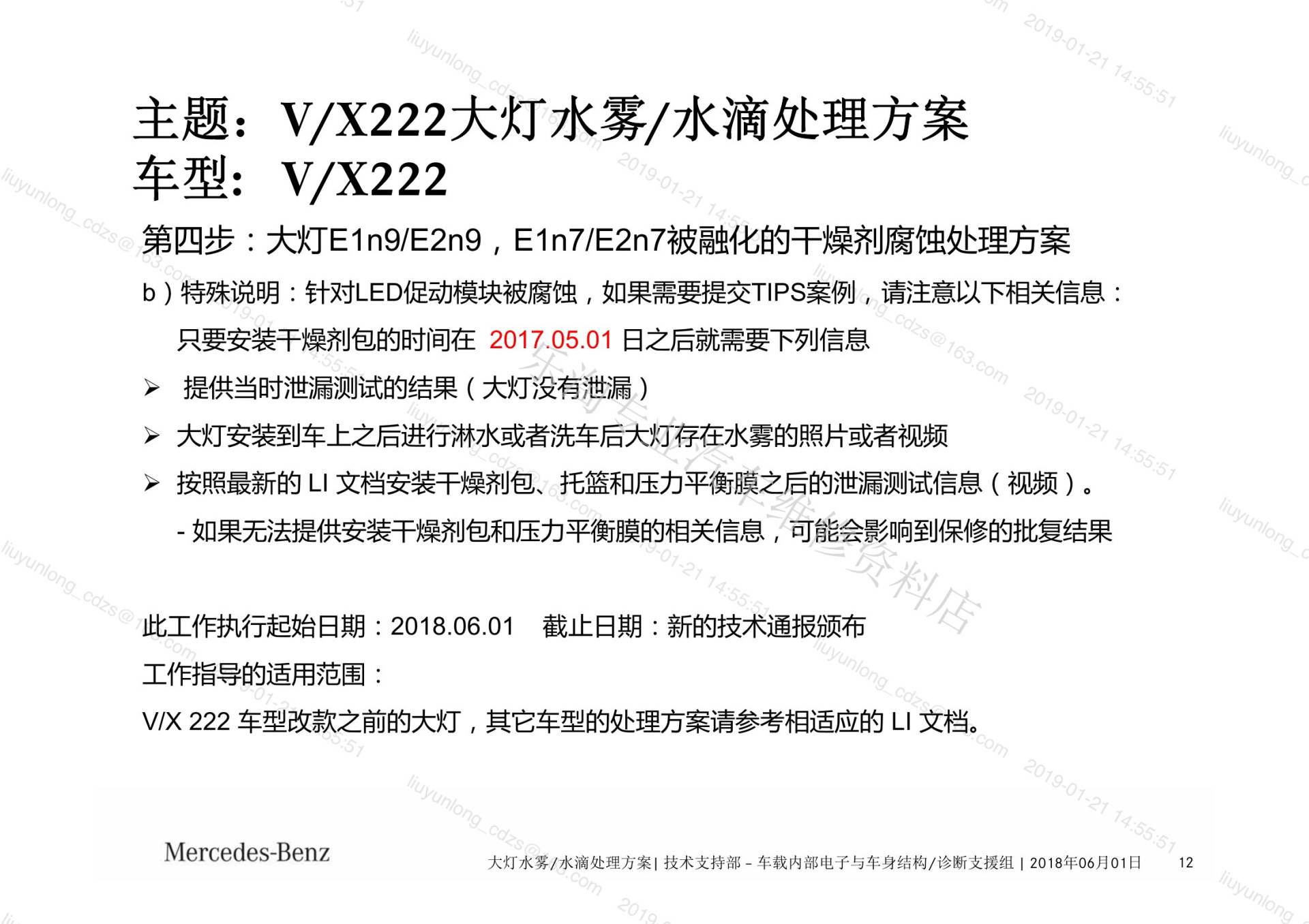

• 主题：V/X222大灯水雾/水滴处理方案大灯水雾/水滴处理方案| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年06月01日 12第四步：大灯E1n9/E2n9，E1n7/E2n7被融化的干燥剂腐蚀处理方案b）特殊说明：针对LED促动模块被腐蚀，如果需要提交TIPS案例，请注意以下相关信息：只要安装干燥剂包的时间在 2017.05.01 日之后就需要下列信息
•  大灯安装到车上之后进行淋水或者洗车后大灯存在水雾的照片或者视频
•  按照最新的 LI 文档安装干燥剂包、托篮和压力平衡膜之后的泄漏测试信息（视频）。

四、记录与注意事项

• V/X222 大灯水雾/水滴处理方案
• 如果大灯出现（ 图片-2）所示漏水情况请更换大灯 ,相关指导信息请参考本文中大灯更换注意事项。
• a) 托篮安装的位置是否正确处于放松的状态， 避免托篮底部压到内部线束从而影响到托篮的安装位置。
• 所有控制单元需要仔细安装- 如果新的大灯有明显的泄漏点请创建 TIPS 案例，附件需要提交大灯零件号标签

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
