奔驰环境氛围系统LIN结构及诊断

一、适用车型与故障信息

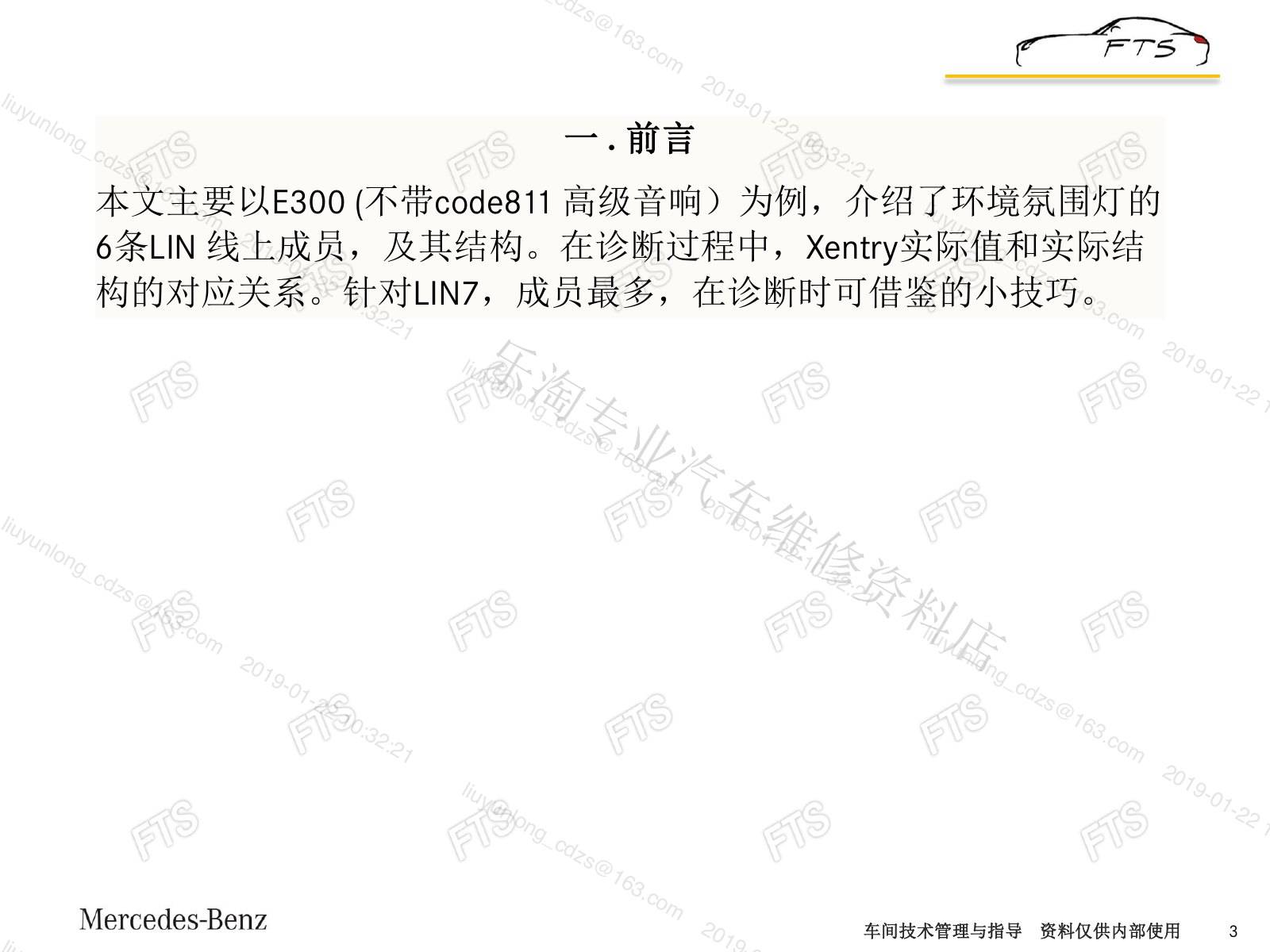

• 本文主要以E300 (不带code811 高级音响）为例，介绍了环境氛围灯的6条LIN 线上成员，及其结构。
• 车间技术管理与指导

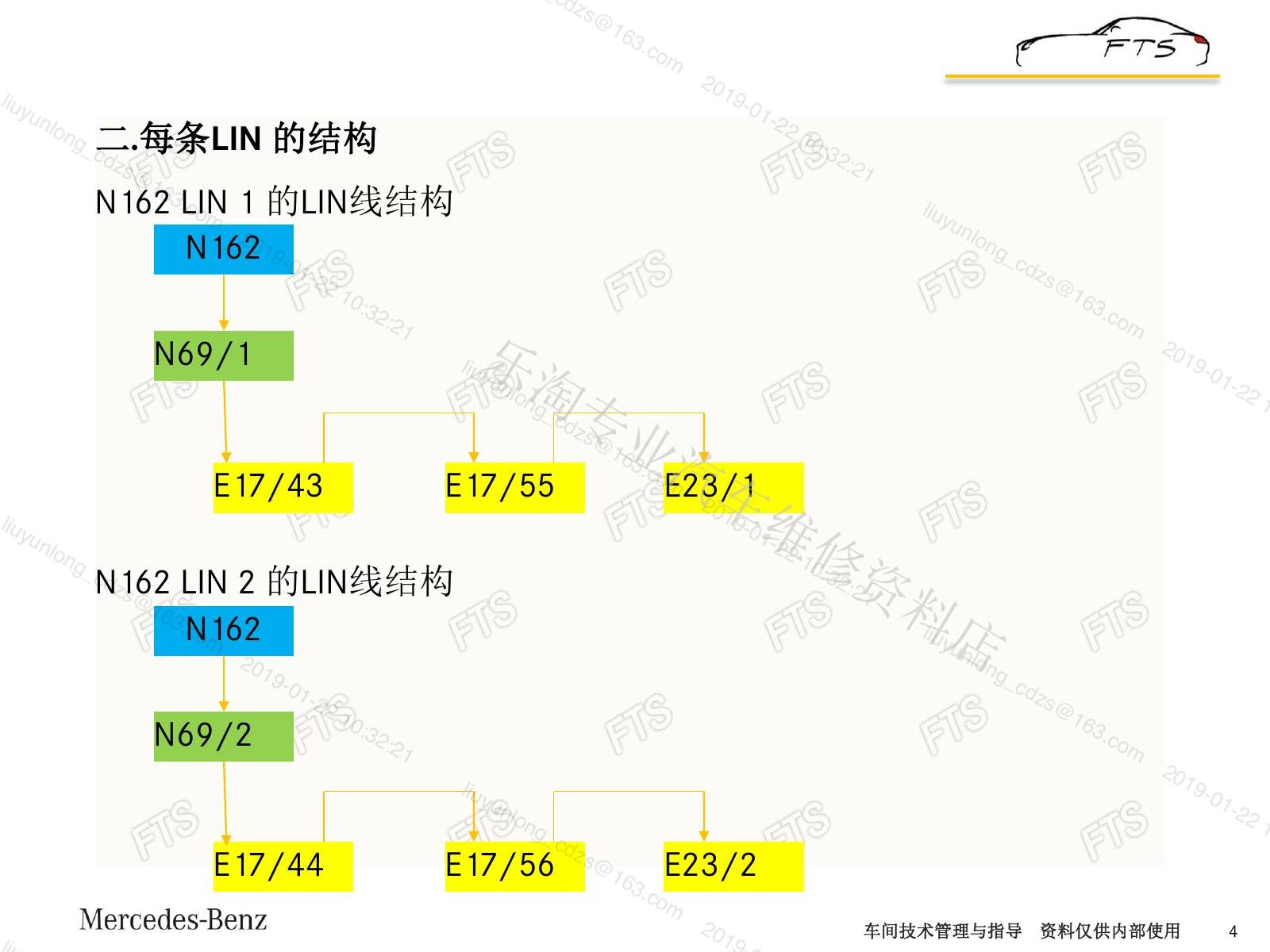

• 二.每条LIN 的结构N162 LIN 1 的LIN线结构N162 LIN 2 的LIN线结构车间技术管理与指导

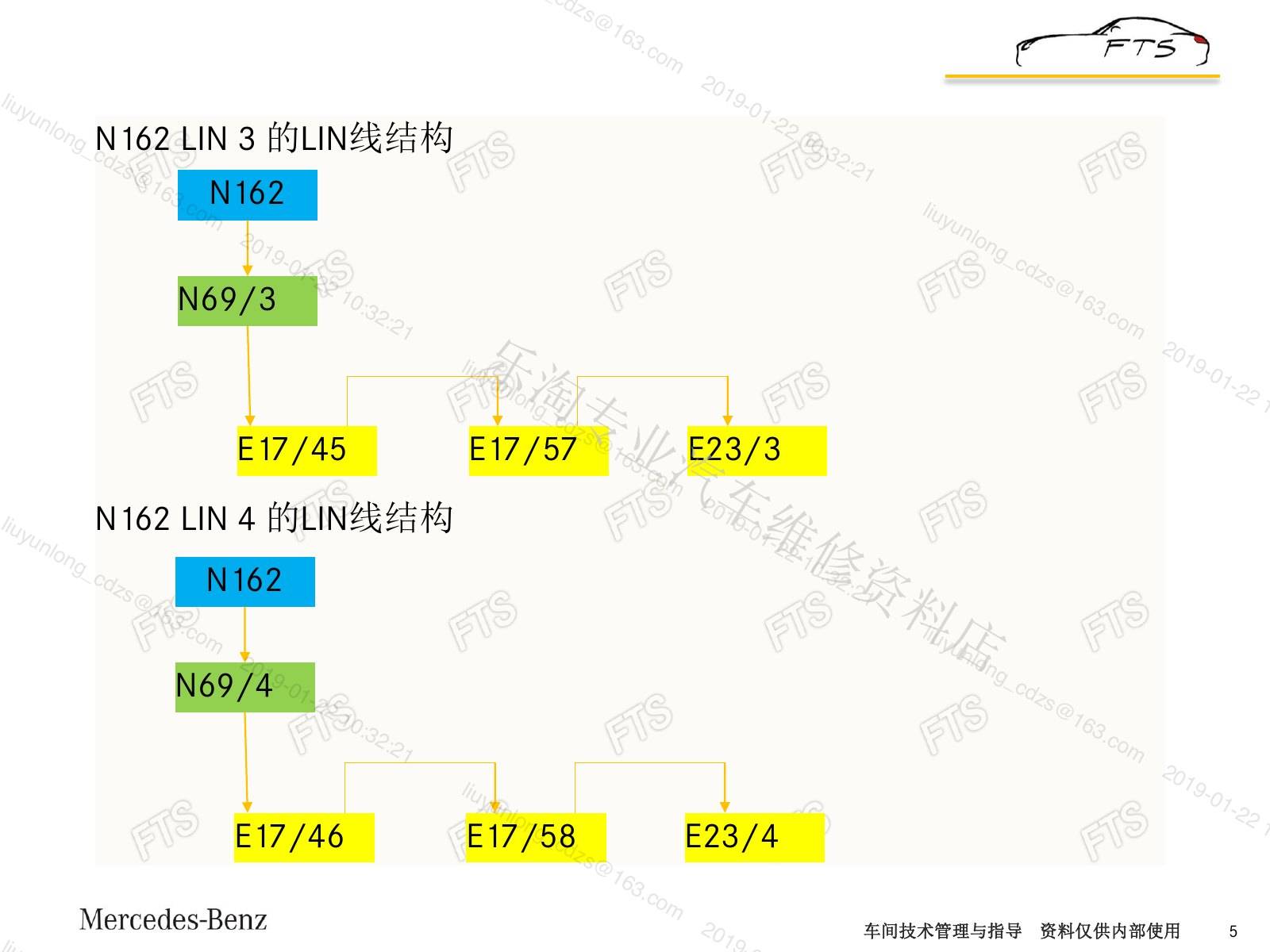

• N162 LIN 3 的LIN线结构N162 LIN 4 的LIN线结构车间技术管理与指导

二、检查与诊断要点

• S8048_82_环境氛围照明系统LIN结构及诊断
• 二．每条LIN的结构三．诊断注意事项车间技术管理与指导
• 在诊断过程中，Xentry实际值和实际结构的对应关系。

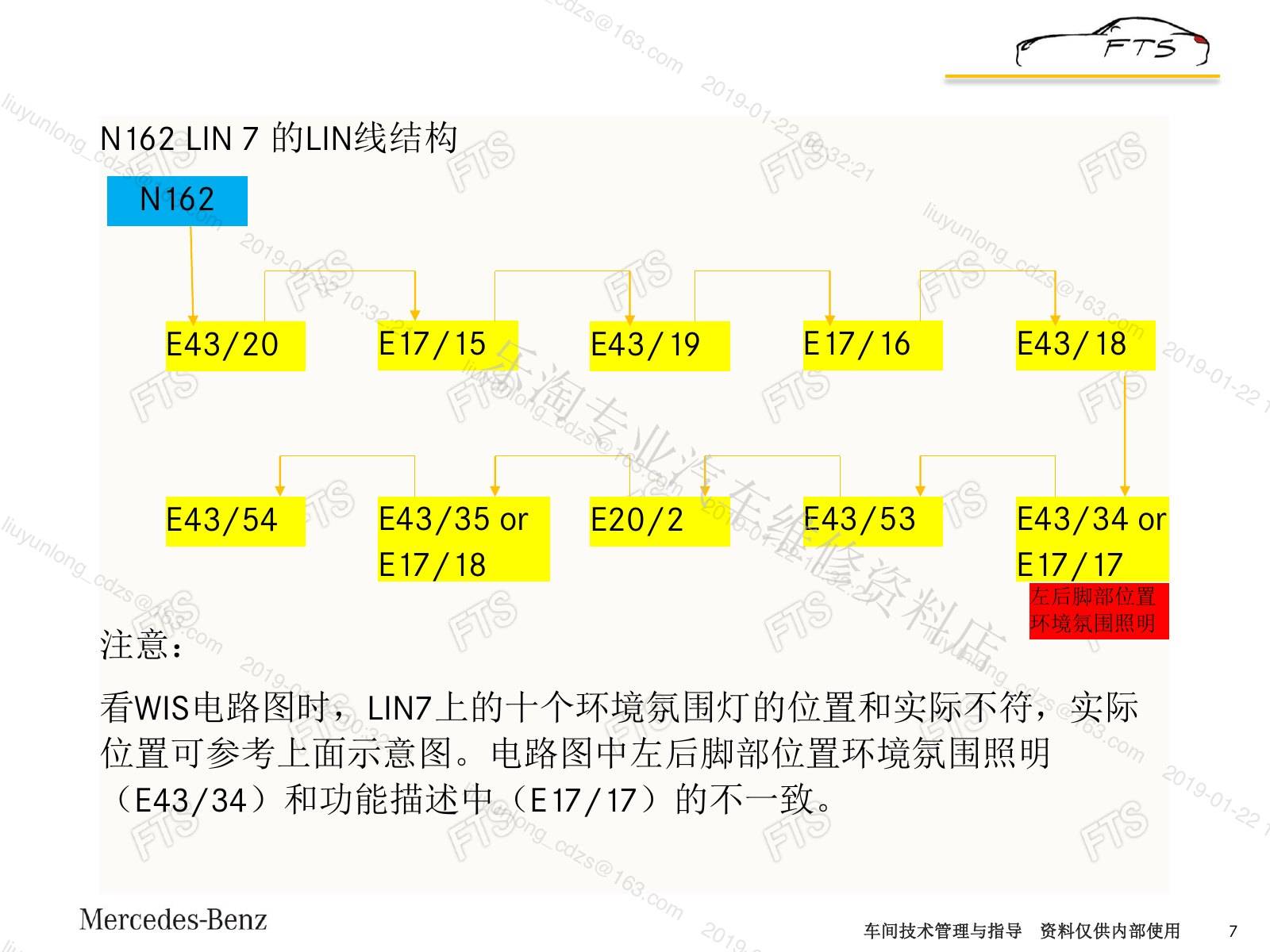

• 针对LIN7，成员最多，在诊断时可借鉴的小技巧。

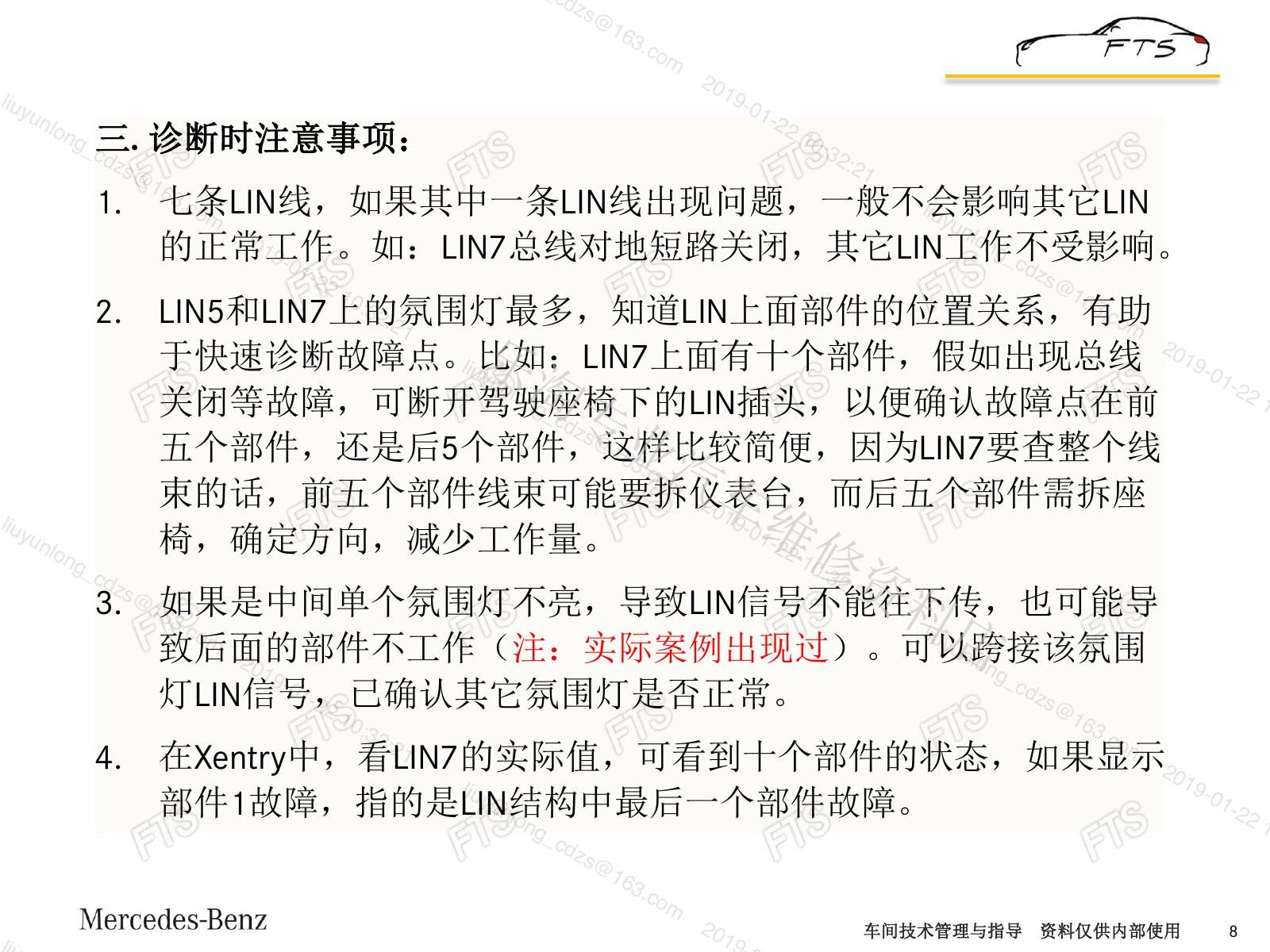

• 三. 诊断时注意事项：

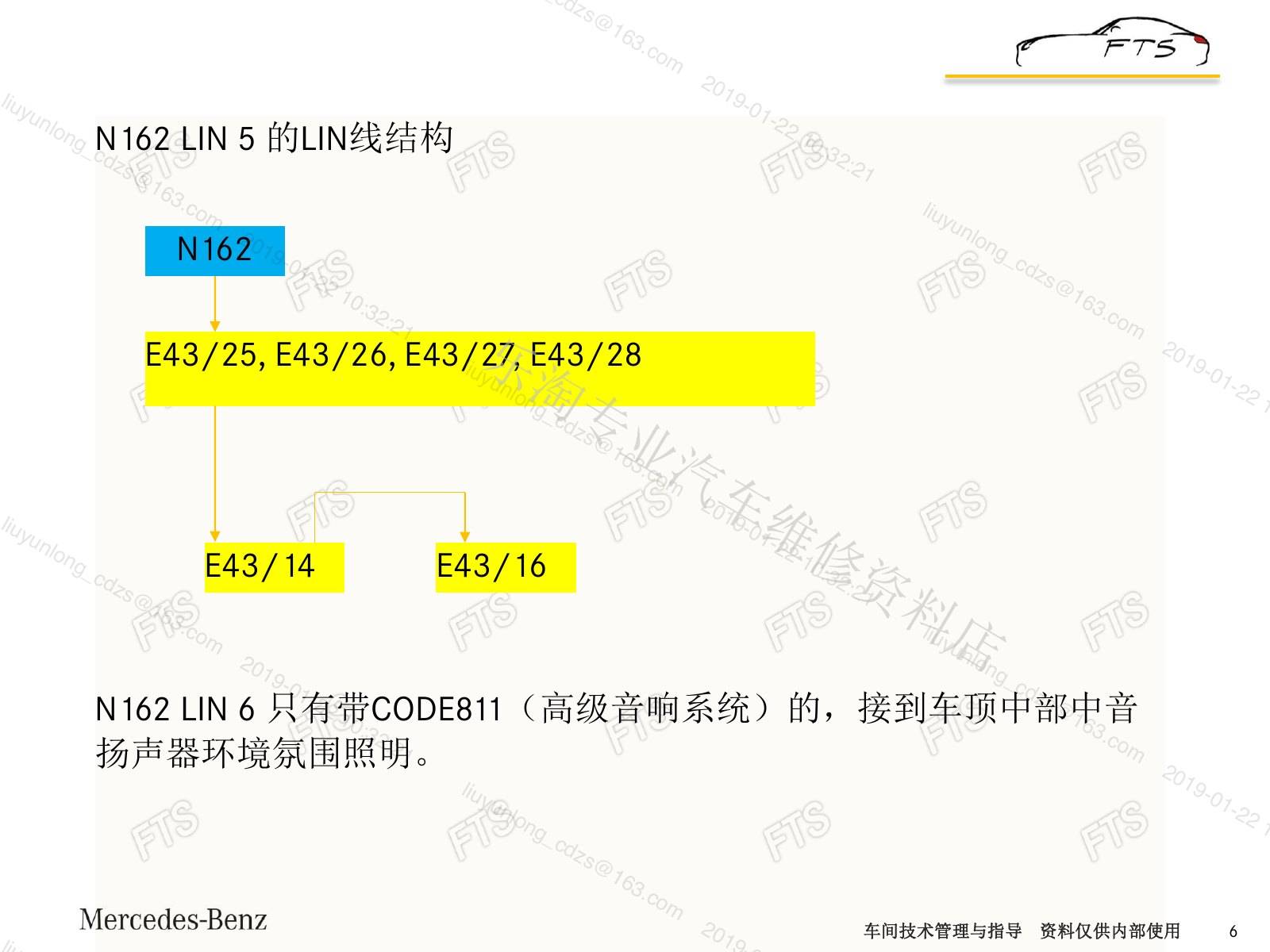

• 2. LIN5和LIN7上的氛围灯最多，知道LIN上面部件的位置关系，有助于快速诊断故障点。
• 4. 在Xentry中，看LIN7的实际值，可看到十个部件的状态，如果显示部件1故障，指的是LIN结构中最后一个部件故障。

三、维修处理与操作要求

• 比如：LIN7上面有十个部件，假如出现总线关闭等故障，可断开驾驶座椅下的LIN插头，以便确认故障点在前五个部件，还是后5个部件，这样比较简便，因为LIN7要查整个线束的话，前五个部件线束可能要拆仪表台，而后五个部件需拆座椅，确定方向，减少工作量。

四、记录与注意事项

• 3. 如果是中间单个氛围灯不亮，导致LIN信号不能往下传，也可能导致后面的部件不工作（注：实际案例出现过）。
• 可以跨接该氛围灯LIN信号，已确认其它氛围灯是否正常。

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
