PicoScope 有刷燃油泵电流波形诊断培训：换向片重复周期与供油复核

遇到难起动、间歇熄火、负载无力或油箱区域异响时，油压测试往往是第一反应。但油压只能说明测量点在当时具备怎样的压力，未必能揭示泵电机内部换向是否稳定。有刷直流燃油泵的电流波形提供了另一条证据：观察电刷经过换向片时的周期性电流变化，用于筛查电机磨损、绕组异常或运行不稳定。

本文适用于由有刷直流电机驱动、且可在独立供电支路安全测量电流的燃油泵。无刷泵、由控制模块高频调速的泵、混合动力或其他特殊供油架构，波形形态和测量入口可能不同，不能直接套用本文判断。

先区分资料事实、维修解读和实车判断

• 原资料确认：有刷泵的换向器由导电片和电刷组成，峰谷来自供电在不同绕组间切换；一对峰谷对应一个换向片事件，整圈转动会形成重复模式。
• 维修解读：连续周期是否均匀、异常是否按整圈稳定复现，比单个瞬时尖峰更有诊断价值。
• 实车核实：泵的控制方式、保险丝位置、额定电流、压力、流量和允许测试工况，必须依据对应车型资料与实测确认。

波形为什么会呈现周期性

有刷直流电机的转子绕组随换向器旋转，固定电刷依次接触各换向片，使电流按顺序流经不同绕组。负载、绕组电阻、电刷接触和供电状态共同决定瞬时电流，因此示波器看到的是连续峰谷。Pico资料指出，常见泵可能采用6片或8片换向器，但也存在其他结构；不能仅凭峰谷数量假定具体泵型。

状态良好的新泵通常在相邻峰谷间变化较小。随着换向片、电刷或绕组老化，细小且有规律的差异可能出现；若某种变化在每个整圈周期重复，才具备指向内部特定位置的意义。孤立毛刺也可能来自夹钳移动、量程、供电扰动或控制模块调制，应先复测。

施工前条件与燃油安全

• 查阅电路图，确认泵是否为有刷直流结构、保险丝支路是否仅承载目标泵，以及是否存在独立燃油泵控制模块。
• 使用带正确额定保险的合规保险丝延长线和电流钳；钳表先归零、确认方向和量程，不用导线或工具直接跨接保险座。
• 燃油蒸气具有燃烧和爆炸风险。由具备资质人员在通风、防火和静电控制合规的工位操作，远离火花、热源与旋转部件。
• 本测试不要求拆开高压燃油管路。若后续需要测压、卸压或打开油路，必须按厂家程序泄压并使用规定的收集、防护和灭火设备。
• 记录蓄电池电压、油量、燃油温度、发动机状态和测试工况，避免把不同供电或负载条件下的波形强行比较。

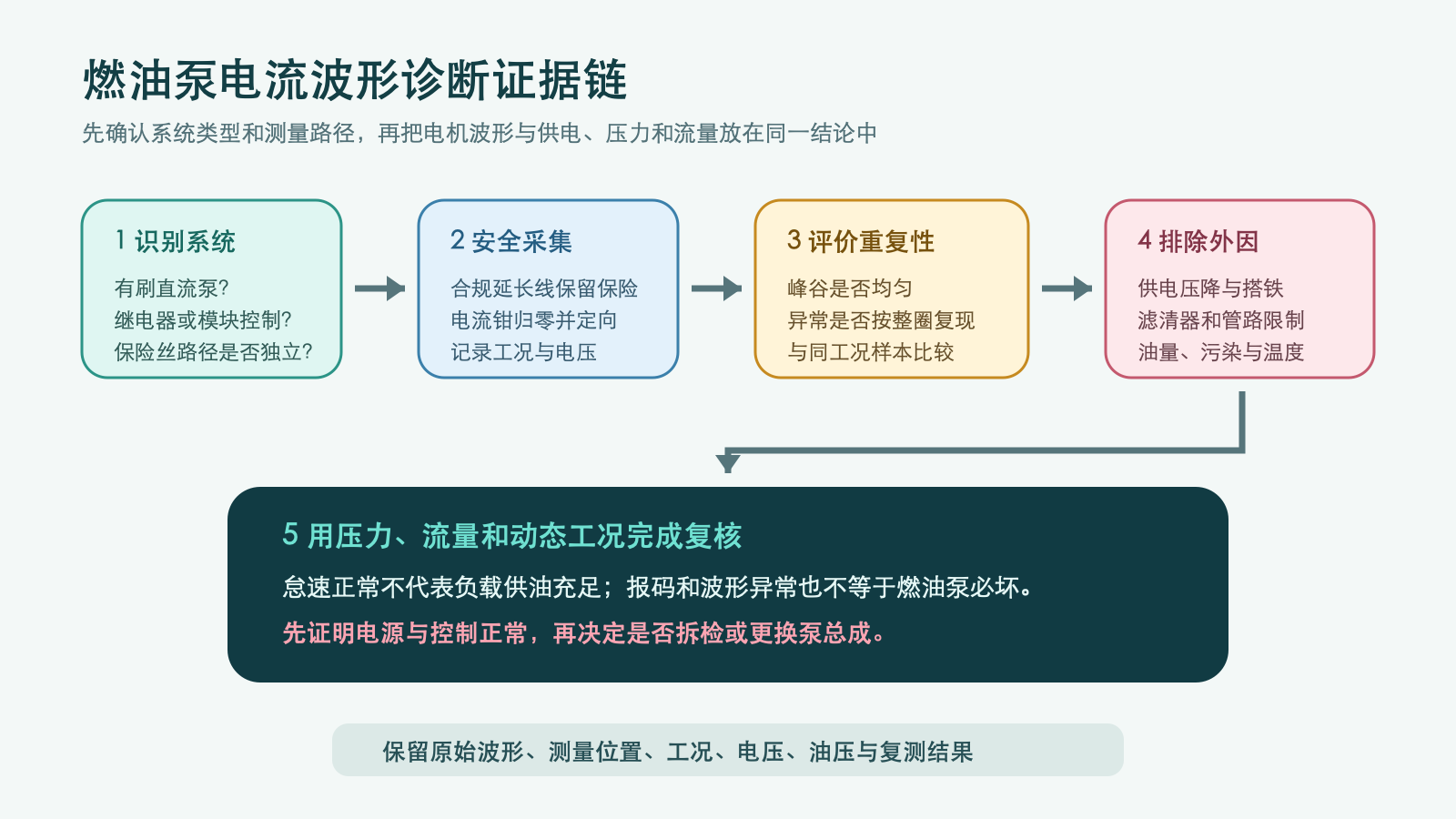

采集与判断：寻找能够重复的模式

Pico官方引导测试以车辆资料确认燃油泵保险丝，使用保留保险保护的延长线接入低电流钳，启动发动机后采集稳定波形，再利用缓存、缩放和测量工具检查。这里的关键不是机械照搬某个量程，而是在不改变原回路保护的前提下取得完整、可重复的泵电流；具体量程应覆盖实车电流且保留足够细节。

选取稳定工况的多个连续周期，观察峰谷高度、间距和整体电流是否一致。若异常形状在固定间隔重复，可用游标标记相邻两次重复模式，并统计期间的边沿数量，帮助识别整圈周期和估算转速。换向片数量和计算方式必须与实际泵结构、软件测量定义一致，不把官方示例数值当成所有车辆的限值。

为什么波形异常不能直接判泵

高电阻供电、搭铁压降、继电器触点、保险座发热、控制模块占空比变化以及蓄电池电压波动，都可能改变电流。机械侧的滤清器堵塞、管路限制、油箱污染、油量过低和泵体过热，也会改变负载。Pico资料还强调，燃油在多数泵中承担润滑和冷却作用，长期缺油运行会增加风险。

相反，怠速油压暂时正常也不代表负载工况供油充足。需要把静态与动态油压、供油流量、压力保持、供电压降和波形放在一起比较。故障码只说明控制系统观察到了异常，不能单独证明泵总成损坏；换件前应先排除线路、控制、滤清器和管路。

复核验收与记录

• 保存原始波形、时间基准、电流钳量程与方向、保险丝位置和测试工况。
• 在同一工况测量泵供电与搭铁压降，并记录控制模块指令或占空比。
• 按厂家方法核对油压、流量和压力保持，必要时在实际故障负载下采集，而非只看怠速。
• 维修后以相同条件复测，确认波形、供电、油压、动态动力表现和泄漏检查均通过。

肖师傅培训提示

学员报告里不要只贴一张“好看或难看”的波形。至少写清系统类型、测量位置、回路保护、工况、异常是否重复，以及油压和压降怎样支持或否定换泵结论。真正高质量的诊断，是让电气、机械和供油证据互相验证，而不是让示波器替代全部测试。
