电子节气门伺服电机波形诊断培训：驱动控制、TPS 跟随与卡滞复核

电子节气门出现加速迟滞、怠速不稳、动力受限或间歇性报码时，只看节气门开度数据往往不够。位置数据可能已经经过控制单元计算，也可能因采样速度看不到瞬时异常。把节气门伺服电机控制端与节气门位置传感器（TPS）输出同时接入示波器，可以在同一时间轴上观察“控制单元要求动作”与“阀板实际位置反馈”之间是否存在连续、可重复的对应关系。

资料定位与适用范围

• 原资料确认的事实：Pico Technology的Throttle servomotors引导测试用于评估节气门伺服电机和TPS在不同发动机转速下的工作；通道A连接TPS输出，通道B连接节气门电机开关控制电路。
• 原资料确认的结构：Bosch公开资料说明电子节气门由电驱动阀门与角度位置传感器组成，发动机控制单元根据驾驶员需求及其他扭矩请求控制阀门，并利用位置反馈形成闭环。
• 需要实车核实：端子定义、传感器数量、信号方向、电机驱动方式、应急位置、允许开度和学习条件因车型而异，必须以对应车辆最新电路图和诊断引导为准。

先理解“驱动—动作—反馈”

电子节气门不是简单地把加速踏板角度一比一转换为阀板开度。控制单元还会综合怠速控制、巡航、稳定系统和发动机扭矩管理等请求。电机控制波形表示控制单元正在施加驱动力，TPS信号表示阀板位置的反馈。二者应当存在合理的时间关系，但不能要求所有工况下两条波形形状相同，也不能把某个固定占空比或电压值套用于不同车型。

诊断价值在于关系：控制变化后，位置反馈是否平滑跟随；保持开度时，控制是否为克服弹簧和气流持续修正；回到怠速位置时，反馈是否重复。若控制明显变化而TPS长时间不动，应在机械卡滞、电机执行能力和相关线路之间分流；若TPS自行跳变而控制端没有相应动作，则优先检查传感器、供电接地、插头和测量接触。

施工前条件与安全边界

Pico原测试要求发动机运转并改变加速踏板位置，因此应在通风良好、车辆可靠驻车且传动系统处于厂家规定安全状态的工位执行。测量线必须固定，远离皮带、风扇、排气和任何运动部件。由一名技师控制车辆、另一名技师观察设备更稳妥；未经厂家许可，不要在发动机运转时拔插节气门连接器或用手触碰阀板。

• 读取当前、历史故障码及冻结帧，记录报码出现时的转速、负荷、电压和温度。
• 检查进气软管、节气门体、插头、线束和蓄电池状态，先排除明显松脱、进水、腐蚀与供电异常。
• 依据电路图确认TPS输出与电机控制端，使用合适探针和量程，禁止凭线色猜测。
• 先在稳定怠速采集基线，再按安全条件缓慢改变加速踏板位置，避免无必要的高转速测试。

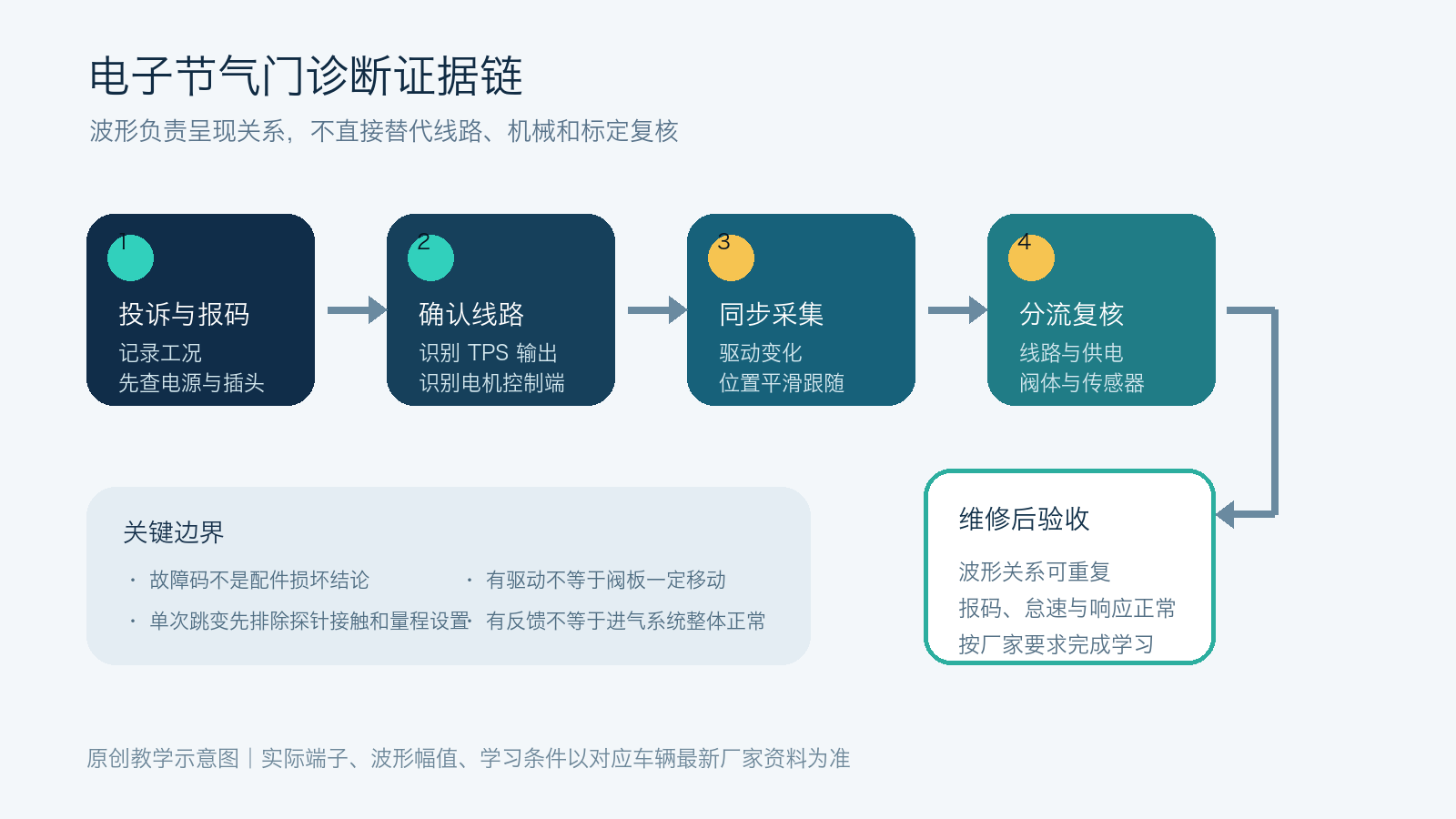

同步采集与关键判断点

先确认两通道时间同步并保存完整动作过程，而不是只截取一小段“好看”的波形。观察TPS曲线是否连续，有无突跳、断层、平台或抖动；再把这些位置异常与电机控制变化对齐。单次尖峰要先重复测试，并排除探针滑动、接地不良、量程饱和和外部干扰。

• 有驱动、反馈不动或明显迟滞：断电后按厂家程序检查阀板污染、结冰、异物、回位机构与机械阻力，并复核电机回路压降；不要直接判定控制单元损坏。
• 反馈跳变、驱动无对应变化：检查TPS供电、接地、信号线和连接器端子张力；若系统有冗余位置通道，应按厂家定义比较相关性。
• 驱动和反馈同时异常：先核对系统电压、控制单元接地、测试工况和故障保护状态。控制单元进入降级后，看到的波形可能是保护结果而非原始故障。
• 波形关系正常但投诉仍在：继续检查加速踏板信号、进气泄漏、空气流量/压力、点火燃油、扭矩干预和软件标定，不能用节气门波形替代整车诊断。

复核与交车验收

清洁或更换部件后，按厂家要求执行节气门限位/怠速学习或诊断仪引导流程；并非每辆车都允许通用的“断电重学”方法。恢复线束固定和进气密封，在相同工况下复测，确认控制与反馈关系可重复，怠速与加速响应正常，当前报码不再出现。若需路试，应由具备资质人员在合规环境完成，并保留维修前后波形和实测条件。

肖师傅培训提示

训练时不要让学员只凭一条波形“猜配件”。要求先画出控制单元、电机、阀板和TPS之间的因果链，再对每种异常提出至少两项复核证据。合格答案应能说清：有驱动不等于阀板一定移动，有反馈不等于整个进气系统正常，故障码也不等于配件损坏。

资料来源

Pico Technology官方公开引导测试《Throttle servomotors》（页面版本2.23.0），核对测试目的、双通道连接和发动机转速变化下的采集方法；Bosch Mobility官方公开《Electronic throttle valve》，核对电驱动阀门、角度位置反馈及控制输入关系。访问日期：2026-08-24。正文为中文原创归纳，两张图片由本任务原创制作，不转载官方图片或波形，不提供原始资料下载。
