PicoScope 汽油发动机相对压缩测试培训：起动电流、缸序同步与复核边界

失火、抖动或不起动时，传统缸压表能够给出单缸压力，但拆装火花塞、逐缸测量会占用较多时间。Pico Technology 的相对压缩方法先观察起动机电流：各缸进入压缩行程时，起动机负载会周期性增加，因此稳定区段内的电流波峰可以用来比较各缸机械阻力是否一致。

这是一项无拆检筛查，不是绝对缸压测量。本文定位于采用常规 12 V 起动机的汽油发动机；柴油机、混合动力、48 V 起动发电机以及厂家诊断仪控制的压缩测试模式，采集路径和安全边界可能完全不同，不应直接套用。

先分清三类信息

• 原资料确认：相对压缩利用直流起动机电流随负载变化的特性；重复低波峰只表示某次压缩事件需要进一步调查。
• 维修解读：波形先回答“有没有持续差异”，同步通道再回答“差异对应哪一缸”，机械测试最后回答“为什么有差异”。
• 实车核实：禁止发动机起动的方法、电流钳量程、蓄电池要求、允许连续起动时间和点火顺序必须按对应车辆资料确认。

原理：为什么电流波峰能反映压缩负载

在供电条件相对稳定时，直流起动机克服的机械负载越大，电流通常越高。活塞接近压缩上止点时，起动机需要克服气缸内压力，波形形成周期性起伏。如果其中一个压缩事件反复低于其余事件，说明该位置对起动机形成的负载较小，具备扩大检查的理由。

波峰低不等于气门损坏，也不等于活塞环损坏。测试条件不一致、蓄电池电压变化、起动机本身、电缆压降、发动机转速波动、进排气限制、配气正时和气缸密封都可能改变结果。相对压缩的价值是缩小方向，而不是用一条波形跳过机械证据。

施工前条件与安全边界

• 先保存故障码、失火计数、冻结帧和客户描述，确认测试不会覆盖重要证据。
• 检查蓄电池状态和起动转速是否稳定；低电量、外接电源策略或明显起动系统故障会污染比较结果。
• 按照该车正式资料使发动机在起动时不会着车。不要凭经验随意断开高压燃油管路、点火部件或安全系统插头。
• 高电流钳夹在能够完整承载起动机电流的正极或负极导线上，方向正确后选择足够量程并归零，避免夹住多条分流支路。
• 车辆置于安全驻车状态，传动系统按厂家要求锁止，人员与旋转、排气和高温部位保持距离。

采集：避开初始浪涌，比较稳定区段

Pico 汽油机引导测试建议用高电流钳接入示波器通道，启动采集后短时间起动发动机，并利用缓存、缩放和测量工具检查波形。官方示例约采集 5 秒；若车辆资料规定更短的连续起动上限，应以车辆限制为准，不要为追求完整波形让起动机过热。

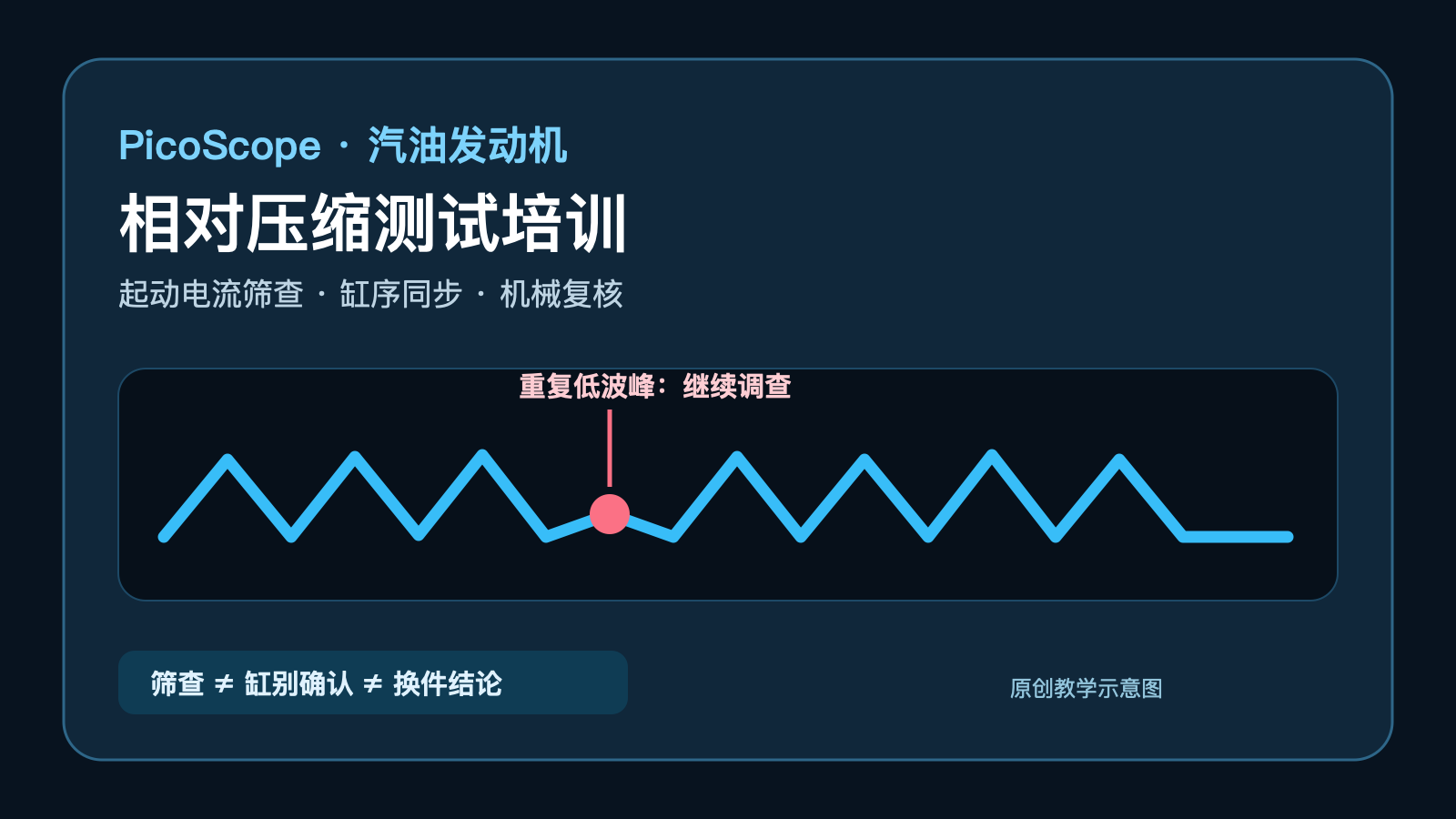

起动瞬间的惯性和初始电流浪涌不适合直接比较。应在转速已相对稳定的区段观察多个重复周期：正常波峰允许存在轻微差异，关键是低波峰是否以固定间隔反复出现。只出现一次的凹陷，应先检查钳口位置、导线移动、量程、触发和起动转速，而不是急于判定弱缸。

缸别确认：单通道结果没有“第一缸身份”

Pico 官方资料提醒，仅通过蓄电池连接得到的 PicoDiagnostics 柱状结果按点火顺序显示为 A、B、C 等，并不能自动知道哪一个是第一缸；重复测试时排列起点也可能移动。因此，看到一根低柱不能直接写成“某号缸压缩低”。

需要确认缸别时，可在第二通道加入一个已知气缸的点火、喷油或其他合适的同步信号，再依据厂家点火顺序把压缩事件映射到具体气缸。信号获取方法必须符合测量设备和车辆要求，避免刺破线束、造成高压点火风险或让发动机意外着车。

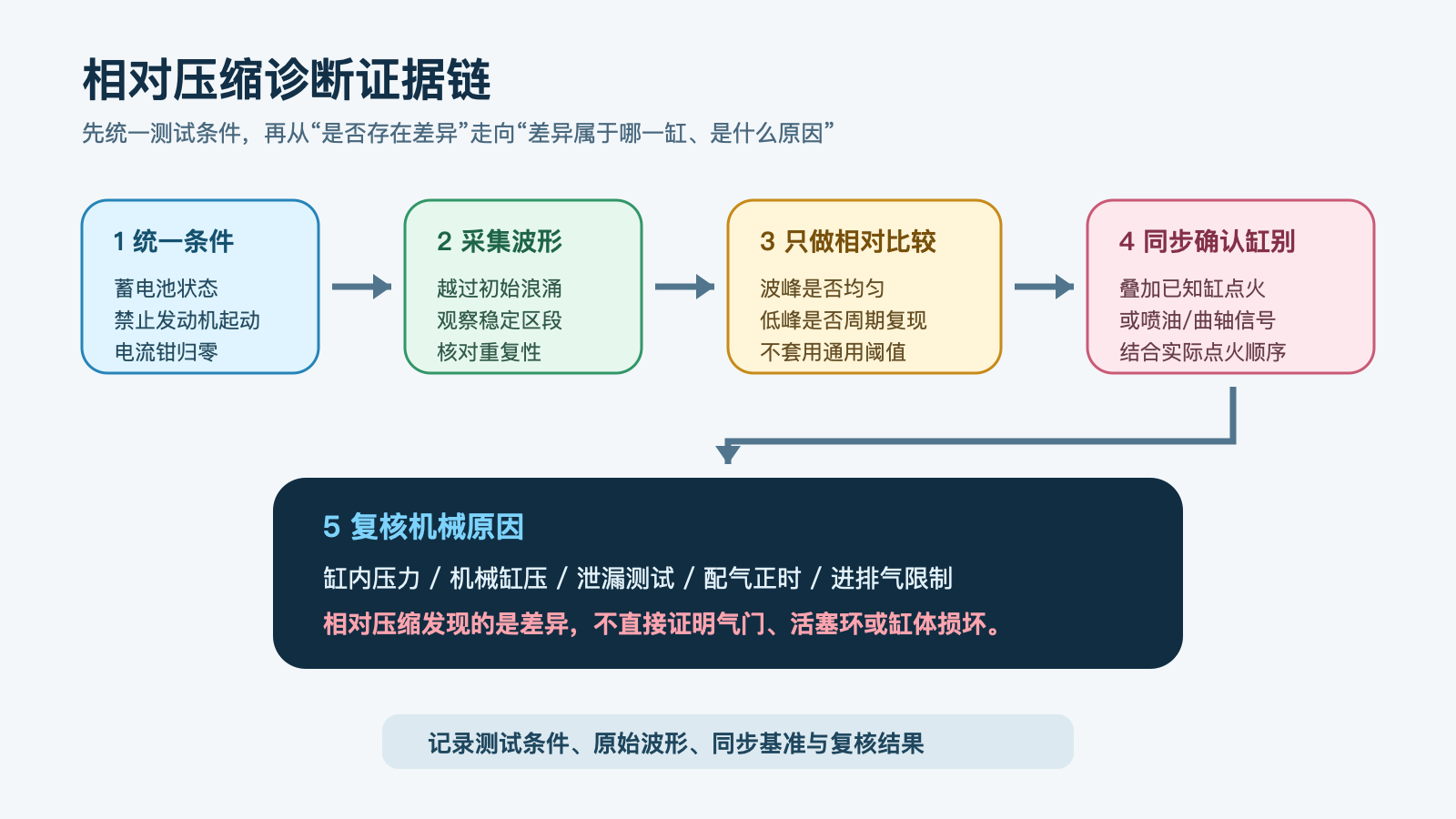

从筛查走向复核

相对压缩稳定地提示差异后，应按现象选择复核：机械缸压表可确认绝对压力和建立速度；泄漏测试可帮助区分进气门、排气门、活塞环或曲轴箱路径；缸内压力传感器可进一步观察 720° 四冲程内的压力变化；曲轴与凸轮轴信号、进气真空和排气背压则用于评价配气与气流限制。

复核时应比较相邻缸、重复性与厂家技术数据。Pico 页面中的波形和数值是示例，不是所有发动机的通用限值。可变气门正时、停缸、不同起动系统、发动机温度和燃烧室结构都会改变形状，必须结合对应车型正式资料解释。

完工验收与记录

• 保存原始波形、时间范围、钳表方向和量程、蓄电池状态及起动转速。
• 记录发动机禁止起动的方法、同步信号来源、点火顺序和缸别映射依据。
• 修复后用相同条件复测，比较波峰一致性，并复核失火计数、故障码、怠速与路试现象。
• 若波形仍不稳定，先调查供电、起动机和采集条件，不把不可重复结果写成机械结论。

肖师傅培训提示

学员最容易犯的错误，是把“低波峰”直接翻译成“低缸压”，再把“低缸压”直接翻译成某个零件损坏。合格的报告应清楚写出：本次测试证明了什么、还没有证明什么、用哪一个同步基准确认缸别，以及下一项机械复核为何能够排除剩余假设。

资料来源

Pico Technology 官方公开培训《Compression testing》（2025-07-30 更新）及官方汽油机引导测试《Relative compression (gasoline)》（页面版本 2.23.0）；核对相对压缩原理、禁止发动机起动、高电流钳连接、稳定波形比较、缸别同步与机械复核边界。访问日期：2026-08-14。正文为中文原创归纳，两张图片为原创教学示意，不转载原网页截图或波形文件。
