PicoScope LIN 总线物理层诊断培训：单线电压、帧结构与解码复核

车窗、座椅、空调风门、雨量传感器和智能发电机等低速子系统常使用LIN网络。出现某个功能间歇失效、多个从节点同时离线或通信故障码时，只读取报码很容易把“网络现象”误当成“控制单元损坏”。示波器同时观察物理层电压和帧结构，能够判断线路是否真的在通信、波形是否被负载拉坏，以及功能动作前后报文是否发生可重复变化。

资料定位与适用范围

• 原资料确认：LIN是单线、双向、相对低速的数据总线，最高速率20 kBaud，常见速率包括9.6和19.2 kBaud；其电压通常在蓄电池电压与地之间切换，所以外观上可能被误认为PWM。

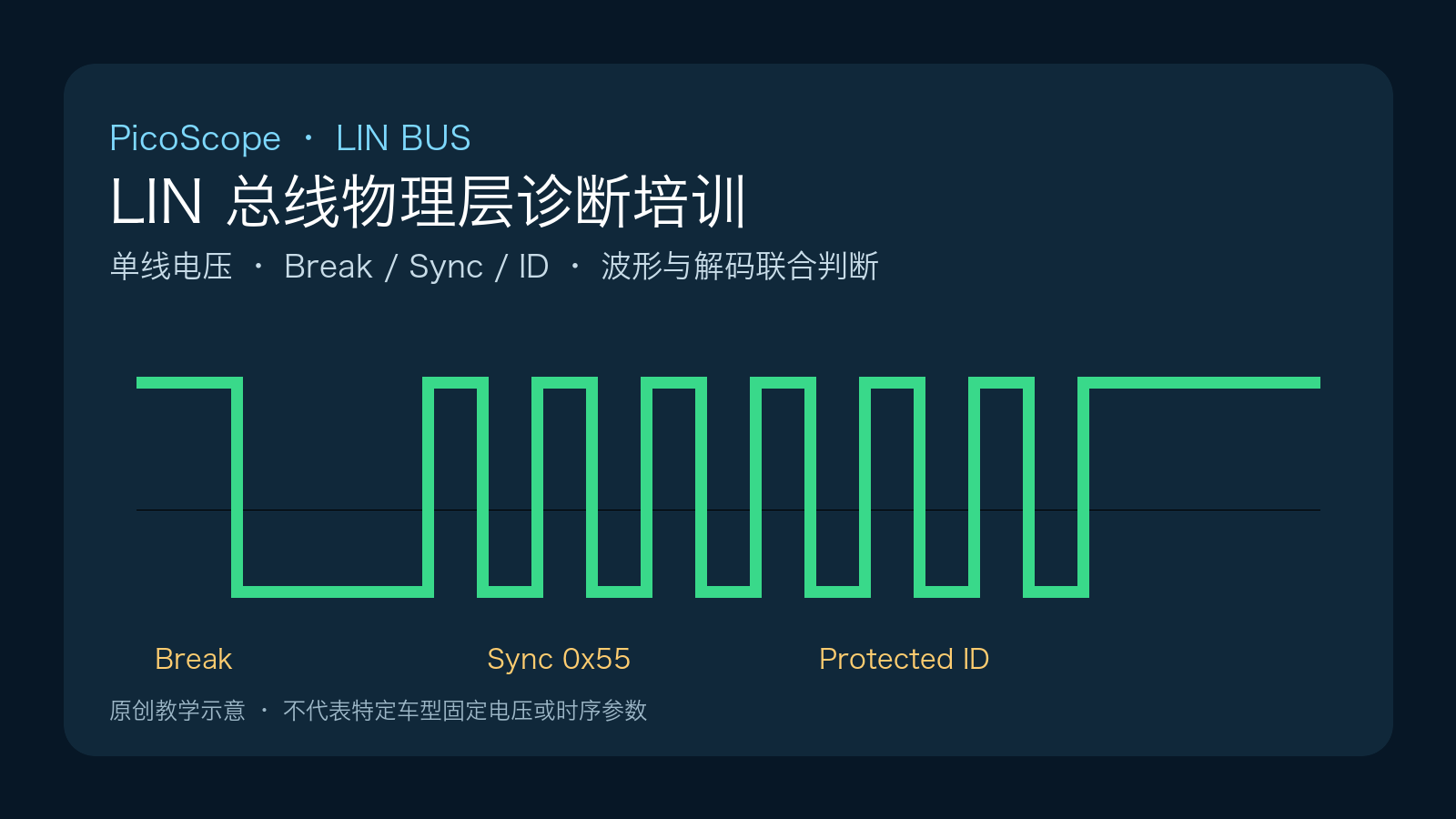

• 原资料确认：基本帧由报头与响应构成。报头包含Break、同步字节和标识字段；典型同步字节为0x55，标识字段由6个ID位与2个奇偶校验位组成受保护标识符。
• 维修解读：电压波形回答“线路能否可靠传输”，解码表回答“当前传输了什么”。两者必须对时查看，不能用其中一个代替另一个。
• 实车边界：节点数量、唤醒条件、空闲电压、报文周期、ID含义和负载能力随车型配置变化，必须以对应车辆电路图、网络拓扑和最新诊断资料为准。

典型现象与训练目标

常见现象包括单个从节点不工作、整条支路偶发瘫痪、低电压时报码、摇动线束时功能恢复、模块更换后仍无通信，以及休眠后网络被异常唤醒。训练目标是把供电/搭铁、总线导线、插头接触、主节点调度、从节点负载和软件配置分层检查，并保留波形、故障码与功能复现的对应关系。

工具与测量前条件

需要汽车示波器、合适探针、诊断仪、数字万用表和对应车型电路图。先保存故障码、环境数据和网络拓扑，确认测点属于目标LIN支路。连接示波器A通道至LIN线，地线接可靠车身地或蓄电池负极；避免刺穿导线绝缘和撑大端子。点火开关与功能状态按厂家资料设置，测试线应远离风扇、皮带、转向机构和高温部件。

不要用通用终端电阻经验套用LIN，也不要在未知模块端子上施加外部电压。涉及48V或高压车辆时，本文只覆盖低压通信观察；接近高压部件、拆开高压外壳或执行断电确认，必须由具备资质人员按对应厂家流程操作。

采集与判断流程

1. 先看整体活动：在功能静止与动作两种工况下各保存一段长记录。完全无活动时，先确认测点、点火/唤醒条件、主节点供电和搭铁，不要立即判从节点损坏。
2. 再看高低电平：观察隐性电平是否接近该车正常供电条件，显性电平能否稳定拉低，并检查边沿、噪声、过冲和波形塌陷。数值边界必须与同车正常支路或厂家资料比较。
3. 识别帧头：Break应明显长于普通数据位，随后可见用于同步速率的0x55节拍，再进入受保护标识符。若帧头已畸变，后续解码错误可能只是物理层质量差的结果。
4. 启动串行解码：让软件自动估算或按实车资料设置阈值、迟滞和波特率，检查ID、数据、校验与错误标记。筛选重复ID并执行一次明确功能动作，寻找时间上同步且可复现的报文变化。

三个容易误判的场景

能解码不等于线路健康：平均电平看似正常、解码表也能出现数据，但局部边沿缓慢或短时塌陷仍可能导致特定节点丢帧。应放大异常帧并回看同一时刻的原始波形。

通信报码不等于节点损坏：节点自己的电源、搭铁或唤醒缺失，插头高阻以及另一节点把总线持续拉低，都可能让诊断仪把故障指向“无通信”。必要时按厂家允许的顺序分段或隔离节点，每次只改变一个条件。

报文变化不等于功能执行：主节点发出请求后，从节点仍可能因执行器、机械卡滞或本地供电故障而不动作。网络层结论需要与实际值、输出端测量和机械检查相互印证。

维修后复核与验收

修复线束、端子、供电或节点后，在相同电压、温度和功能工况下复采波形，确认电平、边沿和帧连续性稳定；重新读取故障码，执行厂家要求的初始化、配置或引导测试。最后连续操作相关功能并让车辆完成规定的休眠/唤醒循环，确认故障不再出现、无新增网络报码，线束固定和防水恢复符合原车要求。

肖师傅培训提示

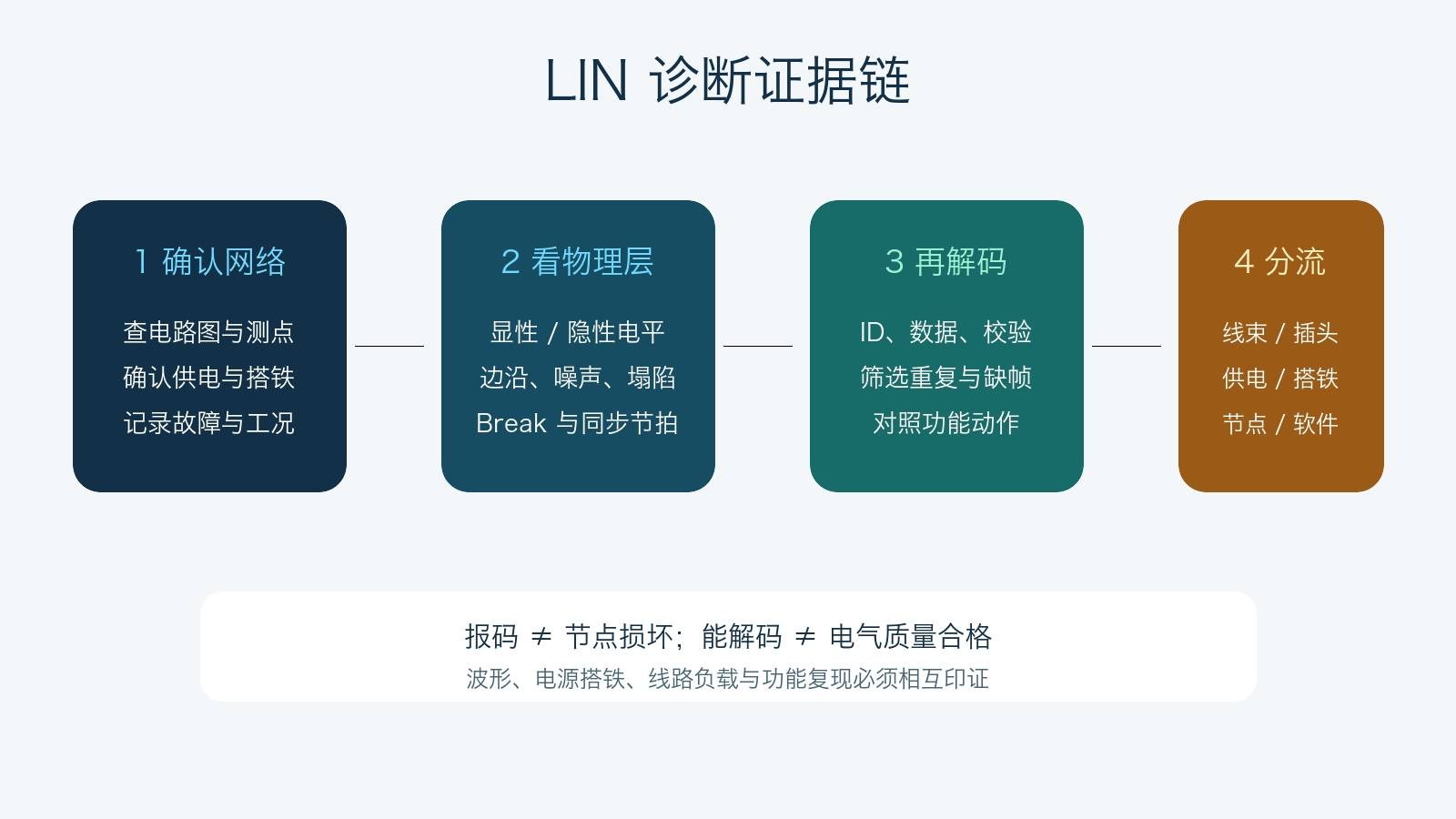

让学员固定使用“先物理层、再协议层、最后功能层”的顺序。每次判断都标注原始波形、解码帧、车辆动作与供电条件，避免只截图一条漂亮波形。真正有价值的结论不是“LIN有信号”，而是能说明异常发生在哪一层、改变哪个条件后恢复，以及下一步如何在不误换件的前提下验证。
