奔驰后部曲轴箱-变速箱钟形罩区域内有机油损失 (Refer to GI01.40-P-050644, V1)：LI01.40-P-051529

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

有机油损失

附件

文件 描述

Motor_ltemperaturregler.jpg 发动机机油温度调节器螺旋塞上泄漏

_lverlust -Gewinde Getr.-Befestigung.jpg 连接至变速箱固定件的螺纹处有机油损失

Schraubenpfeifen .JPG 气缸盖螺栓 9 和 10 的螺栓凹槽发生机油损失

二、原通告列出的可能原因

曲轴箱或发动机机油温度调节器螺旋塞密封圈中存在铸造沙孔

1. 变速箱螺栓连接的螺纹区域中存在铸造沙孔

2. 露出的气缸盖螺栓凹槽中存在铸造沙孔

3. 发动机机油温度调节器密封不足

附件

文件 描述

KGH M271.8 .jpg 发动机型号 M271.8 上的曲轴箱出现机油损失的可能原因

三、检查与补救步骤

拆卸变速箱和飞轮或驱动盘，确定诊断。

1. 变速箱螺栓连接的螺纹区域中存在铸造沙孔：

况调整解决措施。

2. 露出的气缸盖螺栓凹槽中存在铸造沙孔：

况调整解决措施。

3. 用 N007603 022403 更换发动机机油温度调节器上的密封圈，用 50 Nm（+5 Nm）的力矩拧紧。

附件

文件 描述

Zylinderkopfschrauben Anordnung.jpg 气缸盖螺栓位置

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

N 007603 022403 密封环 1 发动机机油温度调节器密封圈 X

操作号与损坏代码

容 时间 损坏代码 提示

变速箱 40 AW 如果发动机机油温度调节器泄漏：

损坏代码 01076 04 后部曲轴箱封盖

不密封

如果曲轴箱上出现泄漏：

损坏代码 01001 12 曲轴箱沙孔

自动变速箱 62 AW 对于发动机机油温度调节器泄漏：

损坏代码 01076 04 后部曲轴箱封盖

不密封

对于曲轴箱上出现泄漏：

损坏代码 01001 12 曲轴箱沙孔

曲轴飞轮（离合器已拆下） 5 AW 对于发动机机油温度调节器泄漏：

损坏代码 01076 04 后部曲轴箱封盖

不密封

对于曲轴箱上出现泄漏：

损坏代码 01001 12 曲轴箱沙孔

曲轴驱动盘（自动变速箱已拆

下）

5 AW 如果发动机机油温度调节器泄漏：

损坏代码 01076 04 后部曲轴箱封盖

不密封

如果曲轴箱上出现泄漏：

损坏代码 01001 12 曲轴箱沙孔

离合器和驱动盘（变速箱已拆

下）

6 AW 如果发动机机油温度调节器泄漏：

损坏代码 01076 04 后部曲轴箱封盖

不密封

如果曲轴箱上出现泄漏：

损坏代码 01001 12 曲轴箱沙孔

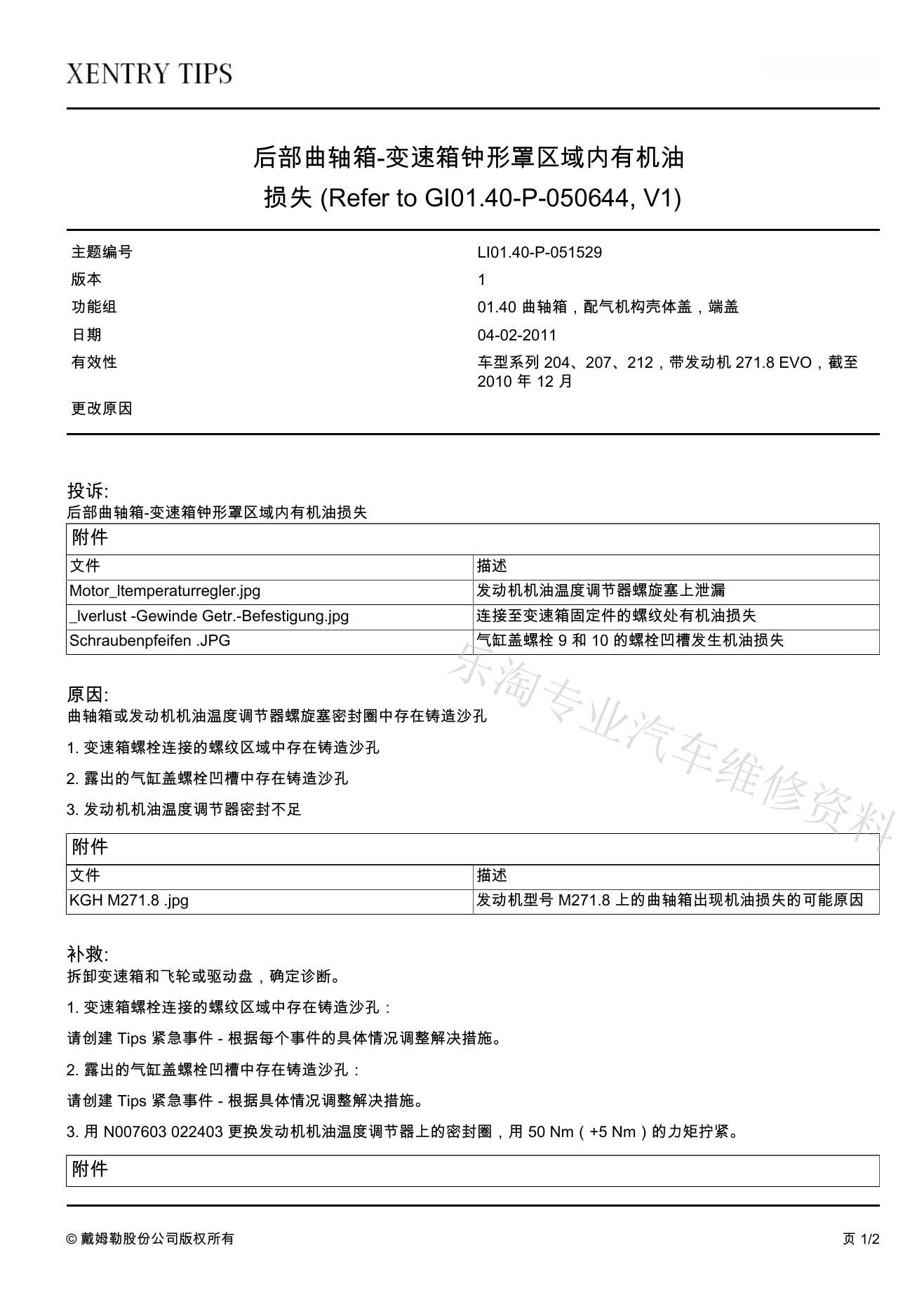

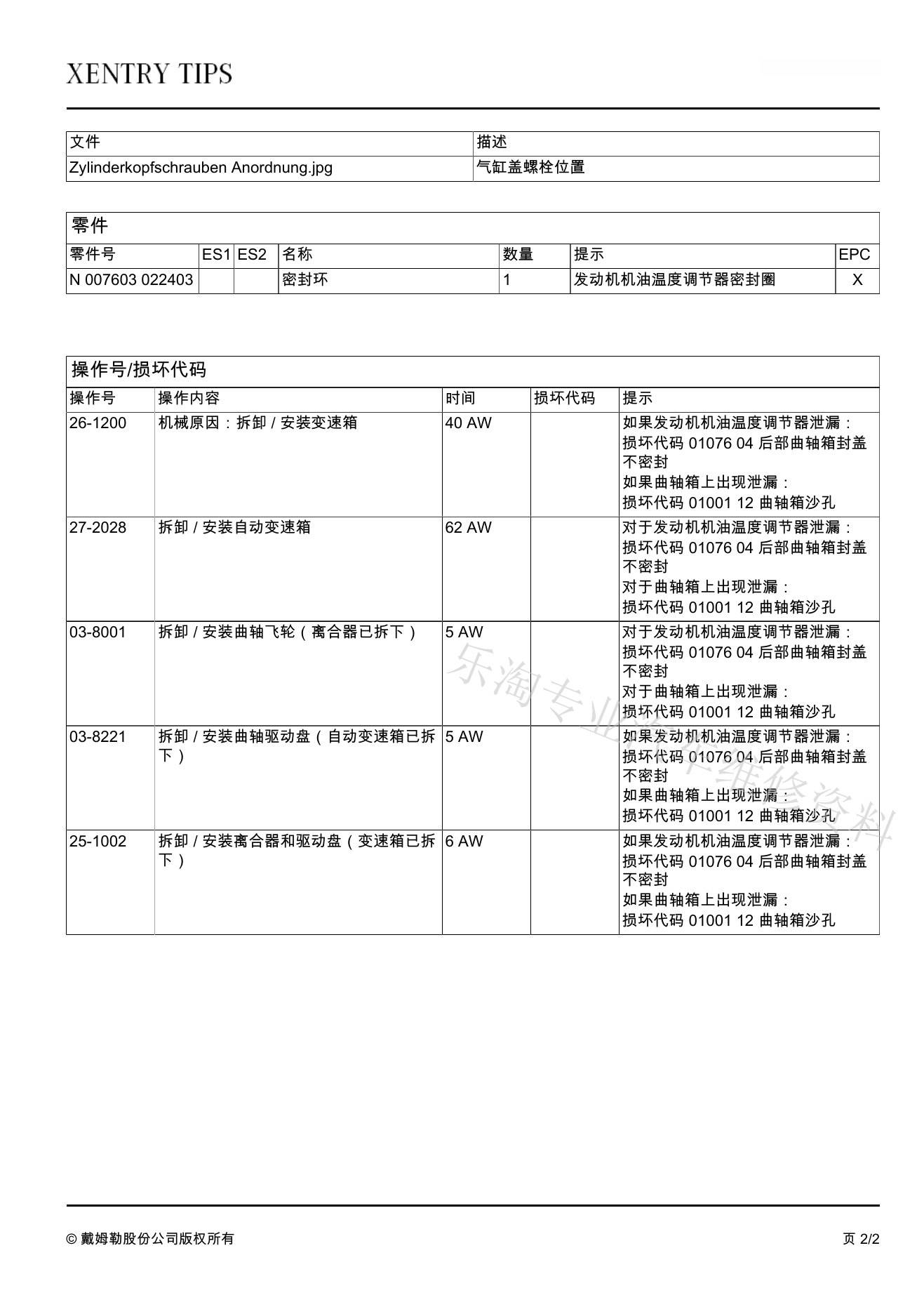

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
