上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

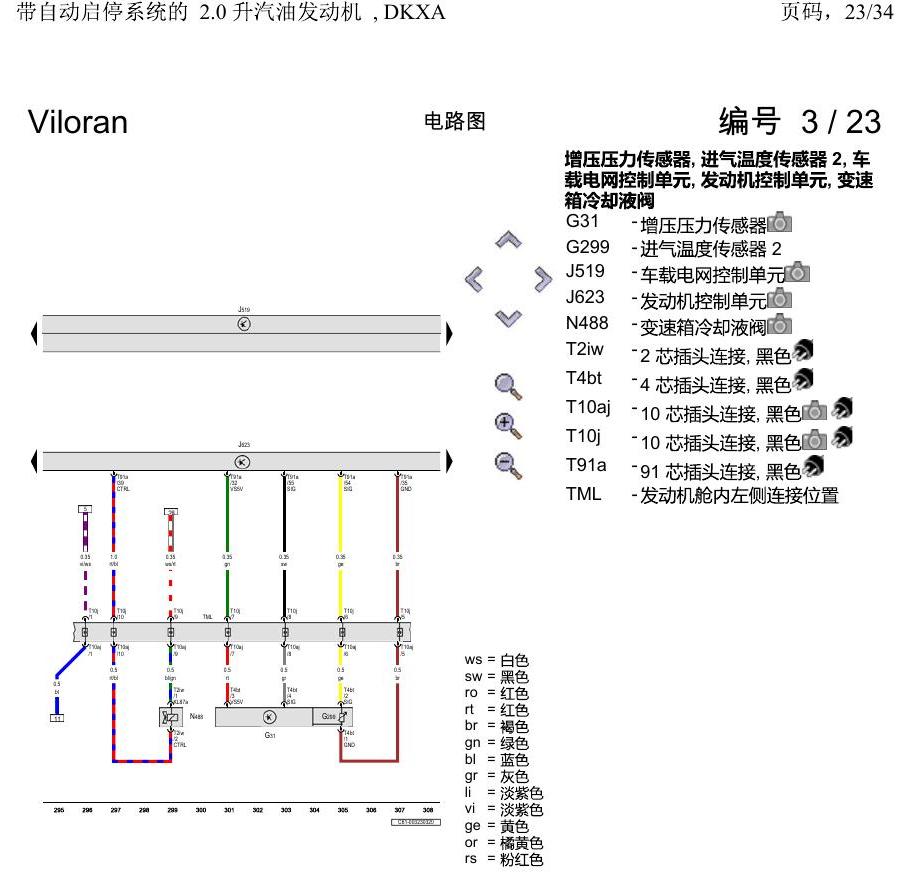

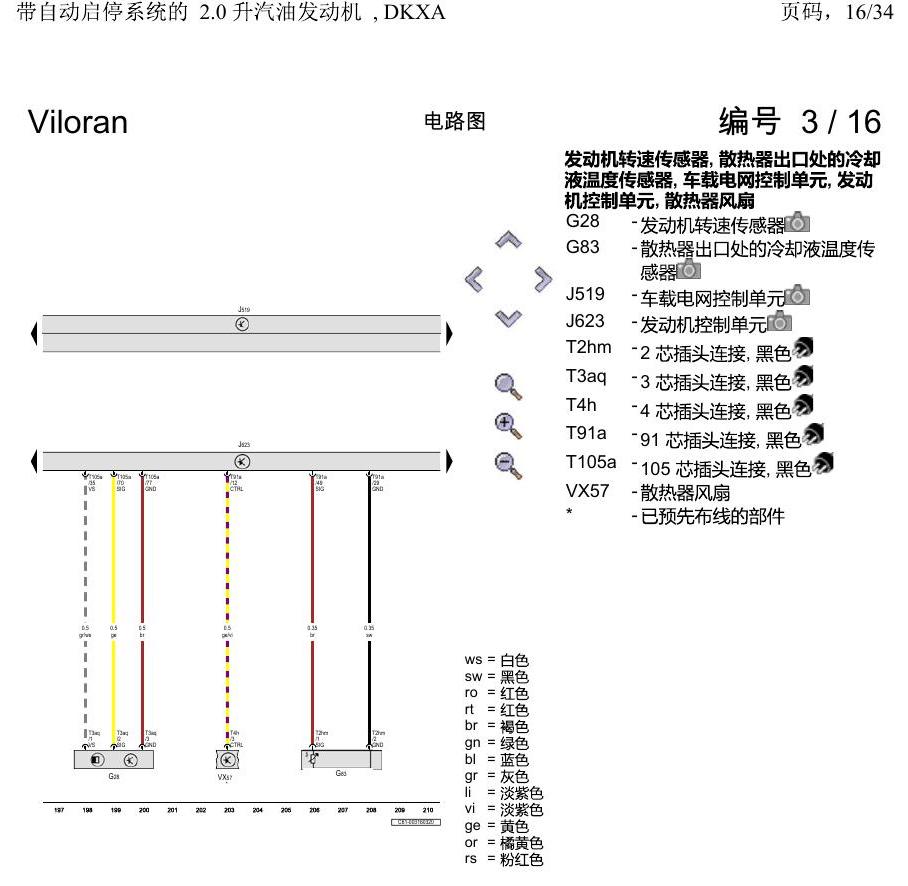

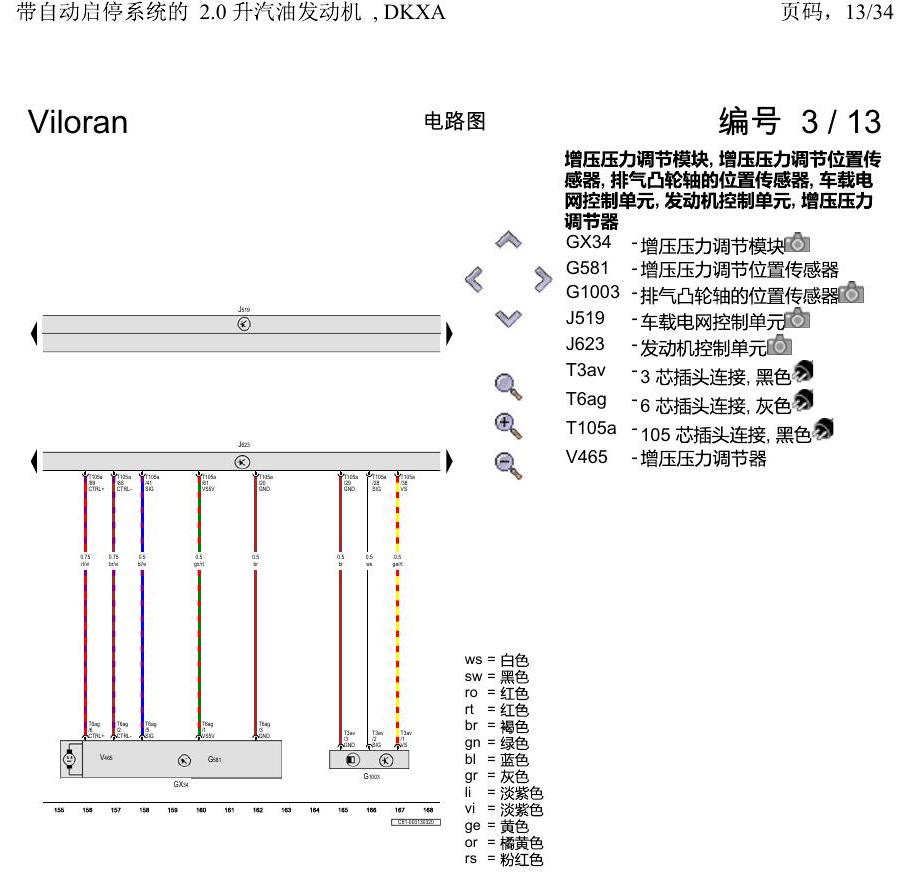

下方为原始资料图，共 34 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

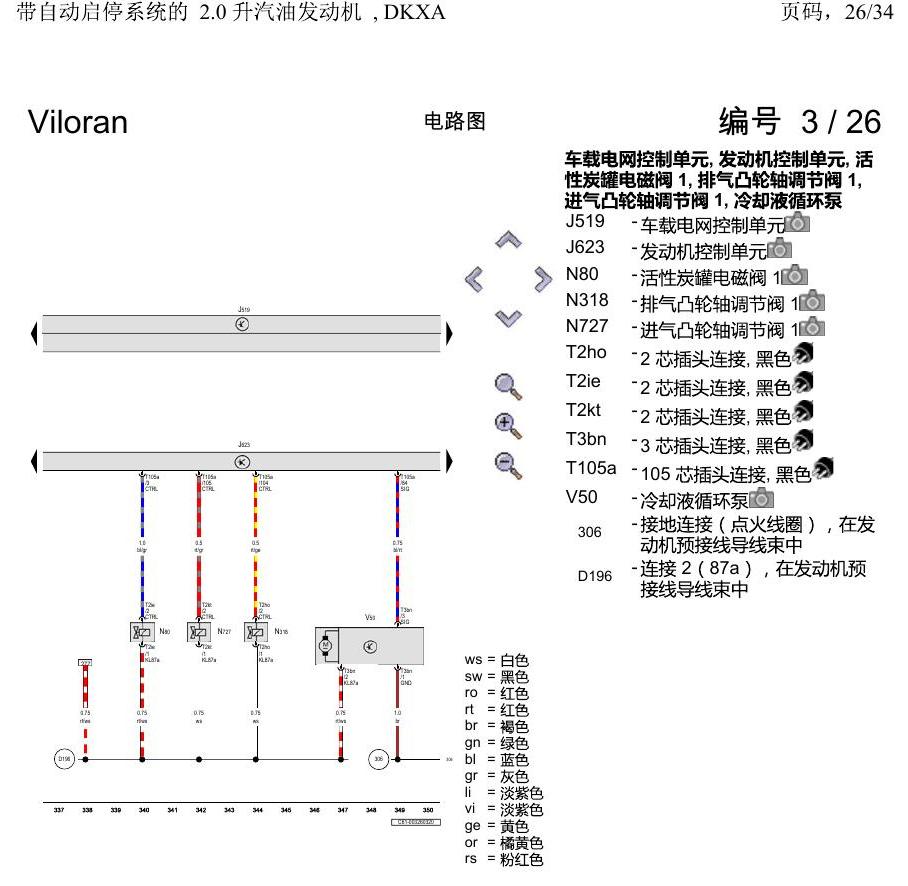

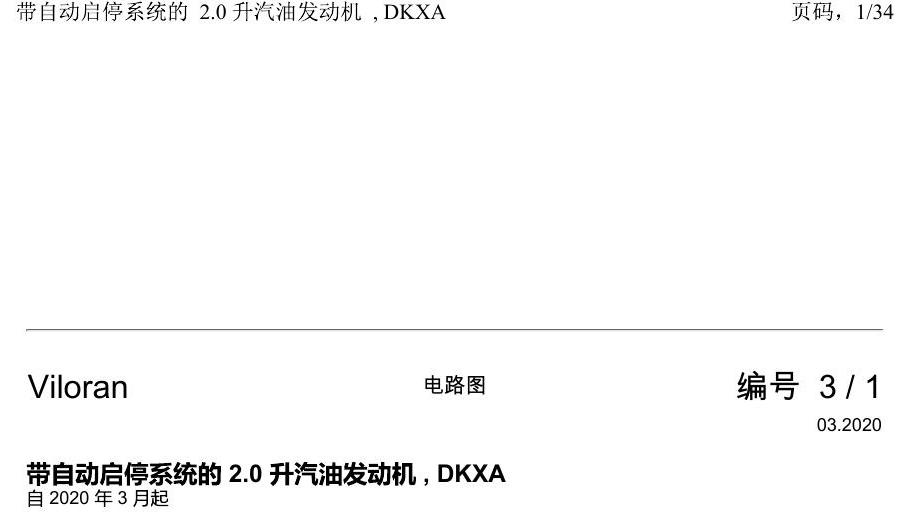

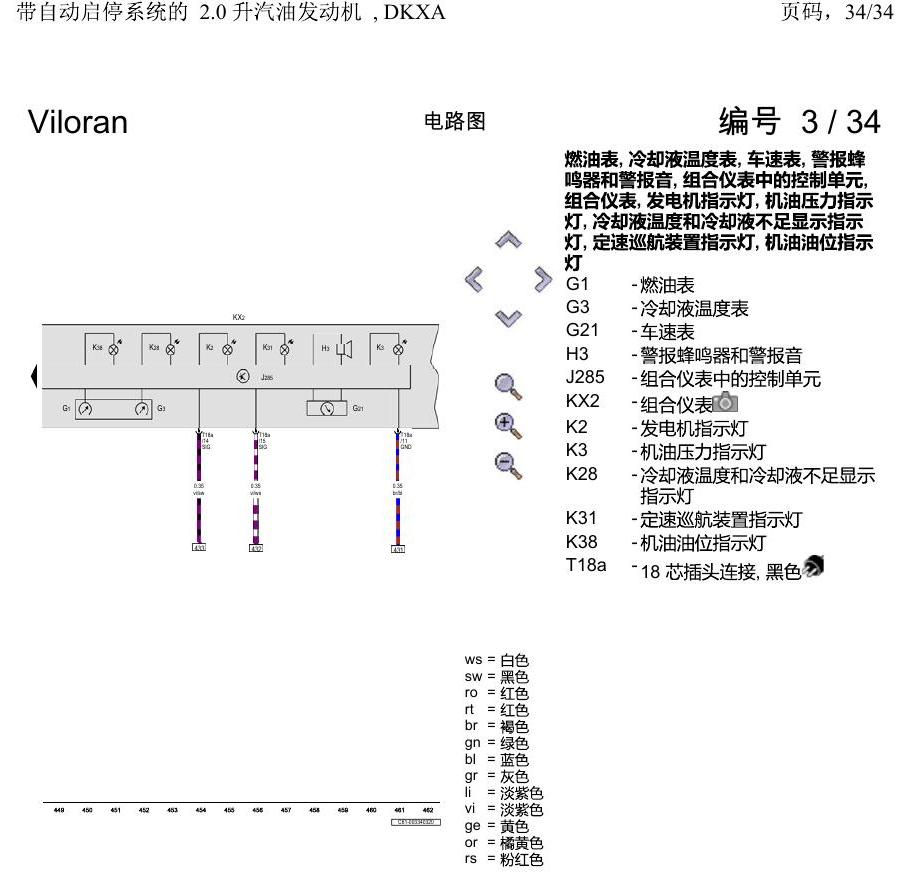

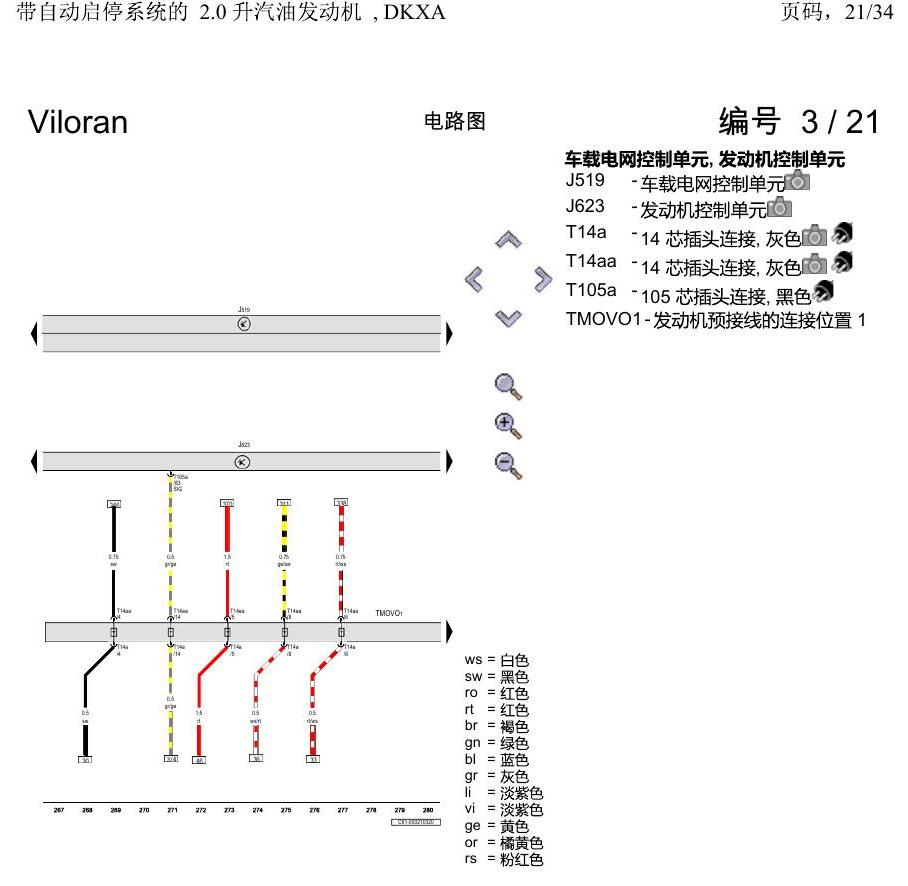

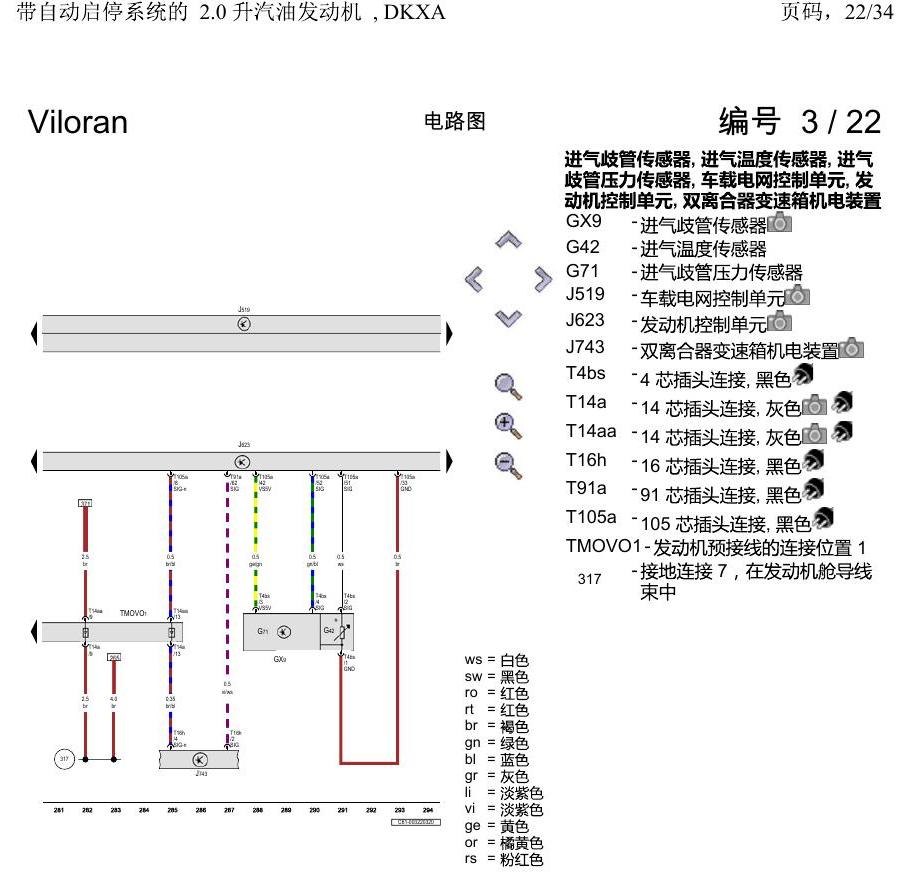

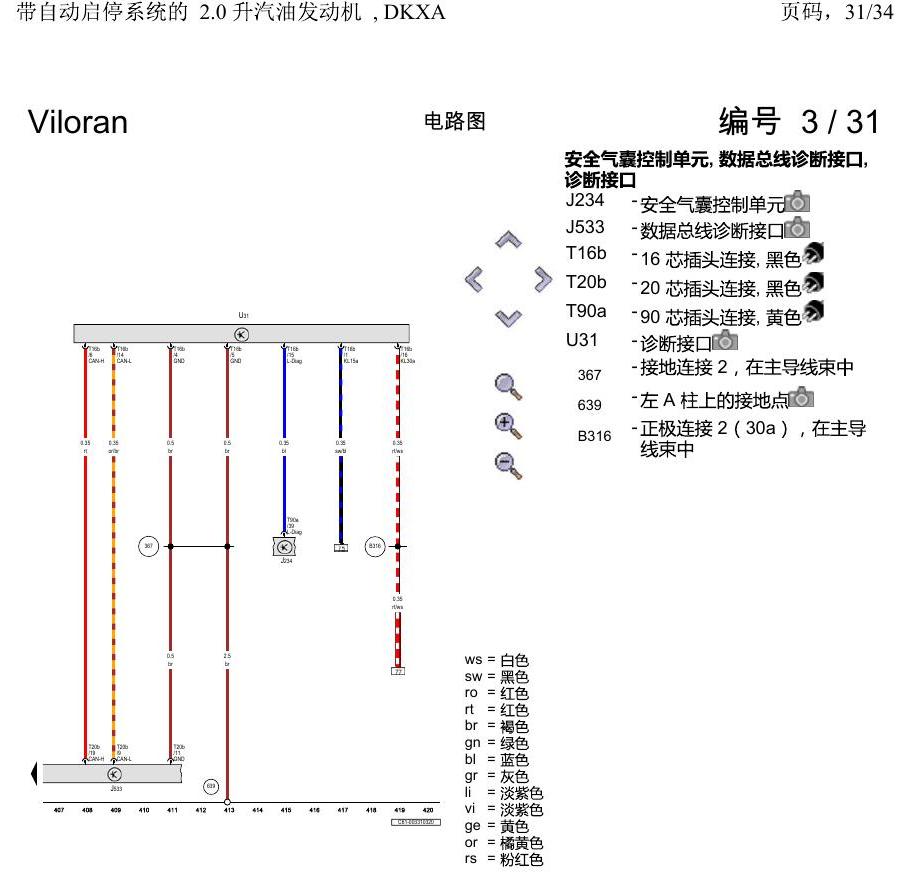

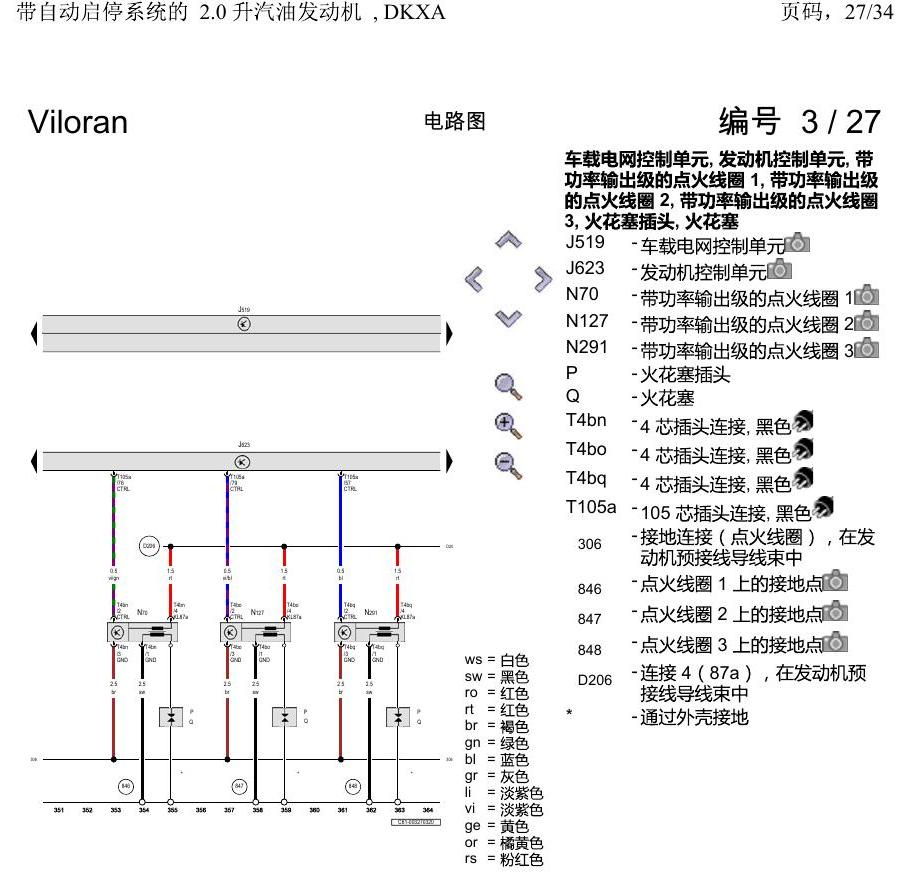

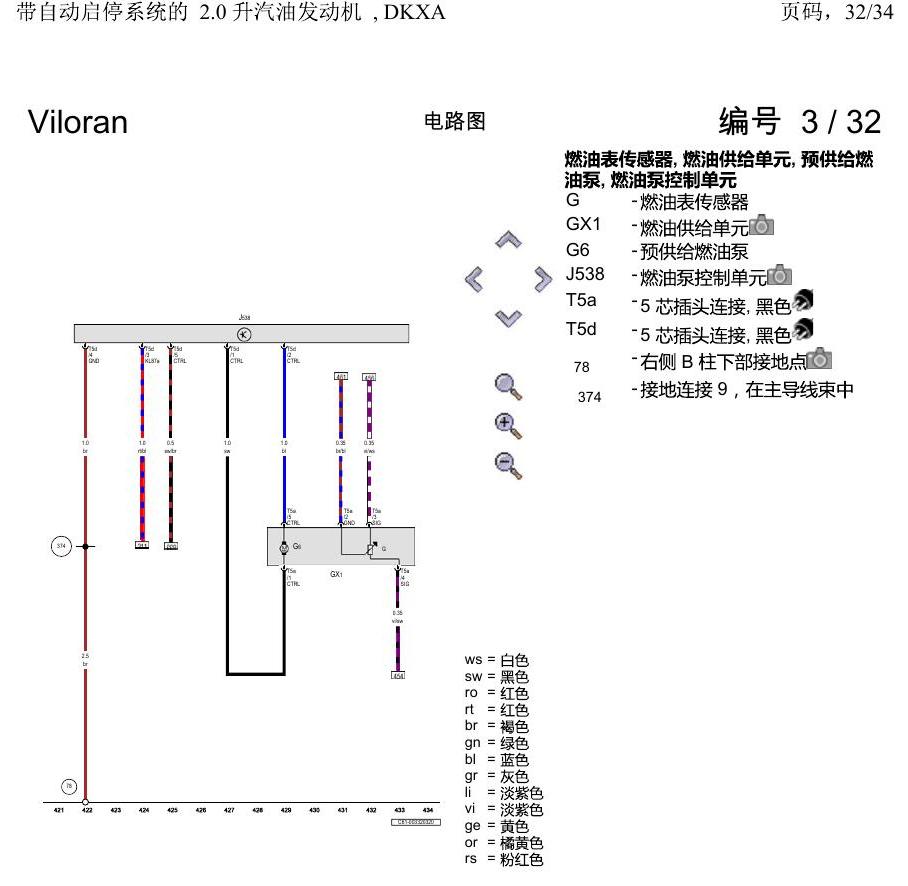

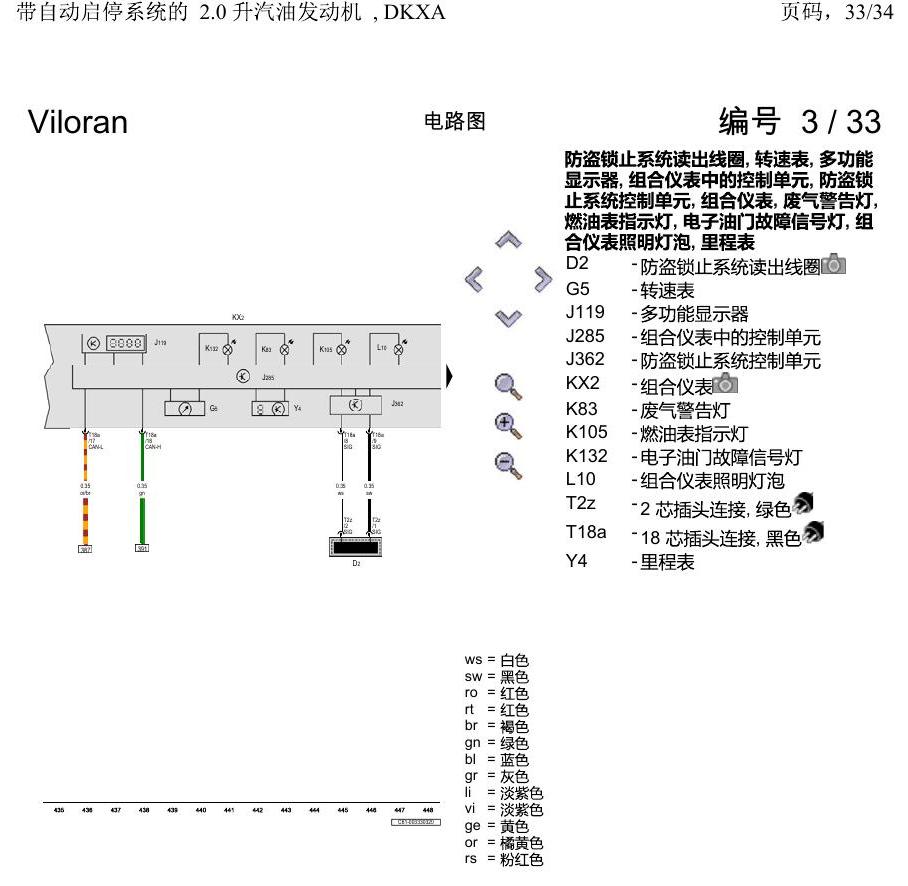

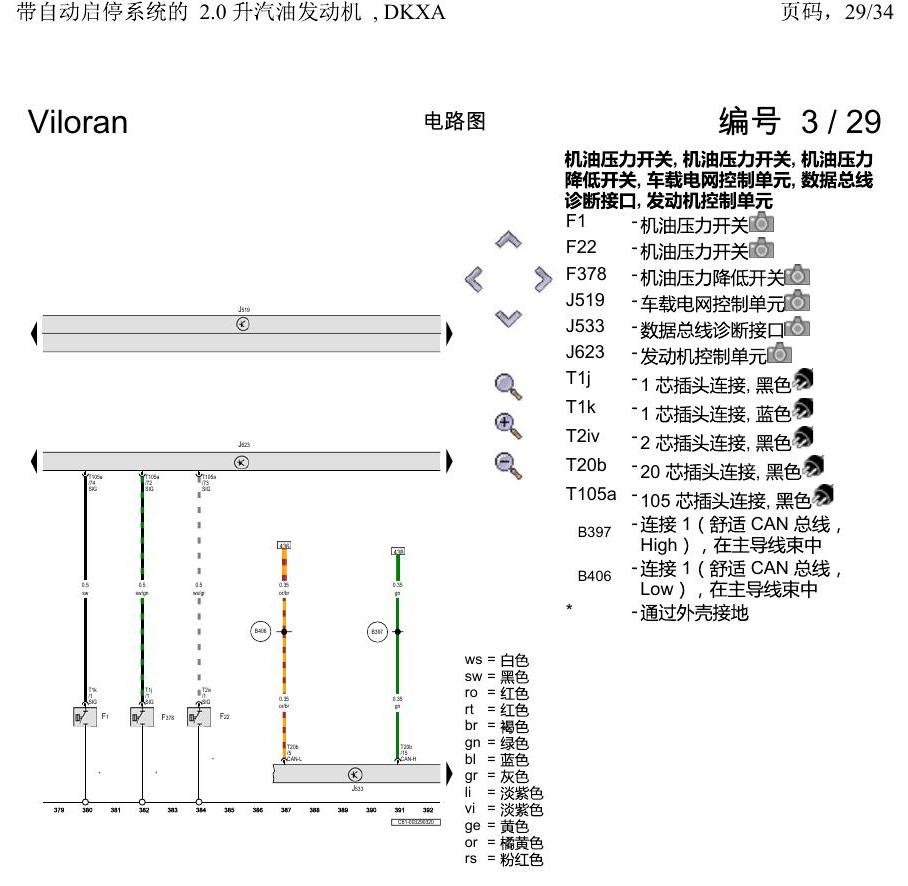

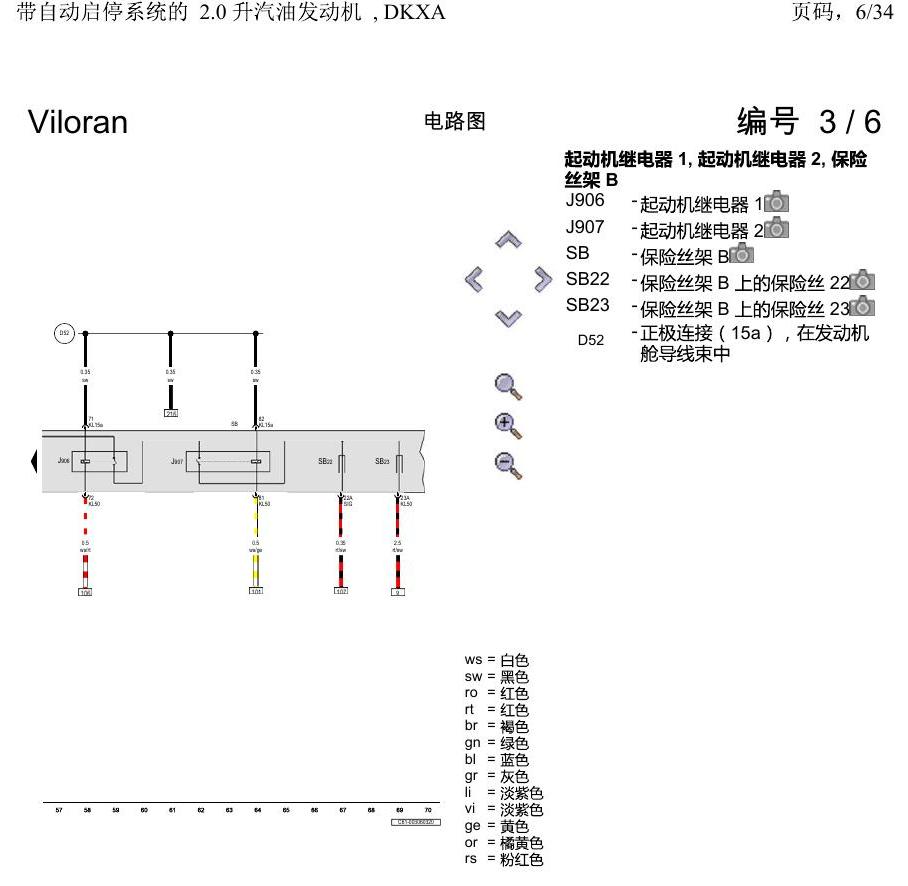

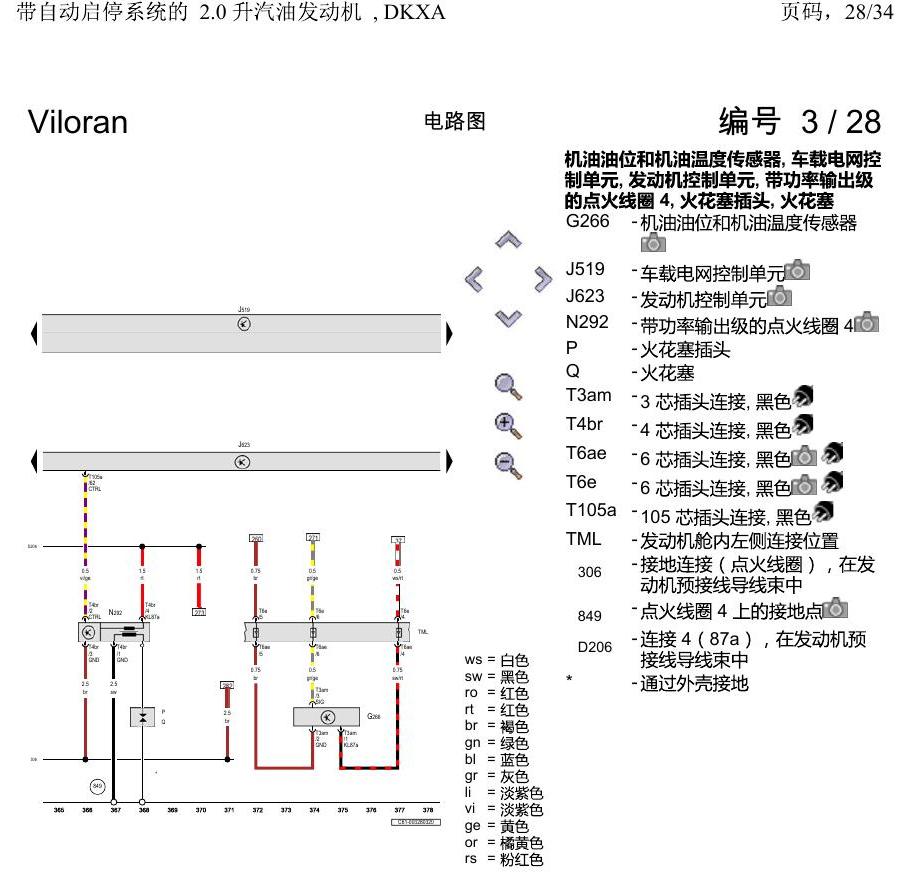

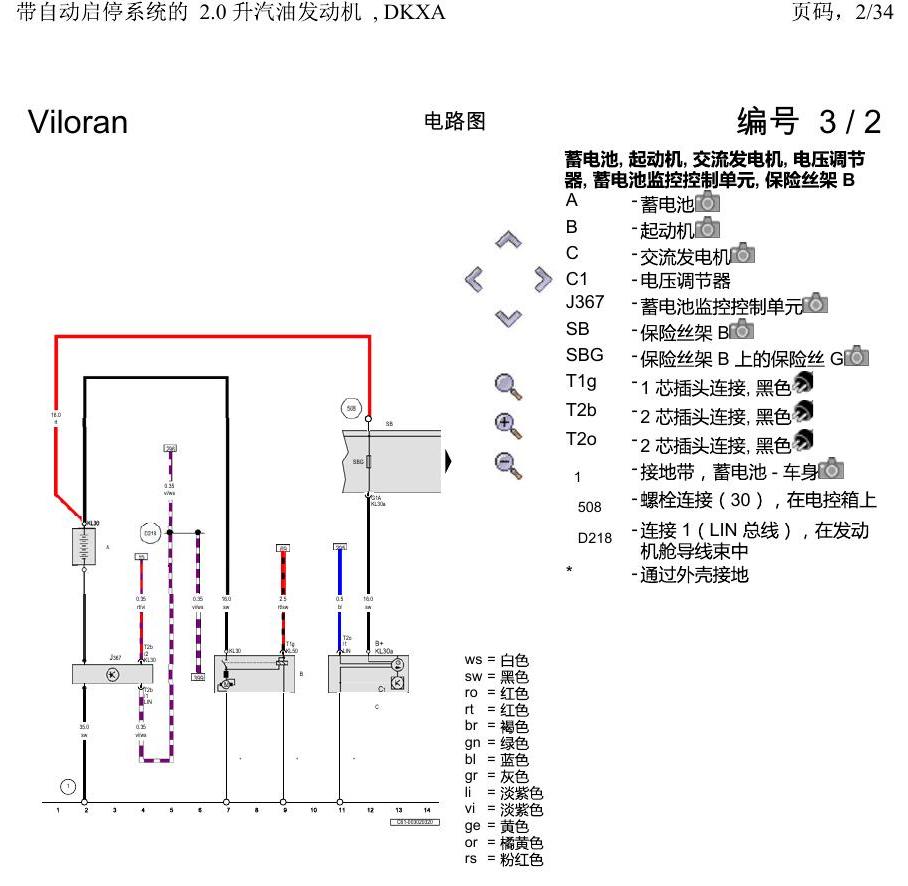

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第1页

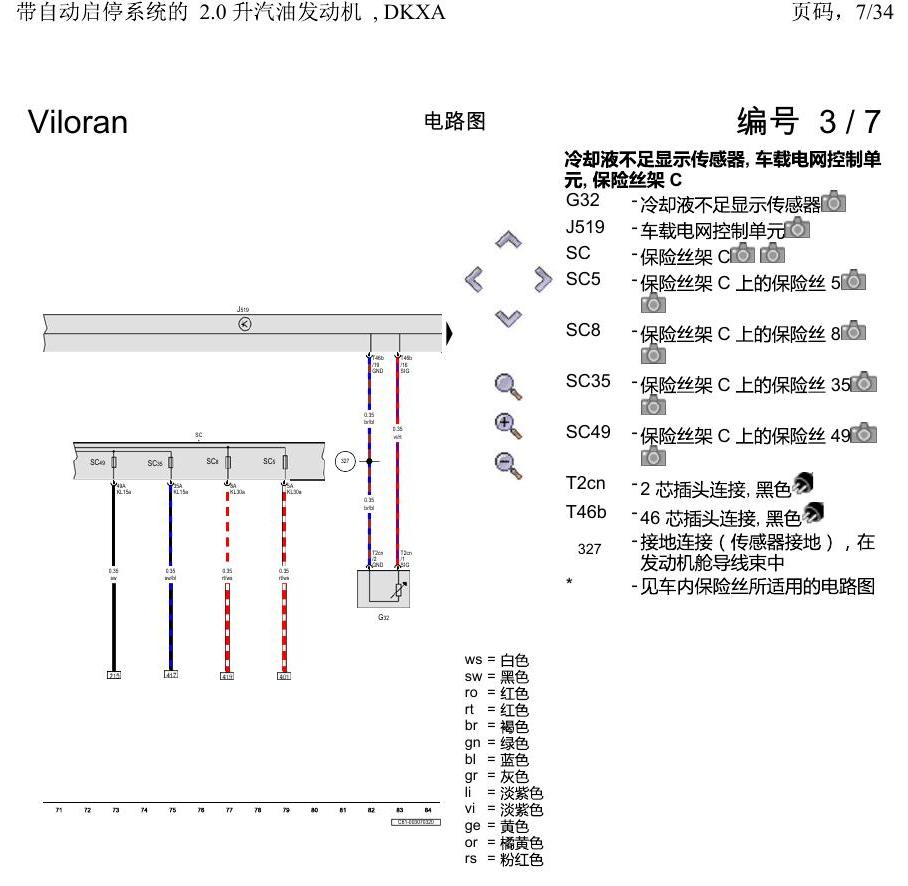

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第2页

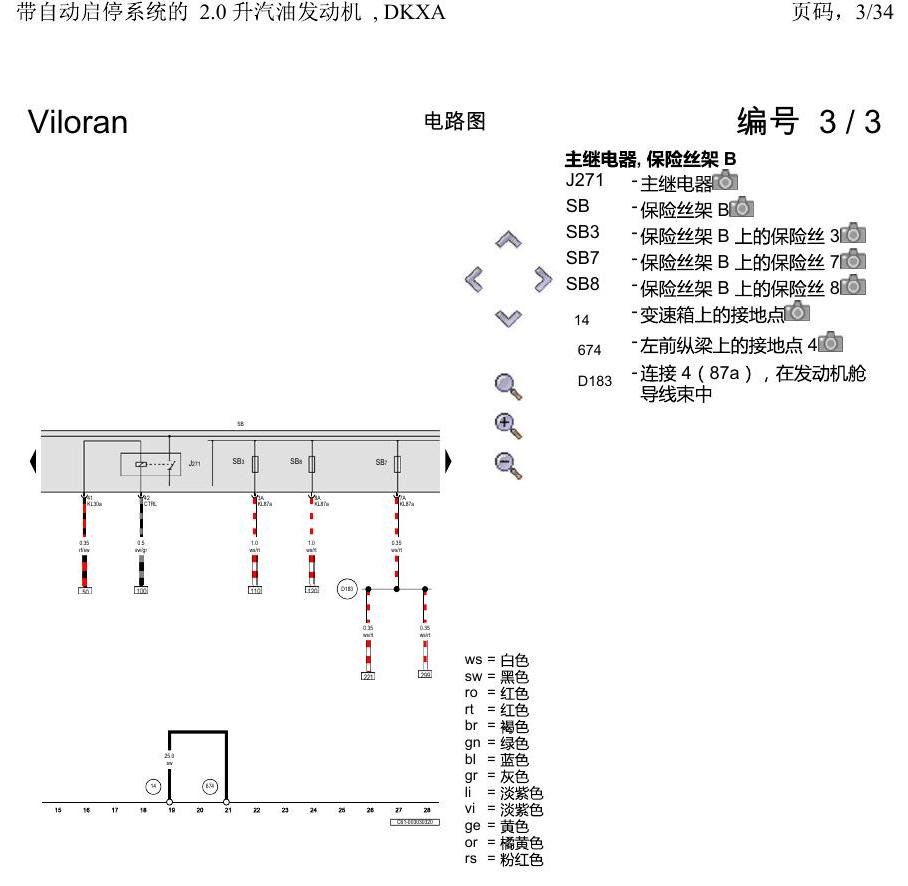

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第3页

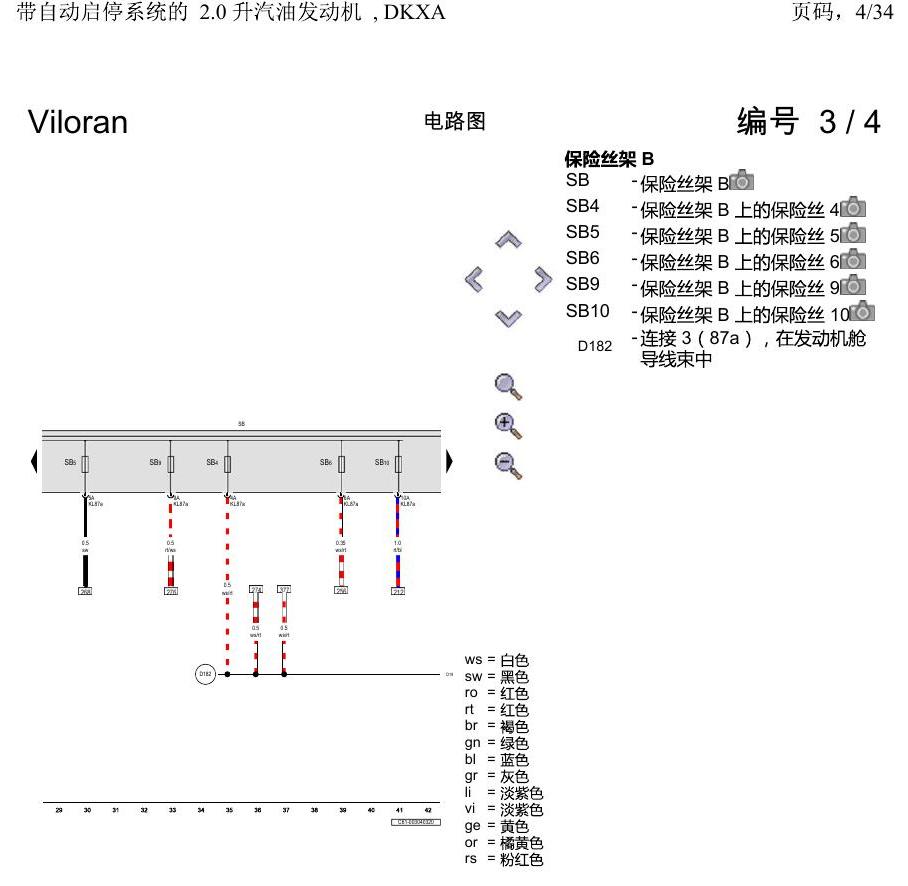

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第4页

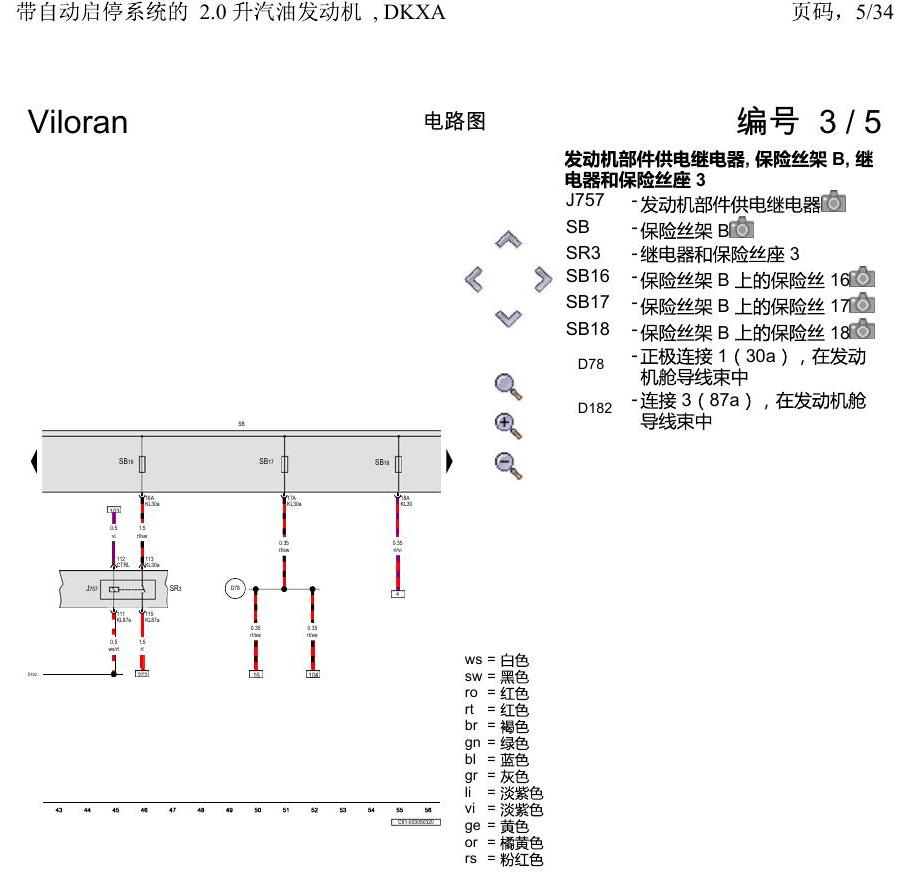

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第5页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第6页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第7页

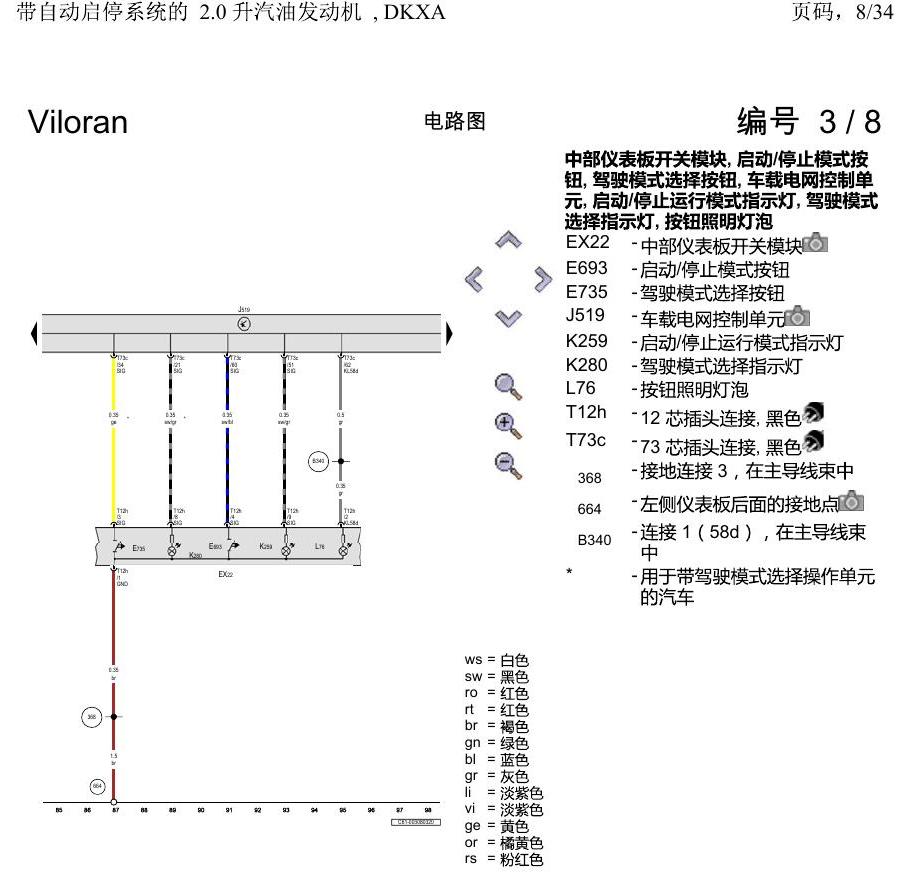

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第8页

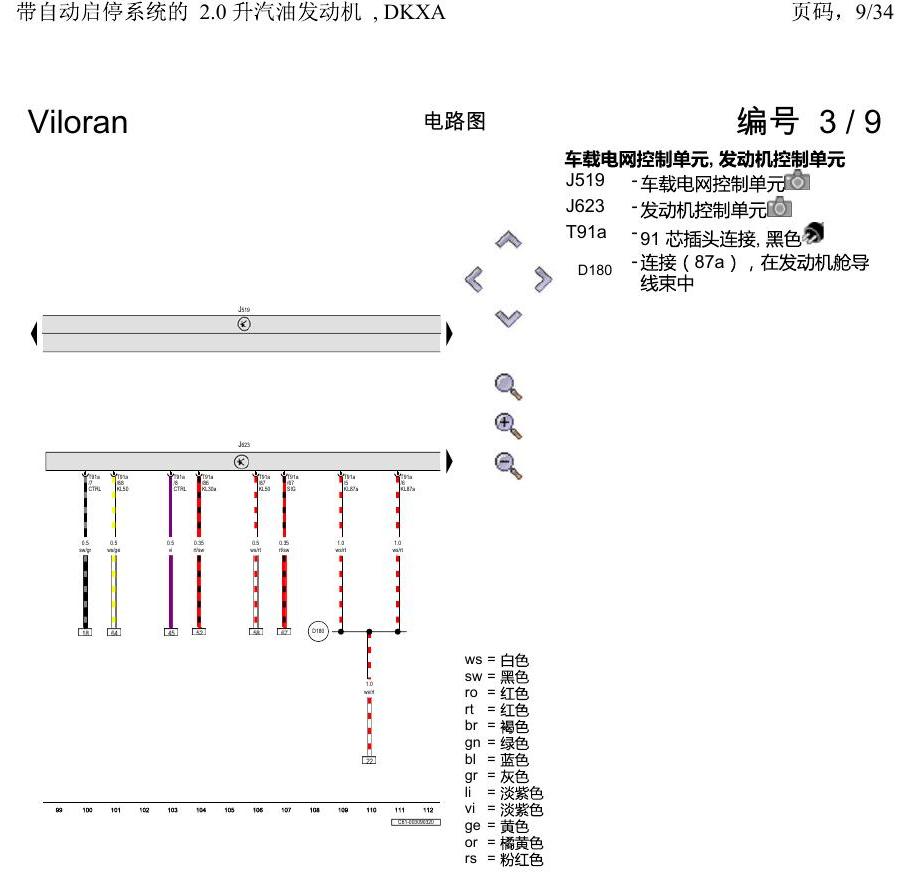

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第9页

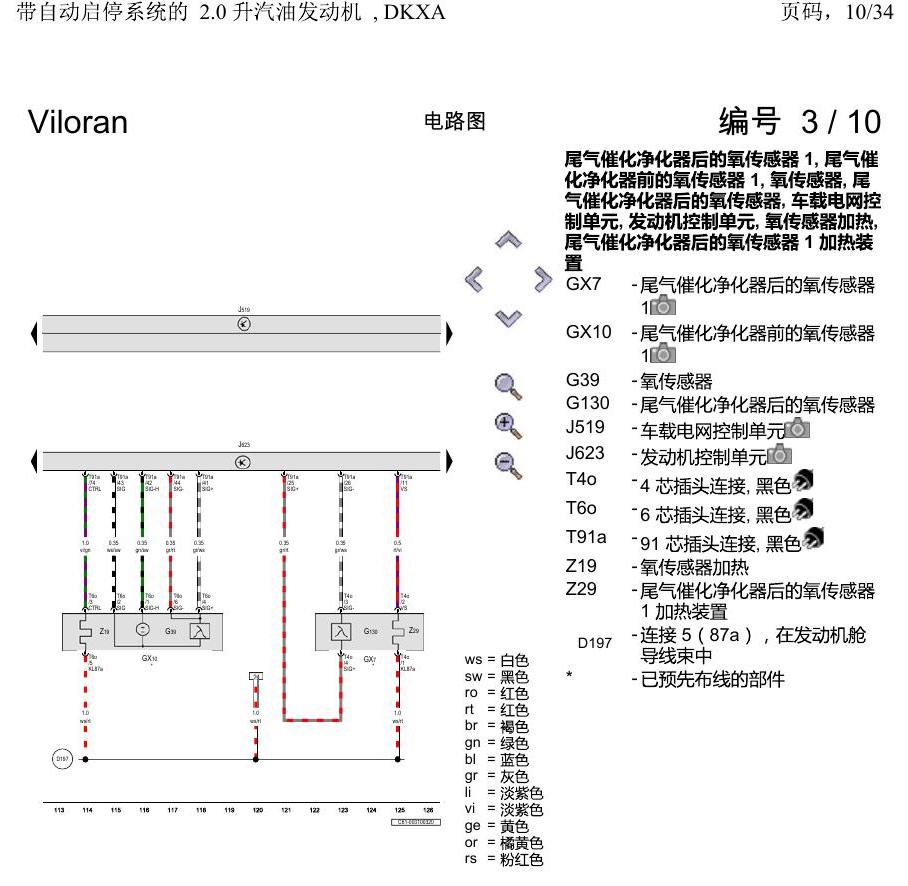

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第10页

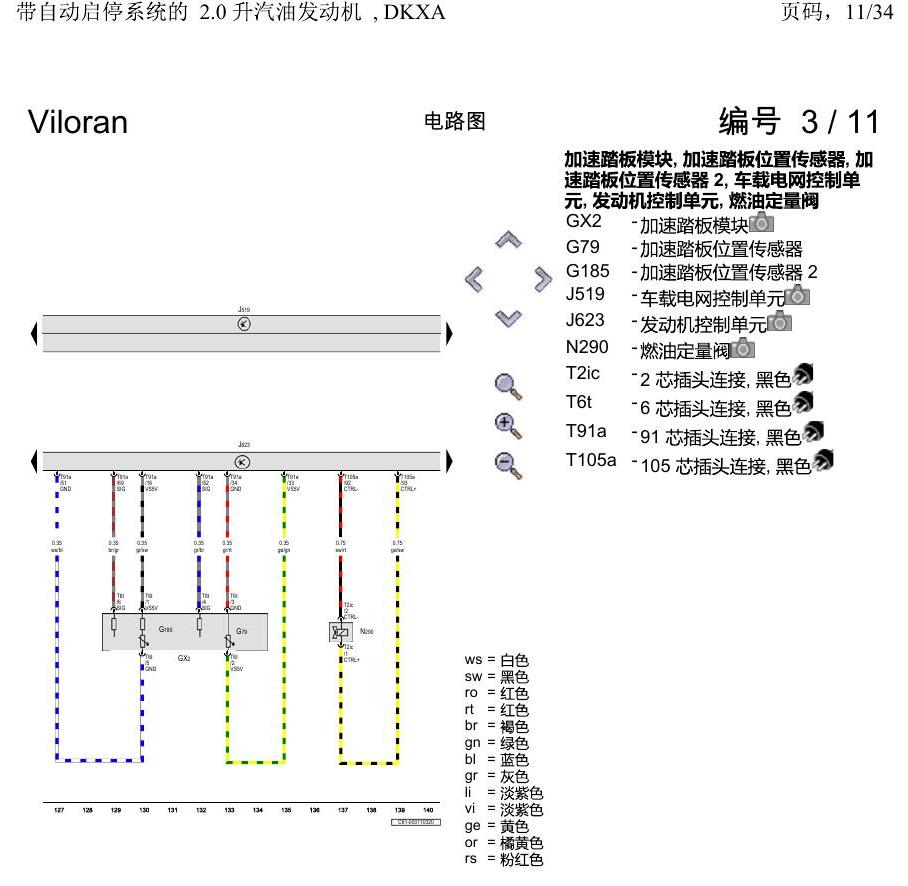

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第11页

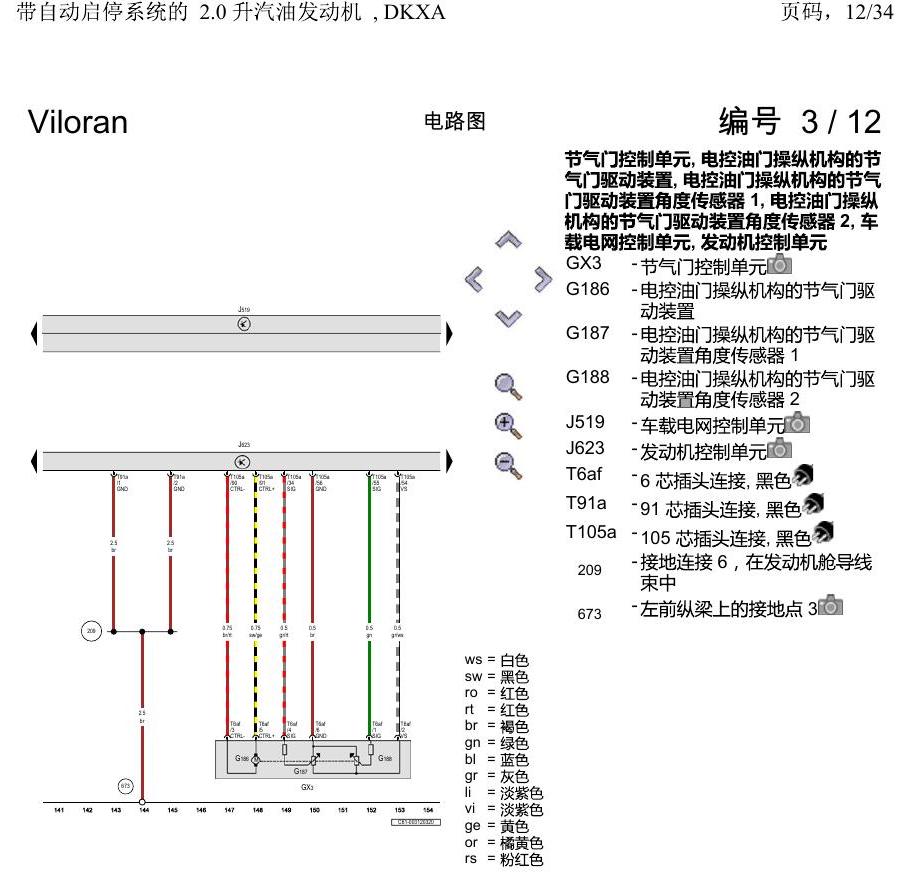

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第12页

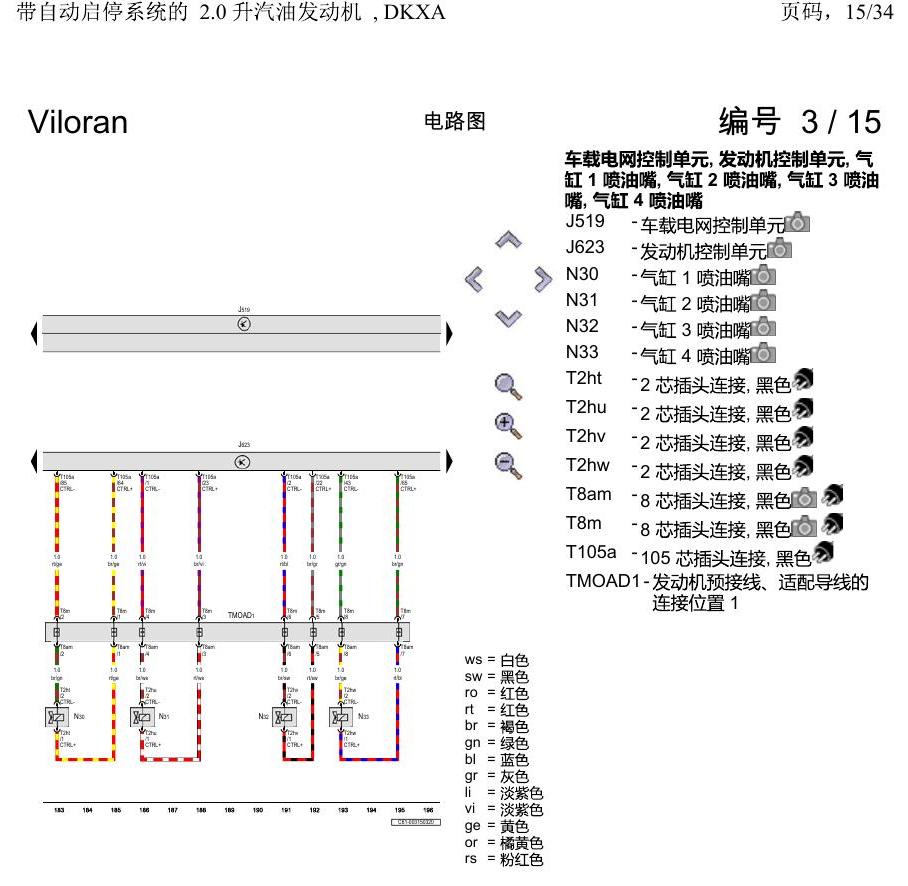

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第13页

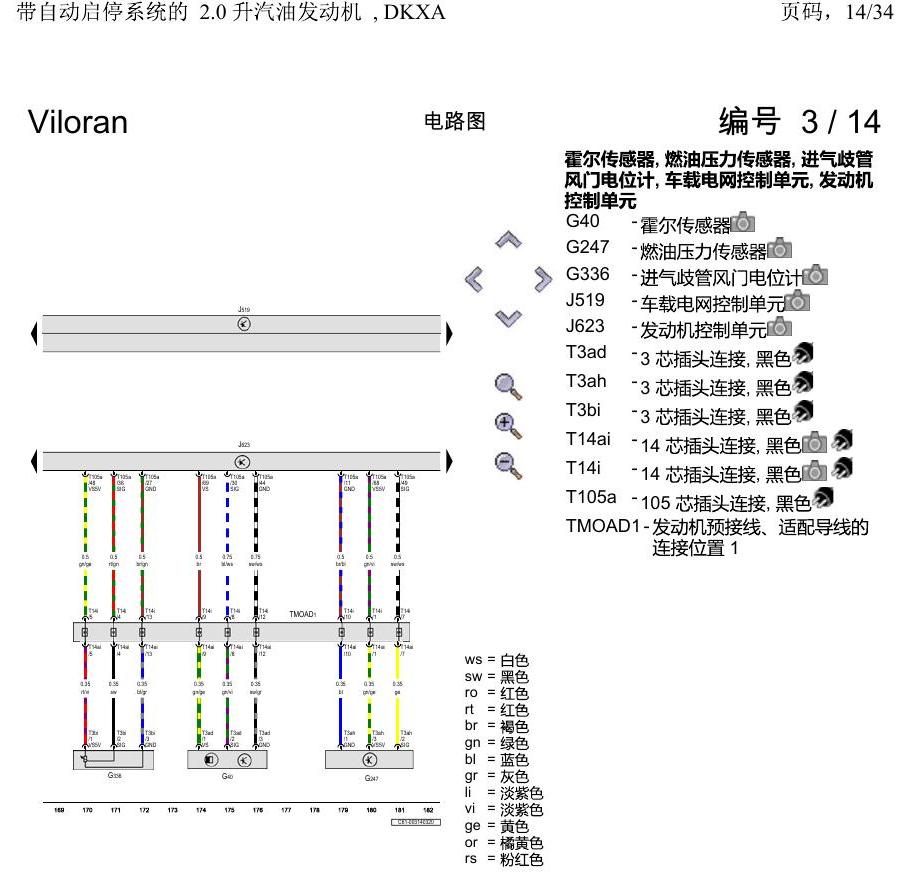

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第14页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第15页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第16页

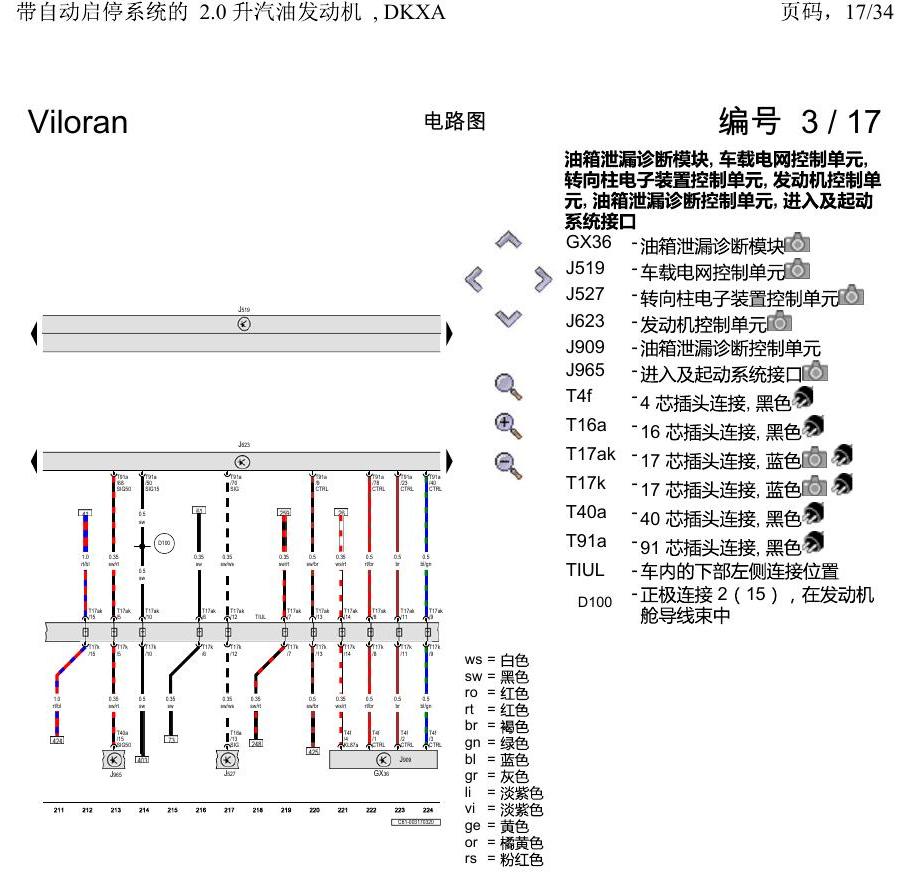

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第17页

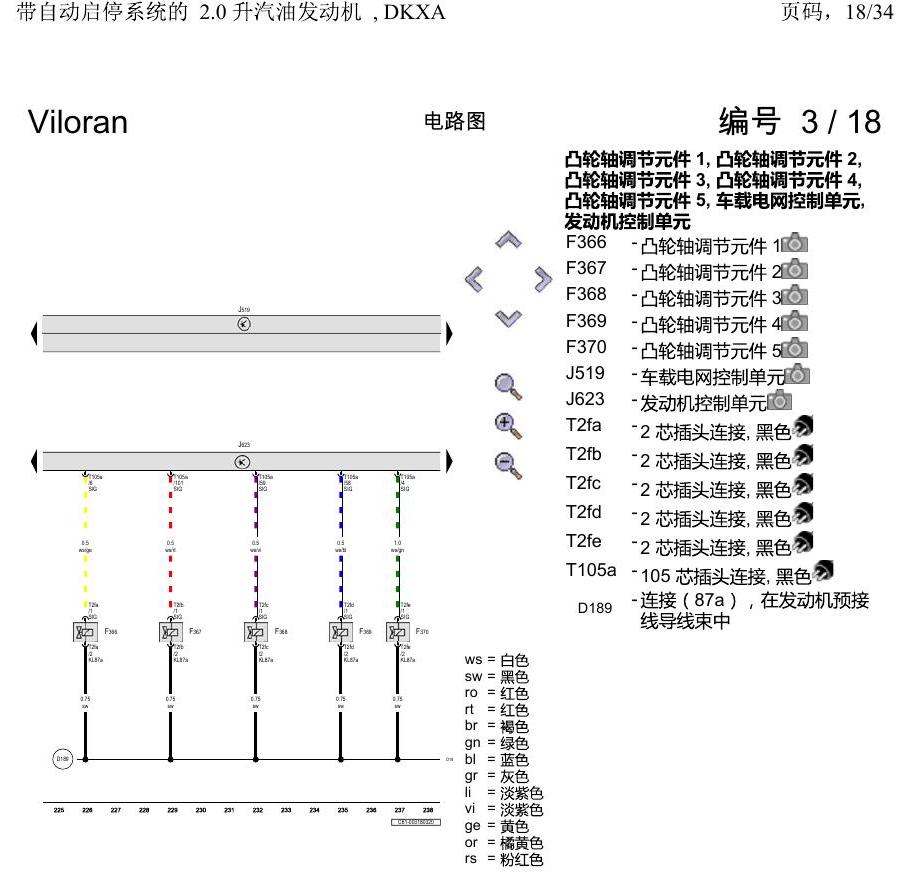

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第18页

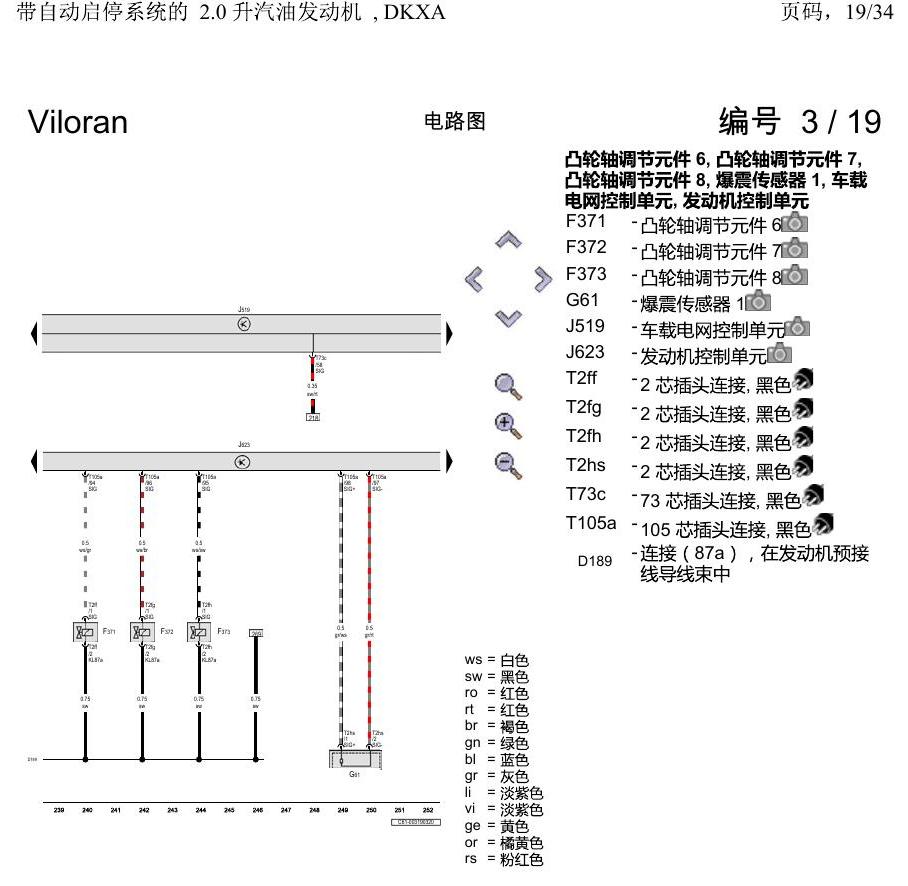

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第19页

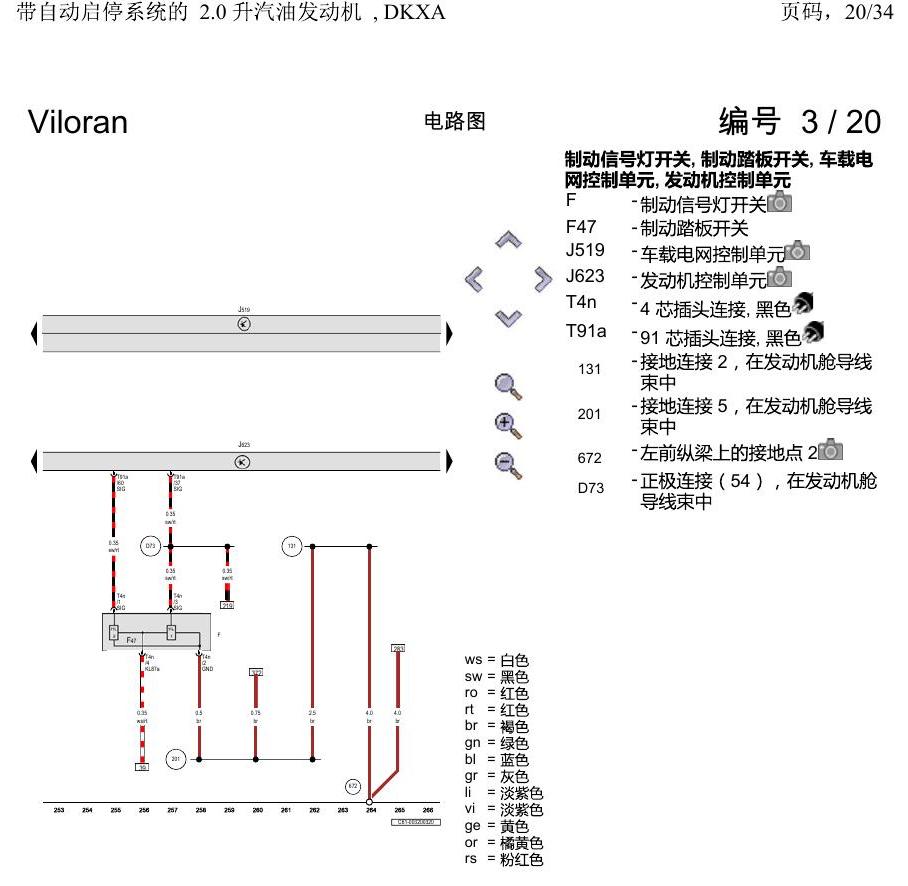

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第20页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第21页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第22页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第23页

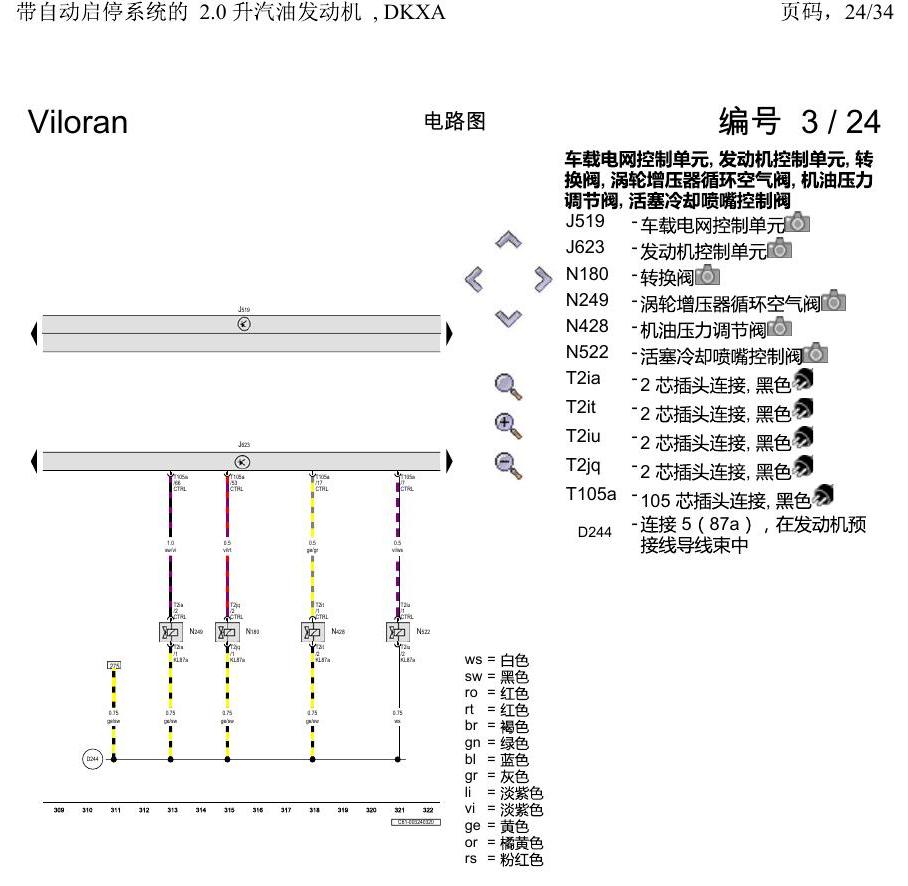

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第24页

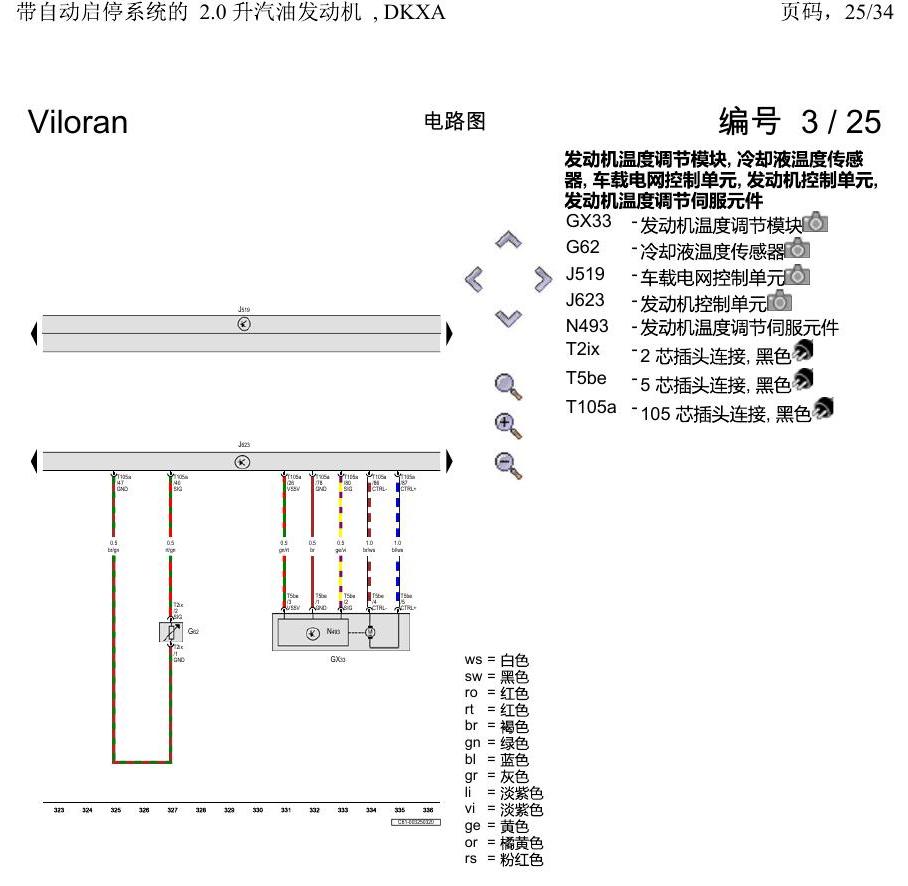

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第25页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第26页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第27页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第28页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第29页

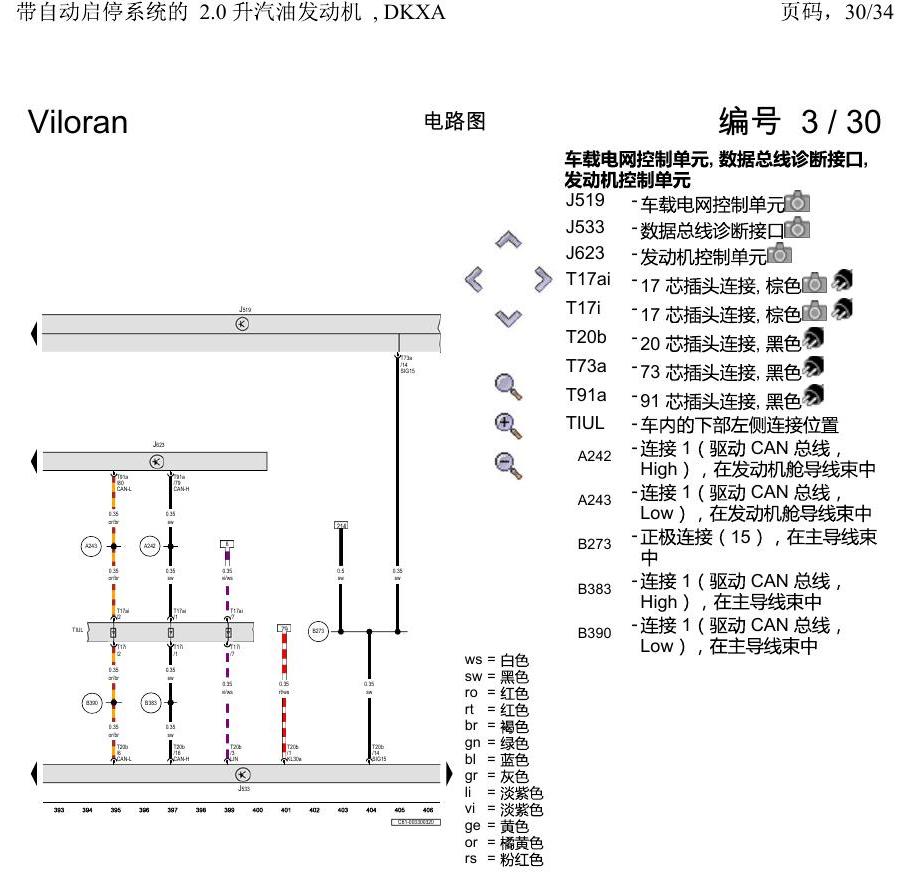

上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第30页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第31页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第32页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第33页
上海大众上海大众威然 带自动启停系统的 2.0 升汽油发动机 , DKXA 电路图 原始资料第34页
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
