2024+ 特斯拉 Model 3 SOP8 高压电池与 HVIL：互锁闭环、断环点与诊断

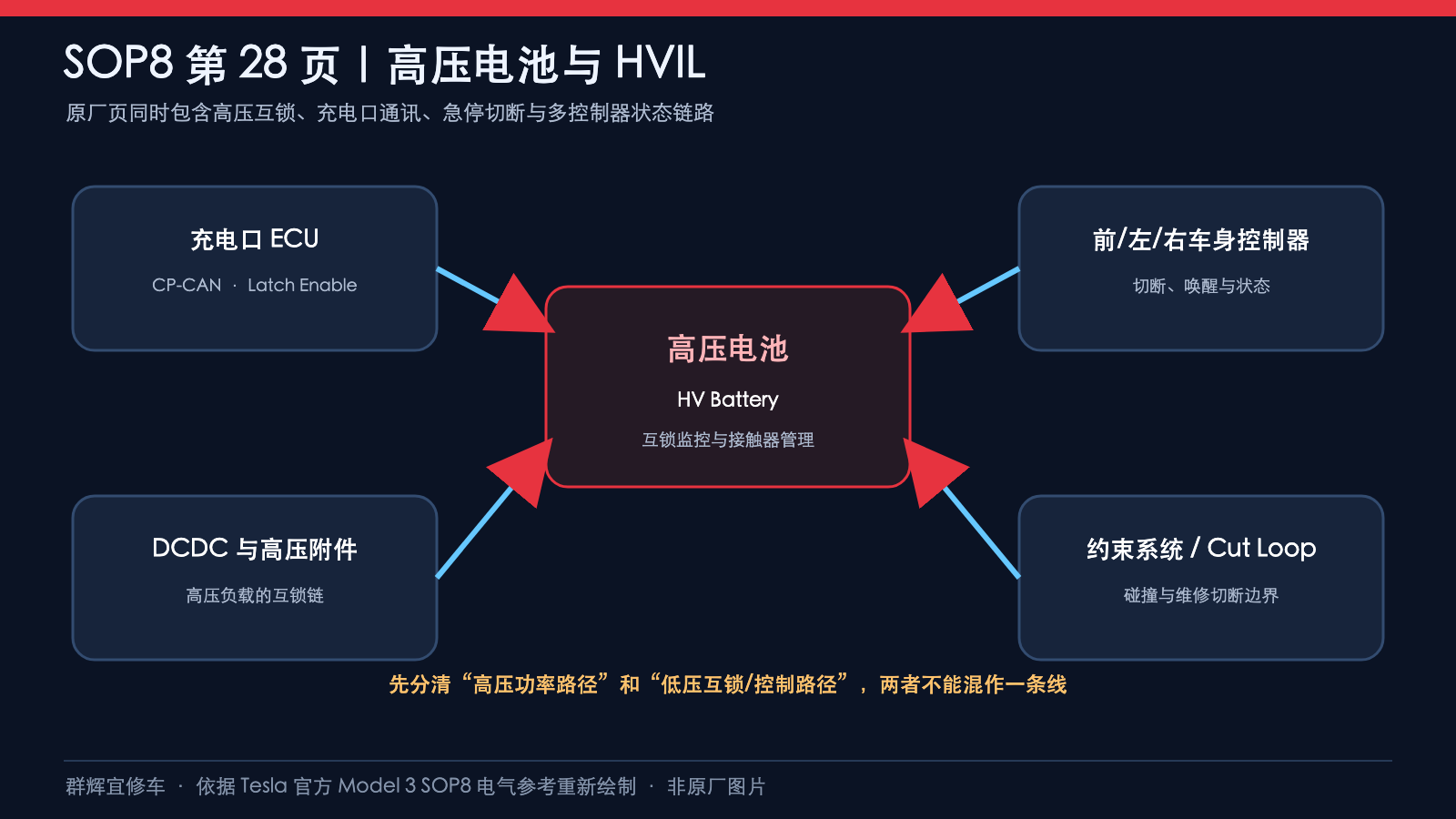

HVIL、接触器低压供电与约束控制器信号，必须分成不同回路阅读。同一张图中出现高压电池、Cut Loop、压缩机和充电口ECU，不表示它们串成一条通用互锁链。本页重点是低压供电、互锁及控制通信关系，没有提供高压功率母线或压缩机内部互锁结构。

适用边界：依据Tesla Model 3 SOP8电气参考prog-233，发布标记05/2023，交互网址page=28，对应纸面29 of 57。保留原文章标题不代表针脚适用于所有“2024+”车辆；应先按车辆工厂、生产日期、地区和配置选择匹配版本。下图是原图局部关系重绘，强调色不是原车线色，圆形端子不是插头孔位或观察方向。

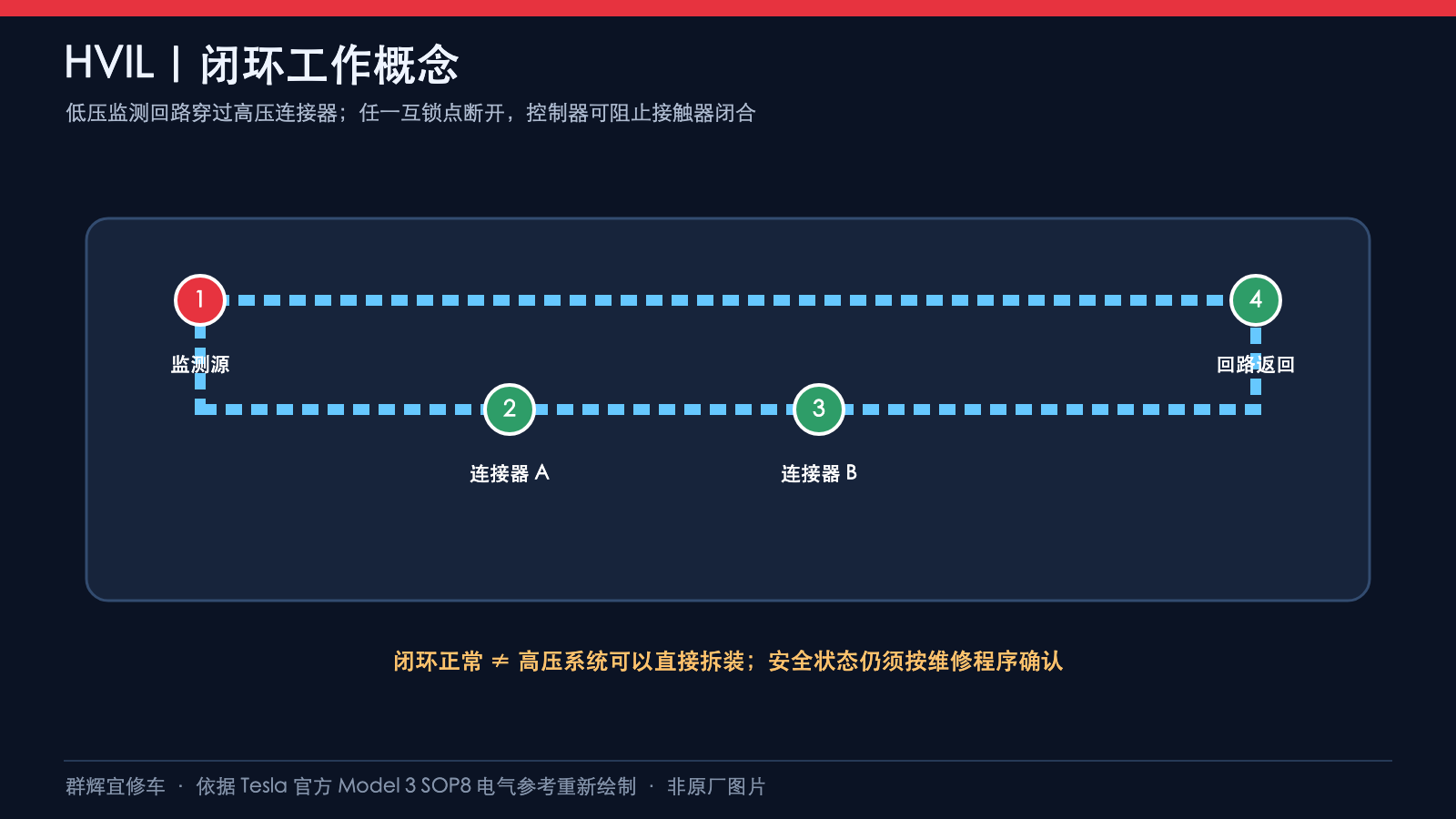

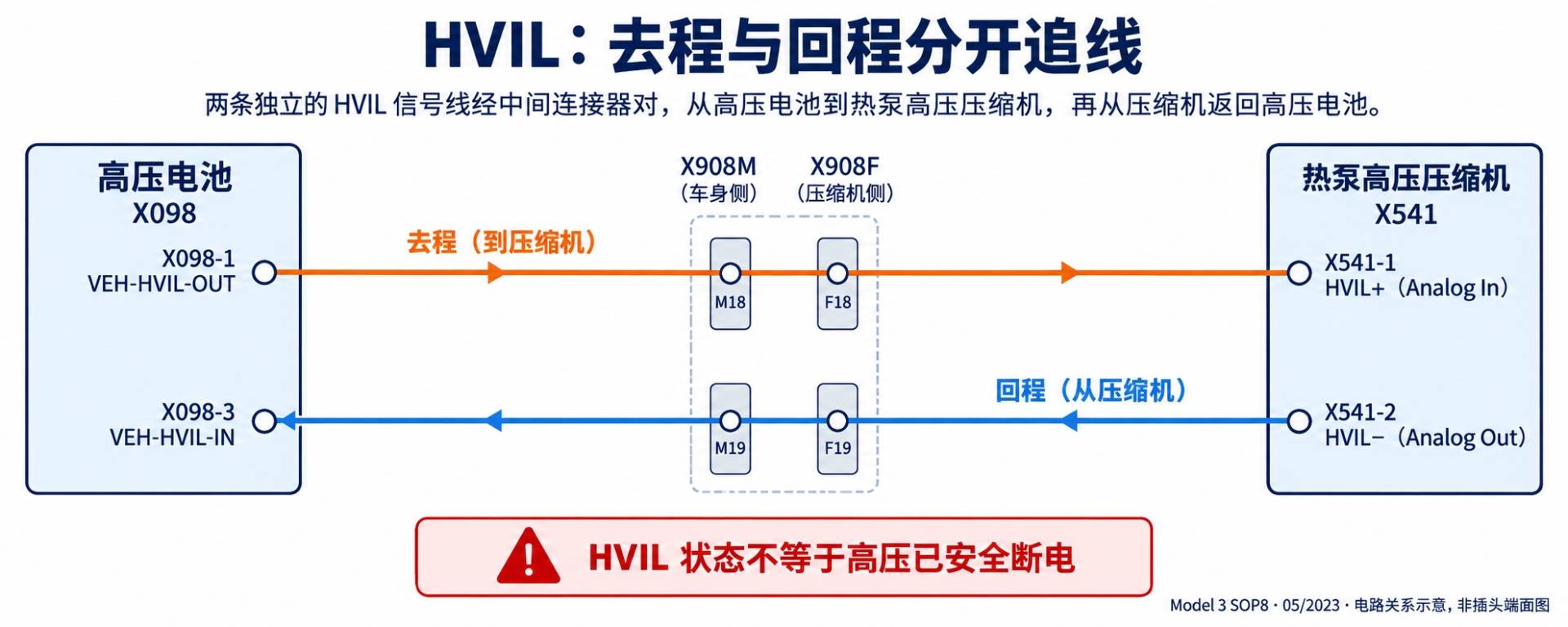

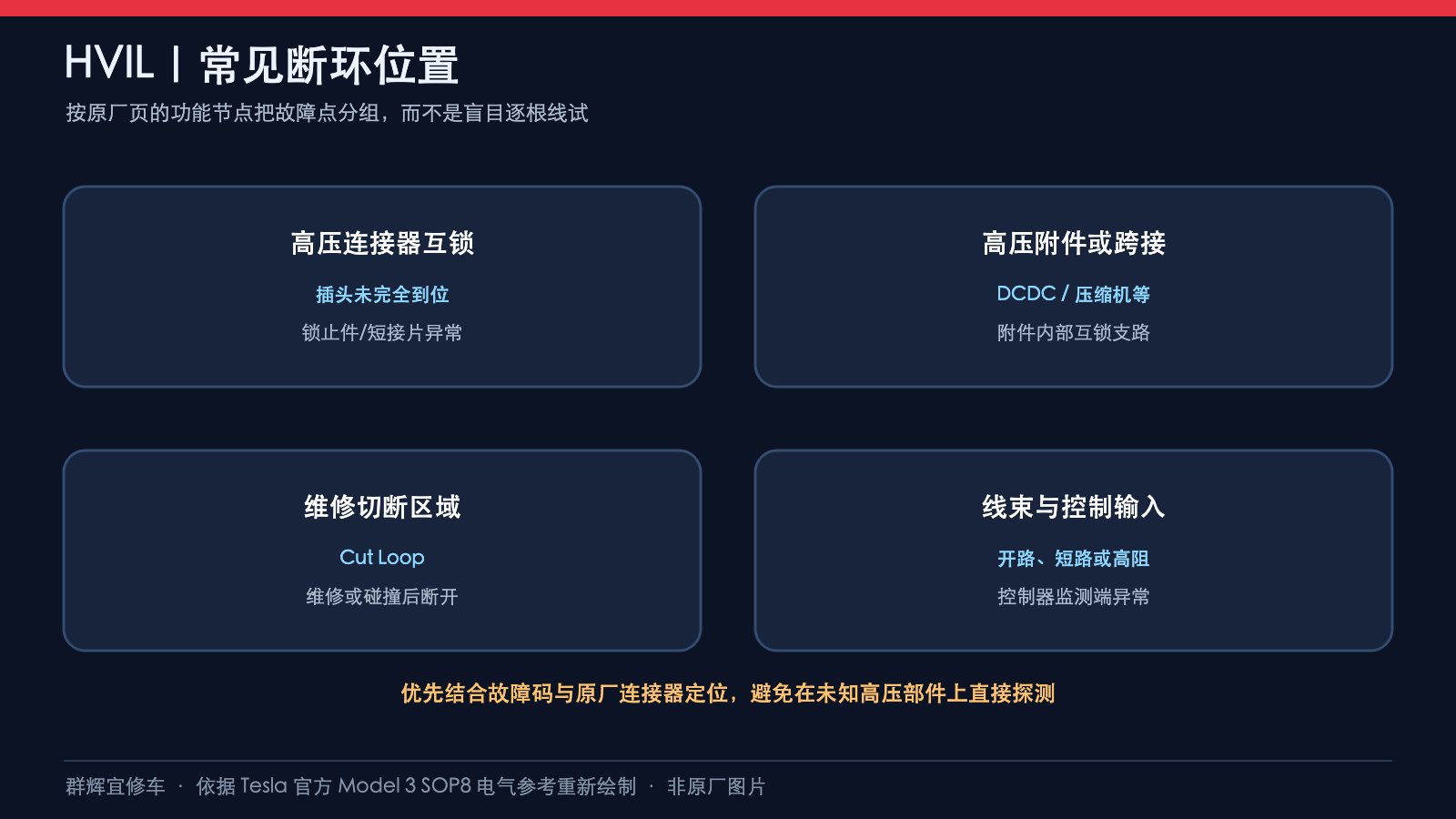

1、HVIL去程与回程：本页实际连到哪里

HV电池X098-1标为VEH-HVIL-OUT（Analog Out），经X908M/F的18/18，到热泵高压压缩机X541-1的HVIL+（Analog In）。另一条线路由X541-2的HVIL−（Analog Out），经X908F/M的19/19，回到X098-3的VEH-HVIL-IN（Analog In）。

因此，这一局部的两个中间端子是18和19，不是任意相邻针脚。图中没有展开压缩机内部元件，也没有画出DCDC串在这两根线上；不能自行补画开关、短接片或其他高压附件。箭头说明原图输入/输出方向，不提供通用测试电压、阻值或波形合格范围。

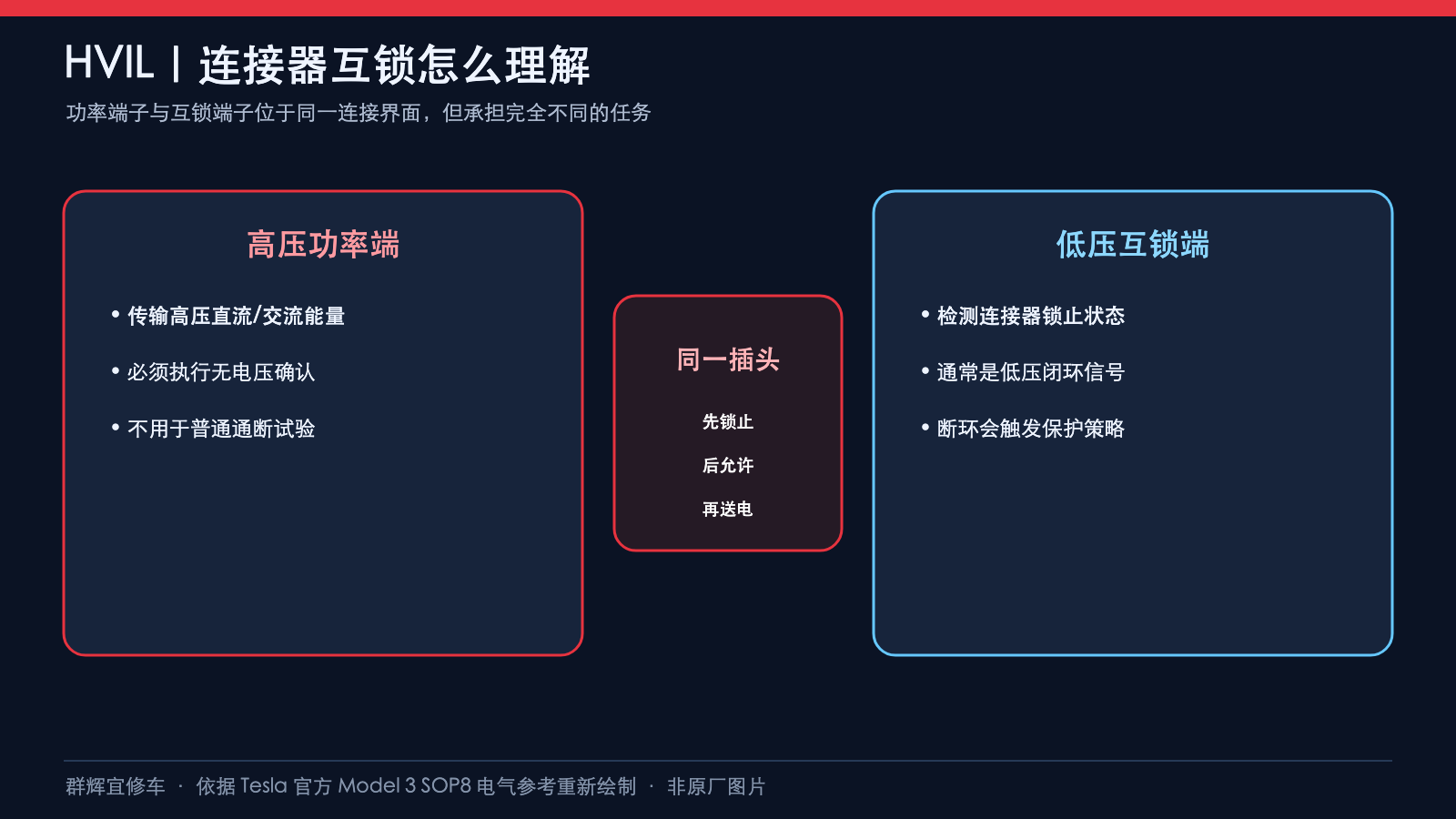

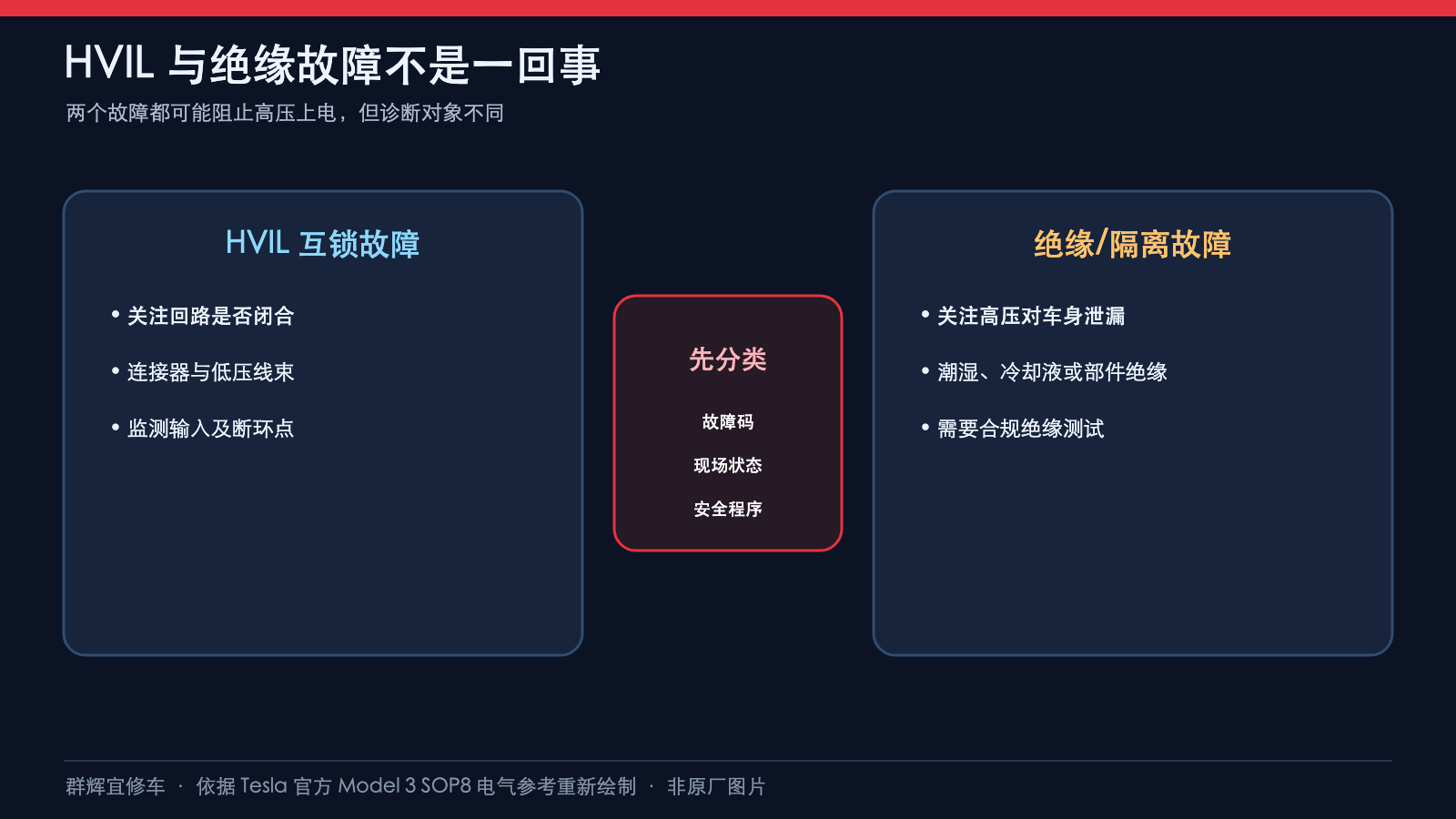

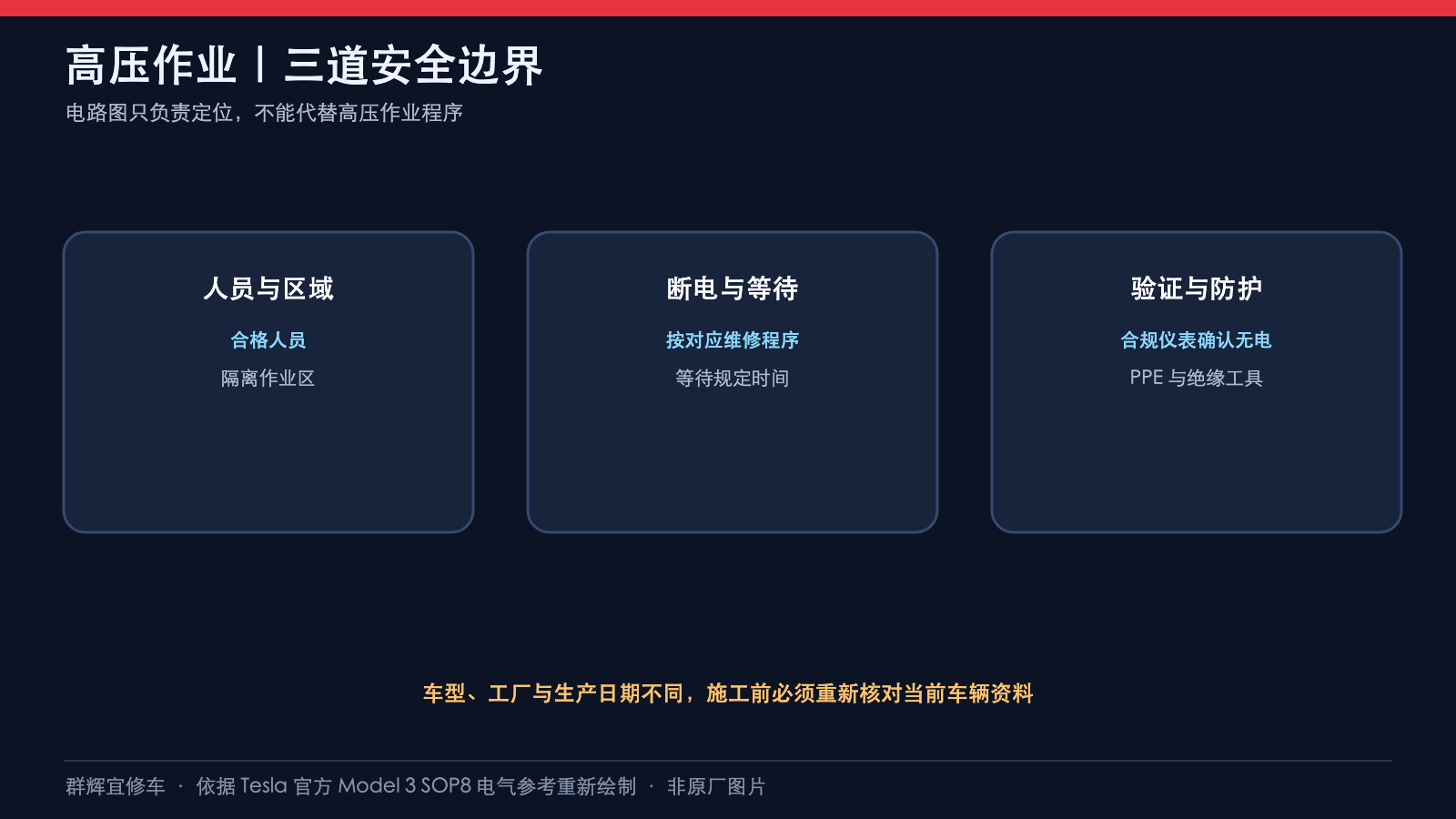

HVIL状态正常不等于高压已经安全断电。互锁状态、接触器供电和高压绝缘是不同判断项目。涉及高压系统必须由具备相应资格的人员按适用程序断电、隔离并验证；不能用互锁状态替代高压无电验证，也不能短接去程与回程以尝试上高压。

2、接触器供电：不要把Cut Loop当HVIL针脚

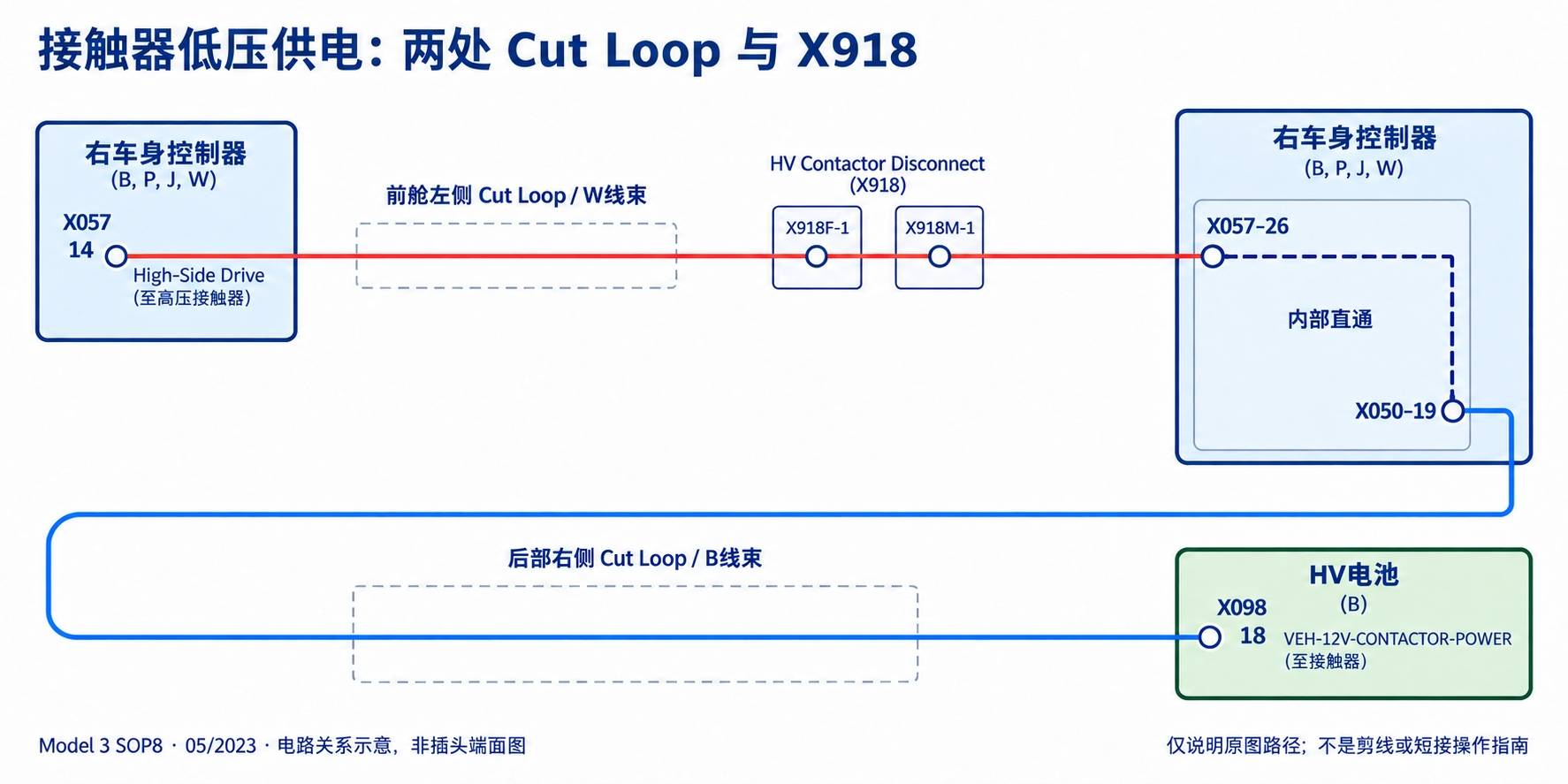

接触器低压供电从右车身控制器X057-14的HV_CONTACTORS输出出发，经过原图标注的前舱左侧Cut Loop（W线束）区域，连接X918F-1/X918M-1，再到X057-26。X918在原图名称为HV Contactor Disconnect；其连接器编号与HVIL局部使用的X908不同。

X057-26为Pass-through In，原图在控制器内以虚线连接到X050-19的Pass-through Out。后者经后部右侧Cut Loop（B线束）区域到HV电池X098-18，信号名VEH-12V-CONTACTOR-POWER。配图将绕行线路拉直分层，但保留了两处区域及转接顺序。

Cut Loop虚框只表示原图所标线束区域，不是剪线步骤、可任意拔断的开关，也不是短接许可。本篇不提供应急切断操作或维修旁路方法。X098-18是此处接触器低压供电端，不能与后文X098-8的控制器低压供电混为一谈。

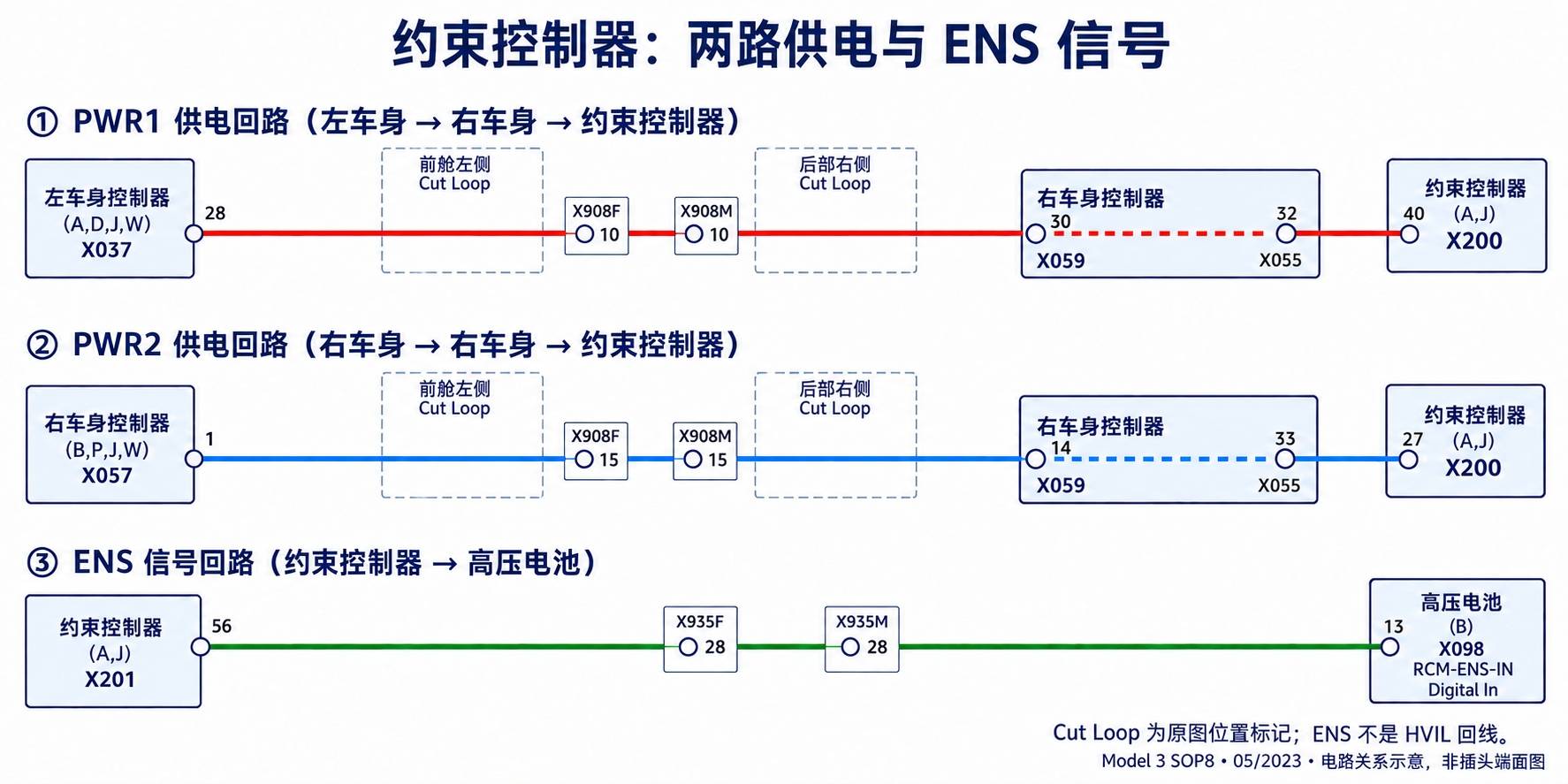

3、约束控制器：两路电源与ENS分别核对

PWR1由左车身控制器X037-28出发，经前舱左侧Cut Loop、X908F/M的10/10和后部右侧Cut Loop，到右车身控制器X059-30；内部直通至X055-32，再到约束控制器X200-40。

PWR2由右车身控制器X057-1出发，经前舱左侧Cut Loop、X908F/M的15/15和后部右侧Cut Loop，到X059-14；内部直通至X055-33，再到约束控制器X200-27。两个供电支路不是一根线，图中重复画控制器只是便于分组追线。

ENS信号另走一条线路：约束控制器X201-56的ENS1（Signal Out），经X935F/M的28/28，到HV电池X098-13的RCM-ENS-IN（Digital In）。它不能当成X098-3的HVIL返回线，也不能用约束控制器有通信这一现象代替上述供电检查。

本页还标明X201-55的GND至G031 PIN5，以及带RHD条件的X201-62（RHD+）至G031 PIN13。RHD+在原图为Analog In，不能因为它接到搭铁路径，就改写成所有配置共用的电源负极。涉及约束系统的拆接、测量和放行须使用专用程序，不向未知端子加载或试灯。

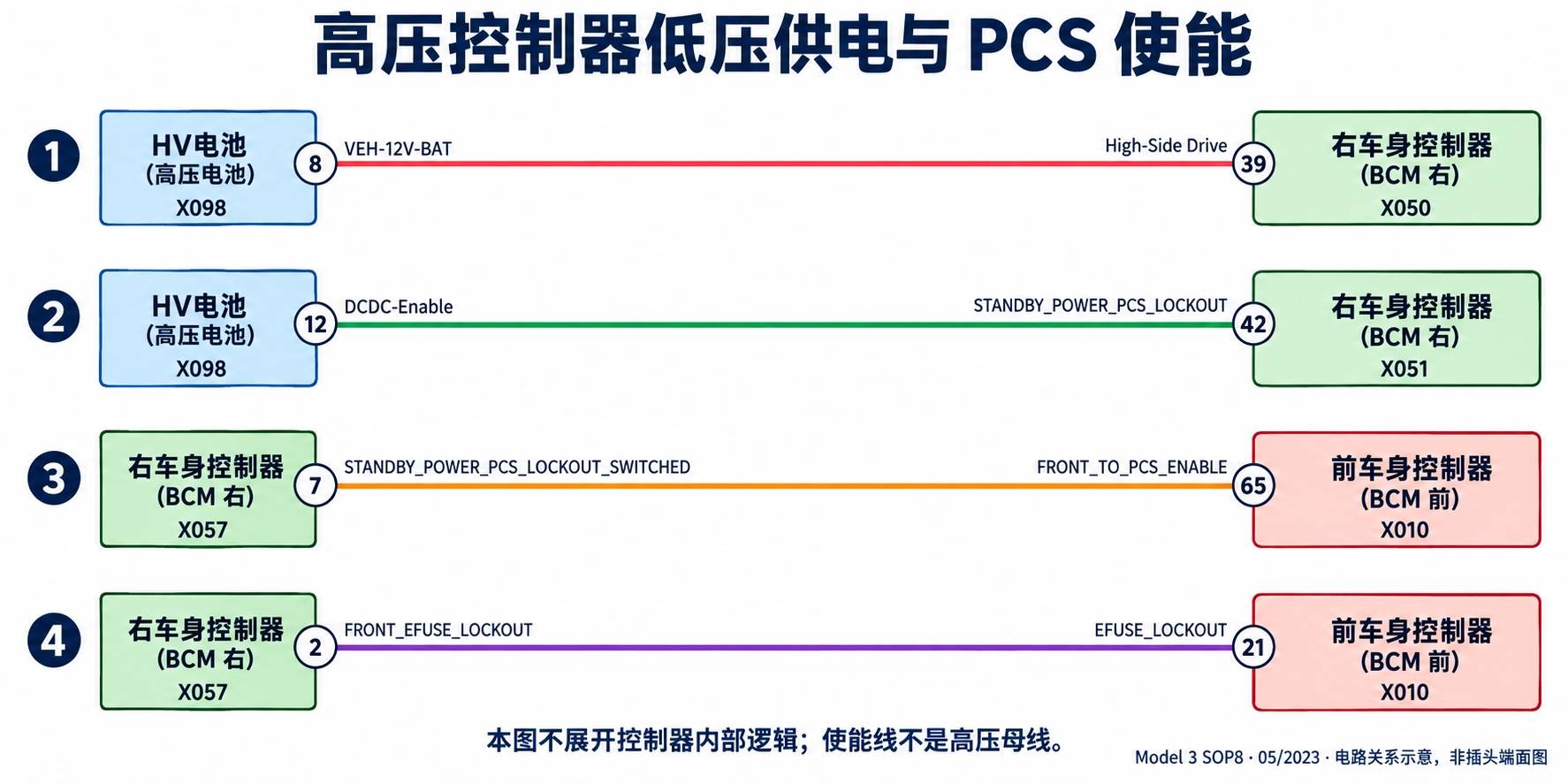

4、低压供电和PCS使能不是高压电缆

X051-42标为STANDBY_POWER_PCS_LOCKOUT；X057-7标为STANDBY_POWER_PCS_LOCKOUT_SWITCHED。配图不展开控制器内部逻辑，不因名称相关就添加外部跨接。X057-2与X010-21之间是FRONT_EFUSE_LOCKOUT/EFUSE_LOCKOUT信号，不是高压供电线。

HV电池X098-9标为VEH-12V-BAT-GND，经本页G408-A导线延伸至页外；这一页未给出最终搭铁点编号，不应自行补成某个G编号。信号名含“12V”按原图保留，不能据此为所有车辆规定一个通用测量电压或外接电源。

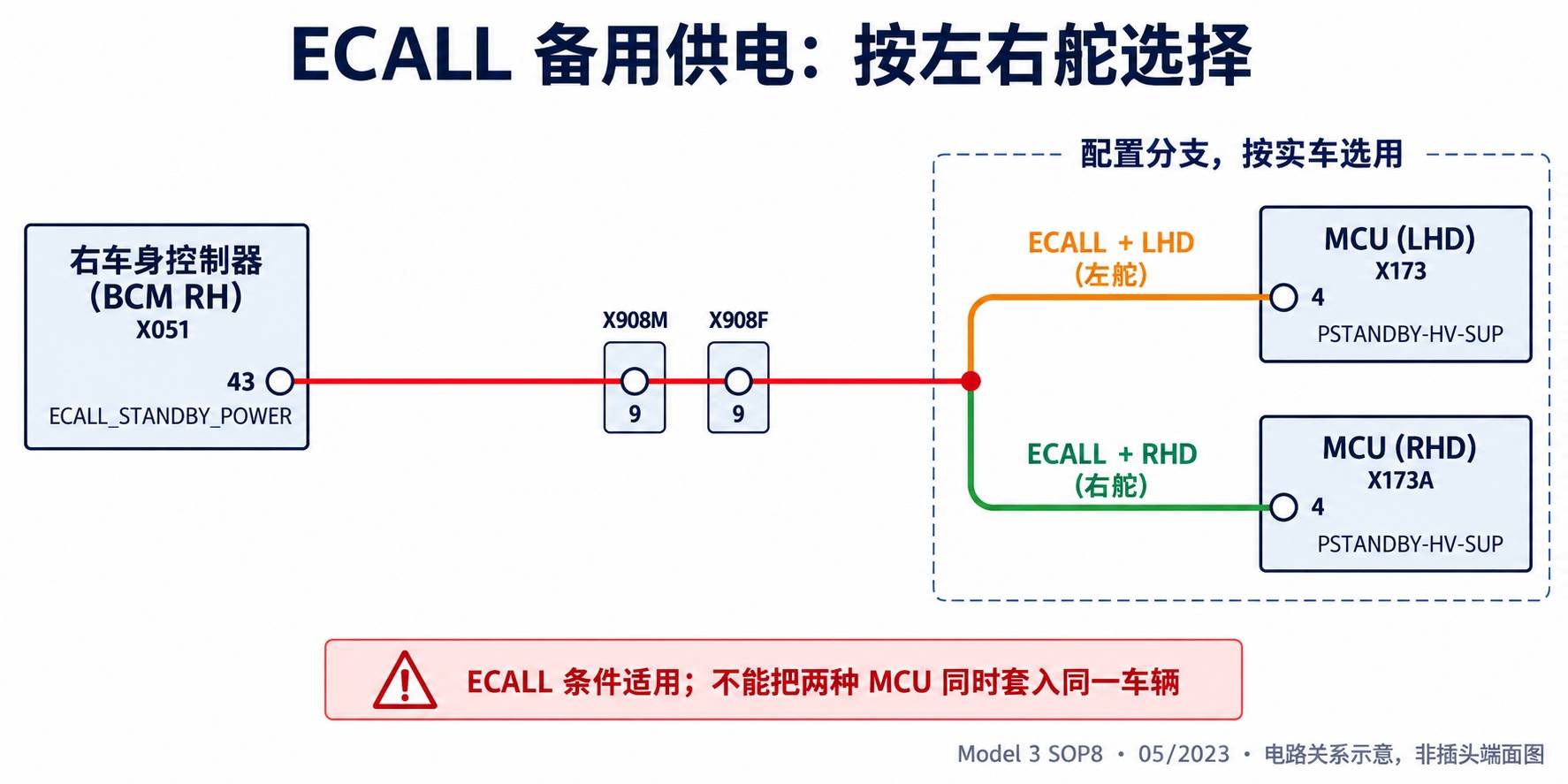

5、ECALL分支需要配置条件

右车身控制器X051-43的ECALL_STANDBY_POWER，经X908M/F的9/9到MCU备用供电分支。ECALL且LHD配置使用X173-4；ECALL且RHD配置使用X173A-4，两者均标PSTANDBY-HV-SUP。

图中的分叉用于展示不同配置，不表示一辆车同时安装两个MCU，也不能忽略ECALL条件。X173与X173A不可因同为4号端子而互换。需要确认MCU自身其他供电、搭铁或完整通信时，应转到相应图页，不能把本局部作为其全部线路。

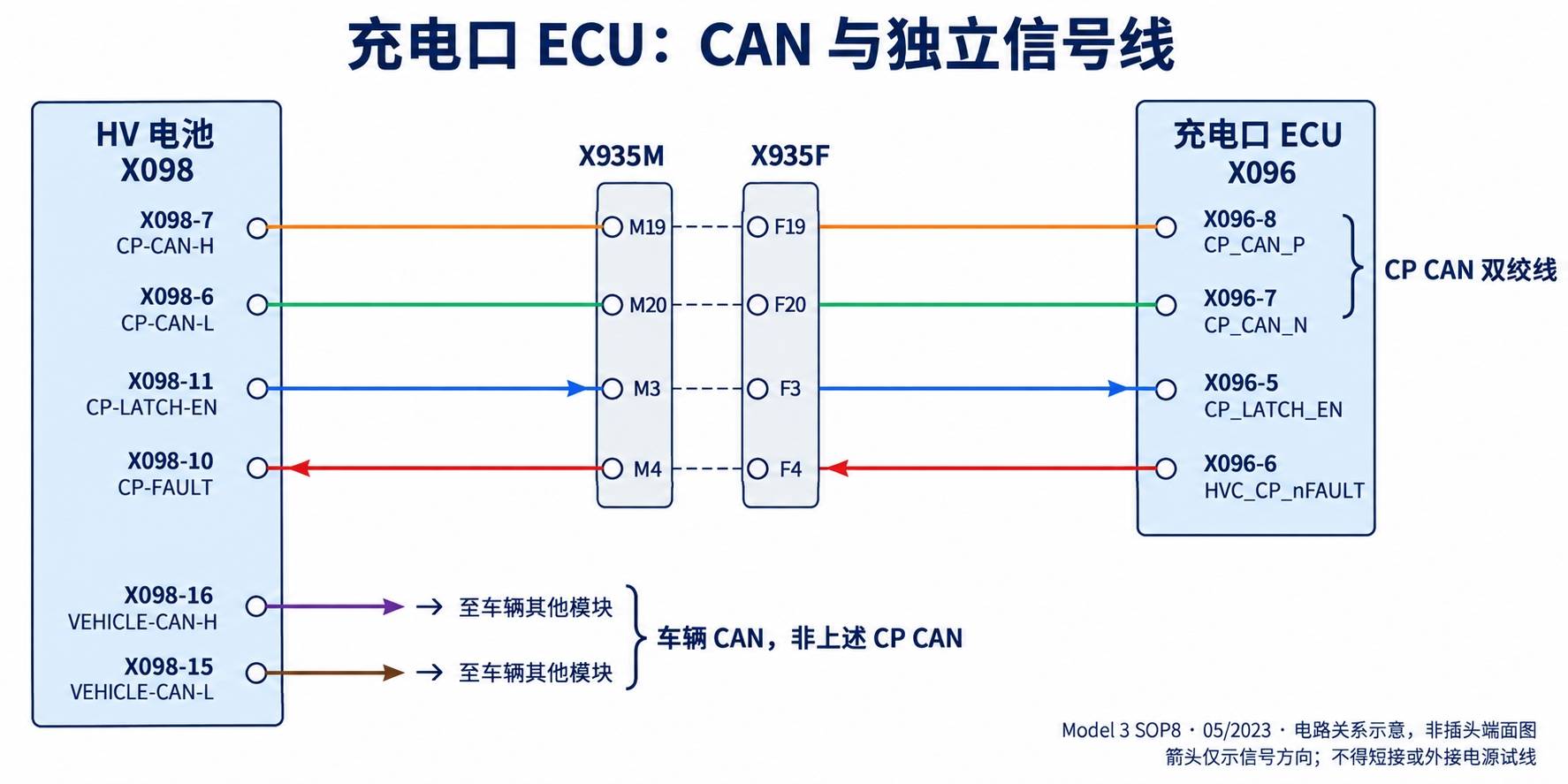

6、充电口ECU：CAN与独立信号不能混测

前两根是充电口CAN双绞对；CP-LATCH-EN是独立允许信号，CP-FAULT为独立反馈。原图给出X096-6名称HVC_CP_nFAULT，但本页没有定义测试状态与电平判定表，不能仅凭名称推断现场合格阈值。

电池X098-16和X098-15则是VEHICLE-CAN-H/L，经本页线条延伸到页外。它们不是上述X098-7/6的CP-CAN，不能把两个网络的端子、终端电阻或测试方法直接互用。图中CAN配对括号仅表示两根信号线成对，不是短接。

7、把追线结果转成可核实记录

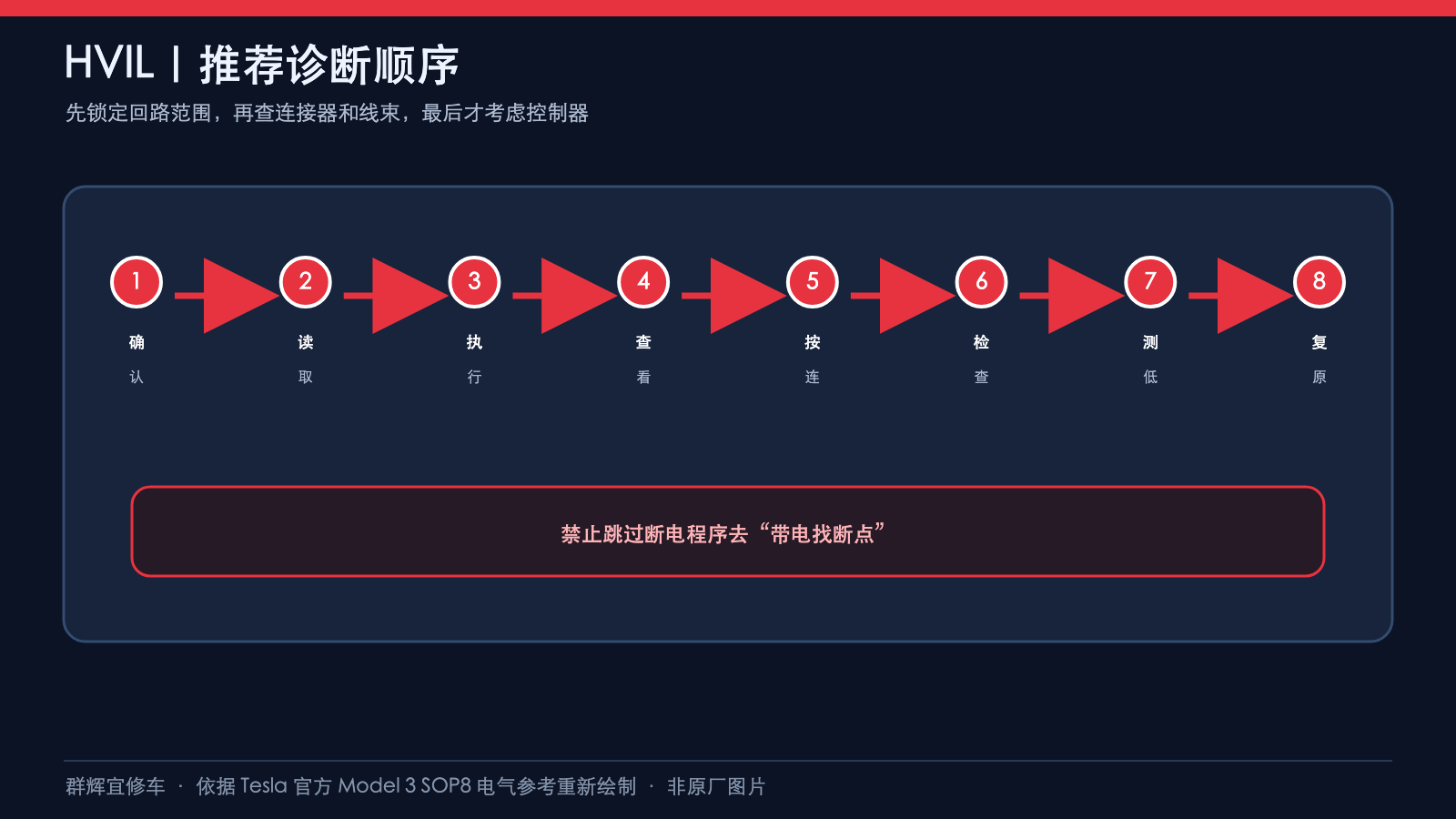

记录应包含车辆版本、故障原始信息、起点和终点端子、所经转接器及信号类型。先区分HVIL、接触器电源、约束控制器供电、ENS、PCS使能与CAN，再查对应诊断程序。线路同在一页不等于故障相同，外部现象相似也不能直接判定高压电池损坏。

本篇是电气参考解读，不提供高压拆卸、短接互锁、剪断Cut Loop、带电测电阻或向信号端外接电源的操作许可。实际端面方向、线色线径、设备要求、断电验证与复装放行，应以当前车辆原厂程序为准。

资料来源

Tesla Model 3 SOP8：HV Battery And HVIL交互图及本页打印图，05/2023、29 of 57。六幅配图按实际SVG与打印图分组重绘，不是原厂插头端面图。
