2024+ 特斯拉 Model 3 HVAC线束更换：6个连接器与13个卡点的走向复位

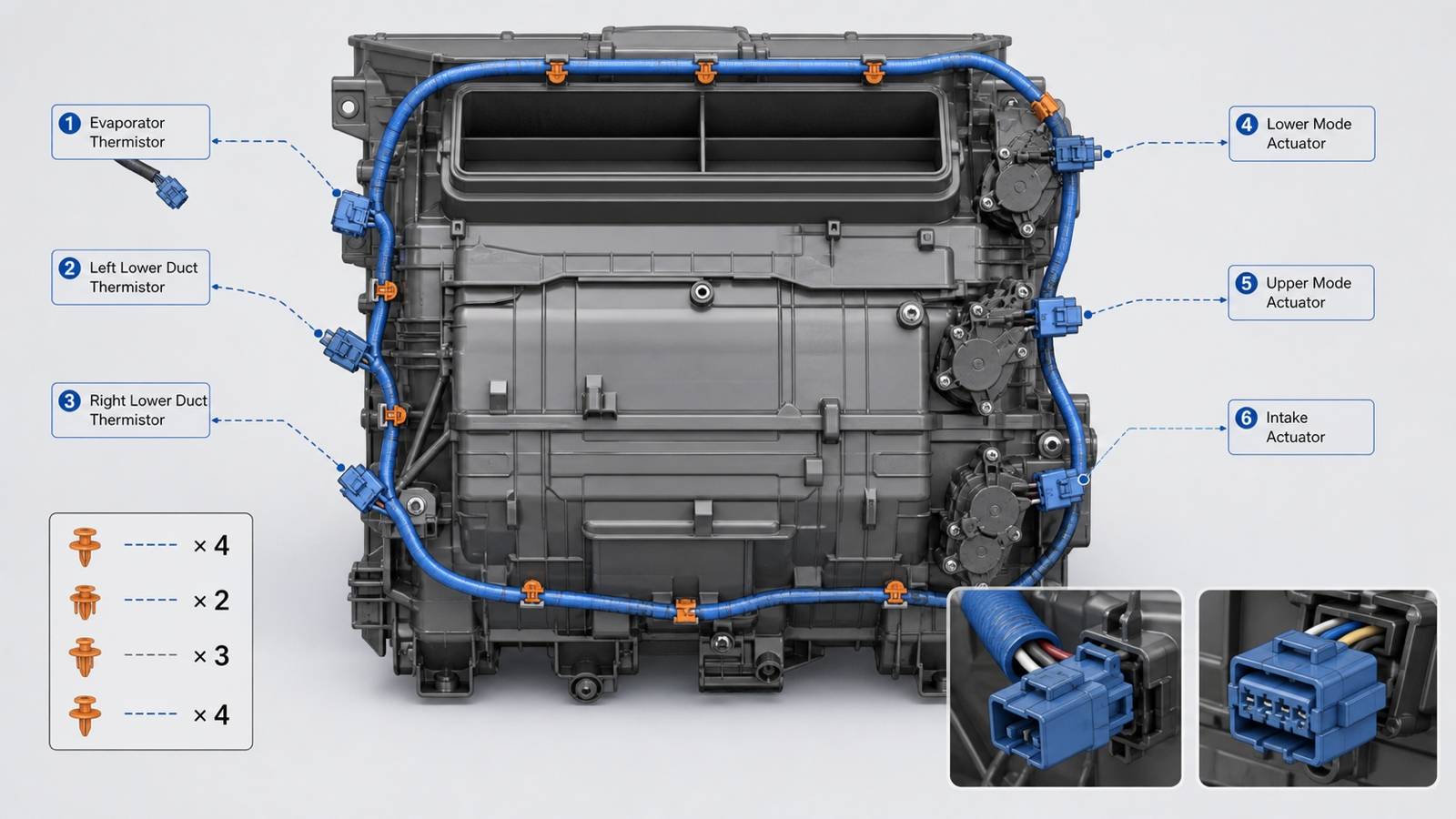

本程序在按关联程序拆下 HVAC 总成后更换其线束。线束连接3个热敏电阻和3个执行器，并通过左侧、顶部、右上和右侧合计13个锁片或卡子固定。配图按连接器和固定区域分开，避免把电气插头与线束卡点混为一谈。

一、作业范围与前置要求

• 校正代码1810010062，FRT 2.82；包含关联程序工作，不应自行重复叠加工时。
• 必须先按原厂关联程序拆卸 HVAC 总成；本篇不是总成拆卸步骤的替代。
• 原厂明确要求空调制冷剂回收与重新加注：若服务工单尚未自动添加，应将校正代码18200102作为同一工项下的单独校正程序加入。
• 以下连接器与线束卡点步骤未给出独立紧固扭矩；总成、制冷剂和电气安全要求按对应关联程序执行。

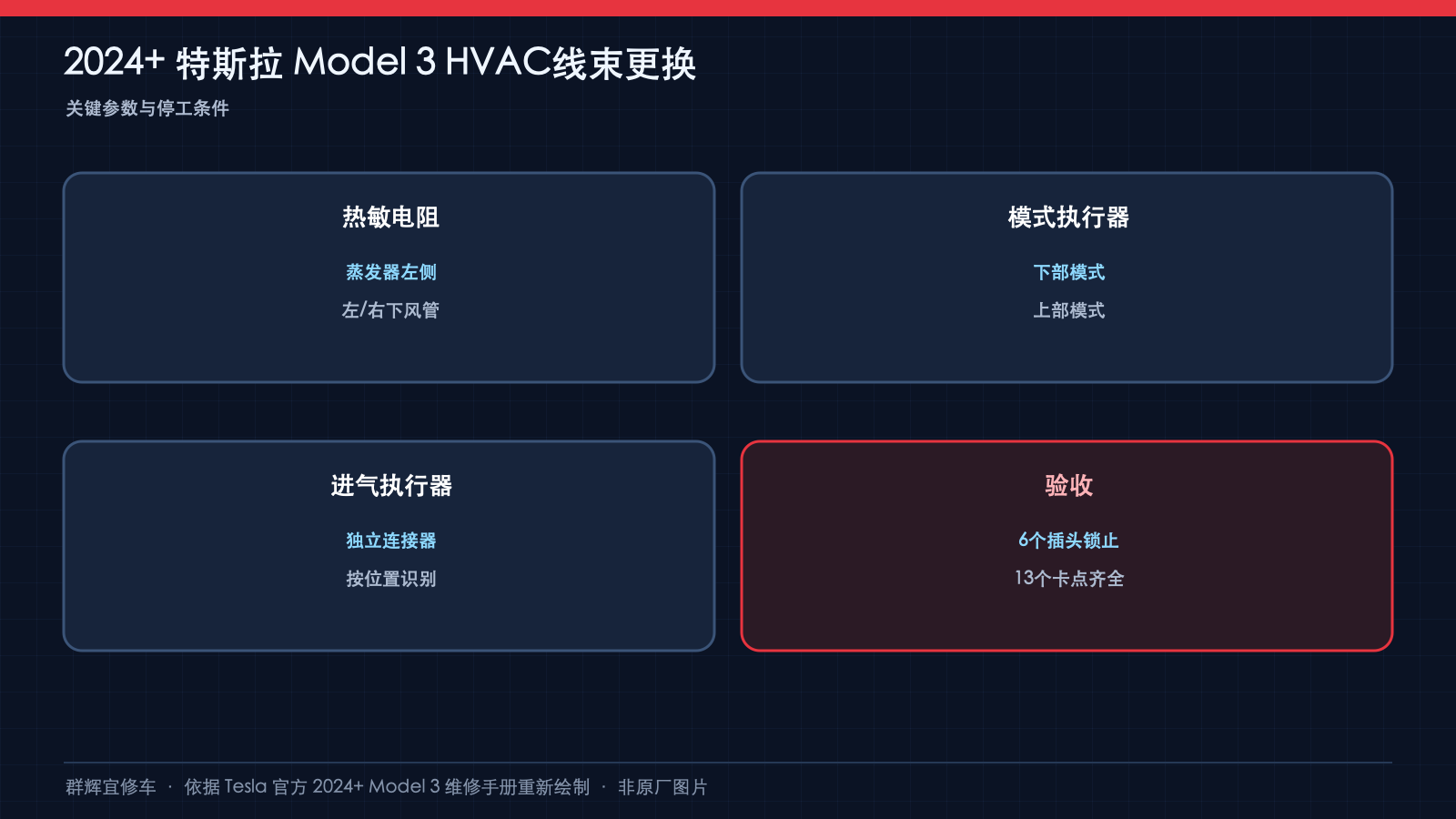

二、六个连接器的位置

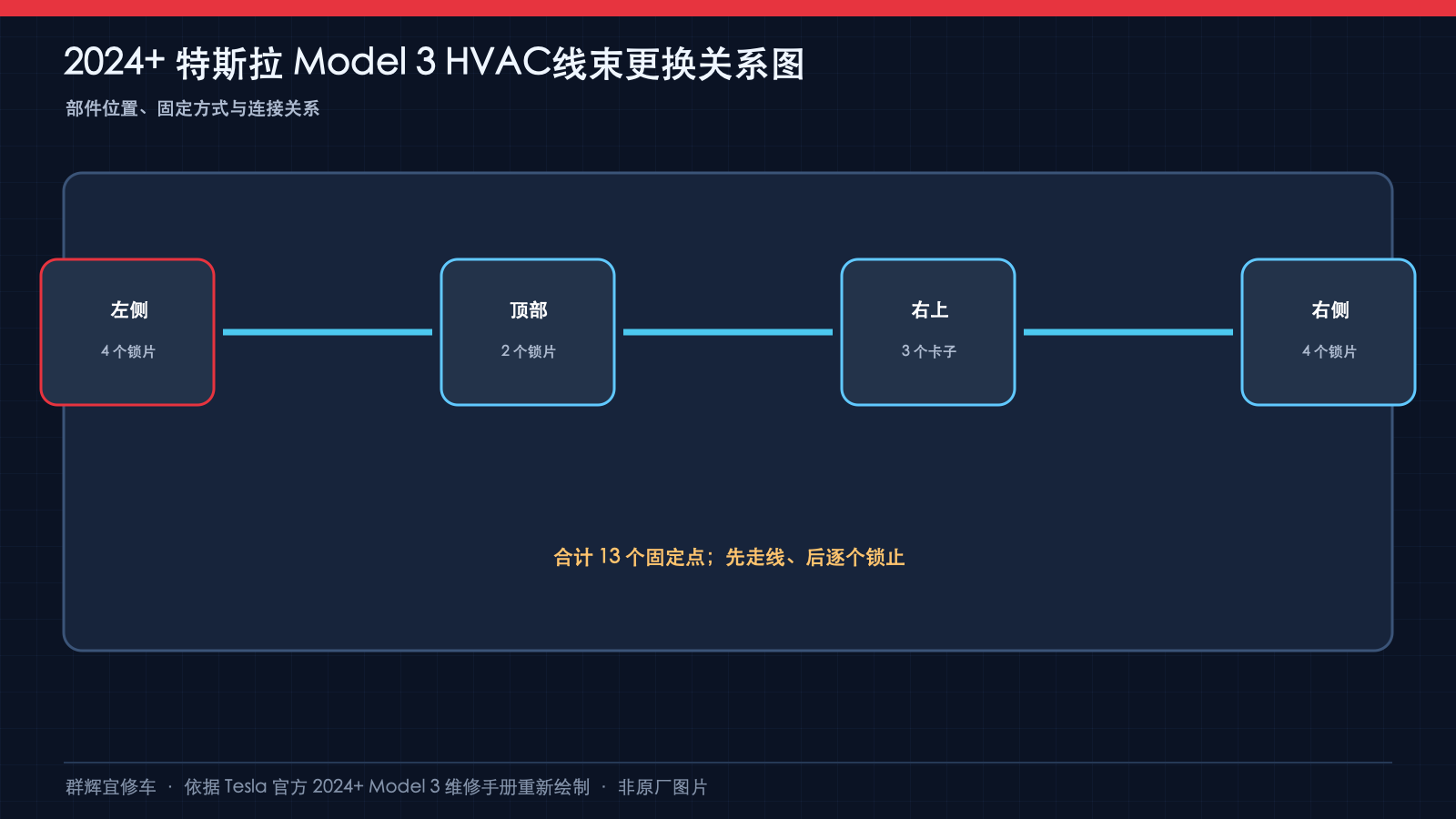

三、十三个线束固定点

四、拆卸顺序

• 按原厂程序拆下 HVAC 总成。

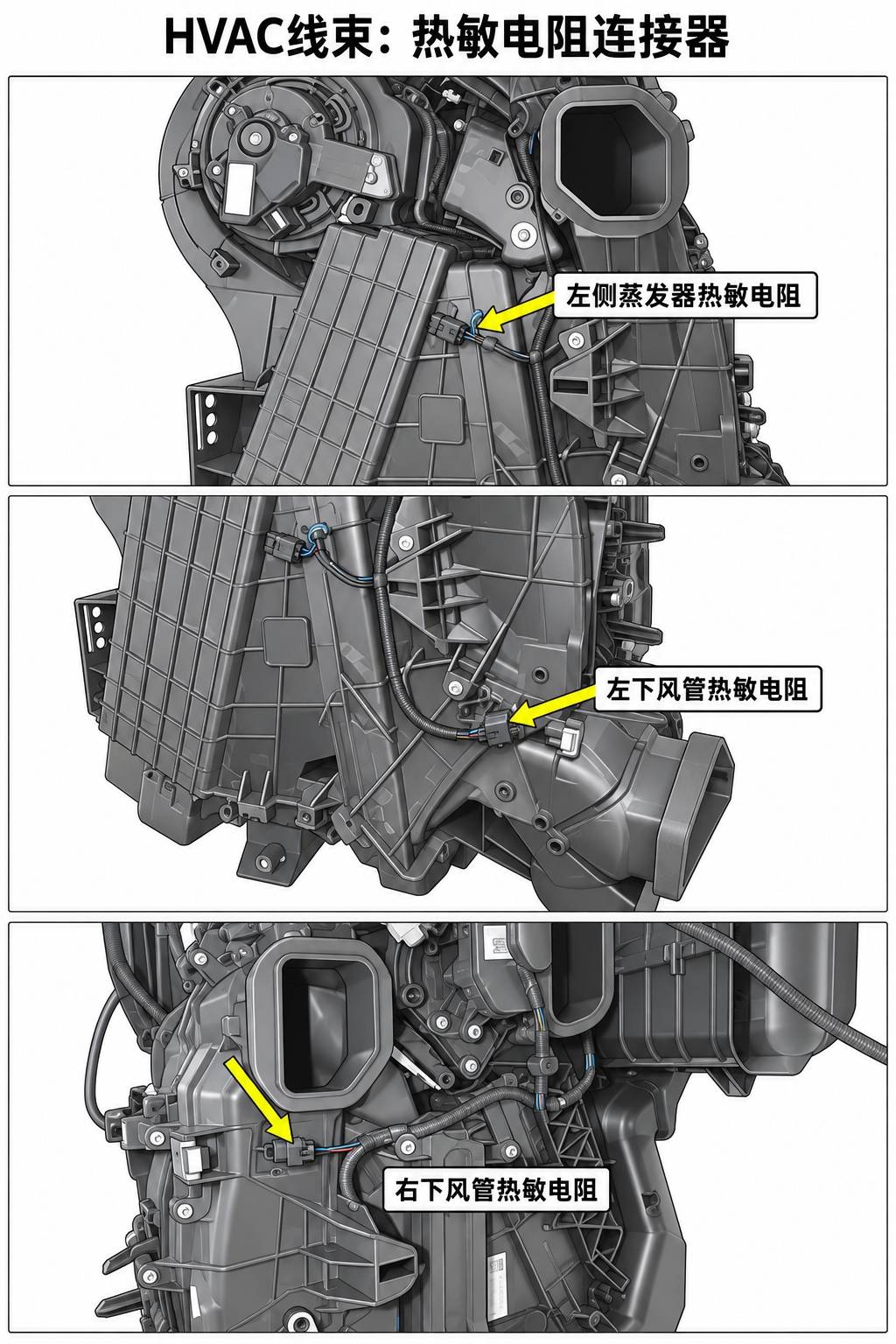

• 依次断开左侧蒸发器、左下风管、右下风管热敏电阻连接器。

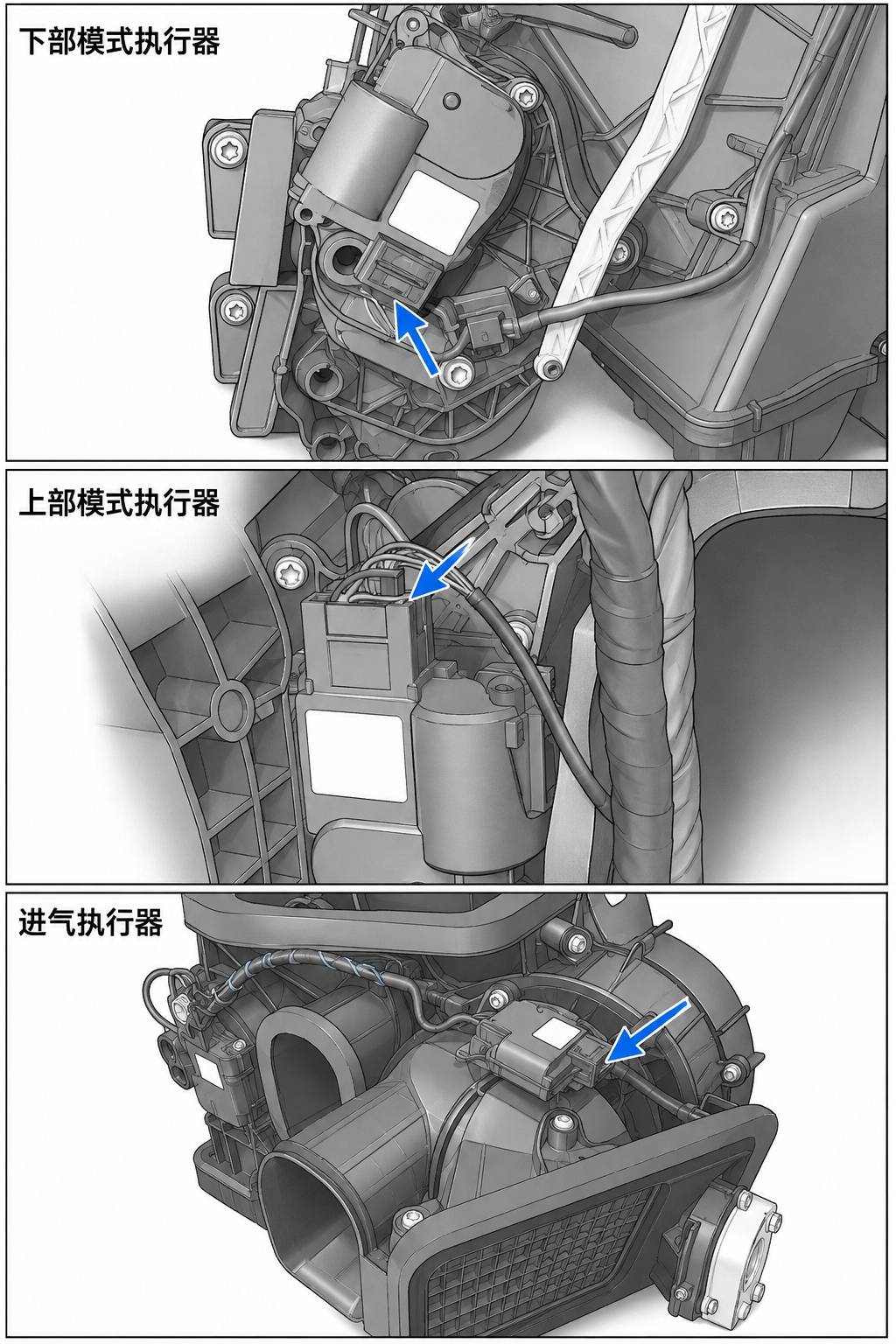

• 依次断开下部模式、上部模式和进气执行器连接器。

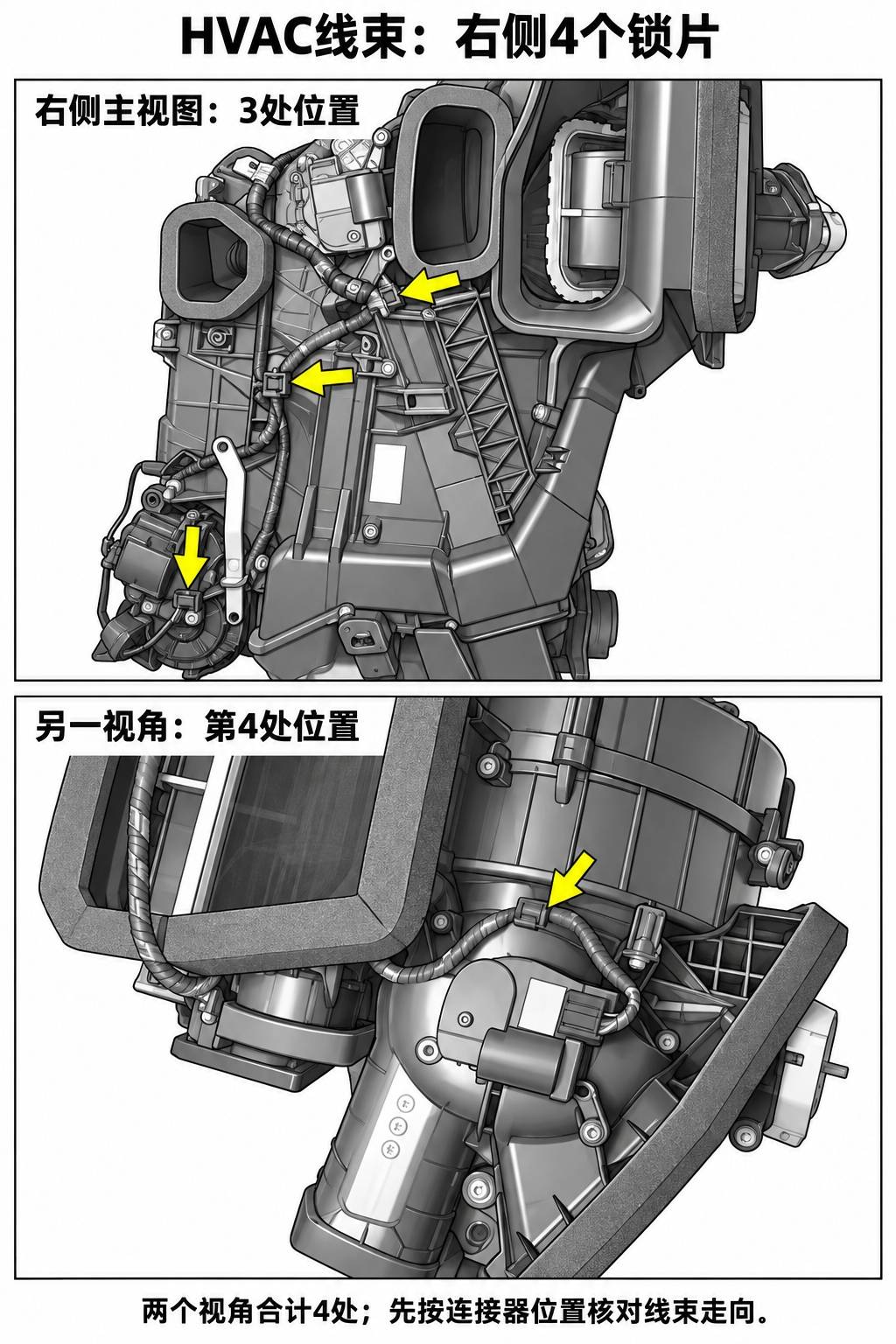

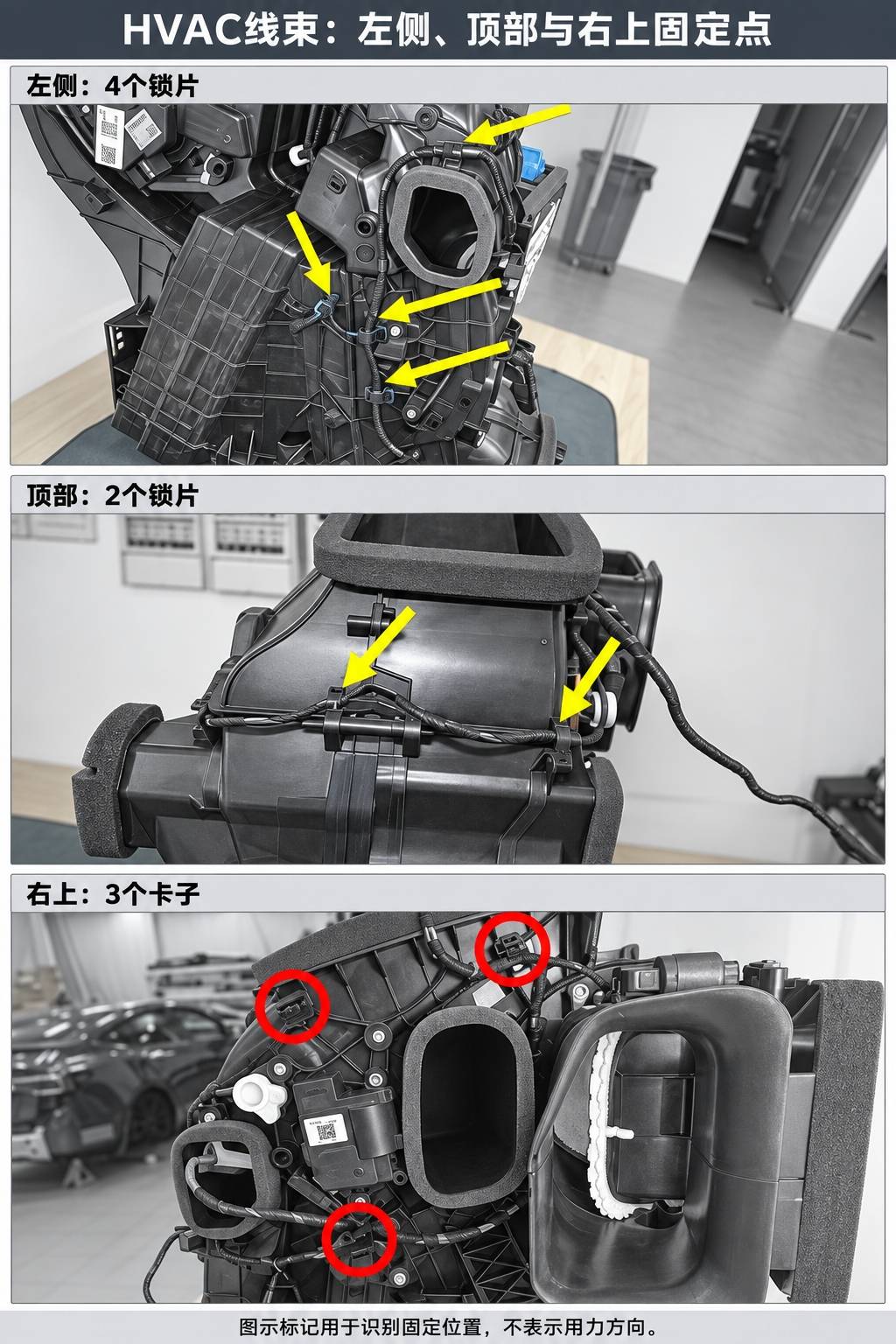

• 依次释放左侧4个锁片、顶部2个锁片、右上3个卡子、右侧4个锁片，然后取下线束。

五、安装顺序与复核

• 将线束放在 HVAC 总成上，以各连接器的位置核对线束布置是否正确。
• 按原厂安装顺序恢复固定点：右侧4个锁片 → 右上3个卡子 → 顶部2个锁片 → 左侧4个锁片。
• 先连接下部模式、上部模式、进气执行器，再连接左侧蒸发器、左下风管、右下风管热敏电阻。
• 按关联程序安装 HVAC 总成，并完成其规定的后续工项；不得用本篇线束数量核对替代总成施工验收。
• 补充检查建议：逐一核对6处电气连接和13处固定点，确认无遗漏、夹压、异常拉力或跨越密封面，不只检查线束是否能够接上。

安全提示：本作业涉及 HVAC 总成拆装及制冷剂处理，须由具备相应培训、权限、设备和防护条件的人员按原厂程序执行。断电、制冷剂回收/加注及总成后续诊断以关联程序为准，不擅自省略，也不自行增加未列出的扭矩或针脚定义。

资料来源与适用说明

全文及13张原厂静态图片复核日期：2026-09-12。依据 Tesla 官方 HVAC 线束拆卸和更换程序整理。施工前按VIN、地区及车辆配置核对最新版资料。

配图为参考原厂图片的教学重绘，非原厂原图；用于识别部件和固定位置，不作为尺寸、针脚或用力方向的依据。
