2024+ 特斯拉 Model 3 HVAC模块总成更换：制冷剂回收、横梁拆卸与热泵调试

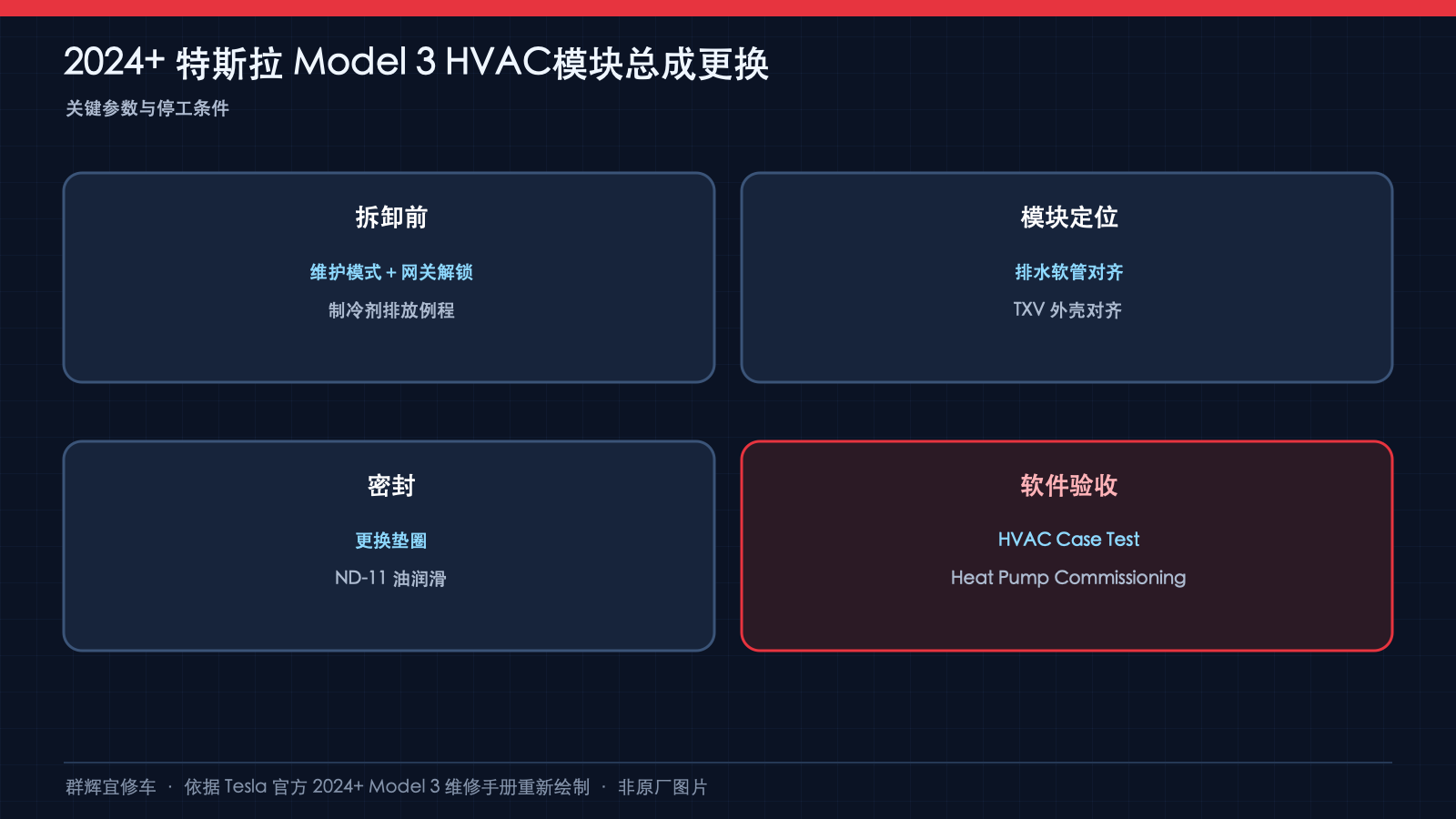

HVAC总成返修应先分清管路、横梁和线束，不能只按一个扭矩值装回。2024+ Model 3的HVAC模块拆换涉及制冷剂回收、仪表板与横梁拆卸、转向柱和约束系统关联作业，以及复装后的执行器测试和热泵调试。本篇按原厂程序梳理工作边界和容易混淆的固定点，不把关联程序缩减为无资质人员可照做的拆车教程。

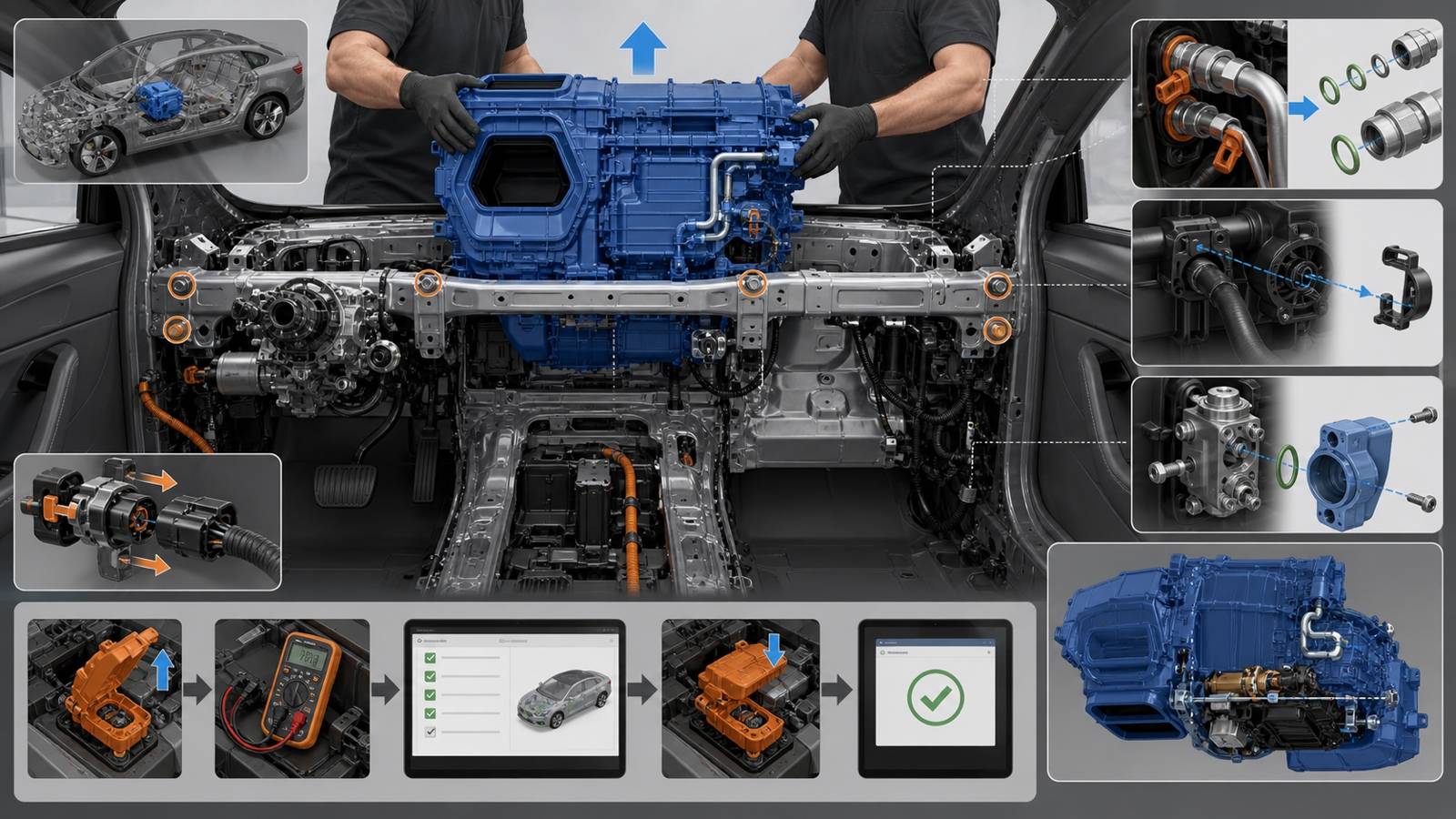

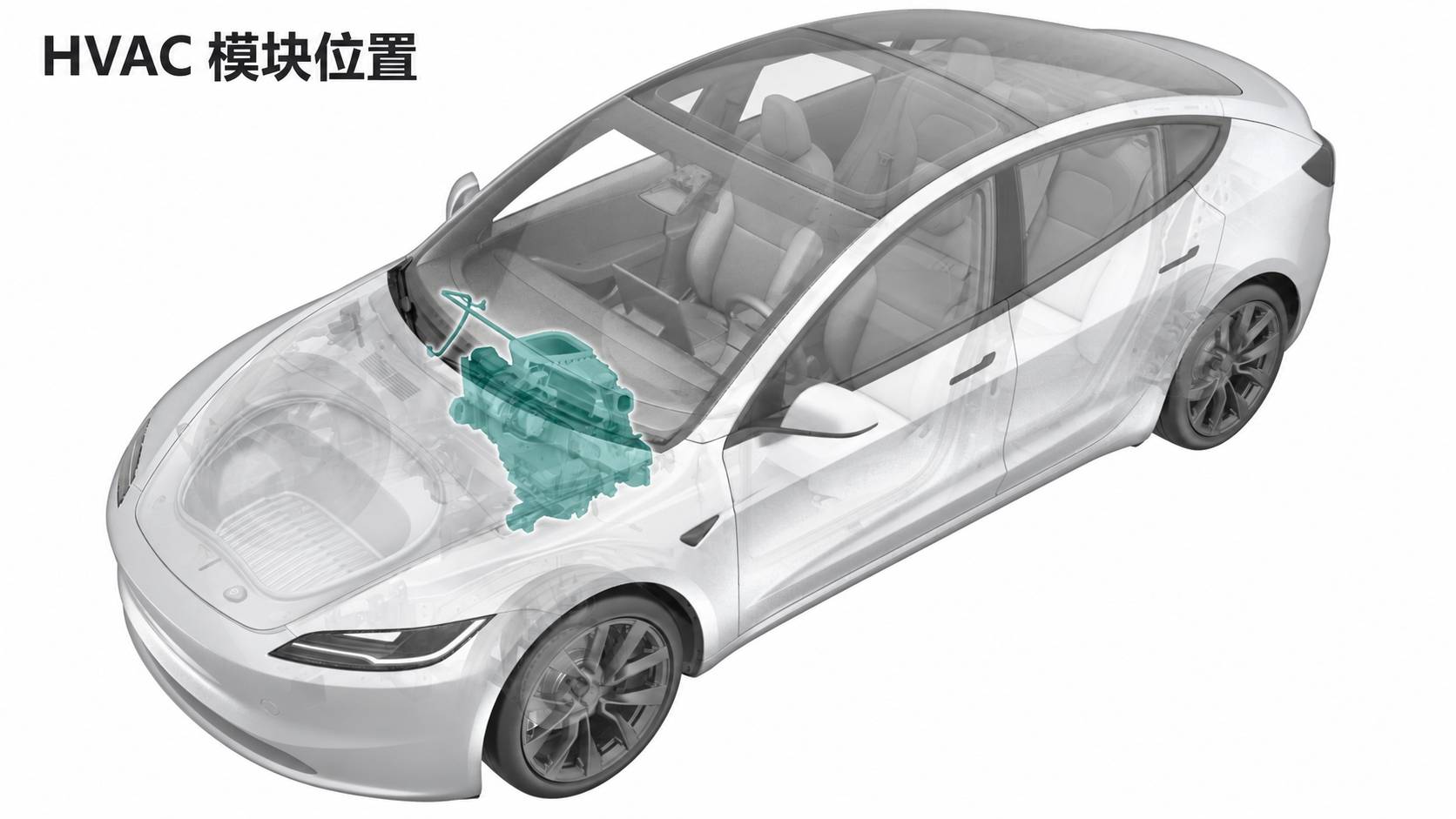

图示只用于识别总成位置及下文固定点，不作为尺寸、插针或工具配合图。施工前核对VIN、年款、配置、左右驾驶及零件版本，实际作业以对应车辆最新原厂程序为准。原页部分左右侧关联链接复用同一标题，不能据此将零件镜像或认为左右结构完全相同。

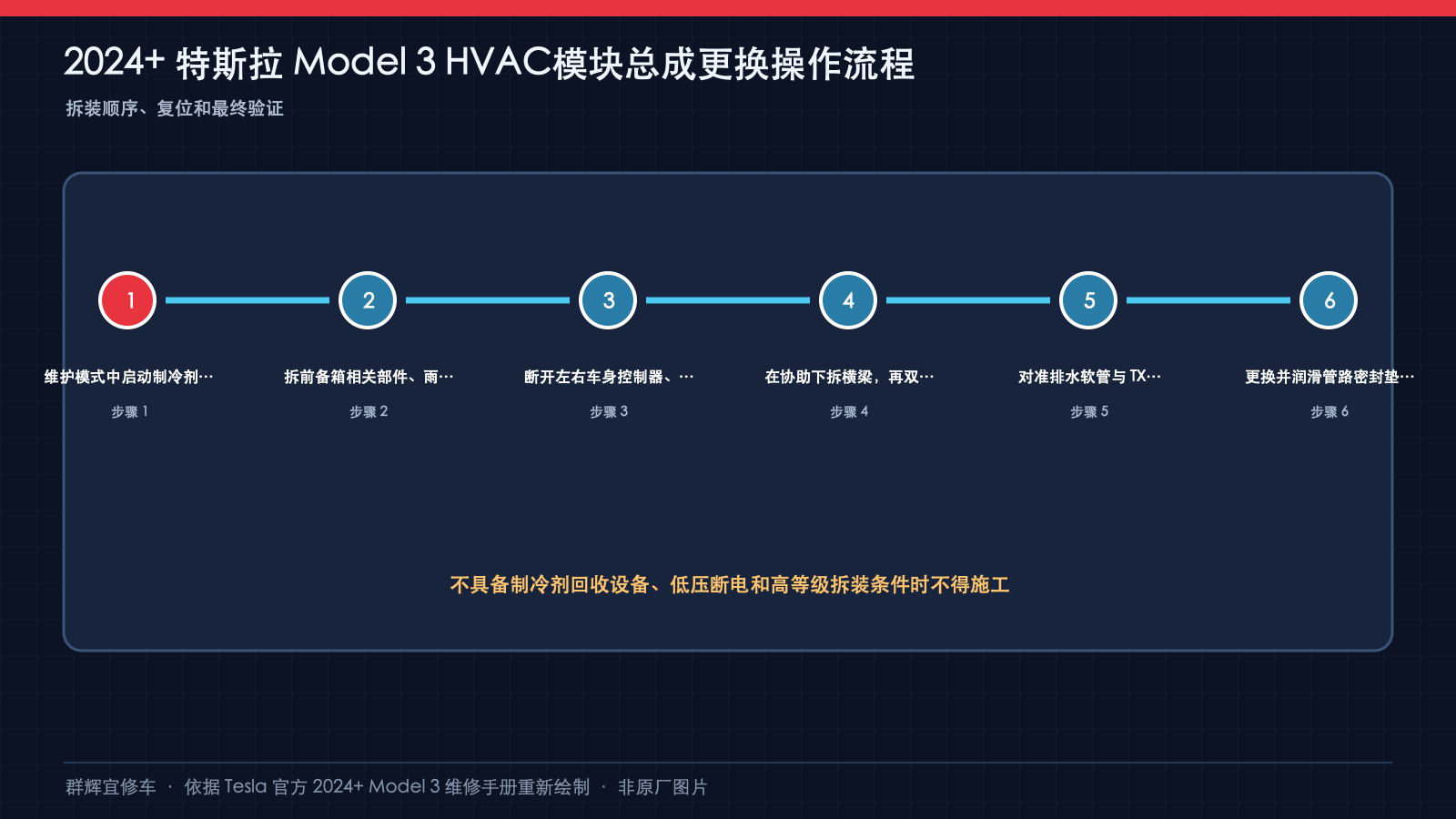

一、先打开手套箱，再进入断电与回收流程

原厂2026年8月26日更新明确增加了断开低压前打开手套箱的要求。先设置空调机、打开手套箱，启用维护模式并解锁网关，在触摸屏进入 Thermal > Refrigerant System > Start Refrigerant Fill/Drain (Refrigerant Only)，等待例行程序完成后再继续。

原页随后拆前备箱后挡板，并先拆下、弃用第一排左侧座椅前后共4个固定螺栓；此时只处理这4个螺栓，不拆其他座椅部件。之后按关联程序断开低压电源，再开展进气槽、检修板、前备箱储物单元等拆卸，按制冷剂回收程序回收制冷剂，方可进入管路拆卸。

这是含制冷剂、转向和气囊关联作业的专业项目。应按各关联程序完成防护、断电和等待等安全条件，不能把低压断开等同于所有系统已安全，也不能直接松开带压管路排放制冷剂。本文不另行编造等待时间、压力限值、充注质量或油量。

二、仪表板与中控台的拆卸范围

回收后拆下HVAC管路的2个固定螺栓，按原页顺序拆雨刮臂、减震塔盖、前围篦板和雨刮模块，再处理左右仪表板端盖、A柱饰板、左前座椅、脚部空间盖板、风管及手套箱。手套箱USB线不需要单独拆除；右侧气波管道热敏电阻连接器需要按原页断开并在复装时恢复。

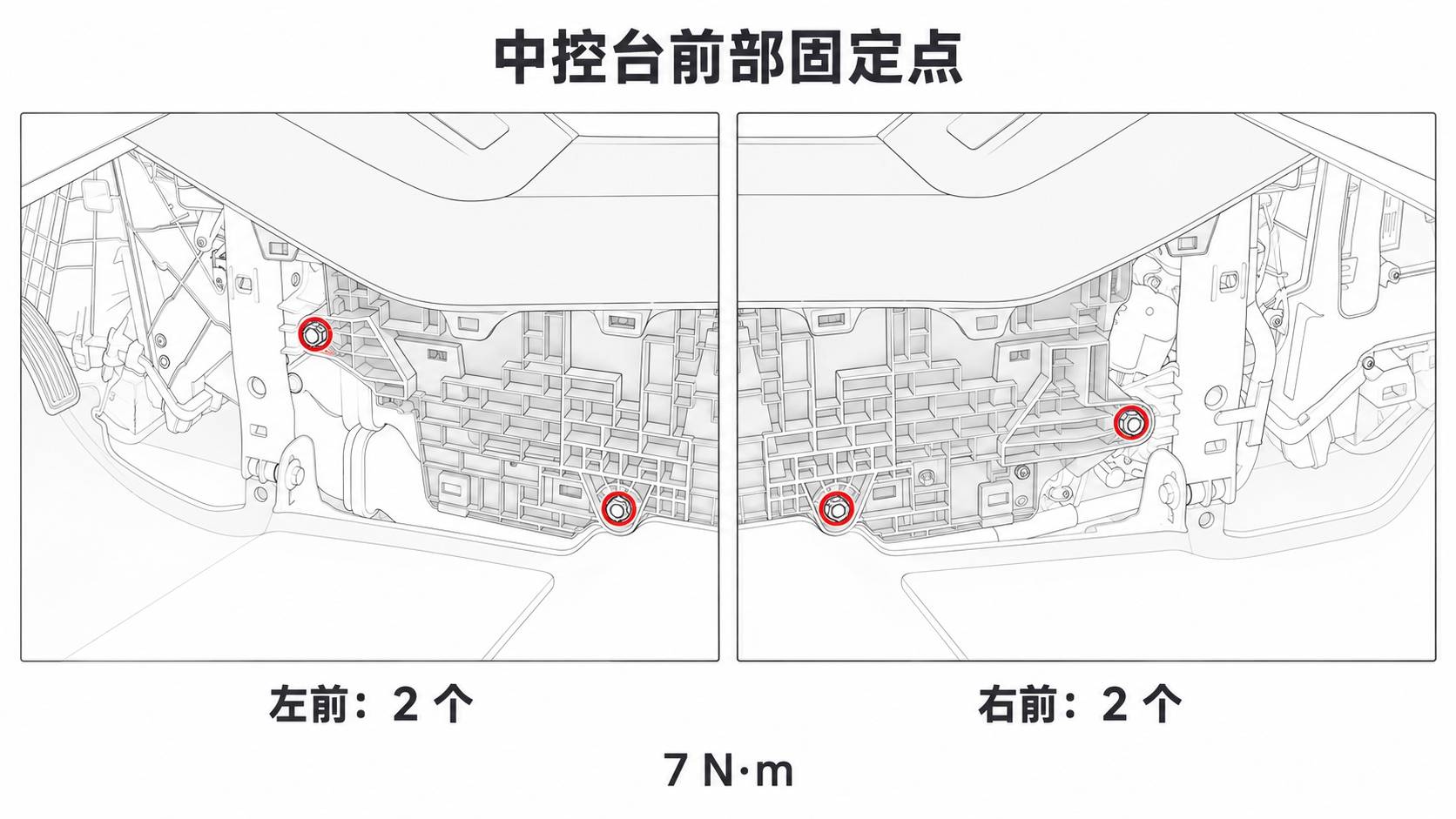

中控台固定点合计6个：左前2个、右前2个，左后与右后各1个。上图只展示前部4个，不代表后部可以省略。释放前部连接器卡子并断开前后电气连接后，才移出中控台。复装时这6个螺栓均为7 N·m，不能误用横梁或座椅扭矩。

下部仪表板、驾驶位气囊、方向盘、转向柱护罩及控制模块、仪表板检修板、触摸屏、扬声器格栅和扬声器、仪表板支架及气波风管，均应完整执行原页链接的拆装程序。驾驶室温度传感器保持在检修板上，不因拆检修板再额外拆传感器。

三、先解除线束约束，再移动横梁

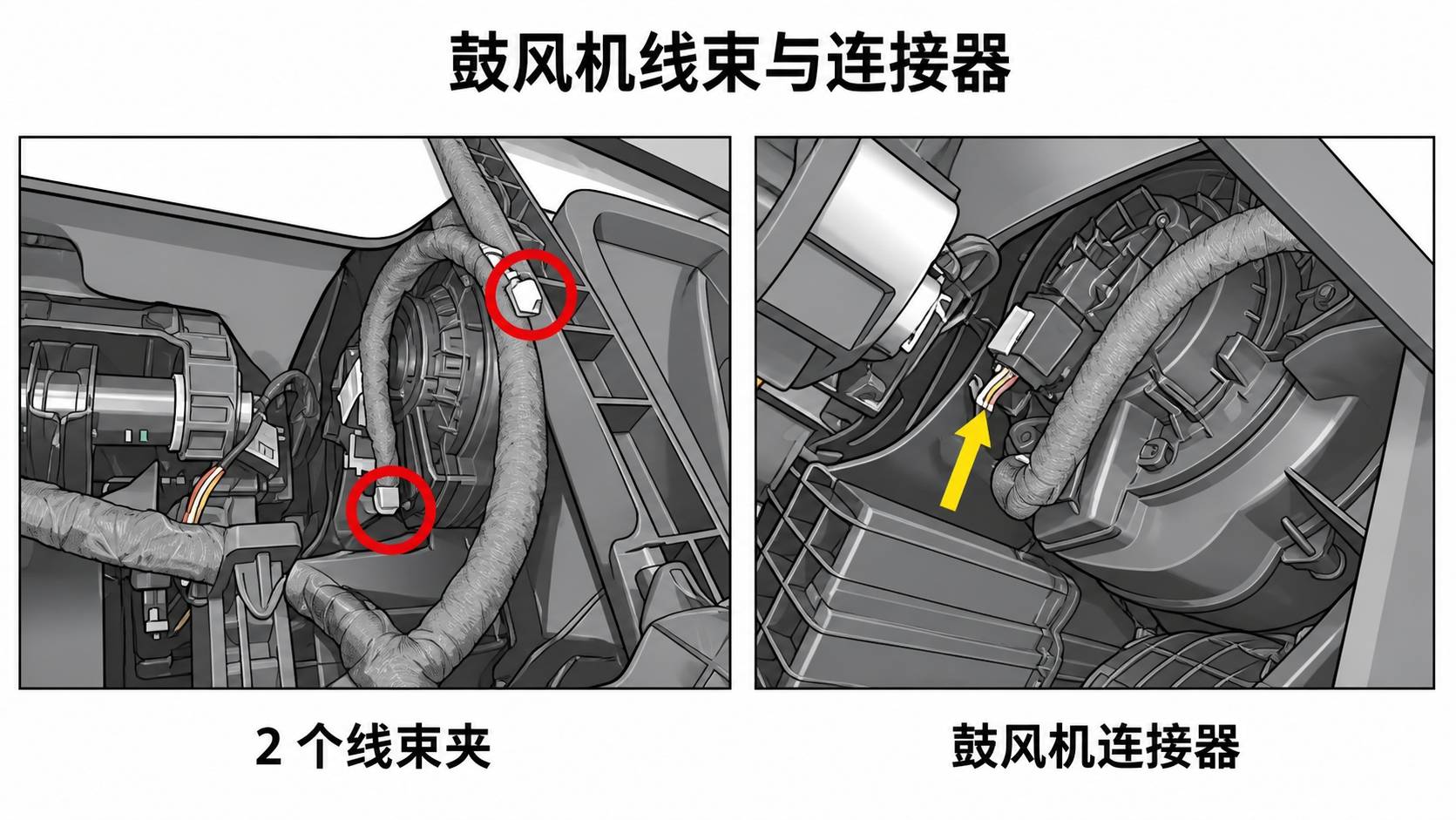

鼓风机区域需要分别处理2个线束夹和鼓风机连接器，解除线束固定不等于电气连接已断开。图中两侧为不同观察角度，标注用于识别位置，不提供插针定义、线色诊断或解锁工具尺寸。

横梁相关线束还包括：左侧A柱顶篷线束2个夹、左车身控制器HVAC连接器与J10仪表板连接器；仪表板线束与车身的4个夹及RCM连接器；右车身控制器J10和J11连接器，以及右侧A柱顶篷线束2个夹。每组按原厂对应照片核对，不能因为都叫J10就把左右控制器混在一起，也不能牵拉线束使连接器承重。

RCM属于约束系统关联对象，禁止用本文示意图推断其端子或测试方式。恢复时逐组核对锁止和走线，确认线束未被横梁、风管或饰板夹住。

四、转向柱固定件与横梁固定件分开识别

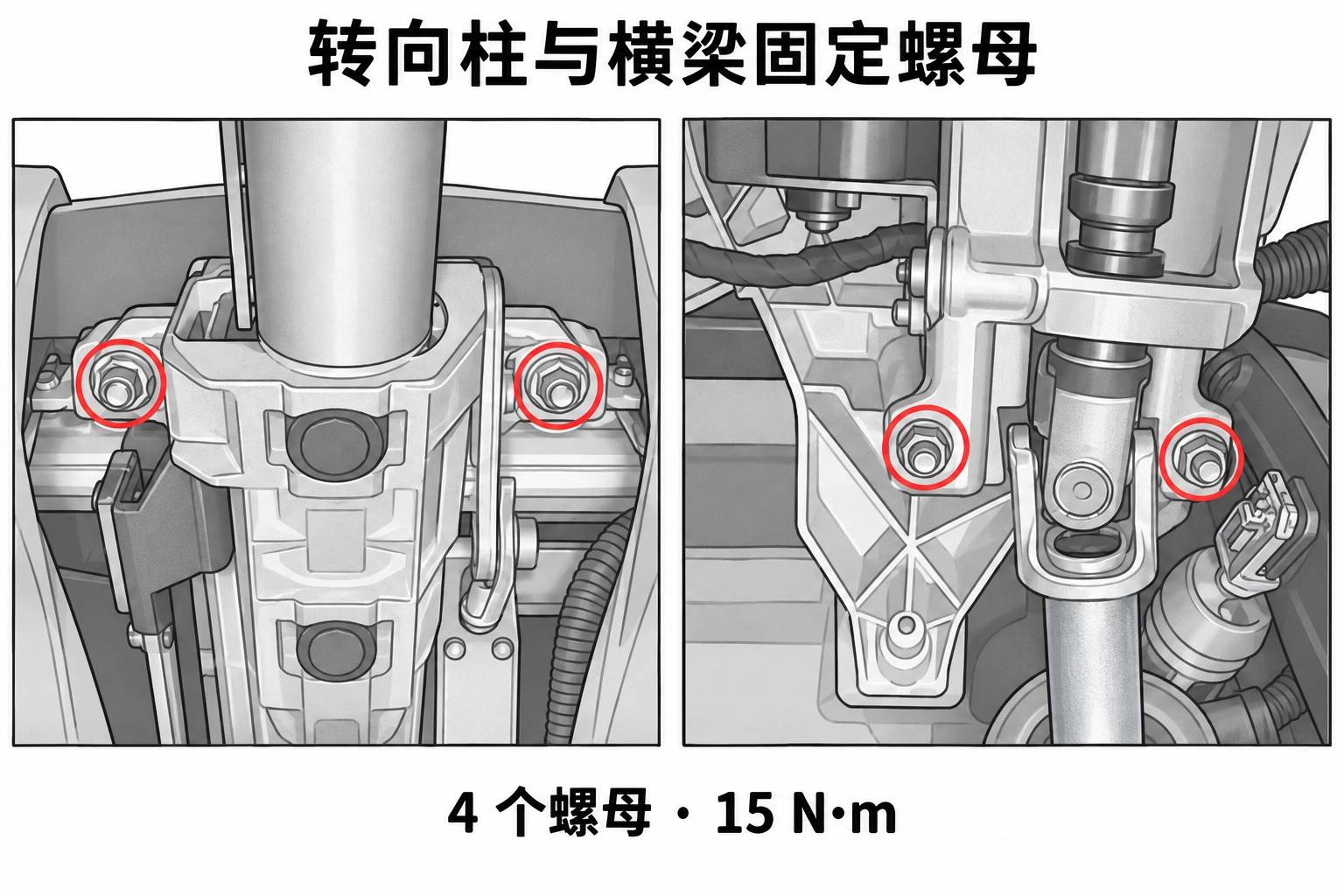

拆卸左前地毯和第二排左侧地板风管后，原页处理转向柱与横梁的4个螺母，再降下转向柱并妥善放置。这4个螺母的复装扭矩为15 N·m。不要将其与转向柱固定到车身的另外2个螺栓混淆，后者为25 N·m。

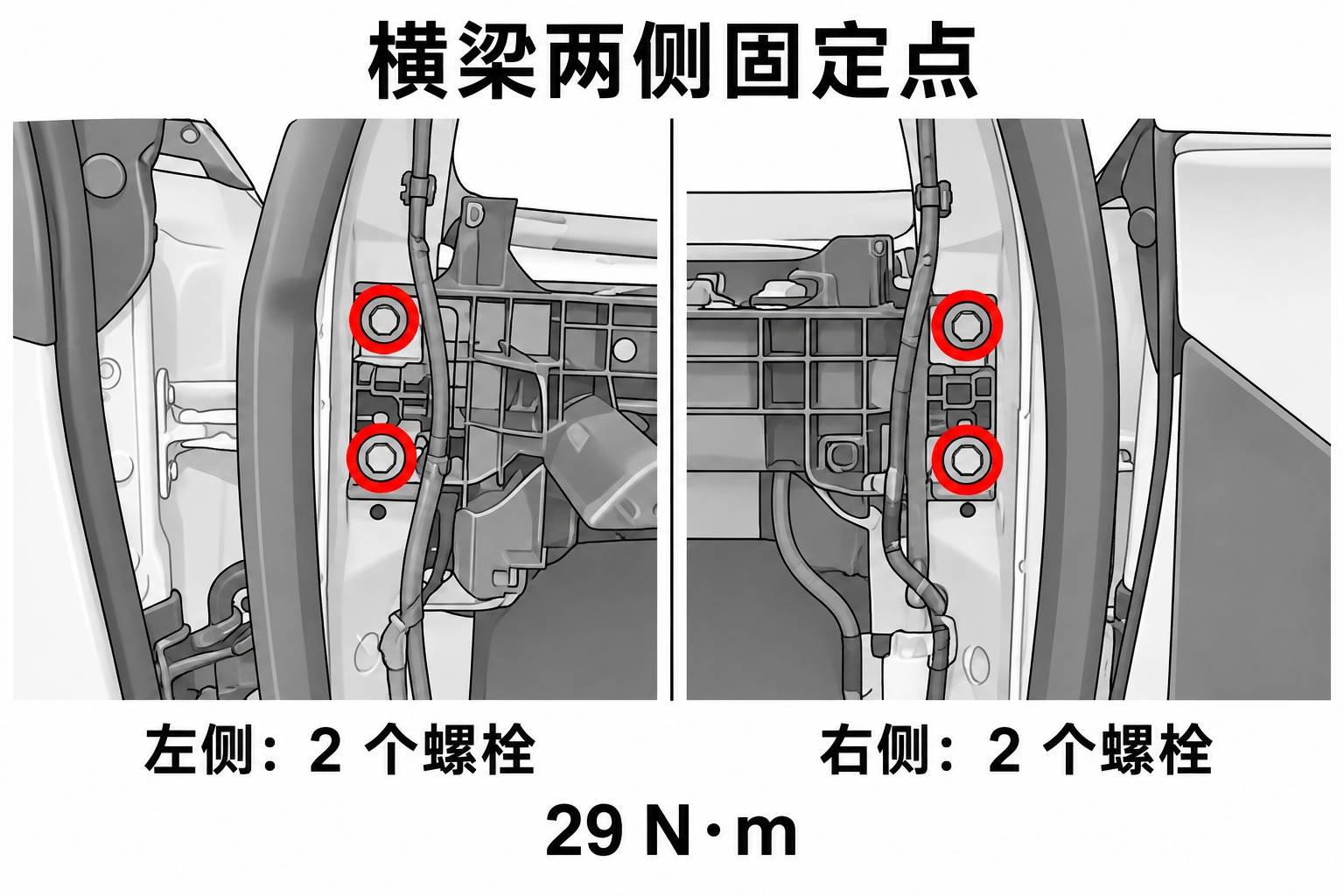

主地毯右侧卡子及横梁左右支架另按相应步骤处理。横梁左右两角各有2个车身固定螺栓，复装均为29 N·m。圈线只是位置标识，不表示拧紧顺序；未标注的孔、卡子和周边紧固件不能套用这个数值。

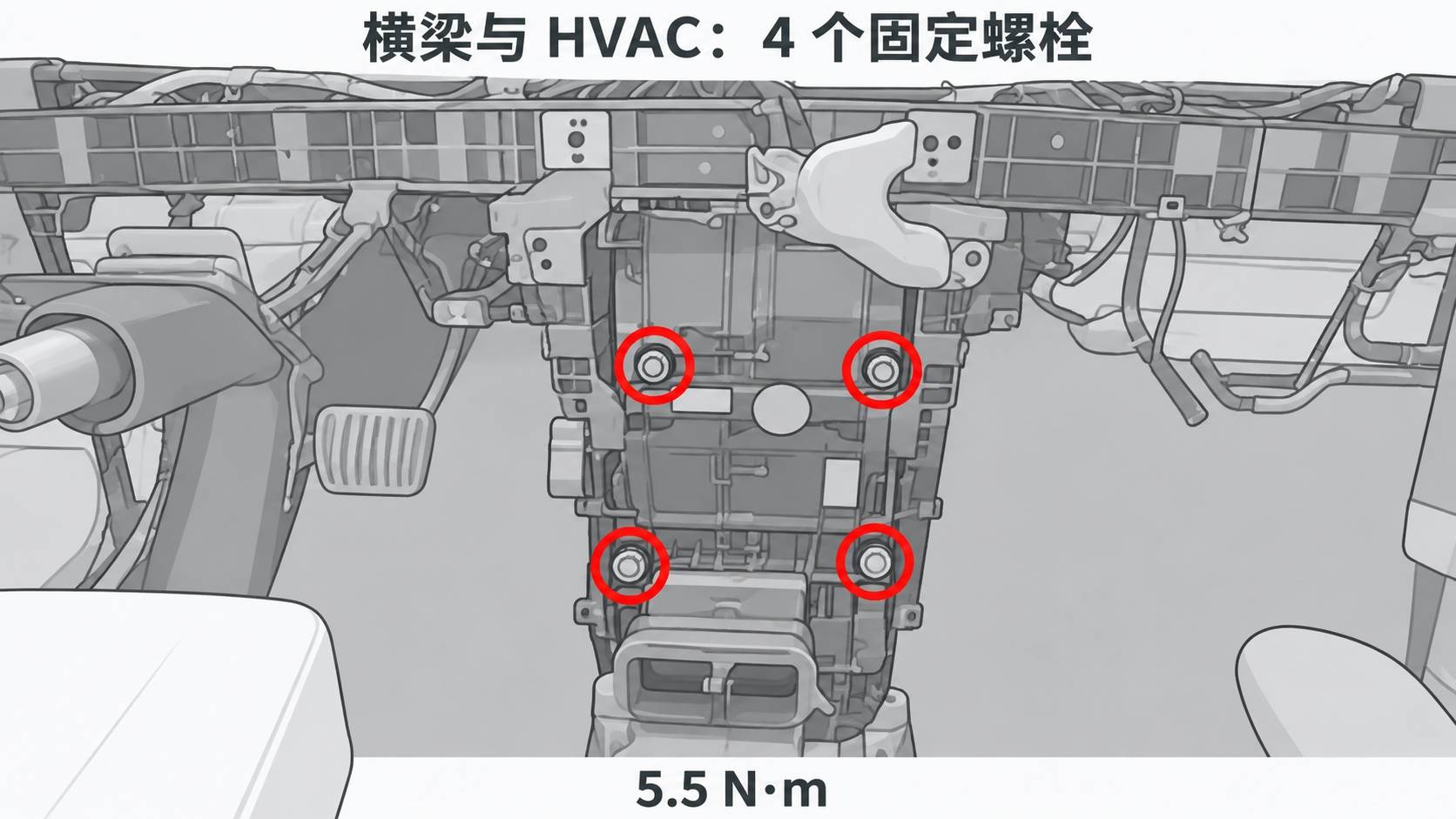

横梁与HVAC之间，原页分别列出单独的1个螺栓和另一组4个螺栓，均为5.5 N·m。上图只展示后一组4个，不能将总数理解为只有4个。横梁连接前围篦板上部的螺栓另为25 N·m，HVAC模块自身连接车身的螺栓为5.5 N·m。

解除原页列出的连接后，在协助下将横梁连同随件线束一起移出，放到支架或桌面。HVAC模块最后一个车身固定点解除时也需要协助支承，之后再移出总成。不能靠线束悬吊横梁或HVAC，也不能在固定点尚未解除时强拉。原厂总成照片分辨率有限，本篇不补画无法证实的隐藏插头和内部结构。

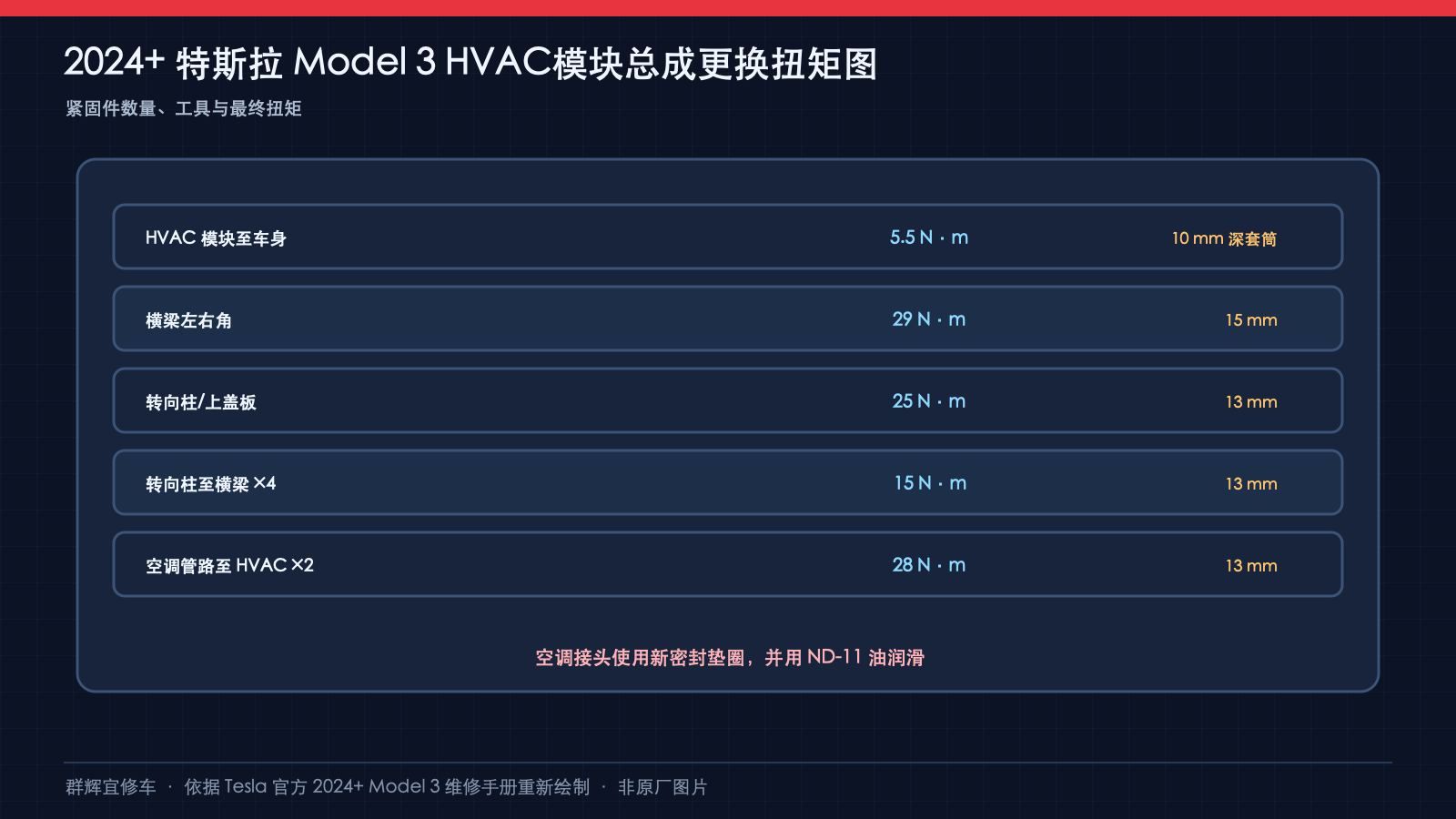

五、复装先对齐总成，再逐组恢复固定与线束

在协助下放置HVAC，原页要求对齐排放软管与热膨胀阀（TXV）外壳。应结合原厂照片和实车确认对位；该说明不能理解为把软管插入制冷剂接口，本篇不另画未经证实的接口连接方式。HVAC车身固定螺栓按5.5 N·m安装。

随后在协助下安装带线束的横梁，保护内饰，按原页恢复两侧角部、转向柱车身固定点、前围上部固定点及HVAC的1+4个固定螺栓，再恢复横梁支架和各组线束。重新放置转向柱并安装4个15 N·m螺母。各组数值已在对应图片附近说明，切勿统一用一个扭矩。

地板风管、地毯、仪表板支架、扬声器、屏幕、检修板、转向柱部件、方向盘和气囊，逐项按关联程序恢复。中控台前后连接器及6个7 N·m螺栓分别复核；右侧气波管道热敏电阻连接器不要漏接。左前座椅此时放回，但原页明确暂不安装4个新的座椅固定螺栓，这些螺栓在最终步骤安装。

六、管路使用新密封垫圈，两个螺栓为28 N·m

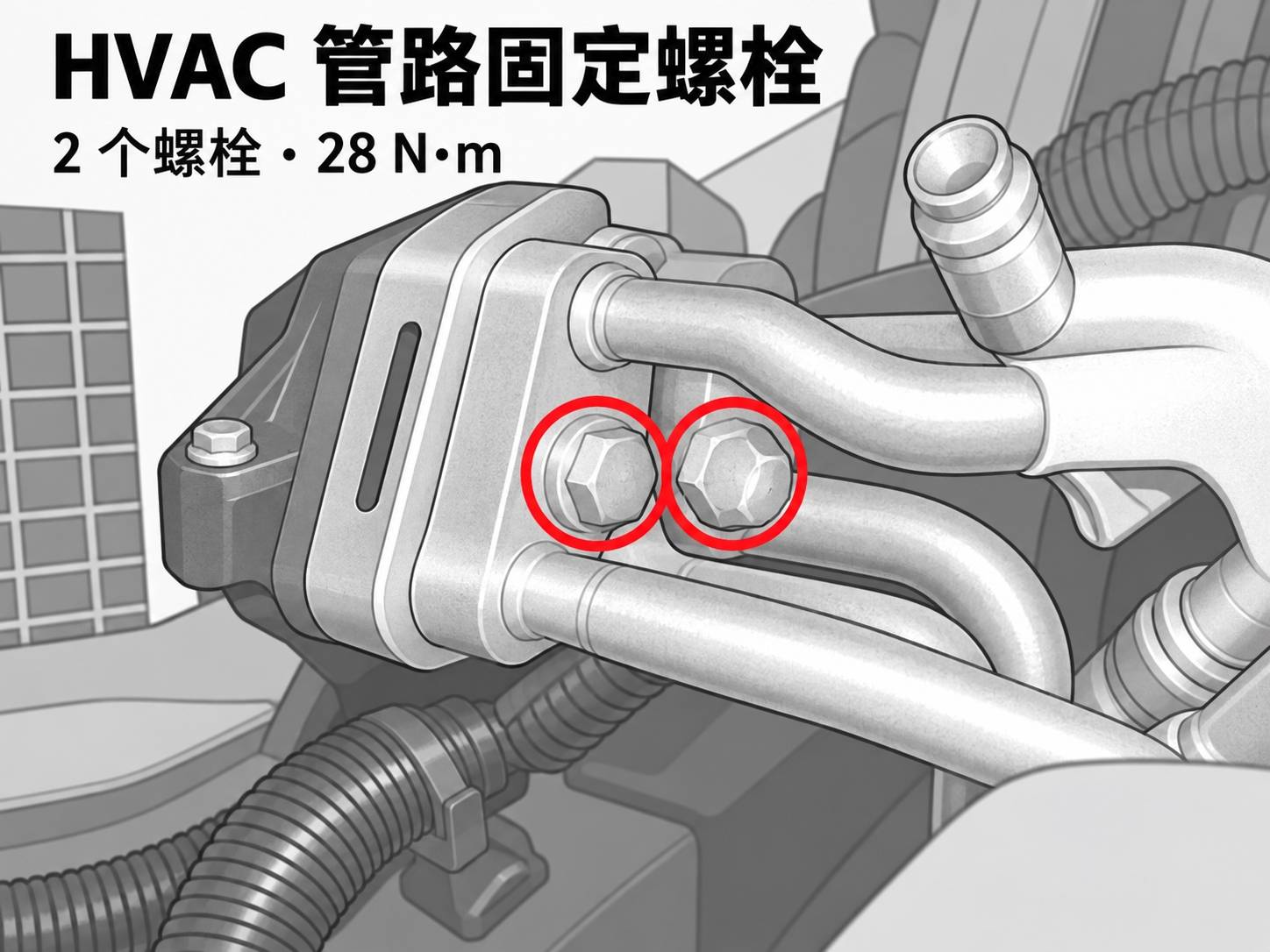

更换超级歧管至HVAC管路与HVAC总成之间的密封垫圈，用ND-11油润滑。不要按照片圈线数量猜测垫圈规格和数量，应核对实际接口与零件资料。恢复2个管路固定螺栓，当前该程序规定28 N·m；不能套用其他空调管路的22 N·m或其他通用值。原页该处推荐13毫米套筒及相应加长件、扭矩工具。

恢复雨刮模块、前围篦板、减震塔盖和雨刮臂后，执行关联的真空泄漏测试和油加注程序，再重新加注空调制冷剂。密封垫圈润滑与系统油加注是不同事项，本文不给出无来源的统一用量，也不以启动压缩机代替真空和泄漏检测。

七、机械装复后还需两项例行程序

按原页恢复低压电源，连接装有Toolbox的笔记本电脑。在Action选项卡搜索“Actuator”，选择HVAC Case Test，点击Run并等待程序完成。然后在触摸屏进入 Thermal > Refrigerant System > Run Heat Pump Commissioning，选择Run启动热泵调试。两项程序对象不同，不可用其中一项代替另一项。

按诊断程序确认结果并处理异常，再断开电脑、退出维护模式，恢复新鲜空气进气槽、前备箱储物单元、检修板、驾驶室进气槽及前备箱后挡板。最后才按左前座椅关联程序安装4个新固定螺栓；本文不编造座椅扭矩。

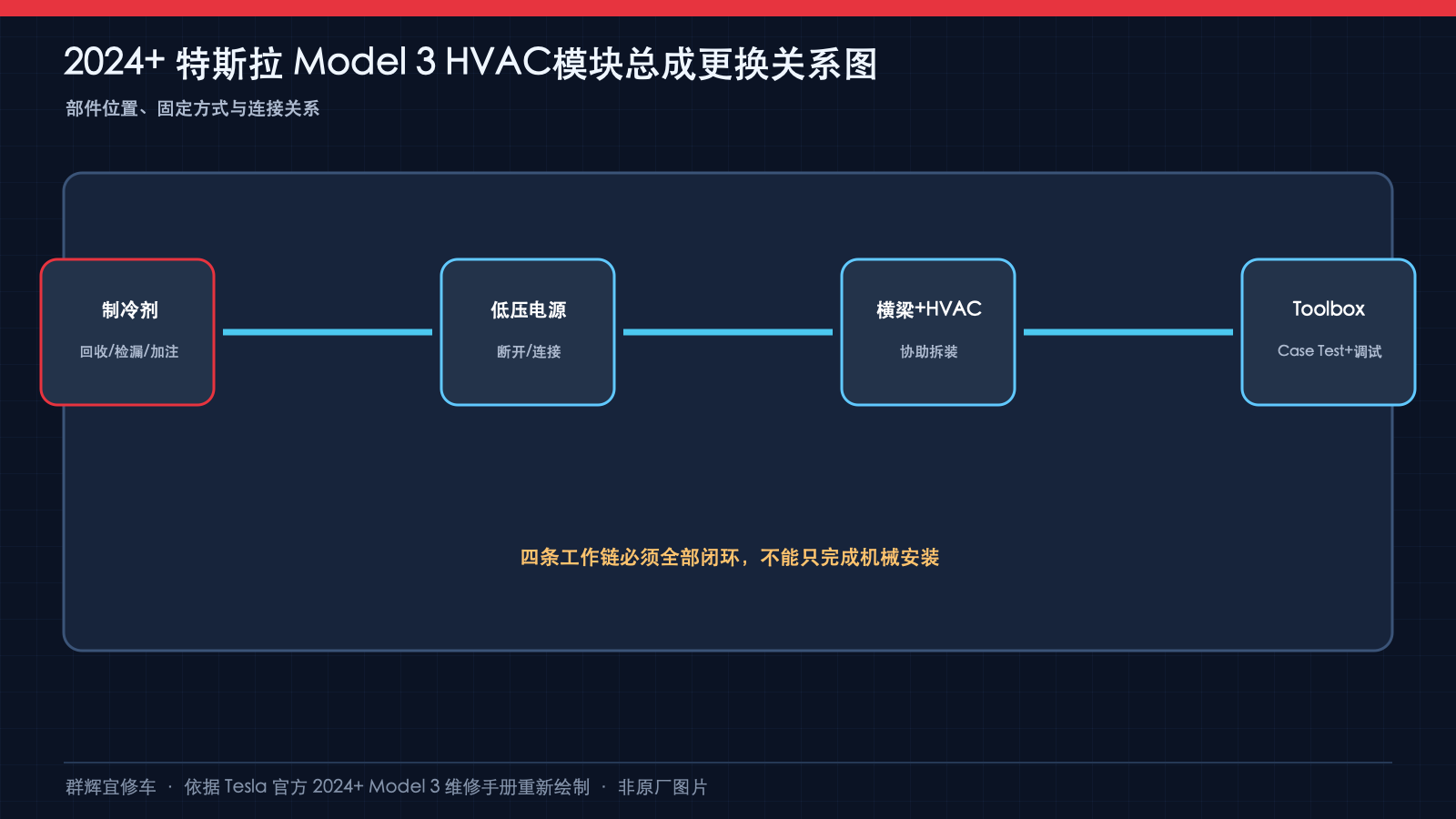

完工记录应分别包含制冷剂回收与充注、密封件更换、各组紧固点、线束锁止、座椅固定和两项例行程序结果。资料中的校正代码1810010012及FRT 2.70不是额外叠加所有关联工时的依据；原页要求在未自动加入工单时，将18200102制冷剂程序作为同一工项的单独校正程序添加。

资料来源与使用边界

Tesla：2024+ Model 3 HVAC模块总成（拆卸和更换）。本文配图依原厂可见结构重绘，非原厂原图；背景和小部件作简化处理，不用于尺寸、针脚、工具或隐藏连接判定。本文用于专业技术交流与培训，不替代当前适用原厂程序、人员资质和实车检查；涉及制冷剂、气囊、转向及电源系统，应由具备相应资质的人员使用合规设备作业。
