奔驰M270点火线圈与曲轴位置传感器拆装：上部线圈、底部进入与信号复查

M270失火、无法启动或转速信号异常时，应先结合故障码和实际值区分点火线圈、火花塞、曲轴位置传感器及线路问题，不能仅凭一个故障码更换部件。

点火线圈从发动机上部进入，曲轴位置传感器需要从车辆底部接近，作业中应保护插头锁扣和密封面。

一、读取故障并确认诊断方向

记录发动机故障、失火计数和起动时转速信号，检查供电、搭铁及线束外观。关闭点火开关，等待控制单元休眠后开始拆卸。

二、拆装点火线圈并检查火花塞区域

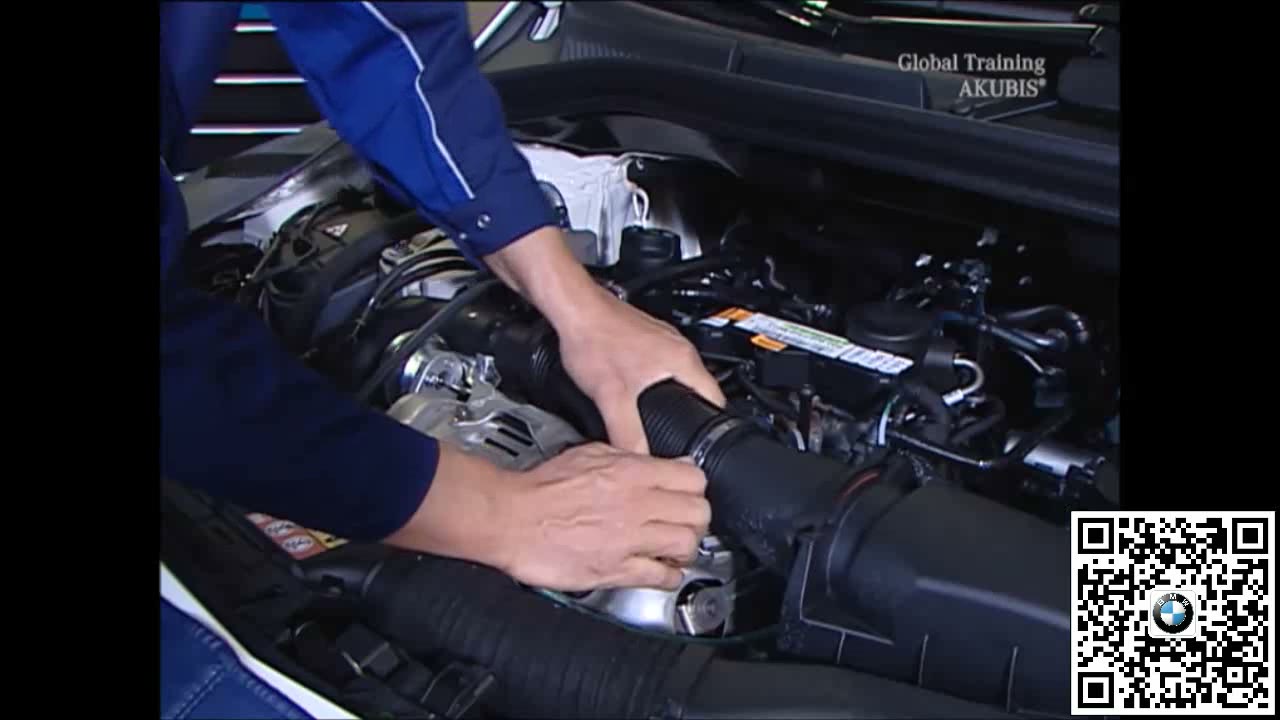

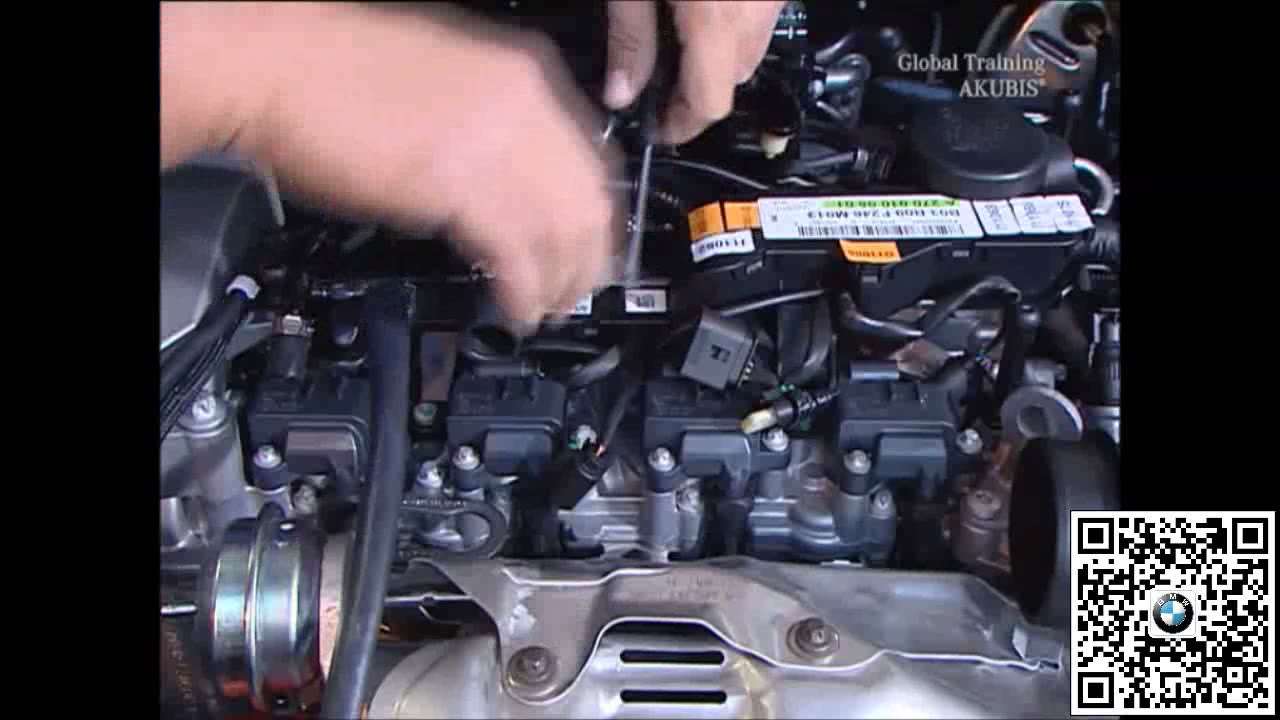

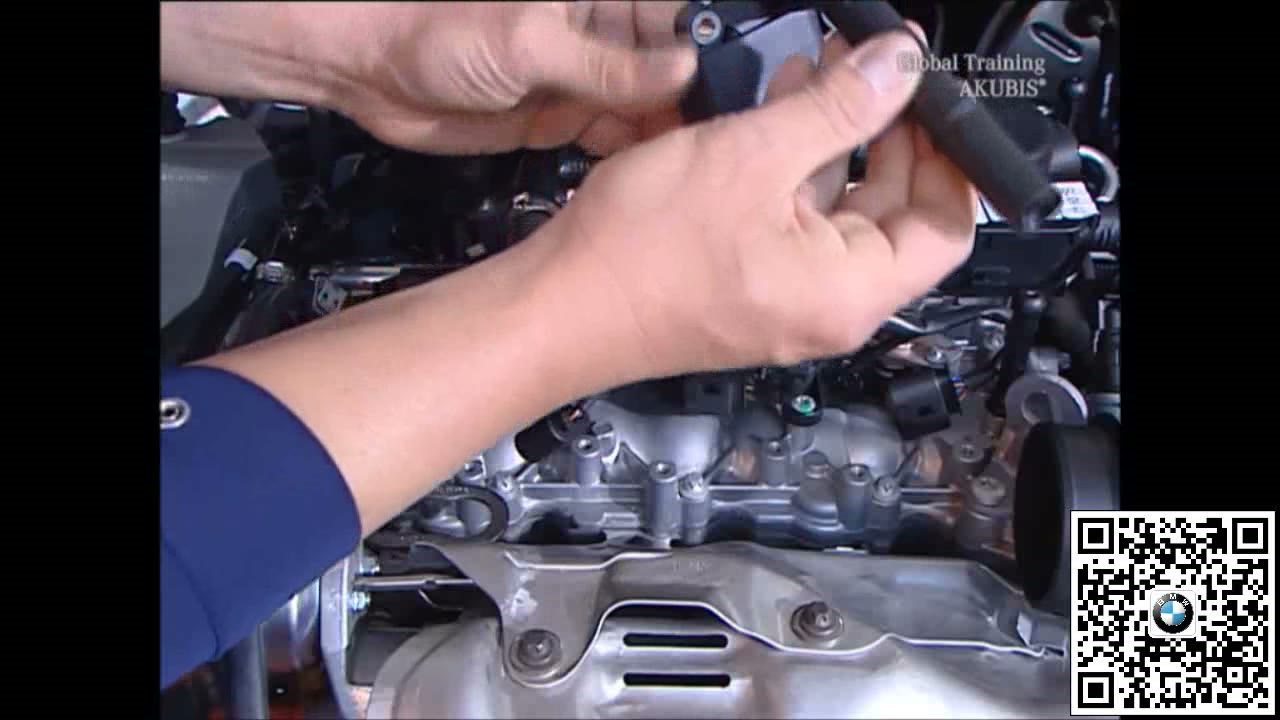

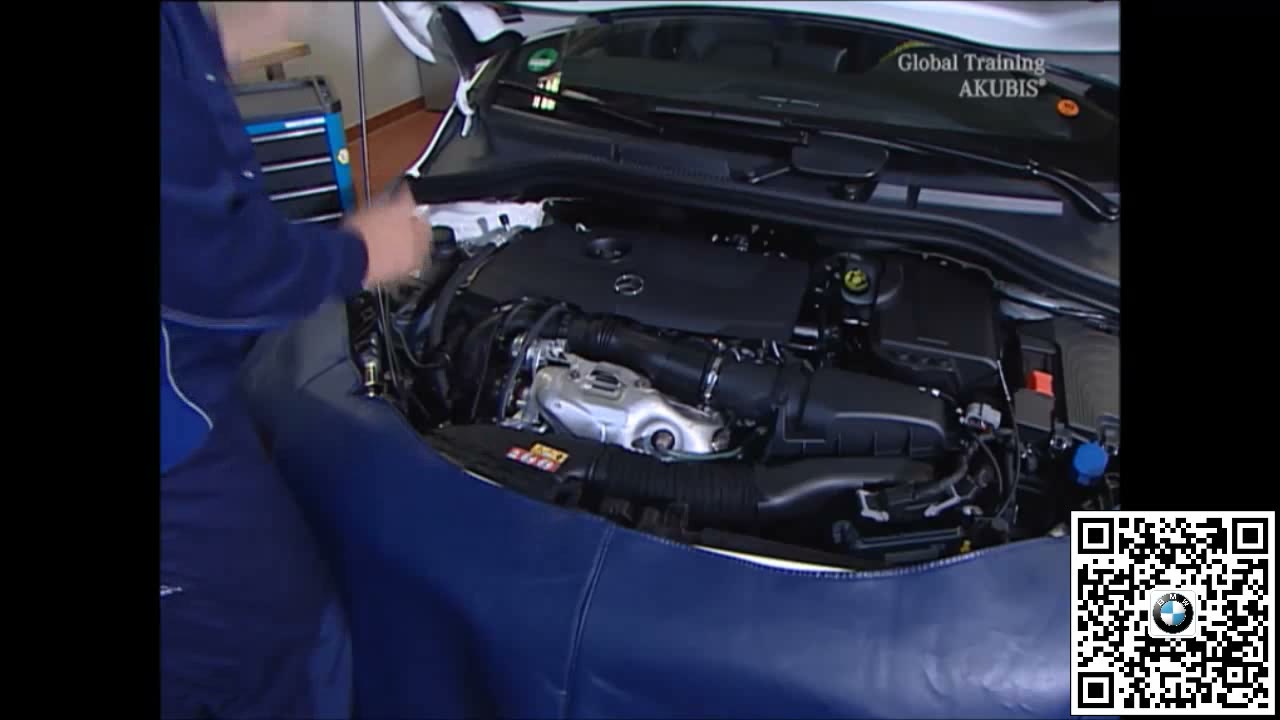

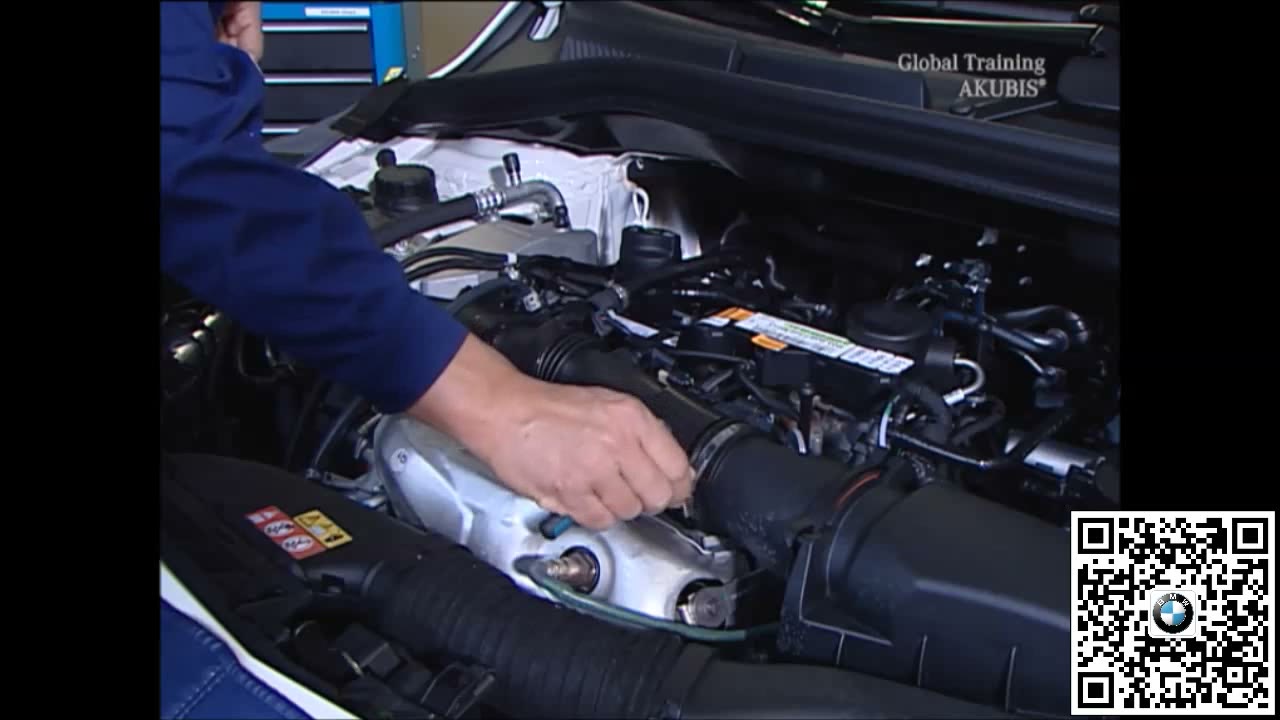

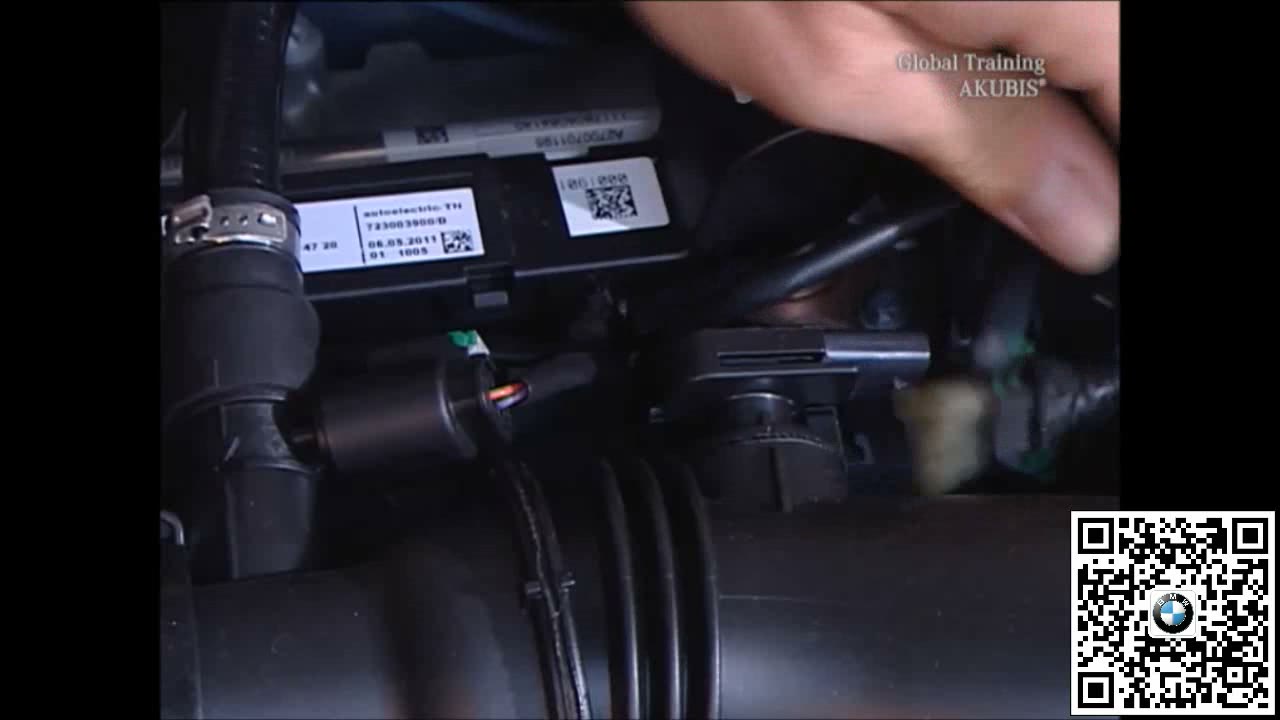

拆下发动机覆盖和必要进气部件，解锁线圈插头并拆除固定。垂直拔出线圈，检查胶套、火花塞井和端子是否有油液、水分或烧蚀。

三、从车辆底部更换曲轴位置传感器

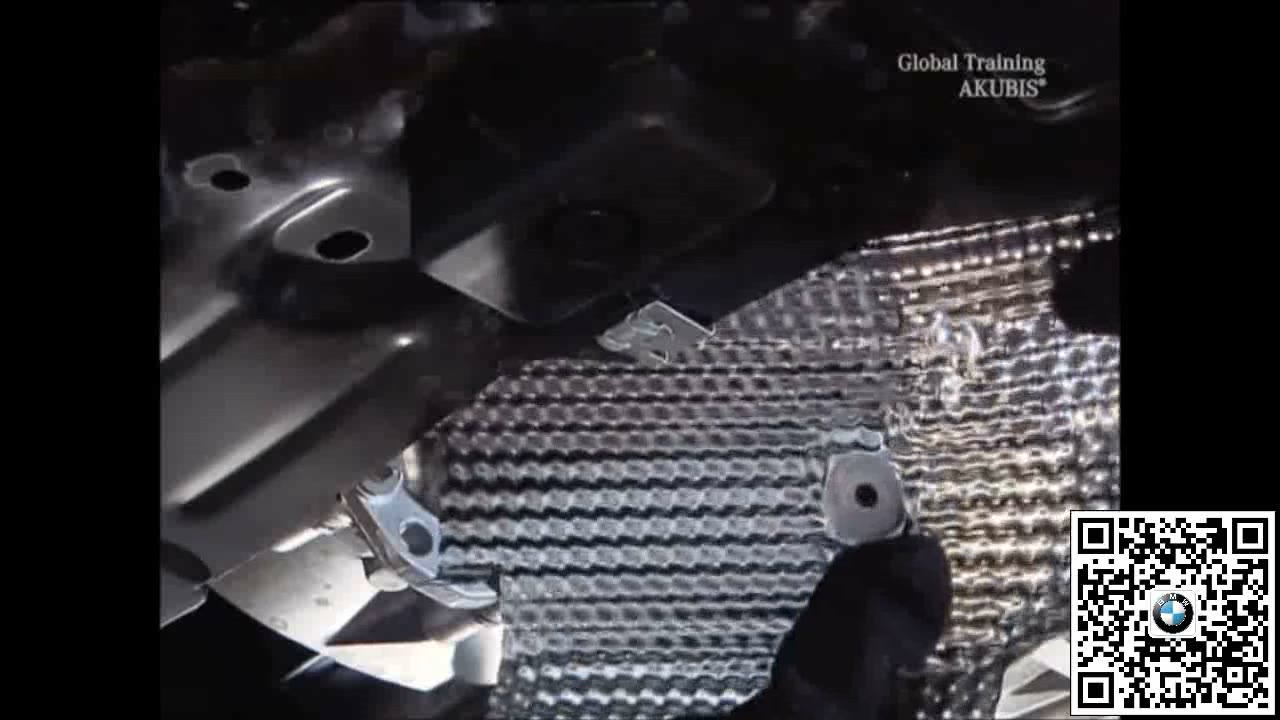

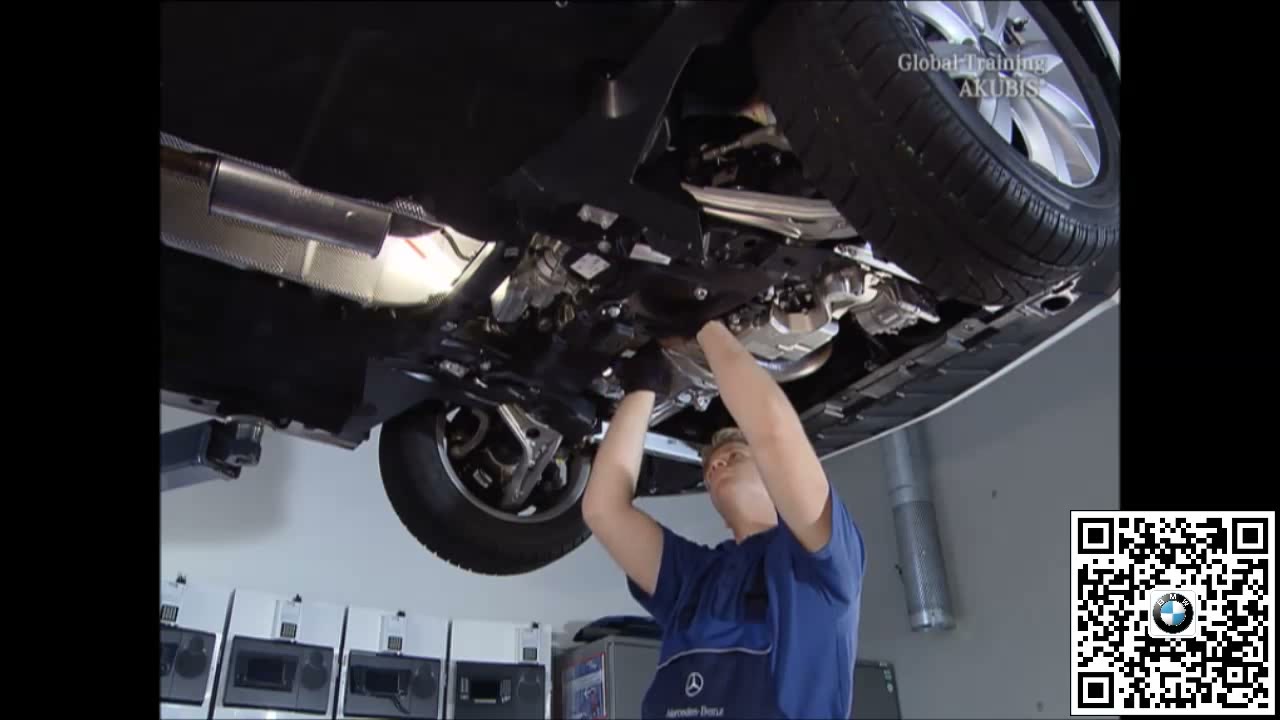

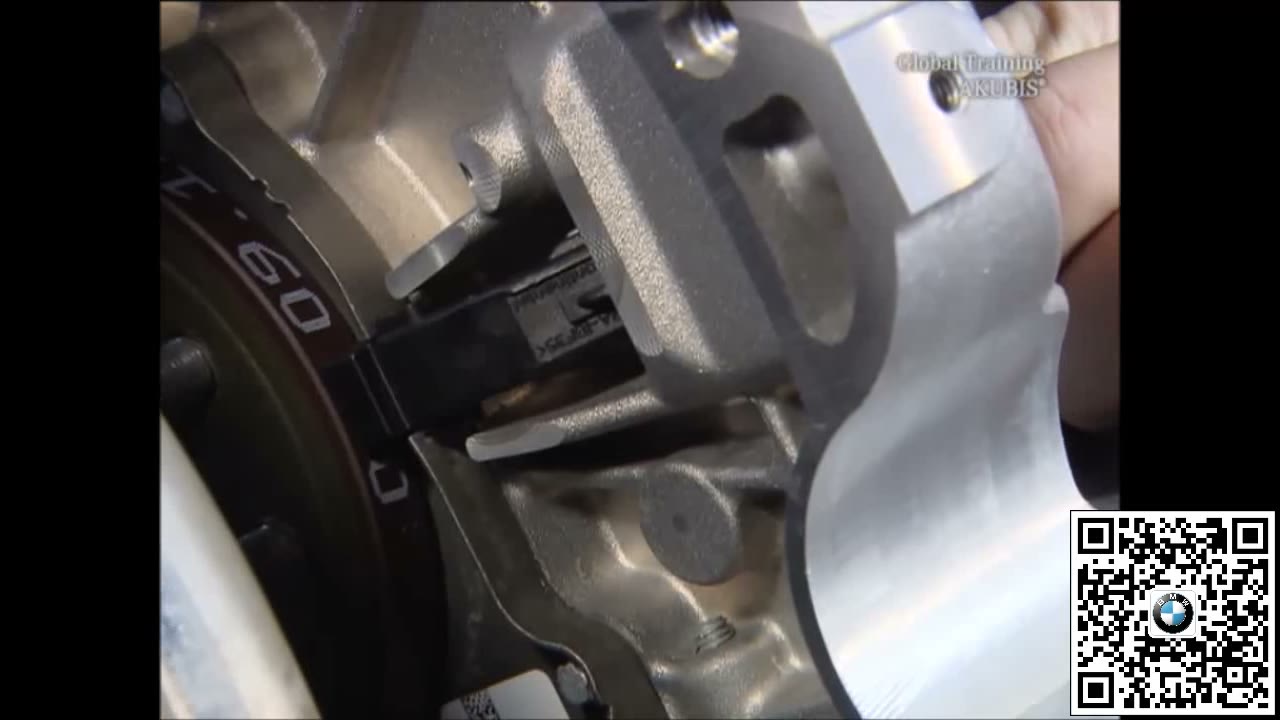

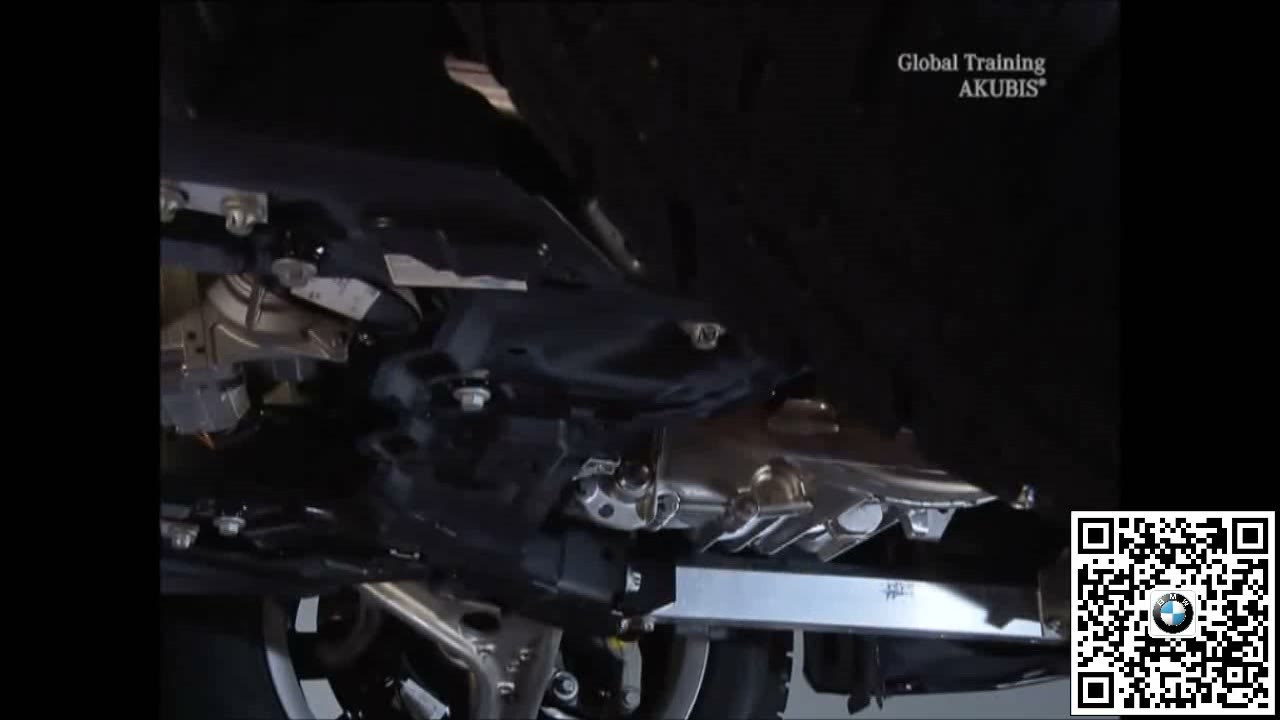

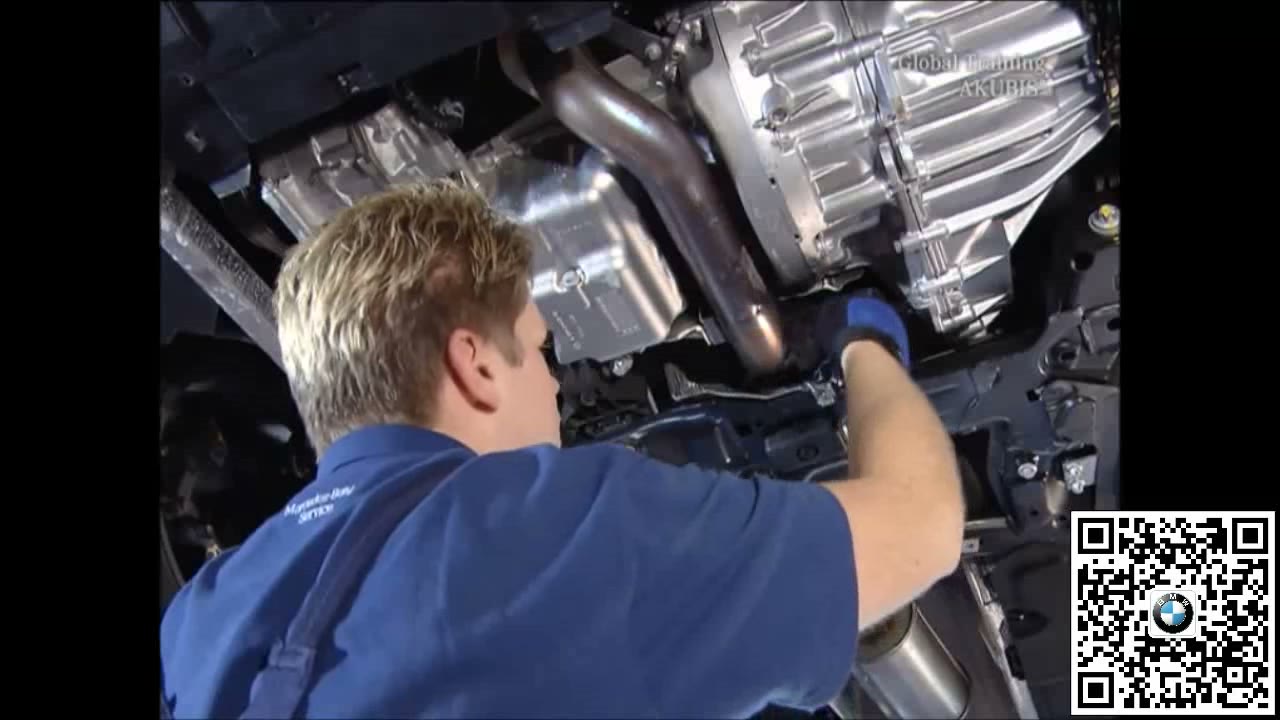

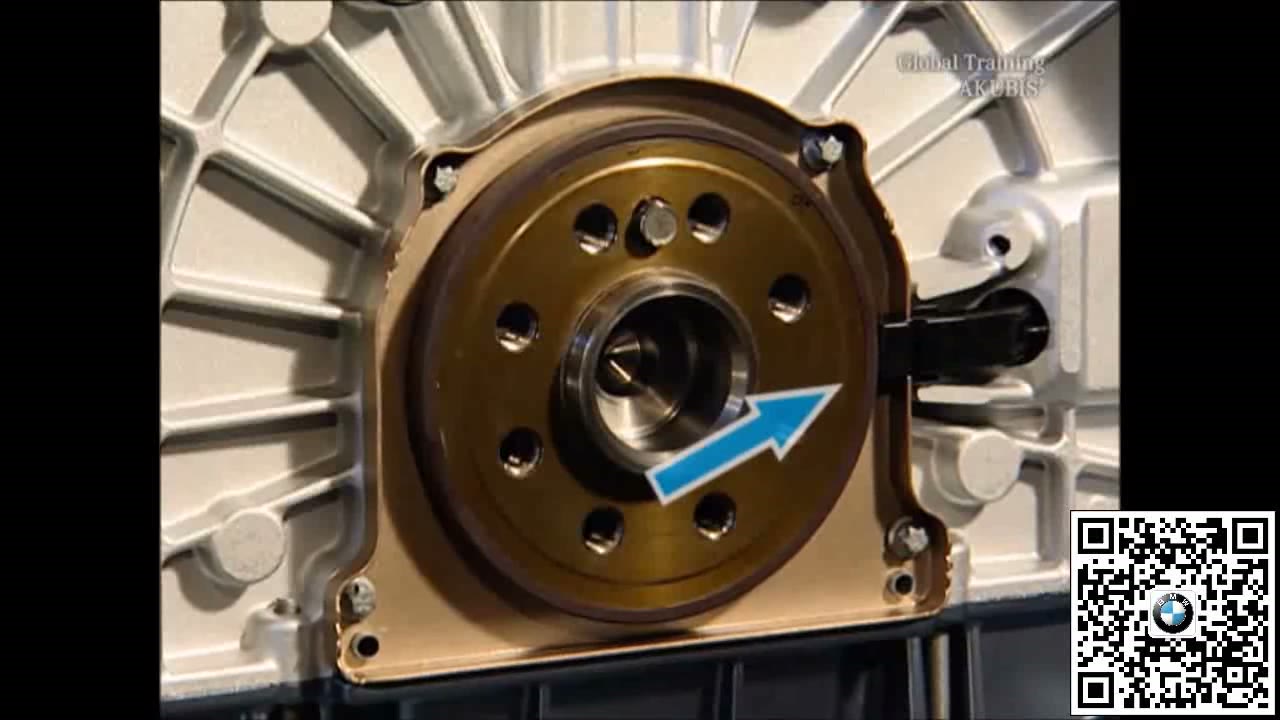

安全举升车辆并拆下底部覆盖，确定传感器及线束位置。清洁周围后断开插头和固定，取出传感器并检查密封及安装孔。

四、装复并验证点火和转速信号

按原走向恢复传感器线束、底部覆盖和点火线圈，确认全部插头锁止。启动发动机，比较转速、失火计数和故障存储并完成试车。

五、完工检查要点

• 失火与转速信号已结合实际值判断。
• 线圈胶套及火花塞井无污染。
• 曲轴传感器密封和线束走向正确。
• 装复后起动、怠速和故障存储正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
