奔驰W246倒车摄像头拖车模式：视图切换、连接定位与操作边界

W246倒车摄像头不仅提供普通后方视图，配备相应功能时还可切换至拖车连接视角，帮助驾驶员将球头与牵引装置对准。

摄像头图像存在透视和盲区，只能作为低速辅助，连接拖车前仍须下车确认距离、锁止和安全链。

一、启动倒车图像并识别视图

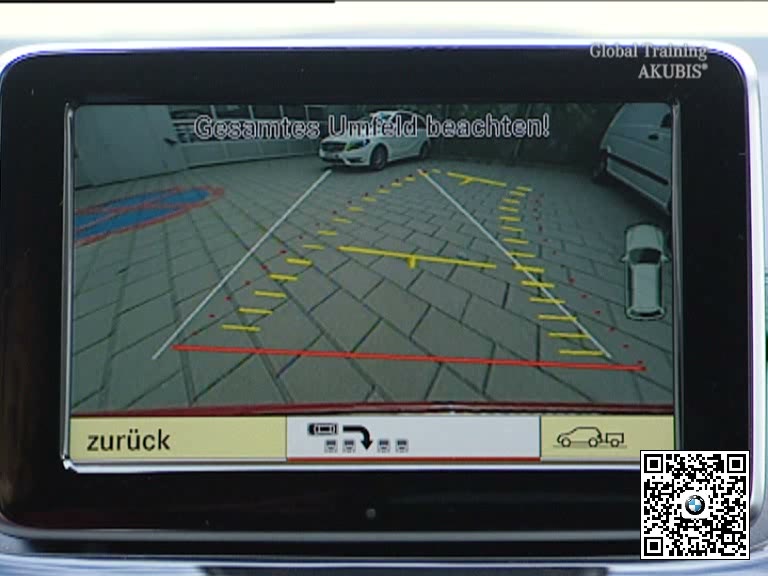

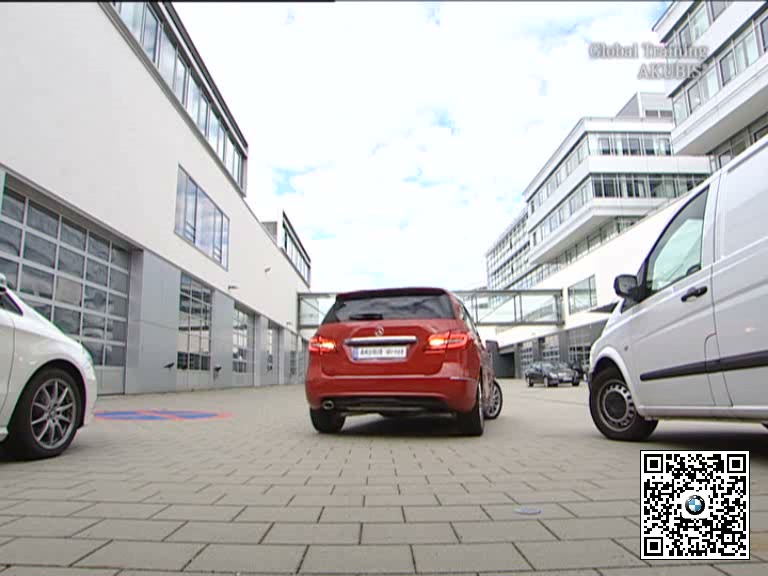

车辆静止、周围安全时挂入倒挡，确认屏幕显示后方图像。观察普通驻车辅助线和可选视图图标，了解不同视图的显示范围。

二、切换拖车模式并理解辅助线

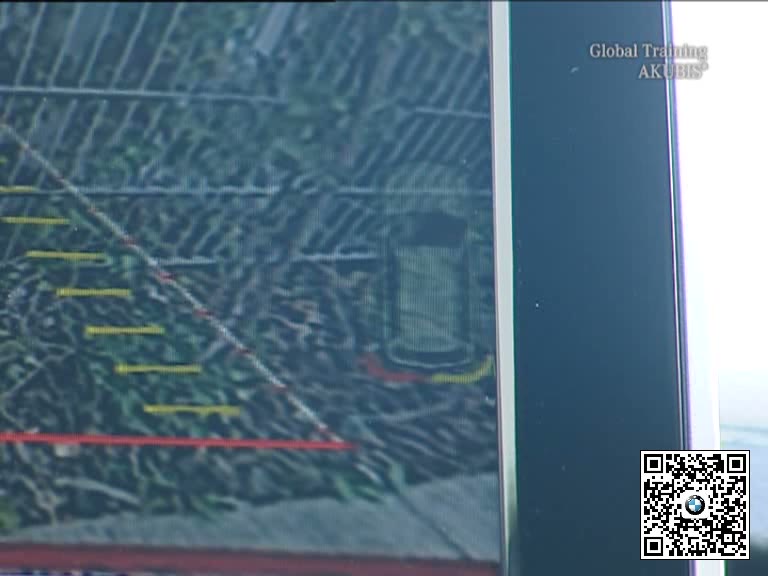

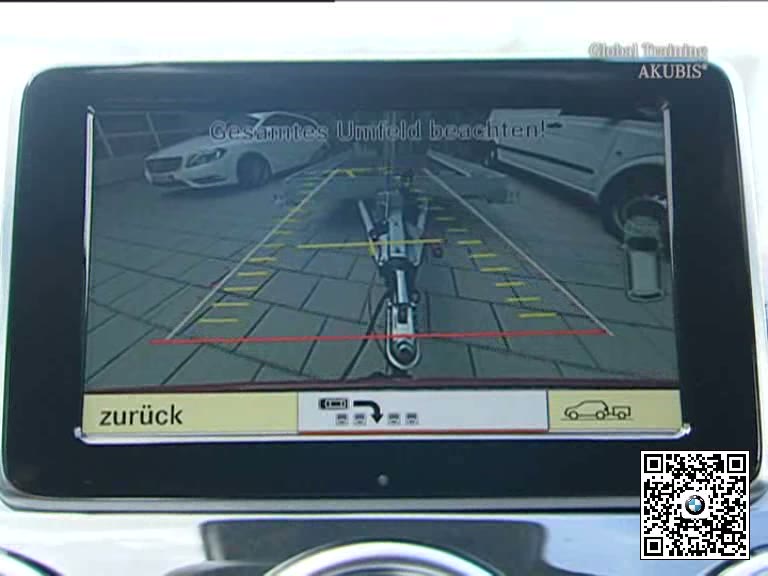

通过中央控制器选择拖车连接视图，屏幕将重点显示车辆后部和球头区域。转动方向盘时观察引导线变化，避免把线条当作实际障碍边界。

三、低速对准拖车连接位置

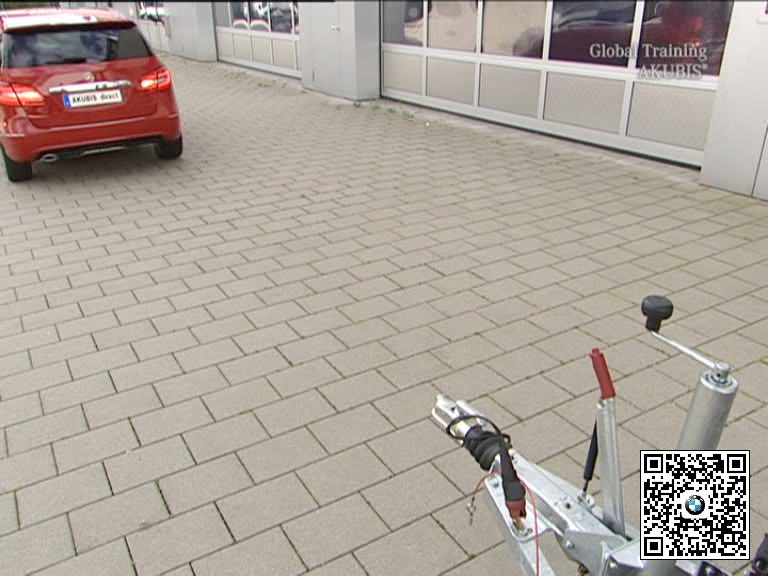

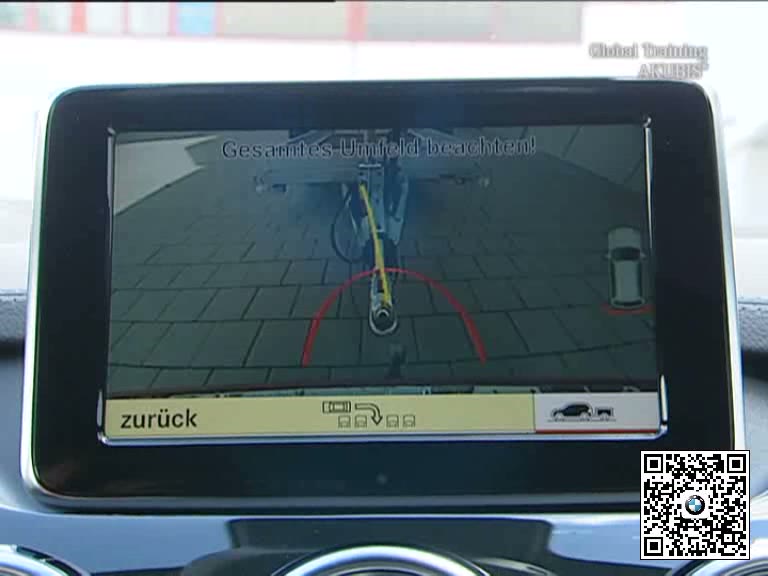

保持极低车速，交替观察屏幕、后视镜和车辆周围，由引导人员在安全位置协助。逐步将球头中心对准拖车牵引装置并及时停车。

四、人工确认连接和系统限制

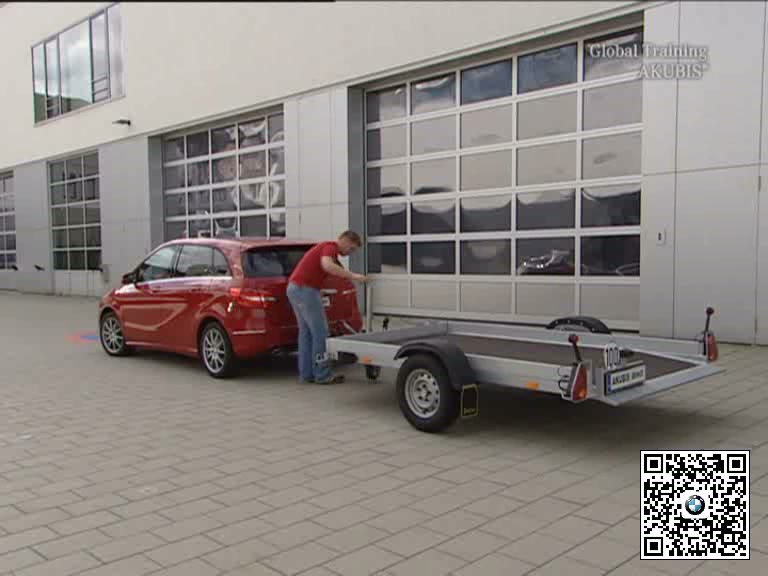

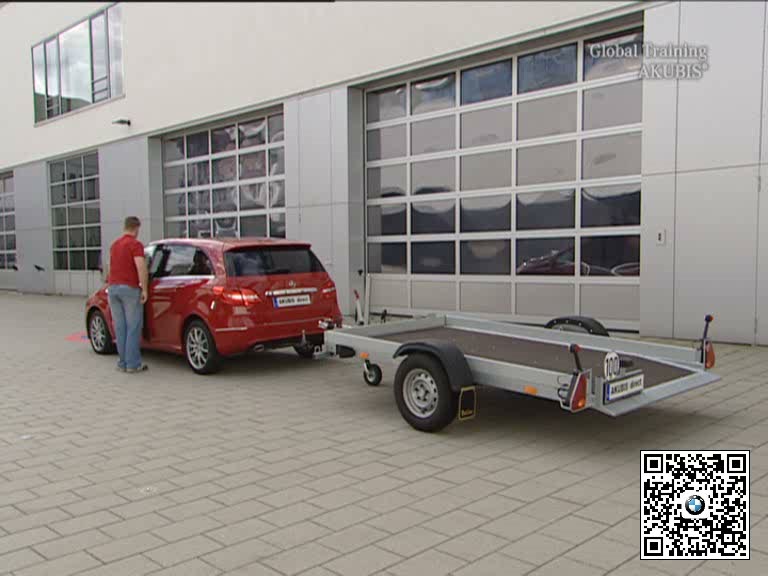

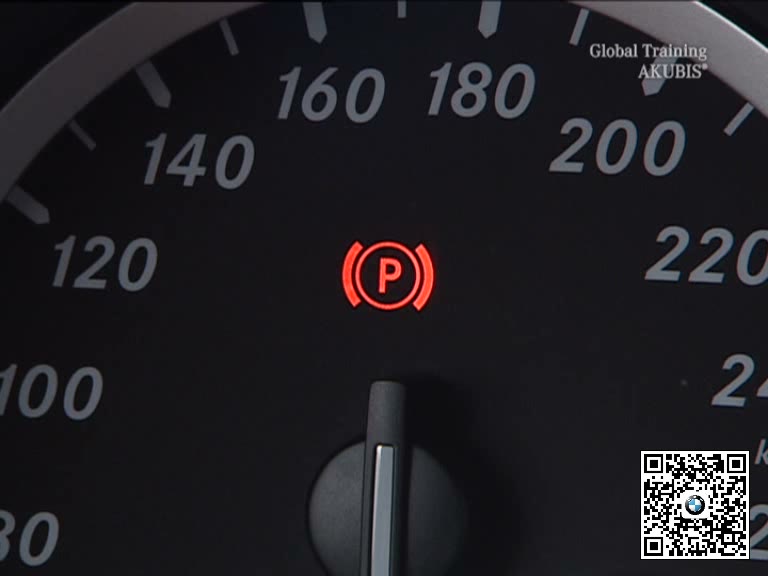

停车并施加驻车制动后下车完成连接，检查锁止、插头、安全链和支撑轮。摄像头被污物、雨雪或强光影响时，不能仅依靠图像继续倒车。

五、完工检查要点

• 已区分普通驻车和拖车连接视图。
• 倒车过程中始终保持极低车速。
• 连接位置由屏幕和人工共同确认。
• 球头锁止、插头和安全连接已复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
