整理广汽55-51SN 五速自动变速器(24针+26针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

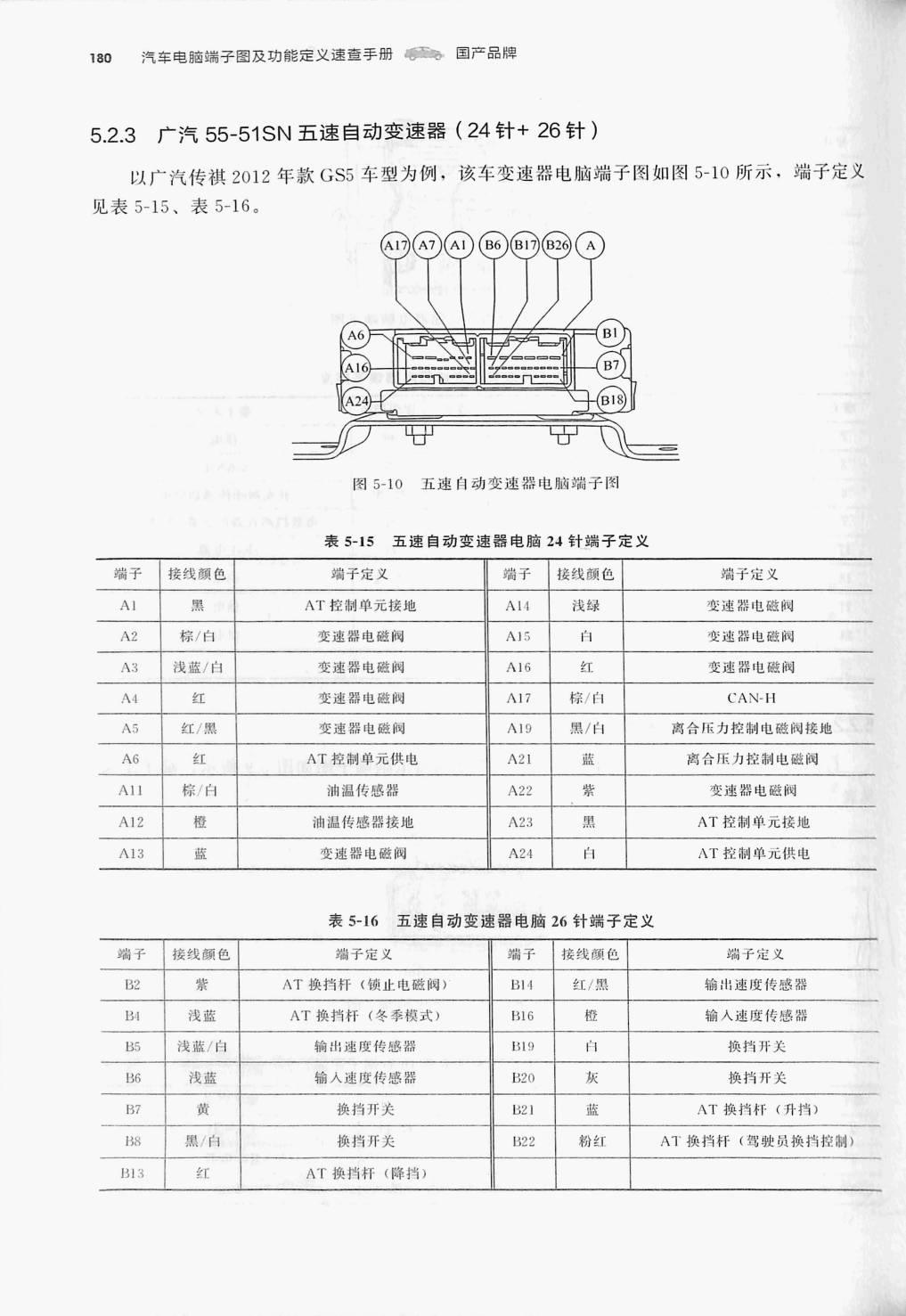

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表5-15 五速自动变速器电脑24针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| AI | 黑 | AT 控制单元接地 | A14 | 浅绿 | 变速器电磁阀 |
| A2 | 棕/白 | 变速器电磁阀 | A15 | 白 | 变速器电磁阀 |
| A3 | 浅蓝/白 | 变速器电磁阀 | A16 | 红 | 变速器电磁阀 |
| A4 | 红 | 变速器电磁問 | A17 | 棕/白 | CAN-H |
| A5 | 红/照 | 变速器电磁阀 | A19 | 黑/白 | 离合压力控制电磁阀接地 |
| A6 | 红 | AT 控制单元供电 | A21 | 蓝 | 离合压力控制电磁阀 |
| AI1 | 棕/白 | 油温传感器 | A22 | 紫 | 变速器电磁阀 |
| A12 | 橙 | 油温传感器接地 | A23 | 黑 | AT 控制单元接地 |
| A13 | 变速器电磁阀 | A24 | 白 | AT 控制单元供电 |
表5-16 五速自动变速器电脑26 针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| B2 | 紫 | AT 换挡杆(镇止电磁阀) | B14 | 紅/黑 | 输出速度传感器 |
| BI | 浅蓝 | AT 换挡杆(冬季模式) | BI6 | 橙 | 输入速度传感器 |
| B5 | 浅蓝/白 | 输出速度传感器 | B19 | 换挡升关 | |
| B6 | 浅蓝 | 输入速度传感器 | B20 | 灰 | 换挡开关 |
| B7 | 黄 | 换挡开关 | B21 | 蓝 | AT 换挡杆(升挡) |
| B8 | 黑/白 | 换挡开关 | B22 | 粉红 | AT 换挡杆(驾驶员换挡控制》 |
| B13 | 红 | AT 换挡杆(降挡) |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
