2024+ 特斯拉 Model 3 北美前照灯工具法识读：撑杆基准与测量条件

本页对应北美前照灯工具法条目，改为结构识读与测量条件培训，不作为可以照做的调灯教程，也不推广到其他市场灯具。

一、撑杆下端是图示基准，不是灯具调节件

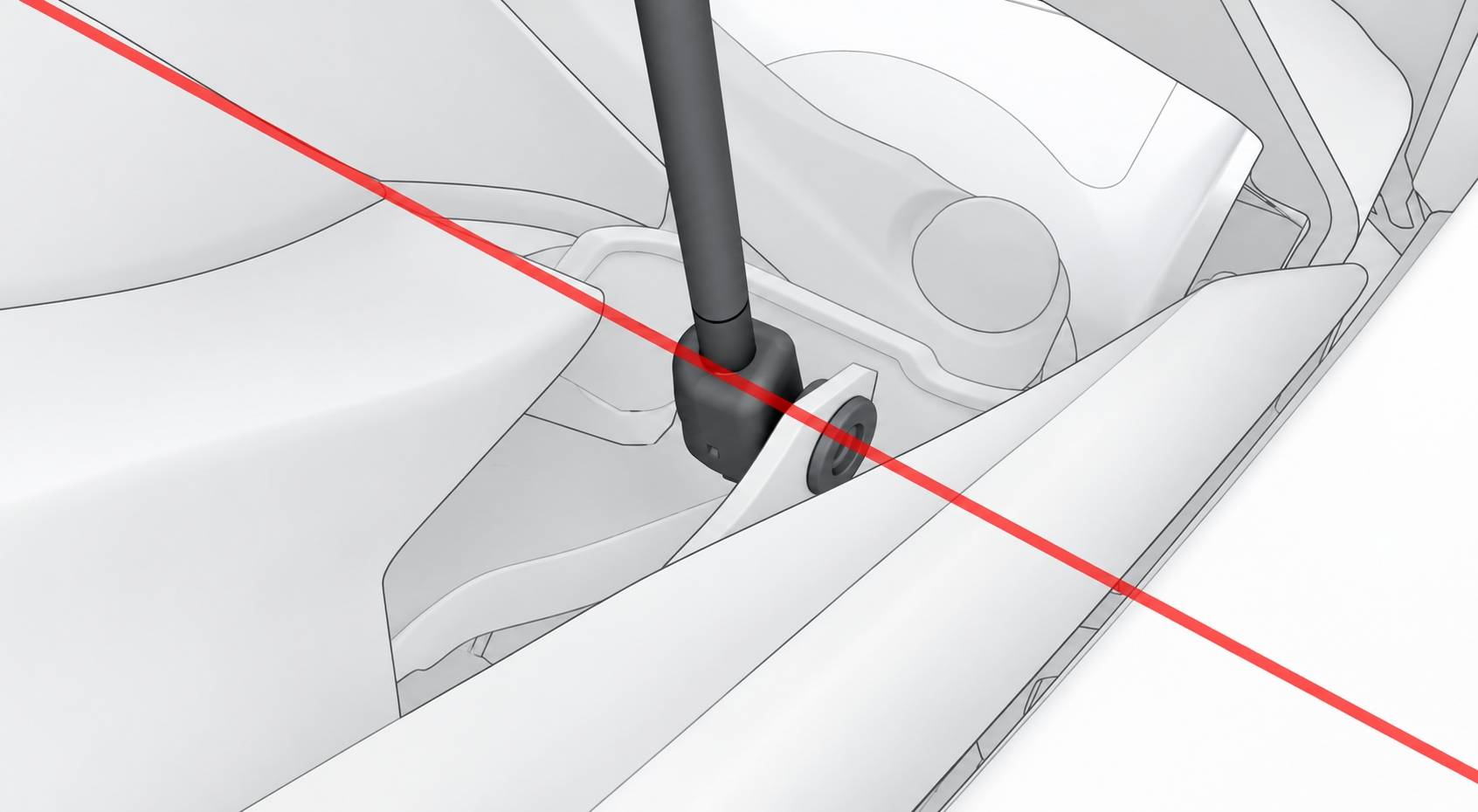

原厂局部图以左侧前备箱盖撑杆下端说明激光对齐基准。红线表示图示基准关系，不是切割线、拆卸方向或可以接触激光的许可；画面只展示一侧，不构成整车水平或设备摆位的完整方法。

二、工具水平、基准对齐与光束读数不同

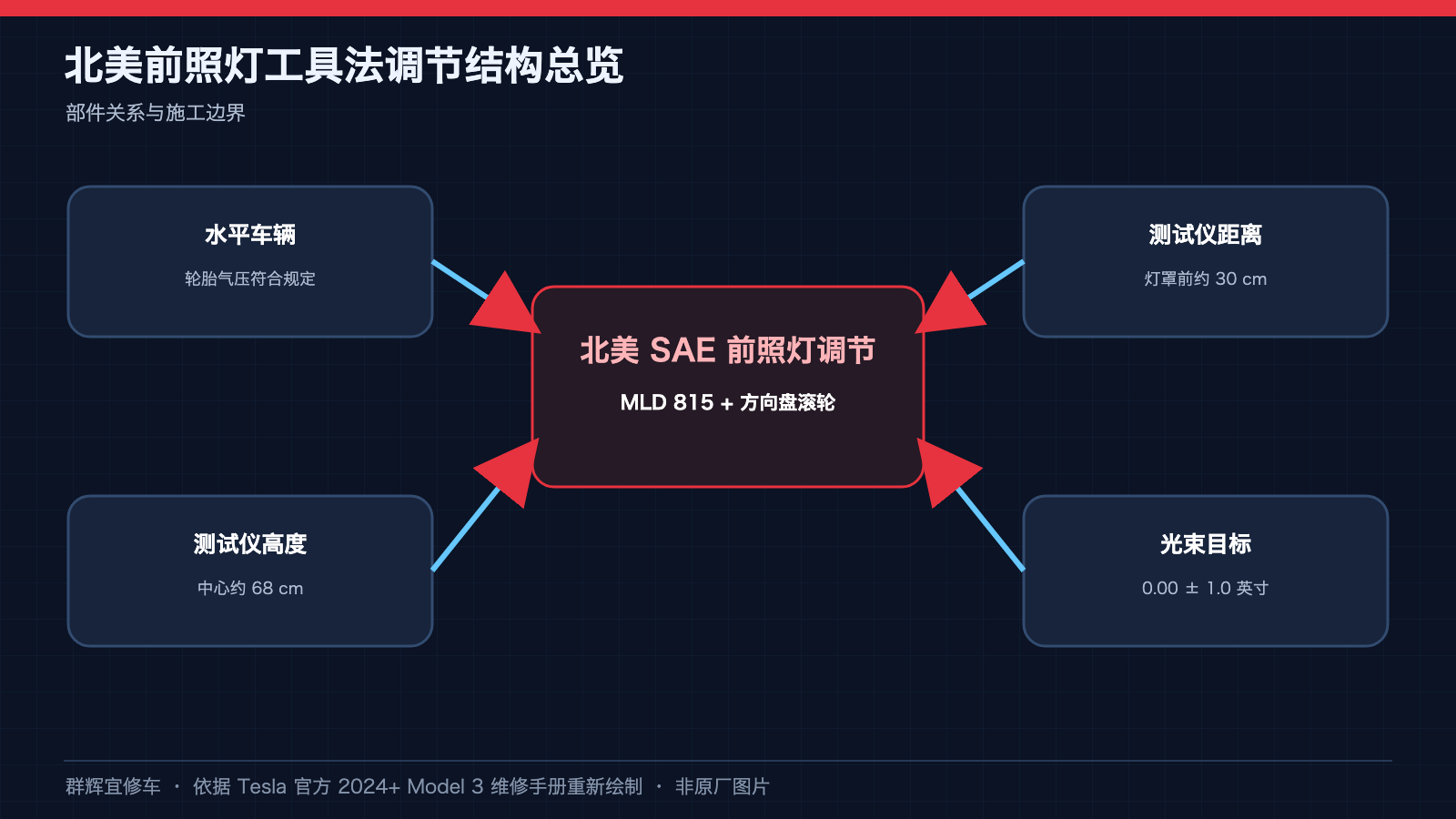

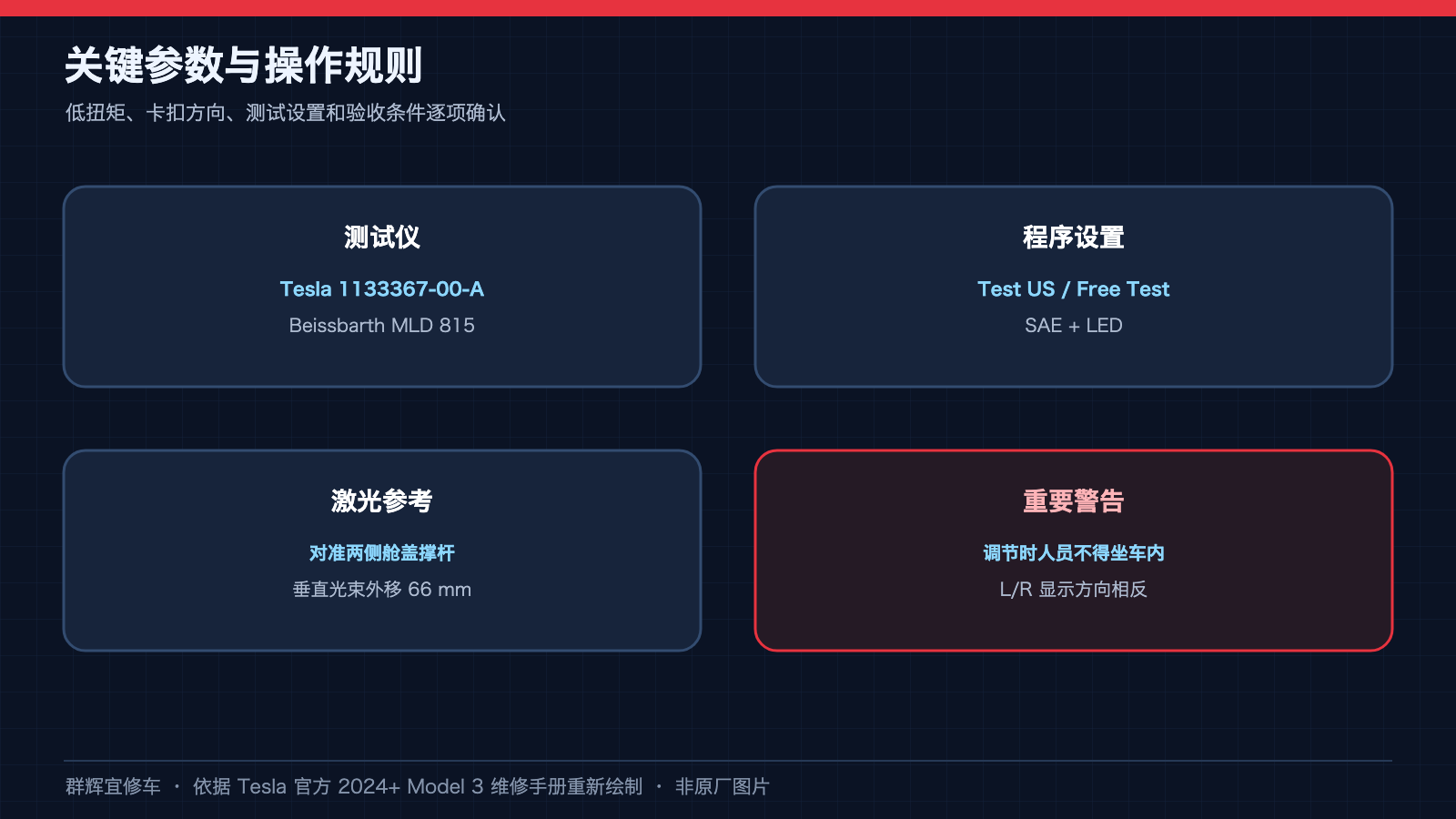

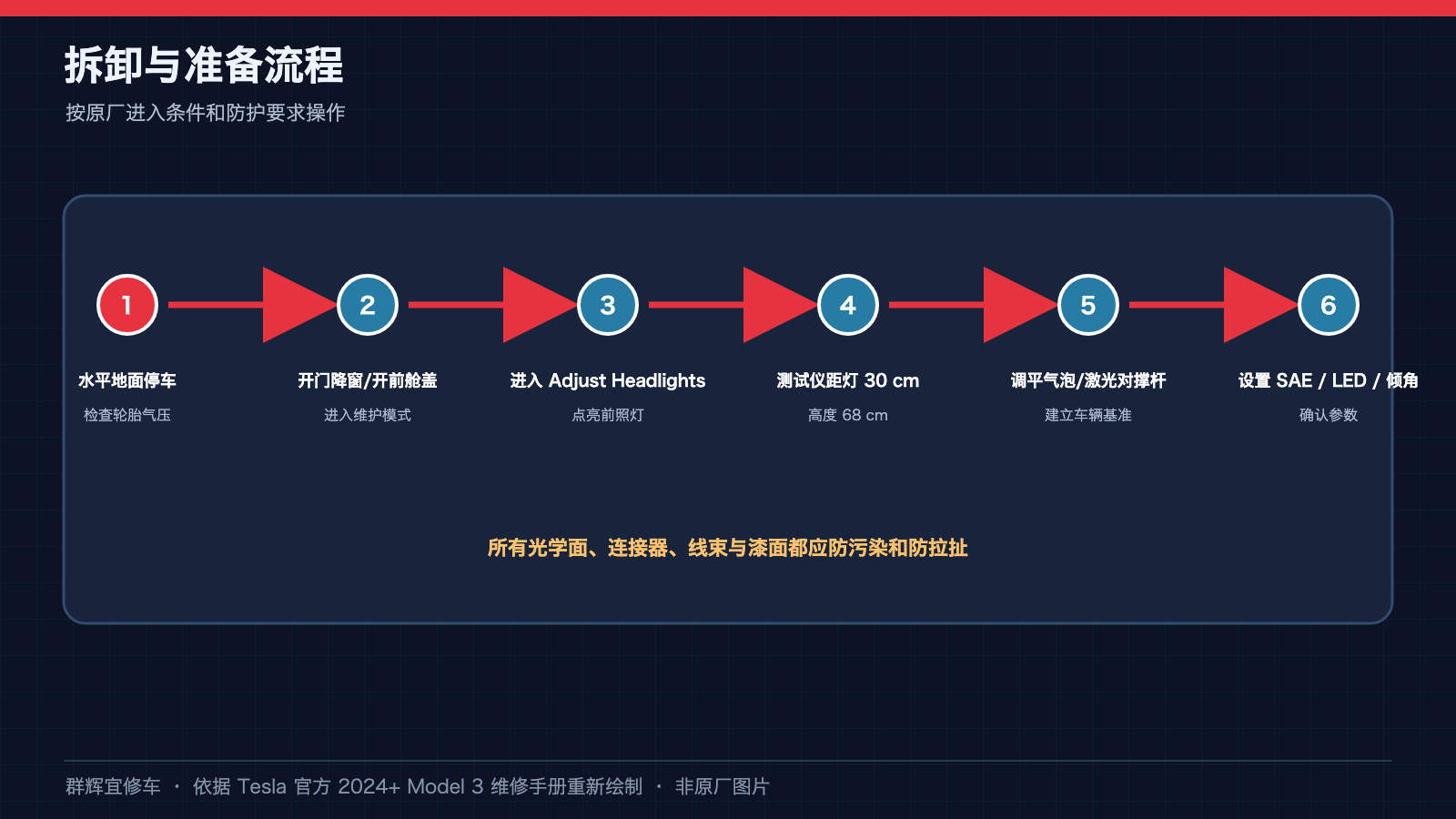

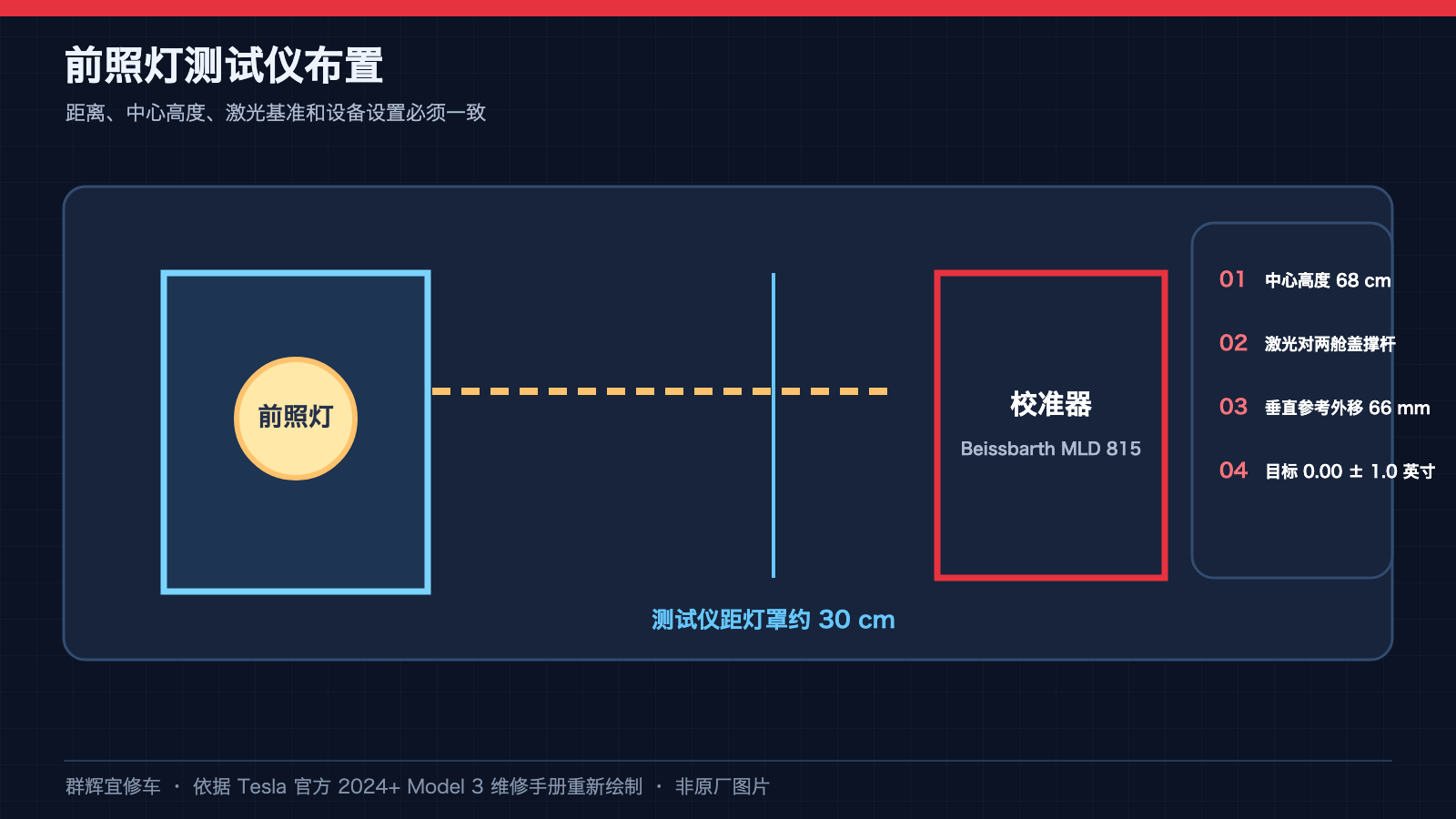

工具是否水平、相对车辆是否对齐、测量头高度以及光束检测结果是不同条件，不能因为某条参考线看起来重合就判定调节合格。设备型号、灯具标识、车辆姿态和对应程序都会影响检查条件。

三、数值换算不能替代原厂确认

所引条目把20.4英寸和68厘米并列描述同一个高度，但二者并不等值。本文不选择其中一个作为施工设定，也不将界面中的另一个相同数字当作已消除疑点。相关距离、高度、偏移和容差操作表不在本文中作为操作依据。

四、局部图不能用于验收照明效果

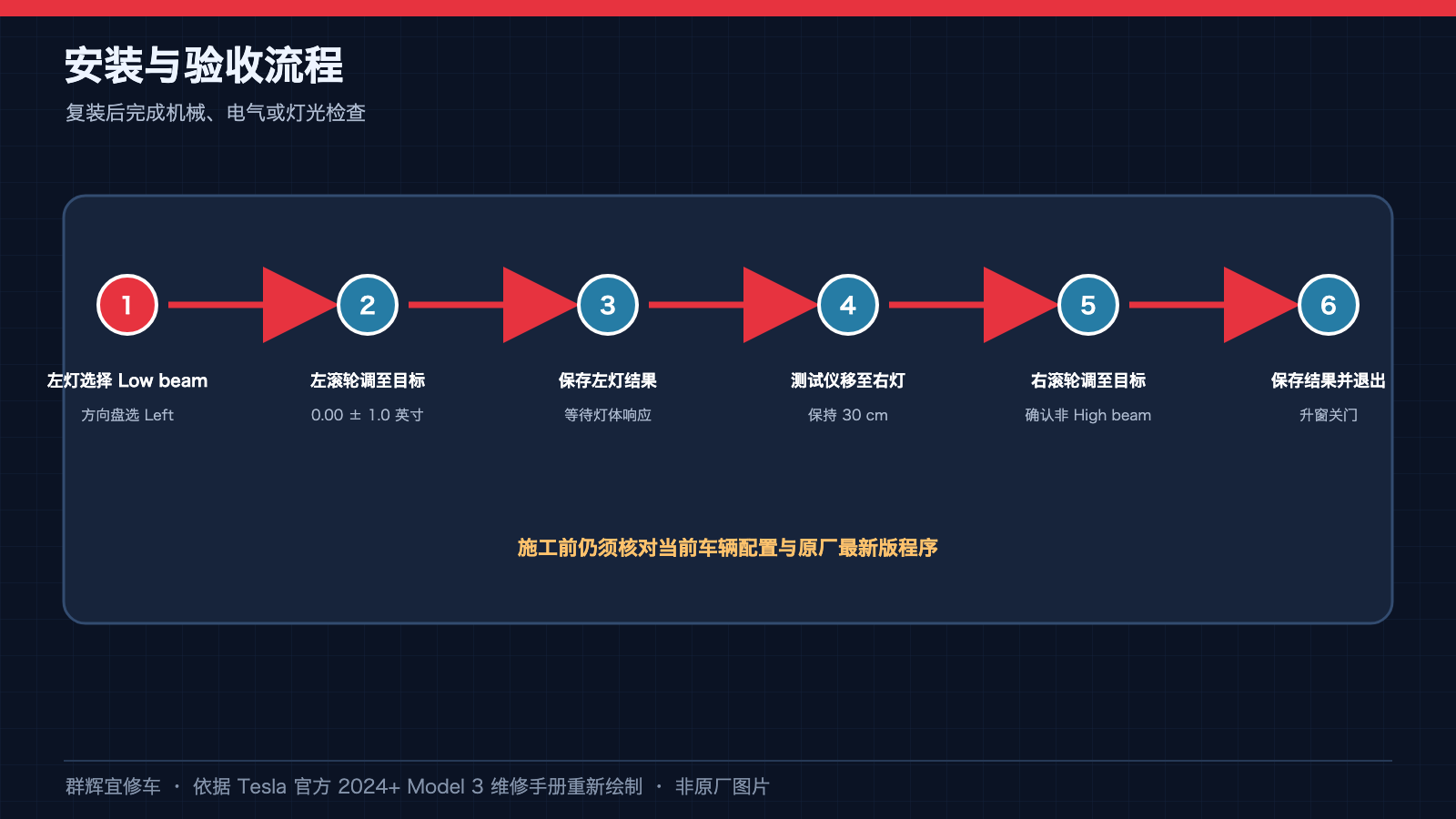

本页不提供方向盘滚轮操作、检测器菜单选择、激光开启方法或最终目标值。读者应能区分撑杆基准与灯具、识别单位核对的重要性；实际调节须由合格人员依据明确有效的车辆和检测设备程序完成。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《大灯 - 调节 - NA（工具法） (Test/Adjust)》及英文版《Headlights - Adjust - NA (Tool Method) (Test/Adjust)》；主 GUID：GUID-2F00B1C6-28C9-4331-9261-9CAAC0F62090。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：北美工具法页面把同一高度写作 20.4 英寸与 68 厘米，两值不等；本文只说明撑杆基准、工具水平和光束读数的区别，不给出可照设的调灯数值。

原厂主程序未给出可直接替代上述争议的独立施工入口；本文不补造关联程序。涉及更多拆装、安全隔离或功能验收时，应从适用 VIN 的有效原厂目录另行确认。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
