2024+ 特斯拉 Model 3 SAE 前照灯总成更换：两侧操作、4 N·m、固件重装与灯光调节

本文对应 Tesla 官方 2024+ Model 3《左侧 SAE 前照灯－拆卸和更换》。所选程序明确要求左侧操作后在右侧重复，并在装复前保险杠饰板后重装固件、调节前照灯。它不是适用于所有市场、所有故障的“一只损坏就必须成套更换”通用规则；配件和左右侧工作范围仍须按 VIN、法规版本及当前维修要求确认。

原厂本页部分操作照片的灯具外观与某些 2024+ 实车不同。下面重绘保留原厂照片中的连接器与固定点关系，不把图中外观作为零件选型依据，也不凭照片推断实车的灯具型号。

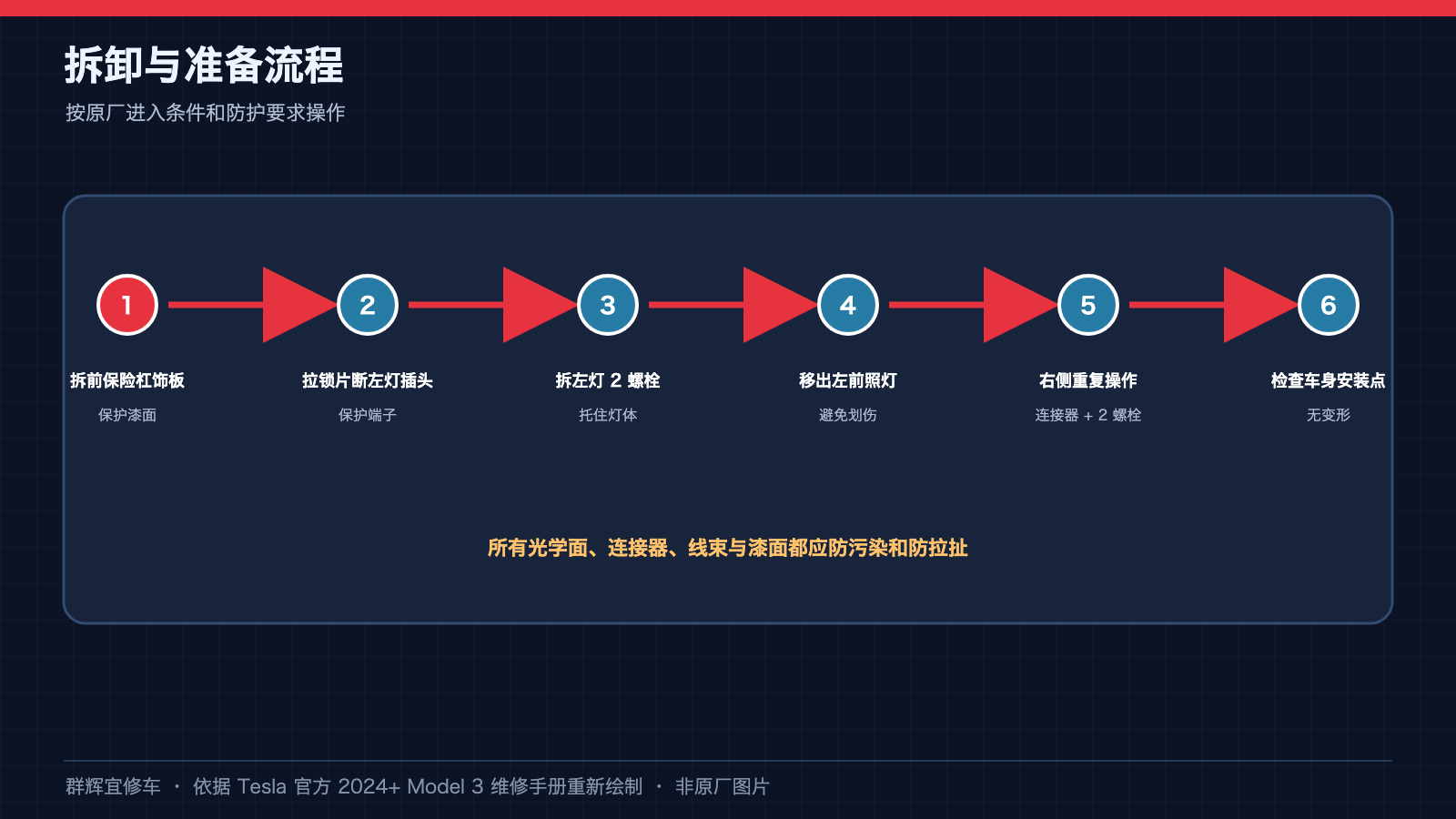

一、先拆前保险杠饰板

按关联的 前保险杠饰板拆装程序操作。该程序从拆下前备厢储物单元开始，再处理上部 5 颗螺栓、左右各 5 个轮拱内衬卡扣及侧向连接螺栓、底部 4 颗螺栓；2025-08-27 之后生产的车辆还需处理连接踝部保护件的 2 颗螺栓。不要用较早车型的固定件数量套用到所有车辆。

有清洗软管的车辆，释放其车身固定夹并断开 nano nozzle 接口；早期车辆可能没有该软管。断开前饰板电气连接器，早期配置可能只有 1 个，其他配置可能有 2 个。由另一人协助，先释放两侧前角，再向上并向外分离总成的卡扣，避免损伤前照灯与翼子板；拆下后放在带衬垫的表面。完整固定点与卡扣顺序见上述原厂关联图。

二、释放灯体插头

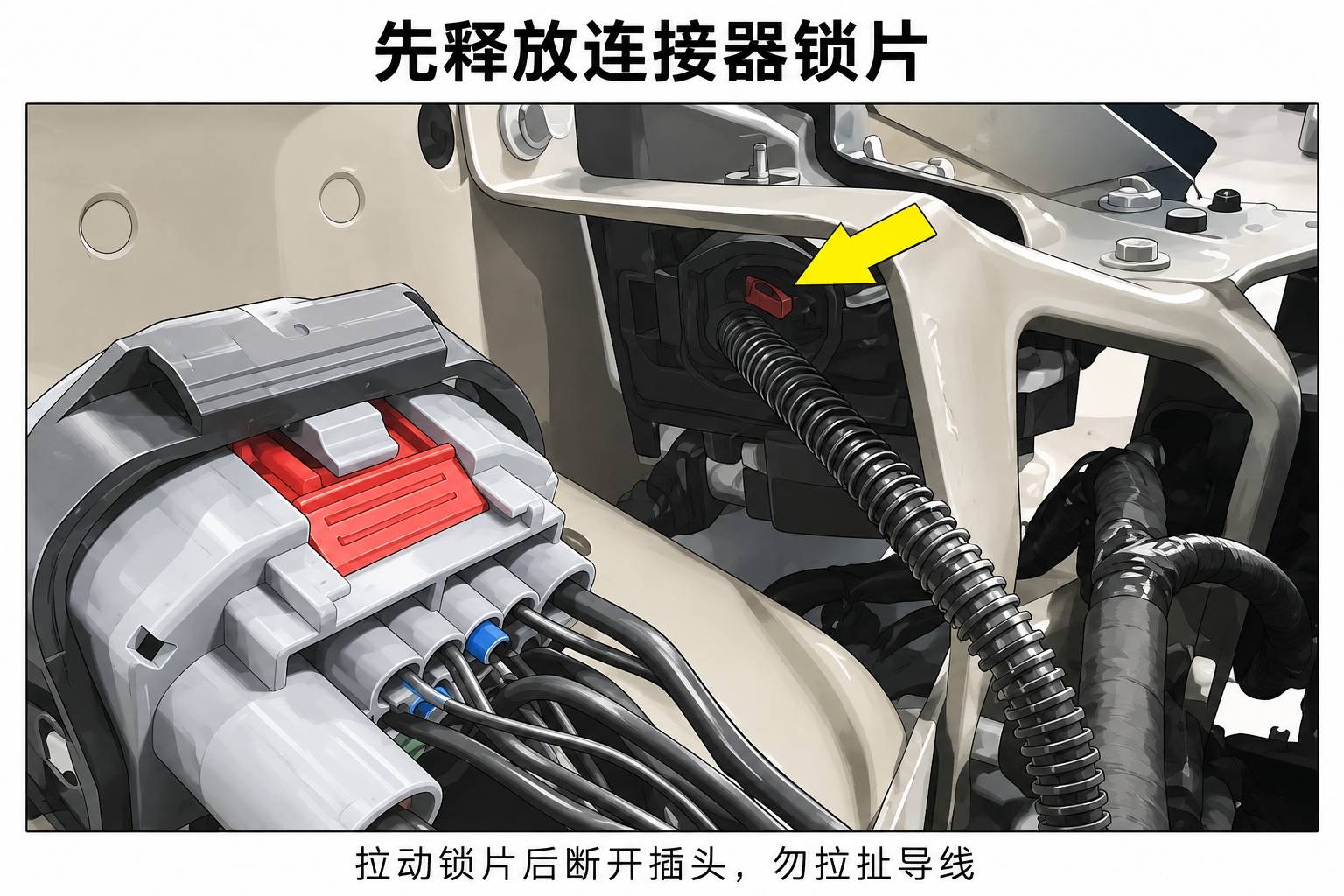

拉动锁片，将左侧前照灯电气连接器断开。支撑插头壳体操作，避免通过拉扯导线使连接器脱开；不要把图中的线束外观当作针脚编号图。

三、拆下灯体并在右侧重复

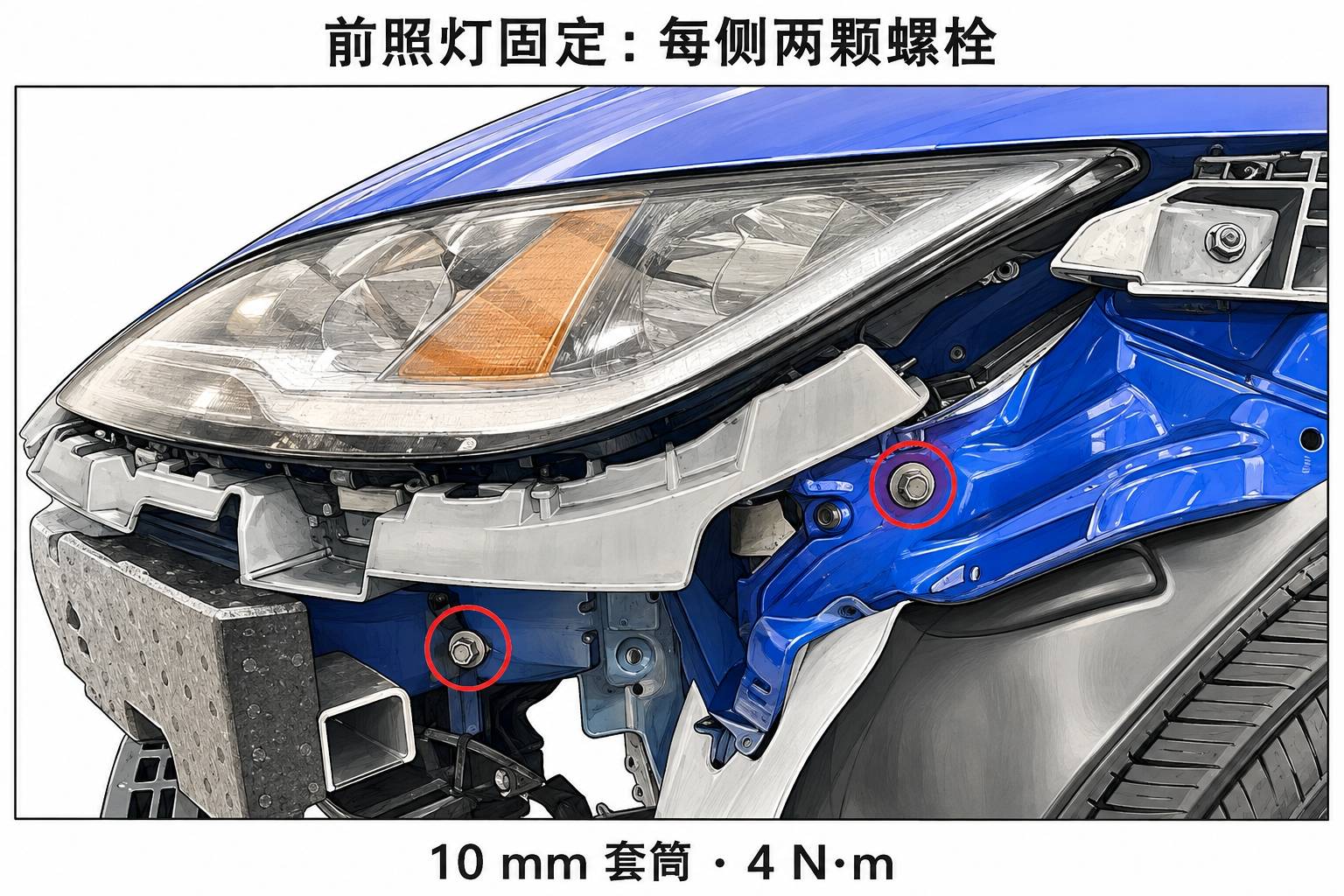

用 10 mm 套筒拆下左侧前照灯与车身连接的 2 颗螺栓，托住灯体并从车上取下。原厂扭矩表标注这两颗固定螺栓可重复使用。以下标记仅对应灯体固定点，不是周围所有车身螺栓的扭矩。

按本页所选程序，在右侧前照灯重复断开连接器、拆卸 2 颗固定螺栓并取下灯体的操作。实际零件更换决策应另外核对故障诊断与配件适用性。

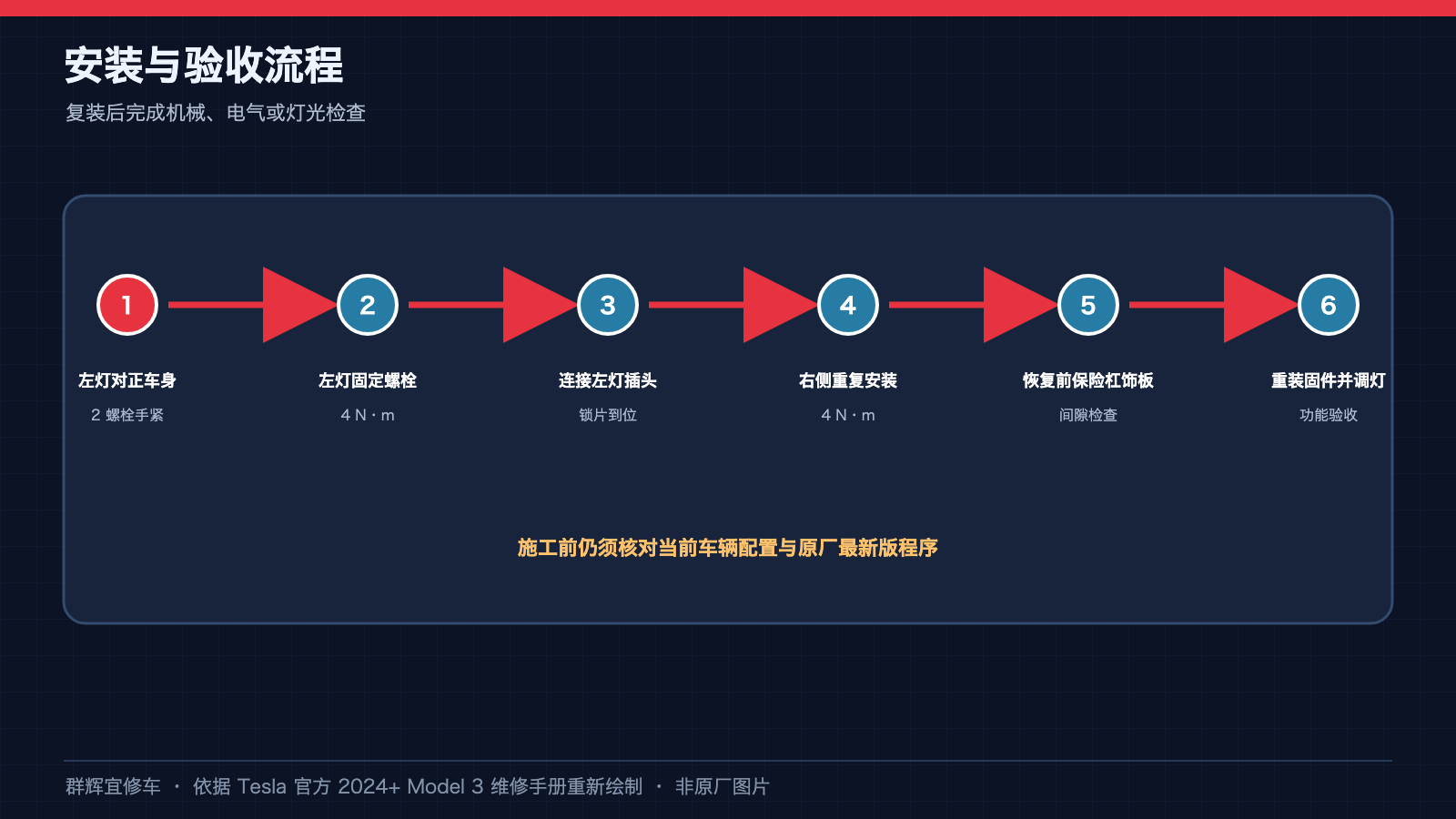

四、安装灯体及前保险杠饰板

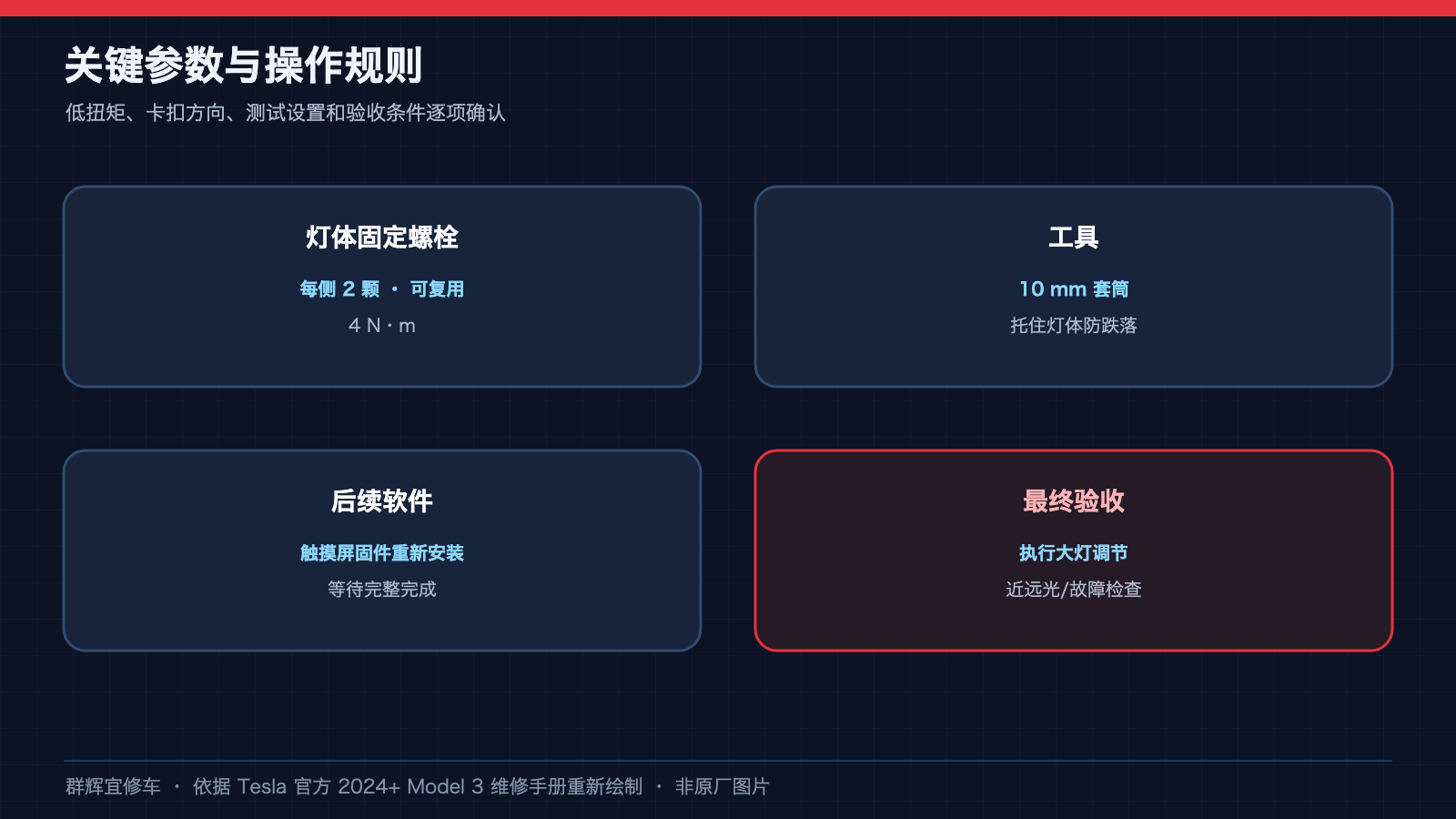

安装左侧前照灯的 2 颗固定螺栓，使用 10 mm 套筒按 4 N·m 紧固，然后连接左侧前照灯电气插头。右侧重复同样的安装与连接操作。

恢复前保险杠饰板时，接回对应数量的电气插头，固定总成卡扣，注意保护前照灯和翼子板。带清洗软管的车辆恢复固定夹与 nano nozzle 接口，并按原厂要求执行 pull-push-pull 检查。各固定件应按自己的项目紧固，不能全部使用灯体的 4 N·m。

前饰板关联程序的复装参数：左右翼子板连接螺栓为 2.5 N·m，上部 5 颗螺栓为 3.5 N·m；底部 4 颗连接前空气动力学护板的螺栓，螺纹涂薄层 Loctite 222 后按 5 N·m 紧固。适用新生产车辆的 2 颗踝部保护件连接螺栓，同样涂薄层 Loctite 222 后按 3 N·m 紧固。恢复左右轮拱内衬卡扣及前备厢储物单元。

五、固件重装不能省略

按 触摸屏软件重新安装所列“锂离子电池、接触器已闭合”条件执行。进入维护模式，通过底部扳手图标打开维护模式菜单（旧版软件入口可能不同），点击 Software Reinstall，阅读提示后点击 REQUEST，再到 Software 页面选择 SOFTWARE UPDATE > INSTALL NOW。

如出现倒计时，按原厂说明点击计时器直至 0。等待重装完成，并确认触摸屏显示版本说明（release notes），这是该程序给出的成功检查点；随后退出维护模式。不能以灯已经点亮代替固件重装。

六、按当前市场完成灯光调节

继续执行 全球墙壁法前照灯调节的完整图示程序。调节必须在暗一些的环境、水平地面及垂直的哑光墙面前进行，并先排除胎压过低警告。墙面尺寸、车辆位置、中心线、水平与垂直参考标记都应先按原厂要求建立；本文的灯体固定图不能用作光束标定图。

原厂调节程序要求进入维护模式，再进入 Controls > Service > Adjust Headlights 并启用 test drive override。遮住一侧前照灯，调节另一侧，再交换遮挡与调节；操作滚轮时不要坐在车内，否则会改变光束高度。应依据关联程序中的光束图对齐参考线，完成后退出前照灯调节模式与维护模式。

尤其要区分“调节模式”与正常行驶状态：正常状态会按区域设定自动调平，光束可能低于墙面标记。原厂欧洲示例的 -1% 下倾并不是本 SAE 文章可直接套用的统一角度，不应为了在正常状态对齐胶带而反复上调。

最后升起左前车窗，关闭左前车门。每侧两颗固定螺栓按 4 N·m 紧固，随后完成固件重装和前照灯调节，才走完本程序。

资料来源与适用范围

主要依据 Tesla 官方左侧 SAE 前照灯更换程序及上述关联程序整理，页面日期均为 2026-08-09，核对日期 2026-09-11。配图根据该页原厂照片重新绘制，非原厂图片；锁止结构与安装位置须再与实车确认。

灯光调节影响驾驶视野及其他道路使用者。本文面向具备相应资质的维修人员，不替代 VIN 对应的最新手册、PPE、专用设备、现场风险评估及完整调节图示。
