2025+ 特斯拉 Model Y 左前端模块支架更换：30、6.5、16 Nm与线束恢复

2025+ Model Y左前端模块支架更换，三组紧固分别为车身三螺栓30 Nm、翼子板一螺栓6.5 Nm、前端模块一螺栓16 Nm，均可重复使用。装回先手动预紧各组，最后按车身、翼子板、前端模块的顺序紧固。线束穿过支架布设，拆装需逐一处理照灯、轮速、行人保护压力管及碰撞加速度传感器接口。

先取得前部总成访问

使用10毫米套筒及4英寸加长件拆前备箱储物单元四颗螺栓，解除卡接取出。断开充电线，关闭空调至少30秒，驻车并开门降窗，在后门锁扣处放毛巾。拆前备箱后部挡板；HEPA配置拆其两颗螺栓，抬后缘避开制动液储液罐后取出。

最后一次移动车窗至少一分钟后，在触摸屏“控制→安全→关闭电源”并确认。解除低压连接器绿锁片，黑锁片按位置1拉出后，再按位置2继续拉出，取下连接器。断开第一响应人员回路并等待两分钟。以下展开HEPA配置的低压访问，不能把低压断开当作高压作业安全确认。

断开前灯带接口，拆四颗10毫米螺栓，解除两卡子及定位锁片，取下灯带。左前车轮取下中心盖后，用六角套筒、手动工具松开五颗车轮螺母，举升并可靠支撑车辆，再取下螺母和车轮。

前饰板总成：软管、轮眉与底部访问

断开前摄像头清洗软管，释放其车身卡子；拆前饰板上部四颗螺栓。使用10毫米套筒，复装这四颗螺栓均为3.5 Nm。

拆左右前轮眉。左侧先释放前端推拉式卡子，再从前往后解除十一卡子与锁片，装回从后往前，最后恢复前端推拉式卡子；右侧按总成资料处理对应位置。

按双柱举升资料举升并可靠支撑车辆，确认两侧锁止及周围无障碍。拆前底板护板七颗螺栓（10毫米套筒、4英寸加长件），再拆两颗螺母（15毫米深套筒、3英寸加长件），把护板从螺柱上取下。

解除裙板两侧与前轮拱内衬之间六卡子，释放行人警示扬声器线束夹并断开连接器。拆裙板与前饰板之间三颗螺栓，使用10毫米套筒，复装5 Nm。

接口与角位解除后，助手配合取下总成

释放前轮拱内衬与前饰板之间四卡子，断开前饰板两个电气连接器。拆左右角位两颗螺栓（10毫米套筒，复装3.5 Nm），沿两侧前照灯及翼子板贴遮蔽胶带保护漆面。

助手配合释放总成十六个车身卡子，先松两侧，再小心向上、向前取下总成，放到有垫层作业面，保护前照灯与翼子板。支架访问移开完整总成，保留总成内部格栅、裙板及线束的组装状态。

断接口前先辨认锁片方向

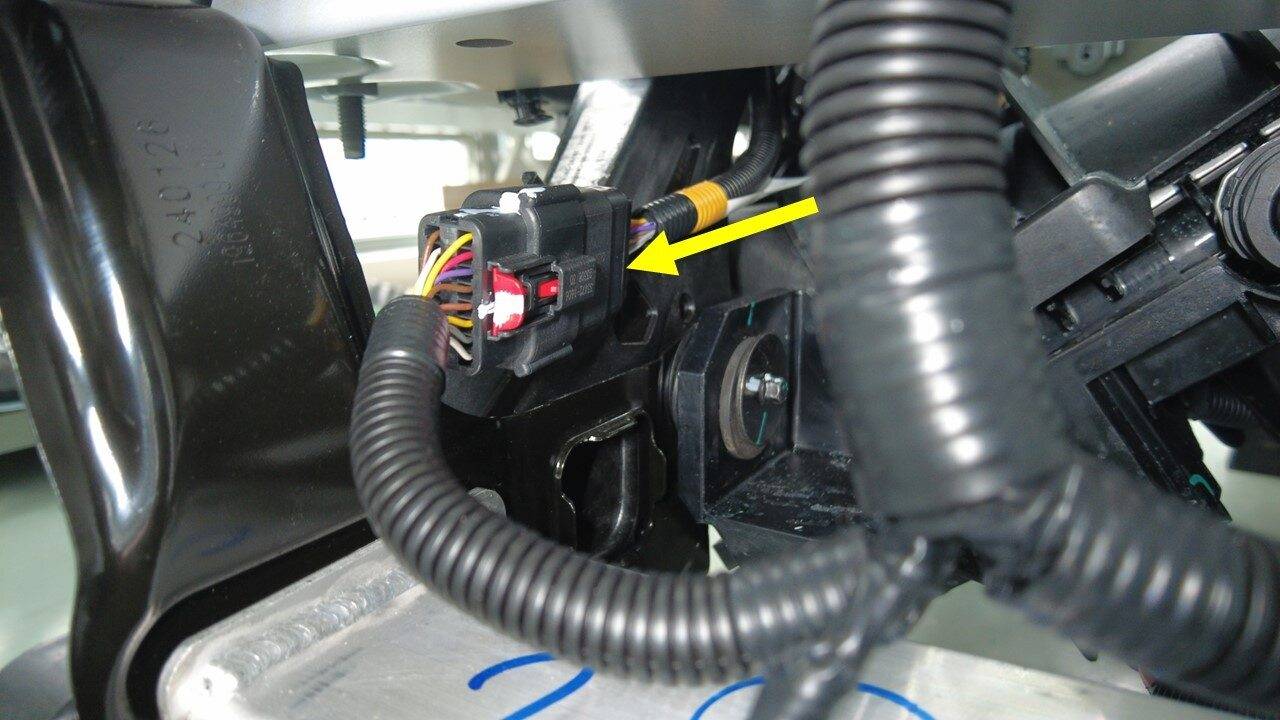

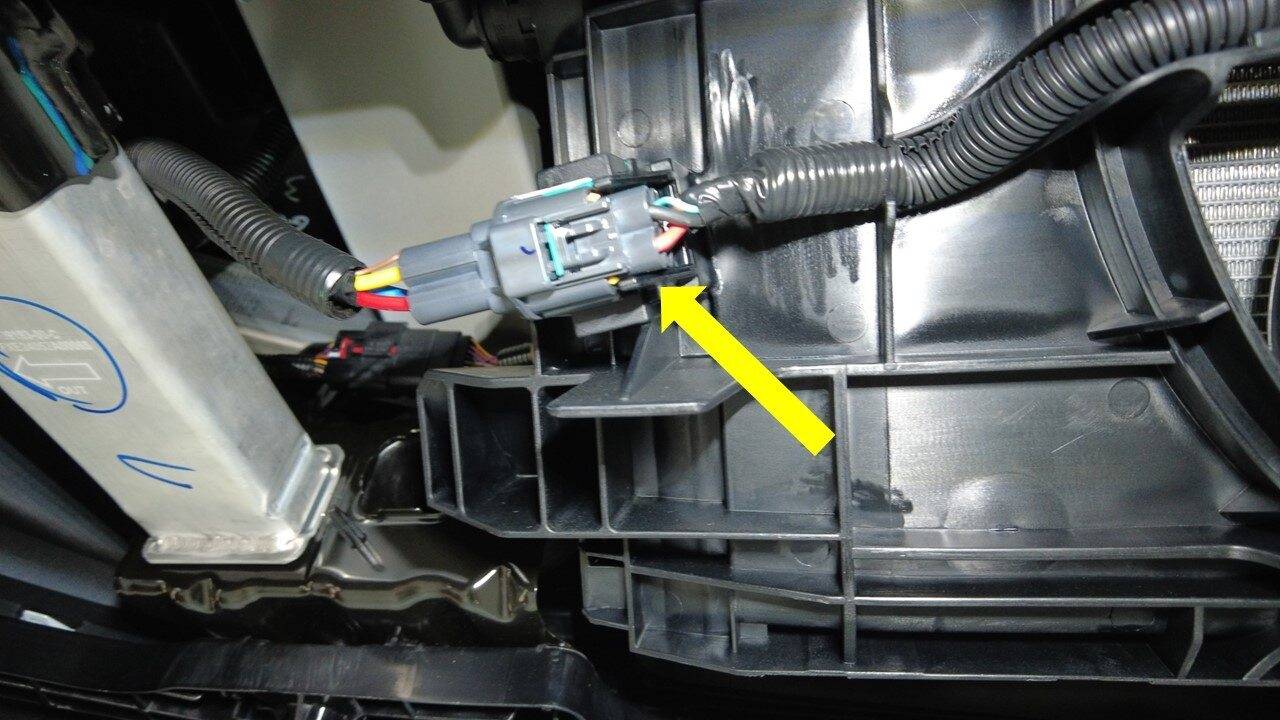

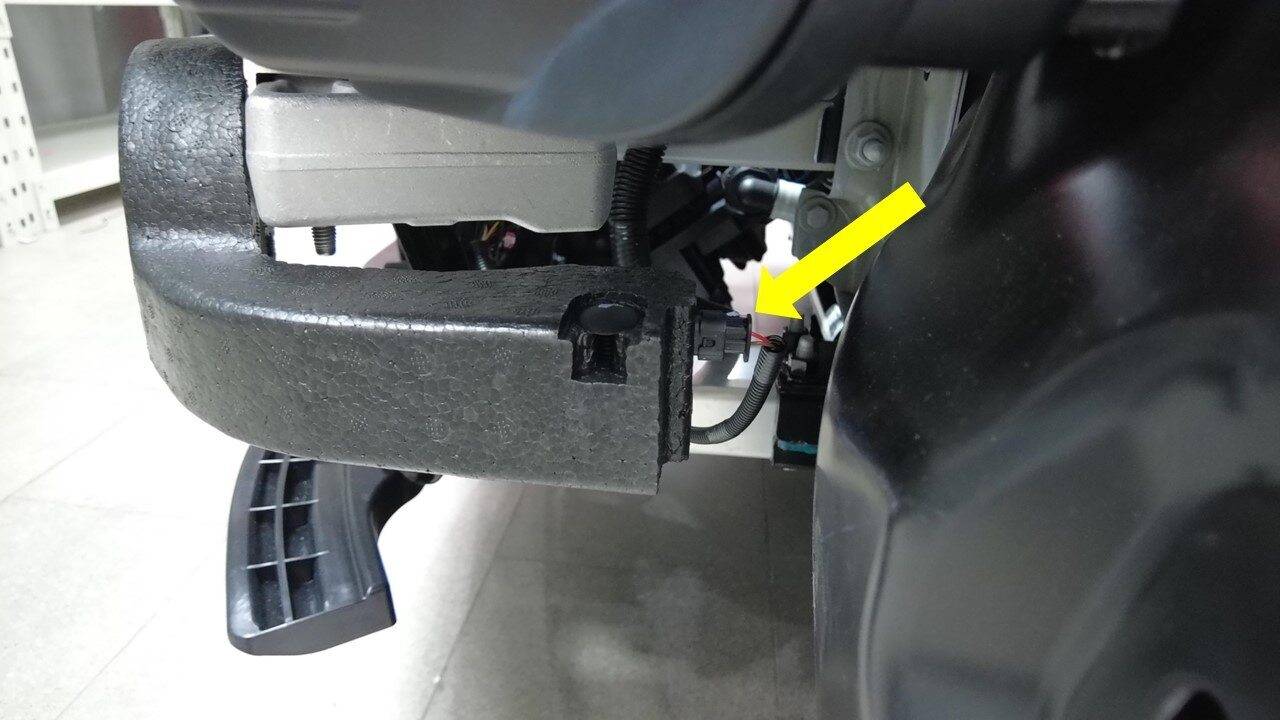

断开冷却风扇和前端模块左侧线束接口。左前行人保护压力管传感器接口先拉锁片解除锁止，再次拉动释放；不要向下按压红锁片。解除左防撞罐及前端模块线束夹。

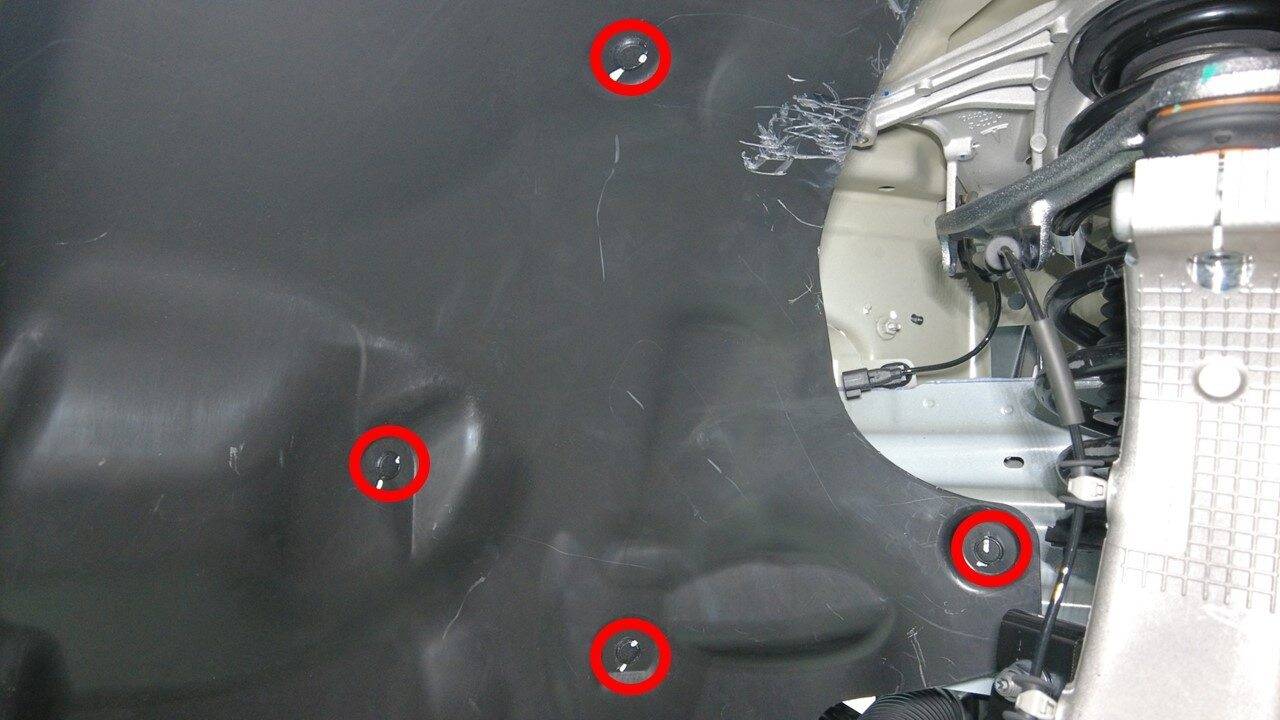

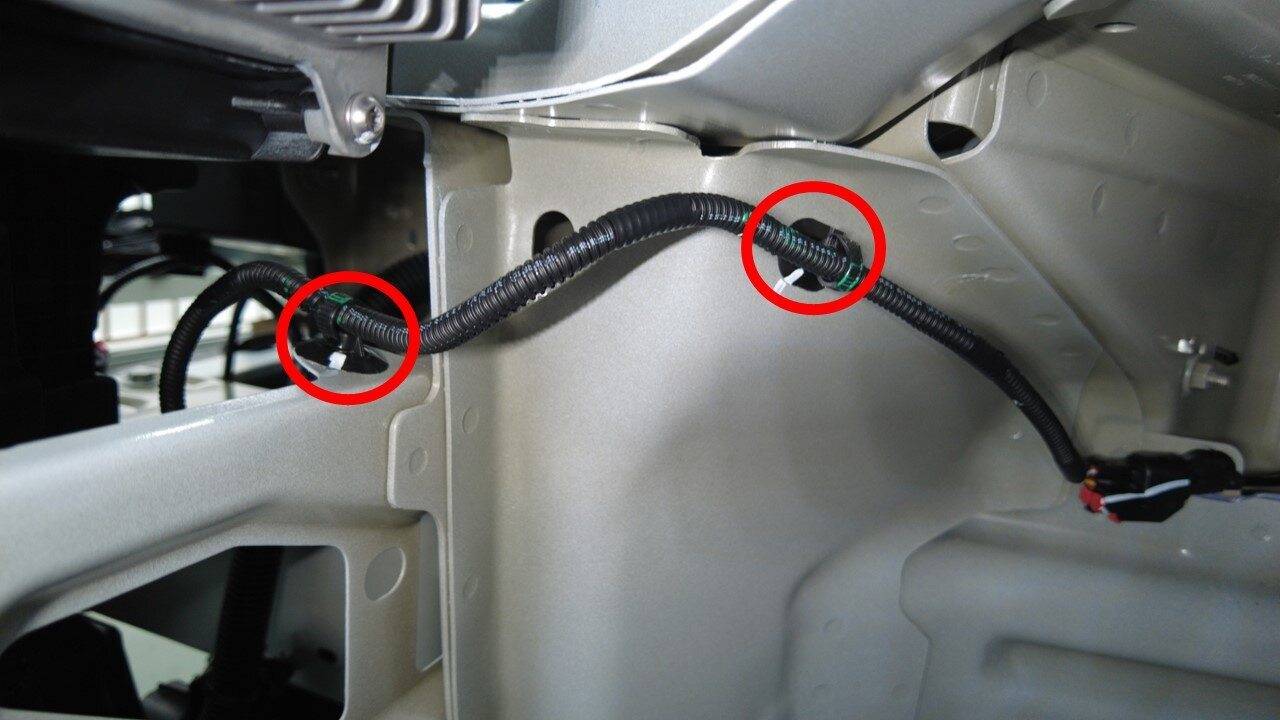

解除左前轮拱内衬四卡子，局部移开内衬。解除轮速传感器线束两个车身卡子，断开左前轮速传感器接口。

在低压已断开的条件下，断开左侧支架碰撞加速度传感器接口，用10毫米套筒拆其固定螺栓并取下传感器，保护部件与安装面；复装该螺栓10 Nm。

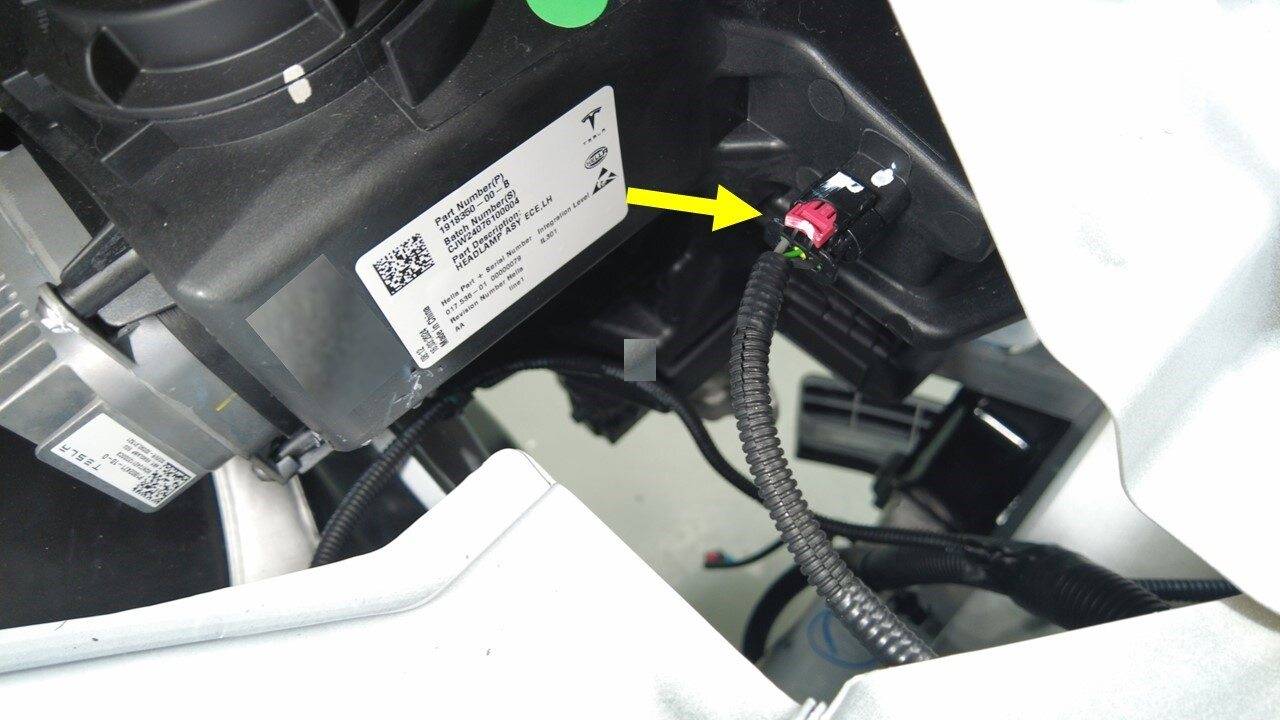

断开左前照灯接口：拉锁片解锁，再次拉动释放，不向下按压。解除前部线束与支架之间的夹子，把线束从支架上移开。

三组螺栓解除后取下支架

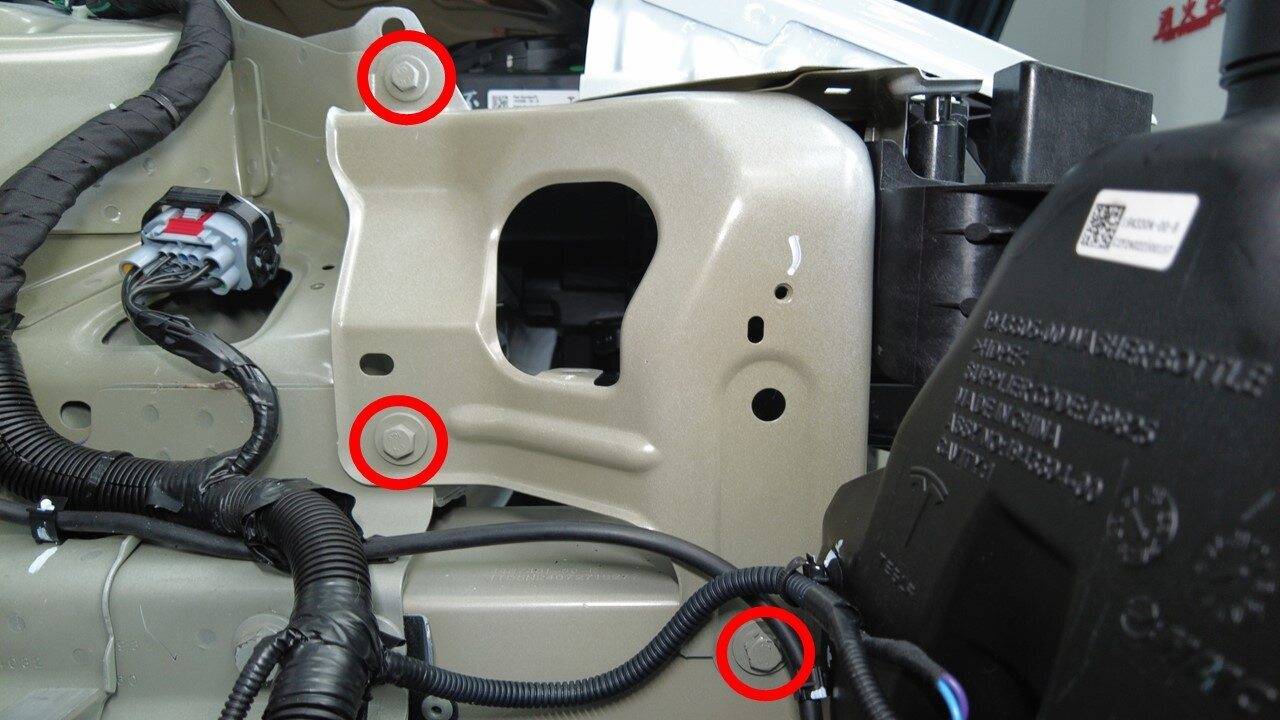

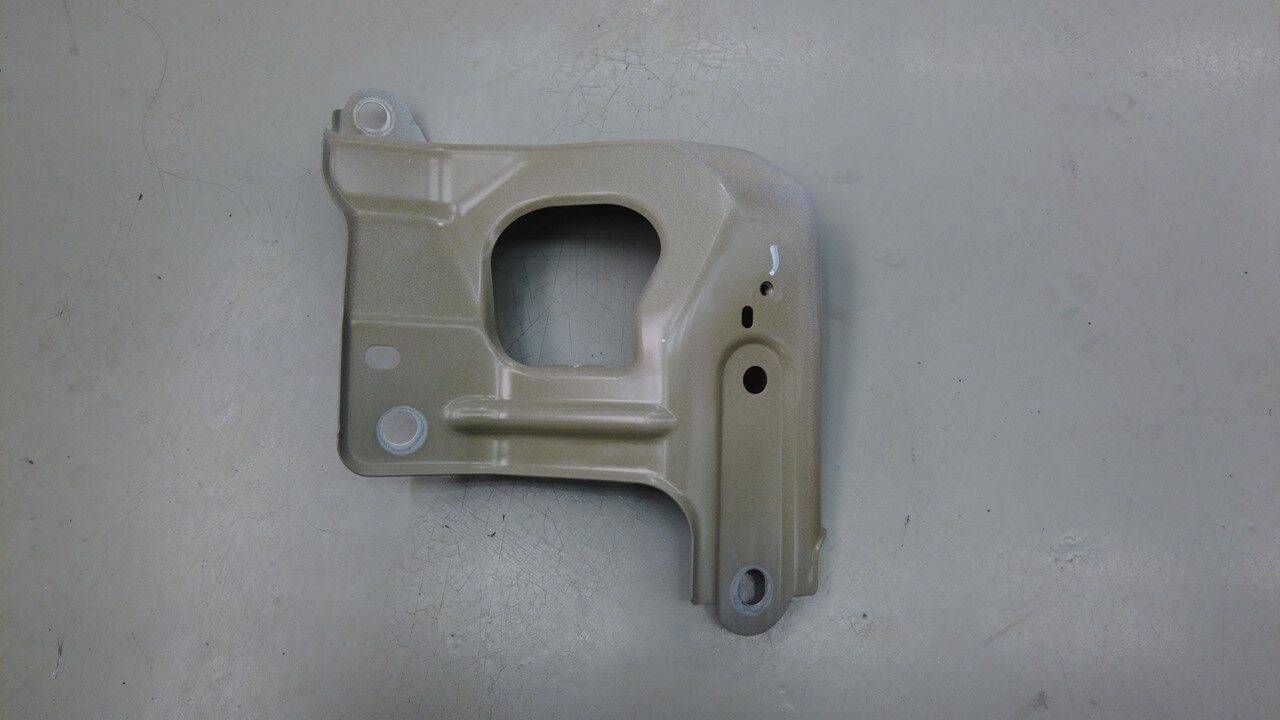

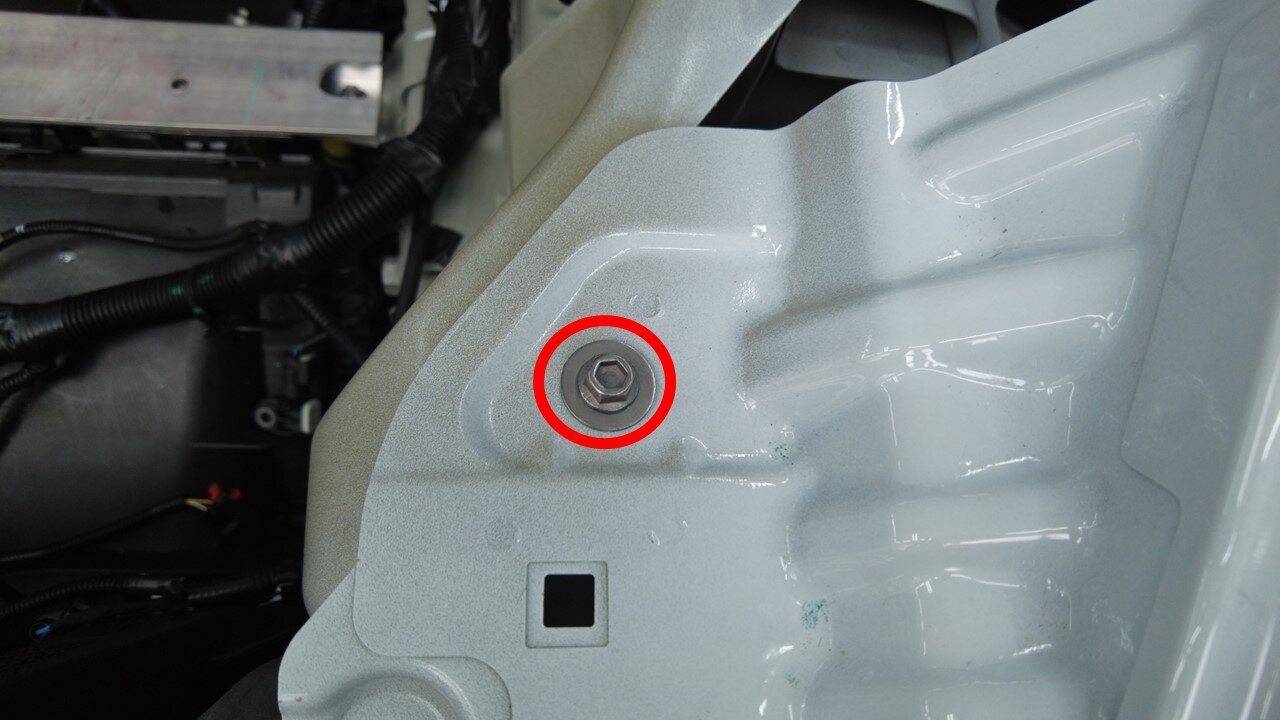

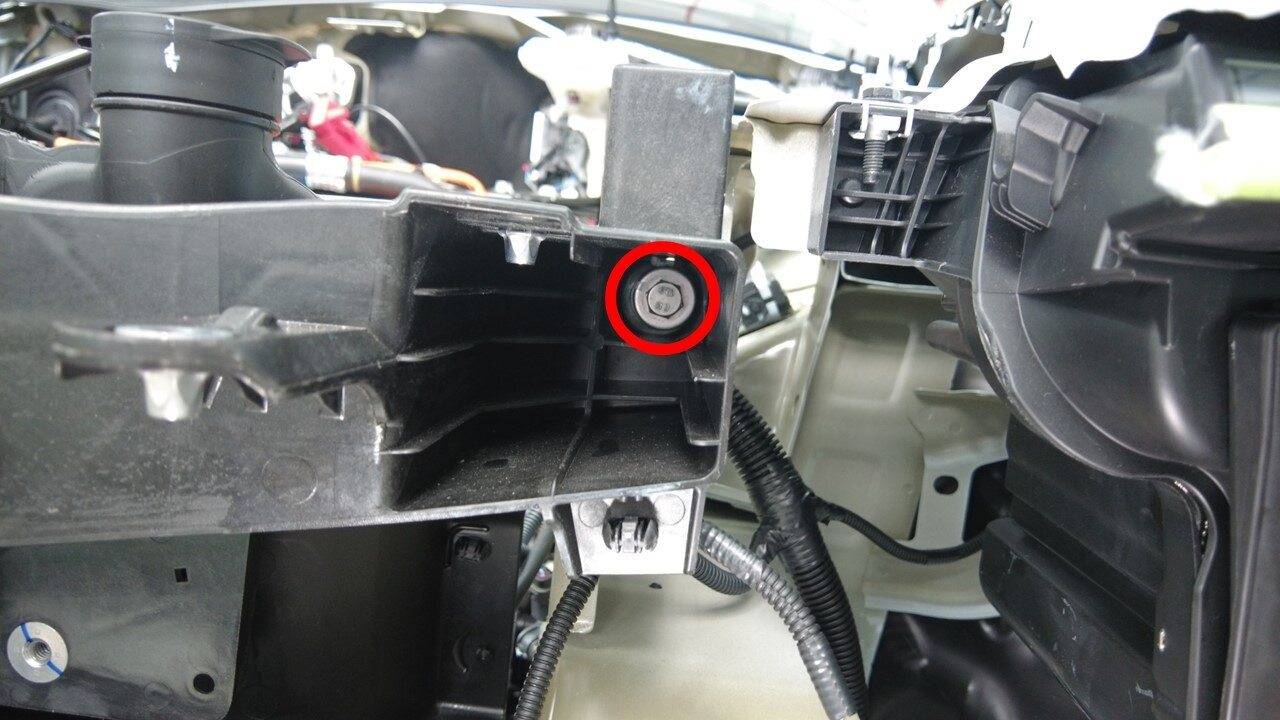

用13毫米深套筒拆支架与车身三颗螺栓；用10毫米深套筒拆支架与左前翼子板螺栓；用13毫米深套筒及10英寸加长件拆支架与前端模块螺栓，再取下支架总成。

全部先预紧，再按30、6.5、16 Nm紧固

将适配支架放回，依次手动预紧支架至前端模块、支架至翼子板、支架至车身三颗螺栓。随后按车身三颗30 Nm → 翼子板一颗6.5 Nm → 前端模块一颗16 Nm顺序完成紧固，分别使用对应深套筒，前端模块固定仍使用10英寸加长件。

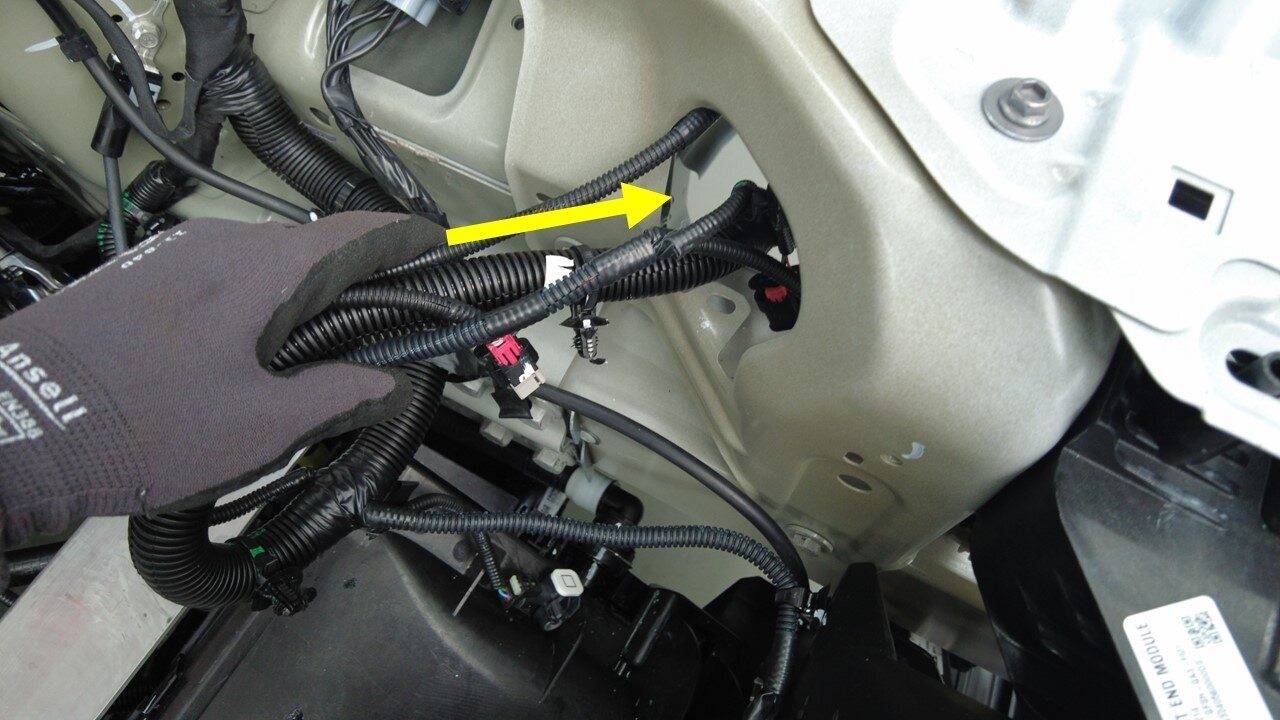

将前部线束穿过左支架布设并恢复夹子。把碰撞加速度传感器放回正确位置，固定螺栓10 Nm，接回接口。恢复防撞罐及前端模块线束夹，接回左前照灯、行人保护压力管传感器、轮速传感器接口，恢复轮速线束两卡子及内衬四卡子，再连接前端模块左侧线束与风扇接口。

完工检查建议：逐组核对支架30、6.5、16 Nm与传感器10 Nm，检查线束穿行、固定和各接口锁止；线束不得被支架边缘或内衬夹住。孔位不能对齐时先回查支架定位及部件适配，不以紧固力强行拉正。

恢复外围总成与左前车轮

与助手装回完整前饰板，接合十六车身卡子。摄像头清洗软管与支架经前端支架通往储液罐，并位于格栅上方；接回软管及车身卡子。上部四颗和两侧角位两颗螺栓3.5 Nm，恢复两个电气接口、轮拱内衬四卡子及行人警示接口和线束夹。裙板三颗10毫米螺栓5 Nm，两侧六卡子恢复。

前底板护板先用两螺母手动预紧托住，七颗螺栓施少量Loctite 222后手动预紧；先紧两螺母8 Nm，再紧七螺栓5 Nm。恢复两侧轮眉及保护胶带拆除。左前车轮放回后手动预紧五螺母，降下车辆，以十字星形紧固至175 Nm；中心盖按气门嘴与盖腔对应关系复位。

恢复灯带两卡子及定位锁片，四螺栓3.5 Nm并接回接口。先接回第一响应人员回路，再装低压连接器，将黑锁片完全推入、绿锁片推入。按支架资料恢复前备箱储物单元，四螺栓5 Nm，前缘密封件与灯条密封件覆盖在储物单元前缘上方。

恢复HEPA时前缘位于储物单元下方，后缘越过制动液储液罐，轻压右侧接合风道密封，清洗软管不能受夹；两螺栓10 Nm，恢复后挡板。

完工检查建议：检查照灯、清洗、风扇与相关诊断状态，确认轮速线束、传感器和内衬不受夹，前饰板及轮眉贴合。功能或警告异常时，先回查本次断开的对应接口与固定，不能把清除警告视为连接及安装已经正确。

原厂资料及关联程序

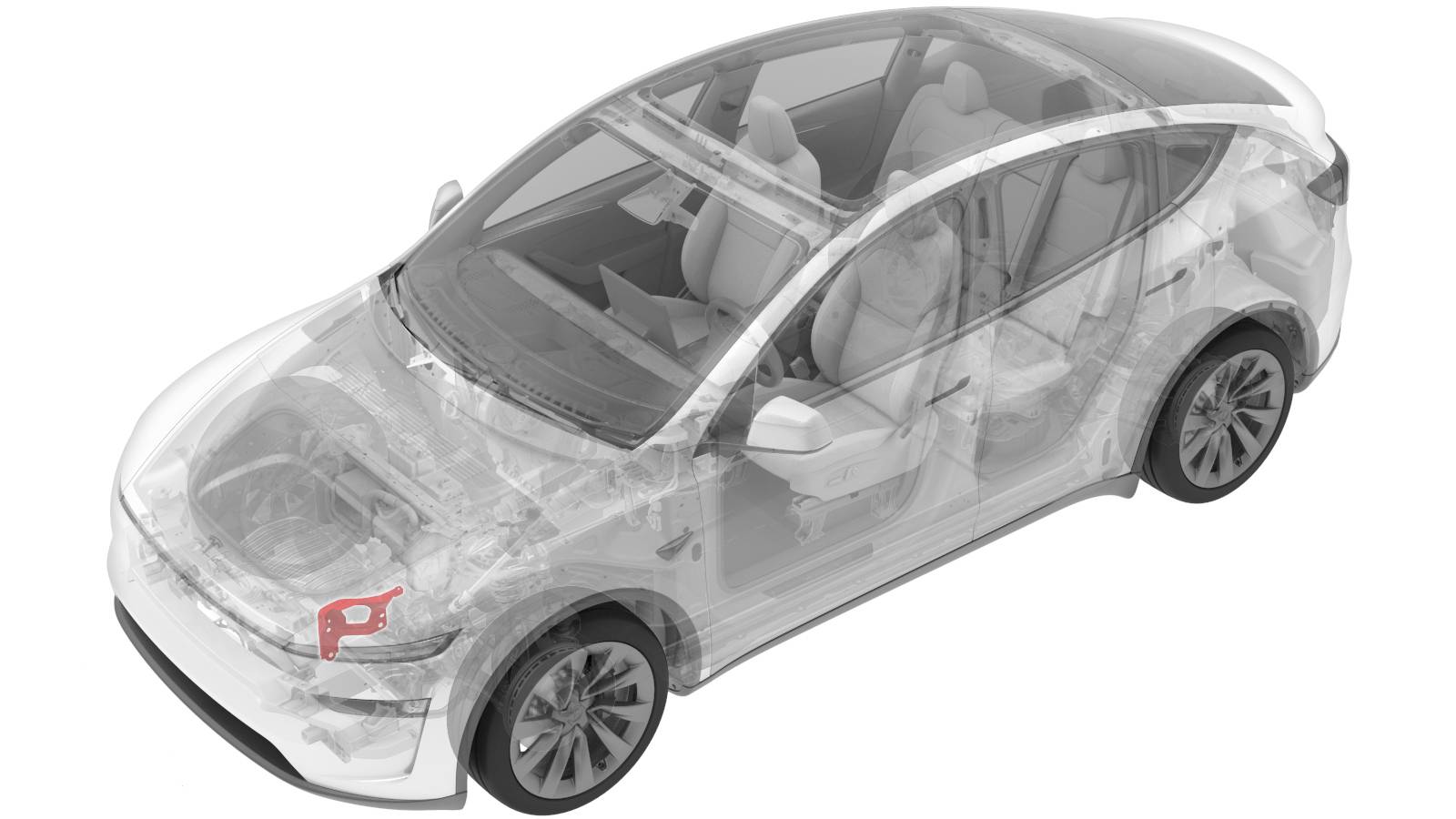

车型与位置：2025+ Model Y左前端模块支架，30/6.5/16 Nm三组固定；展开HEPA配置低压访问。实际核对日期：2026年10月29日。

• 中文原厂程序：支架 - 前端模块 - 左侧（拆卸和更换）。
• 英文原厂程序：Bracket - Front End Module (FEM) - LH (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-F394E4A2-4B15-44D5-9E18-848143D5F5AD。

以下资料用于核对必要前置及复装范围：

• 碰撞加速传感器（拆卸和更换）：低压断开、传感器接口与10 Nm固定；英文资料。
• 轮毂总成（拆卸和安装）：手动松五螺母、六角套筒及175 Nm十字星形紧固；英文资料。
• 饰板 - 前保险杠（拆卸和安装）：完整总成车身连接与软管恢复；英文资料。
• 饰板 - 前保险杠（拆卸和更换）：支架访问引用入口，保留裙板、格栅和线束的内部组装状态；英文资料。
• 灯带 - 前（拆卸和更换）：两卡子、定位锁片及四颗3.5 Nm；英文资料。
• 轮眉 - 翼子板 - 前 - 左侧（拆卸和更换）：前饰板访问轮眉卡接顺序；英文资料。
• 流线型护板 - 前底板（拆卸和更换）：七螺栓5 Nm、两螺母8 Nm及Loctite 222；英文资料。
• 低压电源（断开和连接）：断电等待、双阶段锁片及第一响应人员回路；英文资料。
• HEPA过滤器（拆卸和更换）：HEPA配置访问与10 Nm恢复、防夹；英文资料。
• 前备箱挡板 - 后部（拆卸和更换）：低压与HEPA访问前挡板卡接；英文资料。
• 前备箱储物单元（拆卸和更换）：四颗5 Nm及前缘密封件覆盖；英文资料。
• 举升车辆 - 双柱举升机：支撑垫块、支撑点和双侧锁止；英文资料。

图片来自Tesla原厂维修手册。三组紧固件位置、线束及传感器安装面分别核对，不能将其他车型的支架扭矩套入此处。
