特斯拉 Model Y L 前排靠背电机更换：5 Nm、调节管6毫米与座椅校准

特斯拉 Model Y L驾驶位前排靠背倾角调节电机更换，固定螺栓使用8毫米深套筒、5 Nm。拆紧固件时需托住电机，保护定位销；复装调节管从外侧可见约6毫米，内侧使用新卡子1527040-00-A。换后还需执行驾驶位座椅校准。

整椅先拆出，四颗车身螺栓换新

佩戴防割手套，打开左侧车门并降窗。拆仪表板左端盖：局部松开覆盖端盖的主密封条，解除端盖卡子；解除A柱下饰板最上端卡子，最后端向上释放，再把整块饰板向后取下。

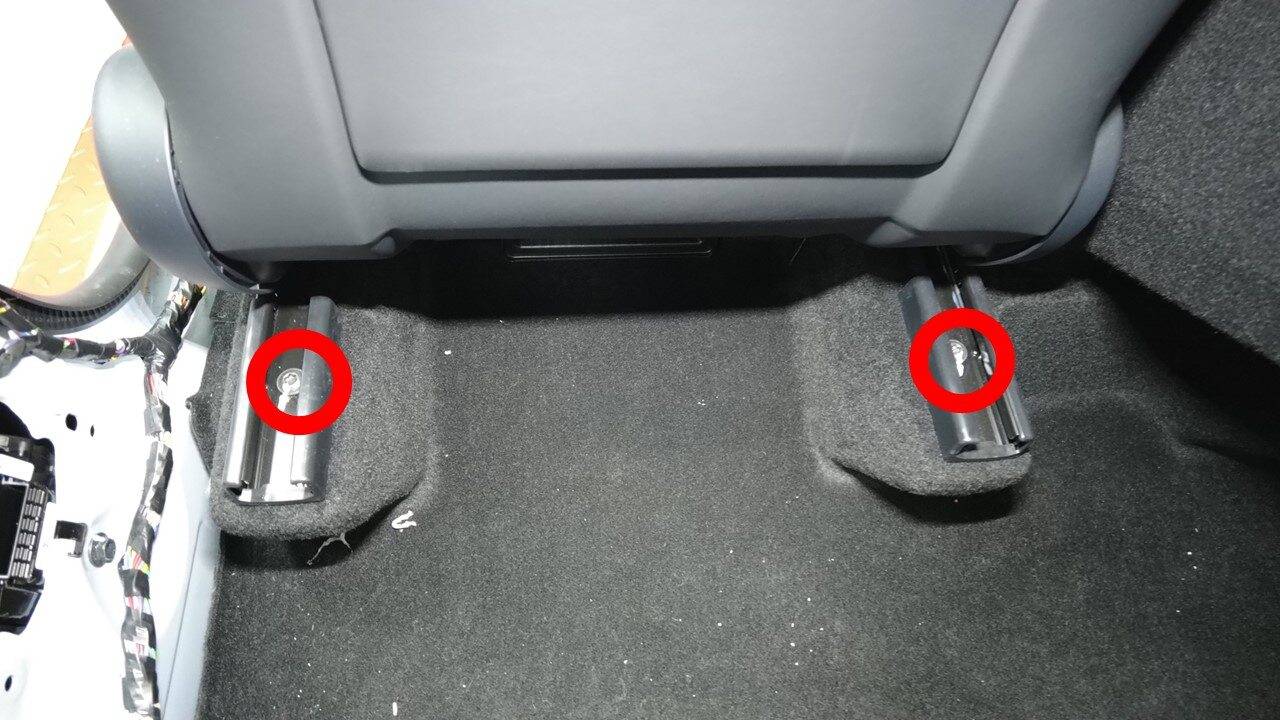

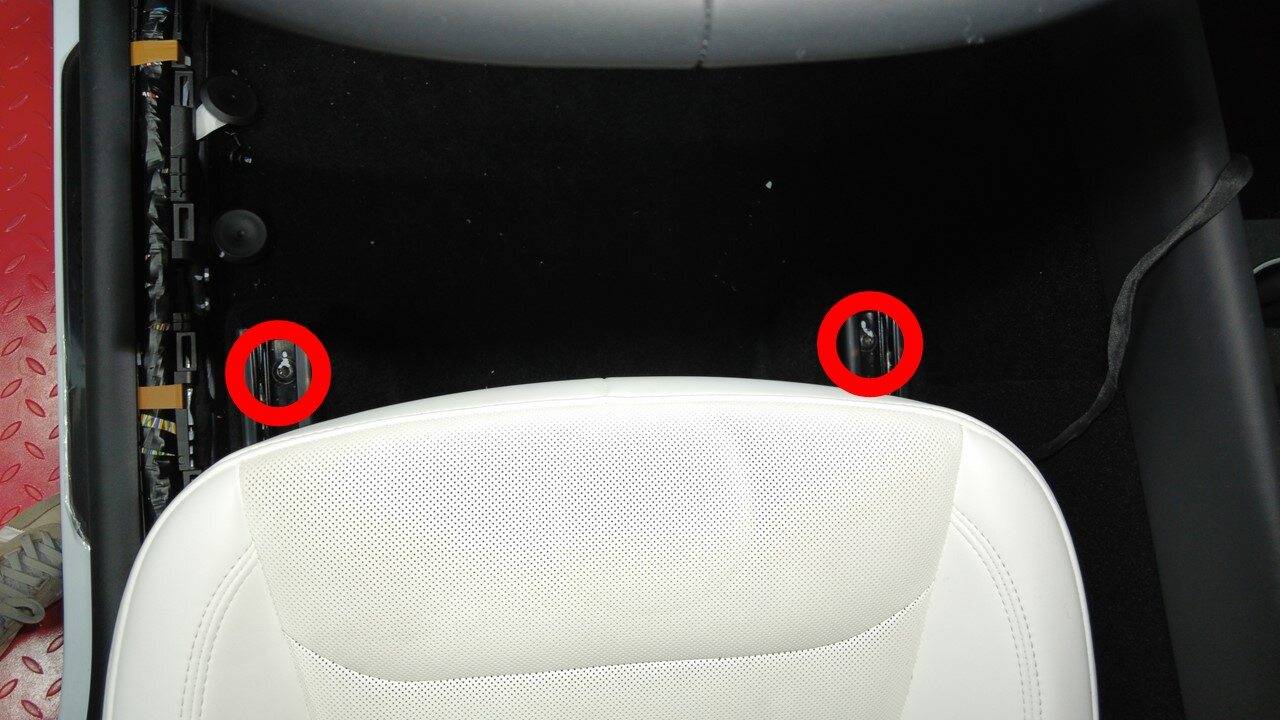

座椅移到最前端，用1133787-00-A安全带释放钥匙从预紧器连接件底部解除安全带。拆下并弃用后部两颗车身螺栓；座椅移到最后端，拆下并弃用前部两颗螺栓。四颗均使用TP45增强型梅花批头，装回使用新1458818-00-A螺栓，33.5 Nm。

把座椅移至滑轨中部并完全升高，再断开低压：拔下充电线，关闭空调至少30秒，驻车并保留所需开门降窗，后门锁扣处放毛巾。拆后部挡板；HEPA配置拆两颗螺栓并抬后缘避开制动液储液罐，取出HEPA。最后一次移动车窗至少一分钟后，触摸屏“控制→安全→关闭电源”并确认。释放绿锁片，黑锁片按位置1拉出，再按位置2继续拉出；取下低压接口，断开第一响应人员回路并等待两分钟。

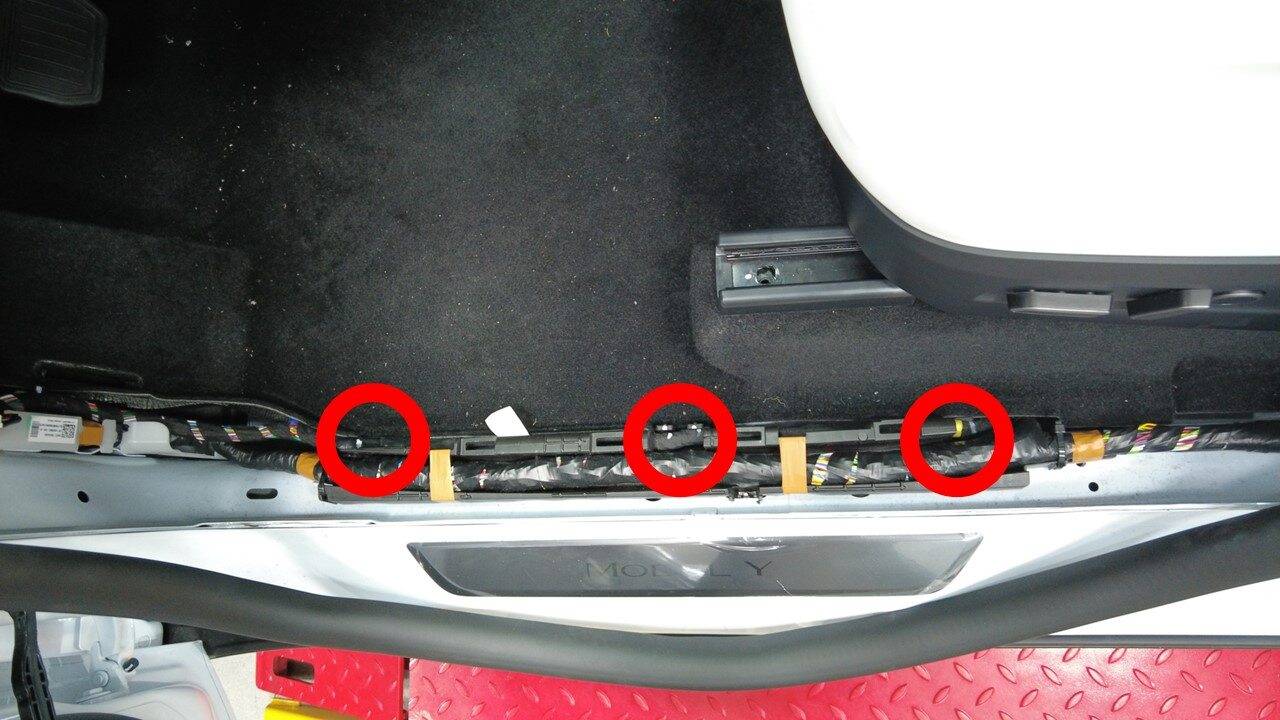

解除座椅线束连接器锁，再从左侧车身控制器取下接口，不能强拉仍锁止的连接器。解除门槛四个线束卡子，将线束从左前地毯下拉出。助手从第二排托住靠背，与助手经左前门取出整椅，保护蒙皮和饰板。以下在受托的座椅上完成电机访问。

先取得靠背外壳及腰托访问

一手托住头枕，解除背部锁片，向上取下，避免对部件过度施力。拆头枕基座时释放两侧弹簧夹，再把基座向上拉离头枕框架机构。解除外壳底部两系带，底部卡子先向内推再向后拉，逐步移开外壳。

在低压已断开的条件下，解除覆盖靠背框架左右下角的顶部翻片与四个靠背饰板固定件。将蒙皮移开以取得接口访问，先内侧气囊、后外侧气囊，分别下压各自两个白色锁片并断开电气接口。再断开靠背通风扇、倾角电机、腰托阀组及ECU、腰托泵接口。部分解除六个线束夹和锁片，解除腰托泵两个卡子；挤压定位夹三凸叶并向泵方向推动。使用10毫米套筒拆腰托固定螺栓，下部朝泡沫方向推离框架，移出腰托泵，再先上滑使底部退出、后下滑使顶部退出，取下腰托总成。

两侧护板和支架分别解除

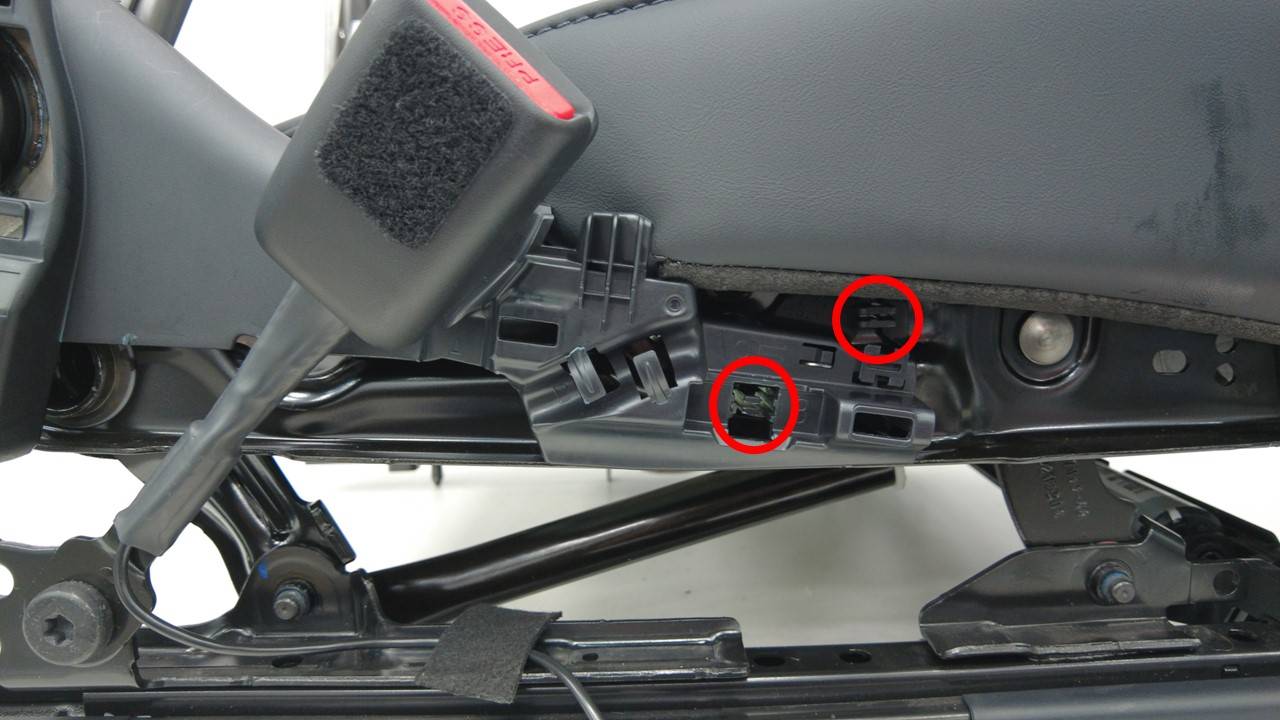

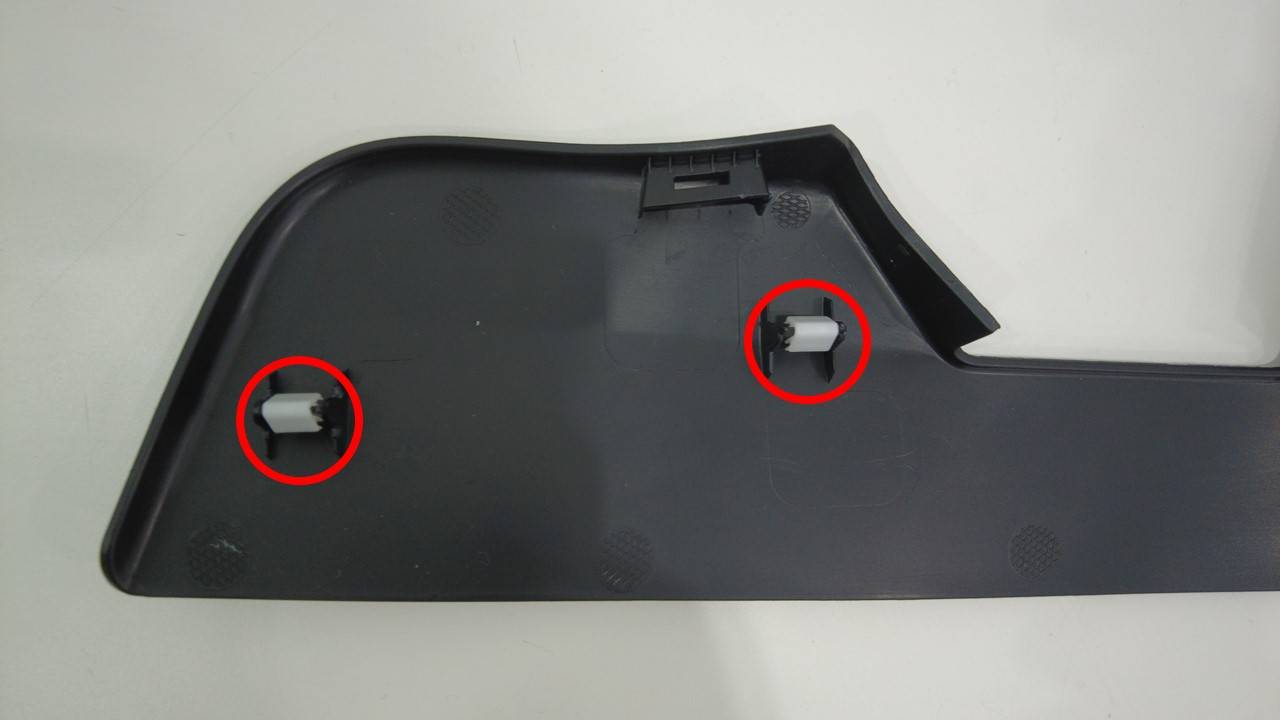

内侧护板先解除前部三卡子，按下部先、上部定位夹后的顺序；此时不能整块强拉。再把护板后部向外移，解除后部三卡子。外侧护板拆一颗8毫米螺栓，解除前锁片及中央两卡子，中央先下部后上部；断开两个座椅开关接口，后部先向外再向上解除四卡子，取下护板。整椅已从车辆拆下，安全带连接件的取放与最终恢复按整椅拆装资料执行。

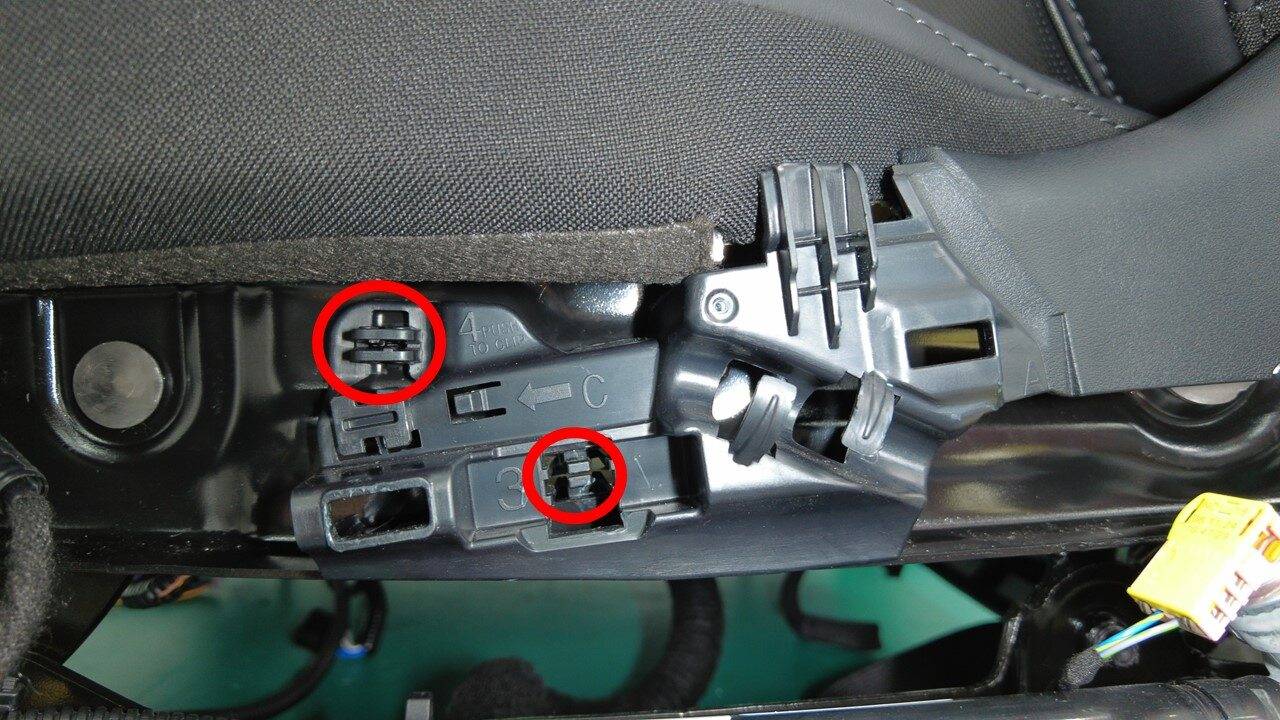

内外侧支架各自先解除前部两卡子，再释放锁片并提起支架，向后松开后部两卡接，旋转移离框架。若靠背外壳仍局部在位，对应一侧底卡子先向内推再向后拉，避免支架被外壳阻挡。两侧独立核对，不用强扳支架补偿未解除固定。

调节管移开后，托住电机再拆螺栓

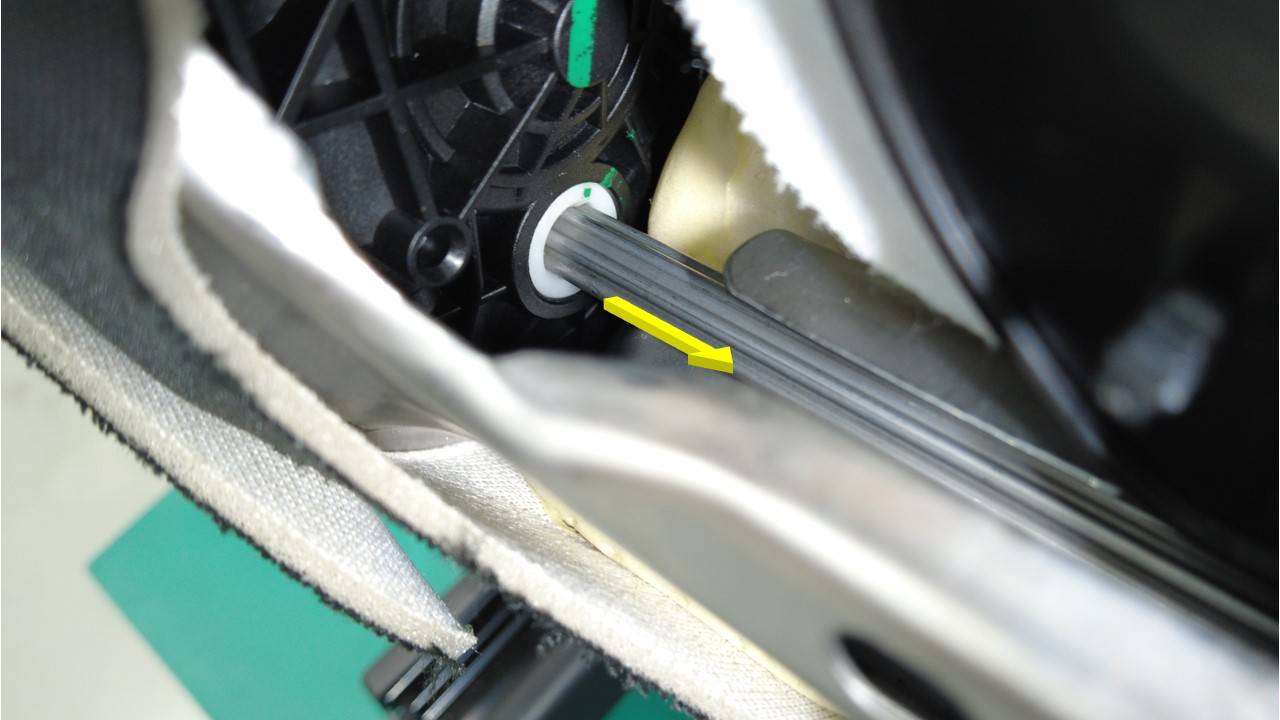

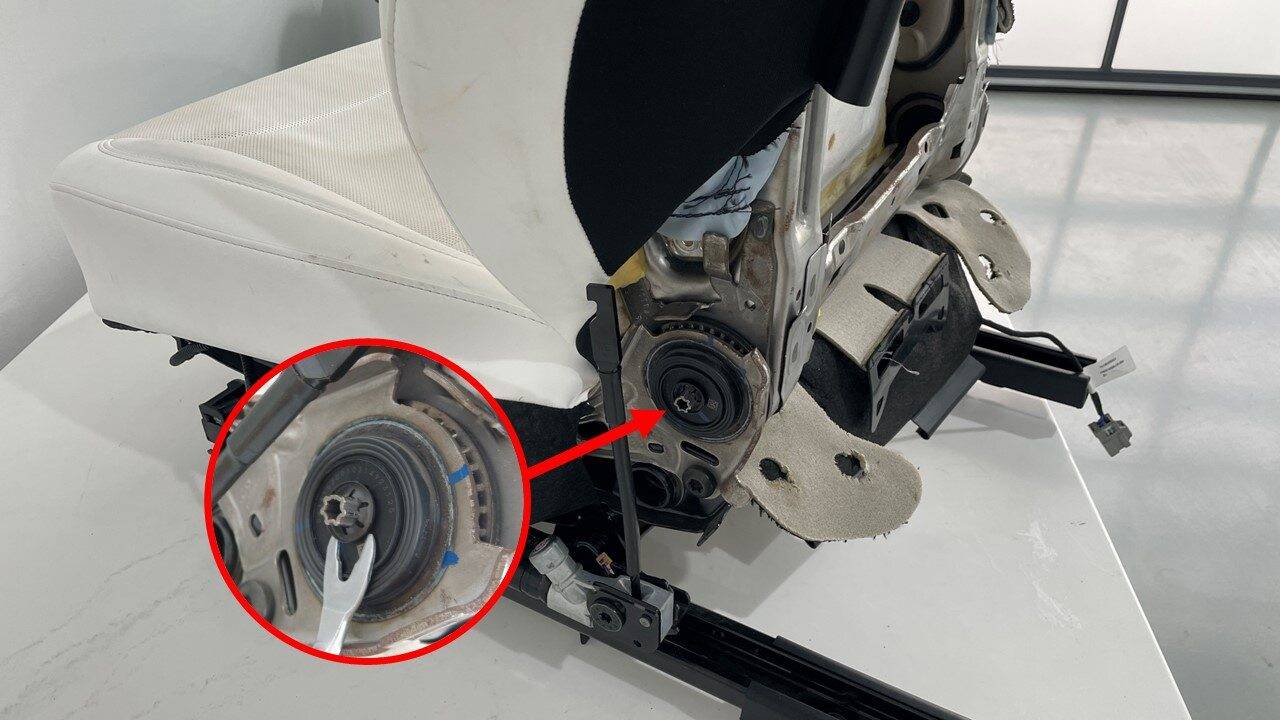

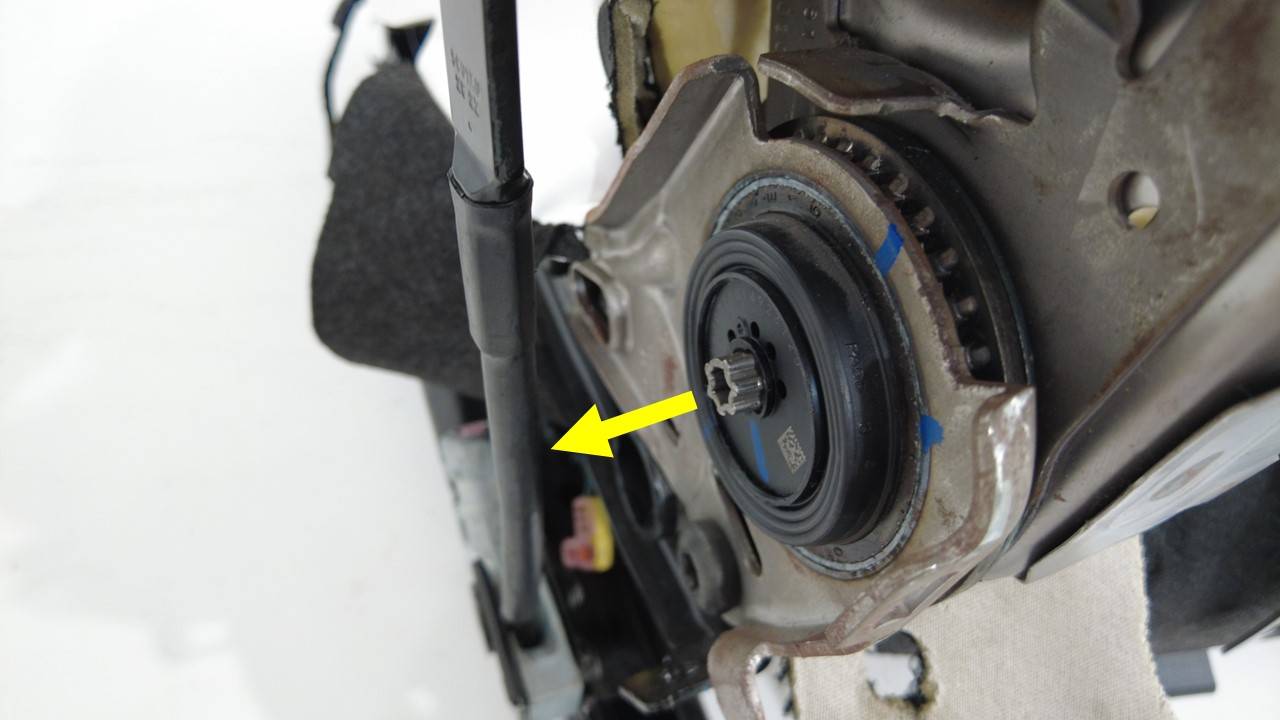

从不同角度逐步解除固定调节管的卡子并弃用，不能始终从同一角度硬拉。推动调节管穿过框架，另一侧露出一小段后将管拉出。此次电机访问保留管上卡子，装回内侧另用新卡子。

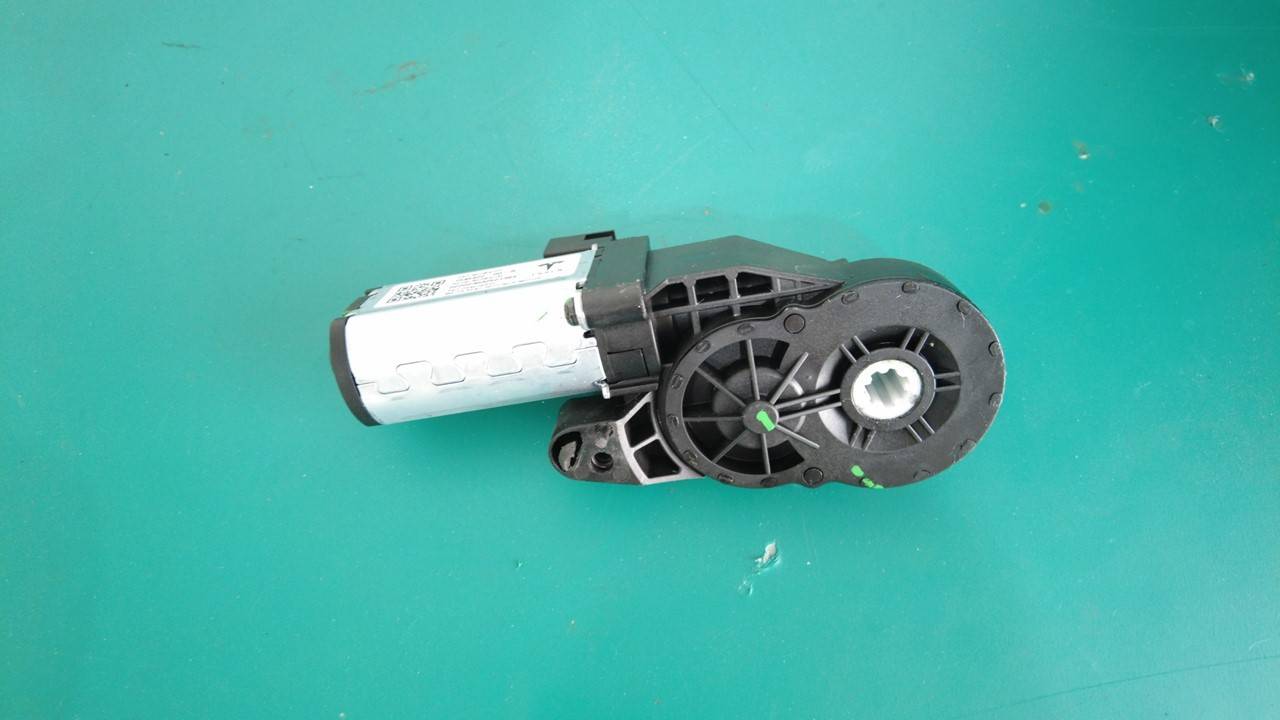

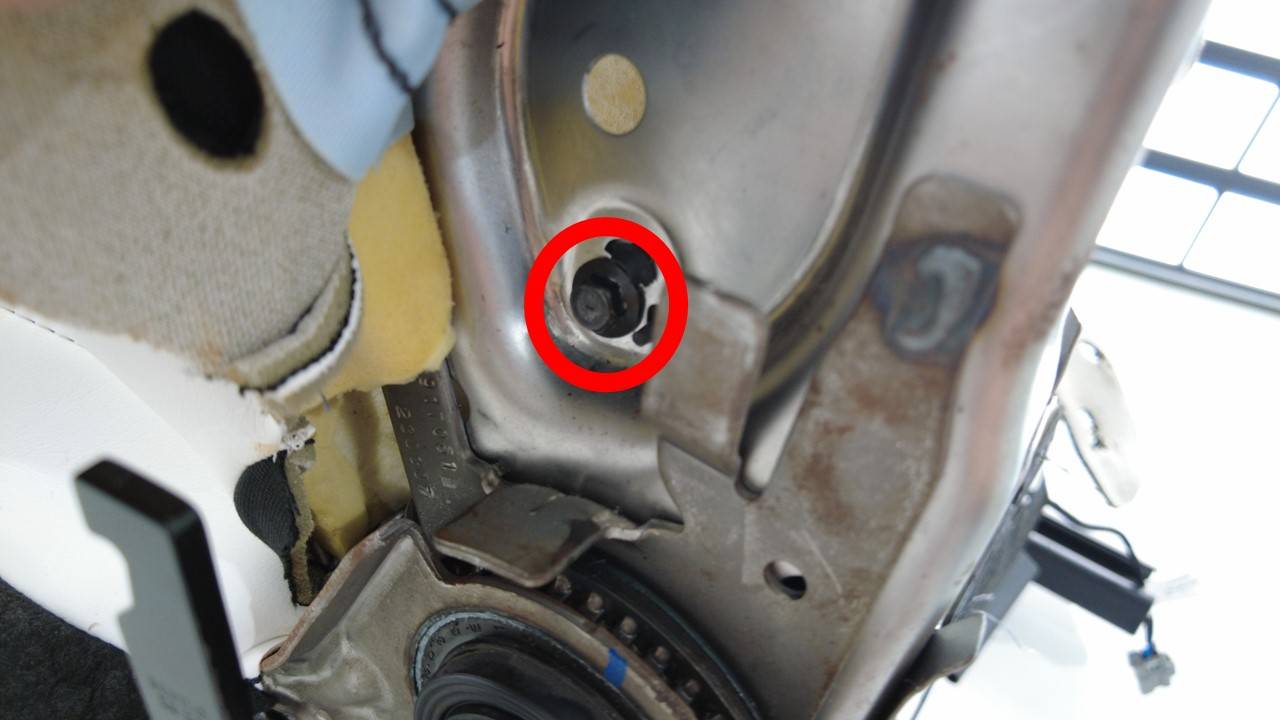

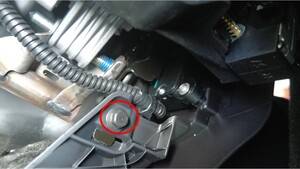

托住靠背电机，使用8毫米深套筒拆固定螺栓，再取下电机。原厂要求固定电机后再拆紧固件，避免拆卸过程中损坏定位销。

定位销先对位，调节管约6毫米，再紧5 Nm

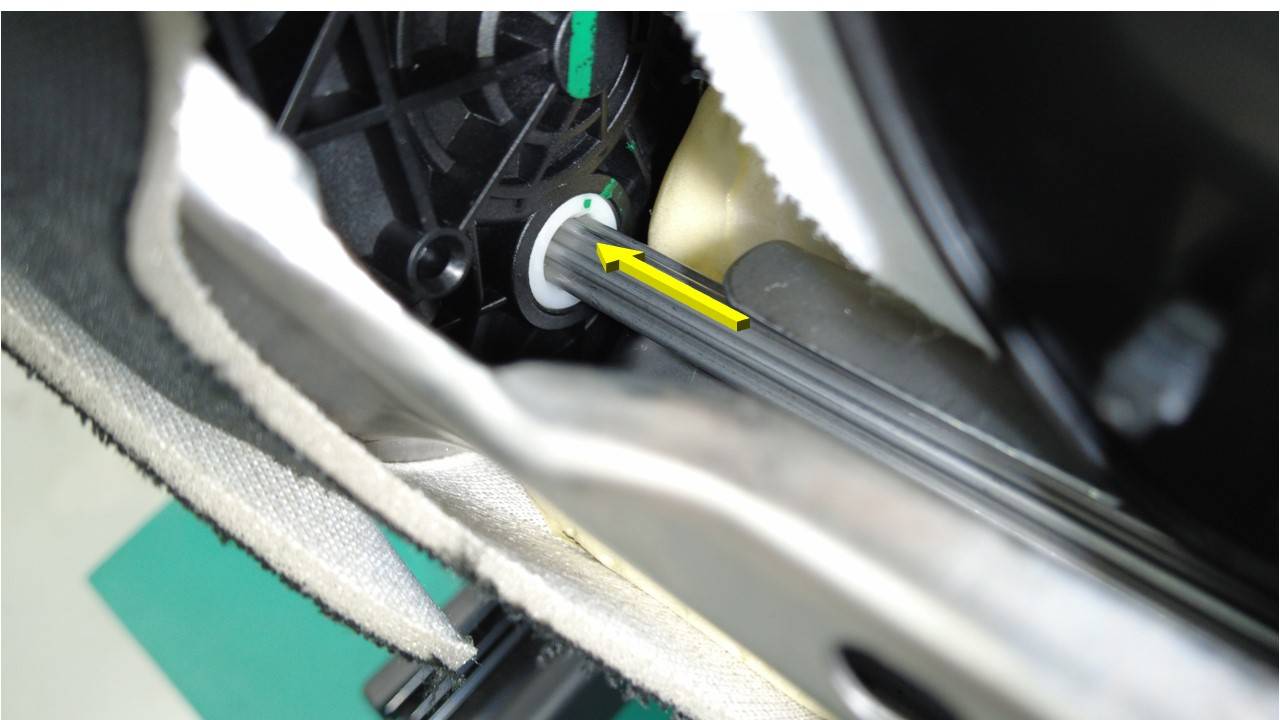

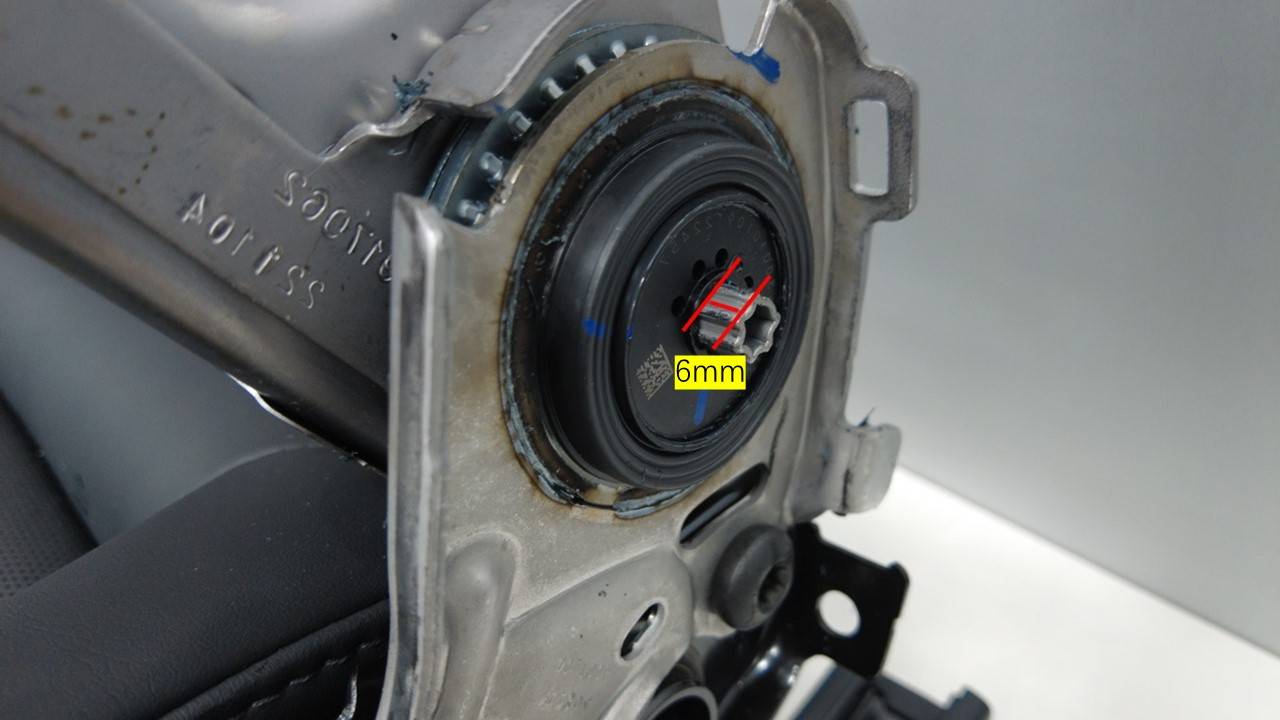

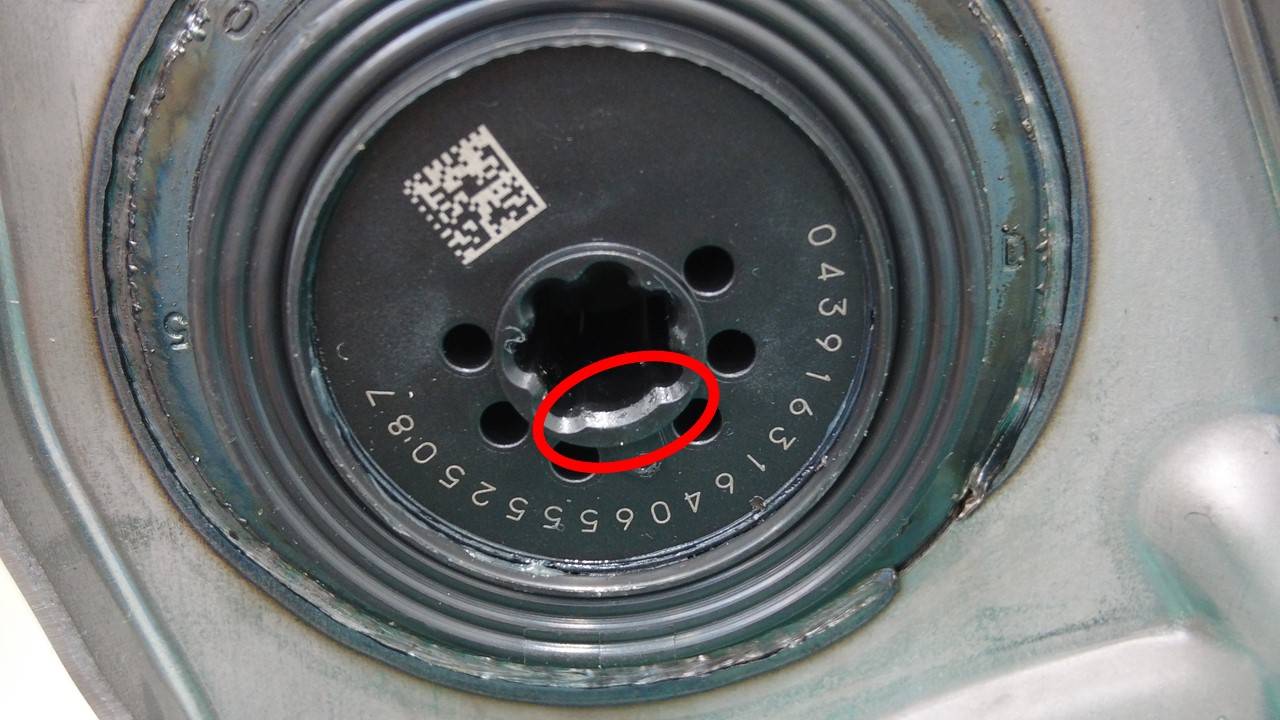

把适配电机装到靠背框架，确认定位销位置正确，先手动拧紧螺栓。将调节管从整椅内侧推入并穿过框架，直到约6毫米调节管从外侧可见。

助手握住调节管外侧一端，用12毫米深套筒及橡胶锤轻敲，将新1527040-00-A卡子装入调节管内侧一端。最后用8毫米深套筒把电机固定螺栓紧固至5 Nm。

恢复支架、腰托与靠背外壳

两侧支架分别先把后部两锁片放入框架，再旋转就位，确认支架内饰板处于座垫框架内，恢复前部两卡子。恢复外侧护板后部、两个开关接口、中央两卡子（先上部定位夹后下部），前锁片及一颗5 Nm螺栓；内侧护板先后部三卡子，再前部三卡子（先上部定位夹后下部），用手电检查卡子与饰板无损。

将腰托支柱滑入靠背框架顶部，朝泡沫推入，再向下滑动使底部卡住框架。10毫米套筒将腰托固定螺栓紧固至5 Nm；恢复泵两个卡子、六线束夹与锁片。依次接回腰托阀组及ECU、倾角电机、腰托泵、靠背通风扇、外侧气囊和内侧气囊接口，恢复四饰板固定件及左右下角顶部翻片，确保全部座椅接口接妥后再恢复整椅低压。恢复靠背外壳底卡接与两系带，头枕框架支柱按外壳安装阶段完全就位，恢复弹簧夹；头枕对准四固定槽向下装回。外壳资料中涉及轻拉与轻压的检查方向存在中英文差异，未得到适用原厂澄清前，不自行执行方向化检查。

整椅装回，线束先入导件

与助手托住靠背把整椅放回。线束排入左前地毯下，先放在线束导件，再恢复门槛四卡子，多余线束收在支架与车身之间。接回左侧车身控制器连接器并锁止，按整椅资料执行推、拉、推检查。

恢复A柱下饰板及顶端卡子，装回端盖和主密封条。按整椅资料接回安全带至左前预紧器，并完成其推、拉、推就位检查。外侧护板资料对此连接件的检查顺序存在中英文差异；若实车不能确认适用的整椅连接检查要求，应暂停交车并核对原厂资料，不自行以另一方向替代。

先接回第一响应人员回路，再装低压连接器，黑锁片完全推入、绿锁片推入。HEPA前缘置于储物单元下方，后缘越过制动液储液罐，轻压右侧接合风道密封，避免夹住清洗软管；两颗螺栓10 Nm，恢复后挡板。

座椅移至最前端，装两颗新后部螺栓33.5 Nm；再移至最后端，装两颗新前部螺栓33.5 Nm。恢复座椅位置、车窗和车门。对外壳及安全带连接检查要求存在未解决疑问时，保留停工条件，不能把外观贴合当作全部检查完成。

换后执行驾驶位座椅校准

通过触摸屏“控制→软件”，长按MODEL约两秒，输入service并确认进入维护模式。钥匙放中控台杯托后侧读卡器，同时踩制动踏板并按住右转向信号灯按钮十秒，确认GTW UNLOCKED。

在Low Voltage → Seats → Calibrate Seat执行PROC_VCLEFT_SEAT-CALIBRATE，也可使用Toolbox运行同名例行程序。完成后退出维护模式，确认红色标识消失。

完工检查建议：分别核对电机定位销与5 Nm、调节管外露约6毫米及新内侧卡子、支架卡接、线束和整椅四颗新33.5 Nm螺栓，确认指定校准完成。靠背动作异常、校准报错或安全带连接检查未解决时，先回查相应装配与原厂要求，不继续加力或交车。

原厂资料及关联程序

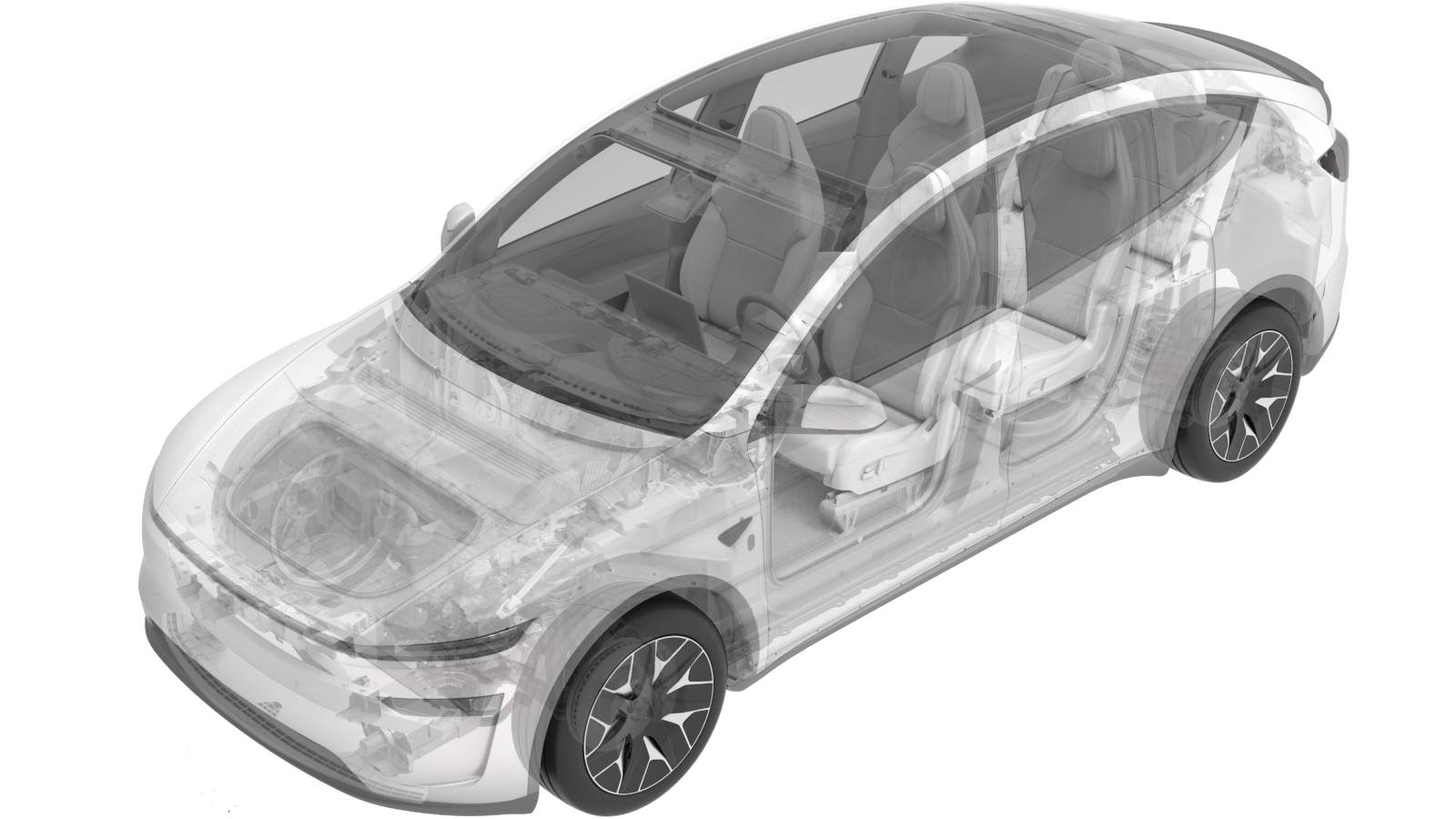

车型与位置：Model Y L驾驶位前排靠背倾角调节电机；整椅拆出作业，展开HEPA配置低压访问。实际核对日期：2026年10月28日。

• 中文原厂程序：电机 - 角度调节 - 座椅靠背 - 第一排座椅（Model Y L）（拆卸和更换）。
• 英文原厂程序：Motor - Recliner - Backrest - Front Seat (Model YL) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-B82AB995-4771-4A21-A606-30E01FCE5786。

以下资料用于核对必要前置及复装范围：

• 电机 - 角度调节 - 座椅靠背 - 第一排座椅（Model Y L）（拆卸和安装）：电机定位销、5 Nm、调节管约6毫米与新内侧卡子；英文资料。
• 第一排座椅总成 - 左侧（拆卸和安装）：整椅取放、低压前后顺序、连接件检查与四颗新33.5 Nm螺栓；英文资料。
• 角度调节管 - 第一排座椅（Model Y L）（拆卸和更换）：多角度解除卡子与调节管穿框架访问，电机访问保留管上卡子；英文资料。
• 支架 - 侧护板 - 内侧 - 驾驶位座椅（Model Y L）（拆卸和更换）：内侧支架前后卡接与旋转装入；英文资料。
• 支架 - 侧护板 - 外侧 - 驾驶位座椅（Model Y L/高性能版）（拆卸和更换）：外侧支架卡接及内饰板处于座垫框架内；英文资料。
• 侧护板 - 内侧 - 驾驶位座椅（Model Y L）（拆卸和更换）：前后三卡子与上部定位夹先后顺序；英文资料。
• 侧护板 - 外侧 - 驾驶位座椅（Model Y L）（拆卸和更换）：5 Nm、开关接口与卡接；安全带连接检查方向差异需核对适用要求；英文资料。
• 座椅靠背 - 电动腰托 - 第一排座椅 - 左侧（Model Y L）（拆卸和安装）：电机前置腰托访问、六线束夹及泵固定；英文资料。
• 保护壳 - 座椅靠背 - 驾驶位座椅（Model Y L）（拆卸和更换）：外壳、两弹簧夹及双系带；轻拉与轻压检查差异需原厂澄清；英文资料。
• 头枕 - 驾驶位座椅（Model Y L）（拆卸和更换）：头枕锁片与四槽对位；英文资料。
• 饰板 - 下 - A 柱 - 左侧（拆卸和更换）：座椅车身接口访问；英文资料。
• 仪表板 - 端盖 - 基板 - 左侧（拆卸和更换）：A柱下饰板前置端盖与密封条；英文资料。
• 低压电源（断开和连接）：整椅接口断开前隔离及第一响应人员回路恢复；英文资料。
• HEPA过滤器（拆卸和更换）：HEPA配置低压访问与10 Nm、防夹；英文资料。
• 前备箱挡板 - 后部（拆卸和更换）：低压访问挡板卡接；英文资料。
• 网关（解锁）：校准前GTW UNLOCKED状态与解锁动作；英文资料。
• 维护模式：校准入口及完工退出；英文资料。

图片和动画来自Tesla原厂维修手册。电机定位销损伤、调节管或卡子不能正确就位、校准无法完成，或连接检查要求未澄清时，先停止并核对适用资料，不能只按单颗5 Nm螺栓判断维修完成。
