奔驰S级W222整车网络与供电（三）

奔驰S级W222本篇聚焦“整车网络与供电”，保留功能说明、系统框图、部件位置与必要的代表性部件页面。从网络拓扑、网关和供电状态入手，确认控制单元通信与电源条件。

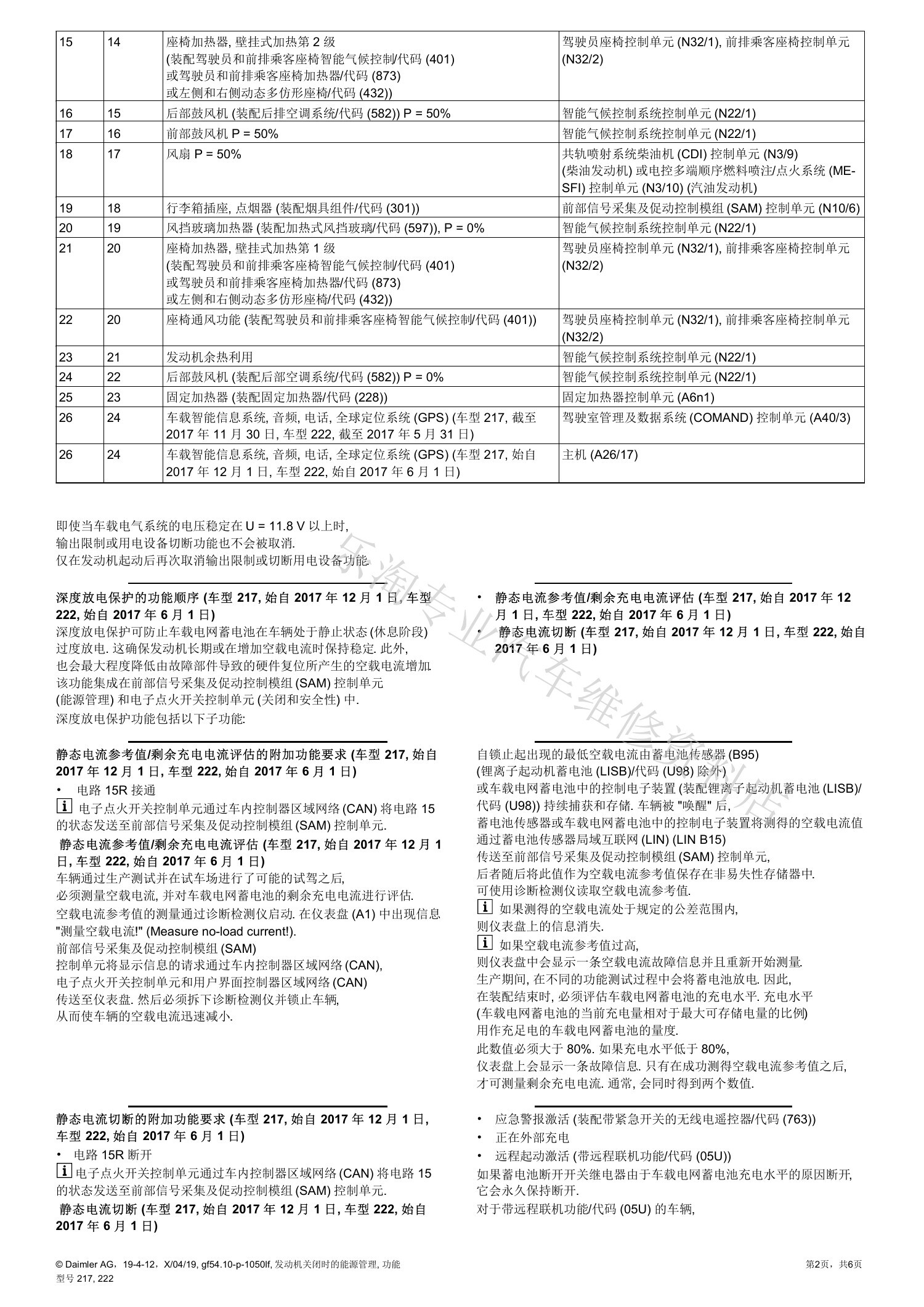

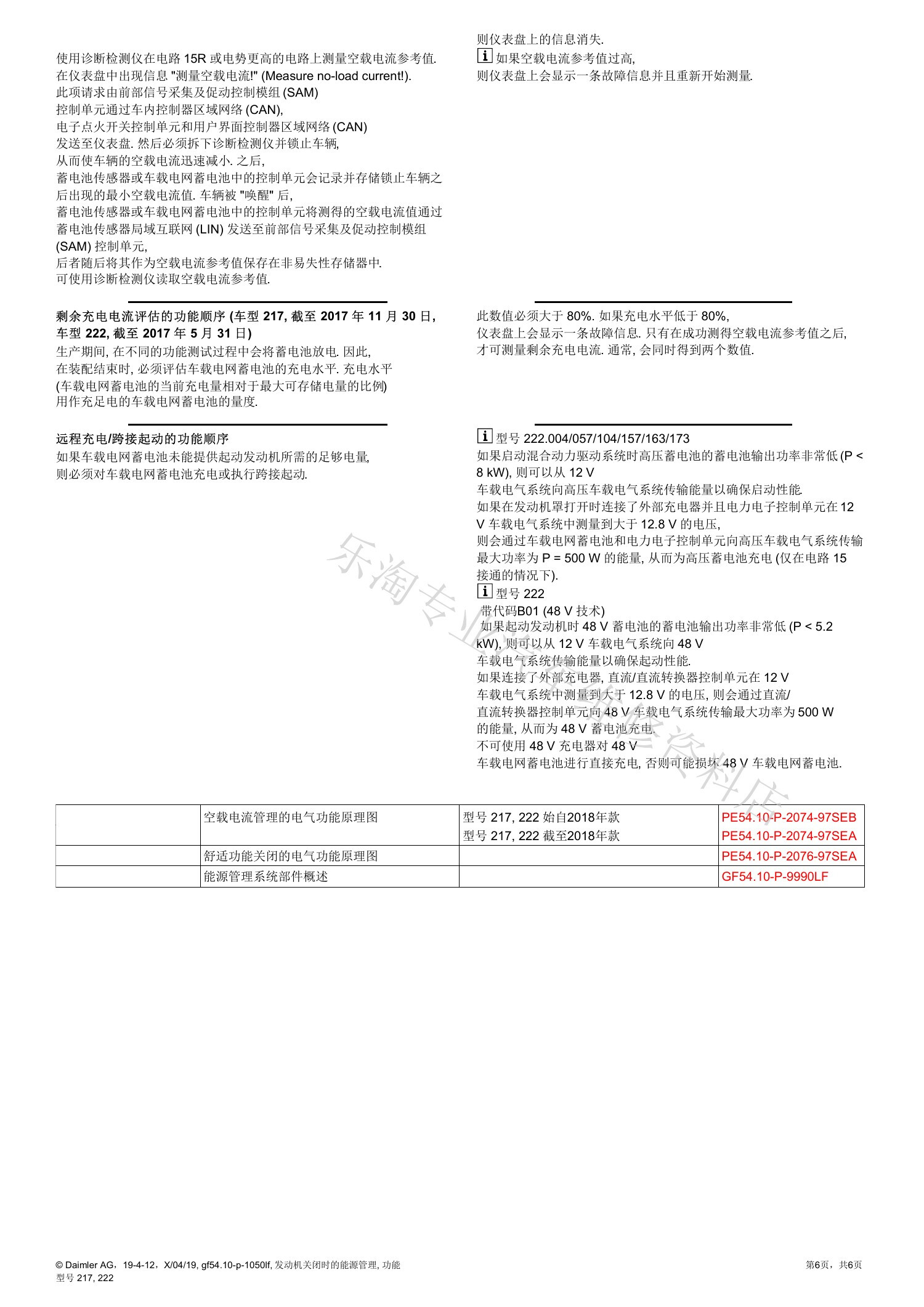

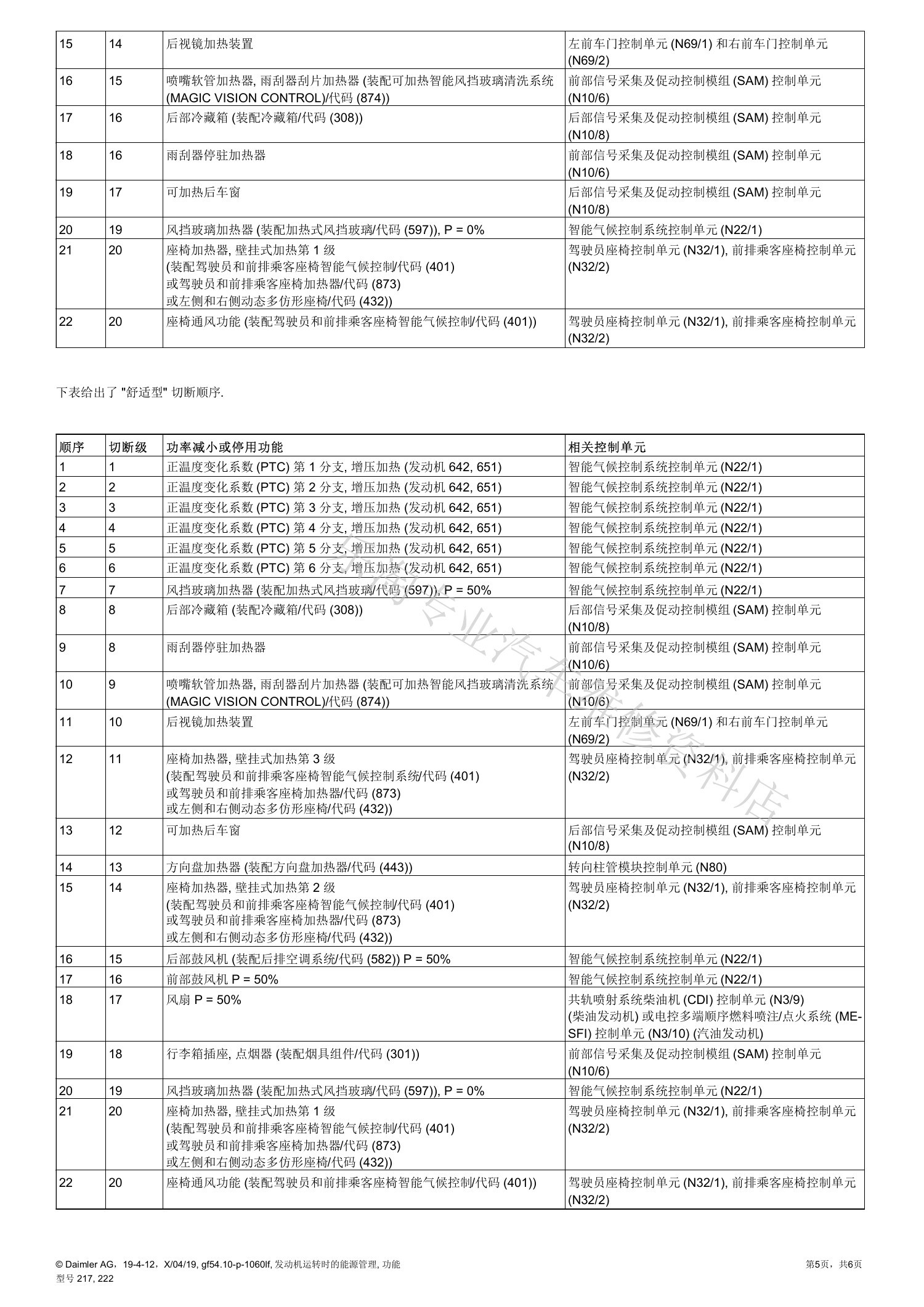

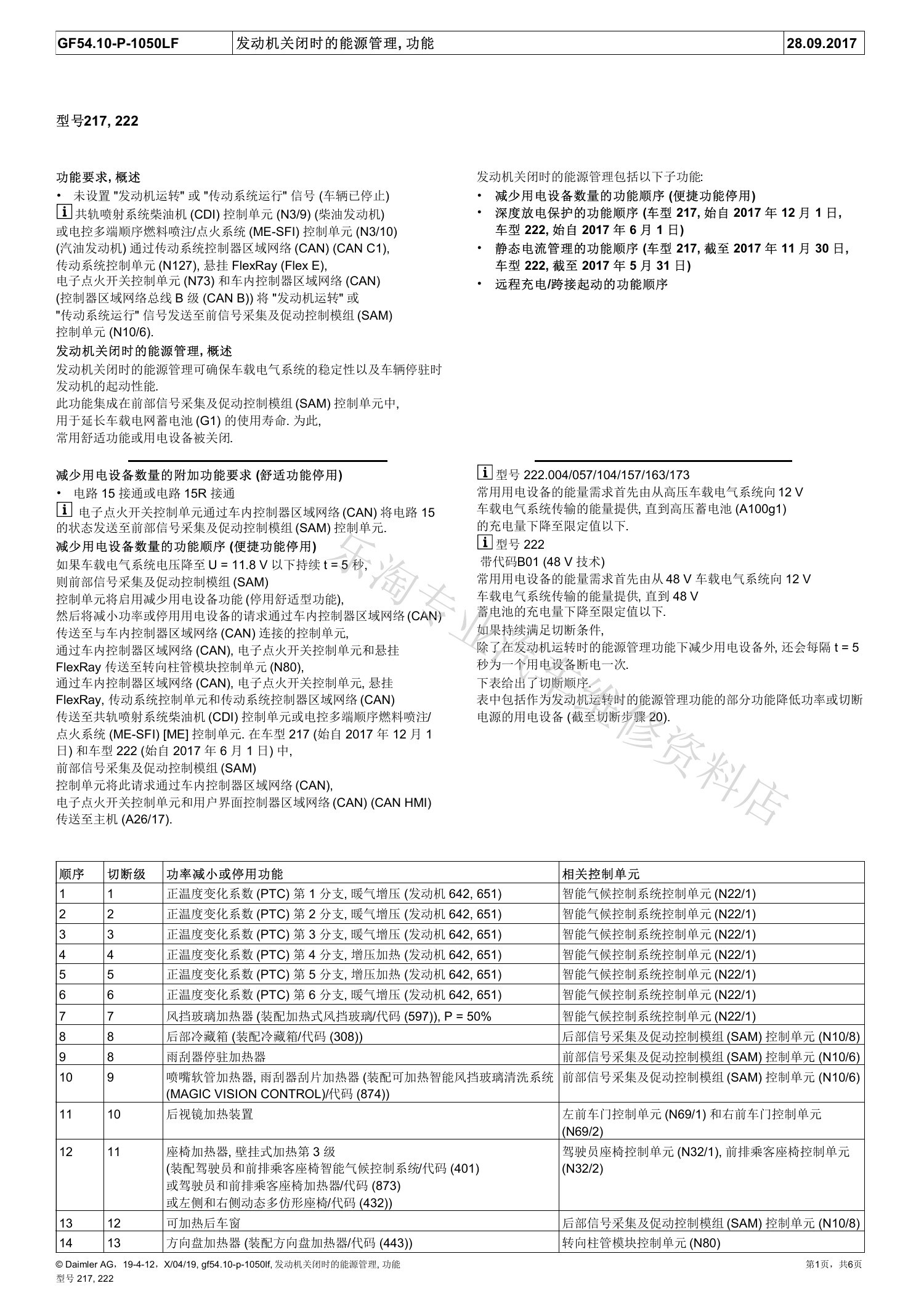

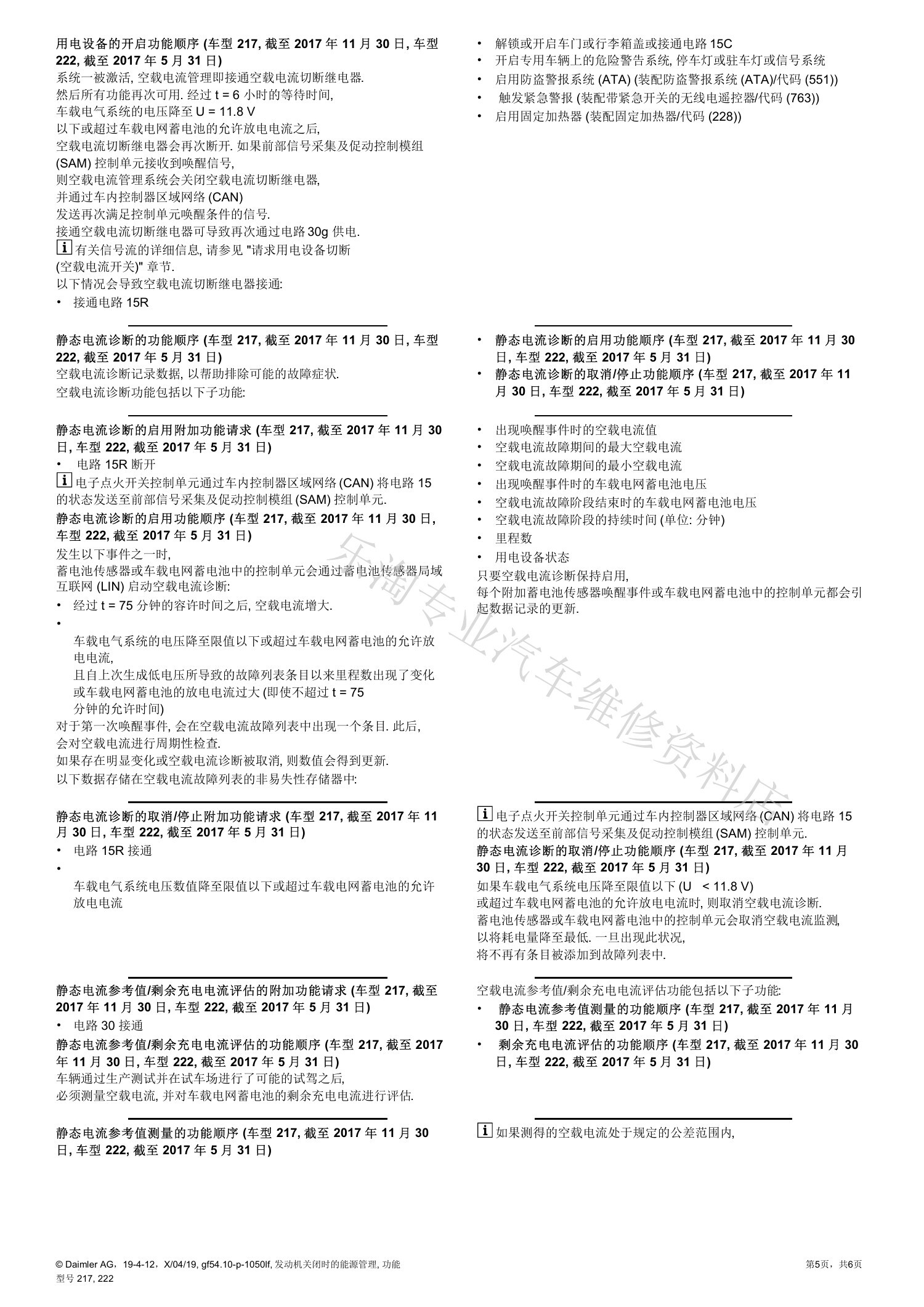

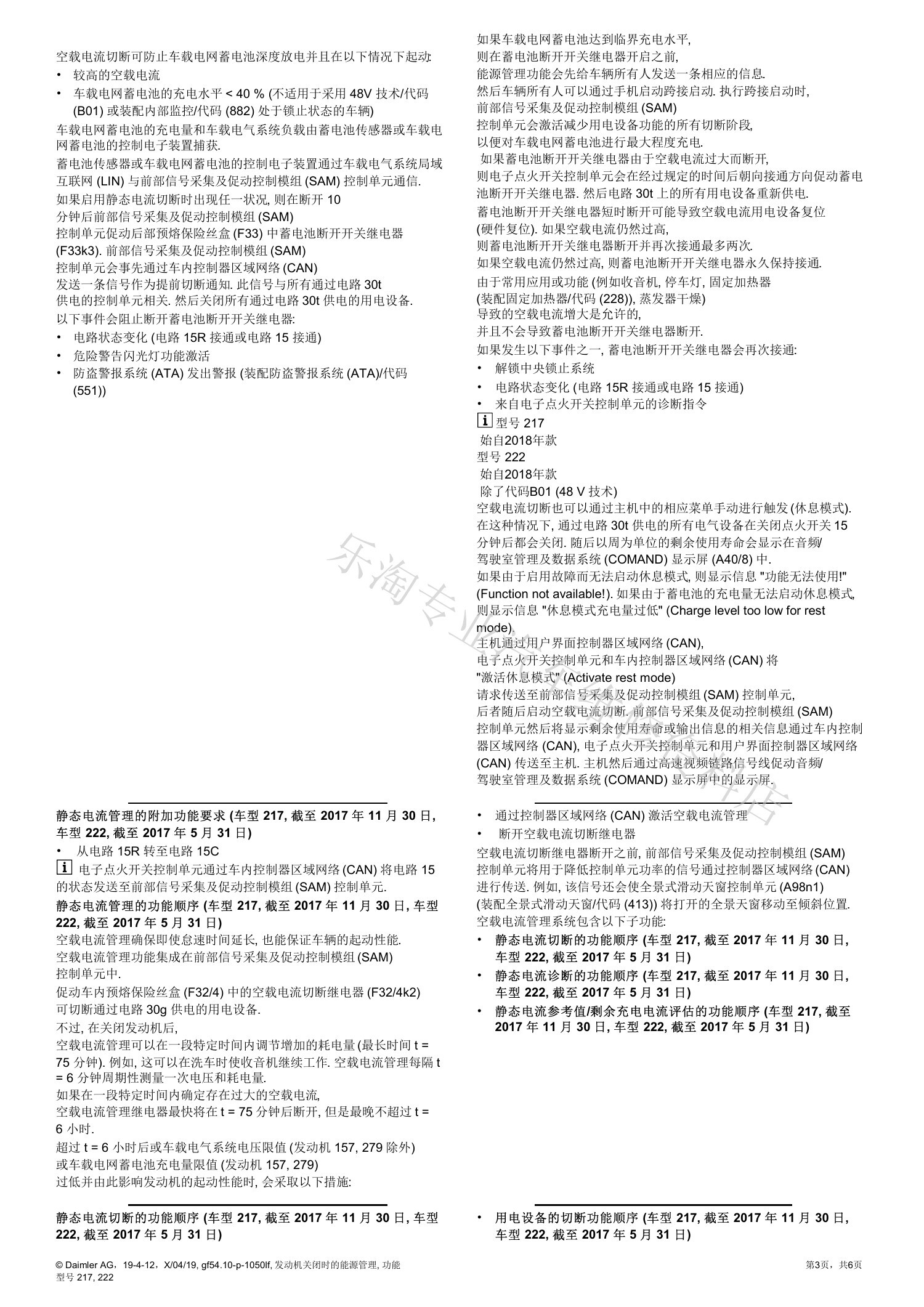

一、2供电 发动机关闭时的能源管理 功能

以下页面对应“2供电 发动机关闭时的能源管理 功能”，请结合页内适用车型、生产日期和装备代码阅读。

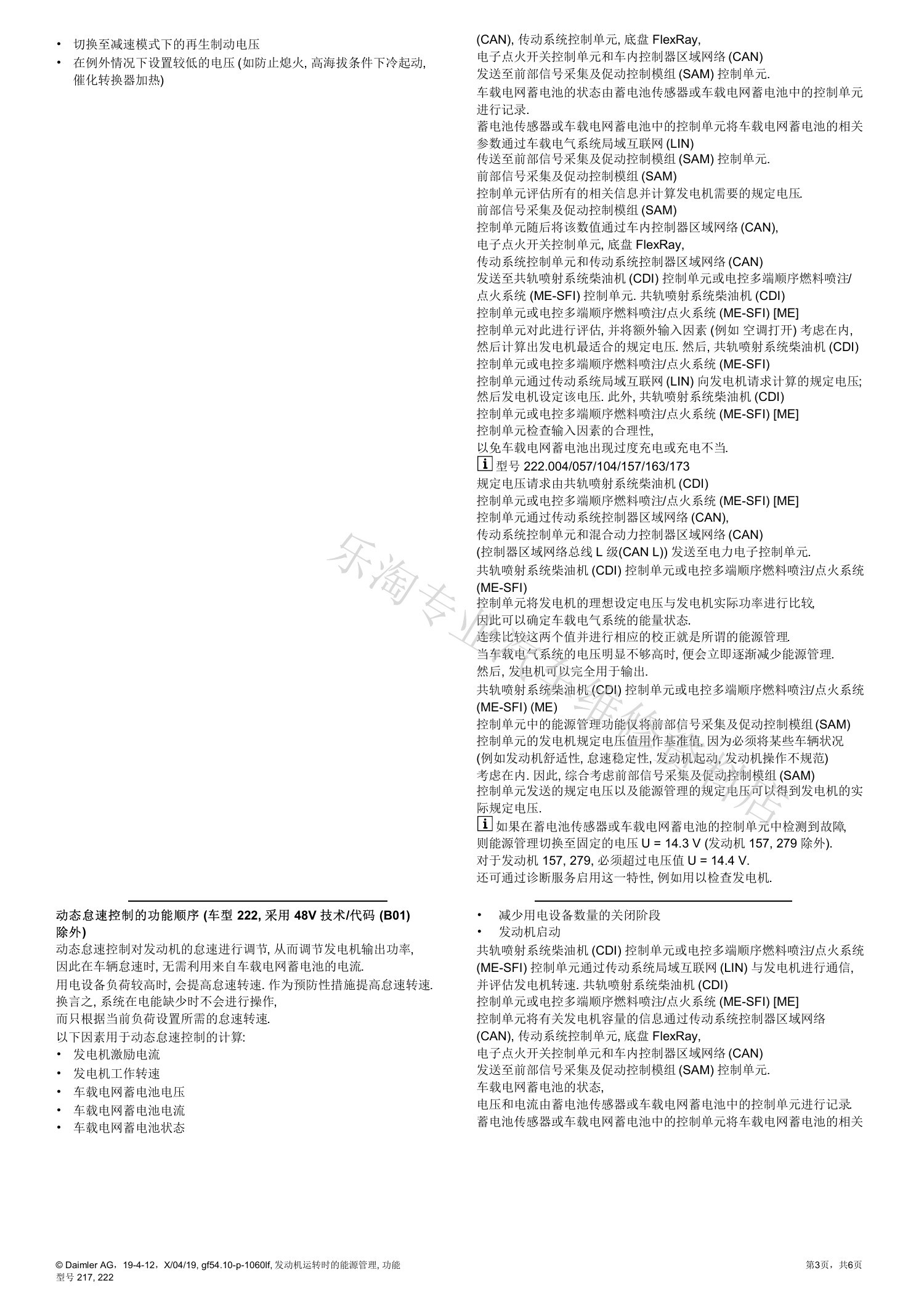

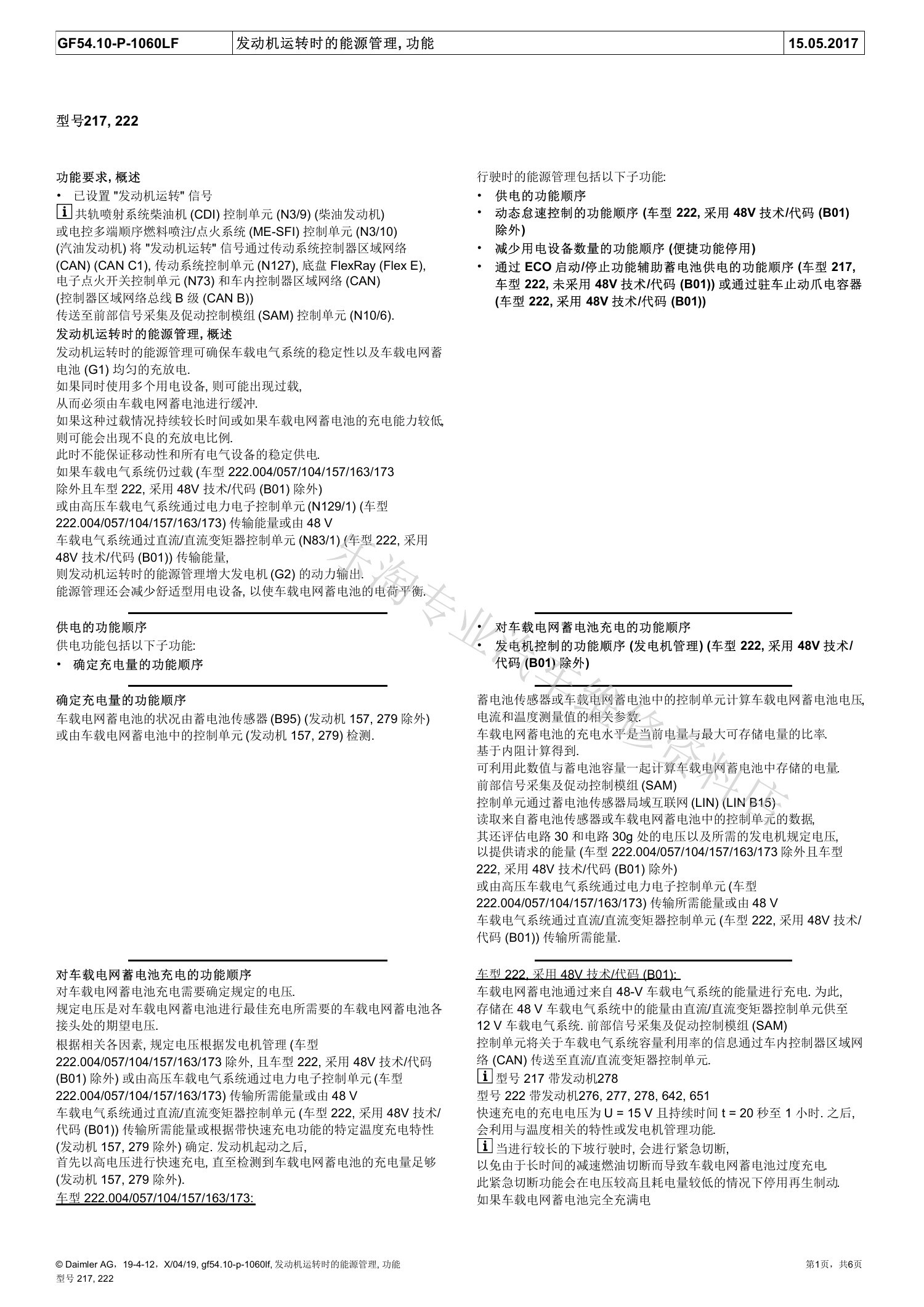

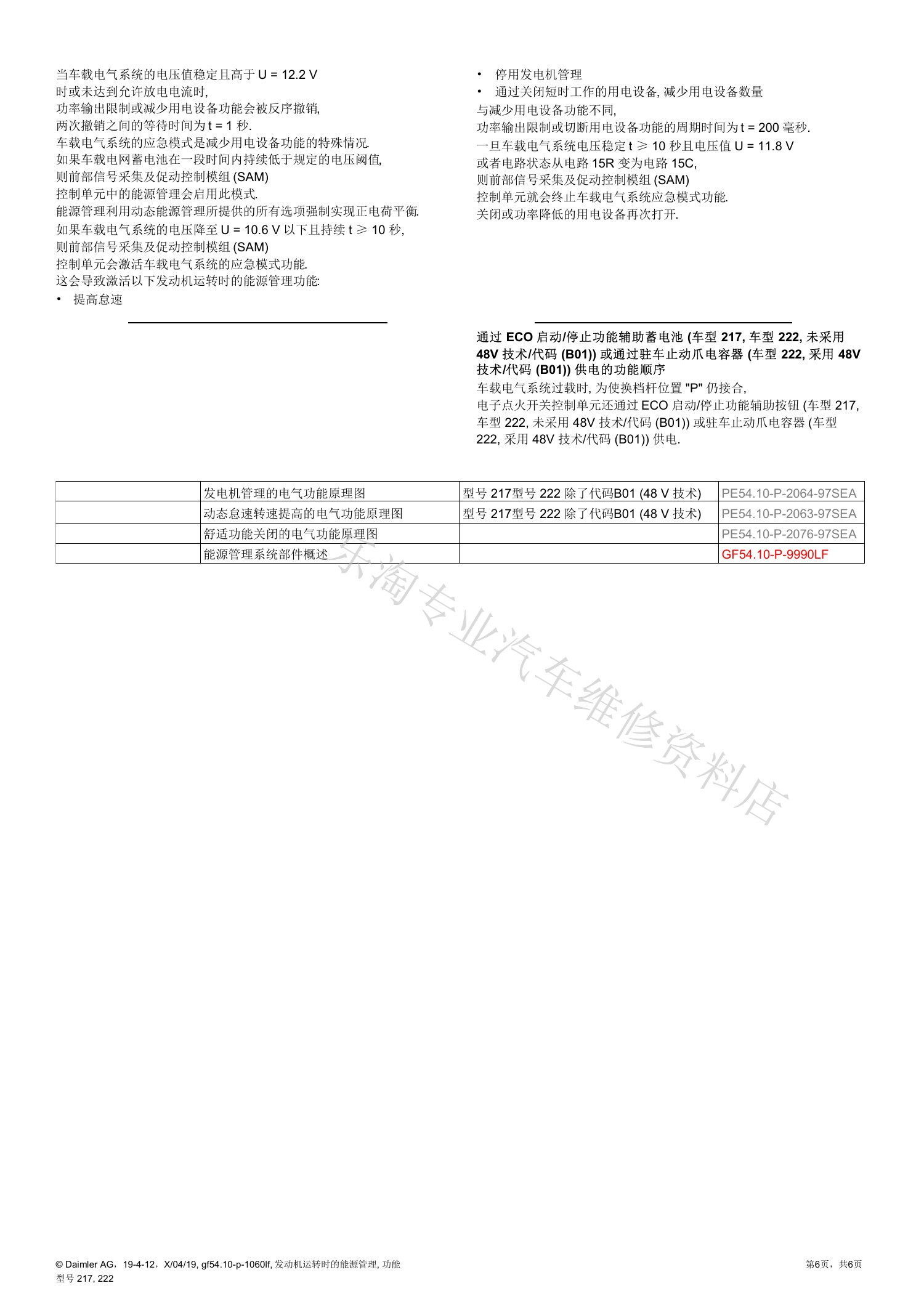

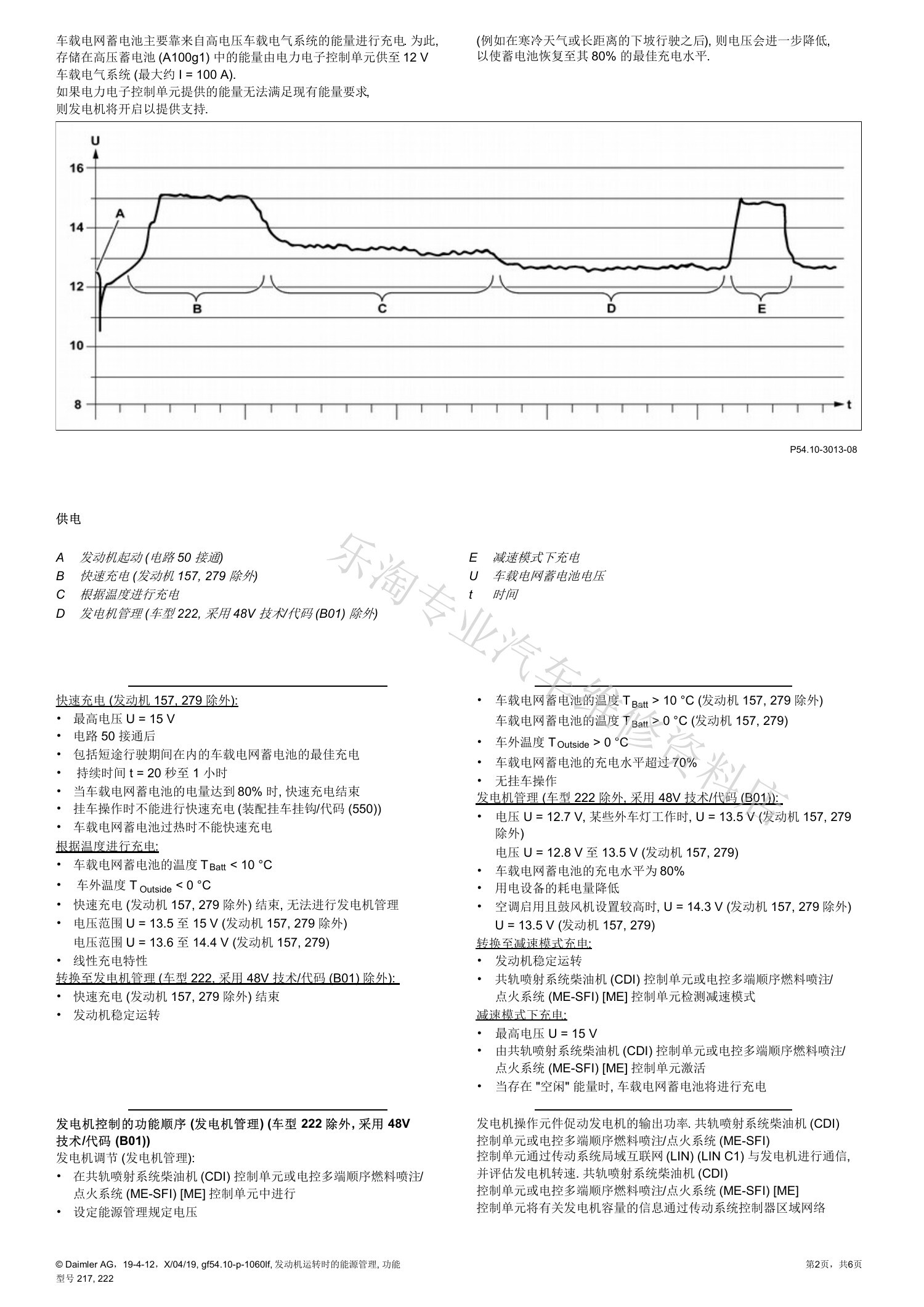

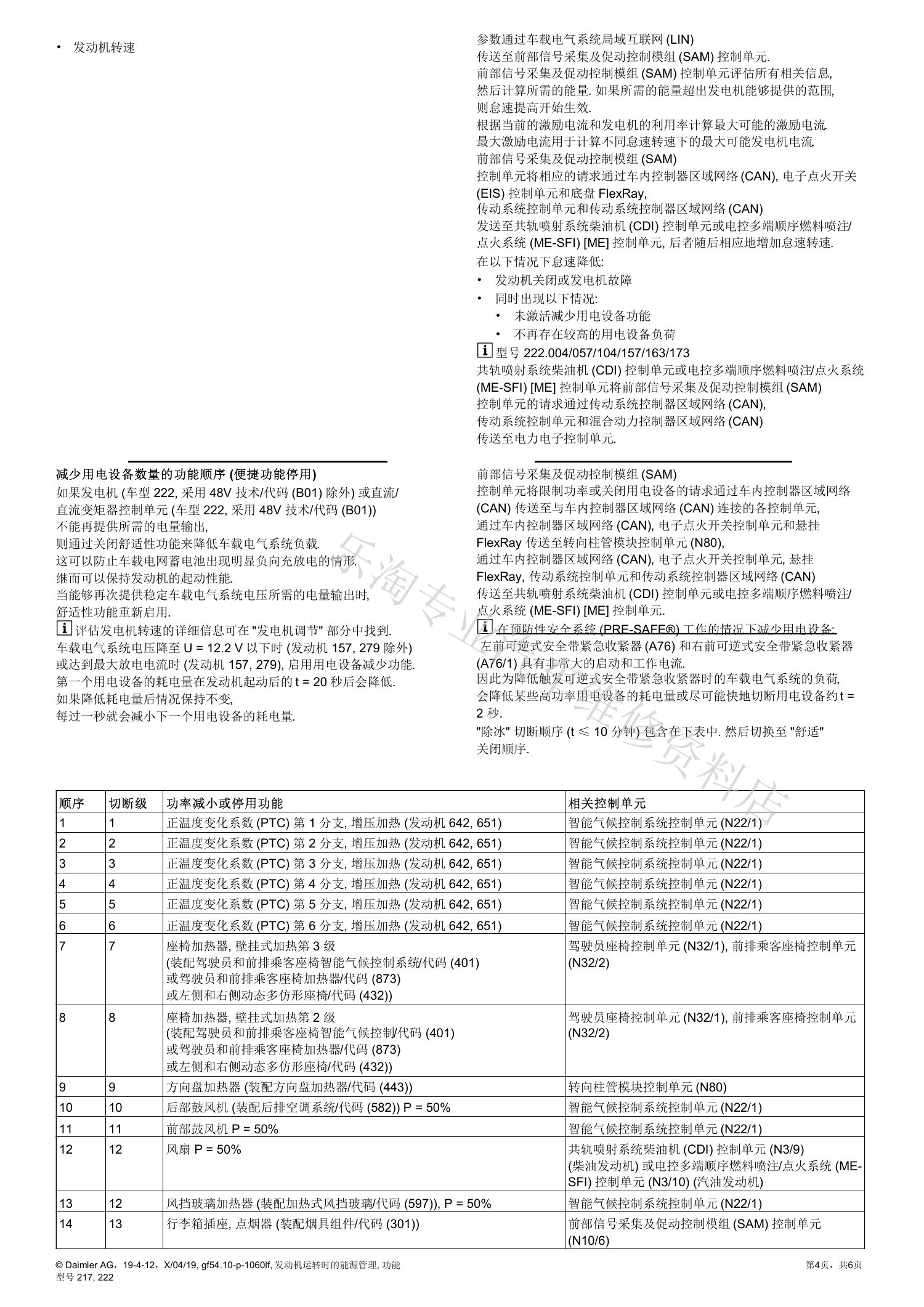

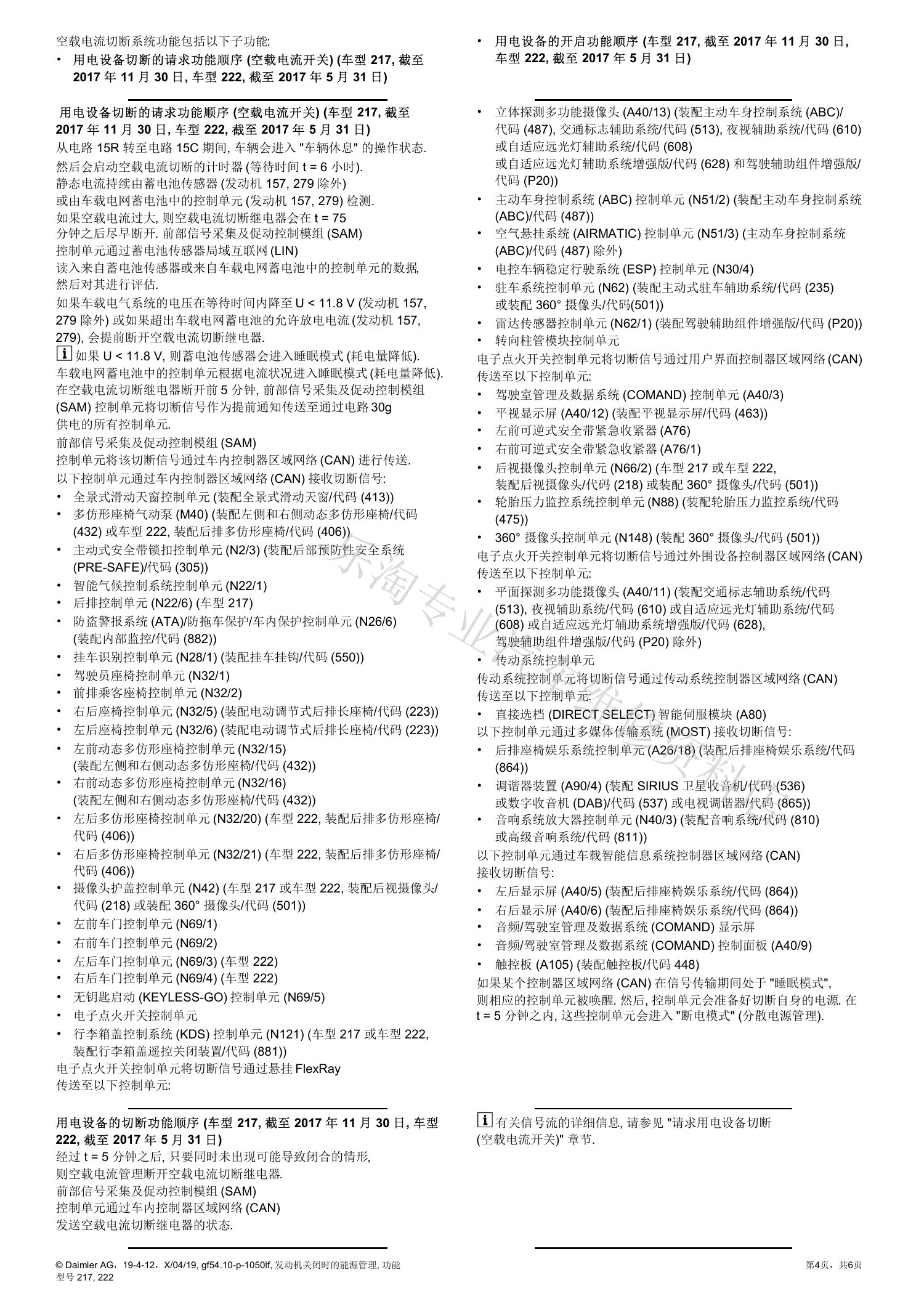

二、2供电 发动机运转时的能源管理 功能

以下页面对应“2供电 发动机运转时的能源管理 功能”，请结合页内适用车型、生产日期和装备代码阅读。

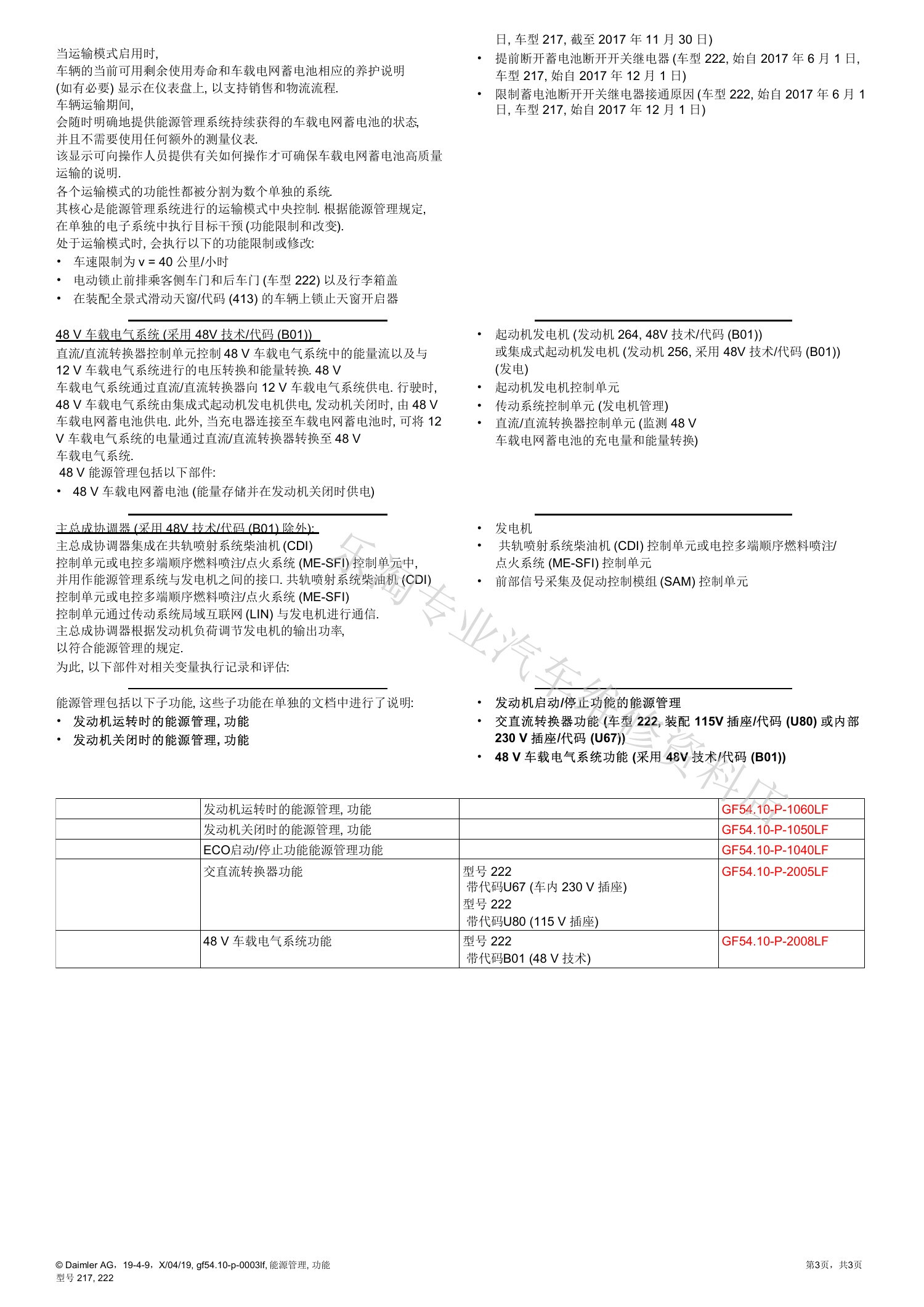

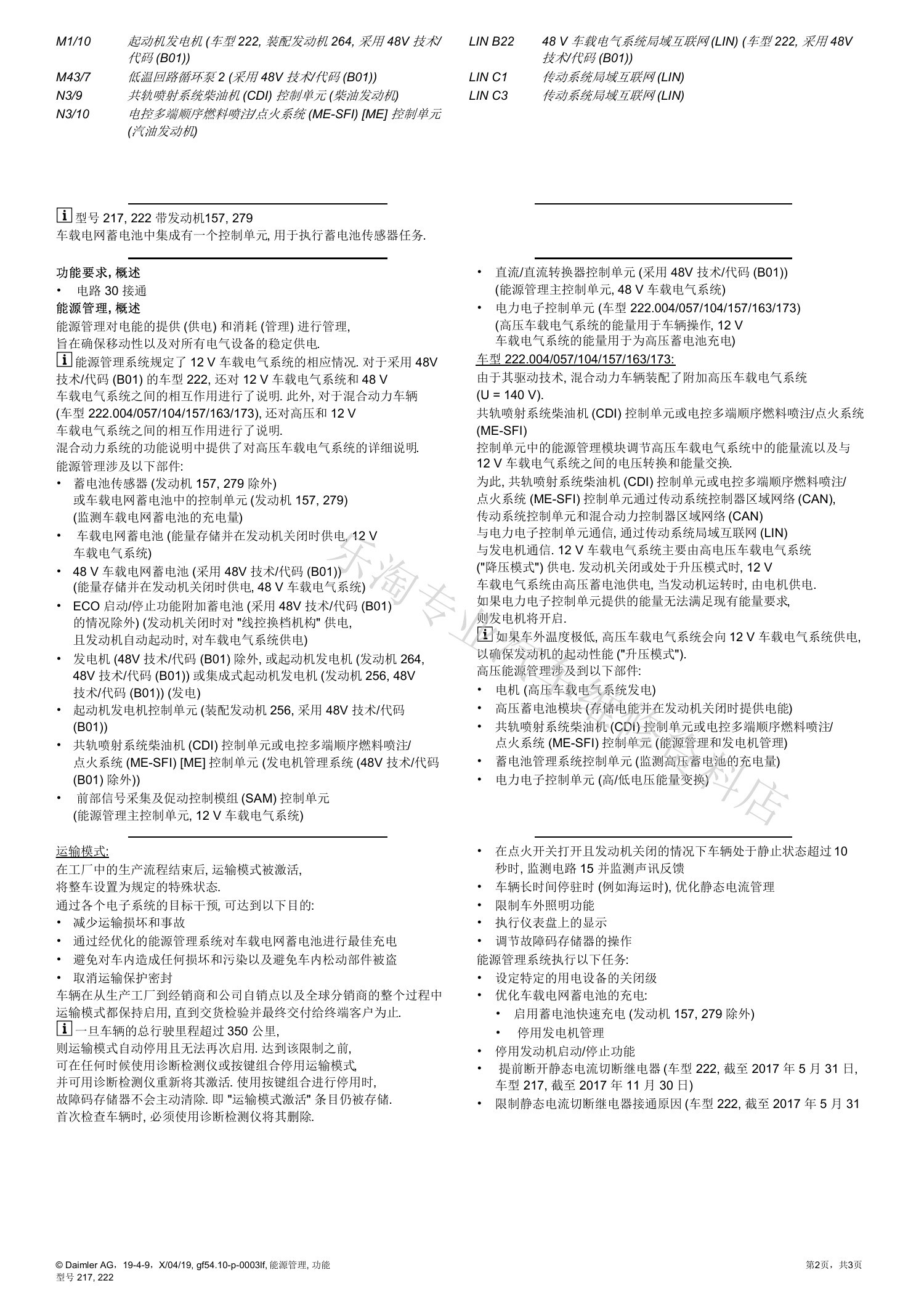

三、2供电 能源管理系统-功能

以下页面对应“2供电 能源管理系统-功能”，请结合页内适用车型、生产日期和装备代码阅读。

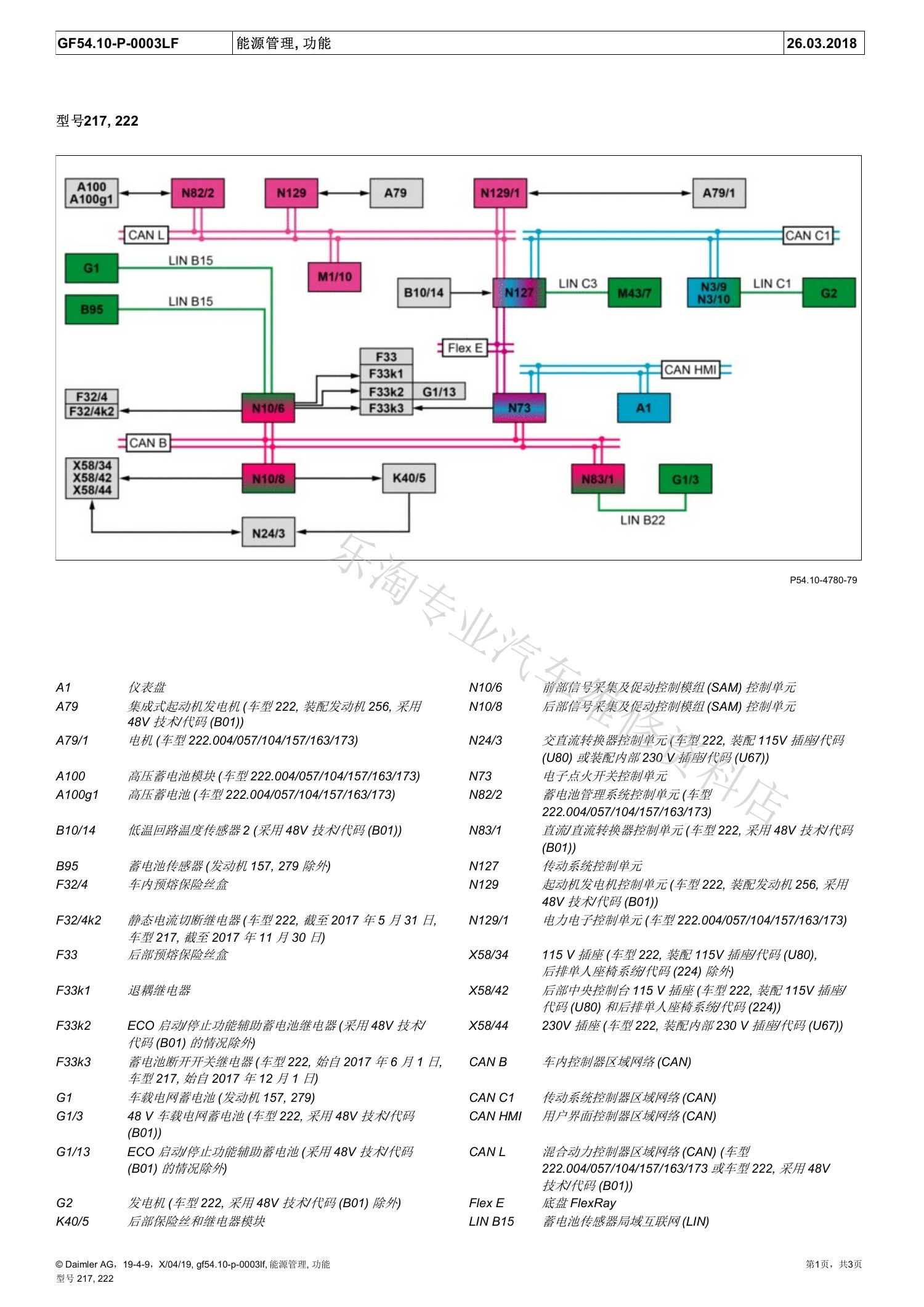

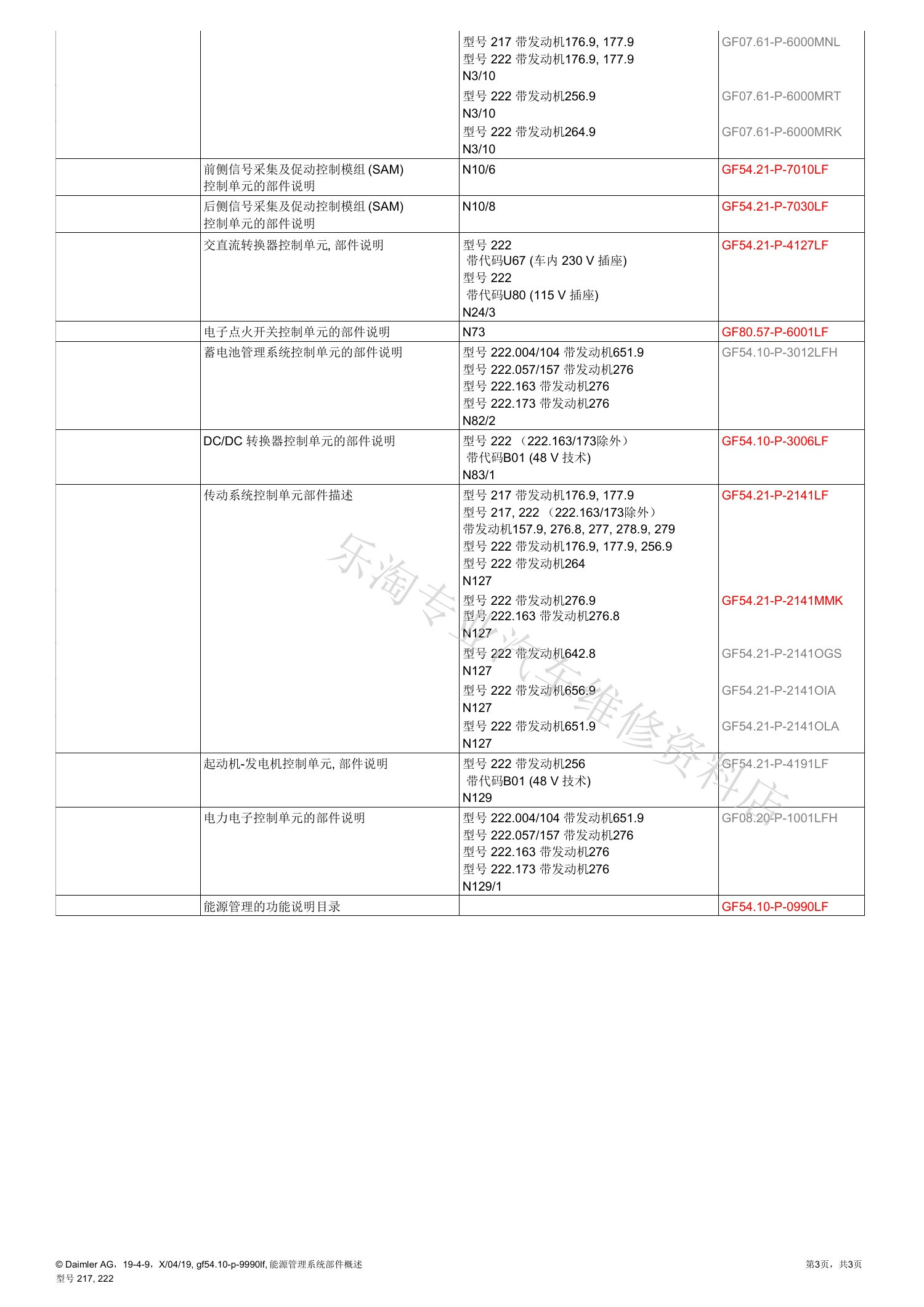

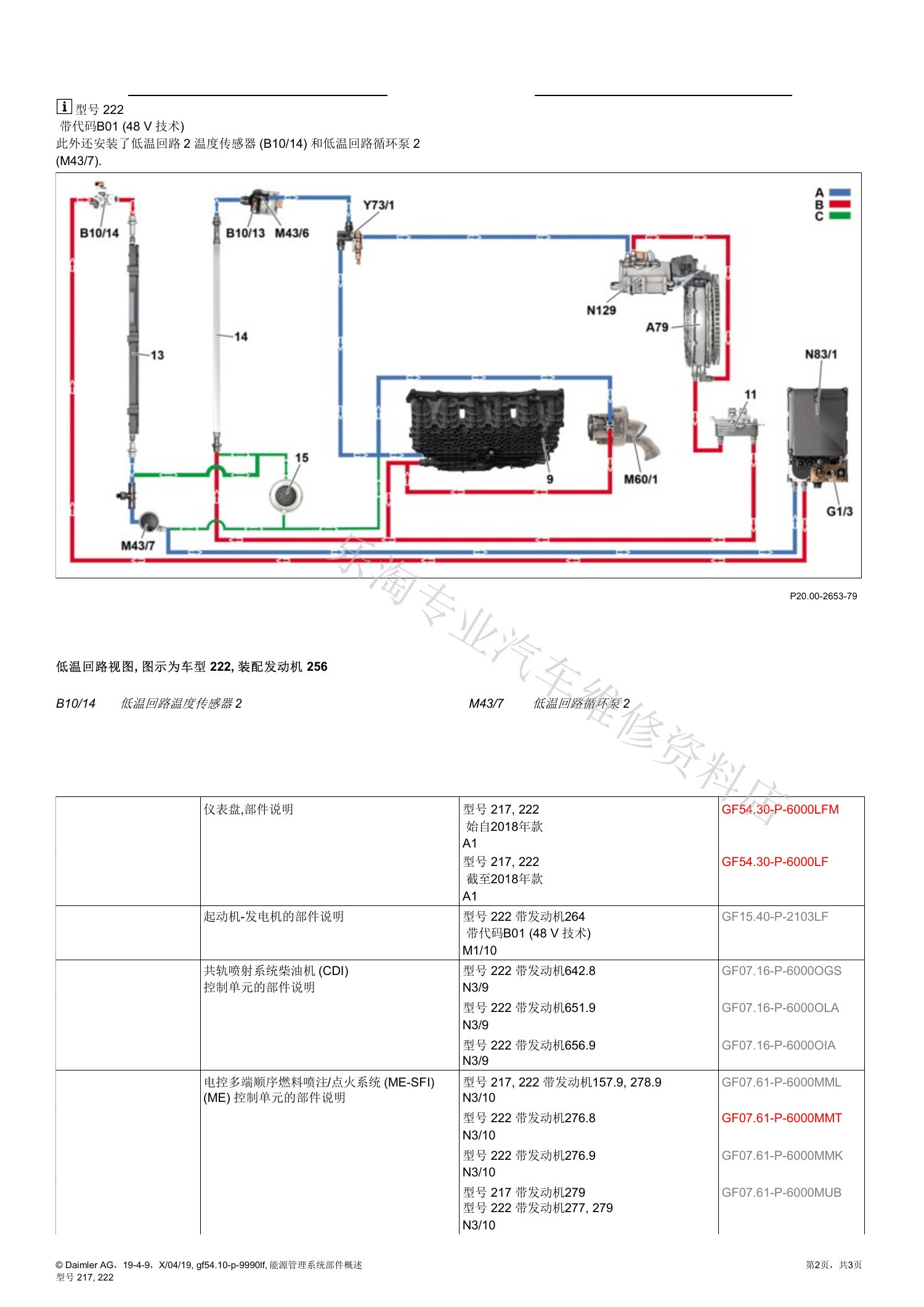

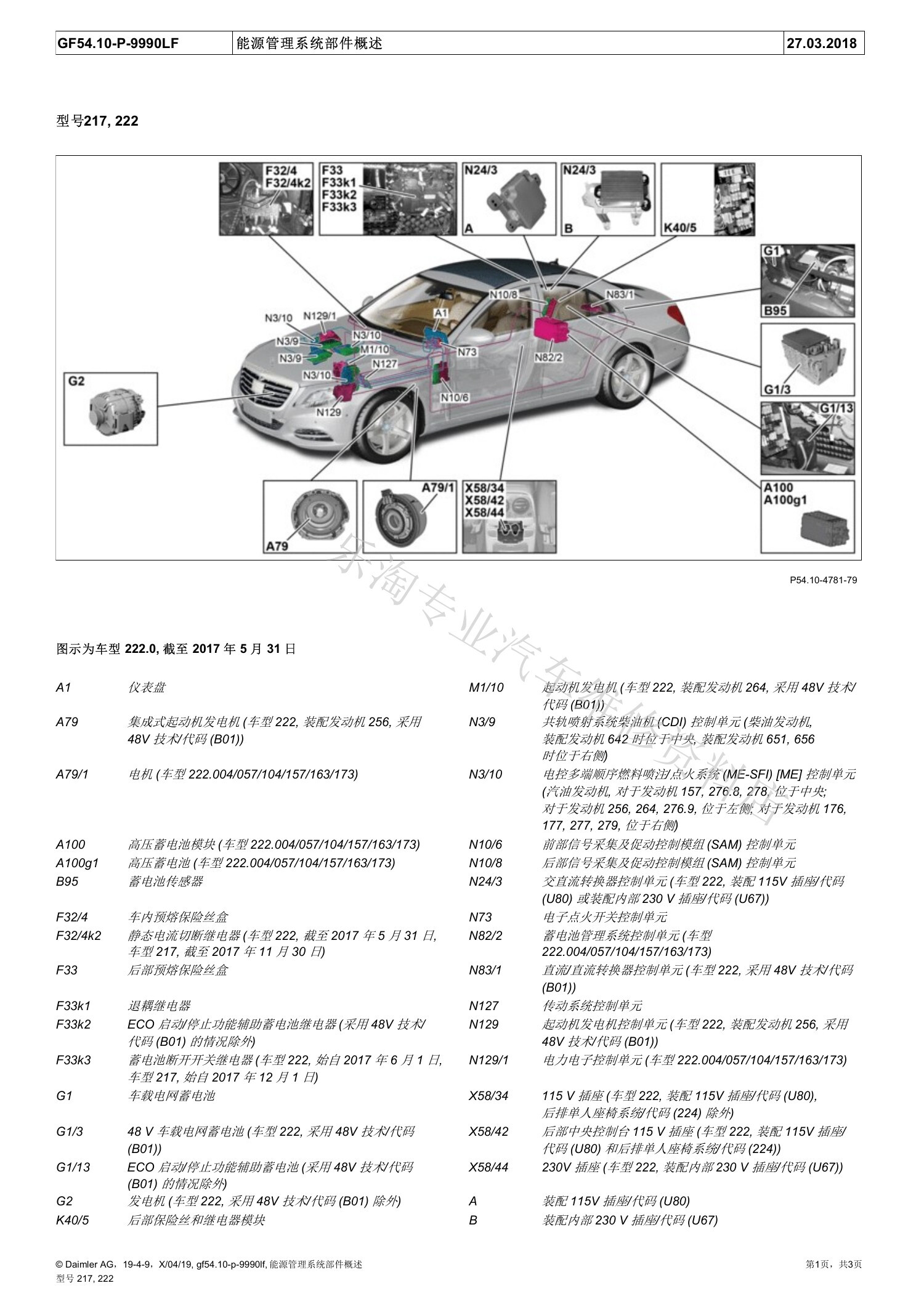

四、2供电 能源管理系统-部件概述

以下页面对应“2供电 能源管理系统-部件概述”，请结合页内适用车型、生产日期和装备代码阅读。

五、诊断使用要点

• 核对VIN、车型代码、生产日期和车辆装备。
• 先理解系统功能与允许条件，再查部件位置和线路关系。
• 结合故障码、冻结帧、规定值、实际值和实车测量。
• 涉及安全、高压、燃油、制动或转向系统时遵守厂家安全流程。
