2021+ 特斯拉 Model S 空气悬架阀块：七路管线、颜色配对与推拉推检查

2021+ 特斯拉 Model S 空气悬架阀块连接七路空气管：四根空气弹簧管、储气罐管、压缩机管和增压管。更换时，旧阀块一侧的七只VOSS接头和夹头拆后弃用；新阀块的安装重点是认准接口、按管路标记压入，并逐路执行推—拉—推检查。仅靠“管子插得进去”不能证明接对了。

先完成放气、隔离和访问条件

对应原厂“阀块 - 空气悬架（拆卸和更换）”，中英文页面日期均为2026年8月9日，校正代码31102202，所列工时1.14小时，资料标记为草案。以下重点说明阀块七路管线识别、新件插装及恢复核对；举升、诊断放气、前保险杠饰板拆装和储气罐重新加注，分别按文末资料完成。

原厂先要求用双柱举升机支撑车辆、接入Toolbox，在Actions搜索TAS service mode，运行PROC_TAS_X_ENTER-SERVICE-MODE并等待完成，再搜索Deflate，运行对应PROC_TAS_X_DEFLATE并等待完成。当前工具中若不能确认适用放气对象、例程或完成状态，应停止，不能仅凭车身已经降低判断七路管线可以断开。

获得访问空间还需要拆前保险杠饰板，按该资料完成低压隔离及实车配置核对。断开低压电源不等于系统已泄压，也不等于高压系统已断电。车辆进入作业高度后，举升机应降至安全锁上，确认两侧锁止，不在未可靠锁止状态下拆管。

移开压缩机前，先保护总成与连接件

记录线束和管路走向，断开压缩机两只电气连接器及底座线束卡子，拆开压缩机两条空气管；这两只旧VOSS接头与夹头也要弃用。解除三组带弹簧、弹簧座及隔离器的底座固定前，先用吊架或弹力绳承托压缩机，防止固定解除后坠落。释放进气软管卡子、取下软管，再移走压缩机。

压缩机拆开后，释放阀块电气连接器锁片并断开线束。拆管前逐根核对用途及标签，尤其不要把四根空气弹簧管和储气罐、压缩机管混在一起记录。

七路管线分四组辨认

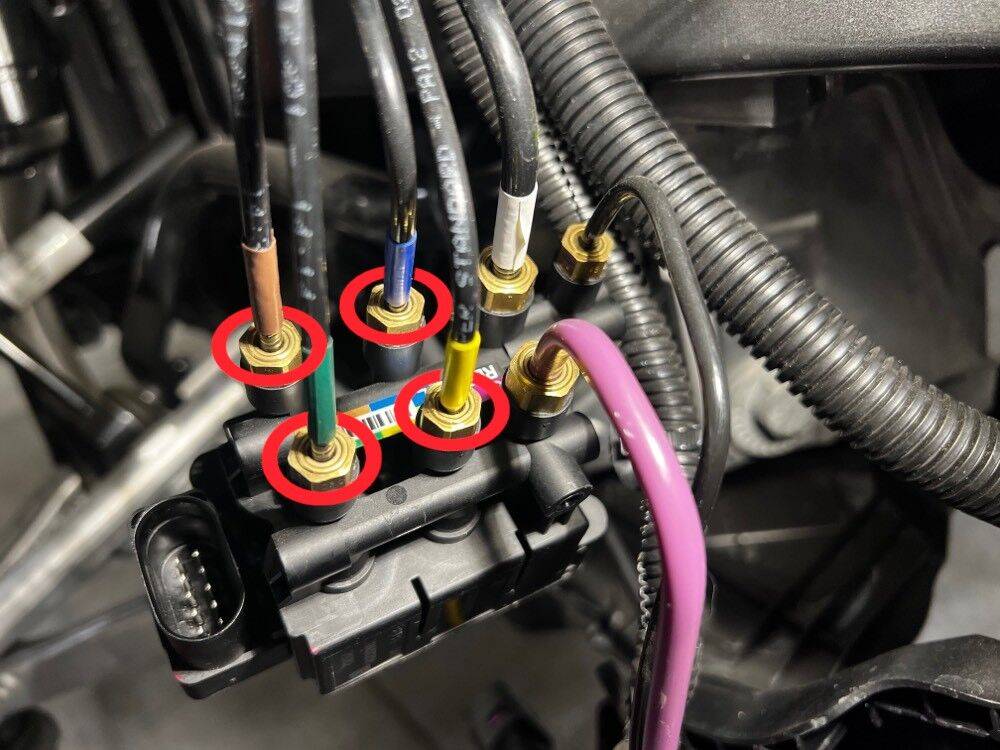

四根空气弹簧管在原厂拆卸段标列2 Nm、10 mm工具。下图圈出四个空气弹簧管接头，管路套筒颜色须与新阀块顶部标签对应；不要只凭软管长短或眼前位置判断。

储气罐管与压缩机管各一根，拆卸段均标列3.5 Nm、12 mm工具。下图圈出储气罐管连接位置；压缩机管应另行记录，不能因为两处使用同一工具和扭矩就互换。

增压管另有一路，拆卸段标列2 Nm、10 mm工具。下图圈出增压管连接位置。七路分组应核对为4+1+1+1，再拆下旧接头和夹头；不是把所有阀块端接头都按同一个数值处理。

原厂要求从阀块端拆下的七只VOSS接头和七只夹头弃用，再拆两颗固定螺栓取下旧阀块。新阀块安装段采用预装接头直接压入管路的方式，上述拆卸段接头标注不能直接转化为对新阀块预装接头逐个复拧的步骤。

新阀块：两颗5 Nm，七路按标记压入

将新阀块放到位，两颗固定螺栓紧至5 Nm，使用T30，原厂推荐6英寸加长件。取下阀块七个塑料塞，按安装顺序恢复增压管、压缩机管、储气罐管，再恢复四根空气弹簧管。

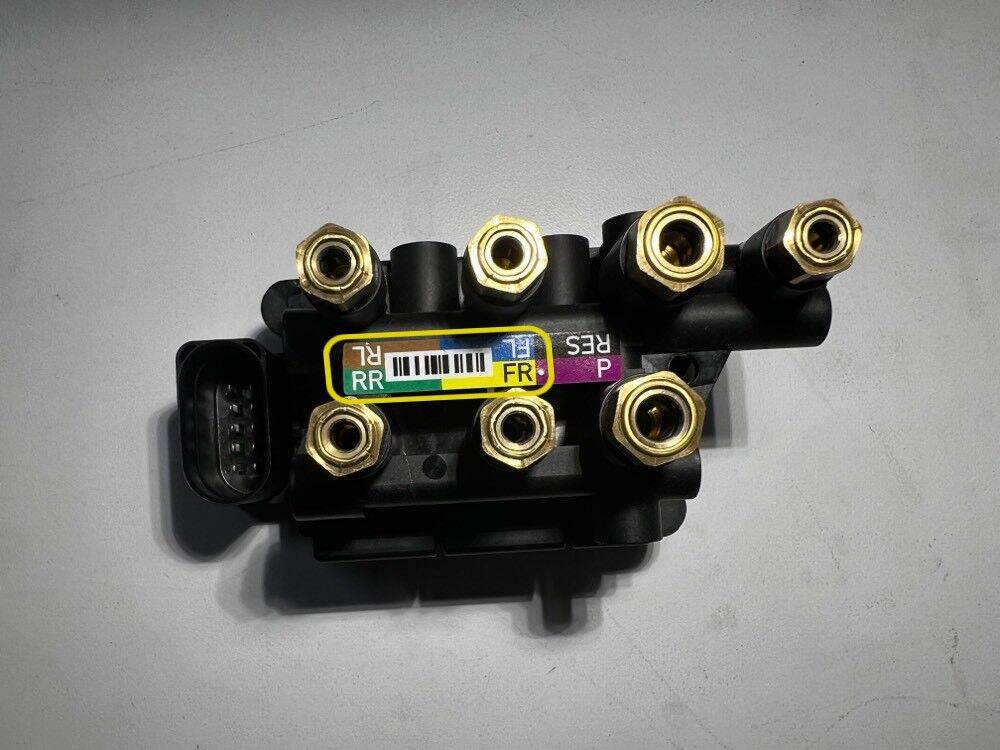

每根软管的标记与接头顶部对齐，并逐路做推—拉—推检查。四根空气弹簧管还须匹配套筒颜色与阀块顶部标签颜色。下图显示阀块标签参考，确认标签方向及实物对应关系后再插管，不照着照片的左右方位机械套用。

接回阀块线束并确认锁片接合。若管路标记看不清、颜色不能对应或插装后拉动检查不可靠，应停止恢复，先查零件和连接状态，不能以充气后是否漏气代替插装定位检查。

压缩机两只新VOSS接头单独恢复

恢复压缩机进气软管及卡子，将总成放回支架，三组底座固定紧至5 Nm；恢复底座线束卡子及两只电气连接器。保持承托到总成可靠固定，移走吊架或弹力绳时不要拉扯软管。

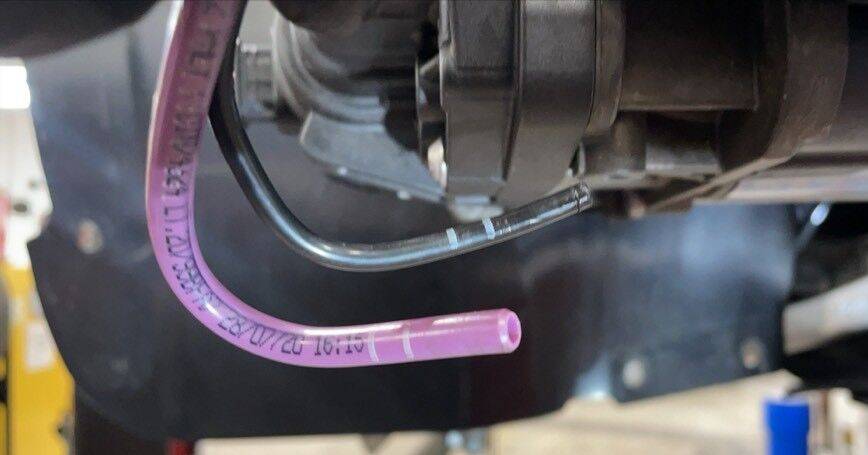

压缩机端与阀块端的恢复方式要分清：原厂要求先把两只新VOSS接头安装到压缩机，紧至2 Nm，推荐10 mm、12 mm深套筒；再取下两只塞子，压入两条管路。接头顶部应位于管路两条白色标记之间，并执行推—拉—推检查。

加注前留出访问，完成后检查高度动作

装回前保险杠饰板，恢复紧急响应回路和低压电池连接器，但此时先不装前备箱各饰板。接着按“储气罐重新加注”完成氮气加注、压力保持及泄漏分流检查，最后才恢复其余部件。原厂要求使用状态可靠的氮气加注设备，不用可能含污染物的车间普通气源。

全系统资料要求降车后，在Chassis → Suspension选择Normal，使已放气减震器恢复充气；坐在驾驶位或副驾位，关闭全部车门，确认调整悬架高度时车辆作出适当动作。完成诊断后按对应资料退出维护模式并断开Toolbox。发现压力下降或高度动作异常时，先按加注资料分辨设备管路泄漏和车辆系统泄漏，不反复运行压缩机代替排查。

完工检查建议：阀块端七路均按用途、标记和颜色核对；旧接头及夹头没有复用；两颗阀块固定5 Nm、三组压缩机底座固定5 Nm及压缩机端两只新接头2 Nm分别完成；电气锁片、线束卡子和进气软管恢复，临时承托、塞子及工具全部清点取走。

原厂资料及关联程序

车型与位置：2021+ Model S，空气悬架阀块七路管线及新件复装；资料标记草案。实际核对日期：2026年10月31日。

• 中文原厂程序：阀块 - 空气悬架（拆卸和更换）。
• 英文原厂程序：Valve Block - Air Suspension (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-4FCB45A8-C97F-4632-954F-DBE0A80A690E。

以下资料用于核对必要前置及复装范围：

• 举升车辆 - 双柱举升机：指定举升点、悬架设置、平衡与安全锁止支撑；英文资料。
• Toolbox（连接和断开）：诊断连接、放气前置及完成后的断开；英文资料。
• 饰板总成 - 前（拆下和安装）：访问阀块的前饰板拆卸、低压隔离及配置对应的恢复；英文资料。
• 空气悬架 - 增压/泄压 - 完整系统：其中“储气罐重新加注”负责氮气设备、加注、泄漏判别及Normal高度动作检查；英文资料。

配图来自Tesla原厂维修手册。阀块更换后仍有高度异常，应从七路连接用途、插入标记及系统泄漏检查回查，不按图片猜测接口，也不以重新换阀块代替检查。
